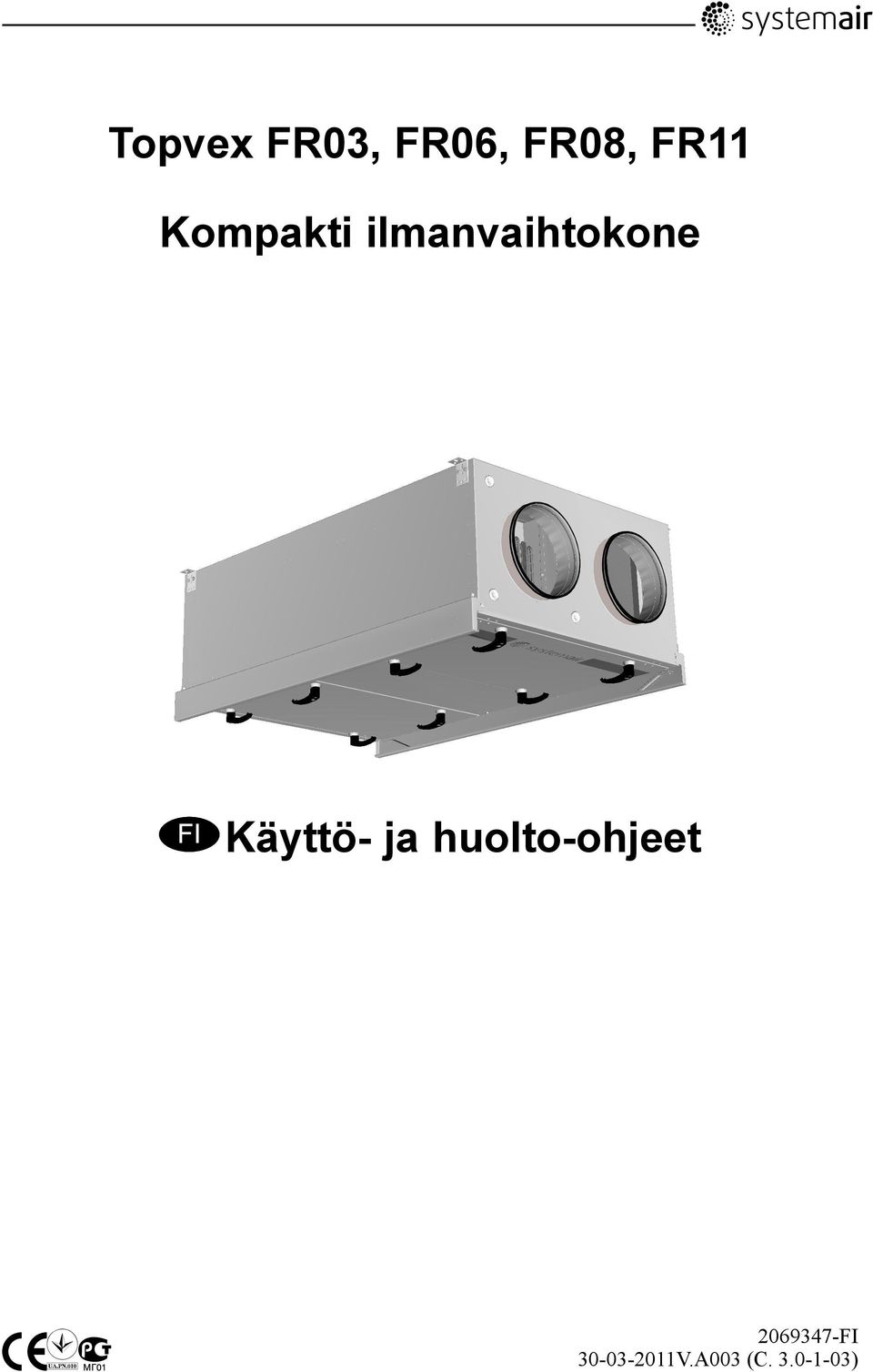

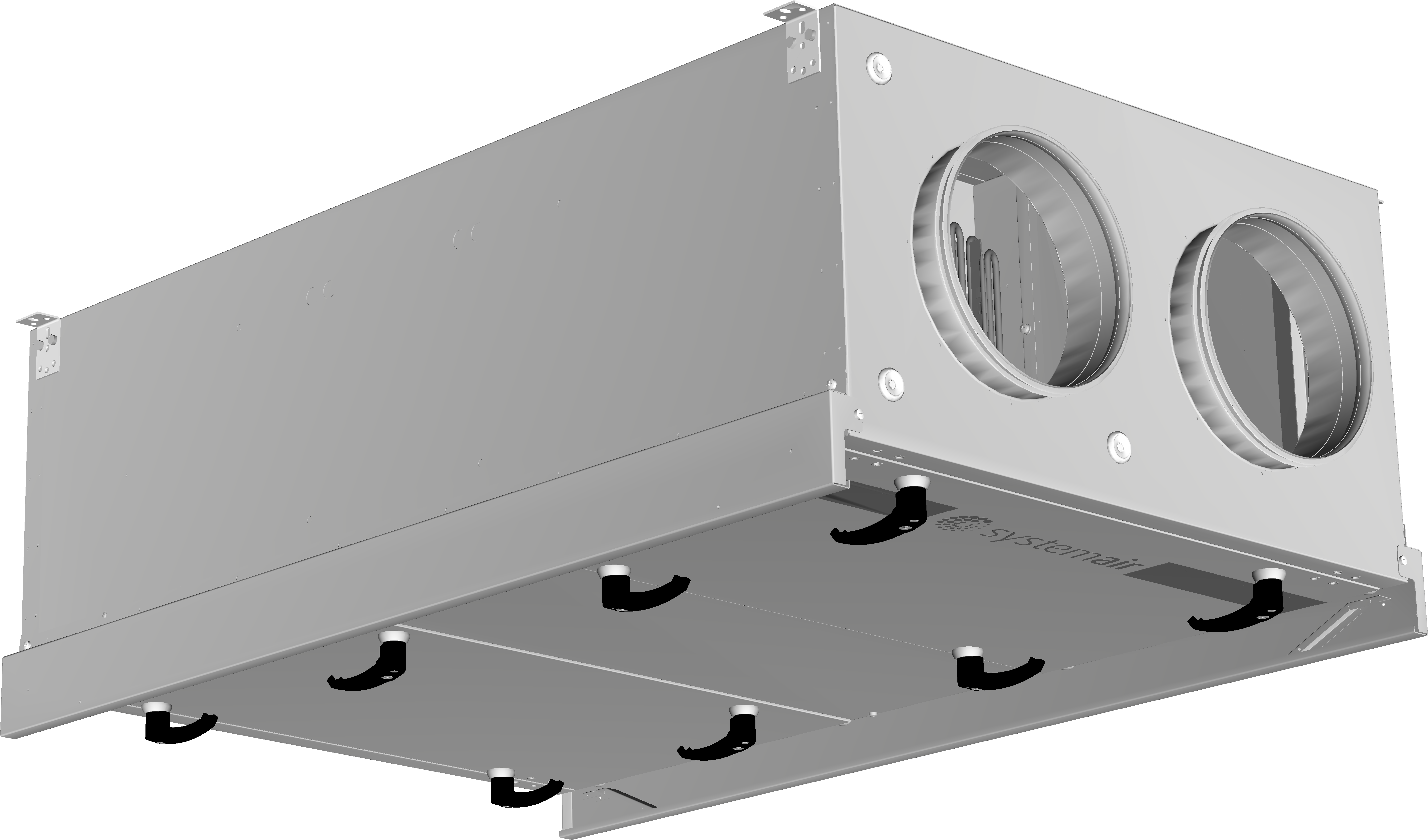

1 Kompakti ilmanvaihtokone FI V.A003 (C )

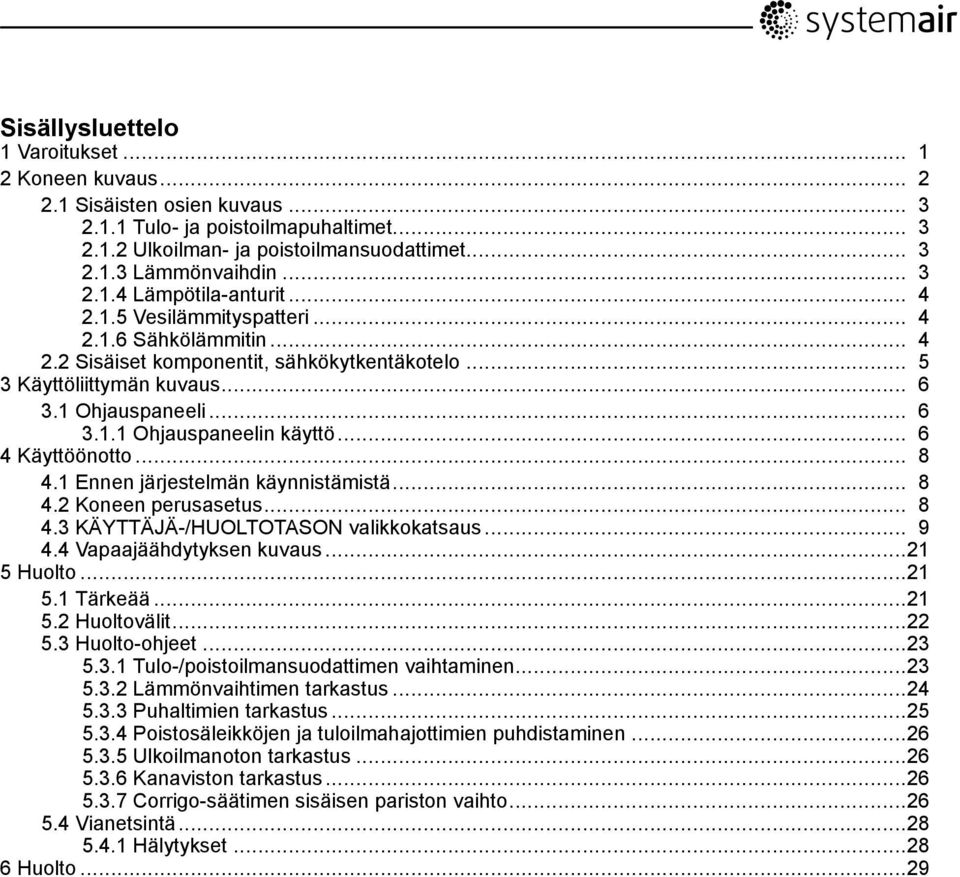

2 Sisällysluettelo 1 Varoitukset Koneen kuvaus Sisäisten osien kuvaus Tulo- ja poistoilmapuhaltimet Ulkoilman- ja poistoilmansuodattimet Lämmönvaihdin Lämpötila-anturit Vesilämmityspatteri Sähkölämmitin Sisäiset komponentit, sähkökytkentäkotelo Käyttöliittymän kuvaus Ohjauspaneeli Ohjauspaneelin käyttö Käyttöönotto Ennen järjestelmän käynnistämistä Koneen perusasetus KÄYTTÄJÄ-/HUOLTOTASON valikkokatsaus Vapaajäähdytyksen kuvaus Huolto Tärkeää Huoltovälit Huolto-ohjeet Tulo-/poistoilmansuodattimen vaihtaminen Lämmönvaihtimen tarkastus Puhaltimien tarkastus Poistosäleikköjen ja tuloilmahajottimien puhdistaminen Ulkoilmanoton tarkastus Kanaviston tarkastus Corrigo-säätimen sisäisen pariston vaihto Vianetsintä Hälytykset Huolto...29

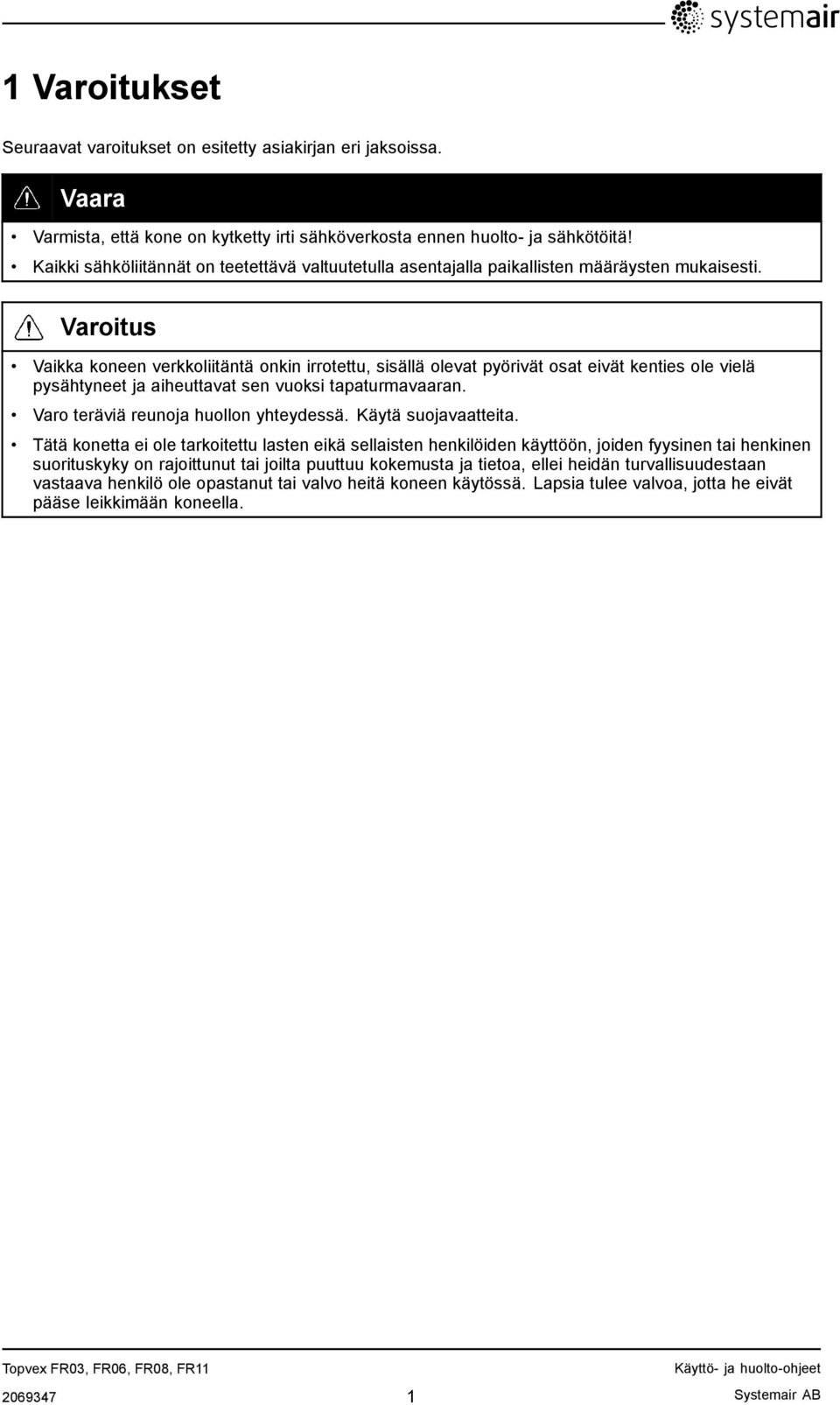

3 1 Varoitukset Seuraavat varoitukset on esitetty asiakirjan eri jaksoissa. Vaara Varmista, että kone on kytketty irti sähköverkosta ennen huolto- ja sähkötöitä! Kaikki sähköliitännät on teetettävä valtuutetulla asentajalla paikallisten määräysten mukaisesti. Varoitus Vaikka koneen verkkoliitäntä onkin irrotettu, sisällä olevat pyörivät osat eivät kenties ole vielä pysähtyneet ja aiheuttavat sen vuoksi tapaturmavaaran. Varo teräviä reunoja huollon yhteydessä. Käytä suojavaatteita. Tätä konetta ei ole tarkoitettu lasten eikä sellaisten henkilöiden käyttöön, joiden fyysinen tai henkinen suorituskyky on rajoittunut tai joilta puuttuu kokemusta ja tietoa, ellei heidän turvallisuudestaan vastaava henkilö ole opastanut tai valvo heitä koneen käytössä. Lapsia tulee valvoa, jotta he eivät pääse leikkimään koneella Systemair AB

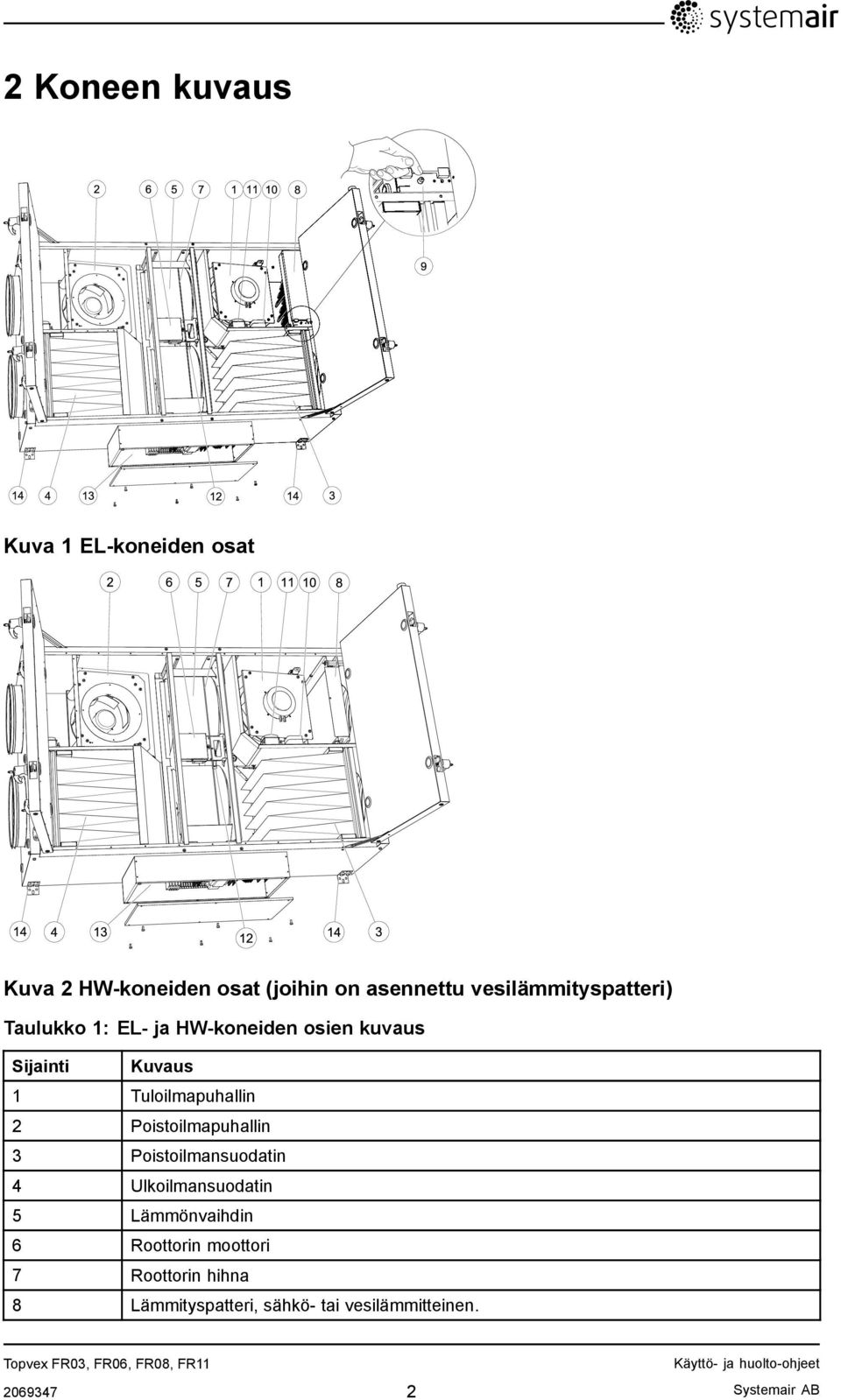

4 2 Koneen kuvaus Kuva 1 EL-koneiden osat Kuva 2 HW-koneiden osat (joihin on asennettu vesilämmityspatteri) Taulukko 1: EL- ja HW-koneiden osien kuvaus Sijainti Kuvaus 1 Tuloilmapuhallin 2 Poistoilmapuhallin 3 Poistoilmansuodatin 4 Ulkoilmansuodatin 5 Lämmönvaihdin 6 Roottorin moottori 7 Roottorin hihna 8 Lämmityspatteri, sähkö- tai vesilämmitteinen Systemair AB

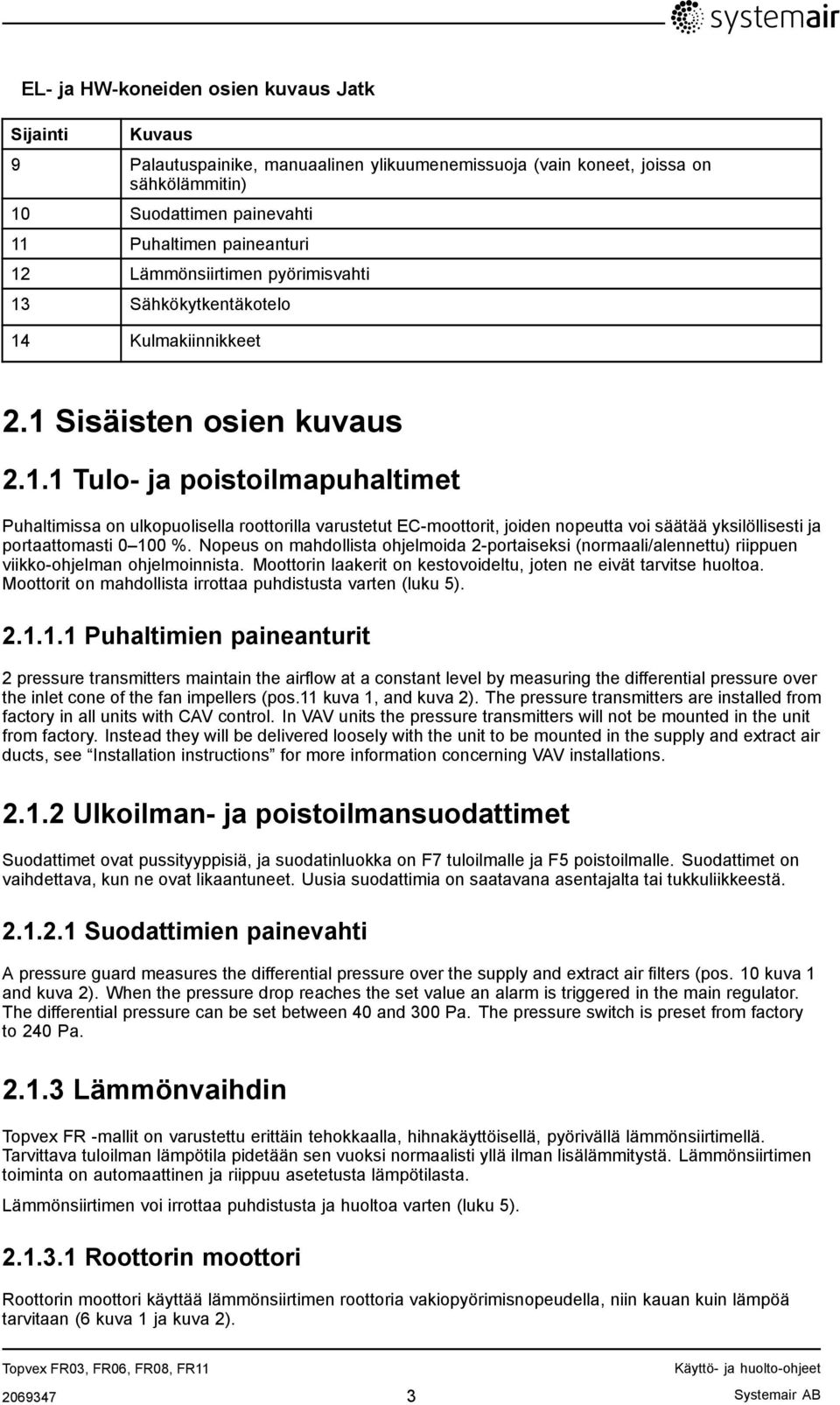

5 EL- ja HW-koneiden osien kuvaus Jatk Sijainti Kuvaus 9 Palautuspainike, manuaalinen ylikuumenemissuoja (vain koneet, joissa on sähkölämmitin) 10 Suodattimen painevahti 11 Puhaltimen paineanturi 12 Lämmönsiirtimen pyörimisvahti 13 Sähkökytkentäkotelo 14 Kulmakiinnikkeet 2.1 Sisäisten osien kuvaus Tulo- ja poistoilmapuhaltimet Puhaltimissa on ulkopuolisella roottorilla varustetut EC-moottorit, joiden nopeutta voi säätää yksilöllisesti ja portaattomasti %. Nopeus on mahdollista ohjelmoida 2-portaiseksi (normaali/alennettu) riippuen viikko-ohjelman ohjelmoinnista. Moottorin laakerit on kestovoideltu, joten ne eivät tarvitse huoltoa. Moottorit on mahdollista irrottaa puhdistusta varten (luku 5) Puhaltimien paineanturit 2 pressure transmitters maintain the airflow at a constant level by measuring the differential pressure over the inlet cone of the fan impellers (pos.11 kuva 1, and kuva 2). The pressure transmitters are installed from factory in all units with CAV control. In VAV units the pressure transmitters will not be mounted in the unit from factory. Instead they will be delivered loosely with the unit to be mounted in the supply and extract air ducts, see Installation instructions for more information concerning VAV installations Ulkoilman- ja poistoilmansuodattimet Suodattimet ovat pussityyppisiä, ja suodatinluokka on F7 tuloilmalle ja F5 poistoilmalle. Suodattimet on vaihdettava, kun ne ovat likaantuneet. Uusia suodattimia on saatavana asentajalta tai tukkuliikkeestä Suodattimien painevahti A pressure guard measures the differential pressure over the supply and extract air filters (pos. 10 kuva 1 and kuva 2). When the pressure drop reaches the set value an alarm is triggered in the main regulator. The differential pressure can be set between 40 and 300 Pa. The pressure switch is preset from factory to 240 Pa Lämmönvaihdin Topvex FR -mallit on varustettu erittäin tehokkaalla, hihnakäyttöisellä, pyörivällä lämmönsiirtimellä. Tarvittava tuloilman lämpötila pidetään sen vuoksi normaalisti yllä ilman lisälämmitystä. Lämmönsiirtimen toiminta on automaattinen ja riippuu asetetusta lämpötilasta. Lämmönsiirtimen voi irrottaa puhdistusta ja huoltoa varten (luku 5) Roottorin moottori Roottorin moottori käyttää lämmönsiirtimen roottoria vakiopyörimisnopeudella, niin kauan kuin lämpöä tarvitaan (6 kuva 1 ja kuva 2) Systemair AB

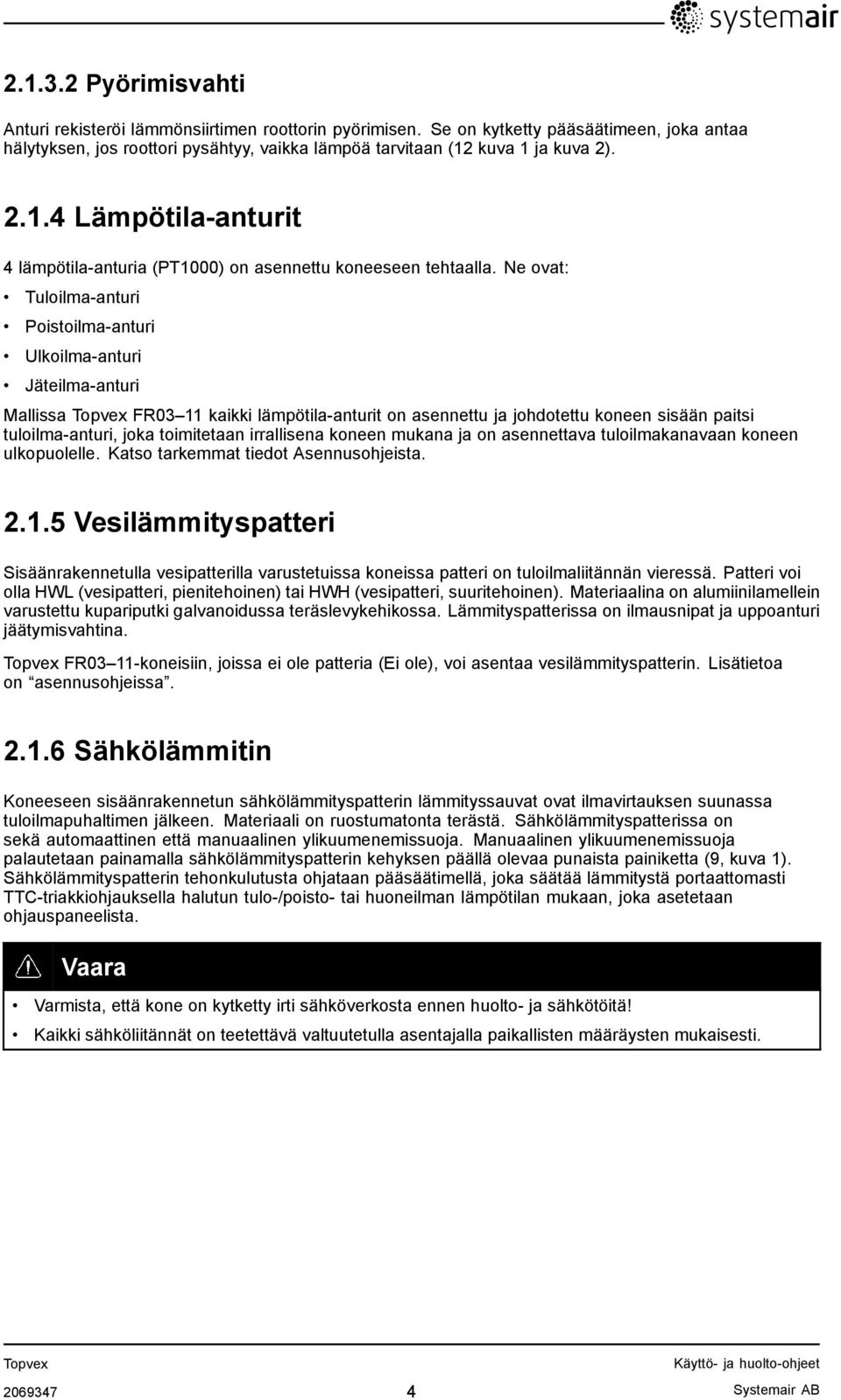

6 Pyörimisvahti Anturi rekisteröi lämmönsiirtimen roottorin pyörimisen. Se on kytketty pääsäätimeen, joka antaa hälytyksen, jos roottori pysähtyy, vaikka lämpöä tarvitaan (12 kuva 1 ja kuva 2) Lämpötila-anturit 4 lämpötila-anturia (PT1000) on asennettu koneeseen tehtaalla. Ne ovat: Tuloilma-anturi Poistoilma-anturi Ulkoilma-anturi Jäteilma-anturi Mallissa Topvex FR03 11 kaikki lämpötila-anturit on asennettu ja johdotettu koneen sisään paitsi tuloilma-anturi, joka toimitetaan irrallisena koneen mukana ja on asennettava tuloilmakanavaan koneen ulkopuolelle. Katso tarkemmat tiedot Asennusohjeista Vesilämmityspatteri Sisäänrakennetulla vesipatterilla varustetuissa koneissa patteri on tuloilmaliitännän vieressä. Patteri voi olla HWL (vesipatteri, pienitehoinen) tai HWH (vesipatteri, suuritehoinen). Materiaalina on alumiinilamellein varustettu kupariputki galvanoidussa teräslevykehikossa. Lämmityspatterissa on ilmausnipat ja uppoanturi jäätymisvahtina. Topvex FR03 11-koneisiin, joissa ei ole patteria (Ei ole), voi asentaa vesilämmityspatterin. Lisätietoa on asennusohjeissa Sähkölämmitin Koneeseen sisäänrakennetun sähkölämmityspatterin lämmityssauvat ovat ilmavirtauksen suunassa tuloilmapuhaltimen jälkeen. Materiaali on ruostumatonta terästä. Sähkölämmityspatterissa on sekä automaattinen että manuaalinen ylikuumenemissuoja. Manuaalinen ylikuumenemissuoja palautetaan painamalla sähkölämmityspatterin kehyksen päällä olevaa punaista painiketta (9, kuva 1). Sähkölämmityspatterin tehonkulutusta ohjataan pääsäätimellä, joka säätää lämmitystä portaattomasti TTC-triakkiohjauksella halutun tulo-/poisto- tai huoneilman lämpötilan mukaan, joka asetetaan ohjauspaneelista. Vaara Varmista, että kone on kytketty irti sähköverkosta ennen huolto- ja sähkötöitä! Kaikki sähköliitännät on teetettävä valtuutetulla asentajalla paikallisten määräysten mukaisesti. Topvex Systemair AB

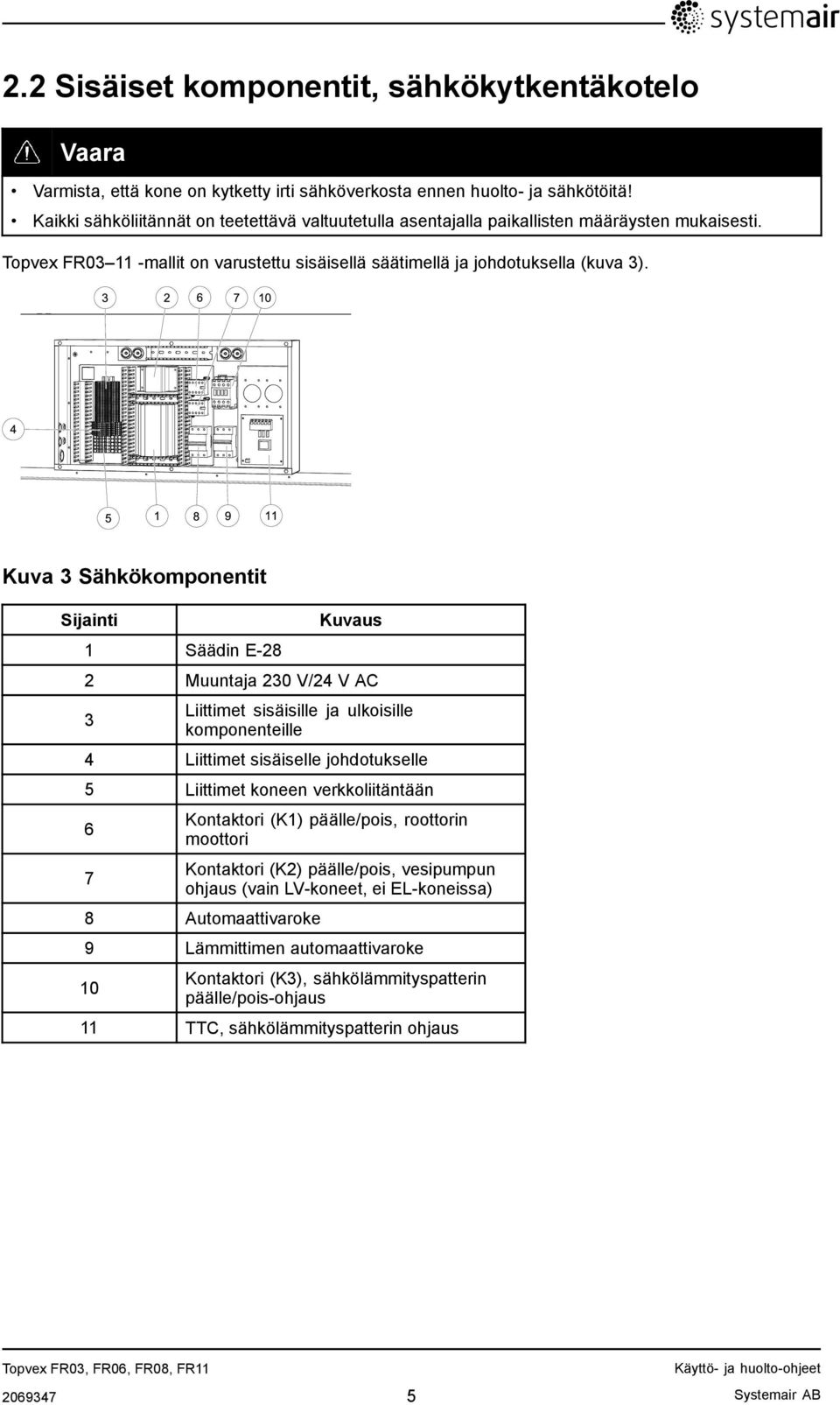

7 2.2 Sisäiset komponentit, sähkökytkentäkotelo Vaara Varmista, että kone on kytketty irti sähköverkosta ennen huolto- ja sähkötöitä! Kaikki sähköliitännät on teetettävä valtuutetulla asentajalla paikallisten määräysten mukaisesti. Topvex FR mallit on varustettu sisäisellä säätimellä ja johdotuksella (kuva 3). Kuva 3 Sähkökomponentit Sijainti 1 Säädin E-28 Kuvaus 2 Muuntaja 230 V/24 V AC 3 Liittimet sisäisille ja ulkoisille komponenteille 4 Liittimet sisäiselle johdotukselle 5 Liittimet koneen verkkoliitäntään 6 7 Kontaktori (K1) päälle/pois, roottorin moottori Kontaktori (K2) päälle/pois, vesipumpun ohjaus (vain LV-koneet, ei EL-koneissa) 8 Automaattivaroke 9 Lämmittimen automaattivaroke 10 Kontaktori (K3), sähkölämmityspatterin päälle/pois-ohjaus 11 TTC, sähkölämmityspatterin ohjaus Systemair AB

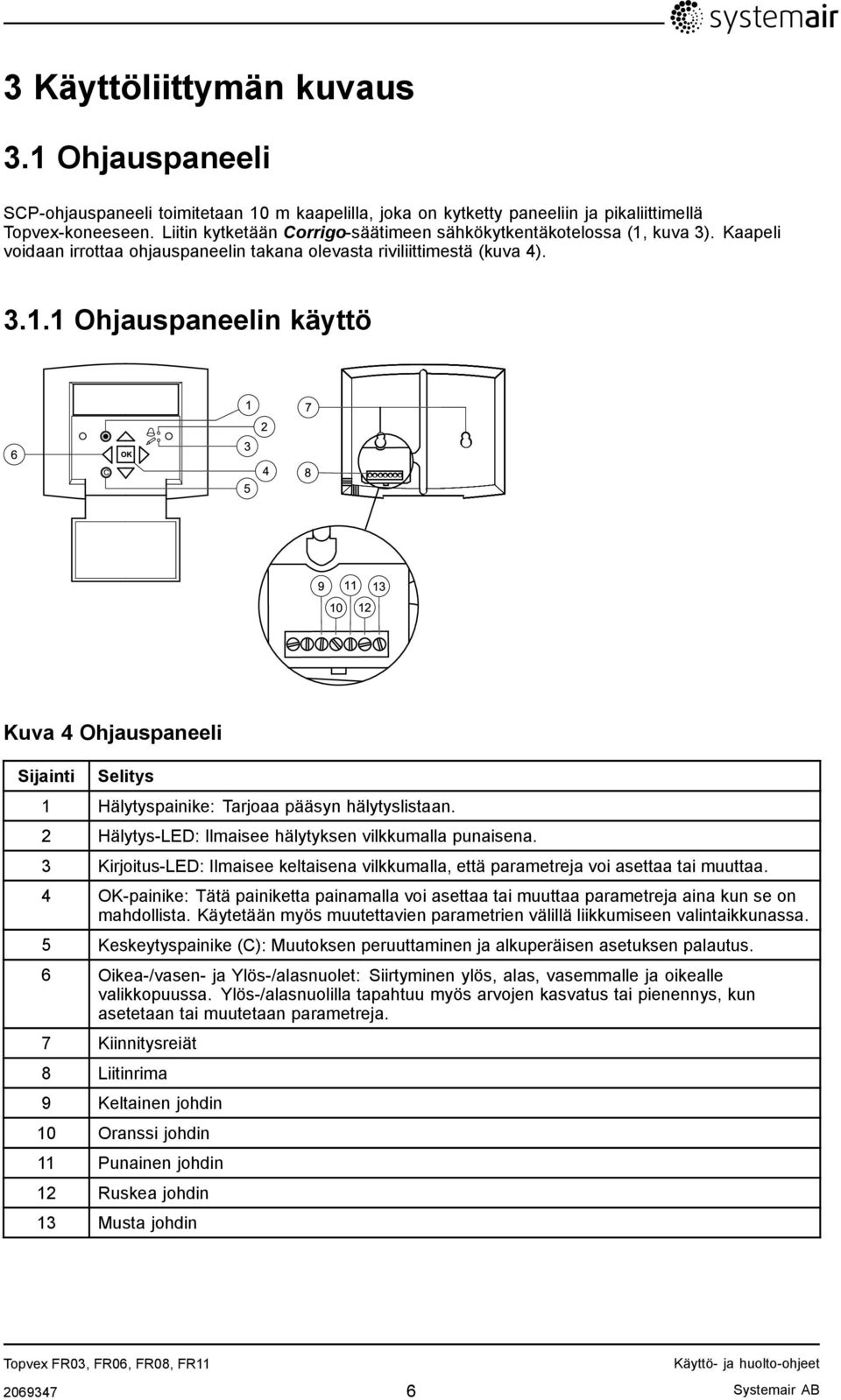

8 3 Käyttöliittymän kuvaus 3.1 Ohjauspaneeli SCP-ohjauspaneeli toimitetaan 10 m kaapelilla, joka on kytketty paneeliin ja pikaliittimellä Topvex-koneeseen. Liitin kytketään Corrigo-säätimeen sähkökytkentäkotelossa (1, kuva 3). Kaapeli voidaan irrottaa ohjauspaneelin takana olevasta riviliittimestä (kuva 4) Ohjauspaneelin käyttö Kuva 4 Ohjauspaneeli Sijainti Selitys 1 Hälytyspainike: Tarjoaa pääsyn hälytyslistaan. 2 Hälytys-LED: Ilmaisee hälytyksen vilkkumalla punaisena. 3 Kirjoitus-LED: Ilmaisee keltaisena vilkkumalla, että parametreja voi asettaa tai muuttaa. 4 OK-painike: Tätä painiketta painamalla voi asettaa tai muuttaa parametreja aina kun se on mahdollista. Käytetään myös muutettavien parametrien välillä liikkumiseen valintaikkunassa. 5 Keskeytyspainike (C): Muutoksen peruuttaminen ja alkuperäisen asetuksen palautus. 6 Oikea-/vasen- ja Ylös-/alasnuolet: Siirtyminen ylös, alas, vasemmalle ja oikealle valikkopuussa. Ylös-/alasnuolilla tapahtuu myös arvojen kasvatus tai pienennys, kun asetetaan tai muutetaan parametreja. 7 Kiinnitysreiät 8 Liitinrima 9 Keltainen johdin 10 Oranssi johdin 11 Punainen johdin 12 Ruskea johdin 13 Musta johdin Systemair AB

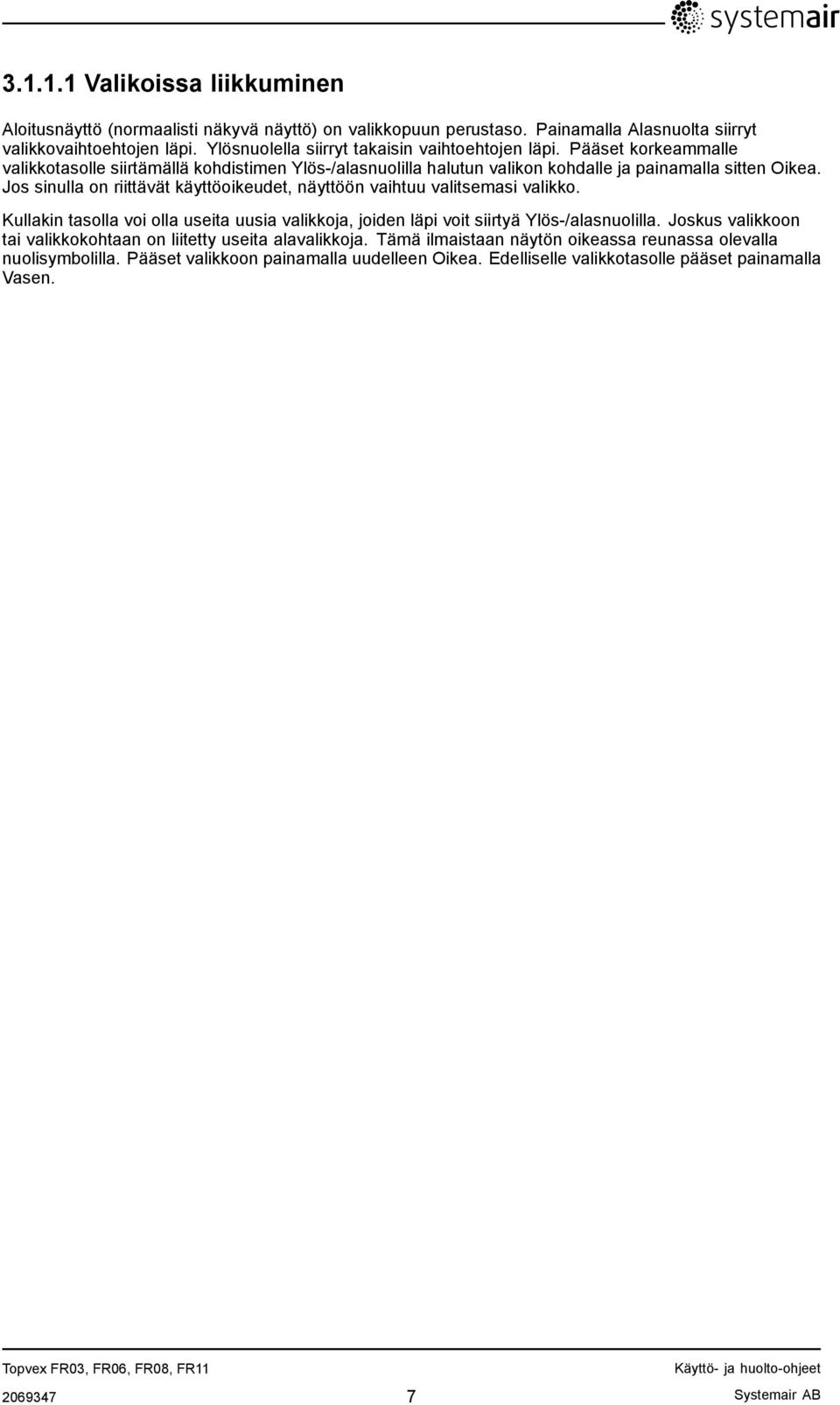

9 Valikoissa liikkuminen Aloitusnäyttö (normaalisti näkyvä näyttö) on valikkopuun perustaso. Painamalla Alasnuolta siirryt valikkovaihtoehtojen läpi. Ylösnuolella siirryt takaisin vaihtoehtojen läpi. Pääset korkeammalle valikkotasolle siirtämällä kohdistimen Ylös-/alasnuolilla halutun valikon kohdalle ja painamalla sitten Oikea. Jos sinulla on riittävät käyttöoikeudet, näyttöön vaihtuu valitsemasi valikko. Kullakin tasolla voi olla useita uusia valikkoja, joiden läpi voit siirtyä Ylös-/alasnuolilla. Joskus valikkoon tai valikkokohtaan on liitetty useita alavalikkoja. Tämä ilmaistaan näytön oikeassa reunassa olevalla nuolisymbolilla. Pääset valikkoon painamalla uudelleen Oikea. Edelliselle valikkotasolle pääset painamalla Vasen Systemair AB

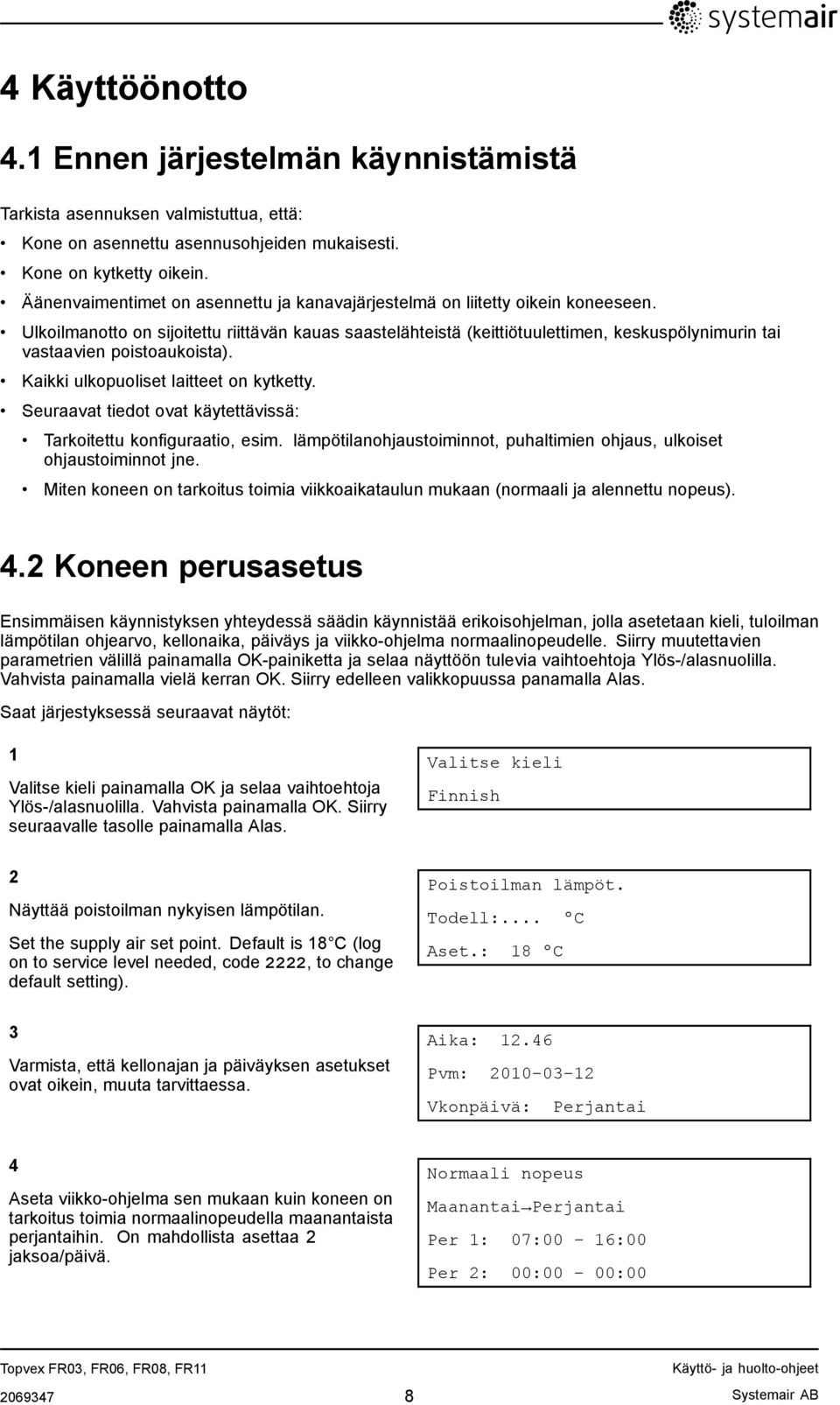

10 4 Käyttöönotto 4.1 Ennen järjestelmän käynnistämistä Tarkista asennuksen valmistuttua, että: Kone on asennettu asennusohjeiden mukaisesti. Kone on kytketty oikein. Äänenvaimentimet on asennettu ja kanavajärjestelmä on liitetty oikein koneeseen. Ulkoilmanotto on sijoitettu riittävän kauas saastelähteistä (keittiötuulettimen, keskuspölynimurin tai vastaavien poistoaukoista). Kaikki ulkopuoliset laitteet on kytketty. Seuraavat tiedot ovat käytettävissä: Tarkoitettu konfiguraatio, esim. lämpötilanohjaustoiminnot, puhaltimien ohjaus, ulkoiset ohjaustoiminnot jne. Miten koneen on tarkoitus toimia viikkoaikataulun mukaan (normaali ja alennettu nopeus). 4.2 Koneen perusasetus Ensimmäisen käynnistyksen yhteydessä säädin käynnistää erikoisohjelman, jolla asetetaan kieli, tuloilman lämpötilan ohjearvo, kellonaika, päiväys ja viikko-ohjelma normaalinopeudelle. Siirry muutettavien parametrien välillä painamalla OK-painiketta ja selaa näyttöön tulevia vaihtoehtoja Ylös-/alasnuolilla. Vahvista painamalla vielä kerran OK. Siirry edelleen valikkopuussa panamalla Alas. Saat järjestyksessä seuraavat näytöt: 1 Valitse kieli painamalla OK ja selaa vaihtoehtoja Ylös-/alasnuolilla. Vahvista painamalla OK. Siirry seuraavalle tasolle painamalla Alas. Valitse kieli Finnish 2 Näyttää poistoilman nykyisen lämpötilan. Set the supply air set point. Default is 18 C (log on to service level needed, code 2222, to change default setting). Poistoilman lämpöt. Todell:... ºC Aset.: 18 ºC 3 Varmista, että kellonajan ja päiväyksen asetukset ovat oikein, muuta tarvittaessa. Aika: Pvm: Vkonpäivä: Perjantai 4 Aseta viikko-ohjelma sen mukaan kuin koneen on tarkoitus toimia normaalinopeudella maanantaista perjantaihin. On mahdollista asettaa 2 jaksoa/päivä. Normaali nopeus Maanantai Perjantai Per 1: 07:00 16:00 Per 2: 00:00 00: Systemair AB

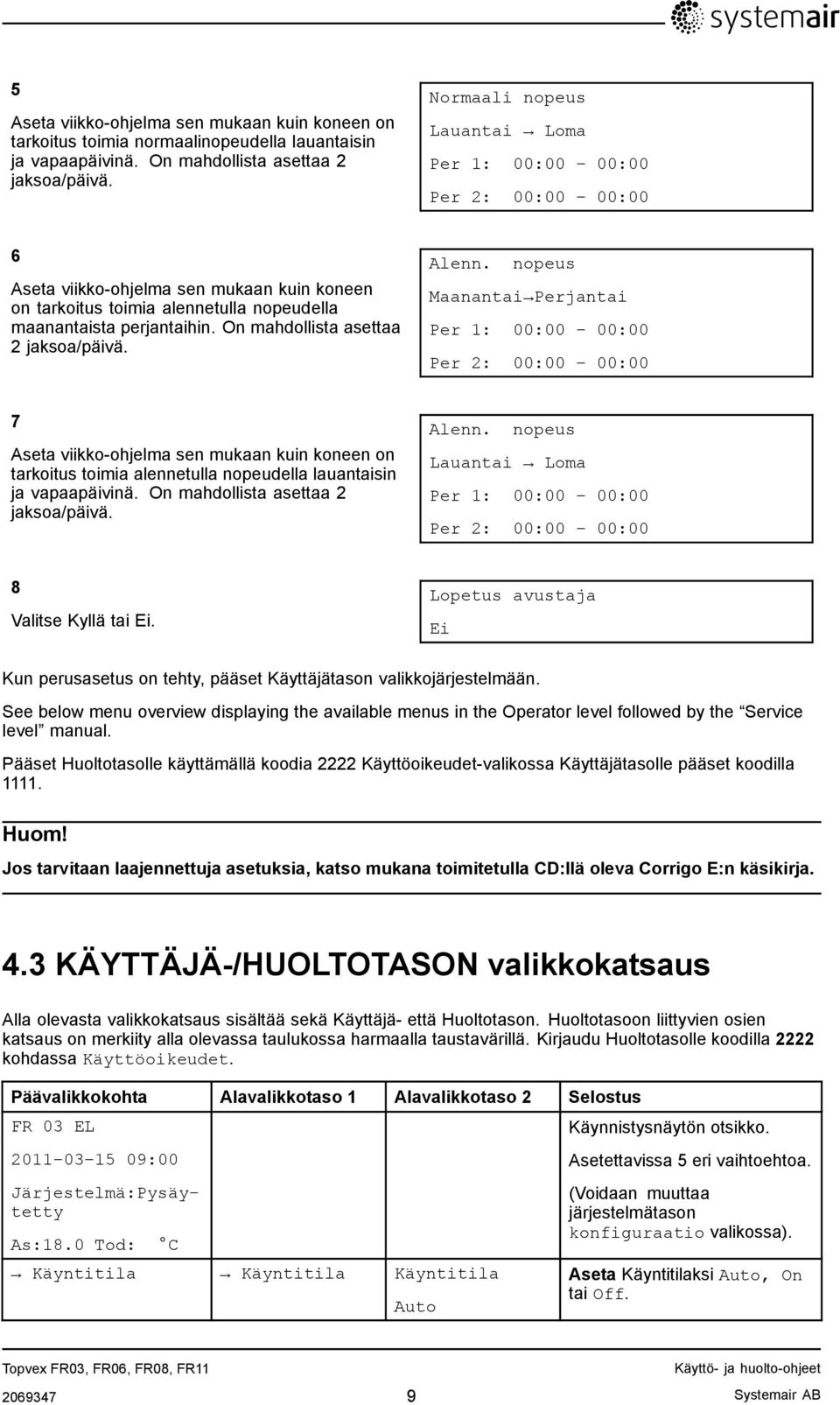

11 5 Aseta viikko-ohjelma sen mukaan kuin koneen on tarkoitus toimia normaalinopeudella lauantaisin ja vapaapäivinä. On mahdollista asettaa 2 jaksoa/päivä. Normaali nopeus Lauantai Loma Per 1: 00:00 00:00 Per 2: 00:00 00:00 6 Aseta viikko-ohjelma sen mukaan kuin koneen on tarkoitus toimia alennetulla nopeudella maanantaista perjantaihin. On mahdollista asettaa 2 jaksoa/päivä. Alenn. nopeus Maanantai Perjantai Per 1: 00:00 00:00 Per 2: 00:00 00:00 7 Aseta viikko-ohjelma sen mukaan kuin koneen on tarkoitus toimia alennetulla nopeudella lauantaisin ja vapaapäivinä. On mahdollista asettaa 2 jaksoa/päivä. Alenn. nopeus Lauantai Loma Per 1: 00:00 00:00 Per 2: 00:00 00:00 8 Valitse Kyllä tai Ei. Lopetus avustaja Ei Kun perusasetus on tehty, pääset Käyttäjätason valikkojärjestelmään. See below menu overview displaying the available menus in the Operator level followed by the Service level manual. Pääset Huoltotasolle käyttämällä koodia 2222 Käyttöoikeudet-valikossa Käyttäjätasolle pääset koodilla Huom! Jos tarvitaan laajennettuja asetuksia, katso mukana toimitetulla CD:llä oleva Corrigo E:n käsikirja. 4.3 KÄYTTÄJÄ-/HUOLTOTASON valikkokatsaus Alla olevasta valikkokatsaus sisältää sekä Käyttäjä- että Huoltotason. Huoltotasoon liittyvien osien katsaus on merkiity alla olevassa taulukossa harmaalla taustavärillä. Kirjaudu Huoltotasolle koodilla 2222 kohdassa Käyttöoikeudet. Päävalikkokohta Alavalikkotaso 1 Alavalikkotaso 2 Selostus FR 03 EL :00 Järjestelmä:Pysäytetty As:18.0 Tod: C Käyntitila Käyntitila Käyntitila Auto Käynnistysnäytön otsikko. Asetettavissa 5 eri vaihtoehtoa. (Voidaan muuttaa järjestelmätason konfiguraatio valikossa). Aseta Käyntitilaksi Auto, On tai Off Systemair AB

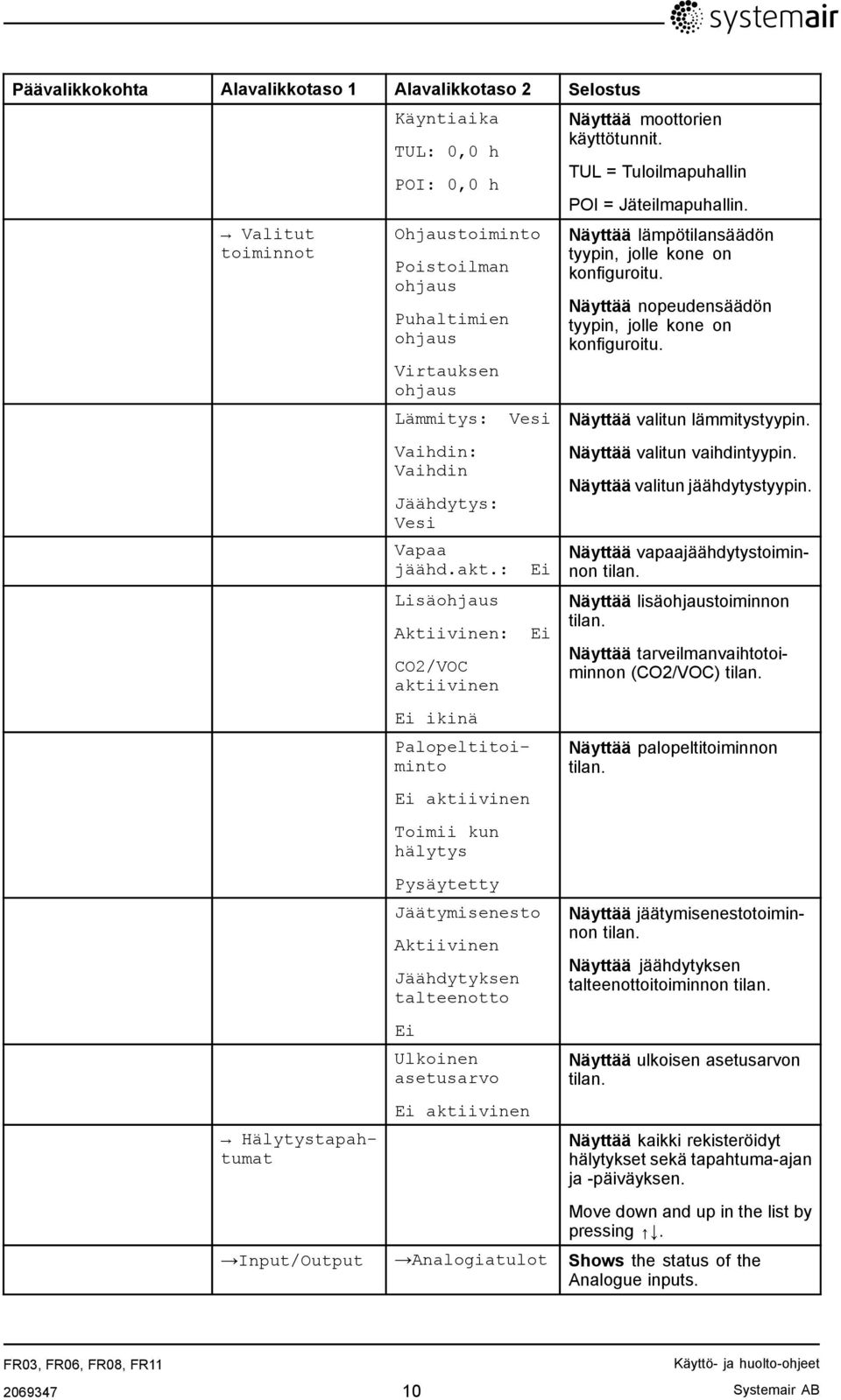

12 Päävalikkokohta Alavalikkotaso 1 Alavalikkotaso 2 Selostus Valitut toiminnot Hälytystapahtumat Käyntiaika TUL: 0,0 h POI: 0,0 h Ohjaustoiminto Poistoilman ohjaus Puhaltimien ohjaus Virtauksen ohjaus Lämmitys: Vaihdin: Vaihdin Jäähdytys: Vesi Vesi Vapaa jäähd.akt.: Ei Lisäohjaus Aktiivinen: CO2/VOC aktiivinen Ei ikinä Palopeltitoiminto Ei aktiivinen Toimii kun hälytys Pysäytetty Ei Jäätymisenesto Aktiivinen Jäähdytyksen talteenotto Ei Ulkoinen asetusarvo Ei aktiivinen Näyttää moottorien käyttötunnit. TUL = Tuloilmapuhallin POI = Jäteilmapuhallin. Näyttää lämpötilansäädön tyypin, jolle kone on konfiguroitu. Näyttää nopeudensäädön tyypin, jolle kone on konfiguroitu. Näyttää valitun lämmitystyypin. Näyttää valitun vaihdintyypin. Näyttää valitun jäähdytystyypin. Näyttää vapaajäähdytystoiminnon tilan. Näyttää lisäohjaustoiminnon tilan. Näyttää tarveilmanvaihtotoiminnon (CO2/VOC) tilan. Näyttää palopeltitoiminnon tilan. Näyttää jäätymisenestotoiminnon tilan. Näyttää jäähdytyksen talteenottoitoiminnon tilan. Näyttää ulkoisen asetusarvon tilan. Näyttää kaikki rekisteröidyt hälytykset sekä tapahtuma-ajan ja -päiväyksen. Move down and up in the list by pressing. Input/Output Analogiatulot Shows the status of the Analogue inputs. FR03, FR06, FR08, FR Systemair AB

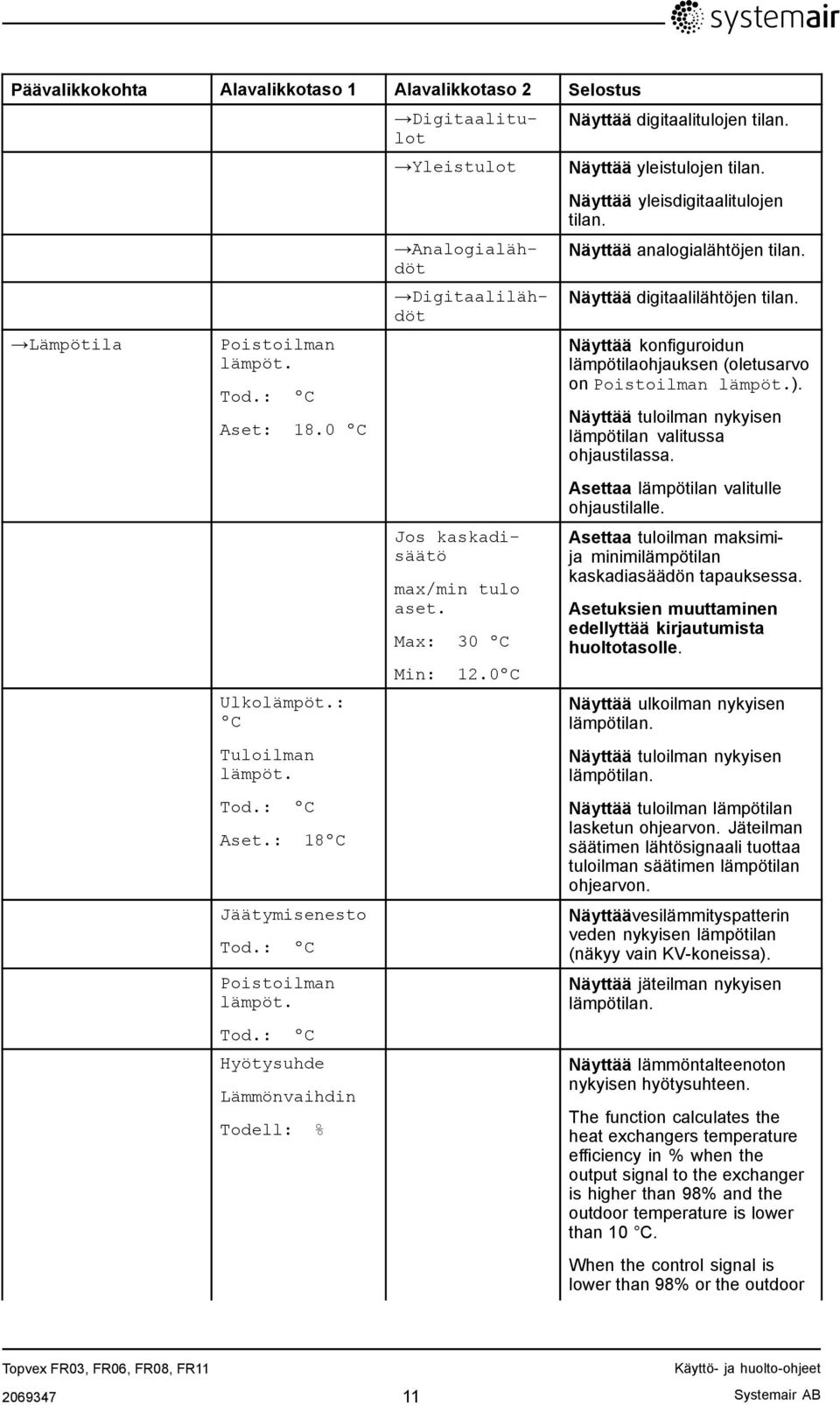

13 Päävalikkokohta Alavalikkotaso 1 Alavalikkotaso 2 Selostus Lämpötila Poistoilman lämpöt. Tod.: ºC Aset: 18.0 ºC Ulkolämpöt.: ºC Tuloilman lämpöt. Tod.: ºC Aset.: 18ºC Jäätymisenesto Tod.: ºC Poistoilman lämpöt. Tod.: ºC Hyötysuhde Lämmönvaihdin Todell: % Yleistulot Digitaalitulot Analogialähdöt Digitaalilähdöt Jos kaskadisäätö max/min tulo aset. Max: 30 ºC Min: 12.0ºC Näyttää digitaalitulojen tilan. Näyttää yleistulojen tilan. Näyttää yleisdigitaalitulojen tilan. Näyttää analogialähtöjen tilan. Näyttää digitaalilähtöjen tilan. Näyttää konfiguroidun lämpötilaohjauksen (oletusarvo on Poistoilman lämpöt.). Näyttää tuloilman nykyisen lämpötilan valitussa ohjaustilassa. Asettaa lämpötilan valitulle ohjaustilalle. Asettaa tuloilman maksimija minimilämpötilan kaskadiasäädön tapauksessa. Asetuksien muuttaminen edellyttää kirjautumista huoltotasolle. Näyttää ulkoilman nykyisen lämpötilan. Näyttää tuloilman nykyisen lämpötilan. Näyttää tuloilman lämpötilan lasketun ohjearvon. Jäteilman säätimen lähtösignaali tuottaa tuloilman säätimen lämpötilan ohjearvon. Näyttäävesilämmityspatterin veden nykyisen lämpötilan (näkyy vain KV-koneissa). Näyttää jäteilman nykyisen lämpötilan. Näyttää lämmöntalteenoton nykyisen hyötysuhteen. The function calculates the heat exchangers temperature efficiency in % when the output signal to the exchanger is higher than 98% and the outdoor temperature is lower than 10 C. When the control signal is lower than 98% or the outdoor Systemair AB

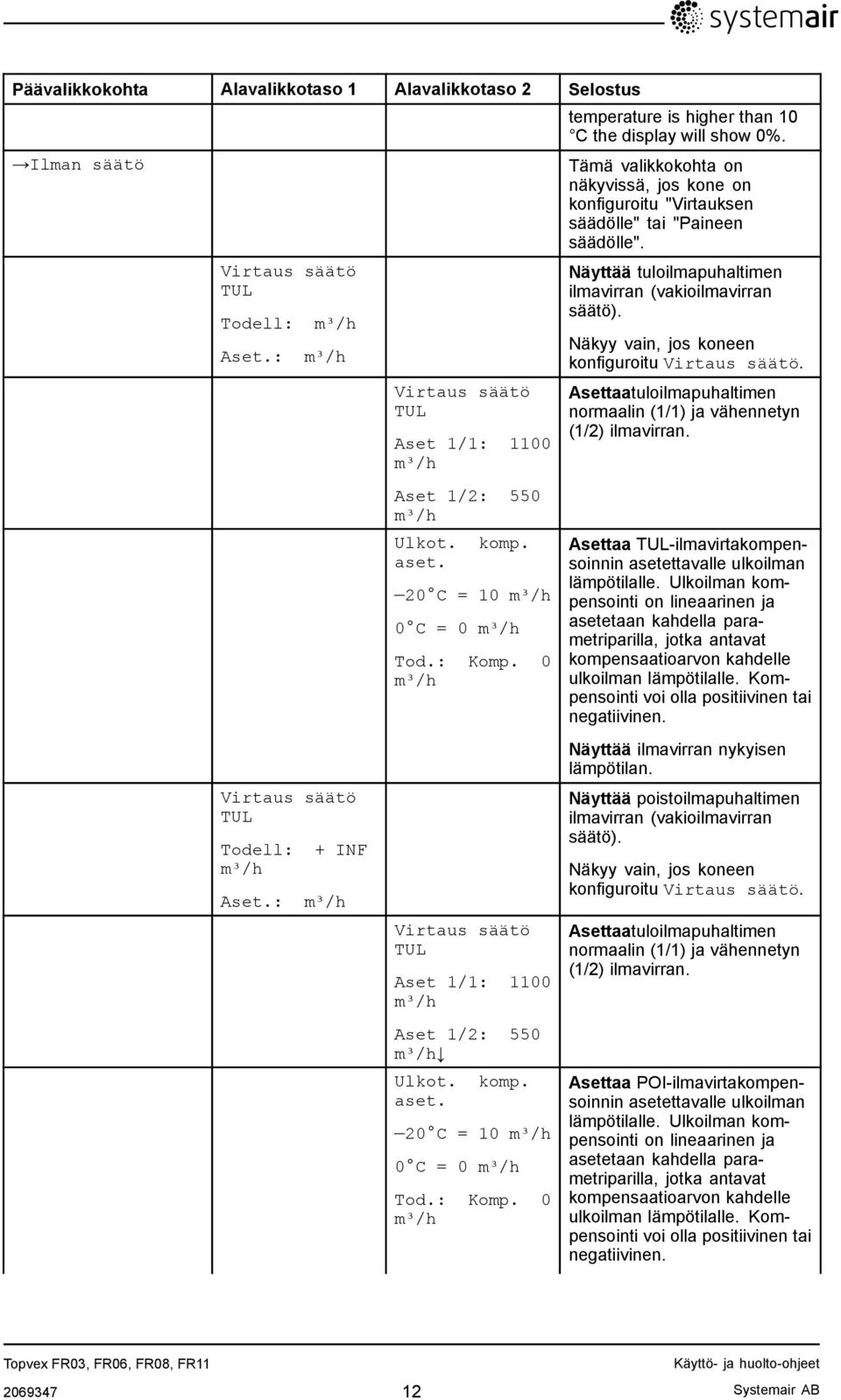

14 Päävalikkokohta Alavalikkotaso 1 Alavalikkotaso 2 Selostus Ilman säätö Virtaus säätö TUL Todell: Aset.: m³/h m³/h Virtaus säätö TUL Todell: m³/h Aset.: + INF m³/h Virtaus säätö TUL Aset 1/1: 1100 m³/h Aset 1/2: 550 m³/h Ulkot. aset. komp. 20 C = 10 m³/h 0 C = 0 m³/h Tod.: Komp. 0 m³/h Virtaus säätö TUL Aset 1/1: 1100 m³/h Aset 1/2: 550 m³/h Ulkot. aset. komp. 20 C = 10 m³/h 0 C = 0 m³/h Tod.: Komp. 0 m³/h temperature is higher than 10 C the display will show 0%. Tämä valikkokohta on näkyvissä, jos kone on konfiguroitu "Virtauksen säädölle" tai "Paineen säädölle". Näyttää tuloilmapuhaltimen ilmavirran (vakioilmavirran säätö). Näkyy vain, jos koneen konfiguroitu Virtaus säätö. Asettaatuloilmapuhaltimen normaalin (1/1) ja vähennetyn (1/2) ilmavirran. Asettaa TUL-ilmavirtakompensoinnin asetettavalle ulkoilman lämpötilalle. Ulkoilman kompensointi on lineaarinen ja asetetaan kahdella parametriparilla, jotka antavat kompensaatioarvon kahdelle ulkoilman lämpötilalle. Kompensointi voi olla positiivinen tai negatiivinen. Näyttää ilmavirran nykyisen lämpötilan. Näyttää poistoilmapuhaltimen ilmavirran (vakioilmavirran säätö). Näkyy vain, jos koneen konfiguroitu Virtaus säätö. Asettaatuloilmapuhaltimen normaalin (1/1) ja vähennetyn (1/2) ilmavirran. Asettaa POI-ilmavirtakompensoinnin asetettavalle ulkoilman lämpötilalle. Ulkoilman kompensointi on lineaarinen ja asetetaan kahdella parametriparilla, jotka antavat kompensaatioarvon kahdelle ulkoilman lämpötilalle. Kompensointi voi olla positiivinen tai negatiivinen Systemair AB

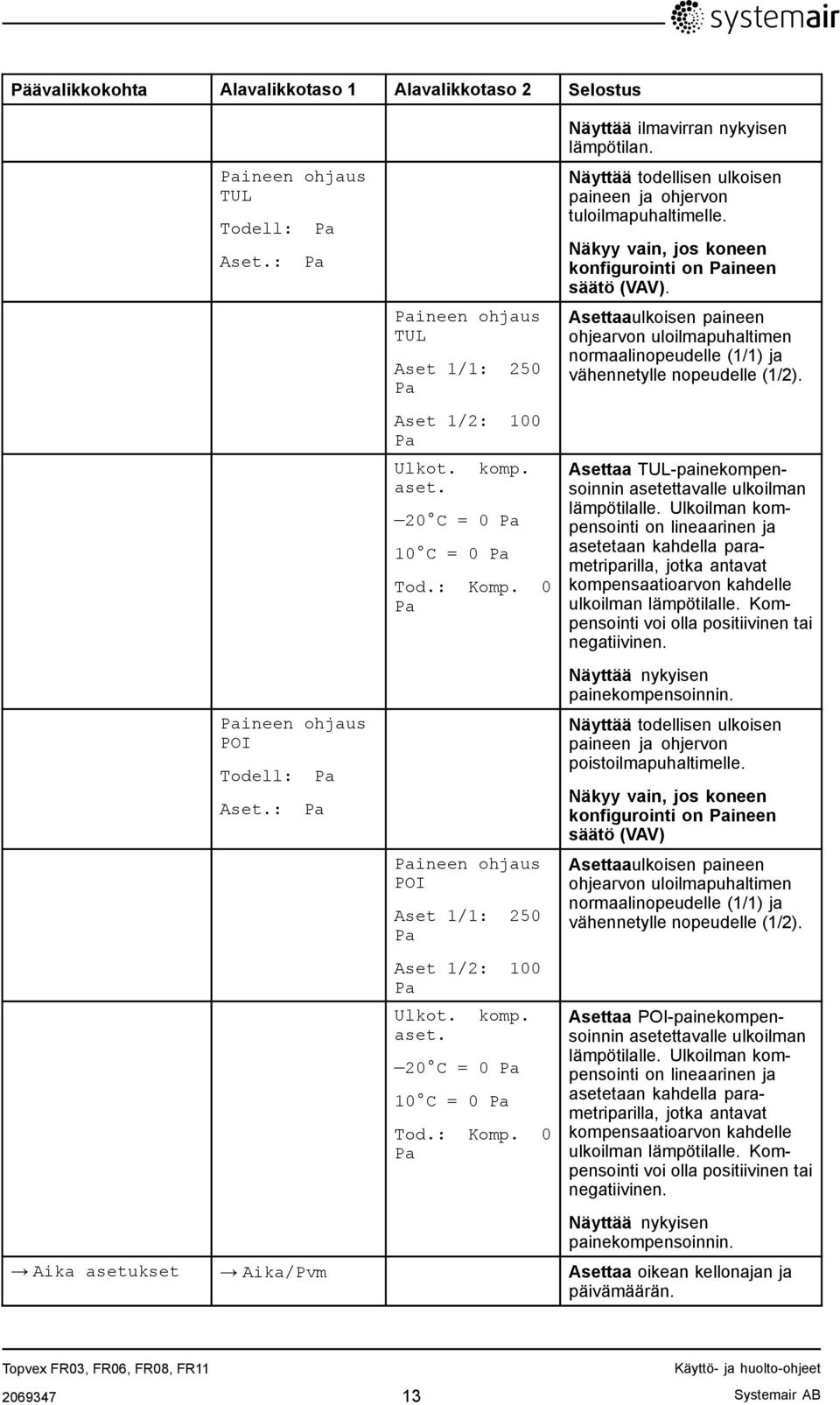

15 Päävalikkokohta Alavalikkotaso 1 Alavalikkotaso 2 Selostus Paineen ohjaus TUL Todell: Aset.: Pa Pa Paineen ohjaus POI Todell: Aset.: Pa Pa Paineen ohjaus TUL Aset 1/1: 250 Pa Aset 1/2: 100 Pa Ulkot. aset. komp. 20 C = 0 Pa 10 C = 0 Pa Tod.: Komp. 0 Pa Paineen ohjaus POI Aset 1/1: 250 Pa Aset 1/2: 100 Pa Ulkot. aset. komp. 20 C = 0 Pa 10 C = 0 Pa Tod.: Komp. 0 Pa Näyttää ilmavirran nykyisen lämpötilan. Näyttää todellisen ulkoisen paineen ja ohjervon tuloilmapuhaltimelle. Näkyy vain, jos koneen konfigurointi on Paineen säätö (VAV). Asettaaulkoisen paineen ohjearvon uloilmapuhaltimen normaalinopeudelle (1/1) ja vähennetylle nopeudelle (1/2). Asettaa TUL-painekompensoinnin asetettavalle ulkoilman lämpötilalle. Ulkoilman kompensointi on lineaarinen ja asetetaan kahdella parametriparilla, jotka antavat kompensaatioarvon kahdelle ulkoilman lämpötilalle. Kompensointi voi olla positiivinen tai negatiivinen. Näyttää nykyisen painekompensoinnin. Näyttää todellisen ulkoisen paineen ja ohjervon poistoilmapuhaltimelle. Näkyy vain, jos koneen konfigurointi on Paineen säätö (VAV) Asettaaulkoisen paineen ohjearvon uloilmapuhaltimen normaalinopeudelle (1/1) ja vähennetylle nopeudelle (1/2). Asettaa POI-painekompensoinnin asetettavalle ulkoilman lämpötilalle. Ulkoilman kompensointi on lineaarinen ja asetetaan kahdella parametriparilla, jotka antavat kompensaatioarvon kahdelle ulkoilman lämpötilalle. Kompensointi voi olla positiivinen tai negatiivinen. Näyttää nykyisen painekompensoinnin. Aika asetukset Aika/Pvm Asettaa oikean kellonajan ja päivämäärän Systemair AB

16 Päävalikkokohta Alavalikkotaso 1 Alavalikkotaso 2 Selostus Ajastin norm.nopeus Ajastin alenn. nopeu Pidennetty käynti Lomat Pidennetty käynti 60 min Pidennys aika 0 min Lomat (kk:pp) 1: : : Asettaa viikko-ohjelman maanantai-sunnuntai + loma normaalinopeudelle. On mahdollista asettaa 2 jaksoa/päivä. 00:00 24:00 jatkuvaan käyntiin. 00:00 00:00 deaktivoi jakson. Merkitse asetukset käyttöönottopöytäkirjaan. Asettaa viikko-ohjelman maanantai-sunnuntai + loma alennetulle nopeudelle. On mahdollista asettaa 2 jaksoa/päivä. 00:00 24:00 jatkuvaan käyntiin. 00:00 00:00 deaktivoi jakson. Merkitse asetukset käyttöönottopöytäkirjaan. Asettaa ajan pidennetylle käynnille. Digitaalituloilla voidaan pakottaa yksikkö käynnistymään ta jatkamaan normaalikäyntiä, vaikka käyntitilan pitäisi ajastimen mukaan olla Off tai Alennettu. Jos käyntiajaksi on asetettu 0, yksikkö käy vain niin kauan kuin digitaalitulo on suljettu. Aika, jonka pidennetty käynti on aktiivinen, asetetaan valikkokohdassa Pidennys aika. Aika on mahdollista asettaa myös tässä alkuperäisen jakson lyhentämiseksi. Asettaa vuoden ajalle jopa 24 erillistä lomajaksoa. Lomajakso voi olla peräkkäisen päivän pituinen. Päivämäärät ovat muotoa: KK:PP. Kun päivämäärä osuu lomajaksolle, ajastaja käyttää asetukseen viikonpäivää Loma Systemair AB

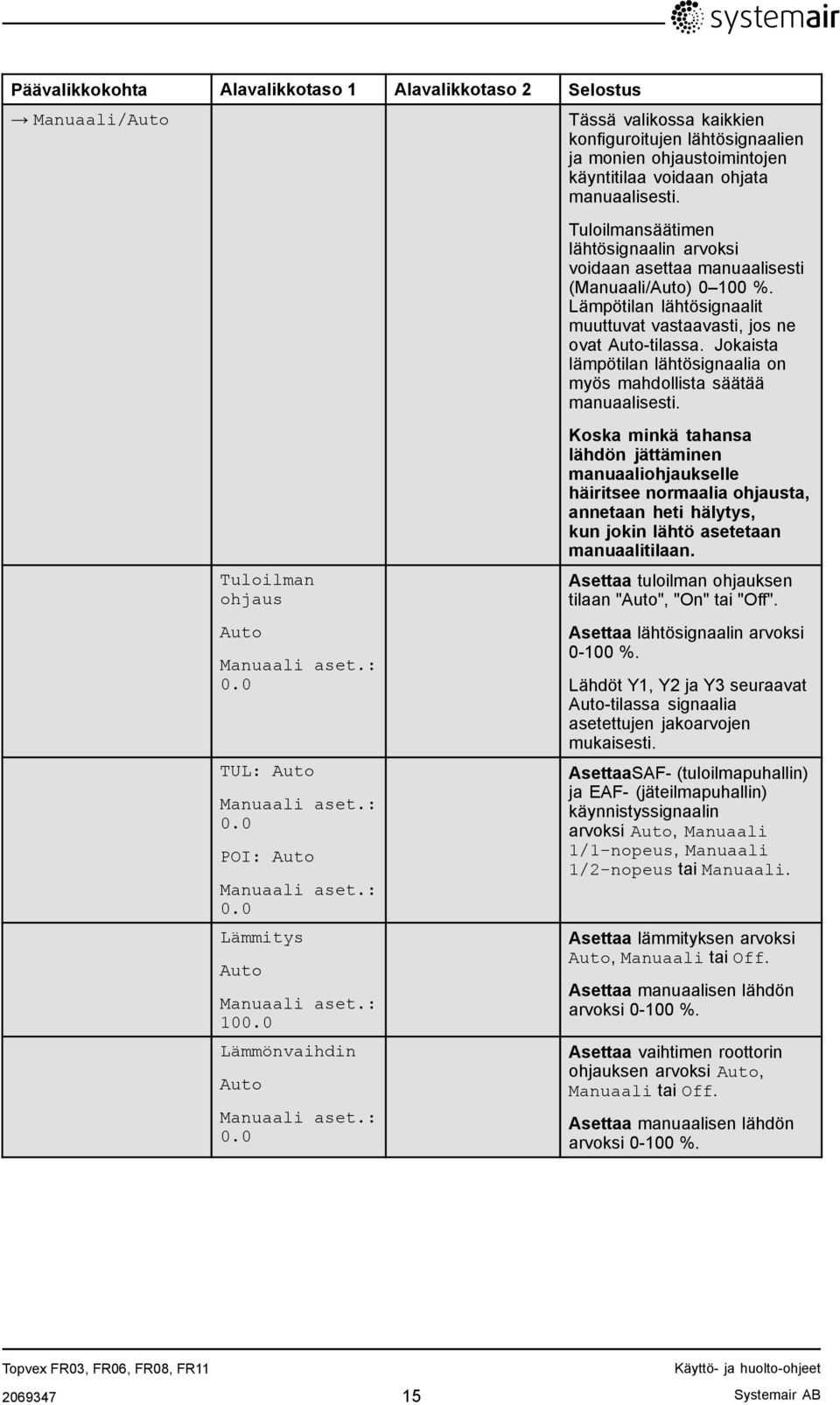

17 Päävalikkokohta Alavalikkotaso 1 Alavalikkotaso 2 Selostus Manuaali/Auto Tuloilman ohjaus Auto Manuaali aset.: 0.0 TUL: Auto Manuaali aset.: 0.0 POI: Auto Manuaali aset.: 0.0 Lämmitys Auto Manuaali aset.: Lämmönvaihdin Auto Manuaali aset.: 0.0 Tässä valikossa kaikkien konfiguroitujen lähtösignaalien ja monien ohjaustoimintojen käyntitilaa voidaan ohjata manuaalisesti. Tuloilmansäätimen lähtösignaalin arvoksi voidaan asettaa manuaalisesti (Manuaali/Auto) %. Lämpötilan lähtösignaalit muuttuvat vastaavasti, jos ne ovat Auto-tilassa. Jokaista lämpötilan lähtösignaalia on myös mahdollista säätää manuaalisesti. Koska minkä tahansa lähdön jättäminen manuaaliohjaukselle häiritsee normaalia ohjausta, annetaan heti hälytys, kun jokin lähtö asetetaan manuaalitilaan. Asettaa tuloilman ohjauksen tilaan "Auto", "On" tai "Off". Asettaa lähtösignaalin arvoksi %. Lähdöt Y1, Y2 ja Y3 seuraavat Auto-tilassa signaalia asetettujen jakoarvojen mukaisesti. AsettaaSAF- (tuloilmapuhallin) ja EAF- (jäteilmapuhallin) käynnistyssignaalin arvoksi Auto, Manuaali 1/1-nopeus, Manuaali 1/2-nopeus tai Manuaali. Asettaa lämmityksen arvoksi Auto, Manuaali tai Off. Asettaa manuaalisen lähdön arvoksi %. Asettaa vaihtimen roottorin ohjauksen arvoksi Auto, Manuaali tai Off. Asettaa manuaalisen lähdön arvoksi % Systemair AB

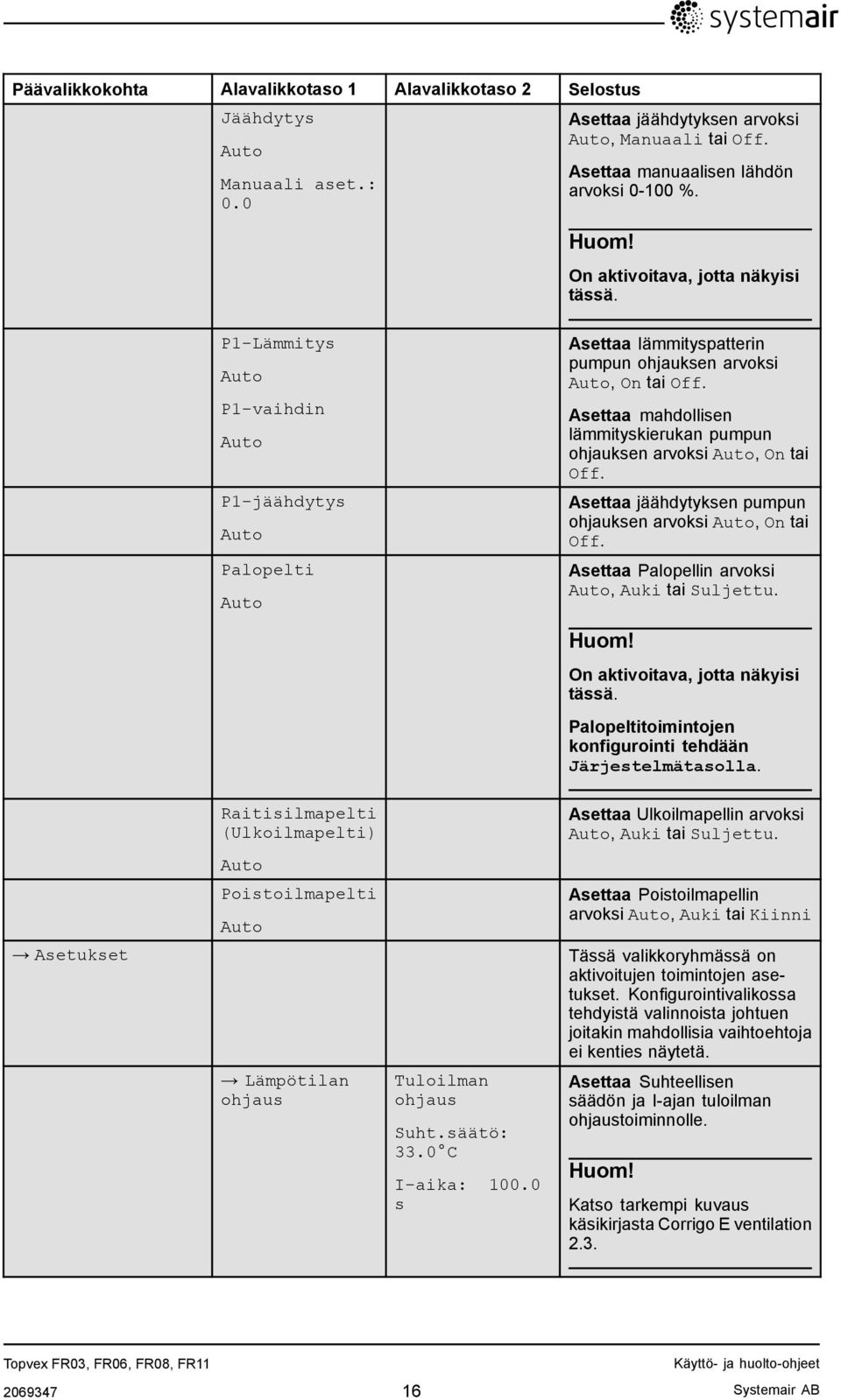

18 Päävalikkokohta Alavalikkotaso 1 Alavalikkotaso 2 Selostus Jäähdytys Auto Manuaali aset.: 0.0 Asettaa jäähdytyksen arvoksi Auto, Manuaali tai Off. Asettaa manuaalisen lähdön arvoksi %. Huom! On aktivoitava, jotta näkyisi tässä. P1-Lämmitys Auto P1-vaihdin Auto P1-jäähdytys Auto Palopelti Auto Asettaa lämmityspatterin pumpun ohjauksen arvoksi Auto, On tai Off. Asettaa mahdollisen lämmityskierukan pumpun ohjauksen arvoksi Auto, On tai Off. Asettaa jäähdytyksen pumpun ohjauksen arvoksi Auto, On tai Off. Asettaa Palopellin arvoksi Auto, Auki tai Suljettu. Huom! On aktivoitava, jotta näkyisi tässä. Palopeltitoimintojen konfigurointi tehdään Järjestelmätasolla. Asetukset Raitisilmapelti (Ulkoilmapelti) Auto Poistoilmapelti Auto Lämpötilan ohjaus Tuloilman ohjaus Suht.säätö: 33.0 C I-aika: s Asettaa Ulkoilmapellin arvoksi Auto, Auki tai Suljettu. Asettaa Poistoilmapellin arvoksi Auto, Auki tai Kiinni Tässä valikkoryhmässä on aktivoitujen toimintojen asetukset. Konfigurointivalikossa tehdyistä valinnoista johtuen joitakin mahdollisia vaihtoehtoja ei kenties näytetä. Asettaa Suhteellisen säädön ja I-ajan tuloilman ohjaustoiminnolle. Huom! Katso tarkempi kuvaus käsikirjasta Corrigo E ventilation Systemair AB

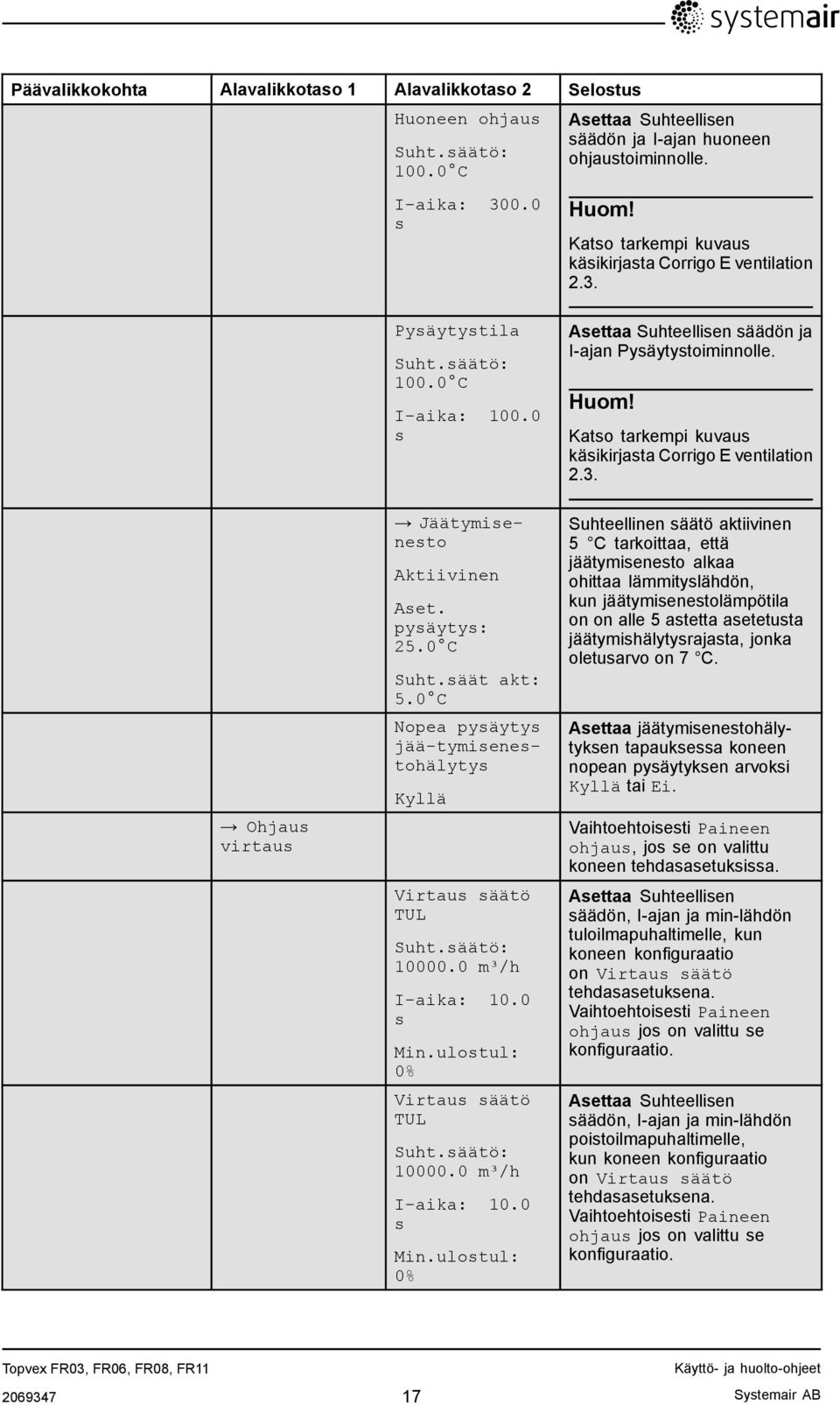

19 Päävalikkokohta Alavalikkotaso 1 Alavalikkotaso 2 Selostus Huoneen ohjaus Suht.säätö: C I-aika: s Asettaa Suhteellisen säädön ja I-ajan huoneen ohjaustoiminnolle. Huom! Katso tarkempi kuvaus käsikirjasta Corrigo E ventilation 2.3. Pysäytystila Suht.säätö: C I-aika: s Asettaa Suhteellisen säädön ja I-ajan Pysäytystoiminnolle. Huom! Katso tarkempi kuvaus käsikirjasta Corrigo E ventilation 2.3. Ohjaus virtaus Jäätymisenesto Aktiivinen Aset. pysäytys: 25.0 C Suht.säät akt: 5.0 C Nopea pysäytys jää-tymisenestohälytys Kyllä Virtaus säätö TUL Suht.säätö: m³/h I-aika: 10.0 s Min.ulostul: 0% Virtaus säätö TUL Suht.säätö: m³/h I-aika: 10.0 s Min.ulostul: 0% Suhteellinen säätö aktiivinen 5 C tarkoittaa, että jäätymisenesto alkaa ohittaa lämmityslähdön, kun jäätymisenestolämpötila on on alle 5 astetta asetetusta jäätymishälytysrajasta, jonka oletusarvo on 7 C. Asettaa jäätymisenestohälytyksen tapauksessa koneen nopean pysäytyksen arvoksi Kyllä tai Ei. Vaihtoehtoisesti Paineen ohjaus, jos se on valittu koneen tehdasasetuksissa. Asettaa Suhteellisen säädön, I-ajan ja min-lähdön tuloilmapuhaltimelle, kun koneen konfiguraatio on Virtaus säätö tehdasasetuksena. Vaihtoehtoisesti Paineen ohjaus jos on valittu se konfiguraatio. Asettaa Suhteellisen säädön, I-ajan ja min-lähdön poistoilmapuhaltimelle, kun koneen konfiguraatio on Virtaus säätö tehdasasetuksena. Vaihtoehtoisesti Paineen ohjaus jos on valittu se konfiguraatio Systemair AB

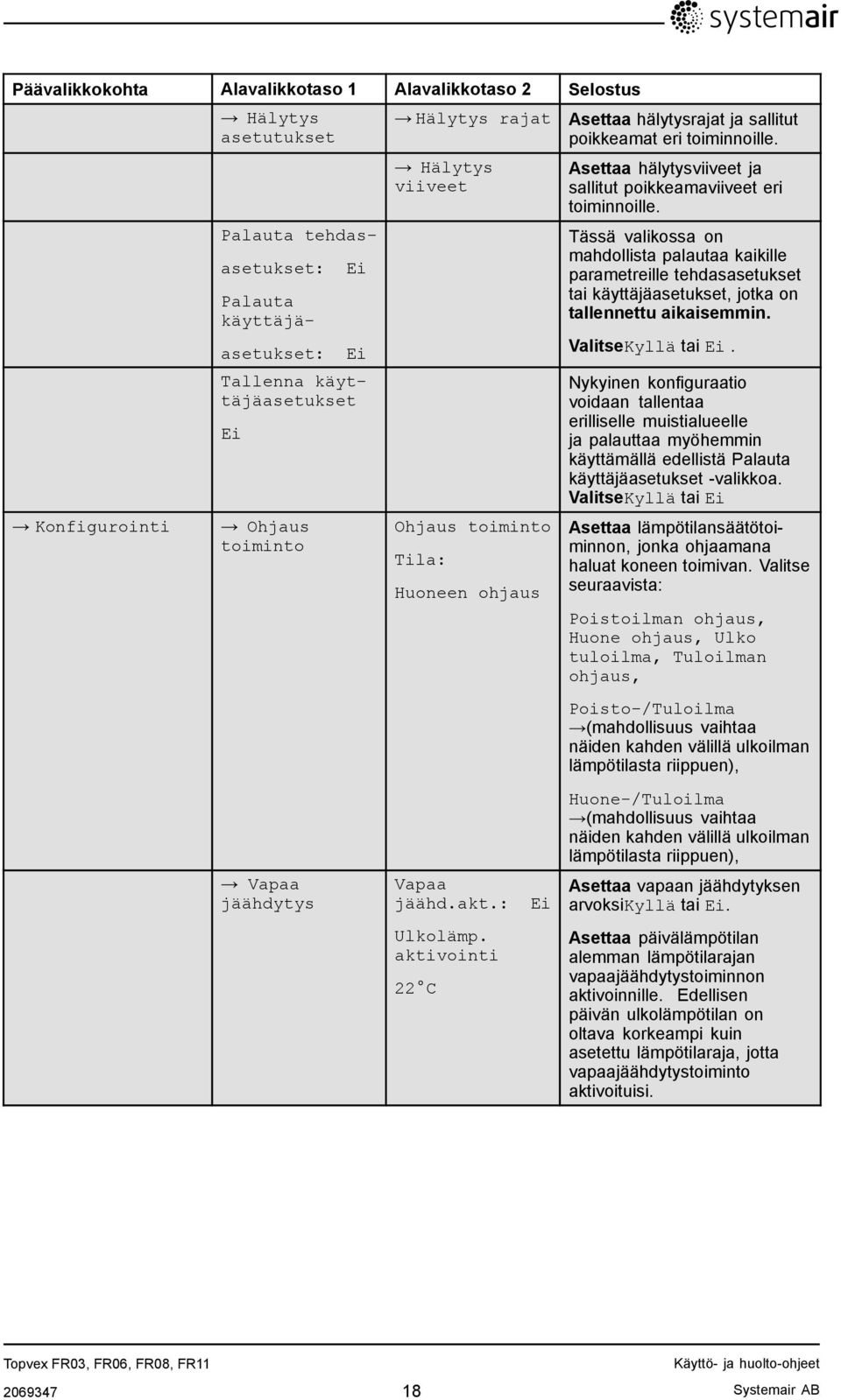

20 Päävalikkokohta Alavalikkotaso 1 Alavalikkotaso 2 Selostus Konfigurointi Hälytys asetutukset Palauta tehdasasetukset: Palauta käyttäjäasetukset: Ei Ei Tallenna käyttäjäasetukset Ei Ohjaus toiminto Vapaa jäähdytys Hälytys rajat Hälytys viiveet Ohjaus toiminto Tila: Huoneen ohjaus Vapaa jäähd.akt.: Ulkolämp. aktivointi 22 C Ei Asettaa hälytysrajat ja sallitut poikkeamat eri toiminnoille. Asettaa hälytysviiveet ja sallitut poikkeamaviiveet eri toiminnoille. Tässä valikossa on mahdollista palautaa kaikille parametreille tehdasasetukset tai käyttäjäasetukset, jotka on tallennettu aikaisemmin. ValitseKyllä tai Ei. Nykyinen konfiguraatio voidaan tallentaa erilliselle muistialueelle ja palauttaa myöhemmin käyttämällä edellistä Palauta käyttäjäasetukset -valikkoa. ValitseKyllä tai Ei Asettaa lämpötilansäätötoiminnon, jonka ohjaamana haluat koneen toimivan. Valitse seuraavista: Poistoilman ohjaus, Huone ohjaus, Ulko tuloilma, Tuloilman ohjaus, Poisto-/Tuloilma (mahdollisuus vaihtaa näiden kahden välillä ulkoilman lämpötilasta riippuen), Huone-/Tuloilma (mahdollisuus vaihtaa näiden kahden välillä ulkoilman lämpötilasta riippuen), Asettaa vapaan jäähdytyksen arvoksikyllä tai Ei. Asettaa päivälämpötilan alemman lämpötilarajan vapaajäähdytystoiminnon aktivoinnille. Edellisen päivän ulkolämpötilan on oltava korkeampi kuin asetettu lämpötilaraja, jotta vapaajäähdytystoiminto aktivoituisi Systemair AB

21 Päävalikkokohta Alavalikkotaso 1 Alavalikkotaso 2 Selostus Lisäohjaus Ulkolämpöt. Korkea: Matala: yö 15.0 C 5.0 C Huonelämp.min 18 C Käynnistys-/ pysäytysaika Vapaa jäähd. Start: 0 Stop: 7 Lämmityksen esto vapaajäähd. jälkeen 60 min Puhaltimien käyttö vapaajäähd. TUL: 0 % POI: 0 % Ulkoanturi asennettu tulokanavaan (tuloilmakanava) Ei Lisäohjaus Aktiivinen: Ei POI päällä kun lisäohjaus: Kyllä Asettaa yölämpötilan ylemmän lämpötilarajan vapaajäähdytystoiminnon aktivoinnille. Asettaa yölämpötilan alemman lämpötilarajan vapaajäähdytystoiminnon aktivoinnille. Asettaa alemman lämpötilarajan huonelämpötilalle. Lämpötilan on oltava tätä arvoa korkeampi, jotta vapaajäähdytystoiminto pysyisi aktiivisena. Asettaa käynnistysja pysäytysajan vapaajäähdytystoiminnolle. Esimerkiksi: Start: Stop: 6 0 ja tarkoittaa, että vapaajäähdytysjakso on aktiivinen klo Asettaa viiveen minuutteina vapaajäähdytysjakson loppumisesta mahdollisen lämmitysjakson alkuun, ts. kuinka kauan voidaan hyväksyä lämpötilan ohjearvoa matalampi huonelämpötila. Asettaa puhaltimen nopeuden prosentteina normaalinopeudesta kummallekin puhaltimelle yksilöllisesti vapaajäähdytyksen aikana. Asettaa, onko ulkoanturi asennettu ilmanottokanavaan vai ei. Valitse seuraavista: Ei ja Kyllä Tehdasasetus on Ei. Kun käytetään huoneohjausta tai poistoilmanohjausta, on mahdollista käyttää lisälämmitystä ja/tai lisäjäähdytystä. Minimikäyntiajaksi voi asettaa minuuttia (tehdasasetus 20 minuuttia). Valitse Aktiivinen: Kyllä tai Ei. (Katso käynnistysja pysäytyslämpötilat Lämpötila-valikosta.) Systemair AB

22 Päävalikkokohta Alavalikkotaso 1 Alavalikkotaso 2 Selostus Käyttöoikeudet CO2/VOC ohjaus Jäähdytyksen talteenotto Kirjaudu sisään Kirjaudu ulos Vaihda salasana Min. käyntiaika lisäohjaus: 60 min CO2/VOC aktiivinen Ei ikinä Tyyppi: Puhallin Min.aika: 60 min Aktivointi taso 1/2 speed: 800 ppm 1/1 nopeus: 1000 ppm ero: 160 ppm Jäähdytyksen talteenotto Ei Jäähdytysraja: 2.0 C Kirjaudu sisään Anna salasana xxxx Toimintataso: Ei mitään Kirjaudu ulos Ei Toiminta taso: Ei mitään Vaihda salasana tasolle: mitään Ei Uusi salasana xxxx Asettaa lisäohjauksen minimikäyntiajan minuutteina. In applications with varying occupancy the fan speeds can be controlled by the air quality as measured by a CO2/VOC-sensor. See encl. corrigo manual (CD) for det. explanation. Asettaa aktiivisen arvoksi Ei ikinä, Aina tai Jos aikaohjaus OFF. Aseta mitä säädetään. Valitse tyyppi Puhallin Asettaa minimiajan koneen aktivoinnille CO2/VOCtarveilmanvaihtotoiminnon toimesta. Asettaa aktivointitason 1/2-nopeudella Asettaa aktivointitason 1/1-nopeudella Asettaa sallitun eroarvon Asettaa jäähdytyksen talteenoton arvoksi Kyllä tai Ei. Asettaa jäähdytysrajan (poistoilman ja ulkoilman lämpötilaero, joka aktivoi jäähdytyksen talteenoton). Kirjaudu huoltotasolle 4-numeroisella koodilla. Päästyäsi halutulle tasolle, peruuta ohjauspaneelin Vasen-nuolipainikkeella (paina kaksi kertaa). Tehtaalla asetettu huoltotason käyttöoikeuskoodi on Takaisin käyttäjätasolle pääset koodilla Kirjaudu ulos järjestelmätasolta vaihtamalla Ei arvoksi Kyllä OK- ja Ylös-/Alasnuolilla. Automaattiinen uloskirjatuminen 6 minuutin kuluttua. Asettaa uuden salasanan valitsemallesi tasolle. Tämän voi tehdä vain huoltotasolle kirjautuneena Systemair AB

23 4.4 Vapaajäähdytyksen kuvaus Tällä toiminnolla säästetään lämpimänä vuodenaikana energiaa käyttämällä viileää ulkoilmaa rakennuksen jäähdyttämiseen esim. öisin. Huom! Seuraava on voimassa vain, jos vapaajäähdytystoiminnon arvoksi on asetettu Aktiivinen ohjelmavalikossa. Jäähdytyksen aktivoituminen edellyttää, että seuraavat käynnistysehdot täytetään. Käynnistysehdot On kulunut alle 4 päivää siitä, kun kone oli käyntitilassa. Edellisen käyntijakson ulkolämpötila ylitti asetetun raja-arvon (+22 C). Kellonaika 12:00 and 19:00:00 (asetettavissa). Ajastinlähdöt normaalinopeudelle, Pidennetty käynti normaali ja Ulkoinen pysäytys ovat Off. Aikaohjaus on päällä (ON) joskus seuraavan 24 tunnin aikana. Kone tarkistaa yölämpötilan (sisä- ja ulkolämpötilan) 3 minuutin aikana asettuun käynnistysaikaan, kun puhaltimet käynnistyvät, jotta anturit voivat suorittaa lämpötilan mittauksen. Jos yllä mainitut ehdot täyttyvät, vapaajäähdytystoiminto käynnistetään; ellei, kone palaa OFF-tilaan. Jos ulkoanturi ei ole tuloilmakanavassa ja huoneanturi on valittu, kone ei aloita vapaajäähdytystä, ennen kuin lämpötilat ovat asetettujen käynnistys- ja pysäytysrajojen sisällä. Pysäytysehdot: Ulkolämpötila on yli asetetun maksimilämpötilan (+18 C) tai alle asetetun minimiarvon (veden tiivistymisen vaara, +10 C). Huone-/poistoilman lämpötila on alle asetetun pysäytysarvon (+18 C). Yksi ajastinlähdöistä normaalinopeudelle, Ulkoinen pysäytys tai Pidennetty käynti normaali on On. Kello on yli 19:00:00. Kun vapaajäähdytys on aktiivinen, puhaltimet toimivat normaalinopeudella tai paineen/virtauksen ohjaukselle ja digitaalilähdolle asetetulla arvolla. Vapaa jäähd. on aktiivinen. Lähdöt Y1_Lämmitys. Y2-Lämmönvaihdin ja Y3-Jäähdytys on suljettu. Kun vapaajäähdytys on aktiovoitu, lämmityslähtö on estetty 60 minuuttia (konfiguroitava aika). 5 Huolto 5.1 Tärkeää Vaara Varmista, että kone on kytketty irti sähköverkosta ennen huolto- ja sähkötöitä! Kaikki sähköliitännät on teetettävä valtuutetulla asentajalla paikallisten määräysten mukaisesti. Varoitus Vaikka koneen verkkoliitäntä onkin irrotettu, sisällä olevat pyörivät osat eivät kenties ole vielä pysähtyneet ja aiheuttavat sen vuoksi tapaturmavaaran. Varo teräviä reunoja asennuksen ja huollon yhteydessä. Käytä suojavaatteita Systemair AB

24 5.2 Huoltovälit Alla olevassa taulukossa nähdään suositellut huoltovälit koneelle ja järjestelmälle. Koneen pitkän käyttöiän varmistamiseksi on tärkeää tehdä huoltotyöt alla olevien suositusten mukaisesti ja käyttö- ja huolto-ohjeita noudattaen. Perusteellinen ja säännöllinen huolto on takuun voimassaolon edellytys. Mitä tehdään Kerran vuodessa Tarvittaessa Lämmönvaihtimen puhdistus. Puhaltimien puhdistus. Poistosäleikköjen ja tuloilmahajottimien puhdistus. Ulkoilmanoton puhdistus. Kanaviston puhdistus. X 1 1. Tai paikallisten määräysten mukaisesti. X X X X Systemair AB

25 5.3 Huolto-ohjeet Tulo-/poistoilmansuodattimen vaihtaminen Pussisuodatinta ei voi puhdistaa ja se on vaihdettava tarvittaessa. Uusia suodattimia voi tilata Systemairilta. Käyntiaika suodattimenvaihtojen välillä riippuu asennuspaikan ilmanlaadusta. Paine-erokytkin ilmaisee, milloin on aika vaihtaa suodattimet. Tämä laukaisee hälytyksen ohjauspaneelissa. Kun näin tapahtuu, menettele seuraavasti: 1. Vaihda suodattimet uusiin alla kuvatulla tavalla. 2. Kuittaa hälytys painamalla ohjauspaneelin punaista painiketta (1, kuva 4) ja sitten OK (4, kuva 4). 3. Valitse Kuittaa painamalla OK. Suodattimet poistetaa alla kuvayulla tavalla. 1 Vapauta suodattimen kehys vetämällä suodattimen tukitangoista. 2 Kallista tukitangot taakse. 3 Nyt on mahdollista taittaa suodatin ja kehys taaksepäin. Tämä on erityisen tärkeää, jos koneen edessä on vähän tilaa ja koneeseen on asennettu liukuovisarja. Suodatin voidaan nyt poistaa koneesta. 4 Asenna uusi suodatin ja kiinnitä se tulotiivistettä vasten suodattimen tukitangoilla. Varmista, että suodatin asettuu tiiviisti kehykseen Systemair AB

26 5.3.2 Lämmönvaihtimen tarkastus Ajan kuluessa pölyä saattaa kertyä lämmönvaihtimeen (5, kuva 1) ja tukkia ilmavirran. Hyvän hyötysuhteen säilyttämiseksi on tärkeää puhdistaa lämmönvaihdin säännöllisesti. Koneiden Topvex FR03 11 lämmönvaihdin voidaan poistaa koneesta. Pese kuumalla saippuavedellä tai käytä paineilmaa. Älä käytä ammoniakkia sisältävää pesuainetta. Huom! Varmista, ettei roottorin moottoriin pääse kosteutta Lämmönvaihdinyksikön irrotus kattoon asennetuissa koneissa 1 Irrota vaihtimen kansilevy koneen keskeltä avaamalla levyn kulmissa olevat 4 ruuvia. Levyn irrotus on mahdollista vain, kun on avattu molemmat tarkastusovet. 2 Lämmönvaihdinyksikkö on kiinnitetty 4 ruuvilla (2 kummallakin puolella); (malleissa FR08 ja FR11 on 8 ruuvia, 4 kummallakin puolella). Aloita lämmönvaihtimen irrotus tarkistamalla, että ruuvi A on kunnolla kiristetty. Irrota ruuvi B kokonaan kuvan mukaisesti ja löysää sitten ruuvia A varovasti sen verran, että lämmönvaihtimen kehys liukuu kiskoilla. 3 Laske lämmönvaihdin alas, niin että se irtoaa kiskoilta. Varoitus Lämmönvaihdinyksikkö on painava. Käytä sopivaa tukilaitetta irrottaessasi lämmönvaihdinyksikköä huoltoa varten Systemair AB

27 4 Työnnä lämmönvaihdinyksikkö puhdistuksen/huollon jälkeen paikalleen ja kiinnitä kaikki ruuvit kunnolla Lämmönvaihdinyksikön irrotus lattialle asennetuissa koneissa 1 Avaa lämmönvaihdinyksikön kaikki kiinnitysruuvit. 2 Irrota lämmönvaihdinyksikkö koneesta nostamalla se suoraan ylös. Varo Lämmönvaihdinyksikkö on painava, käytä sopivaa nostolaitetta tai useampaa henkilöä yksikön nostamiseen koneesta. Taulukko 2: Lämmönvaihdinyksikön paino Malli Lämmönvaihdinyksikön paino (kg) FR03 30 FR06 40 FR08 52 FR Puhaltimien tarkastus Puhaltimien tarkastus Säännöllisestä huollosta (kuten suodattimien vaihto) huolimatta pölyä ja rasvaa saattaa vähitellen kerääntyä puhaltimien sisälle (viite 1 ja 2, ). kuva 1 ). Tämä heikentää suorituskykyä. Puhaltimet voi irrottaa avaamalla 4 ruuvia puhallinkotelosta (kuva 5). TopvexFR koneissa on puhaltimien tukikiinnike, joka pitää irrottaa löysäämällä 4 ruuvia. Puhaltimet voi puhdistaa liinalla tai pehmeällä harjalla. Älä käytä vettä. Pinttyneet kerrostumat voi poistaa mineraalitärpätillä. Anna kuivua kunnolla ennen asennusta Systemair AB

28 Kuva 5 Puhaltimien irrottaminen Poistosäleikköjen ja tuloilmahajottimien puhdistaminen Järjestelmä syöttää käsiteltyä ulkoilmaa rakennukseen ja poistaa käytetyn sisäilman kanaviston ja hajottimien/säleikköjen kautta. Hajottimet ja säleiköt on asennettu kattoihin/seiniin makuuhuoneessa, olohuoneessa, märkätiloissa, WC:ssä jne. Hajottimet ja säleiköt on asennettava paikalleen alkuperäisasetuksin ja -asennoin, jotta järjestelmän tasapaino säilyisi Ulkoilmanoton tarkastus Lehdet ja ilmansaasteet saattavat tukkia ilmanottosäleikön ja rajoittaa koneen kapasiteettia. Tarkasta ilmanottosäleikkö vähintään kaksi kertaa vuodessa ja puhdista tarvittaessa Kanaviston tarkastus Pöly- ja rasvakerrostumia saattaa muodostua kanavistoon, vaikka suodattimet vaihdetaankin säännöllisesti. Tämä heikentää järjestelmän suorituskykyä. Kanavat tulee sen vuoksi puhdistaa/vaihtaa tarvittaessa. Teräskanavat voidaan puhdistaa vetämällä kuumaan saippuaveteen kastettu harja kanavan läpi hajotin-/säleikköaukkojen tai erityisten tarkastusluukkujen (jos asennettu) kautta Corrigo-säätimen sisäisen pariston vaihto Kun hälytys Sisäinen paristo aktivoituu ja paristo-led palaa punaisena, ohjelmamuistin ja reaaliaikakellon varmistusparisto on tyhjentynyt. Paristo vaihdetaan alla kuvatulla tavalla. Varmennuskondensaattori tallentaa muistin ja pitää kellon käynnissä vähintään 10 minuuttia virtalähteen irrotuksen jälkeen. Jos paristonvaihto kestää siis alle 10 minuuttia, ohjelmaa ei tarvitse ladata uudelleen, ja kello jatkaa käyntiään normaalisti. Uuden pariston on oltava tyyppiä CR2032. Topvex Systemair AB

29 1 Irrota kansi painamalla kannen sivuilla olevia lukituskielekkeitä pienellä ruuvitaltalla ja vetämällä samalla reunoja ulospäin. 2 Tartu paristoon lujasti sormillasi ja nosta se ylöspäin pois pitimestä. Paina uusi paristo kunnolla paikalleen. Huomaa, että oikean napaisuuden säilyttämiseksi pariston voi asentaa vain "oikein päin" Systemair AB

30 5.4 Vianetsintä Jos ilmenee ongelmia, tarkista tai korjaa seuraavat kohdat, ennen kuin otat yhteyttä valtuutettuun huoltoon. Tarkista aina, onko ohjauspaneelissa aktiivisia hälytyksiä. 1. Puhallin (puhaltimet) ei(vät) käynnisty Tarkista, onko hälytysviestejä. Tarkista, että varokkeet ovat ehjät (8, kuva 3). Tarkista asetukset ohjauspaneelista (ajat, viikko-ohjelma, automaattinen/manuaalinen toiminta jne.) 2. Pienentynyt ilmavirtaus Tarkista puhallinnopeuden asetukset puoli ja matala. Tarkista, että ulkoilma-/jäteilmapelti avautuu (jos käytössä). Tarkista, onko suodattimet vaihdettava. Tarkista, tarvitsevatko hajottimet ja säleiköt puhdistusta. Tarkista hajottimien ja säleikköjen aukot. Tarkista, tarvitsevatko puhaltimet ja lämmönvaihdinyksikkö puhdistusta. Tarkista, onko kattoyksikkö tai ilmanotto tukossa. Tarkista, onko kanavissa näkyviä vaurioita ja/tai pöly-/likakerrostumia. 3. Kylmä tuloilma Tarkista säätölämpötila ohjauspaneelista. Tarkista, onko hätätermostaatti lauennut. Paina tarvittaessa punaista painiketta sähkölämmittimen yläosassa (9, kuva 1) kärjellisellä työkalulla. Tarkista, onko poistoilmansuodatin vaihdettava. Tarkista, ovatko puhaltimet pysähtyneet ylikuumenemisen johdosta. Jos ovat, lämpökosketin on ehkä lauennut (ilmaistaan tekstillä Puh.hälyt ohjauspaneelissa). 4. Melu/värinät Tarkista, että kone on kunnolla vaakasuorassa. Puhdista juoksupyörät. Varmista, että puhaltimien kiinnitysruuvit on kiristetty kunnolla Hälytykset Hälytyspainike (1, kuva 4) avaa hälytysjonon. Kun tätä painiketta painetaan, aktiiviset ja kuittaamattomat hälytykset näkyvät valikkoikkunassa. Hälytys-LED (2, kuva 4) vilkkuu, jos listassa on kuittaamattomia hälytyksiä, ja palaa jatkuvasti, jos hälytykset ovat edelleen aktiivisia mutta ne on kuitattu. Jos hälytyksiä on useita, käytä Ylös-/Alasnuolia niiden selaamiseen. Hälytys voidaan kuitata tai estää käyttämällä painikkeita OK ja Ylös-/Alas. Lopeta ja palaa aloitusvalikkoon painamalla peruuta ja paina sitten Vasen. Katso mahdollisten hälytysten yleiskatsaus käyttöönottopöytäkirjasta Systemair AB

31 6 Huolto Ennen kuin otat yhteyttä huoltoedustajaan, merkitse muistiin tuotenumero ja valmistusnumero laitekilvestä (kuva 6). Kuva 6 Laitekilpi Sijainti Kuvaus 1 Osanumero 2 Tuotannon tilausnumero 3 Juokseva numero 4 Valmistuspäiväys 5 Tuotekoodi (tuotteen tekniset tiedot) Systemair AB
