1 Teemu Kuutti TEOLLISUUSVERKON YLIAALTOJEN MITTAUS Tekniikka 2016

2 VAASAN AMMATTIKORKEAKOULU UNIVERSITY OF APPLIED SCIENCES Sähkötekniikan koulutusohjelma TIIVISTELMÄ Tekijä Teemu Kuutti Opinnäytetyön nimi Teollisuusverkon yliaaltojen mittaus Vuosi 2016 Kieli suomi Sivumäärä 38 Ohjaaja Kari Jokinen Opinnäytetyössäni tarkoituksena oli selvittää Nurmon Atrian teollisuusverkon jänniteyliaalto ja jännitevaihtelutilanne, samalla mitattiin virrat, jännitteet ja THD:t Työ suoritettiin, koska haluttiin selvittää teollisuusverkon tilanne ja kunto, että vältyttäisiin turhilta tuotantolinjojen seisahduksilta. Mittaukset tehtiin Metrel Power Q4, MI2592-verkkoanalysaattorilla, jolla mitattiin yliaallot ja muut suureet. Mittaustulokset analysoitiin Metrel PowerView nimisellä ohjelmalla, jolla saatiin ajettua standardin EN käyttämä testi. Mittaukset olivat onnistuneita ja standardi EN jänniteyliaalto osio täyttyi suurimmassa osin mitatuista pääkeskuksista, jännitevaihteluosio täyttyi täysin. Näihin muutamaan pääkeskukseen, jotka eivät täyttäneet kyseistä standardin jänniteyliaalto osiota on sovittu pidempiaikainen mittaus ja imupiirin tai estokelapariston asennus. Avainsanat yliaalto, jännitevaihtelu, kuusipulssisuuntaaja

3 VAASAN AMMATTIKORKEAKOULU UNIVERSITY OF APPLIED SCIENCES Sähkötekniikan koulutusohjelma ABSTRACT Author Teemu Kuutti Title Harmonic Measurements of an Industrial Grid Year 2016 Language Finnish Pages 38 Name of Supervisor Kari Jokinen The purpose of thesis was to study the harmonics and voltage variations of an industrial grid at Nurmo Atria. The harmonics measurements were made because there was a need to ensure the situation and condition of the industrial grid to avoid idle time at the production lines. The measurements were made using the Metrel Power Q4, MI2592 grid analyzer, which measures harmonics and other quantities. The measurement results were analysed with the Metrel PowerView software, which enabled the running of a test in accordance with the standard EN The results were positive and harmonics part of the standard EN was met with most of the measured switchboards. All voltage variations were according to the standard. As for the few switchboards, where the harmonics did not meet the standard EN 50160, long-term measurements and the installation of absorbing circuits or blocking reactors have been agreed on. Keywords Harmonic, voltage variation, six-pulse bridge rectifier

4 SISÄLLYS TIIVISTELMÄ ABSTRACT 1 JOHDANTO VIRTA- JA JÄNNITEYLIAALLOT Harmoniset ja epäharmoniset yliaallot Virtayliaaltojen lähteet sähköverkossa Purkauslamput Hakkuriteholähteet Suuntaajat Yliaaltojen tarkastelu sähköverkossa Säröytyminen Yliaaltojen aiheuttajat ja haitat Virtayliaaltojen pienentäminen Suurempi pulssiluku Imupiiri Aktiivisuodatin Estokelaparisto TARKASTELTAVA VERKKO JA MITATTAVAT KOHTEET Pelkistetyn verkon rakenne Mittauksen kohteet ja kuormat MITTALAITE VERKON MITTAUKSET JA ANALYYSI Standardi EN Mittausten analysointi Muuntamo 2, pääkeskukset 21, 22, 24 ja Muuntamo 3, pääkeskukset 31 ja Muuntamo 6, pääkeskukset 61, 62, 63, 64, 65, 66 ja Muuntamo 7, pääkeskukset 71, 72 ja Muuntamo 8, pääkeskukset 81, 82 ja Muuntamo 9, pääkeskukset 91, 92 ja Muuntamo 10, pääkeskukset 101, 102 ja

5 5.10 Muuntamo 14, pääkeskukset 141 ja Muuntamo 16, pääkeskus POHDINTA LÄHTEET... 38

6 6 1 JOHDANTO Yliaallot ovat teollisuusverkon häiriöitä, jotka ovat vaihtosähkön taajuuden (50 Hz) monikertoja. Yliaallot huonontavat huomattavasti teollisuusverkon sähkönlaatua ja siksi halutaan varmistaa yliaaltotilanne mittauksin pääkeskuksilta, jotta tuotanto ei seisahtelisi tai rikkoisi laitteita ja komponentteja. Sähköllä on laatutekijänsä, kuten jännitetaso, hitaat ja nopeat jännitteen vaihtelut ja työssäni käsittelemäni yliaallot. Näistä aiheutuvat ongelmat saattavat vaurioittaa laitteita tai aiheuttaa resonanssi-ilmiöitä, virhetoimintoja suoja- ja mittalaitteisiin ja verkossa ylimääräisiä häviöitä, mikä johtaa laitteiden ylimitoittamiseen. Opinnäytetyössäni aiheena oli selvitys Atrian teollisuusverkon tilasta ja kunnosta yliaaltojen kannalta. Atrian teollisuusverkossa on ollut komponenttien hajoamista ja syytä tälle ei välttämättä ole ollut ja täten haluttiin selvittää olisiko yliaallot syypää tähän tuotannon seisauksiin ja komponenttien rikkoutumiseen. Pääkeskuksilta mitattiin yliaaltojen lisäksi jännitesäröt ja vaihtelut. Pääkeskuksien yliaaltopitoisuuteen vaikutti pääkeskuskuormat, jota käyn tässä opinnäytetyössäni läpi.

7 7 2 VIRTA- JA JÄNNITEYLIAALLOT 2.1 Harmoniset ja epäharmoniset yliaallot Yliaallot voidaan luokitella harmonisiin yliaaltoihin, jotka ovat 50 Hz:n perustaajuisen virran tai jännitteen monikertoja ja epäharmonisiin, jotka eivät ole perustaajuisen monikertoja. Harmonisten yliaaltojen järjestysluku saadaan kaavan 1 mukaan. Jos virran tai jännitteen jakso toistuu samanlaisena, vaikkei olisikaan sinimuotoinen, niin saadaan harmonisia yliaaltoja. Kuvassa 1 jakso toistuu samanlaisena ja täten on harmoninen, vaikka se ei olisikaan sinimuotoinen. Kuvasta 2 nähdään, ettei jakso toistu harmonisena, mikä tekee siitä epäharmonisen. Kuva 1. Säröytynyt jännite harmonisen yliaallon vuoksi. /2/ Kuva 2. Säröytynyt jännite epäharmonisen yliaallon vuoksi. /2/ Harmonisia yliaaltojen järjestyslukua n kuvataan yleensä yliaaltokomponentin taajuuden suhteessa perusaaltoon, joka on 50 Hz, kaavan 1 mukaan. n = f n f 1 (1), missä f n = yliaallon taajuus

8 8 f 1 = perusaalton taajuus Yliaaltotarkastelu perustuu Fourier-analyysiin, jonka mukaan jaksollinen funktio voidaan esittää tasakomponentin, perustaajuisen komponentin ja harmonisten yliaaltojen summana, kuten kaavassa 2 on esitetty. n=1 n=1 (2) f(x) = 1 2 a 0 + a n cos (n 2π T x) + b n sin (n 2π T x), missä 1 2 a 0 = tasakomponentti T = jakson pituus a n ja b n = Fourier sarjan kertoimia 2.2 Virtayliaaltojen lähteet sähköverkossa Virtayliaaltojen lähteinä voidaan pitää kaikkia verkon komponentteja, jotka eivät ota sinimuotoista virtaa verkosta Purkauslamput Teollisuudessa on paljon purkaus- ja loistelamppuja, jotka ovat epälineaarista kuormaa ja ne tarvitsevat kuristimen virranrajoittamiseen. Tehokerroin jää tällöin huonoksi ja sitä parannetaan rinnakkaiskompensoinnilla. /3/ Uusien elektronisten liitäntälaitteiden toiminta perustuu verkkojännitteen vaihtosuuntaamiseen suurilla taajuuksilla (>20 khz), joista syntyy 3:ta virtayliaaltoa. /3/ Hakkuriteholähteet Tietokoneet ovat hyvä esimerkki, jotka sisältävät hakkuriteholähteen. Tietokoneen komponentit, kuten emolevy toimii tasasähköllä, joten vaihtosähkö muutetaan hakkuriteholähteessä tasasähköksi. Virran aaltomuoto poikkeaa suuresti sinimuotoisesta ja tällainen epälineaarinen virta sisältää osan perusaallosta ja paljon harmonisia yliaaltokomponentteja, kuten 3:ta virtayliaaltoa. /3/

9 Suuntaajat Suuntaajaksi kutsutaan laitetta, joka muokkaa jännitteen tai virran tai molempien käyrämuotoa laitteelle sopivaksi, muokkaus tapahtuu joko vaihtojännitteestä tai virrasta tasajännitteeksi tai virraksi tai toisinpäin, eli tasajännitteestä tai -virrasta vaihtojännitteeksi tai -virraksi. Taajuusmuuttajat ovat hyviä esimerkkejä siitä, jotka omaavat tasa- ja vaihtosuuntauksen. /5/ Suuntaajakäytöt lisääntyvät koko ajan teollisuudessa hyvien ominaisuuksien vuoksi, niissä ei ole kuluvia osia, säätö nykytekniikalla on tarkkaa ja niissä on korkea hyötysuhde. Suuntaajan ongelmana ovat epäsinimuotoiset virtayliaallot ja tämä aiheuttaa verkkoimpedanssien vuoksi myös jänniteyliaaltoja eli jännitteen vääristymistä sinimuodosta. Suuntaajan rakenteen perusteella voidaan selvittää, mitä yliaaltoja se aiheuttaa verkkoon. Teoreettiset yhtälöt perustuvat seuraaviin oletuksiin, mutta likimäärin ne pitävät paikkansa, vaikka oletukset eivät täysin täyttyisikään: Verkko on symmetrinen. Verkon jännite on sinimuotoinen. Verkon impedanssi on nolla. Suuntaajan edessä ei käytetä erillistä kommutointikuristinta. Suuntaajan kaikkien tyristorien ohjauskulma on sama. Suuntaajan tasavirta on täysin tasaista. Jos nämä oletukset ovat voimassa, saadaan suuntaajan syöttämille yliaalloille yleispätevä yhtälö. /3/ n = p i ± 1 (3), missä n = yliaallon järjestysluku p = pulssiluku

10 10 i = kokonaisluku(1, 2, 3 n) Syntyneiden yliaaltojen suuruus voidaan laskea kaavalla 4. I vn = I v1 n (4), missä I vn = virran n. aallon tehollisarvo I v1 = virran perusaallon tehollisarvo n = aallon järjestysluku Tavallisin ja yleisin suuntaajatyyppi teollisuusverkossa on kolmivaiheinen kuusipulssisuuntaaja, joka edellä esitetyn yhtälön aiheuttaa parittomia yliaaltoja kuten 5:tä, 7:tä, 11:ttä ja 13:tta. Näitä yliaaltoja voidaan vähentää, kun kuusipulssisuuntaajan tilalle laitetaan kaksitoistapulssisuuntaaja, tämän ansiosta päästään eroon 5. ja 7. yliaallosta. 2.3 Yliaaltojen tarkastelu sähköverkossa Yliaaltoja voidaan kuvata ns. virtalähdeajatteluna, jolla tarkoitetaan, että yliaaltolähde toimii virtalähteenä, joka syöttää verkkoon yliaaltovirtaa. Suuntaajat ovat hyvä esimerkki tällaisesta lähteestä, joten kuvassa 3 on esitetty juuri 6- pulssisuuntaajan generoimat yliaallot. Kuva 3. 1-vaihe sijaiskytkentä.

11 11 Harmoniset jänniteyliaallot aiheutuvat virtayliaaltojen aiheuttamista vastaavan taajuisista jännitehäviöistä verkon impedansseissa. Kuvassa 4 on esimerkki 5. yliaallon tapauksessa. Kuva jänniteyliaallon syntyminen. U 5 = Z k5 I 5 (5), missä U 5 = Viides jänniteyliaalto Z k5 = Viides yliaaltoimpedanssi I 5 = Viides virtayliaalto 2.4 Säröytyminen Harmonisella virta- tai jännitekokonaissäröllä, eli THD:llä kuvataan harmonisten yliaaltojen määrää suhteessa perustaajuiseen komponenttiin, joka määritellään kaavan 6 mukaan. Kyseinen kaava käy harmonisille virta- ja jänniteyliaalloille. THD% = (, missä n=2 I n I 1 ) 2 100% (6)

12 12 I n = yliaaltovirta I 1 = perustaajuinen virta Vaihtovirrat ja jännitteet säröytyvät, kun niiden käyrämuoto poikkeaa sinimuodosta. Epälineaaristen kuormitusten verkosta ottamat tai verkkoon syöttävät virrat lisäävät verkkojännitteen säröyttä. Muodoltaan perustaajuisesta sinikäyrästä poikkeavat virrat aiheuttavat verkon impedansseissa jännitehäviöitä, joka johtaa jännitteen säröytymiseen, mutta toisaalta myös säröytynyt jännite aiheuttaa sinimuodosta poikkeavia virtoja lineaarisillakin kuormituksilla. Kuvassa 5 on esitetty yliaallon aiheuttama virran ja jännitteen säröytyminen. /1/ Kuva 5. Vaiheen L1 yliaallon aiheuttama virran ja jännitteen säröytyminen. /7/ Generaattoreissa, moottoreissa ja muuntajissa esiintyy myös jonkin verran jännitteen säröytymistä epälineaarisuuden takia. /1/

13 Yliaaltojen aiheuttajat ja haitat Virtayliaaltojen aiheuttajia ovat mm. tasa- ja vaihtosuuntaajakäytöt, jota löytyy nykypäivän teollisuudesta paljon, toimistotilojen elektroniikka, kuten tietokoneet joissa on hakkuriteholähde ja purkauslamput, jota on työkohteessani tuhansia loisteputkivalaisimia. /1/ UPS-laitteisto voi myös aiheuttaa verkkosyötön puolelle yliaaltoja, vaikka eliminoivat tehokkaasti UPS:n kuormalta verkkojännitteen amplitudin ja taajuusvaihtelut sekä harmoniset yliaallot. Merkittävä häiriön aiheuttaja on huoltamattomat UPS-laitteet sekä niiden kuivahtaneet akut ja suuritehoiset laturit tai muut tasasuuntaajat, jotka ovat melkein tyhjäkäynnillä ja taas pian täydellä teholla, ovat ongelmallisia sähkön laadun kannalta. /1/ Yliaallot aiheuttavat häviöiden kasvua sähköverkossa, kuten myös laitteiden kuormitettavuuden alentumista. Automaatiolaitteiden ja suojareleiden virhetoiminnot voivat johtua myös tästä, samoin mittareiden virhenäyttämiset. Laskutusmittauksessa yliaallot aiheuttavat pätö-, loisteho- ja energialukemien muutoksia. /1/

14 14 3. yliaaltovirta esiintyy haitallisena, kun se summautuu vaihejohtimista nollajohtimeen ja leviää verkkoon. Liian suuri virta nollajohtimissa voi aiheuttaa tulipalovaaran, lämpenemistä ja eristeiden sulamisen. Ongelma aiheutuu perustaajuisen virran ja 3. virtayliaallon yhteisvaikutuksena. Kuva 6 esittää virtojen summautumista nollajohtimeen. /1/ Kuva 6. Nolla-johdossa kulkevat kolmannet harmoniset yliaaltovirrat. Perustaajuinen symmetrinen kolmivaihekuorma ei kuormita pienjänniteverkon nollajohdinta juuri lainkaan ja epäsymmetrisellä kuormalla enintään saman verran kuin eniten kuormitettu vaihejohdin. /1/ Yliaallot voivat aiheuttaa pahimmillaan verkossa resonanssitilanteen. Resonanssi voi olla rinnakkais- tai sarjaresonanssia.

15 15 Rinnakkaisresonanssipiiri muodostuu loistehon kompensointikondensaattoreiden kapasitanssista ja verkon induktanssista. Tämä ilmiö voi vahvistaa yliaaltolähteiden aiheuttamia yliaaltovirtoja pienjänniteverkossa kertaisiksi. Yliaaltovirran vahvistuminen aiheuttaa kondensaattoreiden ylikuormittumista ja siten termisiin vaurioihin. Kuvassa 7 on rinnakkaisresonanssipiiri ja sen sijaiskytkentä. /7/ Kuva 7. Rinnakkaisresonanssipiiri ja sijaiskytkentä. /7/ Kompensointikondensaattorin ja yliaaltolähteen välisten muuntajien induktanssien sarjakytkennässä voi muodostua sarjaresonanssi. Yliaaltolähteen impedanssi voi olla jollakin taajuudella pieni ja kompensointikondensaattorin virta suuri, mikä johtaa kondensaattorin termisiin vaurioihin. Kuvassa 8 on sarjaresonanssipiiri ja sen sijaiskytkentä. /7/ Kuva 8. Sarjaresonanssipiiri ja sijaiskytkentä. /7/

16 Virtayliaaltojen pienentäminen Virtayliaaltoja voidaan pienentää tai jopa eliminoida kokonaan seuraavilla tavoilla Suurempi pulssiluku Kun pulssilukua kasvatetaan kuusipulssisuuntaajasta kaksitoistapulssisuuntaajaan, yliaaltojen järjestysluku kasvaa ja tehollisarvo pienenee edellä esitetyillä kaavoilla 3 ja 4. Pulssiluvun kasvattaminen on tavallista suurimmilla moottoreilla, jonka teho on megawatin luokkaa Imupiiri Rakenteeltaan imupiiri on yksinkertaisesti sarjaresonanssipiiri, joka viritetään halutulle yliaaltotaajuudelle. Imupiiri luo yliaaltovirralle sulkeutumishaaran sähköverkon rinnalle. Resonanssitaajuudella sarjaresonanssipiirin impedanssi on vain käämin resistanssin suuruinen, sulkeutuu haluttu virtayliaalto imupiirin kautta eikä verkon kautta jossa on suurempi impedanssi. Imupiirit voivat suodattaa n % yliaalloista. Imupiiri toimii myös kompensointikondensaattorina, kun se on perustaajuudeltaan kapasitiivinen ja tuottaa induktiivista loistehoa. Kuvassa 9 on esitetty 5. ja 7. imupiirin sijaiskytkentä. /7/ Kuva ja 7. imupiirin sijaiskytkentä.

17 Aktiivisuodatin Aktiivisuodatinta voidaan ajatella yliaaltovirtalähteeksi, koska se syöttää verkkoon vastakkaisessa vaiheessa olevia yliaaltoja, jotka kumoavat verkon yliaallot. Aktiivisuodatin on tehokas suodattamaan taajuudeltaan ja suuruudeltaan muuttuvat yliaallot. Kuvassa 10 on esitetty aktiivisuodattimen toimintaperiaate. /3/ Kuva 10. Aktiivisuodattimen toimintaperiaate Estokelaparisto Rakenteeltaan estokelaparisto on imupiirin kaltainen, jonka viritystaajuus on valittu pienemmäksi kuin verkossa esiintyvät yliaallot, joka yleensä on 189 Hz: ä. Estokelapariston tarkoituksena on estää kompensointikondensaattoria joutumasta rinnakkaisresonanssiin verkon kanssa ja samalla se pienentää hieman yliaaltoosuutta verkossa, jonka vaikutus on n %. Päätehtävä estokelaparistolla on toimia loistehon kompensoinnissa ja estää resonanssitilanteet. /7/

18 18 3 TARKASTELTAVA VERKKO JA MITATTAVAT KOH- TEET 3.1 Pelkistetyn verkon rakenne Atrian teollisuusverkkoa syöttää kolme sähköasemaa, kukin 20 kv:n lähtöä, kuten kuvista 12, 13 ja 14 näkyy. Atrialla on yhteensä 16 muuntamoa, joista 9 muuntamosta mitattiin pääkeskukset. Näistä 20 kv:n muuntamoista jännite muunnettiin pienjännitteeksi eli 400 V:si. Kuvassa 11 on esitetty muuntamoittain mitattujen pääkeskusten määrä. Kuviin 12, 13 ja 14 on piirretty ne keskukset, jotka mitattiin työssäni. Kuva 11. Koko Atrian pelkistetty 20 kv:n teollisuusverkko.

19 Kuva 12. Mitatut keskukset muuntamoista M2, M3, M9, M14, M16. 19

20 Kuva 13. Mitatut keskukset muuntamosta M8. 20

21 21 Kuva 14. Mitatut keskukset muuntamoista M7, M10, M Mittauksen kohteet ja kuormat Mittaukset tehtiin pääkeskuksille, joita ehdittiin mittaamaan 28 kpl:tta. Nurmon Atrialla on 56 kpl pääkeskuksia ja Kauhajoen Atrialla on 2 kpl:tta pääkeskuksia. Tästä Nurmossa sijaitsevasta 56 pääkeskuksesta karsittiin puolet pois lähinnä ajan tai hankalien keskusten takia, joiden rakenteita olisi pitänyt purkaa, että saataisiin

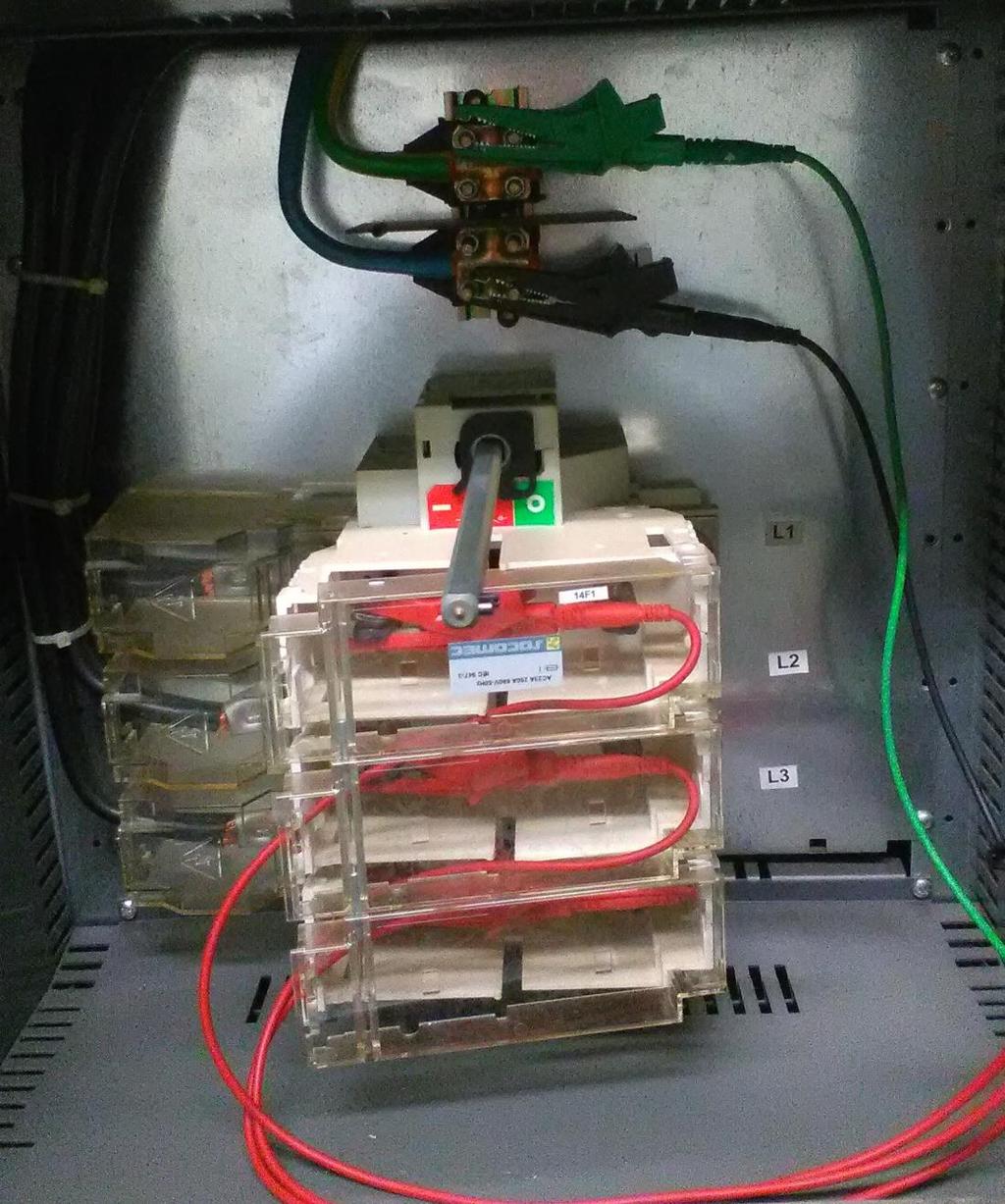

22 22 mittajohtimet kiinni ja Kauhajoen keskuksiin ei aika riittänyt. Pääkeskuksia syötti 1000 kva tai 1600 kva muuntaja, jokaiselle pääkeskukselle on oma muuntajansa, paitsi PK 21:llä, jota syötti muuntajat T1 ja T3. Kuvassa 15 on PK71VLK, joka on muuntamosta 7 ja jota syöttää muuntaja 1. Kirjainyhdistelmä VLK kertoo, mitä keskus syöttää ja minkälaista kuormaa keskuksessa on, kuten V = valaistusta, L = LVI-laitteita ja K = kylmälaitteita. Muita tunnuksia on A = Atk-laitteet (UPS), P = prosessilaitteet ja NK = keskus, jossa eri järjestelmä. Pääkeskuksien kuorma oli pääsääntöisesti prosessikuormaa, kuten taajuusmuuttaja ohjattuja moottoreita, kompressoreita ja kuljettimia sekä kylmä-, LVI- ja valaisinlaitteita. Näistä voi päätellä, että verkosta löytyy ainakin 3:ta yliaaltoa, joka johtuu purkauslampuista sekä 5:tä ja 7:tä yliaaltoa, jotka johtuvat 6-pulssisuuntaajista. Kuva 15. Mitattavana oleva PK71VLK. Mittalaitteen virtasilmukat asennettiin pääkytkimen syöttävälle puolelle ja jänniteliittimet etukoje sulakkeiden kahvaan kiinni hauenleuoilla, PE- ja N- johtimet lai-

23 tettiin yleensä pääkeskuksen runkoon kiinni. Työssä käytettiin jännitetyöhanskoja ja kypärää jännitejohtimien asennuksessa. 23

24 24 4 MITTALAITE Mittaukset suoritettiin Metrel MI 2592 Power Q4 verkko-analysaattorilla. Analysaattorissa on neljä virtakanavaa, johon kytkettiin virran mittaussilmukat, jotka pystyvät mittaamaan virtaa aina 3000 A asti, sekä neljä jännitekanavaa, jotka pystyvät mittaamaan jännitettä 1000 VRMS asti. Jännitteen mittausjohtimien toiseen päähän oli laitettu hauenleukapäätteet. Analysaattoriin on ennalta tallennettu mm. EN 50160: 2007 ja IEC standardit. Analysaattori pystyy tallentamaan 509 erilaista sähkönlaadullista parametria mittauskohteesta. Kuvassa 16 on esitetty verkkoanalysaattori, jolla mittasin keskuksia. /4/ Kuva 16. Metrel MI 2592 Power Q4 -verkkoanalysaattori.

25 25 Analysaattori mahdollistaa n. 15 tuntia yhtäjaksoisen mittauksen täydellä akulla, pidemmissä mittauksissa analysaattori oli ladattavana. Metrel MI 2592 Power Q4 verkko-analysaattori pystyy näyttämään reaaliaikaiset mittaukset, kuten virran, jännitteen, tehot, cos sekä yliaallot ja THD:t ja tallentamaan paljon tietoa mittauksen kohteesta. Kuvassa 17 on esitetty jännitteen mittaus hauenleukoja käyttäen. Kuva 17. Hauenleukojen käyttö jännitteen mittauksessa.

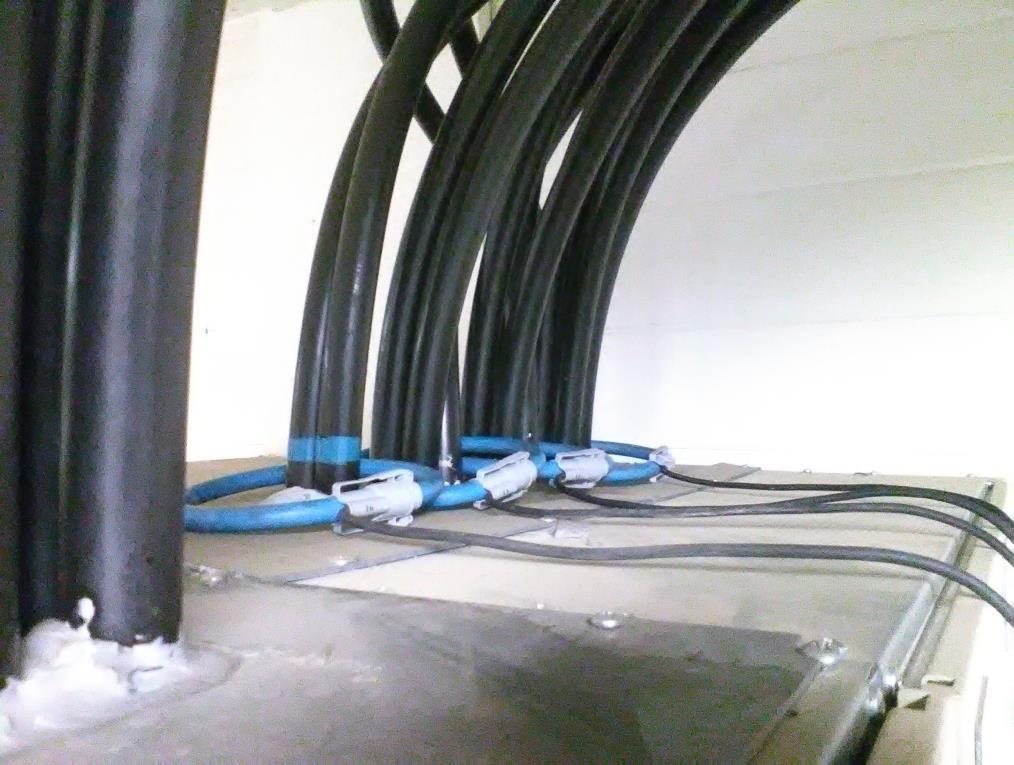

26 26 Mittauksissa käytettiin joustavia virranmittausprobeja, joiden tarkkuus on n. 1,5 %. Probet asennettiin vaiheen ympärille, muutamissa pääkeskuksissa oli vaikeuksia asentaa virranmittausprobeja, kun vaiheet olivat liian lähekkäin toisiaan, ongelmasta selvittiin puukiilan avulla, jolla saatiin vaiheiden välille tarvittava tila probejen asennukseen. Kuvassa 18 on esitetty virranmittausprobejen asennus vaiheiden ympärille. Kuva 18. Virranmittausprobet.

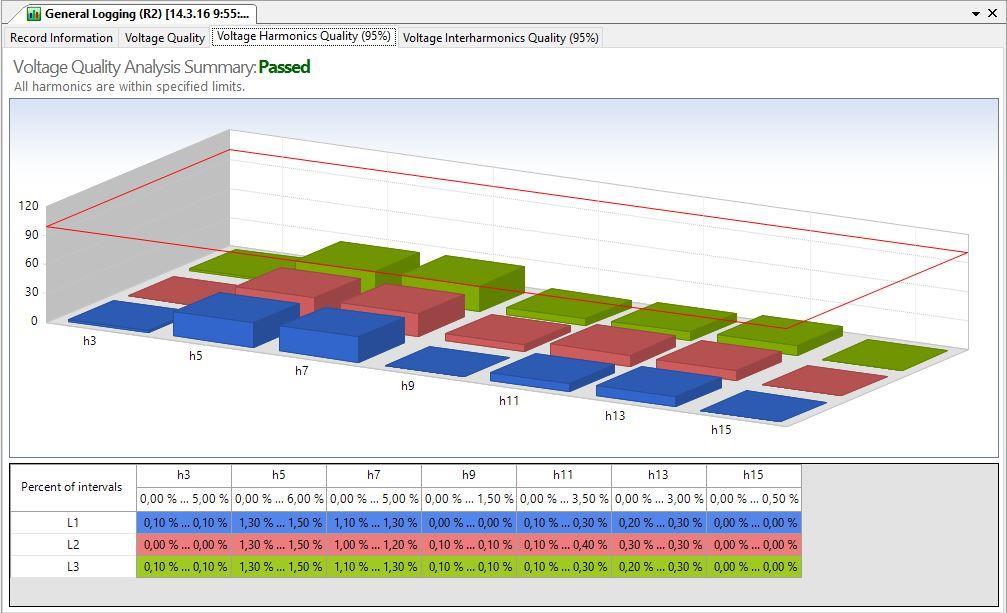

27 27 Metrelin kotisivuilta voi ladata Metrel PowerView ohjelman, jolla pystyy tarkastelemaan tuloksia, tällä ohjelmalla pystyy myös ajamaan EN standardin tarkastelun, joka vertaa tuloksia kyseiseen standardiin ja päättää ovatko arvot hylättyjä vai läpipäässeet. Kuvassa 19 on esitetty Metrel PowerView ohjelman jänniteyliaalto näkymä ja testin läpipääsy. Kuva 19. PK 21-jänniteyliaaltojen testin läpipääsy.

28 28 5 VERKON MITTAUKSET JA ANALYYSI 5.1 Standardi EN50160 Työssä tarkasteltiin pääsääntöisesti yliaaltojännitteitä. Jännitevaihtelut standardin mukaan viikon pituisen mittausjakson aikana, jakelujännitteen tehollisarvojen 10 minuutin jaksoilta mitatuista keskiarvoista 95 % tulee olla välillä Un ± 10 % (207 V V) sekä kaikkien jakelujännitteen tehollisarvojen 10 minuutin keskiarvojen tulee olla välillä Un + 10 % / - 15 % (195,5 V 253 V. /6/ Harmonisilla yliaaltojännitteillä jakeluverkon kokonaissärökerroin eli THD tulee olla pienempi tai yhtä suuri kuin 8 %, kuten myös harmonisten yliaaltojännitteiden suurimmat sallitut arvot prosentteina perustaajuisesta jännitteestä, taulukon 1 mukaan. /6/ Taulukko 1. Harmonisten yliaaltojännitteiden sallitut arvot. /6/ Kolmella jaottomat Järjestysluku n Parittomat yliaallot Suhteellinen jännite Kolmella jaolliset Järjestysluku n Suhteellinen jännite Parilliset yliaallot Järjestysluku n Suhteellinen jännite 5 6,0 % 3 5,0 % 2 2,0 % 7 5,0 % 9 1,5 % 4 1,0 % 11 3,5 % 15 0,5 % ,5 % 13 3,0 % 21 0,5 % 17 2,0 % 19 1,5 % 23 1,5 % 25 1,5 % 5.2 Mittausten analysointi Mittaustuloksia verrataan standardin EN jännitevaihtelu ja yliaalto kohtiin. Mittaustulokset ovat n. 2 tunnin pituisia, 10 minuutin näytteenotolla. Kahden tunnin mittauspituuteen päädyttiin, koska pääkeskuksia on niin paljon ja aika ei riittänyt kaikkien pääkeskusten mittaamiseen, muutama pääkeskus oli pitempään mittauksessa. Mittaamistani pääkeskuksista, 2 pääkeskusta eivät täyttä-

29 29 neet standardin EN jänniteyliaaltostandardia ja 1 pääkeskuksen mittaustulokset jouduttiin hylkäämään huonosti kiinnitetyn N-johtimen vuoksi. Jännitevaihtelu kaikista mittaamistani pääkeskuksista ei ylittänyt tai alittanut standardin asettamia rajoja, joten jännitevaihtelut ovat kunnossa. 5.3 Muuntamo 2, pääkeskukset 21, 22, 24 ja 25 Mitatut pääkeskukset muuntamossa 2, ovat hyvässä kunnossa mittaustulosten perusteella. PK22VPL:n 5. ja 7. yliaaltojännite on vähän koholla, mikä johtuu 6- pulssisuuntaajista jotka ohjaavat prosessi- ja LVI-laitteista. Taulukko 2. Jännitevaihtelut ja jännite THD:t muuntamosta 2. L 1 L 2 L 3 PK21K 234,00 V - 235,40 V 233,80 V - 235,00 V 234,60 V - 235,60 V PK22VPL 231,20 V - 233,00 V 232,00 V - 233,80 V 232,20 V - 234,20 V PK24SEKA 230,20 V - 232,60 V 232,20 V - 234,40 V 232,40 V - 234,80 V PK25PLK 230,40 V - 232,70 V 232,00 V - 234,30 V 232,20 V - 234,60 V THD-U L1 THD-U L2 THD-U L3 PK21K 1,70 % - 2,00 % 1,70 % - 2,00 % 1,70 % - 2,00 % PK22VPL 3,10 % - 3,30 % 3,10 % - 3,30 % 3,20 % - 3,40 % PK24SEKA 2,20 % - 2,40 % 2,40 % - 2,60 % 2,30 % - 2,40 % PK25PLK 1,70 % - 2,10 % 1,80 % - 2,10 % 1,70 % - 2,00 % Taulukko 3. Muuntamon 2 jänniteyliaallot vaiheille L1, L2 ja L3. PK21P U 3 U 5 U 7 U 9 U 11 U 13 L1 0,10 % - 0,10 % 1,30 % - 1,50 % 1,10 % - 1,30 % 0,00 % - 0,00 % 0,10 % - 0,30 % 0,20 % - 0,30 % L2 0,00 % - 0,00 % 1,30 % - 1,50 % 1,00 % - 1,20 % 0,10 % - 0,10 % 0,10 % - 0,40 % 0,30 % - 0,30 % L3 0,10 % - 0,10 % 1,30 % - 1,50 % 1,10 % - 1,30 % 0,10 % - 0,10 % 0,10 % - 0,30 % 0,20 % - 0,30 % PK22VPL L1 0,30 % - 0,30 % 2,10 % - 2,40 % 2,10 % - 2,20 % 0,20 % - 0,30 % 0,40 % - 0,50 % 0,20 % - 0,30 % L2 0,20 % - 0,50 % 2,00 % - 2,40 % 2,00 % - 2,40 % 0,30 % - 0,30 % 0,30 % - 0,40 % 0,10 % - 0,20 % L3 0,10 % - 0,40 % 2,20 % - 2,50 % 2,10 % - 2,40 % 0,10 % - 0,10 % 0,30 % - 0,30 % 0,20 % - 0,20 % PK24SEKA L1 0,70 % - 0,80 % 1,60 % - 1,80 % 1,10 % - 1,30 % 0,20 % - 0,30 % 0,30 % - 0,50 % 0,30 % - 0,40 % L2 0,60 % - 0,90 % 1,70 % - 1,80 % 1,40 % - 1,60 % 0,10 % - 0,10 % 0,40 % - 0,40 % 0,30 % - 0,30 % L3 0,50 % - 0,60 % 1,50 % - 1,70 % 1,40 % - 1,50 % 0,10 % - 0,10 % 0,40 % - 0,60 % 0,50 % - 0,60 %

30 30 PK25PLK L1 0,10 % - 0,30 % 1,40 % - 1,60 % 0,90 % - 1,10 % 0,10 % - 0,20 % 0,20 % - 0,30 % 0,30 % - 0,30 % L2 0,10 % - 0,20 % 1,40 % - 1,70 % 0,80 % - 1,00 % 0,10 % - 0,20 % 0,10 % - 0,30 % 0,30 % - 0,40 % L3 0,10 % - 0,20 % 1,40 % - 1,60 % 0,80 % - 1,00 % 0,10 % - 0,10 % 0,20 % - 0,30 % 0,20 % - 0,30 % 5.4 Muuntamo 3, pääkeskukset 31 ja 34 Puistomuuntamo on hyvässä kunnossa, ei suurempia jännitevaihteluita ja jänniteyliaallotkin ovat rajan sisäpuolella. Pientä nousua U5 ja U7, johtunee prosessilaitteita ohjaavista 6-pulssisuuntaajista. Taulukko 4. Jännitevaihtelut ja jännite THD:t muuntamosta 3. L 1 L 2 L 3 PK31L 230,60 V - 234,40 V 230,20 V - 234,00 V 231,60 V - 235,20 V PK34P 231,80 V - 233,60 V 231,40 V - 233,60 V 232,80 V - 235,00 V THD-U L1 THD-U L2 THD-U L3 PK31L 2,40 % - 2,60 % 2,30 % - 2,60 % 1,80 % - 2,20 % PK34P 2,60 % - 2,80 % 2,50 % - 2,70 % 2,80 % - 3,00 % Taulukko 5. Muuntamon 3 jänniteyliaallot vaiheille L1, L2 ja L3. PK31L U 3 U 5 U 7 U 9 U 11 U 13 L1 0,10 % - 0,30 % 1,80 % - 2,20 % 1,40 % - 1,50 % 0,10 % - 0,10 % 0,20 % - 0,30 % 0,00 % - 0,00 % L2 0,10 % - 0,10 % 1,80 % - 2,20 % 1,20 % - 1,30 % 0,10 % - 0,10 % 0,10 % - 0,30 % 0,00 % - 0,00 % L3 0,20 % - 0,30 % 1,90 % - 2,20 % 1,50 % - 1,70 % 0,10 % - 0,20 % 0,10 % - 0,10 % 0,10 % - 0,10 % PK34P L1 0,30 % - 0,30 % 2,10 % - 2,40 % 2,10 % - 2,20 % 0,20 % - 0,30 % 0,40 % - 0,50 % 0,20 % - 0,30 % L2 0,20 % - 0,50 % 2,00 % - 2,40 % 2,00 % - 2,40 % 0,30 % - 0,30 % 0,30 % - 0,40 % 0,10 % - 0,20 % L3 0,10 % - 0,40 % 2,20 % - 2,50 % 2,10 % - 2,40 % 0,10 % - 0,10 % 0,30 % - 0,30 % 0,20 % - 0,20 % 5.5 Muuntamo 6, pääkeskukset 61, 62, 63, 64, 65, 66 ja 67 Kaikki muut pääkeskukset paitsi 61 ovat loistavassa kunnossa. Havaittavissa on 5. jänniteyliaallon rajan ylitystä vaiheilla L1 ja L2, jonka raja on 6 %. Jänniteyliaallon ylitys johtuu LVI- ja kylmälaitteita ohjaavista 6-pulssisuuntaajista eli taa-

31 31 juusmuuttajista. Pääkeskus 61:ssä on yhteensä 12 taajuusmuuttajalähtöä ja 300 kvarin loistehon kompensointikondensaattori sekä 75 kvarin erillisparisto. Jatkotoimenpiteenä on keskuksen pitempiaikainen mittaus viikon ajalta ja 5. yliaallon imupiirin mitoitus ja asennus kondensaattoriparistojen tilalle, mikä samalla hoitaa osan loistehon kompensointi tarpeesta. Taulukko 6. Jännitevaihtelut ja jännite THD:t muuntamosta 6. L 1 L 2 L 3 PK61VLK 232,40 V - 233,20 V 232,20 V - 233,20 V 232,60 V - 234,00 V PK62P 232,40 V - 235,00 V 232,60 V - 235,00 V 232,60 V - 235,20 V PK63P 231,60 V - 233,80 V 229,80 V - 233,60 V 231,60 V - 233,60 V PK64P 228,80 V - 236,20 V 221,60 V - 229,00 V 228,60 V - 236,00 V PK65P 231,20 V - 235,80 V 231,00 V - 236,00 V 231,20 V - 235,20 V PK66P 230,40 V - 235,40 V 230,40 V - 235,60 V 230,40 V - 235,40 V PK67P 230,20 V - 232,20 V 231,20 V - 233,20 V 230,80 V - 232,80 V THD-U L1 THD-U L2 THD-U L3 PK61VLK 6,30 % - 7,20 % 5,40 % - 6,20 % 5,20 % - 5,80 % PK62P 1,80 % - 2,00 % 1,80 % - 2,00 % 1,90 % - 2,00 % PK63P 1,50 % - 2,70 % 1,40 % - 2,70 % 1,40 % - 2,70 % PK64P 1,40 % - 2,10 % 1,30 % - 2,20 % 1,40 % - 2,00 % PK65P 1,70 % - 2,30 % 1,80 % - 2,20 % 1,80 % - 2,30 % PK66P 1,40 % - 2,10 % 1,40 % - 2,10 % 1,40 % - 2,00 % PK67P 2,20 % - 2,30 % 2,10 % - 2,40 % 2,10 % - 2,40 % Taulukko 7. Muuntamon 6 jänniteyliaallot vaiheille L1, L2 ja L3. PK61VLK U 3 U 5 U 7 U 9 U 11 U 13 L1 0,80 % - 0,90 % 6,20 % - 7,20 % 0,30 % - 0,40 % 0,20 % - 0,20 % 0,00 % - 0,00 % 0,00 % - 0,00 % L2 1,00 % - 1,10 % 5,30 % - 6,10 % 0,60 % - 0,80 % 0,20 % - 0,20 % 0,00 % - 0,00 % 0,00 % - 0,00 % L3 0,80 % - 0,90 % 5,10 % - 5,80 % 0,60 % - 0,70 % 0,20 % - 0,20 % 0,00 % - 0,00 % 0,00 % - 0,00 % PK62P L1 0,10 % - 0,20 % 1,40 % - 1,60 % 1,00 % - 1,10 % 0,20 % - 0,30 % 0,30 % - 0,40 % 0,10 % - 0,20 % L2 0,10 % - 0,10 % 1,40 % - 1,50 % 1,00 % - 1,20 % 0,10 % - 0,10 % 0,30 % - 0,40 % 0,20 % - 0,30 % L3 0,10 % - 0,10 % 1,40 % - 1,60 % 1,10 % - 1,30 % 0,10 % - 0,10 % 0,10 % - 0,30 % 0,10 % - 0,20 % PK63P L1 0,10 % - 0,20 % 1,30 % - 2,10 % 0,60 % - 1,20 % 0,10 % - 0,10 % 0,10 % - 0,50 % 0,10 % - 0,40 % L2 0,10 % - 0,40 % 1,10 % - 2,10 % 0,60 % - 1,20 % 0,10 % - 0,10 % 0,10 % - 0,50 % 0,10 % - 0,40 % L3 0,10 % - 0,20 % 1,20 % - 2,10 % 0,70 % - 1,20 % 0,10 % - 0,10 % 0,10 % - 0,50 % 0,10 % - 0,40 % PK64P

32 32 L1 0,10 % - 0,60 % 0,80 % - 1,80 % 0,60 % - 0,90 % 0,20 % - 0,40 % 0,10 % - 0,60 % 0,10 % - 0,50 % L2 0,40 % - 1,40 % 0,50 % - 1,30 % 0,60 % - 1,10 % 0,30 % - 0,50 % 0,10 % - 0,50 % 0,10 % - 0,40 % L3 0,10 % - 0,30 % 1,00 % - 1,70 % 0,60 % - 1,00 % 0,10 % - 0,30 % 0,10 % - 0,60 % 0,10 % - 0,40 % PK65P L1 0,20 % - 0,50 % 1,50 % - 1,90 % 0,70 % - 0,90 % 0,20 % - 0,20 % 0,10 % - 0,30 % 0,20 % - 0,60 % L2 0,20 % - 0,60 % 1,40 % - 1,80 % 0,90 % - 1,00 % 0,20 % - 0,30 % 0,10 % - 0,30 % 0,30 % - 0,60 % L3 0,10 % - 0,20 % 1,50 % - 1,80 % 0,80 % - 1,00 % 0,10 % - 0,10 % 0,10 % - 0,30 % 0,30 % - 0,70 % PK66P L1 0,10 % - 0,30 % 1,00 % - 1,80 % 0,70 % - 1,00 % 0,10 % - 0,10 % 0,10 % - 0,40 % 0,10 % - 0,40 % L2 0,10 % - 0,30 % 1,10 % - 1,70 % 0,80 % - 1,10 % 0,00 % - 0,00 % 0,10 % - 0,40 % 0,10 % - 0,70 % L3 0,10 % - 0,30 % 1,00 % - 1,60 % 0,80 % - 1,10 % 0,00 % - 0,00 % 0,10 % - 0,30 % 0,10 % - 0,70 % PK67P L1 0,30 % - 0,30 % 1,60 % - 1,80 % 1,20 % - 1,30 % 0,40 % - 0,50 % 0,10 % - 0,10 % 0,30 % - 0,30 % L2 0,30 % - 0,40 % 1,50 % - 1,70 % 1,30 % - 1,50 % 0,30 % - 0,30 % 0,10 % - 0,20 % 0,30 % - 0,30 % L3 0,30 % - 0,40 % 1,60 % - 1,90 % 1,20 % - 1,30 % 0,30 % - 0,30 % 0,30 % - 0,30 % 0,30 % - 0,40 % 5.6 Muuntamo 7, pääkeskukset 71, 72 ja 73 Muuntamo 7 on hyvässä kunnossa, vaikka pientä kohoumaa PK71VLK:n 5. ja 7. jänniteyliaallossa. Johtuu 6-pulssisuuntaajista, jotka ohjaavat LVI- ja kylmälaitteita. Taulukko 8. Jännitevaihtelut ja jännite THD:t muuntamosta 7. L 1 L 2 L 3 PK71VLK 231,80 V - 233,20 V 231,80 V - 233,40 V 232,20 V - 233,80 V PK72P 232,00 V - 233,40 V 232,00 V - 233,20 V 231,80 V - 233,20 V PK73P 227,80 V - 235,80 V 228,00 V - 235,40 V 229,00 V - 236,00 V THD-U L1 THD-U L2 THD-U L3 PK71VLK 3,30 % - 3,60 % 3,20 % - 3,60 % 3,00 % - 3,20 % PK72P 1,50 % - 1,60 % 1,60 % - 1,70 % 1,50 % - 1,60 % PK73P 1,30 % - 2,70 % 1,40 % - 2,20 % 1,30 % - 2,10 % Taulukko 9. Muuntamon 7 jänniteyliaallot vaiheille L1, L2 ja L3. PK71VLK U 3 U 5 U 7 U 9 U 11 U 13 L1 0,10 % - 0,30 % 2,20 % - 2,50 % 1,60 % - 1,70 % 0,00 % - 0,00 % 1,70 % - 2,00 % 0,10 % - 0,10 % L2 0,10 % - 0,10 % 2,30 % - 2,50 % 1,40 % - 1,50 % 0,10 % - 0,20 % 1,70 % - 2,00 % 0,10 % - 0,20 % L3 0,10 % - 0,20 % 2,30 % - 2,50 % 1,50 % - 1,60 % 0,10 % - 0,20 % 1,10 % - 1,30 % 0,10 % - 0,20 % PK72P

33 33 L1 0,10 % - 0,10 % 1,30 % - 1,40 % 0,80 % - 0,90 % 0,00 % - 0,00 % 0,10 % - 0,10 % 0,10 % - 0,20 % L2 0,10 % - 0,10 % 1,30 % - 1,50 % 0,70 % - 0,90 % 0,00 % - 0,00 % 0,10 % - 0,10 % 0,10 % - 0,10 % L3 0,10 % - 0,20 % 1,30 % - 1,40 % 0,70 % - 0,90 % 0,00 % - 0,00 % 0,10 % - 0,10 % 0,10 % - 0,10 % PK73P L1 0,10 % - 0,30 % 1,00 % - 1,90 % 0,70 % - 1,20 % 0,10 % - 0,50 % 0,10 % - 0,60 % 0,10 % - 0,80 % L2 0,10 % - 0,20 % 1,10 % - 1,70 % 0,50 % - 0,90 % 0,10 % - 0,30 % 0,10 % - 0,40 % 0,10 % - 0,60 % L3 0,10 % - 0,30 % 1,10 % - 1,70 % 0,60 % - 0,90 % 0,10 % - 0,60 % 0,10 % - 0,30 % 0,10 % - 0,50 % 5.7 Muuntamo 8, pääkeskukset 81, 82 ja 83 Muuntamo on muuten hyvässä kunnossa, paitsi PK 81, jonka vaiheen 2 5. yliaalto käy 6 %:ssa, joka siivittää hylkäyksen tälle keskukselle. Pääkeskus 81:ssä on 15 taajuusmuuttaja lähtöä ja 300 kvarin loistehon kompensointiparisto. Jatkotoimenpiteenä on keskuksen pitempiaikainen mittaus viikon ajalta. Jos jänniteyliaaltoja ilmenee uuden mittauksen jälkeen, on toimenpiteenä 5. yliaallon imupiirin mitoitus ja asennus kompensointikondensaattoreiden tilalle. Taulukko 10. Jännitevaihtelut ja jännite THD:t muuntamosta 8. L 1 L 2 L 3 PK81VPLK 229,60 V - 234,40 V 229,20 V - 234,00 V 230,20 V - 235,20 V PK82P 230,80 V - 232,20 V 230,60 V - 232,00 V 230,80 V - 232,20 V PK83P 231,20 V - 235,80 V 231,00 V - 235,40 V 231,20 V - 235,80 V THD-U L1 THD-U L2 THD-U L3 PK81VPLK 4,50 % - 6,20 % 4,60 % - 6,50 % 4,60 % - 6,30 % PK82P 1,70 % - 1,90 % 1,70 % - 1,90 % 1,70 % - 1,90 % PK83P 0,90 % - 1,80 % 1,00 % - 1,90 % 0,90 % - 1,80 % Taulukko 11. Muuntamon 8 jänniteyliaallot vaiheille L1, L2 ja L3. PK81VPLK U 3 U 5 U 7 U 9 U 11 U 13 L1 0,30 % - 0,60 % 4,00 % - 5,90 % 1,10 % - 2,30 % 0,20 % - 0,30 % 0,10 % - 0,20 % 0,10 % - 0,10 % L2 0,40 % - 0,70 % 4,10 % - 6,00 % 1,30 % - 2,90 % 0,20 % - 0,30 % 0,10 % - 0,10 % 0,10 % - 0,10 % L3 0,30 % - 0,70 % 3,90 % - 5,70 % 1,40 % - 2,90 % 0,20 % - 0,30 % 0,10 % - 0,20 % 0,10 % - 0,10 % PK82P L1 0,10 % - 0,10 % 1,30 % - 1,50 % 0,90 % - 1,00 % 0,00 % - 0,00 % 0,10 % - 0,10 % 0,20 % - 0,30 % L2 0,10 % - 0,10 % 1,40 % - 1,60 % 0,80 % - 0,90 % 0,10 % - 0,10 % 0,10 % - 0,10 % 0,30 % - 0,30 % L3 0,10 % - 0,10 % 1,40 % - 1,60 % 0,90 % - 1,00 % 0,00 % - 0,00 % 0,10 % - 0,10 % 0,20 % - 0,30 %

34 34 PK83P L1 0,10 % - 0,30 % 0,60 % - 1,40 % 0,60 % - 1,00 % 0,10 % - 0,20 % 0,10 % - 0,20 % 0,10 % - 0,30 % L2 0,10 % - 0,30 % 0,60 % - 1,50 % 0,40 % - 0,90 % 0,10 % - 0,20 % 0,10 % - 0,20 % 0,10 % - 0,30 % L3 0,10 % - 0,30 % 0,60 % - 1,50 % 0,50 % - 1,00 % 0,10 % - 0,20 % 0,10 % - 0,20 % 0,10 % - 0,20 % 5.8 Muuntamo 9, pääkeskukset 91, 92 ja 93 Pääkeskuksissa on havaittavissa pientä kohoumaa 5. ja 7. jänniteyliaalloissa, mutta ovat 6 % ja 5 % sisällä, joten muuntamon pääkeskukset ovat hyvässä kunnossa. Taulukko 12. Jännitevaihtelut ja jännite THD:t muuntamosta 9. L 1 L 2 L 3 PK91P 228,60 V - 236,00 V 228,40 V - 236,00 V 229,20 V - 236,60 V PK92PL 230,40 V - 233,80 V 230,20 V - 233,60 V 230,40 V - 234,40 V PK93PV 232,80 V - 234,80 V 233,00 V - 234,60 V 233,60 V - 235,20 V THD-U L1 THD-U L2 THD-U L3 PK91P 1,20 % - 3,50 % 1,30 % - 3,50 % 1,30 % - 4,00 % PK92PL 2,00 % - 2,20 % 2,00 % - 2,20 % 2,10 % - 2,30 % PK93PV 2,00 % - 2,60 % 2,00 % - 2,60 % 2,00 % - 2,70 % Taulukko 13. Muuntamon 9 jänniteyliaallot vaiheille L1, L2 ja L3. PK91P U 3 U 5 U 7 U 9 U 11 U 13 L1 0,10 % - 0,30 % 0,60 % - 1,70 % 0,80 % - 3,00 % 0,10 % - 0,10 % 0,10 % - 1,00 % 0,10 % - 0,30 % L2 0,10 % - 0,30 % 0,60 % - 1,80 % 0,70 % - 3,10 % 0,10 % - 0,30 % 0,10 % - 0,90 % 0,10 % - 0,30 % L3 0,10 % - 0,30 % 0,60 % - 1,80 % 0,80 % - 3,50 % 0,10 % - 0,30 % 0,10 % - 0,90 % 0,10 % - 0,30 % PK92PL L1 0,10 % - 0,10 % 1,60 % - 1,80 % 1,10 % - 1,30 % 0,10 % - 0,30 % 0,10 % - 0,30 % 0,10 % - 0,10 % L2 0,10 % - 0,20 % 1,70 % - 1,90 % 1,00 % - 1,10 % 0,10 % - 0,20 % 0,10 % - 0,30 % 0,10 % - 0,10 % L3 0,10 % - 0,20 % 1,70 % - 1,90 % 1,10 % - 1,30 % 0,10 % - 0,20 % 0,10 % - 0,30 % 0,00 % - 0,00 % PK93PV L1 0,20 % - 0,30 % 1,50 % - 1,80 % 1,20 % - 1,80 % 0,10 % - 0,10 % 0,10 % - 0,10 % 0,10 % - 0,10 % L2 0,10 % - 0,10 % 1,60 % - 1,90 % 1,00 % - 1,60 % 0,10 % - 0,30 % 0,10 % - 0,10 % 0,10 % - 0,10 % L3 0,20 % - 0,30 % 1,50 % - 1,90 % 1,20 % - 2,00 % 0,10 % - 0,20 % 0,10 % - 0,10 % 0,10 % - 0,20 %

35 Muuntamo 10, pääkeskukset 101, 102 ja 103 Pääkeskuksissa 102 ja 103 on pientä nousua 5. jänniteyliaallossa, muuntamo muuten hyvässä kunnossa jänniteyliaaltojen osalta. Nousu johtuu prosessilaitteita ohjaavista 6-pulssisuuntaajista. PK101:stä ei ole käyttökelpoisia tuloksia löysälle jääneen N-johtimen vuoksi. Taulukko 14. Jännitevaihtelut ja jännite THD:t muuntamosta 10. L 1 L 2 L 3 PK102P 232,60 V - 235,40 V 231,60 V - 234,40 V 232,40 V - 234,60 V PK103P 229,20 V - 236,60 V 230,20 V - 236,20 V 229,40 V - 236,20 V THD-U L1 THD-U L2 THD-U L3 PK102P 1,70 % - 3,40 % 1,50 % - 3,40 % 1,70 % - 3,50 % PK103P 0,80 % - 1,80 % 0,70 % - 1,70 % 0,80 % - 1,80 % Taulukko 15. Muuntamon 10 jänniteyliaallot vaiheille L1, L2 ja L3. PK102P U 3 U 5 U 7 U 9 U 11 U 13 L1 0,20 % - 0,40 % 1,20 % - 2,10 % 0,80 % - 1,30 % 0,40 % - 0,50 % 0,30 % - 0,60 % 0,30 % - 0,90 % L2 0,10 % - 0,30 % 1,20 % - 2,10 % 0,70 % - 1,20 % 0,30 % - 0,40 % 0,20 % - 0,70 % 0,10 % - 0,70 % L3 0,20 % - 0,30 % 1,40 % - 2,40 % 0,60 % - 1,10 % 0,30 % - 0,40 % 0,20 % - 0,80 % 0,10 % - 0,60 % PK103P L1 0,10 % - 0,40 % 0,60 % - 1,40 % 0,30 % - 0,90 % 0,00 % - 0,00 % 0,10 % - 0,30 % 0,10 % - 0,30 % L2 0,10 % - 0,30 % 0,40 % - 1,30 % 0,30 % - 0,90 % 0,00 % - 0,00 % 0,10 % - 0,40 % 0,10 % - 0,30 % L3 0,10 % - 0,40 % 0,40 % - 1,50 % 0,30 % - 0,90 % 0,00 % - 0,00 % 0,10 % - 0,30 % 0,10 % - 0,30 % 5.10 Muuntamo 14, pääkeskukset 141 ja 142 Pientä nousua PK ja 7. jänniteyliaallossa, nousu johtuu LVI-laitteita ohjaavista taajuusmuuttajista eli 6-pulssisuuntaajista, muuten muuntamo on hyvässä kunnossa. Taulukko 16. Jännitevaihtelut ja jännite THD:t muuntamosta 14. L 1 L 2 L 3 PK141LV 231,40 V - 234,20 V 232,00 V - 234,60 V 232,80 V - 235,60 V PK142KP 230,20 V - 232,20 V 230,80 V - 232,60 V 231,40 V - 233,40 V THD-U L1 THD-U L2 THD-U L3

36 36 PK141LV 2,80 % - 3,10 % 2,80 % - 3,10 % 2,80 % - 3,10 % PK142KP 1,00 % - 1,10 % 1,00 % - 1,10 % 1,00 % - 1,10 % Taulukko 17. Muuntamon 14 jänniteyliaallot vaiheille L1, L2 ja L3. PK141LV U 3 U 5 U 7 U 9 U 11 U 13 L1 0,30 % - 0,30 % 2,00 % - 2,40 % 1,60 % - 1,60 % 0,10 % - 0,10 % 0,50 % - 0,70 % 0,60 % - 0,60 % L2 0,20 % - 0,30 % 2,10 % - 2,50 % 1,50 % - 1,60 % 0,10 % - 0,10 % 0,50 % - 0,60 % 0,60 % - 0,60 % L3 0,30 % - 0,40 % 2,00 % - 2,40 % 1,50 % - 1,60 % 0,10 % - 0,10 % 0,50 % - 0,70 % 0,60 % - 0,70 % PK142KP L1 0,10 % - 0,20 % 0,80 % - 0,90 % 0,40 % - 0,50 % 0,10 % - 0,10 % 0,10 % - 0,10 % 0,10 % - 0,20 % L2 0,10 % - 0,30 % 0,80 % - 0,90 % 0,30 % - 0,40 % 0,10 % - 0,10 % 0,10 % - 0,10 % 0,10 % - 0,20 % L3 0,10 % - 0,30 % 0,80 % - 0,90 % 0,40 % - 0,50 % 0,00 % - 0,00 % 0,10 % - 0,10 % 0,10 % - 0,20 % 5.11 Muuntamo 16, pääkeskus 161 Kuten tässäkin muuntamossa, pientä nousua U5 ja U7 yliaalloissa, jotka johtuvat lämpöaseman LVI-laitteita ohjaavista 6-pulssisuuntaajista. Muuntamo on hyvässä kunnossa. Taulukko 18. Jännitevaihtelut ja jännite THD:t muuntamosta 16. L 1 L 2 L 3 PK161L 230,60 V - 237,00 V 230,60 V - 237,60 V 230,20 V - 238,40 V THD-U L1 THD-U L2 THD-U L3 PK161L 1,30 % - 2,50 % 1,40 % - 2,60 % 1,40 % - 2,60 % Taulukko 19. Muuntamon 16 jänniteyliaallot vaiheille L1, L2 ja L3. PK161L U 3 U 5 U 7 U 9 U 11 U 13 L1 0,10 % - 0,30 % 1,00 % - 2,10 % 0,70 % - 1,20 % 0,00 % - 0,00 % 0,10 % - 0,30 % 0,20 % - 0,40 % L2 0,10 % - 0,50 % 0,80 % - 2,20 % 0,60 % - 1,10 % 0,00 % - 0,00 % 0,10 % - 0,30 % 0,10 % - 0,40 % L3 0,10 % - 0,50 % 1,00 % - 2,10 % 0,70 % - 1,20 % 0,00 % - 0,00 % 0,10 % - 0,30 % 0,20 % - 0,40 %

37 37 6 POHDINTA Tavoitteet opinnäytetyössäni olivat saada yleiskuva Nurmon Atrian teollisuustehtaiden sähkönlaadusta jänniteyliaaltojen ja jännitevaihteluiden osalta. Tulokset olivat suurimmalta osin positiivia, muutamaa keskusta lukuun ottamatta, jossa standardi EN50160 jänniteyliaaltorajat ylittyivät. Jännitevaihtelut olivat kunnossa, ei standardin asettamien rajojen alituksia tai ylityksiä. Mittaukset onnistuivat hyvin, aluksi tietenkin oli alkukankeutta, kun tehdasrakennukset ovat laajoja ja monikerroksisia, mutta jo muutaman mitatun pääkeskuksen ja kerrospiirustuksien lukemisen jälkeen mittaukset, mittausjohtojen asennus pääkeskuksiin ja suunnistus teollisuusalueella onnistui itsenäisesti. Vähäiset ongelmat virranmittausprobejen asennuksessa olivat pääkeskuksia syöttävissä johdoissa, jotka olivat useasti liian lähellä toisiaan. Tästä johtui, ettei virran mittaus probet sopineet ilman puukiiloja syöttävien johtojen väliin. Tuloksista käy ilmi pääkeskuksien jännitevaihtelu- ja yliaaltotilanne, josta voidaan päätellä verkon kunto. Näistä muutamista pääkeskuksista, joissa oli jänniteyliaalto rajan ylityksiä, jatkotoimenpiteenä on imupiirin asennus pääkeskukseen 61 ja estokelapariston asennus pääkeskukseen 81 ja toivotaan, että se riittää pienentämään tarpeeksi jänniteyliaaltoja tarvittavaan arvoon. Jos estokelaparisto ei riitä alentamaan tarvittavaa määrää yliaallosta, niin luvassa on imupiirin mitoitus ja asennus kyseiselle jänniteyliaallolle. Aktiivisuodatin voidaan jättää laskuista pois, kun yliaallot ovat vähäisiä. Olisi myös hyvä, että yliaaltomittaukset tehtäisiin esim. kerran vuodessa pidempiaikaisilla mittauksilla niin kuin standardissa sanotaan.

38 38 LÄHTEET /1/ Männistö, M & Hietalahti, L Yliaallot ja kompensointi. Espoo. Sähköinfo Oy. /2/ ABB:n TTT-käsikirja , 4. Sähkön laatu. Viitattu , 0laatu.pdf /3/ Korpinen, L. Yliaalto-opus. Viitattu , /4/ Metrel PowerQ4 MI 2592 Instruction manual. Viitattu d- la_instrumentov/instruments/mi_2592_powerq4/ang/mi_2592_powerq4 _ANG_Ver_1.2_20_751_551.pdf /5/ Jokinen, K. Suuntaajatekniikka. Vaasan ammattikorkeakoulu. Viitattu /6/ SFS-EN Yleisestä jakeluverkosta syötetyn sähkön ominaisuudet. Viitattu /7/ Jokinen, K. Teollisuuden ja voimalaitoksen sähköjärjestelmät. Vaasan ammattikorkeakoulu. Viitattu
