1 Lighting Decoflood² LED kaupunkivalaistuksen työkalulaatikko DecoFlood² LED BVP Decoflood² LED -valonheittimessä yhdistyy toiminnallisuus ja yksinkertainen, puhdas estetiikka. Decoflood² LED on kattava ledivalonheitinvalikoima arkkitehtoniseen ulkovalaistukseen. Nämä valonheittimet on suunniteltu luomaan optimaalisin valaistustehoste, haluttiinpa sitten korkeatehoista valonheitinvalaistusta tai hienovaraisempia korostustehosteita. Decoflood² LED -valonheittimen ainutlaatuinen kollimoiva optiikka tuottaa tasaisen valovirran ja varmistaa parhaan mahdollisen värinsekoituksen.decoflood² LED tarjoaa valikoiman pyöreitä valokeiloja kohdevalaistukseen ja puiden valaisemiseen, symmetrisen ja epäsymmetrisen suorakaiteen muotoisen valokeilan julkisivu- ja aluevalaistukseen sekä tiekeilan arkkitehtoniseen katuvalaistukseen.uusimman leditekniikan ja luokkansa parhaan optiikan ansiosta Decoflood² LED on todella monipuolinen, helposti asennettava ratkaisu, joka luo täydellisen valaistustehosteen. Hyödyt Luokkansa paras optinen tehokkuus ja erittäin hyvä värinsekoitus Tuotteen kokoamisessa ei ole käytetty liimaa: helppo huoltaa käyttöiän aikana ja yksinkertainen kierrättää käyttöiän loputtua Tuoteperheen muotoilu mahdollistaa integroinnin tavallisen Decoflood²-sarjan tuotteisiin perustuviin projekteihin Ominaisuudet Kaksi valkoista (2 700 tai K), kolme kiinteää väriä (punainen, vihreä, sininen), säädettävä valkoinen versio ja RGB-versio Valikoima pyöreitä valokeiloja kapeasta 12 :n keilasta leveään 40 :n keilaan sekä suorakulmainen symmetrinen ja epäsymmetrinen keila ja tievalokeila

2 Käyttökohteet Klassiset ja modernit rakennukset Sillat ja rakenteet Monumentit ja patsaat Puistot ja puutarhat Aukiot, kaupunkien keskustat, sivutiet Spesifikaatiot Tyyppi BVP636 (valonheitinversio) Värilämpötila Lämmin valkoinen: K, neutraali valkoinen: K BVP646 (katu- ja aluevalaistus, perustuu staattisiin valkoisiin Säädettävä valkoinen: K ledeihin) Värintoistoindeksi > 80 Ra (2 700 K), > 75 Ra (4 000 K) Valonlähde Sisäänrakennettu ledimoduuli Valovirran pysyvyys - L tuntia Teho (+/-10 %) 98 W (valkoinen) Ohjaimen vikamäärä 5 % / tuntia Keilakulma 2 x 10º / 2 x 34º (kapea valokeila), 2 x 19º / 2 x 44º (leveä valokeila) Käyttölämpötila ºC tai epäsymmetrinen valokeila pintatehosteita varten Epäsymmetrinen valokeila aluevalaistukseen Virtalähde Verkkojännite Sisäänrakennettu (liitäntälaitteella varustettu ledimoduuli) V AC / Hz Katuvalaistusvalokeila Syttymisvirta 70 A / 350 µs Valovirta lm (lämmin valkoinen, K) tai lm (neutraali Himmennys DMX-512 ohjaus ja RDM-haku ja käsittely, yksi osoite valaisinta valkoinen, K) kohden Valaisimen tehokkuus 54,5 lm/w (lämmin valkoinen, K) tai 67,6 lm/w (neutraali Lisävarusteet Tilauksesta DMX-protokolla RDM-haulla ja käsittelyllä kaikkiin valkoinen, K) versioihin Spesifikaatiot Optinen suoja Erikoisvalkoinen lasi (valon siirto +10 %) kaikissa yksivärisissä Kaapeliläpivienti 1 x M20 verkkovirtakaapelille versioissa ja mattalasi RGB- ja TWH-versioissa 2 x M12 datakaapeleille (datatulo ja -lähtö dynaamisessa versiossa) Materiaali Runko ja kansi: painevalettua alumiinia Huomautukset Staattisiin versioihin saatavissa kaksi erityyppistä valkoista (lämmin Tiivisteet: silikonikumi valkoinen WW, K, tai neutraali valkoinen NW, Optinen suoja: lasi, erikoisvalkoinen, karkaistu, 4 mm paksu K) ja kolme kiinteää väriä (punainen, vihreä, sininen), Väri Runko: tummanharmaa, RAL10714 keltainen saatavissa tilauksesta Etukehys hopeanharmaa, noin RAL 9006 Dynaamiset versiot ovat saatavissa RGB- ja TWH-malleina Muita RAL- tai AKZO-värejä saatavana tilauksesta (säädettävä valkoinen, joka perustuu 2 700, tai K:n Liitäntä Pistoliitin, 3-napainen syöttökaapeli ja ohjauskaapeli ledeihin) Huolto Pääsy liitäntälaitteeseen avaamalla etukehys Kaikki yksiväriset versiot ovat saatavissa tilauksesta myös DMX- Tarvittaessa pääsy optiikkaan avaamalla etukehys ilman työkaluja protokollalla varustettuina Jos valaisin on asennettu helppopääsyiselle alueelle, järjestelmä Valaisimet voidaan suojata merisuolaa vastaan tilaukasesta voidaan lukita ruuvaamalla kiinnike runkoon Noudattaa standardeja IEC 598 ja EN Asennus Katto-, seinä- tai lattia-asennus Turvallisuusluokat: luokka I, luokka II Pääsy edestä verkkovirtaliitäntään, ei läpijohdotusmahdollisuutta IP66 IK08 (IK06 mattalasia käytettäessä) Käyttölämpötila: -20 ºC < Ta < 35 ºC Heijastettu alue vaakasuorassa asennossa: 0,14 m Säätövara vaakasuunnasta: º Suuntausmahdollisuus pystysuunnassa: º Kulman ilmaisin, jossa merkintä 2

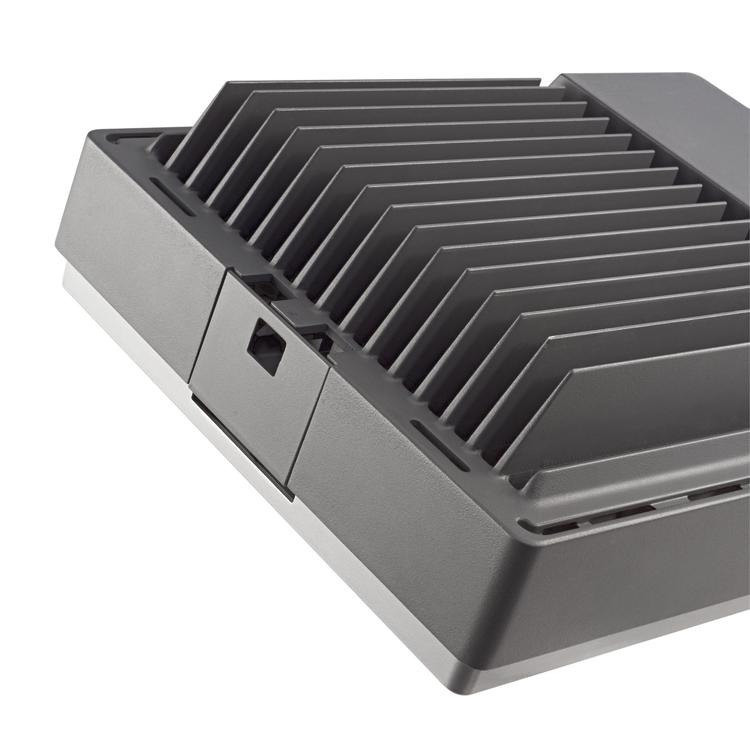

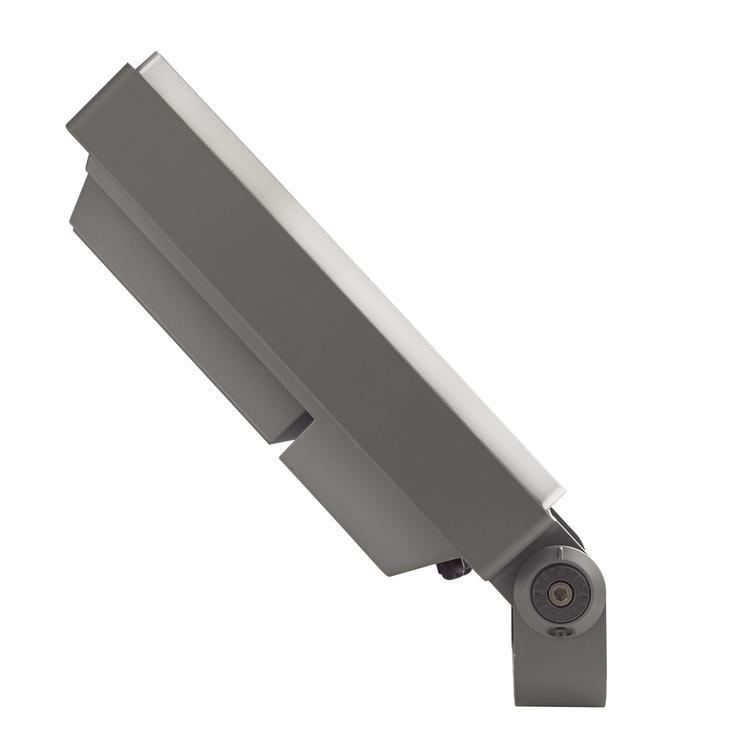

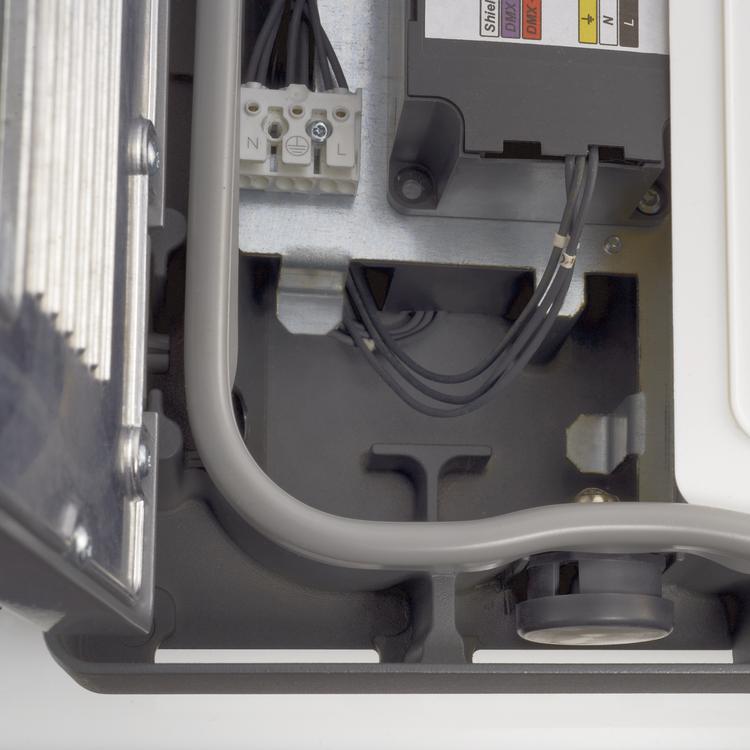

3 DecoFlood² LED BVP Versions DecoFlood² LED -valonheitin BVP636 Tuotetiedot 3

4 Hyväksyntä ja käyttökohteet Mek. iskun suojauskoodi IK08 Ohjausjärjestelmät ja himmennys Himmennettävä Yleistä tietoa CE-merkintä CE-merkintä Osien väri Suoja, maalattu Pinnoite - Design Award Winner -merkintä Suunnittelukilpailun voittaja 2011 Liitäntälaite sisältyy toimitukseen ENEC-merkintä ENEC-merkintä Tulenarkuusmerkintä F Hehkulankatesti 650/5 Valonlähde vaihdettavissa Elinikä 70 %:n valovirranalenemaan h Mekaaniset tiedot ja runko Väri Harmaa Suorituskyky ajan mittaan (IEC-yhteensopiva) Ohjaimen vikaantumisaste tunnin 0.05 % kohdalla Yleistä tietoa (1/2) Optisen order code Valonlähteen väri kuvun/linssin tyyppi Lamppuperheen koodi Valonlähteiden määrä Optiikan tyyppi Neutraali valkoinen GC LED-HB 64 Keskileveä keila Neutraali valkoinen GC LED-HB 64 Leveä keila Neutraali valkoinen GC LED-HB 64 Leveä valonjako Neutraali valkoinen GC LED38 - Epäsymmetrinen Neutraali valkoinen GC LED80 - Epäsymmetrinen Neutraali valkoinen GC LED38 - Keskileveä valonjako Neutraali valkoinen GC LED64 - Keskileveä valonjako Neutraali valkoinen GC LED80 - Keskileveä valonjako Lämmin valkoinen GC LED-HB 64 Keskileveä keila Lämmin valkoinen GC LED-HB 64 Leveä keila Lämmin valkoinen GC LED-HB 64 Leveä valonjako Lämmin valkoinen GC LED31 - Epäsymmetrinen Lämmin valkoinen GC LED52 - Epäsymmetrinen Lämmin valkoinen GC LED65 - Epäsymmetrinen Säädettävä valkoinen GC LED31 - Keskileveä valonjako Lämmin valkoinen GC LED52 - Keskileveä valonjako Lämmin valkoinen GC LED65 - Keskileveä valonjako Punainen, vihreä ja GF LED-HB 64 Keskileveä keila sininen (RGB) Punainen, vihreä ja GF LED-HB 64 Leveä keila sininen (RGB) Säädettävä valkoinen GF LED-HB 64 Keskileveä keila Yleistä tietoa (2/2) order code Tuoteperheen koodi BVP BVP BVP BVP BVP BVP BVP BVP BVP BVP636 order code Tuoteperheen koodi BVP BVP BVP BVP BVP BVP BVP BVP BVP BVP636 Suorituskyky alussa (IEC-yhteensopiva) K K K K K K K K K K K K K K K 80 4

5 K Philips Lighting Holding B.V. Kaikki oikeudet pidätetään. Oikeudet spesifikaatioiden muutoksiin pidätetään. Tuotemerkit ovat Philips Lighting Holding B.V. tai heidän omistajiensa omaisuutta , Tammikuu 31 -
