1 Ecovalo LED-valaisimet Valaisimet Pohjolan oloihin 2014

2 Valaisimet Pohjolan oloihin ARTEQUA Oy on suomalainen valaisinvalmistaja, joka suunnittelee ja valmistaa energiatehokkaita LED-ulkovalaisimia vaativiin käyttöympäristöihin. Pohjolan ilmaston aiheuttamat vaatimukset on tärkeää huomioida, kun tehdään näihin olosuhteisiin nykyaikaisia ulkovalaisimia. Valaisimien rakenne tulee olla kestävä ja tiivis unohtamatta kuitenkaan ilmanvaihtoa. Lisäksi kaikkien osien on oltava erittäin korkealaatuisia ja niiden käyttölämpötila-alue on oltava riittävä myös pakkaskeston osalta. Ecovalo LED-valaisimet on suunniteltu kestämään pitkään myös Pohjolan ankarassa ilmastossa. Suunnittelun pääperiaatteena on käyttää varmatoimisia teknisiä ratkaisuja ja pelkistettyä muotoilua. Artequan Ecovalo LED-valaisimet jakautuvat kahteen pääryhmään käyttötarkoituksen perusteella. Kiinteistövalaisimet asennetaan rakennusten seinälle tai kattorakenteisiin valaisemaan rakennuksen lähialueita ja muita soveltuvia tiloja kuten lastausalueita ja varastotiloja (esim. pakastevarastot). Pylväsvalaisimet on suunniteltu piha-alueiden, parkkipaikkojen, ajoväylien ja kävelyteiden sekä puistojen valaisuun. Tässä valaisinluettelossa on kooste tuotteistamme molemmissa tuoteryhmissä. Suunnittelemme jatkuvasti uusia tuotteita, joista löytyy tietoa kotisivuiltamme. Myös valaisimien valojakotiedostot löytyvät kotisivuilla. Olemme havainneet, että parhaat tuoteideat tulevat suunnittelijoilta ja asiakkailta, joten keskustelemme mielellämme kaikista asiaan liittyvistä kysymyksistä ja haasteista. Yhteistyö on luonteva osa toimintaamme, sillä valaisimet valmistetaan Suomessa ja ne ovat avainlipputuotteita. Kannattaa hyödyntää myös Artequan valaisusuunnittelua. Teemme kohteisiinne ehdotuksia Dialux-ohjelmalla. Valoisasti eteenpäin 2

3 Ecovalo LED-valaisimet Ecovalo R LED-kiinteistövalaisimet sivu 4-7 Ecovalo RU LED-kiinteistövalaisimet sivu 8-11 Ecovalo KE LED-pylväsvalaisimet sivu Kxxx-P LED-pylväsvalaisimet sivu Ecovalo KP LED-pylväsvalaisimet sivu

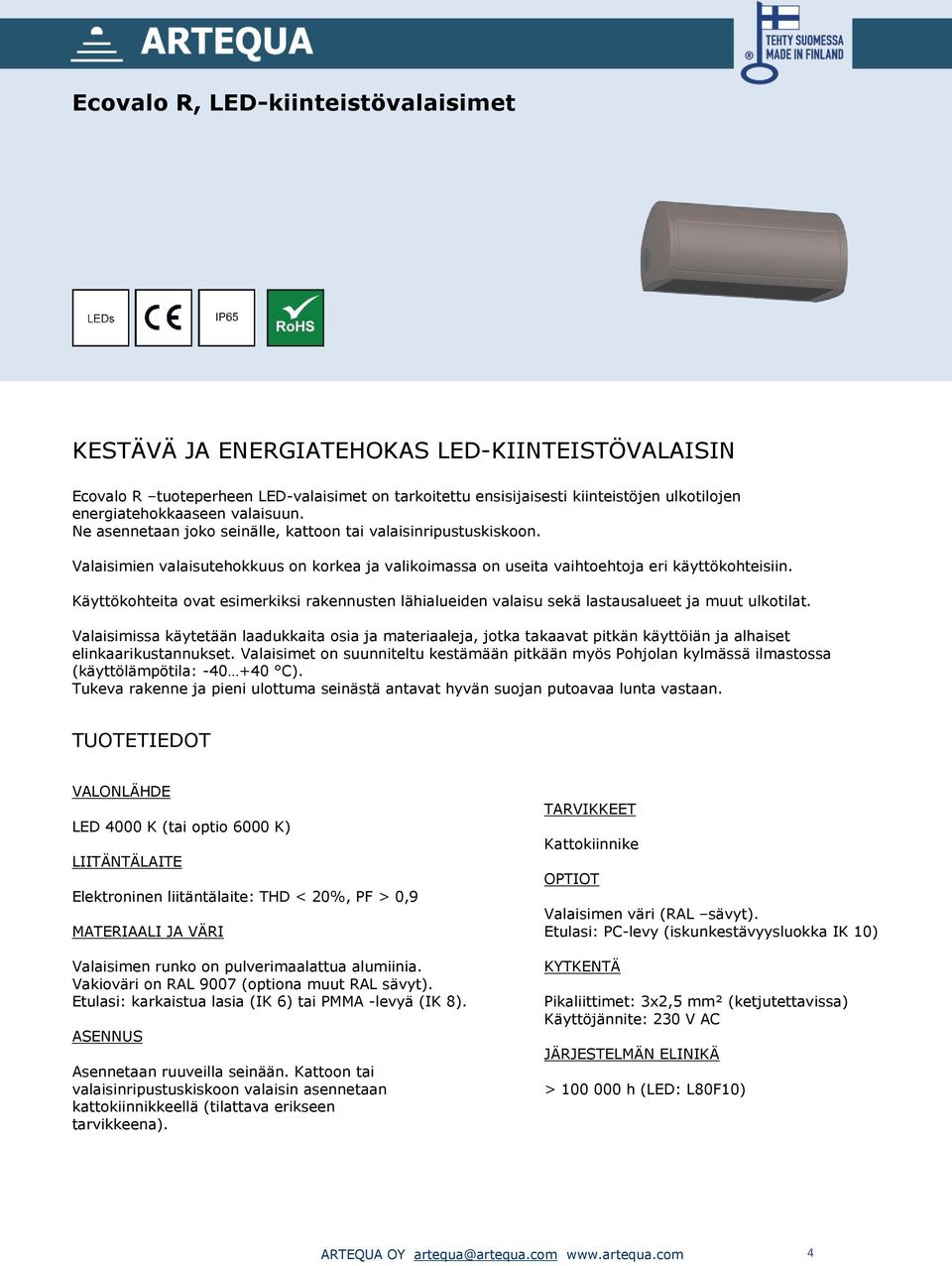

4 Ecovalo R, LED-kiinteistövalaisimet KESTÄVÄ JA ENERGIATEHOKAS LED-KIINTEISTÖVALAISIN Ecovalo R tuoteperheen LED-valaisimet on tarkoitettu ensisijaisesti kiinteistöjen ulkotilojen energiatehokkaaseen valaisuun. Ne asennetaan joko seinälle, kattoon tai valaisinripustuskiskoon. Valaisimien valaisutehokkuus on korkea ja valikoimassa on useita vaihtoehtoja eri käyttökohteisiin. Käyttökohteita ovat esimerkiksi rakennusten lähialueiden valaisu sekä lastausalueet ja muut ulkotilat. Valaisimissa käytetään laadukkaita osia ja materiaaleja, jotka takaavat pitkän käyttöiän ja alhaiset elinkaarikustannukset. Valaisimet on suunniteltu kestämään pitkään myös Pohjolan kylmässä ilmastossa (käyttölämpötila: C). Tukeva rakenne ja pieni ulottuma seinästä antavat hyvän suojan putoavaa lunta vastaan. TUOTETIEDOT VALONLÄHDE LED 4000 K (tai optio 6000 K) LIITÄNTÄLAITE Elektroninen liitäntälaite: THD < 20%, PF > 0,9 MATERIAALI JA VÄRI Valaisimen runko on pulverimaalattua alumiinia. Vakioväri on RAL 9007 (optiona muut RAL sävyt). Etulasi: karkaistua lasia (IK 6) tai PMMA -levyä (IK 8). ASENNUS Asennetaan ruuveilla seinään. Kattoon tai valaisinripustuskiskoon valaisin asennetaan kattokiinnikkeellä (tilattava erikseen tarvikkeena). TARVIKKEET Kattokiinnike OPTIOT Valaisimen väri (RAL sävyt). Etulasi: PC-levy (iskunkestävyysluokka IK 10) KYTKENTÄ Pikaliittimet: 3x2,5 mm² (ketjutettavissa) Käyttöjännite: 230 V AC JÄRJESTELMÄN ELINIKÄ > h (LED: L80F10) 4

5 Ecovalo R, LED-kiinteistövalaisimet VALOJAKOVAIHTOEHTOJA Valojakovaihtoehtoja on vakiona neljä. Epäsymmetrinen RxxLE, symmetrinen RxxLE-S ja laajasäteilevä RxxC sekä katuvalaisuoptiikka RKxxS. RxxLE RxxLE-S RxxC RKxxS MITAT JA PAINOT Valaisin L W W2 H PAINO Ecovalo R20 -mallit 210 mm 310 mm 210 mm 130 mm 3,5 kg Ecovalo R30C 210 mm 310 mm 210 mm 130 mm 3,5 kg Ecovalo R40 -mallit 210 mm 510 mm 360 mm 130 mm 5,5 kg Ecovalo R50 -mallit 210 mm 510 mm 360 mm 130 mm 5,7 kg Ecovalo RK60S 210 mm 510 mm 360 mm 130 mm 5,9 kg 5

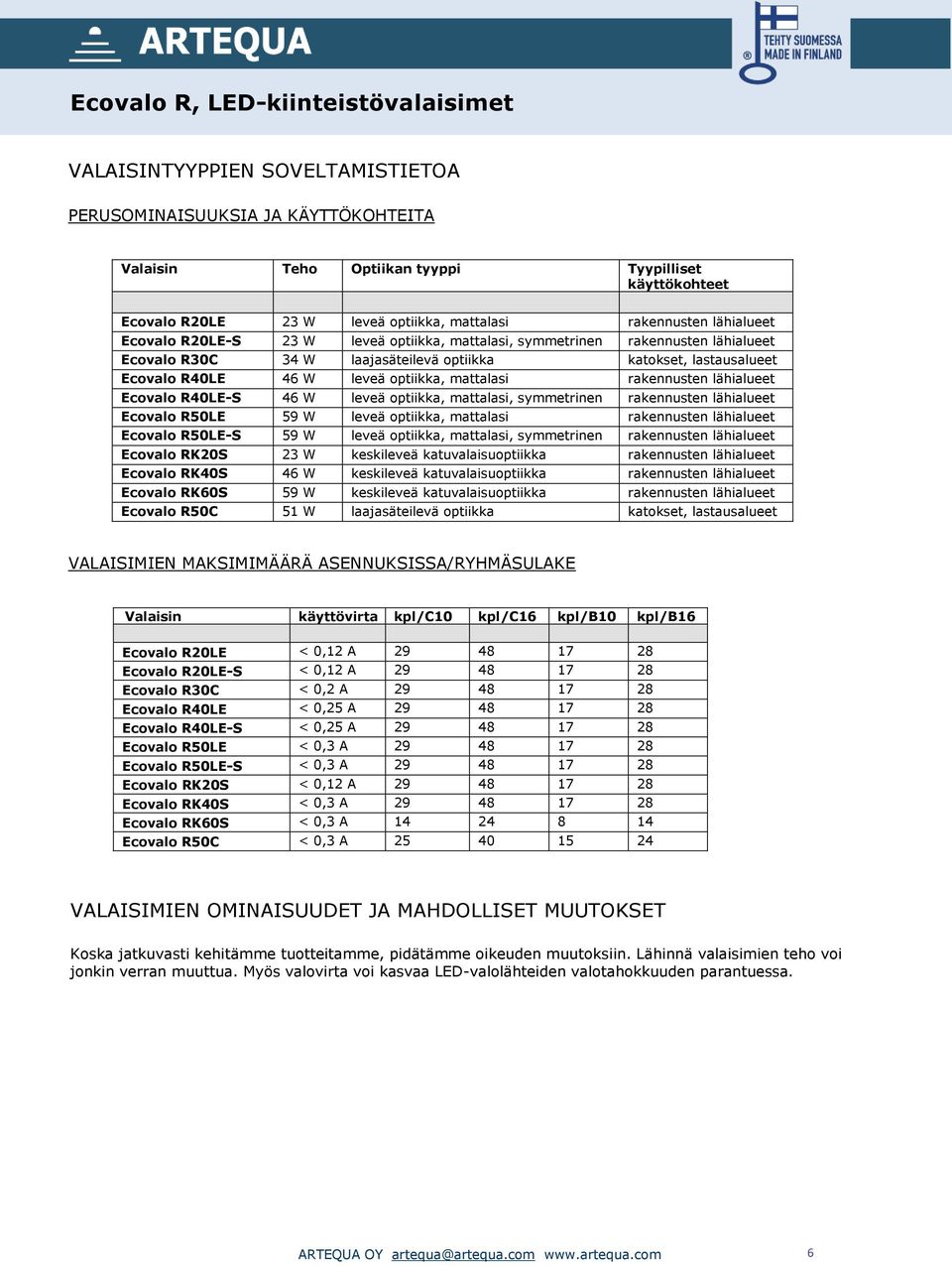

6 Ecovalo R, LED-kiinteistövalaisimet VALAISINTYYPPIEN SOVELTAMISTIETOA PERUSOMINAISUUKSIA JA KÄYTTÖKOHTEITA Valaisin Teho Optiikan tyyppi Tyypilliset käyttökohteet Ecovalo R20LE 23 W leveä optiikka, mattalasi rakennusten lähialueet Ecovalo R20LE-S 23 W leveä optiikka, mattalasi, symmetrinen rakennusten lähialueet Ecovalo R30C 34 W laajasäteilevä optiikka katokset, lastausalueet Ecovalo R40LE 46 W leveä optiikka, mattalasi rakennusten lähialueet Ecovalo R40LE-S 46 W leveä optiikka, mattalasi, symmetrinen rakennusten lähialueet Ecovalo R50LE 59 W leveä optiikka, mattalasi rakennusten lähialueet Ecovalo R50LE-S 59 W leveä optiikka, mattalasi, symmetrinen rakennusten lähialueet Ecovalo RK20S 23 W keskileveä katuvalaisuoptiikka rakennusten lähialueet Ecovalo RK40S 46 W keskileveä katuvalaisuoptiikka rakennusten lähialueet Ecovalo RK60S 59 W keskileveä katuvalaisuoptiikka rakennusten lähialueet Ecovalo R50C 51 W laajasäteilevä optiikka katokset, lastausalueet VALAISIMIEN MAKSIMIMÄÄRÄ ASENNUKSISSA/RYHMÄSULAKE Valaisin käyttövirta kpl/c10 kpl/c16 kpl/b10 kpl/b16 Ecovalo R20LE < 0,12 A Ecovalo R20LE-S < 0,12 A Ecovalo R30C < 0,2 A Ecovalo R40LE < 0,25 A Ecovalo R40LE-S < 0,25 A Ecovalo R50LE < 0,3 A Ecovalo R50LE-S < 0,3 A Ecovalo RK20S < 0,12 A Ecovalo RK40S < 0,3 A Ecovalo RK60S < 0,3 A Ecovalo R50C < 0,3 A VALAISIMIEN OMINAISUUDET JA MAHDOLLISET MUUTOKSET Koska jatkuvasti kehitämme tuotteitamme, pidätämme oikeuden muutoksiin. Lähinnä valaisimien teho voi jonkin verran muuttua. Myös valovirta voi kasvaa LED-valolähteiden valotahokkuuden parantuessa. 6

7 Ecovalo R, LED-kiinteistövalaisimet VALAISIMIEN ELINIKÄ Ecovalo -valaisimissa käytetään alan johtavien toimittajien LED-valolähteitä ja liitäntälaitteita. Ohessa LED-komponenttien valontuoton alenemakäyrä ja liitäntälaitteen elinikäkäyrä. Valaisimien elinikäennuste on normaali käyttöolosuhteissa > h. Kuva 1. Kuva 2. Kuvassa 1. esitetään Ecovalo LED-valaisimissa käytettävien LED-valolähteiden valovirran alenemaa ajan funktiona. Mittaustilanteessa LED-komponenttien virta oli 700 ma. Ecovalo R -valaisimissa virta vaihtelee valaisintyypistä riippuen välillä 350 ma 580 ma. Käyrä kuvaa tilannetta, jossa Ecovalo valaisimen käyttöympäristön lämpötila on keskimäärin n. 5-7 C. Kuvassa 2. esitetään liitäntälaitteen elinikäkäyrä lämpötilan funktiona. Liitäntälaitteen lämpötila riippuu sen kuormituksesta ja ympäristön lämpötilasta. Vihreällä nuolella on osoitettu kohta Ecovalo LED-valaisimen tyypillisessä käyttötilanteessa Suomessa. Tällöin käyttöympäristön lämpötila on keskimäärin n. 5-7 C. GALLERIA 7

8 Ecovalo RU, LED-kiinteistövalaisimet KESTÄVÄ JA ENERGIATEHOKAS LED-KIINTEISTÖVALAISIN Ecovalo RU tuoteperheen LED-valaisimet on tarkoitettu katettujen ulkotilojen energiatehokkaaseen valaisuun. Ne asennetaan upotusasennuksena kattoon. Valaisimia on kahta kokoa. Valaisimissa on mattapintainen lasi, joka estää häikäisyn ja tekee valaistuksesta miellyttävän myös matalalle asennettaessa. Valaisimien valaisutehokkuus on korkea ja valikoimassa on useita vaihtoehtoja eri käyttökohteisiin. Tyypillisiä käyttökohteita ovat rakennusten räystäät, katokset ja eteistilat. Valaisimen etulevy voidaan tarvittaessa maalata asiakkaan valitsemalla värillä (RAL -sävyt). Ecovalo RU -valaisimissa käytetään laadukkaita osia ja materiaaleja, jotka takaavat pitkän käyttöiän ja alhaiset elinkaarikustannukset. Valaisimet on suunniteltu kestämään pitkään myös Pohjolan kylmässä ilmastossa (käyttölämpötila C). TUOTETIEDOT VALONLÄHDE LED 4000 K (tai optio 6000 K) LIITÄNTÄLAITE Elektroninen liitäntälaite: THD < 20%, PF > 0,9 MATERIAALI JA VÄRI Valaisimen runko alumiinia. Vakioväri on RAL 9007 (optiona muut RAL sävyt). Etulasi karkaistua lasia (IK 6) tai PMMA -levyä (IK 8) OPTIOT Valaisimen etulevyn väri (RAL sävyt). Etulasi PC-levyä (iskunkestävyysluokka IK 10) KYTKENTÄ Pikaliittimet: 3x2,5 mm² (ketjutettavissa) Käyttöjännite: 230 V AC JÄRJESTELMÄN ELINIKÄ > h (LED: L80F10) ASENNUS Asennetaan upotusasennuksena ruuveilla kattorakenteisiin. 8

9 Ecovalo RU, LED-kiinteistövalaisimet VALOJAKOVAIHTOEHDOT RUxxLE RUxxLE-S RUxxC MITTATIEDOT JA PAINOT Valaisin L1 L2 W1 W2 H PAINO Ecovalo RU20LE 360 mm 295 mm 340 mm 245 mm 135 mm 5 kg Ecovalo RU20LE-S 360 mm 295 mm 340 mm 245 mm 135 mm 5 kg Ecovalo RU30C 360 mm 295 mm 340 mm 245 mm 135 mm 5,5 kg Ecovalo RU40LE 560 mm 495 mm 340 mm 245 mm 135 mm 8 kg Ecovalo RU40LE-S 560 mm 495 mm 340 mm 245 mm 135 mm 8 kg Ecovalo RU50LE 560 mm 495 mm 340 mm 245 mm 135 mm 8,5 kg Ecovalo RU50LE-S 560 mm 495 mm 340 mm 245 mm 135 mm 8,5 kg Ecovalo RU50C 560 mm 495 mm 340 mm 245 mm 135 mm 8,5 kg Asennusaukko, pienempi koko: Asennusaukko, isompi koko: Asennussyvyys: 250 (l) * 300 (p) mm ±3 mm 250 (l) * 500 (p) mm ±3 mm 140 mm 9

10 Ecovalo RU, LED-kiinteistövalaisimet VALAISINTYYPPIEN SOVELTAMISTIETOA PERUSOMINAISUUKSIA JA KÄYTTÖKOHTEITA Valaisin Teho Optiikan tyyppi Tyypillisiä käyttökohteita Ecovalo RU20LE 23 W leveä optiikka, mattalasi rakennusten lähialueet Ecovalo RU20LE-S 23 W leveä optiikka, mattalasi, symmetrinen rakennusten lähialueet Ecovalo RU30C 34 W laajasäteilevä optiikka, mattalasi katokset, lastausalueet Ecovalo RU40LE 46 W leveä optiikka, mattalasi rakennusten lähialueet Ecovalo RU40LE-S 46 W leveä optiikka, mattalasi, symmetrinen rakennusten lähialueet Ecovalo RU50LE 59 W leveä optiikka, mattalasi rakennusten lähialueet Ecovalo RU50LE-S 59 W leveä optiikka, mattalasi, symmetrinen rakennusten lähialueet Ecovalo RU50C 51 W laajasäteilevä optiikka, mattalasi katokset, lastausalueet VALAISIMIEN MAKSIMIMÄÄRÄ ASENNUKSISSA/RYHMÄSULAKE Valaisin käyttövirta kpl/c10 kpl/c16 kpl/b10 kpl/b16 Ecovalo RU20LE < 0,12 A Ecovalo RU20LE-S < 0,12 A Ecovalo RU30C < 0,2 A Ecovalo RU40LE < 0,25 A Ecovalo RU40LE-S < 0,25 A Ecovalo RU50LE < 0,3 A Ecovalo RU50LE-S < 0,3 A Ecovalo RU50C < 0,3 A VALAISIMIEN OMINAISUUDET JA MAHDOLLISET MUUTOKSET Koska jatkuvasti kehitämme tuotteitamme, pidätämme oikeuden muutoksiin. Lähinnä valaisimien teho voi jonkin verran muuttua. Myös valovirta voi kasvaa LED-valolähteiden valotahokkuuden parantuessa. 10

11 Ecovalo RU, LED-kiinteistövalaisimet VALAISIMIEN ELINIKÄ Ecovalo -valaisimissa käytetään alan johtavien toimittajien LED-valolähteitä ja liitäntälaitteita. Ohessa LED-komponenttien valontuoton alenemakäyrä ja liitäntälaitteen elinikäkäyrä. Valaisimien elinikäennuste on normaali käyttöolosuhteissa > h. Kuva 1. Kuva 2. Kuvassa 1. esitetään Ecovalo LED-valaisimissa käytettävien LED-valolähteiden valovirran alenemaa ajan funktiona. Mittaustilanteessa LED-komponenttien virta oli 700 ma. Ecovalo RU -valaisimissa virta vaihtelee valaisintyypistä riippuen välillä 350 ma 580 ma. Käyrä kuvaa tilannetta, jossa Ecovalo valaisimen käyttöympäristön lämpötila on keskimäärin n. 5-7 C. Kuvassa 2. esitetään liitäntälaitteen elinikäkäyrä lämpötilan funktiona. Liitäntälaitteen lämpötila riippuu sen kuormituksesta ja ympäristön lämpötilasta. Vihreällä nuolella on osoitettu kohta Ecovalo LED-valaisimen tyypillisessä käyttötilanteessa Suomessa. Tällöin käyttöympäristön lämpötila on keskimäärin n. 5-7 C. GALLERIA 11

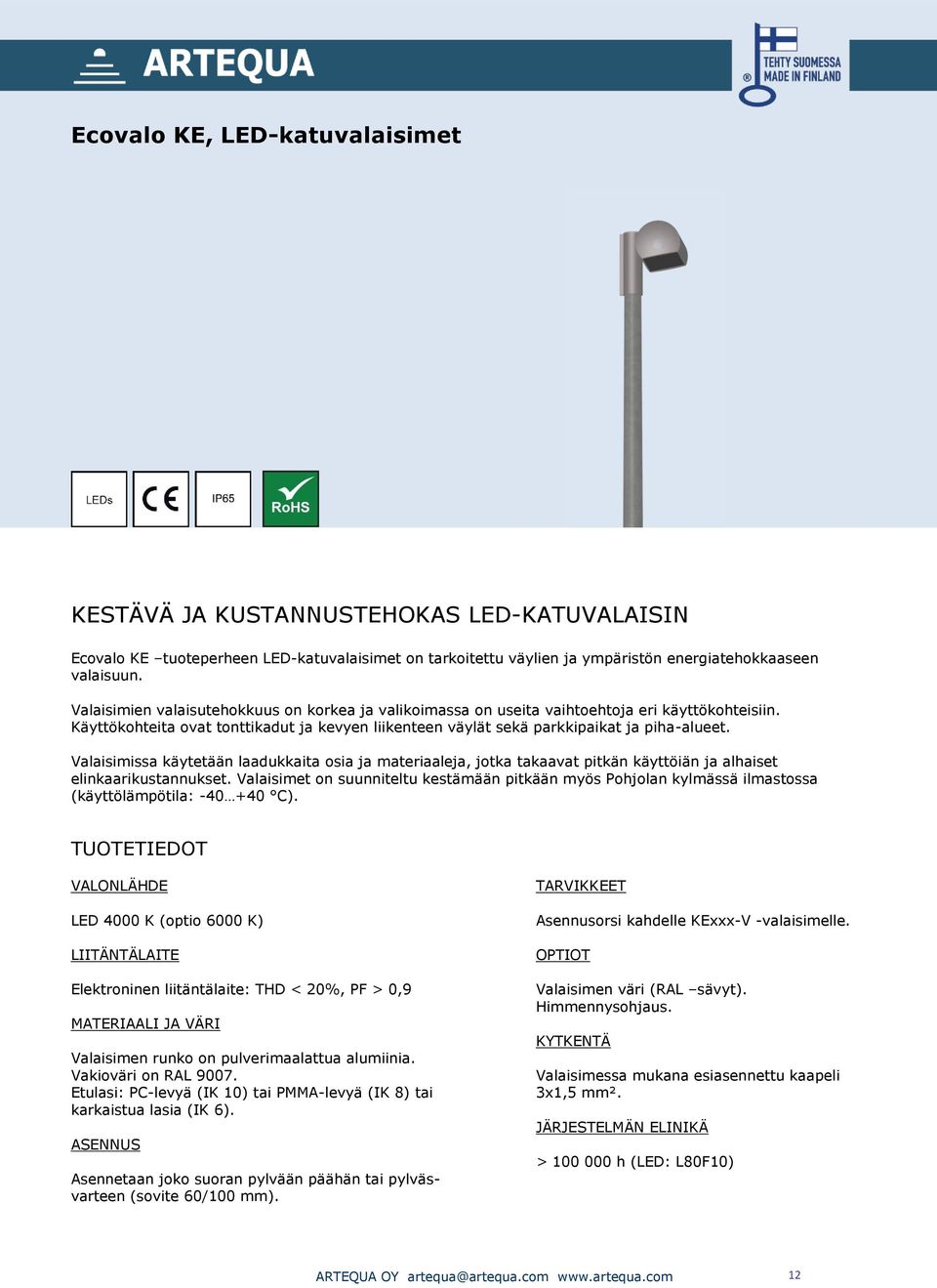

12 Ecovalo KE, LED-katuvalaisimet KESTÄVÄ JA KUSTANNUSTEHOKAS LED-KATUVALAISIN Ecovalo KE tuoteperheen LED-katuvalaisimet on tarkoitettu väylien ja ympäristön energiatehokkaaseen valaisuun. Valaisimien valaisutehokkuus on korkea ja valikoimassa on useita vaihtoehtoja eri käyttökohteisiin. Käyttökohteita ovat tonttikadut ja kevyen liikenteen väylät sekä parkkipaikat ja piha-alueet. Valaisimissa käytetään laadukkaita osia ja materiaaleja, jotka takaavat pitkän käyttöiän ja alhaiset elinkaarikustannukset. Valaisimet on suunniteltu kestämään pitkään myös Pohjolan kylmässä ilmastossa (käyttölämpötila: C). TUOTETIEDOT VALONLÄHDE LED 4000 K (optio 6000 K) LIITÄNTÄLAITE Elektroninen liitäntälaite: THD < 20%, PF > 0,9 MATERIAALI JA VÄRI Valaisimen runko on pulverimaalattua alumiinia. Vakioväri on RAL Etulasi: PC-levyä (IK 10) tai PMMA-levyä (IK 8) tai karkaistua lasia (IK 6). ASENNUS Asennetaan joko suoran pylvään päähän tai pylväsvarteen (sovite 60/100 mm). TARVIKKEET Asennusorsi kahdelle KExxx-V -valaisimelle. OPTIOT Valaisimen väri (RAL sävyt). Himmennysohjaus. KYTKENTÄ Valaisimessa mukana esiasennettu kaapeli 3x1,5 mm². JÄRJESTELMÄN ELINIKÄ > h (LED: L80F10) 12

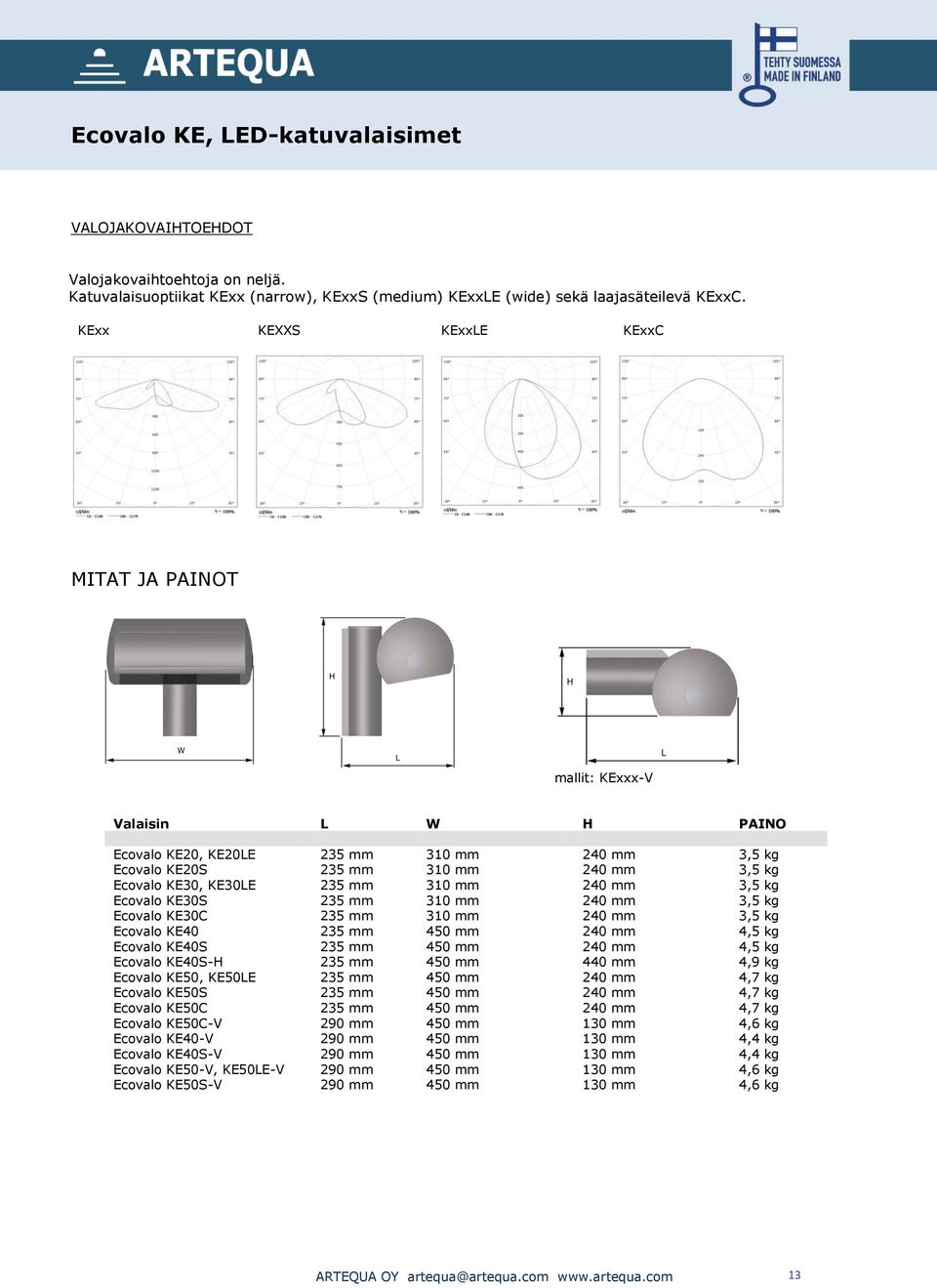

13 Ecovalo KE, LED-katuvalaisimet VALOJAKOVAIHTOEHDOT Valojakovaihtoehtoja on neljä. Katuvalaisuoptiikat KExx (narrow), KExxS (medium) KExxLE (wide) sekä laajasäteilevä KExxC. KExx KEXXS KExxLE KExxC MITAT JA PAINOT mallit: KExxx-V Valaisin L W H PAINO Ecovalo KE20, KE20LE 235 mm 310 mm 240 mm 3,5 kg Ecovalo KE20S 235 mm 310 mm 240 mm 3,5 kg Ecovalo KE30, KE30LE 235 mm 310 mm 240 mm 3,5 kg Ecovalo KE30S 235 mm 310 mm 240 mm 3,5 kg Ecovalo KE30C 235 mm 310 mm 240 mm 3,5 kg Ecovalo KE mm 450 mm 240 mm 4,5 kg Ecovalo KE40S 235 mm 450 mm 240 mm 4,5 kg Ecovalo KE40S-H 235 mm 450 mm 440 mm 4,9 kg Ecovalo KE50, KE50LE 235 mm 450 mm 240 mm 4,7 kg Ecovalo KE50S 235 mm 450 mm 240 mm 4,7 kg Ecovalo KE50C 235 mm 450 mm 240 mm 4,7 kg Ecovalo KE50C-V 290 mm 450 mm 130 mm 4,6 kg Ecovalo KE40-V 290 mm 450 mm 130 mm 4,4 kg Ecovalo KE40S-V 290 mm 450 mm 130 mm 4,4 kg Ecovalo KE50-V, KE50LE-V 290 mm 450 mm 130 mm 4,6 kg Ecovalo KE50S-V 290 mm 450 mm 130 mm 4,6 kg 13

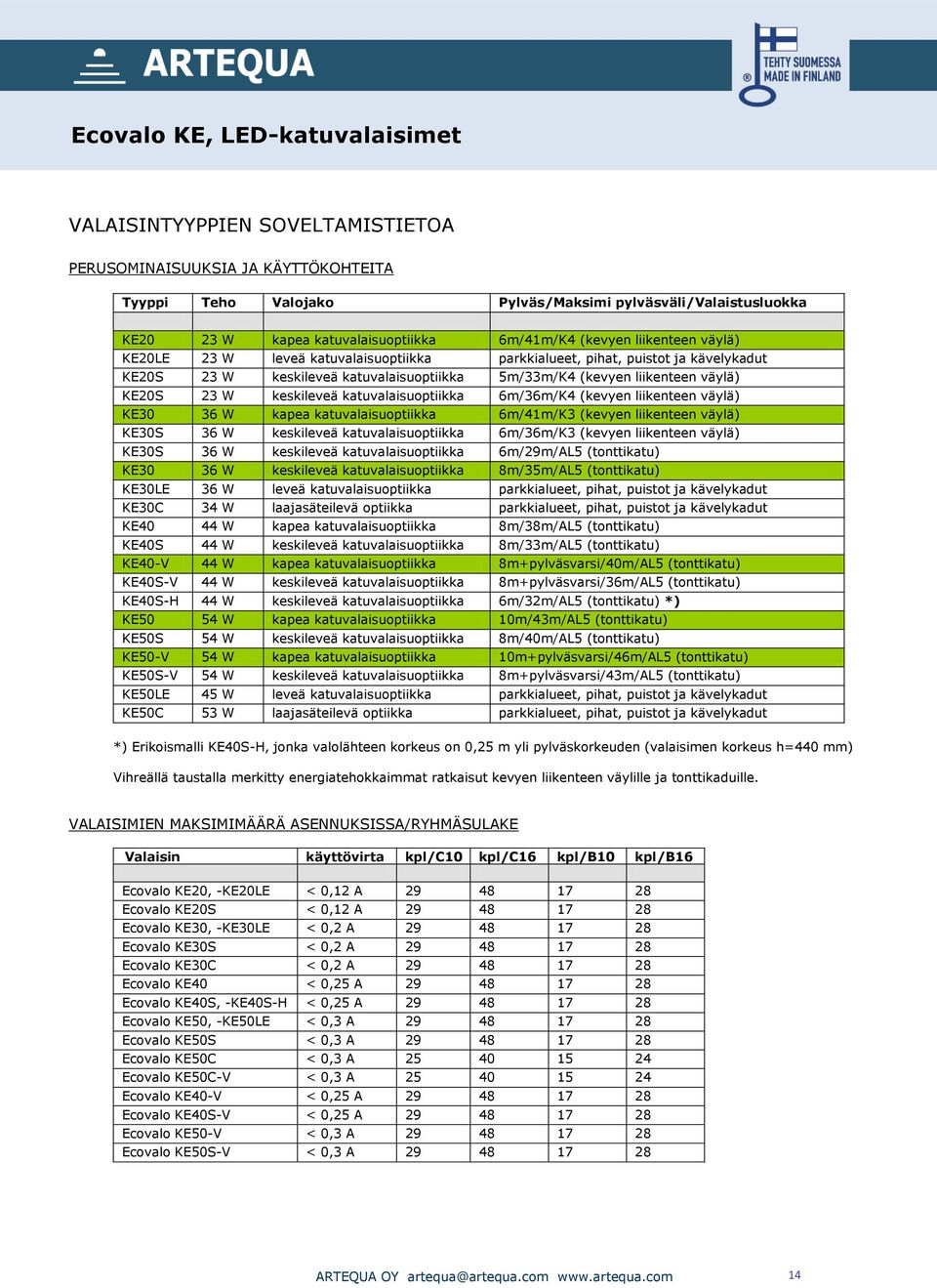

14 Ecovalo KE, LED-katuvalaisimet VALAISINTYYPPIEN SOVELTAMISTIETOA PERUSOMINAISUUKSIA JA KÄYTTÖKOHTEITA Tyyppi Teho Valojako Pylväs/Maksimi pylväsväli/valaistusluokka KE20 23 W kapea katuvalaisuoptiikka 6m/41m/K4 (kevyen liikenteen väylä) KE20LE 23 W leveä katuvalaisuoptiikka parkkialueet, pihat, puistot ja kävelykadut KE20S 23 W keskileveä katuvalaisuoptiikka 5m/33m/K4 (kevyen liikenteen väylä) KE20S 23 W keskileveä katuvalaisuoptiikka 6m/36m/K4 (kevyen liikenteen väylä) KE30 36 W kapea katuvalaisuoptiikka 6m/41m/K3 (kevyen liikenteen väylä) KE30S 36 W keskileveä katuvalaisuoptiikka 6m/36m/K3 (kevyen liikenteen väylä) KE30S 36 W keskileveä katuvalaisuoptiikka 6m/29m/AL5 (tonttikatu) KE30 36 W keskileveä katuvalaisuoptiikka 8m/35m/AL5 (tonttikatu) KE30LE 36 W leveä katuvalaisuoptiikka parkkialueet, pihat, puistot ja kävelykadut KE30C 34 W laajasäteilevä optiikka parkkialueet, pihat, puistot ja kävelykadut KE40 44 W kapea katuvalaisuoptiikka 8m/38m/AL5 (tonttikatu) KE40S 44 W keskileveä katuvalaisuoptiikka 8m/33m/AL5 (tonttikatu) KE40-V 44 W kapea katuvalaisuoptiikka 8m+pylväsvarsi/40m/AL5 (tonttikatu) KE40S-V 44 W keskileveä katuvalaisuoptiikka 8m+pylväsvarsi/36m/AL5 (tonttikatu) KE40S-H 44 W keskileveä katuvalaisuoptiikka 6m/32m/AL5 (tonttikatu) *) KE50 54 W kapea katuvalaisuoptiikka 10m/43m/AL5 (tonttikatu) KE50S 54 W keskileveä katuvalaisuoptiikka 8m/40m/AL5 (tonttikatu) KE50-V 54 W kapea katuvalaisuoptiikka 10m+pylväsvarsi/46m/AL5 (tonttikatu) KE50S-V 54 W keskileveä katuvalaisuoptiikka 8m+pylväsvarsi/43m/AL5 (tonttikatu) KE50LE 45 W leveä katuvalaisuoptiikka parkkialueet, pihat, puistot ja kävelykadut KE50C 53 W laajasäteilevä optiikka parkkialueet, pihat, puistot ja kävelykadut *) Erikoismalli KE40S-H, jonka valolähteen korkeus on 0,25 m yli pylväskorkeuden (valaisimen korkeus h=440 mm) Vihreällä taustalla merkitty energiatehokkaimmat ratkaisut kevyen liikenteen väylille ja tonttikaduille. VALAISIMIEN MAKSIMIMÄÄRÄ ASENNUKSISSA/RYHMÄSULAKE Valaisin käyttövirta kpl/c10 kpl/c16 kpl/b10 kpl/b16 Ecovalo KE20, -KE20LE < 0,12 A Ecovalo KE20S < 0,12 A Ecovalo KE30, -KE30LE < 0,2 A Ecovalo KE30S < 0,2 A Ecovalo KE30C < 0,2 A Ecovalo KE40 < 0,25 A Ecovalo KE40S, -KE40S-H < 0,25 A Ecovalo KE50, -KE50LE < 0,3 A Ecovalo KE50S < 0,3 A Ecovalo KE50C < 0,3 A Ecovalo KE50C-V < 0,3 A Ecovalo KE40-V < 0,25 A Ecovalo KE40S-V < 0,25 A Ecovalo KE50-V < 0,3 A Ecovalo KE50S-V < 0,3 A

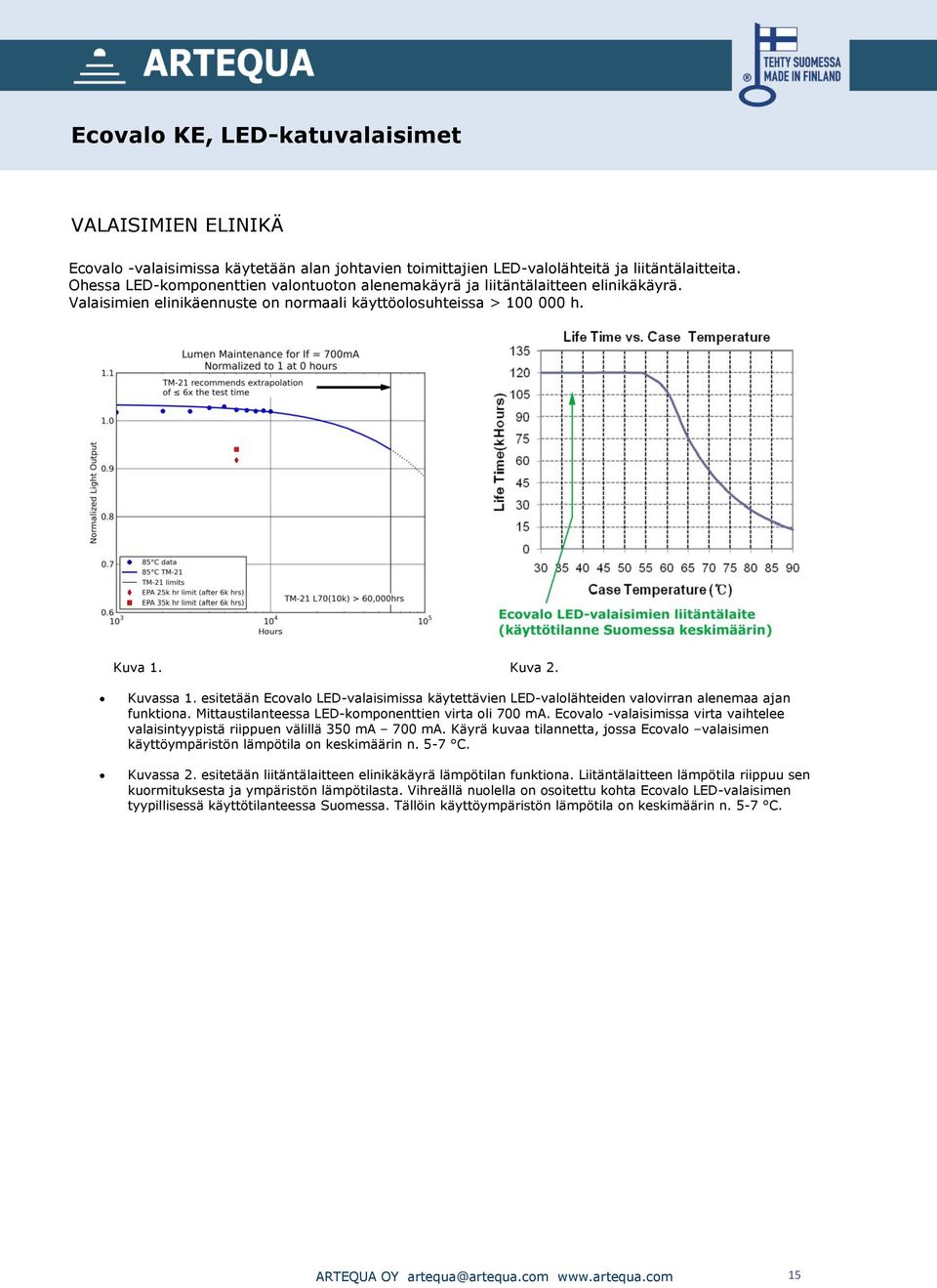

15 Ecovalo KE, LED-katuvalaisimet VALAISIMIEN ELINIKÄ Ecovalo -valaisimissa käytetään alan johtavien toimittajien LED-valolähteitä ja liitäntälaitteita. Ohessa LED-komponenttien valontuoton alenemakäyrä ja liitäntälaitteen elinikäkäyrä. Valaisimien elinikäennuste on normaali käyttöolosuhteissa > h. Kuva 1. Kuva 2. Kuvassa 1. esitetään Ecovalo LED-valaisimissa käytettävien LED-valolähteiden valovirran alenemaa ajan funktiona. Mittaustilanteessa LED-komponenttien virta oli 700 ma. Ecovalo -valaisimissa virta vaihtelee valaisintyypistä riippuen välillä 350 ma 700 ma. Käyrä kuvaa tilannetta, jossa Ecovalo valaisimen käyttöympäristön lämpötila on keskimäärin n. 5-7 C. Kuvassa 2. esitetään liitäntälaitteen elinikäkäyrä lämpötilan funktiona. Liitäntälaitteen lämpötila riippuu sen kuormituksesta ja ympäristön lämpötilasta. Vihreällä nuolella on osoitettu kohta Ecovalo LED-valaisimen tyypillisessä käyttötilanteessa Suomessa. Tällöin käyttöympäristön lämpötila on keskimäärin n. 5-7 C. 15

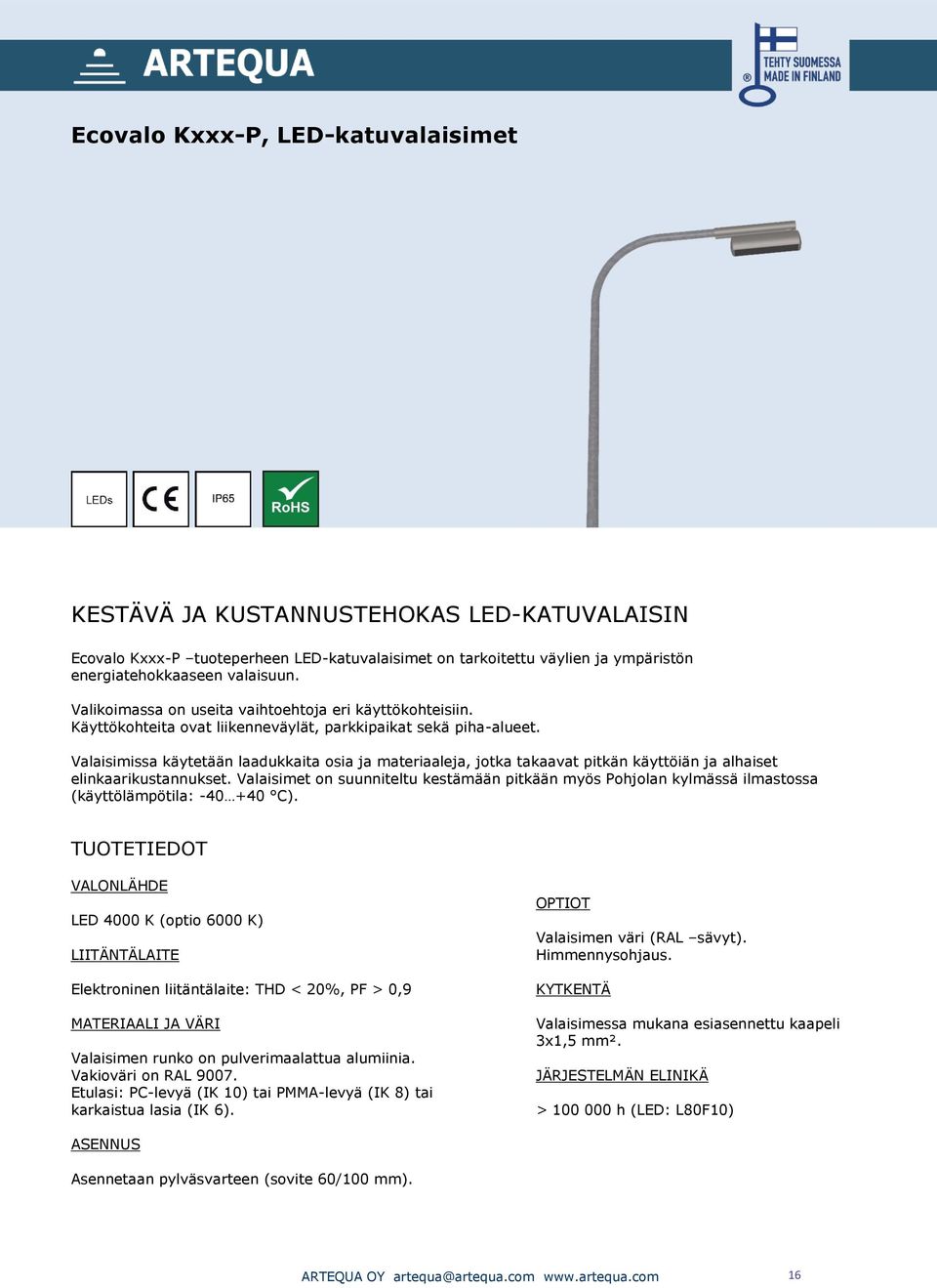

16 Ecovalo Kxxx-P, LED-katuvalaisimet KESTÄVÄ JA KUSTANNUSTEHOKAS LED-KATUVALAISIN Ecovalo Kxxx-P tuoteperheen LED-katuvalaisimet on tarkoitettu väylien ja ympäristön energiatehokkaaseen valaisuun. Valikoimassa on useita vaihtoehtoja eri käyttökohteisiin. Käyttökohteita ovat liikenneväylät, parkkipaikat sekä piha-alueet. Valaisimissa käytetään laadukkaita osia ja materiaaleja, jotka takaavat pitkän käyttöiän ja alhaiset elinkaarikustannukset. Valaisimet on suunniteltu kestämään pitkään myös Pohjolan kylmässä ilmastossa (käyttölämpötila: C). TUOTETIEDOT VALONLÄHDE LED 4000 K (optio 6000 K) LIITÄNTÄLAITE Elektroninen liitäntälaite: THD < 20%, PF > 0,9 MATERIAALI JA VÄRI Valaisimen runko on pulverimaalattua alumiinia. Vakioväri on RAL Etulasi: PC-levyä (IK 10) tai PMMA-levyä (IK 8) tai karkaistua lasia (IK 6). OPTIOT Valaisimen väri (RAL sävyt). Himmennysohjaus. KYTKENTÄ Valaisimessa mukana esiasennettu kaapeli 3x1,5 mm². JÄRJESTELMÄN ELINIKÄ > h (LED: L80F10) ASENNUS Asennetaan pylväsvarteen (sovite 60/100 mm). 16

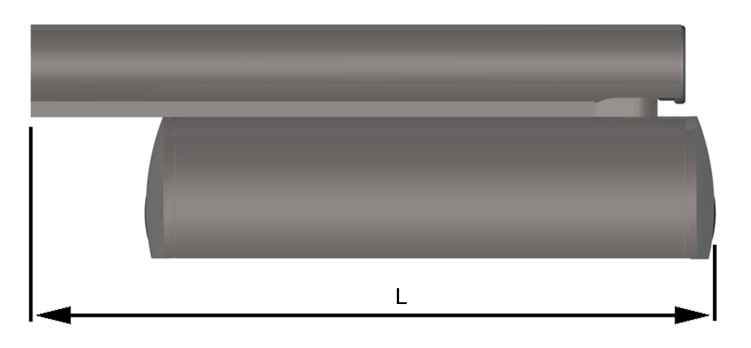

17 Ecovalo Kxxx-P, LED-katuvalaisimet VALOJAKOVAIHTOEHDOT Valojakovaihtoehtoja on neljä. Katuvalaisuoptiikat KExx (narrow), KExxS (medium) KexxLE (wide) sekä laajasäteilevä KExxC. Kxx-P KxxS-P KxxLE-P MITAT JA PAINOT Valaisin L W H PAINO Ecovalo K40-P 610 mm 160 mm 210 mm 4,4 kg Ecovalo K40S-P 610 mm 160 mm 210 mm 4,4 kg Ecovalo K50-P 610 mm 160 mm 210 mm 4,6 kg Ecovalo K50S-P 610 mm 160 mm 210 mm 4,6 kg Ecovalo K50LE-P 610 mm 160 mm 210 mm 4,6 kg Ecovalo K60-P 920 mm 160 mm 210 mm 7,5 kg Ecovalo K60S-P 920 mm 160 mm 210 mm 7,5 kg Ecovalo K60LE-P 920 mm 160 mm 210 mm 7,5 kg Ecovalo K80-P 920 mm 160 mm 210 mm 8 kg Ecovalo K80S-P 920 mm 160 mm 210 mm 8 kg Ecovalo K80LE-P 920 mm 160 mm 210 mm 8 kg 17

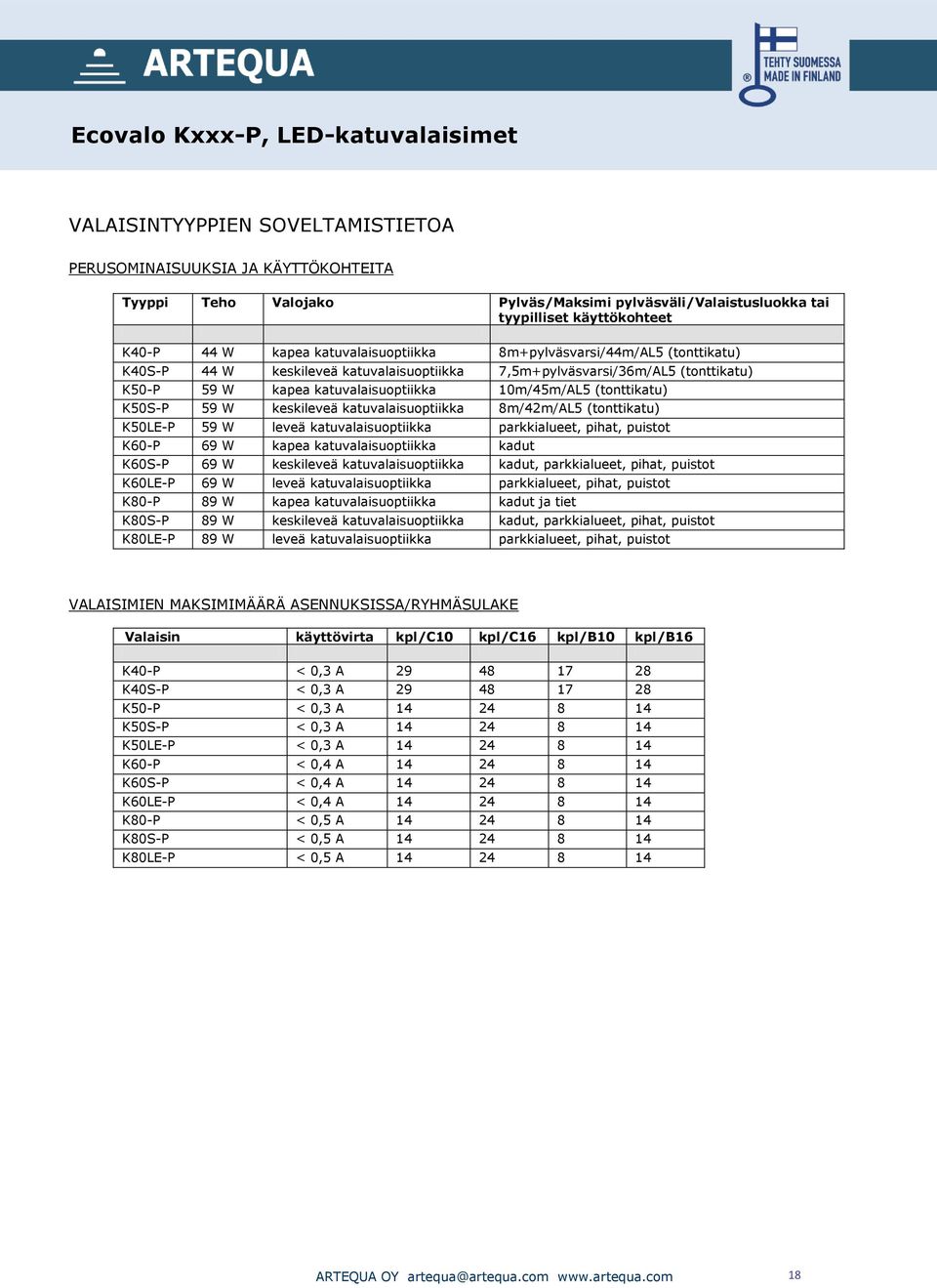

18 Ecovalo Kxxx-P, LED-katuvalaisimet VALAISINTYYPPIEN SOVELTAMISTIETOA PERUSOMINAISUUKSIA JA KÄYTTÖKOHTEITA Tyyppi Teho Valojako Pylväs/Maksimi pylväsväli/valaistusluokka tai tyypilliset käyttökohteet K40-P 44 W kapea katuvalaisuoptiikka 8m+pylväsvarsi/44m/AL5 (tonttikatu) K40S-P 44 W keskileveä katuvalaisuoptiikka 7,5m+pylväsvarsi/36m/AL5 (tonttikatu) K50-P 59 W kapea katuvalaisuoptiikka 10m/45m/AL5 (tonttikatu) K50S-P 59 W keskileveä katuvalaisuoptiikka 8m/42m/AL5 (tonttikatu) K50LE-P 59 W leveä katuvalaisuoptiikka parkkialueet, pihat, puistot K60-P 69 W kapea katuvalaisuoptiikka kadut K60S-P 69 W keskileveä katuvalaisuoptiikka kadut, parkkialueet, pihat, puistot K60LE-P 69 W leveä katuvalaisuoptiikka parkkialueet, pihat, puistot K80-P 89 W kapea katuvalaisuoptiikka kadut ja tiet K80S-P 89 W keskileveä katuvalaisuoptiikka kadut, parkkialueet, pihat, puistot K80LE-P 89 W leveä katuvalaisuoptiikka parkkialueet, pihat, puistot VALAISIMIEN MAKSIMIMÄÄRÄ ASENNUKSISSA/RYHMÄSULAKE Valaisin käyttövirta kpl/c10 kpl/c16 kpl/b10 kpl/b16 K40-P < 0,3 A K40S-P < 0,3 A K50-P < 0,3 A K50S-P < 0,3 A K50LE-P < 0,3 A K60-P < 0,4 A K60S-P < 0,4 A K60LE-P < 0,4 A K80-P < 0,5 A K80S-P < 0,5 A K80LE-P < 0,5 A

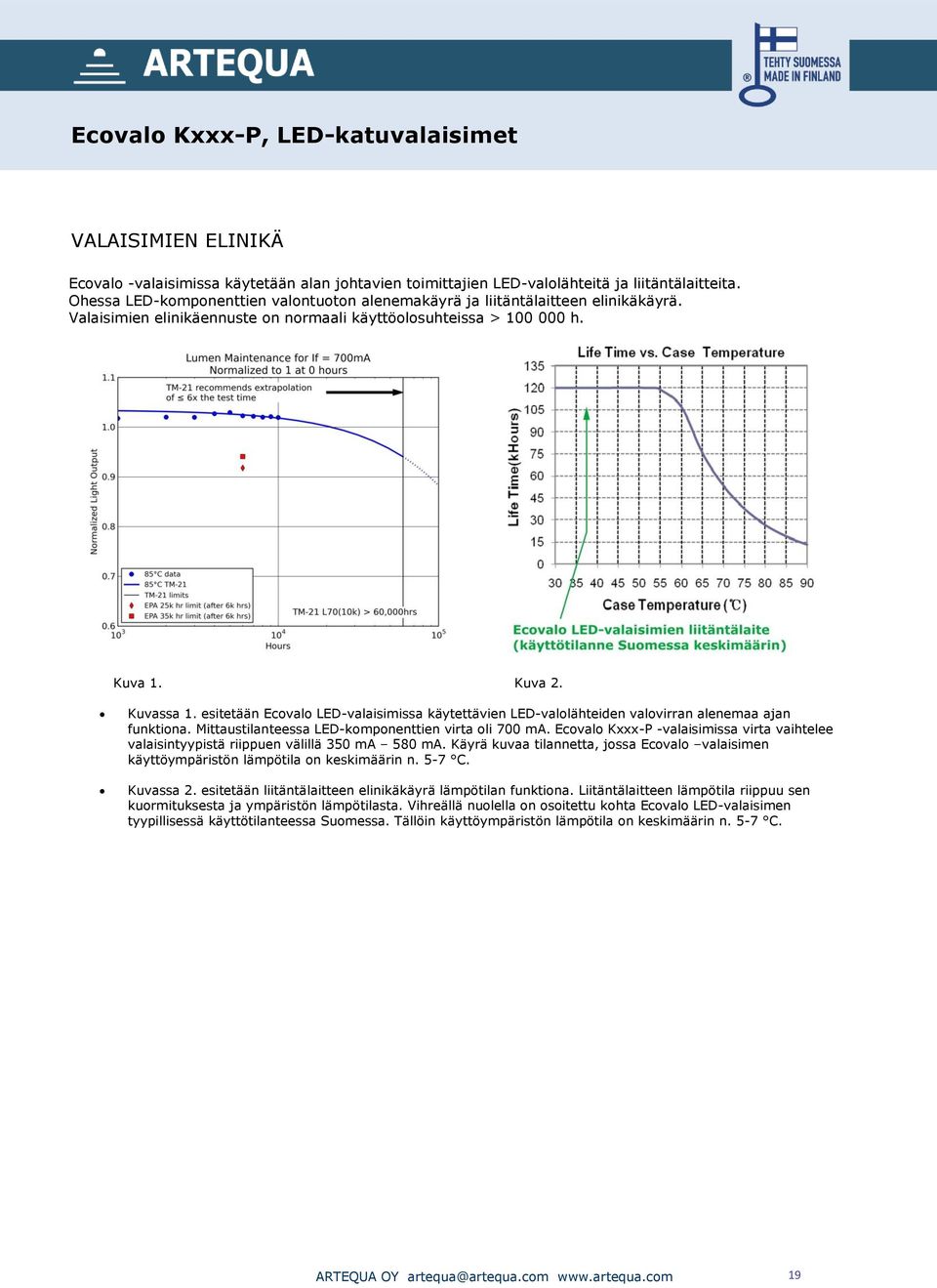

19 Ecovalo Kxxx-P, LED-katuvalaisimet VALAISIMIEN ELINIKÄ Ecovalo -valaisimissa käytetään alan johtavien toimittajien LED-valolähteitä ja liitäntälaitteita. Ohessa LED-komponenttien valontuoton alenemakäyrä ja liitäntälaitteen elinikäkäyrä. Valaisimien elinikäennuste on normaali käyttöolosuhteissa > h. Kuva 1. Kuva 2. Kuvassa 1. esitetään Ecovalo LED-valaisimissa käytettävien LED-valolähteiden valovirran alenemaa ajan funktiona. Mittaustilanteessa LED-komponenttien virta oli 700 ma. Ecovalo Kxxx-P -valaisimissa virta vaihtelee valaisintyypistä riippuen välillä 350 ma 580 ma. Käyrä kuvaa tilannetta, jossa Ecovalo valaisimen käyttöympäristön lämpötila on keskimäärin n. 5-7 C. Kuvassa 2. esitetään liitäntälaitteen elinikäkäyrä lämpötilan funktiona. Liitäntälaitteen lämpötila riippuu sen kuormituksesta ja ympäristön lämpötilasta. Vihreällä nuolella on osoitettu kohta Ecovalo LED-valaisimen tyypillisessä käyttötilanteessa Suomessa. Tällöin käyttöympäristön lämpötila on keskimäärin n. 5-7 C. 19

20 Ecovalo KP, puistovalaisin KESTÄVÄ JA KUSTANNUSTEHOKAS LED-PUISTOVALAISIN Ecovalo KP puistovalaisin on Suomessa kehitetty ja valmistettu. Valaisimen käyttökohteita ovat kevyen liikenteen väylät sekä puistot, pihat ja parkkialueet. Valaisimissa käytetään laadukkaita osia ja materiaaleja, jotka takaavat pitkän käyttöiän ja alhaiset elinkaarikustannukset. Valaisimet on suunniteltu kestämään pitkään myös Pohjolan kylmässä ilmastossa (käyttölämpötila C). TUOTETIEDOT VALONLÄHDE LED 4000 K (tai optio 6000 K) LIITÄNTÄLAITE Elektroninen liitäntälaite MATERIAALI JA VÄRI Valaisimen runko on pulverimaalattua alumiinia. Vakioväri on RAL 9007 (optiona muut RAL sävyt). Etulasi: karkaistua lasia (IK 6) tai PMMA -levyä (IK 8). ASENNUS Asennetaan suoran pylvään päähän (pylvässovite 60/100 mm). OPTIOT Kahden valaisimen kokoonpanot orrella varustettuna. Valaisimen väri (RAL sävyt). Valaisimen etulasi: PC-levyä (iskunkestävyysluokka IK10) Himmennysohjaus. KYTKENTÄ Valaisimessa mukana esiasennettu kaapeli 3x1,5 mm². 20

21 Ecovalo KP, puistovalaisin OPTIIKAT Valojakovaihtoehtoja on neljä. Katuvalaisuoptiikat KPxx (narrow), KPxxS (medium) KPxxLE (wide) sekä laajasäteilevä KPxxC. KP20, KP30 KP20S, KP30S KP20LE, KP30LE KP30C MITTAPIIRUSTUKSET JA RYHMÄKOOT MITAT JA PAINOT Valaisin L (L2) W H PAINO Ecovalo KP mm 390 mm 500 mm 6,5 kg Ecovalo KP20S, -KP20LE 545 mm 390 mm 500 mm 6,5 kg Ecovalo KP mm 390 mm 500 mm 6,8 kg Ecovalo KP30S, -KP30LE 545 mm 390 mm 500 mm 6,8 kg Ecovalo KP30C 545 mm 390 mm 500 mm 6,8 kg Orsiasennus, kaikki mallit 990 mm 390 mm 500 mm n. 12 kg 21

22 Ecovalo KP, puistovalaisin RYHMÄKOOT JA TEHOT Valaisin käyttövirta kpl/c10 kpl/c16 kpl/b10 kpl/b16 Teho/W Ecovalo KP20 < 0,15 A Ecovalo KP20S, KP20LE < 0,15 A Ecovalo KP30 < 0,2 A Ecovalo KP30S < 0,2 A Ecovalo KP30LE < 0,2 A Ecovalo KP30C < 0,2 A VALAISIMIEN OMINAISUUDET JA MAHDOLLISET MUUTOKSET Koska jatkuvasti kehitämme tuotteitamme, pidätämme oikeuden muutoksiin. Lähinnä valaisimien teho voi jonkin verran muuttua. Myös valovirta voi kasvaa LED-valolähteiden valotahokkuuden parantuessa. VALAISIMIEN ELINIKÄ Ecovalo -valaisimissa käytetään alan johtavien toimittajien LED-valolähteitä ja liitäntälaitteita. Ohessa LED-komponenttien valontuoton alenemakäyrä ja liitäntälaitteen elinikäkäyrä. Valaisimien elinikäennuste on normaali käyttöolosuhteissa > h. Kuva 1. Kuva 2. Kuvassa 1. esitetään Ecovalo LED-valaisimissa käytettävien LED-valolähteiden valovirran alenemaa ajan funktiona. Mittaustilanteessa LED-komponenttien virta oli 700 ma. Ecovalo KP-valaisimissa virta vaihtelee valaisintyypistä riippuen välillä 350 ma 580 ma. Käyrä kuvaa tilannetta, jossa Ecovalo valaisimen käyttöympäristön lämpötila on keskimäärin n. 5-7 C. Kuvassa 2. esitetään liitäntälaitteen elinikäkäyrä lämpötilan funktiona. Liitäntälaitteen lämpötila riippuu sen kuormituksesta ja ympäristön lämpötilasta. Vihreällä nuolella on osoitettu kohta Ecovalo LED-valaisimen tyypillisessä käyttötilanteessa Suomessa. Tällöin käyttöympäristön lämpötila on keskimäärin n. 5-7 C. 22

23 Ecovalo KP, puistovalaisin GALLERIA 23

24 24
