WR 2 KÄYTTÖOHJEET TÄRKEITÄ TURVALLISUUSOHJEITA

Transkriptio

1 WR 2 KÄYTTÖOHJEET TÄRKEITÄ TURVALLISUUSOHJEITA Varoitus: Älä koskaan ota ulkoisia kuoria tai mitään osia niistä irti. Älä kaada mitään nestettä tai laita mitään ylimääräisiä esineitä vastaanottimen sisälle Huomio: Käytä aina puhdasta kangaskappaletta ja puhtaassa vedessä kevyesti kostutettua kangaskappaletta puhdistaessasi laitetta. Älä käytä kemikaaleja puhdistuksessa. (Pesuaineita) Vaara: Älä tuki ilmastointireikiä Laitteen ylikuumentuessa on tulipalovaara. Huomio: Aseta laite hyvin ilmastoidulle paikalle. Vaara: Käytä ainoastaan alkuperäisiä tai huoltokorjaamoiden suosittelemia varaosia. Huomio: Älä laita painavia esineitä laite päälle. Laite voi vahingoittua. Varoitus: Kytke laitteesta virta ukkosenilmalla tai mikäli se on pitkiä aikoja käyttämättömänä. Kytke antennin johto irti ukkosenilmalla. Huomio: Älä käytä laitetta seuraavissa olosuhteissa: - Missä laite altistuu suoralle auringonvalolle - Jos ilmankosteus on korkea tai paikka on märkä - Jos lämpötila on korkea tai liian matala

2 2 Controls 1 Valo painike 2 Radio Taajuus/AUX valinta 3 Muistin esiasetus 4 Power On/Off/ torkku painike 5 Pyöritettävä kanavanvalitsin (Tuning) 6 Äänen (Volumen) säätö 7 Infrapunasensori 8 RDS painike and minuutti säädin 9 Ajan säätö 10 Taajuuksien vaihto ja valinta painike 11 Kuittaus painike 12 Näyttö painike 13 Asemien haku ja MONO kytkin 14 Kuulokkeiden liitin

3 15 Ulkoinen FM antenni 16 Ulkoinen AM antenni (USA versio ainoastaan) 17 AC verkkovirtaliitin 18 12V DC sisääntulo liitin (Esim. auto/vene) 19 REC ulostulo 20 Aux sisääntulo 21 Sisäinen/ulkoinen antenni kytkin 22 Resetointi painike 3

4 4 NÄYTTÖ A. Taajuus/Aika/Asemanäyttö B. Radio/Herätys symboli C. Daylight Saving Time ( DST ), Ei toimi WR-2 versiossa. D. Torkkukytkin E. RDS symboli F. Aika symboli G. Stereo symboli H. Ruuhka symboli I. Aux sisäätulo symboli J. Muistinpaikkojen symboli

5 5 KAUKOSÄÄDIN 1 Power on/off/torkku button 2 Kanavien haku 3 Äänenvoimakkuus (Volume) säädin 4 Äänensävy 5 Muistipaikkojen asetus 6 Vaimennus 7 Minuutti painike 8 Tunti painike 9 Taajuus ja valinta painike 10 Valinta painike 11 Näyttö painike 12 Radion taajuusalue ja AUX sisääntulo valinta Radion kytkeminen toimintakuntoon AC toiminta Ennen kuin kytket (AC) verkkovirta liittimen varmistu että käyttöjännite on oikea. Kytke verkkojohdon toinen pää radion takaosaan AC verkkovirtaliittimelle varattuun paikkaan.

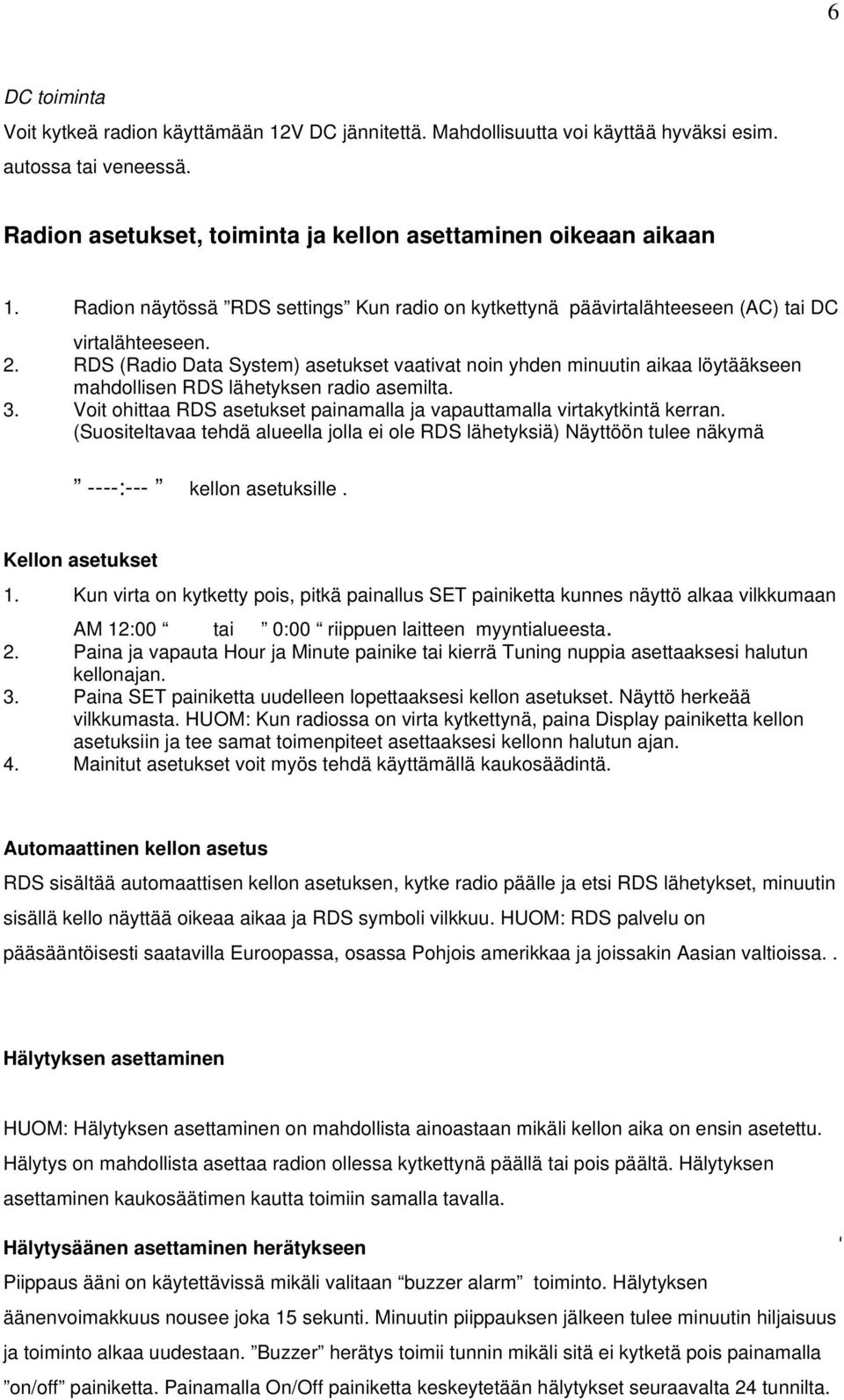

6 6 DC toiminta Voit kytkeä radion käyttämään 12V DC jännitettä. Mahdollisuutta voi käyttää hyväksi esim. autossa tai veneessä. Radion asetukset, toiminta ja kellon asettaminen oikeaan aikaan 1. Radion näytössä RDS settings Kun radio on kytkettynä päävirtalähteeseen (AC) tai DC virtalähteeseen. 2. RDS (Radio Data System) asetukset vaativat noin yhden minuutin aikaa löytääkseen mahdollisen RDS lähetyksen radio asemilta. 3. Voit ohittaa RDS asetukset painamalla ja vapauttamalla virtakytkintä kerran. (Suositeltavaa tehdä alueella jolla ei ole RDS lähetyksiä) Näyttöön tulee näkymä ----:--- kellon asetuksille. Kellon asetukset 1. Kun virta on kytketty pois, pitkä painallus SET painiketta kunnes näyttö alkaa vilkkumaan AM 12:00 tai 0:00 riippuen laitteen myyntialueesta. 2. Paina ja vapauta Hour ja Minute painike tai kierrä Tuning nuppia asettaaksesi halutun kellonajan. 3. Paina SET painiketta uudelleen lopettaaksesi kellon asetukset. Näyttö herkeää vilkkumasta. HUOM: Kun radiossa on virta kytkettynä, paina Display painiketta kellon asetuksiin ja tee samat toimenpiteet asettaaksesi kellonn halutun ajan. 4. Mainitut asetukset voit myös tehdä käyttämällä kaukosäädintä. Automaattinen kellon asetus RDS sisältää automaattisen kellon asetuksen, kytke radio päälle ja etsi RDS lähetykset, minuutin sisällä kello näyttää oikeaa aikaa ja RDS symboli vilkkuu. HUOM: RDS palvelu on pääsääntöisesti saatavilla Euroopassa, osassa Pohjois amerikkaa ja joissakin Aasian valtioissa.. Hälytyksen asettaminen HUOM: Hälytyksen asettaminen on mahdollista ainoastaan mikäli kellon aika on ensin asetettu. Hälytys on mahdollista asettaa radion ollessa kytkettynä päällä tai pois päältä. Hälytyksen asettaminen kaukosäätimen kautta toimiin samalla tavalla. Hälytysäänen asettaminen herätykseen Piippaus ääni on käytettävissä mikäli valitaan buzzer alarm toiminto. Hälytyksen äänenvoimakkuus nousee joka 15 sekunti. Minuutin piippauksen jälkeen tulee minuutin hiljaisuus ja toiminto alkaa uudestaan. Buzzer herätys toimii tunnin mikäli sitä ei kytketä pois painamalla on/off painiketta. Painamalla On/Off painiketta keskeytetään hälytykset seuraavalta 24 tunnilta.

7 7. 1. Kun radio on pois päältä paina ja vapauta Display painike, LCD näytössä alkaa vilkkumaan alarm symboli ja edellinen hälytysaika. Huom: Kun radio on kytketty päälle, paina ja vapauta Display painike ennen kuin näytössä alkaa vilkkumaan hälytysaika. 2. Vilkkumisen aikana, pitkä painallus SET painikkeesta kunnes tunti ja minuutti ajat myös herätys (alarm) vilkkuu näytössä. 3. Paina tunti (Hour) ja minuutti (Minute) painikkeita yksitellen tai kierrä tuning nuppia asettaaksesi halutun hälytysajan Paina ja vapauta Select painike valitaksesi Buzzer herätyksen, Näyttö alkaa vilkkumaan. 5. Paina ja vapauta SET painike lopettaaksesi hälytyksen asetukset. Näyttö palautuu takaisin todelliseen aikaan. Näet näytössä myös herätyksen symbolit. Voit halutessasi tarkastella asetettuja hälytysaikoja painamalla display painiketta. Herätys radion lähetykseen Kun radio hälytys on asetettu, radio kytkeytyy automaattisesti päälle valitulla radioasemalla. Radio hälytys soi yhden tunnin tai ennen kuin se kytketään pois painamallla On/Off painiketta. Painamalla on/off painiketta kaikki hälytykset keskeytyvät seuraavalta 24 tunnilta. 1. Radion ollessa kytkettynä pois päältä, paina ja vapauta Display painike. Kuulet piippauksen. Alarm symboli näkyy näytössä ja aikaisemmin asetettu hälytysaika. Huom: Radion ollessa päälle kytkettynä, paina ja vapauta Display painike kunnes alarm symboli alkaa vilkkumaan. 2 Vilkkumisen aikana, pitkä painallus SET painikeesta kunnes tunti ja minuutti luvut alkavat vilkkua näytöllä. 3 Paina tunti ja minuutti painikkeita erikseen tai käännä tuning nupista asettaaksesi halutun hälytysajan 4 Paina ja vapauta Select painike valitaksesi radiohälytyksen tai summeri hälytyksen. 5 Paina Band painiketta ja kierrä viritys nuppia valitaksesi haluttu radioasema. Voit myös valita radiohälytykseen radioaseman tallennetuilta asemilta painamalla muisti painiketta. 6 Paina ja vapauta SET painike tallentaaksesi ja lopettaaksesi hälytysasetukset. Näytössä näet radiohälytyksen. 7 Volyymitaso hälytyksellä on sama kuin radioasemaa kuunneltaessa.

8 8 Radiohälytysasemien näyttö Huom: Kaukosäädin ei tue tätä toimintoa. 1. Varmista että radio on kytketty pois päältä. 2. Pitkä painallus M1 painikkeesta, kunnes näytössä näkyy radiotaajuus. Pidä painiketta alhaalla toinen 3 sekuntia, näytössä vilkkuu radiotaajuus, Pidä painiketta alhaalla toinen 3 sekuntia peruuttaaksesi radioaseman hälytysasetukset. 4. Näytössä näet kun asemia ei ole asetettu. Torkkutoiminto 1. Hälytyksen soidessa paina mitä painiketta tahansa (paitsi on/off tai valo light painiketta), niin torkkutoiminto aktivoituu. Radio tai piippaus hälytys hiljentyy 5 minuutiksi. 2. Näytössä vilkkuvat molemmat torkku ja hälytys symboli. Torkkutoiminto on mahdollista uusia hälytyksen ollessa aktivoituna. Hälytysasetusten peruuttaminen Asetusten peruuttaminen on mahdollista tehdä radion ollessa joko paella tais poissa päältä. 1. Kun radio on pois päältä, paina ja vapauta Display (näyttö) painike, näytön hälytys ikoni alkaa vilkkua. ( Kun radio on päällä, paina näyttöpainiketta nähdäksesi hälytyksen tilan). 2. Pitkä painallus SET painikkeesta kunnes molemmat hälytysikonit ja aika numerointi alkavat vilkkua. 3. Paina ja vapauta SELECT painike kunnes näyttö vilkkuu. 4. Paina SET painiketta uudelleen peruuttaaksesi hälytyksen. Näytössä hälytyksen ikoni katoaa muutaman vilkahduksen jälkeen. Nukkumisajastin Tämä toiminto katkaisee virran laitteesta automaattisesti kun esiasetettu aika on kulunut. 1. Paina ja jatka painamista Power On/Off/Sleep painikkeesta, näytössä pyörii saatavilla olevat ajat Vapauta painike kun sopiva aika näkyy näytössä ja radio tulee käynnistämään viimeksi valitun asema. 2. Peruuttaaksesi nukkumistoiminnon, paina On/Off painiketta ja symboli katoaa. Näytön taustavalo Kytke taustavalo päälle painamalla ja vapauttamalla valo (light). Voit myös säätää näytön kirkkautta tai kytkeä taustavalon päältä pois kokonaan. Radion toiminta FM toiminto Kytke antenni. Radion mukana tulee AM/FM antenni. Aloittaaksesi FM vastaanoton, Aseta FM

9 9 antennin loppupää F-tyyppisen antennin liittimeen ja säädä paras vastaanotto. 75 ohm coaxial kaapeli voidaan myös liittää liittimeen. Varmista että ulkoisen ja sisäisen antennin kytkin on asetettu ulkoinen asentoon kun käytetään mukana tullutta antennijohtoa tai ulkoista antennia. AM toiminto Antennin kytkeminen Radiossa on sisäänrakennettu AM antenni minkä täytyisi olla tarpeeksi tehokas normaaliin kuunteluun. Aloittaaksesi AM vastaanoton, voit joutua kytkemään ulkoisen AM antennin liittimeen (USA versio ainoastaan). Asemien viritys Radiosi on varustettu kolmella eri mahdollisuudella tehdä viritykset. Scannaus, manuaalinen ja suoraan muistipaikoille tallennus. Scannaus 1 paina On/Off painiketta. 2 Valitse haluttu haluttu aallonpituus painaen toistuvasti taajuus painiketta. 3 Paina ja vapauta scannaus painike, radiosi aloittaa scannauksen valitulta aallonpituudelta ja pysähtyy automaattisesti kun se löytää kuuluvan aseman. 4 Aseta volume säätö haluttuun tilaan 5 Kytke radio pois päältä painamalla On/Off painiketta. Scannaus kaukosäätimen kautta. 1 Kytke radio päälle painamalla Power painiketta. 2 valitse haluttu aallonpituus. 3 Paina ja pidä alhaalla jompikumpi painike kanavien haku painikkeista kunnes taajuus näytössä alkaa vaihtelemaan nopeasti. Vapauta painike. 4 Radiosi aloittaa scannaamaan valitun aallonpituuden, pysähtyy automaattisesti kun kuuluva asema löytyy. Säädä volyymin taso halutulle tasolle. Manuaalinen viritys 1 Paina on/off painiketta kytkeäksesi radio päälle. 2 Valitse haluttu aallonpituus painamalla toistuvasti Band painiketta. 3 Viritys nuppi vaihtaa taajuutta seuraavilla ehdoilla, FM 50 khz tai 100 khz MW 9kHz tai 10kHz 4 Aseta volyymitaso ja äänensävy halutuille tasoille. 5 Paina on/off painike kytkeäksesi radio pois päältä. Esivalitut asemat 5 esivalittua muistipaikkaa molemmille FM ja MW aallonpituuksille. 1 Paina on/off painiketta kytkeäksesi radio päälle. 2 Valitse haluttu asema käyttämällä aikaisemmin jotain kolmesta aikaisemmin kuvatusta tavasta.

10 10 3 Paina ja pidä alhaalla Preset painiketta kunnes radio piippaa. Esivalinnan numeron näet näytössä joka tulee valituksi. 4 Toista tämä proseduuri jäljelle oleville kanaville. 5 Voit tallentaa jo valittujen asemien päälle toistamalla aikaisemmin mainitut tavat esivalinnoista. Volyymi ja äänensävyn säädöt 1 Pyöritä volyymi nuppia asettaaksesi halutun äänenvoimakkuuden. 2 Paina volume säädintä kerran päästäksesi Diskantti säätöihin. Pyörittämällä nuppia valitse haluttu säädön taso. 3 Paina voluma säädintä kahdesti niin pääset Basson säätöön. Pyörittämällä nuppia valitse haluttu säädön taso.. FM Stereo/Mono painike 1 Mikäli aseman kuuluvuus on heikko ja jotkut suhinat(häiriöt) ovat voimakkaat. Poistaaksesi suhinan paina ja pidä alhaalla Mono painiketta kunnes radio piippaa näyttö näyttää Mono tilan. 2 Paina ja pidä alhaalla Mono painiketta palataksesi Stereo asetuksiin. 3 FM stereo toiminto on ainoastaan käytettävissä kuulokkeilla. Haku askelluksien muuttaminen Huom: Kaukosäädin ei tue tätä toimintoa. Euroopassa ja muissa osissa maailmaa, MW askellukset ovat 9 khz, Amerikassa,MW askellus on 10 khz. FM alueella, useimmat maat käyttävät 100 khz askellusta, sinun radiosi voidaan kuitenkin asettaa hyväksymään 50 khz FM askellusta. Säätäminen FM askellusta 1 Varmista että radiosi on kytketty päältä pois. Paina ja pidä alhaalla M5 painiketta kunnes FM askellus näyttäytyy näytöllä. Pidä alhaalla M5 painiketta toiset 8 sekuntia kunnes FM askellus aloittaa vilkkumisen näytöllä. 2 Käännä Tuning nuppia säätääksesi halutun FM askelluksen ( Pyörittämällä alas saat 50 khz ja ylös 100 khz ). 3 Paina M5 painiketta lopettaaksesi ja tallentaaksesi asetukset. Näyttö palaa näyttämään kellonajan Huom: Kaukosäädin ei tue tätä toimintoa. Säädä MW askellusta 1 Varmista että radiosi on kytketty päältä pois. Paina ja pidä alhaalla M4 painiketta kunnes AM askellus näyttäytyy näytöllä. Pidä alhaalla M4 painiketta toiset 8 sekuntia kunnes AM askellus aloittaa vilkkumisen näytöllä. 2 Käännä Tuning nuppia säätääksesi halutun AM askelluksen ( Pyörittämällä alas saat 9 khz ja ylös 10 khz ).

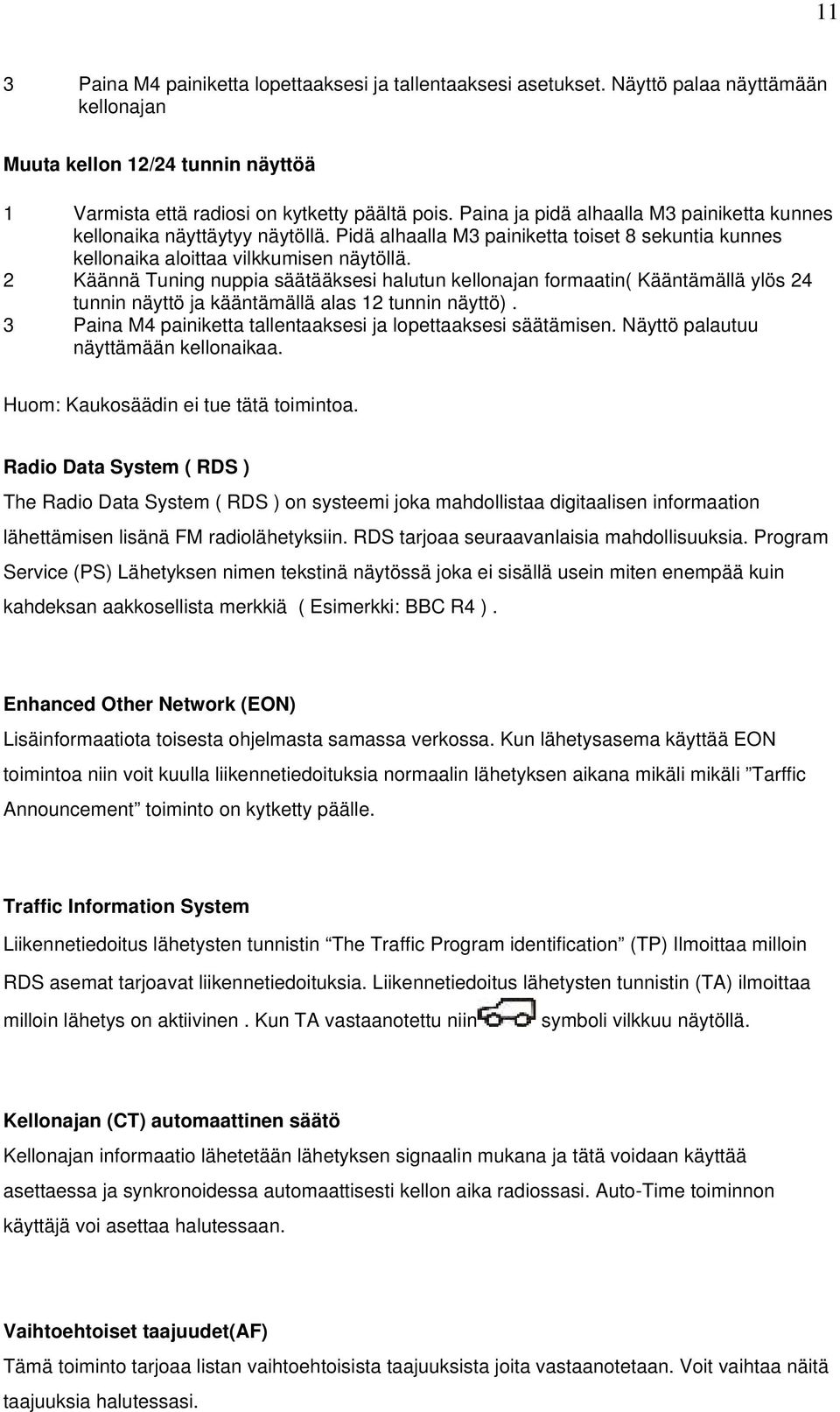

11 11 3 Paina M4 painiketta lopettaaksesi ja tallentaaksesi asetukset. Näyttö palaa näyttämään kellonajan Muuta kellon 12/24 tunnin näyttöä 1 Varmista että radiosi on kytketty päältä pois. Paina ja pidä alhaalla M3 painiketta kunnes kellonaika näyttäytyy näytöllä. Pidä alhaalla M3 painiketta toiset 8 sekuntia kunnes kellonaika aloittaa vilkkumisen näytöllä. 2 Käännä Tuning nuppia säätääksesi halutun kellonajan formaatin( Kääntämällä ylös 24 tunnin näyttö ja kääntämällä alas 12 tunnin näyttö). 3 Paina M4 painiketta tallentaaksesi ja lopettaaksesi säätämisen. Näyttö palautuu näyttämään kellonaikaa. Huom: Kaukosäädin ei tue tätä toimintoa. Radio Data System ( RDS ) The Radio Data System ( RDS ) on systeemi joka mahdollistaa digitaalisen informaation lähettämisen lisänä FM radiolähetyksiin. RDS tarjoaa seuraavanlaisia mahdollisuuksia. Program Service (PS) Lähetyksen nimen tekstinä näytössä joka ei sisällä usein miten enempää kuin kahdeksan aakkosellista merkkiä ( Esimerkki: BBC R4 ). Enhanced Other Network (EON) Lisäinformaatiota toisesta ohjelmasta samassa verkossa. Kun lähetysasema käyttää EON toimintoa niin voit kuulla liikennetiedoituksia normaalin lähetyksen aikana mikäli mikäli Tarffic Announcement toiminto on kytketty päälle. Traffic Information System Liikennetiedoitus lähetysten tunnistin The Traffic Program identification (TP) Ilmoittaa milloin RDS asemat tarjoavat liikennetiedoituksia. Liikennetiedoitus lähetysten tunnistin (TA) ilmoittaa milloin lähetys on aktiivinen. Kun TA vastaanotettu niin symboli vilkkuu näytöllä. Kellonajan (CT) automaattinen säätö Kellonajan informaatio lähetetään lähetyksen signaalin mukana ja tätä voidaan käyttää asettaessa ja synkronoidessa automaattisesti kellon aika radiossasi. Auto-Time toiminnon käyttäjä voi asettaa halutessaan. Vaihtoehtoiset taajuudet(af) Tämä toiminto tarjoaa listan vaihtoehtoisista taajuuksista joita vastaanotetaan. Voit vaihtaa näitä taajuuksia halutessasi.

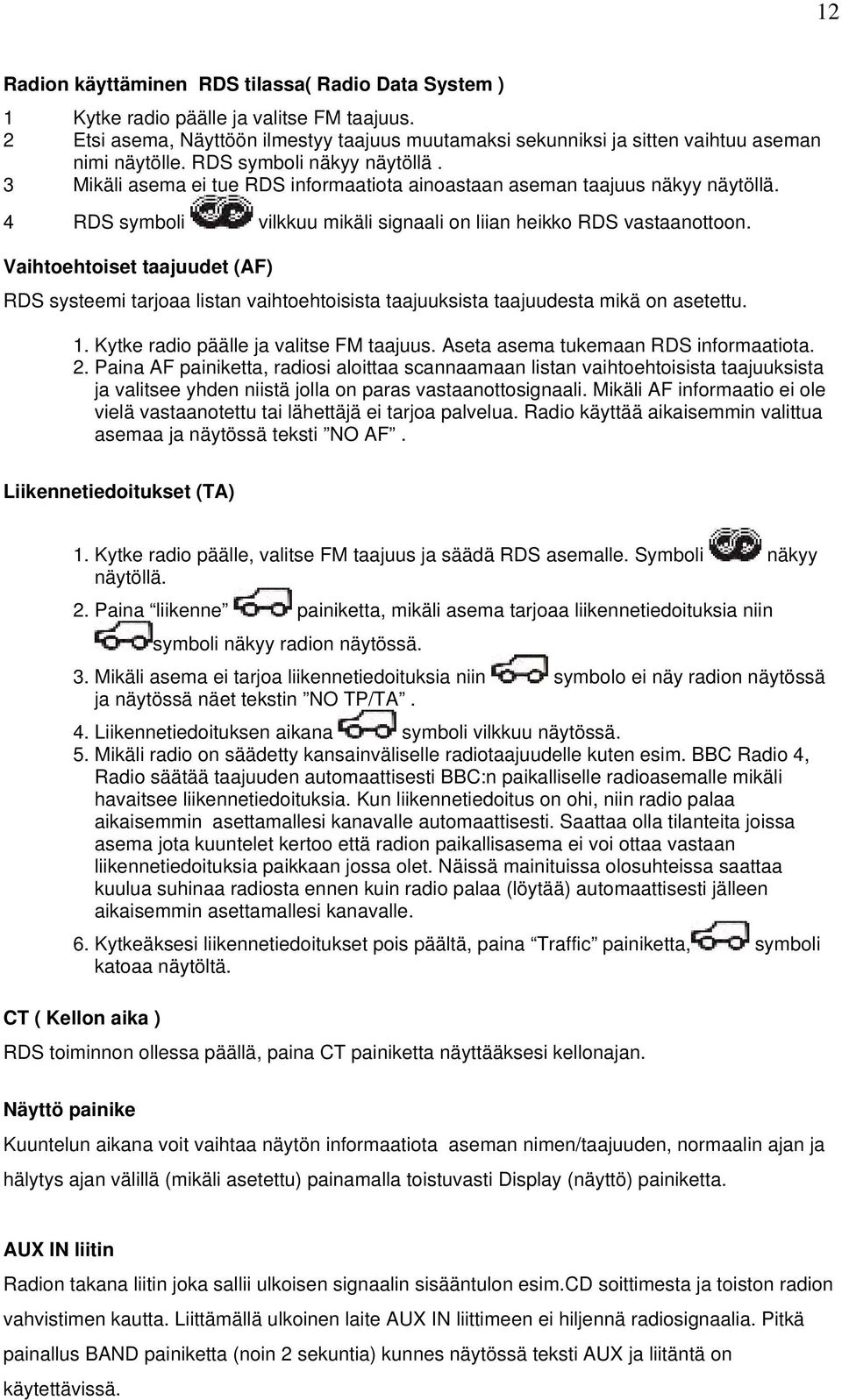

12 12 Radion käyttäminen RDS tilassa( Radio Data System ) 1 Kytke radio päälle ja valitse FM taajuus. 2 Etsi asema, Näyttöön ilmestyy taajuus muutamaksi sekunniksi ja sitten vaihtuu aseman nimi näytölle. RDS symboli näkyy näytöllä. 3 Mikäli asema ei tue RDS informaatiota ainoastaan aseman taajuus näkyy näytöllä. 4 RDS symboli vilkkuu mikäli signaali on liian heikko RDS vastaanottoon. Vaihtoehtoiset taajuudet (AF) RDS systeemi tarjoaa listan vaihtoehtoisista taajuuksista taajuudesta mikä on asetettu. 1. Kytke radio päälle ja valitse FM taajuus. Aseta asema tukemaan RDS informaatiota. 2. Paina AF painiketta, radiosi aloittaa scannaamaan listan vaihtoehtoisista taajuuksista ja valitsee yhden niistä jolla on paras vastaanottosignaali. Mikäli AF informaatio ei ole vielä vastaanotettu tai lähettäjä ei tarjoa palvelua. Radio käyttää aikaisemmin valittua asemaa ja näytössä teksti NO AF. Liikennetiedoitukset (TA) 1. Kytke radio päälle, valitse FM taajuus ja säädä RDS asemalle. Symboli näkyy näytöllä. 2. Paina liikenne painiketta, mikäli asema tarjoaa liikennetiedoituksia niin symboli näkyy radion näytössä. 3. Mikäli asema ei tarjoa liikennetiedoituksia niin symbolo ei näy radion näytössä ja näytössä näet tekstin NO TP/TA. 4. Liikennetiedoituksen aikana symboli vilkkuu näytössä. 5. Mikäli radio on säädetty kansainväliselle radiotaajuudelle kuten esim. BBC Radio 4, Radio säätää taajuuden automaattisesti BBC:n paikalliselle radioasemalle mikäli havaitsee liikennetiedoituksia. Kun liikennetiedoitus on ohi, niin radio palaa aikaisemmin asettamallesi kanavalle automaattisesti. Saattaa olla tilanteita joissa asema jota kuuntelet kertoo että radion paikallisasema ei voi ottaa vastaan liikennetiedoituksia paikkaan jossa olet. Näissä mainituissa olosuhteissa saattaa kuulua suhinaa radiosta ennen kuin radio palaa (löytää) automaattisesti jälleen aikaisemmin asettamallesi kanavalle. 6. Kytkeäksesi liikennetiedoitukset pois päältä, paina Traffic painiketta, symboli katoaa näytöltä. CT ( Kellon aika ) RDS toiminnon ollessa päällä, paina CT painiketta näyttääksesi kellonajan. Näyttö painike Kuuntelun aikana voit vaihtaa näytön informaatiota aseman nimen/taajuuden, normaalin ajan ja hälytys ajan välillä (mikäli asetettu) painamalla toistuvasti Display (näyttö) painiketta. AUX IN liitin Radion takana liitin joka sallii ulkoisen signaalin sisääntulon esim.cd soittimesta ja toiston radion vahvistimen kautta. Liittämällä ulkoinen laite AUX IN liittimeen ei hiljennä radiosignaalia. Pitkä painallus BAND painiketta (noin 2 sekuntia) kunnes näytössä teksti AUX ja liitäntä on käytettävissä.

13 13 AUX IN sisääntulon tasaaminen Tämä toiminto sallii sisääntulon tason alentamisen ulkoiselta laitteelta, mikäli signaali on liian voimakas. Huom. Kaukosäädin ei tue tätä toimintoa. Pitkä painallus BAND painikkeesta saadaksesi aktivoitua AUX toiminnon, sitten pitkä painallus SET painikkeesta (Noin 2 sekuntia) näytössä näet ATT OFF ja ATT symbolin. Kierrä viritys nuppia vastapäivään säätääksesi sisääntulosignalin. Näytössä näet ATT symbolin joka ilmaiseen että sisääntulosignaali on säädetty. REC OUT liitin Sijaitsee radion takana ja käytetään nauhoitukseen/mini disc tai HI-FI kytkentään. Signaalin voimakkuus Record Out liittimestä ei ole säädettävissä radion volyymitaso säätimellä. Ulkoinen 12V DC sisääntulo Mikäli päävirtaa ei ole saatavilla, radiota voidaan käyttää 12V DC jänniteellä (1Amp sulake). Kuulokkeet Kuulokkeiden liittimen täytyy sopia a 3.5 mm liittimeen. Liitä kuulokkeet etupaneeliin jossa merkintä. Kun kuulokkeet on liitetty, niin kaiuttimet kytkeytyvät automaattisesti pois päältä. Radion resetointi (Nollaus) Mikäli radiosi ei toimi normaalisti tai näytön tekstit puutteelliset suorita seuraavat toimenpiteet. 1. Kytke radio pois päältä. 2. Käytä apuna sopivaa esinettä (Esim. paperiliitin), Paina RESET painiketta vähintään 2 sekuntia joka sijaitsee radion alla. Tämä resetoi laitteen mikroprosessorin, kellonajan ja kaikki esivalitut asemat pyyhkiytyvät muistista. Radion hiljennys Paina MUTE painiketta kaukosäätimestä hiljentääksesi radion äänen. Paina MUTE painiketta uudestaan tai virta on/off kytkintä tai volumen painikkeita palauttaaksesi äänen. Jännite virhe Kello jatkaa toimintaansa 6 minuuttia virran katkeamisesta. Asemat pysyvät muistissa noin 1 tunnin. Tämän jälkeen sinun täytyy resetoida radio ja esivalita asemat uudelleen.

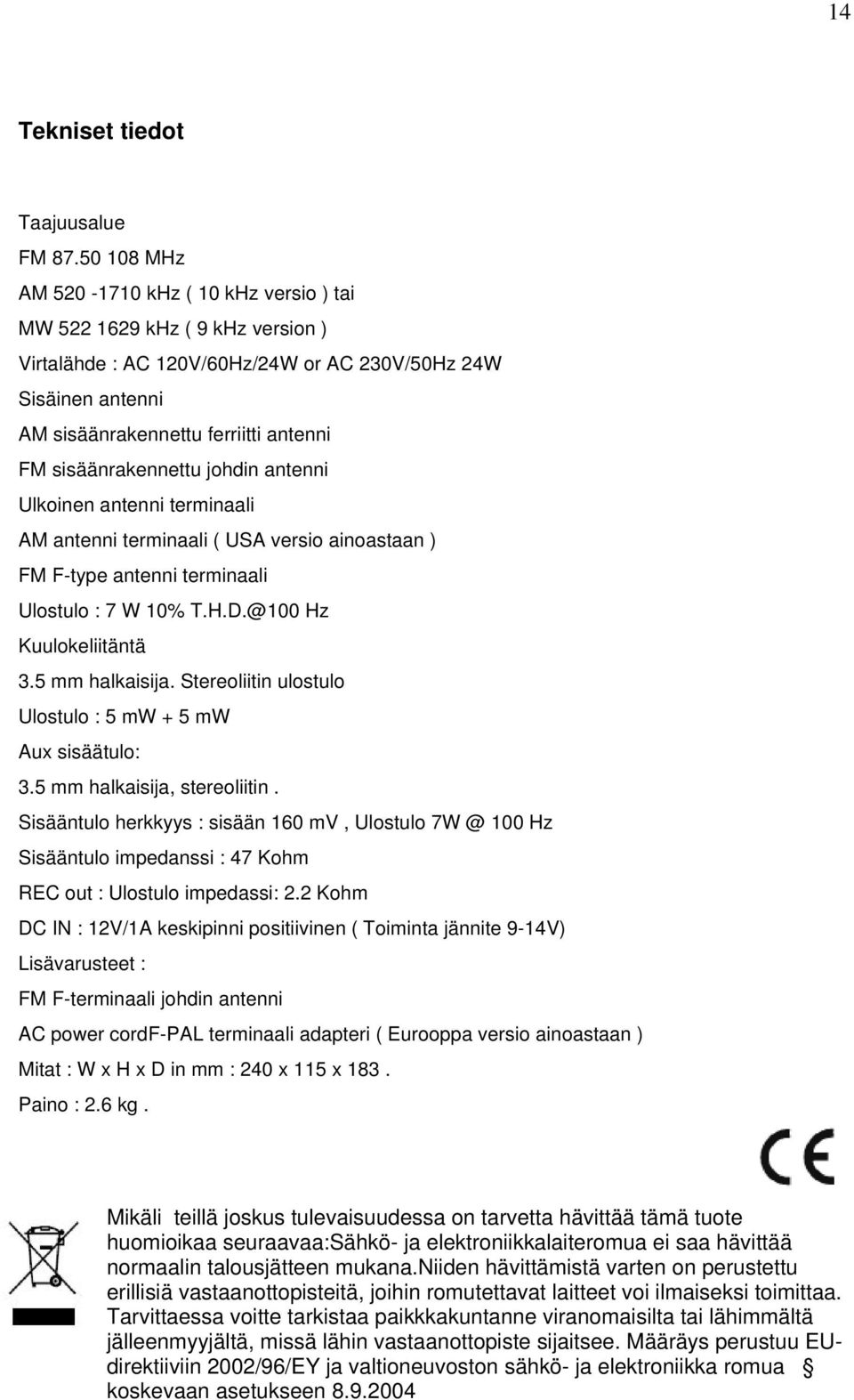

14 14 Tekniset tiedot Taajuusalue FM MHz AM khz ( 10 khz versio ) tai MW khz ( 9 khz version ) Virtalähde : AC 120V/60Hz/24W or AC 230V/50Hz 24W Sisäinen antenni AM sisäänrakennettu ferriitti antenni FM sisäänrakennettu johdin antenni Ulkoinen antenni terminaali AM antenni terminaali ( USA versio ainoastaan ) FM F-type antenni terminaali Ulostulo : 7 W 10% T.H.D.@100 Hz Kuulokeliitäntä 3.5 mm halkaisija. Stereoliitin ulostulo Ulostulo : 5 mw + 5 mw Aux sisäätulo: 3.5 mm halkaisija, stereoliitin. Sisääntulo herkkyys : sisään 160 mv, Ulostulo 100 Hz Sisääntulo impedanssi : 47 Kohm REC out : Ulostulo impedassi: 2.2 Kohm DC IN : 12V/1A keskipinni positiivinen ( Toiminta jännite 9-14V) Lisävarusteet : FM F-terminaali johdin antenni AC power cordf-pal terminaali adapteri ( Eurooppa versio ainoastaan ) Mitat : W x H x D in mm : 240 x 115 x 183. Paino : 2.6 kg. Mikäli teillä joskus tulevaisuudessa on tarvetta hävittää tämä tuote huomioikaa seuraavaa:sähkö- ja elektroniikkalaiteromua ei saa hävittää normaalin talousjätteen mukana.niiden hävittämistä varten on perustettu erillisiä vastaanottopisteitä, joihin romutettavat laitteet voi ilmaiseksi toimittaa. Tarvittaessa voitte tarkistaa paikkkakuntanne viranomaisilta tai lähimmältä jälleenmyyjältä, missä lähin vastaanottopiste sijaitsee. Määräys perustuu EUdirektiiviin 2002/96/EY ja valtioneuvoston sähkö- ja elektroniikka romua koskevaan asetukseen
