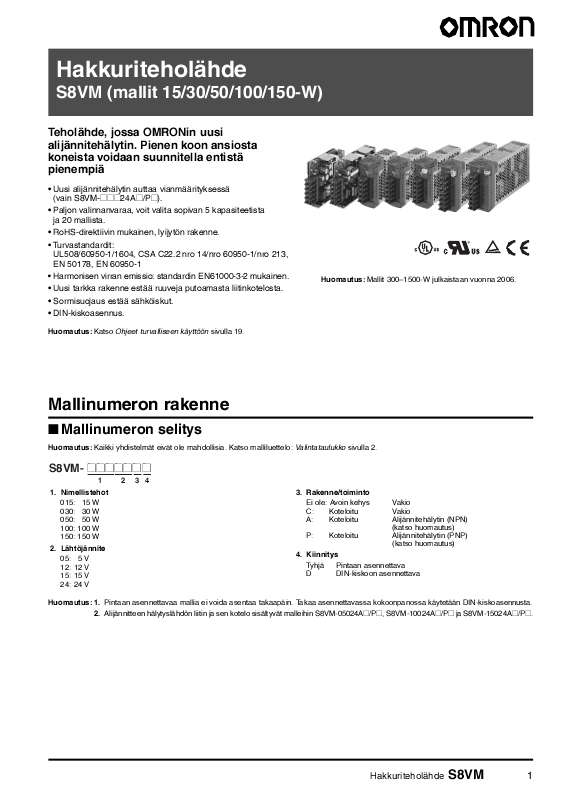

2 Käsikirjan tiivistelmä RoHS-direktiivin mukainen, lyijytön rakenne. Uusi tarkka rakenne estää ruuveja putoamasta liitinkotelosta. Sormisuojaus estää sähköiskut. DINkiskoasennus. Huomautus: Katso Ohjeet turvalliseen käyttöön sivulla 19. Huomautus: Mallit W julkaistaan vuonna Mallinumeron rakenne Mallinumeron selitys Huomautus: Kaikki yhdistelmät eivät ole mahdollisia. Katso malliluettelo: Valintataulukko sivulla 2. S8VM Nimellistehot 015: 15 W 030: 30 W 050: 50 W 100: 100 W 150: 150 W 2. Lähtöjännite 05: 5 V 12: 12 V 15: 15 V 24: 24 V Rakenne/toiminto Ei ole: Avoin kehys C: Koteloitu A: Koteloitu P: Koteloitu Vakio Vakio Alijännitehälytin (NPN) (katso huomautus) Alijännitehälytin (PNP) (katso huomautus) 4. Kiinnitys Tyhjä Pintaan asennettava D DIN-kiskoon asennettava Huomautus: 1. Pintaan asennettavaa mallia ei voida asentaa takaapäin. Takaa asennettavassa kokoonpanossa käytetään DIN-kiskoasennusta. 2. Alijännitteen hälytyslähdön liitin ja sen kotelo sisältyvät malleihin S8VM-05024A@/P@, S8VM-10024A@/P@ ja S8VM-15024A@/P@. Hakkuriteholähde S8VM 1 Valintataulukko Huomautus: Mallit S8VM-@@@@@CD ja S8VM-@@@@@PD ovat varastotuotteita. Jos haluat tilata muita malleja, ota yhteyttä OMRONin edustajaan tai jälleenmyyjään. Rakenne Nimellistehot Tulojännite Lähtöjännite Lähtövirta Vakiomalli V AC 5V 12 V 15 V 24 V 5V 12 V 15 V 24 V 5V 12 V 15 V 24 V 5V 12 V 15 V 24 V 5V 3A 1,3 A 1A 0,65 A 6A 2,5 A 2A 1,3 A 10 A 4,3 A 3,5 A 2,2 A 20 A 8,5 A 7A 4,5 A 27 A S8VM S8VM S8VM S8VM S8VM S8VM S8VM S8VM S8VM S8VM S8VM S8VM S8VM S8VM S8VM S8VM S8VM (Katso huomautus 2. ) S8VM S8VM S8VM S8VM-01505C S8VM-01512C S8VM-01515C S8VM-01524C S8VM-03005C S8VM-03012C S8VM-03015C S8VM-03024C S8VM-05005C S8VM-05012C S8VM-05015C S8VM-05024C S8VM-10005C S8VM-10012C S8VM-10015C S8VM-10024C S8VM-15005C (Katso huomautus 2.) S8VM-15012C S8VM-15015C S8VM-15024C Pintaan asennettava Alijännitehälytin NPN PNP DIN-kiskoon asennettava Vakiomalli Alijännitehälytin NPN PNP S8VM-01505D ----S8VM-01512D ----S8VM-01515D ----S8VM-01524D ----S8VM-03005D ----S8VM-03012D ----S8VM-03015D ----S8VM-03024D ----S8VM-05005D ----S8VM-05012D ----S8VM-05015D S8VM-05024D S8VM-10005D S8VM-10012D S8VM-10015D S8VM-10024D S8VM-15005D (Katso huomautus 2.) S8VM-15012D S8VM-15015D S8VM-15024D S8VM-01505CD S8VM-01512CD S8VM-01515CD S8VM-01524CD S8VM-03005CD S8VM-03012CD S8VM-03015CD S8VM-03024CD S8VM-05005CD S8VM-05012CD S8VM-05015CD S8VM-05024CD S8VM-10005CD S8VM-10012CD S8VM-10015CD S8VM-10024CD S8VM-15005CD (Katso huomautus 2.) S8VM-15012CD S8VM-15015CD S8VM-15024CD Avoin kehys 15 W 30 W 50 W 100 W 150 W Koteloitu 15 W V AC 12 V 15 V 24 V 5V 12 V 15 V 24 V 5V 12 V 15 V 24 V 5V 12 V 15 V 24 V 5V 12 V 15 V 24 V 5V 12,5 A 10 A 6,5 A 3A 1,3 A 1A 0,65 A 6A 2,5 A 2A 1,3 A 10 A 4,3 A 3,5 A 2,2 A 20 A 8,5 A 7A 4,5 A 27 A 30 W 50 W 100 W 150 W S8VM-01524A (Katso huomautus 1.) S8VM-03024A (Katso huomautus 1.) S8VM-05024A S8VM-05024P S8VM-10024A S8VM-10024P S8VM-01524AD (Katso huomautus 1.) S8VM-03024AD (Katso huomautus 1.) S8VM-05024AD S8VM-05024PD S8VM-10024AD S8VM-10024PD V 15 V 24 V 12,5 A 10 A 6,5 A ----S8VM-15024A ----S8VM-15024P ----S8VM-15024AD ----S8VM-15024PD Huomautus: 1. Nämä mallit eivät sisällä lähtöjä. 2. Mallin S8VM-15005@@ teho on 135 W. 2 Hakkuriteholähde S8VM Tekniset tiedot Nimellisarvot/ominaisuudet Kuvaus Hyötysuhde Nimellistehot 5 V -mallit 12 V -mallit 15 V -mallit 24 V -mallit Jännite (katso huomautus 1) Taajuus (katso huomautus 1) Virta 100 V -tulo 200 V -tulo Tehokerroin 100 V -tulo 200 V -tulo Harmonisen virran emissio Vuotovirta 100 V -tulo 200 V -tulo Syöksyvirta 100 V -tulo (katso 200 V -tulo huomautus 2) Jännitteen säätöalue (katso huomautus 3) Aaltoisuus 15 W 30 W 50 W 100 W Min. 75 % Min. 75 % Min. 80 % Min. 81 % Min. 78 % Min. 79 % Min. 79 % Min. 81 % Min. 78 % Min. 79 % Min. 79 % Min. 81 % Min. 80 % Min. 81 % Min. 80 % Min. 82 % VAC (85264 VAC) 50/60 Hz (4763 Hz) Maks. 0,5 A Maks. 0,9 A Maks. 0,8 A Maks. 1,4 A Maks. 0,25 A Maks. 0,45 A Maks. 0,4 A Maks. 0,7 A --Min. 0,98 --Min. 0,94 --Standardin EN mukainen Maks. 0,4 ma (nimellislähdöllä) Maks. 0,75 ma (nimellislähdöllä) Maks. 17,5 A (kylmäkäynnistys lämpötilassa 25 C) Maks. 35 A (kylmäkäynnistys lämpötilassa 25 C) 20 %20 % (jännitteen säätö V. ADJ) (S8VM-@@@24A@/P@: -10 %20 %) Maks. 3,2 % (p-p) (5 V), Maks. 3,2 % (p-p) (5 V), Maks. 1,5 % (p-p) (12 V), Maks. 1,5 % (p-p) (12 V), Maks. 1,2 % (pp) (15 V), Maks. 1,2 % (p-p) (15 V), Maks. 0,75 % (p-p) (24 V), Maks. 1,0 % (p-p) (24 V), (tulon ja lähdön nimellisjännitteellä) (tulon ja lähdön nimellisjännitteellä) Maks. 0,4 % (tulo VAC, 100 %) Maks. 0,8 % (nimellistulolla, 0100 %:n kuorma) 0,02 %/ C maks. Maks ms (tulon ja lähdön Maks. 800 ms (tulon ja lähdön nimellisjännitteellä) nimellisjännitteellä) Tyypill. 20 ms (min. 15 ms) (tulon ja lähdön nimellisjännitteellä) % nimellisestä kuormavirrasta, % nimellisestä kuormavirrasta, jännitteen aleneminen, epäsäännöllinen, jännitteen aleneminen (12 V, 15 V ja 24 V), automaattinollaus jännitteen aleneminen, epäsäännöllinen (5 V), automaattinen nollaus Kyllä (katso huomautus 4) Kyllä (väri: keltainen (DC LOW1), punainen (DC LOW2)) (vain S8VM-@@@24A@/P@ ) Ei Kyllä (vain S8VM-@@@24A@/P@ ) (transistorilähtö), maks. 30 VDC, maks. 50 ma) (katso huomautus 9) Kyllä Ei Ei Kyllä Katso kuormituskäyrä, Tekniset tiedot. (ei jäätymistä tai kondensoitumista) (katso huomautus 2) 2565 C 3085 % (varastointi: 2590 %) 3,0 kvac 1 min. ajan (tulojen ja lähtöjen välillä, tunnistusvirta: 20 ma) 2,0 kvac 1 min. ajan (tulojen ja PE/FG-liittimien välillä, tunnistusvirta: 20 ma) 500 VAC 1 min. ajan (lähtöjen ja PE/FG-liittimien välillä, tunnistusvirta: 100 ma) 500 VAC 1 min. ajan (lähtöjen (hälytyslähtöjen liittimiä lukuun ottamatta) ja hälytyslähtöjen liittimien välillä; tunnistusvirta: 20 ma) (vain S8VM-@@@24A@/P@ ) Min.

3 100 M (tulojen ja lähtöjen välillä sekä PE/FG-liittimien välillä)/500 VDC 1055 Hz, 0,375 mm 1-amplitudilla 2 tunnin ajan X-, Y- ja Z-suuntiin 150 m/s2, 3 kertaa ±X-, ±Y- ja ±Z-suuntiin Kyllä (väri: vihreä) Standardin EN ja standardin EN luokan B mukainen, perustuu FCC-luokkaan B (katso huomautus 5) Standardin EN ja standardin EN luokan B mukainen(katso huomautus 6) Standardin EN mukainen, korkeat vakavuusasteet UL: UL508 (listaus), UL , UL1604 (luokka I/jakso 2) CSA: cul: C22.2 nro 14, cur: nro , nro 213 (luokka I/jakso 2) EN: EN50178, EN SELV (EN ) Standardin VDE0160/P100 mukaan Maks. 180 g Maks. 220 g Maks. 290 g Maks. 460 g Maks. 530 g 150 W Min. 81 % Min. 81 % Min. 81 % Min. 83 % Tulo Maks. 2,0 A Maks. 1,0 A Lähtö Tulon vaihtelun vaikutus Kuorman vaihtelun vaikutus (tulon nimellisjännite) Lämpötilavaihtelun vaikutus Aloitusaika (katso huomautus 2) Pitoaika (katso huomautus 2) Ylivirtasuojaus (katso huomautus 2) Lisätoiminnot Ylijännitesuojaus (katso huomautus 2) Alijännitteen merkkivalo Hälytyslähtö jännitteen alenemasta Sarjaankytkentä Rinnankytkentä Etätunnistustoiminto Käyttöympäristön lämpötila Säilytyslämpötila Käyttöympäristön kosteus Eristyslujuus Muut Eristysvastus Tärinänkesto Iskunkesto Lähdön indikaattori EMI Johtunut emissio Säteilyemissio EMS Hyväksytyt standardit (katso huomautus 7) Paino (katso huomautus 8) Huomautus: 1. Älä kytke invertterin lähtöä teholähteeseen. Saatavissa on inverttereitä, joiden lähtötaajuus on 50/60 Hz, mutta teholähteen sisäisen lämpötilan nousu voi aiheuttaa syttymistä tai palamista. 2. Katso lisätietoja kohdasta Tekniset tiedot sivuilla Jos V. ADJ -säädin on käännetty, jännite nousee yli +20 % jännitteen säätöalueesta. Tarkista lähtöjännitteen säätämisen yhteydessä todellinen lähtöjännite teholähteestä ja varmista, ettei kuormassa ole vikaa. 4. Nollaa suojaus kytkemällä syöttöteho POIS päältä vähintään kolmeksi minuutiksi ja kytkemällä se takaisin päälle. 5. Johtuvat häiriöt: Häiriöarvoon vaikuttaa muiden tekijöiden ohella esimerkiksi johdotustapa. Tuote on luokan B mukainen, kun tuotteen alla on alumiinilevy. 15-W-malleissa voidaan vähentää häiriöitä asentamalla kytkentäsuodatin (ZCAT /TDK: 50 min. [50500 MHz] tai vastaava) lähtöjohtoon. 6. Säteilevät häiriöt: Häiriöarvoon vaikuttaa muiden tekijöiden ohella esimerkiksi johdotustapa. Tuote on luokan B mukainen, kun tuotteen alla on alumiinilevy. 150-W-malleissa voidaan vähentää häiriöitä asentamalla kytkentäsuodatin (ZCAT /TDK: 35 min. [50500 MHz] tai vastaava) tulojohtoon W-malleille on haettu hyväksynnät UL1604 (luokka I/jakso 2) ja CSA C22. 2 nro 213 (luokka I/jakso 2). Mallit S8VM-15024@@ on kuitenkin suunniteltu siten, että lähdön nimellisvirta on enintään 6,3 A. 8. Ilmoitettu paino koskee pintaan asennettavia avoimen kehyksen malleja. 9. A@: NPN P@: PNP Hakkuriteholähde S8VM 3 Liitännät Lohkokaaviot S8VM-015@@@@ (15 W) S8VM-01524A@ Alijännitteen merkkivalo DC LOW1 DC LOW2 Alijännitteen tunnistus AC (L) SYÖTTÖ AC (N) Sulake 2A Häiriösuodatin Tasasuuntain Syöksy- Hienosäätö virran suojauspiiri Tasasuuntain/ hienosäätö +V DC-LÄHTÖ -V Ohjauspiiri Ylivirran tunnistuspiiri Jännitteen tunnistuspiiri Ylijännitteen tunnistuspiiri /FG Optoerotin S8VM-030@@@@ (30 W) S8VM-03024A@ Alijännitteen merkkivalo DC LOW1 DC LOW2 Alijännitteen tunnistus AC (L) SYÖTTÖ AC (N) Sulake 3,15 A Häiriösuodatin Tasasuuntain Syöksy- Hienosäätö virran suojauspiiri Tasasuuntain/ hienosäätö +V DC- LÄHTÖ -V Ohjauspiiri Ylivirran tunnistuspiiri Jännitteen tunnistuspiiri Ylijännitteen tunnistuspiiri /FG Optoerotin S8VM-050@@@@ (50 W) S8VM-05024A@ (NPN) Alijännitteen DC LOW1 merkkivalo DC LOW2 Hälytys DC LOW1 Alijännitteen tunnistus Optoerotin Hälytys DC LOW2 Com +V DC- LÄHTÖ TasaHarmonisen SyöksyHienovirran säätö suuntain virran vaimennus suojauspiiri Tasasuuntain/ hienosäätö -V S8VM-05024P@ (PNP) Alijännitteen DC LOW1 merkkivalo DC LOW2 Hälytys DC LOW1 Alijännitteen tunnistus Optoerotin Hälytys DC LOW2 Com AC (L) SYÖTTÖ AC (N) Sulake 2A Häiriösuodatin Ohjauspiiri Ylivirran tunnistuspis S8VM-150@@/S8VM-150@@D Koteloitu S8VM-150@@C@/S8VM-15024A@/P@ Huomautus: 1. Sulake on (L)-puolella. Se EI ole käyttäjän vaihdettavissa. 2. Suojamaadoituskytkentä on yllä olevassa kuvassa näkyvä levyn kiinnitysreikä. (Käytössä on turvastandardeissa määrätty suojamaadoituskytkentä. Kytke maadoitus täydellisesti (vain S8VM-@@@@@D). Maadoitusliitin: M3 (syvyys: maks. 8 mm)/ maadoitusjohto: AWG 18 Suojamaadoituskytkentä Maadoitus Lähdön väritarra Tarran väri ilmaisee lähtöjännitteen. Vihreä: 5V Sininen: 12 V Keltainen: 15 V Valkoinen: 24 V Lähtöjännitteen osoittava väritarra 3. Vain S8VM-@@@24A@/P@ 4. Vain S8VM-05024A@/P@, S8VM-10024A@/P@, S8VM-15024A@/P@. Toimitus sisältää myös alijännitelähdön liittimen kotelon ja liittimet. Lisätietoja on luvun XH-liittimen valmistelu sivulla 20 kohdassa Varotoimet. 5. Kun etätunnistusta ei käytetä, jätä oikosulkurima samaan tilaan, jossa se oli toimitettaessa. 6. A@-mallit: Com-liitin (lähetin) P@-mallit: Com-liitin (kollektori) 6 Hakkuriteholähde S8VM Tekniset tiedot Kuormituskäyrä S8VM-15W/30W Standardikiinnitys/vaakatasoon kiinnitys/kiinnitys etupuoli ylöspäin Kuormasuhde (%) 120 Avoin malli 100 A 80 Koteloitu malli Ympäristön lämpötila ( C) S8VM-50W Standardikiinnitys/vaakatasoon kiinnitys Kuormasuhde (%) 120 Avoin malli 100 Tasokiinnitys Kuormasuhde (%) 120 Avoin malli 100 A A Koteloitu malli 80 Koteloitu malli Ympäristön lämpötila ( C) Ympäristön lämpötila ( C) S8VM-100W Standardikiinnitys Kuormasuhde (%) 120 Kuormasuhde (%) Avoin malli Avoin malli 100 Vaakatasoon kiinnitys/ kiinnitys etupuoli ylöspäin A 80 Koteloitu malli 60 A 80 Koteloitu malli Ympäristön lämpötila ( C) Ympäristön lämpötila ( C) S8VM-150W Standardikiinnitys Kuormasuhde (%) 120 Avoin malli 100 Vaakatasoon kiinnitys Kuormasuhde (%) 120 Avoin malli 100 Kiinnitys etupuoli ylöspäin Kuormasuhde (%) 120 Avoin malli 100 A A A 80 Koteloitu malli Koteloitu malli 80 Koteloitu malli Ympäristön lämpötila ( C) Ympäristön lämpötila ( C) Ympäristön lämpötila ( C) Huomautus: 1.

4 Sisäiset osat saattavat joskus kulua tai vioittua. Älä käytä teholähdettä kuormituskäyrien ulkopuolisilla alueilla (eli edellisissä kuvissa varjostetuilla alueilla A). 2. Jos kuormitusongelmia ilmenee, käytä koneellista tuuletinta. 3. Jos asennat rinnakkain vähintään kaksi teholähdettä, jätä niiden väliin vähintään 20 mm tilaa. Useita 100- ja 150-W-malleja ei voi käyttää rinnakkain. Asenna teholähteet mahdollisimman kauas lämpöä tuottavista lähteistä. Jätä oikealle ja vasemmalle puolelle vähintään 50 mm tilaa. Jos tilaa jätetään vain 20 mm, käytä teholähdettä enintään 80 prosentin kuormasuhteella. 4. Kun 150-W-malleja käytetään kauan korkeintaan 90 VAC:n tulojännitteellä, vähennä kuormaa 80 prosenttiin tai pienemmäksi edellä esitetyistä kuormituskäyristä. Hakkuriteholähde S8VM 7 Asennus Standardikiinnitys (DIN-kiskoon asennettava) Oikein Standardikiinnitys (edestä asennettava) Oikein Etätunnistustoiminto (vain S8VM-100@@@@/150@@@@) Tämä toiminto kompensoi kuormajohtojen jännitteen alenemista. Jos haluat käyttää tätä toimintoa, kytke se irrotettuasi etätunnistusliittimen kaksi oikosulkurimaa. Oikosulkurima V.ADJ DC ON *1 +S +V -V *1 -S Vaakatasoon kiinnitys (edestä asennettava) Oikein *2 *1 Kiinnitys etupuoli ylöspäin (DIN-kiskoon asennettava) Väärin Kiinnitys etupuoli ylöspäin (Edestä asennettava) Oikein Huomautus: 1. Käytä kytkentäjohtona kaksijohtimista suojattua kaapelia (*1). 2. Käytä mahdollisimman paksua johtoa, sillä kuormajohtojen (*2) suuret jännitteen alenemat voivat aktivoida ylijännitesuojatoiminnon. 3. Käytä, kun jännitteen alenema on enintään 0,3 V. 4. Kun +S- ja S-liittimet avataan lyhyen vivun ollessa irrotettu, ylijännitesuojatoiminto aktivoituu ja lähtöjännite katkeaa. 5. Jos kuormajohto on liian pitkä, käytä elektrolyyttikondensaattoria kolmessa paikassa: 1) Kuorman liittimien yli 2) +S-liittimen ja +-liittimen väliin 3) -S-liittimen ja --liittimen väliin Valitse kytketyn kondensaattorin kapasiteetti väliltä useita kymmeniä - useita satoja (µf) ja määritä sitten kapasiteetti, kun kytket kondensaattorin liittimien väliin kuten seuraavassa kuvassa. + V.ADJ DC ON +S + *1 +V -V + -S Kiinnitys etupuoli alaspäin (DIN-kiskoon asennettava) Väärin Kiinnitys etupuoli alaspäin (Edestä asennettava) Väärin Syöksyvirta, aloitusaika, pitoaika Tulo ON ACtulojännite Tulo OFF Syöksyvirta tulojännitteessä ACtulovirta 90 % 95 % Huomautus: 1. Virheellinen kiinnitys haittaa lämmön johtumista pois ja saattaa heikentää tai vahingoittaa sisäisiä osia. Käytä tuotetta kiinnityssuunnan mukaisen kuormituskäyrän rajoissa. 2. Käytä metallilevyä kiinnityslevynä (*1). 3. Asenna teholähde siten, että ilmavirta pyörii teholähteen ympärillä. Teholähde on suunniteltu säteilemään lämpöä luonnollisen ilmavirran avulla. 4. Kiinnitysruuvien kiristysmomentti (suositeltava arvo: 0,49 N m) Lähtöjännite Aloitusaika Pitoaika Vertailuarvot Osa Arvo Määritelmä MTBF eli Mean Time Between Failures (keskimääräinen vikaväli) tarkoittaa laitteen todennäköistä häiriötöntä käyttöaikaa sekä luotettavuutta. Tämän vuoksi termi ei välttämättä kuvaa tuotteen käyttöikää. Toimintavar- Vähintään muus h (MTBF) Arvioitu käyttöikä Vähintään 10 Todennäköinen käyttöikä kuvaa keskimääräistä vuotta käyttöaikaa alle 40 C:n lämpötilassa ja 50 %:n kuormituksessa. Tavallisesti tämä määritetään laitteeseen asennetun alumiinisen elektrolyyttikondensaattorin todennäköisestä käyttöiästä. 8 Hakkuriteholähde S8VM Ylikuormitussuojaus Ylikuormituksen suojaus suojaa teholähdettä mahdollisen oikosulun ja ylivirran aiheuttamilta vaurioilta. Kun lähtövirta nousee vähintään 105 % nimellisvirran yli, suojaustoiminto aktivoituu ja vähentää lähtöjännitettä. Suojaustoiminto menee automaattisesti pois päältä, kun lähtövirta on laskenut nimellisarvoihin. 15/30W 50/100/150W (5 V) Lähtöjännite (V) Lähtöjännite (V) Ylijännitesuojaus Ota ylijännite huomioon ja suunnittele järjestelmä siten, että kuormaan ei kohdistu liian suurta jännitettä, vaikka teholähteen takaisinkytkentäpiiri ei toimi. Kun ylijännite on noin 140 % nimellisjännitteestä tai lähtöjännite on suurempi, lähtöjännite kytketään pois. Tämä estää ylijännitettä vahingoittamasta kuormaa. Nollaa syöttöjännite kytkemällä se pois päältä vähintään kolmeksi minuutiksi ja käännä se takaisin päälle. Lähtöjännite (V) Ylijännitesuojaus käytössä Noin 40 % Vaihteluväli +20 % Katkonainen käyttö Katkonainen käyttö Nimellinen lähtöjännite -10 % -20 % *1 * Lähtövirta (%) Lähtövirta (%) 50/100/150W (12 V, 15 V, 24 V) Lähtöjännite (V) 0V Yllä olevan kaavion arvot ovat vain tiedoksi. *1 S8VM-@@@24A@/P@ *2 Paitsi S8VM-@@@24A@/P@ Huomautus: 1. Älä kytke virtaa uudelleen päälle, ennen kuin ylijännitteen aiheuttaja on selvinnyt. 2. Ylijännitesuojatoiminto voidaan käynnistää, kun lähtöjännitteen säädölle (V.ADJ) on määritetty arvo, joka on yli +20 % nimellisestä lähtöjännitteestä Lähtövirta (%) Näiden kaavioiden arvot ovat vain tiedoksi. Huomautus: 1. Sisäiset osat saattavat joskus kulua tai vioittua, jos oikosulku tai muu ylivirta jatkuu käytön aikana. Poista ylivirta mahdollisimman pian. 2. Sisäiset osat saattavat kulua tai vioittua, jos teholähdettä käytetään sovelluksissa, joissa on usein syöksyvirtaa tai ylikuormitusta kuormapuolella.

5 Älä käytä teholähdettä sellaisissa sovelluksissa. Alijännitehälytin (merkki ja lähtö) (Vain Jos lähtöjännitteen putoaminen havaitaan mallissa alijännitehälyttimen avulla, DC LOW -merkkivalo syttyy. Lisäksi transistori ilmoittaa viasta lähettämällä ulkoisesti viestin (malleja ja lukuun ottamatta). Transistorilähtö: (NPN) Vuotovirta, kun pois päältä: 0,1 ma tai pienempi (PNP) Maks. 30 VDC, maks. 50 ma Jäännösjännite, kun päällä: 2 V tai pienempi S8VM-01524A@ S8VM-05024A@/P@ S8VM-10024A@/P@ S8VM-15024A@/P@ S8VM-03024A@ Alijännitehälytin 1 (DC LOW1) Toiminto tunnistaa vain tilapäisen jännitteen putoamisen. Tunnistusjännite säädetään automaattisesti tunnistamalla lähtöjännite (noin 2,7 V pienempi kuin jännitelähtö lähtöjännitteellä 24,0 V). Tunnistuksen aikana transistori on pois päältä (ei signaalia 8:n ja 10:n välillä) ja LED-merkkivalo (6: keltainen) palaa. (Alijännitehälytintä 1 käytetään lukituksen pitotoimintona. ) Alijännitehälytin 2 (DC LOW2) Tunnistusjännitteeksi määritetään noin 20,0 V (18,021,6 V). Tunnistuksen aikana transistori on pois päältä (ei signaalia 9:n ja 10:n välillä) ja LED-merkkivalo (7: punainen) palaa. Huomautus: 1. Tämä toiminto valvoo teholähteen lähtöliittimien jännitettä. Voit tarkistaa todellisen jännitteen mittaamalla jännitteen kuormapuolelta. 2. Alijännitehälytin 1 (DC LOW1) ei tunnista jännitteen asteittaista alenemista. 3. Kun alijännitehälytin 1 (DC LOW1) havaitsee alijännitteen, transistori siirtyy OFF-tilaan ja LED-merkkivalon (6: keltainen) tila pysyy. Nollaa toiminto kytkemällä syöttöteho pois päältä vähintään 60 sekunniksi ja kytkemällä se takaisin päälle. 4. Jos lähtöjännite pysyy 15 V:n tai sitä pienemmässä jännitteessä useiden sekuntien ajan alijännitehälytintä 1 (DC LOW 1) käytettäessä, tunnistuksen lähdön pidon tila voidaan nollata. Hakkuriteholähde S8VM 9 Teholähteen vikojen mahdollisia syitä ja vianetsintä alijännitehälytintä käytettäessä Tarkista seuraavat seikat, jos alijännitehälytin on toiminnassa. Ota yhteyttä OMRONin edustajaan, jos teholähde ei toimi normaalisti tarkistuksen jälkeen. Taulukon symbolit: : merkkivalo palaa, : ei pala, : vilkkuu Huomautus: Merkkivalo vilkkuu: jos lähtöjännite on epävakaa, LED-merkkivalo syttyy ja sammuu toistuvasti. DC ON LED D: Vihreä DC LOW1 DC LOW2 LED F: Transisto- LED G: TransistoKeltainen rilähdöt Punainen rilähdöt (H to J) (I to J) Lähtöjännite Normaali (väh. noin 90 % nimellisestä lähtöjännitteestä) Teholähteen tilan testaus 1 ON ON Normaali tila 2 OFF ON Normaali (väh. noin 90 % nimellisestä lähtöjännitteestä) Lähtöjännite on palannut normaaliin tilaan jännitteen äkillisen laskun jälkeen. 24 V 3 ON OFF Lähtöjännitteen Lähtöjännite on laskenut lasku (enint. noin vähitellen ja pysyy 90 % nimellisestä alhaisena. lähtöjännitteestä) 24 V 4 OFF OFF Lähtöjännitteen Lähtöjännite pysyy lasku (enint. noin alhaisena jännitteen 90 % nimellisestä äkillisen laskun jälkeen. lähtöjännitteestä) 24 V 24 V ON 5 OFF OFF Lähtöjännitteen lasku (noin 80 % nimellisestä lähtöjännitteestä) Lähtöjännitteen lasku (noin 80 % nimellisestä lähtöjännitteestä) Lähtöjännite pysyy alhaisena ja vaihtelee edelleen jännitteen äkillisen laskun jälkeen. Lähtöjännite on laskenut vähitellen, pysyy alhaisena ja vaihtelee edelleen. 24 V ON 6 ON OFF 24 V 7 OFF OFF Ei lähtöä Lähtöjännitettä ei ole. ON 8 OFF ON Epävakaa lähtö Lähtöjännite on epävakaa. OFF 24 V 10 Hakkuriteholähde S8VM Vian mahdollinen syy Vianetsintätapoja --Syötössä on tapahtunut hetkellinen virtahäiriö. --Tarkista, että lähtöjännite on normaali eikä muissa laitteissa ole ollut ongelmia. Teholähteen käytön jatkaminen sellaisenaan ei aiheuta on luultavasti ylittänyt nimellisvirran. Voit pienentää kytkettyä kuormaa tai vaihtaa teholähteen tehokkaampaan malliin. Suuri syöksyvirta on luultavasti virrannut kuormapuolelle käynnistettäessä. Voit vaihtaa teholähteen tehokkaampaan malliin. Tyhjennä ilmaisimen tila kytkemällä syöttöteho pois päältä vähintään 60 sekunniksi ja kytkemällä se takaisin päälle. 1 Hetkellinen ylikuormitus. Lähtöjännite on heikentynyt, koska laite käynnistettiin tilapäisesti kuormapuolen kapasitiivisten tekijöiden kapasiteetin takia tai kuorma aktivoitiin. Lähtöjännite on palannut normaaliksi lähtöjännitteen säädön (V.ADJ) käyttämisestä aiheutuneen nopean laskun jälkeen. Kuluminen iän myötä (kun teholähdettä on käytetty useita vuosia) Ylikuormitus (heti teholähteen ensimmäisen käytön jälkeen tai kuormaa lisättäessä) Lähtöjännite on laskenut 10 prosenttiin nimellisjännitteestä tai sitä pienemmäksi lähtöjännitteen säädön (V.ADJ) käyttämisen seurauksena. Tapahtui äkillinen ylikuormitus, ja teholähde pysyy ylikuormitettuna. Lähtöjännite pysyy alhaisena lähtöjännitteen säädön (V.ADJ) käyttämisestä aiheutuneen nopean jännitteen laskun jälkeen. Ylikuormitustila vaihtelee edelleen äkillisen ylikuormituksen jälkeen. Kuluminen iän myötä (kun teholähdettä on käytetty useita vuosia) Ylikuormitus (heti teholähteen ensimmäisen käytön jälkeen tai kuormaa lisättäessä) Teholähde on keskeytynyt tai vioittunut.

6 2 vaihtaa teholähteen. on luultavasti ylittänyt nimellisvirran. Tarkista kuormitusvirta ja teholähteen kapasiteetti. laitteessa on luultavasti ollut vika. teholähde. on luultavasti ylittänyt nimellisvirran. Tarkista kuormitusvirta ja teholähteen kapasiteetti. ovat, ylijännitesuojatoiminto on aktivoitunut. Kytke auki. kuormitusvirta ja teholähteen kapasiteetti. (vain kapasiteetin takia. Syöttö kytkeytyy päälle ja pois päältä toistuvasti. Tarkista, käytetäänkö teholähteen syöttöjännitettä oikein. Tila vaihtuu toistuvasti normaalin toiminnan Kuormitetussa laitteessa on luultavasti ollut vika. Kytke syöttöteho pois päältä ja tarkista, onko ja lähdön oikosulun välillä. kuormitetussa laitteessa ollut vikoja. Hakkuriteholähde S8VM 11 Mitat Huomautus: Kaikki mitat ovat millimetreinä, ellei toisin ole mainittu. Edestä asennettavat mallit S8VM-01524A 68±0,5 80,5 Maks.17, ,5 8,5±0,5 2 kpl, M3 (syvyys: maks. 8) 62±0,5 8,5±0,5 Kiinnitysreiät Pintaruuvikiinnitys Sivukiinnitys 15,5±0,5 2 kpl, M3 (syvyys: maks. 8) 2 kpl, halkaisija 4 67±0,3 Huomautus: Kuvassa on S8VM malli. 8,5±0,5 84,5 Maks. 13,6 33,5 68±0,5 62±0,5 68±0,5 84,5 Pohjakiinnitys 2 kpl, halkaisija 4 8,5±0,5 2 kpl, M3 (syvyys: maks. 8) 67±0.3 62±0,5 8,5±0,5 15,5±0,5 Huomautus: Kuvassa on S8VM-01524A-malli. 8,5±0,5 67±0,3 2 kpl, M3 (syvyys: maks. 8) S8VM-030@@ S8VM-030@@C S8VM-03024A 95,5, Maks. 17, ±0,5 0,5 82,5 2,5 8,5± 77±0,5 77 0,5, 8,5± Kiinnitysreiät Pintaruuvikiinnitys Sivukiinnitys 82±0,3, 2 kpl, M3 (syvyys: maks. 8) 2 kpl, halkaisija 4 15,5± 15,5 Huomautus: Kuvassa on S8VM malli. 8,5± 68±0,5 99,5 Maks. 13,6 33,5 77±0,5 68±0,5 84,5 Pohjakiinnitys 2 kpl, halkaisija 4 82±0.3 8,5±0,5 2 kpl, M3 (syvyys: maks. 8) 8,5±0,5 77±0,5 15,5±0,5 Huomautus: Kuvassa on S8VM-03024A-malli. 8,5±0,5 82±0,3 2 kpl, M3 (syvyys: maks. 8) 12 Hakkuriteholähde S8VM S8VM-050@@ S8VM-050@@C S8VM-05024A S8VM-05024P 68±0,5 120,5 Maks. 17, ,5 Kiinnitysreiät 8,5±0,5 2 kpl, M3 (syvyys: maks. 8) Pintaruuvikiinnitys 97±0,5 8,5±0,5 Sivukiinnitys 2 kpl, halkaisija 4 23,5±0,3 15±0,2 8±0,2 32,5±0,5 83±0,5 3 kpl, M3 (syvyys: maks. 4) 68±0,5 Huomautus: Kuvassa on S8VM malli. 124,5 Maks. 13,6 97±0,5 33,5 Pohjakiinnitys 15±0,2 3 kpl, halkaisija 4 68±0,5 84,5 8±0,2 83±0,5 8,5±0,5 2 kpl, M3 (syvyys: maks. 8) 97±0,5 8,5±0,5 23,5±0,3 15±0,2 8±0,2 3 kpl, M3 (syvyys: maks. 4) 83±0,5 32,5±0,5 Huomautus: Kuvassa on S8VM-05024A-malli. S8VM-100@@ S8VM-100@@C S8VM-10024A S8VM-10024P 68±0,5 160,5 Maks. 17,6 28,5 82,5 8,5±0,5 2 kpl, M3 (syvyys: maks. 8) 8,5±0,5 135±0,5 Kiinnitysreiät Pintaruuvikiinnitys Sivukiinnitys 25±0,2 15±0,2 120±0,5 3 kpl, M3 (syvyys: maks. 4) 2 kpl, halkaisija 4 7,5±0,2 30±0,5 Huomautus: Kuvassa on S8VM malli. 68±0,5 164,5 Maks. 13, ±0,5 Pohjakiinnitys 68±0,5 84,5 15±0,2 7,5±0,2 3 kpl, halkaisija 4 120±0,5 8,5±0,5 2 kpl, M3 (syvyys: maks. 8) 8,5±0,5 135±0,5 25±0,2 15±0,2 3 kpl, M3 (syvyys: maks. 4) 7,5±0,2 30±0,5 120±0,5 Huomautus: Kuvassa on S8VM-10024A-malli. Hakkuriteholähde S8VM 13 S8VM-150@@ S8VM-150@@C S8VM-15024A S8VM-15024P 160,5 Maks. 17,6 37,5 68±0,5 82,5 8,5±0,5 2 kpl, M3 (syvyys: maks. 8) 135±0,5 8,5±0,5 Kiinnitysreiät Pintaruuvikiinnitys Sivukiinnitys 26,5±0,2 2 kpl, halkaisija 4 15±0,2 7,5±0,2 120±0,5 25±0,5 3 kpl, M3 (syvyys: maks. 4) Huomautus: Kuvassa on S8VM malli. 68±0,5 135±0,5 Pohjakiinnitys 164,5 Maks. 13,6 15±0,2 3 kpl, halkaisija ,5±0,2 120±0,5 68±0,5 84,5 8,5±0,5 2 kpl, M3 (syvyys: maks. 8) 135±0,5 8,5±0,5 26,5±0,2 15±0,2 7,5±0,2 25±0,5 120±0,5 3 kpl, M3 (syvyys: maks. 4) Huomautus: Kuvassa on S8VM-15024A-malli. 14 Hakkuriteholähde S8VM DIN-kiskoon asennettavat mallit S8VM-015@@D S8VM-015@@CD S8VM-01524AD 14 80,5 Maks. 17,6 Maks. 3, ,5 90,4 5,4 (liuku: maks. 9) Huomautus: Kuvassa on S8VM-01524D-malli ,5 Maks. 15 Maks. 3,5 35,1 84,5 46,2 94,4 5,4 (liuku: maks. 9) Huomautus: Kuvassa on S8VM-01524AD-malli. S8VM-030@@D S8VM-030@@CD S8VM-03024AD Maks. 17,6 Maks. 3,5 95, ,4 5,4 (liuku: maks. 9) Huomautus: Kuvassa on S8VM-03024D-malli ,5 Maks. 15 Maks. 3,5 35,1 84,5 46,2 5,4 (liuku: maks. 9) 109,4 Huomautus: Kuvassa on S8VM-03024AD-malli. Hakkuriteholähde S8VM 15 S8VM-050@@D S8VM-050@@CD S8VM-05024AD S8VM-05024PD 82, ,5 Maks. 17,6 Maks. 3, ,4 5,4 (liuku: maks. 9) Huomautus: Kuvassa on S8VM-05024D-malli ,5 Maks. 15 Maks. 3,5 35,1 84,5 46,2 5,4 (liuku: maks. 9) 134,4 Huomautus: Kuvassa on S8VM-05024AD-malli. S8VM-100@@D S8VM-100@@CD S8VM-10024AD S8VM-10024PD 82, ,5 Maks. 17,6 Maks. 3, ,4 5,4 (liuku: maks. 9) Huomautus: Kuvassa on S8VM-10024D-malli. 14 Maks ,5 Maks. 3,5 36,6 84,5 46,2 5,4 (liuku: maks. 9) 174,4 Huomautus: Kuvassa on S8VM-10024AD-malli. 16 Hakkuriteholähde S8VM S8VM-150@@D S8VM-150@@CD S8VM-15024AD S8VM-15024PD 82, ,5 Maks. 17,6 Maks. 3,5 39,1 170,4 5,4 (liuku: maks. 9) Huomautus: Kuvassa on S8VM-15024D-malli. 14 Maks ,5 Maks. 3,5 45,6 84,5 46,2 174,4 5,4 (liuku: maks. 9) Huomautus: Kuvassa on S8VM-15024AD-malli. Hakkuriteholähde S8VM 17 DIN-kisko (tilattava erikseen) Huomautus: Kaikki mitat ovat millimetreinä, ellei toisin ole mainittu. Asennuskisko (materiaali: alumiini) PFP-100N PFP-50N 7,3±0,15 4,5 35±0,3 27±0, (500) * (5) * 1 *Sulkeissa olevat arvot ovat PFP-50N-yksikön arvoja.

7 Asennuskisko (materiaali: alumiini) PFP-100N2 4,5 35±0, , ,5 18 Hakkuriteholähde S8VM Varotoimet!VAROITUS Virheellinen käyttö voi aiheuttaa sähköiskun, tulipalon tai toimintahäiriön. Älä yritä purkaa, muuttaa tai korjata tuotetta äläkä kosketa tuotteen sisäosaa. Virheellinen käyttö voi aiheuttaa pieniä palovammoja. Älä koske tuotteeseen virran ollessa päällä tai heti virran poiskytkemisen jälkeen. Virheellinen käyttö voi aiheuttaa tulipalon. Kiristä liittimien ruuvit 1,6 Nm:n ohjearvoon. Sähköisku voi aiheuttaa vammoja. Älä kosketa liittimiä, kun ne on kytketty virtalähteeseen. Virheellinen käyttö voi aiheuttaa sähköiskun, tulipalon tai toimintahäiriön. Älä päästä metallinpalasia, johtimen pätkiä, metallisia leikkuujätteitä tai viilanpuruja putoamaan tuotteen sisään. Sisäiset osat saattavat vioittua, jos asennusruuvit ovat liian syvällä. Teholähteen ruuvien enimmäissyvyydet esitetään kohdassa Mitat (sivu 12). Useita teholähteitä ei voida kytkeä. (Vain S8VM-100@@@@/ 150@@@@) Pidä teholähde mahdollisimman kaukana lämpöä tuottavista kohteista asennuksen aikana). Jätä oikealle ja vasemmalle puolelle vähintään 50 mm tilaa. Jos tilaa jätetään vain 20 mm, käytä teholähdettä enintään 80 prosentin kuormasuhteella. S8VM-100@@@@/S8VM-150@@@@ Väärin Väärin Johdotus Kytke maadoitus täydellisesti. Käytössä on turvastandardeissa määrätty suojamaadoituskytkentä. Maadoituksen puutteellinen kytkeminen voi aiheuttaa sähköiskun tai toimintahäiriön. Myös tulipalo on mahdollinen. Kytke I/O-liittimet oikein. Kun kiristät liittimiä, älä kohdista yli 100 N:n voimaa liitinyksiköihin tai liitinrimoihin. Irrota tuotetta peittävä kalvo ennen virran kytkemistä koneistusta varten, jotta se ei haittaa lämmön johtumista pois. Ohjeet turvalliseen käyttöön Kiinnittäminen Standardikiinnitys (DIN-kiskoon asennettava) (Katso huomautus 1.) Standardikiinnitys (pintaan asennettava) (Katso huomautus 1. ) Käytä S8VM-malliin kytkettävissä johdoissa seuraavaa materiaalia, jotta poikkeavat kuormat eivät aiheuta savuamista tai syttymistä. Väärin mitoitetut johdinmateriaalit voivat aiheuttaa ylikuumenemista tai tulipalon, kun kuormassa ilmenee ongelmia. Valitse aina johtokoko, joka sopii vähintään 1,6-kertaiselle nimellisvirralle. Suositeltu johtokoko (Katso huomautus 1.) (Katso huomautus 1.) (Katso huomautus 3.) (Katso huomautus 2.) (Katso huomautus 2.) Vaakatasoon kiinnitys (pintaan asennettava) huomautus 1.) (Katso huomautus 1. ) Kiinnitys etupuoli ylöspäin (pintaan asennettava) Malli S8VM-015@@@@ S8VM-030@@@@ S8VM-050@@@@ S8VM-100@@@@ S8VM-150@@@@ S8VM-100@@@@ S8VM-150@@@@ Suositeltu johtokoko AWG 2414 (0,2052,081 mm2) (M3,5) 2 (M3,5) AWG 2414 (0,2052,081 mm ) (M4) AWG 2412 (0,2053,309 mm2) Johtojen valinta (Katso huomautus 3.) Valitse teholähteen johdot huolella. Noudata taulukossa annettuja ohjeita. AWG Poikkipinta Konfiguraatio (johtimien -ala (mm2) määrä/mm) Jännit- Suositeltu maksimivirta (A) teen UL1007 UL1015 lasku/ (600 V, 1 A (mv/ (300 V, 80 C) 105 C) metri) ,9 57,5 37,6 22,8 14,9 9,5 6,0 3,8 0,12 0,15 0,35 0,7 1,4 2,8 4,2 5, ,2 0,5 1,0 2,0 4,0 6,0 8,0 12,0 22,0 35,0 (Katso huomautus 2.) (Katso huomautus 3.) Huomautus: 1. Ilmankulku 2. Vähintään 20 mm 3. Käytä metallilevyä kiinnityslevynä. (Katso huomautus 1. ) ,051 0,081 0,129 0,205 0,326 0,517 0,823 1,309 2,081 3,309 5,262 7/0,102 7/0,127 7/0,16 11/0,16 17/0,16 26/0,16 43/0,16 54/0,18 41/0,26 65/0,26 104/0,26 Voit pidentää laitteen käyttöikää ja parantaa laitteen luotettavuutta varmistamalla, että lämpö pääsee johtumaan tehokkaasti pois. Kiinnitä yksiköt niin, että lämpö pääsee johtumaan pois niitä ympäröivään ilmaan. Älä ylitä kuormituskäyrän raja-arvoja. Käytä metallilevyä kiinnityslevynä. Kun leikkaat reikiä asennusta varten, huolehdi siitä, että leikkaukset eivät yltä tuotteen sisäosiin. Virheellinen kiinnitys haittaa lämmön johtumista pois ja saattaa heikentää tai vahingoittaa sisäisiä osia. Käytä tuotetta kiinnityssuunnan mukaisen kuormituskäyrän rajoissa. Jos asennat rinnakkain vähintään kaksi teholähdettä, jätä niiden väliin vähintään 20 mm tilaa kuten edellisissä kuvissa. Suositeltu maksimivirta Taulukko koskee johtoja, joissa on 14 johdinta. Pidä virran arvo 80 prosentin sisällä taulukon arvoista, kun käytät johtoja, joissa on vähintään viisi johdinta. Hakkuriteholähde S8VM 19 XH-liittimen valmistelu Seuraavissa tuotteissa on S8VM-05024A@/P@, S8VM-10024A@/P@ ja S8VM-15024A@/P@ alijännitehälytyksen transistorilähdön johdotusta varten. Liitin S8VMS8VM-10024A@/P@ Valmistaj 05024A@/P@ S8VM-15024A@/P@ a JST S3B-XH-A-1 Kotelo (sisältyy) Liitin (sisältyy) XHP-3 BXH-001T-P0.6 tai SXH-001T-P0.6 BH3B-XH-2 Eristyslujuuden testaus Jos tulon ja kotelon (PE/FG) välissä käytetään suurjännitettä, se kulkee laitteeseen asennetun häiriösuodattimen rajoituspiirin läpi ja energiaa varastoituu. Jos eristyslujuuden testauksessa käytettävät suurjännitteet kytketään päälle ja pois kytkimellä, ajastimella tai vastaavalla laitteella, jännitettä pois kytkettäessä muodostuu syöksyjännite ja sisäiset osat voivat vahingoittua. Voit estää syöksyjännitteiden muodostumisen pienentämällä käytettyä jännitettä hitaasti testilaitteen säätövastuksella tai kytkemällä jännitteen päälle ja pois nolla-leikkauskohdassa. Suojaa lähtöyksiköt testin aikana oikosulkemalla ne. Valmistele liitin johdotusta varten seuraavien ohjeiden mukaan. Lisätietoja on JST:n luettelossa. Käytä johtokokoa AWG Kuorittavan eristeen pituus on 2,12,6 mm.

8 Käytä liittimen ja johdon puristamisessa YC- tai YRS-puristustyökalua (valmistaja JST). Työnnä puristetut liitäntäjohtimet koteloon kokonaan, kunnes kuulet napsahduksen. Varmista myös, että koteloon kiinnitetyt johdot ovat tukevasti paikallaan. Eristystesti Suojaa lähtöyksiköt testin aikana oikosulkemalla ne. Syöksyvirta Kun vähintään kaksi teholähdettä kytketään samaan tuloon, kokonaisvirtaan lisätään syöksyvirta. Valitse sellaiset sulakkeet ja virrankatkaisimet, jotka ottavat sulake- ja toimintaominaisuudet riittävästi huomioon, jotta sulakkeet eivät pala ja katkaisimet eivät rikkoudu syöksyvirran seurauksena. Asennusympäristö Älä käytä teholähdettä iskuille tai tärinöille alttiissa paikoissa. Asenna teholähde mahdollisimman kauas koskettimista tai muista tärinää tuottavista laitteista. Asenna teholähde riittävän etäälle voimakkaita suurtaajuuksia tai syöksyaaltoja tuottavista laitteista. Lähtöjännitteen säädin (V.ADJ) Oletusasetus: nimellisjännite. Säätöalue: säädettävissä laitteen etupaneelissa olevan lähtöjännitteen säädön (V.ADJ) avulla %:iin nimellisestä lähtöjännitteestä (-1020 % nimellisjännitteestä mallissa S8VM-@@@24A@/P@) Myötäpäivään kääntäminen suurentaa lähtöjännitettä, ja vastapäivään kääntäminen pienentää lähtöjännitettä. Lähtöjännitteen säädin (V. ADJ) voi rikkoutua, jos sen kääntämisessä käytetään liikaa voimaa. Älä käännä säädintä liian voimakkaasti. Varmista lähtöjännitteen säätämisen jälkeen, että teho tai lähtövirta ei ylitä nimellistehoa tai lähdön nimellisvirtaa. Lähtöjännite voi nousta sallitun jännitealueen yli (jopa +20 %:iin nimellisjännitteestä) lähtöjännitteen säätimen (V.ADJ) toiminnan mukaan. Tarkista lähtöjännitteen säätämisen yhteydessä lähtöjännite teholähteestä ja varmista, ettei kuormassa ole vikaa. Kun lähtöjännitettä nostetaan yli +20 %:iin nimellisarvosta lähtöjännitteen säätimen (V. ADJ) avulla, ylijännitesuoja voi toimia. Käyttöikä Teholähteen käyttöikä määräytyy sisällä olevien elektrolyyttikondensaattoreiden käyttöiän mukaan. Tässä on voimassa Arrheniuksen laki, jonka mukaan käyttöikä puoliintuu jokaista 10 C:n nousua kohti ja kaksinkertaistuu jokaista 10 C:n laskua kohti. Teholähteen käyttöikää voidaan siis pidentää alentamalla sisäistä lämpötilaa. Toiminta- ja varastointiympäristöt Säilytä teholähdettä paikassa, jonka lämpötila on C ja ilmankosteus on 2590 %. Sisäiset osat saattavat joskus kulua tai vioittua. Älä käytä teholähdettä kuormituskäyrän raja-arvojen ulkopuolella (eli kuormituskäyräkaavioiden sivu 7 varjostetulla alueella ( )) Käytä teholähdettä paikassa, jonka suhteellinen ilmankosteus on 3085 %. Älä käytä teholähdettä suoralle auringonsäteilylle altistuvissa paikoissa. Älä säilytä teholähdettä sellaisissa paikoissa, joissa nesteet, epäpuhtaudet tai syövyttävät kaasut voivat päästä laitteen sisään. (Vain S8VM-@@@24A@/P@) Käännä lähtöjännitteen säädintä (V.ADJ) hitaasti. Kun lähtöjännitettä lasketaan nopeasti tai lähtöjännitettä säädetään alle 10 %:iin nimellisarvosta, alijännitehälytin voi toimia. DIN-kiskoasennus Kun haluat asentaa yksikön DIN-kiskoon, aseta S8VM kiskoon, kunnes kiskonpidätin napsahtaa paikalleen, ripusta yksikön osa A kiskon reunan päälle ja paina yksikköä suuntaan B. A Ylivirtasuojaus Sisäiset osat saattavat joskus kulua tai vioittua, jos oikosulku tai muu ylivirta jatkuu käytön aikana. Poista ylivirta mahdollisimman pian. Sisäiset osat saattavat kulua tai vioittua, jos teholähdettä käytetään sovelluksissa, joissa on usein syöksyvirtaa tai ylikuormitusta kuormapuolella. Älä käytä teholähdettä sellaisissa sovelluksissa. B Kun haluat irrottaa S8VM-yksikön DINkiskosta, vedä osa C alas ruuvitaltalla ja vedä S8VM irti kiskosta. Min. 30 mm C Akkujen lataus Jos akku kytketään kuormitukseen, varusta laite ylivirran rajoituspiirillä ja ylijännitteen suojauspiirillä. Kiskopidätin 20 Hakkuriteholähde S8VM Sarjaankytkentä Kaksi teholähdettä voidaan kytkeä sarjaan. (±)-lähtöjännite voidaan tuottaa kahdella teholähteellä. Ei lähtöjännitettä Jos lähtöjännite puuttuu, ylivirtasuojaus tai ylijännitesuojaus saattaa olla toiminnassa. Sisäinen suojauspiiri voi toimia virran kytkemisen yhteydessä suuren ylijänniteaallon takia, esimerkiksi salamaniskun aiheuttaman jännitepiikin vuoksi. Jos lähtöjännitettä ei ole, vaikka seuraavat kohdat on tarkistettu, ota yhteyttä Omronin edustajaan. +V -V Sarjaankytkentä 15W/30W Oikein AC (L) AC (N) +V -V 50W/100W/150W Oikein AC (L) AC (N) Tarkista ylivirtasuojaus Tarkista, onko kuorma ylivirtatilassa tai onko siinä oikosulku. Poista johtojen kuorma, kun teet tarkistuksen. AC (L) AC (N) +V -V AC (L) AC (N) +V -V Yritä poistaa ylijännitetoiminto tai sisäinen suojaustoiminto Kytke syötön virrantulo pois vähintään kolmeksi minuutiksi. Kytke se uudelleen päälle ja katso, poistuiko tila. Lähtöjännite (±) Oikein AC (L) AC (N) +V -V Tarkista, onko +S-liitin tai -S-liitin auki lyhyen vivun ollessa irrotettu. (Vain S8VM-100@@@@/S8VM-150@@@@) Tarkista, onko lähtöjännite säädetty yli +20 %:iin nimellisarvosta lähtöjännitteen säätimen (V. ADJ) avulla. AC (L) AC (N) +V -V Suriseva ääni, kun syöttö kytketään päälle (50/100/150W) Syöttötehoon on asennettu harmonisen virran vaimennuspiiri.

9 Powered by TCPDF ( loppuu, kun sisäinen toiminta vakautuu. diodi kuvassa esitetyllä tavalla. Valitse kytkettävä diodi seuraavien ohjeiden mukaan. sarjaan voidaan kytkeä laitteita, joilla on erilaiset tekniset tiedot, kuorman läpi kulkeva virta ei saa ylittää pienintä nimellistä lähtövirtaa. Rinnankytkentä Laitetta ei ole suunniteltu rinnankytkentää varten. Väärin AC (L) AC (N) +V -V AC (L) AC (N) +V -V Hakkuriteholähde S8VM 21 Tyypilliset arvot Vain tiedoksi 15 W Nimellistehot Kuvaus Hyötysuhde 5 V -mallit 12 V -mallit 15 V -mallit 24 V -mallit Tulo Virta Vuotovirta Syöksyvirta (katso huomautus 1) Lähtö Aaltoisuus 230 V -tulo 230 V -tulo 230 V -tulo 78 % 81 % 81 % 82 % 0,20 A 0,30 ma 28 A 81 % 84 % 84 % 86 % 0,39 A 0,35 ma 32 A 85 % 84 % 84 % 84 % 0,31 A 0,35 ma 32 A 87 % 87 % 87 % 88 % 0,61 A 0,35 ma 32 A 87 % 87 % 87 % 88 % 5 V: 0,73 A 12 V/15 V/24 V: 0,83 A 0,35 ma 32 A 30 W 50 W 100 W 150 W f = 20 MHz:n mittaus 5 V: 0,60 % (p-p) 5 V: 0,60 % (p-p) 5 V: 2,39 % (p-p) 5 V: 2,10 % (p-p) 5 V: 1,97 % (p-p) 12 V: 0,08 % (p-p) 12 V: 0,14 % (p-p) 12 V: 0,56 % (p-p) 12 V: 0,69 % (p-p) 12 V: 0,67 % (p-p) 15 V: 0,07 % (p-p) 15 V: 0,12 % (p-p) 15 V: 0,36 % (p-p) 15 V: 0,60 % (p-p) 15 V: 0,54 % (p-p) 24 V: 0,07 % (p-p) 24 V: 0,12 % (p-p) 24 V: 0,22 % (pp) 24 V: 0,27 % (p-p) 24 V: 0,32 % (p-p) f = 100 MHz:n 5 V: 0,77 % (p-p) 5 V: 0,88 % (p-p) 5 V: 2,47 % (p-p) 5 V: 2,42 % (p-p) 5 V: 2,54 % (p-p) mittaus 12 V: 0,20 % (p-p) 12 V: 0,20 % (p-p) 12 V: 0,58 % (p-p) 12 V: 0,78 % (p-p) 12 V: 0,75 % (p-p) 15 V: 0,12 % (p-p) 15 V: 0,18 % (p-p) 15 V: 0,37 % (p-p) 15 V: 0,68 % (p-p) 15 V: 0,63 % (p-p) 24 V: 0,10 % (p-p) 24 V: 0,18 % (p-p) 24 V: 0,23 % (p-p) 24 V: 0,31 % (p-p) 24 V: 0,37 % (p-p) Aloitusaika (katso huomautus 1) Pitoaika (katso huomautus 1.) 100 %:n kuormalla 100 %:n kuormalla 270 ms 280 ms 460 ms 460 ms 460 ms 5 V: 211 ms 12 V: 213 ms 15 V: 221 ms 24 V: 216 ms 5 V: 187 ms 12 V: 200 ms 15 V: 204 ms 24 V: 197 ms 5 V: 43 ms 12 V: 38 ms 15 V: 42 ms 24 V: 30 ms 5 V: 40 ms 12 V: 43 ms 15 V: 40 ms 24 V: 36 ms 5 V: 41 ms 12 V: 41 ms 15 V: 37 ms 24 V: 33 ms Huomautus: 1. Lisätietoja on kohdassa Tekniset tiedot (sivu 78). 2. Tyypilliset arvot viittaavat 230 VAC:n tulon arvoihin. Kaikki kohteet on mitattu 50 Hz:n taajuudella. 22 Hakkuriteholähde S8VM Hakkuriteholähde S8VM 23 Takuu ja sovelluksiin liittyvät huomautukset Lue tämä teksti huolellisesti Ennen kuin ostat tuotteen, lue teksti huolellisesti läpi. Jos sinulla on oppaaseen liittyviä kysymyksiä tai ehdotuksia, käänny OMRON-edustajan puoleen. Takuu ja vastuunrajoitukset TAKUU OMRON antaa yhden vuoden (ellei toisin ole mainittu) takuun ostoajankohdasta lukien (kun tuote on ostettu OMRONilta) yksinomaan sille, että tuotteet eivät sisällä materiaali- tai valmistusvirheitä. OMRON EI TAKAA TAI LUPAA, NIMENOMAISESTI TAI EPÄSUORASTI, TUOTTEIDEN MYYNTIKELPOISUUTTA, SOPIVUUTTA TIETTYYN TARKOITUKSEEN TAI OIKEUKSIEN LOUKKAAMATTOMUUTTA. OSTAJA TAI KÄYTTÄJÄ HYVÄKSYY SEN, ETTÄ HÄNEN TULEE ITSE VARMISTAA, ETTÄ TUOTTEET TÄYTTÄVÄT NIILLE SUUNNITELLUN KÄYTTÖTARKOITUKSEN ASETTAMAT VAATIMUKSET. OMRON KIELTÄYTYY HYVÄKSYMÄSTÄ MUITA NIMENOMAISIA TAI OLETETTUJA TAKUITA. VASTUUNRAJOITUKSET OMRON EI OLE TUOTTEISIIN LIITTYEN VASTUUSSA ERITYISISTÄ, EPÄSUORISTA TAI VÄLILLISISTÄ VAHINGOISTA, TAI VOITON TAI LIIKETOIMINNAN MENETYKSISTÄ, VAIKKA KYSEINEN VAATIMUS PERUSTUISI SOPIMUKSEEN; TAKUUSEEN, LAIMINLYÖNTIIN TAI SEURAUSVASTUUSEEN. OMRONin vastuu ei missään yhteydessä ylitä vastuun piiriin kuuluvan tuotteen hintaa. OMRON EI HYVÄKSY TUOTTEITA KOSKEVIA TAKUU-, KORJAUS- TAI MUITA VAATIMUKSIA, JOLLEI OMRONIN TUTKIMUKSISSA TODETA, ETTÄ TUOTTEITA ON KÄSITELTY, SÄILYTETTY, ASENNETTU JA YLLÄPIDETTY OIKEIN, EIKÄ NIITÄ OLE ALTISTETTU LIKAANTUMISELLE, KÄYTETTY HUOLIMATTOMASTI TAI VÄÄRIN, JA ETTÄ NIIHIN EI OLE TEHTY ASIATTOMIA MUUTOKSIA TAI KORJAUKSIA. Sovelluksiin liittyvät huomautukset SOPIVUUS KÄYTTÖÖN OMRON ei vastaa siitä, että tuotteet ovat sellaisten standardien, asetusten tai määräysten mukaisia, jotka koskevat tuotteiden liittämistä asiakkaan sovellukseen tai tuotteiden käyttöä. Varmista, että tuote sopii käytettäväksi asianomaisten järjestelmien, koneiden ja laitteiden yhteydessä. Selvitä ja huomioi kaikki tämän tuotteen käyttöä koskevat kiellot. ÄLÄ KÄYTÄ TUOTTEITA SELLAISISSA SOVELLUKSISSA, JOTKA AIHEUTTAVAT VAKAVAN VAARAN IHMISILLE TAI OMAISUUDELLE, JOS ET OLE VARMISTANUT ETUKÄTEEN, ETTÄ KYSEINEN JÄRJESTELMÄ ON KOKONAISUUDESSAAN SUUNNITELTU ASIANMUKAISET VAARATEKIJÄT HUOMIOIDEN JA ETTÄ OMRON- TUOTTEET ON MITOITETTU RIITTÄVÄSTI JA ASENNETTU KÄYTTÖTARKOITUSTAAN VASTAAVASTI LAITTEISTOON TAI JÄRJESTELMÄÄN. Vastuuvapauslausekkeet SUORITUSKYKYÄ KOSKEVAT TIEDOT Tässä julkaisussa ilmoitetut suorituskykytiedot on tarkoitettu käyttäjälle tuotteen soveltuvuuden selvittämiseksi eikä takuuksi. Tiedot voivat olla OMRONin suorittamien testien tuloksia, ja käyttäjien tulee suhteuttaa ne kulloisenkin sovelluksen vaatimuksiin. Todellinen suorituskyky on OMRONin takuun ja vastuunrajoitusten alainen. TEKNISIÄ TIETOJA KOSKEVAT MUUTOKSET Pidätämme oikeudet tuotetta ja lisävarusteita koskeviin muutoksiin. Käänny tarvittaessa OMRON-edustajan puoleen, kun haluat uusimmat tekniset tiedot hankkimastasi tuotteesta. MITAT JA PAINOT Mitat ja painot ovat nimellisiä. Niitä ei tule käyttää valmistustarkoituksiin, vaikka niissä olisi ilmoitettu toleranssit. Cat. No. T033-FI2-02A SUOMI Omron Electronics Oy Metsänpojankuja 5, FI Espoo Puh (0) Faksi +358 (0) www. omron.fi Oikeudet muutoksiin pidätetään. Kuopio Tampere Vaasa Oulu Puh. Puh. Puh. Puh (0) (0) (yleis) +358 (0) (turvatuotteet) +358 (0) (0) Hakkuriteholähde S8VM.
