1 Ingersoll Rand Automation Kehittynyt paineilmajärjestelmän ohjaus

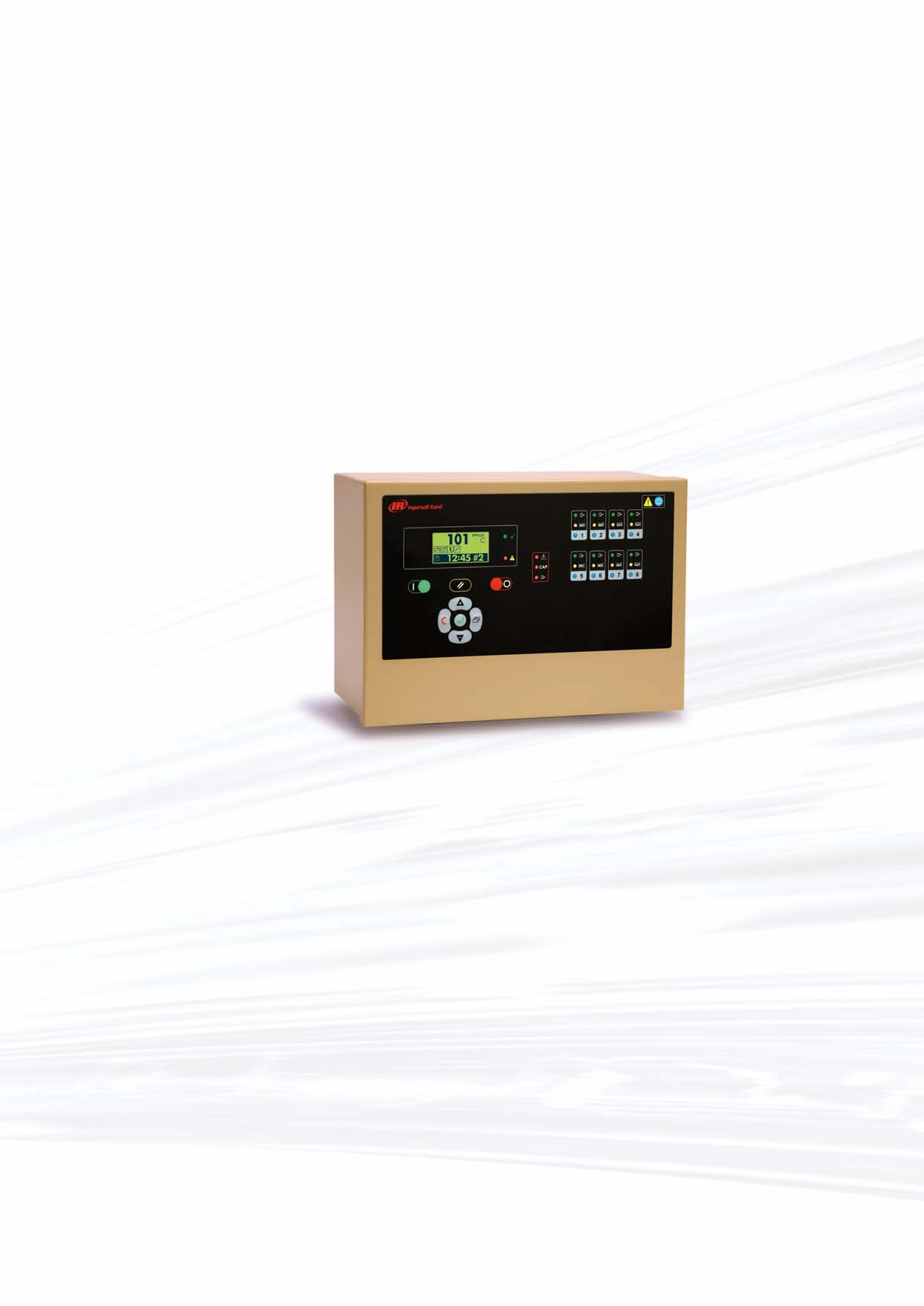

2 Energiansäästöä vaadittaessa! Ingersoll Rand Jopa % paineilmajärjestelmien toimintaan tarvittavasta energiasta menee hukkaan. Tämä johtuu ennen kaikkea siitä, että käytetään useampia kompressoreja kuin on tarpeen tai käytetään virheellisiä kompressoriyhdistelmiä tai ylläpidetään korkeaa järjestelmäpainetta. Nyt voit leikata kuluja jo olemassa olevilla laitteilla! Ingersoll Rand X8I System Automation voi hallita jopa kahdeksaa kompressoria. Nämä kompressorit voivat olla eri teholla varustettuja, erityyppisiä (kiinteänopeus, taajuusmuuttaja) ja ne voivat olla minkälaisessa yhdistelmässä tai kokoonpanossa tahansa. Edistyneen ohjaustoiminnon ja monipuolisten liitäntöjen ansiosta X8I:tä voi käyttää olemassa olevan kompressorin kanssa parantamaan hyötysuhdetta ja pienentämään energiakuluja. Tämä kompressori voi olla Ingersoll Rand tai minkä tahansa muun toimittajan valmistama. Ingersoll Rand X8I System Automation auttaa vähentämään käyttökustannuksia ja samalla ylläpitämään luottamuksen riittävään ja tehokkaaseen paineilman saantiin. Seuraavassa on X8I:n ainutlaatuisen tehokkuuden ja luotettavuuden kuvaus: Kompressoreja käytetään ainoastaan tarvittaessa, jolloin odottavassa tilassa olevat kompressorit käynnistetään kasvavan kysynnän myötä. Toiminnallisesti kaikkein energiatehokkain kompressori tai kompressoriyhdistelmä sovitetaan paineilmatarpeen mukaan. Kuormittamattoman kompressorin käyntiajasta tai lyhyestä jaksottaisesta toiminnosta johtuva energiahävikki minimoidaan käyttämällä yhtä tai useampaa portaattomalla nopeudensäädöllä toimivaa kompressoria. Paineilmajärjestelmää hallitaan pienimmällä vaaditulla paineella ilman paineilman saannin vaarantamista. 2 X8I

3 Kokonaiskuva yhdellä silmäyksellä Ole energiatehokas samalla, kun lisäät luotettavuutta Kompressorin pitäminen käynnissä odotustilassa (kevennettynä), jotta voidaan taata maksimiteho kun sitä tarvitaan, kuluttaa ainakin noin 30% siitä energiamäärästä, joka tarvitaan saman kompressorin käydessä täyskuormitettuna. Järjestelmät, joissa on useita erikokoisia ja -tyyppisiä kompressoreja ja erilaisia yhdistelmiä, vaikeuttavat entisestään optimaalista kompressoriasetuksen ylläpitoa ja ohjausta manuaalisesti. Mitä laajempi järjestelmä on, sitä enemmän tuo 30% tuottamatonta energiaa maksaa! Käyttö (%) Tyypilliset ohjaamattomat kompressorijärjestelmät Kompressorit käyvät tehottomasti osakuormalla. Tuhlattu energia Todellinen tarve Aika Tehokkaasti ohjattu X8I järjestelmä Peruskuormakompressorit käyvät täydellä kuormalla, säätö- ja varakapasiteettia käytetään tehokkaasti. X8I poistaa kompressorien ohjauksen koordinoinnin vaikeuden ja lisää energiatehokkuutta. X8I:n ohjauksessa ainoastaan sopivimmat kompressorit toimivat oikeaan aikaan. Tarpeettomat kompressorit, joita ennen käytettiin tavallisiin toimintoihin, pidetään erillään ja käytetään hätätapauksissa tai silloin kun pääkone ei toimi. Kyky ottaa välistä olemassa olevia resursseja järjestelmän toiminnan ylläpitämiseksi myös hätätilanteissa tarkoittaa suurempaa järjestelmän luotettavuutta. Energian käytön optimoinnin lisäksi tehokas kompressorien käyttö vähentää kuluja, koska seisokkiaika lyhenee eikä ainoastaan aikataulutettujen huoltovälien pituus kasva, vaan mitä vähemmän kompressoreja on toiminnassa, sitä vähemmän tarvitaan korjauksia! Virtaus/tarve Maksimitarve Keskimääräinen tarve Tuottamaton energia Osittain kuormitettu Säätö Peruskuormitus Kuormitettu tuottava energia Varakapasiteetti Käyttämällä Ingersoll Rand X8I System Automationia monikompressorijärjestelmien hallintaan voit pienentää kuluja ja lisätä luotettavuutta. Pitämällä tarpeettomat kompressorit sivussa ja käyttämällä niitä vain tarvittaessa voit vähentää osakuormasta aiheutuvan käynnin kuluja ja luoda varakapasiteettia. Vara X8I 3

4 Tuotannon räätälöinti tarpeen mukaan X8I tarkkailee jatkuvasti ja oppii järjestelmän vaatimukset vertaamalla toiminnallista painetta kompressorin toimintakykyyn ja ohjausreaktioihin. Yhteensopivaa säätölogiikkaa ja edistyneitä laskentamenetelmiä käytetään soveltamaan parhaiten sopiva kompressoriyhdistelmä ja laitteisto. X8I on suunniteltu hallitsemaan tehokkaasti paineilmakompressorin kykyä vastata voimakkaisiinkin tarpeen vaihteluihin, jotka ovat yleisiä lähes kaikissa järjestelmissä. Säätävä taajuusmuuttaja kompressori Tarpeen profiili Peruskuorma kompressori kiinteällä nopeudella 2 3 Saatavilla olevan kompressori kapasiteetin tuotanto kw Taajuusmuuttaja kompressori 55 kw Kompressori kiinteällä nopeudella 75 kw Kompressori kiinteällä nopeudella 60 kw Kompressori kiinteällä nopeudella 4 X8I

5 Vihdoinkin voit poistaa keinotekoiset korkeat kustannukset, jotka syntyvät "mukavuuden" vuoksi Järjestelmäpaineen ylläpitäminen korkeammalla, kuin prosessi vaatii, pelkästään mukavuussyistä mahdollista äkillistä tarvetta varten ei vain vaadi enemmän energiaa, vaan myös yliarvioi keinotekoista tarvetta, joka johtuu vuotojen ja huonosti säädettyjen paineilman ulosottopisteiden aiheuttamasta lisääntyneestä paineilman kulutuksesta. X8I antaa sinulle mahdollisuuden välttää nämä tehottomuudet. Vuosittainen hävikki 9,503 4,93 Järjestelmän kapasiteetti kilowatteina 9,000 9,862 Perustuu laskelmaan 0,08/kWh 8000 h/vuosi 20% kasvu 0% kasvu Nämä vertailut osoittavat millainen vaikutus paineilmajärjestelmän käyttämisellä korotetuilla paineilla on vuosikustannuksiin. Keinotekoisen tarpeen kompensointi on kallista. Ajatellaan esim. 6,2 bar g paineen tarvetta, vuosittaiset käyttökustannukset kasvavat 0% ja 20%, jotta saadaan tyydytettyä vastaavasti 0,7 bar g ja,4 bar g paineenkasvu. Tarve Aika Hallitse paineilmaa tehokkaasti Ingersoll Rand X8I System Automation järjestelmän tärkein toiminto energian ohjaustilassa on: sovittaa paineilman tuotanto paineilmavaatimusten mukaiseksi, toiminnallisesti. käyttää energian kulutuksen kannalta tehokkainta paineilmakompressoriyhdistelmää tämän tarpeen tyydyttämiseksi. X8I on suunniteltu hallitsemaan eritehoisista ja tyyppisistä (kiinteä nopeus, portaaton säätö ja vaihteleva tuotto) kompressoreista koostuvia paineilmajärjestelmiä, joissa kompressorit voivat olla eri valmistajilta millaisia laitteistoja tai yhdistelmiä tahansa. X8I 5

6 Minimoi energian hävikki ja kulut Liitettävyys, kommunikointi ja ohjaus paineilmajärjestelmäsi ytimessä Ingersoll Rand X8I System Automation on paineilmajärjestelmäratkaisu, joka maksaa itsensä takaisin lyhyessä ajassa ilman aikaisemman kompressori- tai paineilmajärjestelmäinvestointien vaarantamista. Se voidaan määrittää ja sovittaa vastaamaan joidenkin erittäin monimutkaisten paineilmajärjestelmien asettamiin erityistarpeisiin. Lisäksi X8Iverkkoa voidaan laajentaa sisältämään myös paineilmajärjestelmien jälkikäsittelylaitteiden tarkkailun ja ohjauksen. Energian säästöstä saatavien voittojen lisäksi se tarjoaa myös lisäsäästöjä työvoiman käytössä, huollossa ja resursseissa - seuraavasti: Joustava verkosto Hallitsee jopa kahdeksaa kenen tahansa toimittajan valmistamaa kompressoria, jotka voivat sijaita jopa,2 km:n päässä ohjauslaitteesta! Energian ohjaustila Yhteensopiva ohjauslogiikka valitsee toiminnallisesti kaikkein tehokkaimman kompressorisarjan kohtaamaan paineilmajärjestelmään kohdistuvat vaateet. Sykkimätön Järjestelmänpaineen ja muutosnopeuden jatkuva tarkkailu käyttää edistyneitä laskentamenetelmiä estämään turhaa kompressorien sykkimistä. Yksipisteohjaus Hallitsee useita kompressoreita yhdelle optimaaliselle ohjausalueelle tai kohteelle. B A C D E F H Kompressorin prioriteetin valinta Minimoi energian käytön ohjelmoimalla yksiköt tai ryhmät optimaaliseen käyttöön ja/tai toimintasuunnitelmaan mukaan lukien vuorottelukäyttö. Asiakkaan paineen valinta Neljä ohjelmoitavaa paineprofiilia optimoi järjestelmän toiminnon erityisille tuotantovaatimuksille. Ohjatut toiminnot Täysin säädettävät aikaparametrit auttavat toteuttamaan pehmeät, ohjatut ohjelmamuutokset yhdestä kohdepainetasosta toiseen. Reaaliaikainen järjestelmän aikataulutus Määrittää ohjausominaisuudet, kuten järjestelmän odotustilan ja järjestelmän esitäytön reaaliaikaisen aikataulutuksen. G 6 X8I

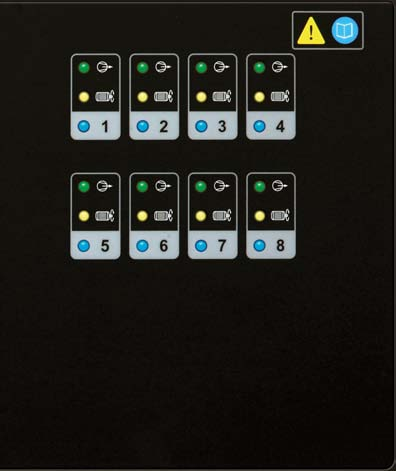

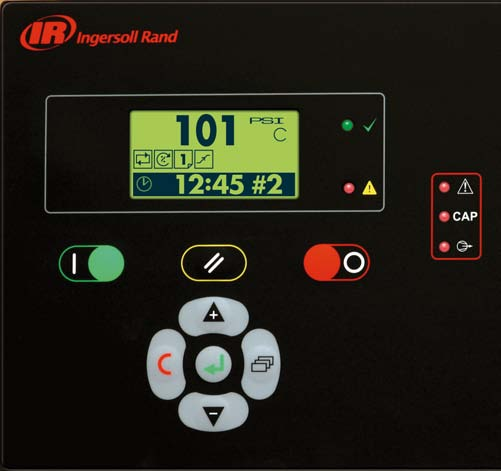

7 Taloudellisen puolen lisäksi Ingersoll Rand X8I System Automation on järkevä myös ympäristön kannalta. Se auttaa vähentämään CO 2 -päästöjä, jotka syntyvät I A B C D E F Käyttäjän liitännän näyttö Yksikön käyntitilan ilmaisin Yksikön vian ilmaisin Käynnistys näppäin Nollauksen näppäin Pysäytys näppäin sähköntuottamisesta. Esim. 75 kw vähennyksellä säästät kwh vuodessa mikä tarkoittaa kg vähennystä CO 2 -päästöissä! G Järjestelmän hälytykset J K L H I J K Ohjausnäppäimet Kompressorin tilan ilmaisimet Kuormitustila Käyntitila L Kompressorin saatavilla olo Verkoston laajennus Sisällyttää uusia kompressoreja ja hajautetun ohjauksen verkkoon liitetyn älykkään katkaisimen I/O kautta. Helppo asetus/käyttö Parantaa kykyäsi optimoida paineilmajärjestelmän säästöt automaattisella, graafisella liitännällä laitteisto- ja järjestelmätietoja varten. X8I Tekninen erittely Yksiköiden maksimimäärä 8 kompressoria Mitat (PxLxS) 340 mm x 24 mm x 52 mm Paino 7,5 kg Asennustapa Seinä, 4 x kiinnitysruuvia Kotelo IP65, NEMA 4 Tehon syöttö 230 VAC +/- 0 % (50 Hz) 5 VAC +/- 0 % (60 Hz) Lämpötila 0 46 C Kosteus 0 95 % Rh ei tiivistyvä Ingersoll Rand tarjoaa johtavia teollisuustuotteita ja - ratkaisuja, jotka auttavat yrityksiä vähentämään energian kulutusta ja kuluja kaikkialla maailmassa sekä vähentämään haitallisia päästöjä. Energian kulutusta vähentävistä paineilmakompressoreista sähkökäyttöisiin golf-autoihin, jotka eivät tuota päästöjä. Tämän lisäksi Ingersoll Rand tarjoaa tietoa, kokemusta ja ratkaisuja, jotka auttavat asiakasta saavuttamaan kestävän kehityksen tavoitteensa. X8I 7

8 Ingersoll Rand Industrial Technologies provides products, services and solutions that enhance our customers' energy efficiency, productivity and operations. Our diverse and innovative products range from complete compressed air systems, tools and pumps to material and fluid handling systems and environmentally friendly microturbines. We also enhance productivity through solutions created by Club Car, the global leader in golf and utility vehicles for businesses and individuals. Ingersoll Rand Industrial Technologies Swan Lane, Hindley Green Wigan WN2 4EZ, UK Tel: +44 (0) Fax: +44 (0) Member of Pneurop Ingersoll Rand kompressoreja ei ole suunniteltu, tarkoitettu tai hyväksytty hengitysilma sovelluksiin. Ingersoll Rand ei hyväksy erikoislaitteita hengitysilman sovelluksia varten eikä ota vastuuta tai velvoitetta hengitysilmatarkoituksiin käytetyistä kompressoreista. Mikään tässä esitteessä esitetty tieto ei ole tarkoitettu laajentamaan minkään takuun tai ilmauksen, välittömästi tai välillisesti esitetyn, voimassaoloa tässä kuvattuun tuotteeseen nähden. Kaikki tällaiset takuut tai muut tuotteiden myyntiä koskevat ehdot noudattavat Ingersoll Rand -yhtiön vakiomyyntiehtoja kyseisten tuotteiden myynnin suhteen, jotka ovat saatavissa pyydettäessä. Tuoteparannukset ovat Ingersoll Rand yhtiön jatkuvana tavoitteena. Suunnittelu ja tekniset tiedot voivat muuttua ilman ennakkoilmoitusta. Printed in the UK. January Ingersoll-Rand Company Limited CPN
