1 Sähkön varastointi utopiaa vai realismia? Jussi Mäntynen

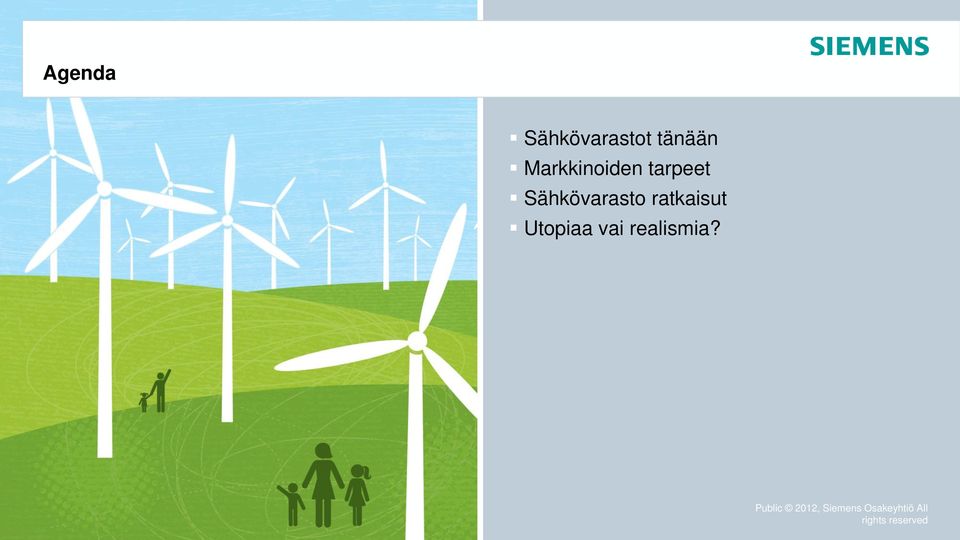

2 Agenda Sähkövarastot tänään Markkinoiden tarpeet Sähkövarasto ratkaisut Utopiaa vai realismia?

3 Sähkövarastot tänään Utopiaa? Public 2012, Siemens Osakeyhtiö All

4 Sähkövarastot tänään Utopiaa? Energian varastointia on sovellettu jo pitkään, esim. pumppuvesi varastot.. Varastointimuodot eroavat toisistaan: hyötysuhteiden kustannusten teknologioiden turvallisuuden käytettävyyden kannalta.

5 Sähkövarastot tänään Utopiaa? Sähkön varastointi on utopiaa, koska Sähkönhinta on edullinen Häviöt lisäävät kustannuksia ja päästöjä Akkujen hinta ja teknologia ei kohtaa Käyttöturvallisuus on kyseenalainen Ei ole riittävästi käyttökokemuksia

edullinen Häviöt lisäävät kustannuksia ja päästöjä Akkujen

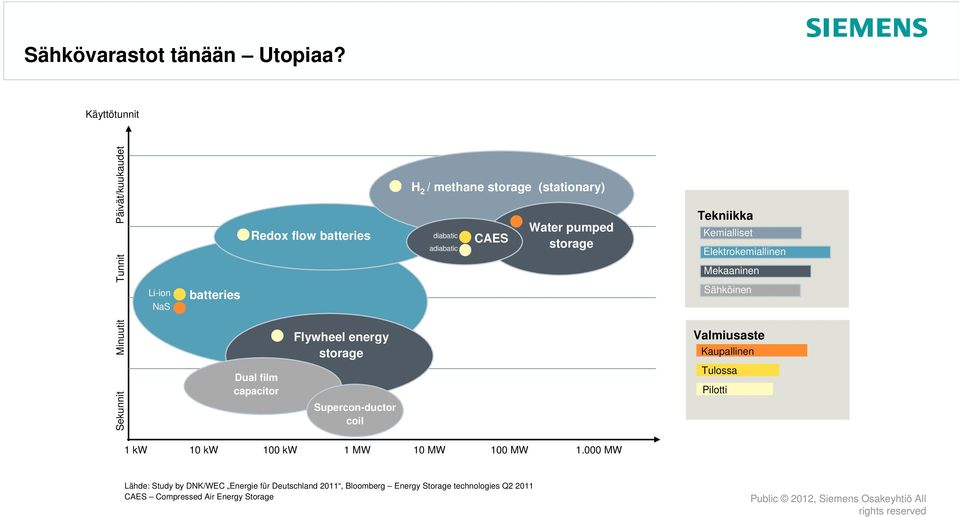

6 Sähkövarastot tänään Utopiaa? Käyttötunnit Sekunnit Minuutit Tunnit Päivät/kuukaudet Li-ion NaS batteries Redox flow batteries Dual film capacitor Flywheel energy storage Supercon-ductor coil H 2 / methane storage (stationary) diabatic adiabatic CAES Water pumped storage Tekniikka Kemialliset Elektrokemiallinen Mekaaninen Sähköinen Valmiusaste Kaupallinen Tulossa Pilotti 1 kw 10 kw 100 kw 1 MW 10 MW 100 MW MW Lähde: Study by DNK/WEC Energie für Deutschland 2011, Bloomberg Energy Storage technologies Q CAES Compressed Air Energy Storage

storage Supercon-ductor coil H 2 / methane storage (stationary) diabatic adiabatic CAES Water pumped storage Tekniikka Kemialliset

7 Markkinoiden tarpeet Public 2012, Siemens Osakeyhtiö All

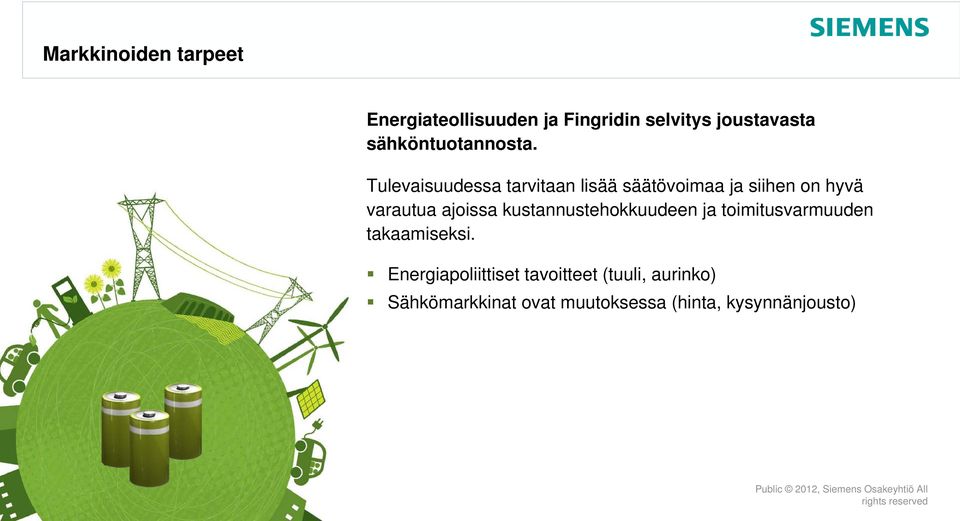

8 Markkinoiden tarpeet Energiateollisuuden ja Fingridin selvitys joustavasta sähköntuotannosta. Tulevaisuudessa tarvitaan lisää säätövoimaa ja siihen on hyvä varautua ajoissa kustannustehokkuudeen ja toimitusvarmuuden takaamiseksi. Energiapoliittiset tavoitteet (tuuli, aurinko) Sähkömarkkinat ovat muutoksessa (hinta, kysynnänjousto)

Tulevaisuudessa tarvitaan lisää säätövoimaa ja siihen on hyvä varautua ajoissa

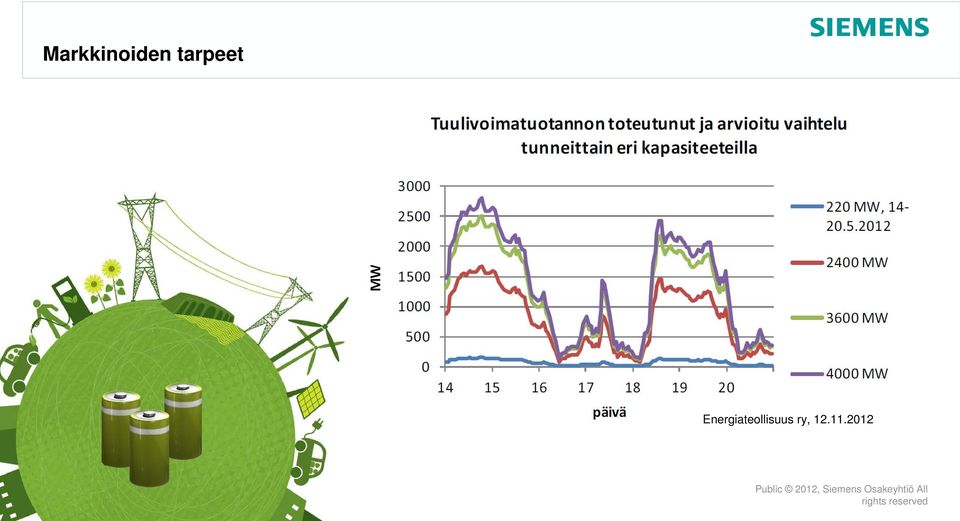

9 Markkinoiden tarpeet Energiateollisuus ry,

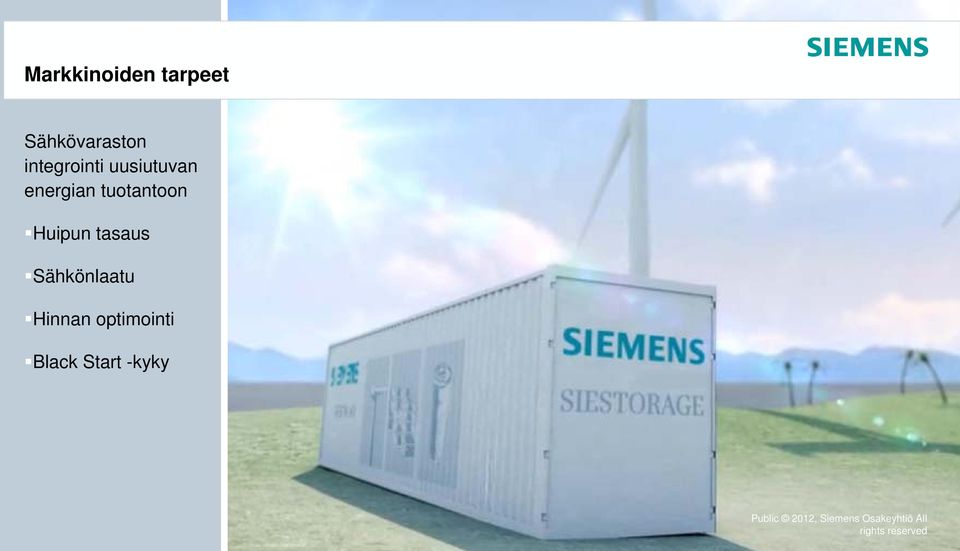

10 Markkinoiden tarpeet Sähkövaraston integrointi uusiutuvan energian tuotantoon Huipun tasaus Sähkönlaatu Hinnan optimointi Black Start -kyky

11 Markkinoiden tarpeet Sähkövarasto apuna taajuudeen säädössä Nopea säätöreservi Jännitteen säätö Sähkönlaatu Katkoton syöttö Verkon investointien siirtäminen

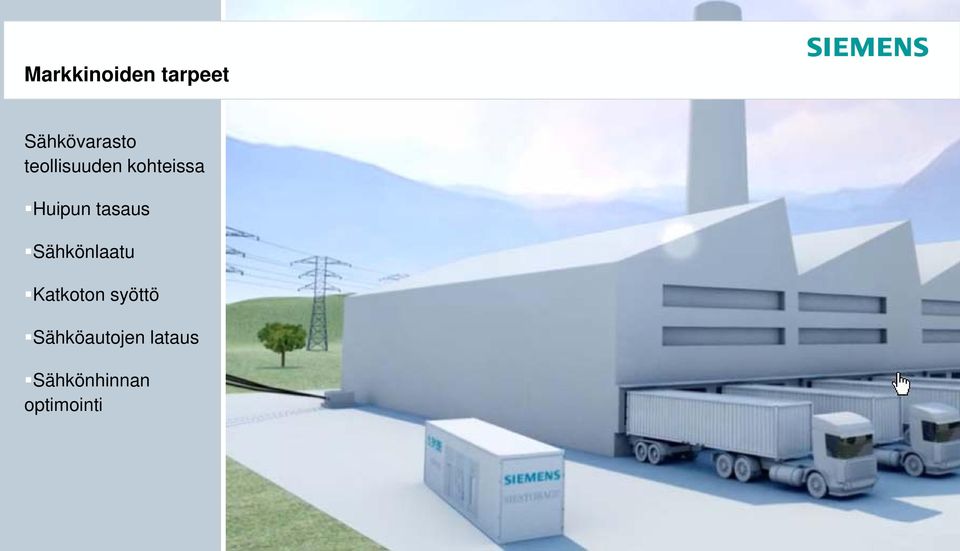

12 Markkinoiden tarpeet Sähkövarasto teollisuuden kohteissa Huipun tasaus Sähkönlaatu Katkoton syöttö Sähköautojen lataus Sähkönhinnan optimointi

13 Sähkövarasto ratkaisut Public 2012, Siemens Osakeyhtiö All

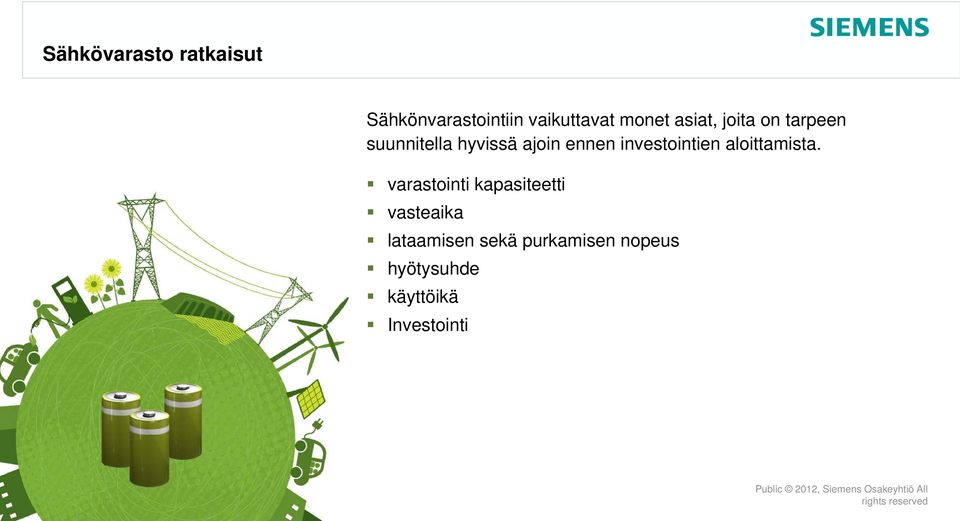

14 Sähkövarasto ratkaisut Sähkönvarastointiin vaikuttavat monet asiat, joita on tarpeen suunnitella hyvissä ajoin ennen investointien aloittamista. varastointi kapasiteetti vasteaika lataamisen sekä purkamisen nopeus hyötysuhde käyttöikä Investointi

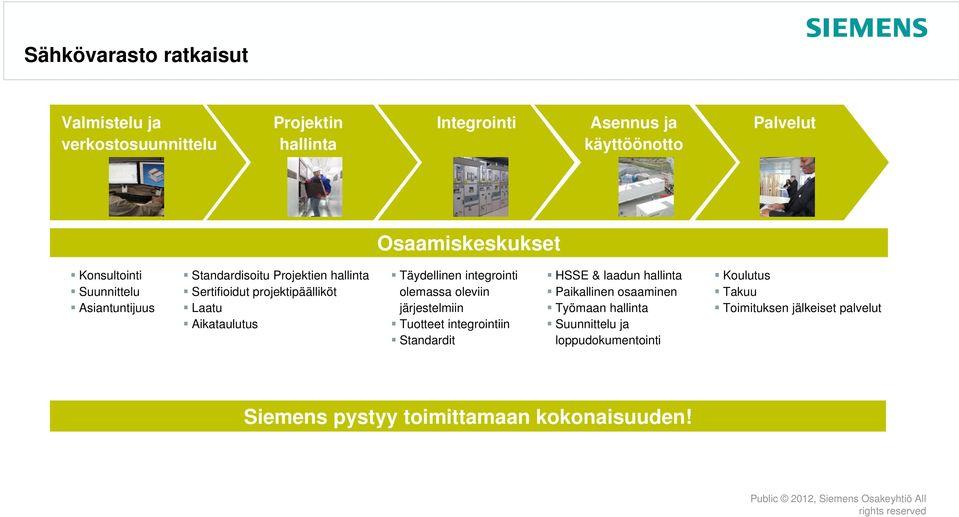

15 Sähkövarasto ratkaisut Valmistelu ja verkostosuunnittelu Projektin hallinta Integrointi Asennus ja käyttöönotto Palvelut Osaamiskeskukset Konsultointi Suunnittelu Asiantuntijuus Standardisoitu Projektien hallinta Sertifioidut projektipäälliköt Laatu Aikataulutus Täydellinen integrointi olemassa oleviin järjestelmiin Tuotteet integrointiin Standardit HSSE & laadun hallinta Paikallinen osaaminen Työmaan hallinta Suunnittelu ja loppudokumentointi Koulutus Takuu Toimituksen jälkeiset palvelut Siemens pystyy toimittamaan kokonaisuuden!

Aikataulutus Täydellinen integrointi olemassa oleviin järjestelmiin Tuotteet integrointiin Standardit HSSE & laadun hallinta

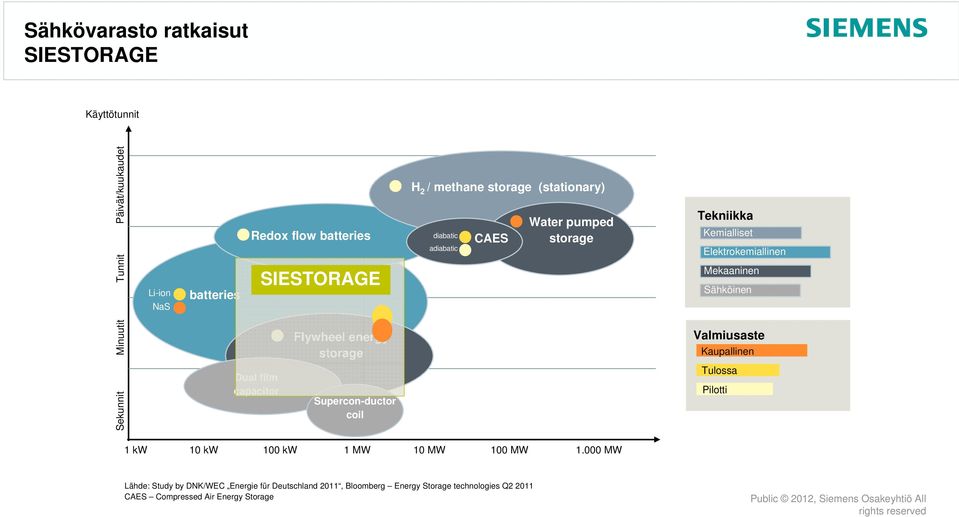

16 Sähkövarasto ratkaisut SIESTORAGE Käyttötunnit Sekunnit Minuutit Tunnit Päivät/kuukaudet Li-ion NaS batteries Redox flow batteries Dual film capacitor SIESTORAGE Flywheel energy storage Supercon-ductor coil H 2 / methane storage (stationary) diabatic adiabatic CAES Water pumped storage Tekniikka Kemialliset Elektrokemiallinen Mekaaninen Sähköinen Valmiusaste Kaupallinen Tulossa Pilotti 1 kw 10 kw 100 kw 1 MW 10 MW 100 MW MW Lähde: Study by DNK/WEC Energie für Deutschland 2011, Bloomberg Energy Storage technologies Q CAES Compressed Air Energy Storage

storage Tekniikka Kemialliset Elektrokemiallinen Mekaaninen Sähköinen Valmiusaste Kaupallinen Tulossa Pilotti 1 kw 10 kw 100 kw 1 MW 10 MW

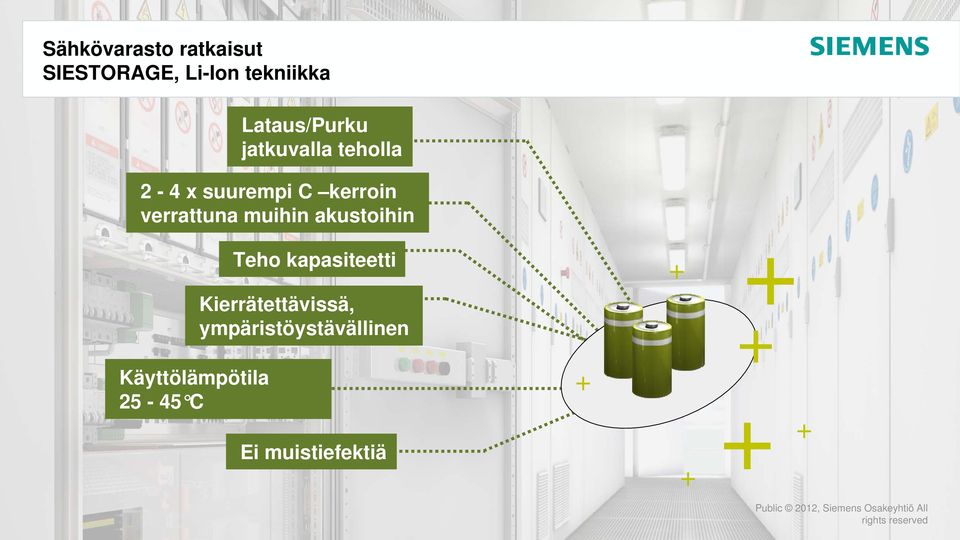

17 Sähkövarasto ratkaisut SIESTORAGE, Li-Ion tekniikka Lataus/Purku jatkuvalla teholla 2-4 x suurempi C kerroin verrattuna muihin akustoihin Teho kapasiteetti Kierrätettävissä, ympäristöystävällinen Käyttölämpötila C Ei muistiefektiä

verrattuna muihin akustoihin Teho kapasiteetti

18 Sähkövarasto ratkaisut SIESTORAGE modulaarisuus Drawer for up to 8 battery modules Yhdistetty sähkövarasto kaappi (akustot ja konvertteri), 16 akusto moduulia 24 kwh / 144 kwp asti. Drawer for up to 8 battery modules Battery module Battery management SIPLINK converter

konvertteri), 16 akusto moduulia 24 kwh / 144 kwp asti.

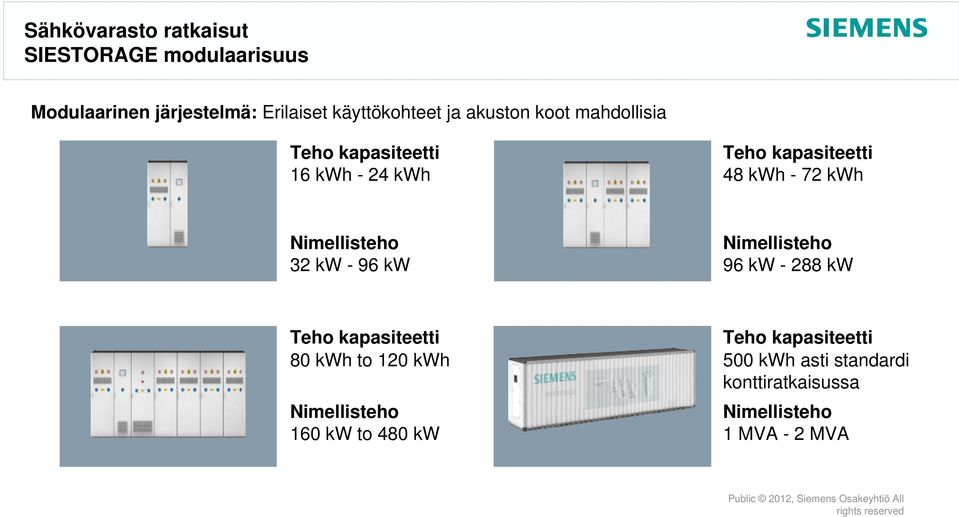

19 Sähkövarasto ratkaisut SIESTORAGE modulaarisuus Modulaarinen järjestelmä: Erilaiset käyttökohteet ja akuston koot mahdollisia Teho kapasiteetti Teho kapasiteetti 16 kwh - 24 kwh 48 kwh - 72 kwh Nimellisteho 32 kw - 96 kw Nimellisteho 96 kw kw Teho kapasiteetti Teho kapasiteetti 80 kwh to 120 kwh 500 kwh asti standardi konttiratkaisussa Nimellisteho 160 kw to 480 kw Nimellisteho 1 MVA - 2 MVA

Nimellisteho 32 kw - 96 kw Nimellisteho 96 kw - 288 kw Teho kapasiteetti Teho kapasiteetti 80 kwh

20 Sähkövarasto ratkaisut SIESTORAGEn hyödyt verrattuna muihin teknologioihin Suuri käytettävyys ja luotettavuus Useat erilaiset toimituskonseptit mahdollisia Kokonaistoimitus Suuri henkilöturvallisuus Black start- mahdollisuuden Ympäristöystävällinen ratkaisu

erilaiset toimituskonseptit mahdollisia Kokonaistoimitus Suuri

21 Sähkön varastointi on realismia!

22 Sähkön varastointi on realismia? SIESTORAGE Projekti luovutettu Helmikuussa 2012 Liitäntä Italian suurimpaan keskijänniteverkkoon: Asiakas ENEL Teho: 1 MVA Energianmäärä: 500 kwh Käyttökohteet: Taajuuden säätö Aurinkovoimaloiden integrointi Sähköautojen pikalataus asema Black start mahdollisuus

23 Sähkön varastointi on realismia? SITRAS SES Sähkön varastointi liikenteessä Yli 18 referenssiä maailman laajuisesti Operointi kustannusten optimointi Energian tarpeen vähentäminen Huipputehon tarpeen pienennys

24 Tule katsomaan lisää sähkövarastojen hyödynnettävyys mahdollisuuksista näyttely tilassa

25 SIESTORAGE Tulevaisuuden sähköverkkoihin

26 Kiitos mielenkiinnosta! Jussi Mäntynen Public 2012, Siemens Osakeyhtiö All
