On uusin jäsen Pohjoismaita kattavassa ja betonialan rakennustarvikkeita myyvässä HauCon -ryhmässä.

Transkriptio

1 Tuoteluettelo 1.3

2 WE KNOWHOW Since 1988 Yritys HauCon Finland Oy On uusin jäsen Pohjoismaita kattavassa ja betonialan rakennustarvikkeita myyvässä HauCon -ryhmässä. Osana isompaa osto-organisaatiota pystymme tarjoamaan Suomen markkinoille kattavan valikoiman alan parhaita tuotemerkkejä sekä omaa tuotantoa kilpailukykyisin ehdoin. Luomme ryhmässä myös lisäarvoa asiakkaillemme välittämällä alan tietotaitoa eri markkinoilta, tuomalla jatkuvasti alan uutuustuotteet ja -ratkaisut asiakkaidemme käyttöön sekä luomalla asiakaslähtöisiä palvelumalleja aina logistiikasta koulutukseen asti. HauCon ryhmä on perustettu Tanskassa vuonna Norjassa toiminta käynnistyi vuonna 1994 ja Ruotsissa vuonna

3 Sisällysluettelo Sivu Raudoitusvälikkeet muovi 4 Raudoitusvälikkeet teräs 8 Raudoitusvälikkeet betoni 11 Raudoitustarvikkeet 15 Betoniohjurit ja tuet 16 Valusaumaverkot ja reunamuotit 18 Liikunta-/Työsaumalaitteet/ 19 Työsaumaraudoitteet Anturamuotit / Varausmuotit 26 Ulokeparveke liitoselementit 28 Putoamissuojavarusteet 32 Muottivälikkeet / Sidetangot 34 Muottisidetangot ja tarvikkeet 36 Muottiverhoilu 41 Muottiöljyt ja tarvikkeet 42 Pilarimuotit ja tarvikkeet 44 Vedeneristystuotteet 46 Talvisuojaustarvikkeet 53 Betonivalutarvikkeet 54 Työmaa-aidat ja -portaat 57 Holvipalkit ja tilapäistuet 58 puh sähköposti: info@haucon.fi 3

4 Raudoitusvälikkeet, muovi Välike, Uni Pilari- ja seinävälike mahdollistaa mm. asennuksen myös jälkikäteen. Välike pysyy tukevasti paikoillaan eikä taivu kasaan edistyksellisen lukituksensa ansiosta. Valikoiman muut koot eri tarjouspyynnön mukaan. Art.no. Nimike Suojaetäisyys Raudan paksuus Pak * Välikepyörä Uni mm 4 12 mm 1000 kpl Välikepyörä Uni mm 4 12 mm 500 kpl Välikepyörä Uni mm 4 12 mm 500 kpl Välikepyörä Uni mm 4 12 mm 250 kpl Välikepyörä Uni mm 4 12 mm 200 kpl Välikepyörä Uni mm 5 14 mm 125 kpl * Välikepyörä Uni 40L 40 mm mm 125 kpl Välikepyörä Uni mm 8 14 mm 100 kpl * Välikepyörä Uni 50L 50 mm mm 50 kpl * Välikepyörä Uni mm mm 50 kpl Seinä- ja holvivälike, Praxi Vahva raudoitusvälike sekä horisontaaliin, että vertikaaliin raudoittamiseen. Keskitetty kiinnitysreikä tasapintaisilla jaloilla. 6-20mm raudoitteille. Art.no. Nimike Suojaetäisyys Raudan paksuus Pak * Praxi mm 6 20 mm 1000 kpl * Praxi mm 6 20 mm 500 kpl Praxi mm 6 20 mm 250 kpl Praxi mm 6 20 mm 250 kpl Praxi mm 6 20 mm 250 kpl Praxi mm 6 20 mm 250 kpl Praxi mm 6 20 mm 250 kpl Seinä- ja holvivälike, Kassetta Praxin kumppani, mutta pyöristetyillä jaloilla minimaalisen kosketuspinnan saavuttamiseksi mm raudoitteille. Art.no. Nimike Suojaetäisyys Raudan paksuus Pak * Kassetta mm 4 16 mm 1000 kpl * Kassetta mm 4 16 mm 500 kpl Kassetta mm 4 16 mm 250 kpl Kassetta mm 4 16 mm 250 kpl Kassetta mm 4 16 mm 250 kpl Kassetta mm 4 16 mm 250 kpl Kassetta mm 4 16 mm 250 kpl Kassetta mm 4 16 mm 250 kpl * Kassetta mm 4 16 mm 250 kpl * Kassetta mm 4 16 mm 250 kpl 4

5 Armeringsdistanser Raudoitusvälikkeet, av muovi plast Seinäkannake keskitettyyn raudoittamiseen Käytetään keskittämään vertikaaliraudoitus muottiseinämien väliin. Kannake naulataan kaksikantaisella alumiininaulalla. Art.no. Nimike Kuva Pak Seinäkannake kpl Seinäkannake kpl Seinäkannake kpl Seinävälike, keskitetty raudoitus kpl Välikepyörä Uni 70 (seinä 150) 100 kpl Välikepyörä Uni 95 (seinä 200) kpl Välikepyörä Uni 100 (seinä 220) 75 kpl Tuplaverkkopidike Seinämävälike kahdella päätypidikkeellä. Käytetään välikkeenä valuihin missä tarvitaan ylä- ja alaraudoitusta. Art.no. Nimike Raudan halk. Suojaetäisyys Pituus. Pak TN 150/ mm 20 mm 150 mm 100 kpl TN 150/ mm 25 mm 150 mm 100 kpl TN 160/ mm 20 mm 160 mm 100 kpl TN 160/ mm 25 mm 160 mm 100 kpl TN 180/ mm 20 mm 180 mm 100 kpl TN 180/ mm 25 mm 180 mm 100 kpl TN 200/ mm 20 mm 200 mm 100 kpl TN 200/ mm 25 mm 200 mm 100 kpl TN 200/ mm 30 mm 200 mm 100 kpl TN 200/ mm 35 mm 200 mm 100 kpl TN 220/ mm 20 mm 220 mm 100 kpl TN 220/ mm 25 mm 220 mm 100 kpl * TN 250/ mm 20 mm 250 mm 100 kpl TN 250/ mm 25 mm 250 mm 100 kpl * TN 250/ mm 30 mm 250 mm 100 kpl TN 250/ mm 35 mm 250 mm 100 kpl * TN 300/ mm 20 mm 300 mm 100 kpl * TN 300/ mm 25 mm 300 mm 100 kpl * TN 300/ mm 30 mm 300 mm 100 kpl * TN 300/ mm 35 mm 300 mm 100 kpl * TN 350/ mm 20 mm 350 mm 100 kpl * TN 350/ mm 25 mm 350 mm 100 kpl * TN 350/ mm 30 mm 350 mm 100 kpl * TN 350/ mm 35 mm 350 mm 100 kpl puh sähköposti: info@haucon.fi 5

6 Raudoitusvälikkeet, muovi Tankovälike, ISO Käytetään alaraudoituksen korokkeena pehmeällä alustalla kuten esim. hiekka, sora ja solueristeet. Tanko helpottaa ja nopeuttaa raudoitustyötä, koska erillisiä yksittäisiä korokkeita ei tarvitse sijoitella ympäriinsä. Tangon pituus 2 m. Menekki n M / m2 Art.no. Nimike Suojaetäisyys Pak. Lava * DL-ISO mm 100 m 5400 m DL-ISO mm 100 m 4800 m DL-ISO mm 100 m 4200 m DL-ISO mm 100 m 4200 m DL-ISO mm 60 m 2880 m DL-ISO mm 60 m 2400 m DL-ISO mm 60 m 1440 m * DL-ISO mm 40 m 1600 m Zig-Zag lista Lista on tarkoitettu kovalle alustalle alaraudoitukseen. Listan muoto tekee sen erittäin lujaksi ja paineen kestäväksi. Tangon pituus 2,0 m. Menekki n. 1 1,5 m/m 2. Art.no. Nimike Suojaetäisyys Pak. Lava * Zig-Zag mm 100 m 5000 m Zig-Zag mm 100 m 5000 m Zig-Zag mm 100 m 5000 m Zig-Zag mm 100 m 3200 m Zig-Zag mm 80 m 3200 m Zig-Zag mm 80 m 3200 m Zig-Zag mm 80 m 3840 m Drupack tankovälike, PVC vapaa Lista on tarkoitettu kovalle alustalle alaraudoitukseen. Listan muoto tekee sen erittäin lujaksi ja paineen kestäväksi. Tankovälikkeen päässä on liitinjatke. Tangon pituus 2,0 m. Menekki n. 1 1,5 m/m2. Art.no. Nimike Suojaetäisyys Pak. Lava Drupack mm 60m Drupack mm 50m Drupack mm 40m Drupack mm 30m Drupack mm 30m Drupack mm 20m

7 Raudoitusvälikkeet, muovi Maakoroke, ISO-con Ison tukevan pohjalaatan ansiosta koroke soveltuu pehmeälle alustalle esim. hiekan tai lämpöeristeen päälle. Menekki 3-5kpl/m2 Art.no. Nimike Suojaetäisyys Raudan paksuus Pak * Iso-Con 15/20 15/20 mm 4 20 mm 500 kpl Iso-Con 25/30 25/30 mm 4 20 mm 400 kpl Iso-Con 40/50 40/50 mm 4 20 mm 250 kpl * Iso-Con 50/60 50/60 mm 4 20 mm 250 kpl * Iso-Con 70/80 70/80 mm 4 20 mm 150 kpl * Iso-Con 90/100 90/100 mm 4 20 mm 100 kpl * Iso-Con 110/ /120 mm 4 20 mm 100 kpl * Iso-Con 140/ /150 mm 4 20 mm 75 kpl HauCon putoamissuojalista Työmaa turvallisuutta edistävä suojalista harjateräksien ja terävien reunojen päälle ehkäisemään päälle putoamisvaurioita. Helposti asennettava klipsilista uusiokäytöön. Art.no. Nimike Mitta Pak HauCon suojalista 50x110x1000mm 6 kpl Harjateräksen suojatulppa Suojatulppat huomiovärillä. Art.no. Nimike Pak Suoja tulppa 8 16 mm 250 kpl Suoja tulppa mm 100 kpl puh sähköposti: info@haucon.fi 7

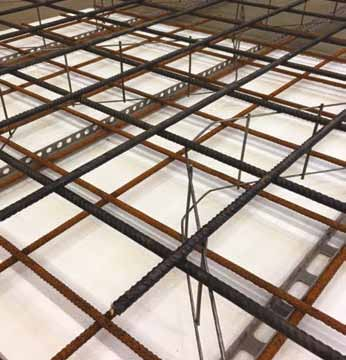

8 Raudoitusvälikkeet, Teräs Käärmevälike Käytetään välikkeenä / työrautana ala-, väli- ja yläraudoituksiin. Nopea ja yksinkertainen asentaa. Muotonsa ansiosta välike pysyy hyvin pystyssä. Pituus 2,0 m. Menekki n.1,5-2 m/m 2. Art.no. Nimike Korkeus Pak. m/lava Käärmevälike mm 50 m 3600 m Käärmevälike mm 50 m 3600 m Käärmevälike mm 50 m 2400 m * Käärmevälike mm 50 m 2400 m Käärmevälike mm 50 m 2400 m Käärmevälike mm 50 m 2000 m Käärmevälike mm 50 m 2000 m Käärmevälike mm 50 m 2000 m Käärmevälike mm 50 m 1600 m Käärmevälike mm 50 m 1600 m Käärmevälike mm 50 m 1600 m Käärmevälike mm 50 m 1200 m * Käärmevälike mm 50 m 1200 m * Käärmevälike mm 50 m 1200 m * Käärmevälike mm 50 m 1200 m * Käärmevälike mm 50 m 1200 m * Käärmevälike mm 50 m 800 m * Käärmevälike mm 50 m 800 m * Käärmevälike mm 50 m 800 m * Käärmevälike mm 50 m 800 m * Käärmevälike mm 50 m 600 m * Käärmevälike mm 50 m 450 m * Käärmevälike mm 50 m 450 m 8

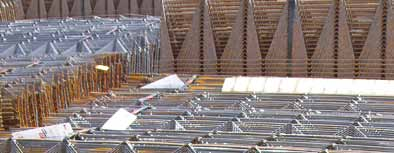

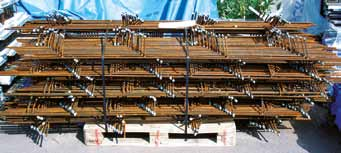

9 Armeringsdistanser Raudoitusvälikkeet, av Teräs stål Verkkotuki, tyyppi A Verkkotuki valmistettu paksummasta teräksestä (AxBxC) isompaa kuormitusta varten. Voidaan käyttää rullaraudoitukseen. Pituus 2,0 m. Art.no. Nimike Korkeus A B C m/lava * Verkkotuki A50 50 mm 5 3,5 3,5 500 m Verkkotuki A60 60 mm 5 3,5 3,5 500 m Verkkotuki A70 70 mm 5 3,5 3,5 500 m Verkkotuki A80 80 mm 5 3,5 3,5 500 m Verkkotuki A90 90 mm 5 3,5 3,5 500 m Verkkotuki A mm 5 3,5 3,5 500 m Verkkotuki A mm 5 3,5 3,5 500 m Verkkotuki A mm 5 3,5 3,5 500 m Verkkotuki A mm 5 3,5 3,5 500 m Verkkotuki A mm 5 3,5 3,5 500 m * Verkkotuki A mm 5 3,5 3,5 500 m * Verkkotuki A mm 5 3,5 3,5 500 m * Verkkotuki A mm 5 3,5 3,5 500 m * Verkkotuki A mm 5 3,5 3,5 500 m * Verkkotuki A mm 5 3,5 3,5 500 m * Verkkotuki A mm 5 3,5 3,5 500 m * Verkkotuki A mm 5 4 3,5 200 m * Verkkotuki A mm 5 4 3,5 200 m * Verkkotuki A mm 5 4 3,5 200 m * Verkkotuki A mm 5 4 3,5 200 m * Verkkotuki A mm 5 4 3,5 200 m * Verkkotuki A mm m * Verkkotuki A mm m * Verkkotuki A mm m * Verkkotuki A mm m * Verkkotuki A mm m * Verkkotuki A mm m * Verkkotuki A mm m * Verkkotuki A mm m * Verkkotuki A mm m * Verkkotuki A mm m * Verkkotuki A mm m * Verkkotuki A mm m * Verkkotuki A mm m * Verkkotuki A mm m * Verkkotuki A mm m Verkkotuki, special Omavalmisteinen verkkovälike yläraudoitukseen, mittatilaustuote. Art.no. Nimike Korkeus * Verkkotuki special valinnainen puh sähköposti: info@haucon.fi 9

10 Raudoitusvälikkeet, Teräs Verkkotuki, Strong Verkkotuki valmistettu voimakkaammasta teräksestä. Kestää suuria kuormituksia. Soveltuu erittäin hyvin rullaraudoittamiseen. Pituus 2,0 m. Art.no. Nimike Korkeus A B C Pak * Verkkotuki Strong 100* , m * Verkkotuki Strong 120* , m * Verkkotuki Strong 140* , m * Verkkotuki Strong 160* , m * Verkkotuki Strong 180* , m * Verkkotuki Strong 200* , m * Verkkotuki Strong 220* m * Verkkotuki Strong 240* m * Verkkotuki Strong 260* m * Verkkotuki Strong 280* m * Verkkotuki Strong 300* m Pukkituki Toimii yläraudoituksen välikkeenä holvivalujen päällä. Ruosteen läpitunkeutumisen estämiseksi jalat on suojattu muovitulpilla. Pituus 2,4 m. Art.no. Nimike Korkeus Pak Pukkituki 120* 120 mm 24 m Pukkituki 140* 140 mm 24 m Pukkituki 150* 150 mm 24 m Pukkituki 160* 160 mm 24 m Pukkituki 170* 170 mm 24 m Pukkituki 180* 180 mm 24 m Pukkituki 200* 200 mm 24 m Pukkituki 220* 220 mm 24 m Pukkituki 240* 240 mm 24 m * Pukkituki 260* 260 mm 24 m * Pukkituki Special* Mittojen mukaan 24 m 10

11 Armeringsdistanser Raudoitusvälikkeet, av betong Betoni Betonirajaaja, raudoitettu Betonirajaaja, vaihtoehtoinen raudoitevälike betonista. Saatavilla myös kovemmalla asennussementillä. Kohteisiin missä tarvitaan korkeampi kuormituksen kesto. Art.no. Nimike Korkeus Pituus Kpl/lava Kolmioprofiili mm 1200 mm 600 kpl Kolmioprofiili mm 1200 mm 500 kpl Kolmioprofiili mm 1200 mm 400 kpl Kolmioprofiili mm 1200 mm 300 kpl Kolmioprofiili mm 1200 mm 300 kpl * Kolmioprofiili mm 1200 mm 200 kpl * Kolmioprofiili mm 1200 mm 150 kpl * Kolmioprofiili asennussem mm 1200 mm 600 kpl * Kolmioprofiili asennussem mm 1200 mm 400 kpl * Kolmioprofiili asennussem mm 1200 mm 300 kpl * Kolmioprofiili asennussem mm 1200 mm 300 kpl * Kolmioprofiili asennussem mm 1200 mm 200 kpl * Kolmioprofiili asennussem mm 1200 mm 150 kpl Betonivälike Zick-Zack, raudoitettu Kuten betonirajaaja, mutta taivutettu. Tarkoitettu kohteisiin missä tarvitaan erityistä tukevuutta ja kuormituslujuutta. Saatavana myös asennussementillä. Art.no. Nimike Suojaetäisyys Pituus Kpl/lava * Betonivälike. zick-zack mm 800 mm 1500 kpl * Betonivälike. zick-zack mm 800 mm 1200 kpl Betonivälike. zick-zack mm 800 mm 750 kpl Betonivälike. zick-zack mm 800 mm 700 kpl Betonivälike. zick-zack mm 800 mm 500 kpl Betonivälike. zick-zack mm 800 mm 500 kpl Betonivälike. zick-zack mm 800 mm 400 kpl Betonivälike. zick-zack mm 800 mm 320 kpl Betonivälike. zick-zack mm 800 mm 320 kpl * Betonivälike. zick-zack mm 800 mm 200 kpl * Betonivälike. zick-zack mm 800 mm 150 kpl * Betonivälike. zick-zack mm 800 mm 100 kpl * Betonivälike. zick-zack asennussem mm 800 mm 750 kpl * Betonivälike. zick-zack asennussem mm 800 mm 700 kpl * Betonivälike. zick-zack asennussem mm 800 mm 500 kpl * Betonivälike. zick-zack asennussem mm 800 mm 500 kpl * Betonivälike. zick-zack asennussem mm 800 mm 400 kpl * Betonivälike. zick-zack asennussem mm 800 mm 320 kpl * Betonivälike. zick-zack asennussem mm 800 mm 320 kpl puh sähköposti: 11

12 Raudoitusvälikkeet, Armeringsdistanser Betoni av betong Raudoitusvälike betonista Betonivälike käytettäväksi raskaampaan raudoitukseen esim. silta- ja laiturirakentamisessa. Kaikki lohkovälikkeet toimitetaan teräslankakiinnikkeellä sekä tarvittaessa vaadittavalla betonilaadulla. Art.no. Nimike Korkeus Halkaisija Pak Bet-lohko mm 35 mm 250 kpl Bet-lohko mm 35 mm 250 kpl Bet-lohko mm 35 mm 250 kpl Bet-lohko mm 35 mm 200 kpl Bet-lohko mm 35 mm 200 kpl Bet-lohko mm 35 mm 200 kpl Bet-lohko mm 35 mm 125 kpl Bet-lohko mm 35 mm 100 kpl Bet-lohko mm 35 mm 100 kpl Bet-lohko mm 35 mm 80 kpl Bet-lohko mm 40 mm 60 kpl Bet-lohko 50/ mm 100 mm 30 kpl * Bet-lohko 100/ mm 100 mm 15 kpl * Bet-lohko 35/50 35 mm 50 mm 175 kpl * Bet-lohko 40/50 40 mm 50 mm 150 kpl * Bet-lohko 45/50 45 mm 50 mm 150 kpl * Bet-lohko 50/50 50 mm 50 mm 125 kpl * Bet-lohko 55/50 55 mm 50 mm 120 kpl * Bet-lohko 60/50 60 mm 50 mm 100 kpl * Bet-lohko 65/50 65 mm 50 mm 100 kpl * Bet-lohko 70/50 70 mm 50 mm 100 kpl * Bet-lohko 50/70 50 mm 70 mm 75 kpl * Bet-lohko 70/70 70 mm 70 mm 40 kpl * Bet-lohko 100/ mm 70 mm 20 kpl Bet-lohko naulalla mm 50 mm 200 kpl Bet-lohko naulalla mm 50 mm 175 kpl Bet-lohko naulalla mm 50 mm 150 kpl Bet-lohko naulalla mm 50 mm 150 kpl Bet-lohko naulalla mm 50 mm 125 kpl Bet-lohko naulalla mm 50 mm 120 kpl Lohkovälike, tähti Betonivälike pienellä kosketuspinta-alalla. Voidaan käyttää sekä vaaka- että pystyraudoituksessa. Saatavana silmukkalangalla tai muoviklipsillä. Art.no. Nimike Suojaetäisyys Pak Lohkovälike, tähti mm 300 kpl Lohkovälike, tähti mm 250 kpl Lohkovälike, tähti mm 250 kpl Lohkovälike, tähti mm 250 kpl Lohkovälike, tähti mm 250 kpl Lohkovälike, tähti mm 200 kpl Lohkovälike, tähti mm 200 kpl 12

13 Raudoitusvälikkeet, Betoni Betonivälike Variabel Kuitubetoninen betonivälike kiinnityslangalla, jonka voi asentaa kolmeen eri suojakorkeuteen. Art.no. Nimike Suojaetäisyys Pak Betonivälike Variabel 20/25/30 mm 600 kpl Betonivälike Variabel 35/40/50 mm 250 kpl Betonivälike Variabel 45/55/60 mm 180 kpl Betonivälike seinään Seinäraudoittamiseen välike koukkukiinnityksellä, joka tekee asentamisen helpoksi. Sileäreunaisten pituus n. 200 mm ja nystyräpintaiset n. 340 mm. Art.no. Nimike Suojaetäisyys Pak * Seinävälike koukulla mm 4000 kpl * Seinävälike koukulla mm 3000 kpl * Seinävälike koukulla mm 2500 kpl * Seinävälike koukulla mm 2000 kpl * Seinävälike koukulla mm 1800 kpl * Seinävälike koukulla mm 1200 kpl * Seinävälike koukku & nupu mm 2400 kpl Seinävälike koukku & nupu mm 1800 kpl * Seinävälike koukku & nupu mm 1600 kpl Seinävälike koukku & nupu mm 1300 kpl Seinävälike koukku & nupu mm 1200 kpl Seinävälike koukku & nupu mm 1100 kpl Kuitubetonirajaaja Nelikulmainen kuitubetoninen rajaaja. Pituus 1,0 m. Art.no. Nimike Kuitubetonirajaaja 30x Kuitubetonirajaaja 40x50 puh sähköposti: 13

14 Raudoitusvälikkeet, Betoni L-lohko Niin sanottu Norjanpalikka valmistettu Norjan korkeiden kosteusimukykyvaatimuksien mukaan. Asennusnaula ja raudoitus ovat erillään toisistaan, joka minimoi korroosion muodostumista. Art.no. Nimike Suojaetäisyys Pak * L-lohko mm 192 kpl * L-lohko mm 168 kpl * L-lohko mm 90 kpl * L-lohko mm 48 kpl Carat betonivälikepyörä Pyöreä betonivälike lukko ruuvilla, pilari ja seinä muotitukseen. Art.no. Nimike Suojaetäisyys Pak * Carat Betonipyörä mm 100 kpl * Carat Betonipyörä mm 50 kpl * Carat Betonipyörä mm 40 kpl * Carat Betonipyörä mm 35 kpl * Carat Betonipyörä mm 20 kpl Ruostumaton/alumiininaula RST ja Alumiininaulat. Betonivälikkeen muottiin kiinni naulaamista varten. Art.no. Nimike Pituus Paks. Pak * Rst. naula mm 2,3 mm 555 kpl * Rst. naula mm 3,1 mm 210 kpl Al. naula mm 4,0 mm 250 kpl Al. naula mm 4,5 mm 250 kpl Al. naula mm 4,5 mm 250 kpl 14

15 Raudoitustarvikkeet Raudoitustyökalut 1. Art.no. Nimike Kuva * Surrauspihti Knipex 300 Powercut * Surrauspihti Knipex * Surrauspihti Bahco 1519D * Surrauspihdin vaihto leuat Bahco 1519D * Surrauskoukku, muovikahvalla * Surrauskoukku, puukahvalla * Surrauskoukku, sähkökäyttöinen * Raudoittajan vyö * Pokkaustyökalu CR 12 mm * Pokkaustyökalu CR 16 mm * Pokkaustyökalu 12 mm, taivutettu * Pokkaustyökalu 16 mm, taivutettu * Pokkaustyökalu 8-10 mm * Pokkaustyökalu mm * Pokkaustyökalu 6-12 mm, kiinteä asennus * Pulttisaksi 750 mm * Pulttisaksi 900 mm Surrilanka Hehkutetut ja käsitellyt surrauslangat. Tilauksesta myös muita kokoja. Art.no. Nimike Paksuus Pak. Lava Sidelanka 1,2x550mm. Cu 1,2 mm 5 kg 1000 kg * Surrilanka 1,7 1,7 mm 25 kg 1000 kg * Surrilanka 2,0 2,0 mm 25 kg 1000 kg * Surrilanka ruostumaton 1,2 mm 1 kg * Surrilanka muovipin.10 m 2,0 mm 1 kpl Surrilanka MAX TW897A 0,8 mm 50 kpl puh sähköposti: info@haucon.fi 15

16 Betoniohjurit ja tuet Avdragsbanor & stöd Betoniohjuri Betoninen linjari galvanoidulla teräskiskolla. Kiskon sivuissa valmiina raudoiteläpiviennit. Art.no. Nimike Korkeus Pituus Pak * Betoniohjuri mm 4,0 m 20 m * Betoniohjuri mm 4,0 m 20 m * Betoniohjuri mm 4,0 m 20 m * Betoniohjuri teollisuus mm 4,0 m 20 m * Betoniohjuri teollisuus mm 4,0 m 20 m * Peltikisko mm 4,0 m 512 m * Muovilista standard 4 mm 4,0 m 20 m * Muovilista special 7 mm 4,0 m 20 m * Asennuslista mm 4,0 m 320 m * Asennuslista mm 4,0 m 400 m * Tuki 50 kpl * Asennushylsy 1 kpl * Peltinen jatkolista, Betoniohjuriin 1 kpl Betoniohjuri, Permaban Permaban on betonin sisään jätettävä betoninen ohjuri, joka toimii myös rajaajana estäen massan siirtymistä. Kiskon sivuissa valmiina raudoiteläpiviennit. Art.no. Nimike Korkeus Pituus Pak * Permaban P25 25 mm 5,1 m 153 m * Permaban P50 50 mm 5,1 m 204 m * Permaban P80 80 mm 5,1 m 122,4 m * Permaban P mm 5,1 m 102 m * Permaban P mm 5,1 m 40,8 m * Permaban P mm 5,1 m 30,6 m Ohjurituet muovista Kiskotuki holvi- ja lattiavaluihin. Art.no. Nimike Kuva Pak * Kiskotuki 100 mm hankaimella, B= 40 mm 100 kpl * Kiskotuki 100 mm hankaimella, B= 55 mm kpl * Kiskotuki 100 mm hankaimella, B= 100 mm 100 kpl * Tukijalka 60 mm, säätö mm 100 kpl * Tukijalka 120 mm, säätö mm kpl * Tukijalka 180 mm, säätö mm 50 kpl * Tukijalka pehmeälle alustalle (+5 mm) kpl 3. 16

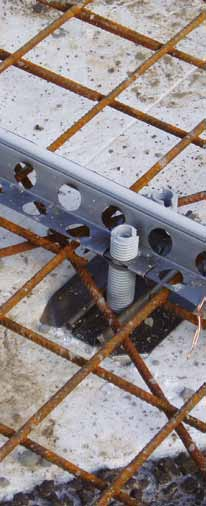

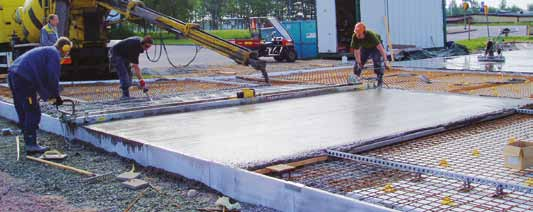

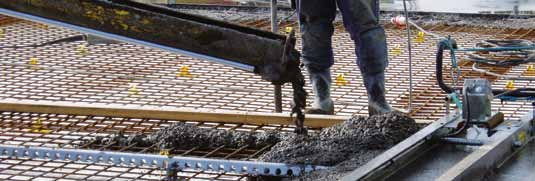

17 Betoniohjurit ja tuet Combiform Peltiohjuri / työsaumakisko, jossa on päällinmäisenä muovinen lista. Kisko asennetaan muovisten kierretappien varaan ja sidotaan raudoitteeseen. C25, c/c 0,6 m muut c/c 1,1 m. Art.no. Nimike Pituus Korkeus Pak Combiform 25 3,5 m 25 mm 35 m Combiform 45 3,5 m 42 mm 35 m Combiform 65 3,5 m 65 mm 35 m Combiform 85 3,5 m 85 mm 35 m Combiform 105 3,5 m 105 mm 35 m Combiform 125 3,5 m 125 mm 35 m Combiform 145 3,5 m 145 mm 35 m * Korotuslista 3,5 m 30 mm 35 m Säätöruuvi 30 mm 100 kpl Säätöruuvi 60 mm 100 kpl Säätöruuvi 90 mm 100 kpl * Holvituki CV-100 mm 50 kpl * Holvituki CV-120 mm 50 kpl * Holvituki CV-140 mm 50 kpl * Holvituki CV-160 mm 50 kpl Maalaatta 50 kpl Ruuvaustyökalu 1300 mm 1 kpl Lukituspelti C kpl Lukituspelti C65 80 kpl Lukituspelti C85 80 kpl Lukituspelti C kpl Lukituspelti C kpl Lukituspelti C kpl puh sähköposti: info@haucon.fi 17

18 Valusaumaverkot ja reunamuotit Avstängare 1. Valuverkot Perinteiset, yleiskäyttöön soveltuvat pelti- ja muoviverkot valun rajaamiseen ja muotitukseen. Hy-Rib verkkoa voidaan käyttää esimerkiksi varauksien ja työsauman tekoon vankemman rakenteensa ansiosta. Art.no. Nimike Mitta Kuva Pak Valusaumaverkko 0,3x600x2500 mm 1 20 kpl Hy-Rib valusaumaverkko 0,5x445x2000 mm 2 20 kpl Muoviverkko 230 B= 230 mm 3 50 m Muoviverkko 470 B= 470 mm 4 50 m Sinkitty profiilipelti Recostal 1000x2250 mm 5 1 kpl Holvin reunamuotti Peltinen holvin reunamuotti asennetaan seinien paikalla valussa. Näin saadaan kätevästi valmis holvin päätymuotti, jota ei tarvitse tukea ulkopuolelta. Sisääntaittuvat tartuntaranglat helpottavat siirtämistä ja varastointia. Voidaan myös valmistaa mittatilauksesta. Art.no. Nimike Mitta Pituus * Holvin reunamuotti 230 mm 2,0 m * Holvin reunamuotti 280 mm 2,0 m * Holvin reunamuotti 330 mm 2,0 m * Holvin reunamuotti 400 mm 2,0 m * Holvin reunamuotti 430 mm 2,0 m * Muoviputki Combisafe ø54 mm 2,4 m * Suojakansi muoviputkille ø54 mm * Kiinnike muoviputkelle 18

19 Liikuntasaumalaitteet HauCon esivalmistetut työsaumalaitteet Mittatilaustyönä, teräsverkosta valmistetut työsaumalaitteet asiakkaan mittojen mukaan. Tarvittaessa esim. 8mm tartuntaraudoitteen kanssa tai ilman. Laitteet voidaan varustaa esim. valmiiksi paisuntanauhalla, kun vaaditaan vesitiivis liikuntasauma. Art.no. Nimike Kuva/nro * Rajaaja sileästä verkkometallista taituvalla tartunta ranglalla * Rajaaja profiloidusta verkkometallista taittuvalla tartunta ranglalla * Valusaumaverkko verkkometallista kiinteällä harjateräs tuennalla * Valusaumaverkko profiloidusta verkkometallista, kiinteällä harjateräs tuennalla * Valusaumalaite saumanauhalla kiinteällä tartuntaraudoitteella * Valusaumalaite vedeneristyspellillä kiinteällä tartuntaraudoiteella * Valusaumalaite bitumoidulla vedeneristyspellillä * Valusaumalaite bentonit pinnoitetulla vedeneristyspellil lä * Valusaumalaite paisuntanauhalla * Valusaumaverkko kiinteällä tartuntaraudoitteella * Valusaumaverkko kiinteällä tartuntaraudoitteella profiloitu puh sähköposti: info@haucon.fi 19

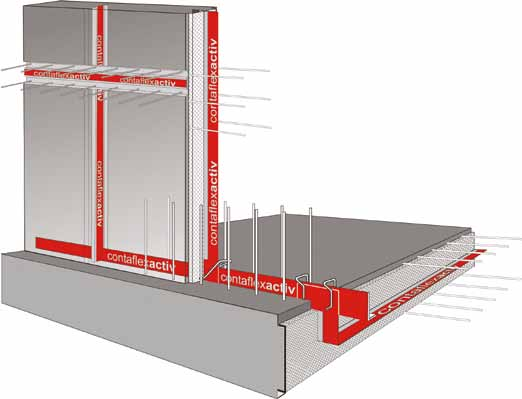

20 HauCon valusaumalaitteet Avstängare Contraflex active liikuntasaumajärjestelmä Kokonaisvaltainen rakennesaumojen vedeneristysjärjestelmä betonirakenteisiin. Bentonit vedeneristysmassalla pinnoitettu galvanoitu liikuntasaumapeltijärjestelmä, joka korvaa perinteisen paisuntanauha pelti kombinaation. Vaakasuuntaan systemaattisesti asennettavat särö-ohjurit ohjaavat säröliikkeen rakenteessa hallitusti. Myös Haucon liikuntasaumalaitteetkin voidaan tilata bentonitpintaisella Contraflexactive vedeneristyspellillä. Alla muutama esimerkkikuva. Kysy lisätietoja järjestelmästä Haucon henkilökunnalta. Liikuntasaumapelti katso sivu 53 Liikuntasaumapelti lattia/seinä yhdistelmä no.8a Holvinpäätymuotti / liikuntasaumapelti no. 8b Valusaumaverkko yhdistettynä saumapellillä ja valmiiksi betonivälikkeillä no. 8c C o n t a f l e x a c t i v järjestelmä katso sivu. 53 Risteävä elementti valusaumaverkko/saumapellillä no. 8d 20

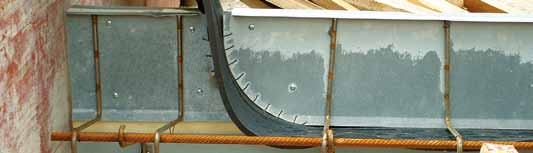

21 Itsetukevat liikuntasaumalaitteet Recostal liikuntasaumalaite Esivalmistetut liikuntasaumalaitteet, joissa kylmäsillankatko sekä jalusta vedeneristysliikuntasaumanauhalle. Laitteet voi varustaa helposti asennettavilla, voimia siirtävillä, vaarnatapeilla. Laitteet on saatavilla myös mittatilaustyönä, jolloin risteävät sekä seinään menevät liikuntasaumanauhat tehdään erillisinä laiteyksikkönä. Art.no. Nimike Dimensio Kuva Pituus * Liikuntasaumalaite DFI 1 2,25 m * Liikuntasaumalaite ISO 2 2,25 m * Liikuntasaumalaite DFA 3 2,25 m * Vaarnatappi + hylsy 20x600 ø20 mm mm * Vaarnatappi + hylsy 20x500 ø20 mm 500 mm * Vaarnatappi + hylsy 20x300 ø20 mm 300 mm * Vaarnatappi + hylsy 20x250 ø20 mm 250 mm Recostal Key-bord liikuntasaumalaite Lattian liikuntasaumalaite tyyppiä XL ja XLV soveltuu esim. teollisuus ja raskaan kaluston lattioihin. Laitteeseen XL voidaan asentaa v-muotoinen yläreunalista, joka poistetaan valun jälkeen. Lista luo valmiin uran lattiasauman elastiselle saumausaineelle. Laite XLV liikuntasaumoihin missä yliajokuormitus on raskas. Laitteen yläreuna voidaan varustaa latta- tai kulmarautalistalla. Kaikki mallit voidaan varustaa voimia siirtävillä vaarnatapeilla. Art.no. Nimike Lattia paksuudelle. Kuva. Pituus * Liikuntasaumalaite Recostal XL cm 1 3,00 m * Liikuntasaumalaite Recostal XL cm 1 3,00 m * Liikuntasaumalaite Recostal XL cm 1 3,00 m * Liikuntasaumalaite Recostal XLV cm 2 3,00 m * Liikuntasaumalaite Recostal XLV cm 2 3,00 m * Liikuntasaumalaite Recostal XLV cm 2 3,00 m * Tukijalka mutterikorkeus säädöllä KBS cm * Tukijalka mutterikorkeus säädöllä KBS cm * Tukijalka mutterikorkeus säädöllä KBS cm * Tukijalka Kiila korkeus säädöllä KBL cm * Tukijalka Kiila korkeus säädöllä KBL cm * Tukijalka Kiila korkeus säädöllä KBL cm * Valun jälkeen poistettava V-muotoinen PVC yläreunanlista 24 m puh sähköposti: info@haucon.fi 21

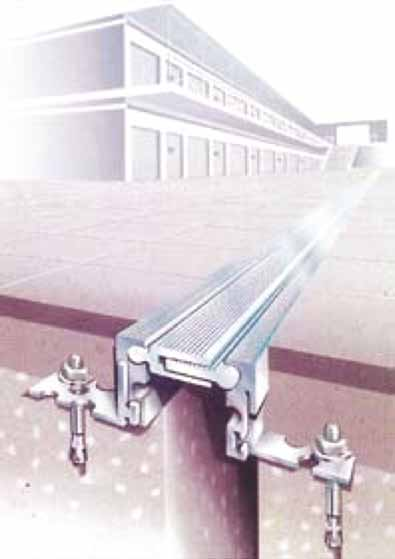

22 Liikuntasaumalaitteet Avstängare Haucon liikuntasaumalistat ja -laitteet Liikuntasaumalaite toimii ja varmistaa laadukkaan säröhallinnan lattiassa. Maanvaraisten lattioiden ja välipohjalaattojen liikuntasaumalaitteet teollisuus ja raskaan kaluston lattioihin. Saatavilla galvanoituna, ruostumattomana sekä alumiinisena. Vesitiiviit mallit varustetaan laadukkaalla EPDM tiiviste kumilla. Mittatilaustyönä valmistetut liikuntasaumalaitteet ovat saatavilla rakenteen ja vaatimuksien mukaan. Art.no. Nimike Kuva * Liikuntasaumalaite HA vesitiivis * Liikuntasaumalista HA. vesitiivis * Liikuntasaumalista HA.G vesitiivis * Liikuntasaumalista AL. Alumiini * Liikuntasaumalista AL.G Alumiini

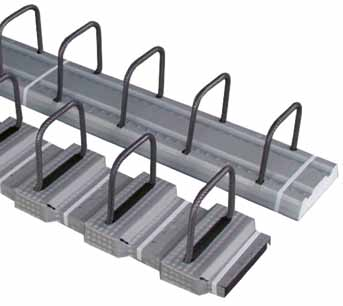

23 Työsaumaraudoitteet Työsaumaraudoite- elementit Recostal RSH, RSV ja VHQ Eurokoodi 2:n mukainen trapetsimuoto sallii suuremman leikkausvoiman ja halkaisijaltaan pienemmän tartuntateräksen. Laatikon profiili antaa 25mm paremman suojaetäisyyden raudoitteelle. Laadukas laatikko on valmistettu galvanoidusta teräksestä. Recostal RSV:tä voidaan käyttää myös kaarevissa rakenteissa. Laatikon saa valmiiksi asennetulla Recostal Activ bentoniittisaumalistalla, joka tekee saumasta vesitiiviin. Kaikki mallit ovat myös saatavana erikoismittatilaustyönä. Recostal työsaumaraudoitteet täyttävät leikkausvoimien osalta Eurokoodi 2 direktiivien korkeimmat vaatimukset. RSH-osilla on pitkittäissuuntaiset syvennykset ja RSV-osilla poikittaiset. Näin voidaan esim. korvata ø12 / kk 200 sileä raudoite syvennyksillä varustetulla ø8 kk /kk 200 raudoitteella RSV RSH Art.no. RSH...* RSHA...* RSV...* VHQ...* Nimike Työsaumaraudoite elementti RSH Työsaumaraudoite elementti RSH Activ Työsaumaraudoite elementti RSV Työsaumaraudoite elementti VHQ VHQ RSH Activ RSH Activ VHQ RSV RSH puh sähköposti: info@haucon.fi 23

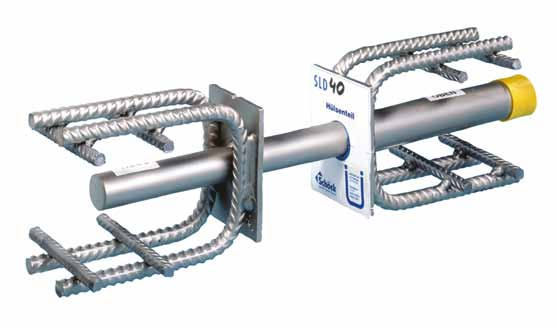

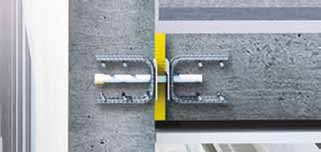

24 Liikuntasaumalaitteet Tee se helpommin Schöck karajärjestelmät. Parempi, nopeampi asentaa, edullisempi: Liikuntasauman suunnittelu innovatiivista karatekniikkaa hyödyntäen antaa monia etuja perinteisiin kannattimiin verrattuna. Lopputulos on aina osiensa summa. Jos et ole vielä kokeillut: Vertaa! Leikkausvoimakara vakuuttaa sinut. Vahvaa tekniikkaa Korkea kantokyky, n. 370 kn elementtiä kohti. Läpi tulen Lisätarvike: palosuojamansetti. Tarkastuslaitos Institut für Baustoffe, Massivbau und Brandschutz der TU Braunschweig on hyväksynyt tämän tuotteen paloturvallisuusluokkaan F 90. Paloturvallisuutta koskevat hyväksyntätodistukset ovat myös osoitteessa Laajaulotteista turvallisuutta Kantokyky pysyy samana 40 mm saumarakoihin saakka. Maksimissaan 60 mm rako antaa suunnitteluun turvallisuutta. Schöck karajärjestelmät tekevät liikuntasaumojen suurten leikkausvoimien siirtämisen helpoksi ja varmaksi. Ilman katon alapuolisia tukipalkkeja ja kannattimia. Helposti Enemmän tilaa lenkkien ja karan/holkin välissä. Karan asentaminen raudoitukseen käy helposti. Vähemmän on enemmän Suurempi kapasiteetti karaa kohti: karoja tarvitaan vähemmän. Säästyy aikaa, materiaalia ja kustannuksia 24

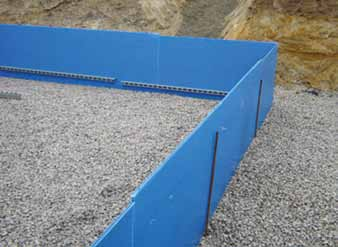

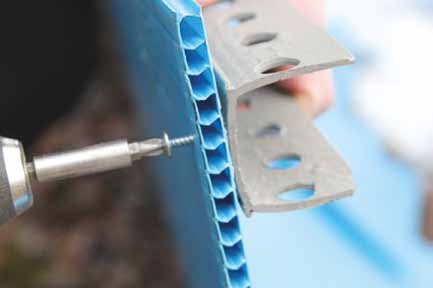

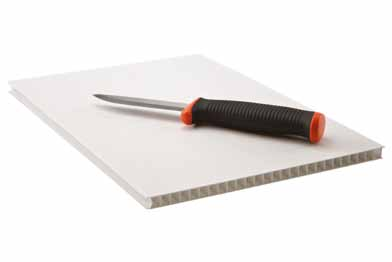

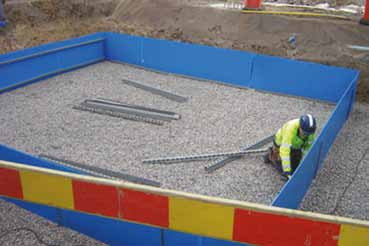

25 Anturamuotit Avstängare Haucon kennolevy Polyeteenikennolevyllä voidaan muotittaa sekä suojata. Kennolevy on vahva ja kestää naulaamista sekä ruuvaamista. Puukolla työstö on helppoa ja nopeaa. Muottilevy voidaan tukea esim. maatäytöllä. Valkoinen sääsuoja kennolevy läpisee myös valoa, jolloin se soveltuu esim. ikkuna ja ovi aukojen tilapäissuojaksi. Kennolevy myös eristää. Art.no. Nimike Mitta Pintaala Recoform x3000x2400 mm. 7,2 m Recoform Sääsuoja 5x2000x2250 mm. 4,5 m2 puh sähköposti: 25

26 Anturamuotit Verkkoraudoitettu Makoform Verkkoraudoitettu muotti vahvalla ja sitkeällä muovifoliolla. Nopea ja helppo asentaa, tuetaan maatäytöllä. Art.no. Nimike Korkeus Pituus Pintaala * Makoform mm 2,25 m 0,90 m * Makoform mm 2,25 m 1,35 m * Makoform mm 2,25 m 1,80 m * Makoform mm 2,25 m 2,25 m * Makoform U-form 250x600 mm 2,25 m 2,48 m 2 Reunamuotti Recostal Itsestabiloiva reunamuotti galvanoidusta pellistä. Käytetään esim. laatoissa, jotka jäävät maan alle. Vakio korkeudet mm. Art.no. Nimike Korkeus Pituus Pak * Recostal reunamuotti mm 2,25 m 252 m * Recostal reunamuotti mm 2,25 m 157,5 m * Recostal reunamuotti mm 2,25 m 135 m * Recostal reunamuotti mm 2,25 m 90 m * Recostal reunamuotti mm 2,25 m 63 m * Recostal reunamuotti mm 2,25 m 63 m * Recostal reunamuotti mm 2,25 m 54 m 26

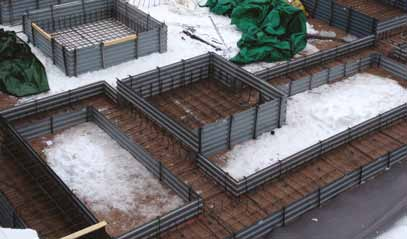

27 Anturamuotit Avstängare Peltimuotti Recostal Yksinkertainen ja paikanpäällä nopeasti asennettava anturamuotti. Sauma yhdistetään helposti käsin reunasiipiä taittamalla, täten sauma saadaan lukittua tiiviiksi. Muotissa on Recostal-trapetsiprofiili joka on muotoiltu Eurocode 2 tartuntaprofilin mukaan. Saatavilla korkeuksissa cm ja leveyksillä cm, jossa matalammat dimensiot ovat itsestabiloituja ja korkeammat tarvitsevat tuennan. Art.no. Nimike * Recostal metallimuotti mittaan työstettynä. Perustusmuotti Recostal Recostal perustusmuotti valmistetaan mittatilaustyönä piirrustuksien mukaan. Muottipellit toimitetaan tilaa ja rahtikustannuksia säästävässä nipussa. Asennus on nopeaa, joka tuo merkittäviä säästöjä asennuskustannuksissa. Recostalmuotti on itsestabiloituva jopa 1,0 m asti. Toimituksen mukana tulee asennuskaava jonka avulla valmiiksi merkityt ja leikatut osat on helppo sijoittaa oikein. Art.no. Nimike * Recostal perustusmuotti ES, leveydet >1,2 m * Recostal perustusmuotti FS, leveydet <1,2 m ET-muotti ES-muotti FS-muotti puh sähköposti: info@haucon.fi 27

28 28 Huippuunsa viety eristys. Schöck Isokorb XT.

29 Schöck Isokorb parveke-eristysjärjestelmä Kylmäsillat aiheuttavat lämpöhäviötä, keräävät seiniin kosteutta ja voivat aiheuttaa rakenteiden homehtumista. Kylmäsiltoja esiintyy erityisesti ulkonevien rakenne osien, kuten parvekkeiden, kohdalla. Schöck Isokorb eriste elementti on tähän ongelmaan tehokas ratkaisu. Schöck Isokorb eristää rakenteen eri osia toisistaan, ja on samalla osa kantavaa rakennetta. Lisäksi osat paloeristävät liitoksia luokissa R120 ja R90. Schöck IDock Betoniparvekkeiden lämpöeristävä jälkiasennusjärjestelmä, jossa tuentatarve on 1 2 vuorokautta. Säästää erityisesti tuentakustannuksissa. Käytetään yhdessä Schöck Isokorb KXT eristeosien kanssa. Schöck Isokorb KXT Käytetään ulokeparvekkeiden ja muiden betonirakenteisten ulokkeiden liittämiseen välipohjaan ja lämpöeristämiseen sisäpuolisista rakenteista. Schöck Isokorb KXT-HV ja KXT-BH Käytetään eri tasossa olevien ulokerakenteiden liittämiseen välipohjaan ja lämpö eristämiseen sisäpuolisista rakenteista. Schöck Isokorb KXT-WO ja KXT-WU Käytetään ulokerakenteiden liittämiseen seinämäisiin rakenteisiin ja lämpöeristä miseen sisäpuolisista rakenteista. Schöck Isokorb EXT Käytetään kulmien ympärille ulottuvien parvekkeiden liittämiseen välipohjaraken teisiin. Osia käytetään myös suurten sivu ulokkeiden kohdalla siirtämään suuria pistemäisiä kuormia välipohjarakenteisiin. Lisätietoja tai info@schoeck.fi puh sähköposti: info@haucon.fi 29

30 Schöck Isokorb QXT ja QXT+QXT Käytetään erityisesti tuettujen parvekkeiden leikkausvoimien siirtämiseen välipoh jaan ja lämpöeristämiseen sisäpuolisista rakenteista. Schöck Isokorb QPXT, QPXT+QPXT ja QPZXT Käytetään tuettujen parvekkeiden pistemäiseen liittämiseen seinämäisiin rakentei siin ja lämpöeristämiseen sisäpuolisista rakenteista. Liitososia voidaan myös käyttää ulokeparvekkeiden erityistapausten liittämiseen yhdessä Schöck Isokorb KXT liito sosien kanssa. Schöck Isokorb DXT Käytetään erityisesti välipohjalaatoista lohkottujen parvekelaattojen liittämiseen ja lämpöeristämiseen sisäpuolisista rakenteista. Liitososaa voidaan myös käyttää ulokeparvekkeissa, joissa esiintyy ylöspäin suuntautuvaa momenttia. Schöck Isokorb HPXT Käytetään vaakasuuntaisten kuormien siirtämiseen, kun rakenteessa olevien mui den liitososien kapasiteetti ei riitä, ja vain silloin muun Schöck Isokorb liitososan yhteydessä (esim. KXT, QXT, QPXT). Schöck Isokorb WXT Käytetään ulkopuolisten pieliseinien liittämiseen sisäpuolella olevaan seinäraken teeseen ja lämpöeristämiseen sisäpuolisista rakenteista. Schöck Isokorb OXT Käytetään konsolipalkkirakenteisiin tukemaan esimerkiksi tiiliseinää ja lämpöeristä miseen sisäpuolisista rakenteista. Schöck Isokorb SXT Käytetään pitkälle ulottuvien konsolirakenteiden liittämiseen välipohjarakenteisiin ja lämpöeristämiseen sisäpuolisista rakenteista. Lisätietoja tai 30

31 Schöck Isokorb FXT Käytetään käännettyjen kattorakenteiden yhteydessä reunamuurien tai seinienliittämiseen ja lämpöeristämiseen sisäpuolisista rakenteista. Schöck Isokorb AXT Käytetään ullakkorakenteiden ja reunamuurien liittämiseen eristettyjen seinien välipohjarakenteisiin ja lämpöeristämiseen sisäpuolisista rakenteista. Schöck Isokorb KSXT Käytetään teräksisten rakenteiden, kuten parvekkeiden, katosten tai käyntisiltojen liittämiseen betoniseen välipohjaan ja lämpöeristämiseen sisäpuolisista rakenteis ta. Schöck Isokorb KST Käytetään teräksisten rakenteiden, kuten palkkien, parvekkeiden, katosten tai käyn tisiltojen liittämiseen eristeen lämpimällä puolella oleviin teräsrakenteisiin. Schöck ESD-K liikuntasaumatappi Käytetään liikuntasaumojen tasoerojen poistamiseen parvekkeissa, seinä ja lat tiarakenteissa sekä perustuksissa. Schöck ComBAR Thermoanchor Lasikuituraudoite, joka käytetään sandwich seinissä teräsansaiden tilalla. Nopeut taa oleellisestivalmistusta ja vähentää selkeästi aiemmin käytettyjen ansaiden kylmäsiltavaikutusta. Lisätietoja tai puh sähköposti: 31

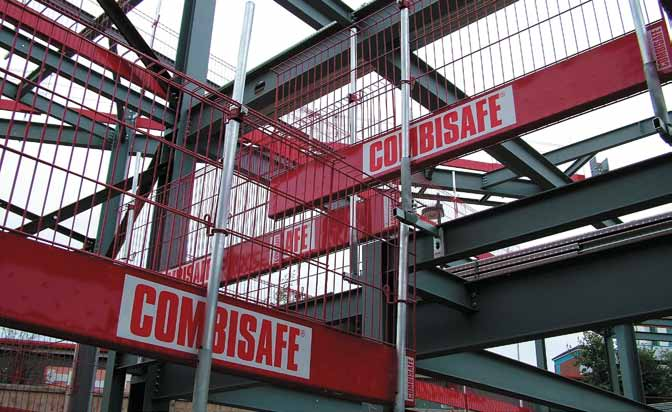

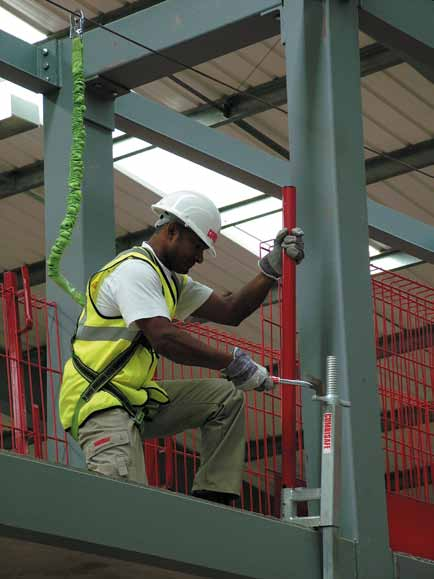

32 Työmaan turvaratkaisut COMBISAFEN järjestelmät ovat muodostuneet rakennusalan standardiksi innovatiivisten modulaaristen ratkaisujen ansiosta. Järjestelmissä yhdistyvät työmaan kaikki tarvittavat turvaratkaisut, kuten suojakaiteiden teräsverkkokaide ja monitoimipidike sekä putoamissuojauksen turvaverkot, Alsipercha-järjestelmä ja Combisafe-lastausjärjestelmä. Järjestelmät voivat toimia erikseen tai ne voidaan yhdistää laajaksi turvakokonaisuudeksi. Kattava tuoteluettelo selailtavissa tai tilattavissa osoitteessa: Art.no Nimike pak. Kuva 1102 Kaidetolppa kpl Pielikiinnike kpl Monitoimijalka kpl Monitoimipidike kpl 4 32

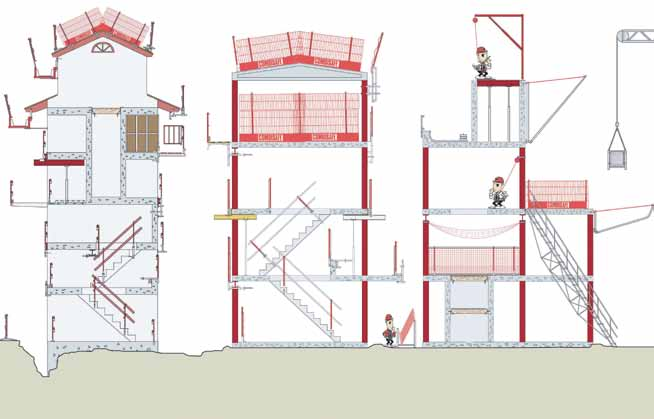

33 Järjestelmällistä turvallisuutta COMBISAFE-järjestelmien konsepti on kehitetty vuosien kuluessa. Konsepti kattaa laajan valikoiman tuotteita, teknistä tukea, tutkimustyötä ja kehitystyötä, testaamista, asentamista ja konsultointia. Ennakoivan turvallisuussuunnittelun puolestapuhujana Combisafe palvelee asiakkaita jo työmaan suunnitteluvaiheessa varmistaakseen, että kohteeseen parhaiten soveltuvat, turvallisimmat ja kustannustehokkaimmat ratkaisut ovat käytössä. Laajan tuotevalikoiman ja räätälöityjen järjestelmien turvin Combisafe voi tarjota parhaan mahdollisen putoamissuojaratkaisun. puh sähköposti: 33

34 Muottivälikkeet Välikeputki muovista Rihlattu välikeputki tarkoitettu käytettäväksi, kun halutaan uudelleen käyttää muottitankoja seinävalussa. Putket PE-muovista, toimii myös talviolosuhteissa. Art.no. Nimike Pituus Kuva Pak * Välikeputki muovi 22/26 2,0 m 1 50 m * Välikeputki muovi 22/26 4,0 m m * Välikeputki muovi 22/28 2,0 m 1 50 m * Välikeputki muovi 26/32 2,0 m 1 50 m * Välikeputki muovi 14/19 2,0 m m Välikeputki PE-muovi 22/26 2,0 m 2 50 m * Välikeputki PE-muovi 22/28 2,0 m 2 50 m Välikekartio, muovi Kartio välikeputkeen, eri suojaetäisyyksin. Art.no. Nimike Syvyys Kuva Pak * Kartio 22/10 10 mm 500 kpl * Kartio 22/20 20 mm kpl Kartio 22/30 30 mm 500 kpl * Kartio 22/30 spiral 30 mm kpl Kartio 22/50 50 mm 125 kpl * Kartio 22/50 spiral 50 mm kpl * Kartio 26/10 10 mm 500 kpl * Kartio 26/50 50 mm kpl * Kartio SK14 10 mm 500 kpl * Muovitulppa kpl * Muovitulppa kpl * Yhtenäinen Muovitulpa 5 11mm 1000 kpl * Yhtenäinen Muovitulpa 9 15 mm 1000 kpl * Yhtenäinen Muovitulpa mm 1000 kpl * Yhtenäinen Muovitulpa mm kpl * Työväline spiral Kartiolle kpl * Työväline spiral Kartiolle kpl * Betonitulppa Kartiolle 22/ kpl * Betonitulppa Kartiolle 22/50, as.sementti 10 1 kpl Lisätarvikkeet kuitusementtivälikkeelle Art.nr. Nimike Kuva Pak * Tiivistysmuhvi kpl * Päätytulppa kpl * Jatkosmuhvi kpl * Kuitusementtitulppa 22 L=20 mm kpl * Kuitusementtitulppa 22 L=40 mm kpl * Pohja-aine kaksikomponenttiliima 6 1,5 kg * Kovettaja kaksikomponenttiliima 7 1,5 kg * Laajentuva laasti 25 kg * Käsipainepumppu laajenevalle laastille 1 kpl * Kartion ulosvetotyökalu 8 1 kpl * Puhdistusharja 9 1 kpl * Putkituurna kpl 34

35 Muottivälikkeet Seinävälike Välike oikean seinämäetäisyyden saamiseksi muotin pohjalle sekä apu sijoitteluun. Art.no. Nimike Mitta Kuva Pak * Asennuskulma typ 1 P=2,5 m 1 50 m * Asennuskulma typ 2 P=2,5 m 1 50 m * Asennuslista U-muoto. 30x50 mm, P=2,0m 3 20 m * Asenn.välike muovi, ilm. naulaa 30 mm 100 kpl * Asenn.välike muovi, naulalla 30 mm kpl * Asennusvälike kuitusem. 60 mm kpl * Seinävälike pelti mm 6 1 kpl * Seinävälike pelti mm 1 kpl * Seinävälike pelti mm 1 kpl * Seinävälike pelti mm 1 kpl * Seinävälike pelti mm 1 kpl * Seinävälike pelti mm 1 kpl Kolmiolista naulauslevikkeellä Muovilista naulauslevikkeellä kulmavisteytykseen esim. pilarimuotissa. Tilauksesta myös muita kokoja. Art.no. Nimike A B C Pak * Kolmiolista 6,5 6,5 mm 9,0 mm 20,5 mm 100 m * Kolmiolista 10 massiivi 10 mm 14,2 mm 27 mm 100 m * Kolmiolista mm 15,5 mm 26,0 mm 100 m * Kolmiolista mm 21,2 mm 32 mm 100 m * Kolmiolista mm 28,3 mm 37 mm 100 m * Kolmiolista mm 36,1 mm 46 mm 50 m * Kolmiolista mm 42,4 mm 53 mm 50 m Laipiolista naulakiinityksellä Lista valmiiksi tiivisteellä, joka estää betonin valumisen alla oleva seinän päälle. Kiinitetään esim. naulaamalla esiporattuihin reikiin. Art.no. Nimike Pituus Leveys Pak Laipiolista tiivisteellä 50 2,5 m 50 mm 100 m Laipiolista tiivisteellä 60 2,5 m 60 mm 100 m Kaksoiskantanaula alumiini 3x28 mm 400 kpl Kaksoiskantanaula alumiini 3x45 mm 400 kpl Kohdistuslista Muovilista, joka naulataan esim. holviin merkitsemään väliseinän paikan. Art.no. Nimike Koko Pituus Pak * Kohdistuslista muovi 50 1,5x50 mm 2,5 m 100 m * Kohdistuslista muovi 75 1,5x75 mm 2,5 m 100 m * Kohdistuslista muovi 100 1,5x100 mm 2,5 m 100 m puh sähköposti: info@haucon.fi 35

36 Muottisidetangot ja lisätarvikkeet Formdistanser Dywidag muottisidetanko Dywidag suurmuottien muottitsidetanko eri dimensioissa. Art.no. Nimike Pituus Kuva Läpimitta Dywidag 15 6,0 m 1 ø15 mm * Dywidag 15, rst lk. A4 6,0 m ø15 mm * Dywidag 20 6,0 m ø20 mm * Dywidag 26 6,0 m ø26 mm * Dywidag 32 6,0 m ø32 mm Hitsattava tanko 15 6,2 m 2 ø15 mm * Hitsattava tanko 20 6,2 m ø20 mm * Hitsattava tanko 26 6,2 m ø26 mm * Muottitanko hits. tiivistyslaipalla Valinnainen 3 ø15 mm * Muottitanko laip.+2 betonikartiolla Valinnainen. ø15 mm Muottilukot Kierrettävät muottilukot Dywidag tangoille. Art.no. Nimike Paino Kuva Pinnoite Muottitankomutteri ø15, 120x120 1,08 kg 1 galvan * Muottitankomutteri ø15, 200x150 2,70 kg 5 galvan * Muottitankomutteri ø20, laatta ø140 1,48 kg galvan Siipimutteri ø15 laatalla ø100 0,65 kg 2 galvan Muottitangon aluslaat. ø15, 120x120x10 1,10 kg 3 galvan * Muottitangon aluslaat. ø15, 120x120x15 1,60 kg musta * Muottitangon aluslaat ø20, 120x120x20 2,15 kg 4 musta * Muottitangon aluslaat ø26, 150x120x35 5,00 kg musta Kuusiokulmamutterit ja jatkosmutterit Hitsattavia muttereita muottitangolle ø15 32 mm. Jatkosmutterissa keskellä nasta jatkoksen keskittämistä varten Art.no. Nimike Pituus Kuusiokulmamutteri ø15/50 50 mm Kuusiokulmamutteri ø15/70 70 mm * Kuusiokulmamutteri ø15/90 90 mm * Kuusiokulmamutteri ø20/70 70 mm * Kuusiokulmamutteri ø26/80 80 mm * Kuusiokulmamutteri ø32/90 90 mm Jatkosmutteri ø mm * Jatkosmutteri ø mm * Jatkosmutteri ø mm * Jatkosmutteri ø mm Hitsattava laipiomutteri Hitsattava laipiomutteri 15 mm kierretangolle. Art.no. Nimike Mitta * Muottimutteri 130x50 mm * Hitsattava muottilukko tangolle ø15 mm 130x50 mm

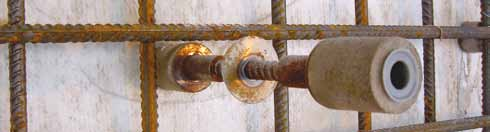

37 Muottisidetangot ja lisätarvikkeet HyDra vesitiivistys järjestelmä muottisiteille Paisuvalla tiivisteelä varustettu tulppa+laipio järjestelmä vesi ja kaasutiivis seiniin. Vattenfall Utveckling AB testattu ja hyväksytty. Art.no. Nimike Halk. Kuva Pak HyDra Tiivistetulppa 22 ø 22 mm kpl HyDra Paisuntarengas 26 ø 26 mm kpl HyDra Tiivistyslaippa 26/52 ø 26/52 mm kpl HyDra Tiivistyslaippa 12/42 ø 12/42 mm kpl Dywidag Vesieriste muottisidetankoon Art.no. Nimike Kuva Pak Vesieriste ø15 Pyöreä laippa 1a. 10 kpl * Vesieriste ø20 Pyöreä laippa 1a. 10 kpl Vesieriste ø15 Neliö laippa, 120x120 2a. 50 kpl * Vesieriste ø20 Neliö laippa, 120x120 2a. 50 kpl Ylimenohylsy V-tiivistyslaipoilla ø15 22 putkille 3a. 250 kpl 1a. Muottiside kiinteällä betonivälikkeellä Dywidag 15 tangon päähän kiinteä betonivälike ja valmiiksi paikalleen hitsattu vesieristelaipio takaa vedenpitävyyden. Art.no. Nimike Kuva Pak * Side paikalleen hitsatulla vedeneristelaipalla 1b Erä * Muottiside kahdella betonivälikkeellä ja laipalla. 2b Erä Betonivälike Dywidag15 3b 50 kpl Tiivistyskartio 22 4b 250 kpl 2a. 1b. 3b. 3a. 2b. 4b. puh sähköposti: info@haucon.fi 37

38 Muottisidetangot ja lisätarvikkeet Betoni- ja kiviankkurit Art.no. Nimike Kuva Pak Betoni/kivi ankkuri ø15, porareiän koko ø32 34mm 1 50 kpl * Betoni/kivi ankkuri ø20, porareiän koko ø51 53 mm 50 kpl * Betoni/kivi ankkuri ø26, porareiän koko ø61 63 mm 50 kpl Betoni/kivi ankkuri B15, porareiän koko ø36,5 38 mm 2 50 kpl Lyöntiankkuri DW ø15, porareiän koko ø kpl Lyöntiankkurin tuurna DW ø kpl Cembolt, ankkurointimassa 5 1 kpl Densoside 50 mm 6 10 m Densoside 100 mm 6 10 m Teräskartiot Uusiokäytettäviä teräskartioita vesitiiviin seinän valuun. Art.no. Nimike Pituus Muovipinnoitettu teräskartio ø mm Betonitulppa muovipintaiselle teräskartiolle Teräskartio ø mm * Teräskartio ø mm * Teräskartio ø mm Valuun jätettävät hylsyt Eri tyyppisiä hylsyjä kierteellä 15mm Dyvidag muottisidetangoille. Art.no. Nimike Sallittu kuormitus Pak * Hylsy ruostumaton. ø15 90 kn 100 kpl * Hylsy muovi ø15 25 kn 50 kpl Lisätarvikkeet Työvälineet muottisidetankojen ja muottilukkojen asentamiseen. Art.no. Nimike Kuva Epäkesko kiristysavain T-kiristysavain Dywidag muottiside tangolle 2 38

39 Muottisidetangot Formstag ja lisätarvikkeet & tillbehör Malthus kertakäyttö muottitankovälike Malthus muottivälike voidaan käyttää yhtä hyvin irtolaudoituksessa kuin kasettimuotin kanssa. Valikomassa Standardi muotevälike S, Vesitiivis VT sekä sokeli halkaisuun ISO, jossa on laipat pitämään halkaisu eristeen paikoillaan. Valmistettu karkaistusta 6 mm teräksestä, jonka mitoitusvetolujuus on 14 kn sekä murtolujuus >20 kn. Art.no Nimike Mitta Pituus Pak Malthus välike S 23x10x23 10 cm 100 kpl 7012 Malthus välike S 22x12x23 12 cm 100 kpl 7015 Malthus välike S 23x15x23 15 cm 100 kpl 7018 Malthus välike S 23x18x23 18 cm 100 kpl 7020 Malthus välike S 23x20x23 20 cm 100 kpl 7022 Malthus välike S 23x22x23 22 cm 100 kpl 7025 Malthus välike S 23x25x23 25 cm 100 kpl 7030 Malthus välike S 23x30x23 30 cm 100 kpl 7035 Malthus välike S 23x35x23 35 cm 100 kpl 7040 Malthus välike S 23x40x23 40 cm 100 kpl 7045 Malthus välike S 23x45x23 45 cm 100 kpl 7050 Malthus välike S 23x50x23 50 cm 100 kpl 7055 Malthus välike S 23x55x23 55 cm 100 kpl 7060 Malthus välike S 23x60x23 60 cm 100 kpl S 7070 Malthus välike VT 23x15x23 15 cm 100 kpl 7071 Malthus välike VT 23x18x23 18 cm 100 kpl 7075 Malthus välike VT 23x20x23 20 cm 100 kpl VT 7072 Malthus välike VT 23x22x23 20 cm 100 kpl 7080 Malthus välike VT 23x25x23 25 cm 100 kpl 7085 Malthus välike VT 23x30x23 30 cm 100 kpl 7090 Malthus välike VT 23x35x23 35 cm 100 kpl 7095 Malthus välike VT 23x40x23 40 cm 100 kpl 7100 Malthus välike VT 23x45x23 45 cm 100 kpl 7105 Malthus välike VT 23x50x23 50 cm 100 kpl 7126 Malthus välike VT 23x60x23 60 cm 100 kpl Muottilukot Muottilukko kertakäyttösidetangoille. Art.no. Nimike Kuva Pak Malthus muottilukko 1 25 kpl Malthus muottilukko valurauta 2 25 kpl MALTHUS TANKOJA SAA MYÖS MITTATILUKSENA! puh sähköposti: info@haucon.fi 39

40 Muottisidetangot ja lisätarvikkeet 1. Muottisidetanko lasikuidusta Korroosion kestävät lasikuitu muottisidetangot. Dywidag kierteellä ø15- ja ø20- tangot ja ø25-tanko omalla kierre tyypillä Art.no. Nimike Kuva Pituus * Lasikuitutanko ø15 1 6,0 m * Lasikuitutanko ø20 6,0 m * Lasikuitutanko ø25 5,8 m * Lasikuitutanko lukitusmutteri ø Lasikuitutanko lukitusmutteri ø20, Ø * Kuusikulmamutteri ø15/70, modifioitu kierre. 70 mm * Kuusikulmamutteri ø15/ mm * Jatkosmutteri 50 cm kierretangolla mm * Lasikuitumutteri ø mm * Muunosmutteri ø25/ø15 DW mm Muottisidelukitus laipio ø15, 120x120x10mm Muottisidelukitus laipio ø25, 120x120x10mm Alumiini, RST kierretangot ja lukot Art.no. Nimike Pituus Kuva * Ruostumaton kierretanko M10, lk. A4 5,8 m * Ruostumaton kierretanko M8, lk. A4 5,8 m * Ruostumaton kierretanko M8, lk. A4 3,0 m * Ruostumaton kierretanko M8, lk. A4 1,0 m * Ruostumaton kertakäyttöside tanko päätynupilla 6,5mm valinnainen * Epäkeskolukko GEKU, original 25 kpl * Ruostumaton Dywidag 15, lk. A4 6,0 m Tempo-Schlager kiilalukko 7-12mm tangolle 50kpl/ltk Alumiinitanko 10 mm 6,0m Vedeneristys laipio 10 mm tangolle. 500kpl/ltk

41 Formstag Muottiverhoilu & tillbehör Muotti ja holvivanerit Muotti- ja holvivanerit kohdetoimituksena. Art.no. Nimike Paksuus Mitta Pak * Vaneri mm valinnaninen Erä Muottisidekangas Käytetään valuverhoiluun, kun betonipinnalta edellytetään korkeampaa laatua ja tiiveyttä, esim. sillat, tunnelit, lokasäiliöt, juomavesialtaat jne. Harson tarkoitus on kuivattaa pinnasta ylimääräinen kosteus ja ilma muodostaen kulutuskestävän, lujan ja tiiviin pinnan. Saatavana tilauksesta eri mitoissa. Art.no. Nimike Leveys Pak Formtex 0,5 0,5 m 50 m 25 m * Formtex 4,0 4,0 m 50 m 200m Formtex PSA liimalla. 2,0 m 50 m 100m * Kiristysnauha * Asennusteippi * Asennusliima Verhoilukalvo Verhoilukalvolla voidaan tehdä esim. puu tai tiilikuviointi tukimuuriin, sokkeliin ja seiniin jne. Kalvoa käytettäessä ei tarvita muottiöljyä ja kalvot voidaan uusiokäyttää riippuen käsittelystä. Art.no. Nimike Koko Pak * Verhoilukalvo lankkukuviolla no. 02 4x1,3 m 4,8 m * Verhoilukalvo lautakuviolla no. 05 4x1,3 m 5,2 m * Verhoilukalvo Malli no... 4x1,3 m 5,2 m 2 Nr. 02 Nr. 05 Nr. 51 Nr. 53 Nr. 57 Nr puh sähköposti: info@haucon.fi 41

42 Muottiöljyt ja tarvikkeet Formbeklädnad Muottiöljy Eri tyyppisiä muottiöljyjä kesä- ja talvikäyttöön. Art.no. Nimike Pak Muottiöljy DaVinci mineraaliöljy / ruosteenesto 25 l Kasviöljy Pieri Decobio VG-33, 25 l (Kesä käyttöön) 25 l Kasviöljy Pieri Decobio VG-33, 220 (Edullinen kesäkäyttöön) 220 l Vesipohjainen öljy, Pieri Aquarol TT l Vesipohjainen öljy, Pieri Aquarol TT31 25 l Kasviöljy Pieri Decobio S32, 25 l (soveltuu talvikäyttöön) 25 l Kasviöljy Pieri Decobio S32, 220 l (soveltuu talvikäyttöön) 220 l Vahapohjainen öljy Cire C-32 (-25C asti) 20 l Tartunta- ja jälkihoitoaineet. DPL 2002 ruiskutetaan suoraan kostean ja tuoreen betonin päälle. DRC 6 asennetaan telalla ja pensselillä ennen valamista muottipinnan päälle tartuntapinnaksi. Bro-Cure jälkihoitoaineet ruiskutetaan tai telataan tuoreen betonin päälle. Bro-Cure on tiiviste, joka ohennetaan vedellä. Art.no. Nimike Pak Tartuntaaine Pieri DPL RB 2002 menekki n. 3-4 m2/l 22 l Tartuntaaine Form Pieri DRC 6 menekki n. 8-12m2/L 20 l Jälkihoitoaine Bro-Cure, tiivistemenekki n.12-15m2/l 19 l Jälkihoitoaine Bro-Cure, vesipohjainen menekki n.12-15l 25 l Grafiitti suojakalvo/kylläste Suojakalvo suojaa tehokkaasti lähes kaikentyypisiä spray, sivellin, tussi ja tektyylivärejä vastaan. Art.no. Nimike Pak Grafiittisuoja Pica P500, 25 l 25 l * Kyllästesuoja 25 kg 42

43 Muottiöljyt ja tarvikkeet Muottiöljyruisku Muottiöljyruiskulla on 2,5 metriä pitkä letku, painemittari, takaiskuventtiili ja pehmustettu kantohihna. Art.no. Nimike Pak Muottiöljyruisku HauCon 10 l 1 kpl Muottiöljyruisku Gloria, ruostumaton 10 l 1 kpl Teleskooppiputki, 1-2 m 1 kpl Öljysuutin nro kpl Jälkihoitoaine suutin nro kpl Pidennysputki, 1 m 1 kpl Suutin, 3 kpl/paketti 1 kpl Tiivistesarja 1 kpl Gloria putki käsikahvalla, 4 m 1 kpl Varrellinen muottiöljyn levitysrulla 1 kpl Mohair levitysrulla tuotteeseen kpl Pidennysvarsi tuotteeseen , 1,2 m 1 kpl Tynnyrikärryt ja tarvikkeet. Art.no. Nimike Kuva Tynnyrikehto Hana * Tynnyrikärry * Tynnyriteline * Siirtopumppu Blast-Off, betoninpuhdistusaine Puhdista betonityövälineet tehokkaasti Blast-Off betoninpuhdistusaineella. Puhdistusaine on sokeriliuos pohjainen, joka ruiskutetaan suoraan työvälineiden päälle. Aineen annetaan vaikuttaa noin tunti, jonka jälkeen työvälineet pestään korkeapaineruiskulla. 6. Art.no. Nimike Pak Blast-Off betoninpuhdistuaine 25 l Ruisku, Blast-Off 1 kpl puh sähköposti: info@haucon.fi 43

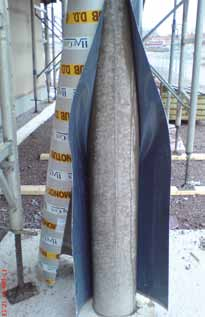

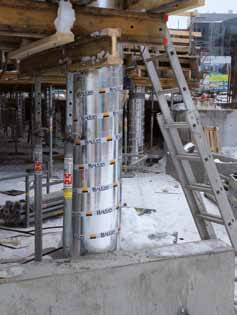

44 HauCon pilarimuotit Pelarform Formbeklädnad av papp Pyöreä kartonkimuotti Pyöreä kartonkimuotti, jolla saadaan yhtenäinen sileä pinta. Muotissa on repimisnauha yksinkertaiseen muotin purkuun. Vakio pituus 3 m. Tilauksesta myös muita pituuksia. Art.no. Nimike Pilarimuotti 200 mm pyöreä Pilarimuotti 250 mm pyöreä Pilarimuotti 300 mm pyöreä Pilarimuotti 350 mm pyöreä * Pilarimuotti 400 mm pyöreä * Pilarimuotti 450 mm pyöreä * Pilarimuotti 500 mm pyöreä * Pilarimuotti 600 mm pyöreä Nelikulma kartonkimuotti Nelikulma pilarimuotti solumuovituennalla. Vakio pituus 3 m. Tilauksesta myös muita pituuksia. Art.no. Nimike Sisämitta * Pilarimuotti 200x Pilarimuotti 250x Pilarimuotti 300x * Pilarimuotti 350x * Pilarimuotti 400x * Pilarimuotti 500x500 Yläpääntuenta pilarimuotille Kiristysremmi, jossa on kiinnike muottitukea varten. Art.no. Nimike Muottituki kiinnike 44

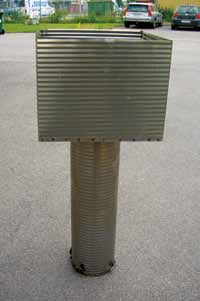

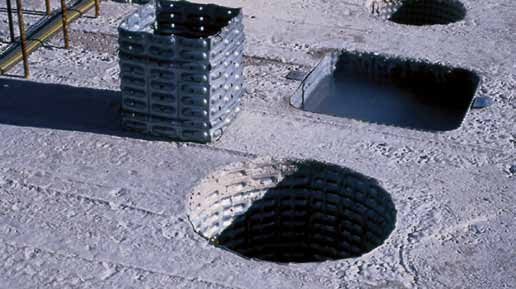

45 HauCon läpivientimuotit HauCon Peltiläpivientimuotti Peltiläpivientimuottit valmistetaan galvanoidusta 0.5 mm paksusta pellistä. Muotteja valmistetaan sekä pyöreänä, että neliskulmaisina. Muotit voidaan tilata kiinteällä pohjalla, avattavalla kannella sekä kiinnityspannalla. Neliskulmaiset muotit valmistetaan täysin asiakkaan toiveiden mukaan artikkeli koodilla Myös muita kokoja ja malleja saatavilla kyselyn mukaan! Halkaisija Art.no. Pituus Art.no. Pituus ø100 mm * <500 mm * mm ø120 mm * <500 mm * mm ø140 mm * <500 mm * mm ø150 mm * <500 mm * mm ø160 mm * <500 mm * mm ø200 mm * <500 mm * mm ø220 mm * <500 mm * mm ø250 mm * <500 mm * mm ø300 mm * <500 mm * mm ø350 mm * <500 mm * mm ø400 mm * <500 mm * mm ø500 mm * <500 mm * mm ø600 mm * <500 mm * mm HauCon läpivientimuottirulla Muotti, joka toimitetaan 10 metrin rullissa. Asennetaan ja leikataan muotoon asennuspaikalla. Muotissa on taittokohdat per 5cm. Art.no. Nimike Korkeus Pak * Läpivientimuotti mm 10 m * Läpivientimuotti mm 10 m Läpivientimuotti mm 10 m Läpivientimuotti mm 10 m Läpivientimuotti mm 10 m Läpivientimuotti mm 10 m * Läpivientimuotti mm 10 m * Läpivientimuotti mm 10 m puh sähköposti: info@haucon.fi 45

46 Vedeneristystuotteet Vattentätning Paisuvat saumantiivistysnauhat Paisuntanauha paisuu kosteudesta ja tiivistää valusauman. Hy-Dra nauhat tehdään vulkaanisesta betoniittisavesta. Hydrotite on valmistettu synteettisestä paisuntakumista. Hy-Dra Waterstop on varustettu maissitärkkelyksestä valmistetulla suojapussilla, joka estää tiivistenauhan ennenaikaisen paisumisen. Sisäänvalettuna suojapussi sulaa ja nauha pääsee paisumaan. Hydrotite CJTA ssa on vastaava suoja. Masterstop bentonit on sekoitus kumia ja betoniittia. Nauhan talkkipinnoite hidastaa nauhan ennenaikaista paisumista. Paisuntanauhat asennetaan asennusverkolla tai liimataan Hy-Dra tiivistemassalla. Injektointiletkulla varustettu Hy-Dra Combiject 2000 on kombinaatio bentonitnauhasta ja injektointiletkusta. Art.no. Nimike Koko Kuva Pak Hy-Dra Waterstop suojapussilla 20x25 mm 6x5 m Hy-Dra Waterstop sis. asen. verkon 20x25 mm 1 6x5 m Hy-Dra Bentonit 20x25 mm 2 6x5 m Hy-Dra RX x25 mm 3 6x5 m * Hy-Dra RX x15 mm 12x6 m Masterstop Bentonit 20x25 mm 4 6x5 m Hydrotite CJTA 25x7 mm 5 4x10 m * Hydrotite SS och RSS vaihteleva vaihteleva Aqua Tackseal 8x12 mm 6 30kplx3,2 m Asennusverkko paisuntanauhalle pituus 1 m 7 30 kpl Hy-Dra tiivistemassa LV ml/tub 8 24 kpl Hy-Dra Combiject x25 mm 9 40 m Tiivistenauha Hydraflex (ei paisuva) 22x m Tiivistenauha Hydraflex FR (ei paisuva)22x m Primeri Hydraflex, vesi-pohj. 3,8l 12 3,8 l Betonit ennen ja jälkeen paisumisen

47 Vedeneristystuotteet Vattentätning Saumatiivistyspellit Uudenlainen tiivistystapa valusaumaliitoksiin. ont a acti saumapellissä on valmiina paisuva bentoniittipintakerros. Bentoniittikerros on suojattu foliolla, joka sulaa valun aikana ja estää ennenaikaisen reaktion. Master saumapelti on pinnoitettu bitumilla, joka on virallisesti hyväksytty esim. jätevedenpuhdistuslaitoksiin. Saumapelti saadaan tukevasti ja yksinkertaisesti asennettua taitettavien peltilaippojen ansiosta alaraudoitteeseen. Kulmissa pelti taitetaan käsin ja saumat limitetään sekä lukitaan klipseillä. Asennus on helppoa ja onnistuu hyvin yhden asentajan voimin. Art.no. Nimike Pituus Kuva Pak * Contaflexactive ACF 125 mm 2,25 m 1 10 kpl * Master Saumapelti 160 2,4 m 3 40 kpl * Mastler Butyliteippi 50 mm 30 m 4 12 kpl * Contaflex paisuntateippi100 mm 9 m 2 1 kpl * Contaflex paisuntateippi 50 mm 9 m 2 1 kpl Liikuntasaumaohjurit Liikuntasaumaohjuri galvanoidusta teräksestä kaksipuolisella eristyksellä bentoniittisavesta. Trapetsiprofiilinen liikuntasauma ohjurissa tekee saumasta tukevan ja vedenpitävän. 7. Art.no. Nimike Pituus Pak * Contaflex liikuntasaumaohjuri 100 1,5 m 10 kpl * Contaflex liikuntasaumaohjuri 125 1,5 m 10 kpl * Contaflex liikuntasaumaohjuri 150 1,5 m 10 kpl * Contaflex liikuntasaumaohjuri 175 1,5 m 10 kpl * Contaflex liikuntasaumaohjuri 200 1,5 m 10 kpl puh sähköposti: info@haucon.fi 47

48 Vedeneristystuotteet Injektointiletkut Injektointiletkut mikrosementin, polyuretaanin tai eposin injektoimiseen. Letkut ovat varustettuja mikrorei ityksellä, jotka avautuvat ainoastaan sisältä tulevasta paineesta. Hy-Dra Combiject on tuplatiivistys kombinaatio Hy-dra Waterstop paisuntanauhasta suojakalvolla sekä sisään asennetusta injektioletkusta. Hy-Dra Trioject llä on mahdollista injektoida kolme kertaa ilman arvokasta alipaineimurointia. Art.no. Nimike Kuva Pak Hy-Dra Rondo, rulla 100m m * Asennusverkko Rondo 2 1 m * Hy-Dra asennuskouru letku/nauha 4 30 m * Hy-Dra Trioject m * Asennusverkko, Combiject & Superject 2 50 m * Asennusklipsi, Rondo muovi kpl * Asennusklipsi, Rondo teräs kpl * Syöttöletku ø6, kirkas 7 10 m * Syöttöletku ø10, vahvistettu 7 50 m * Jatkoliitos 8 1 kpl * Syöttöletku liittimellä, punainen 9 40 cm * Injektointikuppi liittimellä, kelt kpl * Injektointikuppi liittimellä, pun kpl * Injektointikuppi, trippla Trioject lle 1 kpl * Injektointirasia kiinnitys nauhalla 12 1 kpl * Injektointiliitin syöttöletkulle purettavalla liitimellä ø6 1 kpl * Injektointiliitin syöttöputkelle ø kpl * Injektointiliitin betonin pisteinjektointiin kpl * Pikaliima 15 1 kpl Hy-Dra Injektointiletku X100 Hexagon muotoinen injektointiletku, jolla voidaan injektoida jopa 30 metriä kerralla. Järjestelmän kierrettävät jatkosliitimet ja Varioclix injektointikuppien vieriviereen yhteenliitettävyys nopeuttaa asennusta huomattavasti Injektointiletku X m Jatkoliitin X kpl Syöttöletku X100, sininen 3 50 m Syöttöletku X100, punainen 4 50 m Injektointinippa X100, M8 pitkä kpl Injektointinippa X100, M8 lyhyt kpl Injektointirasia Varioclix X, tupla (sarja liitettävä) 7 30 kpl Injektointirasia Varioclix X, kiinityspanta 8 30 kpl Injektointirasia Varioclix X, levyllä 9 30 kpl Asennuspanta X100, pelti kpl Injektointiletkun asennusverkko 1metri m Asennuspanta X100, muovi kpl Lyöntitulppa X kpl 48

49 Vedeneristystuotteet Vattentätning PVC-nauhat Perinteiset PVC saumanauhat liikuntasaumoihin. Esim. Jectofog 250 on malli, jossa on injektointikanavat jälki-injektointia varten mikäli jälkivuotoja esiintyy. PVCnauhat valmistetaan sallituista pehmennysaineista ns. eftalateista. Muita kokoja saatavilla kyselyn mukaan. Art.no. Nimike Leveys Kuva Pak Hy-Dra Jectosauma mm 1 25 m Saumanauha A150, työsauma 150 mm 2 25 m Saumanauha A240, työsauma 240 mm 2 25 m Saumanauha D150, liikuntasauma 200 mm 3 25 m Saumanauha D240, liikuntasauma 240 mm 3 25 m Saumanauha AA240, pintatyösauma 240 mm 4 25 m Saumanauha AA320, pintatyösauma 320 mm 4 25 m Saumanauha AD240, pintatyös. liikunt 240 mm 5 25 m Hitsauskuutio Jectosauma kpl * Juotosmiekka hitsauskuutiolle kpl Jatkosaumapuristin PVC-nauha 8 1 kpl Liitospuristin PVC-nauhat/saumapellit 9 1 kpl Saumanauhaklipsi typ kpl Saumanauhaklipsi puristinpihdit 1 kpl Hitsausnauha 25 m Hitsauskirves, 250W 11 1 kpl * Kuumailmapuhallin saumanauhalle 1 kpl Saumanauha, Nitriflex Valmistettu normin DIN mukaan. Nauhat testattuja ja hyväksyttyjä. Art.no. Nimike Kuva Pak * Saumanauha Nitriflex A, Valusauma 2 25 m * Saumanauha Nitriflex D, Liikuntasauma 3 25 m * Saumanauha Nitriflex AA, alle jäävä 4 25 m * Saumanauha Nitriflex DA, alle jäävä liikuntasauma 5 25 m Saumanauha, Elastoflex Saumanauha synteetisestä kumista vaativiin liikuntasaumoihin. Valmistettu normin DIN 7865 mukaan. Art.no. Nimike Kuva Pak * Saumanauha elastomer F, 2 25 m * Saumanauha elastomer FM, 3 25 m * Saumanauha elastomer A, 4 25 m * Saumanauha elastomer AM 5 25 m Saumanauha tarvikkeet Art.no. Nimike Kuva Pak Hitsausliitos jigi 6 1 kpl Juotosmiekka 7 1 kpl Saumapuristin 8 1 kpl Liitosaumapuristin saumapelti/nauha 150 mm 9 1 kpl Liitosaumapuristin saumapelti/nauha 240 mm 9 1 kpl Saumanauha klipsi, typ 1, 2, 3, BIG kpl Saumanauha klipsin pihti 1 kpl Juotossauma kirves, 200W 11 1 kpl Saumanauhan juotostyökalusarja 12 1 kpl Elastomeerinauhan liitossauma vulkanointi tarvikeet kpl puh sähköposti: info@haucon.fi :3 BIG 10:2 10:

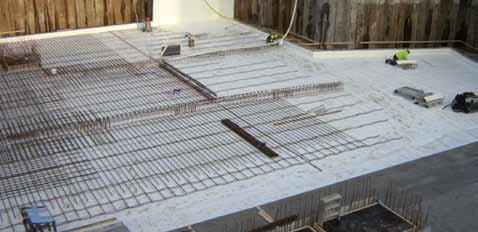

50 Vedeneristystuotteet Vattentätning HyDra Tex vedeneristyskangas a bentoniittikangas voidaan käyttää vedeneristeenä betonilaatan alle tai kellariseinämään eristämään ulkoa tulevaa vedenpainetta. Kangas on tehty bentoniittisavesta, joka on itsetiivistyvää. Art.no. Nimike Mitta Pak * HyDra Tex 4,85 4,85x40 m 194,00 m * HyDra Tex 1,2 1,2x4,85 m 5,82 m * HyDra Tex X2, 4,85 4,85x40 m 194,00 m * HyDra Tex X2, 1,2 1,2x4,85 m 5,82 m * Bentoniittijauhe 30 kg Preprufe Esiasennettava Radon- ja Vesitiivis kalvo, joka valun aikana sitoutuu kemiallisesti tuoreen betonin kanssa. Käytetään pääsääntöisesti betonilaatan alla sekä kellarin seinissä. Kalvo voidaan asentaa mm. muotin sisälle, jolloin vedeneristys saadaan samaan aikaan valun kanssa. Art.no. Nimike Paksuus Pituus Paino Preprufe 160R 0,8 mm 1,2x30 m 42 kg Preprufe 300R 1,2 mm 1,2x35 m 50 kg Preprufe 300R PLUS 1,2 mm 1,17x31 m 42 m² Preprufe teippi LT 0,7 mm 0,1x15 m 2 kg 50

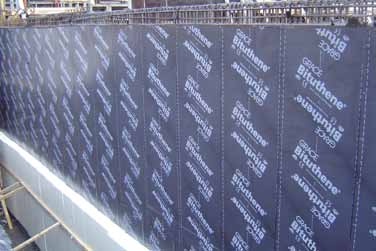

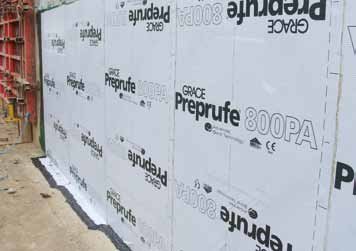

51 Vedeneristystuotteet Radon ja vedentiivistyskalvot Jälkiasennettava Preprufe PA800 HDPE on elastinen, ei bituminen, vesi- ja radontiivistyskalvo, joka on tarkoitettu maanalaisen betonirakenteen pintaan. Kalvo asennetaan ilman lämmitämistä, jolloin asennustyön aikana ei ole tulen syttymisvaaraa. Ennen kalvon asennusta betonipinta pohjustetaan liuotepohjaisella primerilla SC1 tai vesiliukoisen W2 primerin kanssa. Primeri takaa kalvon tarttuvuuden betonin pintaan. Maatäytön aikana tai ennen, asennetaan Bituthene Protection Board tai sokkelilevy kalvon pintaan. Tämä mekaaninen suojalevy estää kalvon rikkoutumisen maatäytön aikaana. Kalvo on pitkäikäinen ja tiivis. Tämän takaa lukuisat EN tason tyyppitestit! Art.no. Nimike Mitta Pak * Bitutape (esim. liikunta saumojen tiivistämiseen) 0,3x20 m 1 kpl * Primer W2, vesipohjainen 5l 1 kpl Bituthene Protection Board 3 mm 1x2 m 1 kpl Primer Preprufe SC m2/litra 5l 1 kpl Preprufe 800PA 1,2x35 m 1 kpl ServiDek ja ServiPak ServiDeck on kaksikomponenttinen ja itsesileävä bitumi/kumi pinnoite, joka yhdessä ServiPakin kanssa muodostaa vedeneristeen. Soveltuu parkkihallitasoihin sekä betoni- että terässiltoihin. ServiDeck voidaan tarvittaessa asentaa tuoreen betonin päälle jo 24 h kuluttua valusta. Menekki n. 2 L/m². ServiPak on levy bitumista ja täytemassasta yhdistettynä kahdella kattohuopakerroksella. Art.no. Nimike Paksuus Mitta Pak * ServiDek 3 L * ServiDek 22,5 L * ServiPak 3 3 mm 1x2 m 280 m² * ServiPak 6 6 mm 1x2 m 140 m² * ServiPak mm 1x1 m 60 m² * Saumateippi 0,075x10 m 16 kpl puh sähköposti: info@haucon.fi 51

52 Vedeneristystuotteet Vattentätning Putkitiivistysmansetti Putken tiivistysmansettia käytetään, kun halutaan vesitiivis läpivienti. Mansetti on läpäissyt 50 vesipilarin paineen ja on saatavissa eri koossa mm asti. Mansetissa on kaksi kiristyspantaa valmiiksi asennettuna. Art.no. Nimike Putken ulkohalkaisija Pak * Putkentiivistysmansetti mm 1 kpl * Putkentiivistysmansetti mm 1 kpl * Putkentiivistysmansetti mm 50 kpl * Putkentiivistysmansetti mm 40 kpl * Putkentiivistysmansetti mm 35 kpl * Putkentiivistysmansetti mm 30 kpl Perusmuurieriste Perusmuurilevyä käytetään betoni- ja harkkorakenteisissa perusmuureissa vedeneristeenä tai lattiassa missä tarvitaan tuuletusta. Paksuus 0,6mm. Art.no. Nimike Mitta Pak * Perusmuurilevy 1,5 1,5 m 20 m * Perusmuurilevy 2,0 2,0 m 20 m * Yläreunan peitelista 2,0 m 40 m * Teräsnaula 250 kpl * Muovialuslevy 250 kpl Penetron tiivistysaine Penetronia käytetään, kun rakenteissa on esiintynyt kosteusvaurio. Penetron on sementti pohjainen tiivistysaine, joka asennetaan negatiiviselta puolelta tiivistäen huokoisen betonipinnan. Ideaalinen esim. vanhoissa kellareissa. Art.no. Nimike Pak * Penetron, slammaus 22,7 kg * Penecrete, tasoite 22,7 kg * Peneplug, tiivistysmassa aktiivisiin vuotokohtiin. 18,0 kg 52

53 Talvisuojaustarvikkeet Pakkassuojamatto Solumuovimatto suojaa vastavaletun betonin jäätymiseltä. ISO-Foam on edullinen vaihtoehto. Suojamatto Suomi on laadukkaampi ja tiiviimpi kohteissa missä tarvitaan enemmän kulutuskestävyyttä. Art.no. Nimike Paksuus Mitta Pak Suojamatto 9 mm 2,0x50 m 100 m Suojamatto ISO-foam 10 mm 1,6x50 m 80 m Suojamatto Suomi. 10 mm 2,0x50 m 100 m 2 Termopeite Erittäin eristävä, valun jälkeinen suojapeite. Ei ime vettä eikä tartu betonin pintaan. Muotoutuu hyvin alustan mukaan. Voidaan käyttään esim. pilarivaluissa. Art.no. Nimike Paksuus Mitta Pak Termopeite 3 50 mm 1,35x3 m 4,05 m * Termopeite 5 50 mm 1,35x5 m 6,75 m 2 Lämpömatto Lämmitysmattoa voidaan käyttää erinlaisiin sulattamis- ja lämmitystöihin. Art.no. Nimike Mitta Teho Pak Lämpömatto 3x1 m 1000W 3 m 2 Lämpökaapeli Talven betonivaluihin. 85 m kaapeli, kolmivaihe. Kaapeli 10, 20 ja 35 m 230V valovirtapistokkella. Art.no. Nimike Pituus Kuva Teho * Pilarilämmitin 4x4 4 m 360 W Lämpökaapeli 10, Schuko pistoke 10 m W Lämpökaapeli 20, Schuko pistoke 20 m W Lämpökaapeli 35, Schuko pistoke 35 m W Lämpökaapeli 85, Schuko pistoke 85 m W * Lämpökaapeli 85, CEE Pistoke 85 m W Adapteri valovirta/kolmivaihe Jakorasia, CEE Työmaakeskus Lämpömittari & lisävarusteet Nopea ja tarkka Tekplo 925, käytetään termoelementtilangalla valussa tai lämpöanturilla TE betonin lämpötilan seuraamiseksi. Art.no. Nimike Kuva * Testo 925 betonin lämpötilan mittari * Suojakotelo, Testo * Termoelementtilanka K * Liitin K, virhreä * Lämpöanturi TE tyyppi K puh sähköposti: info@haucon.fi 53

54 BetonivalutarvikkeetBetong- & formhantering Valusukka & lukkovanne Valusukka liitetään betonibaskeriin. Art.no. Nimike Läpimitta Pak * Valusukka 150 ø150 mm 25 m * Valusukka 200 ø200 mm 25 m * Valusukka 250 ø250 mm 25 m * Valusukka 300 ø300 mm 25 m * Valusukka 350 ø350 mm 25 m * Valusukka 400 ø400 mm 25 m * Lukkovanne 200/250 ø200/250 mm 1 kpl * Lukkovanne 300 ø300 mm 1 kpl Valusuppilo, lasikuitu Apuväline pieniin täsmävaluihin. Kantokahvat sivuilla Art.no. Nimike Mitta * Valusuppilo Yläosa 800x450, pohja 550x100 mm * Valusuppilo, pilari Yläosa 700x450, pohja 180x180 mm Betonitasoittaja ja valukengät Valun tasoitusvälineet. Art.no. Nimike Mitta * Betonitasoittaja 600x600 mm * Varsi tasoittajalle 3 m * Betonikengät muovi Betonin tasoitustyökalut Alumiinitasoittajia, neljä eri leveyttä. Varren pituus 3 m kaikissa malleissa Art.no. Nimike Leveys Alumiinilana 1,2 1,2 m * Alumiinilana 1,5 1,5 m * Alumiinilana 2,2 2,2 m * Alumiinilana 2,5 (JM-slodan) 2,5 m * Vetolana, 5 m varella 0,7 m 54

55 Betonivalutarvikkeet Betonipetkeleet Betonipetkeleen terä karkaistusta coromant teräksestä. Muotti- ja kaarnapetkeleen terä on vaihdettavissa. Art.no. Nimike Leveys Kuva * Muottipetkele mm * Muottipetkeleen terä 240 mm * Kaarnapetkele mm * Kaarnapetkeleen terä 120 mm Betonipetkele mm Betonipetkele mm Purkurauta Purkuraudat teräksestä sekä alumiinista. Teräksisessä kärjet 90 ja 45 asteen kulmissa. Art.no. Nimike Pituus Kuva Purkurauta teräs 1,5 1,5 m Purkurauta teräs 2,5 2,5 m * Purkurauta alumiini 1,5 m Muovikiilat Muovikiilat on valmistettu kestävästä PE-muovista. Art.no. Nimike Koko Pak Muovikiila musta 75x42x7 mm 500 kpl * Muovikiila oranssi 80x40x8 mm 1000 kpl * Muovikiila vihreä 80x30x10 mm 1000 kpl * Muovikiila ruskea 90x45x15 mm 500 kpl * Muovikiila keltainen 150x50x25 mm 324 kpl Elementtien asennuspalat Ladottava laattavälike elementtien suoristamiseen. Asennuspaloja on saatavissa eri paksuuksissa ja kuormille. t.no. i ik oko a. kuo itus ak Asennuspala 2 2x50x80 mm 1,5 ton 500 kpl Asennuspala 5 5x50x80 mm 2,0 ton 500 kpl Asennuspala 10 10x50x80 mm 2,0 ton 250 kpl Asennuspala 15 15x50x80 mm 2,0 ton 200 kpl Asennuspala 20 20x50x80 mm 2,0 ton 200 kpl Asennuspala 30 30x50x80 mm 2,0 ton 250 kpl Asennuspala 3 3x50x80 mm 6 ton 1000 kpl Asennuspala 5 5x50x80 mm 6 ton 500 kpl Asennuspala 10 10x50x80 mm 6 ton 500 kpl puh sähköposti: info@haucon.fi 55

56 BetonivalutarvikkeetBetong- & formhantering Paikkauspelti Vanerimuotin reikien paikkaukseen. Art.no. Nimike * Paikkauspelti ø55, paksuus 0,7 mm Laajeneva tiivistenauha Laajenee saadessaan ilmakontaktin. Voidaan käyttää betonielementtien, saumojen kuten esim. ikkunoiden ja ovien tiivistämiseen. Art.no. Nimike Pak * Laajeneva tiivistenauha 30x60, liimanauhalla 5 m * Laajeneva tiivistenauha 30x60 5 m Rajaajalista Vaahtomuovilista rajaamaan betonimassaa esim. lattiaoikaisuissa. Listoissa on liimanauha joka tarttuu erilaisiin alustoihin. Art.no. Nimike Pak * Rajaajalista 15x15x2 m 200 m Rajaajalista 30x30x2 m 100 m Rajaajalista 50x40x2 m 80 m Tuki holvin päätymuotille Sinkittynä, helppoon holvinpäätymuotin tukemiseen Art.no. Nimike Pak * Knagge kpl * Knagge kpl * Ankurinaula 4,5x kpl Suodatinkangas Suodatinkangas perustusten alle sorapedin päälle. Käyttöluokka 2 maarakentamiseen, esim ajoteiden alle. Art.no. Nimike Mitta Pak * Valukangas 30 g/m 2 3,2x100 m 320 m * Muovikalvo 0,2 mm 2,0x50 m 100 m * Suodatinkangas KL N1 4x200 m 800 m * Suodatinkangas KL N2 5x100 m 500 m * Suodatinkangas LL N3 5x100 m 500 m 2 56

57 Työmaa-aidat Skydd & ja säkerhet -portaat Rajausverkko Rajausverkko valmistettu sitkeästä muovista. Toimitetaan rullittain. Art.no. Nimike Leveys Pak * Rajausverkko punainen 1,0 m 50 m Porrasaskelma Galvanoitu porrasaskelma joka on asennettavissa mitallistetun 48 mm reisipuun päälle. Porrasaskelman syvyys = 200 mm ja reisipuun kaltevuus on 37 ast. Saatavilla myös kulma säädettävää mallia ast. Art.no. Nimike Leveys Paino/kpl Porrasaskelma 900 mm 5,0 kg * Porrasaskelma 700 mm 3,9 kg Työmaaporras Täydellinen työmaaporras joka voidaan säätää eri nousukulmaan. Lisävarusteena lisäkäsijohde mikäli tarvitaan johde molemmin puolin. Askelmat säätyvät vaakatasoon kulmasta riippumatta. Art.no. Nimike Askelmien lukumäärä * Työmaaporras 106 cm * Työmaaporras 187 cm * Työmaaporras 268 cm * Työmaaporras 349 cn * Työmaaporras 430 cm 15 Työmaan aitaelementti Aitaelementti muodostaa yhdessä yksinkertaisen pikakiinnitysliittimien kanssa turvallisen ja varman rajauksen työmaalle. Lisävarusteena saatavilla kaksi- tai yksi lehtisellä käyntiportilla. Korkeus n. 2m. Art.no. Nimike Koko Paino * Aitaelementti Pituus=3,5 m 17 kg * Ajoportti Pituus=4,6 m * Käyntiportti Pituus=1,2 m * Komposiitti tukijalka 780x200x120 mm 25 kg * Liitin * Porttihela puh sähköposti: info@haucon.fi 57

58 Tilapäistuet / Holvipalkit Seinäelementtituki Säädettävät elementti tuet Art.no. Nimike Paino * Seinätuki HSS 3 2,05 2,4 m 6,5 kg * Seinätuki HSS 4 2,15 3,75 m 15,5 kg * Seinätuki RSK6 3,8 6,5 m 42 kg * Ylä- ja alajalustalevy HSS Holvitukijalka / puupalkki Säädettävät putkituet eri pituuksissa, vakiona maalattu, mutta saatavissa myös galvanoituna. Puupalkit saatavana pituudessa 2,5 5,9 m. Art.no. Nimike Paino * Tukijalka Kerscher 1,7-3,0 m 9,5 kg * Tukijalka Titan 1,8 3,0 m 16 kg * TukijalkaTitan 2,6 4,1 m 25 kg * Tukijalka Titan 4,0 5,5 m 33 kg * Kolmijalkatuki * Tukijalka ylätuki H * Tukijalkakenkä * Puupalkki H20 L=2,5 m * Puupalkki H20 L=3,9 m * Puupalkki H20 L=3,6 m 58

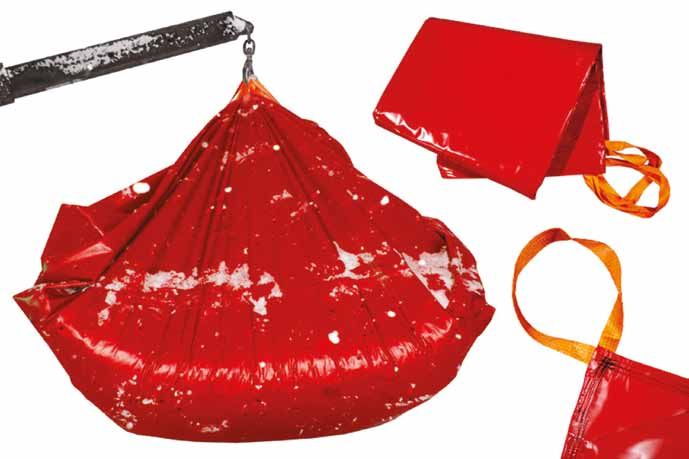

59 Lumennostopeite Työturvallisuutta lisäävä ja työaikaa säästävä nostopeite. Saatavilla myös painatuksella tilauksesta. Peite kestävästä kiinteästä PVC-pinnoitetusta polyesterikuidusta. CE merkitty. Koko 6x6 m Paino: 880 g/m2 = 35 kg/kpl Lämpötilankesto : - 30 C C. Testattu kantavuus 1500 kg! Art.no. Nimike Lumenostopeite puh sähköposti: info@haucon.fi 59

60 HauCon Finland Oy Hyttipojankuja 2 FI Espoo Tel: info@haucon.fi HauCon Sverige AB Utkällevägen Hallsberg Pohjoismaat Uppsala Malmö Göteborg HauCon Norge AS Johan Follestads vei Åros TAMPERE Oslo Stavanger Bergen HauCon Nord AS Trondheim HauCon Vest AS Ålesund HauCon Danmark AS Lægårdsvej 19 DK-8520 Lystrup
