1 ELAM- TEKNINEN OPAS Vanha Porvoontie MÄNTSÄLÄ Puh.: Faksi: Sähköposti: Kotisivut:

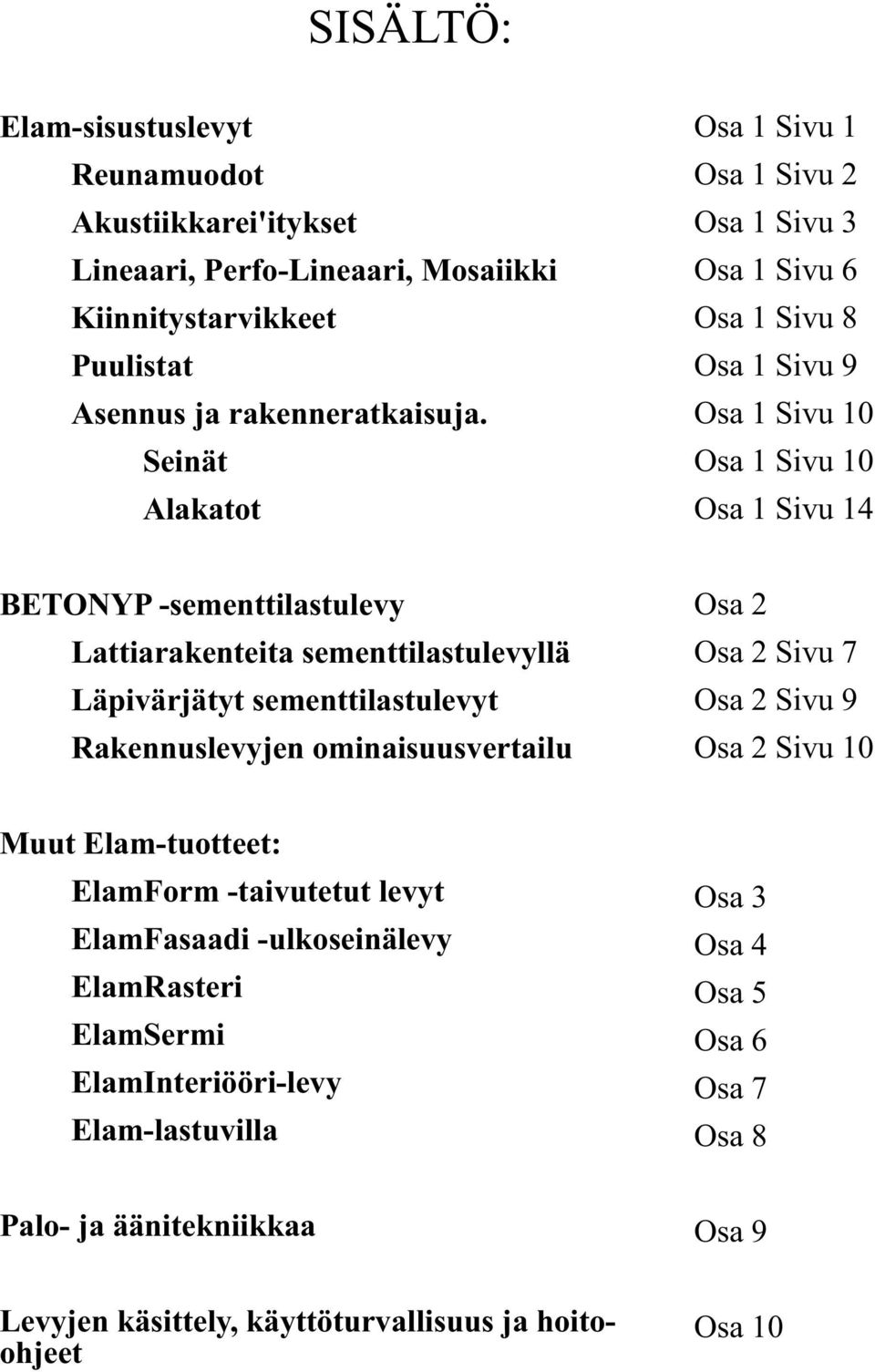

2 SISÄLTÖ: Elam-sisustuslevyt Reunamuodot Akustiikkarei'itykset Lineaari, Perfo-Lineaari, Mosaiikki Kiinnitystarvikkeet Puulistat Asennus ja rakenneratkaisuja. Seinät Alakatot Osa 1 Sivu 1 Osa 1 Sivu 2 Osa 1 Sivu 3 Osa 1 Sivu 6 Osa 1 Sivu 8 Osa 1 Sivu 9 Osa 1 Sivu 10 Osa 1 Sivu 10 Osa 1 Sivu 14 BETONYP -sementtilastulevy Lattiarakenteita sementtilastulevyllä Läpivärjätyt sementtilastulevyt Rakennuslevyjen ominaisuusvertailu Osa 2 Osa 2 Sivu 7 Osa 2 Sivu 9 Osa 2 Sivu 10 Muut Elam-tuotteet: ElamForm -taivutetut levyt ElamFasaadi -ulkoseinälevy ElamRasteri ElamSermi ElamInteriööri-levy Elam-lastuvilla Osa 3 Osa 4 Osa 5 Osa 6 Osa 7 Osa 8 Palo- ja äänitekniikkaa Osa 9 Levyjen käsittely, käyttöturvallisuus ja hoitoohjeet Osa 10

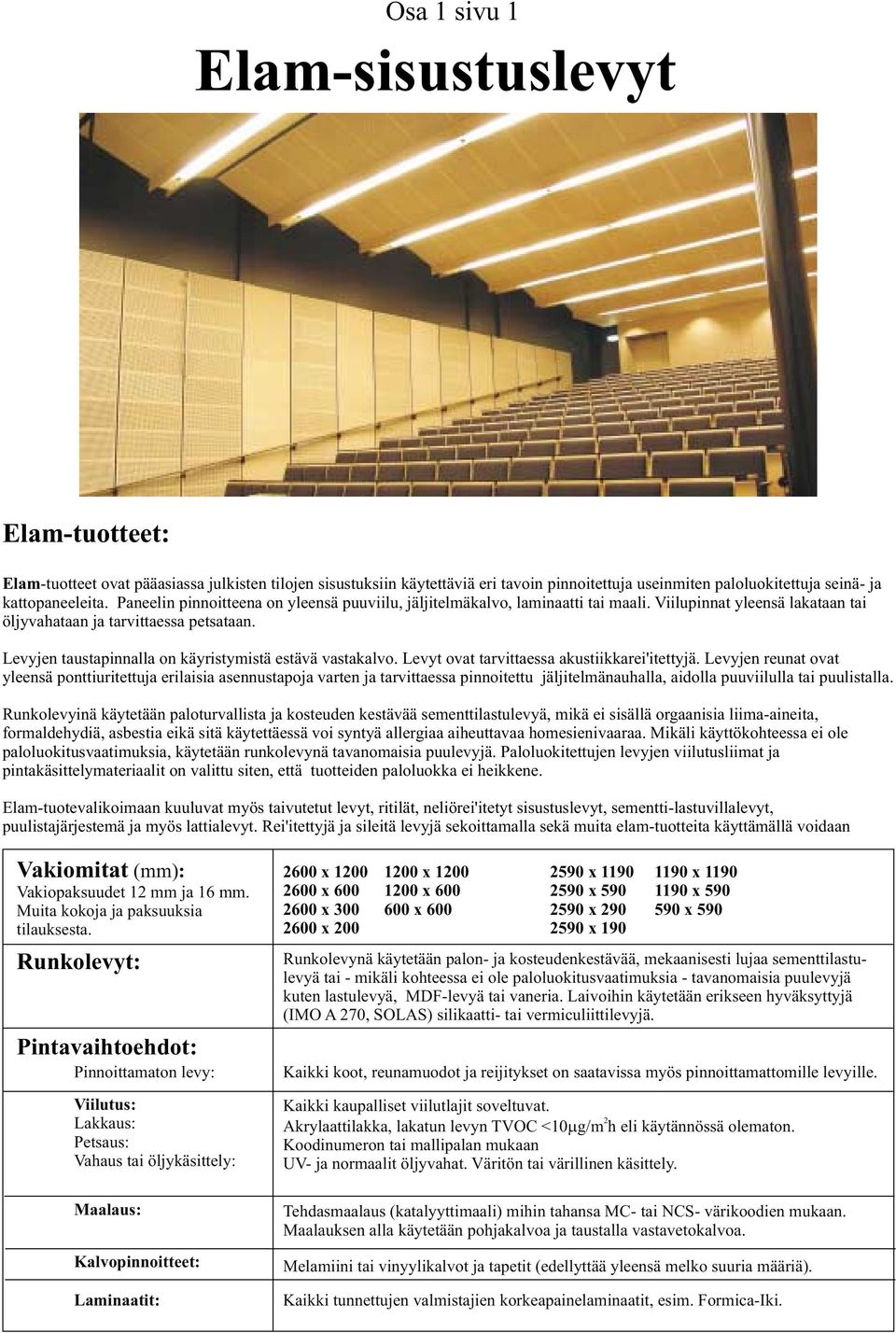

3 Osa 1 sivu 1 Elam-sisustuslevyt Elam-tuotteet: Elam-tuotteet ovat pääasiassa julkisten tilojen sisustuksiin käytettäviä eri tavoin pinnoitettuja useinmiten paloluokitettuja seinä- ja kattopaneeleita. Paneelin pinnoitteena on yleensä puuviilu, jäljitelmäkalvo, laminaatti tai maali. Viilupinnat yleensä lakataan tai öljyvahataan ja tarvittaessa petsataan. Levyjen taustapinnalla on käyristymistä estävä vastakalvo. Levyt ovat tarvittaessa akustiikkarei'itettyjä. Levyjen reunat ovat yleensä ponttiuritettuja erilaisia asennustapoja varten ja tarvittaessa pinnoitettu jäljitelmänauhalla, aidolla puuviilulla tai puulistalla. Runkolevyinä käytetään paloturvallista ja kosteuden kestävää sementtilastulevyä, mikä ei sisällä orgaanisia liima-aineita, formaldehydiä, asbestia eikä sitä käytettäessä voi syntyä allergiaa aiheuttavaa homesienivaaraa. Mikäli käyttökohteessa ei ole paloluokitusvaatimuksia, käytetään runkolevynä tavanomaisia puulevyjä. Paloluokitettujen levyjen viilutusliimat ja pintakäsittelymateriaalit on valittu siten, että tuotteiden paloluokka ei heikkene. Elam-tuotevalikoimaan kuuluvat myös taivutetut levyt, ritilät, neliörei'itetyt sisustuslevyt, sementti-lastuvillalevyt, puulistajärjestemä ja myös lattialevyt. Rei'itettyjä ja sileitä levyjä sekoittamalla sekä muita elam-tuotteita käyttämällä voidaan Vakiomitat (mm): Vakiopaksuudet 12 mm ja 16 mm. Muita kokoja ja paksuuksia tilauksesta. Runkolevyt: Pintavaihtoehdot: Pinnoittamaton levy: Viilutus: Lakkaus: Petsaus: Vahaus tai öljykäsittely: Maalaus: Kalvopinnoitteet: Laminaatit: 2600 x x x x x x x x x x x x x x 590 Runkolevynä käytetään palon- ja kosteudenkestävää, mekaanisesti lujaa sementtilastulevyä tai - mikäli kohteessa ei ole paloluokitusvaatimuksia - tavanomaisia puulevyjä kuten lastulevyä, MDF-levyä tai vaneria. Laivoihin käytetään erikseen hyväksyttyjä (IMO A 270, SOLAS) silikaatti- tai vermiculiittilevyjä. Kaikki koot, reunamuodot ja reijitykset on saatavissa myös pinnoittamattomille levyille. Kaikki kaupalliset viilutlajit soveltuvat. 2 Akrylaattilakka, lakatun levyn TVOC <10 g/m h eli käytännössä olematon. Koodinumeron tai mallipalan mukaan UV- ja normaalit öljyvahat. Väritön tai värillinen käsittely. Tehdasmaalaus (katalyyttimaali) mihin tahansa MC- tai NCS- värikoodien mukaan. Maalauksen alla käytetään pohjakalvoa ja taustalla vastavetokalvoa. Melamiini tai vinyylikalvot ja tapetit (edellyttää yleensä melko suuria määriä). Kaikki tunnettujen valmistajien korkeapainelaminaatit, esim. Formica-Iki.

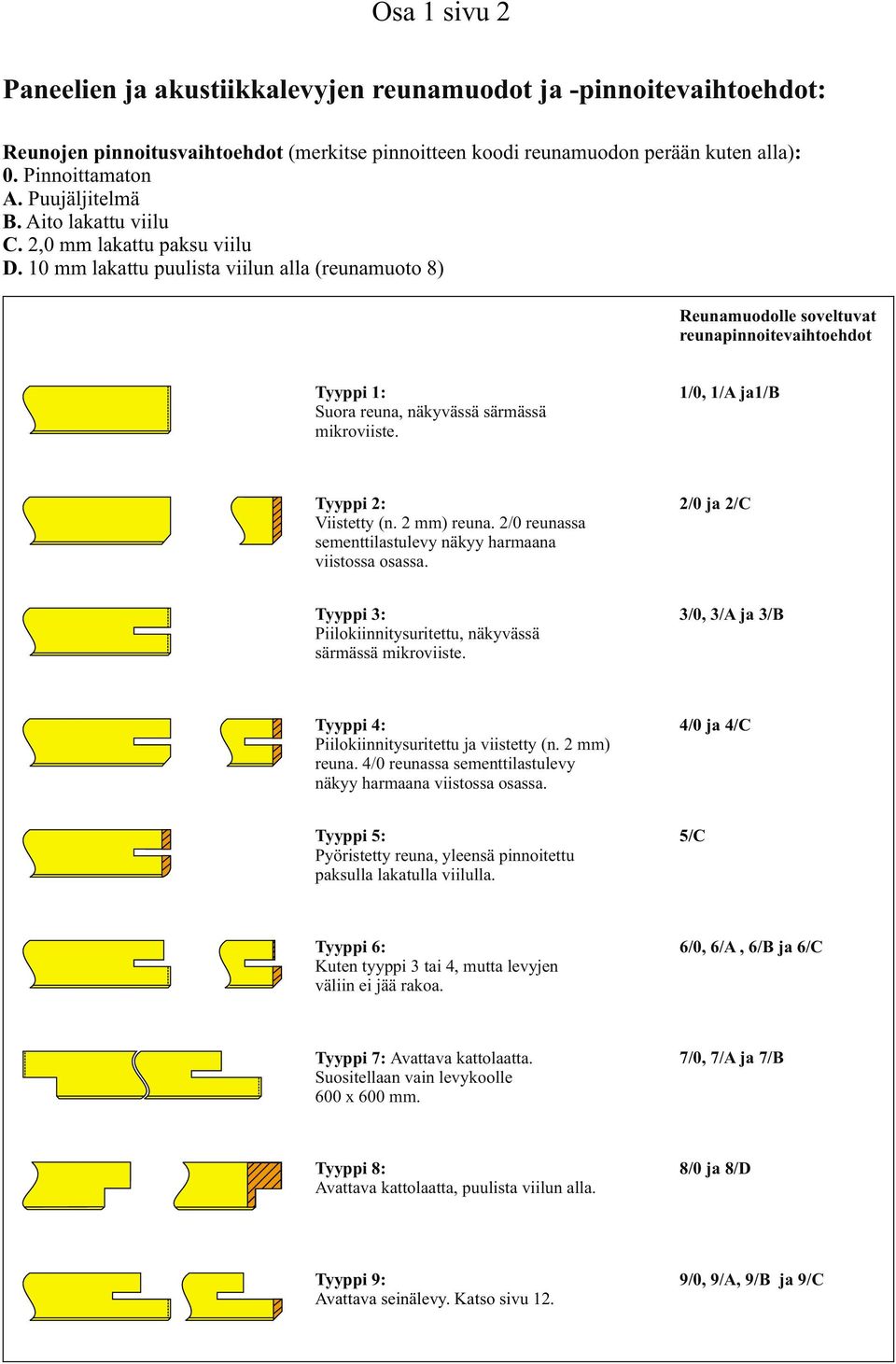

4 Osa 1 sivu 2 Paneelien ja akustiikkalevyjen reunamuodot ja -pinnoitevaihtoehdot: Reunojen pinnoitusvaihtoehdot (merkitse pinnoitteen koodi reunamuodon perään kuten alla) : 0. Pinnoittamaton A. Puujäljitelmä B. Aito lakattu viilu C. 2,0 mm lakattu paksu viilu D. 10 mm lakattu puulista viilun alla (reunamuoto 8) Reunamuodolle soveltuvat reunapinnoitevaihtoehdot Tyyppi 1: Suora reuna, näkyvässä särmässä mikroviiste. 1/0, 1/A ja1/b Tyyppi 2: Viistetty (n. 2 mm) reuna. 2/0 reunassa sementtilastulevy näkyy harmaana viistossa osassa. 2/0 ja 2/C Tyyppi 3: Piilokiinnitysuritettu, näkyvässä särmässä mikroviiste. 3/0, 3/A ja 3/B Tyyppi 4: Piilokiinnitysuritettu ja viistetty (n. 2 mm) reuna. 4/0 reunassa sementtilastulevy näkyy harmaana viistossa osassa. 4/0 ja 4/C Tyyppi 5: Pyöristetty reuna, yleensä pinnoitettu paksulla lakatulla viilulla. 5/C Tyyppi 6: Kuten tyyppi 3 tai 4, mutta levyjen väliin ei jää rakoa. 6/0, 6/A, 6/B ja 6/C Tyyppi 7: Avattava kattolaatta. Suositellaan vain levykoolle 600 x 600 mm. 7/0, 7/A ja 7/B Tyyppi 8: Avattava kattolaatta, puulista viilun alla. 8/0 ja 8/D Tyyppi 9: Avattava seinälevy. Katso sivu 12. 9/0, 9/A, 9/B ja 9/C

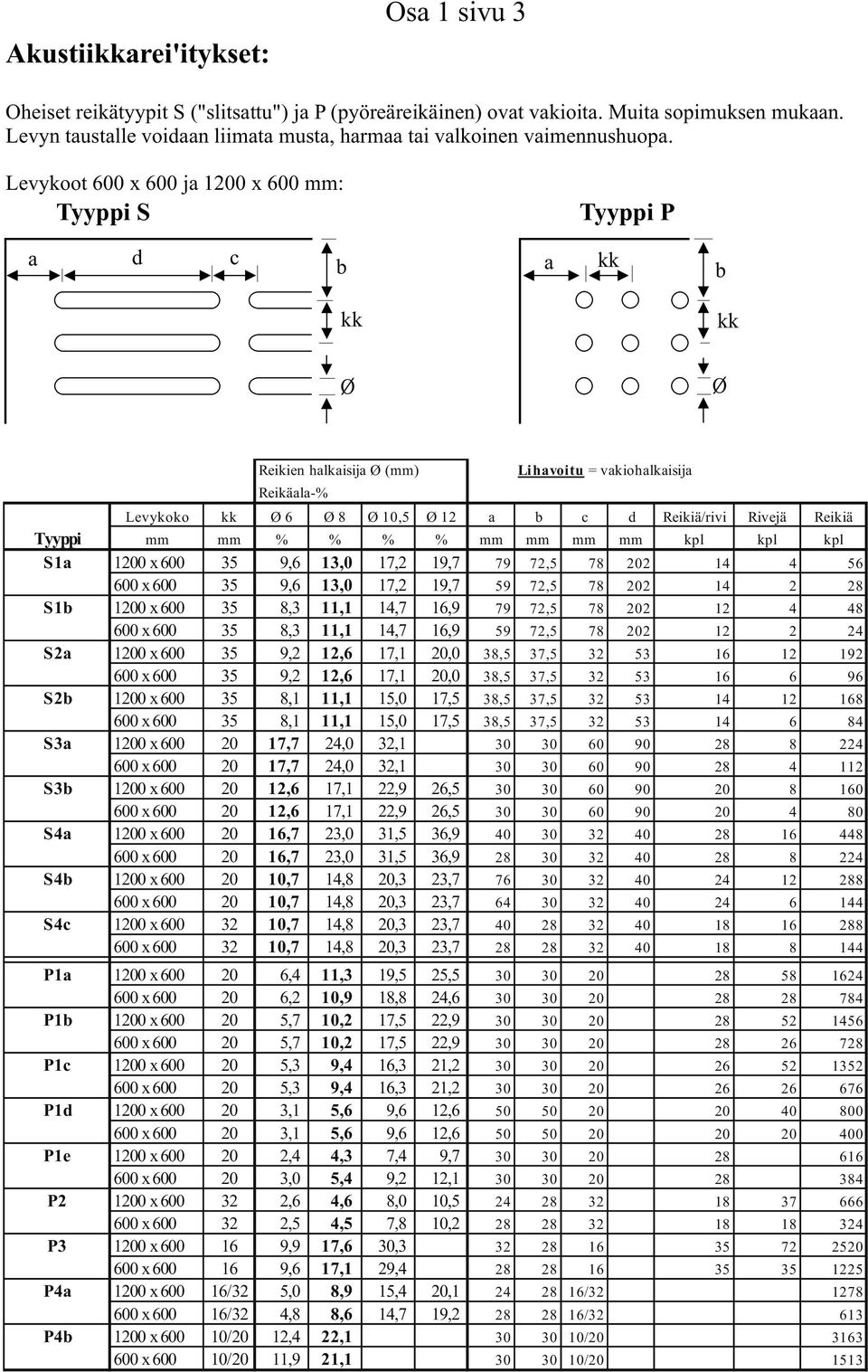

5 Akustiikkarei'itykset: Osa 1 sivu 3 Oheiset reikätyypit S ("slitsattu") ja P (pyöreäreikäinen) ovat vakioita. Muita sopimuksen mukaan. Levyn taustalle voidaan liimata musta, harmaa tai valkoinen vaimennushuopa. Levykoot 600 x 600 ja 1200 x 600 mm: Tyyppi S Tyyppi P a d c b a kk b kk kk Reikien halkaisija Ø (mm) Lihavoitu = vakiohalkaisija Reikäala-% Levykoko kk Ø 6 Ø 8 Ø 10,5 Ø 12 a b c d Reikiä/rivi Rivejä Reikiä Tyyppi mm mm % % % % mm mm mm mm kpl kpl kpl S1a 1200 x ,6 13,0 17,2 19, , x ,6 13,0 17,2 19, , S1b 1200 x ,3 11,1 14,7 16, , x ,3 11,1 14,7 16, , S2a 1200 x ,2 12,6 17,1 20,0 38,5 37, x ,2 12,6 17,1 20,0 38,5 37, S2b 1200 x ,1 11,1 15,0 17,5 38,5 37, x ,1 11,1 15,0 17,5 38,5 37, S3a 1200 x ,7 24,0 32, x ,7 24,0 32, S3b 1200 x ,6 17,1 22,9 26, x ,6 17,1 22,9 26, S4a 1200 x ,7 23,0 31,5 36, x ,7 23,0 31,5 36, S4b 1200 x ,7 14,8 20,3 23, x ,7 14,8 20,3 23, S4c 1200 x ,7 14,8 20,3 23, x ,7 14,8 20,3 23, P1a 1200 x ,4 11,3 19,5 25, x ,2 10,9 18,8 24, P1b 1200 x ,7 10,2 17,5 22, x ,7 10,2 17,5 22, P1c 1200 x ,3 9,4 16,3 21, x ,3 9,4 16,3 21, P1d 1200 x ,1 5,6 9,6 12, x ,1 5,6 9,6 12, P1e 1200 x ,4 4,3 7,4 9, x ,0 5,4 9,2 12, P x ,6 4,6 8,0 10, x ,5 4,5 7,8 10, P x ,9 17,6, x ,6 17,1 29, P4a 1200 x /32 5,0 8,9 15,4 20, / x /32 4,8 8,6 14,7 19, / P4b 1200 x /20 12,4 22,1 10/ x /20 11,9 21,1 10/

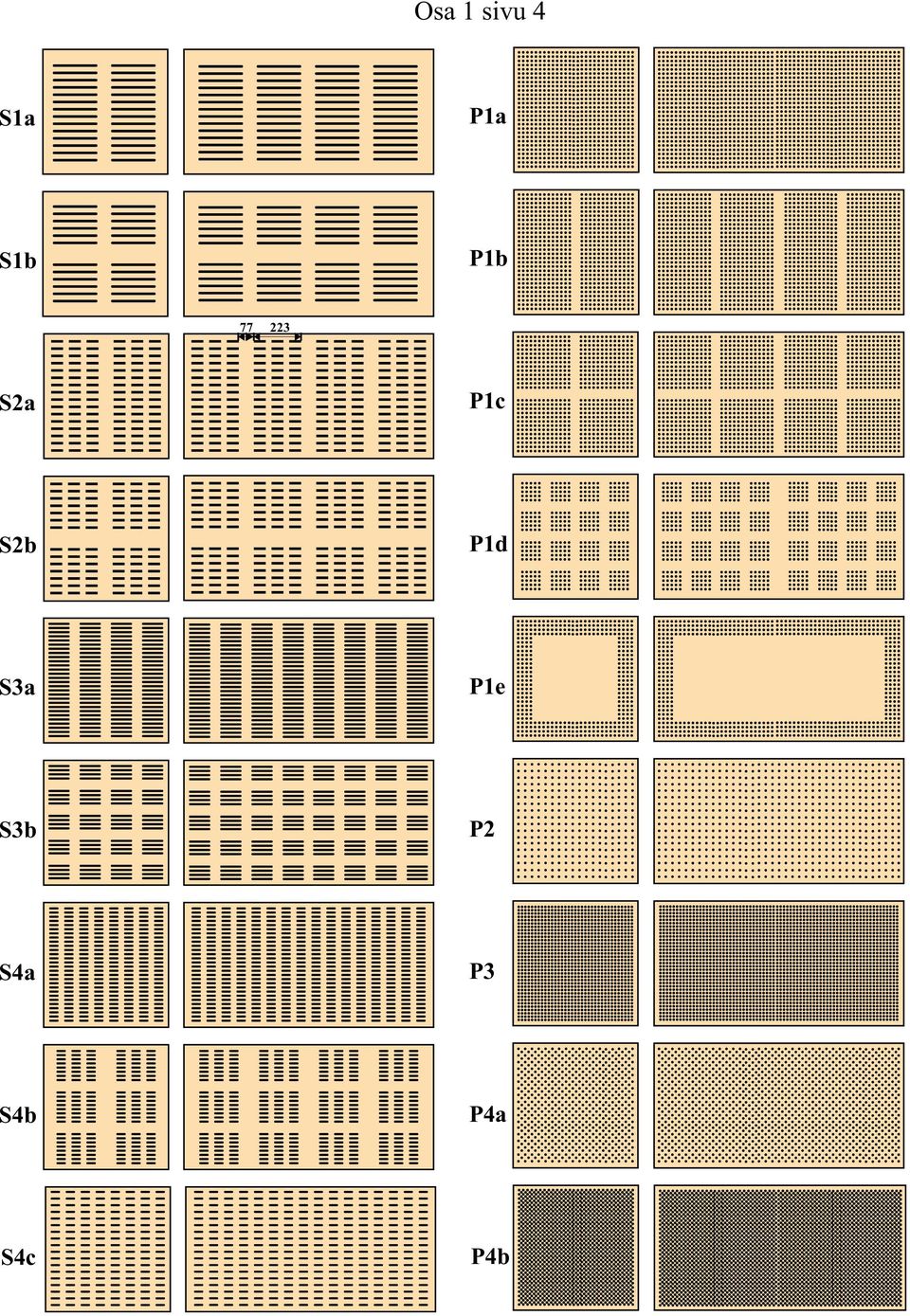

6 Osa 1 sivu 4 S1a P1a S1b P1b S2a P1c S2b P1d S3a P1e S3b P2 S4a P3 S4b P4a S4c P4b

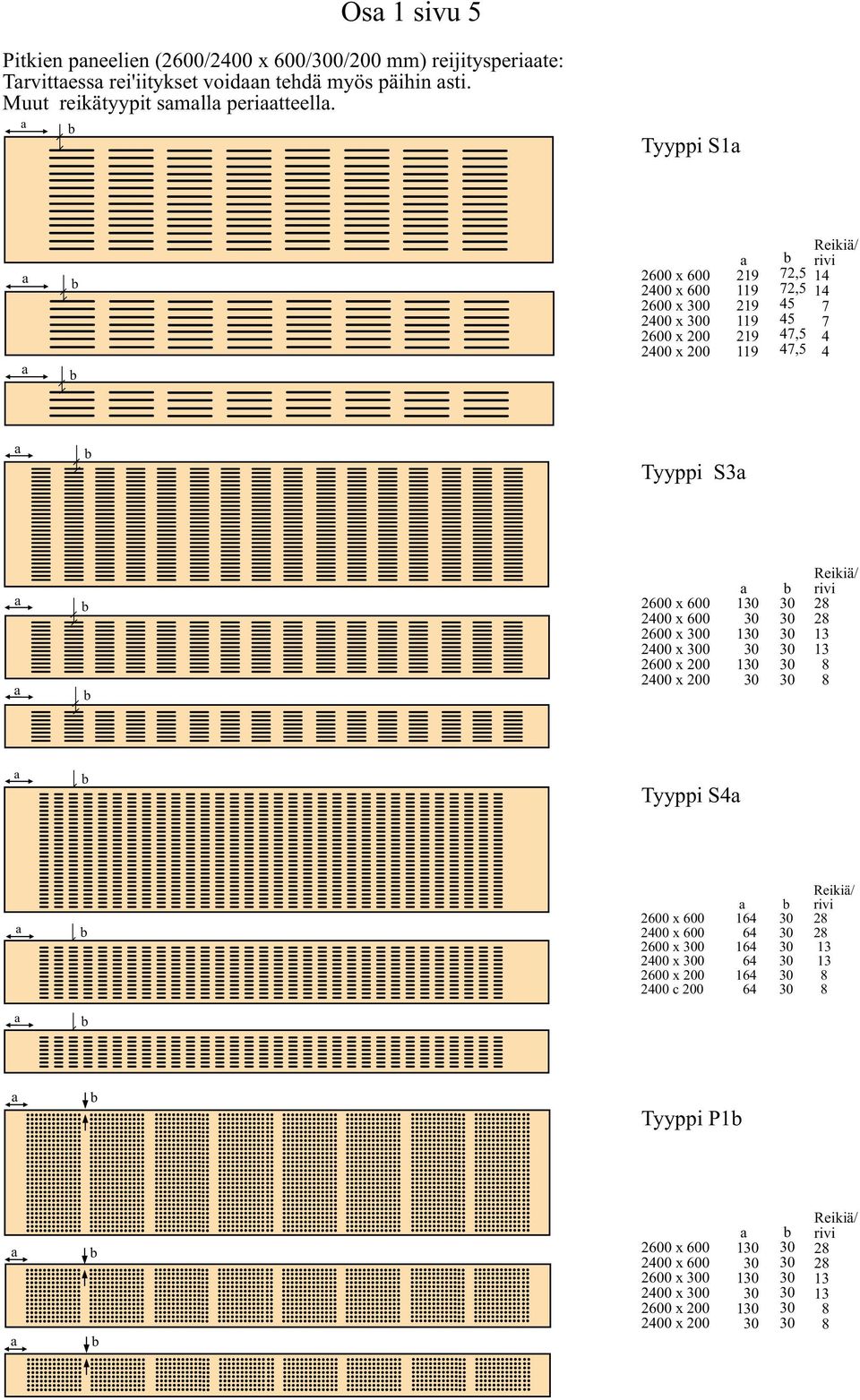

7 Osa 1 sivu 5 Pitkien paneelien (2600/2400 x 600/0/200 mm) reijitysperiaate: Tarvittaessa rei'iitykset voidaan tehdä myös päihin asti. Muut reikätyypit samalla periaatteella. a b Tyyppi S1a a a b b 2600 x x x x x x 200 a b 72,5 72, ,5 47,5 Reikiä/ rivi a b Tyyppi S3a a a b b 2600 x x x x x x 200 a b Reikiä/ rivi a b Tyyppi S4a a b 2600 x x x x x c 200 a b Reikiä/ rivi a b a b Tyyppi P1b a a b b 2600 x x x x x x 200 a b Reikiä/ rivi

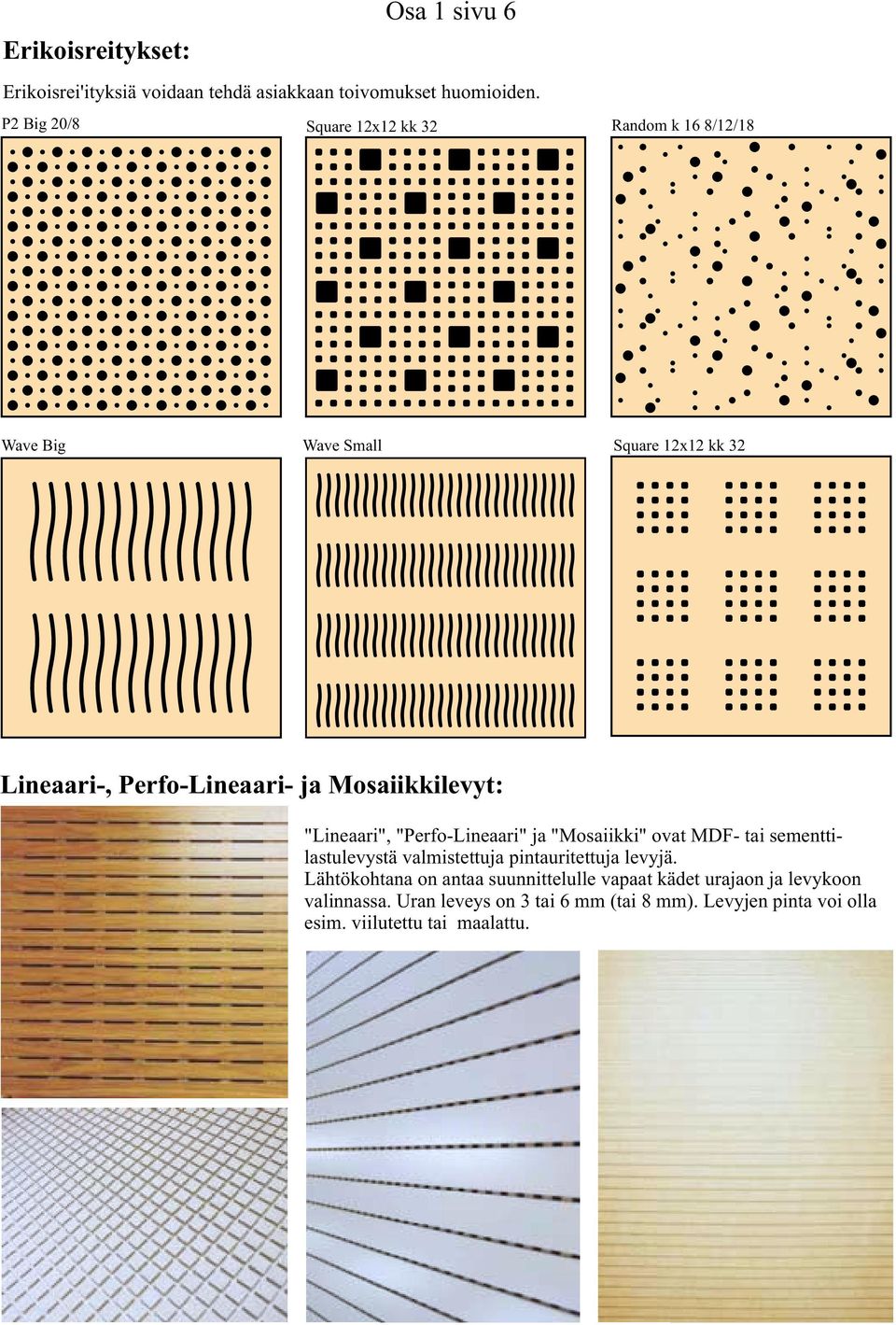

8 Erikoisreitykset: Osa 1 sivu 6 Erikoisrei'ityksiä voidaan tehdä asiakkaan toivomukset huomioiden. P2 Big 20/8 Random k 16 8/12/18 Square 12x12 kk 32 Wave Big Wave Small Square 12x12 kk 32 Lineaari-, Perfo-Lineaari- ja Mosaiikkilevyt: "Lineaari", "Perfo-Lineaari" ja "Mosaiikki" ovat MDF- tai sementtilastulevystä valmistettuja pintauritettuja levyjä. Lähtökohtana on antaa suunnittelulle vapaat kädet urajaon ja levykoon valinnassa. Uran leveys on 3 tai 6 mm (tai 8 mm). Levyjen pinta voi olla esim. viilutettu tai maalattu.

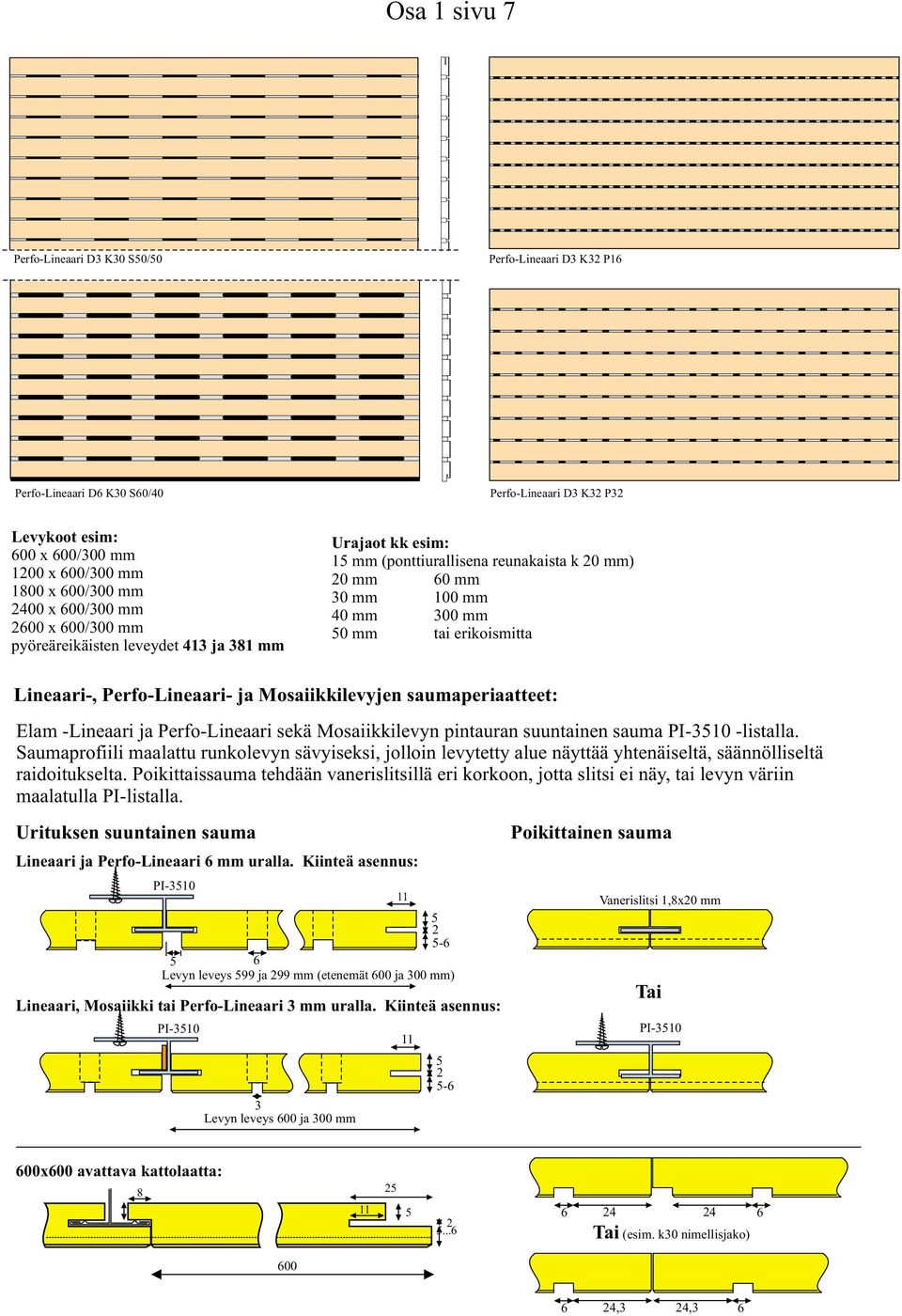

9 Osa 1 sivu 7 Perfo-Lineaari D3 K S50/50 Perfo-Lineaari D3 K32 P16 Perfo-Lineaari D6 K S60/40 Perfo-Lineaari D3 K32 P32 Levykoot esim: 600 x 600/0 mm 1200 x 600/0 mm 1800 x 600/0 mm 2400 x 600/0 mm 2600 x 600/0 mm pyöreäreikäisten leveydet 413 ja 381 mm Urajaot kk esim: 15 mm (ponttiurallisena reunakaista k 20 mm) 20 mm 60 mm mm 100 mm 40 mm 0 mm 50 mm tai erikoismitta Lineaari-, Perfo-Lineaari- ja Mosaiikkilevyjen saumaperiaatteet: Elam -Lineaari ja Perfo-Lineaari sekä Mosaiikkilevyn pintauran suuntainen sauma PI listalla. Saumaprofiili maalattu runkolevyn sävyiseksi, jolloin levytetty alue näyttää yhtenäiseltä, säännölliseltä raidoitukselta. Poikittaissauma tehdään vanerislitsillä eri korkoon, jotta slitsi ei näy, tai levyn väriin maalatulla PI-listalla. Urituksen suuntainen sauma Lineaari ja Perfo-Lineaari 6 mm uralla. Kiinteä asennus: PI Levyn leveys 599 ja 299 mm (etenemät 600 ja 0 mm) Lineaari, Mosaiikki tai Perfo-Lineaari 3 mm uralla. Kiinteä asennus: PI Poikittainen sauma Vanerislitsi 1,8x20 mm Tai PI Levyn leveys 600 ja 0 mm x600 avattava kattolaatta: 8 5, Tai (esim. k nimellisjako) ,3 24,3 6

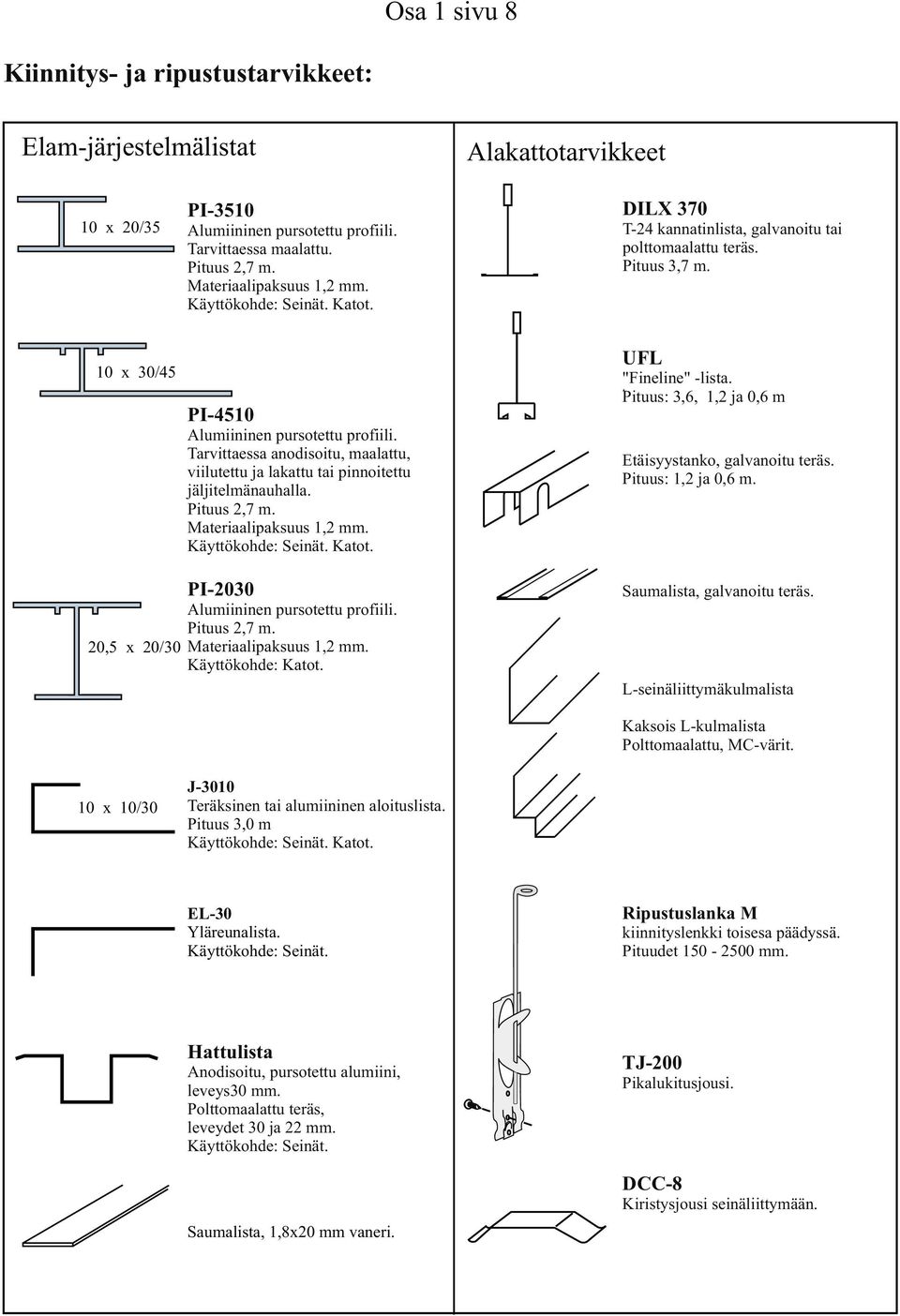

10 Osa 1 sivu 8 Kiinnitys- ja ripustustarvikkeet: Elam-järjestelmälistat Alakattotarvikkeet 10 x 20/35 PI-3510 Alumiininen pursotettu profiili. Tarvittaessa maalattu. Pituus 2,7 m. Materiaalipaksuus 1,2 mm. Käyttökohde: Seinät. Katot. DILX 370 T-24 kannatinlista, galvanoitu tai polttomaalattu teräs. Pituus 3,7 m. 10 x /45 PI-4510 Alumiininen pursotettu profiili. Tarvittaessa anodisoitu, maalattu, viilutettu ja lakattu tai pinnoitettu jäljitelmänauhalla. Pituus 2,7 m. Materiaalipaksuus 1,2 mm. Käyttökohde: Seinät. Katot. UFL "Fineline" -lista.. Pituus: 3,6, 1,2 ja 0,6 m Etäisyystanko, galvanoitu teräs. Pituus: 1,2 ja 0,6 m. 20,5 x 20/ PI-20 Alumiininen pursotettu profiili. Pituus 2,7 m. Materiaalipaksuus 1,2 mm. Käyttökohde: Katot. Saumalista, galvanoitu teräs. L-seinäliittymäkulmalista Kaksois L-kulmalista Polttomaalattu, MC-värit. 10 x 10/ J-10 Teräksinen tai alumiininen aloituslista. Pituus 3,0 m Käyttökohde: Seinät. Katot. EL- Yläreunalista. Käyttökohde: Seinät. Ripustuslanka M kiinnityslenkki toisesa päädyssä. Pituudet mm. Hattulista Anodisoitu, pursotettu alumiini, leveys mm. Polttomaalattu teräs, leveydet ja 22 mm. Käyttökohde: Seinät. Saumalista, 1,8x20 mm vaneri. TJ-200 Pikalukitusjousi. DCC-8 Kiristysjousi seinäliittymään.

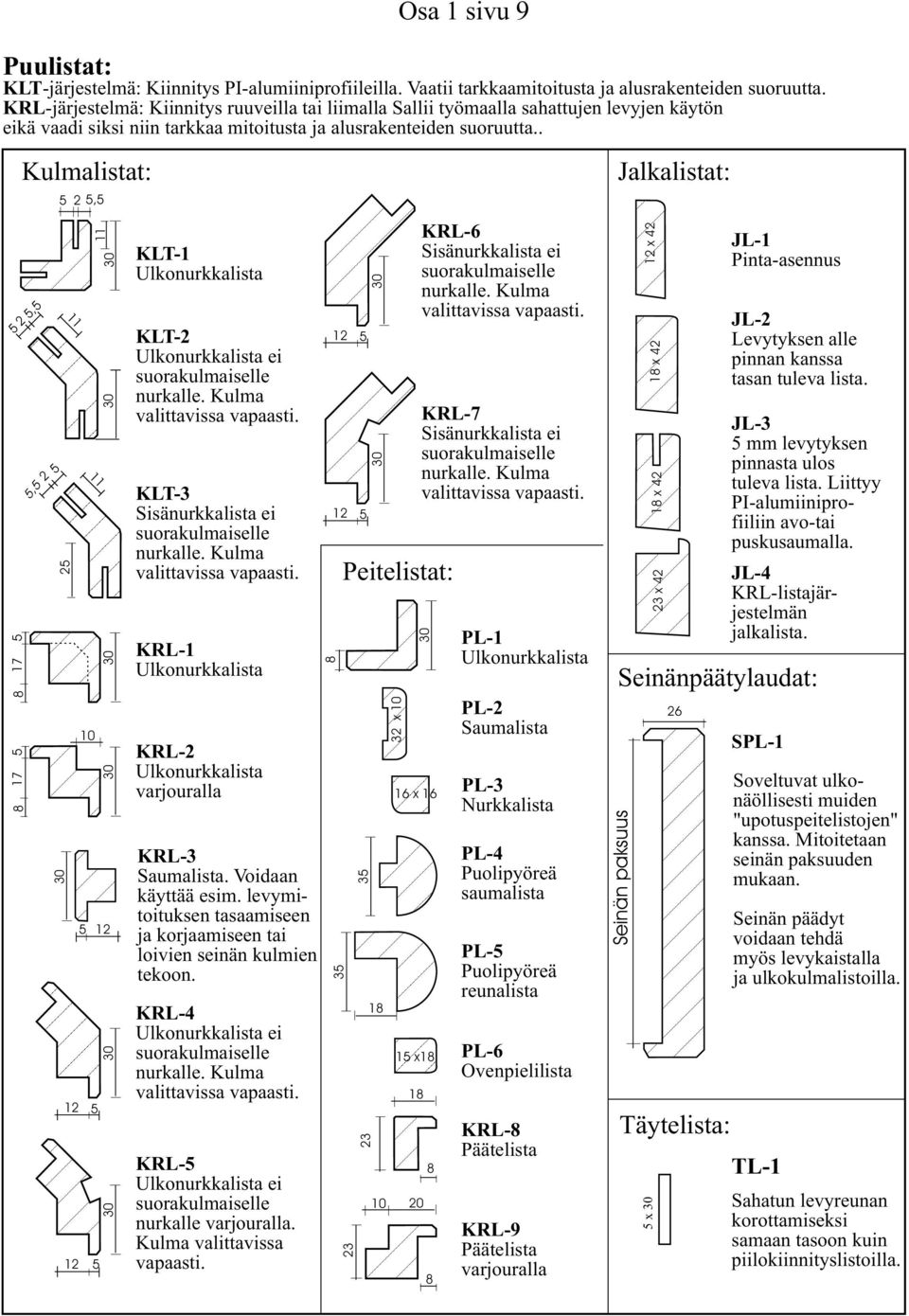

11 Puulistat: KLT-järjestelmä: Kiinnitys PI-alumiiniprofiileilla. Vaatii tarkkaamitoitusta ja alusrakenteiden suoruutta. KRL-järjestelmä: Kiinnitys ruuveilla tai liimalla Sallii työmaalla sahattujen levyjen käytön eikä vaadi siksi niin tarkkaa mitoitusta ja alusrakenteiden suoruutta.. 5 Kulmalistat: 5 2 5,5 5, , KLT-1 Ulkonurkkalista KLT-2 Ulkonurkkalista ei suorakulmaiselle nurkalle. Kulma valittavissa vapaasti. KLT-3 Sisänurkkalista ei suorakulmaiselle nurkalle. Kulma valittavissa vapaasti. KRL-1 Ulkonurkkalista KRL-2 Ulkonurkkalista varjouralla KRL-3 Saumalista. Voidaan käyttää esim. levymitoituksen tasaamiseen ja korjaamiseen tai loivien seinän kulmien tekoon. KRL-4 Ulkonurkkalista ei suorakulmaiselle nurkalle. Kulma valittavissa vapaasti. KRL-5 Ulkonurkkalista ei suorakulmaiselle nurkalle varjouralla. Kulma valittavissa vapaasti Peitelistat: x 10 Osa 1 sivu 9 KRL-6 Sisänurkkalista ei suorakulmaiselle nurkalle. Kulma valittavissa vapaasti. KRL-7 Sisänurkkalista ei suorakulmaiselle nurkalle. Kulma valittavissa vapaasti. 16x16 15 x PL-1 Ulkonurkkalista PL-2 Saumalista PL-3 Nurkkalista PL-4 Puolipyöreä saumalista PL-5 Puolipyöreä reunalista PL-6 Ovenpielilista KRL-8 Päätelista KRL-9 Päätelista varjouralla Seinän paksuus Jalkalistat: 12x42 18x42 18x42 23x42 26 JL-1 Pinta-asennus JL-2 Levytyksen alle pinnan kanssa tasan tuleva lista. JL-3 5 mm levytyksen pinnasta ulos tuleva lista. Liittyy PI-alumiiniprofiiliin avo-tai puskusaumalla. JL-4 KRL-listajärjestelmän jalkalista. Seinänpäätylaudat: Täytelista: 5x SPL-1 Soveltuvat ulkonäöllisesti muiden "upotuspeitelistojen" kanssa. Mitoitetaan seinän paksuuden mukaan. Seinän päädyt voidaan tehdä myös levykaistalla ja ulkokulmalistoilla. TL-1 Sahatun levyreunan korottamiseksi samaan tasoon kuin piilokiinnityslistoilla.

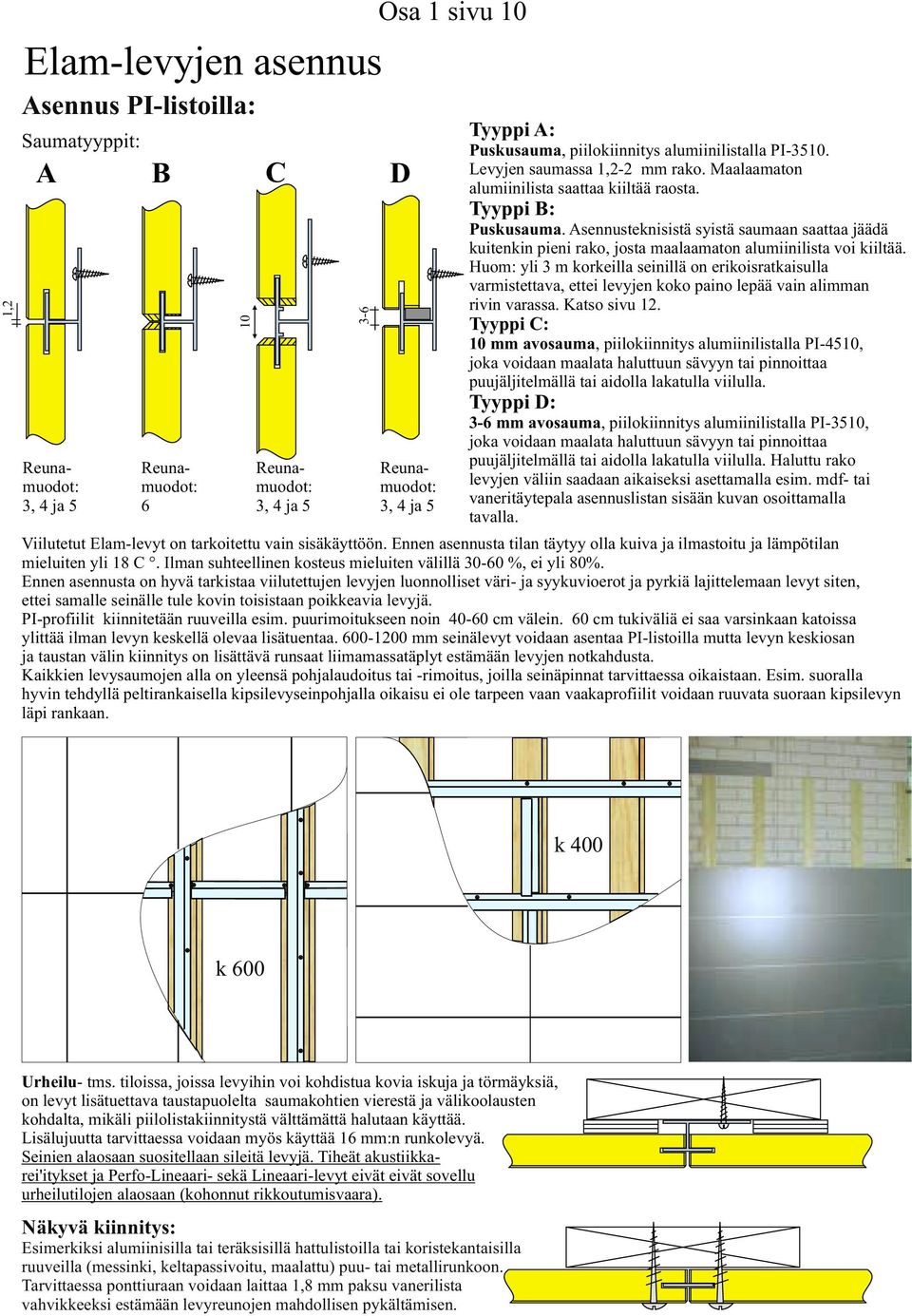

12 1,2 Elam-levyjen asennus Asennus PI-listoilla: Saumatyyppit: A Reunamuodot: 3,4ja5 B Reunamuodot: 6 10 C Reunamuodot: 3,4ja5 3-6 Osa 1 sivu 10 D Reunamuodot: 3,4ja5 Tyyppi A: Puskusauma, piilokiinnitys alumiinilistalla PI Levyjen saumassa 1,2-2 mm rako. Maalaamaton alumiinilista saattaa kiiltää raosta. Tyyppi B: Puskusauma. Asennusteknisistä syistä saumaan saattaa jäädä kuitenkin pieni rako, josta maalaamaton alumiinilista voi kiiltää. Huom: yli 3 m korkeilla seinillä on erikoisratkaisulla varmistettava, ettei levyjen koko paino lepää vain alimman rivin varassa. Katso sivu 12. Tyyppi C: 10 mm avosauma, piilokiinnitys alumiinilistalla PI-4510, joka voidaan maalata haluttuun sävyyn tai pinnoittaa puujäljitelmällä tai aidolla lakatulla viilulla. Tyyppi D: 3-6 mm avosauma, piilokiinnitys alumiinilistalla PI-3510, joka voidaan maalata haluttuun sävyyn tai pinnoittaa puujäljitelmällä tai aidolla lakatulla viilulla. Haluttu rako levyjen väliin saadaan aikaiseksi asettamalla esim. mdf- tai vaneritäytepala asennuslistan sisään kuvan osoittamalla tavalla. Viilutetut Elam-levyt on tarkoitettu vain sisäkäyttöön. Ennen asennusta tilan täytyy olla kuiva ja ilmastoitu ja lämpötilan mieluiten yli 18 C. Ilman suhteellinen kosteus mieluiten välillä -60 %, ei yli 80%. Ennen asennusta on hyvä tarkistaa viilutettujen levyjen luonnolliset väri- ja syykuvioerot ja pyrkiä lajittelemaan levyt siten, ettei samalle seinälle tule kovin toisistaan poikkeavia levyjä. PI-profiilit kiinnitetään ruuveilla esim. puurimoitukseen noin cm välein. 60 cm tukiväliä ei saa varsinkaan katoissa ylittää ilman levyn keskellä olevaa lisätuentaa mm seinälevyt voidaan asentaa PI-listoilla mutta levyn keskiosan ja taustan välin kiinnitys on lisättävä runsaat liimamassatäplyt estämään levyjen notkahdusta. Kaikkien levysaumojen alla on yleensä pohjalaudoitus tai -rimoitus, joilla seinäpinnat tarvittaessa oikaistaan. Esim. suoralla hyvin tehdyllä peltirankaisella kipsilevyseinpohjalla oikaisu ei ole tarpeen vaan vaakaprofiilit voidaan ruuvata suoraan kipsilevyn läpi rankaan. k 400 k 600 Urheilu- tms. tiloissa, joissa levyihin voi kohdistua kovia iskuja ja törmäyksiä, on levyt lisätuettava taustapuolelta saumakohtien vierestä ja välikoolausten kohdalta, mikäli piilolistakiinnitystä välttämättä halutaan käyttää. Lisälujuutta tarvittaessa voidaan myös käyttää 16 mm:n runkolevyä. Seinien alaosaan suositellaan sileitä levyjä. Tiheät akustiikkarei'itykset ja Perfo-Lineaari- sekä Lineaari-levyt eivät eivät sovellu urheilutilojen alaosaan (kohonnut rikkoutumisvaara). Näkyvä kiinnitys: Esimerkiksi alumiinisilla tai teräksisillä hattulistoilla tai koristekantaisilla ruuveilla (messinki, keltapassivoitu, maalattu) puu- tai metallirunkoon. Tarvittaessa ponttiuraan voidaan laittaa 1,8 mm paksu vanerilista vahvikkeeksi estämään levyreunojen mahdollisen pykältämisen.

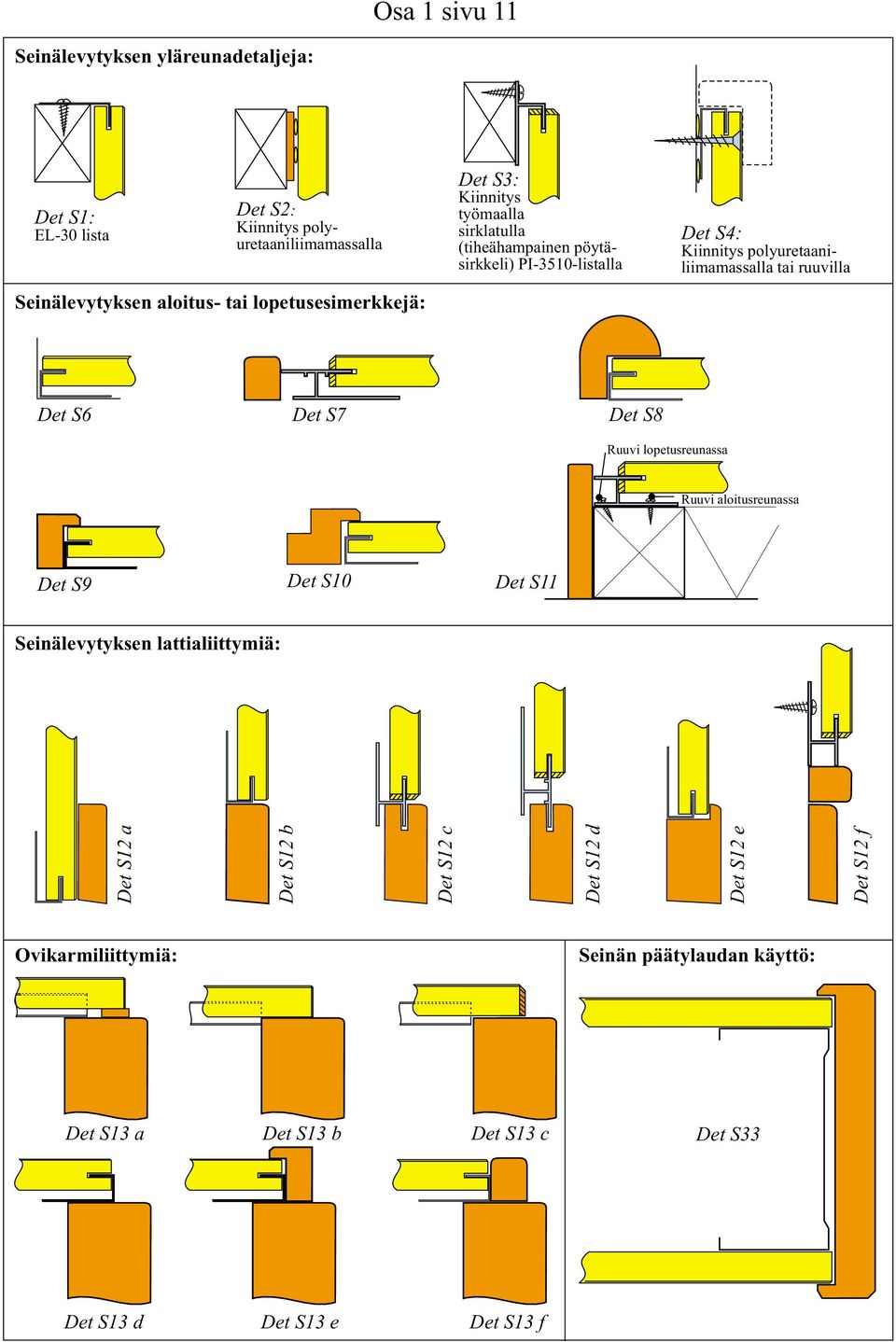

13 Osa 1 sivu 11 Seinälevytyksen yläreunadetaljeja: Det S1: EL- lista Det S2: Kiinnitys polyuretaaniliimamassalla Seinälevytyksen aloitus- tai lopetusesimerkkejä: Det S3: Kiinnitys työmaalla sirklatulla (tiheähampainen pöytäsirkkeli) PI-3510-listalla Det S4: Kiinnitys polyuretaaniliimamassalla tai ruuvilla Det S6 Det S7 Det S8 Ruuvi lopetusreunassa Ruuvi aloitusreunassa Det S9 Det S10 Det S11 Seinälevytyksen lattialiittymiä: Det S12a Det S12b Det S12c Det S12d Det S12e Det S12f Ovikarmiliittymiä: Seinän päätylaudan käyttö: Det S13 a Det S13 b Det S13 c Det S33 Det S13 d Det S13 e Det S13 f

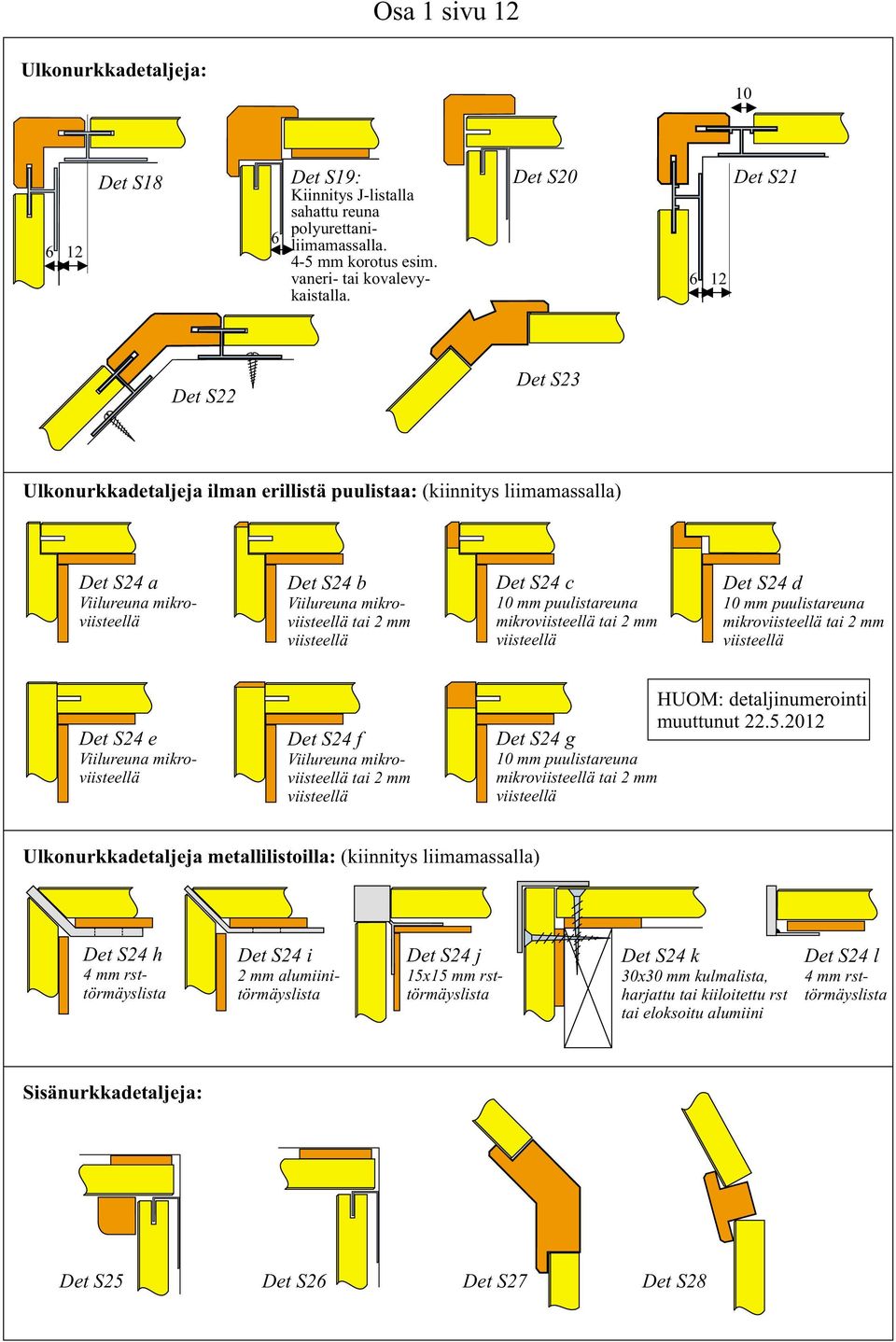

14 Osa 1 sivu 12 Ulkonurkkadetaljeja: Det S18 6 Det S19: Kiinnitys J-listalla sahattu reuna polyurettaniliimamassalla. 4-5 mm korotus esim. vaneri- tai kovalevykaistalla. Det S Det S21 Det S22 Det S23 Ulkonurkkadetaljeja ilman erillistä puulistaa: (kiinnitys liimamassalla) Det S24 a Viilureuna mikroviisteellä Det S24 b Viilureuna mikroviisteellä tai 2 mm viisteellä Det S24 c 10 mm puulistareuna mikroviisteellä tai 2 mm viisteellä Det S24 d 10 mm puulistareuna mikroviisteellä tai 2 mm viisteellä Det S24 e Viilureuna mikroviisteellä Det S24 f Viilureuna mikroviisteellä tai 2 mm viisteellä HUOM: detaljinumerointi muuttunut Det S24 g 10 mm puulistareuna mikroviisteellä tai 2 mm viisteellä Ulkonurkkadetaljeja metallilistoilla: (kiinnitys liimamassalla) Det S24 h 4 mm rsttörmäyslista Det S24 i 2 mm alumiinitörmäyslista Det S24 j 15x15 mm rsttörmäyslista Det S24 k x mm kulmalista, harjattu tai kiiloitettu rst tai eloksoitu alumiini Det S24 l 4 mm rsttörmäyslista Sisänurkkadetaljeja: Det S25 Det S26 Det S27 Det S28

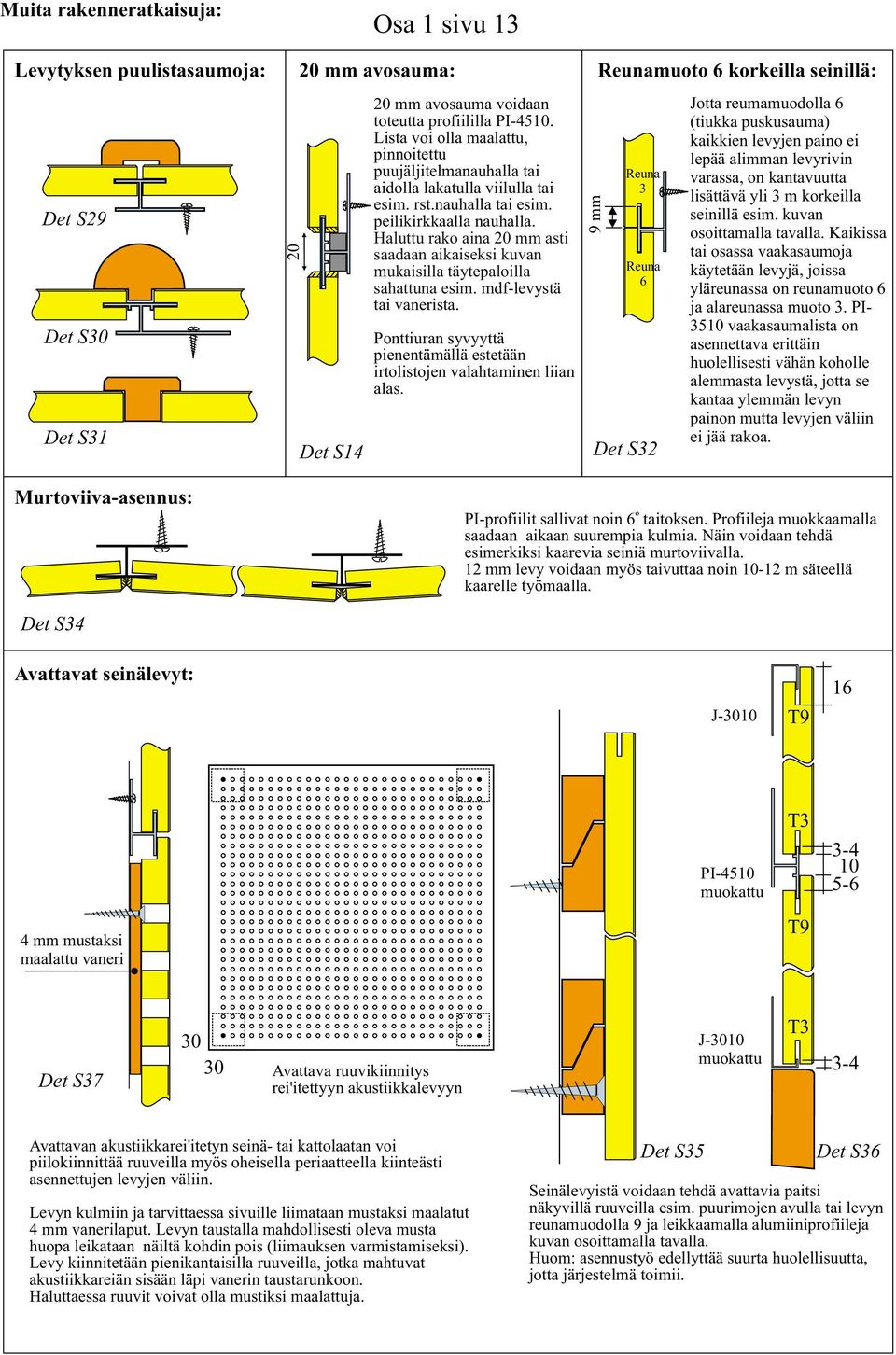

15 Muita rakenneratkaisuja: Levytyksen puulistasaumoja: Det S29 Det S Det S31 Murtoviiva-asennus: mm avosauma: Det S14 Osa 1 sivu mm avosauma voidaan toteutta profiililla PI Lista voi olla maalattu, pinnoitettu puujäljitelmanauhalla tai aidolla lakatulla viilulla tai esim. rst.nauhalla tai esim. peilikirkkaalla nauhalla. Haluttu rako aina 20 mm asti saadaan aikaiseksi kuvan mukaisilla täytepaloilla sahattuna esim. mdf-levystä tai vanerista. Ponttiuran syvyyttä pienentämällä estetään irtolistojen valahtaminen liian alas. 9mm Reunamuoto 6 korkeilla seinillä: Reuna 3 Reuna 6 Det S32 Jotta reumamuodolla 6 (tiukka puskusauma) kaikkien levyjen paino ei lepää alimman levyrivin varassa, on kantavuutta lisättävä yli 3 m korkeilla seinillä esim. kuvan osoittamalla tavalla. Kaikissa tai osassa vaakasaumoja käytetään levyjä, joissa yläreunassa on reunamuoto 6 ja alareunassa muoto 3. PI vaakasaumalista on asennettava erittäin huolellisesti vähän koholle alemmasta levystä, jotta se kantaa ylemmän levyn painon mutta levyjen väliin ei jää rakoa. o PI-profiilit sallivat noin 6 taitoksen. Profiileja muokkaamalla saadaan aikaan suurempia kulmia. Näin voidaan tehdä esimerkiksi kaarevia seiniä murtoviivalla. 12 mm levy voidaan myös taivuttaa noin m säteellä kaarelle työmaalla. Det S34 Avattavat seinälevyt: J-10 T9 16 PI-4510 muokattu T mm mustaksi maalattu vaneri T9 Det S37 Avattava ruuvikiinnitys rei'itettyyn akustiikkalevyyn J-10 muokattu T3 3-4 Avattavan akustiikkarei'itetyn seinä- tai kattolaatan voi piilokiinnittää ruuveilla myös oheisella periaatteella kiinteästi asennettujen levyjen väliin. Levyn kulmiin ja tarvittaessa sivuille liimataan mustaksi maalatut 4 mm vanerilaput. Levyn taustalla mahdollisesti oleva musta huopa leikataan näiltä kohdin pois (liimauksen varmistamiseksi). Levy kiinnitetään pienikantaisilla ruuveilla, jotka mahtuvat akustiikkareiän sisään läpi vanerin taustarunkoon. Haluttaessa ruuvit voivat olla mustiksi maalattuja. Det S35 Det S36 Seinälevyistä voidaan tehdä avattavia paitsi näkyvillä ruuveilla esim. puurimojen avulla tai levyn reunamuodolla 9 ja leikkaamalla alumiiniprofiileja kuvan osoittamalla tavalla. Huom: asennustyö edellyttää suurta huolellisuutta, jotta järjestelmä toimii.

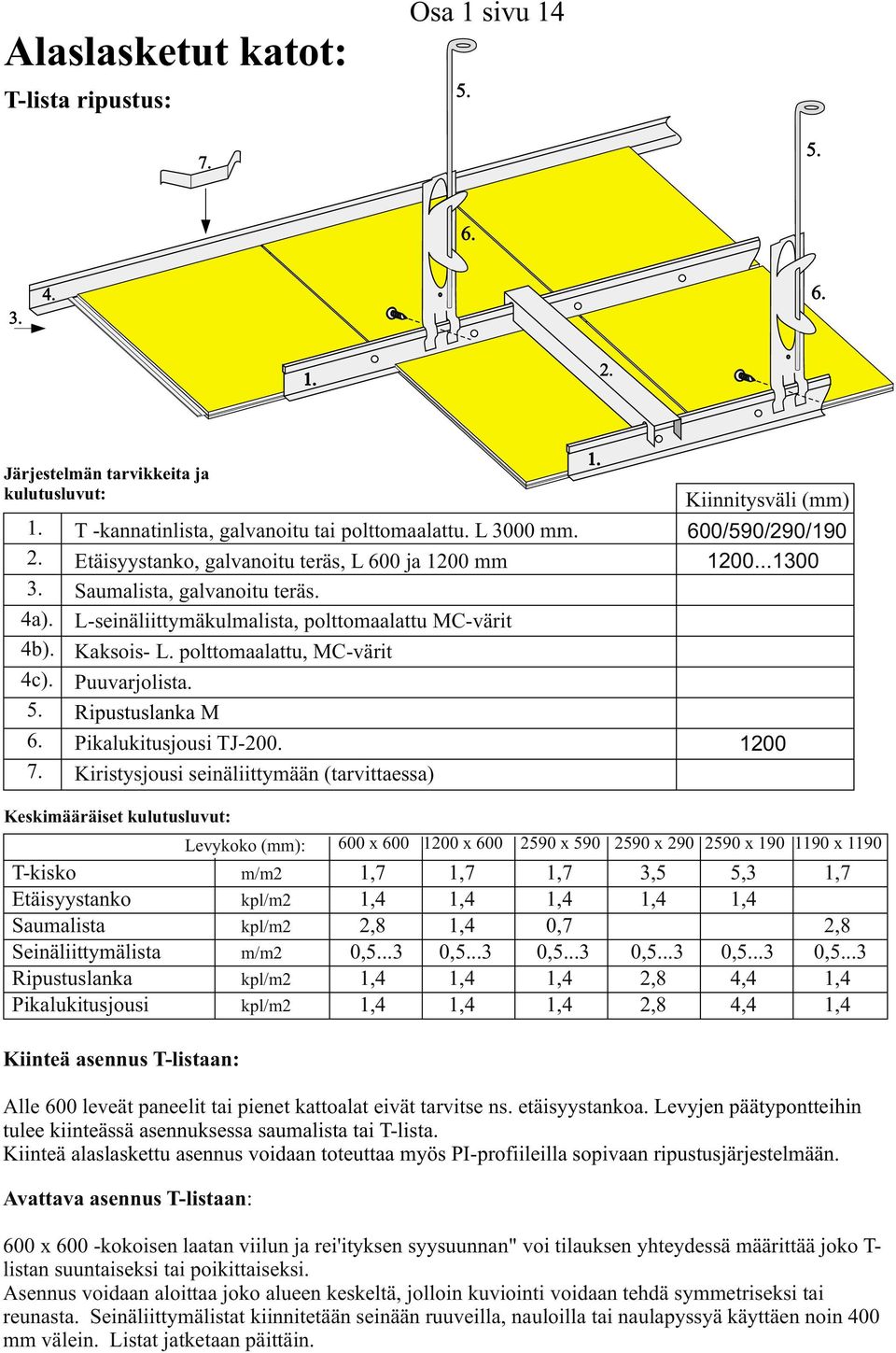

16 Alaslasketut katot: T-lista ripustus: Osa 1 sivu Järjestelmän tarvikkeita ja kulutusluvut: Kiinnitysväli (mm) 1. T -kannatinlista, galvanoitu tai polttomaalattu. L 00 mm. 600/590/290/ Etäisyystanko, galvanoitu teräs, L 600 ja 1200 mm Saumalista, galvanoitu teräs. 4a). L-seinäliittymäkulmalista, polttomaalattu MC-värit 4b). Kaksois- L. polttomaalattu, MC-värit 4c). Puuvarjolista. 5. Ripustuslanka M 6. Pikalukitusjousi TJ Kiristysjousi seinäliittymään (tarvittaessa) Keskimääräiset kulutusluvut: Levykoko (mm): 600 x x x x x x 1190 T-kisko m/m2 1,7 1,7 1,7 3,5 5,3 1,7 Etäisyystanko kpl/m2 1,4 1,4 1,4 1,4 1,4 Saumalista kpl/m2 2,8 1,4 0,7 2,8 Seinäliittymälista m/m2 0, , , , , ,5...3 Ripustuslanka kpl/m2 1,4 1,4 1,4 2,8 4,4 1,4 Pikalukitusjousi kpl/m2 1,4 1,4 1,4 2,8 4,4 1,4 Kiinteä asennus T-listaan: Alle 600 leveät paneelit tai pienet kattoalat eivät tarvitse ns. etäisyystankoa. Levyjen päätypontteihin tulee kiinteässä asennuksessa saumalista tai T-lista. Kiinteä alaslaskettu asennus voidaan toteuttaa myös PI-profiileilla sopivaan ripustusjärjestelmään. Avattava asennus T-listaan: 600 x 600 -kokoisen laatan viilun ja rei'ityksen syysuunnan" voi tilauksen yhteydessä määrittää joko T- listan suuntaiseksi tai poikittaiseksi. Asennus voidaan aloittaa joko alueen keskeltä, jolloin kuviointi voidaan tehdä symmetriseksi tai reunasta. Seinäliittymälistat kiinnitetään seinään ruuveilla, nauloilla tai naulapyssyä käyttäen noin 400 mm välein. Listat jatketaan päittäin. 1.

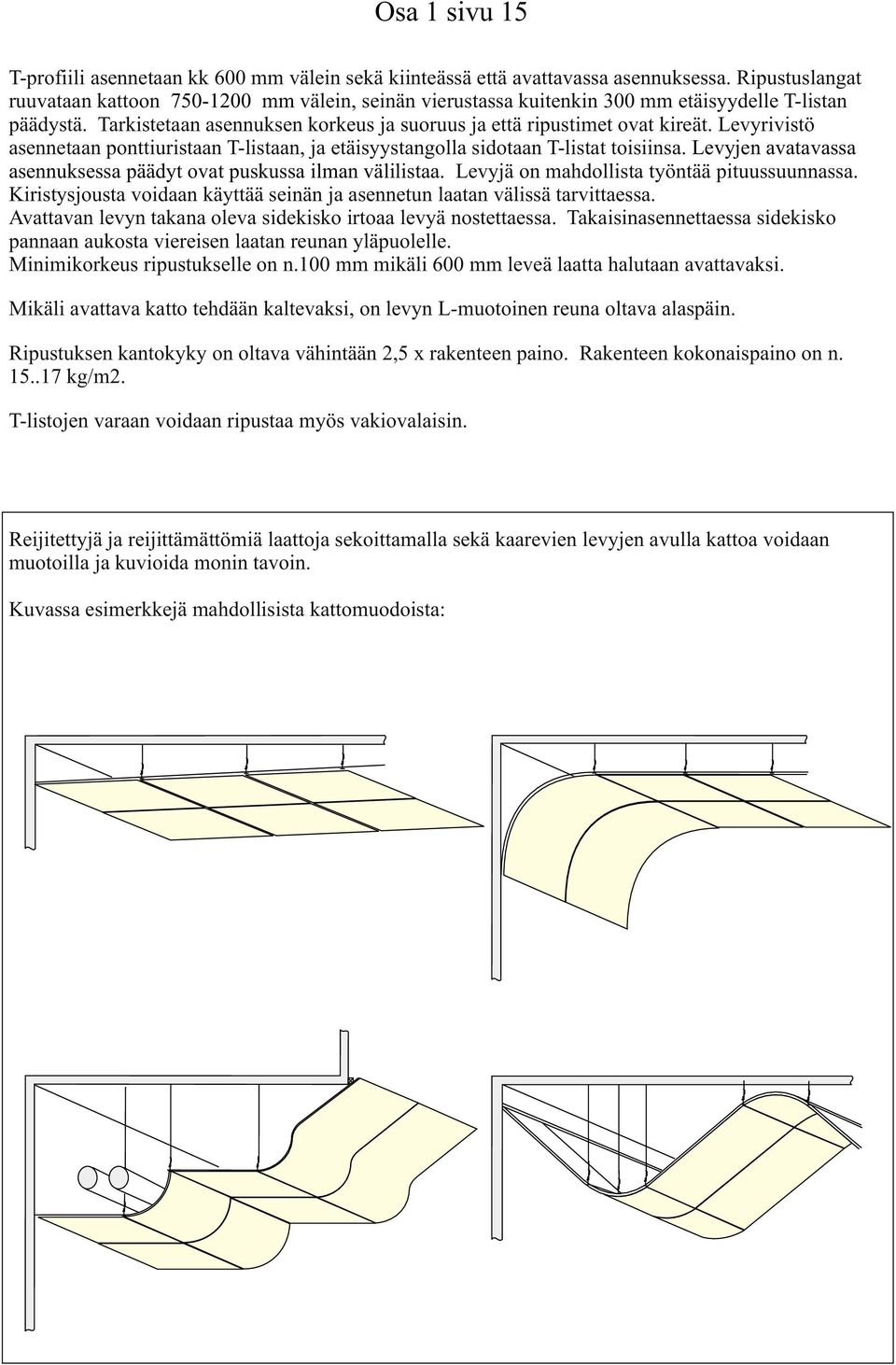

17 Osa 1 sivu 15 T-profiili asennetaan kk 600 mm välein sekä kiinteässä että avattavassa asennuksessa. Ripustuslangat ruuvataan kattoon mm välein, seinän vierustassa kuitenkin 0 mm etäisyydelle T-listan päädystä. Tarkistetaan asennuksen korkeus ja suoruus ja että ripustimet ovat kireät. Levyrivistö asennetaan ponttiuristaan T-listaan, ja etäisyystangolla sidotaan T-listat toisiinsa. Levyjen avatavassa asennuksessa päädyt ovat puskussa ilman välilistaa. Levyjä on mahdollista työntää pituussuunnassa. Kiristysjousta voidaan käyttää seinän ja asennetun laatan välissä tarvittaessa. Avattavan levyn takana oleva sidekisko irtoaa levyä nostettaessa. Takaisinasennettaessa sidekisko pannaan aukosta viereisen laatan reunan yläpuolelle. Minimikorkeus ripustukselle on n.100 mm mikäli 600 mm leveä laatta halutaan avattavaksi. Mikäli avattava katto tehdään kaltevaksi, on levyn L-muotoinen reuna oltava alaspäin. Ripustuksen kantokyky on oltava vähintään 2,5 x rakenteen paino. Rakenteen kokonaispaino on n kg/m2. T-listojen varaan voidaan ripustaa myös vakiovalaisin. Reijitettyjä ja reijittämättömiä laattoja sekoittamalla sekä kaarevien levyjen avulla kattoa voidaan muotoilla ja kuvioida monin tavoin. Kuvassa esimerkkejä mahdollisista kattomuodoista:

18 Osa 1 sivu 16 Seinäliittymiä: L-lista Puulista Det AK 1 Det AK 2 Det AK 5 Kaksois L-lista T-listan päätyreuna ei välttämättä vaadi liittymälistaa. Det AK 3 Det AK 4 Det AK 6 Avattava kattolaatta piiloripustuksella (reunamuoto 7): 600 Reunamuoto Reunamuoto 1 Reunamuoto 1 Reunamuoto 7 Reunojen järjestys ja suositeltava viilun syysuunta avattavissa laatoissa.600x600 mm. Isompaa levykokoa ei avattavissa laatoissa suositella. Syysuunta ja reijityssuunta voidaan haluttaessa kääntää 90 o. MITOITUS T-24 profiiliin (Mått för T24-takprofil) 25 5, Det AK 13 a MITOITUS Chicago Metalic Z 151 profiiliin 20 5, Det AK 13 b 1:1

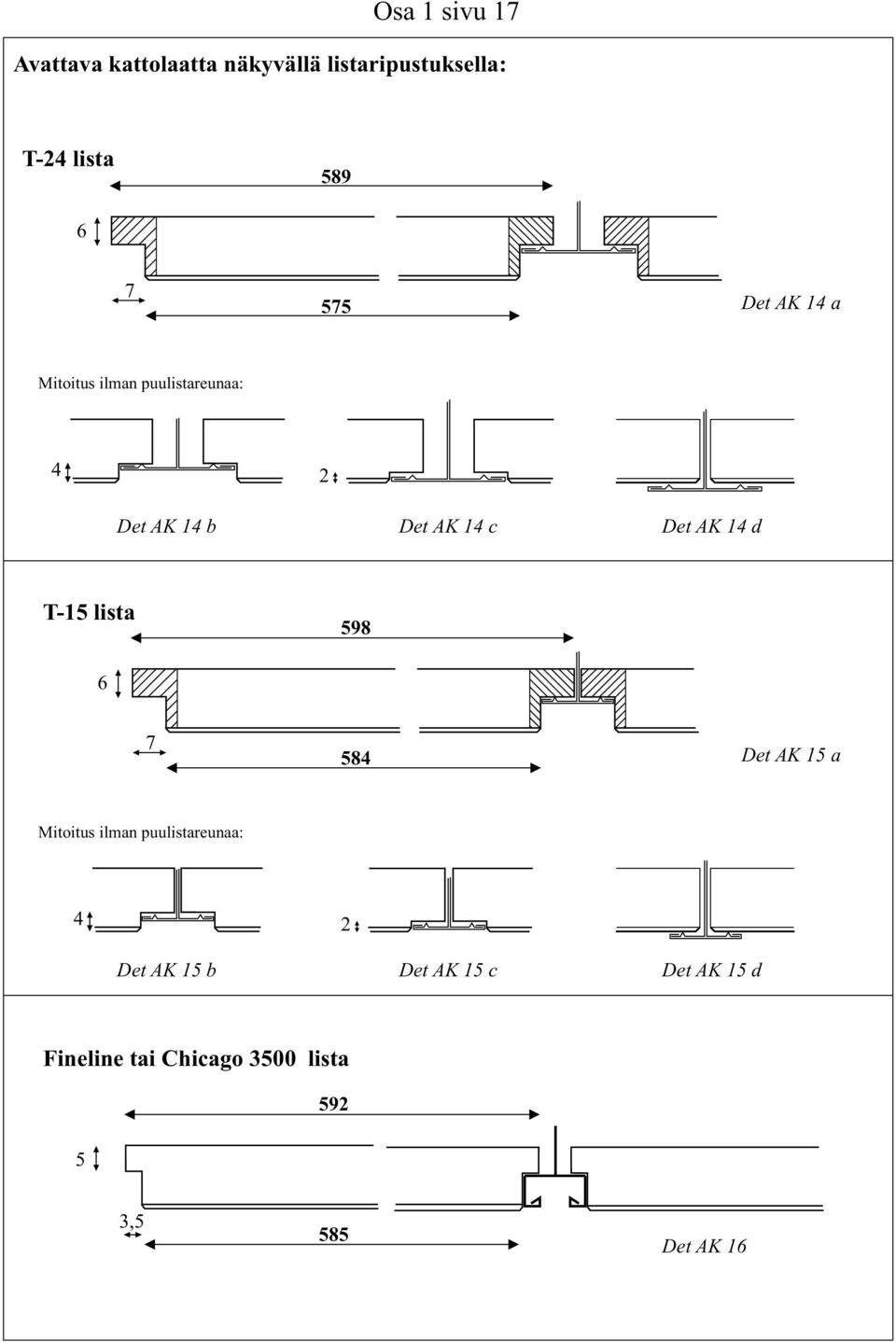

19 Osa 1 sivu 17 Avattava kattolaatta näkyvällä listaripustuksella: T-24 lista DetAK14a Mitoitus ilman puulistareunaa: 4 2 Det AK 14 b Det AK 14 c Det AK 14 d T-15 lista DetAK15a Mitoitus ilman puulistareunaa: 4 2 Det AK 15 b Det AK 15 c Det AK 15 d Fineline tai Chicago 3500 lista ,5 585 Det AK 16

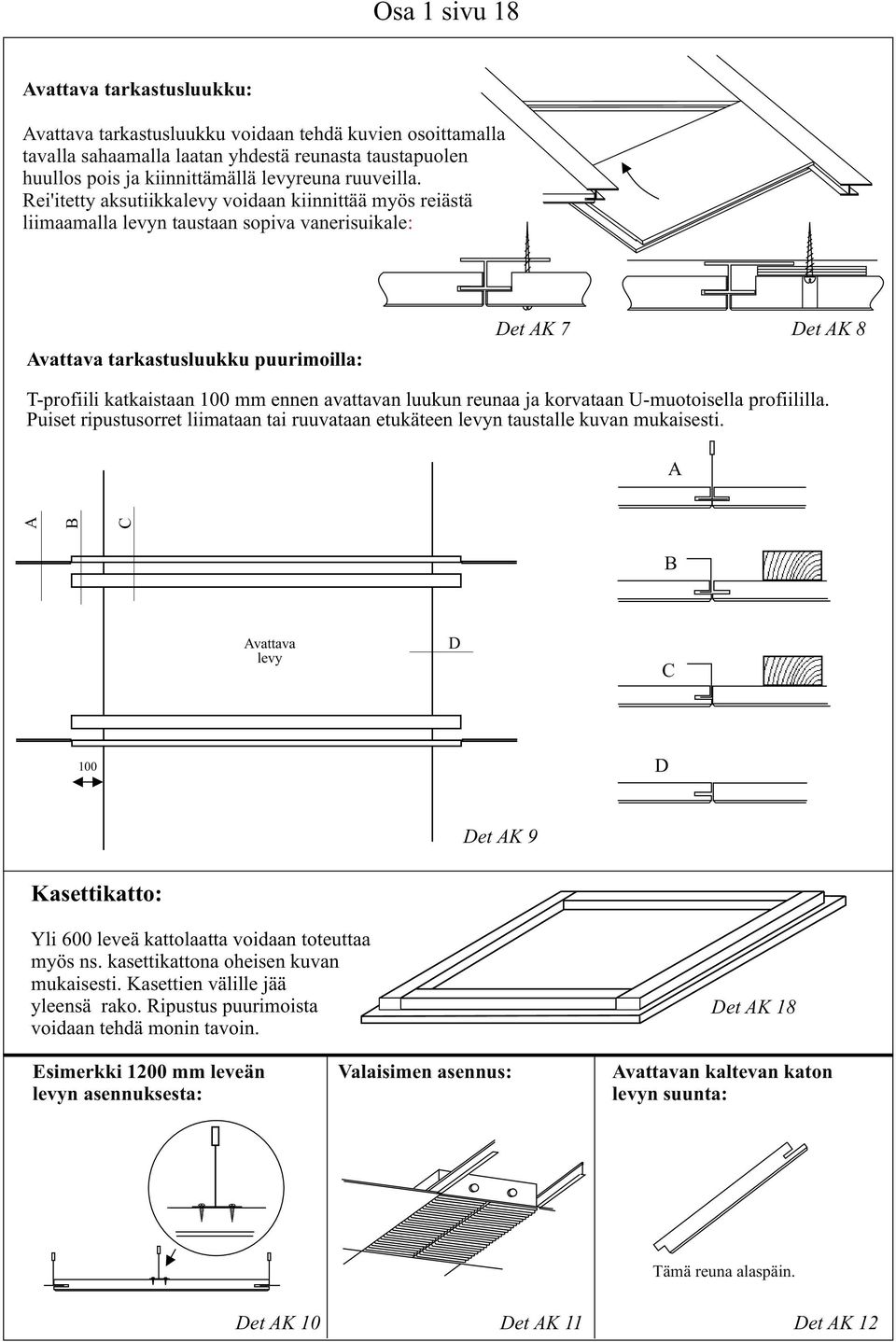

20 Osa 1 sivu 18 Avattava tarkastusluukku: Avattava tarkastusluukku voidaan tehdä kuvien osoittamalla tavalla sahaamalla laatan yhdestä reunasta taustapuolen huullos pois ja kiinnittämällä levyreuna ruuveilla. Rei'itetty aksutiikkalevy voidaan kiinnittää myös reiästä liimaamalla levyn taustaan sopiva vanerisuikale: Avattava tarkastusluukku puurimoilla: Det AK 7 Det AK 8 T-profiili katkaistaan 100 mm ennen avattavan luukun reunaa ja korvataan U-muotoisella profiililla. Puiset ripustusorret liimataan tai ruuvataan etukäteen levyn taustalle kuvan mukaisesti. A A B C B Avattava levy D C 100 D Det AK 9 Kasettikatto: Yli 600 leveä kattolaatta voidaan toteuttaa myös ns. kasettikattona oheisen kuvan mukaisesti. Kasettien välille jää yleensä rako. Ripustus puurimoista voidaan tehdä monin tavoin. Det AK 18 Esimerkki 1200 mm leveän levyn asennuksesta: Valaisimen asennus: Avattavan kaltevan katon levyn suunta: Tämä reuna alaspäin. Det AK 10 Det AK 11 Det AK 12

21 Osa 2 Sementtilastulevy

22 Osa 2 Sivu 1 Yleistä Sementtilastulevy on puristettu tasopuristimella puulastuista ja portlandsementistä. 70 %painosta sementtiä % puuta, vastaavasti 65 % tilavuudesta puuta 35% sementtiä. Mineraalit kyllästävät ja ympäröivät puulastun mikä tekee niistä sään, lahottajasienten, termiitin ja palonkestäviä. Ensimmäiset kaupalliset sovellutukset sementin ja puun yhdistelmistä syntyivät jo 19 luvulla ns. lastuvillalevyjen muodossa. Aluksi sideaineena oli magnesiitti, mutta myöhemmin myös portlandsementti. Tiiviin levyn puristaminen puulastuista ja portlandsementistä on kehitetty ja patentoitu amerikkalaisen Elmendorf Research, Inc. tutkimuslaitoksen toimesta Käytäntöön Elmendorfin menetelmää on sovellettu ensimmäisenä Euroopassa Sveitsissä. Pilottitehdas aloitti toimintansa 1968/69 Dietikonissa lähellä Zurichia Durisol AG:n toimesta alkoi täysimittainen tuotanto ( m3/d) Duripanel-levyn nimellä. Tämän jälkeen tehtaita on syntynyt runsaasti ympäri maailmaa. Betonyp -levyjen valmistaja osake-enemmistöltään itävaltalainen Falco Unkarissa on Euroopan suurin sementtilastulevyn valmistaja. Sementtilastulevyjen tekniset ominaisuudet on standardisoitu monissa maissa, joten eri maissa valmistetut levyt vastaavat ominaisuuksiltaan toisiaan. Tunnetuimpia ovat mm: ISO 8335 Cement-Bonded Particleboards - Boards of Portland or equivalent cement reinforced with fibrous wood particles. BS 5669 Particleboard, Part 4. Specification for cement bonded particleboard. GOST sementtilastulevyt. CEN EN 633:1993 Cement-bonded particleboards - Definitions and classification. BETONYP-rakennuslevy yhdistää sementin ja puun parhaat ominaisuudet. Levy on siroteltu ns. muuttuvarakeisesti siten, että hienojakeinen lastu on pinnassa ja koko suurenee mentäessä keskelle päin. Levyn pinnat ovat sileät ja väri on sementin harmaa. Levyn hyviä ominaisuuksia ovat mm.: - sään- pakkasen ja kosteudenkestävyys - palonkestävyys - ääneneristävyys (korkeahko neliöpaino) - lämmöneristävyys (puulastujen ansiosta) - mekaaninen lujuus ja iskunkestävyys - lähes olematon savunmuodostus tulipalossa - sementistä ei vapaudu myrkyllisiä palokaasuja - ei sisällä terveydelle haitallisia aineita - lahoamattomuus ja termiitinkestävyys, ei aiheuta homeitiövaaraa Mitat ja paksuudet Pituus : Leveys: 2600 tai 3200 mm 1200 mm Paksuus Hiomaton Hiottu Neliöpaino 8 ± 0,7 mm 10,4 kg/m2 10 ± 0,7 mm 10 ± 0,3 mm 13 kg/m2 12 ± 0,7 mm 12 ± 0,3 mm 15,6 kg/m2 14 ± 1 mm 14 ± 0,3 mm 18,2 kg/m2 16 ± 1 mm 16 ± 0,3 mm 20,8 kg/m2 18 ± 1 mm 18 ± 0,3 mm 23,4 kg/m2 20 ± 1 mm 26 kg/m2 22 ± 1 mm 22 ± 0,3 mm 28,6 kg/m2 24 ± 1 24 ± 0,3 31,2 kg/m2 26 ± 0,3 mm 33,8 kg/m2 28 ± 1 mm 36,4 kg/m2 ± 0,3 mm 39 kg/m2 32 ± 1 mm 41,6 kg/m2 37 ± 0,3 mm 48,1 kg/m2 40 ± 1 mm 52 kg/m2 Useimpiin tarkoituksiin soveltuu hiomaton levy. Paksuuskalibroitua levyä käytetään pinnoitusalustaksi ja lattioihin, joissa levysaumat voivat näkyä pinnoitteen läpi. Ulkokäyttöön suositellaan hiomatonta levyä sen tiiviin pinnan vuoksi.

23 Karakteristiset lujuusarvot: Osa 2 Sivu 2 Ominaisuus Yksikkö Karakteriset arvot Tiheys kg/m Kosteuspitoisuus % 9 3 Taivutuslujuus MPa 9,0 Vetolujuus MPa 3,12 Puristuslujuus MPa 15,0 Leikkauslujuus levyn tason suunnassa MPa 3,48 Leikkauslujuus kohtisuoraan levyn tasoon MPa 7,96 Pinnan sileys MPa 0,40 Iskun kestävyyslujuus kj/m2 3,9 Taivutuskimmomoduli MPa 00 Vetokimmomoduli MPa 5413 Leikkauskimmomoduli MPa 2431 Sallitut lujuusarvot: Rakennesuunnittelussakäytetäänseuraaviasallittujalujuusarvoja(InstitutfürBautechnik,Berlin) Sallittu taivutuslujuus kohtisuoralle kuormalle N/mm 2 1,8 Sallittu pinnansuuntainen vetolujuus N/mm 2 0,8 Sallittu pinnansuuntainen puristuslujuus N/mm 2 2,5 Taivutuskimmomoduli laskentatarkoituksia varten N/mm Lujuus (N/mm2) Levyn kosteus(%) Lujuus: puristus veto taivutus leikka us isku Kuva 1. Lujuusomonaisuuksien riippuvuus levyn kosteudesta. Kuvasta voidaan nähdä, että puristus- ja taivutuslujuus heikkenevät kosteuden noustessa.veto-, leikkausja iskumurtolujuus riippuvat vain vähän kosteudesta. Iskumurtolujuus, päinvastoin kuin muut ominaisuudet, paranee hiukan kosteuden noustessa. Levyn kosteus toimitettaessa Kuten puutuotteet yleensä, myös Betonyp hakeutuu tasapainokosteuteen ympäröivän ilman kanssa. Levyn sisältämä kosteus riippuu lämpötilasta ja ilman suhteellisesta kosteudesta..

24 Osa 2 Sivu 3 q Kuva 2. Kaksikenttäinen tuenta tasaisella kuormituksella. l l q = tasainen kuorma (kn/mm2) l = tukiväli (cm) Tukivälisuositus eri levynpaksuuksilla ja tasaisilla kuormilla kuvan 2 mukaisessa kuormitustapauksessa. 2 Paksuus Tasainen kuorma (kn /m ). Taipuma l/150. 1,00 1,50 2,00 2,50 3,00 4,00 5,00 6,00 mm Jänneväli ( cm ) Paksuus 2 Tasainen kuorma (kn /m ). Taipuma l/0. 1,00 1,50 2,00 2,50 3,00 4,00 5,00 6,00 mm Jänneväli ( cm ) Naulan ja ruuvin vetolujuudet (N/mm) levystä: Levyn paksuus Levyn pinnasta Levyn reunasta N/mm N/mm Naula Ruuvi 12 mm 18 mm 24 mm 12 mm 18 mm 24 mm 39,2 51,9 81,4 96,1 136,3 158,9 12,7 36,3 23, ,5 90,2

25 Levyn kosteuskäyttäytyminen Osa 2 Sivu 4 6 Levyn tasapainokosteus (%) Levyn kosteus (%) Ilma n suhteellinen kosteus RH (%) Aika (vrk) Kuva 3: Sementtilastulevyn tasapainokosteuden riippuvuus ilman suhteellisesta kosteudesta RH(%),t=20 C. - Kuva 4: BETONYP - -levyn kosteusabsorptio huoneilmasta (t = 20 C, RH = 45 %, kun levy on ensin kyllästetty sateessa. ja kuivattu absoluuttisen kuivaksi. Levyn kosteus (%) Aika (vrk) Levyn kosteus (%) Aika (vrk) Kuva 5. Absoluuttisen kuivan BETONYP - -levyn absorptio kun levy on jatkuvassa sateessa (t=14 C,p=2bar). Kuva 6.Sateessa täysin kyllästetyn levyn kuivuminen huonetilassa (t = 20 C, RH = 50 %). 25 3,00 2,00 Levyn kosteus (%) mm/m 1,00 0,00-1,00-2,00-3, Aika (h) -4,00 RH (%) Beto nyp Lastulevy Kuva 7: Vesiliotuksessa absoluuttisen kuiva levy saavuttaa - maksimikosteuden (27... %) n. 50 tunnissa. Kuva 8: Betonypin ja tavallisen lastulevyn mitan muutos 1 metrin matkalla ilman suhteellisen kosteuden muuttuessa ja levyn saavutettua tasapainokosteuden.

26 Levyn kiinnitys Osa 2 Sivu 5 Oheinen kiinnitystapa on yleinen ohje. Ympäristöministeriön soveltamisesimerkkien mukainen kiinnitys paloteknisesti osastoiville seinille (katso osa 12 Palo- ja äänitekniikkaa) edellyttää kuitenkin mitalle B 150 mm ja mitalle C 250 mm. Käsinnaulauksessa ja ruuvikiinnityksessä suositellaan reiän esiporausta: Naula d = 0,8 x naulan paksuus Ruuvi d = 11,1 x ruuvin paksuus B B C Levyn paksuus mm A mm B mm C mm A Kuva 9: Kiinnityskaavio Betonyp -sementtilastulevyt kiinnitetään alustaan nauloilla, ruuveilla tai hattulistoilla. Vaikka sementtilastulevyn kosteuseläminen on huomattavasti lastulevyä vähäisempää, on liikevara kuitenkin otettava huomioon saumaratkaisuissa. Suositeltava kiinnitystapa on naulakiinnitys esimerkiksi 5 mm avosaumalla. Paloteknisesti sallitaan osastoivissa seinissä avosaumat 10 mm:iin asti, samoin paloteknisesti sallitaan naularivin vähimmäisetäisyydeksi levyn reunasta 10 mm. Suosittelemme kuitenkin 15 mm, mikäli koolauspuu sen sallii. Kosteisiin tiloihin suosittelemme galvanoituja tai ruostumattomia nauloja, ulkotiloihin aina ruostumattomia nauloja. Tehokkaalla paineilmanaulaimella voi naulata suoraan paksujakin levyjä. Käsinnaulauksessa 12 mm ja paksumpiin levyihin sekä ruuvikiinnityksessä on esiporattava reiät kuten yllä on suositeltu. Saumattomien seinäpintojen tekemisessä suositellaan Lastulevy-yhdistyksen ohjeita. Ohjeet voi tilata meiltä. Sahaus Levyjen sahaukseen soveltuu käsi- tai pöytäsirkkeli, jossa on kovametalliterä. Muu vähäinen käsisahaus voidaan tehdä metallisahanterällä tai, mikäli sahaus-reuna jää listan alle piiloon, uraveitsellä ja taittamalla levy. Paras tulos saavutetaan kuvan mukaisilla pyöröterillä, joiden suora ja kulmaan teroitettu hammas vuorottelevat: o Clearance angle = 15 o Cutting angle = 15 Kuva 10. Teräkulmat ja -muodot. Pinnoitettujen levyjen sahaukseen on repeytymisen välttämiseksi syytä käyttää tiheähampaista terää. Rasia- ja muut aukot tehdään reikäsahalla, säädettävällä reikäleikkurilla tai kuviosahalla (koneellinen pistosaha). Levyjen sahauksessa syntyy pölyä, joka jatkuvassa sahaustyössa saattaa haitata työskentelyä. Työskentelyn helpottamiseksi voidaan käyttää pölynpoistolla varustettua sahaa tai keveitä hengityssuojaimia.

27 Maalaus Ennen maalausta levyjen on oltava ehdottoman kuivia, eli käytännössä lämmityskaudella viikkoa lämmitys päällä olevassa tilassa. Sementtilastulevyt voidaan maalata alkaalinkestävillä maaleilla. Sopivia maaleja ovat useimmat lateksimaali (jotkut pigmenttiaineet saattavat muuttaa väriään alkaalisissa olosuhteissa), epoksi- ja polyuretaanimaalit. Märkien tilojen maalauksesta on syytä neuvotella värivalmistajan kanssa. Tapetointi Esimerkiksi lasikuituvahvisteiset tai solumuoviset tapetit soveltuvat hyvin tavallisilla liimaliistereillä kiinnitettynä. Liistereistä useimmat soveltuvat myös emäksisiin olosuhteisiin. Ulkokäyttö Lahon ja hyönteisten kestävyys Testeissä, joita on suoritettu useissa Japanin ja Euroopan instituuteissa (esim. BAM, Bundesanstalt für Materialprüfung, koeselostus nr. 5./4403, 1985 sekä Tokyo Faculty of Culture), on todettu sementtilastulevyn olevan täysin termiitin ja lahon kestävä Säänkestävyys Sementtilastulevyt ovat säänkestäviä, koska puulastut ovat portlandsementin suojaamia ja kyllästämiä. Koelevyt, jotka ovat olleet rakennusten ulkoseinissä yli 20 vuotta sekä maahan kaivettuna vuosikausiksi, ovat säilyneet vahingoittumattomina. Pakkasenkestokokeet on suoritettu EMPA'ssa (Sveitsi, 1975), jossa levy on todettu myös pakkasenkestäväksi. Kokeessa oli 150 sykliä -20 C ja +20 C lämpötilojen välillä eri kosteuksissa. Käytännössä pinnoittamattoman levyn pinnansuuntaiset mittamuutokset voivat olla ääriolosuhteissa mm/m. Rakennesuunnittelussa tämä on otettava huomioon. Levyn maalaaminen tai muu pinnoittaminen hidastaa kosteusliikkeitä oleellisesti, joten todelliset mittamuutokset ovat huomattavasti pienempiä. FEUTRON -kokeessa 96 tuntia 60 C:n lämpötilassa 100 %:n suhteellisessa kosteudessa saatiin seuraavat tulokset: Paksuusturpoama 0,92 % Pinnansuuntainen turpoama 0,15 % Osa 2 Sivu 6 Varastointi Levyt säilytetään mieluiten kuivassa paikassa sisätiloissa. Levyjä ei pidä varastoida tiloissa, joiden kosteus poikkeaa huomattavasti levyjen lopullisten käyttötilojen kosteudesta. Levyt varastoidaan suorina tukevalle alustalle. Aluspuita on oltava riittävästi levyjen taipumisen estämiseksi. Aluspuiden väli saa olla korkeintaan 1000 mm.

28 Lattiarakenteita: Osa 2 Sivu 7 Sementtilastulevystä tehtävät lattiat soveltuvat edulliseksi ylä-, ala- ja välipohjien lattioiksi sekä vanhojen lattioiden saneerauksiin. Sementtilastulevy on palamatonta, kosteudenkestävää, lahoamatonta, homehtumatonta ja hajutonta märissäkin olosuhteissa. Se sopii vaikkapa kellarin lattiaksi. Se ei sisällä liima-aineita, formaldehydiä tai muita huoneilmaan haihtuvia kaasuja, asbestia, eikä sitä käytettäessä ole allergiaa aiheuttavaa homesienivaaraa. Levy ei kopise massiivisuutensa ansiosta yhtä paljon kuin tavalliset levylattiat. Siksi sitä on käytetty mm. Helsingin oopperatalon lattiarakenteissa. Sementtilastulevylattiat rakennetaan ja pinnoitetaan kuten tavalliset lastulevylattiat. ASENNUS Koolauksen ja levyn väliin suositteemme liimaa narinan estämiseksi. Kiinnitys ruuveilla tai kampanauloilla, joille esiporataan reikä. Kanta kiristetään tai lyödään pinnan kanssa tasan. Lattia voidaan tehdä myös ns. uivana esim. Suomen Lastulevyyhdistyksen ohjeen mukaisesti. Uiva lattia voidaan tehdä joko yhdestä levykerroksesta tai liimaamalla 2 kerrosta 12 mm levyjä päällekkäin. Ohjeet saa tarvittaessa meiltä. Seinän ja levyn väliin jätetään 10 mm:n liikuntarako (RYL 90 27:3). Tukivälit eri kuormille löytyvät kohdasta Betonyp- sementtilastulevy. MAAVARAINEN LATTIA Pienissä varastorakennuksissa tai vajoissa voidaan tehdä myös suoraan maavaraisia lattioita hiekan päälle. Levysaumat ruuvataan painekyllästettyyn puukoolaukseen, joka on hiekan sisällä. Levyt ruuvataan koolaukseen samoin kuin muissakin lattiarakenteissa. Kosteden nousu estetään hiekan alla olevalla muovikalvolla, jonka reunat viettävät alaspäin. PINNOITE Lattian pinnoitukseen sopii muovimatto, korkki, parketti, keraamiset laatat, kivilaatat jne. Pinnoitus tehdään kuten tasoitepinnoille yleensä. Levyjen ja tasoitteen on kuivuttava kunnolla ennen pinnan liimausta. LATTIALÄMMITYS Sementtilastulevy soveltuu lattialämmityksen kanssa esim. oheisen kuvan mukaan. Ennen levypinnan päällystämistä tiiviillä materiaalilla, suositellaan lämmön päälläpitoa muutaman päivän ajan etukäteen mahdollisen kosteuden haihduttamiseksi. Levykerros on uiva eli sitä ei kiinnitetä alusrakenteeseen. NAULA- TAI RUUVIVÄLISUOSITUS Levyn reunassa 200 mm Levyn keskellä mm Etäisyys levyn reunasta vähintäin 15 mm Ruuvi esim. 4,2 x 65 Levytys laudoituksen päällä. Levyn paksuus mm. 4 Vanerikieli: 4 x 18 mm, kiinnitys PVAc-liimalla. 10

29 Osa 2 Sivu 8 Esimerkkirakenne Helsingin oopperatalon lattia: Parketti 10 mm Vaneri 12 mm Elam- sementtilastulevy 37 mm Elam- sementtilastulevy 2 X 10 mm Asennuslattiat: Asennuslattia 37 mm sementtilastulevystä. Koko 600 x 600 mm. Paloittelemme tarvittaessa levyt määrämittoihin ja rakenteisiin sopiviin muotoihin. Voimme laskea myös levyjen mitoituksen kun kaarevuussäde tunnetaan. Levyihin voidaan sahata myös aukot ilmastointiritilöille.

30 Osa 2 Sivu 9 Läpivärjätty Elam-sementtilastulevy Läpivärjätty Antrasiitti Elam-mallistoon kuuluu myös läpivärjätyt sementtilastulevy. Värivaihtoehtoja ovat nyt sementinharmaan lisäksi tumman harmaa Antrasiitti. Erikoistilauksesta saatavana myös punaisena ( Rubiini). Värjätyn levyn hienohiottu pinta on sellaisenaan siisti ja siitä voidaan valmistaa kaikki samat mallistot kuin viilutetuistakin Elam-levyistä. Haluttaessa pinta voidaan lakata, mikä "syventää" värillisyyttä. Värilliset levyt voidaan myös viiluttaa, petsata ja lakata, mikäli halutaan esim. akustiikkareikien sisäpinta värilliseksi. Levy on luja, palonkestävä ja helposti korjattavissa esim. koulujen seinissä ja alakatoissa. Läpivärjätty levy -toisin kuin vakiolevy- on tarkoitettu vain sisäkäyttöön. Paloluokka B-s1,d0 (kuten vakiosementtilastulevy). Valmistustekniikasta johtuen levyn toisessa pinnassa on jonkinverran isokokoisempia puulastuja kuin toisessa (1-pinta). Tarkista asennettaessa, että tasalaatuisempi pinta tulee näkyväksi. Paksuus: Levykoot: 12 mm hienohiottu (tilauksesta 16 ja 18 mm) 1250x2600 ja 1250x3100 mm Kuvassa pähkinäviilutettu Antrasiitti, jossa on yhdistetty pintauritus sekä akustiikkarei'itys

31 Osa 2 Sivu 10 Rakennuslevyjen ominaisuusvertailu: Sementti- Kipsi- Tavallinen Kuituse- Kartonkipintainen MDF Koivulastulevy lastulevy lastulevy menttilevy kipsilevy vaneri tavallinen erikoiskova TILAVUUSPAINO Kg/m TAIVUTUSLUJUUS N/mm N/mm ,5 4, KIMMOMODULI N/mm POIKITTAISVETOLUJUUS N/mm 2 0,4 0,35 0,4...0,8 0,5-0,8 0,5-0,8 PAKSUUSTURPOAMA % Tuhoutuu Tuhoutuu 4-15/24h 6 2 h vesiliotuksessa PITUUSTURPOAMA ilman suhteel- % 0,15...0,25 0, ,3 0,22 n. 0,04 n. 0,04 0,2 lisen kosteuden muuttuessa RH % RUUVIN TARTUNTALUJUUS N/mm levyn pinnassa ILMAÄÄNENERISTÄVYYS Hyvä Hyvä Keskinkert. Hyvä Hyvä Hyvä Keskinkert. Keskinkert. LÄMMÖNJOHTAVUUS W/mK 0,35 0,24 0, , ,2 0, , VESIHÖYRYN LÄPÄISEVYYS g/mspa*10-9 4,8 4,5 3,0 4,5 7-9 Kestävyys lahottajasieniä ja Kestävä Ei kestävä Kestävä Kestävä Kestävä Ei kestävä Ei kestävä hyönteisiä vastaan PINNAN ph 12 alkaalinen - Liev. hapan Alkaalinen - - Liev. hapan Liev. hapan SÄÄNKESTÄVYYS ULKOKÄYTÖSSÄ Kestävä Ei Ei Ei yleensä Ei Ei Ei yleensä Yleensä KOSTEUDEN KESTÄVYYS Kestävä Ei V-313 Kyllä Ei Ei Ei Ei (kosteusluokka 2) PALONKESTÄVYYS 1/I 1/I Ei 1/I 1/I 1/I Ei Ei LEVYN KOOSTUMUS: mineraalia levyn kuivapainosta paino-% puuta tai selluloosakuitua paino-% >90 >90

32 Osa 3 Elam-Form KAAREVAT LEVYT

33 Osa 3 Sivu 1 ElamForm Kaarevilla levyelementeillä voidaan tehdä esimerkiksi pilareita, aaltomaisia pintoja ja pyöreitä sisä- että ulkokulmia seinään, kattoon tai seinän ja katon liittymään. Runkoaineena on MDF-levy, jonka paksuus taustalaminaatteineen on noin 12 mm. Myös muut paksuudet ovat mahdollisia. Levyt voidaan viiluttaa kaikilla kaupallisilla puulajeilla tai maalata haluttuun sävyyn. Pintaviilun syysuunta voi olla joko kaaren suuntainen tai poikittainen kaarevaan pintaan nähden. Viilu voi olla joko kuperalla tai koveralla pinnalla tai myös molemmilla pinnoilla. Elementtien suorilla sivuilla voi tarvittaessa olla kiinnitysura piiloripustusta varten. Levyt viilutetaan ja sen reunat mitallistetaan ennen taivutusta, joten levyt ovat mittatarkkoja ja suorakulmaisia. MDF-runkoiset levyt eivät ole paloluokitettuja. Kohteissa, joissa vaaditaan 1/I-paloluokan pintakerroksia, voidaan rakennusmääräyksien mukaan (E1) vähäisessä määrin käyttää normaaleja puutuotteitta. Siitä, minkä verran kussakin kohteessa normaalisti palavia tuotteita voidaan käyttää, on syytä neuvotella paloviranomaisen kanssa.

34 Osa 3 Sivu 2 Kaarien reunadetaljit: Sisäkulma Kaaren päätyreunat voidaan tarvittaessa urittaa piilokiinnitystä varten pi-tai donn-ripustuslistoilla. VIILU 12 Ulkokulma Kaaren sivu on tarvittessa mahdollista saada oheisella ponttiratkaisulla. Alla eräitä kattomuotoja, joita on toteutettu mm. Kuusamon kulttuurikeskuksessa ja Viikin biokeskuksessa.

35 Osa 4 Elam-Fasaadi JULKISIVULEVY

36 Elam-Fasaadi julkisivulevy Osa 4 Sivu1 Julkisivulevyt sopivat uudisrakennusten sekä vanhojen rakennusten julkisivujen kunnostukseen sekä parvekelevyksi. Julkisivulevyjen pohjamateriaalina on 8 mm sementtilastulevy, joka valmistettu puulastuista ja sementistä. Levy on sään-, lahon- ja palonkestävä. Levyt ovat lujia ja iskunkestäviä, eivätkä sisällä asbestia tai muita terveydelle haitallisia aineita. Levyn pinnassa on rappausta muistuttava pinnoite, jota on saatavissa useita eri värisävyjä. Elam-Fasaadi- levyn ulkonäkö muistuttaa roiskerappausta, josta johtuen roiskerapatut pinnat on helppo korjata Elam- Fasaadi-levyllä. Asennus Levyt kiinnitetään alusrimoitukseen ruostumattomilla nauloilla tai ruuveilla (ruostuvat kiinnitystarvikkeet aiheuttavat aikanaan värivalumia pintaan). Aloita kiinnitys levyn keskeltä. Levytys on paras tehdä etenemällä aloituskohdasta järjestyksessä levy kerrallaan esimerkiksi asentamalla kokonaiset levyt ensin ja sitten vasta paloiteltavat levyt. Näin vältetään mm. alareunojen porrastusta. Avoaumaa käytettäessä alusrima maalataan etukäteen pintaan sopivaan sävyyn. Levyn kosteusliikkeiden vuoksi sauman on oltava vähintään noin 6 mm. Saumoihin soveltuvat maalattavat saumausmassat (silikonikitti voi aiheuttaa värivirheitä pintaan). Vaakasumat suositellaan tehtäviksi vaakasaumalistalla, sillä kittisauma saattaa kerätä likaa ajan kanssa. Elam-Fasaadi on esirei'itettävä poralla, jonka paksuus on 1 mm suurempi kuin käytettävän naulan ja 1,5 mm suurempi kuin käytettävän ruuvin. Ruuvikiinnityksessä on käytettävä ruuvin kantaa suurempaa aluslevyä elämisen sallimiseksi. Pystysauma Pystysauma Vaakasauma peltilistalla Ulkonurkkiin suositellaan ulkokulmalistoja tai lautoja, jotka suojaavat kulmia kolhuilta. Levyjen asennuksessa tulee noudattaa valmistajan antamia asennusohjeita. Ulkokulma Ulkokulma teräslistalla Kiinnityskaaviot 600 Ulkokulma laudoitettu Ulkokulma muovipinnoitetulla teräslistalla x Naulan tai ruuvin etäisyys levyn reunasta vähintään 20 mm.

37 Tuuletus Osa 4 Sivu 2 Seinissä levyn takana on oltava vähintään 20 mm tuuletusrako. Levyjen pinta on tiivis ja se toimisi ilman tuuletusrakoa rakenteessa kosteussulkuna väärässä paikassa. Tuuletusväliä ei saa katkaista vaakasuorilla rakenteilla, jotka estävät ilman kierron pystysuunnassa. Sahaus ja työstö Levyjen sahaukseen soveltuu käsi- tai pöytäsirkkeli, jossa on kovametalliterä. Suoran leikkuujäljen saavuttamiseksi suositellaan puristimella kiinnitettävän ohjainlaudan käyttöä. Sahattu reuna voidaan käsitellä pintamassalla, jota voidaan toimittaa levytilauksen yhteydessä. Käyttökohteita Rakennusten ulkoseinät pientaloissa että kerrostaloissa. Teollisuushallit ja liikerakennukset, kioskit grillit, varastot, katokset, autotallit, eläinsuojat, parvekerakenteet, sisustaminen, aidat, ääniseinät teiden varsilla ym. Asennustarvikkeita Vaakalista alumiini Ulkokulmalista alumiini 100 x 100 mm Sisäkulmalista alumiini 100 x 100 mm Haponkestävät naulat 45 x 2,5 maalattu Haponkestävät naulat 45 x 2,5 kirkas Vakiokoot Koko: 1200 x mm Paksuus: 8, 10 tai 12 mm ELAM Varastointi Levyt varastoidaan suorina tukevalle alustalle suojattuna pölyltä ja kosteudelta. Levyn hoito ja kunnostus Levyn pesu voidaan tarvittaessa tehdä painepesurilla alhaista painetta ja pesuainetta käyttäen. Voimakasta pistesuihkua ei saa käyttää.

38 Osa 5 ElamRasteri SÄLEIKÖT

39 Osa 5 Sivu 1 ElamRasteri on massiivipuusta, viilutetusta lastulevystä tai paloluokitetusta sementtilastulevystä tehty säleikkö. Rasterit sopivat hyvin käytettäviksi Elam-paneelien kanssa. Rasterin takana voi olla tarvittaessa pinnoitettu mineraalivilla äänenvaimentimena. Säleiden jako on esim. noin 60 mm (mitasta riippuen tasajaolla) tai toiveen mukaan. Mittoja esim: Leveys: 0/600/900/1200/1500/1800/2400 Korkeus: 0/400/600/900/1200 Esimerkkejä: Kehys vanerirunkoinen 12 x 52 mm Säleet 11 x 50 mm kk mm

40 Osa 6 ElamSermi SEINÄKKEET

41 Osa 6 Sivu 1 ElamSermi on jaloilla seisova näkösuoja- ja äänenvaimennusseinäke esimerkiksi teollisuuslaitoksiin, maisemakonttoreihin ja myymälöihin. Molemmin puolin viilutettu tai maalattu levy voi olla tarvittaessa rei'itetty joko akustisista tai dekoratiivisistä syistä. Runkolevy voi olla paloluokitettua sementtilastulevyä, tavallista lastulevyä, MDF-levyä tai vaneria. Kaikki Elam-akustiikkalevyjen vakiorei'itystyypit sekä erikoisrei'itykset ovat mahdollisia. Reikä D 50 mm Reikätyyppi S1a Maalattu terästai anodisoitu alumiiniprofiili. 1:1 1: Lakattu tai maalattu puulista.

42 Osa 7 sivu 1 ElamInteriööri interiööri Monien käyttökohteiden sisustuslevy Julkistilojen seinä- tai kattoverhous, kun yksilöllisyys ja kauneus ovat tärkeitä ja kun ääniolosuhteita halutaan pehmentää. Sisustuksellisen ilmeen luominen asiakastiloissa, neuvotteluhuoneissa, auditorioissa, henkilöstötiloissa, ravintolasisustuksissa tai asunnoissa: Laitteiden kotelointi ja verhous, ilmastointikanavat, lämpöpatterit. Kalusteiden taustojen verhous kaapistoissa, myymäläkalusteissa ja huonekaluissa. Ikkunaristikot ja vastaavat ovikoristeet, liukuovipinnat. Suunnittelun vapaus pintojen, levykokojen ja aukotusten suhteen Levyn valmistustekniikan ansiosta siihen voidaan tehdä lähes minkälainen aukotus tai kuvio tahansa. Tämä antaa suunnittelijalle runsaasti vapauksia. Kuviot voivat olla ruutuja, ympyröitä, muita geometrisiä vaihtelevia kuvioita, logoja tai aukotettua tekstiä. Levyt voivat olla määrämittaisia käyttökohteen mukaisesti, jonka jälkeen niihin on tehty aukotus. Levyihin saadaan haluttu prosentuaalinen aukotusala. Näin levy sopii myös ilmastointi- ja lämmityslaitteiden verhoukseen. Pinta- ja runkovaihtoehdot voivat vaihdella suunnittelijan ja asiakkaan toiveiden mukaan. Runkolevynä on 3 mm MDF-levy tai 4 mm vaneri. Vakiokoko 1200 x mm. Pintavaihtoehdot: Viilutettu: Amerikan valkotammi, pyökki, koivu, sapelimahonki, kirsikka, tervaleppä ja tiikki. Kaikki kaupalliset puulajit ovat mahdollisia. Viilu voi olla levyn toisella pinnalla, jolloin taustalla on vastakalvo, tai molemmilla puolilla. Viilun pintakäsittelyvaihtoehdot: lakkaus, petsaus, vahaus tai puuvalmiina Maalattu. Koivuvaneripinta S/WG -laatu. Tarvittaessa levyn taustalle voidaan liimata musta tai valkoinen vaimennushuopa. Levyt ovat normaalisti 1-puolisia, eli tausta on tarkoitettu jäämään katseelta piiloon.

43 Osa 7 Sivu 2 Nokia Mobile Phones, visitor center, Salo Nokia Mobile Phones, henkilöstöruokala, Salo Matkatoimisto, Helsinki

44 Osa 7 Sivu 3 Pyöreät reiät ja neliörei'itetyt, sisänurkat R3mm: Mittakaava 1:5 Aalto D 8/20 kk 32 mm Random D 8/12/18 mm D 6 kk 32 mm Neliö 12x12 kk 32 Neliö 12x12/44x44 kk 32 Neliö 44x44 kk 96 Neliö 20x20 kk 40 Terävänurkkaiset neliörei'itetyt (valmistusmäärä vähintään 60m2): Reiän koko 10x10 mm, jako kk 45 mm, reikäala 5 %. Reiän koko 12x12 mm, jako kk 32,5 mm, reikäala 14 %. Reiän koko 20x20 mm, jako kk 40 mm, reikäala 25 %. Reiän koko 20x20 mm, jako kk 66 mm, reikäala 9 %.
