1 SRK 20ZGX-S SRK 25ZGX-S SRC 20ZGX-SA alt. SRC 25ZGX-SA Mallit SRK 20ZGX-S / SRC 20ZGX-SA SRK 25ZGX-S / SRC 25ZGX-SA Aggregat Sidnr. SRK-ser.ZGX-S 709-2

2 SISÄLTÖ Pdf- sivu 1. YLSKUVAUS 3 2. TEKNISET TIEDOT 5 3. KÄYTTÖTOIMINTO 6 4. KOMPONENTTIEN MITAT SUORITUSKYKY-KÄYTTÖALUE SÄHKÖJÄRJESTELMÄ KYLMÄAINEPIIRI LISÄVARUSTEET (Avoin) 9. ASENNUSOHJE KÄYTTÖÖNOTTO VIANETSINTÄ - KORJAUS 35 Sivukoodi, esimerkki: 5:012B Kappale 5 Osasto 1 Lehti 2 Painos B (toinen versio) Laitteen mallikoodi, esimerkki: SR K 25 ZGX-S Split, sisäyksikkö K=Seinäasennus Jäähdytysteho 2,5 kw C=Ulkoyksikkö Kylmäaine R410A Erittäin korkea COP Mallisarja G Invertteri Varmuuden vuoksi Sisäyksikkö on asennettava asunto-, toimisto- tai vastaaviin tiloihin, joissa on normaali sisäilmasto. Sisäyksikköä ei saa asentaa kosteisiin tiloihin tai elintarvikkeiden varastointi tai -valmistustiloihin. Järjestelmää ei saa suojata suuremmalla kuin 10 A ylivirtasuojalla. Asennuksen, huollon tai korjauksen saa suorittaa vain valtuutettu kylmäurakoitsija. Poikkeuksena on ulkoinen puhdistaminen ja ilmansuodattimen puhdistaminen.

3 Ohjaus YLSKUVAUS Laitetta ohjataan langattomalla kauko-ohjaimella. Kauko-ohjaimella voidaan asettaa lämpötila suoraan asteissa tai automatiikan kautta, jolloin määritetään lämpötilan ylä- ja alarajat. AUTO- asennossa laite vaihtaa itse tarvittaessa jäähdytykselle tai lämmitykselle. Sisäyksikön puhallinta ohjataan seitsemällä nopeudella, riippuen kauko-ohjaimella tehdystä asetuksesta ja kompressorin kierrosluvusta. Moottorikäyttöistä ilmavirran suuntausta ohjataan kauko-ohjaimella joko alueittain, portaattomasti koko alueella tai kiinteillä asennoilla. Ajastintoiminnoilla ohjelmoidaan laitteen pysäytys- tai käynnistysajat. Sisäyksikkö SRK Laitteen kuoret on valkoista kovamuovia. Sisäyksikkö sisältää höyrystimen lisäksi: Erittäin hiljaisen, 2-nopeuksisen puhallinmoottorin. Helposti puhdistettavan pölysuodattimen. Moottorikäyttöisen ilmavirran suuntauksen säätämisen tai ilman liikuttamisen pystysuunnassa ja käsikäyttöisen suuntauksen vaakasuunnassa. Mikroprosessorin, jossa on lukuisia toimintoja kuten lämpötilanohjaus, kuivaaminen, automaattinen käyttö, käynnistys- /pysäytysajastin, vuorokausiohjelmointi ym. Automaattinen sähkökatkon jälkeen tapahtuva uudelleenkäynnistystoiminto on vakiona. Langaton kauko-ohjain, jota käytetään joko irrallisena tai kiinteästi seinään asennettuna, josta sillä voidaan ohjata laitetta ilman sen irrottamista. Näyttöruutu, josta näkyy käyttö, ajastimen asetus ja hälytyssignaalit. Ulkoyksikkö SRC Ulkokuori on maalattua teräslevyä, joka on kiinnitetty pohjalevyyn ruostumattomilla ruuveilla. Kuoren väri on vaalea beige. Ulkoyksikkö sisältää: Hidasnopeuksisen ja hiljaisen puhaltimen. Kupariputkisen lauhduttimen, jossa on ilmanohjausraoilla toteutetut alumiinilaipat. Valvontajärjestelmä, joka tarkkailee kompressorin kierroslukua tai pysäyttää sen jos ulkolämpötila, paineputken lämpötila tai virrankulutus on korkea ym. Kylmäainejärjestelmä (R410A) Koneenosat liitetään yhteen eristetyillä kupariputkilla. Sekä paine- että imulinjan on oltava eristetty. Sisäyksikössä on laippaliittimet ja ulkoyksikössä laippaliittimillä varustetut huoltoventtiilit. Putket on tyhjennettävä. SRC 20 tai 25ZGX-SA toimitetaan gramman täytöllä. Kylmäainemäärät riittävät 15 metrin putkipituuksille. Se on myös suurin sallittu putkipituus, jonka saa asentaa. Valmiiksi eristetty 30 metrin putki on saatavissa lisävarusteena. Laite SRK-ser.ZGX-S Sivu nro. 1:011A

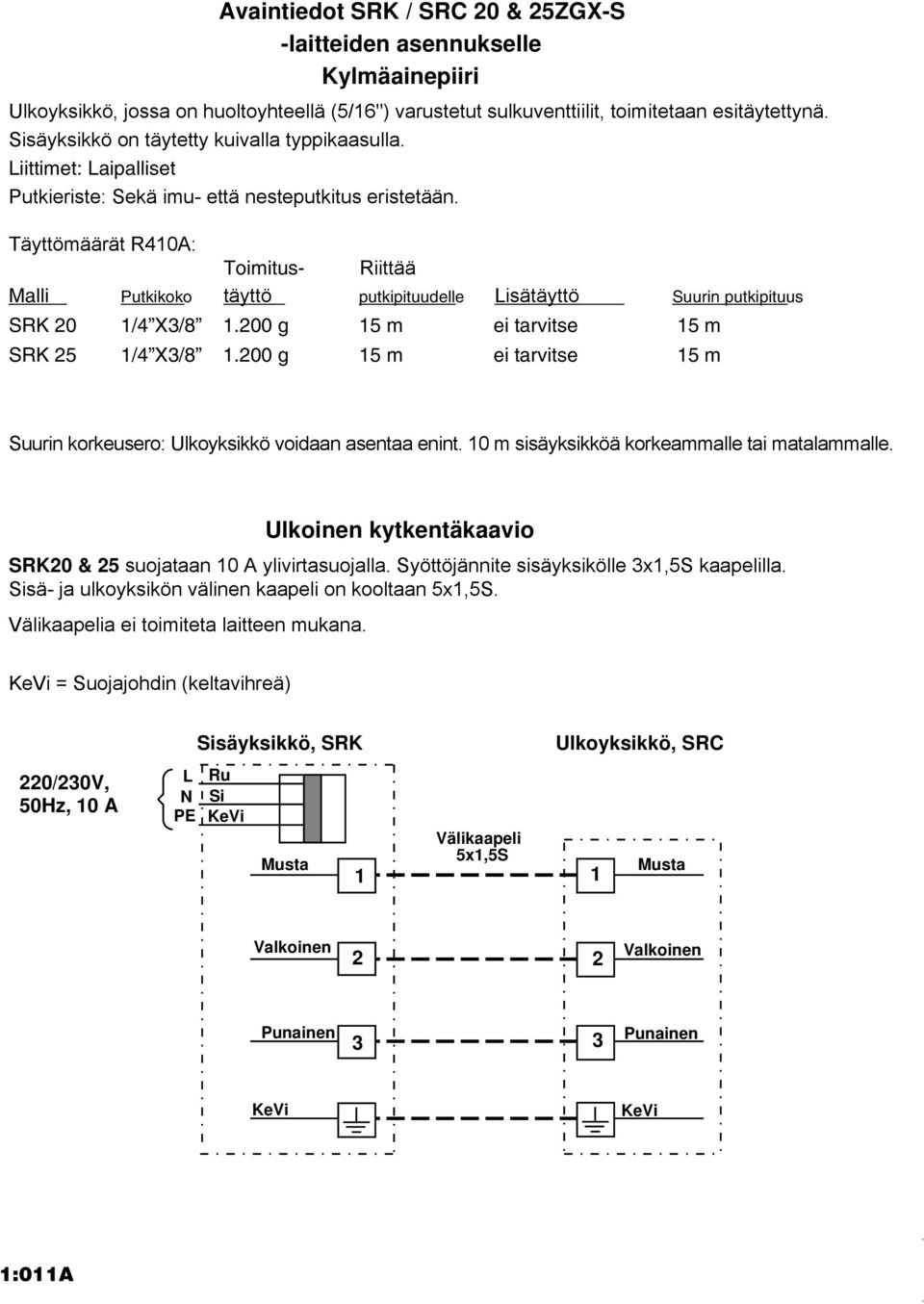

4 Avaintiedot SRK / SRC 20 & 25ZGX-S -laitteiden asennukselle Kylmäainepiiri Ulkoyksikkö, jossa on huoltoyhteellä (5/16") varustetut sulkuventtiilit, toimitetaan esitäytettynä. Sisäyksikkö on täytetty kuivalla typpikaasulla. Liittimet: Laipalliset Putkieriste: Sekä imu- että nesteputkitus eristetään. Täyttömäärät R410A: Toimitus- Riittää Malli Putkikoko täyttö putkipituudelle Lisätäyttö Suurin putkipituus SRK 20 1/4 X3/ g 15 m ei tarvitse 15 m SRK 25 1/4 X3/ g 15 m ei tarvitse 15 m Suurin korkeusero: Ulkoyksikkö voidaan asentaa enint. 10 m sisäyksikköä korkeammalle tai matalammalle. Ulkoinen kytkentäkaavio SRK20 & 25 suojataan 10 A ylivirtasuojalla. Syöttöjännite sisäyksikölle 3x1,5S kaapelilla. Sisä- ja ulkoyksikön välinen kaapeli on kooltaan 5x1,5S. Välikaapelia ei toimiteta laitteen mukana. KeVi = Suojajohdin (keltavihreä) Sisäyksikkö, SRK Ulkoyksikkö, SRC 220/230V, 50Hz, 10 A L N PE Ru Si KeVi Musta 1 Välikaapeli 5x1,5S 1 Musta Valkoinen 2 2 Valkoinen Punainen 3 3 Punainen KeVi KeVi 1:011A

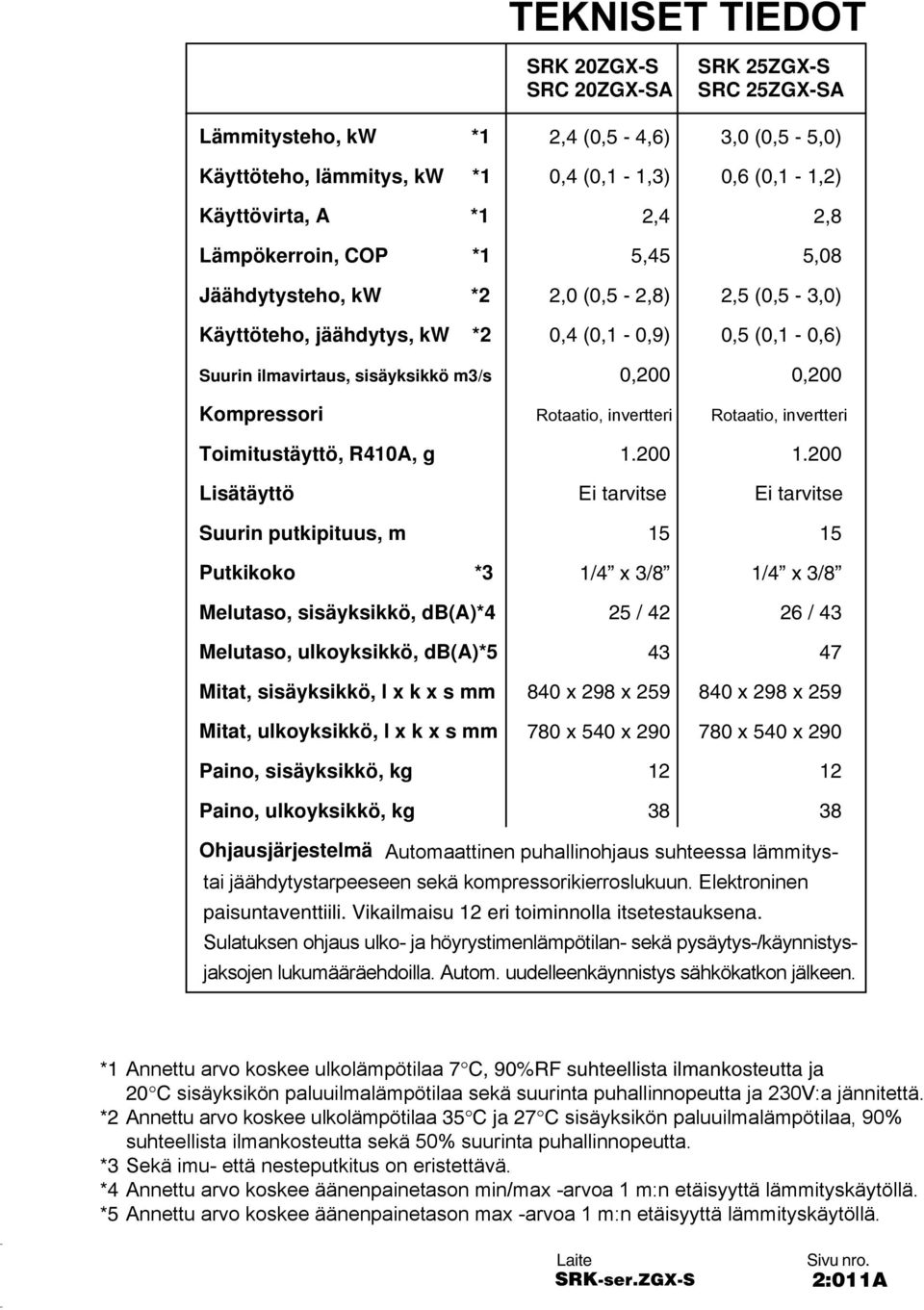

5 TEKNISET TIEDOT Lämmitysteho, kw *1 Käyttöteho, lämmitys, kw *1 Käyttövirta, A *1 Lämpökerroin, COP *1 Jäähdytysteho, kw *2 Käyttöteho, jäähdytys, kw *2 Suurin ilmavirtaus, sisäyksikkö m3/s Kompressori Toimitustäyttö, R410A, g Lisätäyttö Suurin putkipituus, m Putkikoko *3 Melutaso, sisäyksikkö, db(a)*4 Melutaso, ulkoyksikkö, db(a)*5 Mitat, sisäyksikkö, l x k x s mm Mitat, ulkoyksikkö, l x k x s mm Paino, sisäyksikkö, kg Paino, ulkoyksikkö, kg SRK 20ZGX-S SRC 20ZGX-SA 2,4 (0,5-4,6) 0,4 (0,1-1,3) 2,4 5,45 2,0 (0,5-2,8) 0,4 (0,1-0,9) 0,200 Rotaatio, invertteri Ei tarvitse 15 1/4 x 3/8 25 / x 298 x x 540 x SRK 25ZGX-S SRC 25ZGX-SA 3,0 (0,5-5,0) 0,6 (0,1-1,2) 2,8 5,08 2,5 (0,5-3,0) 0,5 (0,1-0,6) 0,200 Rotaatio, invertteri Ei tarvitse 15 1/4 x 3/8 26 / x 298 x x 540 x Ohjausjärjestelmä Automaattinen puhallinohjaus suhteessa lämmitystai jäähdytystarpeeseen sekä kompressorikierroslukuun. Elektroninen paisuntaventtiili. Vikailmaisu 12 eri toiminnolla itsetestauksena. Sulatuksen ohjaus ulko- ja höyrystimenlämpötilan- sekä pysäytys-/käynnistysjaksojen lukumääräehdoilla. Autom. uudelleenkäynnistys sähkökatkon jälkeen. *1 Annettu arvo koskee ulkolämpötilaa 7 C, 90%RF suhteellista ilmankosteutta ja 20 C sisäyksikön paluuilmalämpötilaa sekä suurinta puhallinnopeutta ja 230V:a jännitettä. *2 Annettu arvo koskee ulkolämpötilaa 35 C ja 27 C sisäyksikön paluuilmalämpötilaa, 90% suhteellista ilmankosteutta sekä 50% suurinta puhallinnopeutta. *3 Sekä imu- että nesteputkitus on eristettävä. *4 Annettu arvo koskee äänenpainetason min/max -arvoa 1 m:n etäisyyttä lämmityskäytöllä. *5 Annettu arvo koskee äänenpainetason max -arvoa 1 m:n etäisyyttä lämmityskäytöllä. Laite Sivu nro. SRK-ser.ZGX-S 2:011A

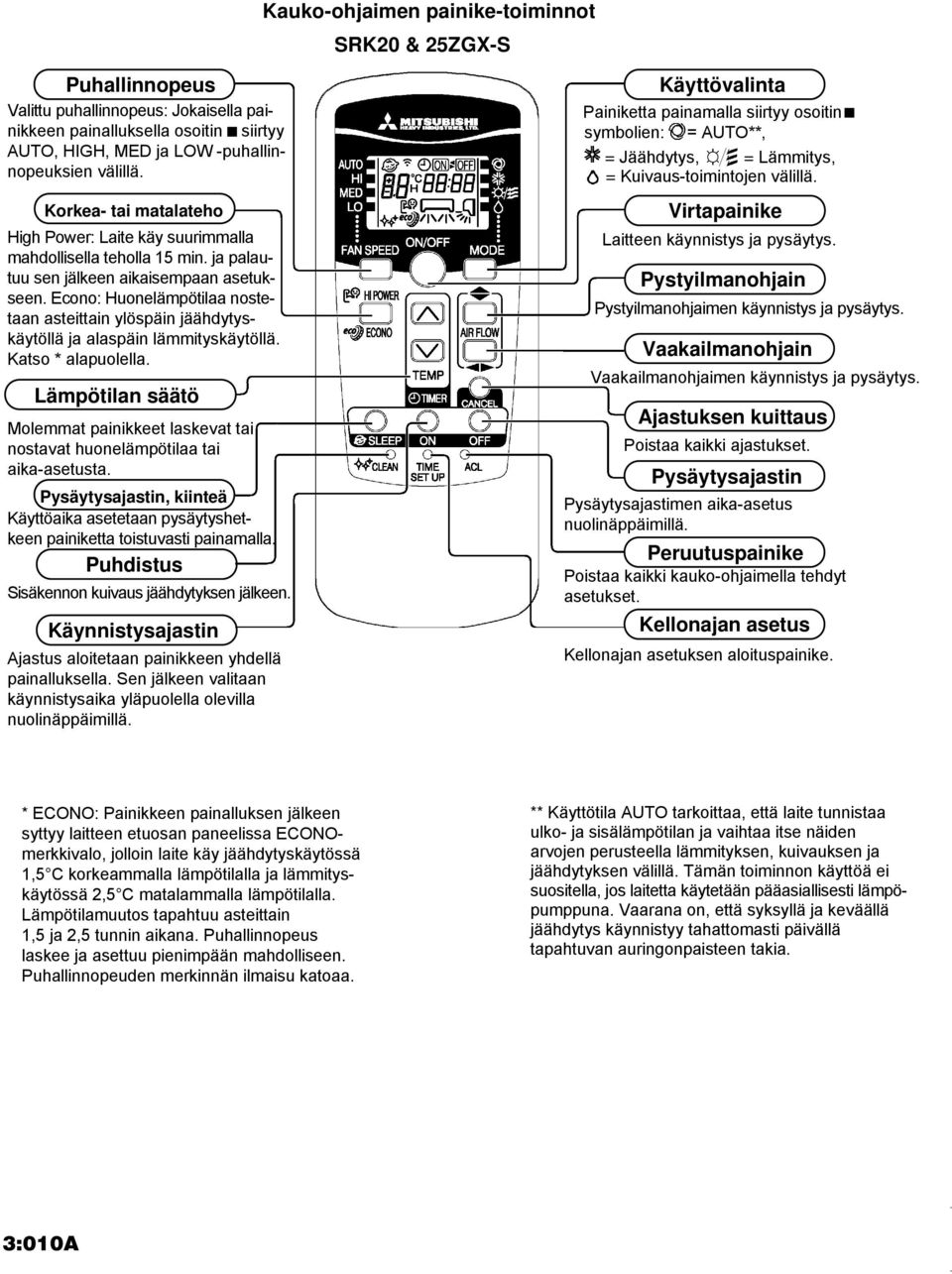

6 Kauko-ohjaimen painike-toiminnot SRK20 & 25ZGX-S Puhallinnopeus Valittu puhallinnopeus: Jokaisella painikkeen painalluksella osoitin siirtyy AUTO, HIGH, MED ja LOW -puhallinnopeuksien välillä. Korkea- tai matalateho High Power: Laite käy suurimmalla mahdollisella teholla 15 min. ja palautuu sen jälkeen aikaisempaan asetukseen. Econo: Huonelämpötilaa nostetaan asteittain ylöspäin jäähdytyskäytöllä ja alaspäin lämmityskäytöllä. Katso * alapuolella. Lämpötilan säätö Molemmat painikkeet laskevat tai nostavat huonelämpötilaa tai aika-asetusta. Pysäytysajastin, kiinteä Käyttöaika asetetaan pysäytyshetkeen painiketta toistuvasti painamalla. Puhdistus Sisäkennon kuivaus jäähdytyksen jälkeen. Käynnistysajastin Ajastus aloitetaan painikkeen yhdellä painalluksella. Sen jälkeen valitaan käynnistysaika yläpuolella olevilla nuolinäppäimillä. Käyttövalinta Painiketta painamalla siirtyy osoitin symbolien: = AUTO**, = Jäähdytys, = Lämmitys, = Kuivaus-toimintojen välillä. Virtapainike Laitteen käynnistys ja pysäytys. Pystyilmanohjain Pystyilmanohjaimen käynnistys ja pysäytys. Vaakailmanohjain Vaakailmanohjaimen käynnistys ja pysäytys. Ajastuksen kuittaus Poistaa kaikki ajastukset. Pysäytysajastin Pysäytysajastimen aika-asetus nuolinäppäimillä. Peruutuspainike Poistaa kaikki kauko-ohjaimella tehdyt asetukset. Kellonajan asetus Kellonajan asetuksen aloituspainike. * ECONO: Painikkeen painalluksen jälkeen syttyy laitteen etuosan paneelissa ECONOmerkkivalo, jolloin laite käy jäähdytyskäytössä 1,5 C korkeammalla lämpötilalla ja lämmityskäytössä 2,5 C matalammalla lämpötilalla. Lämpötilamuutos tapahtuu asteittain 1,5 ja 2,5 tunnin aikana. Puhallinnopeus laskee ja asettuu pienimpään mahdolliseen. Puhallinnopeuden merkinnän ilmaisu katoaa. ** Käyttötila AUTO tarkoittaa, että laite tunnistaa ulko- ja sisälämpötilan ja vaihtaa itse näiden arvojen perusteella lämmityksen, kuivauksen ja jäähdytyksen välillä. Tämän toiminnon käyttöä ei suositella, jos laitetta käytetään pääasiallisesti lämpöpumppuna. Vaarana on, että syksyllä ja keväällä jäähdytys käynnistyy tahattomasti päivällä tapahtuvan auringonpaisteen takia. 3:010A

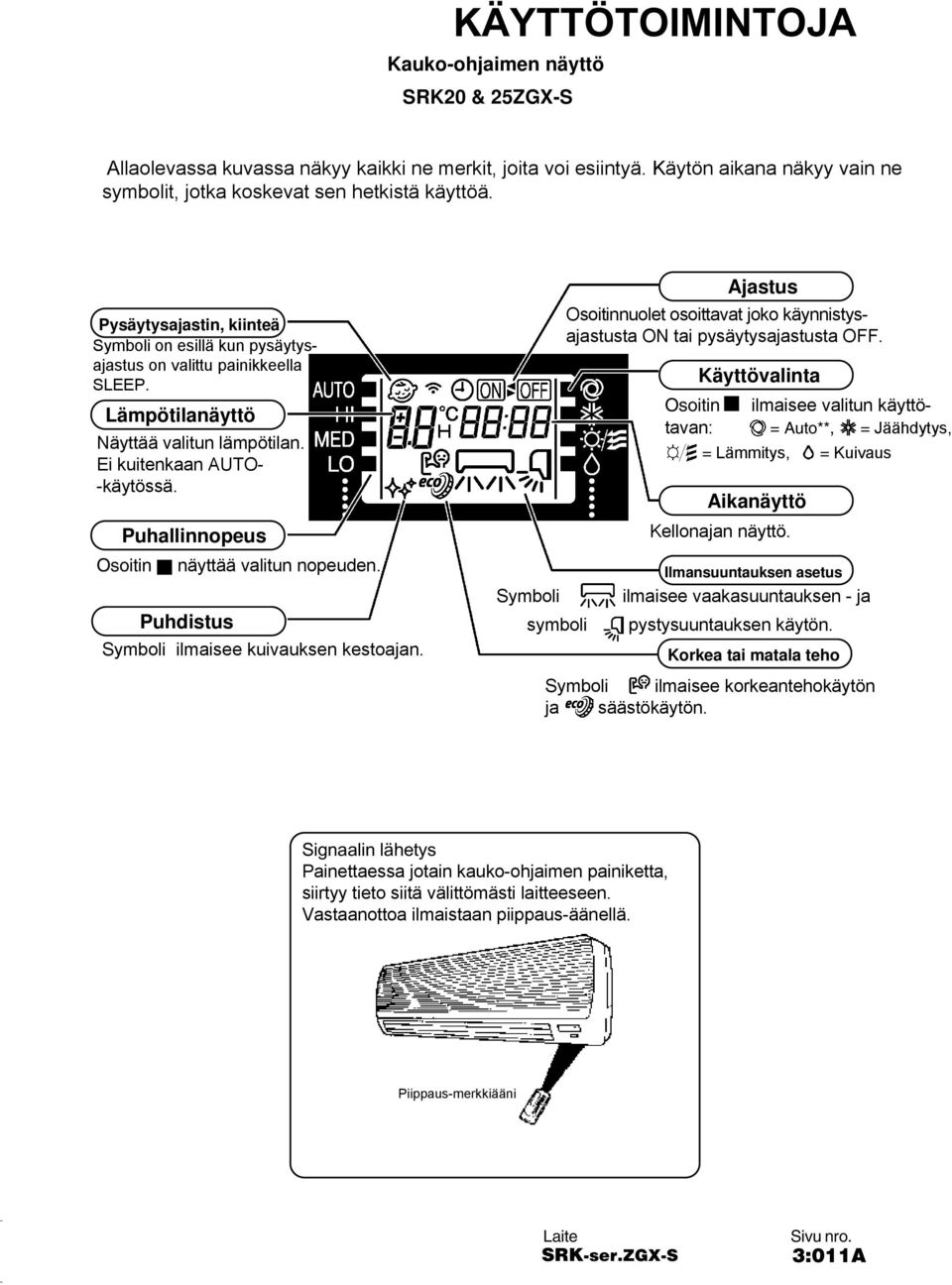

7 KÄYTTÖTOIMINTOJA Kauko-ohjaimen näyttö SRK20 & 25ZGX-S Allaolevassa kuvassa näkyy kaikki ne merkit, joita voi esiintyä. Käytön aikana näkyy vain ne symbolit, jotka koskevat sen hetkistä käyttöä. Pysäytysajastin, kiinteä Symboli on esillä kun pysäytysajastus on valittu painikkeella SLEEP. Lämpötilanäyttö Näyttää valitun lämpötilan. Ei kuitenkaan AUTO- -käytössä. Puhallinnopeus Osoitin näyttää valitun nopeuden. Puhdistus Symboli ilmaisee kuivauksen kestoajan. Symboli symboli Ajastus Osoitinnuolet osoittavat joko käynnistysajastusta ON tai pysäytysajastusta OFF. Käyttövalinta Osoitin ilmaisee valitun käyttötavan: = Auto**, = Jäähdytys, = Lämmitys, = Kuivaus Aikanäyttö Kellonajan näyttö. Ilmansuuntauksen asetus ilmaisee vaakasuuntauksen - ja pystysuuntauksen käytön. Korkea tai matala teho Symboli ilmaisee korkeantehokäytön ja säästökäytön. Signaalin lähetys Painettaessa jotain kauko-ohjaimen painiketta, siirtyy tieto siitä välittömästi laitteeseen. Vastaanottoa ilmaistaan piippaus-äänellä. Piippaus-merkkiääni Laite Sivu nro. SRK-ser.ZGX-S 3:011A

8 Signaalipaneeli, SRK 20 & 25ZGX-S Käyttö (vihreä) Palaa kiinteästi laitteen ollessa normaalikäytöllä. Vilkkuu lämmityskäytöllä lämmönsiirtimen ollessa kylmä, esim. sulatuksessa sekä painikkeella CLEAN valitun kosteuden poiston aikana. Ajastin (keltainen) Ilmaisee, että jokin ajastustoiminnoista on valittuna. Tehokäyttö (vihreä) Palaa aikarajoitteisen tehokäytön ollessa valittuna. Säästökäyttö (oranssi) Osoittaa säästökäytön valinnan, ts. käytössä on kauko-ohjaimen osoittamaa korkeampi lämpötila-asetus jäähdytyksellä ja matalampi lämpötila-asetus lämmityskäytöllä. RUN: Vihreä, syttyy laitteen päälle kytkennässä ja vilkkuu jatkuvasti käynnistyksen jälkeen tai sulatuksessa, jolloin puhallin pysähtyy. Lisäksi on ryhmävilkkuminen hälytyksen sattuessa. kappale Vianetsintä & Korjaus. TIMER: Keltainen, syttyy kun joku ajastintoiminto on ohjelmoituna. Lisäksi on ryhmävilkkuminen hälytyksen sattuessa. kappale Vianetsintä & Korjaus. HI POWER: Vihreä, syttyy tehokäytön ollessa valittuna. ECONO: Oranssi, syttyy säästökäytön ollessa valittuna. 3:011A

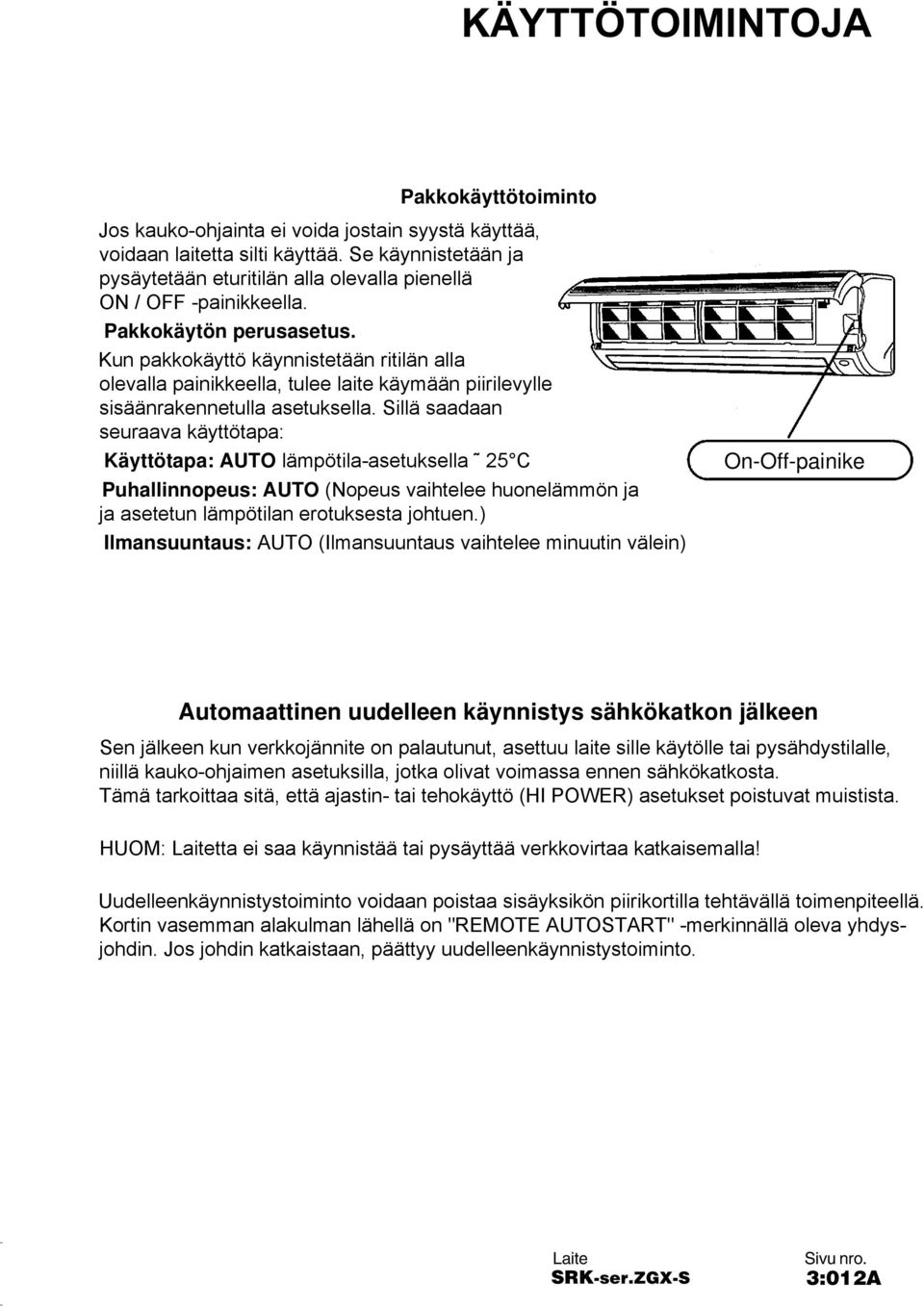

9 KÄYTTÖTOIMINTOJA Pakkokäyttötoiminto Jos kauko-ohjainta ei voida jostain syystä käyttää, voidaan laitetta silti käyttää. Se käynnistetään ja pysäytetään eturitilän alla olevalla pienellä ON / OFF -painikkeella. Pakkokäytön perusasetus. Kun pakkokäyttö käynnistetään ritilän alla olevalla painikkeella, tulee laite käymään piirilevylle sisäänrakennetulla asetuksella. Sillä saadaan seuraava käyttötapa: Käyttötapa: AUTO lämpötila-asetuksella 25 C Puhallinnopeus: AUTO (Nopeus vaihtelee huonelämmön ja ja asetetun lämpötilan erotuksesta johtuen.) Ilmansuuntaus: AUTO (Ilmansuuntaus vaihtelee minuutin välein) On-Off-painike Automaattinen uudelleen käynnistys sähkökatkon jälkeen Sen jälkeen kun verkkojännite on palautunut, asettuu laite sille käytölle tai pysähdystilalle, niillä kauko-ohjaimen asetuksilla, jotka olivat voimassa ennen sähkökatkosta. Tämä tarkoittaa sitä, että ajastin- tai tehokäyttö (HI POWER) asetukset poistuvat muistista. HUOM: Laitetta ei saa käynnistää tai pysäyttää verkkovirtaa katkaisemalla! Uudelleenkäynnistystoiminto voidaan poistaa sisäyksikön piirikortilla tehtävällä toimenpiteellä. Kortin vasemman alakulman lähellä on "REMOTE AUTOSTART" -merkinnällä oleva yhdysjohdin. Jos johdin katkaistaan, päättyy uudelleenkäynnistystoiminto. Laite Sivu nro. SRK-ser.ZGX-S 3:012A

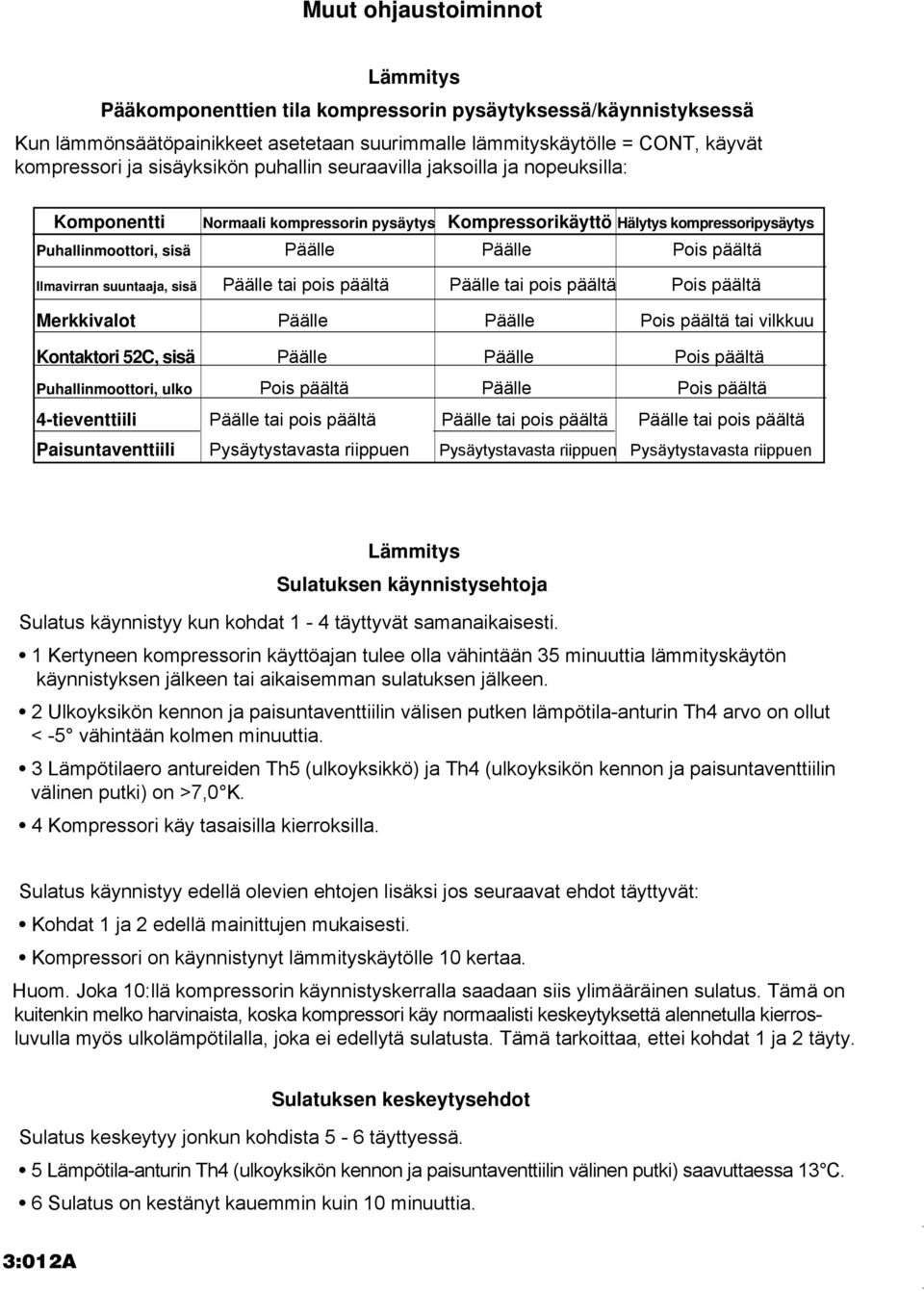

10 Muut ohjaustoiminnot Lämmitys Pääkomponenttien tila kompressorin pysäytyksessä/käynnistyksessä Kun lämmönsäätöpainikkeet asetetaan suurimmalle lämmityskäytölle = CONT, käyvät kompressori ja sisäyksikön puhallin seuraavilla jaksoilla ja nopeuksilla: Komponentti Normaali kompressorin pysäytys Kompressorikäyttö Hälytys kompressoripysäytys Puhallinmoottori, sisä Päälle Päälle Pois päältä Ilmavirran suuntaaja, sisä Päälle tai pois päältä Päälle tai pois päältä Pois päältä Merkkivalot Päälle Päälle Pois päältä tai vilkkuu Kontaktori 52C, sisä Päälle Päälle Pois päältä Puhallinmoottori, ulko Pois päältä Päälle Pois päältä 4-tieventtiili Päälle tai pois päältä Päälle tai pois päältä Päälle tai pois päältä Paisuntaventtiili Pysäytystavasta riippuen Pysäytystavasta riippuen Pysäytystavasta riippuen Lämmitys Sulatuksen käynnistysehtoja Sulatus käynnistyy kun kohdat 1-4 täyttyvät samanaikaisesti. 1 Kertyneen kompressorin käyttöajan tulee olla vähintään 35 minuuttia lämmityskäytön käynnistyksen jälkeen tai aikaisemman sulatuksen jälkeen. 2 Ulkoyksikön kennon ja paisuntaventtiilin välisen putken lämpötila-anturin Th4 arvo on ollut < -5 vähintään kolmen minuuttia. 3 Lämpötilaero antureiden Th5 (ulkoyksikkö) ja Th4 (ulkoyksikön kennon ja paisuntaventtiilin välinen putki) on >7,0 K. 4 Kompressori käy tasaisilla kierroksilla. Sulatus käynnistyy edellä olevien ehtojen lisäksi jos seuraavat ehdot täyttyvät: Kohdat 1 ja 2 edellä mainittujen mukaisesti. Kompressori on käynnistynyt lämmityskäytölle 10 kertaa. Huom. Joka 10:llä kompressorin käynnistyskerralla saadaan siis ylimääräinen sulatus. Tämä on kuitenkin melko harvinaista, koska kompressori käy normaalisti keskeytyksettä alennetulla kierrosluvulla myös ulkolämpötilalla, joka ei edellytä sulatusta. Tämä tarkoittaa, ettei kohdat 1 ja 2 täyty. Sulatuksen keskeytysehdot Sulatus keskeytyy jonkun kohdista 5-6 täyttyessä. 5 Lämpötila-anturin Th4 (ulkoyksikön kennon ja paisuntaventtiilin välinen putki) saavuttaessa 13 C. 6 Sulatus on kestänyt kauemmin kuin 10 minuuttia. 3:012A

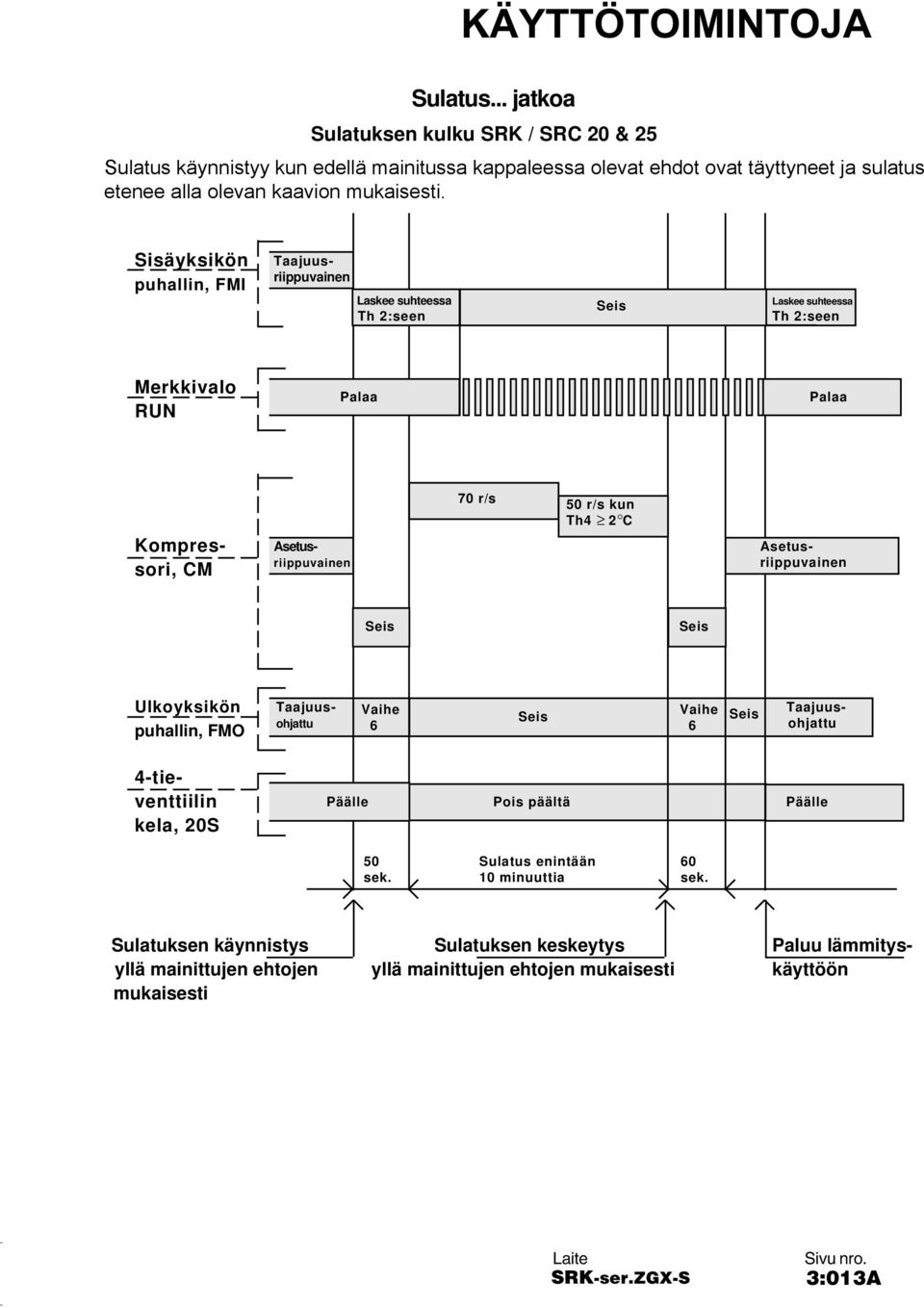

11 KÄYTTÖTOIMINTOJA Sulatus... jatkoa Sulatuksen kulku SRK / SRC 20 & 25 Sulatus käynnistyy kun edellä mainitussa kappaleessa olevat ehdot ovat täyttyneet ja sulatus etenee alla olevan kaavion mukaisesti. Sisäyksikön puhallin, FMI Taajuusriippuvainen Laskee suhteessa Th 2:seen Seis Laskee suhteessa Th 2:seen Merkkivalo RUN Palaa Palaa Kompressori, CM Asetusriippuvainen 70 r/s 50 r/s kun Th4 2 C Asetusriippuvainen Seis Seis Ulkoyksikön puhallin, FMO Taajuusohjattu Vaihe 6 Seis Vaihe 6 Seis Taajuusohjattu 4-tieventtiilin kela, 20S Päälle Pois päältä Päälle 50 sek. Sulatus enintään 10 minuuttia 60 sek. Sulatuksen käynnistys yllä mainittujen ehtojen mukaisesti Sulatuksen keskeytys yllä mainittujen ehtojen mukaisesti Paluu lämmityskäyttöön Laite Sivu nro. SRK-ser.ZGX-S 3:013A

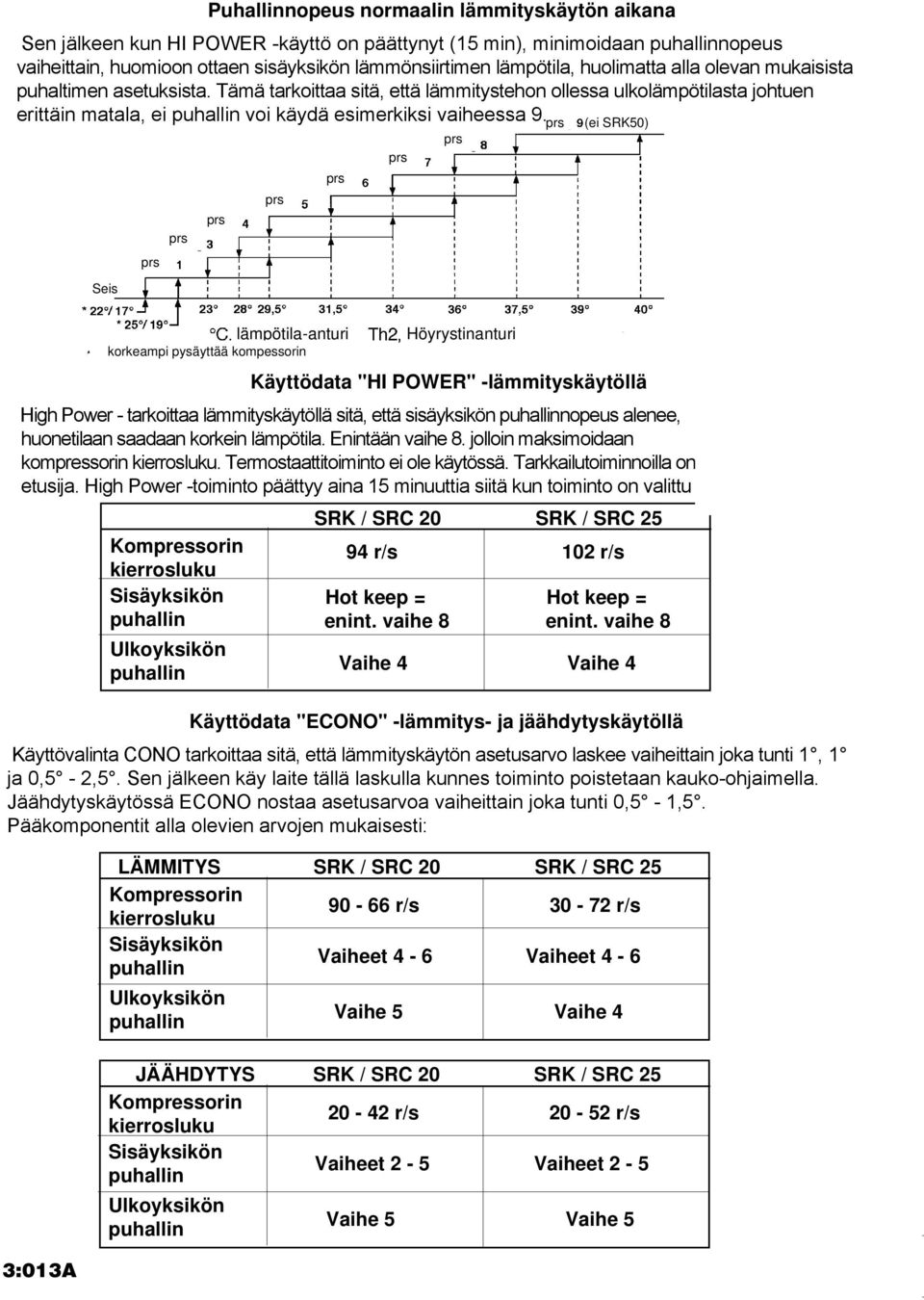

12 Puhallinnopeus normaalin lämmityskäytön aikana Sen jälkeen kun HI POWER -käyttö on päättynyt (15 min), minimoidaan puhallinnopeus vaiheittain, huomioon ottaen sisäyksikön lämmönsiirtimen lämpötila, huolimatta alla olevan mukaisista puhaltimen asetuksista. Tämä tarkoittaa sitä, että lämmitystehon ollessa ulkolämpötilasta johtuen erittäin matala, ei puhallin voi käydä esimerkiksi vaiheessa 9. Seis prs prs prs prs prs prs prs prs (ei SRK50) lämpötila-anturi korkeampi pysäyttää kompessorin Käyttödata "HI POWER" -lämmityskäytöllä High Power - tarkoittaa lämmityskäytöllä sitä, että sisäyksikön puhallinnopeus alenee, huonetilaan saadaan korkein lämpötila. Enintään vaihe 8. jolloin maksimoidaan kompressorin kierrosluku. Termostaattitoiminto ei ole käytössä. Tarkkailutoiminnoilla on etusija. High Power -toiminto päättyy aina 15 minuuttia siitä kun toiminto on valittu kauko-ohjaimella. Kompressorin kierrosluku Sisäyksikön puhallin Ulkoyksikön puhallin SRK / SRC r/s Hot keep = enint. vaihe 8 Vaihe 4 Höyrystinanturi SRK / SRC r/s Hot keep = enint. vaihe 8 Vaihe 4 Käyttödata "ECONO" -lämmitys- ja jäähdytyskäytöllä Käyttövalinta CONO tarkoittaa sitä, että lämmityskäytön asetusarvo laskee vaiheittain joka tunti 1, 1 ja 0,5-2,5. Sen jälkeen käy laite tällä laskulla kunnes toiminto poistetaan kauko-ohjaimella. Jäähdytyskäytössä ECONO nostaa asetusarvoa vaiheittain joka tunti 0,5-1,5. Pääkomponentit alla olevien arvojen mukaisesti: LÄMMITYS Kompressorin kierrosluku Sisäyksikön puhallin Ulkoyksikön puhallin JÄÄHDYTYS Kompressorin kierrosluku Sisäyksikön puhallin Ulkoyksikön puhallin SRK / SRC r/s Vaiheet 4-6 Vaihe 5 SRK / SRC r/s Vaiheet 2-5 Vaihe 5 SRK / SRC r/s Vaiheet 4-6 Vaihe 4 SRK / SRC r/s Vaiheet 2-5 Vaihe 5 3:013A

13 KÄYTTÖTOIMINTOJA Puhallinnopeuden tehovalinta, jäähdytys Kompressorin kierrosluku vaihtelee invertteriohjauksella välillä r/s. Suuremmilla puhallinnopeuksilla saadaan alla olevan taulukon mukainen kompressorikierrosluku/-teho. Valittu puhallinnopeus SRK 20 SRK 25 Kompr. kierrosluku r/s r/s Auto Puhalt. kierrosluku Kompressorin kierroksista riippuvainen HI MED Kompr. kierrosluku r/s Puhalt. kierrosluku Vaihe 7, kiinteä kierrosluku Kompr. kierrosluku r/s Puhalt. kierrosluku Vaihe 5, kiinteä kierrosluku r/s r/s LO Kompr. kierrosluku r/s Puhalt. kierrosluku r/s Vaihe 2, kiinteä kierrosluku Silloin kun joku kompressorin suojatoiminnoista tulee käyttöön, voi kierrosluku laskea yllä olevan taulukon mukaisesti. Ulkoyksikön puhallinta ohjataan suhteessa kompressorin kierroslukuun. Puhallinnopeudella oleva tehovalinta, lämmitys Kompressorin kierrosluku vaihtelee invertteriohjauksella ja se voi olla r/s välillä. Suuremmilla puhallinnopeuksilla saadaan alla olevan taulukon mukainen kompressorikierrosluku/-teho. Valittu puhallinnopeus SRK 20 SRK 25 Kompr. kierrosluku r/s r/s Auto Puhalt. kierrosluku Kompressorin kierroksista riippuvainen HI MED LO Kompr. kierrosluku r/s r/s Puhalt. kierrosluku Vaihe 8, kiinteä kierrosluku Kompr. kierrosluku r/s r/s Puhalt. kierrosluku Vaihe 6, kiinteä kierrosluku Kompr. kierrosluku r/s r/s Puhalt. kierrosluku Vaihe 4, kiinteä kierrosluku Silloin kun joku kompressorin suojatoiminnoista tulee käyttöön tai lauhduttimen sulatuksen aikana voi kierrosluku laskea yllä olevan taulukon mukaisesti. Ulkoyksikön puhallinta ohjataan suhteessa kompressorin kierroslukuun. Laite SRK-ser.ZGX-S Sivu nro. 3:014A

14 Käynnistysaikakompensointi käynnistysajastimen asetuksessa, lämmitys- ja jäähdytys Jos asetetun ja huonetilan todellisen lämpötilan välinen erotus on suuri, tulee laite käynnistymään asetettua aikaa aikaisemmin. Laite käynnistyy normaalisti 15 minuuttia ennen asetettua aikaa. Jos ero huonelämpötilan ja asetetun lämpötilan välillä on >4K, siirtyy käynnistysaika vielä 5 minuuttia aikaisemmaksi. 8K:n erotus tarkoittaa minuuttia aikaisempaa käynnistysaikaa jne. Käynnistysaikakompensoinnin esimerkki lämmityskäytöllä Asetettu lämpötila Erotus on korjattu kokemusperäisellä laskennalla edellisestä käynnistystilanteesta. Huonelämpötila 15 min. aikaisemmin 10 min. aikaisemmin 5 min. Asetettu aikaisemmin käynnistysaika 3:014A

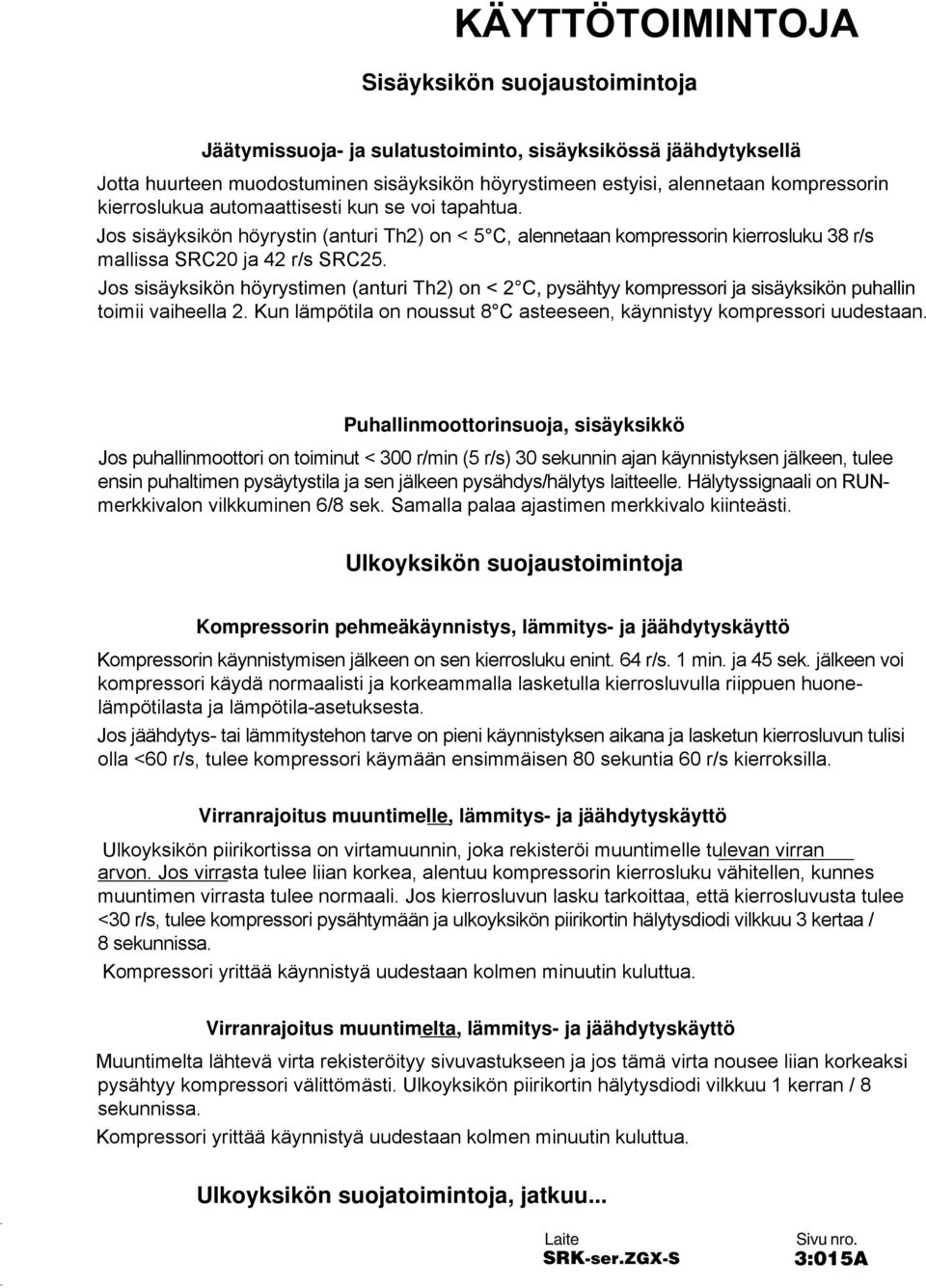

15 KÄYTTÖTOIMINTOJA Sisäyksikön suojaustoimintoja Jäätymissuoja- ja sulatustoiminto, sisäyksikössä jäähdytyksellä Jotta huurteen muodostuminen sisäyksikön höyrystimeen estyisi, alennetaan kompressorin kierroslukua automaattisesti kun se voi tapahtua. Jos sisäyksikön höyrystin (anturi Th2) on < 5 C, alennetaan kompressorin kierrosluku 38 r/s mallissa SRC20 ja 42 r/s SRC25. Jos sisäyksikön höyrystimen (anturi Th2) on < 2 C, pysähtyy kompressori ja sisäyksikön puhallin toimii vaiheella 2. Kun lämpötila on noussut 8 C asteeseen, käynnistyy kompressori uudestaan. Puhallinmoottorinsuoja, sisäyksikkö Jos puhallinmoottori on toiminut < 300 r/min (5 r/s) 30 sekunnin ajan käynnistyksen jälkeen, tulee ensin puhaltimen pysäytystila ja sen jälkeen pysähdys/hälytys laitteelle. Hälytyssignaali on RUNmerkkivalon vilkkuminen 6/8 sek. Samalla palaa ajastimen merkkivalo kiinteästi. Ulkoyksikön suojaustoimintoja Kompressorin pehmeäkäynnistys, lämmitys- ja jäähdytyskäyttö Kompressorin käynnistymisen jälkeen on sen kierrosluku enint. 64 r/s. 1 min. ja 45 sek. jälkeen voi kompressori käydä normaalisti ja korkeammalla lasketulla kierrosluvulla riippuen huonelämpötilasta ja lämpötila-asetuksesta. Jos jäähdytys- tai lämmitystehon tarve on pieni käynnistyksen aikana ja lasketun kierrosluvun tulisi olla <60 r/s, tulee kompressori käymään ensimmäisen 80 sekuntia 60 r/s kierroksilla. Virranrajoitus muuntimelle, lämmitys- ja jäähdytyskäyttö Ulkoyksikön piirikortissa on virtamuunnin, joka rekisteröi muuntimelle tulevan virran arvon. Jos virrasta tulee liian korkea, alentuu kompressorin kierrosluku vähitellen, kunnes muuntimen virrasta tulee normaali. Jos kierrosluvun lasku tarkoittaa, että kierrosluvusta tulee <30 r/s, tulee kompressori pysähtymään ja ulkoyksikön piirikortin hälytysdiodi vilkkuu 3 kertaa / 8 sekunnissa. Kompressori yrittää käynnistyä uudestaan kolmen minuutin kuluttua. Virranrajoitus muuntimelta, lämmitys- ja jäähdytyskäyttö Muuntimelta lähtevä virta rekisteröityy sivuvastukseen ja jos tämä virta nousee liian korkeaksi pysähtyy kompressori välittömästi. Ulkoyksikön piirikortin hälytysdiodi vilkkuu 1 kerran / 8 sekunnissa. Kompressori yrittää käynnistyä uudestaan kolmen minuutin kuluttua. Ulkoyksikön suojatoimintoja, jatkuu... Laite Sivu nro. SRK-ser.ZGX-S 3:015A

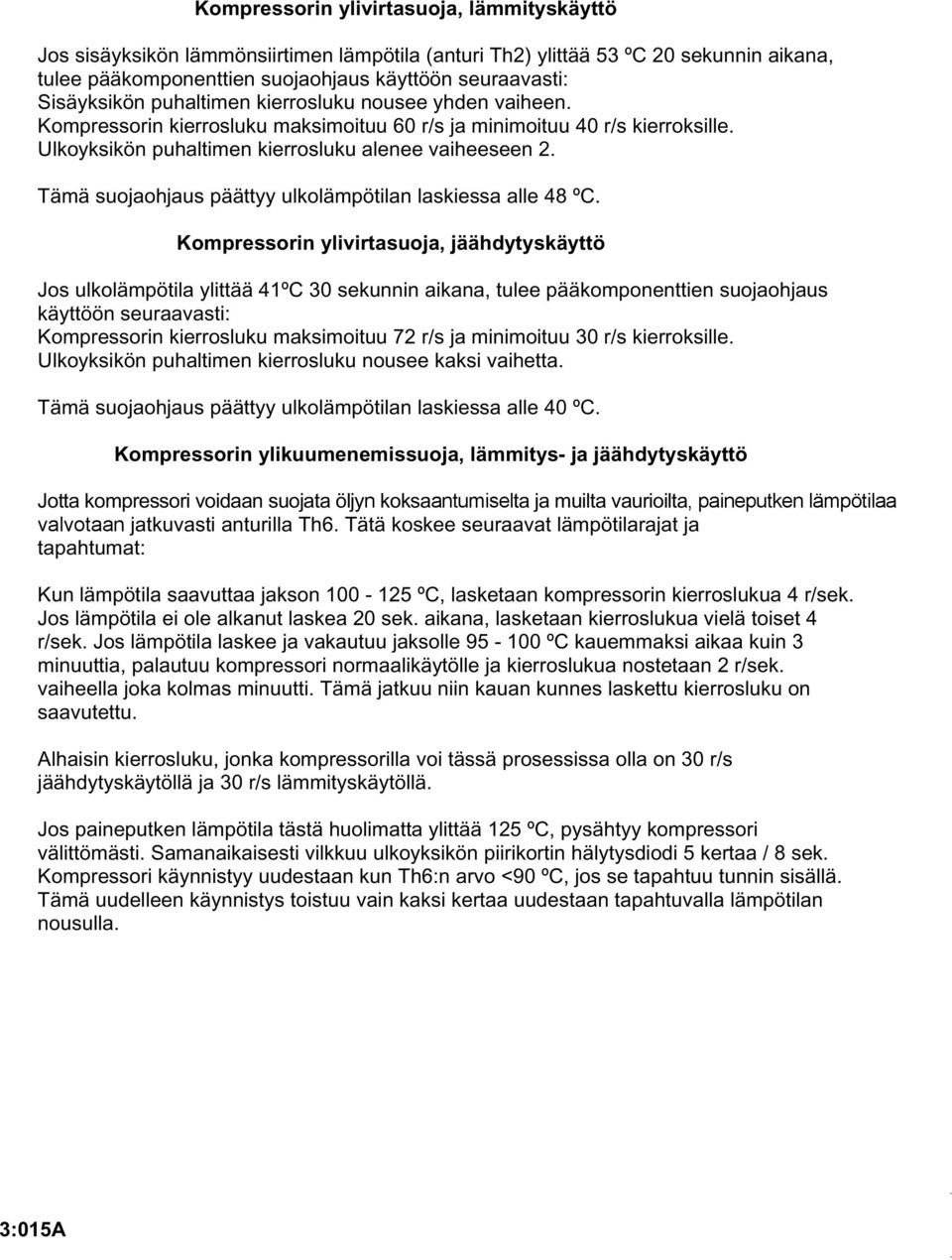

16 Kompressorin ylivirtasuoja, lämmityskäyttö Jos sisäyksikön lämmönsiirtimen lämpötila (anturi Th2) ylittää 53 ºC 20 sekunnin aikana, tulee pääkomponenttien suojaohjaus käyttöön seuraavasti: Sisäyksikön puhaltimen kierrosluku nousee yhden vaiheen. Kompressorin kierrosluku maksimoituu 60 r/s ja minimoituu 40 r/s kierroksille. Ulkoyksikön puhaltimen kierrosluku alenee vaiheeseen 2. Tämä suojaohjaus päättyy ulkolämpötilan laskiessa alle 48 ºC. Kompressorin ylivirtasuoja, jäähdytyskäyttö Jos ulkolämpötila ylittää 41ºC 30 sekunnin aikana, tulee pääkomponenttien suojaohjaus käyttöön seuraavasti: Kompressorin kierrosluku maksimoituu 72 r/s ja minimoituu 30 r/s kierroksille. Ulkoyksikön puhaltimen kierrosluku nousee kaksi vaihetta. Tämä suojaohjaus päättyy ulkolämpötilan laskiessa alle 40 ºC. Kompressorin ylikuumenemissuoja, lämmitys- ja jäähdytyskäyttö Jotta kompressori voidaan suojata öljyn koksaantumiselta ja muilta vaurioilta, paineputken lämpötilaa valvotaan jatkuvasti anturilla Th6. Tätä koskee seuraavat lämpötilarajat ja tapahtumat: Kun lämpötila saavuttaa jakson ºC, lasketaan kompressorin kierroslukua 4 r/sek. Jos lämpötila ei ole alkanut laskea 20 sek. aikana, lasketaan kierroslukua vielä toiset 4 r/sek. Jos lämpötila laskee ja vakautuu jaksolle ºC kauemmaksi aikaa kuin 3 minuuttia, palautuu kompressori normaalikäytölle ja kierroslukua nostetaan 2 r/sek. vaiheella joka kolmas minuutti. Tämä jatkuu niin kauan kunnes laskettu kierrosluku on saavutettu. Alhaisin kierrosluku, jonka kompressorilla voi tässä prosessissa olla on 30 r/s jäähdytyskäytöllä ja 30 r/s lämmityskäytöllä. Jos paineputken lämpötila tästä huolimatta ylittää 125 ºC, pysähtyy kompressori välittömästi. Samanaikaisesti vilkkuu ulkoyksikön piirikortin hälytysdiodi 5 kertaa / 8 sek. Kompressori käynnistyy uudestaan kun Th6:n arvo <90 ºC, jos se tapahtuu tunnin sisällä. Tämä uudelleen käynnistys toistuu vain kaksi kertaa uudestaan tapahtuvalla lämpötilan nousulla. 3:015A

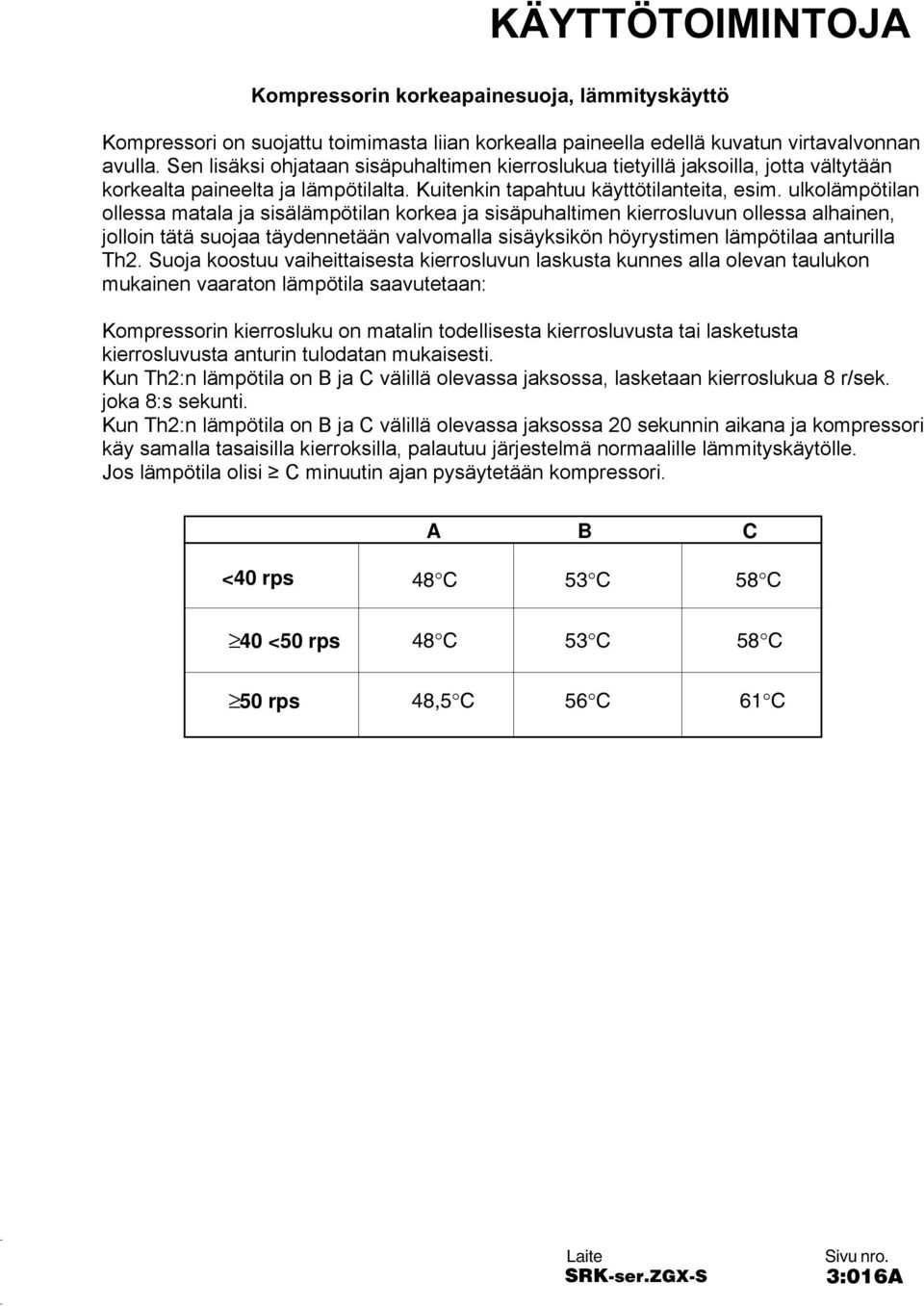

17 KÄYTTÖTOIMINTOJA Kompressorin korkeapainesuoja, lämmityskäyttö Kompressori on suojattu toimimasta liian korkealla paineella edellä kuvatun virtavalvonnan avulla. Sen lisäksi ohjataan sisäpuhaltimen kierroslukua tietyillä jaksoilla, jotta vältytään korkealta paineelta ja lämpötilalta. Kuitenkin tapahtuu käyttötilanteita, esim. ulkolämpötilan ollessa matala ja sisälämpötilan korkea ja sisäpuhaltimen kierrosluvun ollessa alhainen, jolloin tätä suojaa täydennetään valvomalla sisäyksikön höyrystimen lämpötilaa anturilla Th2. Suoja koostuu vaiheittaisesta kierrosluvun laskusta kunnes alla olevan taulukon mukainen vaaraton lämpötila saavutetaan: Kompressorin kierrosluku on matalin todellisesta kierrosluvusta tai lasketusta kierrosluvusta anturin tulodatan mukaisesti. Kun Th2:n lämpötila on B ja C välillä olevassa jaksossa, lasketaan kierroslukua 8 r/sek. joka 8:s sekunti. Kun Th2:n lämpötila on B ja C välillä olevassa jaksossa 20 sekunnin aikana ja kompressori käy samalla tasaisilla kierroksilla, palautuu järjestelmä normaalille lämmityskäytölle. Jos lämpötila olisi C minuutin ajan pysäytetään kompressori. A B C <40 rps 48 C 53 C 58 C 40 <50 rps 48 C 53 C 58 C 50 rps 48,5 C 56 C 61 C Laite Sivu nro. SRK-ser.ZGX-S 3:016A

18 Signaalin siirtovirhe sisä- ja ulkoyksikön välillä Jotta kompressori ei altistuisi virheelliselle käytölle on olemassa järjestelmä, joka valvoo sisä- ja ulkoyksiköitten piirikorttien välisiä signaaleja. Vaikka järjestelmä toimii vakaasti ilman kierroslukumuutoksia, kulkee korttien välillä jatkuvasti signaaleja, jotta niiden välinen yhteys voidaan vahvistaa. Mikäli jokin odottamaton signaali ilmaantuu ulkoisen häiriön kautta, tai jos korttien välillä tulee katkos huonon johdinkontaktin vuoksi, pysähtyy kompressori välittömästi ja se näkyy ulkoyksikön piirikortilla hälytysdiodin vilkkumisella 6 kertaa /8 sek. aikana. Sisäyksikön ajastimen merkkivalo vilkkuu samalla tavalla. Kompressori ei käynnisty uudestaan ennen kuin hälytys on kuitattu katkaisemalla laitteen virta. 3:016A

19 MITAT JA KOMPONENTIT Sisäyksikkö SRK 20 & 25ZGX-S Kaapeliliittimet Putkiaihio Imulinja Nestelinja Kondenssiputki putkiaihio putkiaihio Laite Sivu nro. SRK-ser.ZGX-S 4:011A

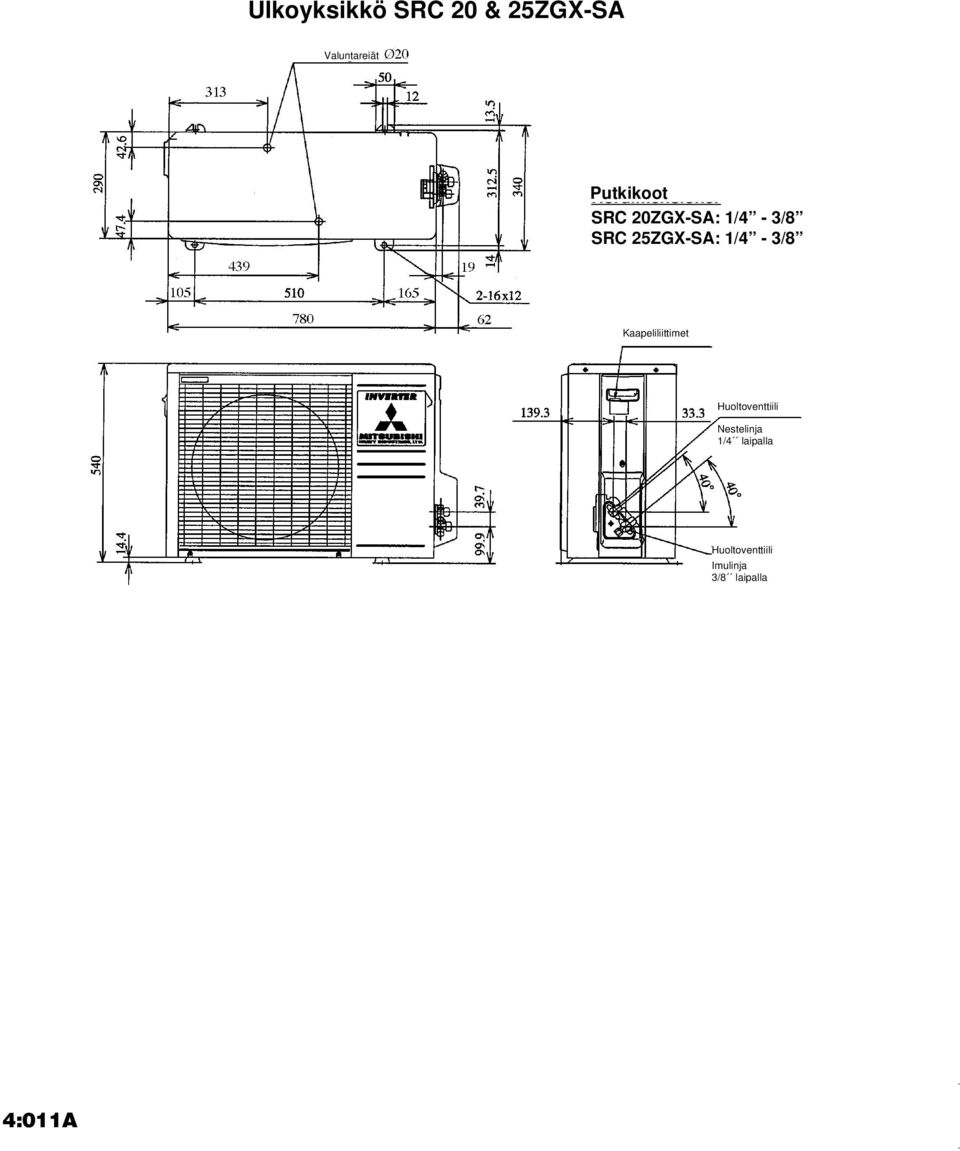

20 Ulkoyksikkö SRC 20 & 25ZGX-SA Valuntareiät Putkikoot Rördimensioner SRC 20ZGX-SA: 1/4-3/8 SRC 25ZGX-SA: 1/4-3/8 Kaapeliliittimet Huoltoventtiili Nestelinja 1/4 laipalla Huoltoventtiili Imulinja 3/8 laipalla 4:011A

21 SUORITUSKYKY - KÄYTTÖALUE Korkeuserojen rajoitukset ulko- ja sisäyksikön välillä SRK 20 & 25: Max 10m SRK 20 & 25: Max 10m Putkipituuksien rajoitukset ulko- ja sisäyksikön välillä SRK 20 & 25: Max 15m Suurin kylmäainemäärä SRC 20 & 25ZGX-SA Koska ulkoyksikkö on toimitettu suurimmalla täytöllä, joka järjestelmässä voi olla ja suurempi putkipituus vaatii lisätäyttöä, on nesteputkiston suurin pituus rajoitettu 15 metriin. Suurin kylmäainemäärä = toimitustäyttö SRK/SRC 20ZZGX SRK/SRC 25ZZGX g g Putkiston pituudesta riippumatta tulee laitteessa olla ilmoitettu putkikoko, koko matkan sisä- ja ulkoyksikön välillä. Tärkeää Rajoituksia - käyttöjännite Minimi 198 V, Maksimi 264 V Laite Sivu nro. SRK-ser.ZGX-S 5:011A

22 Lämmitys- ja jäähdytystehon kompensointi Laitteen jäähdytys- ja lämmitysteho on riippuvainen ulko- ja sisälämpötiloista. Nimellinen lämpöteho kappaleen 2 taulukossa koskee kuivaa huonelämpötilaa 20 C ja ulkolämpötilaa 7 C, 90% RF = 6 C kostea lämpötila. Jotta lämpöteho voidaan laskea muulle lämpötilasuhteelle käytetään alla olevaa kaaviota. Yksi esimerkki, joka antaa korjauskertoimen = 1,0 on merkitty -nuolella kaavioon. 1. Seuraa katkoviivaa kostealle lämpötilalle 6 C, joka menee loivasti vasemmalle ylös kunnes se leikkaa vaakasuoran, 20 C sisälämpötilaa osoittavan viivan. 2. Tästä, pisteellä merkitystä leikkauskohdasta siirrytään suoraan ylöspäin kunnes kohdataan kerroinkäyrä. 3. Kerroinkäyrän leikkauspisteestä siirrytään vasemmalle ja luetaan tekijä, joka tässä esimerkissä on 1,0. 4. Jotta kyseinen teho saadaan esille, kerrotaan datataulukon teho luvulla 1,12. Vastaavalla tavalla voidaan etsiä korjauskerroin nimelliselle jäähdytysteholle lähtökohtana jäähdytyskäytön kaavio. Korjauskerroin lämmitys- ja jäähdytyskäyttöön sisä- ja ulkolämpötilojen suhteessa Jäähdytys Lämmitys Käyttöalue Lämmitys Sisäilma, kuivalämpötila Jäähdytys Jäähdytys Ulkoilma, Ulkoilma, kuivalämpötila kuivalämpötila Sisäilma, märkälämpötila Standardipiste Ulkoilma, märkälämpötila Standardipiste Ilmavirtaus: Jäähdytysteho koskee suurinta ilmavirtausta sisäyksikön läpi. Kaavion arvo laskee jopa 0,1 yksikköä puhallinnopeudella Lo. Jäätyminen: Lämmönsiirtimessä oleva jää vaikuttaa lämpötehoon alla olevien korjauskerrointen mukaisesti: Ulkolämpötila: Kerroin: 0,95 0,94 0,93 0,91 0,88 0,87 0,92 1,00 5:011A

23 SÄHKÖJÄRJESTELMÄ Ulkoinen kytkentäkaavio SRK / SRC 20 & 25ZGX-S KeVi = Suojajohdin (keltavihreä) Sisäyksikkö, SRK Ulkoyksikkö, SRC 220/230V, 50Hz, 10 At L N PE Ru Si KeVi Musta 1 Välikaapeli 5x1,5S 1 Musta Valkoinen 2 2 Valkoinen Punainen 3 3 Punainen KeVi KeVi Laite Sivu nro. SRK-ser.ZGX-S 6:011A

24 Piirikaavio SRK / SRC 20, 25ZGX-S Sisäyksikkö Ulkoyksikkö Sähkösyöttö 10A sulake max. Ru Si KeVi Piirikorttikotelo Höyr. Va Ru Mu Pu KeVi KeVi Pu Va Mu Pu Va Mu Piirikortti Merkkivalopaneeli Signaalinvastaanotin On-Off- painike Piirikortti Pu Va Mu Komponentit - piirikaavio C CAE CFI CM CNx DH DS EEV F1 F2 FMI FMO L LM Kondensaattori Elektrolyyttikondensaattori Kondensaattori, sisäyks. puhallinmoottori Kompressorinmoottori Piirikortin pistoke Pohjalevyn lämmitin 50 W Diodisilta Elektroninen paisuntaventtiili Varoke, sisäyksikkö, 3,15 A Varoke, Ulkoyksikkö, 20 A Puhallinmoottori, sisäyksikkö Puhallinmoottori, ulkoyksikkö Reaktori Ilmavirran suuntaajamoottori, pystysuunta PT Q SM Th1 Th2 Th4 Th5 Th6 TR ZNR 20S Tehotransistori Triak, jännitteensäätö FMI:lle Ilmavirran suuntaajanmoottori, vaakasuunta Lämpötila-anturi, paluuilma Lämpötila-anturi, sisäkenno Lämpötila-anturi, ulkokenno Lämpötila-anturi, ulkoilma Lämpötila-anturi, paineputki, kompr. Muunnin Varistori Kela, 4-tieventtiili 23DH Bi-metallitermostaatti DH:lle, 0 / 7 C 52C Kompressorikontaktori 6:011A

25 KYLMÄAINEPIIRI Kylmäainepiiri SRK / SRC 20 & 25ZGX-S Sisäyksikkö SRK 20 & 25ZGX-S Nesteputki Nesteputki 3/8`` t. 1/2`` laippa eristetty eristetty Ulkoyksikkö SRC 20 & 25ZGX-SA Lämmityskäyttö Jäähdytyskäyttö Huoltoventtiili 3/8`` laippa Mittausyhde 4-tieventtiili Kompressori Pisaranerotin Huoltoventtiili 1/4`` laippa Elektroninen paisuntaventtiili 1/4`` laippaliitos Nesteputki 1/4`` eristetty Suodatinkuivain Kapillaariputki Kapillaariputki Johtuen siitä, että kummankin mallin paisuntaventtiili on sijoitettu ulkoyksikköön, tulevat molemmat sisä- ja ulkoyksikön väliset asennusputket toimimaan matalapainepuolella. Tämän takiamolemmat putket on aina oltava eristettyjä. Järjestelmäntäyttö SRK/SRC 20 & 25ZGX-S Ulkoyksiköt toimitetaan gramman R410A -kylmäaineella täytettyinä, joka riittää 15 metrin putkipituudelle, mikä on myös suurin sallittu putkipituus. Laite Sivu nro. SRK-ser.ZGX-S 7:011A

26 vasen pääty 50mm 40 mm Sisäyksikön sijoitus 15mm oikea pääty 100mm ASENNUS Sisäyksikkö on asennettava asunto-, toimisto- tai vastaaviin tiloihin, joissa on normaali sisäilmasto. Sitä ei saa asentaa kosteisiin tiloihin tai tiloihin, joissa valmistetaan tai varastoidaan elintarvikkeita. Valitse sisäyksikölle paikka missä 1...ei ole esteitä laitteelta tulevalle ilmavirralle ja niin, että ilma tavoittaa niin suuren osan huonetilasta kuin on mahdollista. 2...olevat ihmiset eivät altistu vedolle. 3...kondenssiveden poistoputki voidaan johtaa laskulla viemäriin. 4...seinä, johon sisäyksikkö asennetaan on suora ja riittävän tukeva. 5...sisäkaton ja koneen välinen etäisyys on vähintään 40 mm. 6...hapot tai liuottimet eivät voi vahingoittaa laitetta. 7...sisäyksikön ja ulkoyksikön välisen korkeuseron sekä suurimman putkipituuden rajoitukset voidaan toteuttaa. Ks. SUORITUSKYKY - KÄYTTÖALUE, sivu 5:011A. Sisäyksikkö SRK20-25ZGX, pienimmät etäisyydet ympäröiville esteille. Laitteen eturitilä poistetaan alareunasta irrottamalla ja kääntämällä eteenpäin ylös. Siksi tilaa on oltava riittävästi tilaa laitteen yläpuolen ja sisäkaton välillä. Lisäksi laitteen päätyjen ja niitä lähellä olevien seinien välillä on oltava tilaa huoltoa varten. Pienimmät mitat näkyvät alla olevassa kuvassa. Kauko-ohjaimen sijoitus Kauko-ohjainta voidaan käyttää irrallaan tai kiinnittää se laitteen alle seinään. Asennussarjassa on kauko-ohjaimen kiinnitystä varten 3,5 x 16 mm:n ruuvi. Asennusta on kuitenkin odotettava kunnes laite on käyttövalmis niin, että voidaan kokeilemalla etsiä paikka ja suunta, jossa sisäyksikkö kykenee vastaanottamaan signaalin. Ruuvi Kiinteä asennus sisäyksikön alla Vastaanottoalue edestä päin Mahdollinen vaikutusalue > 0,5m < 0,5m < 0,5m < 6m < 2m < 6m < 30 < 30 9:010A

27 Ulkoyksikön sijoitus ja asennus Ulkoyksikkö sijoitetaan niin, ettei altistu suoralle suolapitoiselle meri-ilmalle. Melu ei häiritse naapureita. Sisäyksikön ja ulkoyksikön välisen korkeuseron (enint. 10 m) sekä suurimman putkipituuden rajoitukset (enint. 15 m on voitava toteuttaa. Ks. SUORITUSKYKY - KÄYTTÖALUE, sivu 5:011A. Mitään esteitä, esim. kasvillisuutta, aitoja tai seiniä ei saa olla laitteelle tulevan ja siitä lähtevän ilman edessä, ks. alla oleva kuva. Jos ulkoyksikkö asennetaan seinäkonsoliin on käytettävä kumivaimentimia. Vaimentimet on oltava ulkoyksikön painolle sopivat. Vältä ulkoyksikön konsoliasennusta puuseinään, melu- ja värinäongelmien takia. Jos tätä ei voi välttää, parannetaan asennusta kiinnittämällä ensin rakennuksen runkopalkkeihin kaksi vaakatasoon tulevaa 30 x 40 mm lautaa. Konsolit kiinnitetään sen jälkeen näihin lautoihin siten, että ruuvit eivät ulotu seinälaudoitukseen. Ulkoyksikkö asennetaan niin korkealle, että lumi ei nouse sen alareunaan, kuitenkin vähintään 500 mm maanpinnan yläpuolelle. Ulkoyksikön alapuolen jäätymisen estämiseksi, sitä ei pitäisi asentaa kovaksi valmistetun maanpinnan, kuten asfaltin, laattojen jne. yläpuolelle. Pienimmät etäisyydet ympäröiville esteille, ulkoyksiköt SRC 20 & 25ZGX-SA min. min. 100 min. 600 mm Ulkoyksikön kallistus Min. 500 mm ASENNUS Jotta sulatuksesta tuleva sulavesi ei pääse valumaan kompressoriosaan asennetaan ulkoyksikkö niin, että sen vasemmanpuoleinen pääty tulee n. 6 mm oikeaa päätyä alemmaksi (vas. kuva alla). Vastaavasti täytyy yläreunan sisäpuoli oltava 4 mm ulkoreunaa alempana (oik. kuva alla). 6 mm 4 mm Laite Sivu nro. SRK-ser.ZGX-S 9:011A

28 Sisäyksikön kiinnitys, SRK 20 & 25ZGX-S Asennuslevy Katkoviiva: Laitteen kokonaispituus seinää vasten Huoltotila Huoltotila Läpivientiaihio Läpivientiaihio Kiinnityslevyn asennus 1. Irrota kiinnityslevy sisäyksikön takaosasta ja aseta se seinää vasten kohtaan, johon sisäyksikkö halutaan asentaa. Tarkasta, että laitteen ympärille jää riittävästi käytettävissä olevaa vapaata tilaa. Laitteen yläpinnasta kattoon vähintään 65 mm. Kiinnityslevyn suorasta yläreunasta mitattuna on mitta 87 mm. Pienin sallittu etäisyys kiinnityslevyn vasemmasta päästä seuraavan seinään on 159 mm ja levyn oikeasta päästä seuraavaan seinään 209 mm. 2. Levy kohdistetaan vaakasuoraan joko vesivaa'alla tai luotilangalla levyn yläreunan keskimerkinnästä. 3. Sen jälkeen kun levy on kiinnitetty seinään porataan tarvittaessa läpivientireikä kylmäaineputkelle, kondenssivesiputkelle ja kaapelille. Reikä voivat sijaita joko oikealla tai vasemmalla puolella ja sen koko enintään 50 mm Ø. Seinän läpi porattava reikä kondenssiveden poistoputkea silmällä pitäen n. 5º:een kulmaan alas-/ulospäin. 9:011A

29 ASENNUS 4. Irrota laitteen etuosa. Käännä ilmanottoritilä ylöspäin ja vedä se suoraan ulos. Irrota ilmavirran suuntaajaan alla olevien "luukkujen" alla olevat kaksi ruuvia. Etuosan yläpuoli on kiinnitetty hakasilla. 5. Tee tarvittavat alkuvalmistelut sisäyksikön takaosaan, huomioiden putkituksen ja kondenssiveden poistoletkun asennukset. 6. Kiinnityslevyn keskellä ja sen alakulmissa on aukot seinän läpi vietäville putkituksille. 7. Sisäyksikön pohjalevyn oikean puoleisessa päädyssä irrotettava laatta alaspäin olevalle läpiviennille ja yksi läpivientireikä oikealle tai vasemmalle kummassakin päädyssä. Taakse Alle Taakse vasemmalle Vasemmalle 8. Kondenssivesiletku on toimituksen yhteydessä liitetty kondenssialtaan oikealle puolelle. Tarvittaessa se voidaan siirtää myös vasemmalle puolelle. Irrota letku oikeasta päädystä Irrota vasemmassa päädyssä oleva tulppa Aseta tulppa oikeassa päädyssä olevaan reikään, ja letku vasempaan päätyyn. 9. Kiinnitä sisäyksikkö kiinnityslevyyn ja vie kylmäaineputki ja kondenssivesiletku seinässä olevan läpivientireiän läpi tai vedä ne pohjalevyn läpiviennin kautta. Sisäyksikön alareuna kiinnitetään kiinnityslevyyn alareunassa olevilla hakasilla, alla olevan kuvan mukaisesti. Sisäyksikkö Kiinnityslevy Hakaset 2 kpl. Paina varovasti Kiinnityslevy Kiinnityslevy Seinä Seinä Sisäyksikkö Paina varovasti Laite Sivu nro. SRK-ser.ZGX-S 9:012A

30 Putkitus Sen jälkeen kun sekä sisä- että ulkoyksikkö on asennettu, vedetään ensin VÄÄRIN kondenssivesiletku, sen jälkeen kylmäaineputki ja viimeksi välikaapeli sivulla 6:011A olevan ulomman kytkentäkaavion mukaisesti. Huolehdi, että kondenssivesiletku viedään koko matkan laskevana viemäriin saakka niin, että siihen ei muodostu taskuja johon vesi voi jäädä seisomaan. Seinäläpivientinä käytetään mielellään valmiita läpivientiosia. Letku viedään läpiviennin läpi niin, ettei se kosketa sen sisäpuolta. Läpivienti tiivistetään sekä ulko- että sisäpuolelta. Jotta vältetään ulkoyksikön ja seinän välisen putken värinä, on putkella oltava vähintään 1 metrin vapaa pituus ilman letkuliitintä tms. Koska järjestelmä, joka on täytetty R410A-kylmäaineella on herkkä kosteudelle, on noudatettava erityistä tarkkuutta sisäyksikön ja putken tyhjennyksessä. Järjestelmässä ei ole kuivainsuodatinta, joten tarkkuutta ei voi laiminlyödä. Kylmäaineputken on asennuksen aikana oltava päistä tulpattuna, niin pitkään kuin on mahdollista. Tällä tavoin estetään kondenssiveden muodostuminen jos putki siirretään kylmästä lämpimään ympäristöön. Putki, joka kiinnitetään laippamutterilla rullataan auki kylmäyksiköltä päin sisäyksikön suuntaan. Sekä neste- että imuputki on oltava eristettynä. Laite-edustajasi toimittaa valmiiksi eristettyä putkea 30 metrin pituuksilla. Työskentely kylmäainepiirillä Putkien täyttömäärät: Ks. Kylmäainepiirit, sivu 7:011A Sisäyksikkö Ulkoyksikkö Avaa sisäyksikön putkiliittimien mutterit ja poista "sokeat" tulpat. Öljyä mutterit, työnnä ne putkeen ja asenna kartio putken päähän. Molemmissa malleissa on sama putkikoko. Nesteputki (Liquid) 0n 1/4" kummassakin mallissa ja imuputki (Gas) on 3/8". Sisäyksikkö Ulkoyksikkö Momenttiavain Kiristysmomentti: 1/4 putki: 16 ~ 19 Nm (1,6 ~ 2.0 kpm) 3/8 putki: 29 ~ 39 Nm (3,0 ~ 4,0 kpm) 6:012A

31 ASENNUS Työskentely kylmäainepiirillä, jatkuu Kytke imuputki ulkoyksikön huoltoventtiilin ja kiristä se lopullisesti. Valmistele nesteputken laippaliitin niin, että se on kytkentävalmis. Kytke typpipullo imupuolen huoltoventtiiliin. (Käytä AGA:n NITROGEN PLUS tai Air Liquid Gas LASAL 1 -tyyppistä typpilaatua). Puhalla kuivaa typpikaasua imuputken ja sisäyksikön läpi, jotta niistä saadaan ilma ja kosteus pois. Samanaikaisesti puhalluksen kanssa liitetään nesteputken laippamutteri huoltoventtiiliin. Sulje typpikaasupullon venttiili ja kiristä nesteputken mutteri lopullisesti. Testaa kaikkien sisä- ja ulkoyksikön laippaliitosten tiiviys typpikaasulla ja vuotosprayllä. Taso: Mittauspaine 65 C X 1,1 = 45,1 baria (Sv.Kn ) Päästä typpitäyttö ulos mahdollisimman hitaasti. Kytke matalapainemittari imupuolen huoltoventtiiliin. (Paisuntaventtiili on ulkoyksikössä. Sen takia voidaan ainoastaan imupuolen paine tarkastaa kompressorin ulkopuolella.) Kytke tyhjöpumppu ja tyhjennä järjestelmä 100 mikroniin (10 mb). Täytä typellä n. 1 bariin, päästä se ulos hitaasti ja suorita tyhjennys loppuun 50 mikroniin saakka (5 mb). Sulje mittariliittimen venttiilit ja avaa nestepuolen huoltoventtiilit kokonaan millikoon kuusiokoloavaimella. Jos laitteessa on mittarit kytkettyinä, jätä venttiileitä auki niin paljon, että paine voi siirtyä mittareihin. Kylmäainepiiri on nyt valmiina käyttöönottoon seuraavan kappaleen mukaisesti. Laite Sivu nro. SRK-ser.ZGX-S 9:013A

32 KeVi = Suojajohdin (Keltavihreä) Ulompi kytkentäkaavio SRK / SRC 20 & 25ZGX-S Sisäyksikkö, SRK Ulkoyksikkö, SRC 220/230V, 50Hz, 10 At L Ru Si N PE KeVi Musta 1 Välikaapeli 5x1,5S 1 Musta Valkoinen 2 2 Valkoinen Punainen 3 3 Punainen KeVi KeVi Sähkökytkentä Verkkokytkentä 220 voltin jännitteen syöttö kytketään sisäyksikköön tehtaalla asennettuun harmaaseen kaapeliin. Jännite kytketään sen ruskeaan johtoon ja nolla siniseen. Maadoitus kytketään kiinteän kaapelin kelta/vihreään johtoon. Katso lisätietoja yllä olevasta kaaviosta. Kytkemällä jännitteen syöttö sisäyksikköön lukittavan turvakytkimen kautta täytetään turvallisuusmääräykset helpoimmalla mahdollisella tavalla. Turvakytkin voi olla joko sähkökeskuksen tai sisäyksikön yhteydessä. Koska turvakytkin on tässä tapauksessa lukittava, ei ulkoyksikkö tarvitse erillistä turvakytkintä. Sisä- ja ulkoyksikön välinen ohjauskaapeli Kytkentä sisäyksikköön Sisä- ja ulkoyksikön välinen ohjauskaapeli kytketään edellisellä sivulla olevan ulkoisen kytkentäkaavion Kaapeliliittimet mukaisesti. Kaapelin tulee olla 5x1,5S. Sisäyksikössä kaapeli kytketään liitinrimaan. Avaa kansi työntämällä sitä oikealle alaspäin. Poista peitelevy ja kosketussuoja ja työnnä kuoritut johdot liittimiinsä. On erittäin tärkeää, että johtojen ja liittimien numerot (1, 2, 3) ovat sisä- ja ulkoyksikössä samat, koska liittimessä 3 on heikkovirtaohjaus. Välikaapelin maajohto kytketään rengasliittimellä riviliittimen vieressä olevaan maadoitusruuviin. Vedonpoistin Lukko 9:013A

33 ASENNUS Sisä- ja ulkoyksikön välinen ohjauskaapeli Kytkentä ulkoyksikköön Sisä- ja ulkoyksikön välinen ohjauskaapeli kytketään edellisellä sivulla olevan ulkoisen kytkentäkaavion mukaisesti. Kaapelin tulee olla 5x1,5S. Kaapeliliittimet Välikaapeli sisäyksikölle Ru Si Mu KeVi Vaihe (230V) Nolla Ohjaus (heikkovirta) Suojajohdin Tärkeää Sen jälkeen kun kytkentä on valmis, tarkasta vielä kerran, että liitinnumerot sisä- ja ulkoyksikössä ovat samoja. Liitin nro. 3 on heikkovirtaohjaus ja sen vaihtuminen tarkoittaa piirikortin vaurioitumista. Kauko-ohjaimen asennus Kauko-ohjainta voidaan käyttää joko irrallaan tai asentaa se kiinni seinään laitteen alle mukana toimitetulla pidikkeellä. Asennusta on kuitenkin odotettava kunnes laite on käyttövalmis niin, että voidaan kokeilemalla etsiä paikka ja suunta, jossa sisäyksikkö voi vastaanottaa signaalin. Katso kauko-ohjaimen pidikkeen sijoitus sivulta 9:011. Laite Sivu nro. SRK-ser.ZGX-S 9:014A

34 1. Tarkasta, että sähkökytkennät on suoritettu oikein. KÄYTTÖÖNOTTO 2. Tarkasta, että kylmäaineputket on oikein liitettyinä sisä- ja ulkoyksiköihin. 3. Laitteen paisuntaventtiili sijaitsee ulkoyksikössä. Tämän takia tulee molemmat kylmäaineputket toimimaan painepuolella lämmityskäytössä ja imupuolella jäähdytyskäytössä. 4. Kaada vettä tippakulhoon ja tarkasta, että kondenssivesiputki vetää hyvin eikä sen liitokset vuoda. 5. Ota kauko-ohjain esille ja avaa jokaisen sisäyksikön mukana tullut käyttöohje. Laitteen tulee nyt olla kytkettynä verkkoon, mutta ei vielä päälle kytkettynä. Siirry niin paljon kauemmaksi sisäyksiköstä, että signaalivastaanotin ei tunnista kauko-ohjainta. Aloita asettamalla nykyinen aika kauko-ohjaimeen. Aseta sen jälkeen lämmityskäyttö, korkein lämpötila = 30 C ja suurin puhallusnopeus HI painikkeella FAN SPEED. Siirry lähemmäksi sisäyksikköä ja käynnistä laite painamalla ON/OFF -painiketta. Nyt tulee kompressori toimimaan suurimmilla kierroksilla, joita rajoittavat ainoastaan suoja- ja vahtitoiminnot. Tämä käyttö jatkuu, kunnes jotain asetusta muutetaan kauko-ohjaimella. 6. Tarkasta toiminta ja mittaa huoneilman lämpötilannousu sisäyksikön läpi tulevasta ilmasta sekä painepuolen paine ulkoyksikön huoltoventtiilistä. Kun uusi laite käynnistetään voi kestää jopa 20 minuuttia, ennen kuin se nousee täyteen tehoonsa. Käyttötapa SRK/SRC 20ZGX-S SRK/SRC 25ZGX-S Painepuoli, ulkona: 7C /sis. 20 C : Lämmitys bar bar ilma lauhduttimen läpi Lämmitys K K Virrankulutus yht. Lämmitys 2,3-2,5A 2,7-2,9A Imupuoli, ulkona: 35C / sis.: 27 C Jäähdytys 9-11 bar 9-11 bar ilma lauhduttimen läpi Jäähdytys K K Virrankulutus yht. Jäähdytys 1,9-2,1A 2,3-2,5A 7. Tarkasta paine, lämpötila ja virrankulutus yllä olevan taulukon mukaisesti. 8. Tarkasta myös muut toiminnot käyttöohjeen mukaisesti ja myös, että kauko-ohjain toimii pitimessään jos se on asennettu laitteen läheisyyteen. 9. Täytä käyttöönottopöytäkirja. 10. Opasta käyttäjälle laitteen käyttö ja luovuta laitteen mukana tullut käyttöohje. Tärkeää Opasta käyttäjää kuinka laitetta tulee käyttää ja hoitaa. Luovuta käyttöohje. 10:011A

35 VIANETSINTÄ-KORJAUS Vianetsintä, yleistä Tämän kappaleen viimeisellä sivulla kuvataan kompressorin kytkentä ja tarkastusmittaus. Muuten käsitellään ainoastaan elektroniikkapiirejä ja ohjausjärjestelmää. Elektroninen ohjausjärjestelmä toimii normaalisti ilman kulumista ja kestää siksi koko laitteen eliniän. Pääsääntöisesti voidaan lähteä siitä, että vika laitteen piirikortissa on pienin oletettavissa oleva ongelman aiheuttaja. Tämä laite on melko yksinkertaisesti suunniteltu koskien kylmäainepiiriä. Sen sijaan siinä on useita erilaisia lämpötilan-, kompressorikierrosluvun-, puhaltimien kierrosluvun ja ajastimen ohjaustoimintoja. Tästä johtuen on välttämätöntä, että ennen työn aloittamista tutustuu kuinka laitteen pitää toimia, jotta siihen ei uhrata turhaan aikaa. Laitetta seuraava käyttöohje käsittelee yksityiskohtaisesti miten kauko-ohjainta käytetään ja kuinka laitteen tulee reagoida siitä lähteviin signaaleihin. Lähinnä seuraavassa kappaleessa käsitellään ohjauspiirin ja piirikortin vikoja. Sen tarkoituksena on selvittää kumpi pitää vaihtaa, piirikortti vai lämpötila-anturi. Ohjausvialle on useimmiten ulkoisia syitä, esim.: 1. Vikaa uudessa koneessa virheellisestä asennuksesta johtuen. 2. Kauko-ohjaimen virheellinen käyttö tai tyhjentyneet paristot kauko-ohjaimessa. 3. Oikosulku ohjauspiirin ulkopuolella olevassa virrankulutuskohteessa, esim. puhallinmoottorissa, ulkoisessa ilmavirran suuntaajan moottorin apureleissä tai kontaktoreissa. 4. Oikosulku ohjauspiirin johdotuksessa. 5. Ukkosesta johtuva ylijännite. 6. Ulkoisesta kauko-ohjaimen rasituksesta. 7. Piirikorttivarokkeen palaminen ei johdu piirikortissa olevasta oikosulusta, vaan muuntimen, puhallinmoottorin, ilmavirran suuntaajan moottorin tai johdotuksen oikosulusta. Pakkokäyttö Jos kauko-ohjain on viallinen voidaan laitetta silti käyttää painamalla etupaneelissa olevaa painiketta esim. kuulakärkikynällä. Laite pysähtyy toisella painikkeen painalluksella. Laite toimii pakkokäytöllä seuraavasti: Käyttötapa: AUTO (Termostaatin oletusarvo C Puhallinnopeus: AUTO Ilmansuuntaus: Auki ja paikallaan Lämpötilansäätö: Jatkuva käyttö On-Off- painike Vianilmaisu RUN: Vihreä, syttyy laitteen päälle kytkennässä ja vilkkuu jatkuvasti käynnistyksen jälkeen tai sulatuksen aikana, jolloin puhallin on pysähtyneenä. Lisäksi hälytyksen aikana ryhmävilkkumisena. Katso seuraava sivu. TIMER: Keltainen, palaa kun jokin ajastimen toiminto on ohjelmoituna. Lisäksi hälytyksen aikana ryhmävilkkumisena. Katso seuraava sivu. HI POWER: Vihreä, palaa kun tehokäyttö on valittuna. ECONO: Oranssi, palaa kun säästökäyttö on valittuna. Laite SRK-ser.ZGX-S Sivu nro. 11:011A

36 Avain itsediagnostisille hälytyskoodeille Vihreä valo RUN 1 vilkku Anturi Th2 höyrystimessä Vika Syy Vikailmaisu tapahtuu kun Johdinvika tai huono kontakti sisäyksikön höyrystinanturin Th2 arvo rekisteröityy korttiin -20 C > 15 sekuntia (Ei näy käytön aikana) 2 vilkkua Anturi Th1 sisäyksikön paluuilmassa Johdinvika tai huono kontakti sisäyksikön anturin Th1 arvo rekisteröityy korttiin = -20 C >15 sekuntia (Ei näy käytön aikana) 6 vilkkua Puhallinmoottori sisäyksikkö Vika puhallinmoottorissa tai johdinvika laite on käynnissä, puhallinmoottori päällä ja sen kierrosluku rekisteröityy kortille < 300 r/m 30 sekunnin aikana. (Laite pysähtyy) Vihreä valo RUN 2 vilkkua Jumittunut kompressorinroottori Viallinen kompressori, jännitteen syöttö poikki, tai viallinen piirikortti ulkoyksikössä ulkoyksikön piirikortin ohjaus ei löydä kompressorin magneettikelaa käynnistettäessä Keltainen valo TIMER 1 vilkkua 2 vilkkua Ulkoyksikön anturi Th5 ulkoilmassa Ulkoyksikön anturi Th4 lauhd. Johdinvika tai huono kontakti Johdinvika tai huono kontakti ulkoilman anturin Th5 arvo rekisteröityy korttiin = -40 C > 15 sekuntia (Ei näy käytön aikana) ulkoyksikön kennon anturin Th4 arvo rekisteröityy korttiin -50 C > 15 sekuntia (Ei näy käytön aikana) 4 vilkkua Ulkoyksikön anturi Th6 kompressorin paineputkessa Johdinvika tai huono kontakti kompressorin paineputken anturin Th6 arvo rekisteröityy korttiin yhteydettömänä (<7 C) 15 sekunnin aikana, sen jälkeen kun kompressori on pysähtynyt ja ollut pysähtyneenä 9 minuuttia. Keltainen valo TIMER 1 vilkku 2 vilkkua Jännitekatkos Vika ulkoyksikössä Oikosulku tehotransistorissa, johdinvika tai kompressori jumissa Vika tehotransistorissa, johdinvika tai kompressori jumissa tai anturin huono kontakti muuntajan lähtövirrasta tulee liian korkea kompressorin käynnistyessä (Kompressori pysähtyy). kompressori saa alijännitettä > 3 min. (Kompressori pysähtyy) 3 vilkkua Ylivirtaa kompressorille Liian suuri mekaaninen kuormitus kompressorilla kompressori pyörii, mutta ylittää suurimman virta-arvon 5 vilkkua 6 vilkkua 7 vilkkua Kompressorin ylikuumeneminen Signaalivika Vika puhallinmoottori, ulkoyksikkö Kylmäainetta liian vähän, signaalilinja poikki (liitin) tai huoltoventtiili suljettu Verkkojännitevika, signaalilinja poikki (liitin 3) tai vikaa piirikortissa Viallinen puhallinmoottori tai huono kontakti moottorin ja piirikortin välillä Paineputken anturi Th6 saa liian korkean lämpötila-arvon (Kompressori pysähtyy) sisäyksikön signaali ulkoyksikölle ei kuittaannu 10 sekunnin sisällä laitteen käynnistyksen jälkeen, tai signaali jää tulematta 1 min ja 50 sek käytön aikana (Kompressori pysähtyy) moottorin kierrosluku on <75 r/s 30 sek aikana, joka toistuu 3 kertaa (Kompressori pysähtyy) Keltainen valo TIMER palaa kiinteästi Keltainen valo TIMER 2 vilkkua Vihreä valo RUN vilkkuu jatkuvasti Vihreä valo RUN palaa kiinteästi 11:011A

37 VIANETSINTÄ - KORJAUS Alla esiintyy ruutuja, jotka tarkoittavat: Kysymys Korjaus Vianetsintämenettely: Kompressori ei käynnisty Vianetsintämenettely jos laite ei käynnisty Onko sisäyksikköön kytketty oikea verkkojännite?( vac) Kytke oikea verkkojännite ja yritä uudelleen. Avautuuko ilmavirran suuntaaja kun laite käynnistetään kauko-ohjaimella? Onko sisäyksikön piirikortin sulake palannut? Kuuluuko sisäyksiköstä kuittausääni (piippaus) kauko-ohjainta käytettäessä? Jatka vianetsintää sisäyksikön piirikortilla. Jos komponentit sisäyksikössä ovat ehjiä, vaihda varoke ja tee uusi toimintatarkastus. Vaihda sisäyksikön piirikortti ja tee uusi toimintatarkastus. Jatka kauko-ohjaimen vianetsinnällä. Laite Sivu nro. SRK-ser.ZGX-S 11:012A

38 Vianetsintämenettely: Kompressori käynnistyy mutta pysähtyy kohta Haastattele käyttäjää ja kartoita vian tyyppi Ei Voidaanko vika määritellä? Kyllä Tarkasta ja laske merkkivalojen vilkkuminen Korjaa vika ja tee toimintatarkastus Löytyykö koodi taulukosta sivulta 11:011A? Ei Jatka huoltotilassa ja tarkasta itsediagnostinen käyttödata. Sivu 11:013 Kyllä Kyllä Onko itsediagnostiikkadata rekisteröitynä? Käytä huoltotilaa ja tarkasta tapahtumat, jotka aiheuttivat laitteen pysäytyksen. Ei Etsi viallinen komponentti mittauskaavion avulla. Sivu 11:019. Kyllä Löytyykö käyntihistoriatietoja? * Ei Vaihda viallinen komponentti ja tee toimintatarkastus. Laite toimii normaalisti. * Laite voi pysähtyä joitakin kertoja ja käynnistyä sen jälkeen automaattisesti ilman, että siitä aiheutuu vikailmoitus. Jos pysäytys tapahtuu 3 kertaa tai useammin peräkkäin, ei tapahdu uudelleenkäynnistystä, minkä pitäisi johtaa vikailmoitukseen. Arvioi pysähdysdata suhteessa käyttäjän havaintoihin. 11:012A

39 VIANETSINTÄ - KORJAUS Vianetsintä huoltotilassa Laite voi kommunikoida etupaneelin vilkkusignaaleilla. Näitä signaaleja on kahta lajia. Itsediagnostiikka näyttää vilkkukoodeja mahdollisesta viasta. Jos laite pysähtyy, eikä käynnisty uudestaan on koodi näkyvissä kunnes se kuitataan pois. Kauko-ohjaimen avulla voidaan saada diagnostiikka näyttämään myös viisi viimeisintä pysäytyksen yhteydessä saatua koodia. Näiden koodien avain on taulukossa D sivulla 11:014. Kauko-ohjaimella saadaan paneeli näyttämään huoltodatan, joka näyttää pysäytyksen aiheuttaman käyttöarvon, joko uudelleen käynnistyksellä tai ilman sitä. Käsitteet Huoltotila Kauko-ohjaimella tehdään asetukset niin, että paneelin vilkkusignaalit voivat näyttää historiikkidatan. Asetukset kuvataan seuraavassa vuokaaviossa. Huoltodata Itsediagnostinen data (pysähdyksessä hälytys ilman uudelleen käynnistystä) Pysäytysdata (pysähdyksestä uudelleen käynnistyksellä) Ne sisältävät vikakoodeja ja käyttötapahistoriikkia. Huoltodataa on kahta tyyppiä. Itsedignostista dataa ja seuraavassa kuvattua pysäytysdataa. Nämä datat ovat tallennettuina sisäyksikön korttimuistissa, eivätkä ne katoa sähkökatkoksessa. Nämä datat kuvaavat laitteen pysähdykseen ja vikailmoitukseen johtaneen syyn. Järjestelmä voi juoksevasti näyttää viisi viimeistä pysähdystilannetta. Näytettyjen vikakoodien lisäksi saadaan esille myös silmänräpäysarvot jokaisesta sisä- ja ulkoyksikön lämpötila-anturista, kauko-ohjaimen asetuksista ja puhallinnopeuksista. Jos laite ylittää annetut käyttöarvot on se usein syynä pysähdykseen ja vikakoodilla olevaan hälytykseen. Yleensä laite käynnistyy uudelleen. Jos tällainen pakkopysähdys kuitenkin tapahtuu kolme kertaa peräkkäin, ei uudelleenkäynnistystä tapahdu, vaan esille tulee vikakoodi paneelissa. Pysähdysdata tallentuu muistiin, jota voidaan selata taaksepäin ja katsoa 10 viimeisintä pysähdyksen yhteydessä saatua käyttöarvoa. Laite SRK-ser.ZGX-S Sivu nro. 11:013A

40 Huoltotilan asettaminen kauko-ohjaimella Huoltotilan käynnistys Pysäytä laite kauko-ohjaimen painikkeella, katkaise virransyöttö sisäyksikölle vähintään minuutin ajaksi. Pidä sisäyksikön etupaneelin takana olevaa pakkokäyttö-painiketta painettuna samalla kun sisäyksikön virransyöttö kytketään takaisin. Ei Kuuluuko kuittausääni sisäyksiköstä? Huom. Kyllä Minuutin sisällä: Valitse kauko-ohjaimella käyttötapa = jäähdytys, Puhallinnopeus = MED ja käyttölämpötila 21 C. Jos kuittaussignaalia ei kuulu toistuvien yritysten jälkeen voi se johtua siitä, että pakkokäyttö-painikkeessa on vikaa. Laske merkkivalojen RUN ja TIMER vilkkumisen määrä ja etsi merkitystä taulukosta D sivulla 1: ja ks.* alla olevaa. Näkyykö käyttödatahistoria? Kyllä Muuta asetuksia kauko-ohjaimessa taulukon A, sivu 11:014 mukaisesti. Ei Lopeta huoltotila sulkemalla laite kaukoohjaimella. Odota vähintään minuutti ennen uudelleen käynnistystä. * Vilkkuessa: Huoltotilan signaalikoodi antaa kaksinumeroisen luvun. Merkkivalo RUN näyttää 10-lukuisen numeron ja TIMER-merkkivalo 1-lukuisen numeron. Vilkkusignaali alkaa 1,5 sekuntia kestävällä kiinteästi palavalla käynnistysjaksolla. Tätä signaalia ei lasketa vaan se ilmaisee ainoastaan, että koodi on tulossa. Sen jälkeen seuraa lukumäärä RUN ja TIMER -merkkivalojen samanaikaisia vilkkumisia 0,5 sek. välein. Lopuksi tulee pimeä jakso niin, että koko jakso kestää 11 sekuntia. Alla olevassa esimerkissä tulee 3 vilkkua RUN-merkkivalosta ja kaksi TIMER-merkkivalosta. Koodiluku on näin ollen 32, joka katsotaan taulukosta D sivulla 11:014. Taulukon mukainen tulos on että laite on pakkopysähtynyt kompressorin liian korkean virran takia lämmityskäytöllä. Syttyy 10 x Sammuu 1 x Syttyy Sammuu 11 sekunnin jakso 11:013A

41 VIANETSINTÄ - KORJAUS Itsediagnostinen data Kun laite on asetettu huoltotilaan, voi se interaktiivisesti näyttää lämpötilat, joita sen eri antureissa oli pysäystilanteessa. Nämä datat kuvaavat syyt miksi laite on pysähtynyt ja vikakoodi on ilmaantunut. Järjestelmä voi juoksevasti näyttää viisi viimeistä pysäytystilannetta. Sisäyksikkö näyttää lämpötilan RUN- ja TIMER -valojen vilkkumisina yhdessä äänisignaalien kanssa. Lämpötilojen tulkitsemisavain on kuvattu seuraavalla sivulla. Kun laite on asetettu huoltotilaan, valitaan taulukoiden mukainen haluttu yhdistelmä. Nämä datat kuvaavat syyt miksi laite on pakkopysähtynyt ja vikakoodi on ilmaantunut. Näytettyjen vikakoodien lisäksi saadaan esille myös silmänräpäysarvot jokaisesta lämpötila-anturista, kauko-ohjaimen asetuksista ja puhallinnopeuksista. Taulukko A Kauko-ohjaimella tehtävät asetukset Näytetty data Käyttövalinta Puhallinnopeus =Jäähdytys MED HI AUTO Vikakoodi aikaisemmille pysäytyssyille Huonelämpötila aikaisemmissa pysähdystilanteissa Sisäkennon lämpötila aikaisemmissa pysähdystilanteissa = Lämmitys LO MED HI Kauko-ohjaimen asetukset aikaisemmissa pysähdystilanteissa Ulkolämpötila aikaisemmissa pysähdystilanteissa Ulkoyksikön kennon nesteputkiston lämpötila aikaisemmissa pysähdystilanteissa AUTO Kompressorin paineputken lämpötila aikaisemmissa pysähdystilanteissa Taulukko B Mikä viidestä viimeisestä pysähdystilanteesta on yllä olevan datan mukainen? Yhdessä yllä mainitun mukaisella käyttövalinnalla ja puhallinnopeudella asetetaan lämpötila C välille, jotta nähdään mitä viidestä viimeisestä pysähdyksestä data koskee: Lämpötilaasetus 21 C 22 C 23 C 24 C 25 C Edellisellä kerralla (kerta taaksepäin) Kaksi kertaa taaksepäin Kolme kertaa taaksepäin Neljä kertaa taaksepäin Viisi kertaa taaksepäin Esimerkki kahdesta tämän sivun taulukosta: Jäähdytyskäyttö valittuna, puhallinnopeus MED ja 22 C näyttää vikakoodin lähes viimeiselle tilanteelle (kaksi kertaa taaksepäin). Laite SRK-ser.ZGX-S Sivu nro. 11:014A

42 Taulukko C Pysäytysdata Käyttövalinta Puhallinnopeus Lämpötilaasetus Näyttää pysäytyksen syyn (pysäytyskoodi) katso taulukko D alapuolella 21 C Edellisellä pysäytyksellä =Jäähdytys LO 22 C kaksi kertaa taaksepäin 23 C kolme kertaa taaksepäin 24 C neljä kertaa taaksepäin 25 C viisi kertaa taaksepäin 26 C kuusi kertaa taaksepäin 27 C seitsemän kertaa taaksepäin 28 C kahdeksan kertaa taaksepäin 29 C yhdeksän kertaa taaksepäin 30 C kymmenen kertaa taaksepäin Taulukko D vikakoodit / huoltotilassa annettuja pysäytyskoodeja Vilkkutoiminto Viesti Viesti 1 Vilkku 1 Vilkku Pysäytys ellei vika korjaannu Vikatyyppi Prioriteetti Indikaatio Vian syy Normaali Keskeytys Käynnistysvirhe ohjelmassa Kompressori lukittuna kompressorille Oikosulku kompressorissa Virtakatkos jossain vaiheessa kompr. Vikaa ulkoyksikön piirikortissa Tapahtumakuvaus Kompressori tekee 42 käynnistysyritystä peräkkäin ja viimeinen laukaisee katkon kompressorille Vianilmaisu 2 kertaa Autom. Uud.käynnistys 2 Vilkkua Kierrosluku < 20 r/s Huoltoventtiili on suljettuna Jännitekatkos kompressorille Paisuntaventtiili viallinen Sen jälkeen kun kompressori on käynnistynyt, pysähtyy se jännitekatkon takia < 20r/s kierroksilla 2 Vilkkua Kierrosluku 20r/s Huoltoventtiili on suljettuna Jännitekatkos kompressorille Paisuntaventtiili viallinen Sen jälkeen kun kompressori on käynnistynyt, pysähtyy se jännitekatkon takia 20r/s kierroksilla 2 Vilkkua 3 Vilkkua 5 Vilkkua 6 Vilkkua 1 Vilkku 2 Vilkkua 3 Vilkkua Vika ulkoyks. Ylijännite (enint. 350 VDC) Vikaa syöttöjännitteessä Vikaa piirikortissa Oikosulku tehotransistorin toisiopuolella Vikaa katkaisutoiminnossa liian korkean jännitteestä Vikaa ulkoyksikön piirikortissa Tehotransistori vaurioitunut Vikaa ulkoyksikön piirikortissa Tehotransistori vaurioitunut PWM:n laskenta virheellinenkompressorin käämit irtikytk. tai poikkipalaneina Syöttö kompressorille on 2A kun PWM on 90% Vika puhallin moottorissa Pakkopysäytys tapahtunut 3 ulkoyksikkö kertaa 20 minuutin aikana Kompressorin käämit irtikytk. Vikaa ulkoyksikön piirikortissa. Huoltoventtiili on suljettuna Kompressori ei vastaanota virtaa Elekt. paisuntaventtiili viallinen. Kylmäainevajaus Kun kompressorin nimellisjännite 280 VDC ylittää 350VDC Kun tehotransistorin havaitaan olevan viallinen kompressorin käynnistyksen yhteydessä Kun tehotransistorin havaitaan olevan viallinen kompressorin käynnistyksen yhteydessä Kun PWM:n laskennan tuloksena on 0% >-3minuuttia Kun PWM:n laskenta on 90 %, eikä virta ole yhdenmukainen laskennan 3 minuuttia kanssa Kun pakkopysäytys tapahtuu 3 kertaa automaattisella uudelleen käynnistyksellä 20 minuutin aikana sen jälkeen kun laitteeseen on kytketty virta 8 Vilkkua Virheellinen tulo-jännite Vikaa verkkojännitteessä Kun laite on kytketty väärälle jännitteelle 9 vilkkua 7 vilkkua 3 Vilkkua 1 Vilkku 2 Vilkkua 3 Vilkkua 4 Vilkkua 5 Vilkkua 6 Vilkkua 7 vilkkua Jännitteenpudotus Vika puhal. Ulkoyksikön puh.moottorin moottorissa kierrokset eivät nouse ulkoyksikkö Virranrajoitus Virranrajoitus I jäähdytyksellä Virranrajoitus I lämmityksellä Virranrajoitus II jäähdytyksellä Virranrajoitus II lämmityksellä Virranrajoitus III jäähdytyksellä Virranrajoitus III lämmityksellä Virranrajoitus III + 3A lämmityksellä Vikaa verkkojännitteessä Vikaa ulkoyksikön piirikortissa Vikaa puhallinmoottorissa Kontaktivika syöttöjohtimessa Vikaa ulkoyksikön piirikortissa Kylmäaineen ylitäyttö Kompressori lukittuna Kylmäaineen ylitäyttö Kompressori lukittuna Kylmäaineen ylitäyttö Kompressori lukittuna Kylmäaineen ylitäyttö Kompressori lukittuna Kylmäaineen ylitäyttö Kompressori lukittuna Kylmäaineen ylitäyttö Kompressori lukittuna Kylmäaineen ylitäyttö Kompressori lukittuna Kun tulojännite laskee käytön aikana Kun puh.moottorikierrokset ovat 75 r/min 30 sek.käynnistyksen jälkeen Kun pakkopysäytys tapahtuu jäähdytyskäytöllä virranrajoitus I:stä johtuen Kun pakkopysäytys tapahtuu lämmityskäytöllä virranrajoitus I:stä johtuen Kun pakkopysäytys tapahtuu jäähdytyskäytöllä virranrajoitus II:sta johtuen Kun pakkopysäytys tapahtuu lämmityskäytöllä virranrajoitus II:sta johtuen Kun pakkopysäytys tapahtuu jäähdytyskäytöllä virranrajoitus III:sta johtuen Kun pakkopysäytys tapahtuu lämmityskäytöllä virranrajoitus III:sta johtuen Kun pakkopysäytys tapahtuu lämmityskäytöllä virranrajoitus III:sta + 3A:sta johtuen 3 kertaa 11:014A On Ei

43 VIANETSINTÄ - KORJAUS Taulukko D Vikakoodit / pysäytyskoodit, jatkuu Vilkkutoiminto 4 Vilkkua 1 Vilkku 2 Vilkkua 3 Vilkkua 4 Vilkkua 5 Vilkkua 6 Vilkkua 5 Vilkkua Pois 6 Vilkkua Pois 1 Vilkku 2 Vilkkua 7 vilkkua 1 Vilkku Pysäytys ellei vika korjaannu Virranrajoitus Kompr. ylikuumeneminen Vikaa sign. siirrossa Vikatyyppi Prioriteetti Indikaatio Ylikuormitus 1 jäähdytys Ulkolämpötila C Ylikuormitus 1 lämmitys Ulkolämpötila 5-12 C Ylikuormitus 2 jäähdytys Ulkolämpötila C Ylikuormitus 2 lämmitys Ulkolämpötila C Ylikuormitus 3 jäähdytys Ulkolämpötila > 45 C Ylikuormitus 3 lämmitys Ulkolämpötila > 17 C Kylmäaineen ylitäyttö Jumittunut kompressori Ylikuormitus käytössä Kylmäaineen ylitäyttö Jumittunut kompressori Ylikuormitus käytössä Kylmäaineen ylitäyttö Jumittunut kompressori Ylikuormitus käytössä Kylmäaineen ylitäyttö Jumittunut kompressori Ylikuormitus käytössä Kylmäaineen ylitäyttö Jumittunut kompressori Ylikuormitus käytössä Kylmäaineen ylitäyttö Jumittunut kompressori Ylikuormitus käytössä 125 C Kylmäaineen ylitäyttö Anturivika Suljettu huoltoventtiili Ei vastaanotettua signaalia 1 min. ja 55 sek. käytön aikana Ei signaalia sisä- ja ulkoyks.välillä huolimatta jännitteestä Sarjavika signaalissa Komp.kierrosluku < 16 r/s Vian syy Kun pakkopysähtyminen tapahtuu virranrajoitus 1:n takia jäähdytyksessä Kun pakkopysähtyminen tapahtuu virranrajoitus I:sen takia lämmityksessä Kun pakkopysähtyminen tapahtuu virranrajoitus 2:n takia jäähdytyksessä Kun pakkopysähtyminen tapahtuu virranrajoitus 2:n takia lämmityksessä Kun pakkopysähtyminen tapahtuu virranrajoitus 3:n takia jäähdytyksessä Kun pakkopysähtyminen tapahtuu virranrajoitus 3:n takia lämmityksessä Kun paineputkianturi Th6 ylittää raja-arvon Verkkoliitäntä puuttuu, huono Ei vastaanotettua signaalia sisä- ja ulkoyksiköltä 1 min. ja kontakti verkko- tai sig. kaapeleissa 55 sekunnin käytön aikana Vikaa sisä- tai ulkoyks. piirikortissa Katkos signaalijohdossa Vikaa sisä- tai ulkoyks. piirikortissa Vikaa sisä- tai ulkoyks. piirikortissa Elektromagneettisia häiriöitä Viallinen kompressori Vaihevirhe kompressorille Vikaa elekt. paisuntaventtiilissä Kompressorin ylikuormitus Vikaa ulkoyks.piirikortissa Tapahtumakuvaus Ei vastaanotettua signaalia sisä- ja ulkoyksiköltä 10 sek. verkkovirran kytkennän jälkeen Ei vastaanotettua signaalia sisä- ja ulkoyksiköltä 1 min. ja 50 sekunnin käytön aikana Kompressori käynnistyy, mutta pysähtyy 16 r/s kierroksilla jumittuneen roottorin takia Vianilmaisu 2 kertaa 3 kertaa Autom. Uud.käynnistys 2 Vilkkua Kompr.kierrosluku 16 r/s Viallinen kompressori Vaihevirhe kompressorille Vikaa elekt. paisuntaventtiilissä Kompressorin ylikuormitus Vikaa ulkoyks.piirikortissa Kompressori käynnistyy, mutta pysähtyy 16 r/s kierroksilla jumittuneen roottorin takia 3 Vilkkua 4 Vilkkua Roottori jumissa Vikaa vaihevaihdossa, vaihe U Vikaa vaihevaihdossa, vaihe V Viallinen kompressori Kompressori tekee 42 käynnistysyritystä peräkkäin, mutta Vaihevirhe kompressorille kaikki epäonnistuvat jumittuneen roottorin takia Oikosulku kompressorin käämissä Vikaa ulkoyks.piirikortissa Viallinen kompressori Kompressori tekee 42 käynnistysyritystä peräkkäin, mutta Vaihevirhe kompressorille kaikki epäonnistuvat jumittuneen roottorin takia Oikosulku kompressorin käämissä Vikaa ulkoyks.piirikortissa 2 kertaa 2 kertaa 5 Vilkkua Vikaa vaihevaihdossa, vaihe W tai joku muu epämääräinen vaihe Viallinen kompressori Vaihevirhe kompressorille Oikosulku kompressorin käämissä Vikaa ulkoyks.piirikortissa Kompressori tekee 42 käynnistysyritystä peräkkäin, mutta kaikki epäonnistuvat jumittuneen roottorin takia 2 kertaa 6 Vilkkua Kompr.ohjelmankäynnistys 4 sek. aikana kompressorin vaihevaihdosta Viallinen kompressori Vaihevirhe kompressorille Oikosulku kompressorin käämissä Vikaa ulkoyks.piirikortissa Kompressori tekee 42 käynnistysyritystä peräkkäin, mutta kaikki epäonnistuvat jumittuneen roottorin takia 2 kertaa 8 vilkkua Pois 1 Vilkku Sisäyksikön puhallinmoottori ei toimi normaalisti Lämpötila-anturi Th6 kompr. paineputkessa antaa kohtuuttoman korkean arvon Vikaa puhaltimen moottorissa Vikaa sisäyksikön piirikortissa Kaapelivika moottorin ja kortin välillä Anturin johto irtikytkettynä Kontaktivika johtoliittimessä Jos moottori pyörii kierrosluvulla 600 r/min samanaikaisesti kun laite muuten toimii normaalisti Jos piirikortti rekisteröi anturilämpötilan <7 C 15 sekunnin aikana sen jälkeen kun kompressori on käynyt 9 minuuttia 4 kertaa 2 Vilkkua 3 Vilkkua 4 Vilkkua 5 Vilkkua Suojatoiminto Lämpötila-anturi Th2 sisäyks. Anturin johto irtikytkettynä kennossa ei ole normaali Kontaktivika johtoliittimessä Lämpötila-anturi Th4 ulkoyksikön Anturin johto irtikytkettynä kennon nesteputkessa Kontaktivika johtoliittimessä Sisäyksikön jäätymissuoja Alhainen ilmavirtaus sisäyks. kennon läpi. Oikosulku Th2:ssa Jos piirikortti rekisteröi anturilämpötilan <-20 C, 40 min. lämmityskäytöllä (Kompressorin pysähtyminen) Jos piirikortti rekisteröi anturilämpötilan <-50 C, 40 min. lämmityskäytöllä (Kompressorin pysähtyminen) Kun jäätymissuojatoiminto käynnistyy kompressorin pysähtyessä jäähdytyskäytöllä ilman jään muodostusta 6 Vilkkua Kompressorin korkeapaine Ylikuormitus lämmityskäytössä Alhainen ilmavirtaus sisäyks. kennon läpi lämmityksessä. Oikosulku Th2:ssa Kun korkeapainesuoja astuu voimaan kompressorin pysähtyessä lämmityskäytöllä 7 vilkkua 8 vilkkua Kompressorin ylikuumenemissuoja Kylmäainepiirin suojatoiminto Kylmäaineen vajaatäyttö Viallinen anturi Th6 paineputkessa Huoltoventtiili on suljettuna Huoltoventtiili on suljettuna Kylmäaineen vajaatäyttö Kun ylikuumenemissuoja astuu voimaan kompressorin pysähtyessä Kun kylmäainepiirin suojatoiminto astuu voimaan On Ei Laite SRK-ser.ZGX-S Sivu nro. 11:015A

44 Taulukko E Lämpötilanäyttö sisäkennon anturilla (Th2), paisuntaventtiilin ja ulkokennon välisellä anturilla (Th4) sekä ulkoilmanlämpötila-anturilla (Th5) Valitse haluttu anturi kauko-ohjaimella taulukon A mukaisesti, ks. sivu Laske vilkku- ja äänisignaalit ja vertaa niitä alla olevaan taulukkoon. 1 x Äänimerkki (pakkaslämpötila) 10 x Kyllä 0,1s. merkkiääni * Vilkkuessa: Signaalikoodi antaa 2-numeroisen luvun. RUN näyttää 10-lukuisen numeron ja TIMER-merkkivalo 1-lukuisen numeron. Näiden lisäksi voi tulla myös äänisignaali. Se ilmaisee luetaanko lämpötila-arvo miinus- vai plusmerkkisenä. Vilkkusignaali alkaa 1,5 sekuntia kestävällä kiinteästi palavalla käynnistysjaksolla. Tätä signaalia ei lasketa vaan se ilmaisee ainoastaan, että koodi on tulossa. Sen jälkeen seuraa lukumäärä RUN ja TIMER -merkkivalojen samanaikaisia vilkkumisia 0,5 sek. välein. Lopuksi tulee pimeä jakso niin, että koko jakso kestää 11 sek. Alla olevassa esimerkissä on RUN-merkkivalon vilkkuminen 0 vilkkua ja TIMER-merkkivalolla 9 vilkkua. Lukema -09 tarkoittaa -9 C. Äänimerkki (Pakkaslämpötila) Ääni Ei Äänimerkki (pakkaslämpötila) 10 x 1 x Syttyy Pois Syttyy Pois 11:015A

45 VIANETSINTÄ - KORJAUS Taulukko F Lämpötilanäyttö kompressorin paineputken anturille (Th6) Valitse paineputken anturi kauko-ohjaimella taulukon A mukaisesti, sivu 11:014. Laske vilkku- ja äänisignaalit ja vertaa niitä alla olevaan taulukkoon. HUOM: Kerro vilkkujen lukumäärä 2:lla 1 x Äänimerkki (pakkaslämpötila) 10 x Kyllä 0,1s. merkkiääni * Vilkkuessa: Signaalikoodi antaa 2-numeroisen luvun ja se rakentuu edellisellä sivulla olevan taulukon mukaisesti. Merkkivalo RUN näyttää 10-lukuisen numeron ja TIMER-merkkivalo 1-lukuisen numeron. Näiden lisäksi voi tulla myös äänisignaali. Se ilmaisee luetaanko lämpötila-arvo ylemmästä (miinusmerkkisenä) vai taulukon alemmasta osasta. Vilkkusignaali alkaa 1,5 sekuntia kestävällä kiinteästi palavalla käynnistysjaksolla. Tätä signaalia ei lasketa vaan se ilmaisee ainoastaan, että koodi on tulossa. Sen jälkeen seuraa lukumäärä RUN ja TIMER -merkkivalojen samanaikaisia vilkkumisia 0,5 sek. välein. Lopuksi tulee pimeä jakso niin, että koko jakso kestää 11 sekuntia. HUOMIOI, että vilkkujen lukumäärä kerrotaan 2:lla. Esimerkki: RUN vilkkuu 4 kertaa -> 4 X 10 X 2= 80 (RUN vilkkuu 10-lukuisen lukumäärän) Timer vilkkuu 3 kertaa -> 3 X 1 X 2 = 6 (TIMER vilkkuu 1-lukuisen määrän) Äänisignaalia ei kuulu -> + Lopputulos 86 C Laite SRK-ser.ZGX-S Sivu nro. 11:016A

46 Vianetsintä Itsediagnostisten hälytyskoodien jälkeen taulukon D:n mukaisesti, sivu 11:014-11:015. Lämpötila-anturivika Katkos lämpötila-anturin kaapeleissa tai huono kontakti Onko kontakti hyvä? Onko lämpötila-/vastusarvot oikein? Korjaa kontaktia Vaihda anturi Vaihda piirikortti Lämpötila / vastus anturilla Th6, kompressorin paineputkessa Lämpötila Vastus Lämpötila Vastus C (kω) C (kω) Vastus kω Lämpötila / vastus muilla antureilla: Th1 sisäyksikön paluuilma, Th2 sisäyksikön kenno, Th4 ulkoyksikön kenno ja Th5 ulkoilmananturi. 5 kω / 25 C Anturilämpötila C Jännitekatko Katkos kompressorin syötölle tai kompressori pakkopysäytetty Tuleeko syöttökaapeleihin jännite kompressorin ollessa irtikytkettynä? Invertterivika Onko tehotransistorin kolmessa lähtöjohtimessa jännitettä? Invertterivika Onko oikosulku? Varmista, että sisä- ja ulkoyksikön ilmankierto on hyvä Tarkasta kompressori Tarkasta kompressorin johdotus Tarkasta eristeenvastus >1 MΩ Tarkasta käämivastus. Ks. sivu 11:019 Jos mittaustulos on normaali, on kompressori lukittuna. 11:016A

47 VIANETSINTÄ - KORJAUS Vikaa ulkoyksikössä Oikosulku tehotransistorissa, johtovika, lukittu kompressori Tuleeko syöttökaapeleihin jännite kompressorin ollessa irtikytkettynä? Invertterivika Onko kompressorin johtimet kytketty oikein Tarkasta kompressorin vastus, ks. viimeinen sivu. Tee uusi kytkentä Ylivirtaa kompressorille Lukittu kompressori, liian suuri kondens. kylmäaineen ylitäyttö Onko järjestelmässä oikea täyttömäärä? Onko ilmavirtaus ulkoyksikön ympärillä riittävä? Tarkasta kompressorin vastus, ks. viimeinen sivu. OK Vikaa invertterissä Täytä järjestelmä. Poista este tai asenna ulkoyksikkö uudestaan. Kompressorin ylikuumeneminen Kylmäaineen alitäyttö, vikaa paineputkianturissa, suljettu huoltoventtiili Paineputkianturi Th7: Onko vastuksen / lämpötilan arvo oikea? Tarkasta kytkentä (paine) piirikortilla. Vaihda mahd. anturi. Onko järjestelmässä oikea täyttömäärä? Onko ongelma jäljellä lisätäytön jälkeen? Kylmäainevajaus Vikaa invertterissä Tukkeutunut kapillaariputki, viallinen paisuntaventtiili, jne. Laite Sivu nro. SRK-ser.ZGX-S 11:017A

48 Signaalivika Ongelmia verkkojännitteessä, katkos signaalijohdossa (liitin 3) tai piirikortissa Jatkuuko vika sen jälkeen kun jännitteensyöttö laitteelle on katkaistu ja kytketty uudestaan? Onko sisä- ja ulkoyksikön välinen kaapeli oikein kytkettynä? Ongelmia verkkojännitteen syötössä. Ei laitevikaa. Korjaa Onko jännite sisäyksikön liittimien 2 ja 3 välillä 0-12 VDC? Vikaa sisäyksiön piirikortissa. Onko jännite ulkoyksikön liittimien 2 ja 3 välillä 0-12 VDC? Tarkasta onko välikaapeli kytketty ristiin. Onko jännite ulkoyksikön liittimien 1 ja 2 välillä 220/240VAC? Ristiinkytkentä tai vikaa sisäyksikön piirikortissa Onko laitteen syöttöjännitteessä ongelmia. Varoke, reaktori, vikavirtasuojassa ym.? Vaihda viallinen komponentti. Vikaa ulkoyksikön piirikortissa. Lukittu kompressori Vikaa kompressorissa. Johtovika ulkoyksikössä. Onko kaikissa kolmessa vaiheessa tehotransistorin jälkeen jännitettä? Invertterivika Tarkasta kompressori Tarkasta kompressorin johdotus Tarkasta eristeenvastus >1 MΩ Tarkasta käämivastus. Ks. viimeinen sivu Jos mittaustulos on normaali, on kompressori lukittuna. 11:017A

49 VIANETSINTÄ - KORJAUS Lämpötila-anturi, viallisesta anturista aiheutuvat seuraukset Sisäyksikkö Anturi Th1 Sisäyksikön paluuilma Th2 Sisäyksikön kenno Ulkoyksikkö Anturi Th5 Ulkoyksikön kenno Th6 Ulkoilma Th7 Paineputki, kompressori Käyttötapa Jäähdytys Lämmitys Jäähdytys Lämmitys Käyttötapa Jäähdytys Lämmitys Jäähdytys Lämmitys Molemmat Vika Oikosulku Katkos Jatkuva kompressorikäyttö Kompressorikäyttö loppuu Kompressorikäyttö loppuu Jatkuva kompressorikäyttö Laitetta voidaan käyttää normaalisti Kompressorikäyttö ei lopu lainkaan. Sisäyksikön kennon jäätymissuoja toiminnassa. Korkeapainevika, Invertterikäyttö pysäyttää kompressorin Hot keep. Sisäyksikön puhallin pysäytetty Oikosulku Laitetta voidaan käyttää normaalisti Sulatus ei toimi Laitetta voidaan käyttää normaalisti Sulatus ei toimi Kompressorin lämpösuoja ei toimi Kompressoria voidaan käyttää kaikissa tilanteissa Vika Katkos Laitetta voidaan käyttää normaalisti Sulatus käynnistyy n. 1 tunnin käytön jälkeen ja kestää 10 min. Sulatus toimii 10 min. ja toistuu joka tunti Kompressori ei käynnisty Invertteriltä ei tule käyttöjännitettä Kauko-ohjaimen ja signaalivastaanottimen vianetsintä Aloita palauttamalla kauko-ohjaimen perussäädöt painamalla ACL-painiketta. Kun painike vapautetaan tulee näyttöön ensin numero 0, sen jälkeen kaikki alla olevan kuvan mukaiset merkit ja lopuksi merkki symbolin AUTO viereen. Tarkasta sen jälkeen kauko-ohjain alla olevan kaavion mukaisesti. Onko kauko-ohjain normaali? Vika kauko-ohjaimessa Paina ON/OFFpainiketta Käynnistyykö laite? Kauko-ohjain on kunnossa. Käynnistä laite pakkokäyttöpainikkeella Käynnistyykö laite? Vaihda signaalinvastaanotin Ohjausongelmia laitteessa. Voiko laitetta käyttää kauko-ohjaimella? Laite on normaali. Vika kauko-ohjaimessa Laite SRK-ser.ZGX-S Sivu nro. 11:018A

50 Sisäyksikön puhallinmoottori (DC) Vika puhallinmoottorissa tai johdinkatkos Onko johtoliittimellä hyvä kontakti? Korjaa kaapelikytkentä * Irrota puhallinmoottorin liitin pirikortilta ja tutki moottori ja kortti erillään. Onko moottorin käämi- ja eristevastus hyvä? Vaihda puhallinmoottori Onko lähtöjännite sisäyksikön piirikortilta puhallinmoottorille OK? Vaihda sisäyksikön piirikortti Katso seuraavalta sivulta piirikortin ja moottorintarkastusohjeet. Sen jälkeen kun puhallinmoottori ja piirikortti on erikseen tarkastettu, kytke jännite ja kokeile pyöriikö moottori normaalisti. HUOMIOI, että viallinen moottori voi vaurioittaa piirikorttia ja päinvastoin. Moottori on ehjä Ulkoyksikön puhallinmoottori (DC) Vika puhallinmoottorissa tai johdinkatkos Onko johtoliittimellä hyvä kontakti? Korjaa kaapelikytkentä Onko moottorin käämi- ja eristevastus hyvä? * Irrota puhallinmoottorin liitin pirikortilta ja tutki moottori ja kortti erillään. Vaihda puhallinmoottori Onko lähtöjännite sisäyksikön piirikortilta puhallinmoottorille OK? Vaihda sisäyksikön piirikortti Katso sivulta 1:019A piirikortin ja moottorin tarkastusohjeet. Sen jälkeen kun puhallinmoottori ja piirikortti on erikseen tarkastettu, kytke jännite ja kokeile pyöriikö moottori normaalisti. HUOMIOI, että viallinen moottori voi vaurioittaa piirikorttia ja päinvastoin. Moottori on ehjä 11:018A

51 VIANETSINTÄ - KORJAUS Sisäyksikön sähkölaitteiden tarkastus Piirikortin tarkastus. 1. Katkaise laitteelta virta. 2. Irrota sisä- ja ulkoyksiköitten väliset johdot. (Voidaan tehdä joko sisä- tai ulkoyksiköltä.) 3. Kytke virta sisäyksikölle. 4. Jännitteen liittimien 1 ja 2 välillä tulee olla VAC. 5. Paina kauko-ohjaimen painiketta ON / OFF ja pidä sitä painettuna vähintään 5 sekuntia. Sisäyksikön tulee kuitata se piippaus-signaalilla. Tarkasta sen jälkeen seuraavat: 6. Jännitteen liittimien 1 ja 2 välillä tulee olla VAC. Käytä analogista volttimittaria, joka on asetettu 30 VDC:n mittausalueelle ja tarkasta, että jännite liittimien 2 (+) ja 3 (-) on noin 12 VDC:a. 7. Voidaanko sisäyksikkö pysäyttää ja käynnistää kauko-ohjaimella? (Toiminnon HOT KEEP tulee aktivoitua.) 8. Jos nämä tarkastukset ovat myönteisiä, niin sisäyksikön piirikortti toimii normaalisti. Sisäyksikön puhallinmoottorin tarkastus. Tämän tarkastuksen tarkoituksena on tutkia, että piirikortilla on oikea lähtöjännite moottorille ja että moottori toimii. Puhallinmoottorille lähtevän jännitteen tarkastus 1. Katkaise laitteelta virta. 2. Irrota etupaneeli ja irrota moottorin liitin piirikortilta. 3. Kytke virta sisäyksikölle. Jos se lähtee käyntiin kun se käynnistetään painikkeella ON / OFF ja DC-jännitteet on mitattavissa liitinpinnin 3 (-) ja pinnien 1, 4 ja 5 väliltä oheisen kaavion mukaisesti, tarkoittaa se, että piirikortti toimii mutta puhallinmoottori on viallinen. Jos jännitettä ei voi kaavion mukaisesti mitata tarkoittaa se, että kortti on viallinen ja moottori ehjä. HUOMIOI, että laite pysähtyy hälytykseen 30 sekunnin kuluttua siitä, kun moottori on kytketty irti. Mittaus on siis suoritettava ennen sitä. Si Ke Va Mu Pu Sisäyksikön piirikortti Sisäyksikön puhallinmoottorin vastuksen mittaus. Irrota moottorin liitin piirikortilta. Jos vastusarvo on alempi kuin alla olevan taulukon arvo, on moottori viallinen. Yo. kaavion mukaiset mittauskohdat Normaali vastus 1-3 (Punainen - Musta) 25MΩ 4-3 (Valkoinen - Musta) 30kΩ Laite Sivu nro. SRK-ser.ZGX-S 11:019A

52 Ulkoyksikön puhallinmoottorin tarkastus. Tämän tarkastuksen tarkoituksena on tutkia, että piirikortilla on oikea lähtöjännite moottorille ja että moottori toimii. Tarkasta ensin, että sisäyksikkö toimii normaalisti. Puhallinmoottorille lähtevän jännitteen tarkastus 1. Katkaise laitteelta virta. 2. Irrota moottorin liitin CAN piirikortilta. 3. Kytke virta sisäyksikölle. Käynnistä laite painikkeella ON / OFF, pitämällä sitä painettuna väh. 5 sekuntia. Ulkoyksikön puhallinmoottorin on käynnistyttävä 20 sekunnin kuluttua käynnistyksestä ja 30 sek. kuluessa siitä tulee kortin antaa jännite pinniin 2, oheisen kaavion mukaisesti. Mikäli jännite jää tulematta on vika kortissa. Jos jännite tulee 30 sek. aikana on kortti normaali, mutta puhallinmoottori on viallinen. Jos laite saa olla käynnissä moottorin ollessa irti kytkettynä, seuraa siitä vikailmaisu ja pysähtyminen 3 minuutin kuluttua. Pu Mu Va Ke Si Sisäyksikön piirikortti Ulkoyksikön puhallinmoottorin vastuksen mittaaminen. Irrota moottorin liitin piirikortilta. Jos vastusarvo on alempi kuin alla olevan taulukon arvo, on moottori viallinen. Yo. kaavion mukaiset mittauskohdat Normaali vastus 6-4 (Pun - Musta) 25MΩ 3-4 (Val.- Musta) 30kΩ 11:019A

53 VIANETSINTÄ - KORJAUS Ulkoyksikön SRC20 & 25ZGX-S komponenttien tarkastusmittaus Tehotransistori Mu Va Pu Lämpötila-antureiden vastuksen tarkastus Vertaa vastusta / lämpötilaa kaavioon tai taulukkoon sivulla 11:016. SÄHKÖISKU VAROITUS Kondensaattoripiiri voi olla jännitteellinen vielä jopa 5 minuuttia siitä kun laitteelle tuleva verkkovirta on katkaistu. Sulake Pu Va Mu Sisäyksikön verkkojännitteen tarkastus Kun laite on kytketty päälle, eikä se ole pakkopysäytettynä, on ulkoyksikön liittimien 1 ja 2 välillä oltava aina 220/240 VAC:n jännite. Ohjausjännitteen tarkastus Kun laite on kytketty päälle tai se on käynnissä, on aina oltava mitattavissa 0:n ja n. 12 VDC:n välillä vaihteleva jännite. Paisuntaventtiilin (EEV) tarkastus Tarkasta jännite volttimittarilla sen jälkeen kun laite on käynnistetty. Ohjausvirta 5 VDC tulee normaalisti pulsseina joka 10.s sekunti, varmimmin välittömästi kompressorin käynnistyksen jälkeen. 5 VDC johtojen välillä: Punainen - Valkoinen Punainen - Oranssi Ruskea - Keltainen Ruskea - Sininen Laite SRK-ser.ZGX-S Sivu nro. 11:020A
