1 Vastaanottaja Terrafame Oy Asiakirjatyyppi Raportti Päivämäärä TERRAFAMEN KAIVOS, SOTKAMO YMPÄRISTÖMELUMITTAUKSET SYYS-LOKAKUU 15

2 Laatija Sakari Ruokolainen Tarkastaja Niko Karjalainen Kuvaus Sotkamon kaivoksen ympäristömelumittaukset syys-lokakuussa 15 Viite Ramboll Kirjastokatu Kuopio T F

3 SISÄLTÖ 1. Yleistä 1 2. Vertailuarvot Lupamääräykset 1 3. Melumittaukset Mittauslaitteisto Mittauspisteet Sääolosuhteet 2 4. Tulokset ja havainnot Lyhytaikaiset melumittaukset Pitkäaikainen melumittaus 3 5. Johtopäätökset Lyhytaikaiset melumittaukset Pitkäaikainen melumittaus 5 LIITTEET Liite 1 Liite 2 Lyhytaikaisten ympäristömelumittausten pöytäkirjat Pitkäaikaisen ympäristömelumittauksen pöytäkirja

4 1 1. YLEISTÄ Terrafame Oy:n toimeksiannosta Ramboll Finland Oy on mitannut Sotkamossa sijaitsevan Terrafamen kaivoksen toiminnan aiheuttamia ympäristömelutasoja osana ympäristövaikutusten velvoitetarkkailua syys-lokakuussa 15. Lyhytaikaiset päivä- ja yöajan ympäristömelumittaukset neljässä mittauspisteessä suoritettiin , joiden lisäksi yhdessä mittauspisteessä mitattiin kaksi viikkoa kestänyt mittausjakso Tässä raportissa on esitetty mittaustulokset johtopäätöksineen. 2. VERTAILUARVOT 2.1 Lupamääräykset Melumittausten tuloksia verrataan Terrafamen kaivoksen lainvoimaisen ympäristöluvan (Pohjois- Suomen ympäristölupavirasto, lupapäätös Nro 33/07/1, myönnetty ) lupamääräyksessä 21 annettuihin melutasojen raja-arvoihin. Lupamääräyksen melutasoja koskeva osuus kuuluu seuraavasti: Kaivostoiminnasta aiheutuva melutaso ei saa ylittää asumiseen tai vapaa-ajan asumiseen käytettävien rakennettujen kiinteistöjen piha-alueella päiväaikaista (klo 07 22) 55 db(a), eikä yöaikaista (klo 22 07) A-painotettua ekvivalenttitasoa db(a). 3. MELUMITTAUKSET Päivä- ja yöajan lyhytaikaiset ympäristömelumittaukset suoritettiin voimassa olevan tarkkailuohjelman mukaisesti neljästä mittauspisteestä. Yhdessä mittauspisteessä mitattiin lisäksi kahden viikon mittainen mittausjakso Melumittaukset ja mittausepävarmuuden määritykset tehtiin ympäristöministeriön ohjeen 1/1995 Ympäristömelun mittaaminen (1995) mukaisesti. 3.1 Mittauslaitteisto Lyhytaikaiset melumittaukset tehtiin 1-luokan Norsonic Nor118 ja Nor131 äänianalysaattoreilla. Pitkäaikaismelumittaus tehtiin käyttäen APL Systems Oy:n 2-luokan AURES 2.0 äänianalysaattoria. Mittauksissa keskiäänitasot tallennettiin mittarin muistiin viiden sekunnin välein. Keskiäänitason (L Aeq ) mittaukset suoritettiin käyttäen Fast-aikapainotusta ja A- taajuuspainotusta. Mittausjaksoilta tallennettiin myös taajuudet terssikaistoittain ja A-painotetut maksimi- ja minimiäänitasot (L Amax ja L Amin ). AURES 2.0 mittarilla tallennettiin myös ääntä koko mittausjakson ajan. 3.2 Mittauspisteet Tiedot tehdyistä mittausjaksoista on esitetty taulukossa 3.1. Ympäristömelumittauspisteiden sijainnit on esitetty kuvassa 3.1.

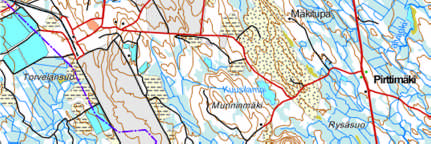

5 2 Taulukko 3.1. Ympäristömelumittauspisteet ja mittausjaksot. Mp Nro Aika (kesto) Kuvaus Etäisyys* (km) Päivä :13-18:53 (1 h min) Yö Ahoranta (Taattola) :-23:41 Loma-asunto (27 min) Pitkäaikainen : : (13 d 23 h min) Päivä :08-21: (22 min) Myllyniemi 2 Yö Asuinkiinteistö :10-23:21 (11 min) Päivä :17-:55 (1 h 38 min) Sorsala 3 Yö Asuinkiinteistö :54-23:04 (10 min) Päivä :58-22:00 (2 h 2 min) Kalliojärvi 4 Yö Loma-asunto :00-22: ( min) *Likimääräinen etäisyys lähimpiin melulähteisiin 2,2 1,9 2,8 2,8 Mp4 Kalliojärvi Mp3 Sorsala Mp1 Ahoranta Mp2 Myllyniemi Kuva 3.1. Ympäristömelumittauspisteiden sijainnit. 3.3 Sääolosuhteet Melumittaukset suoritettiin pääosin pilvisessä syyssäässä. Mittausaikana puissa oli vielä jonkin verran lehtiä, mutta maassa ei ollut lunta. Lyhytaikaisten mittausten aikana vallinneet sääolosuhteet selvitettiin Ilmatieteenlaitoksen Sotkamon Kuolaniemen säähavaintoasemalta ja mittausten aikana kirjattiin ylös aistinvaraiset havainnot tuulen suunnasta ja nopeudesta. Lyhytaikaisia mittauksia tehtäessä vallitseva tuulen suunta oli koillisesta ja tuulen nopeus 2-3 m/s. Mittauspäivän

6 3 aikana esiintyi ajoittaista tihkusadetta, mutta mittaukset pyrittiin ajoittamaan sateettomiin ajankohtiin. Tarkemmat säätiedot on esitetty liitteen 1 mittauspöytäkirjoissa. Ympäristömelun mittausohjeen mukaan melumittauksia tulisi tehdä, kun tuuli on heikkoa ja suunta melulähteestä mittauspisteeseen päin (± sektorissa) tai kun tuulta ei ole ollenkaan. Lyhytaikaiset mittaukset suoritettiin sääolosuhteiden kannalta suotuisissa olosuhteissa mittauspisteessä 4. Pitkäaikaisen mittauksen säätiedot saatiin Kajaanin Petäisenniskan ja kaivoksen omalta säähavaintoasemalta. Kahden viikon mittaisen mittausjakson aikana tuulen suunta vaihteli suuresti. Tuulen keskimääräiset nopeudet olivat 5 m/s tai tämän alle. Mittausohjeen mukainen keskimääräinen tuulen suunta suhteessa mittauspisteeseen vallitsi yhteensä 10 mittauspäivänä. Miltei jokaisena mittauspäivänä kaivoksen sadantaseurannan mukaan alueella esiintyi vähäistä sadetta (0,3 0,9 mm). Runsassateisia (sadanta yli 4,5 mm) päiviä mittausjakson aikana oli 6 kpl. Tarkemmat säätiedot on esitetty pitkäaikaisen mittauksen pöytäkirjassa liitteessä TULOKSET JA HAVAINNOT 4.1 Lyhytaikaiset melumittaukset Lyhytaikaisten ympäristömelumittausten keskiäänitasot on esitetty taulukossa 4.1. Tarkemmat tiedot mittausjaksoista on esitetty mittauspöytäkirjoissa liitteessä 1. Mittauksiin aiheutui häiriöääniä mm. yleisestä tieliikenteestä ja mittaajasta. Häiriöäänet on tarvittaessa poistettu mittausaineistosta toiminnasta aiheutuvan melun erittelemiseksi. Kaikkien mittausten epävarmuudeksi arvioitiin joko etäisyydestä tai tuulen suunnasta johtuen ±10 db ympäristömelun mittausohjeen mukaisesti. Kaivoksen aiheuttaman melun ei todettu olevan impulssimaista. Kapeakaistaisuutta todettiin kahdessa mittauspisteessä. Taulukko 4.1. Yhteenveto lyhytaikaisten ympäristömelumittausten tuloksista. Mp 1 Ahoranta 2 Myllyniemi 3 Sorsala Aika L Aeq db Korjattu* L Aeq Luparaja L Aeq Kapeakaistaisuus Liite db db Päivä 29 ei Yö 37 ei Päivä 38 ei Yö 39 ei Päivä 41 ei Yö 38 kyllä (0 Hz) Päivä 44 kyllä (0 Hz) Kalliojärvi Yö 42 kyllä (0 Hz) * Lisätty + 5 db mahdollisen kapeakaistaisuuden vuoksi Kaivoksen äänet kuuluivat mittauspisteisiin pääasiassa vaimeana huminana sekä vaimeina kiihdytyksinä, äänimerkkeinä ja kumahduksina. Mittauspisteen 3 yöajan mittauksessa kaivoksen melussa oli aistinvaraisesti havaittavissa kapeakaistaisuutta satunnaisesti. Mittauspisteessä 4 kaivoksen äänet olivat kuultavissa erittäin selvästi ja melussa oli myös aistinvaraisesti havaittavissa selkeää jatkuvaa kapeakaistaisuutta. 4.2 Pitkäaikainen melumittaus Mittauspisteen 1 (Ahoranta) pitkäaikaisen melumittauksen keskiäänitasot päivä- ja yöaikoina on esitetty taulukossa 4.2. Taulukossa on myös esitetty keskimääräisten vuorokausituulitietojen perusteella tehty arvio tuulen suunnan suotuisuudesta kaivosmelun leviämiselle mittauspisteeseen

7 4 sekä runsassateiset päivät. Tarkemmat tiedot mittausjaksosta on esitetty mittauspöytäkirjassa liitteessä 2. Mittaustulosten epävarmuudeksi arvioitiin jo pelkästä etäisyydestä johtuen ±10 db ympäristömelun mittausohjeen mukaisesti. Taulukko 4.2. Yhteenveto mittauspisteen 1 pitkäaikaisten ympäristömelumittausten tuloksista. Pvm L Aeq db L Aeq_22-07 db Suotuisa tuulen suunta kaivosmelun leviämiselle Runsasta sadetta ei kyllä ei kyllä kyllä kyllä kyllä ei ei ei ei kyllä kyllä kyllä kyllä ei kyllä ei kyllä ei kyllä ei ei kyllä kyllä ei kyllä ei kyllä ei Taulukon 4.2. keskiäänitasoihin ei ole tehty häiriöäänikorjauksia eli keskiäänitasot ovat muodostuneet kaivosmelun lisäksi kaikista mittauspisteen ympäristön äänistä, kuten tieliikenteestä ja luonnonäänistä. Näin ollen pelkästä kaivostoiminnasta aiheutuneet päivä- ja yöajan keskiäänitasot ovat usein selvästi esitettyjä alhaisempia. Epäsuotuisissa tuuliolosuhteissa kaivosmelu ei kuunneltujen äänitallenteiden perusteella ollut mittauspisteessä selkeästi kuultavissa. Suotuisissa tuuliolosuhteissa kaivokselta kantautuu kuunneltujen äänitallenteiden perusteella kapeakaistaista ujeltavaa ääntä, joka on vallitseva verrattuna ympäristön muihin ääniin. Koko mittausjakson taajuuksien terssikaistaspektrissä näkyy selvä piikki taajuudella 0 Hz (liite 2). Työkoneiden ja murskauksen äänet kuuluvat äänitallenteissa vaimeampina, lähinnä äänimerkkeinä ja kiihdytyksinä. Impulssimaista ääntä ei kuunneltujen äänitallenteiden perusteella kaivosmelussa havaittu. Äänitallenteista paikallistettiin yksi räjäytys (sekundääriliuotuskenttä, maanrakennustyö) klo 7.39., joka kuului mittauspisteeseen hyvin selvästi ja melutaso oli räjäytyshetkellä yli db. 5. JOHTOPÄÄTÖKSET 5.1 Lyhytaikaiset melumittaukset Terrafamen kaivoksen lähiympäristössä mitattujen lyhytaikaisten ympäristömelumittausten keskiäänitasot eri mittauspisteissä päiväaikaan olivat db ja yöaikaan db. Kaikkien mittausjaksojen keskiäänitasot alittavat ympäristöluvan mukaiset päiväajan (55 db) ja yöajan ( db) raja-arvot myös mahdollinen kapeakaistaisuuskorjaus +5 db huomioituna.

8 5 Mittauspisteissä 3 ja 4 todettiin kapeakaistaisuutta sekä aistinvaraisesti arvioituna sekä taajuuskaistavertailun perusteella taajuudella 0 Hz. Impulssimaista melua ei mittausten aikana kaivosmelussa todettu. 5.2 Pitkäaikainen melumittaus Mittauspisteessä 1 pitkäaikaisen mitatun ympäristömelumittauksen päiväajan keskiäänitasot vaihtelivat välillä db ja yöajan keskiäänitasot samoin välillä db. Kaikki mitatut sekä päivä- että yöajan keskiäänitasot alittavat ympäristöluvan mukaiset rajaarvot. Koko pitkäaikaisen mittausjakson taajuusjakauma näyttää selvää kapeakaistaisuutta taajuudella 0 Hz eli samalla taajuudella, kuin lyhytaikaisissa melumittauksissa. Myös kuunneltujen äänitallenteiden perusteella mittauspisteeseen kantautuu kaivokselta suotuisissa tuuliolosuhteissa selvästi kapeakaistaista ääntä. Ramboll Finland Oy Sakari Ruokolainen Suunnittelija Niko Karjalainen Yksikön päällikkö

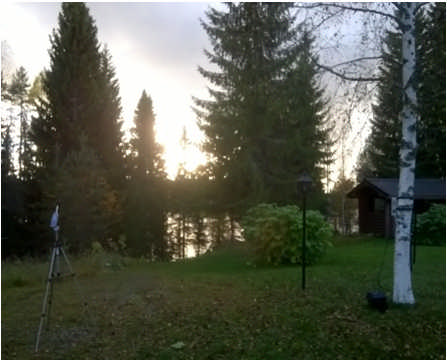

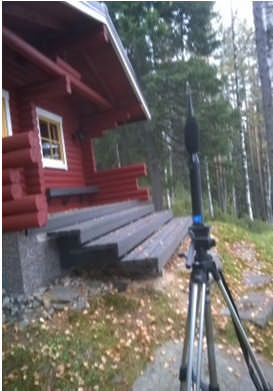

9 LIITE 1.1 Projekti Ajankohta: :13-18:53 Mittaaja: Sakari Ruokolainen Mittausjakson pituus: 1 h min Laitteisto: Norsonic 118, tuulisuoja, jalusta Mitattava kohde: Terrafamen kaivos Kalibrointi: , 17:10, 113,8 db Mittauspaikka: Mp1 Ahoranta (Taattola) Menettely: Aikavakio F, taajuuspainotus A, tallennusväli 5 s Etäisyys kohteeseen: n. 2,2 km Mikrofonin korkeus maasta 1,5 m Valokuva mittauspaikalta: Mittauspiste kartalla: Mittauspiste Säätila: Ilma Lämpötila Ilmanpaine Ilmankosteus Suunta Nopeus [ C] [hpa] [%] [ ] [m/s] /8 Säätiedot Ilmatieteenlaitoksen Sotkamon säähavaintoasemalta ja mittaajan havaintojen perusteella Pilvisyys Mittausohjeen mukaiset sääolot ± Mittaustulokset: Mitattu keskiäänitaso (LAeq, db) 29 Koko mittausjakson keskiäänitaso Häiriökorjattu keskiäänitaso (LAeq, db) - Maksimiäänitaso (LAFmax, db) Minimiäänitaso (LAFmin, db) Mittauksen epävarmuustaso (db) ±10 Tuulen suunnasta johtuva epävarmuus Kuvaaja äänitason vaihtelusta mittausaikana: :13:32 17:14:47 17:16:02 17:17:17 17:18:32 17:19:47 17:21:02 17:22:17 17:23:32 17:24:47 17:26:02 17:27:17 17:28:32 17:29:47 17:31:02 17:32:17 17:33:32 17:34:47 17:36:02 17:37:17 17:38:32 17:39:47 17:41:02 17:42:17 17:43:32 17:44:47 17:46:02 17:47:17 17:48:32 17:49:47 17:51:02 17:52:17 17:53:32 17:54:47 17:56:02 17:57:17 17:58:32 17:59:47 18:01:02 18:02:17 18:03:32 18:04:47 18:06:02 18:07:17 18:08:32 18:09:47 18:11:02 18:12:17 18:13:33 18:14:48 18:16:03 18:17:18 18:18:33 18:19:48 18:21:03 18:22:18 18:23:33 18:24:48 18:26:03 18:27:18 18:28:33 18:29:48 18:31:03 18:32:18 18:33:33 18:34:48 18:36:03 18:37:18 18:38:33 18:39:48 18:41:03 18:42:18 18:43:33 18:44:48 18:46:03 18:47:18 18:48:33 18:49:48 18:51:03 18:52:18 18:53:33 LAeq_5 s Havainnot: Pääosin valvomaton mittaus. Kaivokselta kuuluu erittäin vaimea tasainen humina selvästi alle db. Louhoksessa ei toimintaa mittausjakson aikana. Melutasot pääosin yleisen liikenteen ja luonnon äänistä. Kapeakaistaisuutta tai impulssimaisuutta ei havaittavissa. 1/2

10 LIITE 1.1 Projekti Melun taajuusjakauma terssikaisoittain Mp1 - päivä , , k 1.25 k 1.6 k 2 k 2.5 k 3.15 k 4 k 5 k 6.3 k 8 k 10 k 12.5 k 16 k khz Painottamaton A-painotus 2/2

11 LIITE 1.2 Projekti Ajankohta: :-23:41 Mittaaja: Sakari Ruokolainen Mittausjakson pituus: 11 min Laitteisto: Norsonic 131, tuulisuoja, jalusta Mitattava kohde: Terrafamen kaivos Kalibrointi: , 23:25, 113,8 db Mittauspaikka: Mp1 Ahoranta (Taattola) Menettely: Aikavakio F, taajuuspainotus A, tallennusväli 5 s Etäisyys kohteeseen: n. 2,2 km Mikrofonin korkeus maasta 1,5 m Valokuva mittauspaikalta: Mittauspiste kartalla: Mittauspiste Säätila: Ilma Lämpötila Ilmanpaine Ilmankosteus Suunta Nopeus [ C] [hpa] [%] [ ] [m/s] /8 Säätiedot Ilmatieteenlaitoksen Sotkamon säähavaintoasemalta ja mittaajan havaintojen perusteella Pilvisyys Mittausohjeen mukaiset sääolot Mittaustulokset: Mitattu keskiäänitaso (LAeq, db) 39 Koko mittausjakson keskiäänitaso Häiriökorjattu keskiäänitaso (LAeq, db) 37 Mahdollisten häiriöäänien vaikutus poistettu Maksimiäänitaso (LAFmax, db) 51 Mahdollisten häiriöäänien vaikutus poistettu Minimiäänitaso (LAFmin, db) 28 Mittauksen epävarmuustaso (db) ±10 Tuulen suunnasta johtuva mittausepävarmuus Kuvaaja äänitason vaihtelusta mittausaikana: 23::18 23:31:08 23:31:58 23:32:48 23:33:38 23:34:28 23::18 23:36:08 23:36:58 23:37:48 23:38:38 23:39:28 23::18 23:41:08 23:41:58 Häiriöäänet LAeq_5 s Havainnot: Kaivokselta kuuluu tasainen vaimea humina ja satunnaisia työkoneen kiihdytyksiä. Suurimmat melutasot Tuhkalantien liikenteen äänistä. Mittajasta ja tuulen puuskasta aiheutuneet häiriöäänet poistettu datasta. Kapeakaistaisuutta tai impulssimaisuutta ei havaittavissa. 1/2

12 LIITE 1.2 Projekti Melun taajuusjakauma terssikaisoittain Mp1 - yö khz 10 12, , k 1.25 k 1.6 k 2 k 2.5 k 3.15 k 4 k 5 k 6.3 k 8 k 10 k k k Painottamaton A-painotus 2/2

13 LIITE 1.3 Projekti Ajankohta: :08-21: Mittaaja: Sakari Ruokolainen Mittausjakson pituus: 22 min Laitteisto: Norsonic 118, tuulisuoja, jalusta Mitattava kohde: Terrafamen kaivos Kalibrointi: , 21:05, 113,8 db Mittauspaikka: Mp2 Myllyniemi Menettely: Aikavakio F, taajuuspainotus A, tallennusväli 5 s Etäisyys kohteeseen: n. 1,9 km Mikrofonin korkeus maasta 1,5 m Valokuva mittauspaikalta: Mittauspiste kartalla: Mittauspiste Säätila: Ilma Lämpötila Ilmanpaine Ilmankosteus Suunta Nopeus [ C] [hpa] [%] [ ] [m/s] Pilvisyys /8 Säätiedot Ilmatieteenlaitoksen Sotkamon säähavaintoasemalta ja mittaajan havaintojen perusteella Mittausohjeen mukaiset sääolot ± Mittaustulokset: Mitattu keskiäänitaso (LAeq, db) 44 Koko mittausjakson keskiäänitaso Häiriökorjattu keskiäänitaso (LAeq, db) 38 Mahdollisten häiriöäänien vaikutus poistettu Maksimiäänitaso (LAFmax, db) 56 Mahdollisten häiriöäänien vaikutus poistettu Minimiäänitaso (LAFmin, db) 33 Mittauksen epävarmuustaso (db) ±10 Tuulen suunnasta johtuva mittausepävarmuus Kuvaaja äänitason vaihtelusta mittausaikana: 21:08:17 21:09:07 21:09:57 21:10:47 21:11:37 21:12:27 21:13:17 21:14:07 21:14:57 21:15:47 21:16:37 21:17:27 21:18:17 21:19:07 21:19:57 21::47 21:21:37 21:22:27 21:23:17 21:24:07 21:24:57 21:25:47 21:26:37 21:27:27 21:28:17 21:29:07 21:29:57 Häiriöäänet LAeq_5 s Havainnot: Kaivokselta kuuluu tasainen vaimea humina, satunnaisia työkoneen kiihdytyksiä ja kumahduksia. Suurimmat melutasot Talvivaarantien liikenteen äänistä. Mittajasta aiheutuneet häiriöäänet poistettu datasta. Kapeakaistaisuutta tai impulssimaisuutta ei havaittavissa. 1/2

14 LIITE 1.3 Projekti Melun taajuusjakauma terssikaisoittain Mp2 - päivä , , k 1.25 k 1.6 k 2 k 2.5 k 3.15 k 4 k 5 k 6.3 k 8 k 10 k 12.5 k 16 k khz Painottamaton A-painotus 2/2

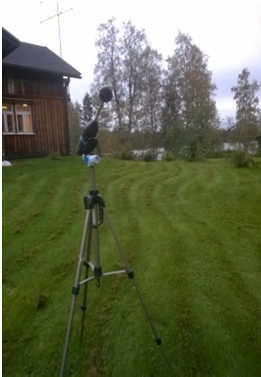

15 LIITE 1.4 Projekti Ajankohta: :10-23:21 Mittaaja: Sakari Ruokolainen Mittausjakson pituus: 11 min Laitteisto: Norsonic 131, tuulisuoja, jalusta Mitattava kohde: Terrafamen kaivos Kalibrointi: , 23:05, 113,8 db Mittauspaikka: Mp2 Myllyniemi Menettely: Aikavakio F, taajuuspainotus A, tallennusväli 5 Etäisyys kohteeseen: n. 1,9 km Mikrofonin korkeus maasta 1,5 m Valokuva mittauspaikalta: Mittauspiste kartalla: Mittauspiste Säätila: Ilma Lämpötila Ilmanpaine Ilmankosteus Suunta Nopeus [ C] [hpa] [%] [ ] [m/s] /8 Säätiedot Ilmatieteenlaitoksen Sotkamon säähavaintoasemalta ja mittaajan havaintojen perusteella Pilvisyys Mittausohjeen mukaiset sääolot ± Mittaustulokset: Mitattu keskiäänitaso (LAeq, db) 39 Koko mittausjakson keskiäänitaso Häiriökorjattu keskiäänitaso (LAeq, db) - Maksimiäänitaso (LAFmax, db) 48 Minimiäänitaso (LAFmin, db) 34 Mittauksen epävarmuustaso (db) ±10 Tuulen suunnasta johtuva mittausepävarmuus Kuvaaja äänitason vaihtelusta mittausaikana: 23:10: 23:11:15 23:11:55 23:12: 23:13:15 23:13:55 23:14: 23:15:15 23:15:55 23:16: 23:17:15 23:17:55 23:18: 23:19:15 23:19:55 23:: 23:21:15 LAeq_5 s Havainnot: Kaivokselta kuuluu tasainen vaimea humina ja satunnaisia työkoneen kiihdytyksiä sekä kumahduksia. Ei merkittäviä häiriöääniä. Kapeakaistaisuutta tai impulssimaisuutta ei havaittavissa. 1/2

16 LIITE 1.4 Projekti Melun taajuusjakauma terssikaisoittain Mp2 - yö khz 10 12, , k 1.25 k 1.6 k 2 k 2.5 k 3.15 k 4 k 5 k 6.3 k 8 k 10 k k k Painottamaton A-painotus 2/2

17 LIITE 1.5 Projekti Ajankohta: :17-:55 Mittaaja: Sakari Ruokolainen Mittausjakson pituus: 1 h 38 min Laitteisto: Norsonic 118, tuulisuoja, jalusta Mitattava kohde: Terrafamen kaivos Kalibrointi: , 19:15, 113,8 db Mittauspaikka: Mp3 Sorsala Menettely: Aikavakio F, taajuuspainotus A, tallennusväli 5 s Etäisyys kohteeseen: n. 2,8 km Mikrofonin korkeus maasta 1,5 m Valokuva mittauspaikalta: Mittauspiste kartalla: Mittauspiste Säätila: Ilma Lämpötila Ilmanpaine Ilmankosteus Suunta Nopeus [ C] [hpa] [%] [ ] [m/s] Pilvisyys /8 Säätiedot Ilmatieteenlaitoksen Sotkamon säähavaintoasemalta ja mittaajan havaintojen perusteella Mittausohjeen mukaiset sääolot ± Mittaustulokset: Mitattu keskiäänitaso (LAeq, db) 41 Koko mittausjakson keskiäänitaso Häiriökorjattu keskiäänitaso (LAeq, db) - Maksimiäänitaso (LAFmax, db) 59 Minimiäänitaso (LAFmin, db) 25 Mittauksen epävarmuustaso (db) ±10 Tuulen suunnasta johtuva mittausepävarmuus Kuvaaja äänitason vaihtelusta mittausaikana: 19:17:33 19:18:48 19::03 19:21:18 19:22:33 19:23:48 19:25:03 19:26:18 19:27:33 19:28:48 19::03 19:31:18 19:32:33 19:33:48 19::03 19:36:18 19:37:33 19:38:48 19::03 19:41:18 19:42:33 19:43:48 19::03 19:46:18 19:47:33 19:48:48 19::03 19:51:18 19:52:33 19:53:48 19:55:03 19:56:18 19:57:33 19:58:48 :00:03 :01:18 :02:33 :03:48 :05:03 :06:18 :07:33 :08:48 :10:03 :11:18 :12:33 :13:48 :15:03 :16:18 :17:33 :18:48 ::03 :21:18 :22:33 :23:48 :25:03 :26:18 :27:33 :28:48 ::03 :31:18 :32:33 :33:48 ::03 :36:18 :37:33 :38:48 ::03 :41:18 :42:33 :43:48 ::03 :46:18 :47:33 :48:48 ::03 :51:18 :52:33 :53:48 :55:03 LAeq_5 s Havainnot: Pääosin valvomaton mittaus. Kaivokselta kuuluu tasainen vaimea humina, satunnaisia työkoneen kiihdytyksiä, kumahduksia ja murskauksen ääntä. Kapeakaistaisuutta tai impulssimaisuutta ei havaittavissa. 1/2

18 LIITE 1.5 Projekti Melun taajuusjakauma terssikaisoittain Mp3 - päivä , , k 1.25 k 1.6 k 2 k 2.5 k 3.15 k 4 k 5 k 6.3 k 8 k 10 k 12.5 k 16 k khz Painottamaton A-painotus 2/2

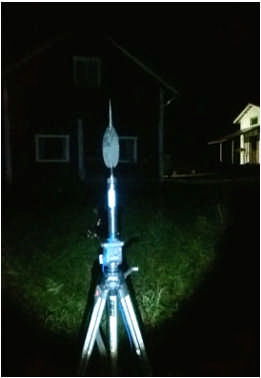

19 LIITE 1.6 Projekti Ajankohta: :54-23:04 Mittaaja: Sakari Ruokolainen Mittausjakson pituus: 10 min Laitteisto: Norsonic 131, tuulisuoja, jalusta Mitattava kohde: Terrafamen kaivos Kalibrointi: , 22:52, 113,8 db Mittauspaikka: Mp3 Sorsala Menettely: Aikavakio F, taajuuspainotus A, tallennusväli 5 s Etäisyys kohteeseen: n. 2,8 km Mikrofonin korkeus maasta 1,5 m Valokuva mittauspaikalta: Mittauspiste kartalla: Mittauspiste Säätila: Ilma Lämpötila Ilmanpaine Ilmankosteus Suunta Nopeus [ C] [hpa] [%] [ ] [m/s] Pilvisyys /8 Säätiedot Ilmatieteenlaitoksen Sotkamon säähavaintoasemalta ja mittaajan havaintojen perusteella Mittausohjeen mukaiset sääolot ± Mittaustulokset: Mitattu keskiäänitaso (LAeq, db) 38 Koko mittausjakson keskiäänitaso Häiriökorjattu keskiäänitaso (LAeq, db) - Maksimiäänitaso (LAFmax, db) 52 Minimiäänitaso (LAFmin, db) 31 Mittauksen epävarmuustaso (db) ±10 Tuulen suunnasta johtuva mittausepävarmuus Kuvaaja äänitason vaihtelusta mittausaikana: 22:54:24 22:54:49 22:55:14 22:55:39 22:56:04 22:56:29 22:56:54 22:57:19 22:57:44 22:58:09 22:58:34 22:58:59 22:59:24 22:59:49 23:00:14 23:00:39 23:01:04 23:01:29 23:01:54 23:02:19 23:02:44 23:03:09 23:03:34 23:03:59 23:04:24 LAeq_5 s Havainnot: Kaivokselta kuuluu tasainen vaimea humina/kohina ja satunnaisia työkoneen kiihdytyksiä sekä kumahduksia. Ei merkittäviä häiriöääniä. Melu aistinvaraisesti arvioituna kapeakaistaista satunnaisesti. Laskennallisesti tarkasteltuna melussa kapeakaistaisuutta taajuudella 0 Hz. Impulssimaisuutta ei havaittavissa. 1/2

20 LIITE 1.6 Projekti Melun taajuusjakauma terssikaisoittain Mp3 - yö , , k 1.25 k 1.6 k 2 k 2.5 k 3.15 k 4 k 5 k 6.3 k 8 k 10 k 12.5 k 16 k khz Painottamaton A-painotus 2/2

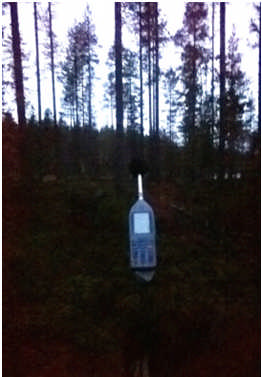

21 LIITE 1.7 Projekti Ajankohta: :58-22:00 Mittaaja: Sakari Ruokolainen Mittausjakson pituus: 2 h Laitteisto: Norsonic 131, tuulisuoja, jalusta Mitattava kohde: Terrafamen kaivos Kalibrointi: , 19:56, 113,8 db Mittauspaikka: Mp4 Kalliojärvi Menettely: Aikavakio F, taajuuspainotus A, tallennusväli 5 s Etäisyys kohteeseen: n. 2,8 km Mikrofonin korkeus maasta 1,5 m Valokuva mittauspaikalta: Mittauspiste kartalla: Mittauspiste Säätila: Ilma Lämpötila Ilmanpaine Ilmankosteus Suunta Nopeus [ C] [hpa] [%] [ ] [m/s] /8 Säätiedot Ilmatieteenlaitoksen Sotkamon säähavaintoasemalta ja mittaajan havaintojen perusteella Pilvisyys Mittausohjeen mukaiset sääolot Mittaustulokset: Mitattu keskiäänitaso (LAeq, db) 44 Koko mittausjakson keskiäänitaso Häiriökorjattu keskiäänitaso (LAeq, db) 44 Mahdollisten häiriöäänien vaikutus poistettu Maksimiäänitaso (LAFmax, db) 67 Mahdollisten häiriöäänien vaikutus poistettu Minimiäänitaso (LAFmin, db) 34 Mittauksen epävarmuustaso (db) ±10 Etäisyysperusteinen mittausepävarmuus Kuvaaja äänitason vaihtelusta mittausaikana: 19:58:24 19:59:39 :00:54 :02:09 :03:24 :04:39 :05:54 :07:09 :08:24 :09:39 :10:54 :12:09 :13:24 :14:39 :15:54 :17:09 :18:24 :19:39 ::54 :22:09 :23:24 :24:39 :25:54 :27:09 :28:24 :29:39 ::54 :32:09 :33:24 :34:39 ::54 :37:09 :38:24 :39:39 ::54 :42:09 :43:24 :44:39 ::54 :47:09 :48:24 :49:39 ::54 :52:09 :53:24 :54:39 :55:54 :57:09 :58:25 :59: 21:00:55 21:02:10 21:03:25 21:04: 21:05:55 21:07:10 21:08:25 21:09: 21:10:55 21:12:10 21:13:25 21:14: 21:15:55 21:17:10 21:18:25 21:19: 21::55 21:22:10 21:23:25 21:24: 21:25:55 21:27:10 21:28:25 21:29: 21::55 21:32:10 21:33:25 21:34: 21::55 21:37:10 21:38:25 21:39: 21::55 21:42:10 21:43:25 21:44: 21::55 21:47:10 21:48:25 21:49: 21::55 21:52:10 21:53:25 21:54: 21:55:55 21:57:10 Häiriöäänet LAeq_5 s Havainnot: Kaivokselta kuuluu erittäin selkeä kohina/ujellus, äänimerkkejä, kiihdytyksiä ja kumahduksia. Mittaajasta aiheutuneet häiriöäänet poistettu datasta. Melu aistinvaraisesti arvioiden selvästi kapeakaistaista. Laskennallisesti tarkasteltuna melussa kapeakaistaisuutta taajuudella 0 Hz. Impulssimaisuutta ei havaittavissa. 1/2

22 LIITE 1.7 Projekti Melun taajuusjakauma terssikaisoittain Mp4 - päivä k khz 10 12, , k 1.25 k 1.6 k 2 k 2.5 k 3.15 k 4 k 5 k 6.3 k k k k Painottamaton A-painotus 2/2

23 LIITE 1.8 Projekti Ajankohta: :00-22: Mittaaja: Sakari Ruokolainen Mittausjakson pituus: 37 min Laitteisto: Norsonic 131, tuulisuoja, jalusta Mitattava kohde: Terrafamen kaivos Kalibrointi: , 19:56, 113,8 db Mittauspaikka: Mp4 Kalliojärvi Menettely: Aikavakio F, taajuuspainotus A, tallennusväli 5 s Etäisyys kohteeseen: n. 2,8 km Mikrofonin korkeus maasta 1,5 m Valokuva mittauspaikalta: Mittauspiste kartalla: Mittauspiste Säätila: Ilma Lämpötila Ilmanpaine Ilmankosteus Suunta Nopeus [ C] [hpa] [%] [ ] [m/s] Pilvisyys /8 Säätiedot Ilmatieteenlaitoksen Sotkamon säähavaintoasemalta ja mittaajan havaintojen perusteella Mittausohjeen mukaiset sääolot ± Mittaustulokset: Mitattu keskiäänitaso (LAeq, db) 42 Koko mittausjakson keskiäänitaso Häiriökorjattu keskiäänitaso (LAeq, db) - Maksimiäänitaso (LAFmax, db) 56 Minimiäänitaso (LAFmin, db) 32 Mittauksen epävarmuustaso (db) ±10 Etäisyysperusteinen mittausepävarmuus Kuvaaja äänitason vaihtelusta mittausaikana: 22:00:00 22:01:15 22:02: 22:03: 22:05:00 22:06:15 22:07: 22:08: 22:10:00 22:11:15 22:12: 22:13: 22:15:00 22:16:15 22:17: 22:18: 22::00 22:21:15 22:22: 22:23: 22:25:00 22:26:15 22:27: 22:28: 22::00 22:31:15 22:32: 22:33: 22::00 Häiriöäänet LAeq_5 s Havainnot: Kaivokselta kuuluu erittäin selkeä kohina/ujellus, äänimerkkejä, kiihdytyksiä ja kumahduksia. Ei merkittäviä häiriöääniä. Melu aistinvaraisesti arvioiden selvästi kapeakaistaista. Laskennallisesti tarkasteltuna melussa kapeakaistaisuutta taajuudella 0 Hz. Impulssimaisuutta ei havaittavissa. 1/2

24 LIITE 1.8 Projekti Melun taajuusjakauma terssikaisoittain Mp4 - yö , , k 1.25 k 1.6 k 2 k 2.5 k 3.15 k 4 k 5 k 6.3 k 8 k 10 k 12.5 k 16 k khz Painottamaton A-painotus 2/2

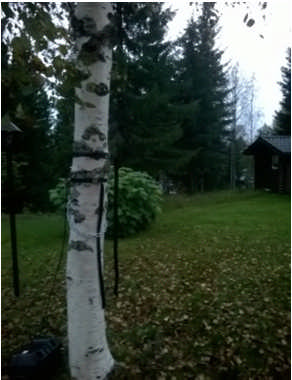

25 1/2 Terrafame Oy LIITE 2 Projekti Ympäristömelun pitkäaikaismittaus Ajankohta: Mittausjakson pituus: Mitattava kohde: Mittauspaikka: Etäisyys kohteeseen: Valokuva mittauspaikalta: : : Mittaaja: Sakari Ruokolainen 13 d 23 h min Laitteisto: APL Systems Oy AURES 2.0 Terrafamen kaivos Mp1 Ahoranta (Taattola) n. 2,2 km Mittauspiste kartalla: Mittauspiste Säätila: Päivä Suunta Nopeus Lämpötila Sadanta mm m/s C , , , , , , , , , , , , , , ,0 Säätiedot vuorokausikeskiarvoja Ilmatieteenlaitoksen Kajaanin säähavaintoasemalta ja Kevitsan kaivoksen sadantaseurannasta. Mittaustulokset: Keskiäänitasot L Aeq_07-22 L Aeq_22-07 Keskiäänitasot Päivä Päivä L Aeq_07-22 db L Aeq_22-07 db db db Havainnot: Mittauksen aloituspäivänä kaivokselta kuultavissa erittäin vaimea humina ja vaimeita työkoneiden ääniä(tuuli koillisesta). Mittausta lopetettaessa kaivokselta kuultavissa kapeakaistaista ujelluksen tapaista ääntä (tuuli lännestä). Koko mittaujakson aikaisessa melun taajuusjakaumassa selvää kapeakaistaisuutta taajuudella 0 Hz.
