1 Vastaanottaja Asiakirjatyyppi Raportti Päivämäärä Projektinumero TERRAFAME OY SOTKAMON KAIVOKSEN YM- PÄRISTÖMELUMITTAUKSET 18

2 TERRAFAME OY SOTKAMON KAIVOKSEN YMPÄRISTÖMELUMITTAUKSET 18 Päivämäärä Laatija Tarkastaja Kuvaus Olli Pärjälä Jari Hosiokangas Työssä mitattiin ympäristömelutasoja kaivosta lähimmissä häiriintyvissä kohteissa. Sisältää Maanmittauslaitoksen Maastotietokannan 2/19 aineistoa. Ramboll Kirjastokatu 4 KUOPIO T F

3 SOTKAMON KAIVOKSEN YMPÄRISTÖMELUMITTAUKSET 18 SISÄLTÖ TIIVISTELMÄ 1 1. JOHDANTO 2 2. YMPÄRISTÖMELUN OHJEARVOT Yleiset ohjearvot 2 3. YMPÄRISTÖMELUMITTAUKSET Mittauspisteet Mittauslaitteet ja kalibrointi Mittaustapa Sääolosuhteet Mittausten aikaiset merkittävimmät melulähteet Poikkeamat 4 4. TULOKSET 4 5. TULOSTEN TULKINTA JA JOHTOPÄÄTÖKSET 5 LIITTEET 1. Mittauspöytäkirjat Kalliojärvi (2 sivua) 2. Mittauspöytäkirjat Myllyniemi (2 sivua) 3. Mittauspöytäkirjat Sorsala (2 sivua) 4. Mittauspöytäkirjat Taattola (2 sivua) _Terrafame_Melupäästömittaussuunnitelma_2618

4 SOTKAMON KAIVOKSEN YMPÄRISTÖMELUMITTAUKSET 18 Akkreditoidut suureet ja mittausalueet Äänitason mittaukset ohjeen Ympäristömelun mittaaminen, Ympäristöministeriö, Ympäristöopas 1/1995 mukaisesti Tieliikennemelun mittaukset sisällä tai ulkona ohjeen Tieliikennemelun mittaaminen, Ympäristöministeriö, Ympäristöopas 15/1996 mukaisesti Raideliikennemelun mittaukset sisällä tai ulkona ohjeen Raideliikennemelun mittaaminen, Ympäristöministeriö, Ympäristöopas 5/1996 mukaisesti Ampumaratamelun mittaukset sisällä tai ulkona ohjeen Ampumaratamelun mittaaminen, Ympäristöministeriö, Ympäristöopas 61/1999 mukaisesti Tilaaja: Aika: 6. ja Mittaajat: Ramboll Finland Oy Sakari Ruokolainen TIIVISTELMÄ Mittauspiste Aika Mitattu keskiäänitaso Mittaus-epävarmuus Huom Taattola :1-22:31 46 ± 7 kapeakaistaisuuskorjaus tehty Myllyniemi :44-:44 ± 7 kapeakaistaisuuskorjaus tehty Sorsala :-: ± 7 kapeakaistaisuuskorjaus tehty Kalliojärvi :55-23:26 46 ± kapeakaistaisuuskorjaus tehty Mittauspiste Aika Mitattu keskiäänitaso Mittaus-epävarmuus Taattola :21-12:42 ± 7 Huom Myllyniemi :24-11:45 53 ± 7 kapeakaistaisuuskorjaus tehty Sorsala :52-12:13 51 ± 7 kapeakaistaisuuskorjaus tehty Kalliojärvi :47-11:7 53 ± 7 kapeakaistaisuuskorjaus tehty Kun huomioidaan mittausepävarmuus, ei voida todeta alittivatko vai ylittivätkö mittaustulokset mittauspisteissä voimassa olevat ohjearvot, lukuun ottamatta Kalliojärven mittauspistettä päiväaikaisessa mittauksessa, jossa mittaustulos ylitti ohjearvon. Tämän todistuksen osittainen julkaiseminen on sallittu vain asianomaisen testauslaboratorion antaman kirjallisen luvan perusteella 1(5)

5 SOTKAMON KAIVOKSEN YMPÄRISTÖMELUMITTAUKSET JOHDANTO Työssä tehtiin :n Sotkamon kaivoksen voimassa olevan tarkkailuohjelman (Pöyry Finland Oy 16, päivitetty ) mukaiset melumittaukset joulukuussa Melupäästömittaukset :n Sotkamossa sijaitsevan kaivoksen ympäristölupapäätöksessä (Pohjois-Suomen Aluehallintovorasto, Nro 36/14/1,.4.14) on toiminnanharjoittaja velvoitettu mittaamaan toiminnan merkittävimpien melulähteiden melupäästöt. Tavoitteena on tunnistaa mahdollisesti häiriötä lähiympäristössä aiheuttavat laitteet, jotta meluntorjuntatoimenpiteet voidaan kohdistaa näihin prosesseihin. Melupäästömittausten ja ympäristömelumittausten tulosten perusteella kaivokselle laaditaan ympäristölupapäätöksen nro 36/14/1 määräyksen 33 mukainen meluntorjuntasuunnitelma. Kyseiset melupäästömittaukset on tehty.9. sekä 3. ja Mittaustulosten analysointi on kesken ja raportti mittauksista julkaistaan myöhemmin erillisenä. Melupäästömittausten mittaussuunnitelma on liitteenä YMPÄRISTÖMELUN OHJEARVOT 2.1 Yleiset ohjearvot Valtioneuvosto on antanut melutason yleiset ohjearvot (Valtioneuvoston päätös 993/92). Päätöstä ei sovelleta teollisuus-, katu- ja liikennealueilla eikä melusuoja-alueiksi tarkoitetuilla alueilla. Taulukossa 2.1 on esitetty päivä- ja yöajan ohjearvot ulkona ja sisällä. Taulukko 2.1. VNp 993/1992 mukaiset yleiset melutason ohjearvot. Ulkona Asumiseen käytettävät alueet, virkistysalueet taajamissa ja niiden välittömässä läheisyydessä sekä hoito- tai oppilaitoksia palvelevat alueet Uudet asuinalueet, virkistysalueet taajamissa ja niiden välittömässä läheisyydessä sekä hoito- tai oppilaitoksia palvelevat Loma-asumiseen käytettävät alueet 3), leirintäalueet ja virkistysalueet taajamien ulkopuolella sekä luonnonsuojelualueet Sisällä, enintään Päivällä (7 22) Yöllä (22 7) 55 1) ) 45 2) Asuin-, potilas- ja majoitushuoneet 35 Opetus- ja kokoontumistilat 35 - Liike- ja toimistohuoneet 45-1) Oppilaitoksia palvelevilla alueilla ei sovelleta yöohjearvoa 2) Yöohjearvoa ei sovelleta sellaisilla luonnonsuojelualueilla, joita ei yleisesti käytetä oleskeluun tai luonnon havainnointiin yöllä 3) Loma-asumiseen käytettävillä alueilla taajamassa voidaan soveltaa asumiseen käytettävien alueiden ohjearvoja = melun A-painotettu keskiäänitaso (ekvivalenttitaso) Ohjearvojen määrittely tarkoittaa melun ekvivalenttitasoa eli keskimelutasoa koko ohjearvon aikavälillä. Siten lyhytaikaiset ohjearvon desibelirajan ylitykset eivät välttämättä aiheuta päätöksessä tarkoitetun ohjearvon ylitystä, mikäli aikaväli sisältää hiljaisempia jaksoja. Mikäli melu on luonteeltaan impulssimaista tai kapeakaistaista, siihen lisätään YMPÄRISTÖMELUMITTAUKSET Ramboll Finland Oy, Ilmanlaatu ja melu, on FINAS-akkreditointipalvelun akkreditoima testauslaboratorio T2, akkreditointivaatimus SFS-EN ISO/IEC 125:5. Pätevyysalue kattaa ympäristömelun mittaukset ja löytyy FINAS:in www-sivuilta Tämän todistuksen osittainen julkaiseminen on sallittu vain asianomaisen testauslaboratorion antaman kirjallisen luvan perusteella 2(5)

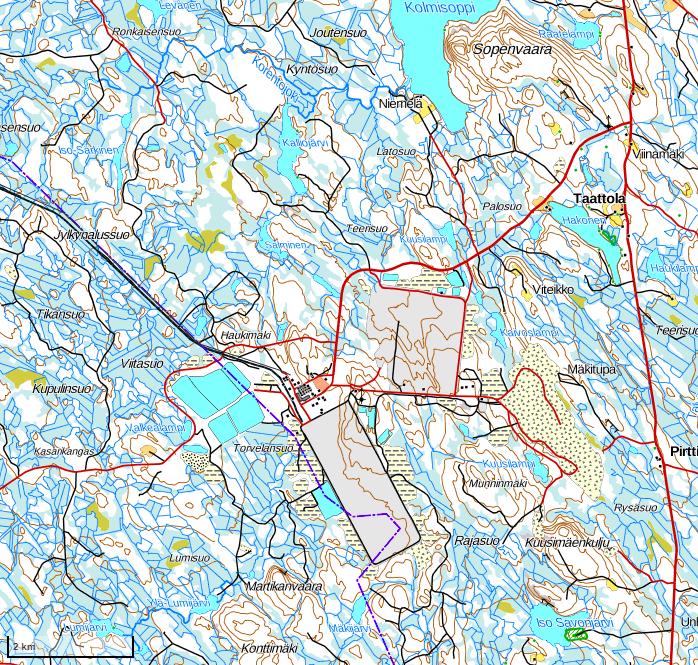

6 SOTKAMON KAIVOKSEN YMPÄRISTÖMELUMITTAUKSET 18 ( Lausunnot eivät kuulu akkreditoinnin piiriin. Raportissa esitetyt tulokset edustavat mittaushetken tilannetta. 3.1 Mittauspisteet Mittauspisteet on esitetty kuvassa 3.1 ja kuvattu taulukossa 3.1. Kalliojärvi Sorsala Myllyniemi Taattola Kuva 3.1. Mittauspisteiden sijainti. Taulukko 3.1. Mittauspisteiden kuvaus. Nimi Kohde Vallitseva ohjearvo (P/Y) Etäisyys Taattola Lomakiinteistö 45 / n. m Myllyniemi Asuinkiinteistö 55 / n. 19 m Sorsala Asuinkiinteistö 55 / n. m Kalliojärvi Lomakiinteistö 45 / n. m 3.2 Mittauslaitteet ja kalibrointi Ympäristömelumittaukset tehtiin ympäristöministeriön ohjeen Ympäristömelun mittaaminen (Ohje 1/1995) mukaan. Mittauksissa käytettiin tarkkuusluokan 1 vaatimukset täyttävää Norsonic Nor131 tarkkuusäänitasomittaria. Tämän todistuksen osittainen julkaiseminen on sallittu vain asianomaisen testauslaboratorion antaman kirjallisen luvan perusteella 3(5)

7 SOTKAMON KAIVOKSEN YMPÄRISTÖMELUMITTAUKSET 18 Melumittari oli mittausten aikana sijoitettuna jalustalle 1,5 m korkeudelle maasta. Mikrofoni oli varustettu tuulisuojalla. Melumittari kalibroitiin Norsonic vakioäänilähteellä, joka antaa 114 vakioäänitason Hz taajuudella. Mittarissa käytettiin mikrofonissa tuulisuojaa. 3.3 Mittaustapa Mittauspisteissä tallennettiin 1 s ekvivalenttimelutasoja mittarin muistiin. Mittausjakson kesto oli kaikissa mittauspisteissä - min/mittaus. Mittaukset tehtiin valvottuna ja merkittävimmät häiriöäänet kirjattiin muistiin, jotta ne voitiin erottaa mittaustuloksesta. Melun kapeakaistaisuutta ja impulssimaisuutta arvioitiin mittauksissa kuulohavaintojen perusteella. 3.4 Sääolosuhteet Mittausten aikainen säätila saatiin Ilmatieteenlaitoksen Sotkamon Kuolaniemen sääasemasta sekä mittaajan havainnoimana. Havaintoaseman etäisyys mittauspisteisiin on noin 16 km. Mittausten aikaiset sääolosuhteet (havaintoasemalta) on esitetty taulukossa 3.2. Taulukko 3.2. Mittausten aikaiset sääolosuhteet. Aika Pilvisyys (-8) Ilmanpaine (hpa) Suhteellinen kosteus (%) Sateen intensiteetti (mm/h) Ilman lämpötila ( C) Tuulen suunta ( ) Tuulen nopeus (m/s) : 8 9,3 88-2, , : 8 9,1 89-2, , : 8 7,9 89-3, , : 8 7,6 92-3, ,5 Mittaajan havaintojen mukaan tuulen suunta oli päiväaikaisissa mittauksissa etelästä (18 C). Ympäristöministeriön vuonna 1995 julkaisemassa ympäristömelun mittausohjeessa on määritetty ohjeelliset mittausolosuhdevaatimukset. Vaatimuksena tuuliolosuhteiden osalta on, että tuuli on heikkoa ja suunta on melulähteestä mittauspisteeseen päin (±45 sektorissa), tai tuulta ei ole ollenkaan. Yöaikaisten mittausten aikana tuuli oli mittausohjeen mukainen pisteissä Myllyniemi, Sorsala ja Taattola. Pisteessä Kalliojärvi tuulen suunta ei ollut mittausohjeen mukainen. Päiväaikaisten mittausten aikana tuuli oli mittausohjeen mukainen kaikissa mittauspisteissä (mittaajan havaintojen mukaan). 3.5 Mittausten aikaiset merkittävimmät melulähteet Mittauspisteessä Kalliojärvi havaittuja melulähteitä olivat luonnon äänet (erit. puuskittainen tuuli), ilmastuksen puhaltimien ääni, joka oli selvästi kapeakaistaista. Mittauspisteessä Myllyniemi havaittuja melulähteitä olivat luonnon äänet, liikenne ja ilmastuksen puhaltimien ääni, joka oli selvästi kapeakaistaista. Päiväaikaisessa mittauksessa kuultiin myös ajoittain kiviauton ääniä, jotka kuuluivat vaimeina. Mittauspisteessä Sorsala havaittuja melulähteitä olivat luonnon äänet ja ilmastuksen puhaltimien ääni, joka oli selvästi kapeakaistaista. Päiväaikaisessa mittauksessa kuultiin lisäksi satunnaisia ja vaimeita kiviauton ääniä ja kumahduksia. Mittauspisteessä Taattola havaittuja melulähteitä olivat luonnon äänet (erit. puuskittainen tuuli), ilmastuksen puhaltimien ääni, joka oli yöaikaan välillä kapeakaistaista ja päiväaikaan selkeästi kapeakaistaista. Lisäksi kuultiin kiviautojen kiihdytysääniä. 3.6 Poikkeamat Mittauksissa ei havaittu poikkeamia. 4. TULOKSET Yöaikaisten mittausten tulokset on esitetty taulukossa 4.1 ja päiväaikaisten mittausten tulokset taulukossa 4.2. Melumittauspöytäkirjat on esitetty liitteissä 1-4. Mittaustuloksista on poistettu mittauksiin kuulumattomat selvimmät häiriöäänet. Tämän todistuksen osittainen julkaiseminen on sallittu vain asianomaisen testauslaboratorion antaman kirjallisen luvan perusteella 4(5)

8 SOTKAMON KAIVOKSEN YMPÄRISTÖMELUMITTAUKSET 18 Taulukko 4.1. Mittaustulokset yöaikaisista mittauksista 6. ja Mittauspiste Aika Mitattu keskiäänitaso Mittaus-epävarmuus Huom Taattola :1-22:31 46 ± 7 kapeakaistaisuuskorjaus tehty Myllyniemi :44-:44 ± 7 kapeakaistaisuuskorjaus tehty Sorsala :-: ± 7 kapeakaistaisuuskorjaus tehty Kalliojärvi :55-23:26 46 ± kapeakaistaisuuskorjaus tehty Taulukko 4.2. Mittaustulokset päiväaikaisista mittauksista Mitattu keskiäänitaso Mittaus-epä- Mittauspiste Aika varmuus Taattola :21-12:42 ± 7 Huom Myllyniemi :24-11:45 53 ± 7 kapeakaistaisuuskorjaus tehty Sorsala :52-12:13 51 ± 7 kapeakaistaisuuskorjaus tehty Kalliojärvi :47-11:7 53 ± 7 kapeakaistaisuuskorjaus tehty Mittaustulosten epävarmuustaso on määritetty Ympäristöministeriön ohjeen 1/1995 mukaisesti etäisyyden ja tuulensuunnan perusteella. Kapeakaistaisuutta ja impulssimaisuutta arvioitiin mittauspisteillä kuulohavainnoin. Melun ei havaittu olevan impulssimaista yhdessäkään mittauspisteessä. Yöaikaisissa mittauksissa melun havaittiin olevan kapeakaistaista kaikissa mittauspisteissä. Päiväaikaisissa mittauksissa melun havaittiin olevan kapeakaistaista kaikissa mittauspisteissä, mutta taajuuskaista-analyysin perusteella melu ei ollut kapeakaistaista Taattolassa. 5. TULOSTEN TULKINTA JA JOHTOPÄÄTÖKSET Kun huomioidaan mittausepävarmuus, ei voida todeta alittivatko vai ylittivätkö mittaustulokset mittauspisteissä voimassa olevat ohjearvot, lukuun ottamatta Kalliojärven mittauspistettä päiväaikaisessa mittauksessa, jossa mittaustulos ylitti ohjearvon. Kuopiossa 18. päivänä maaliskuuta 19 RAMBOLL FINLAND OY Olli Pärjälä projektipäällikkö Jari Hosiokangas ryhmäpäällikkö Tämän todistuksen osittainen julkaiseminen on sallittu vain asianomaisen testauslaboratorion antaman kirjallisen luvan perusteella 5(5)

9 Melu, Terrafamen tarkkailu 18 Melumittauspöytäkirja LIITE 1 (1/2) 4/2/19 OLLIP Ajankohta: Mitattava kohde: Mittauspaikka: Etäisyys kohteeseen: Mittaaja: Laitteisto: Kalibrointi: Menettely: klo 22:55-23:26 Sakari Ruokolainen Terrafame Talvivaaran kaivos Kalliojärvi, Kalliojärventie 55 m Norsonic Nor131 (RA-8-NOR), tuulisuoja, jalusta 114 Norsonic 1251 (RA-4-NOR) Aikavakio F, taajuuspainotus A, terssispektri tallennusväli 1 s, mikrofonin korkeus maasta 1,5 m Valokuva mittauspaikalta: Mittauspiste kartalla: Mittausympäristö ja havaitut melulähteet: Vapaa-ajan kiinteistön piha-alue. Taustamelua puuskittaisesta tuulesta. Kohteesta kuuluu ilmastuksen puhallinäänet selkeänä. Puhaltimien ääni selvästi kapeakaistaista. Impulssimaisuus ja kapeakaistaisuus: Impulssimaista Kapeakaistaista Säätila: Ilma Tuuli Lämpötila Ilmanpaine Ilmankosteus Suunta Nopeus Pilvisyys Säätieto: [ C] [hpa] [%] [ ] [m/s] Sotkamo Kuolaniemi /8 Mittaajan havainnoima /8 Mittausohjeen mukaiset sääolot Mittaustulokset: Koko mittausjakson L Aeq (sisältää kaiken mittausjakson äänen): 41 Mittausjakson L Aeq, kun kapeakaistaisuus korjaus tehty 46 Mittauksen epävarmuustaso ± A-painotettu melun taajuusjakauma 1/3 - oktaavikaistoittain Äänitason vaihtelun kuvaaja: Häiriöäänet 22:55:13 22:56:13 22:57:13 22:58:13 22:59:13 23::13 23:1:13 23:2:13 23:3:13 23:4:13 23:5:13 23:6:13 23:7:13 23:8:13 23:9:13 23::13 23:11:13 23:12:13 23:13:13 23:14:13 23:15:13 23:16:13 23:17:13 23:18:13 23:19:13 23::13 23:21:13 23:22:13 23:23:13 23:24:13 23:25:13 23:26:13 Hz 25 Hz 31.5 Hz Hz Hz 63 Hz 8 Hz Hz 125 Hz 1 Hz Hz 2 Hz 315 Hz Hz Hz 6 Hz 8 Hz 1 khz 1.25 khz 1.6 khz 2 khz 2.5 khz 3.15 khz 4 khz 5 khz 6.3 khz 8 khz khz 12.5 khz 16 khz khz Taajuuskaista aika

10 Melu, Terrafamen tarkkailu 18 Melumittauspöytäkirja LIITE 1 (2/2) 4/2/19 OLLIP Ajankohta: Mitattava kohde: Mittauspaikka: Etäisyys kohteeseen: Terrafame Talvivaaran kaivos Mittaaja: Laitteisto: Kalibrointi: Menettely: klo :47-11:7 Sakari Ruokolainen Kalliojärvi, Kalliojärventie 55 m Norsonic Nor131 (RA-8-NOR), tuulisuoja, jalusta 114 Norsonic 1251 (RA-4-NOR) Aikavakio F, taajuuspainotus A, terssispektri tallennusväli 1 s, mikrofonin korkeus maasta 1,5 m Valokuva mittauspaikalta: Mittauspiste kartalla: Mittausympäristö ja havaitut melulähteet: Vapaa-ajan kiinteistön piha-alue. Taustamelua puuskittaisesta tuulesta. Kohteesta kuuluu ilmastuksen puhallinäänet selkeänä. Puhaltimien ääni selvästi kapeakaistaista. Impulssimaisuus ja kapeakaistaisuus: Impulssimaista Kapeakaistaista Säätila: Ilma Tuuli Lämpötila Ilmanpaine Ilmankosteus Suunta Nopeus Pilvisyys Säätieto: [ C] [hpa] [%] [ ] [m/s] Sotkamo Kuolaniemi /8 Mittaajan havainnoima /8 Mittausohjeen mukaiset sääolot Mittaustulokset: Koko mittausjakson L Aeq (sisältää kaiken mittausjakson äänen): 48 Mittausjakson L Aeq, kun kapeakaistaisuus korjaus tehty 53 Mittauksen epävarmuustaso ± 7 A-painotettu melun taajuusjakauma 1/3 - oktaavikaistoittain Äänitason vaihtelun kuvaaja: Häiriöäänet :46:14 :47:14 :48:14 :49:14 ::14 :51:14 :52:14 :53:14 :54:14 :55:14 :56:14 :57:14 :58:14 :59:14 11::14 11:1:14 11:2:14 11:3:14 11:4:14 11:5:14 11:6:14 Hz 25 Hz 31.5 Hz Hz Hz 63 Hz 8 Hz Hz 125 Hz 1 Hz Hz 2 Hz 315 Hz Hz Hz 6 Hz 8 Hz 1 khz 1.25 khz 1.6 khz 2 khz 2.5 khz 3.15 khz 4 khz 5 khz 6.3 khz 8 khz khz 12.5 khz 16 khz khz Taajuuskaista aika

11 Melu, Terrafamen tarkkailu 18 Melumittauspöytäkirja LIITE 2 (1/2) 4/2/19 OLLIP Ajankohta: Mitattava kohde: Mittauspaikka: Etäisyys kohteeseen: Terrafame Talvivaaran kaivos Mittaaja: Laitteisto: Kalibrointi: Menettely: klo 23: klo :44 Sakari Ruokolainen Myllyniemi, Malmitie m Norsonic Nor131 (RA-8-NOR), tuulisuoja, jalusta 114 Norsonic 1251 (RA-4-NOR) Aikavakio F, taajuuspainotus A, terssispektri tallennusväli 1 s, mikrofonin korkeus maasta 1,5 m Valokuva mittauspaikalta: Mittauspiste kartalla: Mittausympäristö ja havaitut melulähteet: Kiinteistön piha-alue. Häiriöääniä liikenteestä. Kohteesta kuuluu ilmastuksen puhallinäänet selkeänä. Puhaltimien ääni selvästi kapeakaistaista. Impulssimaisuus ja kapeakaistaisuus: Impulssimaista Kapeakaistaista Säätila: Ilma Tuuli Lämpötila Ilmanpaine Ilmankosteus Suunta Nopeus Pilvisyys Säätieto: [ C] [hpa] [%] [ ] [m/s] Sotkamo Kuolaniemi /8 Mittaajan havainnoima /8 Mittausohjeen mukaiset sääolot Mittaustulokset: Koko mittausjakson L Aeq (sisältää kaiken mittausjakson äänen): 45 Mittausjakson L Aeq, kun kapeakaistaisuus korjaus tehty Mittauksen epävarmuustaso ± 7 A-painotettu melun taajuusjakauma 1/3 - oktaavikaistoittain Äänitason vaihtelun kuvaaja: Häiriöäänet 23:44:2 23:45:2 23:46:2 23:47:2 23:48:2 23:49:2 23::2 23:51:2 23:52:2 23:53:2 23:54:2 23:55:2 23:56:2 23:57:2 23:58:2 23:59:2 ::2 :1:2 :2:2 :3:2 :4:2 :5:2 :6:2 :7:2 :8:2 :9:2 ::2 :11:2 :12:2 :13:2 :14:2 :15:2 Hz 25 Hz 31.5 Hz Hz Hz 63 Hz 8 Hz Hz 125 Hz 1 Hz Hz 2 Hz 315 Hz Hz Hz 6 Hz 8 Hz 1 khz 1.25 khz 1.6 khz 2 khz 2.5 khz 3.15 khz 4 khz 5 khz 6.3 khz 8 khz khz 12.5 khz 16 khz khz Taajuuskaista aika

12 Melu, Terrafamen tarkkailu 18 Melumittauspöytäkirja LIITE 2 (2/2) 4/2/19 OLLIP Ajankohta: Mitattava kohde: Mittauspaikka: Etäisyys kohteeseen: 17 m Mittaaja: Laitteisto: Kalibrointi: Menettely: klo 11:24-11:45 Sakari Ruokolainen Terrafame Talvivaaran kaivos Myllyniemi, Malmitie 22 Norsonic Nor131 (RA-8-NOR), tuulisuoja, jalusta 114 Norsonic 1251 (RA-4-NOR) Aikavakio F, taajuuspainotus A, terssispektri tallennusväli 1 s, mikrofonin korkeus maasta 1,5 m Valokuva mittauspaikalta: Mittauspiste kartalla: Mittausympäristö ja havaitut melulähteet: Kiinteistön piha-alue. Häiriöääniä liikenteestä. Kohteesta kuuluu ilmastuksen puhallinäänet selkeänä ja satunnaisia vaimeita kiviauton kiihdytyksiä. Puhaltimien ääni selvästi kapeakaistaista Impulssimaisuus ja kapeakaistaisuus: Impulssimaista Kapeakaistaista Säätila: Ilma Tuuli Lämpötila Ilmanpaine Ilmankosteus Suunta Nopeus Pilvisyys Säätieto: [ C] [hpa] [%] [ ] [m/s] Sotkamo Kuolaniemi /8 Mittaajan havainnoima /8 Mittausohjeen mukaiset sääolot Mittaustulokset: Koko mittausjakson L Aeq (sisältää kaiken mittausjakson äänen): 48 Mittausjakson L Aeq, kun kapeakaistaisuus korjaus tehty 53 Mittauksen epävarmuustaso ± 7 A-painotettu melun taajuusjakauma 1/3 - oktaavikaistoittain Äänitason vaihtelun kuvaaja: Häiriöäänet 11:24:2 11:25:2 11:26:2 11:27:2 11:28:2 11:29:2 11::2 11:31:2 11:32:2 11:33:2 11:34:2 11:35:2 11:36:2 11:37:2 11:38:2 11:39:2 11::2 11:41:2 11:42:2 11:43:2 11:44:2 Hz 25 Hz 31.5 Hz Hz Hz 63 Hz 8 Hz Hz 125 Hz 1 Hz Hz 2 Hz 315 Hz Hz Hz 6 Hz 8 Hz 1 khz 1.25 khz 1.6 khz 2 khz 2.5 khz 3.15 khz 4 khz 5 khz 6.3 khz 8 khz khz 12.5 khz 16 khz khz Taajuuskaista aika

13 Melu, Terrafamen tarkkailu 18 Melumittauspöytäkirja LIITE 3 (1/2) 4/2/19 OLLIP Ajankohta: Mitattava kohde: Mittauspaikka: Etäisyys kohteeseen: Terrafame Talvivaaran kaivos Mittaaja: Laitteisto: Kalibrointi: Menettely: klo : - : Sakari Ruokolainen Sorsala, Malmitie 9 27 m Norsonic Nor131 (RA-8-NOR), tuulisuoja, jalusta 114 Norsonic 1251 (RA-4-NOR) Aikavakio F, taajuuspainotus A, terssispektri tallennusväli 1 s, mikrofonin korkeus maasta 1,5 m Valokuva mittauspaikalta: Mittauspiste kartalla: Mittausympäristö ja havaitut melulähteet: Kiinteistön piha-alue. Kohteesta kuuluu ilmastuksen puhallinäänet selkeinä. Puhaltimien ääni selvästi kapeakaistaista Impulssimaisuus ja kapeakaistaisuus: Impulssimaista Kapeakaistaista Säätila: Ilma Tuuli Lämpötila Ilmanpaine Ilmankosteus Suunta Nopeus Pilvisyys Säätieto: [ C] [hpa] [%] [ ] [m/s] Sotkamo Kuolaniemi /8 Mittaajan havainnoima /8 Mittausohjeen mukaiset sääolot Mittaustulokset: Koko mittausjakson L Aeq (sisältää kaiken mittausjakson äänen): 45 Mittausjakson L Aeq, kun kapeakaistaisuus korjaus tehty Mittauksen epävarmuustaso ± 7 A-painotettu melun taajuusjakauma 1/3 - oktaavikaistoittain Äänitason vaihtelun kuvaaja: Häiriöäänet ::13 :21:13 :22:13 :23:13 :24:13 :25:13 :26:13 :27:13 :28:13 :29:13 ::13 :31:13 :32:13 :33:13 :34:13 :35:13 :36:13 :37:13 :38:13 :39:13 ::13 Hz 25 Hz 31.5 Hz Hz Hz 63 Hz 8 Hz Hz 125 Hz 1 Hz Hz 2 Hz 315 Hz Hz Hz 6 Hz 8 Hz 1 khz 1.25 khz 1.6 khz 2 khz 2.5 khz 3.15 khz 4 khz 5 khz 6.3 khz 8 khz khz 12.5 khz 16 khz khz Taajuuskaista aika

14 Melu, Terrafamen tarkkailu 18 Melumittauspöytäkirja LIITE 3 (2/2) 4/2/19 OLLIP Ajankohta: Mitattava kohde: Mittauspaikka: Etäisyys kohteeseen: 27 m Mittaaja: Laitteisto: Kalibrointi: Menettely: klo 11:42-12:13 Olli Pärjälä Terrafame Talvivaaran kaivos Sorsala, Malmitie 9 Norsonic Nor131 (RA-8-NOR), tuulisuoja, jalusta 114 Norsonic 1251 (RA-4-NOR) Aikavakio F, taajuuspainotus A, terssispektri tallennusväli 1 s, mikrofonin korkeus maasta 1,5 m Valokuva mittauspaikalta: Mittauspiste kartalla: Mittausympäristö ja havaitut melulähteet: Kiinteistön piha-alue. Paljon häiriöäniä luonnosta ja liikenteestä. Kohteesta kuuluu ilmastuksen puhallinäänet ja satunnaisia vaimeita kiviauton kiihdytyksiä ja kumahduksia. Puhaltimien ääni selvästi kapeakaistaista. Impulssimaisuus ja kapeakaistaisuus: Impulssimaista Kapeakaistaista Säätila: Ilma Tuuli Lämpötila Ilmanpaine Ilmankosteus Suunta Nopeus Pilvisyys Säätieto: [ C] [hpa] [%] [ ] [m/s] Sotkamo Kuolaniemi /8 Mittaajan havainnoima /8 Mittausohjeen mukaiset sääolot Mittaustulokset: Koko mittausjakson L Aeq (sisältää kaiken mittausjakson äänen): 46 Mittausjakson L Aeq, kun kapeakaistaisuus korjaus tehty 51 Mittauksen epävarmuustaso ± 7 A-painotettu melun taajuusjakauma 1/3 - oktaavikaistoittain Äänitason vaihtelun kuvaaja: Häiriöäänet 11:52:24 11:53:24 11:54:24 11:55:24 11:56:24 11:57:24 11:58:24 11:59:24 12::24 12:1:24 12:2:24 12:3:24 12:4:24 12:5:24 12:6:24 12:7:24 12:8:24 12:9:24 12::24 12:11:24 12:12:24 Hz 25 Hz 31.5 Hz Hz Hz 63 Hz 8 Hz Hz 125 Hz 1 Hz Hz 2 Hz 315 Hz Hz Hz 6 Hz 8 Hz 1 khz 1.25 khz 1.6 khz 2 khz 2.5 khz 3.15 khz 4 khz 5 khz 6.3 khz 8 khz khz 12.5 khz 16 khz khz Taajuuskaista aika

15 Melu, Terrafamen tarkkailu 18 Melumittauspöytäkirja LIITE 4 (1/2) 4/2/19 OLLIP Ajankohta: Mitattava kohde: Mittauspaikka: Etäisyys kohteeseen: Mittaaja: Laitteisto: Kalibrointi: Menettely: klo 22:1-22:31 Sakari Ruokolainen Terrafame Talvivaaran kaivos Taattola, Taattolanie 6 m Norsonic Nor131 (RA-8-NOR), tuulisuoja, jalusta 114 Norsonic 1251 (RA-4-NOR) Aikavakio F, taajuuspainotus A, terssispektri tallennusväli 1 s, mikrofonin korkeus maasta 1,5 m Valokuva mittauspaikalta: Mittauspiste kartalla: Mittausympäristö ja havaitut melulähteet: Vapaa-ajan kiinteistön piha-alue. Häiriöääniä puuskittaisesta tuulesta. Kohteesta kuuluu ilmastuksen puhallinäänet selkeinä ja satunnaisia vaimeita kiviauton kiihdytyksiä. Puhaltimien ääni välillä kapeakaistaista Impulssimaisuus ja kapeakaistaisuus: Impulssimaista Kapeakaistaista Säätila: Ilma Tuuli Lämpötila Ilmanpaine Ilmankosteus Suunta Nopeus Pilvisyys Säätieto: [ C] [hpa] [%] [ ] [m/s] Sotkamo Kuolaniemi /8 Mittaajan havainnoima /8 Mittausohjeen mukaiset sääolot Mittaustulokset: Koko mittausjakson L Aeq (sisältää kaiken mittausjakson äänen): 41 Mittausjakson L Aeq, kun kapeakaistaisuus korjaus tehty 46 Mittauksen epävarmuustaso ± 7 A-painotettu melun taajuusjakauma 1/3 - oktaavikaistoittain Äänitason vaihtelun kuvaaja: Häiriöäänet 22:1:18 22:2:18 22:3:18 22:4:18 22:5:18 22:6:18 22:7:18 22:8:18 22:9:18 22::18 22:11:18 22:12:18 22:13:18 22:14:18 22:15:18 22:16:18 22:17:18 22:18:18 22:19:18 22::18 22:21:18 22:22:18 22:23:18 22:24:18 22:25:18 22:26:18 22:27:18 22:28:18 22:29:18 22::18 22:31:18 22:32:18 Hz 25 Hz 31.5 Hz Hz Hz 63 Hz 8 Hz Hz 125 Hz 1 Hz Hz 2 Hz 315 Hz Hz Hz 6 Hz 8 Hz 1 khz 1.25 khz 1.6 khz 2 khz 2.5 khz 3.15 khz 4 khz 5 khz 6.3 khz 8 khz khz 12.5 khz 16 khz khz Taajuuskaista aika

16 Melu, Terrafamen tarkkailu 18 Melumittauspöytäkirja LIITE 4 (2/2) 4/2/19 OLLIP Ajankohta: Mitattava kohde: Mittauspaikka: Etäisyys kohteeseen: Mittaaja: Laitteisto: Kalibrointi: Menettely: klo 12:21-12:42 Sakari Ruokolainen Terrafame Talvivaaran kaivos Taattola, Taattolanie 6 m Norsonic Nor131 (RA-8-NOR), tuulisuoja, jalusta 114 Norsonic 1251 (RA-4-NOR) Aikavakio F, taajuuspainotus A, terssispektri tallennusväli 1 s, mikrofonin korkeus maasta 1,5 m Valokuva mittauspaikalta: Mittauspiste kartalla: Mittausympäristö ja havaitut melulähteet: Vapaa-ajan kiinteistön piha-alue. Häiriöääniä puuskittaisesta tuulesta. Kohteesta kuuluu ilmastuksen puhallinäänet selkeinä ja kiviautojen kiihdytysäänet. Puhaltimien ääni selvästi kapeakaistaista Impulssimaisuus ja kapeakaistaisuus: Impulssimaista Kapeakaistaista Säätila: Ilma Tuuli Lämpötila Ilmanpaine Ilmankosteus Suunta Nopeus Pilvisyys Säätieto: [ C] [hpa] [%] [ ] [m/s] Sotkamo Kuolaniemi /8 Mittaajan havainnoima /8 Mittausohjeen mukaiset sääolot Mittaustulokset: Koko mittausjakson L Aeq (sisältää kaiken mittausjakson äänen): Mittauksen epävarmuustaso ± 7 A-painotettu melun taajuusjakauma 1/3 - oktaavikaistoittain Äänitason vaihtelun kuvaaja: Häiriöäänet 12:21:15 12:22:15 12:23:15 12:24:15 12:25:15 12:26:15 12:27:15 12:28:15 12:29:15 12::15 12:31:15 12:32:15 12:33:15 12:34:15 12:35:15 12:36:15 12:37:15 12:38:15 12:39:15 12::15 12:41:15 12:42:15 Hz 25 Hz 31.5 Hz Hz Hz 63 Hz 8 Hz Hz 125 Hz 1 Hz Hz 2 Hz 315 Hz Hz Hz 6 Hz 8 Hz 1 khz 1.25 khz 1.6 khz 2 khz 2.5 khz 3.15 khz 4 khz 5 khz 6.3 khz 8 khz khz 12.5 khz 16 khz khz Taajuuskaista aika

17 Vastaanottaja Asiakirjatyyppi Suunnitelma Päivämäärä Viite TERRAFAMEN KAIVOS MELUPÄÄSTÖMITTAUSTEN MITTAUSSUUNNITTELMA

18 TERRAFAMEN KAIVOS MELUPÄÄSTÖMITTAUSTEN MITTAUSSUUNNITTELMA Päivämäärä Laatija Tarkastaja Kuvaus Sakari Ruokolainen Olli Pärjälä Suunnitelma Terrafamen kaivoksen melulähteiden äänitehotasojen määrittämisestä mittaamalla. Viite Ramboll Kirjastokatu 4 KUOPIO T F

19 SISÄLTÖ 1. JOHDANTO 1 2. MELUMITTAUKSET Melulähteet Mittalaitteet ja kalibrointi Äänitehotason mittaukset 2 3. RAPORTOINTI 2 4. AIKATAULU 2

20 1 1. JOHDANTO :n Sotkamossa sijaitsevan kaivoksen ympäristölupapäätöksessä (Pohjois-Suomen Aluehallintovorasto, Nro 36/14/1,.4.14) on toiminnanharjoittaja velvoitettu mittaamaan toiminnan merkittävimpien melulähteiden melupäästöt. Lupamääräyksen 33. melupäästöjen mittaamista koskevat osuudet kuuluvat seuraavasti: Luvan saajan on mennessä mitattava melupäästöt taajuuskaistoittain kaikista kaivosalueen keskeisistä melupäästölähteistä sekä melutasot lähimmissä häiriintyvissä kohteissa. Uusien toimintojen, kuten uraanin talteenottolaitoksen, melupäästökohteiden melupäästöt on mitattava puolen vuoden kuluessa toiminnan käynnistyttyä. Jos uusi päästölähde tulee lähelle häiriintyvää kohdetta tai melupäästöjen todetaan selvästi kasvavan, melutasot on mitattava uudelleen myös lähimmissä häiriintyvissä kohteissa. Melun leviämismallia on päivitettävä saatujen tulosten pohjalta. Melun mittaussuunnitelma on toimitettava Kainuun ELY-keskukselle kaksi kuukautta ennen mittausjakson alkamista. Mittausraportti ja toimenpide-esitys melupäästöjen rajoittamiseksi ja melun leviämisen estämiseksi on toimitettava Kainuun ELY-keskukselle kahden kuukauden kuluessa mittausjakson päättymisestä. Melumittausten yhteydessä luvan saajan on selvitettävä esimurskauksen ja siihen liittyvän kiviaineksen kuljetuksen ja syötön, mukaan lukien kiviautojen peruutushälyttimet, melupäästöt, melun leviäminen ja tekniset ja taloudelliset mahdollisuudet vähentää melupäästöjä erityisesti Hakonen -järven suuntaan. Selvityksessä on arvioitava aiheutuvien ympäristömelutasojen eroja verrattaessa siihen tilanteeseen, että esimurskaus olisi sijainnut avolouhoksessa, kuten alkuperäisessä ympäristölupapäätöksessä on määrätty. Tässä mittaussuunnitelmassa on esitetty mitattavat melulähteet ja mittauslaitteet- sekä menetelmät melupäästömittausten toteuttamiseksi. 2. MELUMITTAUKSET 2.1 Melulähteet Seuraavassa on esitetty mitattavat melulähteet: 1. Kiviautojen ajo, peruutus ja kippaus sivukivialueella 2. Kiviautojen lastaus (harkinnan mukaan, mikäli olemassa soveltuva paikka mittauksille) 3. Karkeamurskaamo (KaMu) 4. Sekundäärikentän kuljettimien vaihteistot 5. Ilmastuspuhaltimet sekä primääri- että sekundääriliuotuskentillä 6. Metallintalteenottolaitos Metallintalteenottolaitoksen melulähteet valitaan yksityiskohtaisemmin mittausten yhteydessä, samoin kuin muut mahdolliset tehdasalueella sijaitsevat mittausta vaativat melulähteet. Em. melulähteiden lisäksi mitataan primäärikasan purkutyömaan työkoneiden aiheuttamia äänitasoja yleisesti työmaan lähiympäristössä sekä aikataulujen niin salliessa louhosräjäytyksen aiheuttamat äänitasot soveltuvassa paikassa kaivosalueella tai lähiasutuksessa. 2.2 Mittalaitteet ja kalibrointi Melumittauksissa käytetään tarkkuusluokan 1 vaatimukset täyttävää äänitasomittaria (esim. Norsonic 118 tai Rion NL-62). Melumittari kalibroidaan vakioäänilähteellä ennen ja jälkeen mittausten.
