AQ biologisen wc:n asennus ja käyttäminen

Transkriptio

1 AQ biologisen wc:n asennus ja käyttäminen Yleistä:... 2 Käymäläjäte... 2 AQ biologisen wc:n mitoitus... 2 Biologisen wc:n hoitoon liittyviä ennakoivia toimenpiteitä... 2 AQ biologisen wc:n toiminnasta lyhyesti... 3 AQ biologisen wc:n mallit... 4 AQ tuotteiden tekniset tiedot... 5 AQ toimituksen sisältö... 6 AQ biologisen wc:n asennukseen hankittavat muut tarvikkeet... 6 AQ biologisen wc:n asennus... 6 AQ biologisen wc:n käyttäminen... 8 AQ biologisen wc:n hoitaminen ja huoltaminen AQ biologisen wc:n varaosaluettelo Tämän hoito-ohjeen tiedot on tarkoitettu AQ biologinen wcn hoidon lisäksi AQ biologisen wc:n suunnittelu, asennus, tarjous ja lupakäsittelyihin (mm. rakennusluvan liitteeksi). Kaikki mallimme ovat suojatut mallisuojin ja kansainvälisin patentein. Kuvien ja tietojen luvaton kopioiminen tai käyttäminen rikkoo mallisuojaa ja tekijänoikeuksia. COPYRIGHT ympäristö RAITA environment 1

2 Yleistä: Tämän käyttö- ja huolto-ohjeen tarkoitus on selvittää kiinteistön omistajalle ja asukkaille AQ biologisen wc:n toimintaa haja-asutuksessa (lomaasunnot ja pientalot) käymäläjätteiden käsittelyssä. Hyvin suunniteltu ja oikein asennettu wc-järjestelmä saattaa toimia vajavaisesti mikäli kiinteistön omistaja tai asukas laiminlyö järjestelmän käyttö- ja huolto-ohjeissa mainittuja asioita. Hoidon laiminlyönti saattaa aiheuttaa biologisen wc:n vajavaista toimintaa ja puutteellista kompostoitumista. Tämän seurauksena laite voi saastuttaa ympäristöä ja pohjavesiä, aiheuttaa vakavia terveyshaittoja, levittää tauteja ja epämiellyttäviä hajuja. Hoida biologista wc-laitetta ohjeiden mukaisesti, sen hoito on vähätöistä ja biologinen wc toimii hajuttomasti ja hygieenisesti säästäen ympäristöä ja kustannuksia. Käymäläjäte Käymäläjäte koostuu ulosteista, virtsasta ja wc-paperista. Se sisältää orgaanisista ja epäorgaanisista aineista, kiintoaineista, mikro-organismeista, erilaisia bakteereja ja viruksia. Käymäläjätteen johtaminen käsittelemättöminä maaperään johtaa ympäristö- ja terveysriskeihin. Uuden voimaan astuneen asetuksen mukaan yksi ihmisen ulosteen ja virtsan tuottama kuormitus vastaa 90 % yhden ihmisen tuottaman jätaveden vuorokautisesta typpikuormasta, 80 % fosforikuormasta ja 40 % orgaanisesta kuormasta. Kun käymäläjäte käsitellään AQ biologisessa wc:ssä (sekä pesu- ja huuhteluvedet asiallisesti) saavutetaan uuden haja-asutuksen jätavesiä säätävän asetuksen ( ) tiukimmat puhdistusvaatimukset vaivattomasti. AQ biologisen wc:n mitoitus Olemme mitoittaneet eri wc-mallimme nk. käyttäjävuorokausi- mitoituksen mukaisesti. Käyttäjävuorokausi vastaa yhden henkilön keskimääräistä jätemäärää, mikä tuotetaan yhdessä vuorokaudessa. Valitse oikea malli kohteeseesi. Silloin biologinen wc:n kapasiteetti riittää ja sen hoito on vaivatonta. Valikoimassamme on useita malleja, kapasiteettia voi usein myös lisätä myöhemmin kuormituksen muuttuessa, hankkimalla lisää alaastioita. Biologisen wc:n hoitoon liittyviä ennakoivia toimenpiteitä Kiinteistön omistaja ja asukas voi omilla toimillaan edistää biologinen wcn toimintaa seuraavilla toimenpiteillä: Panostamalla biologinen wc käyttöönotettaessa oikein. Lisäämällä kompostirouhetta säännöllisesti. Tasaamalla komposti säännöllisesti. Lisäksi on huolehdittava, ettei biologiseen wc:hen laiteta mitään kompostointia haittaavia aineita, kuten lääkkeitä, tupakan natsoja, siteitä, vaippoja, kondomeja, liuottimia, öljyä, maalia tai muita ongelmajätteitä). Biologiseen wc-laitteeseen saa ainoastaan laittaa ulosteita, virtsaa, wc paperia, kompostirouhetta sekä biologisesti hajoavia kotitalousjätteitä (biojäte). COPYRIGHT ympäristö RAITA environment 2

3 AQ biologisen wc:n toiminnasta lyhyesti AQ biologinen wc on hajuton ja hygieeninen kompostoiva vessa. Käyttökohteina AQ biologisellä wc:llä ovat yleisimmin kesämökit ja pientalot. AQ biologisessa wc:ssä käytetään normaalia pientaloon tarkoitettua wc-istuinta. Wc istuimia voi olla samassa järjestelmässä enintään 3. Laitteen toiminta perustuu Aquatron erotinyksikköön (1) joka erottaa kiintoaineen (uloste, paperit) nesteestä (virtsa, huuhteluvesi). Kiintoaine kompostoidaan kompostointiyksikössä (2). Kompostoinnissa käytetään pyörällistä AQ kompostointisäiliötä. Yhden säiliön kapasiteetti on n. 200 käyttäjävuorokautta. Laitteiston kapasiteettia voidaan kasvattaa lisäämällä kompostointisäiliöiden määrää. Neste esikäsitellään typenpoistoyksikössä (3) ja johdetaan talouden pesu- ja huuhteluvesien käsittelyjärjestelmään. Runsaasti typpeä sisältävä (n. 80 % koko talouden typpikuormasta) neste hapetetaan eli nitrifioidaan, jonka ansiosta typpi poistuu saostuskaivo- ja maaperäkäsittelyjärjestelmässä. Hyvin toimiva maaperäjärjestelmä poistaa myös erittäin tehokkaasti suolistoperäiset bakteerit. AQ laitteiston ilmastointi tapahtuu tuuletusputkella wc:ltä tulevan tuloviemäriin liitetyn putken kautta suoraan rakennuksen katolle. Wc on hajuton. Myös erotinyksikkö, kompostointiyksikkö ja typenpoistoyksikkö ovat ilmastoinnin avulla ala-paineistettuja ja hajuttomia. AQ-laitteisto vaatii noin 1,5 m korkean tilan. Se sijoitetaan yleensä lämmitettyyn tilaan; kellariin, syvennykseen rakennuksen alle tai erilliseen rakennukseen. Tarvittaessa typenpoistoyksikkö voidaan varustaa automaattisella pumpulla, jolloin siinä käsitelty vesi voidaan pumpata korkeammalle pesu- ja huuhteluvesien viemärin korkoon. Välimatka wc-istuimelta erotinyksikölle voi olla enintään 20 m. AQ wc-mallisto kattaa yleisimmät tarpeet vapaa-ajan asuntojen ja pientalojen yksityistarpeista ulkoilualueiden yleisövessatarpeisiin. Biologinen Wc AQ 200 soveltuvat kesämökin ensi vessaksi, AQ 2x200, 3x200 loma-asunnon jatkuvaan käyttöön ja AQ 4x200 pientalokäyttöön. AQ 450 soveltuu kouluille, hotelleille, kurssikeskuksille sekä yleisiin kohteisiin kovaan käyttöön. Kaikkiin malleihin voidaan liittää säädettävä puhallin sekä lämmityselementti. Valitse mallistostamme käyttöösi sopiva malli. AQ biologinen wc on hajuton, hygieeninen ja helppohoitoinen wc-ratkaisu. COPYRIGHT ympäristö RAITA environment 3

4 AQ biologisen wc:n mallit Malli Kapasiteetti, käyttökohteet, asennukseen tarvittava tila Kuva AQ käyttäjävuorokautta (esim. 4 henkinen perhe käyttää loma-asuntoa 50 vrk) Kesäkäytössä ja pienessä käytössä olevat loma-asunnot 1.5 m korkeus, 1.2 x 2 m AQ 2x käyttäjävuorokautta (esim. 5 henkinen perhe käyttää loma-asuntoa 100 vrk) Kesäkäytössä ja pienessä käytössä olevat loma-asunnot 1.5 m korkeus, 1.2 x 2 m AQ 3x käyttäjävuorokautta (esim. 4 henkinen perhe käyttää loma-asuntoa 200 vrk) Ympärivuotisessa käytössä olevat olevat loma-asunnot ja pientalot 1.5 m korkeus 1.5 x 2 m AQ 4x käyttäjävuorokautta (esim. 4 henkisen perheen jatkuvaan käyttöön Ympärivuotisessa käytössä olevat olevat loma-asunnot ja pientalot 1.5 m korkeus 1.5 x 3 m AQ käyttäjävuorokautta Yleisökäyttö 1.5 m korkeus 1.5 x 2 m COPYRIGHT ympäristö RAITA environment 4

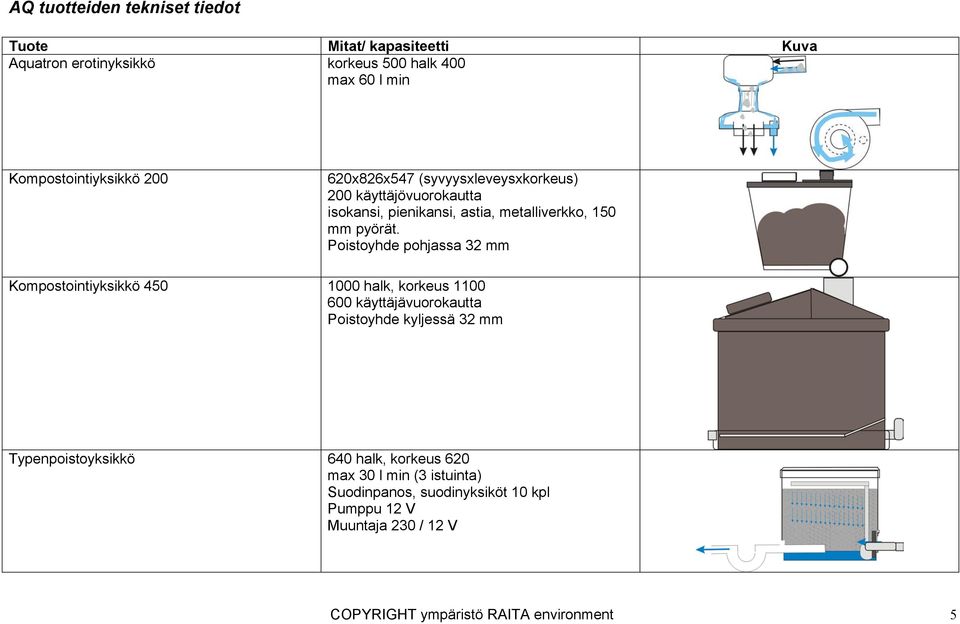

5 AQ tuotteiden tekniset tiedot Tuote Mitat/ kapasiteetti Kuva Aquatron erotinyksikkö korkeus 500 halk 400 max 60 l min Kompostointiyksikkö x826x547 (syvyysxleveysxkorkeus) 200 käyttäjövuorokautta isokansi, pienikansi, astia, metalliverkko, 150 mm pyörät. Poistoyhde pohjassa 32 mm Kompostointiyksikkö halk, korkeus käyttäjävuorokautta Poistoyhde kyljessä 32 mm Typenpoistoyksikkö 640 halk, korkeus 620 max 30 l min (3 istuinta) Suodinpanos, suodinyksiköt 10 kpl Pumppu 12 V Muuntaja 230 / 12 V COPYRIGHT ympäristö RAITA environment 5

6 AQ toimituksen sisältö Aquatron erotinyksikkö AQ kompostointiyksikkö AQ typenpoistoyksikkö AQ biologisen wc:n asennukseen hankittavat muut tarvikkeet WC ISTUIN wc-istuin, suosittelemme vähän vettä käyttäviä istuimia (esim. 4 / 2 l) wc istuimen asennukseen tarvittavat osat PUTKET wc-istuimen liittäminen erotinyksikköön 110 mm viemäriputkea tarvittava määrä kulmakappaleineen 1 kpl 110/75 mm t-kappale 90 asteen kulmassa ilmastoinnin liittämiseksi viemärituuletukseen Ilmastointi yhdysputkesta katolle 75 mm putkea ja kulmakappaleita tarpeen mukaan 1 kpl 75 mm putkihattu (hyönteisverkolla) eristys kylmissä tiloissa johdetulle putkelle katonläpivienti 75 mm putkelle MUUTA puuhaketta ja kompostointirouhetta maadoitettu 230 V sähköliitäntä typenpoistoyksikölle AQ biologisen wc:n asennus YLEISTÄ Kaikki laitteet asennetaan mielellään lämmitettyyn tilaan (min lämpötila +15 C). Huolehdi riittävästä ilmanvaihdosta, ulkoilman saannista tilaan asentamalla ilmaventtiili lattiatasoon. Ilma poistuu laitteiston kautta tuuletusta pitkin ulos. Varaa 230 V pistotulppa typenpoistoyksikön läheisyyteen. Lattiatasossa tulee olla 50 mm viemäriyhde johon typenpoistoyksikkö liitetään. Laitteiden sijoitus oheisen piirustuksen mukaisesti. COPYRIGHT ympäristö RAITA environment 6

7 COPYRIGHT ympäristö RAITA environment 7

8 TYPENPOISTOYKSIKÖN ASENNUS Liitä typenpoistoyksikön poistoyhde (alareuna 100 mm pohjasta) lähtoviemärin (50 mm) yhteeseen. Viemärin tulee olla varustettu hajulukolla. Asenna typenpoistoyksikkö tasaiselle pohjalle (mielellään lämpöeristyksen päälle, esim. 50 mm styrox levy). Liitä muuntajan johdot typenpoistoyksikön kyljessä olevaan yhdysrasiaan. Kytke muuntaja pistorasiaan. KOMPOSTOINTIYKSIKÖN ASENNUS Kompostointiyksikkö asennetaan niin, että sen voi helposti poistaa tilasta. EROTINYKSIKÖN ASENNUS Suoraan kompostointiyksikön päälle. Erotinyksikkö irroitetaan säiliön poiston/ vaihdon yhteydessä. WC ISTUIMELTA TULEVAN VIEMÄRIN ASENNUS Liitä tuloviemäri 5 asteen kulmassa (viimeinen metri) ennen erotinyksikköä. Asenna putken varteen t-haara 110x110x75 mm ja johda siitä tuuletusputki katolle. AQ biologisen wc:n käyttäminen AQ biologisessa wc:ssä käytetään kompostirouhetta, kosteuden poistamiseksi, oikean hiili-typpi suhteen aikaan saamiseksi sekä ilmavuuden takaamiseksi. Suosittelemme käytettäväksi EV kompostirouhetta, jolla saadaan parhaat kompostointiolosuhteet. Laitteessa voidaan käyttää myös turve-puunlastu sekoitetta ja muita tarkoitukseen tehtyjä aineita. Samoin haluttaessa voidaan käyttää lehtiä, karikkeita, sahanpurua, puunlastua ym. Muita aineita käytettäessä hoito ja mitoitus voivat vaihdella normaalista. Toimenpiteet ennen käyttöä (myös tyhjennyksen jälkeen) Panosta 6-7 cm kompostirouhetta kompostointitilan pohjalle. Jos käytät muuta kuin EV kompostirouhetta, varmista että pohjalle tulee riittävän karkeaa materiaalia, joka estää rouheen varisemisen nestetilaan. Käyttäminen Tasaa säiliön massa kerran viikossa ja lisää samalla kompostirouhetta noin 2-3 cm kerros pinnalle. Kompostirouheen tarkoitus on helpottaa jätteen kompostoitumista. Se imee kosteutta itseensä, pitää massa kuohkeana ja ilmavana ja antaa prosessiin sen tarvitsemaa hiiltä. Kompostiprosessia voidaan nopeuttaa ilmastamalla kompostimassaa huoltoluukusta esimerkiksi kompostin sekoitussauvan avulla. Samalla massaa siirretään säiliön taka-osaan. COPYRIGHT ympäristö RAITA environment 8
