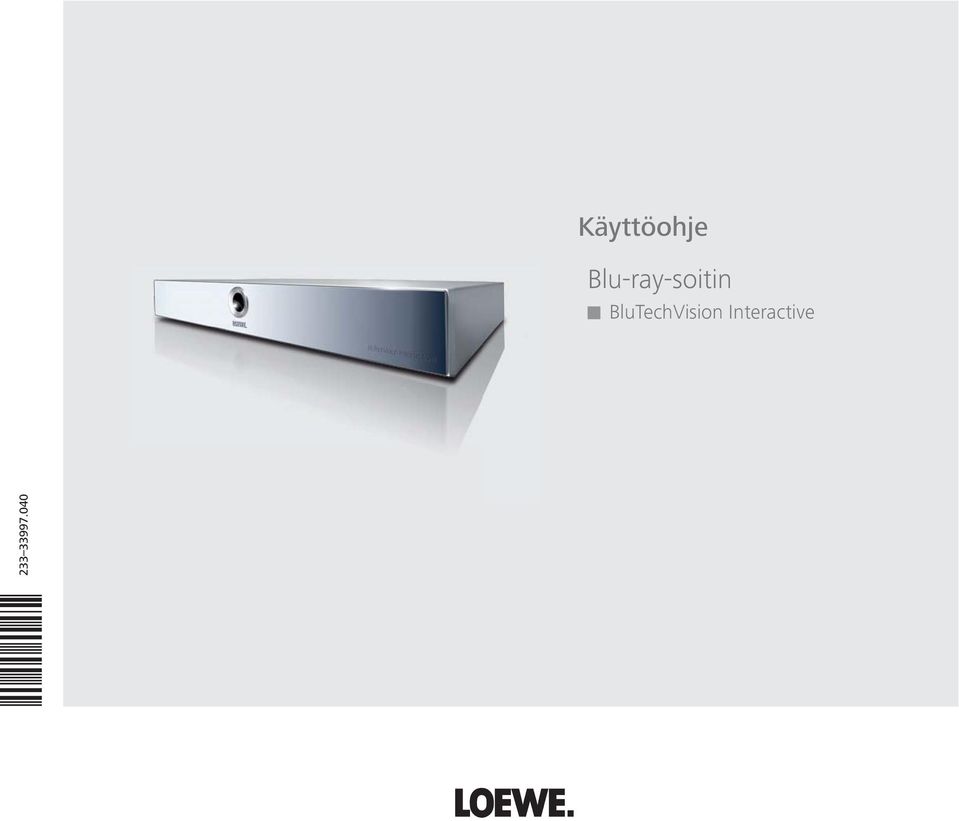

1 Käyttöohje Blu-ray-soitin BluTechVision Interactive

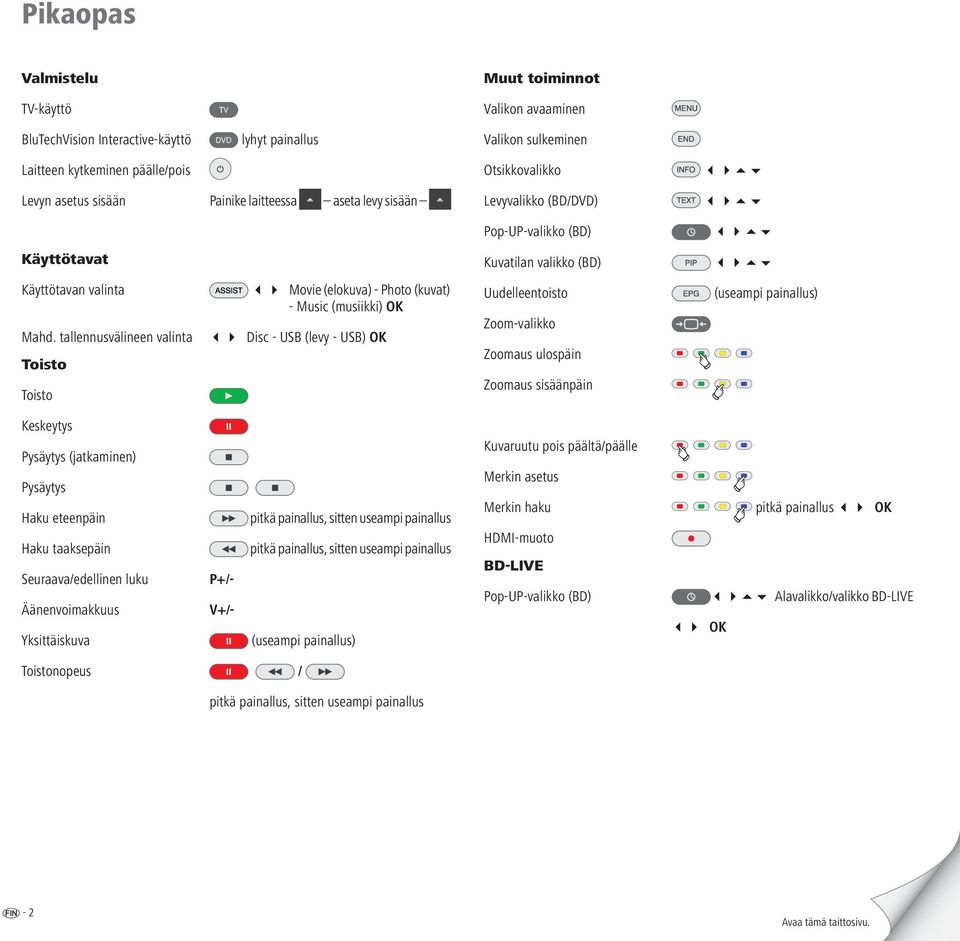

2 Pikaopas Valmistelu TV-käyttö BluTechVision Interactive-käyttö lyhyt painallus Muut toiminnot Valikon avaaminen Valikon sulkeminen Laitteen kytkeminen päälle/pois Levyn asetus sisään Painike laitteessa aseta levy sisään Otsikkovalikko Levyvalikko (BD/DVD) Pop-UP-valikko (BD) Käyttötavat Kuvatilan valikko (BD) Käyttötavan valinta Mahd. tallennusvälineen valinta Toisto Toisto Movie (elokuva) - Photo (kuvat) - Music (musiikki) OK Disc - USB (levy - USB) OK Uudelleentoisto Zoom-valikko Zoomaus ulospäin Zoomaus sisäänpäin (useampi painallus) Keskeytys Pysäytys (jatkaminen) Pysäytys Haku eteenpäin Haku taaksepäin Seuraava/edellinen luku Äänenvoimakkuus Yksittäiskuva P+/- V+/- pitkä painallus, sitten useampi painallus pitkä painallus, sitten useampi painallus (useampi painallus) Kuvaruutu pois päältä/päälle Merkin asetus Merkin haku HDMI-muoto BD-LIVE Pop-UP-valikko (BD) OK pitkä painallus OK Alavalikko/valikko BD-LIVE Toistonopeus / pitkä painallus, sitten useampi painallus - 2 Avaa tämä taittosivu.

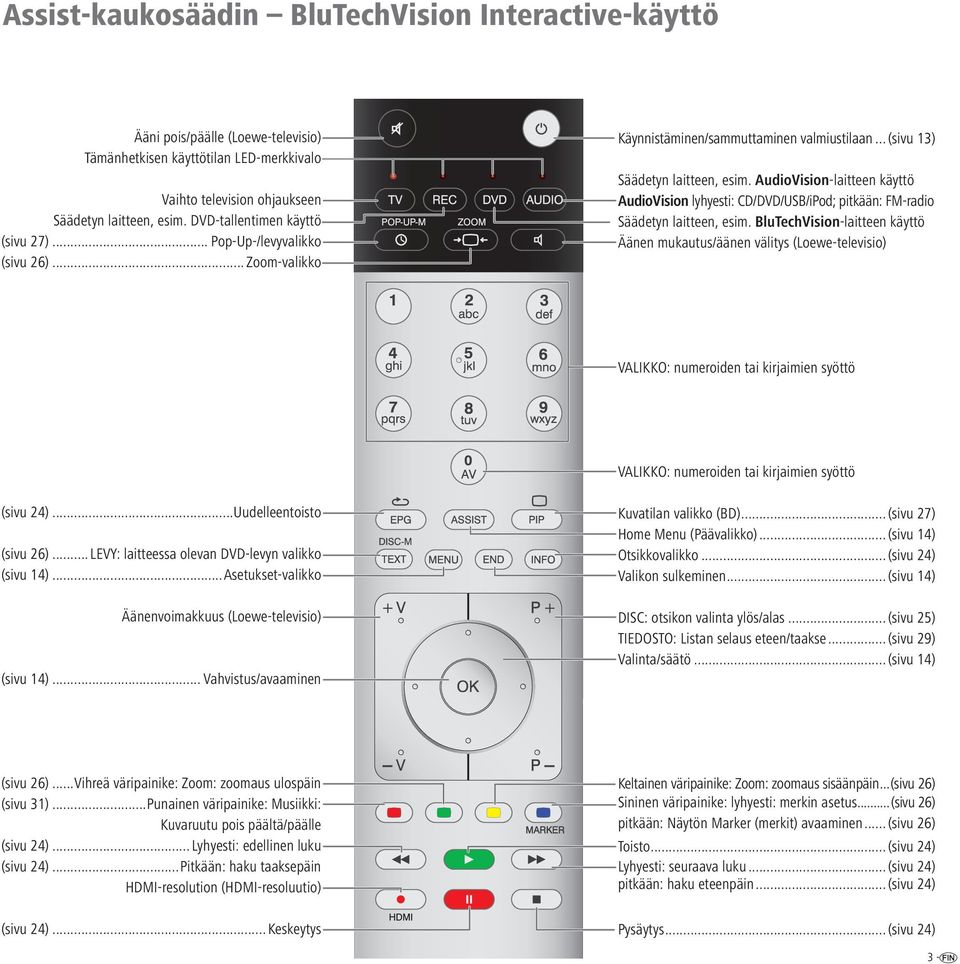

3 Assist-kaukosäädin BluTechVision Interactive-käyttö Ääni pois/päälle (Loewe-televisio) Tämänhetkisen käyttötilan LED-merkkivalo Vaihto television ohjaukseen Säädetyn laitteen, esim. DVD-tallentimen käyttö (sivu 27)... Pop-Up-/levyvalikko (sivu 26)... Zoom-valikko Käynnistäminen/sammuttaminen valmiustilaan... (sivu 13) Säädetyn laitteen, esim. AudioVision-laitteen käyttö AudioVision lyhyesti: CD/DVD/USB/iPod; pitkään: FM-radio Säädetyn laitteen, esim. BluTechVision-laitteen käyttö Äänen mukautus/äänen välitys (Loewe-televisio) VALIKKO: numeroiden tai kirjaimien syöttö VALIKKO: numeroiden tai kirjaimien syöttö (sivu 24)...Uudelleentoisto (sivu 26)... LEVY: laitteessa olevan DVD-levyn valikko (sivu 14)...Asetukset-valikko Äänenvoimakkuus (Loewe-televisio) (sivu 14)... Vahvistus/avaaminen Kuvatilan valikko (BD)... (sivu 27) Home Menu (Päävalikko)... (sivu 14) Otsikkovalikko... (sivu 24) Valikon sulkeminen... (sivu 14) DISC: otsikon valinta ylös/alas... (sivu 25) TIEDOSTO: Listan selaus eteen/taakse... (sivu 29) Valinta/säätö... (sivu 14) (sivu 26)...Vihreä väripainike: Zoom: zoomaus ulospäin (sivu 31)...Punainen väripainike: Musiikki: Kuvaruutu pois päältä/päälle (sivu 24)...Lyhyesti: edellinen luku (sivu 24)...Pitkään: haku taaksepäin HDMI-resolution (HDMI-resoluutio) Keltainen väripainike: Zoom: zoomaus sisäänpäin...(sivu 26) Sininen väripainike: lyhyesti: merkin asetus...(sivu 26) pitkään: Näytön Marker (merkit) avaaminen... (sivu 26) Toisto... (sivu 24) Lyhyesti: seuraava luku... (sivu 24) pitkään: haku eteenpäin... (sivu 24) (sivu 24)... Keskeytys Pysäytys... (sivu 24) 3 -

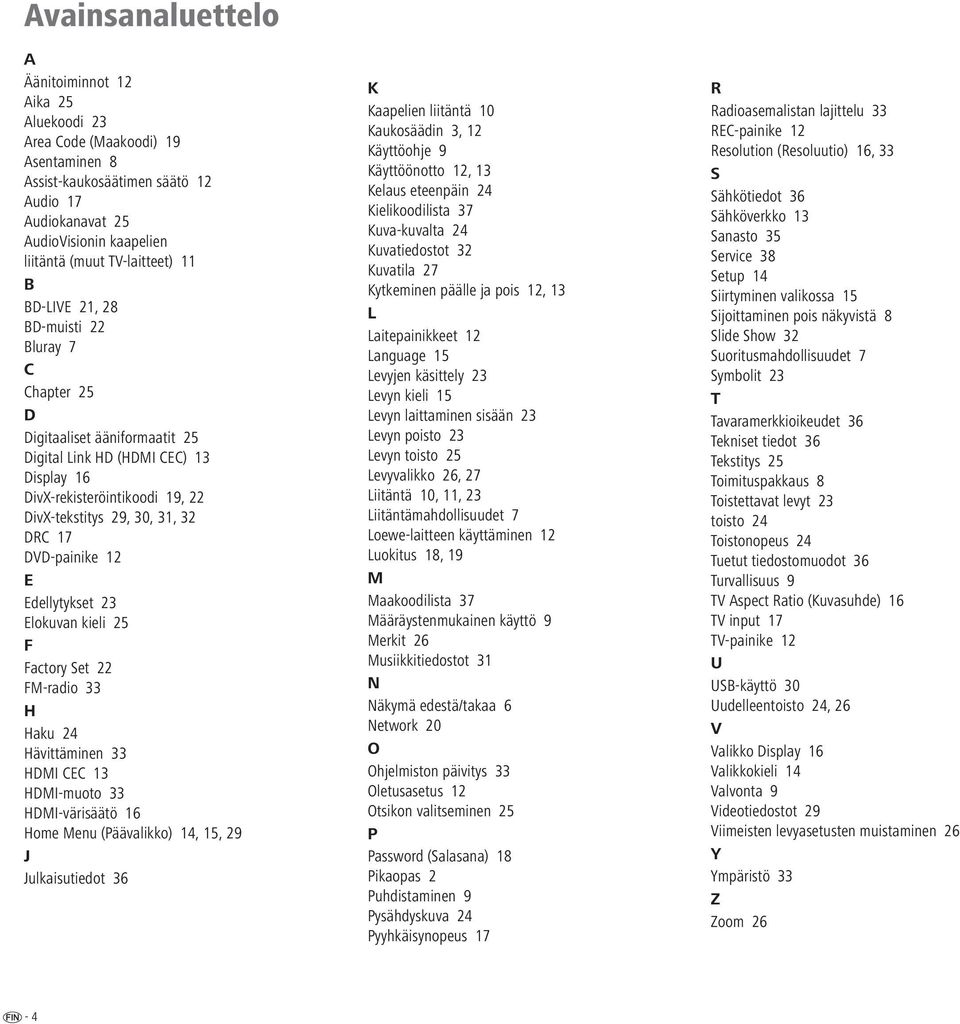

4 Avainsanaluettelo A Äänitoiminnot 12 Aika 25 Aluekoodi 23 Area Code (Maakoodi) 19 Asentaminen 8 Assist-kaukosäätimen säätö 12 Audio 17 Audiokanavat 25 AudioVisionin kaapelien liitäntä (muut TV-laitteet) 11 B BD-LIVE 21, 28 BD-muisti 22 Bluray 7 C Chapter 25 D Digitaaliset ääniformaatit 25 Digital Link HD (HDMI CEC) 13 Display 16 DivX-rekisteröintikoodi 19, 22 DivX-tekstitys 29, 30, 31, 32 DRC 17 DVD-painike 12 E Edellytykset 23 Elokuvan kieli 25 F Factory Set 22 FM-radio 33 H Haku 24 Hävittäminen 33 HDMI CEC 13 HDMI-muoto 33 HDMI-värisäätö 16 Home Menu (Päävalikko) 14, 15, 29 J Julkaisutiedot 36 K Kaapelien liitäntä 10 Kaukosäädin 3, 12 Käyttöohje 9 Käyttöönotto 12, 13 Kelaus eteenpäin 24 Kielikoodilista 37 Kuva-kuvalta 24 Kuvatiedostot 32 Kuvatila 27 Kytkeminen päälle ja pois 12, 13 L Laitepainikkeet 12 Language 15 Levyjen käsittely 23 Levyn kieli 15 Levyn laittaminen sisään 23 Levyn poisto 23 Levyn toisto 25 Levyvalikko 26, 27 Liitäntä 10, 11, 23 Liitäntämahdollisuudet 7 Loewe-laitteen käyttäminen 12 Luokitus 18, 19 M Maakoodilista 37 Määräystenmukainen käyttö 9 Merkit 26 Musiikkitiedostot 31 N Näkymä edestä/takaa 6 Network 20 O Ohjelmiston päivitys 33 Oletusasetus 12 Otsikon valitseminen 25 P Password (Salasana) 18 Pikaopas 2 Puhdistaminen 9 Pysähdyskuva 24 Pyyhkäisynopeus 17 R Radioasemalistan lajittelu 33 REC-painike 12 Resolution (Resoluutio) 16, 33 S Sähkötiedot 36 Sähköverkko 13 Sanasto 35 Service 38 Setup 14 Siirtyminen valikossa 15 Sijoittaminen pois näkyvistä 8 Slide Show 32 Suoritusmahdollisuudet 7 Symbolit 23 T Tavaramerkkioikeudet 36 Tekniset tiedot 36 Tekstitys 25 Toimituspakkaus 8 Toistettavat levyt 23 toisto 24 Toistonopeus 24 Tuetut tiedostomuodot 36 Turvallisuus 9 TV Aspect Ratio (Kuvasuhde) 16 TV input 17 TV-painike 12 U USB-käyttö 30 Uudelleentoisto 24, 26 V Valikko Display 16 Valikkokieli 14 Valvonta 9 Videotiedostot 29 Viimeisten levyasetusten muistaminen 26 Y Ympäristö 33 Z Zoom 26-4

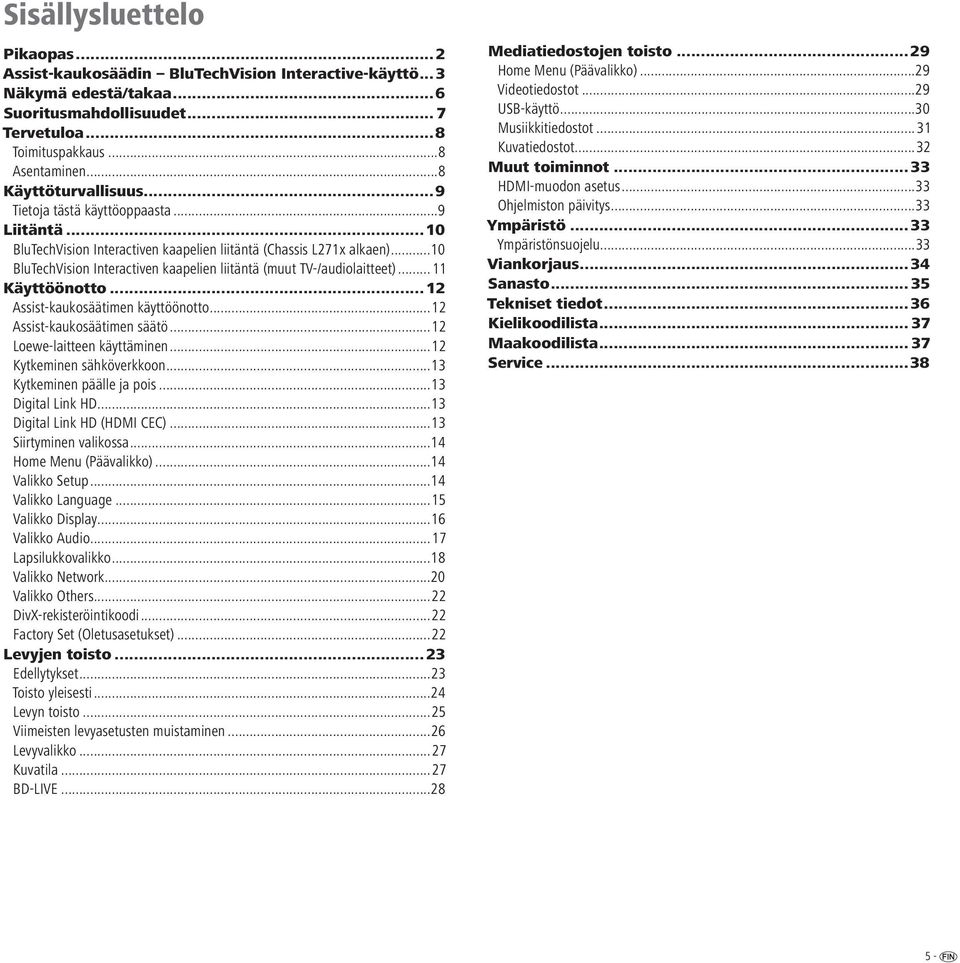

5 Sisällysluettelo Pikaopas... 2 Assist-kaukosäädin BluTechVision Interactive-käyttö... 3 Näkymä edestä/takaa...6 Suoritusmahdollisuudet... 7 Tervetuloa...8 Toimituspakkaus...8 Asentaminen...8 Käyttöturvallisuus...9 Tietoja tästä käyttöoppaasta...9 Liitäntä...10 BluTechVision Interactiven kaapelien liitäntä (Chassis L271x alkaen)...10 BluTechVision Interactiven kaapelien liitäntä (muut TV-/audiolaitteet)...11 Käyttöönotto Assist-kaukosäätimen käyttöönotto...12 Assist-kaukosäätimen säätö...12 Loewe-laitteen käyttäminen...12 Kytkeminen sähköverkkoon...13 Kytkeminen päälle ja pois...13 Digital Link HD...13 Digital Link HD (HDMI CEC)...13 Siirtyminen valikossa...14 Home Menu (Päävalikko)...14 Valikko Setup...14 Valikko Language...15 Valikko Display...16 Valikko Audio...17 Lapsilukkovalikko...18 Valikko Network...20 Valikko Others...22 DivX-rekisteröintikoodi...22 Factory Set (Oletusasetukset)...22 Levyjen toisto Edellytykset...23 Toisto yleisesti...24 Levyn toisto...25 Viimeisten levyasetusten muistaminen...26 Levyvalikko...27 Kuvatila...27 BD-LIVE...28 Mediatiedostojen toisto...29 Home Menu (Päävalikko)...29 Videotiedostot...29 USB-käyttö...30 Musiikkitiedostot...31 Kuvatiedostot...32 Muut toiminnot HDMI-muodon asetus...33 Ohjelmiston päivitys...33 Ympäristö Ympäristönsuojelu...33 Viankorjaus...34 Sanasto Tekniset tiedot...36 Kielikoodilista Maakoodilista Service

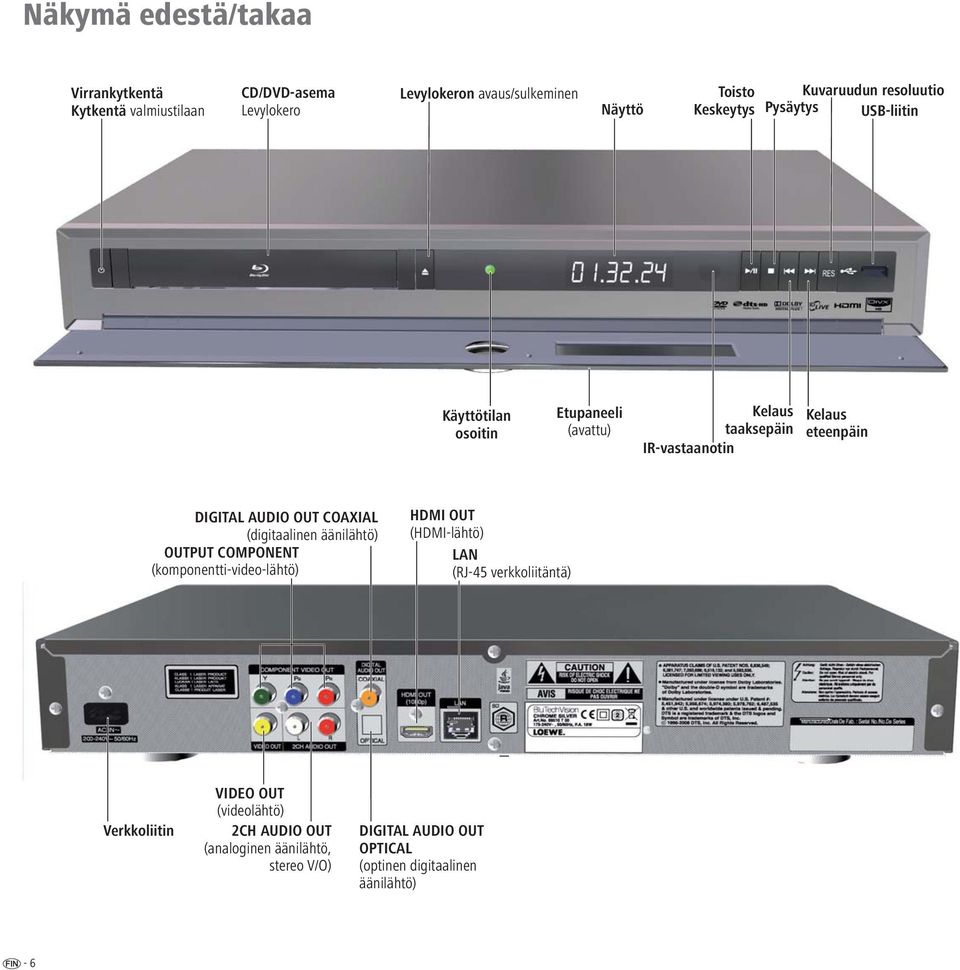

6 Näkymä edestä/takaa Virrankytkentä Kytkentä valmiustilaan CD/DVD-asema Levylokero Levylokeron avaus/sulkeminen Näyttö Toisto Keskeytys Kuvaruudun resoluutio Pysäytys USB-liitin Käyttötilan osoitin Etupaneeli (avattu) Kelaus taaksepäin IR-vastaanotin Kelaus eteenpäin DIGITAL AUDIO OUT COAXIAL (digitaalinen äänilähtö) OUTPUT COMPONENT (komponentti-video-lähtö) HDMI OUT (HDMI-lähtö) LAN (RJ-45 verkkoliitäntä) Verkkoliitin VIDEO OUT (videolähtö) 2CH AUDIO OUT (analoginen äänilähtö, stereo V/O) DIGITAL AUDIO OUT OPTICAL (optinen digitaalinen äänilähtö) - 6

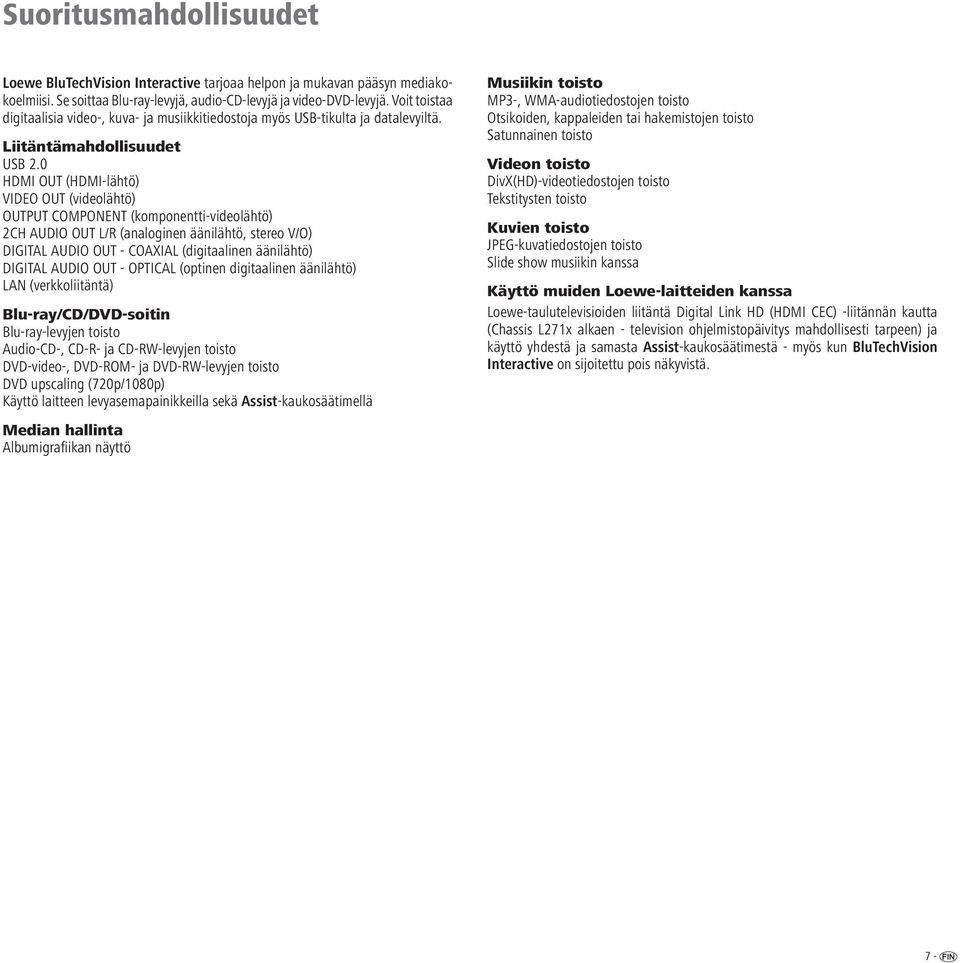

7 Suoritusmahdollisuudet Loewe BluTechVision Interactive tarjoaa helpon ja mukavan pääsyn mediakokoelmiisi. Se soittaa Blu-ray-levyjä, audio-cd-levyjä ja video-dvd-levyjä. Voit toistaa digitaalisia video-, kuva- ja musiikkitiedostoja myös USB-tikulta ja datalevyiltä. Liitäntämahdollisuudet USB 2.0 HDMI OUT (HDMI-lähtö) VIDEO OUT (videolähtö) OUTPUT COMPONENT (komponentti-videolähtö) 2CH AUDIO OUT L/R (analoginen äänilähtö, stereo V/O) DIGITAL AUDIO OUT - COAXIAL (digitaalinen äänilähtö) DIGITAL AUDIO OUT - OPTICAL (optinen digitaalinen äänilähtö) LAN (verkkoliitäntä) Blu-ray/CD/DVD-soitin Blu-ray-levyjen toisto Audio-CD-, CD-R- ja CD-RW-levyjen toisto DVD-video-, DVD-ROM- ja DVD-RW-levyjen toisto DVD upscaling (720p/1080p) Käyttö laitteen levyasemapainikkeilla sekä Assist-kaukosäätimellä Median hallinta Albumigrafiikan näyttö Musiikin toisto MP3-, WMA-audiotiedostojen toisto Otsikoiden, kappaleiden tai hakemistojen toisto Satunnainen toisto Videon toisto DivX(HD)-videotiedostojen toisto Tekstitysten toisto Kuvien toisto JPEG-kuvatiedostojen toisto Slide show musiikin kanssa Käyttö muiden Loewe-laitteiden kanssa Loewe-taulutelevisioiden liitäntä Digital Link HD (HDMI CEC) -liitännän kautta (Chassis L271x alkaen - television ohjelmistopäivitys mahdollisesti tarpeen) ja käyttö yhdestä ja samasta Assist-kaukosäätimestä - myös kun BluTechVision Interactive on sijoitettu pois näkyvistä. 7 -

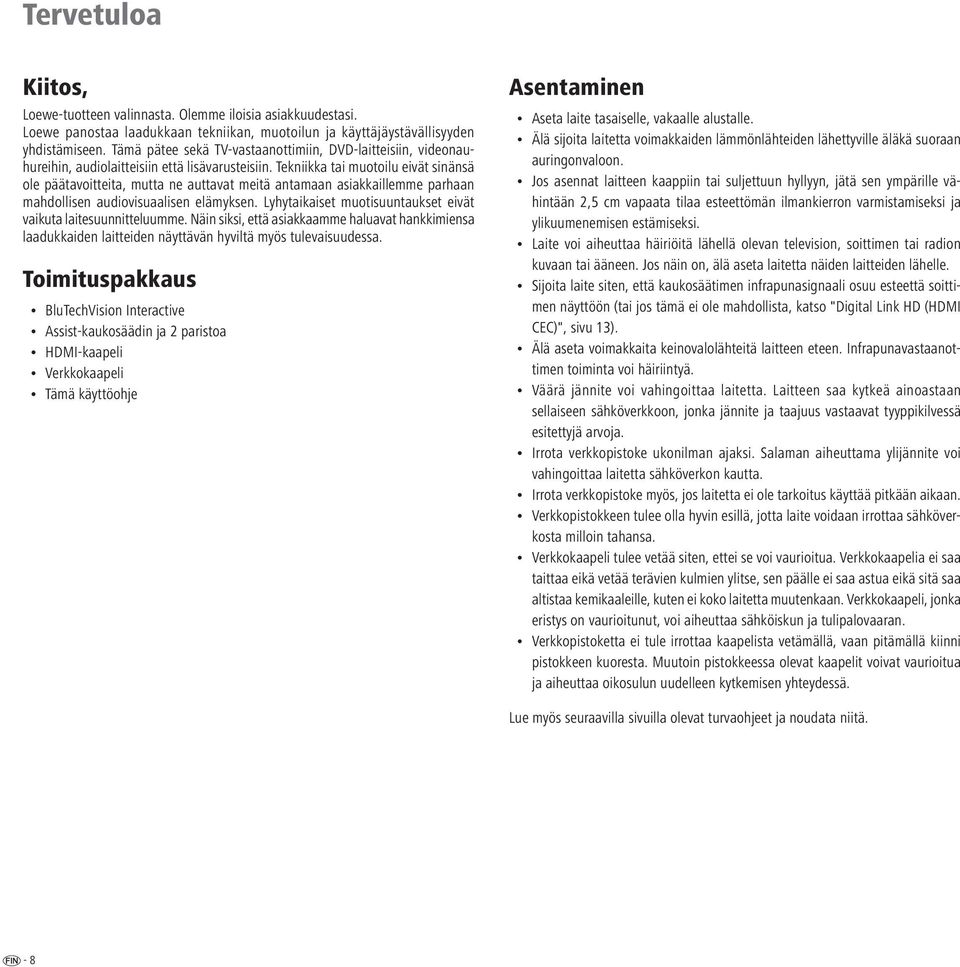

8 Tervetuloa Kiitos, Loewe-tuotteen valinnasta. Olemme iloisia asiakkuudestasi. Loewe panostaa laadukkaan tekniikan, muotoilun ja käyttäjäystävällisyyden yhdistämiseen. Tämä pätee sekä TV-vastaanottimiin, DVD-laitteisiin, videonauhureihin, audiolaitteisiin että lisävarusteisiin. Tekniikka tai muotoilu eivät sinänsä ole päätavoitteita, mutta ne auttavat meitä antamaan asiakkaillemme parhaan mahdollisen audiovisuaalisen elämyksen. Lyhytaikaiset muotisuuntaukset eivät vaikuta laitesuunnitteluumme. Näin siksi, että asiakkaamme haluavat hankkimiensa laadukkaiden laitteiden näyttävän hyviltä myös tulevaisuudessa. Toimituspakkaus BluTechVision Interactive Assist-kaukosäädin ja 2 paristoa HDMI-kaapeli Verkkokaapeli Tämä käyttöohje Asentaminen Aseta laite tasaiselle, vakaalle alustalle. Älä sijoita laitetta voimakkaiden lämmönlähteiden lähettyville äläkä suoraan auringonvaloon. Jos asennat laitteen kaappiin tai suljettuun hyllyyn, jätä sen ympärille vähintään 2,5 cm vapaata tilaa esteettömän ilmankierron varmistamiseksi ja ylikuumenemisen estämiseksi. Laite voi aiheuttaa häiriöitä lähellä olevan television, soittimen tai radion kuvaan tai ääneen. Jos näin on, älä aseta laitetta näiden laitteiden lähelle. Sijoita laite siten, että kaukosäätimen infrapunasignaali osuu esteettä soittimen näyttöön (tai jos tämä ei ole mahdollista, katso " Digital Link HD (HDMI CEC)", sivu 13). Älä aseta voimakkaita keinovalolähteitä laitteen eteen. Infrapunavastaanottimen toiminta voi häiriintyä. Väärä jännite voi vahingoittaa laitetta. Laitteen saa kytkeä ainoastaan sellaiseen sähköverkkoon, jonka jännite ja taajuus vastaavat tyyppikilvessä esitettyjä arvoja. Irrota verkkopistoke ukonilman ajaksi. Salaman aiheuttama ylijännite voi vahingoittaa laitetta sähköverkon kautta. Irrota verkkopistoke myös, jos laitetta ei ole tarkoitus käyttää pitkään aikaan. Verkkopistokkeen tulee olla hyvin esillä, jotta laite voidaan irrottaa sähköverkosta milloin tahansa. Verkkokaapeli tulee vetää siten, ettei se voi vaurioitua. Verkkokaapelia ei saa taittaa eikä vetää terävien kulmien ylitse, sen päälle ei saa astua eikä sitä saa altistaa kemikaaleille, kuten ei koko laitetta muutenkaan. Verkkokaapeli, jonka eristys on vaurioitunut, voi aiheuttaa sähköiskun ja tulipalovaaran. Verkkopistoketta ei tule irrottaa kaapelista vetämällä, vaan pitämällä kiinni pistokkeen kuoresta. Muutoin pistokkeessa olevat kaapelit voivat vaurioitua ja aiheuttaa oikosulun uudelleen kytkemisen yhteydessä. Lue myös seuraavilla sivuilla olevat turvaohjeet ja noudata niitä. - 8

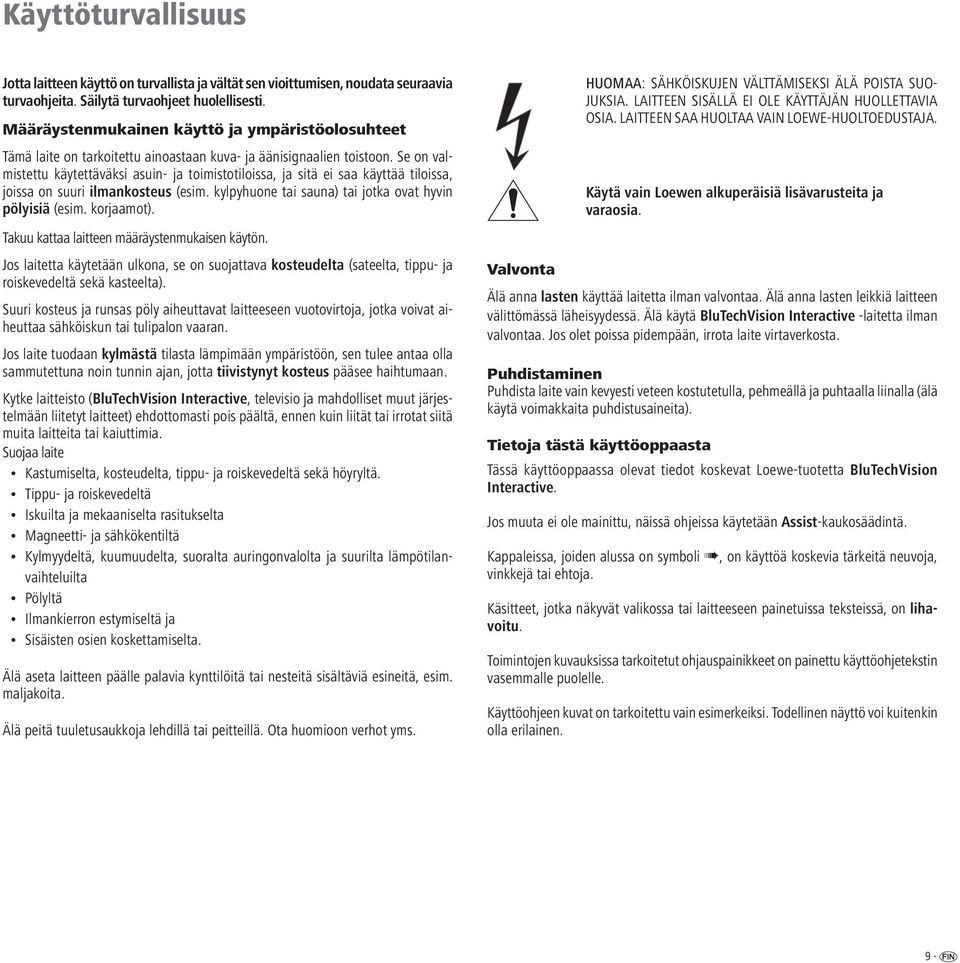

9 Käyttöturvallisuus Jotta laitteen käyttö on turvallista ja vältät sen vioittumisen, noudata seuraavia turvaohjeita. Säilytä turvaohjeet huolellisesti. Määräystenmukainen käyttö ja ympäristöolosuhteet Tämä laite on tarkoitettu ainoastaan kuva- ja äänisignaalien toistoon. Se on valmistettu käytettäväksi asuin- ja toimistotiloissa, ja sitä ei saa käyttää tiloissa, joissa on suuri ilmankosteus (esim. kylpyhuone tai sauna) tai jotka ovat hyvin pölyisiä (esim. korjaamot ). Takuu kattaa laitteen määräystenmukaisen käytön. Jos laitetta käytetään ulkona, se on suojattava kosteudelta (sateelta, tippu- ja roiskevedeltä sekä kasteelta). Suuri kosteus ja runsas pöly aiheuttavat laitteeseen vuotovirtoja, jotka voivat aiheuttaa sähköiskun tai tulipalon vaaran. Jos laite tuodaan kylmästä tilasta lämpimään ympäristöön, sen tulee antaa olla sammutettuna noin tunnin ajan, jotta tiivistynyt kosteus pääsee haihtumaan. Kytke laitteisto (BluTechVision Interactive, televisio ja mahdolliset muut järjestelmään liitetyt laitteet) ehdottomasti pois päältä, ennen kuin liität tai irrotat siitä muita laitteita tai kaiuttimia. Suojaa laite Kastumiselta, kosteudelta, tippu- ja roiskevedeltä sekä höyryltä. Tippu- ja roiskevedeltä Iskuilta ja mekaaniselta rasitukselta Magneetti- ja sähkökentiltä Kylmyydeltä, kuumuudelta, suoralta auringonvalolta ja suurilta lämpötilanvaihteluilta Pölyltä Ilmankierron estymiseltä ja Sisäisten osien koskettamiselta. Älä aseta laitteen päälle palavia kynttilöitä tai nesteitä sisältäviä esineitä, esim. maljakoita. Älä peitä tuuletusaukkoja lehdillä tai peitteillä. Ota huomioon verhot yms. HUOMAA: SÄHKÖISKUJEN VÄLTTÄMISEKSI ÄLÄ POISTA SUO- JUKSIA. LAITTEEN SISÄLLÄ EI OLE KÄYTTÄJÄN HUOLLETTAVIA OSIA. LAITTEEN SAA HUOLTAA VAIN LOEWE-HUOLTOEDUSTAJA. Käytä vain Loewen alku peräisiä lisävarusteita ja varaosia. Valvonta Älä anna lasten käyttää laitetta ilman valvontaa. Älä anna lasten leikkiä laitteen välittömässä läheisyydessä. Älä käytä BluTechVision Interactive -laitetta ilman valvontaa. Jos olet poissa pidempään, irrota laite virtaverkosta. Puhdistaminen Puhdista laite vain kevyesti veteen kostutetulla, pehmeällä ja puhtaalla liinalla (älä käytä voimakkaita puhdistusaineita). Tietoja tästä käyttöoppaasta Tässä käyttöoppaassa olevat tiedot koskevat Loewe-tuotetta BluTechVision Interactive. Jos muuta ei ole mainittu, näissä ohjeissa käytetään Assist-kaukosäädintä. Kappaleissa, joiden alussa on symboli, on käyttöä koskevia tärkeitä neuvoja, vinkkejä tai ehtoja. Käsitteet, jotka näkyvät valikossa tai laitteeseen painetuissa teksteissä, on lihavoitu. Toimintojen kuvauksissa tarkoitetut ohjauspainikkeet on painettu käyttöohjetekstin vasemmalle puolelle. Käyttöohjeen kuvat on tarkoitettu vain esimerkeiksi. Todellinen näyttö voi kuitenkin olla erilainen. 9 -

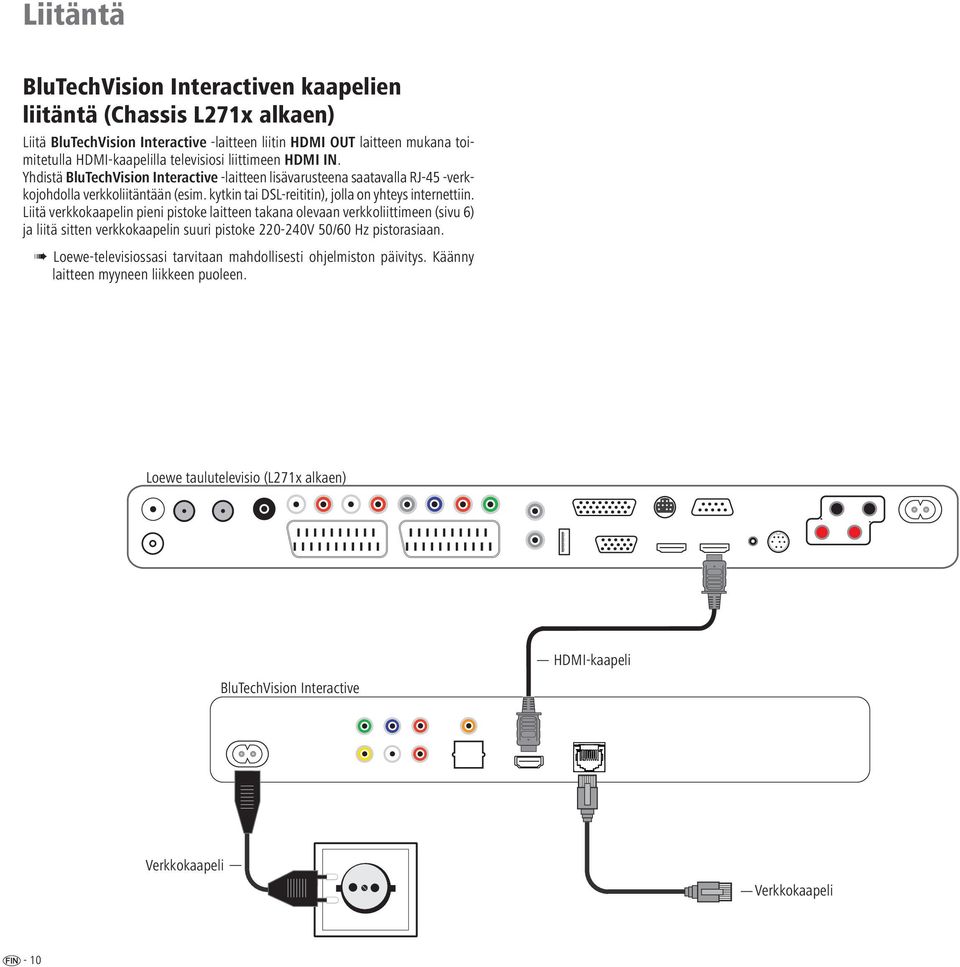

10 Liitäntä BluTechVision Interactiven kaapelien liitäntä (Chassis L271x alkaen) Liitä BluTechVision Interactive -laitteen liitin HDMI OUT laitteen mukana toimitetulla HDMI-kaapelilla televisiosi liittimeen HDMI IN. Yhdistä BluTechVision Interactive -laitteen lisävarusteena saatavalla RJ-45 -verkkojohdolla verkkoliitäntään (esim. kytkin tai DSL-reititin), jolla on yhteys internettiin. Liitä verkkokaapelin pieni pistoke laitteen takana olevaan verkkoliittimeen (sivu 6) ja liitä sitten verkkokaapelin suuri pistoke V 50/60 Hz pistorasiaan. Loewe-televisiossasi tarvitaan mahdollisesti ohjelmiston päivitys. Käänny laitteen myyneen liikkeen puoleen. Loewe taulutelevisio (L271x alkaen) HDMI-kaapeli BluTechVision Interactive Verkkokaapeli Verkkokaapeli - 10

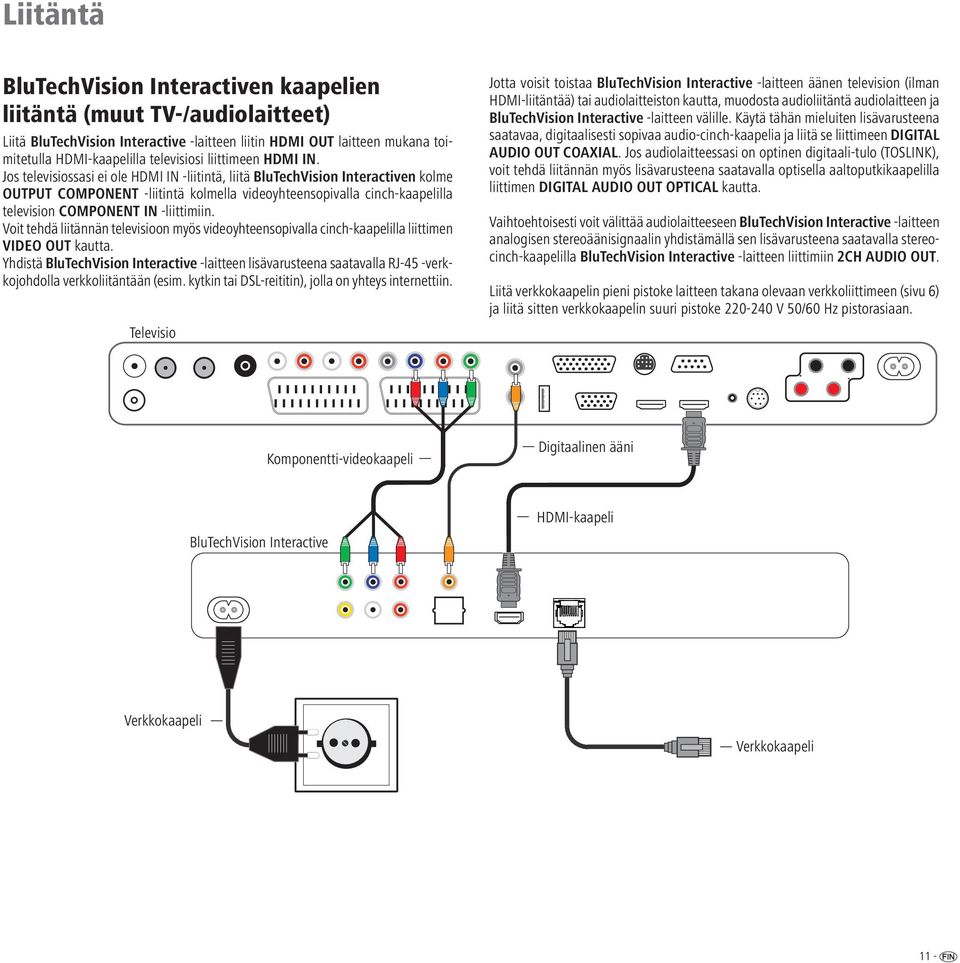

11 Liitäntä BluTechVision Interactiven kaapelien liitäntä (muut TV-/audiolaitteet) Liitä BluTechVision Interactive -laitteen liitin HDMI OUT laitteen mukana toimitetulla HDMI-kaapelilla televisiosi liittimeen HDMI IN. Jos televisiossasi ei ole HDMI IN -liitintä, liitä BluTechVision Interactiven kolme OUTPUT COMPONENT -liitintä kolmella videoyhteensopivalla cinch-kaapelilla television COMPONENT IN -liittimiin. Voit tehdä liitännän televisioon myös videoyhteensopivalla cinch-kaapelilla liittimen VIDEO OUT kautta. Yhdistä BluTechVision Interactive -laitteen lisävarusteena saatavalla RJ-45 -verkkojohdolla verkkoliitäntään (esim. kytkin tai DSL-reititin), jolla on yhteys internettiin. Televisio Jotta voisit toistaa BluTechVision Interactive -laitteen äänen television (ilman HDMI-liitäntää) tai audiolaitteiston kautta, muodosta audioliitäntä audiolaitteen ja BluTechVision Interactive -laitteen välille. Käytä tähän mieluiten lisävarusteena saatavaa, digitaalisesti sopivaa audio-cinch-kaapelia ja liitä se liittimeen DIGITAL AUDIO OUT COAXIAL. Jos audiolaitteessasi on optinen digitaali-tulo (TOSLINK), voit tehdä liitännän myös lisävarusteena saatavalla optisella aaltoputkikaapelilla liittimen DIGITAL AUDIO OUT OPTICAL kautta. Vaihtoehtoisesti voit välittää audiolaitteeseen BluTechVision Interactive -laitteen analogisen stereoäänisignaalin yhdistämällä sen lisävarusteena saatavalla stereocinch-kaapelilla BluTechVision Interactive -laitteen liittimiin 2CH AUDIO OUT. Liitä verkkokaapelin pieni pistoke laitteen takana olevaan verkkoliittimeen (sivu 6) ja liitä sitten verkkokaapelin suuri pistoke V 50/60 Hz pistorasiaan. Komponentti-videokaapeli Digitaalinen ääni BluTechVision Interactive HDMI-kaapeli Verkkokaapeli Verkkokaapeli 11 -

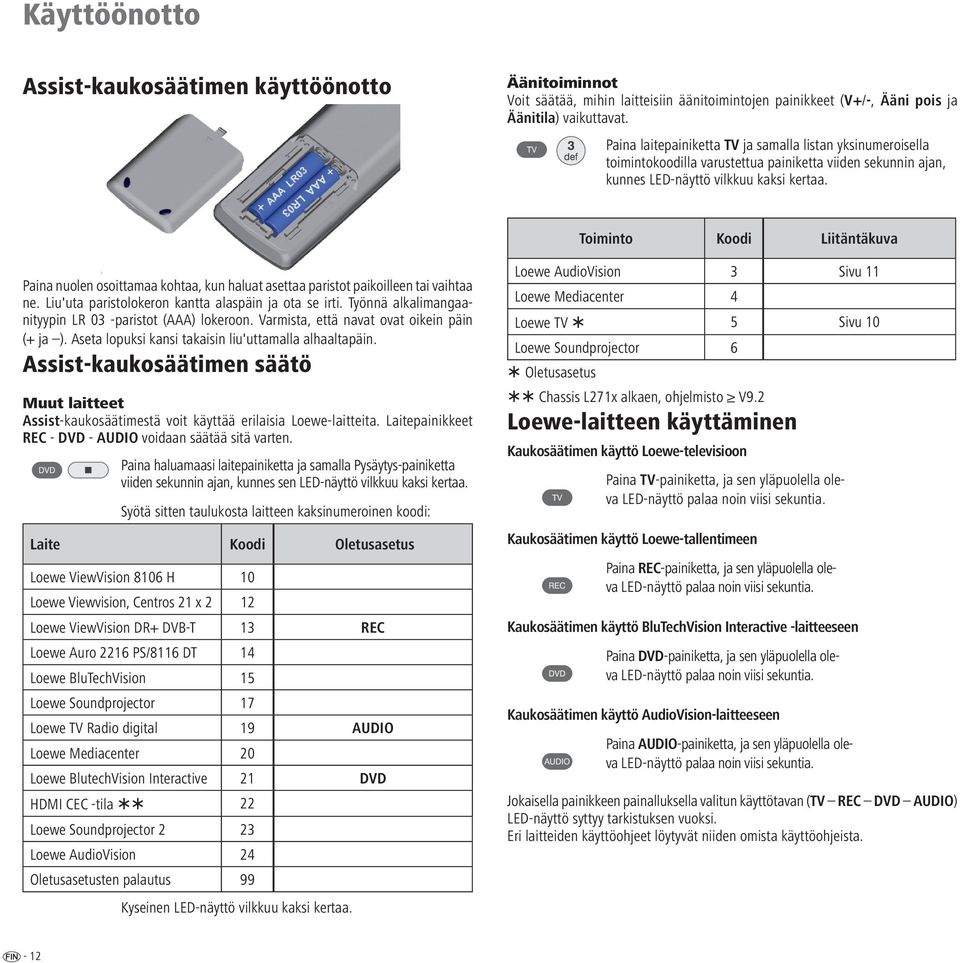

12 Käyttöönotto Assist-kaukosäätimen käyttöönotto Äänitoiminnot Voit säätää, mihin laitteisiin äänitoimintojen painikkeet (V+/-, Ääni pois ja Äänitila) vaikuttavat. Paina laitepainiketta TV ja samalla listan yksinumeroisella toimintokoodilla varustettua painiketta viiden sekunnin ajan, kunnes LED-näyttö vilkkuu kaksi kertaa. Toiminto Koodi Liitäntäkuva Paina nuolen osoittamaa kohtaa, kun haluat asettaa paristot paikoilleen tai vaihtaa ne. Liu'uta paristolokeron kantta alaspäin ja ota se irti. Työnnä alkalimangaanityypin LR 03 -paristot (AAA) lokeroon. Varmista, että navat ovat oikein päin (+ ja ). Aseta lopuksi kansi takaisin liu'uttamalla alhaaltapäin. Assist-kaukosäätimen säätö Muut laitteet Assist-kaukosäätimestä voit käyttää erilaisia Loewe-laitteita. Laitepainikkeet REC - DVD - AUDIO voidaan säätää sitä varten. Paina haluamaasi laitepainiketta ja samalla Pysäytys-painiketta viiden sekunnin ajan, kunnes sen LED-näyttö vilkkuu kaksi kertaa. Syötä sitten taulukosta laitteen kaksinumeroinen koodi: Laite Koodi Oletusasetus Loewe ViewVision 8106 H 10 Loewe Viewvision, Centros 21 x 2 12 Loewe ViewVision DR+ DVB-T 13 REC Loewe Auro 2216 PS/8116 DT 14 Loewe BluTechVision 15 Loewe Soundprojector 17 Loewe TV Radio digital 19 AUDIO Loewe Mediacenter 20 Loewe BlutechVision Interactive 21 DVD HDMI CEC -tila 22 Loewe Soundprojector 2 23 Loewe AudioVision 24 Oletusasetusten palautus 99 Kyseinen LED-näyttö vilkkuu kaksi kertaa. Loewe AudioVision 3 Sivu 11 Loewe Mediacenter 4 Loewe TV 5 Sivu 10 Loewe Soundprojector 6 Oletusasetus Chassis L271x alkaen, ohjelmisto V9.2 Loewe-laitteen käyttäminen Kaukosäätimen käyttö Loewe-televisioon Paina TV-painiketta, ja sen yläpuolella oleva LED-näyttö palaa noin viisi sekuntia. Kaukosäätimen käyttö Loewe-tallentimeen Paina REC-painiketta, ja sen yläpuolella oleva LED-näyttö palaa noin viisi sekuntia. Kaukosäätimen käyttö BluTechVision Interactive -laitteeseen Paina DVD-painiketta, ja sen yläpuolella oleva LED-näyttö palaa noin viisi sekuntia. Kaukosäätimen käyttö AudioVision-laitteeseen Paina AUDIO-painiketta, ja sen yläpuolella oleva LED-näyttö palaa noin viisi sekuntia. Jokaisella painikkeen painalluksella valitun käyttötavan (TV REC DVD AUDIO) LED-näyttö syttyy tarkistuksen vuoksi. Eri laitteiden käyttöohjeet löytyvät niiden omista käyttöohjeista. - 12

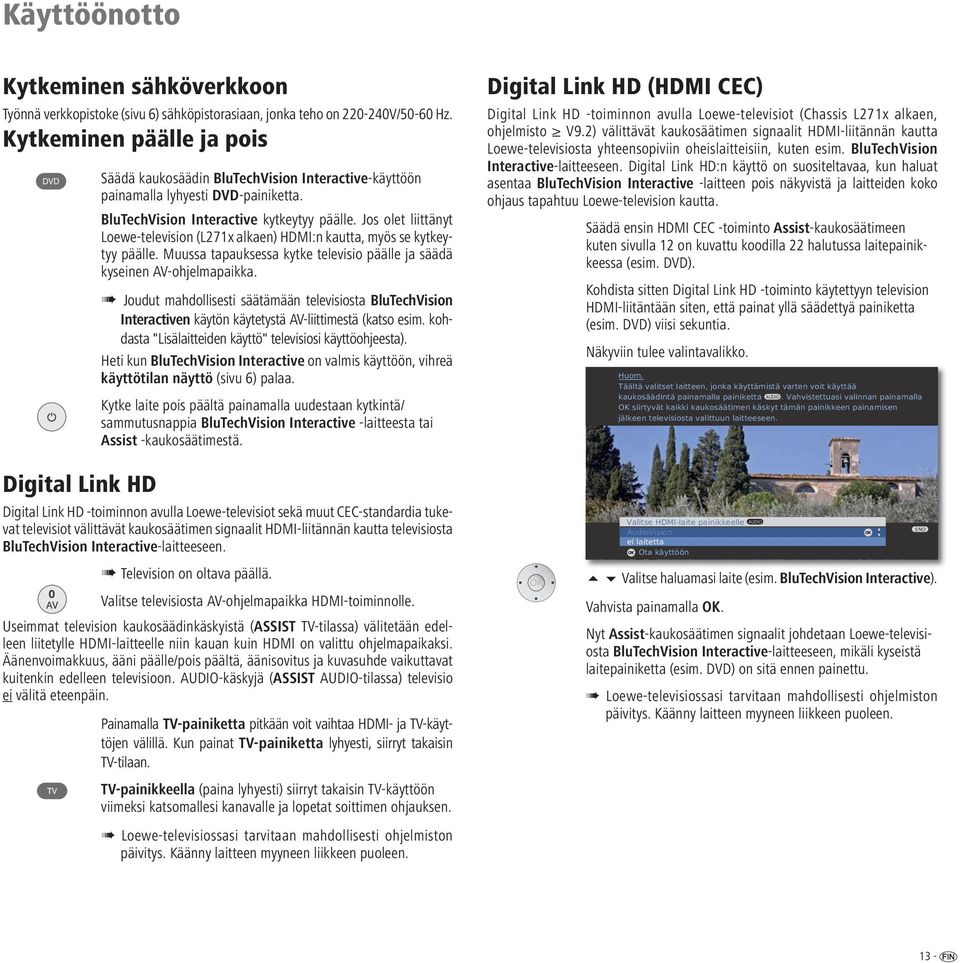

13 Käyttöönotto Kytkeminen sähköverkkoon Työnnä verkkopistoke (sivu 6) sähköpistorasiaan, jonka teho on V/50-60 Hz. Kytkeminen päälle ja pois Digital Link HD Säädä kaukosäädin BluTechVision Interactive-käyttöön painamalla lyhyesti DVD-painiketta. BluTechVision Interactive kytkeytyy päälle. Jos olet liittänyt Loewe-television (L271x alkaen) HDMI:n kautta, myös se kytkeytyy päälle. Muussa tapauksessa kytke televisio päälle ja säädä kyseinen AV-ohjelmapaikka. Joudut mahdollisesti säätämään televisiosta BluTechVision Interactiven käytön käytetystä AV-liittimestä (katso esim. kohdasta "Lisälaitteiden käyttö" televisiosi käyttöohjeesta). Heti kun BluTechVision Interactive on valmis käyttöön, vihreä käyttötilan näyttö (sivu 6) palaa. Kytke laite pois päältä painamalla uudestaan kytkintä/ sammutusnappia BluTechVision Interactive -laitteesta tai Assist -kaukosäätimestä. Digital Link HD -toiminnon avulla Loewe-televisiot sekä muut CEC-standardia tukevat televisiot välittävät kaukosäätimen signaalit HDMI-liitännän kautta televisiosta BluTechVision Interactive-laitteeseen. Television on oltava päällä. Valitse televisiosta AV-ohjelmapaikka HDMI-toiminnolle. Useimmat television kaukosäädinkäskyistä (ASSIST TV-tilassa) välitetään edelleen liitetylle HDMI-laitteelle niin kauan kuin HDMI on valittu ohjelmapaikaksi. Äänenvoimakkuus, ääni päälle/pois päältä, äänisovitus ja kuvasuhde vaikuttavat kuitenkin edelleen televisioon. AUDIO-käskyjä (ASSIST AUDIO-tilassa) televisio ei välitä eteenpäin. Painamalla TV-painiketta pitkään voit vaihtaa HDMI- ja TV-käyttöjen välillä. Kun painat TV-painiketta lyhyesti, siirryt takaisin TV-tilaan. TV-painikkeella (paina lyhyesti) siirryt takaisin TV-käyttöön viimeksi katsomallesi kanavalle ja lopetat soittimen ohjauksen. Loewe-televisiossasi tarvitaan mahdollisesti ohjelmiston päivitys. Käänny laitteen myyneen liikkeen puoleen. Digital Link HD ( HDMI CEC) Digital Link HD -toiminnon avulla Loewe-televisiot (Chassis L271x alkaen, ohjelmisto V9.2) välittävät kaukosäätimen signaalit HDMI-liitännän kautta Loewe-televisiosta yhteensopiviin oheislaitteisiin, kuten esim. BluTechVision Interactive-laitteeseen. Digital Link HD:n käyttö on suositeltavaa, kun haluat asentaa BluTechVision Interactive -laitteen pois näkyvistä ja laitteiden koko ohjaus tapahtuu Loewe-television kautta. Säädä ensin HDMI CEC -toiminto Assist-kaukosäätimeen kuten sivulla 12 on kuvattu koodilla 22 halutussa laitepainikkeessa (esim. DVD). Kohdista sitten Digital Link HD -toiminto käytettyyn television HDMI-liitäntään siten, että painat yllä säädettyä painiketta (esim. DVD) viisi sekuntia. Näkyviin tulee valintavalikko. Huom. Täältä valitset laitteen, jonka käyttämistä varten voit käyttää kaukosäädintä painamalla painiketta AUDIO. Vahvistettuasi valinnan painamalla OK siirtyvät kaikki kaukosäätimen käskyt tämän painikkeen painamisen jälkeen televisiosta valittuun laitteeseen. Valitse HDMI-laite painikkeelle AUDIO AudioVision ei laitetta OK Ota käyttöön Valitse haluamasi laite (esim. BluTechVision Interactive). Vahvista painamalla OK. Nyt Assist-kaukosäätimen signaalit johdetaan Loewe-televisiosta BluTechVision Interactive-laitteeseen, mikäli kyseistä laitepainiketta (esim. DVD) on sitä ennen painettu. Loewe-televisiossasi tarvitaan mahdollisesti ohjelmiston päivitys. Käänny laitteen myyneen liikkeen puoleen. OK END 13 -

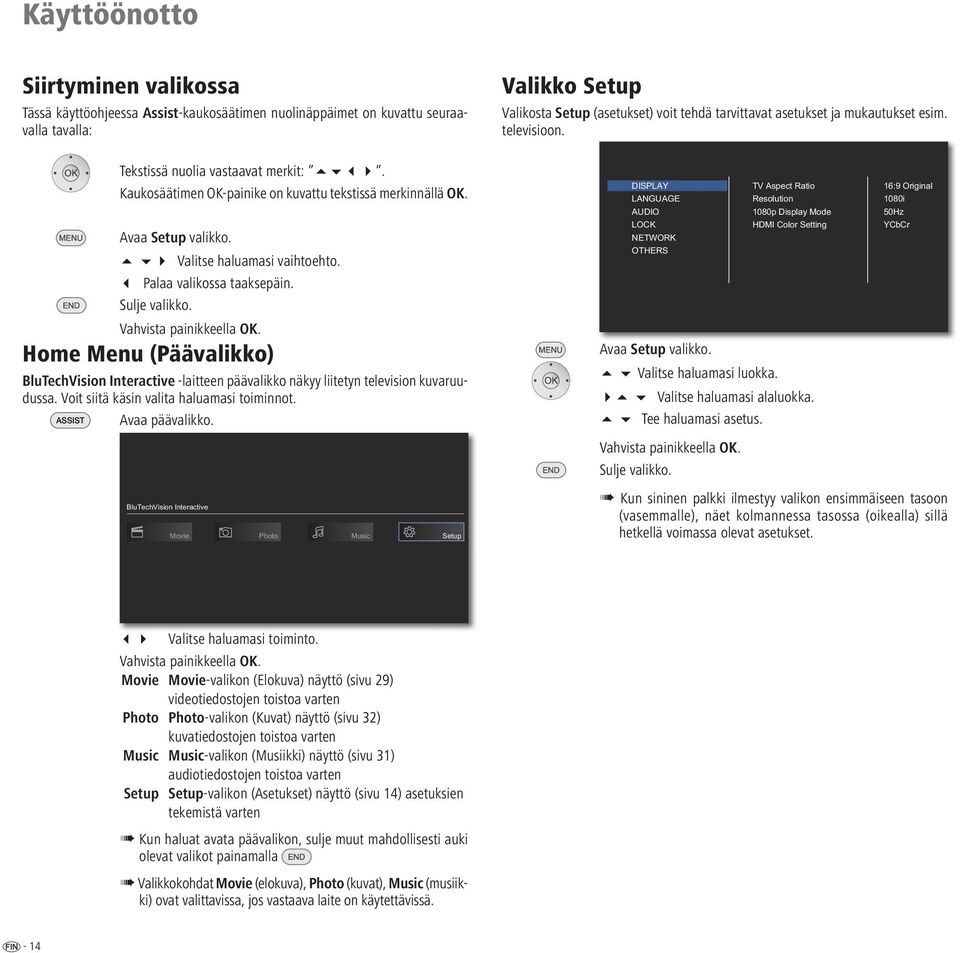

14 Käyttöönotto Siirtyminen valikossa Tässä käyttöohjeessa Assist-kaukosäätimen nuolinäppäimet on kuvattu seuraavalla tavalla: Valikko Setup Valikosta Setup (asetukset) voit tehdä tarvittavat asetukset ja mukautukset esim. televisioon. Tekstissä nuolia vastaavat merkit:. Kaukosäätimen OK-painike on kuvattu tekstissä merkinnällä OK. Avaa Setup valikko. Valitse haluamasi vaihtoehto. Palaa valikossa taaksepäin. Sulje valikko. Home Menu (Päävalikko) BluTechVision Interactive -laitteen päävalikko näkyy liitetyn television kuvaruudussa. Voit siitä käsin valita haluamasi toiminnot. Avaa päävalikko. DISPLAY LANGUAGE AUDIO LOCK NETWORK OTHERS Avaa Setup valikko. Valitse haluamasi luokka. TV Aspect Ratio Resolution 1080p Display Mode HDMI Color Setting Valitse haluamasi alaluokka. Tee haluamasi asetus. Sulje valikko. 16:9 Original 1080i 50Hz YCbCr BluTechVision Interactive Movie Photo Music Setup Kun sininen palkki ilmestyy valikon ensimmäiseen tasoon (vasemmalle), näet kolmannessa tasossa (oikealla) sillä hetkellä voimassa olevat asetukset. Valitse haluamasi toiminto. Movie Movie-valikon (Elokuva) näyttö (sivu 29) videotiedostojen toistoa varten Photo Photo-valikon (Kuvat) näyttö (sivu 32) kuvatiedostojen toistoa varten Music Music-valikon (Musiikki) näyttö (sivu 31) audiotiedostojen toistoa varten Setup Setup-valikon (Asetukset) näyttö (sivu 14) asetuksien tekemistä varten Kun haluat avata päävalikon, sulje muut mahdollisesti auki olevat valikot painamalla. Valikkokohdat Movie (elokuva), Photo (kuvat), Music (musiikki) ovat valittavissa, jos vastaava laite on käytettävissä. - 14

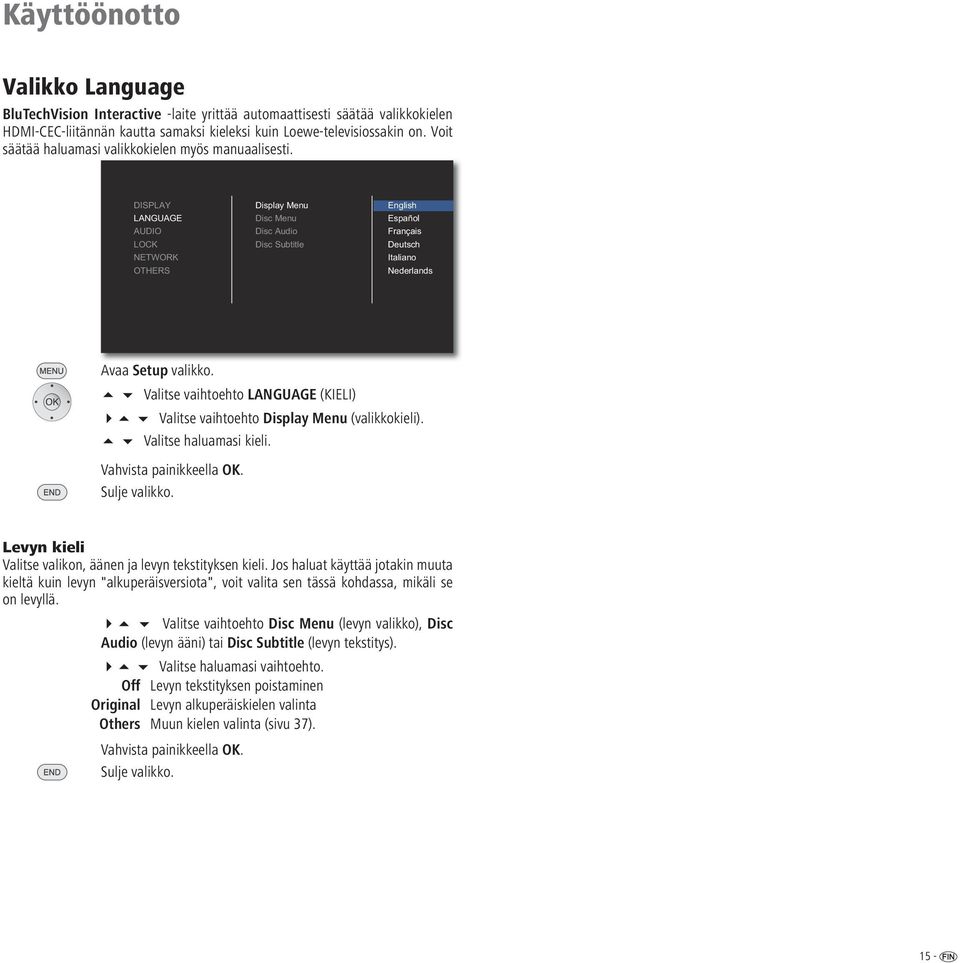

15 Käyttöönotto Valikko Language BluTechVision Interactive -laite yrittää automaattisesti säätää valikkokielen HDMI-CEC-liitännän kautta samaksi kieleksi kuin Loewe-televisiossakin on. Voit säätää haluamasi valikkokielen myös manuaalisesti. DISPLAY LANGUAGE AUDIO LOCK NETWORK OTHERS Display Menu Disc Menu Disc Audio Disc Subtitle English Español Français Deutsch Italiano Nederlands Avaa Setup valikko. Valitse vaihtoehto LANGUAGE (KIELI) Valitse vaihtoehto Display Menu (valikkokieli). Valitse haluamasi kieli. Sulje valikko. Levyn kieli Valitse valikon, äänen ja levyn tekstityksen kieli. Jos haluat käyttää jotakin muuta kieltä kuin levyn "alkuperäisversiota", voit valita sen tässä kohdassa, mikäli se on levyllä. Valitse vaihtoehto Disc Menu (levyn valikko), Disc Audio (levyn ääni) tai Disc Subtitle (levyn tekstitys). Valitse haluamasi vaihtoehto. Off Levyn tekstityksen poistaminen Original Levyn alkuperäiskielen valinta Others Muun kielen valinta (sivu 37). Sulje valikko. 15 -

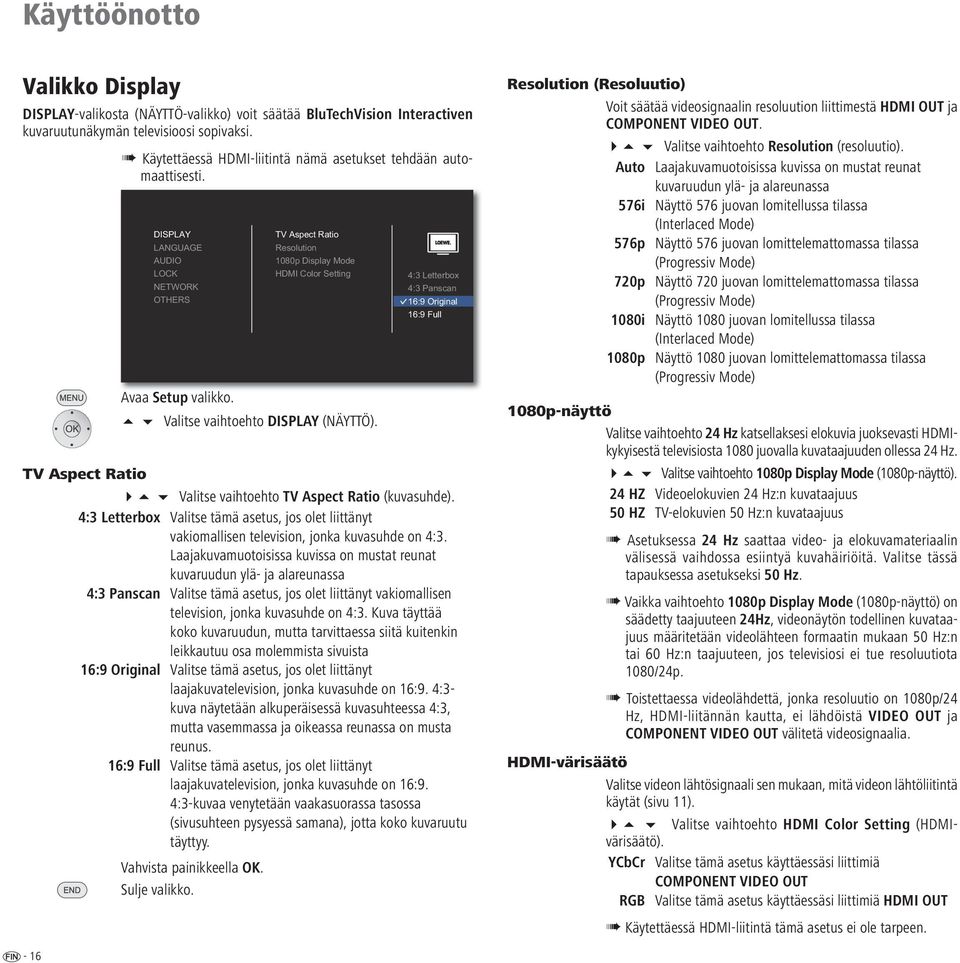

16 Käyttöönotto Valikko Display DISPLAY-valikosta (NÄYTTÖ-valikko) voit säätää BluTechVision Interactiven kuvaruutunäkymän televisioosi sopivaksi. Käytettäessä HDMI-liitintä nämä asetukset tehdään automaattisesti. DISPLAY LANGUAGE AUDIO LOCK NETWORK OTHERS Avaa Setup valikko. TV Aspect Ratio Resolution 1080p Display Mode HDMI Color Setting Valitse vaihtoehto DISPLAY (NÄYTTÖ). 4:3 Letterbox 4:3 Panscan 16:9 Original 16:9 Full TV Aspect Ratio Valitse vaihtoehto TV Aspect Ratio (kuvasuhde). 4:3 Letterbox Valitse tämä asetus, jos olet liittänyt vakiomallisen television, jonka kuvasuhde on 4:3. Laajakuvamuotoisissa kuvissa on mustat reunat kuvaruudun ylä- ja alareunassa 4:3 Panscan Valitse tämä asetus, jos olet liittänyt vakiomallisen television, jonka kuvasuhde on 4:3. Kuva täyttää koko kuvaruudun, mutta tarvittaessa siitä kuitenkin leikkautuu osa molemmista sivuista 16:9 Original Valitse tämä asetus, jos olet liittänyt laajakuvatelevision, jonka kuvasuhde on 16:9. 4:3- kuva näytetään alkuperäisessä kuvasuhteessa 4:3, mutta vasemmassa ja oikeassa reunassa on musta reunus. 16:9 Full Valitse tämä asetus, jos olet liittänyt laajakuvatelevision, jonka kuvasuhde on 16:9. 4:3-kuvaa venytetään vaakasuorassa tasossa (sivusuhteen pysyessä samana), jotta koko kuvaruutu täyttyy. Sulje valikko. Resolution (Resoluutio) Voit säätää videosignaalin resoluution liittimestä HDMI OUT ja COMPONENT VIDEO OUT. Valitse vaihtoehto Resolution (resoluutio). Auto Laajakuvamuotoisissa kuvissa on mustat reunat kuvaruudun ylä- ja alareunassa 576i Näyttö 576 juovan lomitellussa tilassa (Interlaced Mode) 576p Näyttö 576 juovan lomittelemattomassa tilassa (Progressiv Mode) 720p Näyttö 720 juovan lomittelemattomassa tilassa (Progressiv Mode) 1080i Näyttö 1080 juovan lomitellussa tilassa (Interlaced Mode) 1080p Näyttö 1080 juovan lomittelemattomassa tilassa (Progressiv Mode) 1080p-näyttö Valitse vaihtoehto 24 Hz katsellaksesi elokuvia juoksevasti HDMIkykyisestä televisiosta 1080 juovalla kuvataajuuden ollessa 24 Hz. Valitse vaihtoehto 1080p Display Mode (1080p-näyttö). 24 HZ Videoelokuvien 24 Hz:n kuvataajuus 50 HZ TV-elokuvien 50 Hz:n kuvataajuus Asetuksessa 24 Hz saattaa video- ja elokuvamateriaalin välisessä vaihdossa esiintyä kuvahäiriöitä. Valitse tässä tapauksessa asetukseksi 50 Hz. Vaikka vaihtoehto 1080p Display Mode (1080p-näyttö) on säädetty taajuuteen 24Hz, videonäytön todellinen kuvataajuus määritetään videolähteen formaatin mukaan 50 Hz:n tai 60 Hz:n taajuuteen, jos televisiosi ei tue resoluutiota 1080/24p. Toistettaessa videolähdettä, jonka resoluutio on 1080p/24 Hz, HDMI-liitännän kautta, ei lähdöistä VIDEO OUT ja COMPONENT VIDEO OUT välitetä videosignaalia. HDMI-värisäätö Valitse videon lähtösignaali sen mukaan, mitä videon lähtöliitintä käytät (sivu 11). Valitse vaihtoehto HDMI Color Setting (HDMIvärisäätö). YCbCr Valitse tämä asetus käyttäessäsi liittimiä COMPONENT VIDEO OUT RGB Valitse tämä asetus käyttäessäsi liittimiä HDMI OUT Käytettäessä HDMI-liitintä tämä asetus ei ole tarpeen. - 16

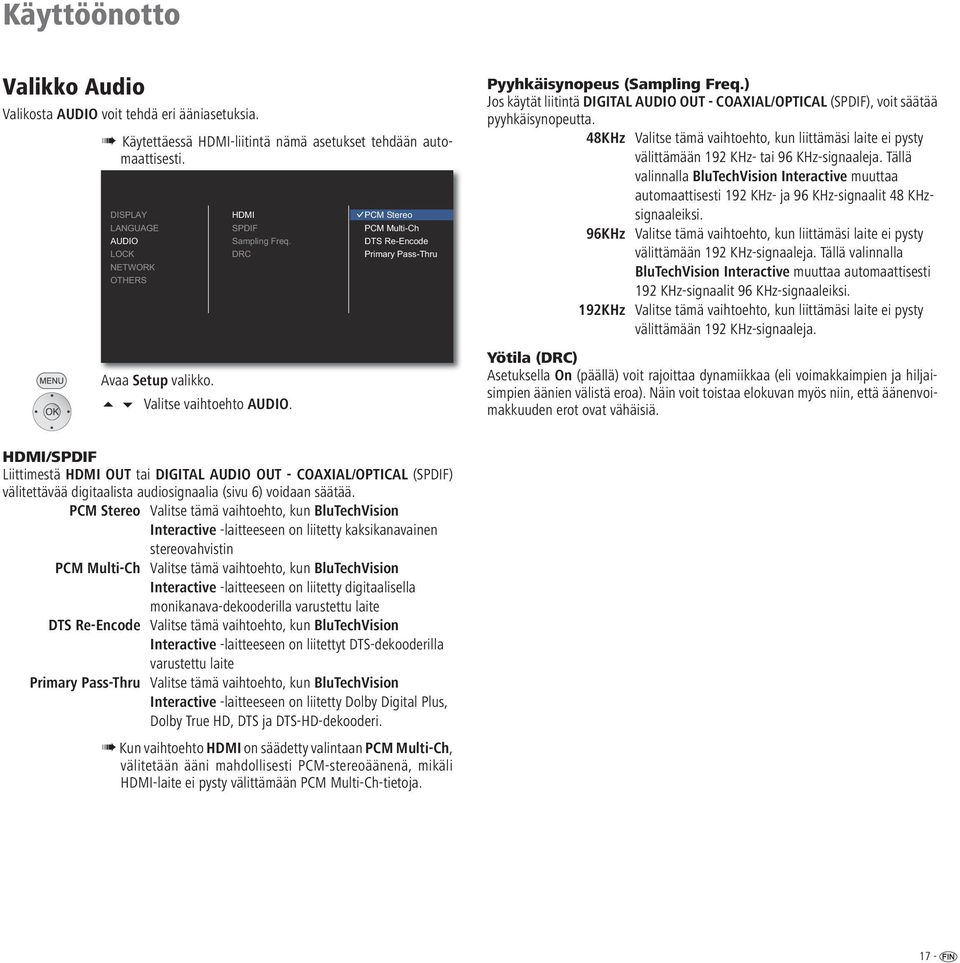

17 Käyttöönotto Valikko Audio Valikosta AUDIO voit tehdä eri ääniasetuksia. Käytettäessä HDMI-liitintä nämä asetukset tehdään automaattisesti. DISPLAY LANGUAGE AUDIO LOCK NETWORK OTHERS Avaa Setup valikko. HDMI SPDIF Sampling Freq. DRC Valitse vaihtoehto AUDIO. PCM Stereo PCM Multi-Ch DTS Re-Encode Primary Pass-Thru Pyyhkäisynopeus (Sampling Freq.) Jos käytät liitintä DIGITAL AUDIO OUT - COAXIAL/OPTICAL (SPDIF), voit säätää pyyhkäisynopeutta. 48KHz Valitse tämä vaihtoehto, kun liittämäsi laite ei pysty välittämään 192 KHz- tai 96 KHz-signaaleja. Tällä valinnalla BluTechVision Interactive muuttaa automaattisesti 192 KHz- ja 96 KHz-signaalit 48 KHzsignaaleiksi. 96KHz Valitse tämä vaihtoehto, kun liittämäsi laite ei pysty välittämään 192 KHz-signaaleja. Tällä valinnalla BluTechVision Interactive muuttaa automaattisesti 192 KHz-signaalit 96 KHz-signaaleiksi. 192KHz Valitse tämä vaihtoehto, kun liittämäsi laite ei pysty välittämään 192 KHz-signaaleja. Yötila ( DRC) Asetuksella On (päällä) voit rajoittaa dynamiikkaa (eli voimakkaimpien ja hiljaisimpien äänien välistä eroa). Näin voit toistaa elokuvan myös niin, että äänenvoimakkuuden erot ovat vähäisiä. HDMI/SPDIF Liittimestä HDMI OUT tai DIGITAL AUDIO OUT - COAXIAL/OPTICAL (SPDIF) välitettävää digitaalista audiosignaalia (sivu 6) voidaan säätää. PCM Stereo Valitse tämä vaihtoehto, kun BluTechVision Interactive -laitteeseen on liitetty kaksikanavainen stereovahvistin PCM Multi-Ch Valitse tämä vaihtoehto, kun BluTechVision Interactive -laitteeseen on liitetty digitaalisella monikanava-dekooderilla varustettu laite DTS Re-Encode Valitse tämä vaihtoehto, kun BluTechVision Interactive -laitteeseen on liitettyt DTS-dekooderilla varustettu laite Primary Pass-Thru Valitse tämä vaihtoehto, kun BluTechVision Interactive -laitteeseen on liitetty Dolby Digital Plus, Dolby True HD, DTS ja DTS-HD-dekooderi. Kun vaihtoehto HDMI on säädetty valintaan PCM Multi-Ch, välitetään ääni mahdollisesti PCM-stereoäänenä, mikäli HDMI-laite ei pysty välittämään PCM Multi-Ch-tietoja. 17 -

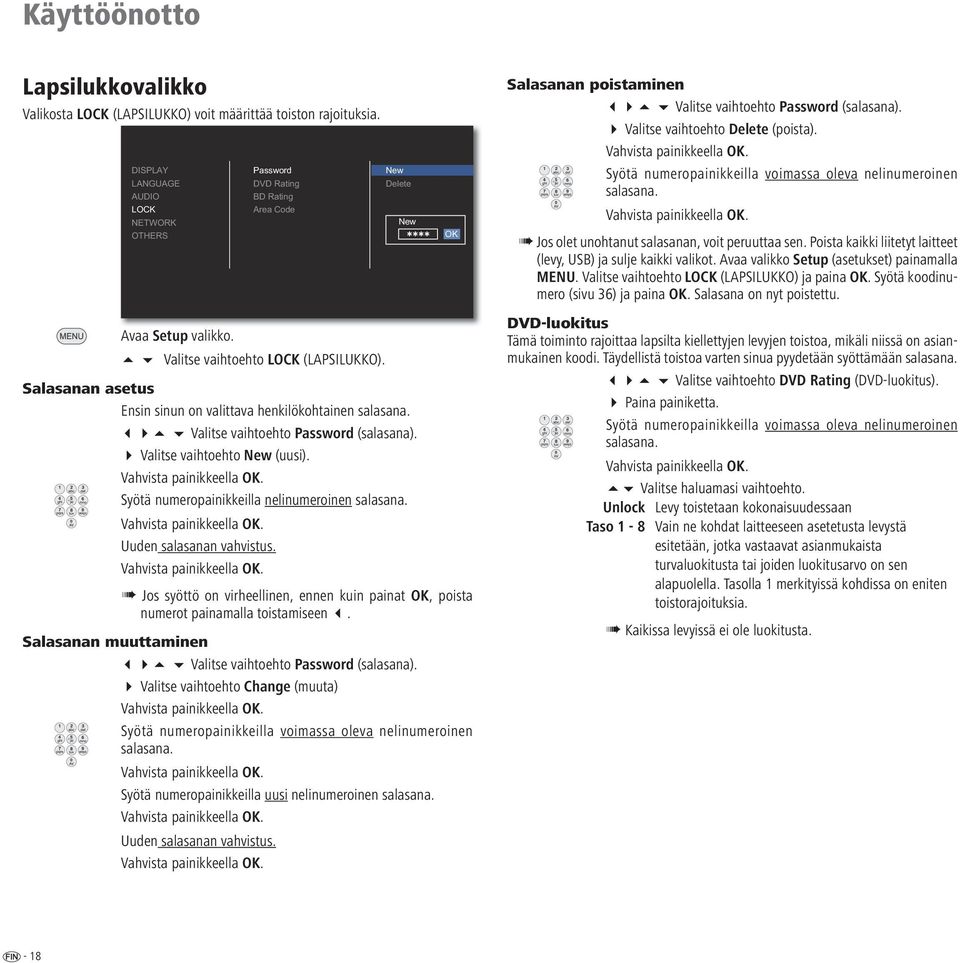

18 Käyttöönotto Lapsilukkovalikko Valikosta LOCK (LAPSILUKKO) voit määrittää toiston rajoituksia. DISPLAY LANGUAGE AUDIO LOCK NETWORK OTHERS Password DVD Rating BD Rating Area Code New Delete New OK Salasanan poistaminen Valitse vaihtoehto Password (salasana). Valitse vaihtoehto Delete (poista). Syötä numeropainikkeilla voimassa oleva nelinumeroinen salasana. Jos olet unohtanut salasanan, voit peruuttaa sen. Poista kaikki liitetyt laitteet (levy, USB) ja sulje kaikki valikot. Avaa valikko Setup (asetukset) painamalla MENU. Valitse vaihtoehto LOCK (LAPSILUKKO) ja paina OK. Syötä koodinumero (sivu 36) ja paina OK. Salasana on nyt poistettu. Avaa Setup valikko. Valitse vaihtoehto LOCK (LAPSILUKKO). Salasanan asetus Ensin sinun on valittava henkilökohtainen salasana. Valitse vaihtoehto Password (salasana). Valitse vaihtoehto New (uusi). Syötä numeropainikkeilla nelinumeroinen salasana. Uuden salasanan vahvistus. Jos syöttö on virheellinen, ennen kuin painat OK, poista numerot painamalla toistamiseen. Salasanan muuttaminen Valitse vaihtoehto Password (salasana). Valitse vaihtoehto Change (muuta) Syötä numeropainikkeilla voimassa oleva nelinumeroinen salasana. Syötä numeropainikkeilla uusi nelinumeroinen salasana. Uuden salasanan vahvistus. DVD- luokitus Tämä toiminto rajoittaa lapsilta kiellettyjen levyjen toistoa, mikäli niissä on asianmukainen koodi. Täydellistä toistoa varten sinua pyydetään syöttämään salasana. Valitse vaihtoehto DVD Rating (DVD-luokitus). Paina painiketta. Syötä numeropainikkeilla voimassa oleva nelinumeroinen salasana. Valitse haluamasi vaihtoehto. Unlock Levy toistetaan kokonaisuudessaan Taso 1-8 Vain ne kohdat laitteeseen asetetusta levystä esitetään, jotka vastaavat asianmukaista turvaluokitusta tai joiden luokitusarvo on sen alapuolella. Tasolla 1 merkityissä kohdissa on eniten toistorajoituksia. Kaikissa levyissä ei ole luokitusta. - 18

19 Käyttöönotto BD- luokitus Tämä toiminto rajoittaa lapsilta kiellettyjen Blu-ray-levyjen toistoa, mikäli niissä on asianmukainen koodi. Täydellistä toistoa varten sinua pyydetään syöttämään salasana. Valitse vaihtoehto BD Rating (BD-luokitus). Paina painiketta. Syötä numeropainikkeilla voimassa oleva nelinumeroinen salasana. Syötä numeropainikkeilla ikäluokituksen vapautuksen kolminumeroinen koodi (löydät koodin Blu-ray-levystä tai sen mukana tulleesta materiaalista). 255 Levyllä oleva video esitetään kokonaisuudessaan Vain ne kohdat laitteeseen asetetusta levystä esitetään, jotka vastaavat asianmukaista turvaluokitusta tai joiden luokitusarvo on sen alapuolella. Koodilla "0" merkityissä kohdissa on eniten toistorajoituksia. Kaikissa levyissä ei ole luokitusta. Area Code (Maakoodi) Hyödyntääksesi levyn toistorajoituksia syötä kyseisen maan maakoodi (lista sivulla 37). Valitse vaihtoehto Area Code (maakoodi). Paina painiketta. Syötä voimassa oleva nelinumeroinen salasana numeropainikkeilla. Valitse haluamasi koodi. 19 -

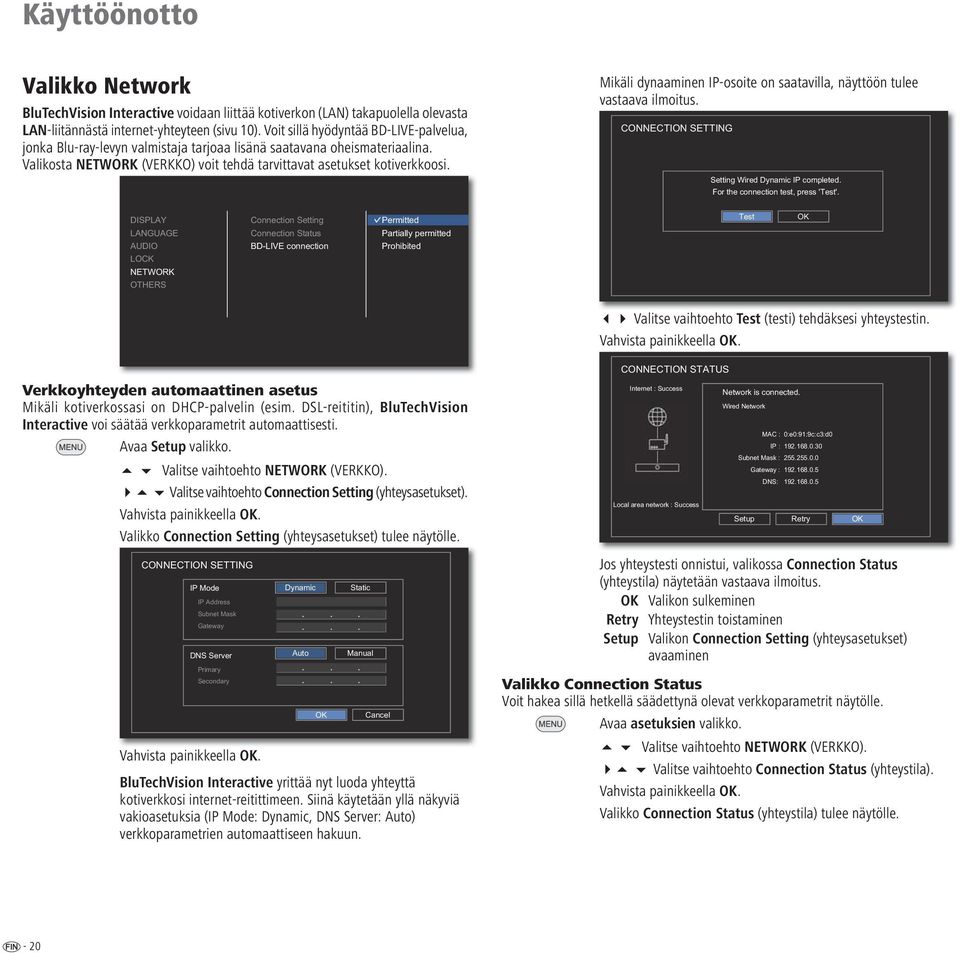

20 Käyttöönotto Valikko Network BluTechVision Interactive voidaan liittää kotiverkon (LAN) takapuolella olevasta LAN-liitännästä internet-yhteyteen (sivu 10). Voit sillä hyödyntää BD-LIVE-palvelua, jonka Blu-ray-levyn valmistaja tarjoaa lisänä saatavana oheismateriaalina. Valikosta NETWORK (VERKKO) voit tehdä tarvittavat asetukset kotiverkkoosi. Mikäli dynaaminen IP-osoite on saatavilla, näyttöön tulee vastaava ilmoitus. CONNECTION SETTING Setting Wired Dynamic IP completed. For the connection test, press 'Test'. DISPLAY LANGUAGE AUDIO LOCK NETWORK OTHERS Connection Setting Connection Status BD-LIVE connection Permitted Partially permitted Prohibited Test OK Valitse vaihtoehto Test (testi) tehdäksesi yhteystestin. Verkkoyhteyden automaattinen asetus Mikäli kotiverkossasi on DHCP-palvelin (esim. DSL-reititin), BluTechVision Interactive voi säätää verkkoparametrit automaattisesti. Avaa Setup valikko. Valitse vaihtoehto NETWORK (VERKKO). Valitse vaihtoehto Connection Setting (yhteysasetukset). Valikko Connection Setting (yhteysasetukset) tulee näytölle. CONNECTION STATUS Internet : Success Network is connected. Wired Network MAC : 0:e0:91:9c:c3:d0 IP : Subnet Mask : Gateway : DNS: Local area network : Success Setup Retry OK CONNECTION SETTING IP Mode Dynamic Static IP Address Subnet Mask Gateway DNS Server Primary Secondary Auto OK Manual Cancel BluTechVision Interactive yrittää nyt luoda yhteyttä kotiverkkosi internet-reitittimeen. Siinä käytetään yllä näkyviä vakioasetuksia (IP Mode: Dynamic, DNS Server: Auto) verkkoparametrien automaattiseen hakuun. Jos yhteystesti onnistui, valikossa Connection Status (yhteystila) näytetään vastaava ilmoitus. OK Valikon sulkeminen Retry Yhteystestin toistaminen Setup Valikon Connection Setting (yhteysasetukset) avaaminen Valikko Connection Status Voit hakea sillä hetkellä säädettynä olevat verkkoparametrit näytölle. Avaa asetuksien valikko. Valitse vaihtoehto NETWORK (VERKKO). Valitse vaihtoehto Connection Status (yhteystila). Valikko Connection Status (yhteystila) tulee näytölle. - 20

21 Käyttöönotto Verkkoyhteyden manuaalinen asetus Verkkoparametrit voidaan (esim. kun kotiverkossasi ei ole DHCP-palvelinta) säätää kiinteiksi manuaalisesti. Avaa asetuksien valikko. Valitse vaihtoehto NETWORK (VERKKO). Valitse vaihtoehto Connection Setting (yhteysasetukset). Valikko Connection Setting (yhteysasetukset) tulee näytölle. Näkyviin tulee ilmoitus, jos kiinteä IP-osoite on saatavilla. CONNECTION SETTING Setting Wired Static IP completed. For the connection test, press 'Test'. Test OK CONNECTION SETTING IP Mode Dynamic Static IP Address Subnet Mask Gateway DNS Server Auto Manual Primary Secondary Valitse vaihtoehto Test (testi) tehdäksesi yhteystestin. CONNECTION STATUS Internet : Success Network is connected. Wired Network OK Cancel Valitse vaihtoehto IP Mode: Static (IP-tila: staattinen). Syötä IP Address (IP-osoite), Subnet Mask (aliverkon peite) ja Gateway (reititin) Assist-kaukosäätimen numeronäppäimistä. Valitse vaihtoehto DNS Server : Manual. Syötä Primary ja tarvittaessa Secondary DNS Server-osoite (ensisijainen ja toissijainen DNS-palvelin) Assistkaukosäätimen numeropainikkeista. Valitse vaihtoehto OK. BluTechVision Interactive yrittää nyt luoda yhteyttä säädetyillä parametreillä kotiverkkosi internet-reitittimeen. Local area network : Success MAC : IP : Subnet Mask : Gateway : DNS: Setup 0:e0:91:9c:c3:d Retry Jos yhteystesti onnistui, valikossa Connection Status (yhteystila) näytetään vastaava ilmoitus. OK Valikon sulkeminen Retry Yhteystestin toistaminen Setup Valikon Connection Setting (yhteysasetukset) avaaminen BD-LIVE-yhteys Voit määrittää, saako BluTechVision Interactive -laitteesi luoda internet-yhteyden BD-LIVE-palveluun (sivu 28). Avaa Setup valikko. Valitse vaihtoehto NETWORK (VERKKO). Valitse vaihtoehto BD-LIVE connection (BD-LIVE-yhteys). Permitted BD-LIVE on kaikin osin sallittu Partially permitted BD-LIVE on sallittu vain siltä osin, mihin on käyttäjäsertifikaatti. Prohibited BD-LIVE on estetty OK 21 -

22 Käyttöönotto Valikko Others BD-muistin valinta Voit säätää, tuleeko BluTechVision Interactive -laitteesi käyttää ladattaviin tiedostoihin BD-LIVE-palvelun käytössä integroitua muistia (sivu 36) tai vaihtoehtoisesti USB-muistia. Avaa Setup valikko. Valitse vaihtoehto OTHERS (MUUT). Valitse vaihtoehto BD Storage Select (BD-muistin valinta). DISPLAY LANGUAGE AUDIO LOCK NETWORK OTHERS BD Storage Select BD Storage Clear DivX VOD Factory Set Built-In Storage USB Storage Built-In Storage Käytetään BluTechVision Interactive -laitteeseen integroitua muistia USB Storage Käytetään BluTechVision Interactive -laitteeseen liitettyä USB-muistia USB-muistin tiedostojärjestelmä täytyy olla formatoitu muotoon FAT32 tai NTFS. DivX-rekisteröintikoodi Saat DivX VOD (Video On Demand) rekisteröintitunnisteen elokuvien lainausta ja ostoa varten DivX VOD -asiakaspalvelusta. Avaa Setup valikko. Valitse vaihtoehto OTHERS (MUUT). Valitse vaihtoehto DivX VOD. DivX Reg. Code Laitteessa voimassa oleva rekisteröintikoodi tulee näkyviin. Voit rekisteröityä internetissä sivulla vod. divx.com VOD-palveluun. Sivuilta saat myös lisätietoa käytöstä. Deactivate Laitteessasi voimassa oleva uloskirjauskoodi tulee näkyviin. Kaikkia DivX VOD -palvelusta hankittuja elokuvia voi toistaa vain tällä laitteella. Factory Set (Oletusasetukset) Voit palauttaa laitteen oletusasetukset. Avaa Setup valikko. Valitse vaihtoehto OTHERS (MUUT). Valitse vaihtoehto Factory Set (oletusasetukset). Vahvista varmistuskysely vastaamalla Yes (kyllä). BD-muistin poistaminen Voit poistaa BD-LIVE-palvelua (sivu 28) varten tallennetut integroidun muistin tai vaihtoehtoisesti liitetyn USB-muistin tiedot. Avaa Setup valikko. Valitse vaihtoehto OTHERS (MUUT). Valitse vaihtoehto BD Storage Clear (BD-muistin poistaminen). Built-In Storage BluTechVision Interactive -laitteeseen integroitu muisti tyhjennetään USB Storage BD-LIVE-tiedot, jotka ovat BluTechVision Interactive -laitteeseen liitetyssä USB-muistissa, poistetaan Vahvista varmistuskysely vastaamalla Yes (kyllä). - 22

23 Levyjen toisto Edellytykset Jos olet suorittanut lukujen "Asentaminen", " Liitäntä" ja "Käyttöönotto" tärkeimmät vaiheet ohjeiden mukaisesti, kytke BluTechVision Interactive sekä siihen liitetyt laitteet päälle. Toistettavat levyt Käytä vain yleisiä standardeja vastaavia levyjä. Tunnistat ne niissä olevasta logosta. Levytyyppi Tallennusmuoto Blu-ray Aluekoodi Videotila B / KAIKKI BD-RE/BD-R * - DVD-video Aluekoodi Videotila 2 / ALL Sisällysluettelo Audio + video (elokuva) Audio + video (elokuva) DVD±RW/DVD±R * Videotila Audio + video (elokuva) Audio CD * Audio CD Audio (CD-DA) CD-RW/CD-R * * vain viimeistellyt levyt Audio CD (CD-DA) Audio Levyn koko 12 cm (5 ) 12 cm (5 ) 12 cm (5 ) 12 cm (5 ) Aluekoodi (maakoodi) Tämän soittimen aluekoodi on painettu laitteen takapuolelle. Tällä aluekoodilla tai aluekoodilla "ALL" (KAIKKI) voidaan toistaa vain BD-ROM- tai DVD-levyjä. Joidenkin DVD-levyjen nimilapussa oleva aluekoodi kertoo, mikä DVD-soitin voi toistaa kyseistä levyä. Jos käytät muunlaisia levyjä, television kuvaruutuun tulee näkyviin vikailmoitus. Joistakin DVD-levyistä puuttuu aluekoodin ilmoittava nimilappu, vaikka niitä ei voi toistaa kaikilla alueilla. Tässä käyttöohjeessa käytetyt symbolit BD Blu-ray-levy DVD-V DVD-video-levy CD Audio-CD DivX DivX-tiedostot MP3 MP3-tiedostot WMA WMA-tiedostot JPEG JPEG-tiedostot Levyjen käsittely Älä kosketa levyn toistopuolta. Ota kiinni levyn reunoista välttääksesi koskettamasta levyn pintaa sormilla. Älä kiinnitä levyn kummallekaan puolelle paperia tai teippiä. Levyjä ei voi soittaa, jos levy on vahingoittunut tai jos esimerkiksi kosteus on liannut soittimen linssiä. Jos kirjoitat levyn PC:n avulla, levyä ei ehkä voida toistaa sen luomiseen käytetyn sovellusohjelmiston asetuksista johtuen, vaikka levyn formaatti olisikin laitteeseen soveltuva. (Lisätietoja saat ohjelmistovalmistajalta.) Riippuen tallennuslaitteesta tai CD-R/RW (tai DVD±R/±RW-) -levystä ei joitakin CD-R/RW (tai DVD±R/±RW) -levyjä voi toistaa tällä laitteella. Älä käytä epätavallisen muotoisia CD-levyjä (esim. sydämenmuotoisia tai kahdeksankulmaisia). Ne voivat aiheuttaa toimintahäiriöitä tai vaurioita. Levyssä olevat sormenjäljet ja naarmut voivat häiritä toistoa. Käsittele levyjä varoen. Levyn laittaminen sisään BluTechVision Interactive -laitteen levylokero on etupaneelin takana (sivu 6). Avataksesi levylokeron paina laitteen painiketta Aseta levy lokeroon. Levyn nimilappupuoli osoittaa tällöin ylöspäin. Paina painiketta uudestaan, jolloin levylokero sulkeutuu. Levyn poisto Kun haluat poistaa levyn, paina painiketta uudestaan. 23 -

24 Levyjen toisto Toisto yleisesti BluTechVision Interactive aloittaa levyn lukemisen. Näytössä näkyy tällöin READ. Levytyypistä riippuen toisto käynnistyy automaattisesti tai näkyviin tulee levyvalikko. Noudata kuvaruudussa näkyviä ohjeita ja ota huomioon levyn tiedot. Valitse otsikko. OK Käynnistä toisto. Toisto Käynnistä toisto/jatka toistoa. Keskeytys Keskeytä toisto. Lyhyt painallus: seuraava luku. Lyhyt painallus: edellinen luku. Pysäytys Lopeta toisto painamalla 2 x. Otsikkovalikon näyttö. Chapter 1/8 1/12 00:01:24 1 MP3 2/0CH Off 1/4 Haku BD DVD-V DivX CD Valitse hakusuunta ja -nopeus: Pitkä painallus: kelaus taaksepäin. Lisää toistonopeutta taaksepäin painamalla painiketta yhä uudelleen. Pitkä painallus: kelaus eteenpäin. Lisää toistonopeutta eteenpäin painamalla painiketta yhä uudelleen. Nopeus ja suunta osoitetaan nuolilla. Päätä hakutoiminto ja jatka toistoa. Pysähdyskuva ja kuva-kuvalta-toisto BD DVD-V DivX Keskeytys Keskeytä toisto. Keskeytys Paina uudestaan: Selaa kuva kuvalta eteenpäin. Jatka toistoa. Toistonopeus BD DVD-V Keskeytys: Keskeytä toisto. Pitkä painallus: kytke aikatoistonopeustila pysähdyksen aikana. Valitse aikatoistonopeus: 1/16, 1/8, 1/4, 1/2 (eteenpäin). Päätä aikanopeustoiminto ja jatka toistoa. Otsikkovalikosta voit - mikäli sillä hetkellä toistettava DVD tukee sitä - säätää eri vaihtoehdoista, kuten esim. otsikoista, kappaleista tai tekstityksistä valintaluettelon. Valitse vaihtoehto. Säädä valinta. Vahvista painamalla OK. Jos levyn lapsilukkotaso on suurempi kuin elokuvan luokituksessa asetettu arvo, on syötettävä salasana (katso Luokitus sivulla 18). Uudelleentoisto BD DVD-V CD MP3 DivX Paina useaan kertaan valitaksesi uudelleentoistotavan. Toisto satunnaisessa järjestyksessä Toistaa valitun alueen (sivu 26) Chapter Toistaa uudestaan nähdyn/kuullun luvun Title Toistaa uudestaan nähdyn/kuullun otsikon Toistaa uudestaan valittuna olevan kappaleen Toistaa uudestaan kaikki levyllä olevat otsikot/kappaleet Off Ei toisteta uudestaan - 24

25 Levyjen toisto Levyn toisto Saat sisään laitetun levyn kautta kuvaruudulle näkyviin eri tietoja. Avaa otsikkovalikko toiston aikana. Luvun/kappaleen valitseminen BD DVD-ALL Jos otsikossa on useampia lukuja/kappaleita, voit seuraavalla tavalla valita jonkin toisen luvun/toisen kappaleen: Chapter 1/8 1/12 00:01:24 1 MP3 2/0CH Off 1/4 P+ tai P- toiston aikana valitaksesi seuraavan luvun/seuraavan kappaleen tai palataksesi toistettavan luvun/kappaleen alkuun. Paina P- kaksi kertaa lyhyesti palataksesi edelliseen lukuun/kappaleeseen. Aika (toisto alkaen...) BD DVD-V DivX Toiminnon Aika avulla voit valita levyn toiston aloitusajan mielesi mukaan. Avaa otsikkovalikko DVD-V. Valitse haluamasi toiminto. Title Senhetkinen otsikko- (tai kappale-)numero/otsikoiden kokonaismäärä Chapter Senhetkisen luvun numero/lukujen kokonaismäärä Time Kulunut toistoaika, siirry ajan kohdalle painamalla OK Audio Valitut äänimuodot, elokuvan kieli ja audiokanavat Subtitle Valittu tekstitys Angle Valittu kuvakulma/kuvakulmien kokonaismäärä Otsikon valitseminen BD DVD-V DivX Avaa otsikkovalikko. Valitse otsikko. Valitse otsikkonumero. OK Käynnistä valitun otsikon toisto. Otsikon valitseminen CD DivX MP3 JPEG P+ toiston aikana valitaksesi seuraavan otsikon/seuraavan kuvan tai P- palataksesi toistettavan otsikon alkuun. Aika-kenttään tulee näkyviin toistettavan levyn siihen asti kulunut toistoaika. Valitse Aika. Syötä aika muodossa hh:mm:ss. OK Toisto käynnistetään syötettynä ajankohtana. Digitaaliset ääniformaatit, elokuvan kieli ja audiokanavat BD DVD-V DivX Tästä voit valita digitaalisen ääniformaatin yhdessä elokuvan kielen kanssa. Avaa otsikkovalikko. Valitse Audio. Valitse toinen kieli elokuvaan tai toinen ääniformaatti (DVD-V DivX) - jos sellainen on. Tekstitys BD DVD-V DivX Avaa otsikkovalikko. Valitse Tekstitys. Valitse haluamasi tekstityskieli - jos sellainen on. Paina P- kaksi kertaa lyhyesti palataksesi edelliseen otsikkoon. 25 -

26 1 Levyjen toisto Kuvakulma BD DVD-V Jos DVD-levyllä on kohtauksia, jotka on kuvattu eri kuvakulmista, voit vaihtaa toiston aikana toiseen kuvakulmaan. Avaa otsikkovalikko. Valitse Kuvakulma. Valitse haluamasi kuvakulma - jos sellainen on. Kuvakulman numero tulee näkyviin. Kuvaruudussa näkyy kamerasymboli sellaisten kohtausten kohdalla, jotka on kuvattu eri kuvakulmista. Merkit BD DVD-V Voit aloittaa toiston tallennetusta merkistä (marker). Enintään yhdeksän merkkiä Merkit voidaan tallentaa. Sininen painike Paina toiston aikana lyhyesti: merkin asetus Pitkä painallus: merkkien näyttö. Zoom BD DVD-V Zoomaus-toiminnon avulla voit suurentaa videon kuvaa toiston aikana ja liikkua suurennetussa kuvassa. Avaa zoomin näyttö. Keltainen painike zoomaus ulospäin Vihreä painike zoomaus sisäänpäin Siirrä kuvaleikettä painikkeilla. Sulje zoomin ikkuna. Zoomaustoiminto ei toimi mm. tiettyjä levyjä käytettäessä. Levyvalikko BD DVD-V Video-levyissä on useimmiten omat valikot. Hae Levyvalikko esiin. Valitse haluamasi vaihtoehto. Vahvista painamalla OK. Poistu levyvalikosta DVD. 01:34:16 02:54: Move OK Select 9 Select Marker Delete Kelaus taaksepäin/eteenpäin, Valitse haluamasi merkki. OK Toisto käynnistetään valitusta merkistä. Käynnistä toisto halutusta merkistä. Alueen uudelleentoisto (A-B) BD DVD-V Paina toistettavan alueen alussa painiketta niin monta kertaa, kunnes symboli näkyy: Paina toistettavan alueen lopussa OK. Viimeisten levyasetusten muistaminen BD DVD-V BluTechVision Interactive muistaa viimeksi toistetun levyn (Blu-ray-levy, video- DVD) viimeiseksi toistetun kohdan. Viimeisen kohdan paikka säilyy muistissa, vaikka levy on poistettu laitteesta tai laite on kytketty pois päältä (tai valmiustilaan). Kun levy asetetaan uudestaan sisään, tallennettu kohta toistetaan automaattisesti. Keltainen painike Valitun merkin poistaminen. Merkkien näytön sulkeminen. - 26

27 Levyjen toisto Levyvalikko BD Joissakin levyissä on valikkoja, joiden avulla voit esimerkiksi säätää elokuvan äänen tai tekstityksen kielen tai valita tiettyjä kohtauksia. Levyn mukana voi tulla myös elokuvan lisämateriaalia. Tällaisten valikkojen rakenne riippuu levystä. Valitse POP-UP-M Pop-Up-/levyvalikko. Esimerkki: Kuvatila Voit toiston aikana tehdä kuvaruutunäkymään erilaisia säätöjä. Avaa valikko Picture Mode (kuvatila). Picture Mode Mode Default User setting Contrast 25 Brightness 25 Sharpness 25 Saturation 25 Red Green Blue Cyan Magenta Yellow Dynamic Contrast Block NR Mosquito NR Black Level Low Off Off Default Close Scene selection Language Extras Levystä riippuen ko. valikkoa ei välttämättä ole. Silloin tällä painikkeella ei ole toimintoa. Valitse valikkokohta. Vahvista painamalla OK. Valikkotoiminnot voi mahdollisesti valita väripainikkeiden avulla. Sulje POP-UP-M Pop-Up-/levyvalikko. Valitessasi Default (oletus) voit tehdä seuraavat säädöt: Valitse/säädä vaihtoehto. Block NR Pakkausvirheiden vähentäminen Mosquito NR Näkyvien kuvareunojen välkkymisen vähentäminen Black Level Musta-arvon säätö Kun valitset User setting (käyttäjäasetukset), voit lisäksi tehdä yksityiskohtaisia säätöjä kuvaruutunäkymään: Contrast Kontrastin säätö Brightness Kuvan kirkkauden säätö Sharpness Kuvan ääriviivojen terävyyden säätö Saturation Värien kylläisyyden säätö Red Punaisen väriosuuden säätö Green Vihreän väriosuuden säätö Blue Sinisen väriosuuden säätö Cyan Syaani-väriosuuden säätö Magenta Magenta-väriosuuden säätö Yellow Keltaisen väriosuuden säätö Dynamic Contrast Dynaamisen kontrastin säätö Sulje valikko Picture Mode (kuvatila). 27 -

28 Levyjen toisto BD-LIVE BluTechVision Interactive tukee BD-LIVE-toimintoa. Sen avulla voit hyödyntää interaktiivisia aihesisältöjä, joita jotkut Blu-ray-levyjen valmistajat tarjoavat asiakkailleen. Aseta Blu-ray-levy laitteeseen BD-LIVE-toiminnon kanssa. BD-LIVE-toiminto vaatii laajakaistayhteyden. Luo yhteys kotiverkkoosi kuten sivulta 20 alkaen on kuvattu. Aktivoi vaihtoehto, että BluTechVision Interactive -laitteesi saa ottaa online-yhteyden BD-LIVE-palveluun (sivu 21). Valitse tarvittaessa muisti, jolle haluat välitallentaa BD-LIVE- -tiedot (sivu 22). Varmista, että BD-LIVE-aineistolle on tarpeeksi muistitilaa siten, että poistat tallennettuna olevia vanhempia tietoja käytettävästä BD-LIVE-muistista (sivu 22). Jos BluTechVision Interactive -laitteen sisäinen muisti ei riitä, voit liittää myös ulkoisen USB-muistivälineen, jossa on 1 GB vapaata muistia. Valitse Blu-ray-levyn levyvalikosta BD-LIVE-toiminto. Soitin muodostaa internet-yhteyden sisällön tarjoajaan ja näyttää valintavalikon. Nämä valikot ovat tarjoajan mukaan rakenteeltaan erilaisia ja niissä voi olla mitä erilaisempaa tietoa ja toimintoja, kuten esim. trailereita, pelejä, ajankohtaisia tiedotteita jne. Valitse valikkokohta. Vahvista painamalla OK. Valikkotoiminnot voi mahdollisesti valita väripainikkeiden avulla. Valitut aineistot ladataan (se voi internet-yhteyden nopeuden mukaan kestää muutaman minuutin) ja sen jälkeen ilmestyy kehotus toistoon tai toiminnon käynnistämiseen. Liitettynä olevaa ulkoista USB-muistia ei saa poistaa tiedonsiirron aikana. Pysäytys 2x BD-LIVE-toiminnon sulkeminen. - 28
