1 AutoCAD Electrical - Päivitys Copyright 2016 Future Group

2 AutoCAD Electricalin päivityspaketti sisältää kirjaston keskuskaavioissa (pää-, mittaus- ja ryhmäkeskus) käytettäville piirrosmerkeille. Piirrosmerkit ovat AutoCAD Electricalin attribuuttitietoja sisältäviä blokkeja. Tämä antaa mahdollisuuden ajaa raportteja (esim. osaluettelo) keskuskaavioissa käytetyistä komponenteista sekä käyttää AutoCAD Electricalin älykkäitä komentoja kaavioiden suunnittelun yhteydessä. Päivityspaketti sisältää blokkien lisäksi myös uuden ikonivalikon, png kuvatiedostot ikoneille. Asennuspaketti soveltuu AutoCAD Electrical 2017 versiolle. Komponenttikirjasto kes_sym Komponenttikirjaston kes_sym blokit ovat ns. one-line komponentteja eli tukevat yksiviivaista esitystapaa. Ne erottaa piirikaaviokomponentista WDTYPE attribuutin ja blokin nimen perusteella (one-line komponentin blokin nimen pääte _1-). One-line komponentit voidaan halutessa linkittää vastaavaan piirikaaviokomponenttiin mahdollistaen attribuuttitietojen päivityksen automaattisesti piirikaavio- ja one-line komponentin välillä. Päivitys sisältää myös valmiita piirejä - keskuslähtöjä kuten mm. pistorasia-, sulake- ja kontaktorilähdöt. Piirit lisätään normaalisti ikonivalikon kautta. Lisäyksen yhteydessä valitaan optio Move all lines to wire layers jolloin piirin komponentteja yhdistävistä viivoista tulee automaattisesti Electricalin johdintyypejä. AutoCAD Electrical räjäyttää piirin ja komponenteille annetaan nimikkeet piirustuksen asetuksen mukaisesti. Sivu 2

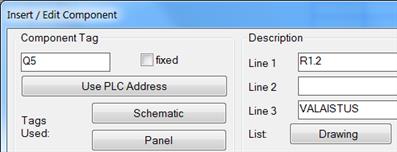

3 Piirustuspohjat ja attribuutit Päivitys sisältää kaksi valmista piirustuspohjaa Keskuskaavio.dwt ja Keskuskaavio2.dwt. Piirustuspohjiin on määritelty valmiiksi kuvatasoja johtimille. Piirustuspohjat sisältävät seuraavat taulukot attribuuttitiedoille: Keskuskaavio.dwt Keskuskaavio2.dwt: Ohjauslähtöjen piirien blokeissa käytetään olemassaolevia AutoCAD Electricalin RATING attribuutteja mihin tiedot määritetään: Ryhmä ja Nimitys tekstit syötetään komponentin Line 1 ja Line 3 riveille. Line 2 on varattu komponentin kuvaukselle: Sivu 3

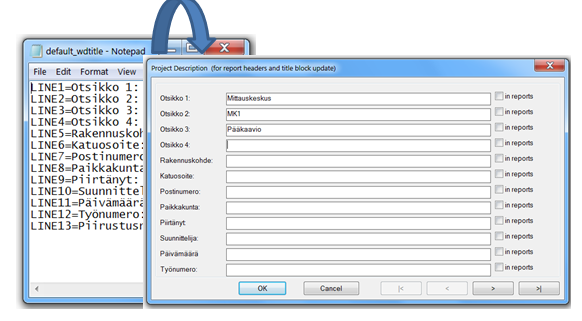

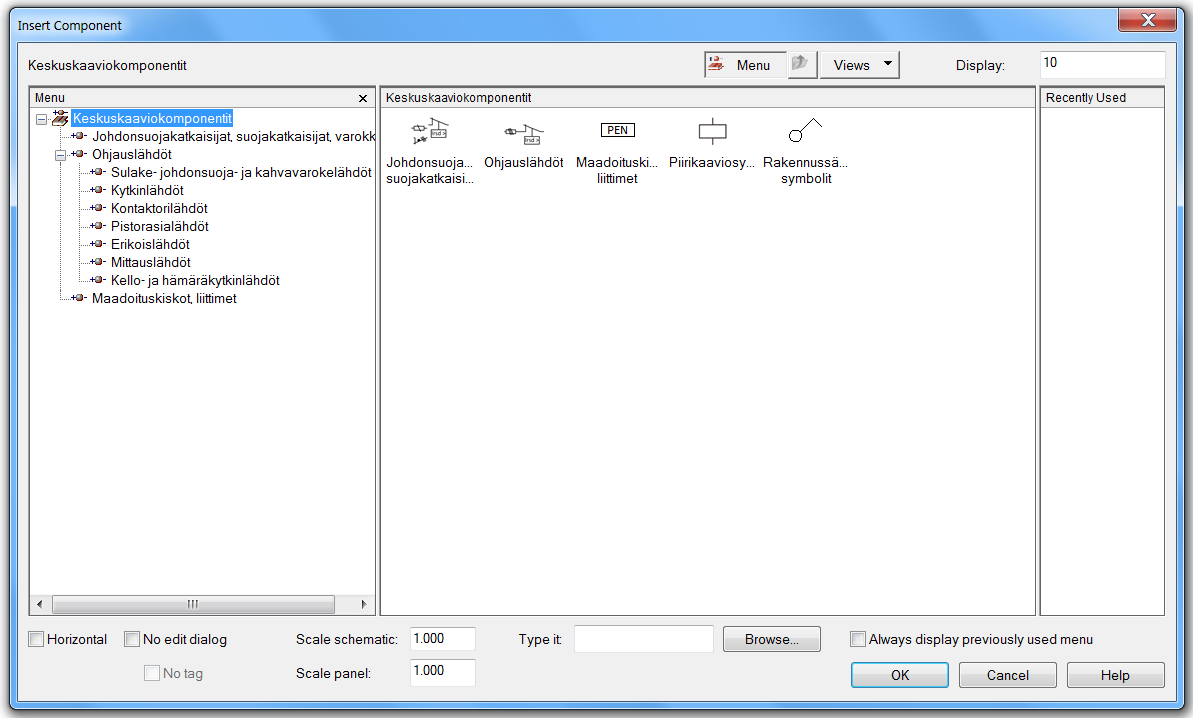

4 Tekstitiedosto piirustuspohjan LINEx tiedoille Tekstitiedosto default_wdtitle.wdl sisältää selvitystekstit em. piirustuspohjien attribuuteille. Nämä tekstit linkitetään käyttöliittymän Project Description dialogi-ikkunaan. Png -ikonitiedostot Images -kansio sisältää png -kuvatiedostot kes_sym hakemiston komponenteille. Kuvatiedoston nimi noudattaa kyseisen blokin nimeä (tiedoston määre *.png). Valmiiden piirien png - kuvatiedostot löytyvät User -alihakemistosta. Ikonivalikko ACE_KESK_MENU.DAT Uusi ikonivalikko sisältää komponentit ryhmiteltynä am. kuvan mukaisesti. Käyttäjä voi muokata ikonivalikon ulkoasua Icon Menu Wizard -työkalulla. Ikonivalikko sisältää painikkeet minkä avulla käyttäjä voi vaihtaa suomenkielisiin piirikaavio- ja rakennussähköistys -valikoihin (mikäli kyseiset menut asennettu). Sivu 4

5 AutoCAD Electricalin muokkaus- ja piirtotoiminnot Tyypillliset AutoCAD Electricalin muokkauskomennot ovat käytettävissä keskuskaavio komponenteilla kuten mm. Edit Component Move Component Delete Component Copy Component Retag Component Copy Catalog Assignment Raportit Raportointi -toiminnoissa voit hyödyntää seuraavia raportteja: Bill of Material - Osaluettelo Missing Bill of Material - Listaus komponenteista joille ei määritelty laitetietoja Component - Komponenttilista AutoCAD Electricalin Import/Export -toiminnot ovat myös käytettävissä. Voit siten viedä esim. piirustuksen komponenttitiedot Exceliin ja muokata niitä taulukossa ja päivittää muuttuneet tiedot takaisin piirustukseen. Sivu 5

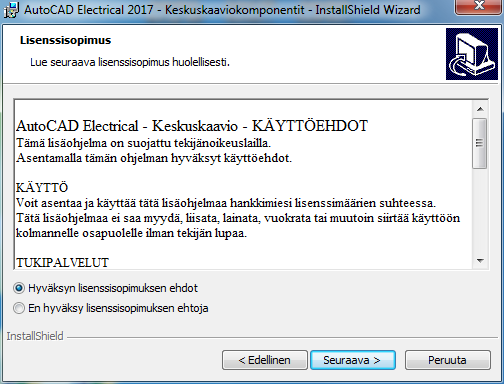

6 Asennus AutoCAD Electrical ohjelmisto täytyy olla asennettuna ennen päivityksen asennusta. Päivitys asennetaan tämän jälkeen työasemalle käyttäjän omilla tunnuksilla. Päivityksen asennus ei vaadi admin -oikeuksia. Aja Keskuskaavio 2017.exe asennustiedosto. Oheinen ikkuna ilmestyy näytölle. Näpsäytä seuraava. Lisenssitiedot Lue ja hyväksy lisenssisopimuksen ehdot. Näpsäytä Seuraava. Sivu 6

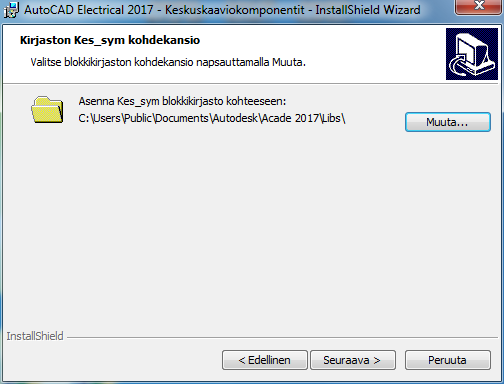

7 Blokkikirjasto Kes_sym Huom! Blokkikirjasto Kes_sym asennetaan oletuksena työpöydälle. Valitse Muuta -painikkeen kautta kansio minne blokkikirjasto asennetaan. Oletushakemisto kirjastoille AutoCAD Electrical 2017 versiossa on: C:\Users\Public\Documents\Autodesk\Acade2017\Libs\ Huom: Piirustuspohjat asennetaan automaattisesti AutoCAD Electricalin Template - hakemistoon. C:\Users\{käyttäjänimi}\AppData\Local\Autodesk\AutoCAD Electrical 2017\ R21.0\enu\Support\Template Valmiit keskuskaaviolähtöjen piirit sekä niiden ikonivalikon kuvatiedostot asennetaan automaattisesti AutoCAD Electricalin User -alihakemistoon: C:\Users\{käyttäjänimi}\AppData\Roaming\Autodesk\ AutoCAD Electrical 2017\R21.0\enu\Support\User Mäppystaulukko LINEx -kuvausteksteille asennetaan automaattisesti AutoCAD Electricalin Proj -hakemistoon. C:\Users\{käyttäjänimi}\Documents\Acade2017\AeData\Proj Huom! Halutessasi otsikkotaulun vastaavuustaulukon käyttöön tietylle projektille niin kopioi default_wdtitle.wdl aina kyseisen projektin päähakemistoon missä projektitiedosto *.wdp sijaitsee. Sivu 7

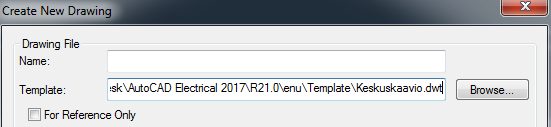

8 Näpsäytä Seuraava ja aloita asennus näpsäyttämällä Asenna -painiketta. Käyttöönotto Kirjastot Määritä polut käytettävälle symbolikirjastolle ja ikonivalikolle AutoCAD Electricalin projektin asetuksissa, oletushakemistot: Schematic Libraries Schematic Icon Menu File C:\Users\Public\Documents\Autodesk\Acade 2017\Libs\Kes_sym C:\Users\käyttäjänimi\AppData\Roaming\ Autodesk\AutoCAD Electrical 2017\ R21.0\enu\Support\ACE_KESK_MENU.DAT Piirustuspohja Valitse käytettävä piirustuspohja piirustuksen luonnin yhteydessä: Sivu 8
