1 Ovazone-Core-T Ovazone-Core-Router Käyttöohje ID7313 V Ohjelmaversiot

2 Sisällysluettelo Esittely...3 Käyttöönotto...4 Käyttö...9 Ylläpito...9 Tekniset tiedot Varoitukset Valmistaja Esittely

3 Esittely Ovazone-Core -T on sisäilmaa mittaava langaton lähetin Nokevalin Ovazone-tuoteperheeseen. Perusmalli Ovazone-Core-T-RH-Lux mittaa lämpötilaa, kosteutta ja valoisuutta. Valoisuusmittauksen tarkoitus on lähinnä mahdollistaa päättely, oleskellaanko huonetiloissa (valot) ja paistaako sinne aurinko; se ei ole tarkka. Kun mallinimeen lisätään CO2, laite mittaa myös hiilidioksidipitoisuutta 2000 ppm asti. Tätä mallia olevan laitteen tarvitsee vähintään kerran viikossa kokea puhdasta ilmaa, jotta se voi kalibroida itsensä. Laite ei siten sovellu tiloihin, joissa oleskellaan yötä päivää; tällaisissa tiloissa hiilidioksidimittaus alkaa näyttää todellista pienempiä lukemia. Laite toimii paristolla, mutta siihen voi tuoda ulkoisen 5 V jännitteen USB-kaapelilla tai kaksinapaisella kaapelilla. Ovazone-Core-Router on anturiton versio laitteesta. Sitä voidaan käyttää toistimena, kun radioverkon kuuluvuus on muuten riittämätön. Ovanet tarkoittaa Nokevalin toisen sukupolven radioverkkoa, joka käyttää Wirepas Connectivity - tekniikkaa ja Nokevalin omia lisäyksiä. Verkko toimii GHz:n kaistalla, jota saa käyttää kaikkialla maailmassa. Tuotenimet alkavat pääsääntöisesti Ovazone-etuliitteellä. Jokainen verkon laite, myös paristokäyttöinen, toimii toistimena auttaen kaukana yhdyskäytävästä olevia laitteita, eli kyseessä on mesh-verkko. Verkossa on mittaustietoa tuottavia solmulaitteita (node) sekä yksi tai useampi yhdyskäytävä (gateway). Yhdyskäytävä liittää verkon muihin järjestelmiin. Nokevalin yhdyskäytävälaitteita ovat mm. Ovazone-Wave-Link ja Ovazone-Cell-Link. Niiden avulla radioverkon tieto välitetään Ovaportpalveluun. Laitteita käyttöön otettaessa jokaiseen on aseteltava sama verkon osoite. Tämä koskee niin solmuja kuin yhdyskäytävääkin. Verkon osoite valitaan väliltä Se tulisi muodostaa satunnaislukugeneraattorilla, jotta todennäköisyys valita vahingossa sama osoite kuin jollain toisella lähistöllä olevalla verkolla olisi mahdollisimman pieni. Oletuksena laitteissa on verkon osoite , mitä voi käyttää, jos muutaman sadan metrin säteellä ei ole muita Ovanet- tai Wirepas Connectivity - verkkoja. Jos kahdella verkolla on tahattomasti sama osoite, solmulaitteet saattavat kytkeytyä väärään verkkoon, jolloin tiedot eivät kuljekaan halutulle yhdyskäytävälle. Jokaisella laitteella on yksilöllinen laiteosoite. Se on tehtaalla valmiiksi asetettu eikä sitä tarvitse muuttaa. Osoite ilmenee yleensä laitteen tyyppikilvestä. Laitteet vaihtavat automaattisesti radiotaajuuttaan etsien sopivia taajuuksia ruuhkaiselta 2.4 GHz:n kaistalta. Kuitenkin käynnistyessään laitteiden on löydettävä verkosta toisia laitteita, mitä varten tarvitaan ennalta sovittu radiotaajuus. Kaikkiin verkon laitteisiin on siten aseteltava sama radiokanava väliltä Yleensä oletuksena oleva kanava 1 käy. Muuta ei radioverkon puolesta laitteisiin tarvitse asetella. Verkko etsii automaattisesti parhaat yhteydet ja päivittää niitä tarvittaessa. Solmujen välinen kantama on avoimessa tilassa luokkaa 200 m ja sisätiloissa joitakin kymmeniä metrejä riippuen rakennusmateriaaleista. Laitteiden sijoittaminen metallipintojen lähelle lyhentää kantamaa. 3 - Esittely

4 Antenni C-moduulin liitin POL-liitin (asetteluun) Valoisuusanturi RF1-merkkivalo RF2-merkkivalo SRV-merkkivalo PWR-merkkivalo B-moduulin liitin Virtakytkin 1 0 Ilmanpaineanturi (optio) Lämpötila- ja kosteusanturi Paristoteline Ulk syöttö 5 V + - A-moduulin liitin USB-liitin Nappi Käyttöönotto Kiinnitys Asenna laite mitattavaan kohteeseen jollakin seuraavista tavoista: Aseta se hyllylle, kaapin päälle tai muulle sopivalle tasolle pystyyn. Ruuvaa seinään kaksi ruuvia, toinen 60 mm ylemmäs kuin toinen ja jätä ne hieman ulkoneviksi. Ripusta laite ruuveihin takaseinän koloista. Kiinnitä seinäpidike kahdella uppokantaruuvilla seinään ja napsauta laite pidikkeeseen. Voit myös tilata erikseen Ovazone-Core-Node-kotelon magneettikiinnikesarjan (tuotekoodi 97407), ruuvata sen laitteen taakse ja kiinnittää itse laitteen teräspintaan. Virransyöttö Jos käytät laitetta paristolla, avaa etukansi painamalla sen yläpäätyä ja vetämällä kantta ulospäin. Aseta D-paristo telineeseen siinä olevan kuvan mukaisesti. Paristo kannattaa asentaa, vaikka käyttäisi ulkoista syöttöä, koska paristoa käytetään automaattisesti sähkökatkojen aikana. Jos haluat syöttää laitetta USB-laturilla, kytke sellainen alareunassa olevaan mikro-usb-liittimeen. 500 ma:n laturi riittää mainiosti. Kun syöttö on käytössä, piirilevyllä palaa vihreä merkkivalo. 4 - Käyttöönotto

5 Vaihtoehtoisesti ulkoisen 5 V tasajännitesyötön voi tuoda jousiliittimen J11 pyöreisiin reikiin mm 2 johtimilla, positiivinen johdin vasemmalle. Kuori johtimia noin 6 mm. Johtimet saa irrotettua työntämällä pienen ruuvitaltan tai muun piikin suorakulmaisiin aukkoihin. Plus tulee vasemmalle. Vihreä merkkivalo piirilevyllä palaa tässäkin tapauksessa. Ulkoisen syötön johtimet voi pujottaa takaseinän kanaviin. Kanavien päissä olevat palat voi irrottaa lyömällä tai vääntämällä. Käynnistys Käännä kyljessä oleva virtakytkin asentoon 1. Merkkivalon PWR tulisi palaa hetken. Asettelu Laite toimii tehdasasetteluillaan, mutta tarvittaessa voit muuttaa asetteluja: Avaa laitteen etukansi painamalla yläpäätyä hieman sisään ja vetämällä kansi irti. Kytke tietokoneeseen Nokeval DCS772-ohjelmointikaapeli ja sen perään POL-3PIN-adapteri. Kytke POL-3PIN-adapteri laitteen piirilevyn kolmepiikkiseen liittimeen J6 eli POL-liittimeen, asennon ei väliä. Käynnistä Mekuwin-ohjelma (saatavana ilmaiseksi Valitse Mekuwinissä Port=DCS772, Protocol=SCL, Baud=9600, Address=0 tai 126, ja klikkaa Direct. Uusi ikkuna aukeaa. Ikkunassa on haaroja eri asetteluille. 5 - Käyttöönotto

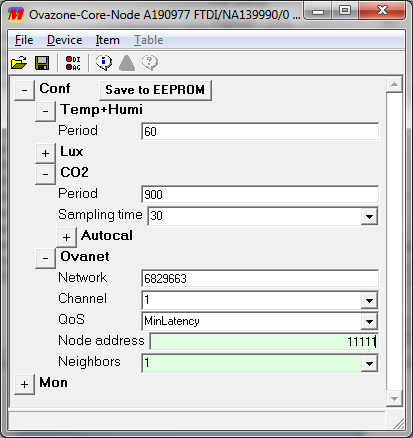

6 Valikkopuu Conf Mon Cal Temperature Temp Temp Humidity Humi Pts Lux Lux Uncal1 Temp+Humi Temp+Humi Barometer Barometer Cal1 Period CO2 CO2 Uncal2 VOC VOC Cal2 Lux Batt[V] Ovanet Batt[%] CalDate Lux ExtPow SN Gain Barometer Switches Barometer Pts CO2 CO2 Uncal1 Period Cal1 Sampling time Uncal2 VOC Autocal Autocal Cal2 Period[h] VOC Base level CO2 Ovanet Period Max adjust Module Time Ovanet Now Ovanet Network NodeAdr Channel UtilType QoS Node address Neighbors Conf-asetukset Temp + Humi -> Period Tämä asetus määrää lämpötilan ja kosteuden mittaus- ja lähetysvälin. Sallittu arvoalue on sekuntia. Todellinen lähetysväli voi vaihdella lievästi. Oletusasetus 240. Tällä asetuksella on suora vaikutus pariston käyttöikään. Vältä turhan lyhyiden lähetysvälien käyttöä, koska se aiheuttaa pariston nopeamman tyhjenemisen. Asettamalla Periodin 0:ksi mittaus poistuu käytöstä. Lux Tämä asetus määrää valoisuuden mittaus- ja lähetysvälin samalla tavoin kuin edellinen asetus. CO2 -> Period Katso kohtaa Temp + Humi -> Period CO2 -> Sampling time Tämä asetus määrää kuinka monen sekunnin ajan CO2-pitoisuutta mitataan. Mitä suurempi arvo, sitä vähemmän kohiseva lukema, mutta paristo kuluu nopeammin. Sopiva arvo on 30 sekuntia. CO2 -> Autocal -> Period (h) Tämä asetus määrää kuinka monen tunnin välein laite suorittaa itsekalibroinnin. Hyvä Period-asetus on 192 tuntia eli reilu viikko, tämän laitteen kello kun ei ole tarkka. CO2 -> Autocal -> Base level Laite katsoo alimman mittauslukeman jaksolta ja jos se eroaa tästä asetuksesta, laite korjaa tulevia lukemia tarvittavan määrän alas- tai ylöspäin. Tätä tarkoittaa itsekalibrointi. Base level on tyypillisesti 400, eli puhtaan ilman pitoisuus tai hiukan enemmän. CO2 -> Autocal -> Max adjust Tämä asetus rajoittaa kerralla tehtävän korjauksen suuruutta. Hyvä arvo on Käyttöönotto

7 CO2 -> Manucal Tällä valikolla voi käsin kalibroida CO2-mittauksen offsetin. Aseta todellinen CO2-pitoisuus ja paina Now-nappia. Odota tovi, jotta mittauslukema päivittyy. VOC -> Period Katso kohtaa Temp + Humi -> Period Ovanet -> Network Tämä asetus määrittää Ovanet-verkon osoitteen. Sen tulee olla sama kaikilla saman radioverkon laitteilla yhdyskäytävälaite mukaan lukien. Oletus Ovanet -> Channel Tämä asetus määrittää Ovanet-verkon kanavan. Sen tulee olla sama kaikilla saman radioverkon laitteilla yhdyskäytävälaite mukaan lukien. Oletus 1. Ovanet -> Auth ja Cipher Tähän voi asettaa salausavaimet, jos haluaa salatun radioverkon. Samat avaimet on tietysti oltava kaikissa laitteissa yhdyskäytävälaitetta myöten. Seuraavalla asetteluistunnolla avaimet eivät näy, vaan arvona on kolme tähteä, jos avain on asetettu, tai tyhjä jos ei ole. Avain voi olla mikä vain sana tai merkkijono. Sen voi antaa myös heksadesimaalisena laittamalla 0x ja 32 merkkiä. Ovanet -> QoS Tähän asetukseen ei kannata koskea ellei Nokeval tuki näin käske tehdä. Ovanet -> Node address Tässä näkyy tämän laitteen yksilöllinen osoite, sama kuin tyyppikilvessä. Osoitetta ei voi tästä muuttaa. Ovanet -> Neighbors Tässä näkyy laitteen naapurimäärä eli moneenko muuhun laitteeseen tämä on verkottunut. Mon-valikko Mon(itor)-valikossa voi mm. katsoa mittauslukemia. Mon -> Temperature Lämpötilamittauslukema C. Mon -> Humidity Suhteellisen kosteuden mittauslukema %RH. Mon -> Lux Valoisuusmittauslukema lx. Mon -> Barometer Ilmanpainemittauslukema. Tämä ei ole vielä käytössä. Mon -> CO2 Hiilidioksidipitoisuuslukema ppm. Mon -> VOC VOC-mittauslukema. Tämä asetus ei ole vielä käytössä. Mon -> Batt[V] Paristojännite voltteina. Mon -> Batt[%] Pariston jäljellä oleva arvioitu kapasiteetti prosentteina. 7 - Käyttöönotto

8 Mon -> ExtPow Onko ulkoinen syöttö kytketty. Mon -> Switches Kytkimien tila, valmistajan tuotantotestauskäyttöön. Cal-valikko Cal-valikossa olevat asetukset ovat vain valmistajan käyttöön, eikä niitä käydä läpi tässä ohjeessa. Käyttö Ovaportin kanssa Laite lähettää mittaustulokset omalla laiteosoitteellaan, käyttäen kanavia seuraavasti: Kanava Suure Yksikkö 1 Lämpötila C 2 Suhteellinen kosteus %RH 3 Valoisuus lx 4 Ilmanpaine mbar 5 Hiilidioksidipitoisuus ppm 6 VOC ppm 8 - Käyttöönotto

9 Käyttö Käynnistys ja sammutus Jos laitetta ei tarvita vähään aikaan, sammuta se siirtämällä kyljessä oleva virtakytkin asentoon 0. Laite ei enää mittaa eikä lähetä mittaustuloksia. Laite ei enää osallistu radioverkon toimintaan, mikä voi vaikuttaa muiden verkon laitteiden kuuluvuuteen. Käynnistä laite tarvittaessa siirtämällä virtakytkin asentoon 1. Laite mittaa heti kaikki suureet ja lähettää ne. Jos laitetta ei käytetä kuukausiin, on suositeltavaa poistaa paristo. Merkkivalot ja testitilat Normaalisti merkkivalot ovat kokonaan sammuneina, jotta laite ei herätä huomiota. (Ohjelmistoversiossa ennen V1.0 PWR vilkahtelee koko ajan.) Laitteen alapäädyssä on syvennyksessä nappi, jota voi painaa esim. kuulakärkikynällä. Painamalla nappia kerran, laite polttaa merkkivaloja viisi sekuntia ja ilmaisee niiden värillä eri osioiden tilan: RF1 RF2 SRV PWR Ei käytössä (paitsi kuuluvuuskartoitustilassa). Ovanet-radioverkko. Vihreänä = OK. Punaisena = ongelma. Jos punainen, tarkista, että vastaanotin tai reitittävä laite on riittävän lähellä. Ellei se auta, tarkista, että kaikissa laitteissa on sama verkon osoite ja kanava. Anturit. Vihreänä = OK. Punaisena = ongelma. Jos punainen, katso Mekuwin-ohjelman Diagtoiminnolla, missä anturissa ongelma on. Laite tarvitsee todennäköisesti huoltoa. Virtavalo. Paristokäytöllä vilkahtelee, kun laite herää virransäästötilasta. Ulkoisella syötöllä palaa jatkuvasti. Vihreä = OK, punainen = paristo tyhjä tai puuttuu. Painamalla nappia kahdesti peräperää, laite menee 15 minuutiksi aktiiviseen tilaan, jossa se polttaa merkkivaloja koko ajan ja lähettää mittauslukemia usein. Pois tilasta pääsee painamalla nappia kerran. Vaikkei paineta, laite palaa normaaliin tilaan 15 minuutin kuluttua. Painamalla nappia kolmesti, laite menee kuuluvuuskartoitustilaan. RF1-merkkivalo palaa koko ajan, sen lisäksi jokaista radioverkon naapuria kohti palaa yksi lisämerkkivalo. Merkkivalot ovat vihreitä, jos radioverkko muodostaa yhteyden yhdyskäytävään asti, punaisena muuten. Pois tilasta pääsee painamalla nappia kerran. Vaikkei paineta, laite palaa normaaliin tilaan 15 minuutin kuluttua. Ylläpito Testaa ajoittain merkkivalojen tila painamalla nappia kerran. Jos PWR-merkkivalo palaa punaisena, vaihda uusi paristo LR20 eli D, paitsi jos käytät laitetta ulkoisella syötöllä etkä tarvitse pariston tuomaa varakäyntimahdollisuutta. Jos laitteeseen syttyy muita punaisia valoja, selvitä syy Merkkivalotkappaleen ohjeilla. Jos laitteen sisään kertyy näkyvää pölyä, puhalla se ajoittain paineilmalla pois varoen liian voimakasta suihkua. Kotelon ulkopinnan voi tarvittaessa pyyhkiä pesuaineveteen tai isopropanoliin kostutetulla liinalla, mutta laitteen sisään ei saa mennä tippaakaan nestettä. 9 - Käyttö

10 Tekniset tiedot Ympäristö Varastointilämpötila C ilman paristoa, max 50 C pariston kanssa Käyttölämpötila C Käyttökosteus %RH, ei-kondensoiva Suojausluokka IP30 Kotelomateriaali Muovi (PC+ABS) Yhteensopivuus Ovazone-sarjan laitteet ja Ovaport-palvelu. Mitat Paino Maksimi ulkomitat Sisäinen paristo Tyyppi Pariston kesto Ulkoinen syöttö USB Liitin Noin g mallista riippuen sisältäen seinätelineen ja pariston Korkeus 160 mm Leveys 100 mm Syvyys 45 mm Energizer EN95 tai muu laadukas LR20- eli D-kokoinen 1.5 V alkaliparisto 1-7 vuotta riippuen mallista ja mittaustiheydestä ja radioverkon liikennemäärästä. Tyypillisesti noin 2 vuotta. Mikro-USB-B 5 V 100 ma, ei noudata suspend-toimintoa Ulkoinen syöttö kaapelilla Huom! USB-liittimeen ei saa kytkeä mitään jos ulkoinen syöttö kaapelilla on käytössä. Liitin Jännite Kulutus Jousiliitin mm 2 johtimille, kuoritaan 6 mm 5 V ±0.5 V Keskimäärin noin 5 ma, hetkellisesti max 100 ma (ei koske partikkelimalleja) Radio Antenni Sisäinen antenni Taajuus GHz maailmanlaajuisesti vapaa ISM-taajuusalue Lähetysteho max 5 dbm E.R.P. Avoimen tilan kantama noin 200 m Sisätilan kantama m tyypillisesti Puskurimuistin koko 300 pakettia, vastaten vakio mittausvälillä noin 8-10 h. Lämpötilan mittaus Mittausalue C Tarkkuus ±0,5 C alueella C ±1,5 C alueella C Vasteaika 30 s (63 % askelmuutoksesta) Kosteuden mittaus Mittausalue 0 95 %RH ei kondensoiva Tarkkuus ±5 %RH kun kosteus %RH ja lämpötila C Valoisuusanturi Alue Tarkkuus lx tai laajempi Tarkoitettu ainoastaan valaisimien päällä olon ja aurinkoisen sään tunnistamiseen Hiilidioksidipitoisuuden mittaus (tehdasasenteisella CO2-lisäkortilla) Mittausalue ppm Tarkkuus ±50 ppm + 3% lukemasta 10 - Tekniset tiedot
