1 Lautasniittokoneet Pöttinger NOVACAT / NOVADISC

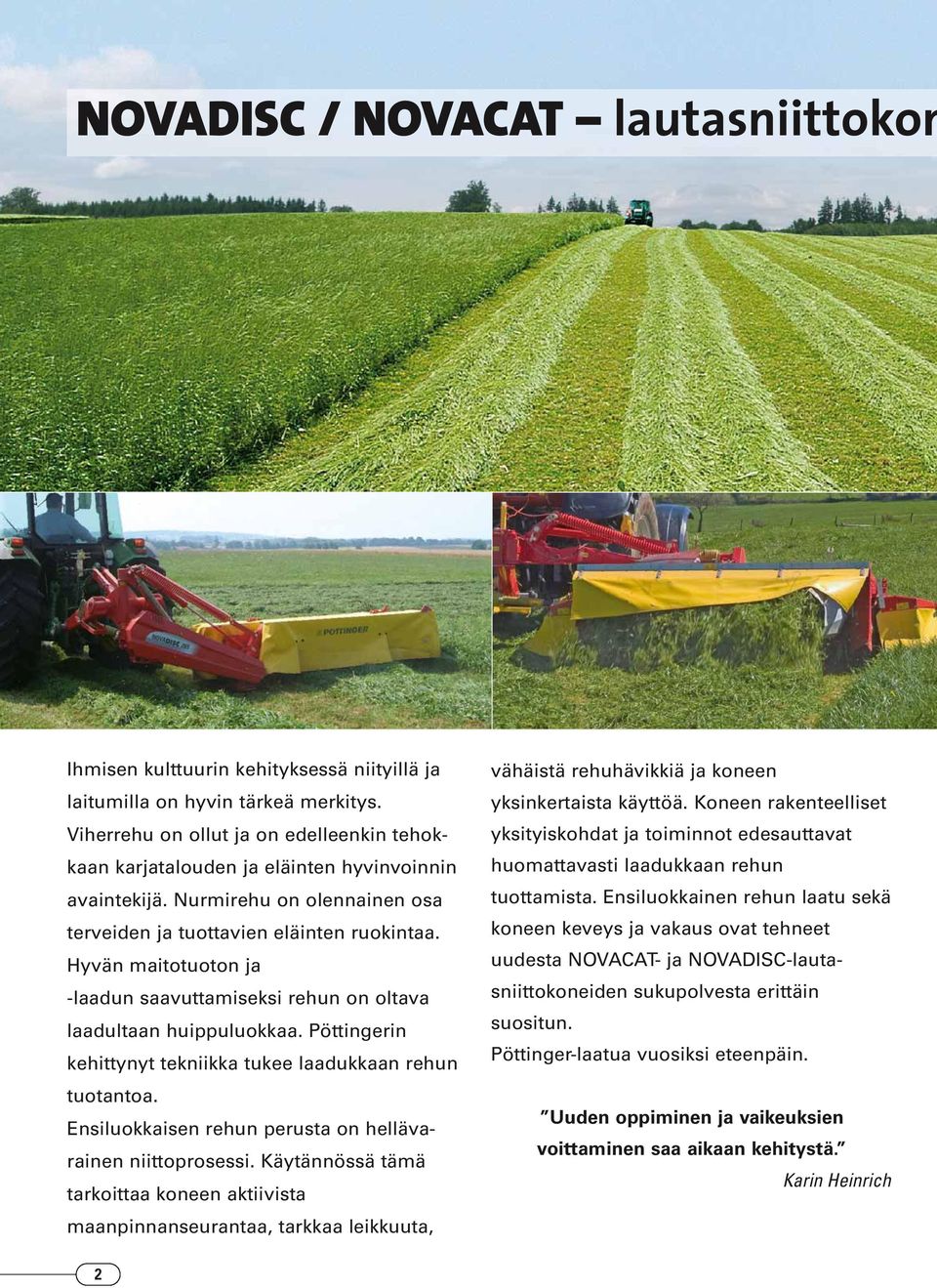

2 NOVADISC / NOVACAT lautasniittokon Ihmisen kulttuurin kehityksessä niityillä ja laitumilla on hyvin tärkeä merkitys. Viherrehu on ollut ja on edelleenkin tehokkaan karjatalouden ja eläinten hyvinvoinnin avaintekijä. Nurmirehu on olennainen osa terveiden ja tuottavien eläinten ruokintaa. Hyvän maitotuoton ja -laadun saavuttamiseksi rehun on oltava laadultaan huippuluokkaa. Pöttingerin kehittynyt tekniikka tukee laadukkaan rehun tuotantoa. Ensiluokkaisen rehun perusta on helläva - rainen niittoprosessi. Käytännössä tämä tarkoittaa koneen aktiivista maanpinnanseurantaa, tarkkaa leikkuuta, vähäistä rehuhävikkiä ja koneen yksinkertaista käyttöä. Koneen rakenteelliset yksityiskohdat ja toiminnot edesauttavat huomattavasti laadukkaan rehun tuottamista. Ensiluokkainen rehun laatu sekä koneen keveys ja vakaus ovat tehneet uudesta NOVACAT- ja NOVADISC-lauta - sniittokoneiden sukupolvesta erittäin suositun. Pöttinger-laatua vuosiksi eteenpäin. Uuden oppiminen ja vaikeuksien voittaminen saa aikaan kehitystä. Karin Heinrich 2

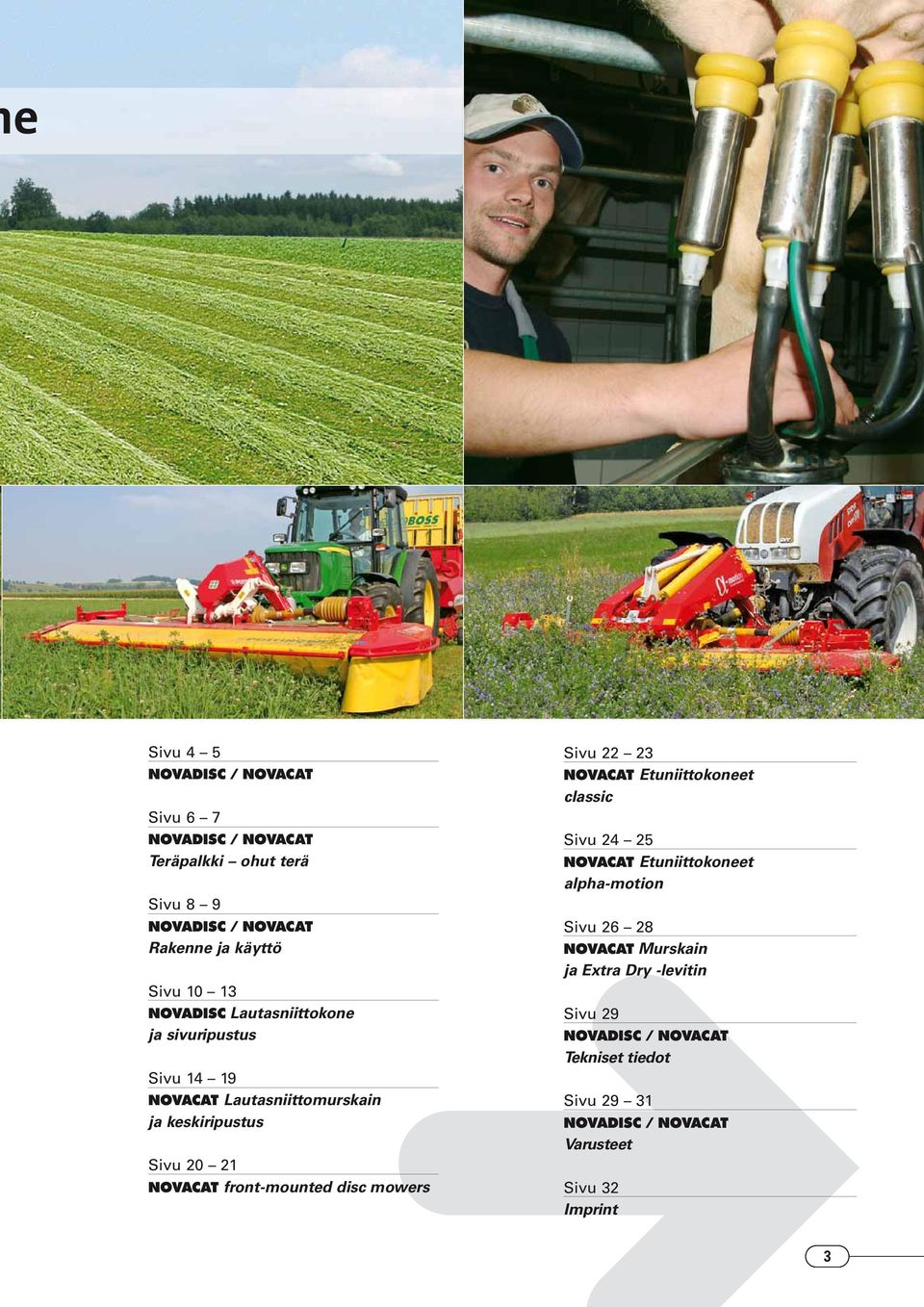

3 e Sivu 4 5 NOVADISC / NOVACAT Sivu 6 7 NOVADISC / NOVACAT Teräpalkki ohut terä Sivu 8 9 NOVADISC / NOVACAT Rakenne ja käyttö Sivu NOVADISC Lautasniittokone ja sivuripustus Sivu NOVACAT Lautasniittomurskain ja keskiripustus Sivu NOVACAT front-mounted disc mowers Sivu NOVACAT Etuniittokoneet classic Sivu NOVACAT Etuniittokoneet alpha-motion Sivu NOVACAT Murskain ja Extra Dry -levitin Sivu 29 NOVADISC / NOVACAT Tekniset tiedot Sivu NOVADISC / NOVACAT Varusteet Sivu 32 Imprint 3

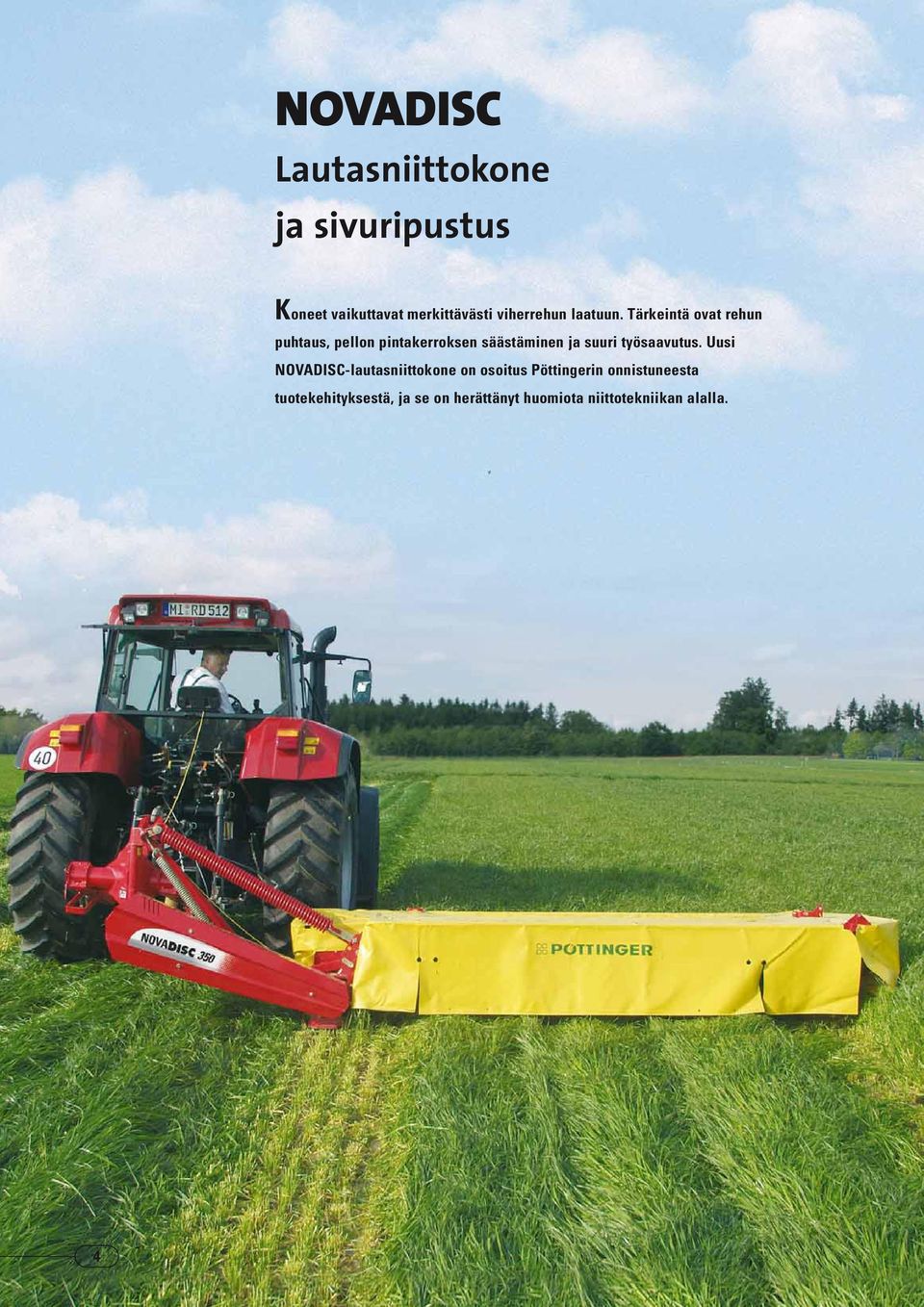

4 NOVADISC Lautasniittokone ja sivuripustus Koneet vaikuttavat merkittävästi viherrehun laatuun. Tärkeintä ovat rehun puhtaus, pellon pintakerroksen säästäminen ja suuri työsaavutus. Uusi NOVADISC-lautasniittokone on osoitus Pöttingerin onnistuneesta tuotekehityksestä, ja se on herättänyt huomiota niittotekniikan alalla. 4

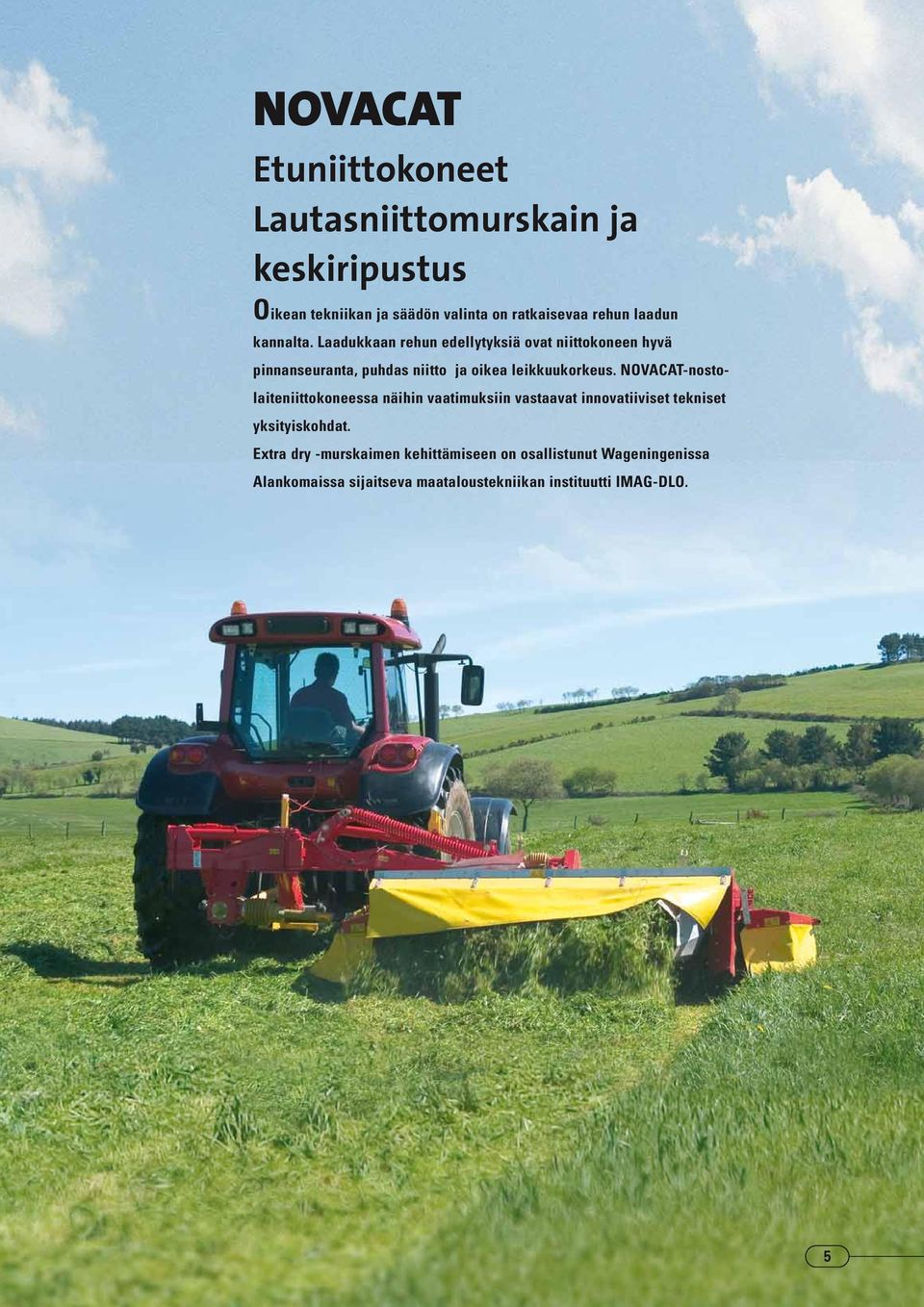

5 NOVACAT Etuniittokoneet Lautasniittomurskain ja keskiripustus Oikean tekniikan ja säädön valinta on ratkaisevaa rehun laadun kannalta. Laadukkaan rehun edellytyksiä ovat niittokoneen hyvä pinnanseuranta, puhdas niitto ja oikea leikkuukorkeus. NOVACAT-nostolaiteniittokoneessa näihin vaatimuksiin vastaavat innovatiiviset tekniset yksityiskohdat. Extra dry -murskaimen kehittämiseen on osallistunut Wageningenissa Alankomaissa sijaitseva maataloustekniikan instituutti IMAG-DLO. 5

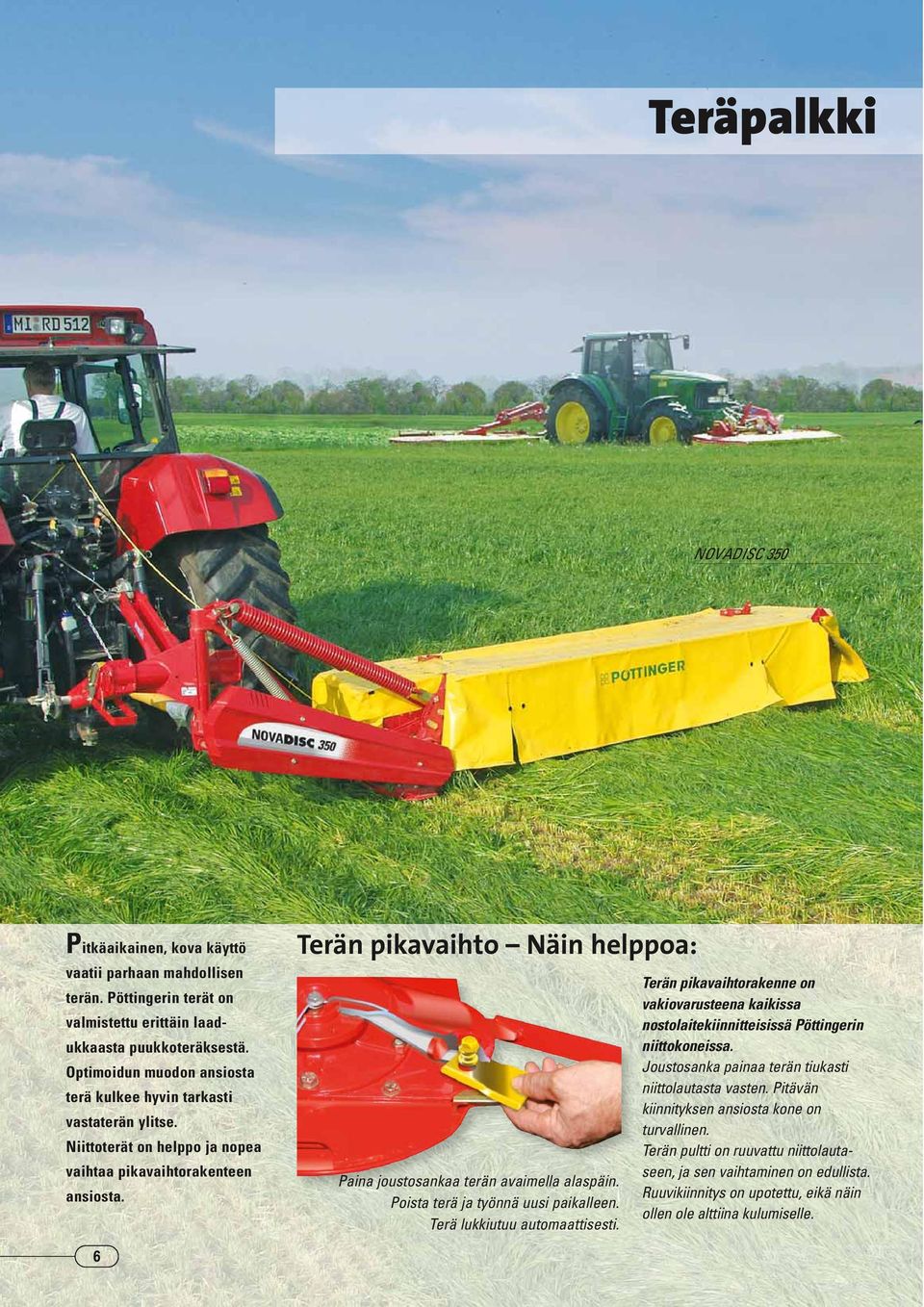

6 Teräpalkki NOVADISC 350 Pitkäaikainen, kova käyttö vaatii parhaan mahdollisen terän. Pöttingerin terät on valmistettu erittäin laadukkaasta puukkoteräksestä. Optimoidun muodon ansiosta terä kulkee hyvin tarkasti vastaterän ylitse. Niittoterät on helppo ja nopea vaihtaa pikavaihtorakenteen ansiosta. Terän pikavaihto Näin helppoa: Paina joustosankaa terän avaimella alaspäin. Poista terä ja työnnä uusi paikalleen. Terä lukkiutuu automaattisesti. Terän pikavaihtorakenne on vakiovarusteena kaikissa nostolaitekiinnitteisissä Pöttingerin niittokoneissa. Joustosanka painaa terän tiukasti niittolautasta vasten. Pitävän kiinnityksen ansiosta kone on turvallinen. Terän pultti on ruuvattu niittolautaseen, ja sen vaihtaminen on edullista. Ruuvikiinnitys on upotettu, eikä näin ollen ole alttiina kulumiselle. 6

7 uudet ulottuvuudet Uuden lautasniittokonesukupolven ydin on teräpalkki. Sen kehittelyssä Pöttinger on hyödyntänyt lieriöniittokoneistaan hankittua tietämystä. Lieriöniittokoneen parempi rehun kulkeutuminen on yhdistetty lautasniitto - koneen niittotekniikkaan. Optimaalinen rehunsyöttö Tarkka leikkuu ja vaivaton rehun kulkeutuminen teräpalkin yli ovat lautasniittokonetekniikan avaintekijöitä. Vahvistettujen kartiolautasten sileä muotoilu takaa parhaan rehun kulkeutumisen palkin yli. Niittolautasessa on tasaiset kartiopinnat. Niiden kautta rehu kulkee vaivattomasti ja tasaisesti. Ei ole syytä unohtaa myöskään entistä pienempää voimantarvetta, sillä rehunkulun häiriintyessä tehontarve kasvaa. Optimoitu vastaterän toiminta-alue: Tasainen palkin etupuoli ohjaa maa-aineksen alakautta erilleen niitettävästä aineksesta. Lisäksi terät liikkuvat erittäin lähellä palkin yläreunaa ja vastaterää. Tämän ansiosta leikkaus on erittäin tarkka silloin, kun niitetään laonnutta tai kuivaa, lannoittamatonta heinää. Original Inside Alkuperäistä ei voi väärentää Puhdas ja tasalaatuinen niittotulos saadaan, kun terien liikeradat limittyvät optimaalisesti. Palkin sileän alapuolen sekä pyöristettyjen ulko- ja sisäliukujalasten ansiosta niittoterässä ei ole teräviä kulmia, mikä on hellävaraista pellon pintakerrokselle. Apilanlehtitunnus kertoo, että tuote on alkuperäinen. 7

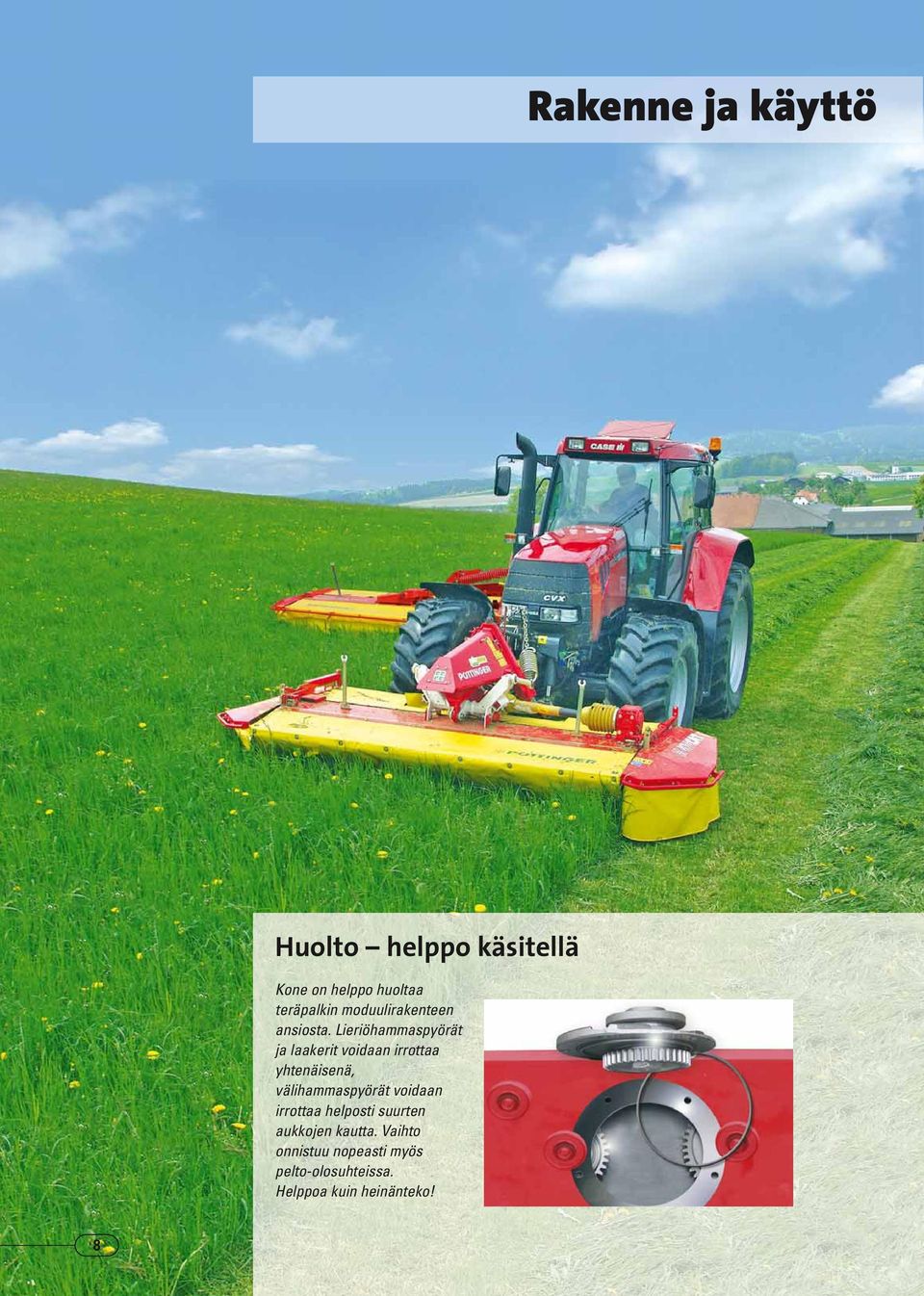

8 Rakenne ja käyttö Huolto helppo käsitellä Kone on helppo huoltaa teräpalkin moduulirakenteen ansiosta. Lieriöhammaspyörät ja laakerit voidaan irrottaa yhtenäisenä, välihammaspyörät voidaan irrottaa helposti suurten aukkojen kautta. Vaihto onnistuu nopeasti myös pelto-olosuhteissa. Helppoa kuin heinänteko! 8

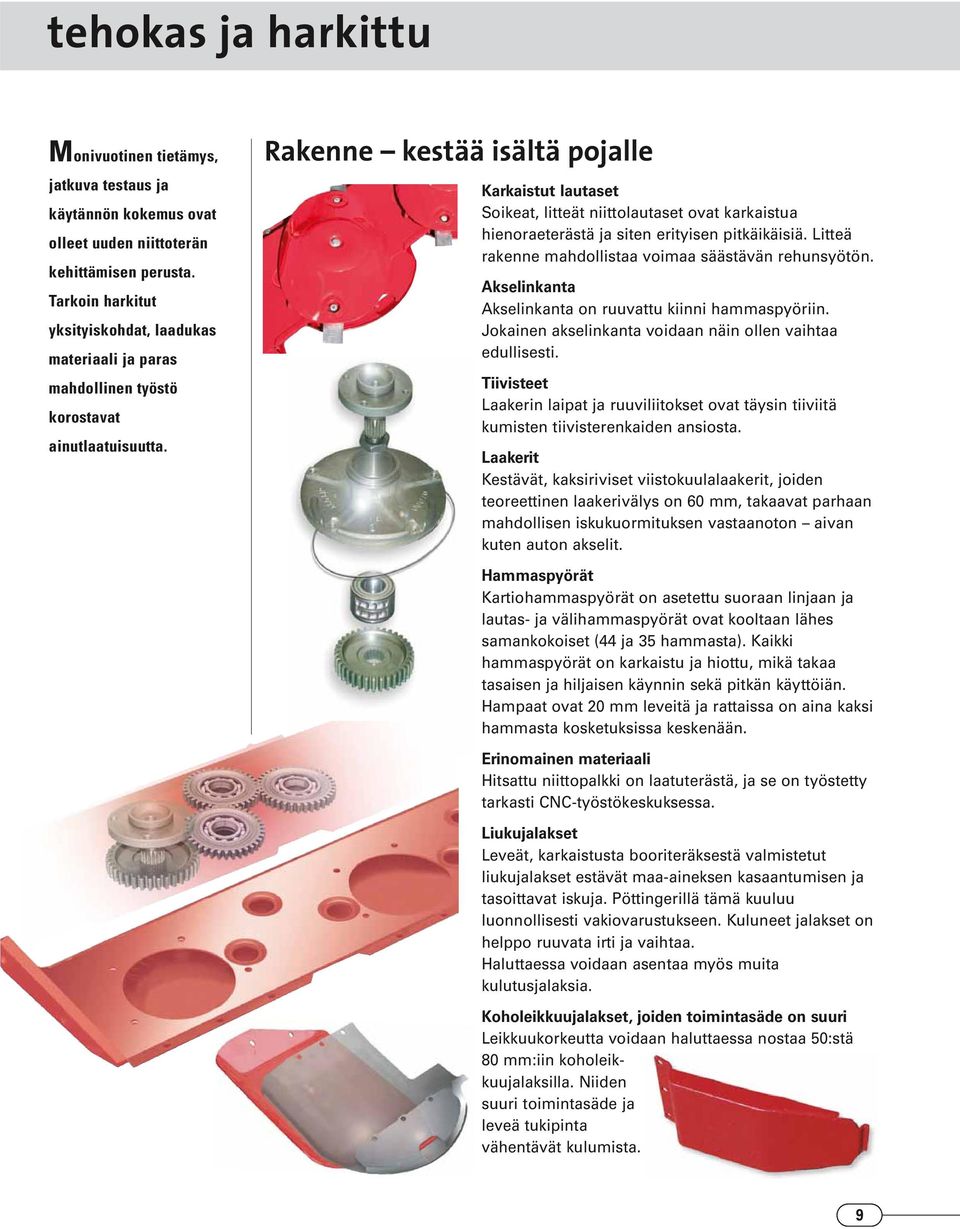

9 tehokas ja harkittu Monivuotinen tietämys, jatkuva testaus ja käytännön kokemus ovat olleet uuden niittoterän kehittämisen perusta. Tarkoin harkitut yksityiskohdat, laadukas materiaali ja paras mahdollinen työstö korostavat ainutlaatuisuutta. Rakenne kestää isältä pojalle Karkaistut lautaset Soikeat, litteät niittolautaset ovat karkaistua hienoraeterästä ja siten erityisen pitkäikäisiä. Litteä rakenne mahdollistaa voimaa säästävän rehunsyötön. Akselinkanta Akselinkanta on ruuvattu kiinni hammaspyöriin. Jokainen akselinkanta voidaan näin ollen vaihtaa edullisesti. Tiivisteet Laakerin laipat ja ruuviliitokset ovat täysin tiiviitä kumisten tiivisterenkaiden ansiosta. Laakerit Kestävät, kaksiriviset viistokuulalaakerit, joiden teoreettinen laakerivälys on 60 mm, takaavat parhaan mahdollisen iskukuormituksen vastaanoton aivan kuten auton akselit. Hammaspyörät Kartiohammaspyörät on asetettu suoraan linjaan ja lautas- ja välihammaspyörät ovat kooltaan lähes samankokoiset (44 ja 35 hammasta). Kaikki hammaspyörät on karkaistu ja hiottu, mikä takaa tasaisen ja hiljaisen käynnin sekä pitkän käyttöiän. Hampaat ovat 20 mm leveitä ja rattaissa on aina kaksi hammasta kosketuksissa keskenään. Erinomainen materiaali Hitsattu niittopalkki on laatuterästä, ja se on työstetty tarkasti CNC-työstökeskuksessa. Liukujalakset Leveät, karkaistusta booriteräksestä valmistetut liukujalakset estävät maa-aineksen kasaantumisen ja tasoittavat iskuja. Pöttingerillä tämä kuuluu luonnollisesti vakiovarustukseen. Kuluneet jalakset on helppo ruuvata irti ja vaihtaa. Haluttaessa voidaan asentaa myös muita kulutusjalaksia. Koholeikkuujalakset, joiden toimintasäde on suuri Leikkuukorkeutta voidaan haluttaessa nostaa 50:stä 80 mm:iin koholeikkuujalaksilla. Niiden suuri toimintasäde ja leveä tukipinta vähentävät kulumista. 9

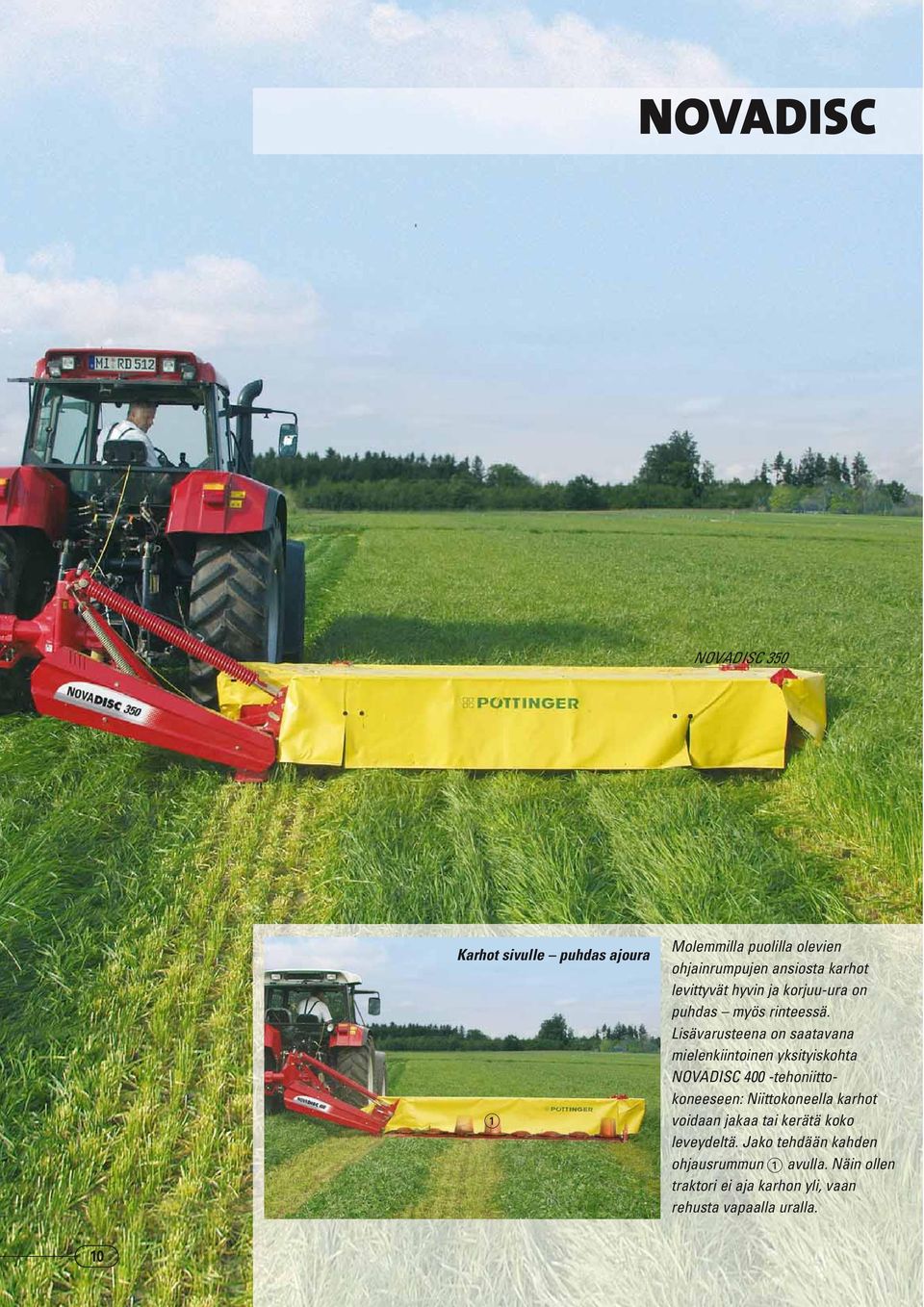

10 NOVADISC NOVADISC 350 Karhot sivulle puhdas ajoura Molemmilla puolilla olevien ohjainrumpujen ansiosta karhot levittyvät hyvin ja korjuu-ura on puhdas myös rinteessä. Lisävarusteena on saatavana mielenkiintoinen yksityiskohta NOVADISC 400 -tehoniitto - koneeseen: Niittokoneella karhot voidaan jakaa tai kerätä koko leveydeltä. Jako tehdään kahden ohjausrummun avulla. Näin ollen traktori ei aja karhon yli, vaan rehusta vapaalla uralla. 10

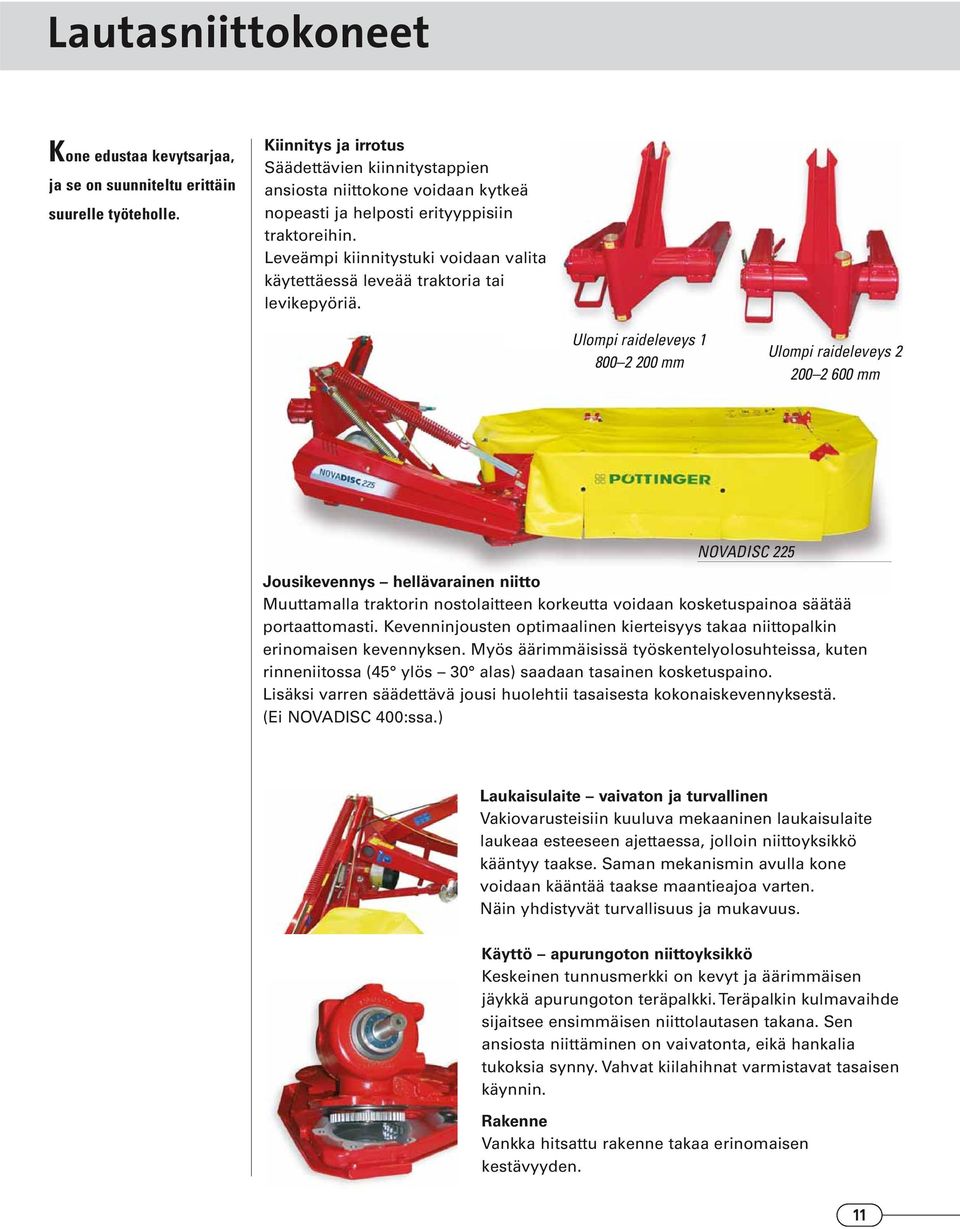

11 Lautasniittokoneet Kone edustaa kevytsarjaa, ja se on suunniteltu erittäin suurelle työteholle. Kiinnitys ja irrotus Säädettävien kiinnitystappien ansiosta niittokone voidaan kytkeä nopeasti ja helposti erityyppisiin traktoreihin. Leveämpi kiinnitystuki voidaan valita käytettäessä leveää traktoria tai levikepyöriä. Ulompi raideleveys mm Ulompi raideleveys mm NOVADISC 225 Jousikevennys hellävarainen niitto Muuttamalla traktorin nostolaitteen korkeutta voidaan kosketuspainoa säätää portaattomasti. Kevenninjousten optimaalinen kierteisyys takaa niittopalkin erinomaisen kevennyksen. Myös äärimmäisissä työskentelyolosuhteissa, kuten rinneniitossa (45 ylös 30 alas) saadaan tasainen kosketuspaino. Lisäksi varren säädettävä jousi huolehtii tasaisesta kokonaiskevennyksestä. (Ei NOVADISC 400:ssa.) Laukaisulaite vaivaton ja turvallinen Vakiovarusteisiin kuuluva mekaaninen laukaisulaite laukeaa esteeseen ajettaessa, jolloin niittoyksikkö kääntyy taakse. Saman mekanismin avulla kone voidaan kääntää taakse maantieajoa varten. Näin yhdistyvät turvallisuus ja mukavuus. Käyttö apurungoton niittoyksikkö Keskeinen tunnusmerkki on kevyt ja äärimmäisen jäykkä apurungoton teräpalkki. Teräpalkin kulmavaihde sijaitsee ensimmäisen niittolautasen takana. Sen ansiosta niittäminen on vaivatonta, eikä hankalia tukoksia synny. Vahvat kiilahihnat varmistavat tasaisen käynnin. Rakenne Vankka hitsattu rakenne takaa erinomaisen kestävyyden. 11

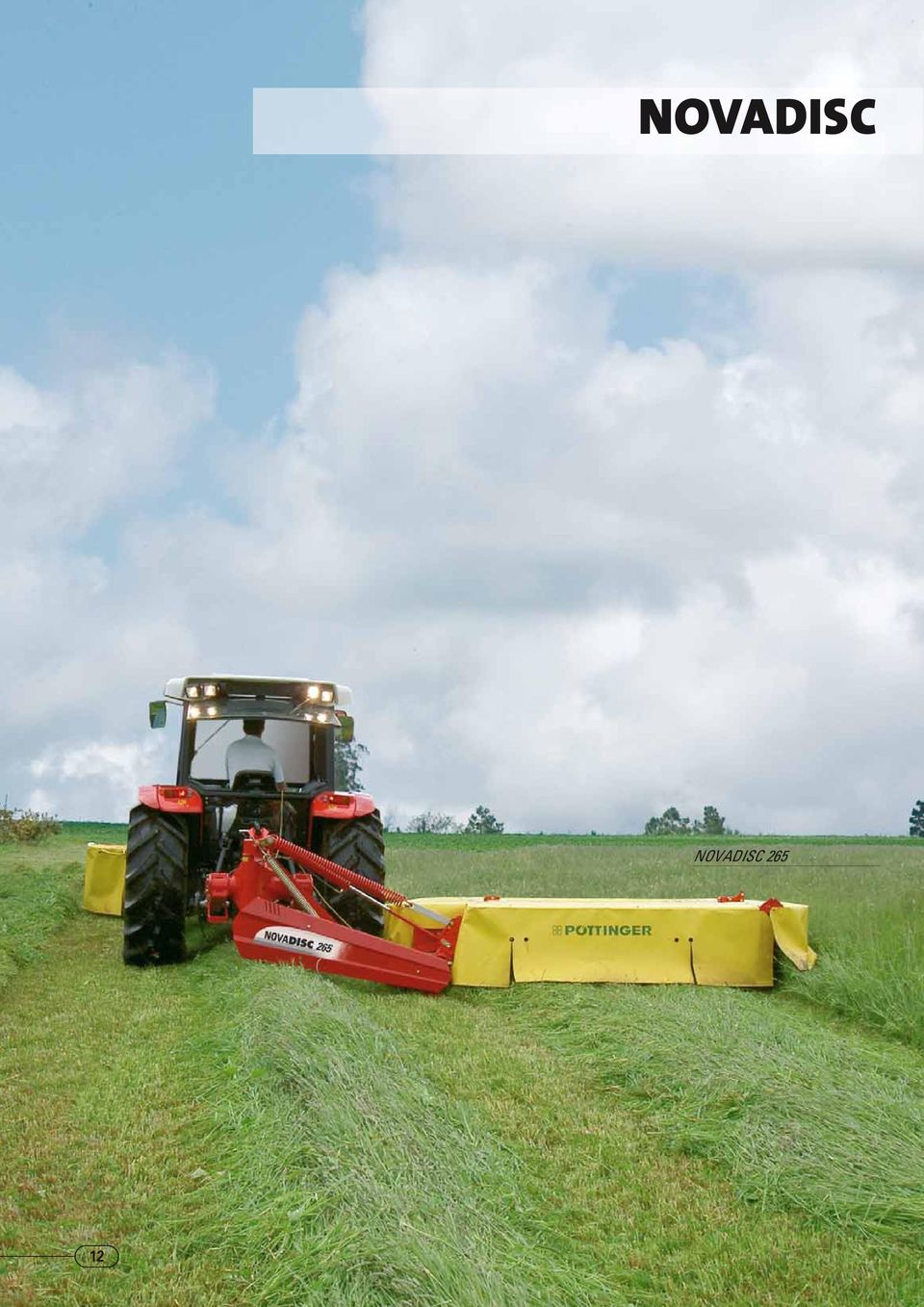

12 NOVADISC NOVADISC

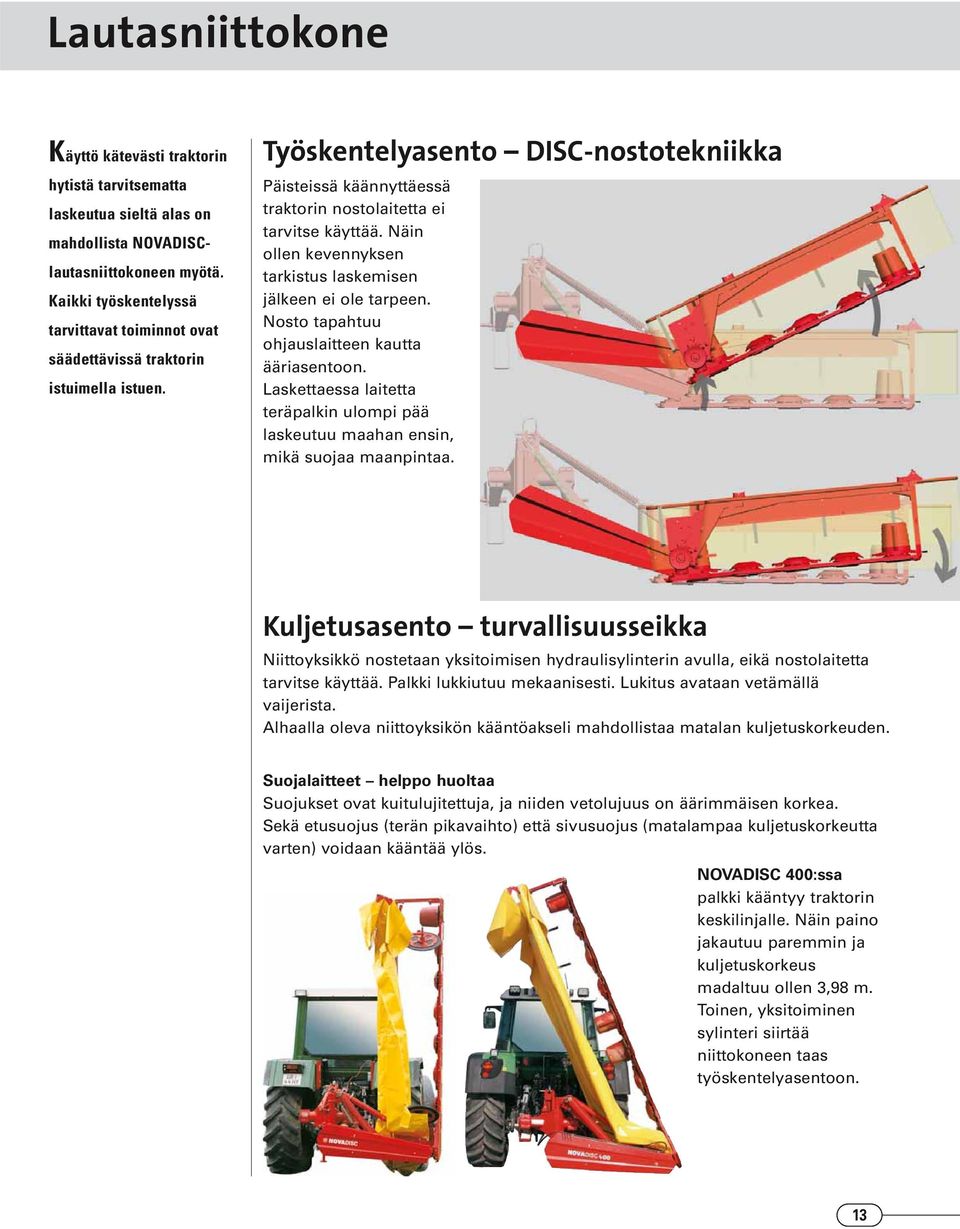

13 Lautasniittokone Käyttö kätevästi traktorin hytistä tarvitsematta laskeutua sieltä alas on mahdollista NOVADISClautasniittokoneen myötä. Kaikki työskentelyssä tarvittavat toiminnot ovat säädettävissä traktorin istuimella istuen. Työskentelyasento DISC-nostotekniikka Päisteissä käännyttäessä traktorin nostolaitetta ei tarvitse käyttää. Näin ollen kevennyksen tarkistus laskemisen jälkeen ei ole tarpeen. Nosto tapahtuu ohjauslaitteen kautta ääriasentoon. Laskettaessa laitetta teräpalkin ulompi pää laskeutuu maahan ensin, mikä suojaa maanpintaa. Kuljetusasento turvallisuusseikka Niittoyksikkö nostetaan yksitoimisen hydraulisylinterin avulla, eikä nostolaitetta tarvitse käyttää. Palkki lukkiutuu mekaanisesti. Lukitus avataan vetämällä vaijerista. Alhaalla oleva niittoyksikön kääntöakseli mahdollistaa matalan kuljetuskorkeuden. Suojalaitteet helppo huoltaa Suojukset ovat kuitulujitettuja, ja niiden vetolujuus on äärimmäisen korkea. Sekä etusuojus (terän pikavaihto) että sivusuojus (matalampaa kuljetuskorkeutta varten) voidaan kääntää ylös. NOVADISC 400:ssa palkki kääntyy traktorin keskilinjalle. Näin paino jakautuu paremmin ja kuljetuskorkeus madaltuu ollen 3,98 m. Toinen, yksitoiminen sylinteri siirtää niittokoneen taas työskentelyasentoon. 13

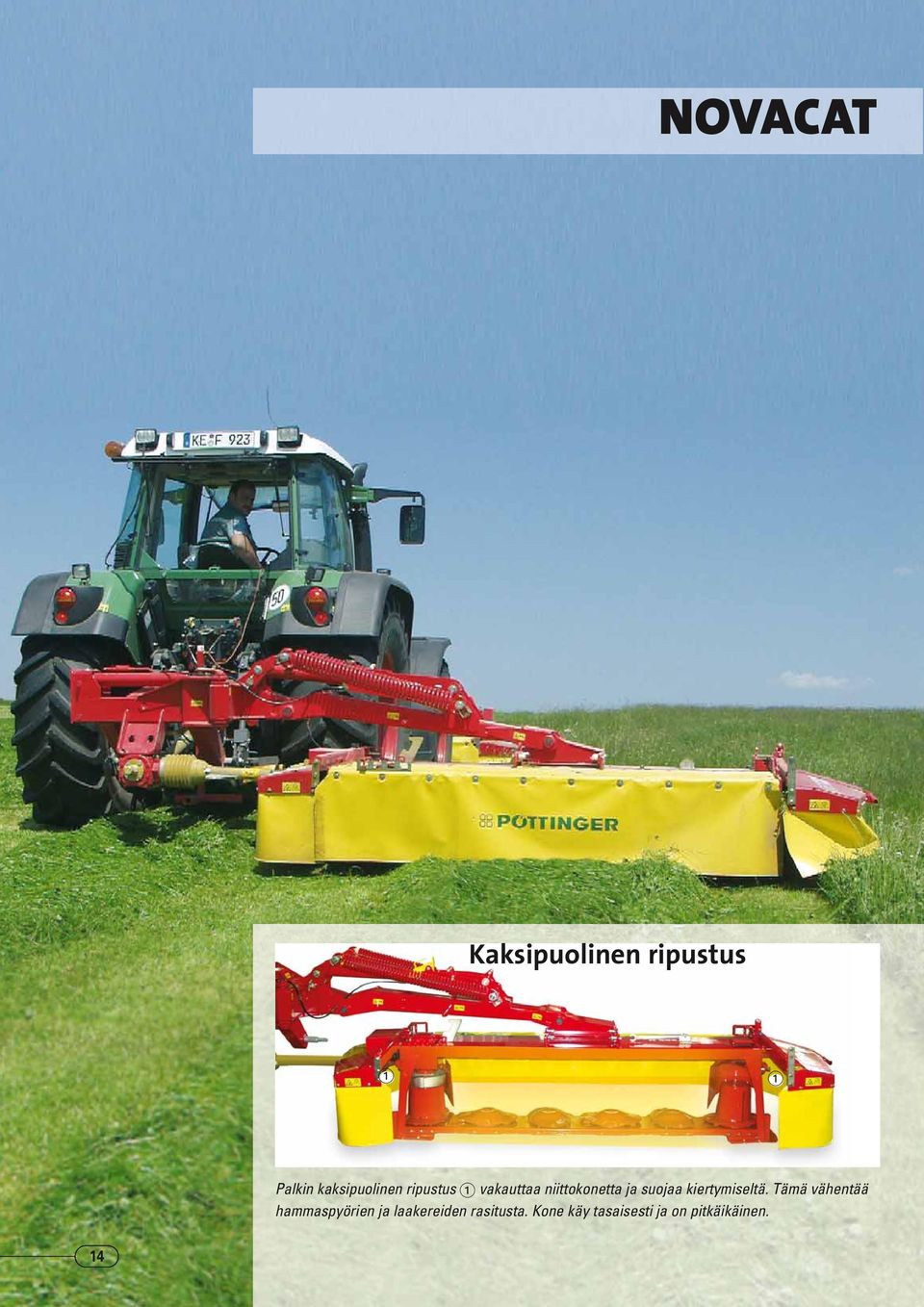

14 NOVACAT Kaksipuolinen ripustus Palkin kaksipuolinen ripustus vakauttaa niittokonetta ja suojaa kiertymiseltä. Tämä vähentää hammaspyörien ja laakereiden rasitusta. Kone käy tasaisesti ja on pitkäikäinen. 14

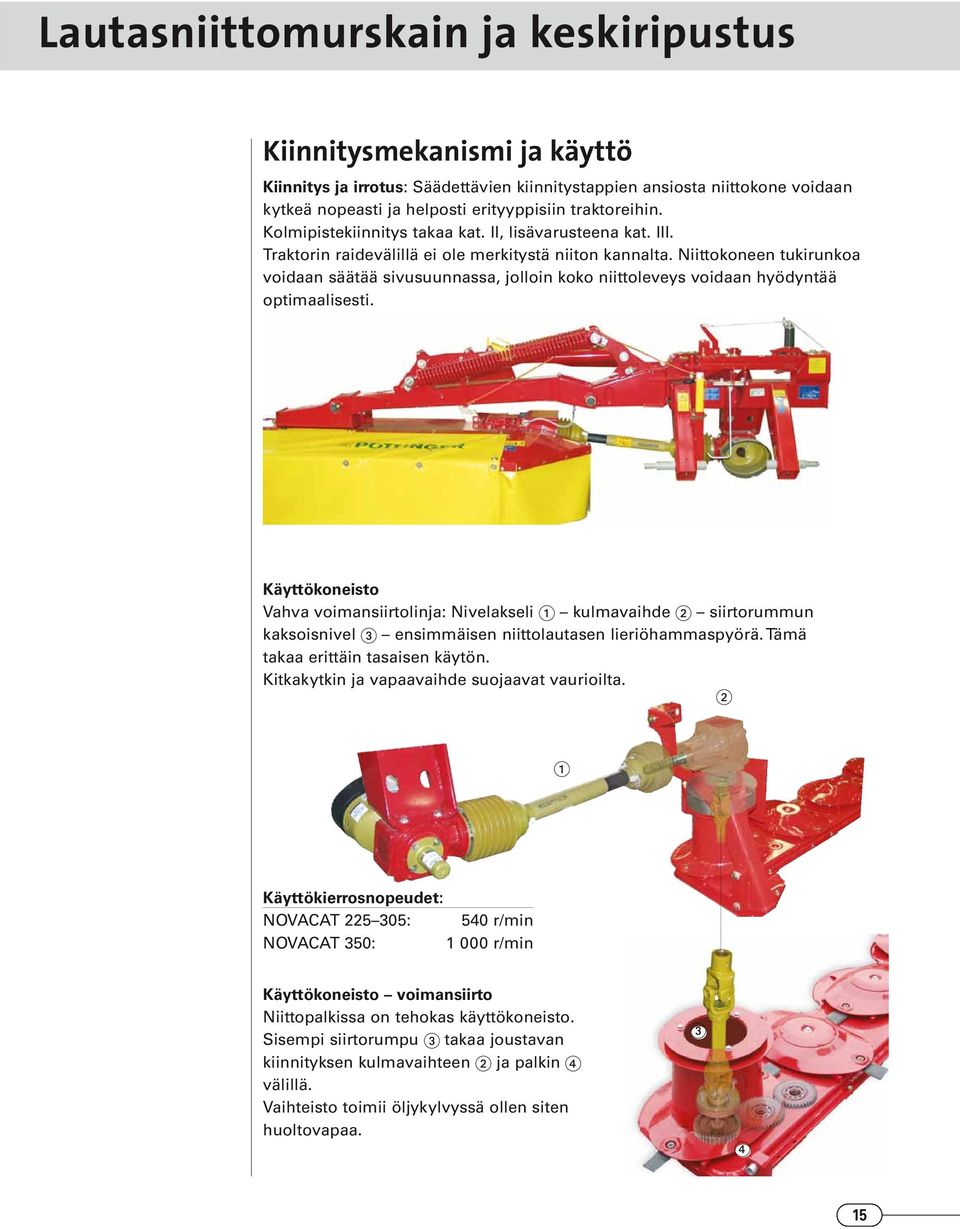

15 Lautasniittomurskain ja keskiripustus Kiinnitysmekanismi ja käyttö Kiinnitys ja irrotus: Säädettävien kiinnitystappien ansiosta niittokone voidaan kytkeä nopeasti ja helposti erityyppisiin traktoreihin. Kolmipistekiinnitys takaa kat. II, lisävarusteena kat. III. Traktorin raidevälillä ei ole merkitystä niiton kannalta. Niittokoneen tukirunkoa voidaan säätää sivusuunnassa, jolloin koko niittoleveys voidaan hyödyntää optimaalisesti. Käyttökoneisto Vahva voimansiirtolinja: Nivelakseli kulmavaihde siirtorummun kaksoisnivel ensimmäisen niittolautasen lieriöhammaspyörä. Tämä takaa erittäin tasaisen käytön. Kitkakytkin ja vapaavaihde suojaavat vaurioilta. Käyttökierrosnopeudet: NOVACAT : 540 r/min NOVACAT 350: r/min Käyttökoneisto voimansiirto Niittopalkissa on tehokas käyttökoneisto. Sisempi siirtorumpu takaa joustavan kiinnityksen kulmavaihteen ja palkin välillä. Vaihteisto toimii öljykylvyssä ollen siten huoltovapaa. 15

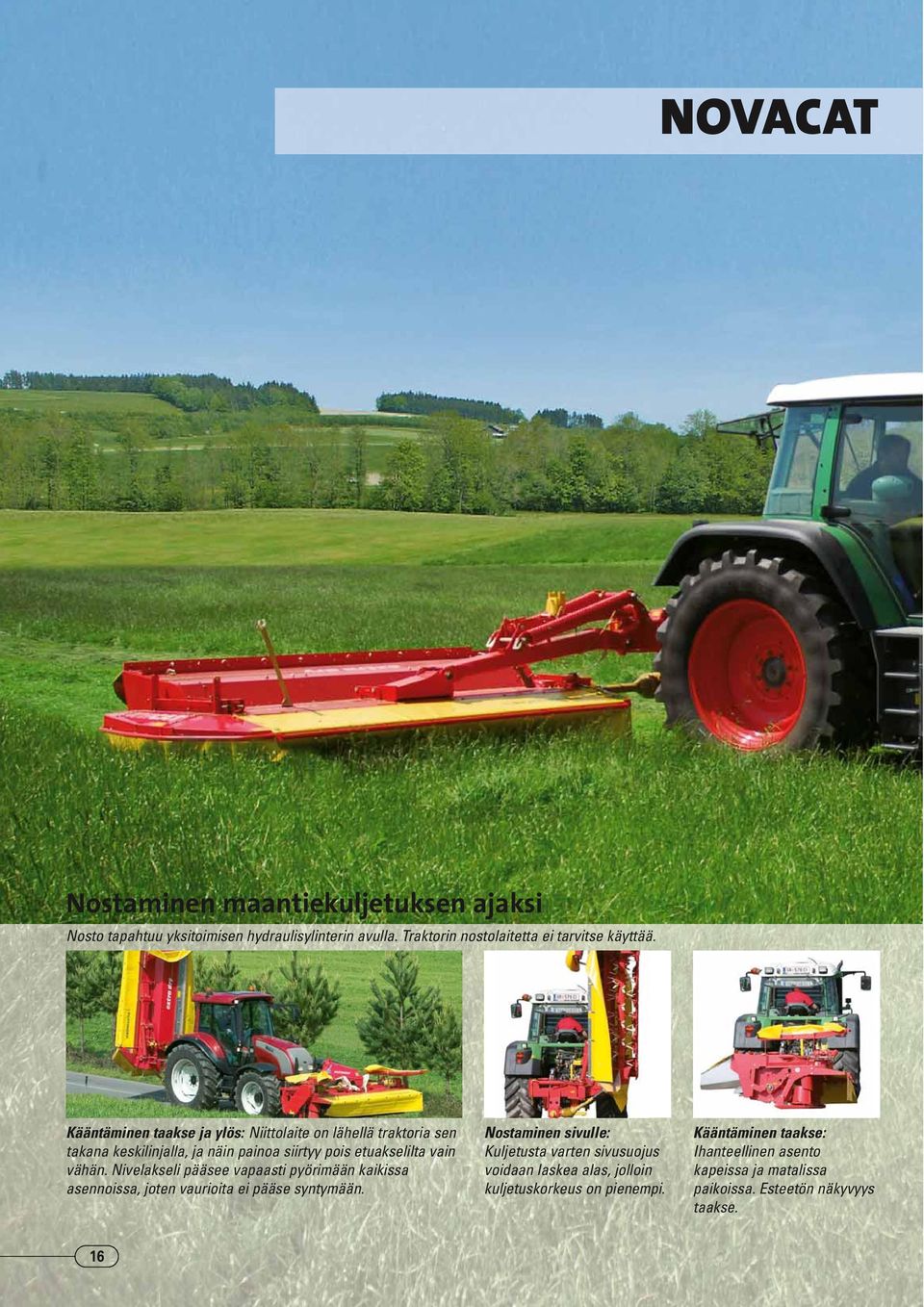

16 NOVACAT Nostaminen maantiekuljetuksen ajaksi Nosto tapahtuu yksitoimisen hydraulisylinterin avulla. Traktorin nostolaitetta ei tarvitse käyttää. Kääntäminen taakse ja ylös: Niittolaite on lähellä traktoria sen takana keskilinjalla, ja näin painoa siirtyy pois etuakselilta vain vähän. Nivelakseli pääsee vapaasti pyörimään kaikissa asennoissa, joten vaurioita ei pääse syntymään. Nostaminen sivulle: Kuljetusta varten sivusuojus voidaan laskea alas, jolloin kuljetuskorkeus on pienempi. Kääntäminen taakse: Ihanteellinen asento kapeissa ja matalissa paikoissa. Esteetön näkyvyys taakse. 16

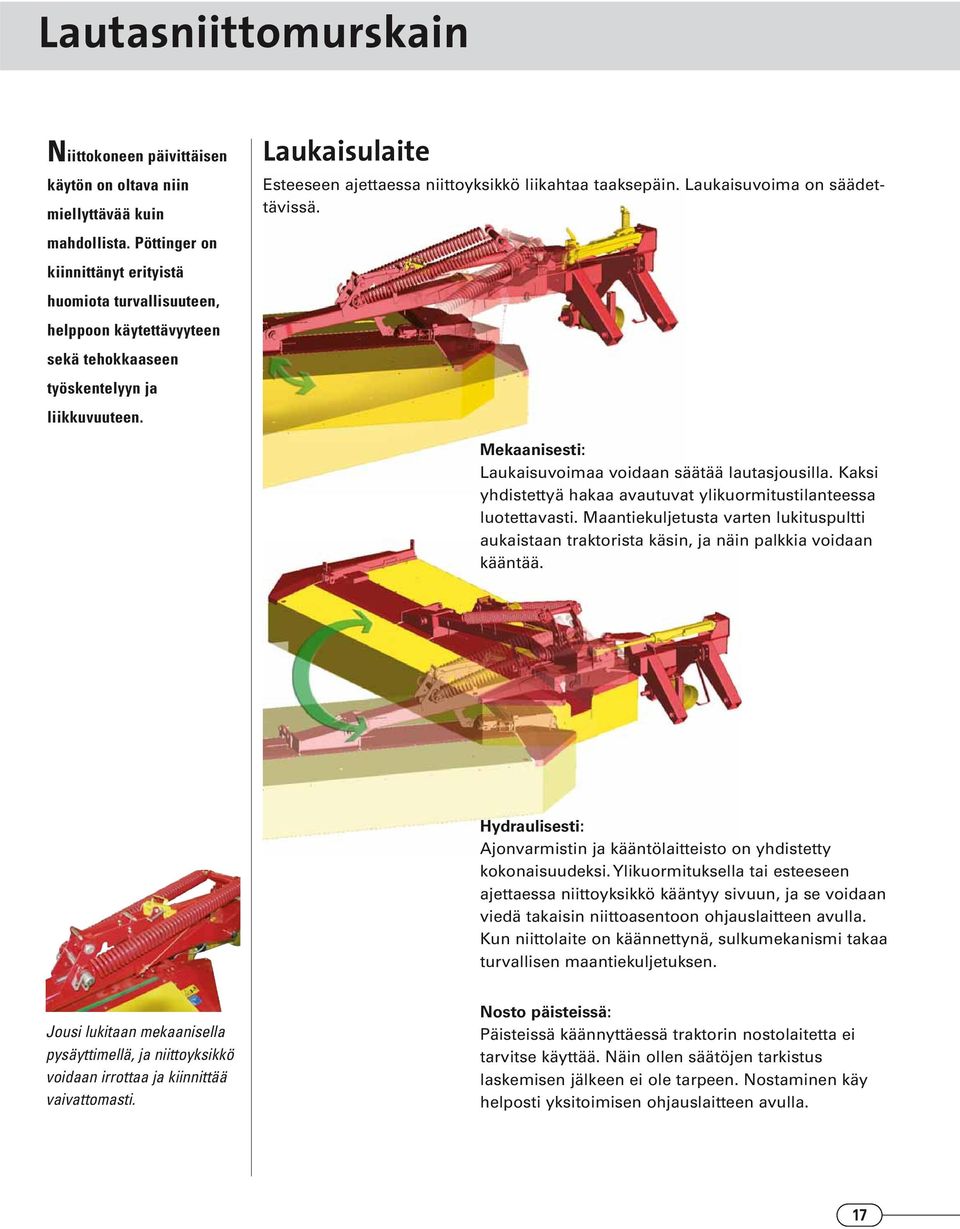

17 Lautasniittomurskain Niittokoneen päivittäisen käytön on oltava niin miellyttävää kuin mahdollista. Pöttinger on kiinnittänyt erityistä huomiota turvallisuuteen, helppoon käytettävyyteen sekä tehokkaaseen työskentelyyn ja liikkuvuuteen. Laukaisulaite Esteeseen ajettaessa niittoyksikkö liikahtaa taaksepäin. Laukaisuvoima on säädettävissä. Mekaanisesti: Laukaisuvoimaa voidaan säätää lautasjousilla. Kaksi yhdistettyä hakaa avautuvat ylikuormitustilanteessa luotettavasti. Maantiekuljetusta varten lukituspultti aukaistaan traktorista käsin, ja näin palkkia voidaan kääntää. Hydraulisesti: Ajonvarmistin ja kääntölaitteisto on yhdistetty kokonaisuudeksi. Ylikuormituksella tai esteeseen ajettaessa niittoyksikkö kääntyy sivuun, ja se voidaan viedä takaisin niittoasentoon ohjauslaitteen avulla. Kun niittolaite on käännettynä, sulkumekanismi takaa turvallisen maantiekuljetuksen. Jousi lukitaan mekaanisella pysäyttimellä, ja niittoyksikkö voidaan irrottaa ja kiinnittää vaivattomasti. Nosto päisteissä: Päisteissä käännyttäessä traktorin nostolaitetta ei tarvitse käyttää. Näin ollen säätöjen tarkistus laskemisen jälkeen ei ole tarpeen. Nostaminen käy helposti yksitoimisen ohjauslaitteen avulla. 17

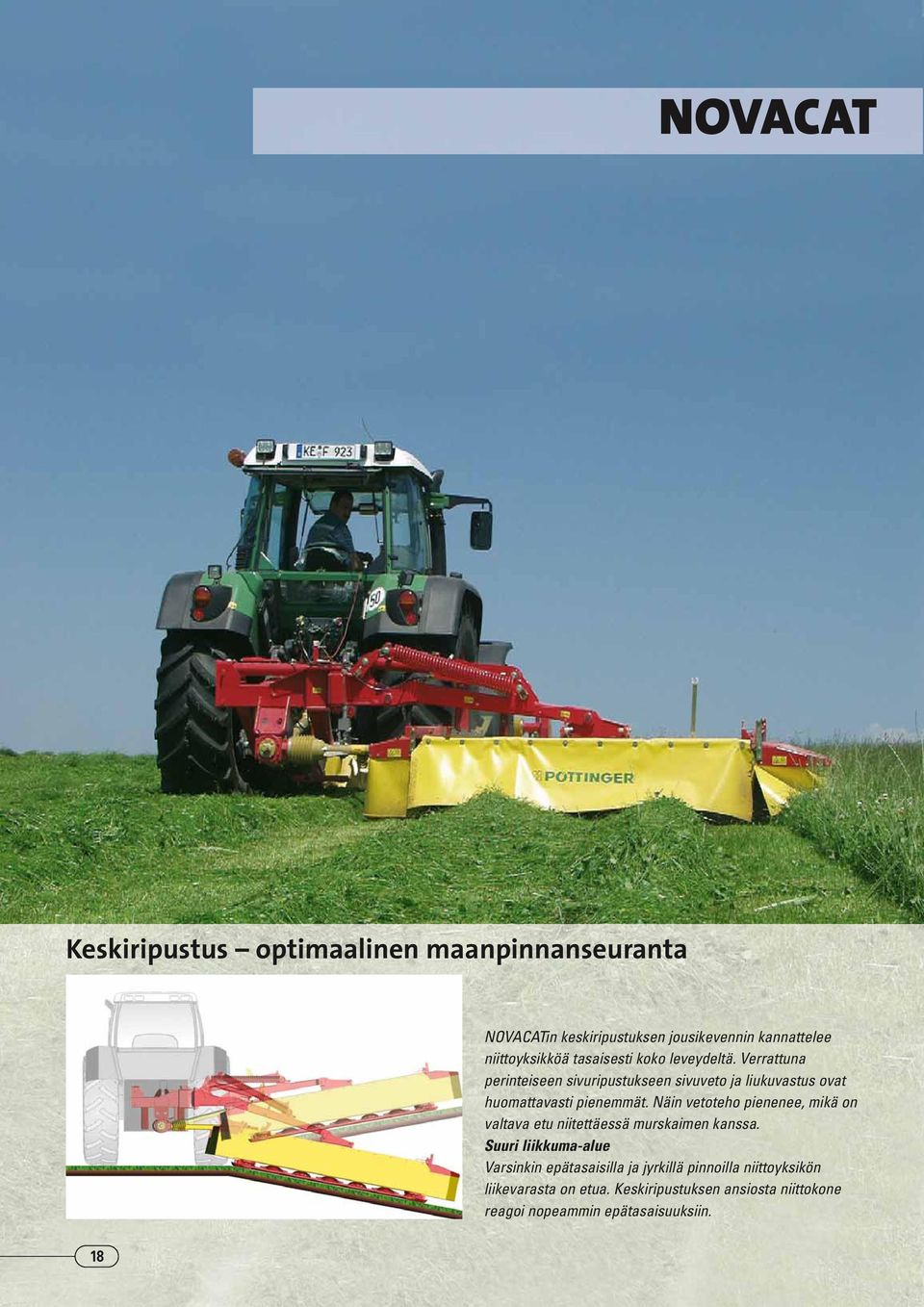

18 NOVACAT Keskiripustus optimaalinen maanpinnanseuranta NOVACATin keskiripustuksen jousikevennin kannattelee niittoyksikköä tasaisesti koko leveydeltä. Verrattuna perinteiseen sivuripustukseen sivuveto ja liukuvastus ovat huomattavasti pienemmät. Näin vetoteho pienenee, mikä on valtava etu niitettäessä murskaimen kanssa. Suuri liikkuma-alue Varsinkin epätasaisilla ja jyrkillä pinnoilla niittoyksikön liikevarasta on etua. Keskiripustuksen ansiosta niittokone reagoi nopeammin epätasaisuuksiin. 18

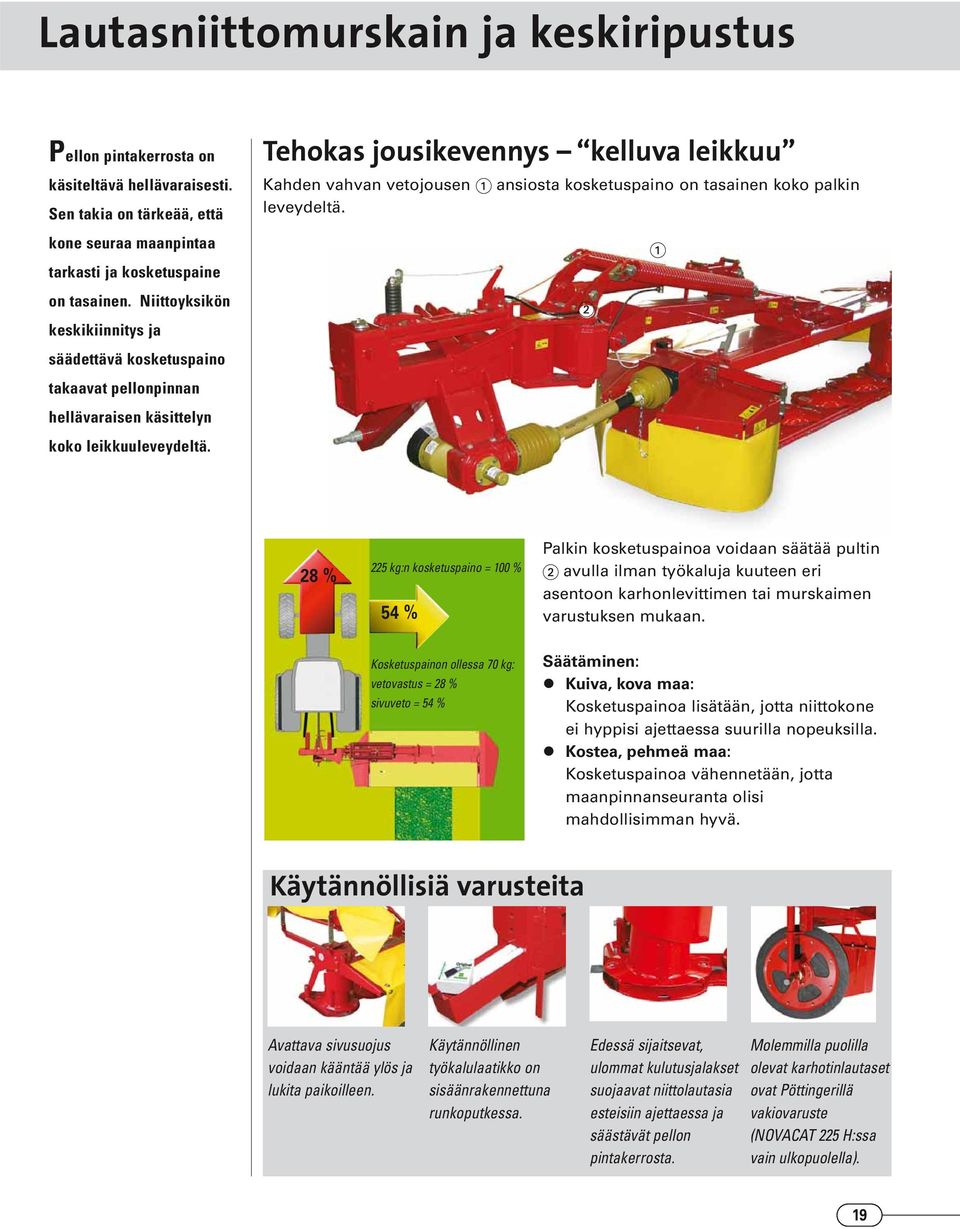

19 Lautasniittomurskain ja keskiripustus Pellon pintakerrosta on käsiteltävä hellävaraisesti. Sen takia on tärkeää, että kone seuraa maanpintaa tarkasti ja kosketuspaine on tasainen. Niittoyksikön keskikiinnitys ja Tehokas jousikevennys kelluva leikkuu Kahden vahvan vetojousen ansiosta kosketuspaino on tasainen koko palkin leveydeltä. säädettävä kosketuspaino takaavat pellonpinnan hellävaraisen käsittelyn koko leikkuuleveydeltä. 28 % 225 kg:n kosketuspaino = 100 % 54 % Palkin kosketuspainoa voidaan säätää pultin avulla ilman työkaluja kuuteen eri asentoon karhonlevittimen tai murskaimen varustuksen mukaan. Kosketuspainon ollessa 70 kg: vetovastus = 28 % sivuveto = 54 % Säätäminen: Kuiva, kova maa: Kosketuspainoa lisätään, jotta niittokone ei hyppisi ajettaessa suurilla nopeuksilla. Kostea, pehmeä maa: Kosketuspainoa vähennetään, jotta maanpinnanseuranta olisi mahdollisimman hyvä. Käytännöllisiä varusteita Avattava sivusuojus voidaan kääntää ylös ja lukita paikoilleen. Käytännöllinen työkalulaatikko on sisäänrakennettuna runkoputkessa. Edessä sijaitsevat, ulommat kulutusjalakset suojaavat niittolautasia esteisiin ajettaessa ja säästävät pellon pintakerrosta. Molemmilla puolilla olevat karhotinlautaset ovat Pöttingerillä vakiovaruste (NOVACAT 225 H:ssa vain ulkopuolella). 19

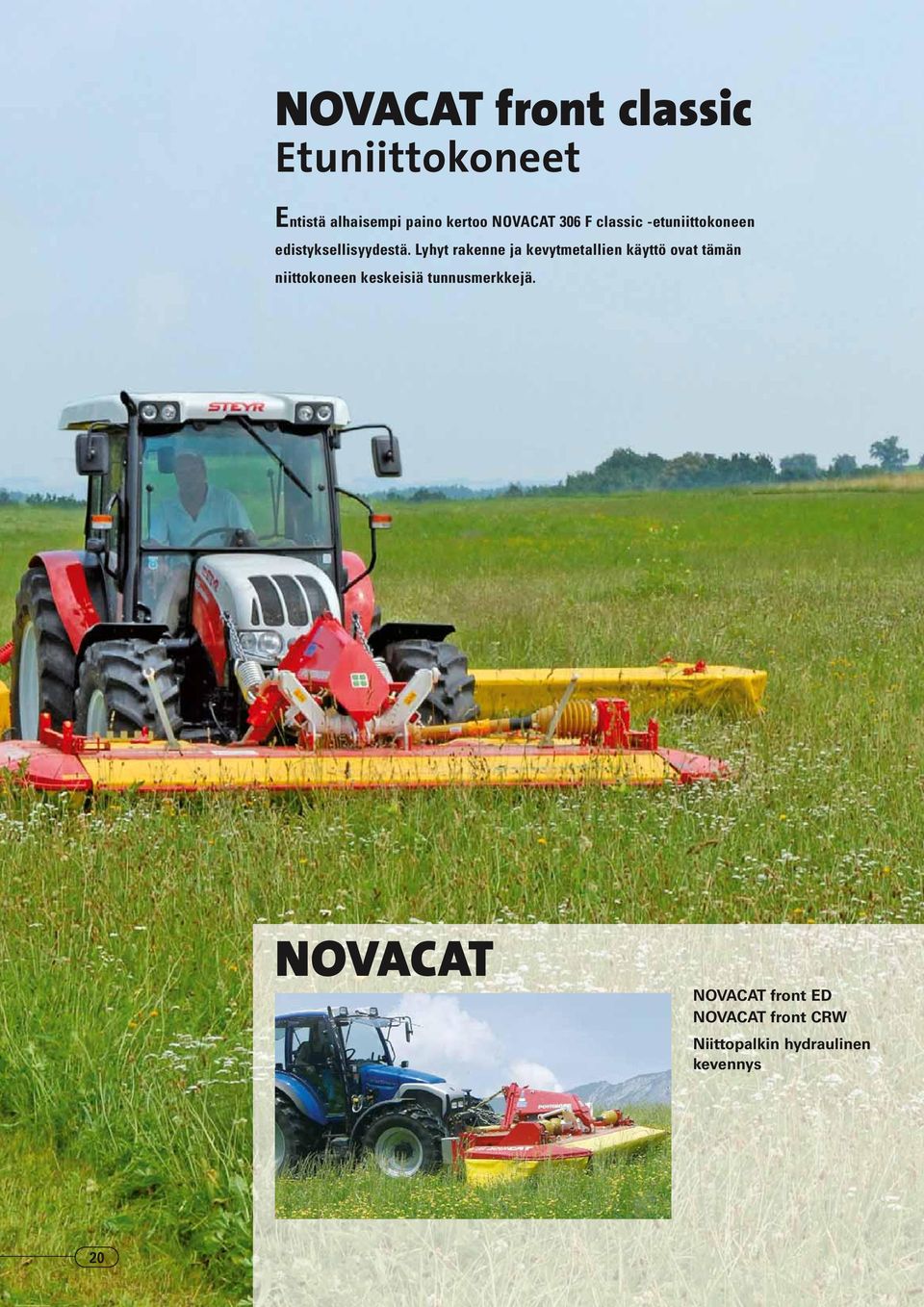

20 NOVACAT front classic Etuniittokoneet Entistä alhaisempi paino kertoo NOVACAT 306 F classic -etuniittokoneen edistyksellisyydestä. Lyhyt rakenne ja kevytmetallien käyttö ovat tämän niittokoneen keskeisiä tunnusmerkkejä. NOVACAT NOVACAT front ED NOVACAT front CRW Niittopalkin hydraulinen kevennys 20

21 NOVACAT alpha-motion Etuniittokoneet Uusi alpha-motion- tekniikka julistaa lautas- ja lieriöniittokoneiden uuden aikakauden alkaneeksi. Niittokone voidaan kytkeä mihin tahansa hv:n traktoriin mallista ja koosta riippumatta. Erilaisilla nostolaitteilla ei ole vaikutusta etuniittokoneen ohjaukseen. 21

22 NOVACAT front classic Jousikevennys Niittoyksikön kevennys on helppokäyttöinen ja käytännöllinen. Kahden vahvan vetojousen ansiosta kosketuspaino on tasainen koko palkin leveydeltä. Palkin kosketuspainoa voidaan säätää nopeasti ja helposti ketjun pituutta säätämällä. 22

23 Etuniittokoneet Kelluva leikkuu on ollut jo kauan Pöttingerin niittokoneiden tunnusmerkki. Sen saavat aikaan tehokas kevennysjärjestelmä, vapaa ripustus ja optimoitu maanpinnanseuranta. Entistä kevyempi Etuniittokoneen painoa on vähennetty valmistamalla sivusuojukset alumiinista. Entistä lyhyempi kiinnitystuki Erikoista classic-versiossa on lyhennetty kiinnitystuki, joka tuo niittolaitteen lähemmäs traktoria. Vaihteisto on sijoitettu alas, mikä vähentää nivelakselin taipumista. Maanpinnan seuranta luokkansa huippua Täydelliseen maanpinnanseurantaominaisuuteen myötävaikuttaa merkittävästi välikappale. Kuulanivelin laakeroitu kolmipisteripustus mahdollistaa niittokoneen liikkumisen vapaasti moneen suuntaan. Näin niittopalkki kulkee tarkasti jokaisen maanpinnassa olevan epätasaisen kohdan yli. Välikappaleessa on säädettäviä vakautusjousia, jotka keskittävät niittolaitteen kuljetusajon aikana. Yksittäin säädettävät karhotinlautaset Karhonlevittimiä voidaan säätää yksittäin niittopalkin molemmilta puolilta. NOVACAT 266 front ED/CRW / 306 front ED Niittopalkin hydraulinen kevennys Kevennys tapahtuu kiinnitystukeen integroidun hydraulisylinterin ja kaasupaineakun avulla. Nostimen painetta voidaan säätää hydraulisesti (lukema luettavissa painemittarista). 23

24 NOVACAT Alpha-motionin edut: 1. Kelluntavara +/- 250 mm tai 500 mm kokonaisuudessaan, etupyörien tason ylä- tai alapuolella. 2. Itseohjautuvan teräpalkin kulmanmuutos ylös + 12 ja alas 9, jolloin maanpinnan vauriot ja koneen kuluminen vähenevät oleellisesti. 3. Voidaan ajaa suurilla nopeuksilla nostamatta niittoyksikköä. 4. Pellon pintakerroksen ja koneen optimaalinen suojaus. 5. Päisteajossa ja kuljetusasennossa maavara on 350 mm. 6. Täydellinen näkyvyys niittoalueelle ainutlaatuisen muotoilun ansiosta. 7. Niittoyksikkö liikkuu lähes pystysuorassa, jolloin nivelakselin liukurata on pieni ja dynaaminen kuormitus huomattavan alhainen. 250 mm 24

25 Etuniittokoneet Kytkemiseen kuluu vain muutama minuutti. Suunnittelussa on kiinnitetty erityistä huomiota esteettömään näkyvyyteen niittoalueelle. Alpha-motion Kiinnitystuki etuniittokoneisiin Uuden alpha-motion-tekniikan perusta on tukirungon edistyksellinen kinematiikka. Vetoaisamalliin verrattuna maanpinnan epätasaisuuksiin eivät reagoi pelkästään veto-ohjaustangot, vaan myös tukirunko. Näin ollen niittoyksikkö kiinnitysrunkoineen nousee ylös, kun maanpinnassa on kohouma, ja laskee alas, kun maanpinnassa on notkelma. Sen ansiosta kone seuraa maanpintaa millimetrin tarkasti, mikä suojaa sekä konetta että pellon pintakerrosta. Kaksi suurikokoista jousta on kiinnitetty kiinnitystukeen. Jouset takaavat niittoyksikölle tasaisen kevennyksen 500 mm:n pinnanmuotojen vaihtelulle. Yksinkertainen ja silti tehokas kevennys kaikissa olosuhteissa. Kiinnitystuen tarkkaan suunniteltu geometria tuo painopisteen kaikissa työskentelyasennoissa mahdollisimman lähelle traktoria. Täydellinen karhon muoto Ulommat niittolautasparit pyörivät sisäänpäin. Karhonmuotoilija tekee leikatusta rehusta ilmavan, kevyen karhon. Vipuvarren avulla voidaan säätää keskitetysti haluttu karhonleveys. Lisävarusteena on saatavana karhotinlautasia yhdistettyyn niitto- ja korjuutapahtumaan. Itseohjautuvan teräpalkin kulmanmuutos ylös + 12 ja alas 9, jolloin maanpinnan vauriot ja koneen kuluminen vähenevät oleellisesti mm 25

26 extra dry (ED) V:n muotoiset terässormet, jotka on valmistettu karkaistusta teräksestä, takaavat keskeytymättömän rehunsyötön ja pitkän käyttöiän. Murskainsormet on kiinnitetty kumityynyjä vasten joustavuuden takaamiseksi. Murskainsormet on ryhmitelty murskaimen telalle spiraalin muotoon. 26 Muovisormien ansiosta NOVA- CAT 225 ED ja 265 ED ovat aikaisempia malleja kevyempiä, jolloin niitä voidaan myös ajaa kevyemmillä traktoreilla. Telamurskain (CRW / RC) soveltuu hellävaraisen murskauksen ansiosta erityisesti sinimailasen ja apilan käsittelyyn. Uusi rakenne on spiraalimainen. Vastakkain puristuvat telat murskaavat korret tasaisesti ja tuottavat tasalaatuisen rehumaton. Molemmat telat saavat käyttövoimansa erikseen. Murskaimen tehoa voidaan säätää korkeussuunnassa liikkuvalla ylemmällä telalla.

27 Murskain Jokainen, jolla on käytännön kokemusta, tietää, että karjataloudessa saavutetaan taloudellista tuottoa vain laadukkaalla säilörehulla. Kun säilörehu on energiapitoisempaa, maidontuotanto lisääntyy ja väkirehukustannukset alenevat. extra dry Levitinlaitteisto Roottori ohjaa rehun levitinsiipien läpi. Levitinsiivet levittävät rehun koko niiton leveydelle. Jokaista siipeä voidaan säätää erikseen. Rehu asettuu ilmavasti ja tasaisesti peittäen koko peltopinta-alan. extra dry Karhonmuodostus Karhon tekemiseksi karhotinpellit ja ulommat lamellit käännetään sisäänpäin. Karhon leveys määräytyy karhotinpeltien asennon mukaan. Roottorikäyttö Voimansiirto tapahtuu suoraan teräpalkilta kiilahihnan kautta roottorille. Ylimääräistä kulmavaihdetta ei näin ollen tarvita. Leveätelainen jousikuormitteinen hihnankiristin takaa moitteettoman voimansiirron myös kuormituksen ollessa huipussaan. Kiristin on helppo löysätä ja kiilahihna helppo irrottaa. Voimansiirto on huolellisesti suojattu kosketuksesta rehun kanssa. Murskaimen kierrosnopeus voidaan mukauttaa erilaisille rehulajeille sopivaksi. 940 r/min voimakkaaseen murskaukseen tai 710 r/min hellävaraiseen murskaukseen. Lisävarusteena yhden miehen rakenne Kun murskainta ei enää tarvita, se voidaan irrottaa parissa minuutissa ilman toisen henkilön apua. 1. Avaa pikalukituspultit. 2. Irrota roottorin käyttökiilahihna. 3. Asenna pyörästö ja aja. Suojus Karhonlevitin Telamurskain Extra dry -murskain 27

28 Murskain extra dry Murskain rikkoo korjatun rehun vahakerroksen hellävaroen. Sen jälkeen rehu levitetään pellolle tasaisesti. Murskauksen edut: Lyhyempi kuivumisaika, pienempi sääriski. Energiapitoisuuden nousu 10 %:iin, jolloin säästyy väkirehua. Laadukkaampi säilörehu ph-arvon nopean laskun ansiosta. Pöyhintää ei tarvita, jolloin aikaa säästyy ja työprosessi helpottuu. Hellävarainen murskaus vähentää herkkien lehtien varisemistappioita, jolloin säilörehun valkuaispitoisuus on korkeampi. Vähäisempi pellolla ajaminen säästää rehua ja pellon pintakerrosta. Näin saavutetaan huomattavia taloudellisia säästöjä. Murskaimen teho Murskausta voidaan säätää erittäin hellävaraisesta (runsaslehtiset palkokasvit) voimakkaaseen säätökahvan avulla. Säätämällämurskaimen karhonvastapeltiä, jossa on hitsatut listat, voidaan määrittää murskausaste. 28

29 Tekniset tiedot NOVADISC NOVADISC Työleveys Niittolautasia Työsaavutus Karhon leveys Traktoriteho alk. kw/hv Paino 225 2,20 m 5 2,2 ha/h 0,90 1,30 m 30 / kg 265 2,62 m 6 2,6 ha/h 1,10 1,70 m 37 / kg 305 3,04 m 7 3,0 ha/h 1,30 2,10 m 44 / kg 350 3,46 m 8 3,4 ha/h 1,70 2,50 m 52 / kg 400 3,88 m 9 3,9 ha/h 59 / kg NOVACAT taakse kytkettävä NOVACAT Työleveys Niittolautasia Työsaavutus Karhon leveys Traktoriteho alk. kw/hv Paino 225 H 2,20 m 5 2,2 ha/h 0,90 1,30 m 37 / kg 225 H ED/CRW 2,20 m 5 2,2 ha/h 0,90 1,30 m 44 / kg 265 H 2,62 m 6 2,6 ha/h 1,10 1,70 m 44 / kg 265 H ED/CRW 2,62 m 6 2,6 ha/h 1,10 1,70 m 52 / kg 305 H 3,04 m 7 3,0 ha/h 1,30 2,10 m 52 / kg 305 H ED/RC 3,04 m 7 3,0 ha/h 1,30 2,10 m 59 / kg 350 H 3,46 m 8 3,4 ha/h 1,70 2,50 m 59 / kg NOVACAT eteen kytkettävä NOVACAT Työleveys Niittolautasia Työsaavutus Karhon leveys Traktoriteho Paino alk. kw/hv 266 front 2,62 m 6 2,6 ha/h 0,90 1,70 m 37 / kg 266 front ED/CRW 2,62 m 6 2,6 ha/h 0,90 1,70 m 44 / kg 306 front classic 3,04 m 7 3,0 ha/h 1,10 2,10 m 44 / kg 306 front ED 3,04 m 7 3,0 ha/h 1,10 2,10 m 44 / kg 306 alpha-motion 3,04 m 7 3,0 ha/h 1,10 2,10 m 52 / kg 306 alpha-motion ED/RC 3,04 m 7 3,0 ha/h 1,10 2,10 m 44 / kg 356 alpha-motion 3,46 m 8 3,4 ha/h 52 / kg 356 alpha-motion ED/RC 3,46 m 8 3,4 ha/h 59 / /1280 kg Kaikki tiedot sitoumuksetta. Varusteet vaihtelevat maittain. 29

30 Varusteet Kiinnitys Ulosoton nopeus 540 r/min Ulosoton nopeus r/min Karhotinlautanen, ulko NOVADISC 225 kat. II Vakiovaruste Lisävaruste Lisävaruste 265 kat. II Vakiovaruste Lisävaruste Lisävaruste 305 kat. II Vakiovaruste Lisävaruste Lisävaruste 350 kat. II Lisävaruste Vakiovaruste Lisävaruste 400 kat. II Lisävaruste Vakiovaruste Lisävaruste NOVACAT H 225 H / H ED / H CRW kat. II Vakiovaruste Lisävaruste Vakiovaruste 265 H / H ED / H CRW kat. II Vakiovaruste Lisävaruste Vakiovaruste 305 H / H ED / H RC kat. III/2 Vakiovaruste Lisävaruste Vakiovaruste 350 H kat. III/2 Lisävaruste Vakiovaruste Vakiovaruste NOVACAT F 266 front / f ED / f RC Weiste, kat. II Lisävaruste Vakiovaruste Vakiovaruste 306 front classic / f ED Weiste, kat. II Lisävaruste Vakiovaruste Vakiovaruste 306 alpha-motion / ED / RC Weiste, kat. II Vakiovaruste Vakiovaruste 356 alpha-motion / ED / RC Weiste, kat. II Vakiovaruste Vakiovaruste Kiinnitys kat. III Hydraulinen taaksekääntö ED / CRW Murskain Takasuojus NOVACAT H 225 H Lisävaruste Lisävaruste Lisävaruste Vakiovaruste 265 H Lisävaruste Lisävaruste Lisävaruste Vakiovaruste 305 H Vakiovaruste Lisävaruste Lisävaruste Vakiovaruste 350 H Vakiovaruste Vakiovaruste Vakiovaruste 225 H ED / H CRW Lisävaruste Lisävaruste Vakiovaruste Lisävaruste 265 H ED / H CRW Lisävaruste Lisävaruste Vakiovaruste Lisävaruste 305 H ED / H RC Vakiovaruste Lisävaruste Vakiovaruste Lisävaruste NOVACAT F 266 front Lisävaruste Vakiovaruste 266 front ED/front CRW Vakiovaruste Lisävaruste 306 front classic Vakiovaruste 306 front ED Vakiovaruste Lisävaruste 306 alpha-motion Lisävaruste Vakiovaruste 306 alpha-motion ED/RC Vakiovaruste Lisävaruste 356 alpha-motion Lisävaruste Vakiovaruste 356 alpha-motion ED/RC Vakiovaruste Lisävaruste 30

31 Karhotinlautanen, sisä Lisäkarhotinlautaset Karhon ohjausrummut 2 kpl Kulutusjalakset Koholeikkuujalakset mm Valaisimet Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Vakiovaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Vakiovaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Vakiovaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Vakiovaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Vakiovaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Vakiovaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Vakiovaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Vakiovaruste 710 r/min murskaimelle Murskaimen pikalukitsimet Murskaimen pyörästö Hydraulinen kevennys Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Vakiovaruste Lisävaruste Lisävaruste Lisävaruste Vakiovaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Lisävaruste Kaikki tiedot sitoumuksetta. Varusteet vaihtelevat maittain. 31

32 Laatua tulevaisuuteen Apilanlehtitunnuksella merkityt koneet ovat kansainvälisesti menestyneitä sekä laadultaan ja huolto-ominaisuuksiltaan luotettavia. KTL-pohjamaalaus ja jauhemaalaus automaalin laadukkuus Laserleikkauskoneet erittäin tarkkaan peltityöstöön Uusi karkaisuyksikkö kuluville osille Nykyaikainen 3D-mallinnus Tulevaisuuden tarpeisiin vastaava rakenneosien testaus uudessa Grieskirchnerissä sijaitsevassa teknologia- ja kehityskeskuksessa simuloidaan kovimmat käyttöolosuhteet ja määritetään kuormituksen raja-arvot. Alkuperäiset Pöttinger-varaosat tarjoavat lisäarvoa: pidempi käyttöikä, tarkka sopivuus, aina käytettävissä. Tuotteiden luovutus jokaisella Pöttingerin asiakkaalla on takuun varmistamiseksi oikeus asianmukaiseen tuotteen luovutukseen, jonka tekee valtuutettu myyjä. Alois Pöttinger Maschinenfabrik GmbH A-4710 Grieskirchen Industriegelände 1 Puhelin +43 (0) Faksi +43 (0) Tomi Korpinen Mobile: +358 (0) tomi.korpinen@poettinger.at Konefarmi OY Mr. Olli Rauhala Kärsämäentie Turku Tel.: +358 (0) Mobile: olli.rauhala@konefarmi.fi Internet: landtechnik@poettinger.at Menestyksessä mukana Novacat_disc/fi/0510
