1 DISCO

2 Yhteensopivaa CLAAS-korjuutekniikkaa.

3 go.claas.com/halle9 Päivittäisessä työskentelyssä pellolla tarvitset enemmän kuin vankkarakenteisen työkoneen. Tarvitset toimivaa tekniikkaa, jota käytät mielelläsi. Tekniikkaa, joka toimii luotettavasti ja yhteensopivasti myös pitkien työjaksojen aikana ja vaikeissa olosuhteissa. Tarvitset myös saumattomasti yhteensopivan korjuuketjun. CLAAS tarjoaa johtavana rehunkorjuun järjestelmätoimittajana sopivan korjuuketjun jokaiselle tilalle. Yhteensopivat koneemme auttavat sinua päivittäisessä käytössä ja mahdollistavat parhaan mahdollisen korjuutehon. Sisältö Lautaspalkit 4 Kevennys 5 Käyttö 6 Huolto 9 Murskain 10 FIRST CLAAS SERVICE 12

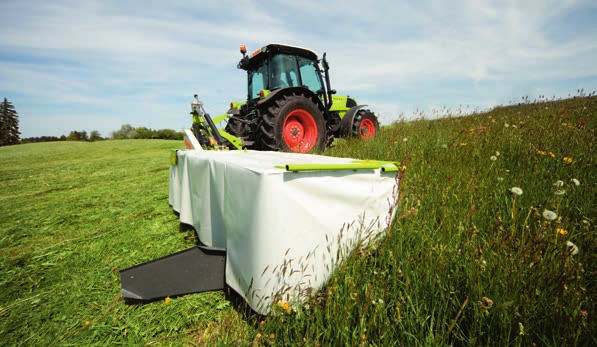

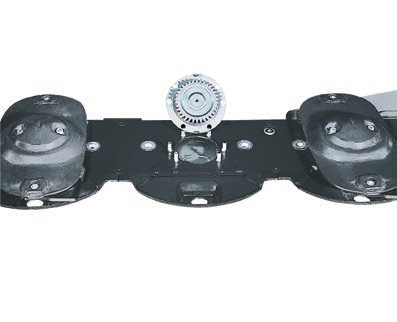

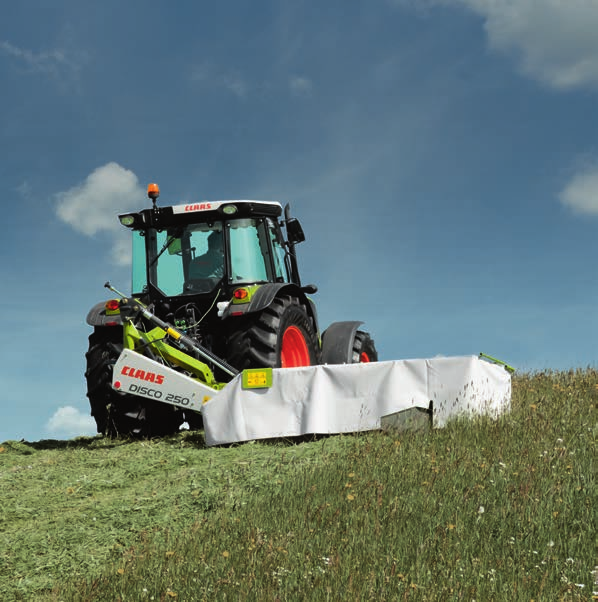

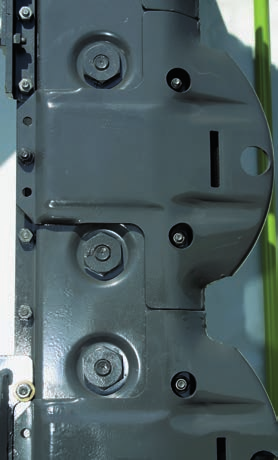

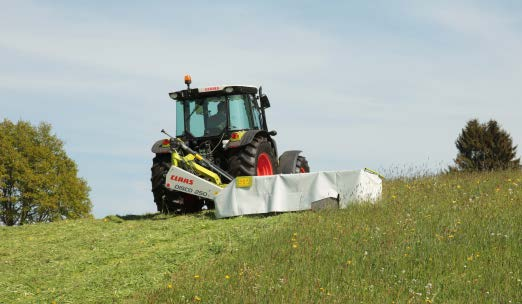

4 DISCO 290 / 250 / 210 Niittotekniikkaa pienemmille traktoreille. CLAAS Inline lautaspalkit. DISCO 290, 250 ja 210 -malleissa on hyväksi todetut CLAAS Inline lautaspalkit. Mallista riippuen työleveys on 2,85 m, 2,45 m ja 2,10 m. Teräpalkki on valmistettu korkealuokkaisesta teräksestä ja on erittäin vankkarakenteinen. Riittävän kokoisiksi mitoitetut hammaspyörät yhdessä tukevien laakerien kanssa varmistavat pitkän käyttöiän ja suuren käyttövarmuuden. Lautaspalkin alapinnan syvennykset mahdollistavat lian irtoamisen taaksepäin. Lisäksi sänki harjaa lautaspalkin alapintaa ja pitää sen puhtaana. Näin vältetään korkealuokkaisen rehun likaantuminen. 4

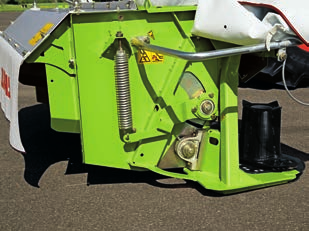

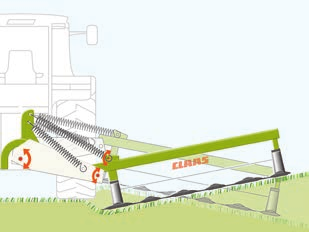

5 Kevennys. Toinen DISCO 290, 250 ja 210 lautaspalkin kierrejousista kannattaa aina vähintään puolta palkin painosta. Tämä kierrejousien vuorovaikutus pitää lautaspalkin pintapaineen tasaisena koko työleveydellä. Myös vaikeissa niitto-olosuhteissa lautaspalkin pintapaine säilyy tasaisena ja pellon pinnan seuranta optimoidaan. Se vähentää kitkavastusta, suojaa ruohon juuria ja varmistaa tasaisen niiton. 5

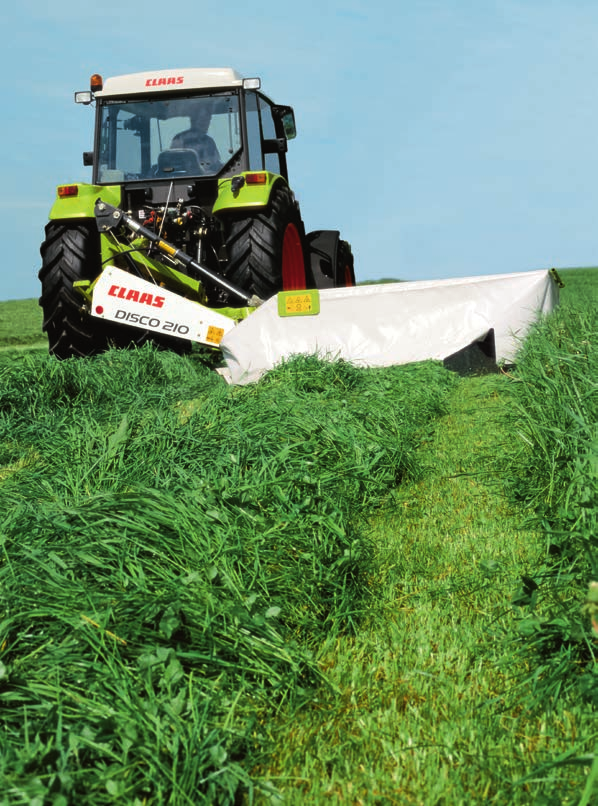

6 Tasainen niitto. Lautasten välisestä suuresta limityksestä johtuen niitto on puhdas ja tasainen. Lautasten suuren siirtotehon ansiosta materiaali jää tasaiseen karhoon. Karhonohjain. DISCO 290, 250 ja 210 -malleissa on luokokartio, joka jättää paljaan raidan kasvuston ja karhon väliin. Raita mahdollistaa puhtaan niittojäljen ja estetään rehun likaantumisen. Lisäksi koneeseen on saatavissa luokolevy. Luotettava kiilahihnakäyttö. Joustava hihnakäyttö siirtää käyttövoiman tasaisesti ja ilman kuormitushuippuja. Se suojaa traktoria ja niittolaitetta vaurioilta. 6

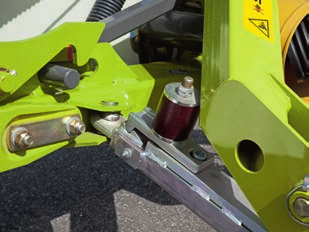

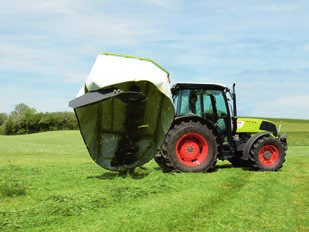

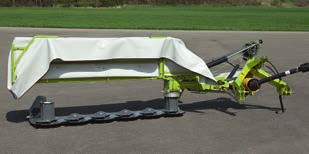

7 DISCO 290 / 250 / 210 Käytettävissä oleva tekniikka. Helppokäyttöinen taittomekaniikka. Lautaspalkki nostetaan päisteellä tai käännetään se kuljetusasentoon ainoastaan yhdellä vivulla 3-pistenostolaitetta käyttämättä tai perussäätöjä muuttamatta. Vaakasuuntaisen suunnikkaisnoston ansiosta lautaspalkki laskee tasaisesti koko työleveydeltään käyttöasentoon. Niiton aikana kevennyspaine säilyy tasaisena ja niittojälki puhtaana. Tehokas törmäyssuojaus. Törmäyksen voimasta lautaspalkki pääsee välittömästi kääntymään taakse. Käyttöasento palautetaan peruuttamalla lyhyesti jonka jälkeen niittoa voidaan jatkaa normaalisti. Lautaspalkki on täten jatkuvasti suojattuna. Kulutus- / korotetut liukujalakset. Kulutusjalakset suojaavat lautaspalkkia ja pidentävät sen käyttöikää suurella niittoteholla ja hiekkaisia sekä kivisiä peltoja niitettäessä. Korotetuilla jalaksilla voidaan lautaspalkin sängen pituutta lisäksi lisätä 30 mm. Näin lautaspalkki voidaan nopeasti sovittaa niitettävän kasvin ja erilaisten niitto-olosuhteiden mukaan. 7

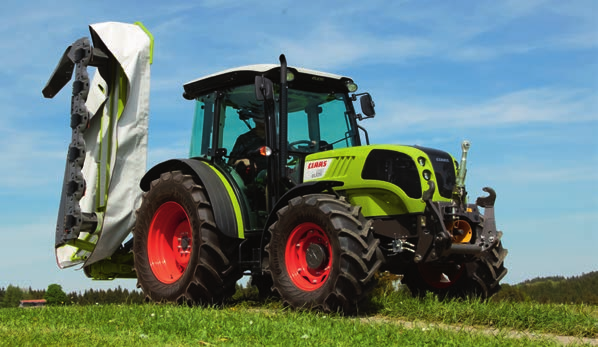

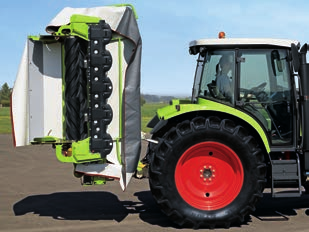

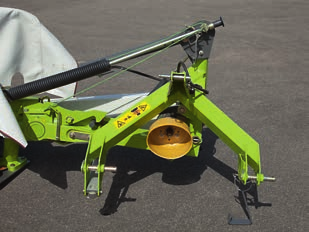

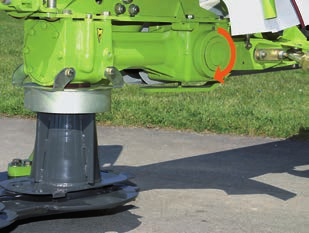

8 DISCO 290 / 250 / 210 Erittäin yksinkertainen. Kuljetuslukitus. Lautaspalkki nostetaan kuljetusasentoon 1-toimisella sylinterillä. Kuljetuksen ajaksi palkki varmistetaan mekaanisella kuljetuslukituksella. Näin varmistetaan turvallinen kuljetus maantiellä. Kuljetusleveys säilyy kapeana sisään siirretyn taittonivelen ansiosta. 3-pistevetolaite. Vetovarsien tappien paikkoja voidaan muuttaa traktorin raideleveyden mukaan. Näin voit jatkuvasti niittää täydellä työleveydellä. Avoimen kaaren muoto mahdollistaa nivelakselin suurimman mahdollisen liikkumavaran. 8

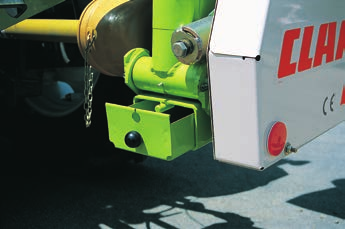

9 Huollon helppoutta. Reilusti avautuvat suojapressut mahdollistavat helpon käsiksi pääsyn kaikkiin huoltokohteisiin. Voimansiirron osat voidaan korjauksen ja huollon yhteydessä tarpeen vaatiessa nopeasti vaihtaa. Kiilahihojen kiristys. Kiilahihnojen kireys on osoitettu merkinnällä. Hihnoja voidaan tarvittaessa kiristää ruuvilla. Sisäänrakennettu työkalulaatikko. Sisäänrakennetussa työkalulaatikossa on riittävästi tilaa kaikille pellolla tarvittaville työkaluille, kuten esim. terille ja avaimille. 9

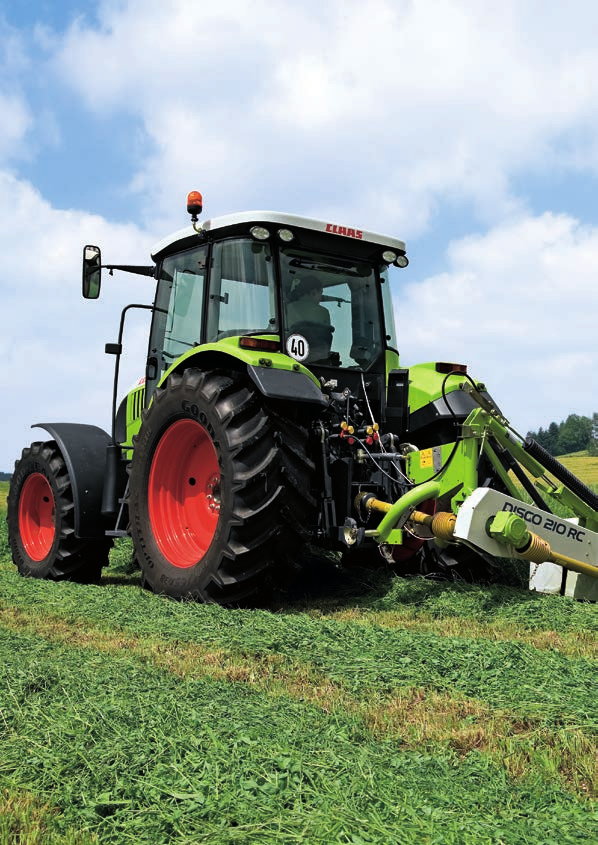

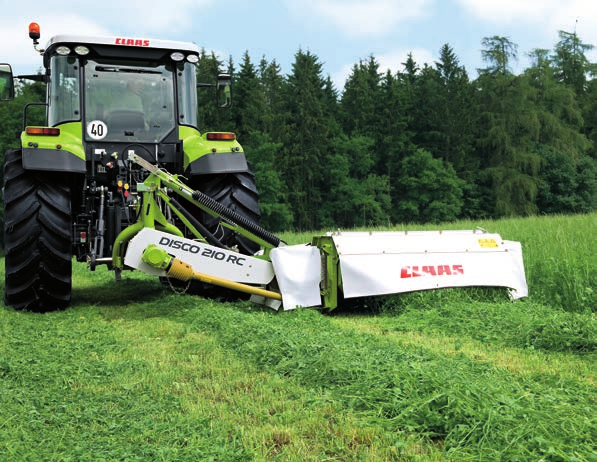

10 DISCO 210 RC. Käyttö erityisen rehevissä kasvustoissa, kuten esim. sinimailasta niitettäessä asettaa niittokoneelle erityisvaatimuksia. Telamurskaimella varustetun DISCO 210 RC myötä CLAAS tarjoaa mahdollisuuden kaikkien kasvustojen hellävaraiseen niittoon. DISCO 210 RC on varustettu kahdella spiraalikuvioidulla kumitelalla. Kovat korret murskautuvat profiililistojen välissä, mutta ravinnerikkaat lehdet jäävät ehjiksi. Säätö. Telat on suojattu vierailta esineiltä jousien avulla. Telojen puristusvoima ja väli on säädettävissä korjuuolosuhteiden mukaan. Karhotuslevyt voidaan säätää ilman työkaluja tasaisen ja rajatun karhon tekemiseksi. 10

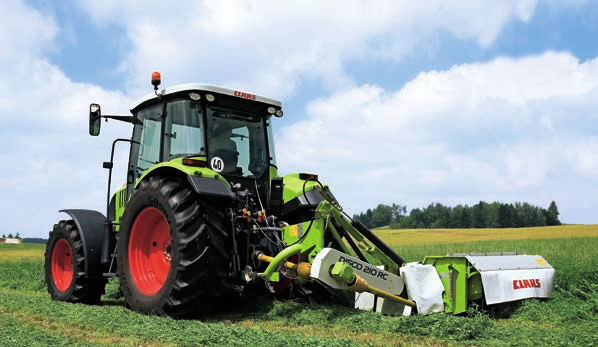

11 DISCO 210 RC Hellävarainen murskaus. 11

12 CLAAS huoltoa ei pelkästään luvata, vaan se myös tehdään. 12

13 Olemme valmiit kellon ympäri. FIRST CLAAS SERVICE huoltohenkilöstön ammattitaitoon ja täsmällisyyteen voit aina luottaa. CLAAS maahantuojat ja jälleenmyyjät varmistavat tarvittavat varaosat sekä korjaukset. Me olemme siellä missä sinäkin. Voit luottaa siihen, että saat meiltä tarvittavat varaosat. Keskeisesti sijaitsevat varastot toimittavat alkuperäiset CLAAS-osat kaikkialle maailmaan. Lukuisten CLAASjälleenmyyjien ansiosta saat varaosasi lyhyen ajan kuluessa riippumatta siitä, missä asut. Puhumme kaikki samaa kieltä. CLAAS jälleenmyyjät ovat tehokkaimpia maatalousalan yrityksistä maailmassa. Heillä ei ainoastaan ole käytössään hyvin koulutettu henkilöstö ja erikoistyökalut vaan he myös tuntevat tiloilla tehtävät työt sekä sinun odotuksesi osaamisesta ja luotettavuudesta. Luotettavaa vianetsintää. Huoltohenkilöstömme pitkäaikainen kokemus yhdessä uudenaikaisempien vianetsintäjärjestelmien kanssa, kuten CDS 5000, takaa nopean vian löytymisen sekä luotettavat asetusten muutokset ja CEBIS-ohjelmiston päivitykset. Tarvittaessa myös pellolla. 13

14

15 DISCO RC Työleveys m (DIN) 2,85 2,45 2,10 2,10 Kytkentä Kategoria II II II II Voimanoton kierrosnopeus r/min Paino kg Mittoja Karhon leveys mm, n Sängen pituus mm Säätövara mm Epätasaisuuksien seuranta Astetta - 28 / / / / + 35 Niittolaite Lautasia Lukumäärä Lautaskierrosnopeus r/min Teriä/lautanen Lukumäärä Terän mitat mm 115 x 48 x x 48 x x 48 x x 48 x 4 Terän kiinnitys ruuvikiinnitys ruuvikiinnitys ruuvikiinnitys ruuvikiinnitys Terien kehänopeus m/s Murskaimen kierrosnopeus r/min 940 Vakio Lisävar Ei saatavissa CLAAS pyrkii jatkuvasti sovittamaan tuotteensa käytännön vaatimusten mukaisesti. Tästä syystä pidätämme oikeudet muutoksiin. Teknisiä tietoja ja kuvia on pidettävä viitteellisinä. Kuvissa olevissa koneissa voi olla lisävarusteita, jotka eivät kuulu vakiotoimituksiin. Tämä esite on tehty maailmanlaajuiseen jakeluun. Tarkista koneen varustus jälleenmyyjän hintaluettelosta. Joissakin kuvissa suojuksia on poistettu. Suojuksia poistamalla selvennetään koneen toimintojen esittelemistä. Konetta ei missään tapauksessa saa käyttää ilman suojuksia. Noudata käyttöohjeessa olevia ohjeita.
