1 SILATEKNIIKAN PÄIVÄT 2016 Georakentamisen näkökulmia

2 Sisältö Geosuunittelun ohjeet Eurokoodi 7 ja NCCI7:n päivitys Ankkurit Siltojen kantavuuslaskenta ja korjauksiin liittyvä suunnittelu Kitkapaalut Rata- ja tie leikkaukset Panu Tolla 2

3 LIVI ohjeet: Geotekninen suunnittelu NCCI7-35/2013 uusi 2016 Geotekniset tutkimukset ja mittaukset 10/2015 Tien geotekninen suunnittelu 10/2012 RATO3 Radan rakenne 17/2014 yksityiskohtaiset ohjeet Sillan geotekninen suunnittelu 11/ Panu Tolla 3

4 NCCI7 päivitys 2016 EUROKOODI Eurokoodi 7 muutos EN 1997 A1 =ankkurointi Eurokoodien EN1990 & EN 1997 uudet kansalliset liitteet MITOITTAMINEN Maan- tai kallionvarainen peruslaatta Porapaalut: vaatimukset kallioon tukeutumiselle Maajouset, varmuuden kohdentaminen AA Tieliikennekuorma

5 Esijännitettyjen maa- ja kallioankkureiden koestus LO 30/2015 (EN ISO 22475) Koe Kallioankkuri Maa-ankkuri Hyväksyntäkoe kaikille kaikille Soveltuvuuskoe Tutkimusskoe RS: jos ei vertailukelpoista kokemusta RS: jos ei vertailukelpoista kokemusta RS: min 5 kpl / 5%, jos ankkurit pohjaolosuhteista ei ole aiempaa vertailukelpoista kokemusta RS: jos ei vertailukelpoista kokemusta Panu Tolla 5

6 Tukiseinän tuenta ankkureilla Esijännitetty ankkuri Vetopaalu (mikropaalu) Maan naulaus mitoitus EN / ankkuri EN /paalu EN / yleinen toteutus EN 1537 EN EN rakennemalli yksittäinen ankkuri yksittäinen paalu ryhmä - lujitemaa rakenne esijännitys passiivinen pasiivinen hyväksyntäkoe LO 30/2016 (EN ISO ) EN / PO-2011 EN määrä 100 % 2/50, 1/51 n >3 % >5 % /SOLCON, P.Salmenhaara/

7 Ankkuri Vetopaalu ERO 1. Rakenteen toiminta 2. Mitoitus 3. Koekuormitus Panu Tolla 7

8 Nykyisten siltojen korjaaminen ja uusiminen Panu Tolla 8

9 Siltojen kantavuuslaskentaohje LO 36/2015 Lähtötiedot > Luotettavuustaso > Varmuus γ R Geotekninen luotettavuustaso 1 Vähintään yleispiirustus (tai vastaava): esitetty sillan perustukset / alusrakenne mittoineen ja pohjanvahvistukset sekä siltapaikan maakerrosrakenne. Geotekninen luotettavuustaso 2 Edellisen lisäksi: rakennesuunnitelmat ja geosuunnitelmat laskelmineen (tai perustamistapalausunto) Eli tunnetaan pohjasuhteet ja alusrakenteen mitoitus. Vaihtoehtoisesti: Vähintään yleispiirustus (tai vastaava): esitetty sillan perustukset / alusrakenne mittoineen ja pohjanvahvistukset. Lisäksi siltapaikalla on tehty tai tehdään luotettavat pohjatutkimukset ja alusrakenteen tutkimukset YLEISKUVA KÄYTÖSSÄ =>+ 50 %. [helpoissa olosuhteissa,gl1: => +25 %] GEO-LASUNTO & POHJATUTKIMUKSET =>ei muuteta +/-0% TAI HYVÄ YLEISKUVA & POHJATUTKIMUKSET Geotekninen luotettavuustaso 3 Sillasta löytyy edellisen kohdan lisäksi rakentamisen aikaiset laadunvarmistusdokumentit ja rakenteiden toteutumatiedot Panu Tolla 9 GEO-SUUNNITELMA JA TOTEUTUMA TIEDOT => %.

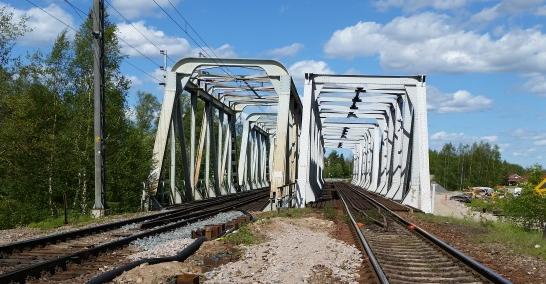

10 Kalajoensilta Ka Ka Panu Tolla 10

11 Nykyisten perusten geoteknisen kestävyyden arviointi Kalliovarainen perustus Panu Tolla 11

12 Geotekniset tutkimukset ja mittaukset LO 10/2015 SFS EN soveltamisohje Vaatimukset henkilöstölle Vaatimukset tutkimusten suorittamiselle ei SGY kairausoppaat Pohjatutkimusten työraportti Ohjeet ja vaatimukset tutkimusten sisällölle SILLAT TIET RADAT Täydentävät ohjeet: CPTU Siipikaira Pohjavesitutkimus Sulfidisavet

13 Koepaalutuksen käyttö vaativissa olosuhteissa Lp=35 45m? Koepaalutukset: Zatelliitin ja Tuuliharjun silat D=300 Teräs paalut ja 350 Trb paalut Panu Tolla 13

14 D= siltapaalutustyön ennakointi: Paalutettavuus Paalupituus Liikennekatkot Tulokset hyödynnettävissä Muhoksen muodostumassa ja mahd. muualla Pohjanmaan radalla hyödynnetty: 7 sillan paalutukissa Panu Tolla 14

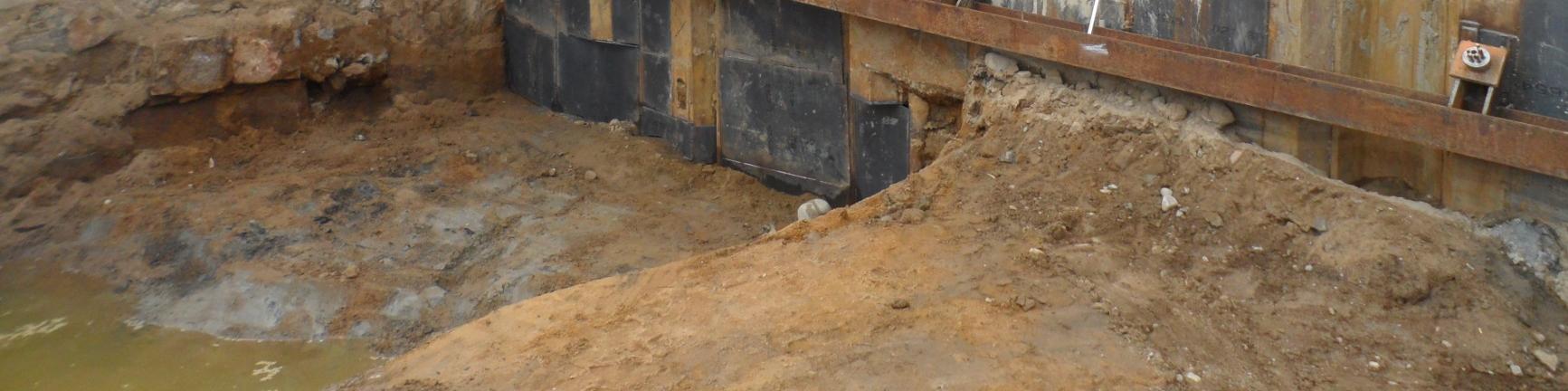

15 Työnaikaisten tilanteiden hallinta Panu Tolla 15

16 Radan alikulkusillat ja tieleikkaukset Panu Tolla 16

17 Radan alikulkusillat ja tieleikkaukset Miten prosessia tulisi kehittää? 1. Suunnittelu 2. Toteutuksen suunnittelu ja hankinta 3. Rakentamisen työnsuunnittelu 4. Rakentaminen 5. Valvonta Panu Tolla 17

18 KIITOS MIELENKIINNOSTA! Panu Tolla 18
