1 O M I S T A J A N O P A S / K Ä Y T T Ö O H J E K I R J A MOOTTORISAHA 49,3CC / 3hP HANDAI PROFESSIONAL SERIES / 9917 LUE NÄMÄ OHJEET HUOLELLA ENNEN KONEEN KÄYTTÖÖNOTTOA

2 Sisällysluettelo TEKNISET TIEDOT...3 MOOTTORISAHAN OSAT...4 VAROITUSMERKIT...5 MERKIT...6 ASENNUS...7 POLTTOAINE JA ÖLJYT...9 MOOTTORIN KÄYTTÖ...10 HUOLTO...12 KETJUN JA LAIPAN HUOTO

3 TEKNISET TIEDOT Moottori Ilmajäähdytteinen, 2-tahtinen, 3hp, 1-sylinteri Iskutilavuus 49,2 cc Max teho 2200w Tyhjäkäyntinopeus /- 300 r/min Kaasutin Walbro WT Sytytys Kosketukseton CDI Sahan paino 8,5 kg Äänen taso 115dB(A) Polttoaineen seos 35:1 Polttoainesäiliön tilavuus 5,5 dl Ketjuöljy Moottoriöljy SAE# 10W-30 Öljysäiliön tilavuus 2,6 dl Teräketju OREGON 91P / 91PX Laippa / terälevy OREGON Double Guard & OREGON Pro-Lite Laipan pituus 45/50 cm (2 laippaa ja ketjua pakkauksessa) Hammasjako 0,375 Ketjus pituus 0,050 3

4 MOOTTORISAHAN OSAT 1. Etusuoja 2. Käynnistysnaru 3. Ilmasuodattimen kansi 4. Ryyppy 5. Kaasunlukitus 6. Oikea kahva 7. Kaasuvipu 8. Kaasuliipaisin 9. Moottori kytkin 10. Polttoainesäiliö 11. Öljysäiliö 12. Vasen kahva 13. Ketju 14. Laippa 4

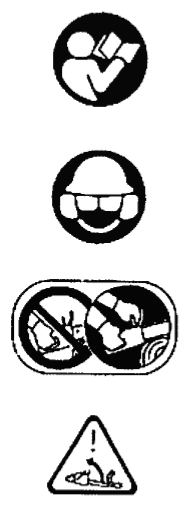

5 VAROITUSMERKIT Lue käyttö-ohje ennen laitteen käyttöä Käytä pää-, silmä- ja kuulosuojaimia Käytä moottorisahaa kaksin käsin Varo takapotkua! 5

6 MERKIT (a). Seos polttoaineen korkki (b). Ketjuöljyn korkki (c). Moottorisaha sammuu, kun kytkin käännetään 0/STOP -asentoon (d). Ryyppynuppi (e). Ketjuöljyn säätönuppi (f). H- ja L-neulojen paikat sekä tyhjäkäynnin säätönuppi 6

7 ASENNUS (F1) Paketti sisältää 1. Moottori-osa 2. Laipan suojus 3. Laippa 4. Teräketju 5. Tulppa-avain 6. Ruuvimeisseli kaasuttimen säätöä varten 7. Piikki ja kiinnitysruuvit Avaa laatikko ja asenna laippa ja teräketju moottoriin seuraavasti: Vedä suojus etukahvaa kohti tarkistaaksesi, että ketjujarru ei ole päällä. Löysennä mutterit ja irrota ketjun suojus Asenna piikki moottoriin. Laita teräketju laippaan ja kiinnitä laippa moottoriin 7

8 (F2) Laita Ketjunsuojus paikalleen 8. Reikä 9. Kiristimen mutteri 10. Ketjusuojus (F3) Varmista ketjun oikea pyörimissuunta (1) Asenna ketjunsuojus moottoriin ja kiristä ruuvit sormilla Säädä ketjun kireyttä kääntämällä kiristimen ruuvia (F4) Kiristä mutterit ja kiristimen ruuvi. Tarkista ketjun tasainen pyöriminen ja oikea kireys. HUOMAUTUS! Uusi ketju laajenee pituuteensa ensimmäisten käyttöjen yhteydessä. Tarkista ja säädä kireus säännöllisesti. Löysä ketju voi helposti aiheuttaa nopeaa kulumista itseensä sekä laippaan. 8

9 POLTTOAINE JA ÖLJYT Polttoaine Sekoita normaali luokkaista bensiiniä (lyijyllinen tai lyijytön, alkoholiton) ja laadullista moottoriöljyä, joka on tarkoitettu ilmajäähdytteisiin 2-tahti moottoreihin. Suositeltava sekoitussuhde: Käyttöikä Bensiini:Öljy Alle 20 tuntia 25:1 Yli 20 tuntia 35:1 Bensiini (litra) 2-tahti öljy (ml) 35:1 Sekoituskaavio , , ,5 KETJUÖLJY Käytä moottoriöljy SAE #10W-30 läpi vuoden tai SAE #30-#40 kesällä ja SAE #20 talvella. 9

KÄYNNISTYS MOOTTORIN KÄYTTÖ Täytä polttoainee ja ketjuöljy säiliöt ja kiristä korkit (F7) Aseta kytkin asentoon (I) (F8) (F9) (1) Ketjuöljy (2) Polttoaine (3) Kytkin (4)

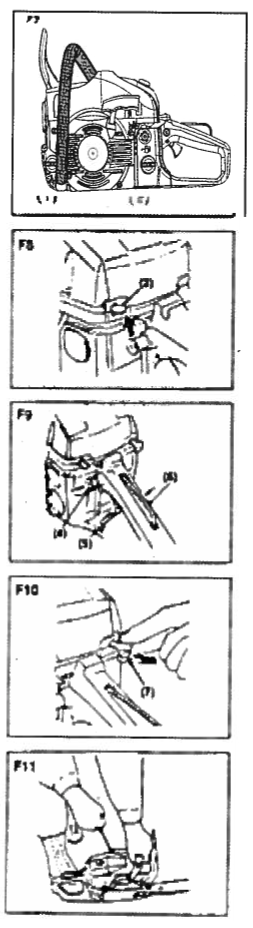

10 KÄYNNISTYS MOOTTORIN KÄYTTÖ Täytä polttoainee ja ketjuöljy säiliöt ja kiristä korkit (F7) Aseta kytkin asentoon (I) (F8) (F9) (1) Ketjuöljy (2) Polttoaine (3) Kytkin (4) Kaasun lukitusvipu (5) Kaasuvipu (6) Kaasunlukitus (7) Rikastinnuppi Ryyppy Paina ryyppyä. (F10) Pidä saha tukevasti maassa ja vedä käynnistysnarua voimakkaasti. (F11) 10

ÖLJYN TARKISTUS Moottorin käynnistämisen jälkeen pyöritä ketjua keskinopeasti ja katso, että öljyä valuu ketjusta hajalleen (F12) Voit säätää öljyn virtausta pohjassa olevasta reijästä ruuvitaltalla.

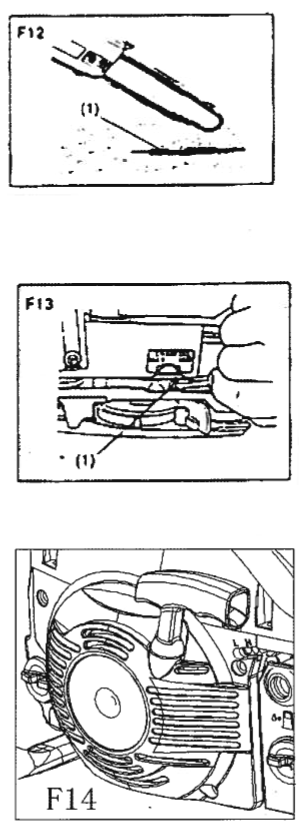

11 ÖLJYN TARKISTUS Moottorin käynnistämisen jälkeen pyöritä ketjua keskinopeasti ja katso, että öljyä valuu ketjusta hajalleen (F12) Voit säätää öljyn virtausta pohjassa olevasta reijästä ruuvitaltalla. (F13) (1) Säätäjä HUOMAUTUS! Öljyn pitäisi kulua melkein loppuun samaan aikaan polttoaineen kanssa. Muista täyttää öljytankki samalla kun täytät polttoainetankin. KAASUTTIMEN SÄÄTÖ (F14) Kaasutin on säädetty tehtaalla, mutta voi vaatia säätöä toimintaolosuhteiden vuoksi. Ennen kun rupeat säätämään kaasutinta tarkista, että ilma-/polttoainesuodatin on puhdas ja polttoaine on sopivassa sekoitus suhteessa. Säädettäessä, toimi seuraavasti: Pysäytä moottori ja kierrä neulat H ja L kunnes pysähtyvät. Aseta ne takaisin alkuperäisiin asentoon; H=1 3/8, L=1 ¼. Käynnistä moottori ja anna lämmetä puolitehoon Pyöritä L-neulaa hitaasti myötäpäivään löytääksesi asennon, jossa joutokäynti nopeus on täysillä ja aseta neula takaisin ¼ pyörittämällä vastapäivään Pyöritä joutokäynti säätöruuvia (T) vastapäivään, jotta teräketju ei pyöri. Jos tyhjäkäynti on liian hidas, käännä ruuvia myötäpäivään Tee testi leikkaus ja säädä H-neula parhaaseen leikkuuvoimaan ei nopeuteen. 11

HUOLTO ILMANSUODATIN Puhdistimen pinnalla oleva pöly voidaan poistaa napsuttamalla puhdistimen nurkkaa kovaa pintaa vasten. Jos käytät paineilmaa, puhalla sisäpuolelta.

12 HUOLTO ILMANSUODATIN Puhdistimen pinnalla oleva pöly voidaan poistaa napsuttamalla puhdistimen nurkkaa kovaa pintaa vasten. Jos käytät paineilmaa, puhalla sisäpuolelta. (F27) ÖLJYAUKKO Irroita laippa ja tarkista ja puhdista öljyaukko tukkeutumista. (F28) Laippa Kun laippa on irti poista sahanpurut uralta ja öljyaukosta. (F29) Voitele hammaspyörä. (F30) Muut Tarkista öljyvuotojen varalta ja kiristä löysät kiinnikkeet. Tarkista nivelet ja laipan kiinnitys. Korjaa viat ennen seuraavaa käyttökertaa. 12

13 SYLINTERI Pölyn tukkeutuminen sylinterin laippojen väliin aiheuttaa ylikuumemisen moottoriin, joten puhdista välit säännölisin väliajoin. (F31) POLTTOAINEEN SUODIN Käytä lankakoukkua ottaaksesi suodattimen pois. (F32) Pura suodatin ja pese se bensalla tai vaihda se uuteen, jos tarvitsee. ÖLJYTANKKI Ota öljysuodatin pois ja puhdista se liasta ja bensasta. Kun laitat suodattimen takaisin katso, että suodatin menee oikeaan etu kulmaan. SYTYTYSTULPPA (F34) Puhdista elektrodit teräsharjalla ja pidä väli 0,65 mm. RATTAAT (F35) Tarkista halkeamien ja liiallisen kulumisen varalta. Jos vaurioita löytyy, vaihda osa uuteen. Älä koskaan laita uutta ketjua kuluneelle rataalle tai kulunutta ketjua uudelle rataalle. 13

14 KETJU KETJUN JA LAIPAN HUOTO Pidä ketjun leikkaajat terävinä. Leikkaajat pitää terävöittää kun: Sahanpurusta tulee jauhomaista Tarvitset käyttää enemmän voimaa sahaamiseen Leikkuu ei mene suoraan Tärinä lisääntyy Bensan kuluminen lisääntyy Ennen viilausta: Tarkista, että saha on kunnolla ja turvallisesti kiinni ja moottori sammuksissa Käytä pyöreää viilaa; koko: 3/16 (4.76mm). Ketjun tyypin ollessa 21BP066X/072X/078X Laita viila leikkaajaan ja vedä eteenpäin. Pidä viila suorassa kuten kuvassa. (F36) Kun jokainen leikkaaja on käyty läpi, tarkista syvyys ja viilaa oikeaan syvyyteen. (F37) Varmista, että jokainen leikkaaja on saman pituinen ja reunat ovat pyöristetty oikeaan kulmaan. (F38) 14

15 LAIPPA Tarkista laippa kulumisen varalta ja vaihda tarvittaessa. Laipan radan sivut tulevat olla suorat. Laipan voit tarkistaa viivoittimen avulla, kuten kuvassa. 1. Viivoitin 2. Kuilu 3. Ei kuilua 4. Ketjun kaltevuus Jos kuilu on olemassa, kuten ylä kuvassa: laippa on kunnossa. Jos taas kuilua ei ole ja ketju on kallellaan laipan suhteeseen: laippa on vaihdettava. 15
