WR6413D 2T POLTTOMOOTTORI RUOHOTRIMMERI

Transkriptio

1 KÄYTTÖOHJE WR6413D 2T POLTTOMOOTTORI RUOHOTRIMMERI ZAA0510 Lue ja perehdy tähän ohjeeseen ennen koneen käyttöönottoa! rev.a

2 2T POLTTOMOOTTORI RUOHOTRIMMERI FIN Onneksi olkoon onnistuneen valinnan johdosta! Ole hyvä, ja tutustu näihin ohjeisiin huolellisesti ennen laitteen käyttöönottoa, sillä taitamaton käsittely voi aiheuttaa vaaratilanteita. TURVALLISUUSOHJEET Turvallisuussymbolien merkitys Lue käyttöohjeet ennen koneen käyttöönottoa Konetta käytettäessä on varustauduttava aina asianmukaisin suojavarustein. Suojalaseja, kuulosuojaimia ja kypärää on käytettävä. Pidä sivulliset henkilöt sekä eläimet riittävän etäällä. Käytä käsien suojana käsineitä, jotka tarjoavat riittävän suojan. Käytä työjalkineita, jotka takaavat riittävän pidon ja suojan. Huomio! Vaara! Nuoli osoittaa kahvan oikean kohdan. Älä muuta. Varoitus! Kuuma pinta. Melupäästöt vastaavat direktiivin 2000/14/EC vaatimuksia. Varoitus! Sinkoutuvista esineistä aiheutuva vaara. Maksimi kierrosluku. Älä käytä teriä tämän laitteen kanssa Huom.! Pidä sivulliset henkilöt, etenkin lapset, sekä eläimet vähintään 15 m etäisyydellä käyvästä koneesta. Pysäytä kone välittömästi sivullisen lähestyessä. Seuraavia turvaohjeita on noudatettava poikkeuksetta: Käytä vartalonmukaista, tukevaa työvaatetusta, joka suojaa ruumistasi. Käytä pitkiä housuja, turvallisia työjalkineita, kestäviä työkäsineitä, suojakypärää, kasvoja suojaavaa naamaria tai silmiä suojaavia suojalaseja sekä hyväksyttyä kuulosuojusta melun vaimentamiseksi. Säilytä laite turvallisessa paikassa. Avaa polttoainesäiliön kansi hitaasti, jotta sisälle mahdollisesti syntynyt paine purkautuu. Palovaaran välttämiseksi siirry vähintään 3 metriä polttoaineen täyttöpaikasta, ennen kuin käynnistät laitteen. Sammuta laite, ennen kuin lasket sen pois. Pidä laitteesta aina molemmin käsin kiinni puristavalla otteella. Varmistu, että kaikki ruuvit ja liitokset on kiristetty tiukkaan. Älä koskaan käytä laitetta, jota ei ole säädetty oikein, koottu täydellisin varustein. Älä käytä laitetta, jonka rakenne on vaurioitunut tai muuten puutteellinen. Varmistu, että kahvat ovat kuivat, puhtaat ja että niissä ei ole polttoainetta. Pidä leikkuupäätä aina mahdollisimman lähellä maata. Varmistu, ettei leikkauspää osu pieniin esineisiin. Rinteessä työskennellessä asetu aina leikkauspään alapuolelle. ÄLÄ KOSKAAN työskentele rinteessä t. vastaavassa paikassa, jossa on mahdollista liukastua tai menettää tasapaino. 2

3 Tarkasta, ettei työskentelyalueella ole sellaisia esineitä, joihin voidaan osua ja/tai jotka voivat singota leikkauksen aikana. Älä altista ruumiinosia tai vaatekappaleita pyörivälle leikkuupäälle, kun käynnistät moottorin tai kun moottori käy. Ennen koneen käynnistämistä tulee varmistua, ettei leikkuupää kosketa mihinkään vieraaseen esineeseen. Sammuta moottori, ennen kuin kosket leikkuupäähän. Säilytä laite poissa helposti syttyvien materiaalien, sekä lämmönlähteiden luota. Pidä kaikki laitteen osat puhtaana leikkuussa syntyvästä jäämästä. Älä anna laitetta lasten tai muutoin taitamattomien henkilöiden käytettäväksi. KÄYTÄ AINOASTAAN SELLAISTA POLTTOAINETTA, kuin mitä ohjeen luvussa Polttoaine ja öljy ohjeistetaan. Käytä ainoastaan oikeassa suhteessa 2-tahti öljyyn sekoitettua bensiiniä. Vääräntyyppisen polttoaineen lisääminen koneeseen saattaa aiheuttaa pysyviä vahinkoja, mikä puolestaan aiheuttaa takuun raukeamisen. ÄLÄ TUPAKOI konetta käyttäessäsi tai polttoainetta tankatessasi. ÄLÄ KÄYTÄ KONETTA ILMAN PAKOPUTKEA tai pakoputken suojusta ÄLÄ KOSKETA PAKOPUTKEA. Pakoputki kuumenee huomattavasti käytön aikana. ÄLÄ KÄYTÄ KONETTA EPÄVAKAALLA PAIKALLA. Pidä aina huoli tasapainon säilymisestä työskennellessä. Älä käytä konetta käsivarsia kurottaen tai yhdellä kädellä. ÄLÄ NOSTA LEIKKUUPÄÄTÄ ylös maasta koneen käydessä. ÄLÄ KÄYTÄ KONETTA MUIHIN TARKOITUKSIIN, kuin ruohon ja nurmen leikkaamiseen. ÄLÄ KÄYTÄ KONETTA YHTÄJAKSOISESTI liian pitkiä aikoja. Lepää välillä ja anna koneen jäähtyä. ÄLÄ KÄYTÄ KONETTA VÄSYNEENÄ, PÄIHTYNEENÄ TAI SAIRAANA OLLESSA. ÄLÄ KÄYTÄ LAITETTA ILMAN PAIKOILLEEN ASENNETTUA LEIKKUUPÄÄN SUOJUSTA ÄLÄ MUUTA LAITTEEN RAKENNETTA. Rakenteen muuttaminen alkuperäisestä voi aiheuttaa vakavan vaaratilanteen ja mitätöi takuun. ÄLÄ KÄYTÄ LAITETTA PALO- JA/TAI RÄJÄHDYSVAARALLISTEN aineiden läheisyydessä. ÄLÄ KÄYTÄ MUITA LEIKKUUTERIÄ tai varaosia, kuin valmistajan alkuperäisiä osia. Epäsopivien osien käyttö voi aiheuttaa vakavan vaaratilanteen. SISÄLLYS Turvallisuusohjeet. 2 Sisällys.. 3 Yleiskuvaus.. 4 Kokoonpano.. 5 Polttoaine.. 5 Laitteen käyttö.. 6 Hoito ja huolto.. 7 Vianetsintä 10 Tekniset tiedot.. 10 Takuu 10 3

4 YLEISKUVAUS 1 Siimakela 2 Leikkaussiima 3 Roiskesuoja 4 Runkoputki / vetovaijeri 5 Kädensija 6 Kaasuvipu 7 Sammutuskytkin 8 Turvakytkin 9 Rikastinvipu 10 Käynnistimen kotelo 11 Polttoainesäiliö 12 Ilmansuodatin 13 Käynnistyskahva 14 Pakoputken suojus 15 Polttoaineen esisyötin ryyppy 16 Roiskesuojan kiinnitystarvikkeet Huom.! Tämän laitteen kanssa ei saa käyttää minkäänlaisia leikkuuteriä, ainoastaan siimakelaa. Huom! Muutokset ovat mahdollisia tämän ohjeen painamisen jälkeen. TURVAVARUSTEET Teräsuojus (3) On oltava aina asennettuna konetta käytettäessä Pakoputken suojus (14) estää suoran kontaktin kuumaan pakoputkeen 4

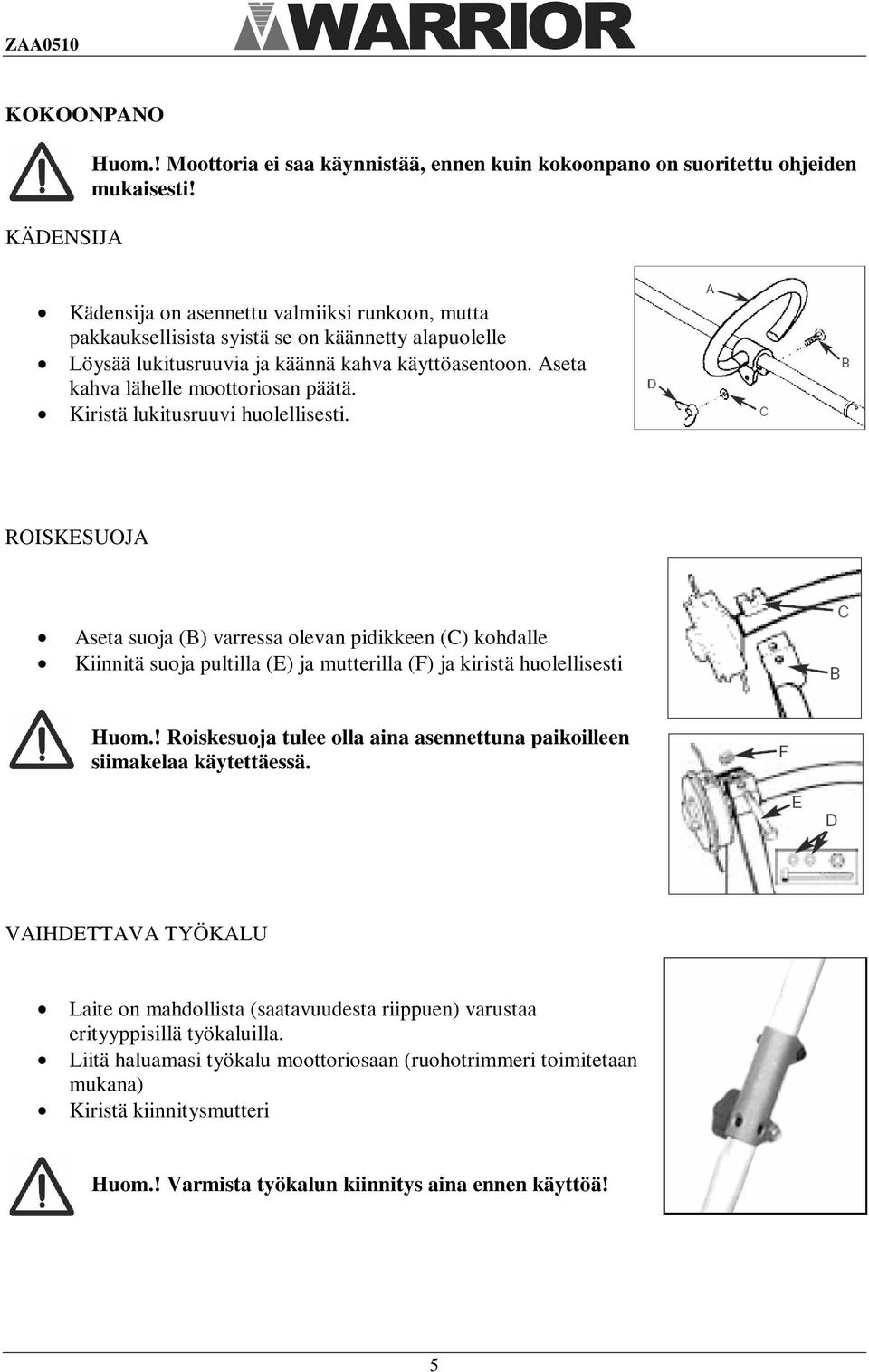

5 KOKOONPANO KÄDENSIJA Huom.! Moottoria ei saa käynnistää, ennen kuin kokoonpano on suoritettu ohjeiden mukaisesti! Kädensija on asennettu valmiiksi runkoon, mutta pakkauksellisista syistä se on käännetty alapuolelle Löysää lukitusruuvia ja käännä kahva käyttöasentoon. Aseta kahva lähelle moottoriosan päätä. Kiristä lukitusruuvi huolellisesti. ROISKESUOJA Aseta suoja (B) varressa olevan pidikkeen (C) kohdalle Kiinnitä suoja pultilla (E) ja mutterilla (F) ja kiristä huolellisesti Huom.! Roiskesuoja tulee olla aina asennettuna paikoilleen siimakelaa käytettäessä. VAIHDETTAVA TYÖKALU Laite on mahdollista (saatavuudesta riippuen) varustaa erityyppisillä työkaluilla. Liitä haluamasi työkalu moottoriosaan (ruohotrimmeri toimitetaan mukana) Kiristä kiinnitysmutteri Huom.! Varmista työkalun kiinnitys aina ennen käyttöä! 5

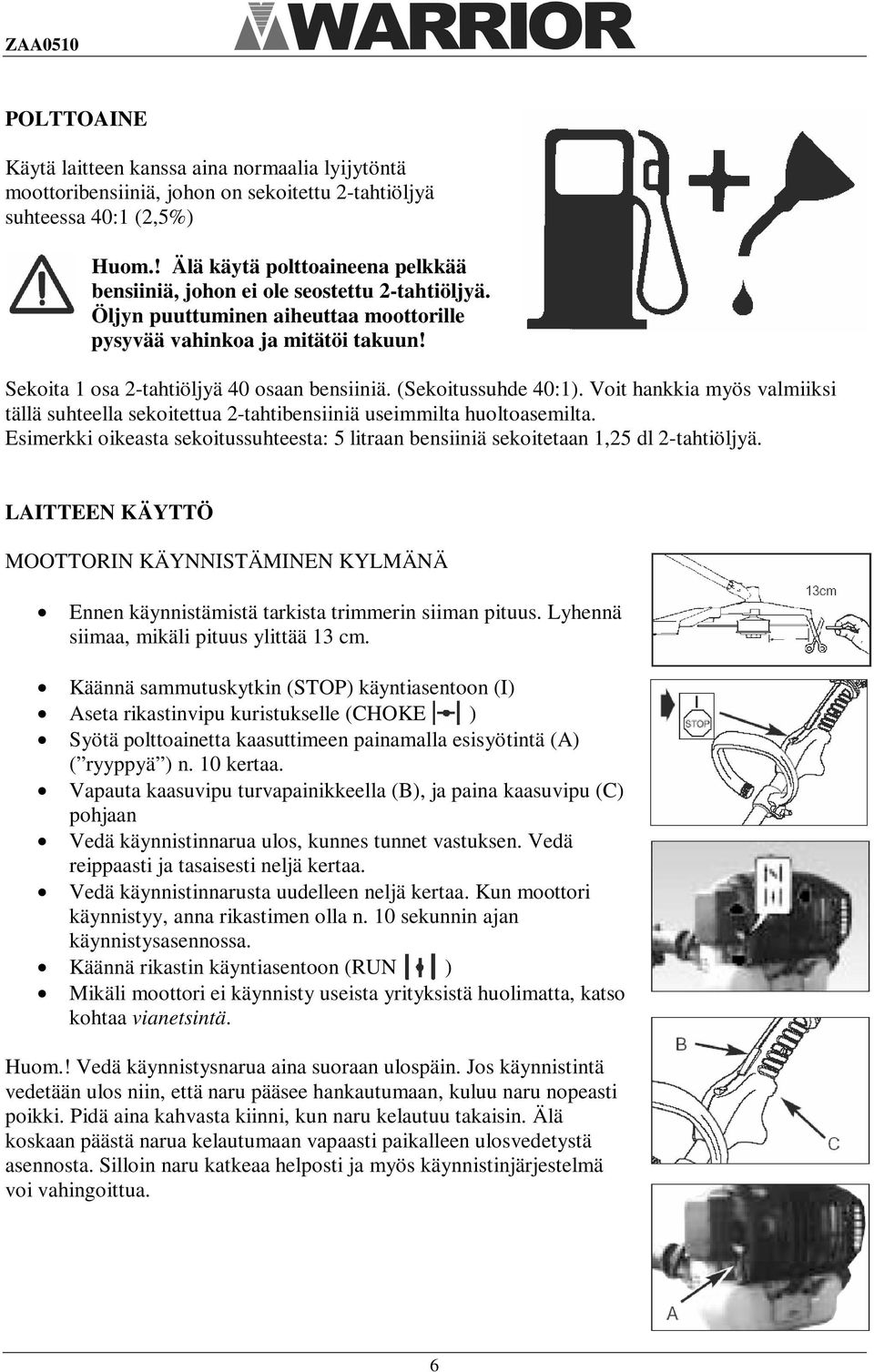

6 POLTTOAINE Käytä laitteen kanssa aina normaalia lyijytöntä moottoribensiiniä, johon on sekoitettu 2-tahtiöljyä suhteessa 40:1 (2,5%) Huom.! Älä käytä polttoaineena pelkkää bensiiniä, johon ei ole seostettu 2-tahtiöljyä. Öljyn puuttuminen aiheuttaa moottorille pysyvää vahinkoa ja mitätöi takuun! Sekoita 1 osa 2-tahtiöljyä 40 osaan bensiiniä. (Sekoitussuhde 40:1). Voit hankkia myös valmiiksi tällä suhteella sekoitettua 2-tahtibensiiniä useimmilta huoltoasemilta. Esimerkki oikeasta sekoitussuhteesta: 5 litraan bensiiniä sekoitetaan 1,25 dl 2-tahtiöljyä. LAITTEEN KÄYTTÖ MOOTTORIN KÄYNNISTÄMINEN KYLMÄNÄ Ennen käynnistämistä tarkista trimmerin siiman pituus. Lyhennä siimaa, mikäli pituus ylittää 13 cm. Käännä sammutuskytkin (STOP) käyntiasentoon (I) Aseta rikastinvipu kuristukselle (CHOKE ) Syötä polttoainetta kaasuttimeen painamalla esisyötintä (A) ( ryyppyä ) n. 10 kertaa. Vapauta kaasuvipu turvapainikkeella (B), ja paina kaasuvipu (C) pohjaan Vedä käynnistinnarua ulos, kunnes tunnet vastuksen. Vedä reippaasti ja tasaisesti neljä kertaa. Vedä käynnistinnarusta uudelleen neljä kertaa. Kun moottori käynnistyy, anna rikastimen olla n. 10 sekunnin ajan käynnistysasennossa. Käännä rikastin käyntiasentoon (RUN ) Mikäli moottori ei käynnisty useista yrityksistä huolimatta, katso kohtaa vianetsintä. Huom.! Vedä käynnistysnarua aina suoraan ulospäin. Jos käynnistintä vedetään ulos niin, että naru pääsee hankautumaan, kuluu naru nopeasti poikki. Pidä aina kahvasta kiinni, kun naru kelautuu takaisin. Älä koskaan päästä narua kelautumaan vapaasti paikalleen ulosvedetystä asennosta. Silloin naru katkeaa helposti ja myös käynnistinjärjestelmä voi vahingoittua. 6

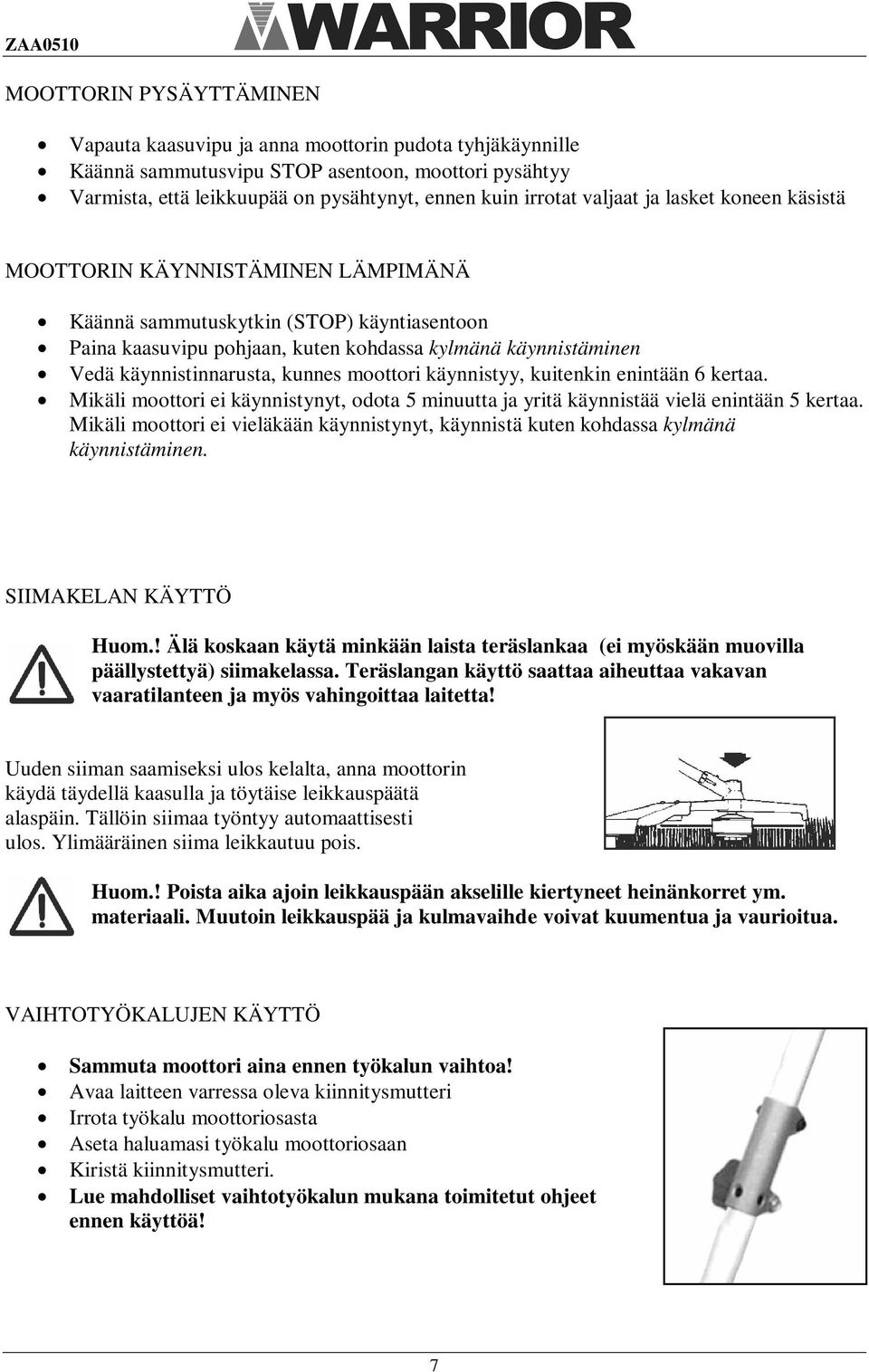

7 MOOTTORIN PYSÄYTTÄMINEN Vapauta kaasuvipu ja anna moottorin pudota tyhjäkäynnille Käännä sammutusvipu STOP asentoon, moottori pysähtyy Varmista, että leikkuupää on pysähtynyt, ennen kuin irrotat valjaat ja lasket koneen käsistä MOOTTORIN KÄYNNISTÄMINEN LÄMPIMÄNÄ Käännä sammutuskytkin (STOP) käyntiasentoon Paina kaasuvipu pohjaan, kuten kohdassa kylmänä käynnistäminen Vedä käynnistinnarusta, kunnes moottori käynnistyy, kuitenkin enintään 6 kertaa. Mikäli moottori ei käynnistynyt, odota 5 minuutta ja yritä käynnistää vielä enintään 5 kertaa. Mikäli moottori ei vieläkään käynnistynyt, käynnistä kuten kohdassa kylmänä käynnistäminen. SIIMAKELAN KÄYTTÖ Huom.! Älä koskaan käytä minkään laista teräslankaa (ei myöskään muovilla päällystettyä) siimakelassa. Teräslangan käyttö saattaa aiheuttaa vakavan vaaratilanteen ja myös vahingoittaa laitetta! Uuden siiman saamiseksi ulos kelalta, anna moottorin käydä täydellä kaasulla ja töytäise leikkauspäätä alaspäin. Tällöin siimaa työntyy automaattisesti ulos. Ylimääräinen siima leikkautuu pois. Huom.! Poista aika ajoin leikkauspään akselille kiertyneet heinänkorret ym. materiaali. Muutoin leikkauspää ja kulmavaihde voivat kuumentua ja vaurioitua. VAIHTOTYÖKALUJEN KÄYTTÖ Sammuta moottori aina ennen työkalun vaihtoa! Avaa laitteen varressa oleva kiinnitysmutteri Irrota työkalu moottoriosasta Aseta haluamasi työkalu moottoriosaan Kiristä kiinnitysmutteri. Lue mahdolliset vaihtotyökalun mukana toimitetut ohjeet ennen käyttöä! 7

8 HOITO JA HUOLTO SIIMAN VAIHTAMINEN Kierrä nuppia (A) VASTAPÄIVÄÄN avataksesi Ota siimapuola (B) ja jousi (C) pois akselilta (D) Ota mahdolliset siiman jäänteet pois puolalta Ota uusi leikkaussiima (2,4-2,7 mm), pituudeltaan max. 4 m ja taita se keskikohdalta kahtia Aseta siiman keskikohta puolalle kuvan mukaisesti Kierrä siima puolalle myötäpäivään, kummallekin puolan osalle. Kiertäessäsi pidä siima kireällä. Jätä päihin n. 15 cm. Kiinnitä siiman päät kiinnityskohtiin puolan vastakkaisille sivuille. Asenna jousi akselille Työnnä siiman päät ulos kotelon (F) rei istä (J) Aseta puola koteloon ja vedä siiman päät ulos Tarkista että puola asettuu oikein paikalleen. Kun puola on paikoillaan, paina sitä alas niin että jousi painuu kasaan. Vedä kumpaakin siiman päätä napakasti niin, että siimat irtoavat kiinnityskoloista. Pidä puola painettuna ja kierrä kiinnitysnuppi kiinni MYÖTÄPÄIVÄÄN. Kiristä nuppi ainoastaan käsin. Lyhennä molemmat siiman päät n. 13 cm pituuteen 8

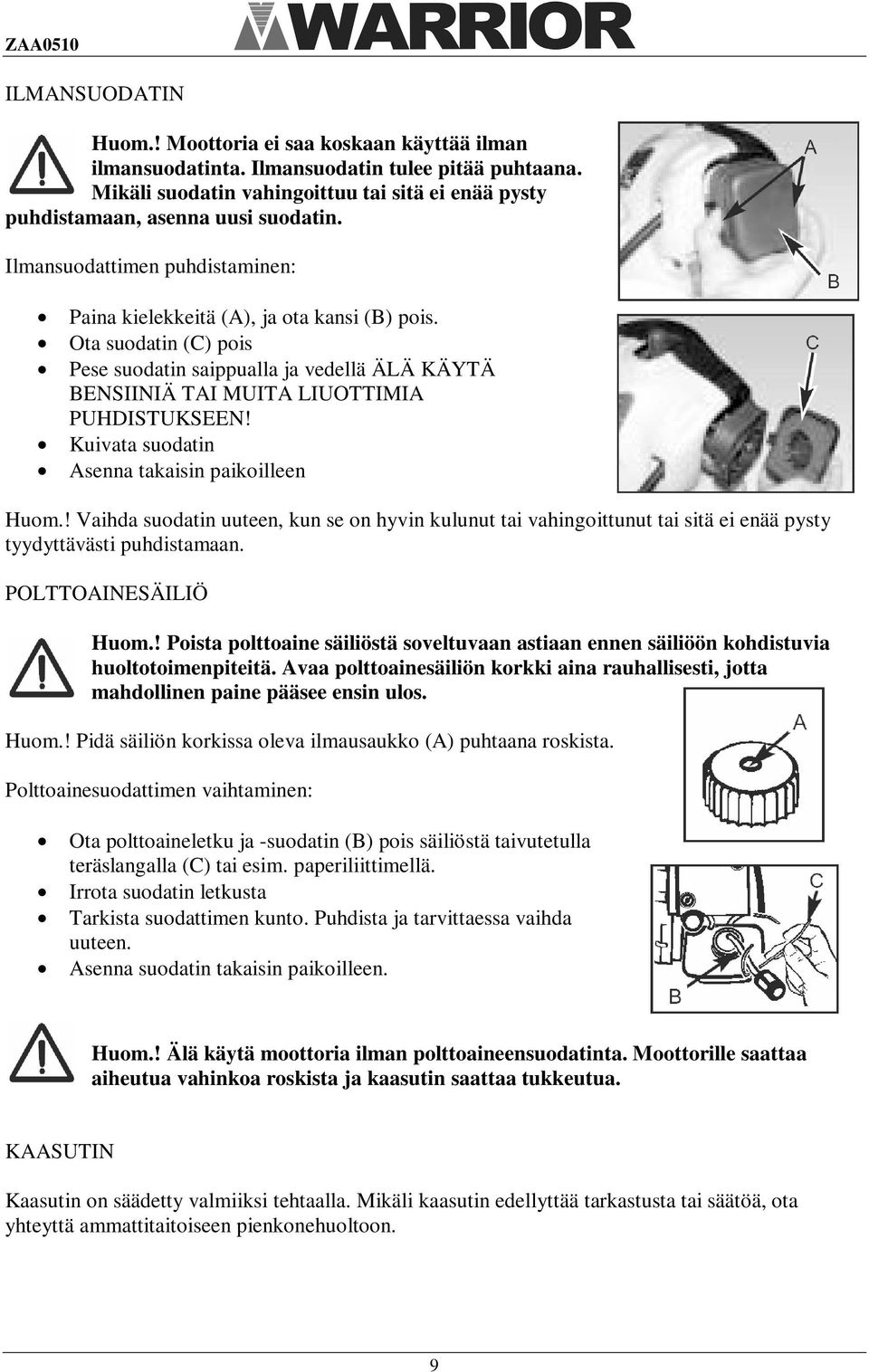

9 ILMANSUODATIN Huom.! Moottoria ei saa koskaan käyttää ilman ilmansuodatinta. Ilmansuodatin tulee pitää puhtaana. Mikäli suodatin vahingoittuu tai sitä ei enää pysty puhdistamaan, asenna uusi suodatin. Ilmansuodattimen puhdistaminen: Paina kielekkeitä (A), ja ota kansi (B) pois. Ota suodatin (C) pois Pese suodatin saippualla ja vedellä ÄLÄ KÄYTÄ BENSIINIÄ TAI MUITA LIUOTTIMIA PUHDISTUKSEEN! Kuivata suodatin Asenna takaisin paikoilleen Huom.! Vaihda suodatin uuteen, kun se on hyvin kulunut tai vahingoittunut tai sitä ei enää pysty tyydyttävästi puhdistamaan. POLTTOAINESÄILIÖ Huom.! Poista polttoaine säiliöstä soveltuvaan astiaan ennen säiliöön kohdistuvia huoltotoimenpiteitä. Avaa polttoainesäiliön korkki aina rauhallisesti, jotta mahdollinen paine pääsee ensin ulos. Huom.! Pidä säiliön korkissa oleva ilmausaukko (A) puhtaana roskista. Polttoainesuodattimen vaihtaminen: Ota polttoaineletku ja -suodatin (B) pois säiliöstä taivutetulla teräslangalla (C) tai esim. paperiliittimellä. Irrota suodatin letkusta Tarkista suodattimen kunto. Puhdista ja tarvittaessa vaihda uuteen. Asenna suodatin takaisin paikoilleen. Huom.! Älä käytä moottoria ilman polttoaineensuodatinta. Moottorille saattaa aiheutua vahinkoa roskista ja kaasutin saattaa tukkeutua. KAASUTIN Kaasutin on säädetty valmiiksi tehtaalla. Mikäli kaasutin edellyttää tarkastusta tai säätöä, ota yhteyttä ammattitaitoiseen pienkonehuoltoon. 9

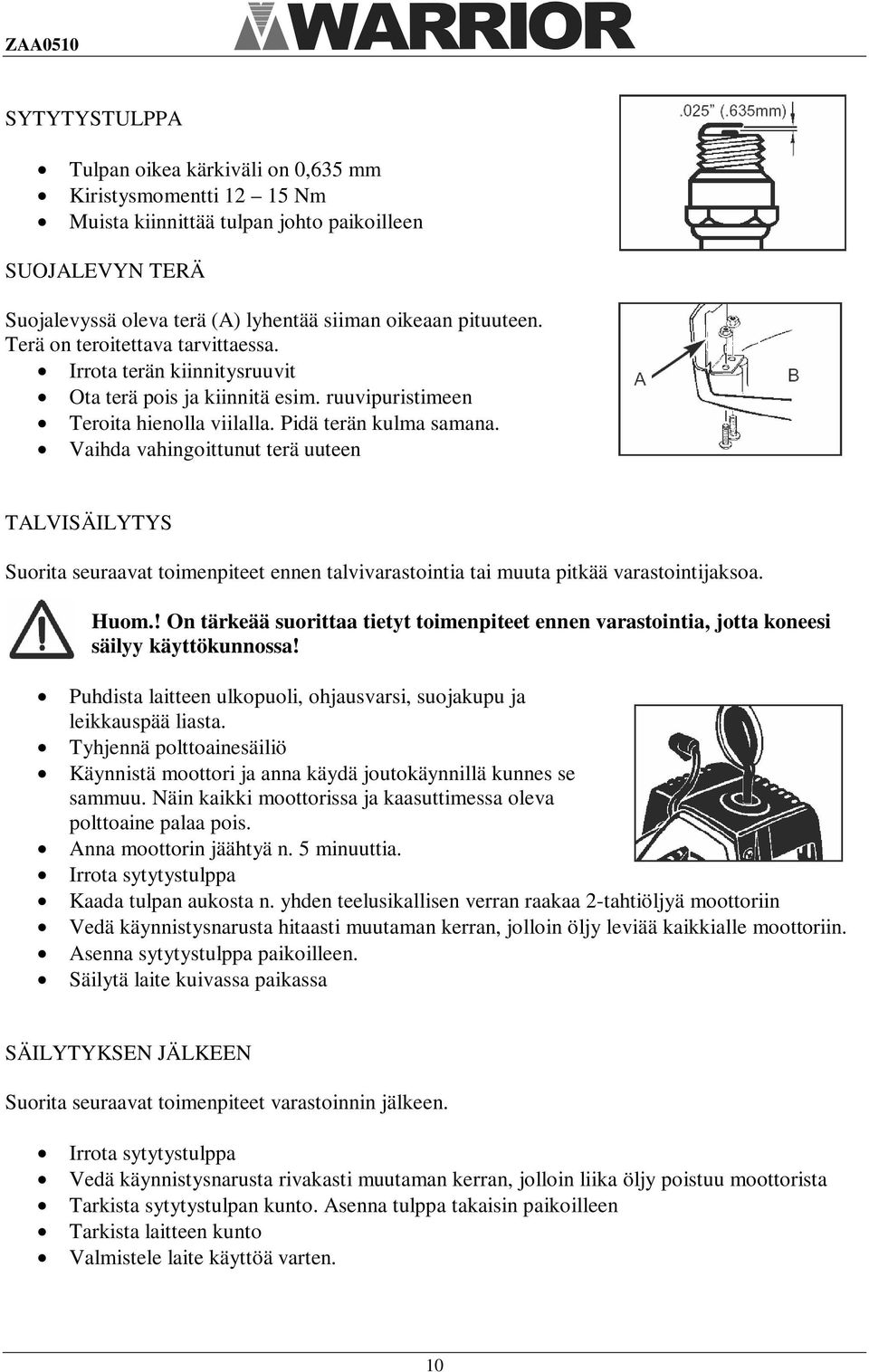

10 SYTYTYSTULPPA Tulpan oikea kärkiväli on 0,635 mm Kiristysmomentti Nm Muista kiinnittää tulpan johto paikoilleen SUOJALEVYN TERÄ Suojalevyssä oleva terä (A) lyhentää siiman oikeaan pituuteen. Terä on teroitettava tarvittaessa. Irrota terän kiinnitysruuvit Ota terä pois ja kiinnitä esim. ruuvipuristimeen Teroita hienolla viilalla. Pidä terän kulma samana. Vaihda vahingoittunut terä uuteen TALVISÄILYTYS Suorita seuraavat toimenpiteet ennen talvivarastointia tai muuta pitkää varastointijaksoa. Huom.! On tärkeää suorittaa tietyt toimenpiteet ennen varastointia, jotta koneesi säilyy käyttökunnossa! Puhdista laitteen ulkopuoli, ohjausvarsi, suojakupu ja leikkauspää liasta. Tyhjennä polttoainesäiliö Käynnistä moottori ja anna käydä joutokäynnillä kunnes se sammuu. Näin kaikki moottorissa ja kaasuttimessa oleva polttoaine palaa pois. Anna moottorin jäähtyä n. 5 minuuttia. Irrota sytytystulppa Kaada tulpan aukosta n. yhden teelusikallisen verran raakaa 2-tahtiöljyä moottoriin Vedä käynnistysnarusta hitaasti muutaman kerran, jolloin öljy leviää kaikkialle moottoriin. Asenna sytytystulppa paikoilleen. Säilytä laite kuivassa paikassa SÄILYTYKSEN JÄLKEEN Suorita seuraavat toimenpiteet varastoinnin jälkeen. Irrota sytytystulppa Vedä käynnistysnarusta rivakasti muutaman kerran, jolloin liika öljy poistuu moottorista Tarkista sytytystulpan kunto. Asenna tulppa takaisin paikoilleen Tarkista laitteen kunto Valmistele laite käyttöä varten. 10

11 VIANETSINTÄ HÄIRIÖ MAHDOLLINEN SYY KORJAAVA TOIMENPIDE Moottori ei käynnisty tai Virheellinen menettely Noudata käyttöohjeita sammuilee Kaasuttimen säädöt väärät Tarkastuta laite huollossa Nokea sytytystulpassa Puhdista ja tarkasta sytytystulppa Polttoaineensuodatin tukossa Puhdista tai vaihda suodatin Moottori käy mutta on tehoton Väärä rikastinvivun asento Käytä RUN asentoa Likainen ilmanpuhdistin Puhdista tai vaihda suodatin Kaasuttimen säädöt väärät Tarkastuta laite huollossa Moottori pätkii Kaasuttimen säädöt väärät Tarkastuta laite huollossa Moottori käy epäsäännöllisesti Väärä sytytystulpan kärkiväli tai likainen tulppa Tarkista tai vaihda sytytystulppa Moottori savuttaa Kaasuttimen säädöt väärät Tarkastuta laite huollossa Väärä bensiini/öljy seos Oikea sekoitussuhde on 40:1 TEKNISET TIEDOT Malli Moottori Iskutilavuus Kuivapaino Melutaso Tärinä Pyörimisnopeus n. Tuotenumero WR6413D ilmajäähdytteinen 2-tahtimoottori 25 cm³ 9,8 kg 105 db (A) 7,5 m/s² 8500 kierr./min ZAA0510 TAKUU Tuotteen takuuaika on 12 kuukautta, ostopäivästä lukien. Maahantuoja vastaa epäkuntoon menneen laitteen tai osien korvaamisesta, materiaali- ja valmistusvikojen osalta, jos ne todetaan tarkastuksessa vialliseksi. Ostajan on esitettävä takuuvaatimuksen yhteydessä kassakuitti, ostolasku, takuutodistus tai lähetyslista. Tuote on palautettava täydellisenä, varustettuna selostuksella toimintahäiriöistä. Takuun piiriin ei sisälly: Kuljetusvahingot ja takuukorjauksiin liittyvä kuljetus. Vahingot, jotka ovat aiheutuneet normaalista kulumisesta, väärästä käytöstä tai asiattomasta käsittelystä. Takuu raukeaa jos kone on avattu, osia vaihdettu, korjattu tai muutettu. Mitkään välilliset kustannukset. Takuukorjaukset saa tehdä vain maahantuojan valtuuttama huolto. Oikeudet muutoksiin pidätetään. Maahantuoja: VKO FIN
