1 LUE SEURAAVAT OHJEET HUOLELLISESTI ENNEN KUIN KÄYTÄT UUTTA GRANBERG-SAHALAITOSTA. SÄHKÖTYÖKALUJEN, KUTEN MOOTTORISAHOJEN, KÄYTTÖ VOI OLLA VAARALLISTA JA TUO MUKANAAN LOUKKAANTUMISEN TAI KUOLEMAN VAARAN. SUOSITTELEMME EHDOTTOMASTI SEURAAVIA VAROTOIMENPITEITÄ: Tarkista puunrunko lian, kivien ja vanhojen ruuvien varalta estääksesi sahan ketjua rikkoutumasta. Käytä aina suojakäsineitä käyttäessäsi moottorisahaa. Käytä asianmukaisia kuulo- ja näkösuojaimia. Käytä viiltosuojavaatteita (viiltosuojahousut/-haalarit, -takki). Käytä viiltosuojajalkineita. Varmista, etteivät löysät vaatteet aiheuta vaaraa. MUITA TURVASUOSITUKSIA Lue aina kaikki Granberg-tuotteiden mukaan liitetyt kokoamis- ja turvallisuusohjeet ja noudata niitä. Älä kiristä kiinnitysmuttereita ja pultteja liikaa. Suositeltu enimmäisvääntömomentti on lbs tai nm. Pidä teräketju terävänä. Tylsä terä kuluttaa sahalaippaa, vaatii enemmän voimaa, mikä rasittaa sahaa ja sahalaitosta. Huomioi aina sahaterän sijainti ja seiso etäällä teräpinnoista. Tarkista työkalu säännöllisesti murtumien ja kulumien varalta. Vaihda vaurioituneet osat välittömästi.

G777 PIENEN SAHALAITOKSEN PYSTYTYSOHJEET Vaihe 1. Avaa pakkaus ja ota osat esille,kuten kuvassa.

Kahva Osa 18: Kädensija Osa 19: Suojalasi Osa 20: Vääntöholkki Vaihe 2. Avaa osia sisältävä pussi.

aluslevy Osa 4: Kupukantapultti Osa 7: Muovihattu Vaihe 3. Liu uta pultti (osa 4) säätökiskon uraan.

Varmista, että tuki on säätökiskojen päätyjen kanssa samalla tasolla ja että tuki on 90 kulmassa kiskoihin, ja kiristä mutterit. Vaihe 4.

Liu uta kaksi pulttia (osa 4) on-offohjaintankoon (osa 14) ja aseta ohjaintanko (osa 14) kiskojen väliin. Vaihe 5.

Aseta aluslevy (osa 2) neljään päällä olevaan pulttiin. Vaihe 7. Aseta pleksilasi (osa 19) neljään päällä olevaan pulttiin.

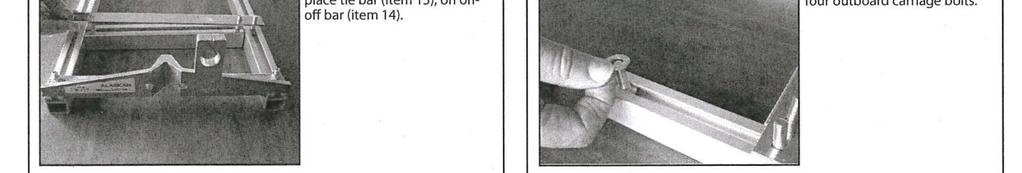

2 G777 PIENEN SAHALAITOKSEN PYSTYTYSOHJEET Vaihe 1. Avaa pakkaus ja ota osat esille,kuten kuvassa.(kaaviossa tuotetiedot) Osa 3: Päätytuki, Osa 5:Säätökisko (2) Osa 10: Puristintolppa Osa 14: On-off-ohjaintanko Osa 15: Poikkitanko Osa 17: Kahva Osa 18: Kädensija Osa 19: Suojalasi Osa 20: Vääntöholkki Vaihe 2. Avaa osia sisältävä pussi. Osa 1: Nylockmutteri Osa 6: Jatkomutteri Osa 8: U-sinkilä Osa 9: Tolppasinkilä Osa 16: Erityisaluslevy Osa 11: Lukkoaluslevy Osa 2: Litteä aluslevy Osa 4: Kupukantapultti Osa 7: Muovihattu Vaihe 3. Liu uta pultti (osa 4) säätökiskon uraan. Kiinnitä päätytuki (osa 3) säätökiskoon aluslevyjä (osa 2) ja kuusiomuttereita (osa 1) käyttämällä. Varmista, että tuki on säätökiskojen päätyjen kanssa samalla tasolla ja että tuki on 90 kulmassa kiskoihin, ja kiristä mutterit. Vaihe 4. Liu uta kuusi pulttia (osa 4) säätökiskojen uriin, kuten kuvassa näytetään. Liu uta kaksi pulttia (osa 4) on-offohjaintankoon (osa 14) ja aseta ohjaintanko (osa 14) kiskojen väliin. Vaihe 5. Aseta pultteja riviin ja laita poikkitanko (osa 15) on-offohjaintangon päälle (osa 14). Vaihe 6. Aseta aluslevy (osa 2) neljään päällä olevaan pulttiin. Vaihe 7. Aseta pleksilasi (osa 19) neljään päällä olevaan pulttiin. Kun lasi on laitettu paikoilleen, aseta aluslevyt (osa 2) pulttien päälle. Vaihe 8. Kiinnitä lasi kuusiomuttereilla (osa 1), kuten kuvassa näytetään. Vaihe 9. Liu uta kädensija (osa 18) kahvaan (osa 17). Aseta kahva kahteen pulttiin, kuten kuvassa näytetään. Aseta lukkoaluslevy (osa 11) sisempään pulttiin, joka on on-off-ohjaintangossa (osa 14). Pienestä kuvasta käy ilmi kahvan oikea suunta. Vaihe 10. Varmista nylockmutterilla (osa 1) kuten kuvassa näytetään, ettei sisempi pultti pääse liikkumaan.

Vaihe 11. Vaihe 12. Aseta erityisaluslevy (osa 16) uloimpaan kupukantapulttiin.

Aseta lukkoaluslevy sisempään kupukantapulttiin (osa 4) ja kiristä kevyesti kuusiomutterilla (osa 1).

Kiristä kaikki mutterit kääntöholkilla (osa 20). Runko on nyt koottu. Vaihe 15. Vaihe 16.

Varmista, että puristintolpan merkinnät ovat päätytukeen päin, kuten kuvassa.

Tolppasinkilän tulee olla puristintolpan pinnan myötäisesti. Vaihe 17. Vaihe 18.

Kiristä tasaisesti, jotta runko puristuu tolppaan. Työnnä muovihattu(osa 7) puristintolpan yläosaan. Vaihe 19.

3 Vaihe 11. Vaihe 12. Aseta erityisaluslevy (osa 16) uloimpaan kupukantapulttiin. Liitä jatkomutteri (osa 6) uloimpaan kupukantapulttiin ja kiristä kevyesti. Vaihe 13. Vaihe 14. Aseta lukkoaluslevy sisempään kupukantapulttiin (osa 4) ja kiristä kevyesti kuusiomutterilla (osa 1). Aseta litteä aluslevy (osa 2) uloimpaan kupukantapulttiin ja varmista jatkomutterilla (osa 6). Kiristä kaikki mutterit kääntöholkilla (osa 20). Runko on nyt koottu. Vaihe 15. Vaihe 16. Asettele koottu runko ja puristintolppa (osa 10) kuten kuvassa näytetään. Varmista, että puristintolpan merkinnät ovat päätytukeen päin, kuten kuvassa. Työnnä tolppasinkilä (osa 9) U-sinkilään (osa 8) ja työnnä, kuten kuvassa, tolpan ympärille ja sisään koottuun runkoon. Tolppasinkilän tulee olla puristintolpan pinnan myötäisesti. Vaihe 17. Vaihe 18. Aseta litteät aluslevyt (osa 2) ja jatkomutterit (osa 6) U-sinkilään. Kiristä tasaisesti, jotta runko puristuu tolppaan. Työnnä muovihattu(osa 7) puristintolpan yläosaan. Vaihe 19. Työnnä sahalaippa paikalleen, kuten kuvassa. Säädä pleksilasia, jotta sahalaipan pää ja ketju peittyvät. Vaihe 20. Varmista, että puristintolppa on keskellä suhteessa sahalaippaan. Kiristä painepultteja tasaisesti (1/4 kierros sen jälkeen, kun vastusta alkaa tuntua). Laipan sahauspituutta voidaan kasvattaa poistamalla sahausrajoittimet. Sahalaitos on nyt valmis sahaamaan. Tarkista pultit muutaman sahauskerran jälkeen.

VAROITUS! KÄYTÄ AINA ASIANMUKAISIA SUOJAVARUSTEITA!

ASETA EZ-KISKOT, KAIDETUET TAI MUOKATTU LAUTA PUURUNGON PÄÄLLE SÄÄDÄ SAHALAITOKSEN RUNKO ENSIMMÄISTÄ SAHAUSTA VARTEN KÄYTÄ SAHATTUA PINTAA APUNA /

ALEMPI LEVY 5. SÄÄDÄ SAHALAITOS TOIVOTTUUN PAKSUUTEEN / SAHAA PUUTA 6.

ASETA VALMISTELLUT OHJAUSLAUDAT PUUNRUNGON PÄÄLLE B. SÄÄDÄ SAHALAITOS TOIVOTTUUN PAKSUUTEEN /SAHAA PUUTA* C.

4 VAROITUS! KÄYTÄ AINA ASIANMUKAISIA SUOJAVARUSTEITA! GRANBERG MOOTTORISAHAAN LIITETTÄVÄ PIENI SAHALAITOS TUOTEMALLI G777 PUUTAVARAN SAHAAMINEN SUORAKAITEEN MUOTOON ASETA EZ-KISKOT, KAIDETUET TAI MUOKATTU LAUTA PUURUNGON PÄÄLLE SÄÄDÄ SAHALAITOKSEN RUNKO ENSIMMÄISTÄ SAHAUSTA VARTEN KÄYTÄ SAHATTUA PINTAA APUNA / LASKE SAHALAITOSRUNKOA POISTAAKSESI ALEMPI LEVY KOLMAS SAHAUS /KÄÄNNÄ PUURUNKOA, ASETA OHJAUSLAUTA SIVUILLE, LASKE SAHALAITOSRUNKOA POISTAAKSESI ALEMPI LEVY 5. SÄÄDÄ SAHALAITOS TOIVOTTUUN PAKSUUTEEN / SAHAA PUUTA 6. PARRUJEN TAI PELKKOJEN SAHAAMISEKSI POISTA ALEMPI LEVY KUTEN NÄYTETÄÄN KOHDASSA 3. PITKIEN PUURUNKOJEN SAHAAMINEN LÄPISAHAUS TASO A. ASETA VALMISTELLUT OHJAUSLAUDAT PUUNRUNGON PÄÄLLE B. SÄÄDÄ SAHALAITOS TOIVOTTUUN PAKSUUTEEN /SAHAA PUUTA* C. ASETA PUU KUIVUMAAN *ON SUOSITELTAVAA POISTAA LEIKATTU PUUKAPPALE, JOTTEI KETJU TYLSISTY ENNEN AIKOJAAN. EI SUOSITELLA MOOTTORISAHOIHIN, JOIDEN LAIPPA ON YLI 20. PIIKIT D. LYÖ PIIKIT PUUNRUNGON PAKSUMPAAN PÄÄHÄN, ASETA NE KESKENÄÄN SAMALLE TASALLE D1. TOISTA SAMA RUNGON KAPEAMMASSA PÄÄSSÄ JA TASAA. E. VEDÄ TUKEVA LANKA PAKSUMMAN PÄÄN PIIKISTÄ KAPEAMMAN PÄÄN PIIKKIIN JA KIRISTÄ TEE SAMA MOLEMMILLE PUOLILLE

5 OSANUMERO TUOTENUMERO MÄÄRÄ KUVAUS F 8 NYLOCKMUTTERI 5/ F 14 LITTEÄ ALUSLEVY, 5/ F 1 PÄÄTYTUKI F 10 KUPUKANTAPULTTI 5/16-18x3/ F1 2 SÄÄTÖKISKO (16 PITKÄ) F 4 5/16-18 JATKOMUTTERI F 1 MUOVIHATTU/PURISTINTOLPPA F 1 U-SINKILÄ F 1 TOLPPASINKILÄ F 1 PURISTINTOLPPA F 2 5/16 LUKKOALUSLEVY 12. EI KÄYTÖSSÄ FAS 2 PAINEPULTTI F 1 ON-OFF-OHJAINTANKO F 1 POIKKILEVY F 2 ERITYISALUSLEVY F 1 KAHVA F 1 KÄDENSIJA F 1 PLEKSILASI (12.25X12.25) F 1 VÄÄNTÖHOLKKI 21. EI KÄYTÖSSÄ L1 1 LAITEKILPI

6 ALASKAN SMALL LOG MILL MALLI 777 LÖYSÄÄ KIRISTÄ TASAISESTI HUOMIO: KUINKA SÄÄTÄÄ SAHAUSSYVYYS LAITA SUOJUKSEN MOLEMMILLE PUOLILLE ALUSLEVY. HUOMIO: TÄMÄ MITAN PUOLI OSOITTAA SISÄLLE PÄIN
