1 KASETTIEN SUUNNITTELU-, HANKINTA- JA ASENNUSOHJE

2 SUUNNITTELU Jokaisesta projektista on laadittava yksilölliset suunnitelmat. Suunnittelussa tulee ottaa huomioon asennussuunta. PK 101-julkisivukasetin normaalin asennussuunta on vasemmalta oikealle ja alhaalta ylös. Se on myös mahdollista asentaa oikealta vasemmalle ja ylhäältä alas, jolloin kasetti joudutaan aina pujottamaan edellisen kasetin alle. Jälkimmäinen asennustapa on työläämpi sekä hitaampi. PK 103- julkisivukasetti asennetaan aina alhaalta ylös, mutta vaakasuunnassa voidaan kasetin asennus tehdä joko vasemmalta oikealle tai oikealta vasemmalle. Suunnitelmat tekee yleensä kohteen pääsuunnittelija. On myös mahdollista, että suunnittelu annetaan pääsuunnittelijan luonnosten pohjalta asennusurakoitsijan tehtäväksi. Pääsuunnittelijan suunnitelmien pohjalta laaditaan kasettikaaviot, joissa kasetit yksilöidään omilla tunnuksillaan. Kasettikaaviossa mitoituksen tuleen vastata pääsuunnittelijan mitoitusta. Suunnitelmat on täydennettävä detaljeilla, joista käy ilmi vaaka- ja pystysaumojen dimensiot ja muoto sekä kaikki erilaiset liittymät toisiin rakenteisiin mm. oviin ja ikkunoihin. Lisäksi myös talon nurkkaratkaisuista on piirrettävä myös omat detaljinsa. Tämä detaljiikka palvelee kasettien valmistusta sekä niiden asentamista työmaalla. Kasettien valmistusta varten on pääsuunnittelijan päätettävä kasettien materiaalista, pinnoitteesta, saumamitoista, materiaalin ainevahvuudesta, väristä sekä kiinnitysreikien sijainnista. Ainevahvuutta valittaessa on syytä huomioida kosketuskorkeuteen (n. 1,8 m) saakka kohdistuvat mekaaniset rasitukset. Tarvittaessa kasetin taustapinta voidaan vahvistaa erillisellä vahvistuslevyllä. Kasettien kiinnitystä suunniteltaessa on huomioitava, ettei kasettimateriaalin ja kiinnikkeen välistä galvaanista paria pääse syntymään. Saumoja suunniteltaessa tulee huomioida, että PK 101-kaseteissa sauman pohja muodostuu kasetin ulospäin taitetuista reunoista, jolloin saumakohdan taustarakenteella ei ole ulkonäöllisiä vaatimuksia. PK 103-kaseteissa on asennus tehtävä teräksistä hattuortta käyttäen, joka samalla toimii pystysauman pohjana. On myös mahdollista käyttää hattuorressa erilaista ista väritystä kuin kaseteissa, jolloin pystysaumaan saadaan elävyyttä väreillä. Lisäksi on myös syytä käyttää väliorsia, jos pystyorsien väli muodostuu suuremmaksi kuin k 700 mm. Hattuorsien vakiosyvyys on 20 mm ja leveys 60 mm. Suunnittelussa on taloudellista huomioida kasettikoon vaikutus kokonaisuuden hinnan muodostukseen, koska kasettikoosta riippuen raaka-ainehukka ainehukka vaihtelee vaikuttaen siten kasetin hyötyneliömetrihinnan muodostukseen. Edullisin kasetin koko on 0,7-1,0 m 2, jolloin materiaalimenekki on edullisin saavutettavaan hyötypinta-alaan nähden.

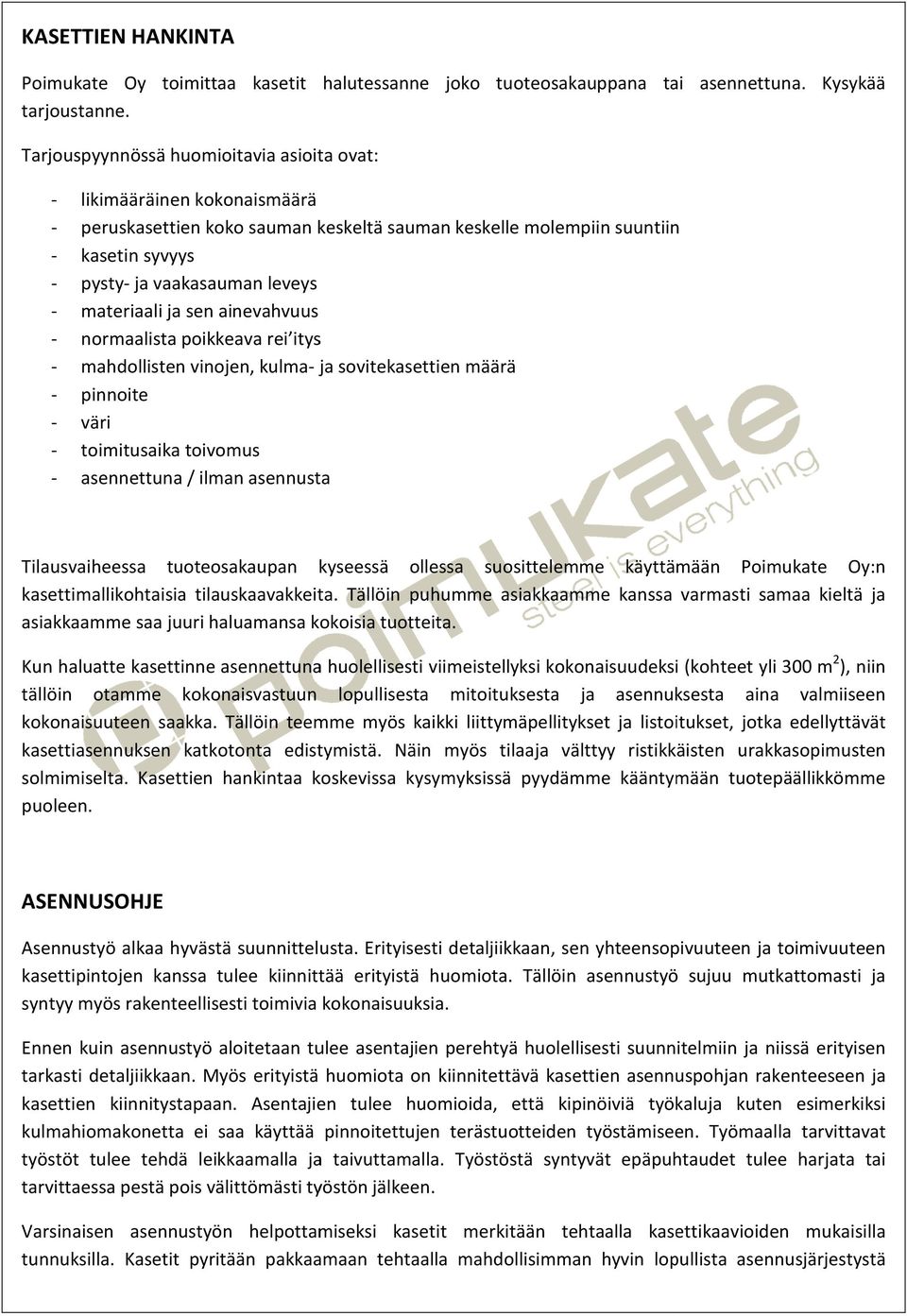

3 KASETTIEN HANKINTA Poimukate Oy toimittaa kasetit halutessanne joko tuoteosakauppana tai asennettuna. Kysykää tarjoustanne. Tarjouspyynnössä huomioitavia asioita ovat: - likimääräinen kokonaismäärä - peruskasettien koko sauman keskeltä sauman keskelle molempiin suuntiin - kasetin syvyys - pysty- ja vaakasauman leveys - materiaali ja sen ainevahvuus - normaalista poikkeava rei itysitys - mahdollisten vinojen, kulma- ja sovitekasettien määrä - pinnoite - väri - toimitusaika toivomus - asennettuna / ilman asennusta Tilausvaiheessa tuoteosakaupan kyseessä ollessa suosittelemme käyttämään Poimukate Oy:n kasettimallikohtaisia tilauskaavakkeita. Tällöin puhumme asiakkaamme kanssa varmasti samaa kieltä ja asiakkaamme saa juuri haluamansa kokoisia tuotteita. Kun haluatte kasettinne asennettuna huolellisesti viimeistellyksi istellyksi kokonaisuudeksi (kohteet yli 300 m 2 ), niin tällöin otamme kokonaisvastuun lopullisesta mitoituksesta ja asennuksesta aina valmiiseen kokonaisuuteen saakka. Tällöin teemme myös kaikki liittymäpellitykset ja listoitukset, jotka edellyttävät kasettiasennuksen katkotonta edistymistä. Näin myös tilaaja välttyy ristikkäisten urakkasopimusten solmimiselta. Kasettien hankintaa koskevissa kysymyksissä pyydämme kääntymään tuotepäällikkömme puoleen. ASENNUSOHJE Asennustyö alkaa hyvästä suunnittelusta. Erityisesti detaljiikkaan, sen yhteensopivuuteen ja toimivuuteen kasettipintojen kanssa tulee kiinnittää erityistä huomiota. Tällöin asennustyö sujuu mutkattomasti ja syntyy myös rakenteellisesti toimivia kokonaisuuksia. Ennen kuin asennustyö aloitetaan tulee asentajien perehtyä huolellisesti llisesti suunnitelmiin ja niissä erityisen tarkasti detaljiikkaan. Myös erityistä huomiota on kiinnitettävä kasettien asennuspohjan rakenteeseen ja kasettien kiinnitystapaan. Asentajien tulee huomioida, että kipinöiviä työkaluja kuten esimerkiksi kulmahiomakonetta ei saa käyttää pinnoitettujen terästuotteiden työstämiseen. Työmaalla tarvittavat työstöt tulee tehdä leikkaamalla ja taivuttamalla. Työstöstä syntyvät epäpuhtaudet tulee harjata tai tarvittaessa pestä pois välittömästi ti työstön jälkeen. Varsinaisen asennustyön n helpottamiseksi kasetit merkitään tehtaalla kasettikaavioiden mukaisilla tunnuksilla. Kasetit pyritään pakkaamaan tehtaalla mahdollisimman hyvin lopullista asennusjärjestystä

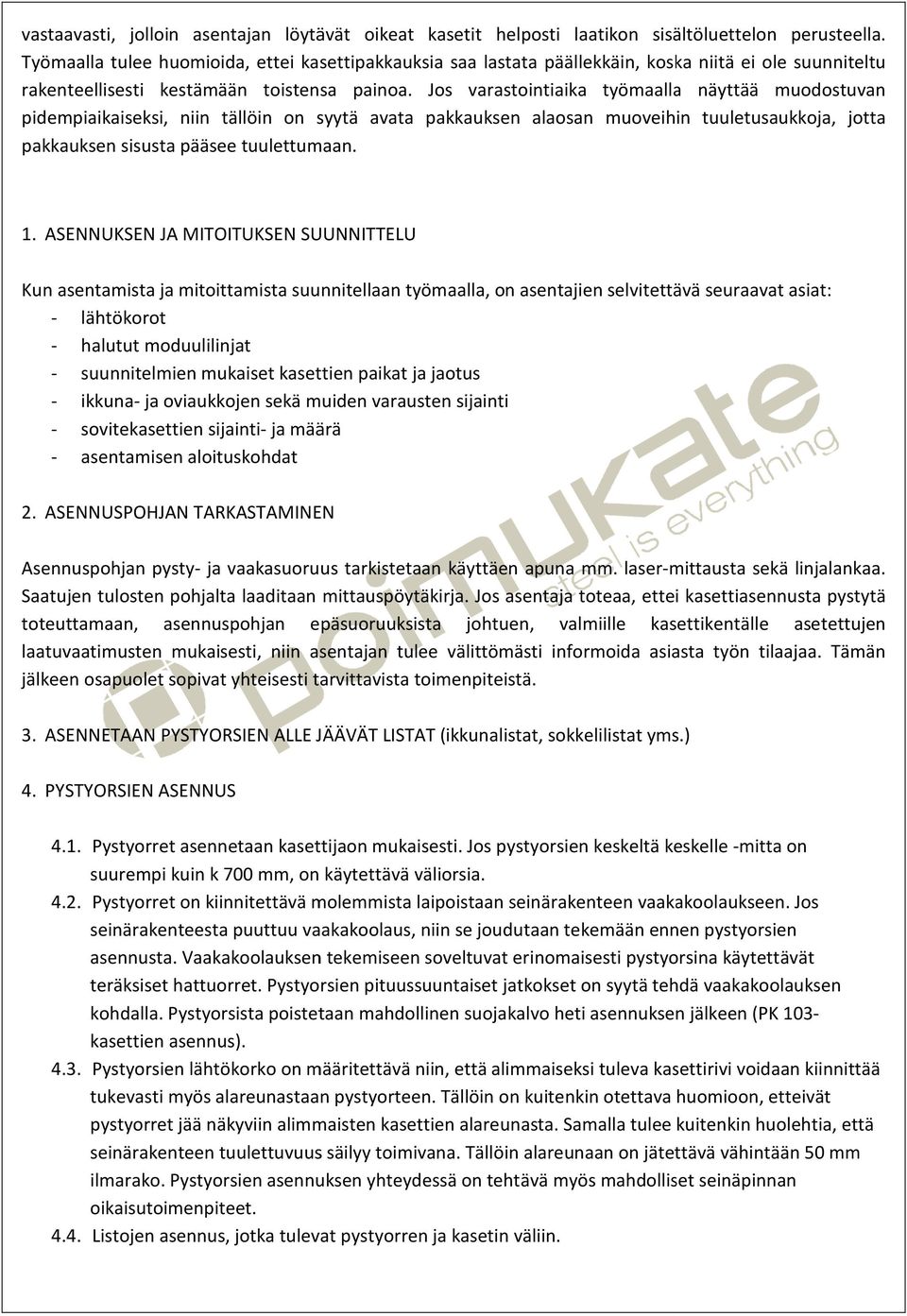

4 vastaavasti, aavasti, jolloin asentajan löytävät oikeat kasetit helposti laatikon sisältöluettelon perusteella. Työmaalla tulee huomioida, ettei kasettipakkauksia saa lastata päällekkäin, koska niitä ei ole suunniteltu rakenteellisesti kestämään toistensa painoa. Jos varastointiaika työmaalla näyttää muodostuvan pidempiaikaiseksi, niin tällöin on syytä avata pakkauksen alaosan muoveihin tuuletusaukkoja, jotta pakkauksen sisusta pääsee tuulettumaan. 1. ASENNUKSEN JA MITOITUKSEN SUUNNITTELU Kun asentamista ja mitoittamista suunnitellaan työmaalla, on asentajien selvitettävä seuraavat asiat: - lähtökorot - halutut moduulilinjat - suunnitelmien mukaiset kasettien paikat ja jaotus - ikkuna- ja oviaukkojen sekä muiden varausten sijainti - sovitekasettien sijainti- ja määrä - asentamisen aloituskohdat 2. ASENNUSPOHJAN TARKASTAMINEN Asennuspohjan pysty- ja vaakasuoruus tarkistetaan käyttäen apuna mm. laser-mittausta sekä linjalankaa. Saatujen tulosten pohjalta laaditaan mittauspöytäkirja. Jos asentaja toteaa, ettei kasettiasennusta pystytä toteuttamaan, asennuspohjan epäsuoruuksista johtuen, valmiille kasettikentälle asetettujen laatuvaatimusten mukaisesti, niin asentajan tulee välittömästi informoida asiasta työn tilaajaa. Tämän jälkeen osapuolet sopivat yhteisesti tarvittavista toimenpiteistä. 3. ASENNETAAN PYSTYORSIEN ALLE JÄÄVÄT LISTAT (ikkunalistat, sokkelilistat yms.) 4. PYSTYORSIEN ASENNUS 4.1. Pystyorret asennetaan kasettijaon mukaisesti. Jos pystyorsien keskeltä keskelle -mitta on suurempi kuin k 700 mm, on käytettävä väliorsia Pystyorret on kiinnitettävä molemmista laipoistaan seinärakenteen vaakakoolaukseen. Jos seinärakenteesta puuttuu vaakakoolaus, niin se joudutaan tekemään ennen pystyorsien asennusta. Vaakakoolauksen tekemiseen soveltuvat erinomaisesti pystyorsina käytettävät teräksiset hattuorret. Pystyorsien pituussuuntaiset jatkokset on syytä tehdä vaakakoolauksen kohdalla. Pystyorsista poistetaan mahdollinen suojakalvo heti asennuksen jälkeen (PK 103- kasettien asennus) Pystyorsien lähtökorko on määritettävä niin, että alimmaiseksi tuleva kasettirivi voidaan kiinnittää tukevasti myös alareunastaan pystyorteen. Tällöin on kuitenkin otettava huomioon, etteivät pystyorret jää näkyviin alimmaisten kasettien alareunasta. Samalla tulee kuitenkin huolehtia, että seinärakenteen tuulettuvuus säilyy toimivana. Tällöin alareunaan on jätettävä vähintään 50 mm ilmarako. Pystyorsien asennuksen yhteydessä on tehtävä myös mahdolliset seinäpinnan oikaisutoimenpiteet Listojen asennus, jotka tulevat pystyorren ja kasetin väliin.

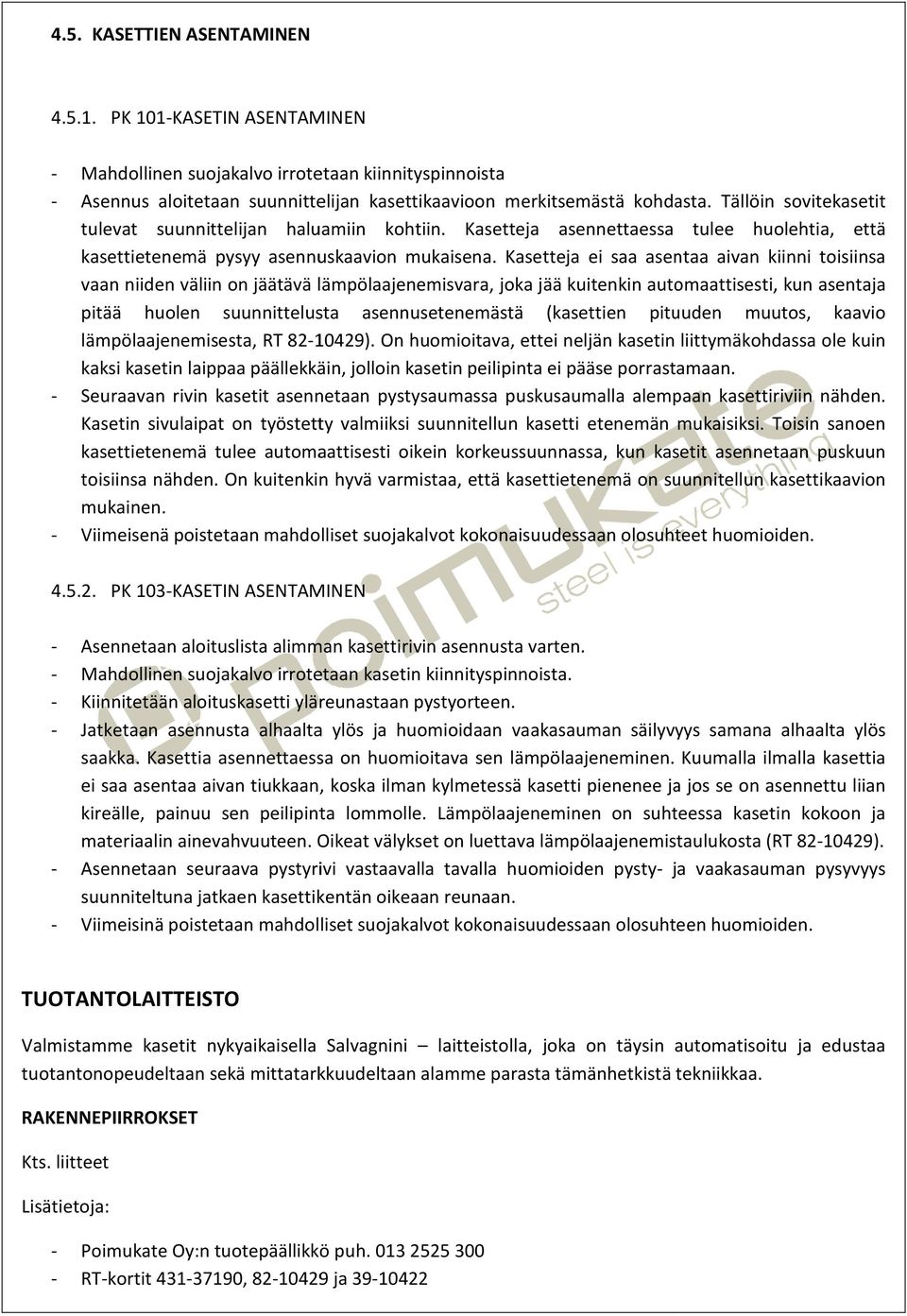

5 4.5. KASETTIEN ASENTAMINEN PK 101-KASETIN ASENTAMINEN - Mahdollinen suojakalvo irrotetaan kiinnityspinnoista - Asennus aloitetaan suunnittelijan kasettikaavioon merkitsemästä kohdasta. Tällöin sovitekasetit tulevat suunnittelijan haluamiin kohtiin. Kasetteja asennettaessa tulee huolehtia, että kasettietenemä pysyy asennuskaavion mukaisena. Kasetteja ei saa asentaa aivan kiinni toisiinsa vaan niiden väliin on jäätävä lämpölaajenemisvara, joka jää kuitenkin automaattisesti, kun asentaja pitää huolen suunnittelustausta asennusetenemästä etenemästä (kasettien pituuden muutos, kaavio lämpölaajenemisesta, RT ). On huomioitava, ettei neljän kasetin liittymäkohdassa ole kuin kaksi kasetin laippaa päällekkäin, jolloin kasetin peilipinta ei pääse porrastamaan. - Seuraavan rivin kasetit asennetaan pystysaumassa puskusaumalla alempaan kasettiriviin nähden. Kasetin sivulaipat on työstetty valmiiksi suunnitellun kasetti etenemän mukaisiksi. Toisin sanoen kasettietenemä etenemä tulee automaattisesti oikein korkeussuunnassa, kun kasetit asennetaan puskuun toisiinsa nähden. On kuitenkin kin hyvä varmistaa, että kasettietenemä etenemä on suunnitellun kasettikaavion mukainen. - Viimeisenä poistetaan mahdolliset suojakalvot kokonaisuudessaan olosuhteet huomioiden PK 103-KASETIN ASENTAMINEN - Asennetaan aloituslista alimman kasettirivin asennusta varten. - Mahdollinen suojakalvo irrotetaan kasetin kiinnityspinnoista. - Kiinnitetään aloituskasetti yläreunastaan pystyorteen. - Jatketaan asennusta alhaalta ylös ja huomioidaan vaakasauman säilyvyys samana alhaalta ylös saakka. Kasettia asennettaessa on huomioitava sen lämpölaajeneminen. Kuumalla ilmalla kasettia ei saa asentaa aivan tiukkaan, koska ilman kylmetessä kasetti pienenee ja jos se on asennettu liian kireälle, painuu sen peilipinta lommolle. Lämpölaajeneminen on suhteessa kasetin kokoon ja materiaalin ainevahvuuteen. Oikeat välykset on luettava tava lämpölaajenemistaulukosta (RT ). - Asennetaan seuraava pystyrivi vastaavalla tavalla huomioiden pysty- ja vaakasauman pysyvyys suunniteltuna jatkaen kasettikentän oikeaan reunaan. - Viimeisinä poistetaan mahdolliset suojakalvot kokonaisuudessaan olosuhteen huomioiden. TUOTANTOLAITTEISTO Valmistamme kasetit nykyaikaisella Salvagnini laitteistolla, joka on täysin automatisoitu ja edustaa tuotantonopeudeltaan sekä mittatarkkuudeltaan alamme parasta tämänhetkistä ä tekniikkaa. RAKENNEPIIRROKSET Kts. liitteet Lisätietoja: - Poimukate Oy:n tuotepäällikkö puh RT-kortit , ja

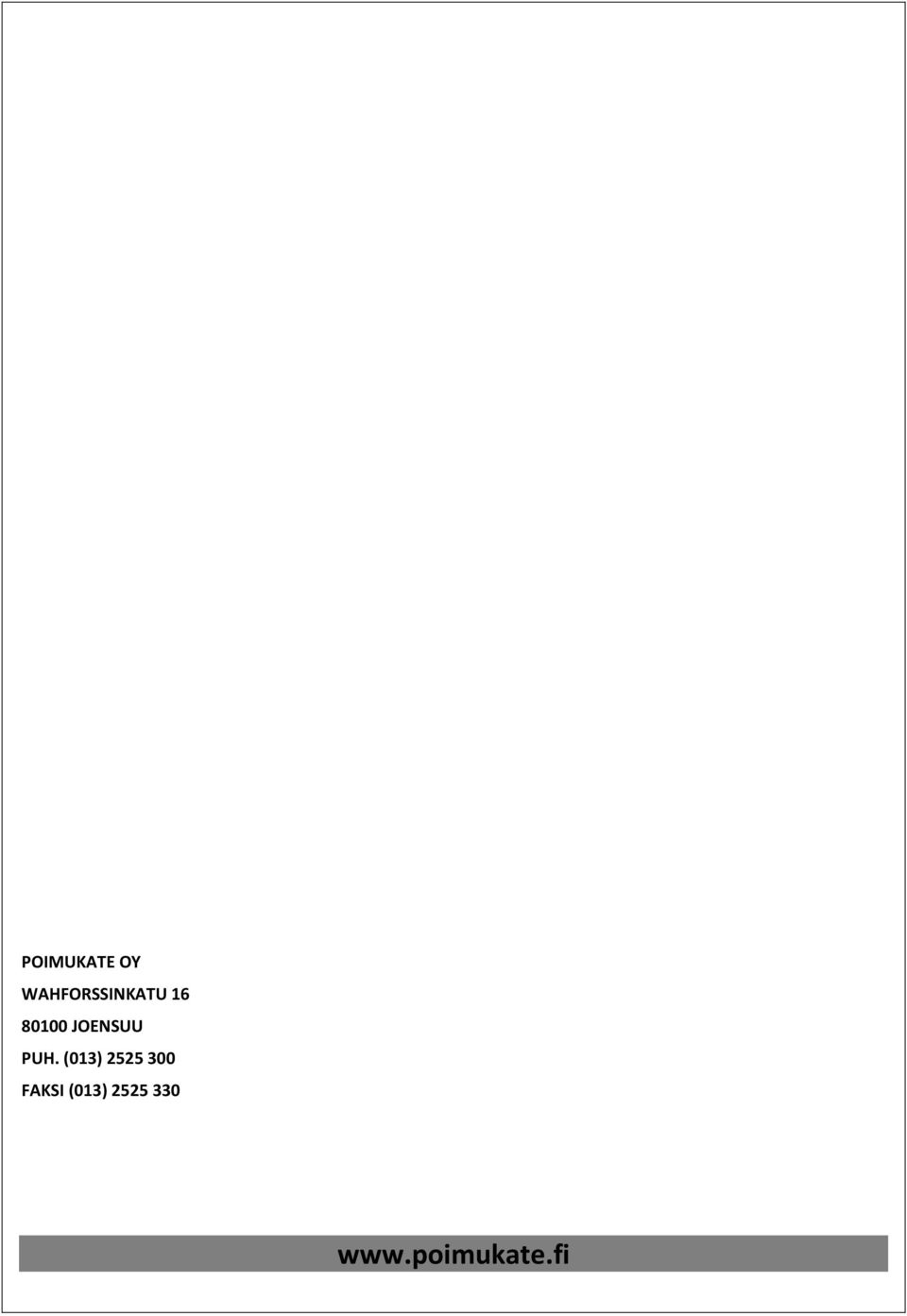

6 POIMUKATE OY WAHFORSSINKATU JOENSUU PUH. (013) FAKSI (013)
