TUTKIMUKSEN JA TUOTEKEHITYKSEN VUOROVAIKUTUS JÄÄNMURTAJIEN SUUNNITTELUSSA Kaj Riska ILS Oy
|
|
- Heidi Rantanen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 TUTKIMUKSEN JA TUOTEKEHITYKSEN VUOROVAIKUTUS JÄÄNMURTAJIEN SUUNNITTELUSSA Kaj Riska ILS Oy ESITYKSEN TAVOITTEENA ON TARKASTELLA JOITAKIN JÄÄNMURTAJIEN SUUNNITTELUUN LIITTYVIÄ TEKIJÖITÄ JA SAMALLA ARVIOIDA MITÄ TUTKIMUSTULOKSIA ON SUUNNITTELIJALLA KÄYTÖSSÄÄN ERITYISESTI TARKASTELLAAN Runkomuotoon; Propulsioon; Rungon lujuuteen ja Aluksen funktioon LIITTYVIÄ SEIKKOJA
2 RUNKOMUOTO JÄISSÄKULKUUN Klassinen rungonmuoto Pieni keularangan kulma jään taivuttamista varten Terävä keularanka F n F µ F F x z = F = F n n cosβ sin β n n + F µ sin β F conβ µ n n = F B 0.5σ B h i2, staattinen jääkentän kuormankantokyky
3 Nykyinen jäänmurtajamuoto (Viking-luokka) Myöhemmin noste saa aikaan liikkeen ylöspäin Murtumisen jälkeen jääpalat seuraavat vertikaaleja Pyöreä keularanka Suorat vertikaalit Huomattava keula-aura BULBI JÄISSÄ- KULKEVASSA LAIVASSA??
4 Konventionaalinen bulbi Klasssinen jäänmurtokeula Ref: HSVA Bulbi 1 Bulbi 2 Bulbi 1 Bulbi 2 Konventionaalinen bulbi Klasssinen jäänmurtokeula
5 PROPULSIOTEHO [kw] Konventionaalinen bulbi Bulbi 2 Bulbi 1 Klassinen jäänmurtokeula NOPEUS [kn]
6 KITKAN VAIKUTUS Vastus [10 kn] Telakoinnin jälkeen Nopeus [kn] Kitkan vähennyskeinoja: Vesiputousjärjestelmä Ilmapulputus Rungon pinnoite Ruostumaton teräs levytys Jäätä kestävä pinnoite

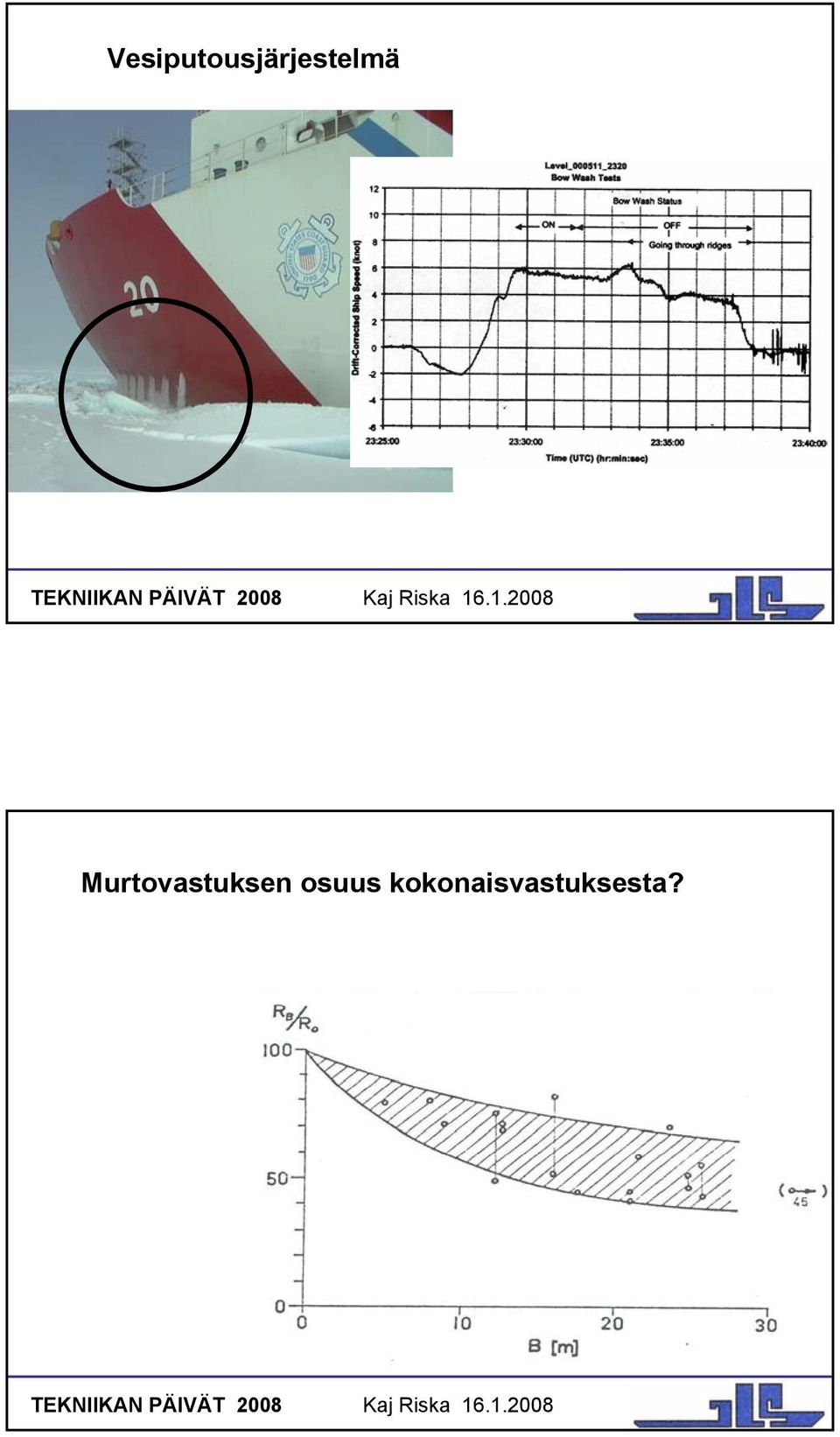

7 Vesiputousjärjestelmä Murtovastuksen osuus kokonaisvastuksesta?
8 PROPULSIO JÄISSÄ PROPULSION KEHITYS FENNICA URHO OTSO
9 MSV FENNICA RATKAISU RUNGON MUOTO PROPULSIO PROPULSORIEN AKTIIVINEN KÄYTTÖ
10 NETTO-TYÖNTÖ KÄSITE Jäävastus ja nettotyöntö [kn] h 3 h 2 h 1 Työntö, joka on tarjolla jäävastuksen ylittämiseksi Korjaus netto-työntöön potkuri-jää vuorovaikutuksen takia (luonnos) Laivan nopeus [m/s] Ice thickness [m] T = 6.9 m Ice trials Specification value Speed [knots] 120 h i [cm] v [knots]
11 Eteenpäin TYÖNNÖNVÄHENNYS- KERROIN Taaksepäin JM Njord:in jäävastus keulapotkureiden teho parametrina. h i = 40 cm, lunta 10 cm Teho 8,8 MW

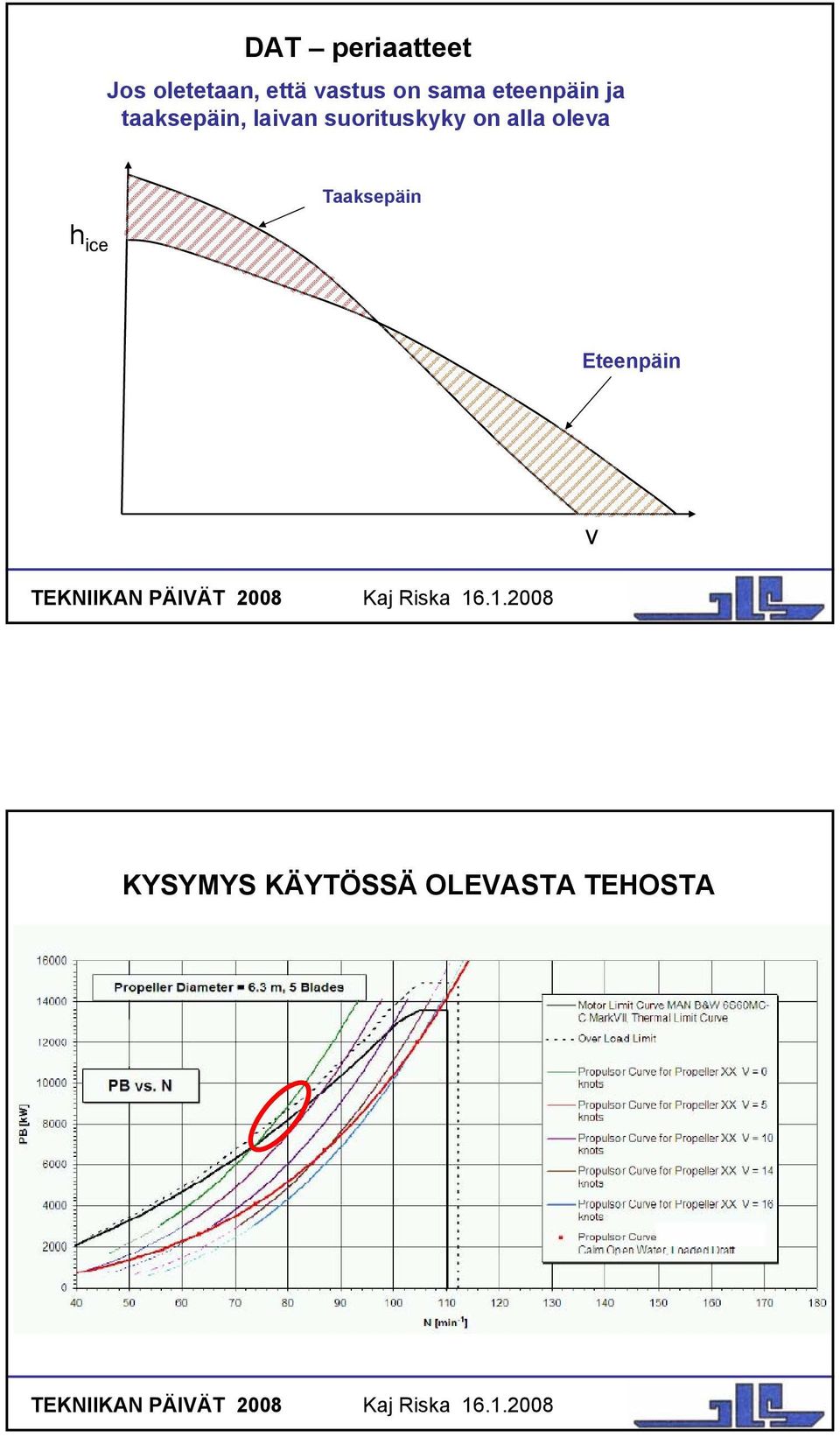

12 DAT periaatteet Jos oletetaan, että vastus on sama eteenpäin ja taaksepäin, laivan suorituskyky on alla oleva h ice Taaksepäin Eteenpäin v KYSYMYS KÄYTÖSSÄ OLEVASTA TEHOSTA
13 AVOVESIKÄYTTÄYTYMINEN JÄÄNMURTAJAN RUNGON MUOTO AVOVETEEN

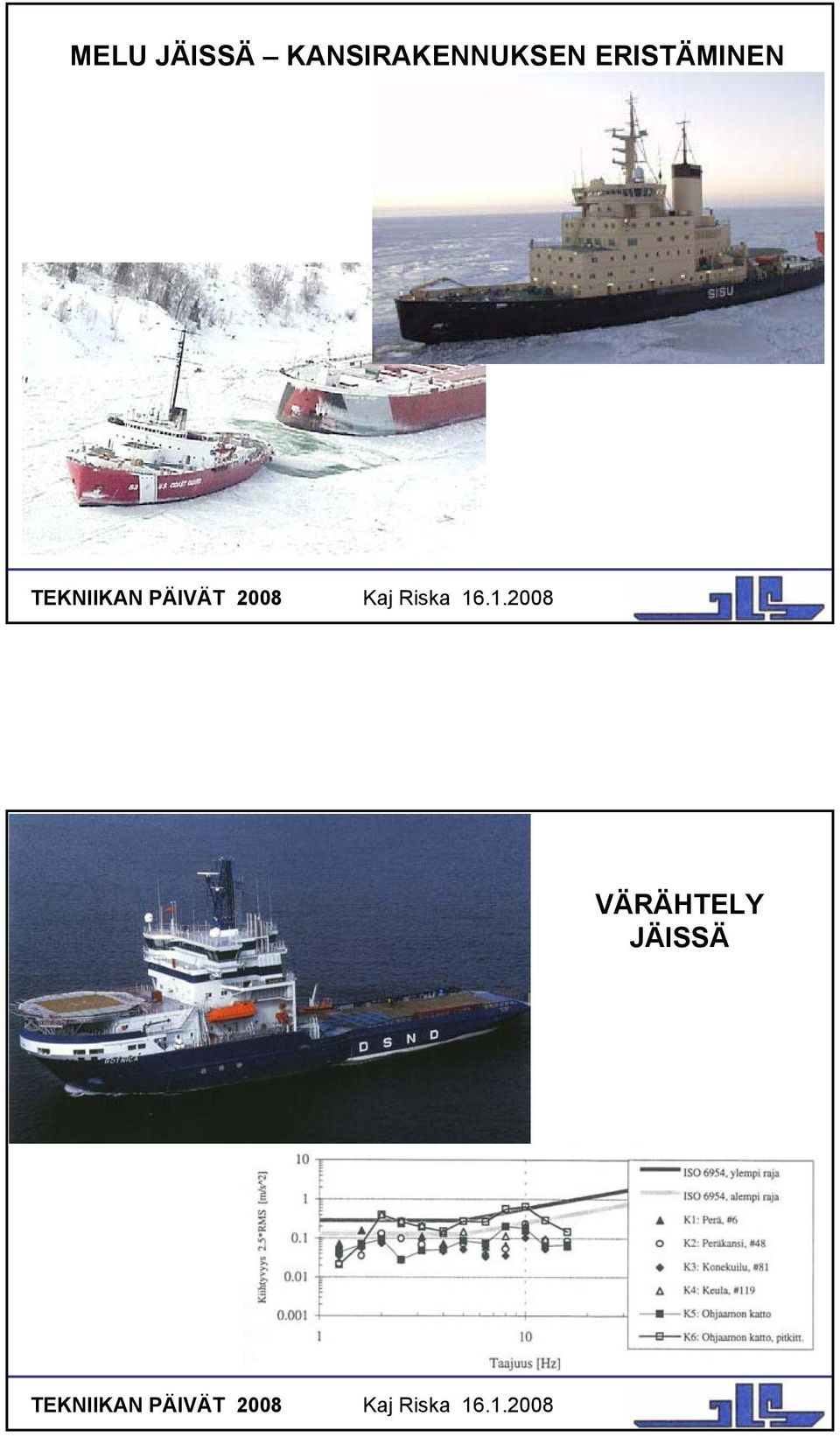

14 MELU JÄISSÄ KANSIRAKENNUKSEN ERISTÄMINEN VÄRÄHTELY JÄISSÄ

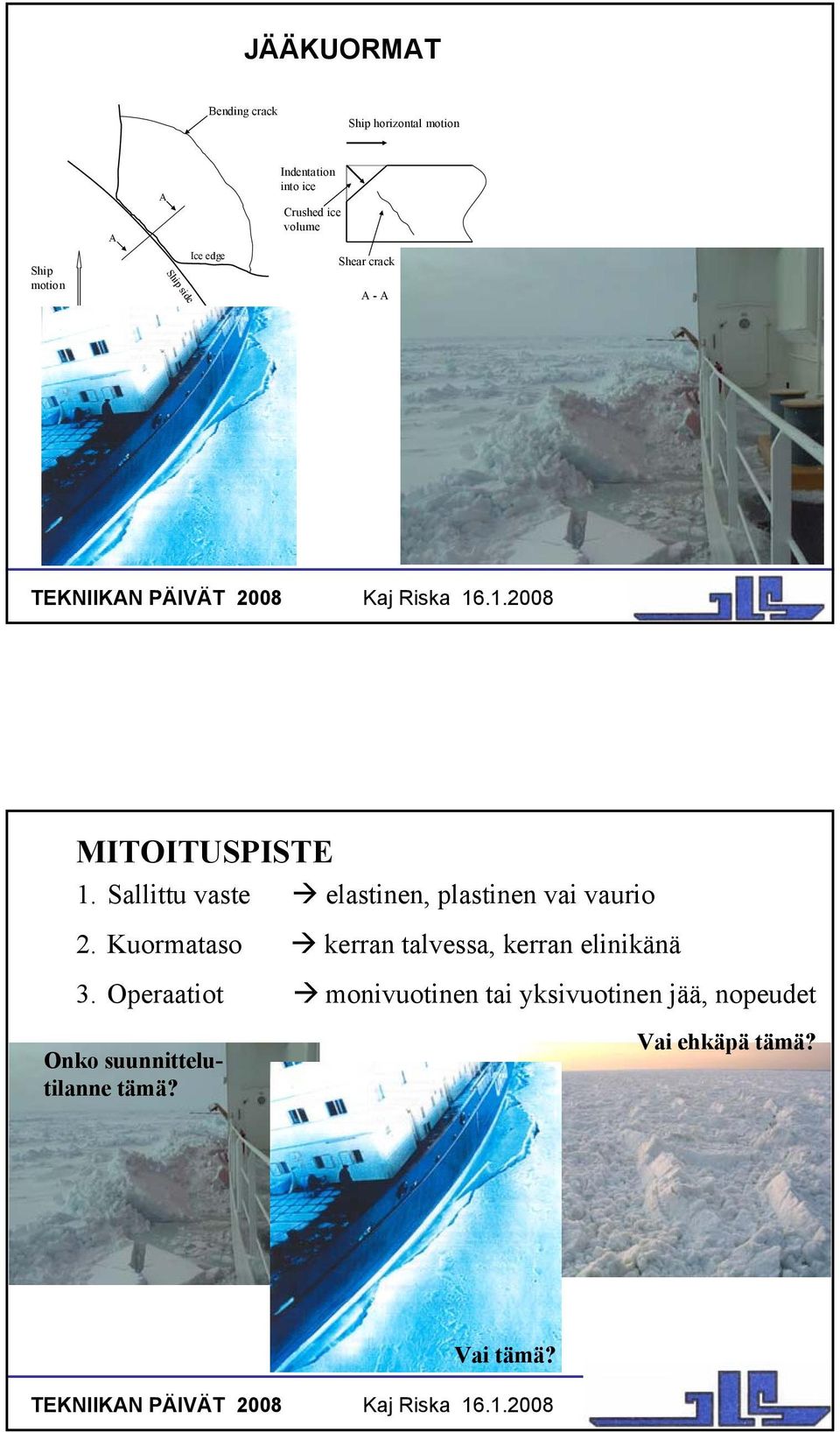

15 JÄÄKUORMAT Bending crack Ship horizontal motion Ship motion A A Ship side Ice edge Indentation into ice Crushed ice volume Shear crack A - A MITOITUSPISTE 1. Sallittu vaste elastinen, plastinen vai vaurio 2. Kuormataso kerran talvessa, kerran elinikänä 3. Operaatiot monivuotinen tai yksivuotinen jää, nopeudet Onko suunnittelutilanne tämä? Vai ehkäpä tämä? Vai tämä?
16 AJATUS KUORMAN KORKEUDESTA ON VAIHDELLUT h i h incl h i hlc h i h c = h i h c = h incl ph = vakio = 2 MN/m h c = h lc JÄÄKUORMAN VIIVAMAINEN LUONNE, KOSKA SOVELLUKSIA? Seuraavan särön paikka Edelliset säröt.. MSI kokeet Hobson s Choice jääsaarella

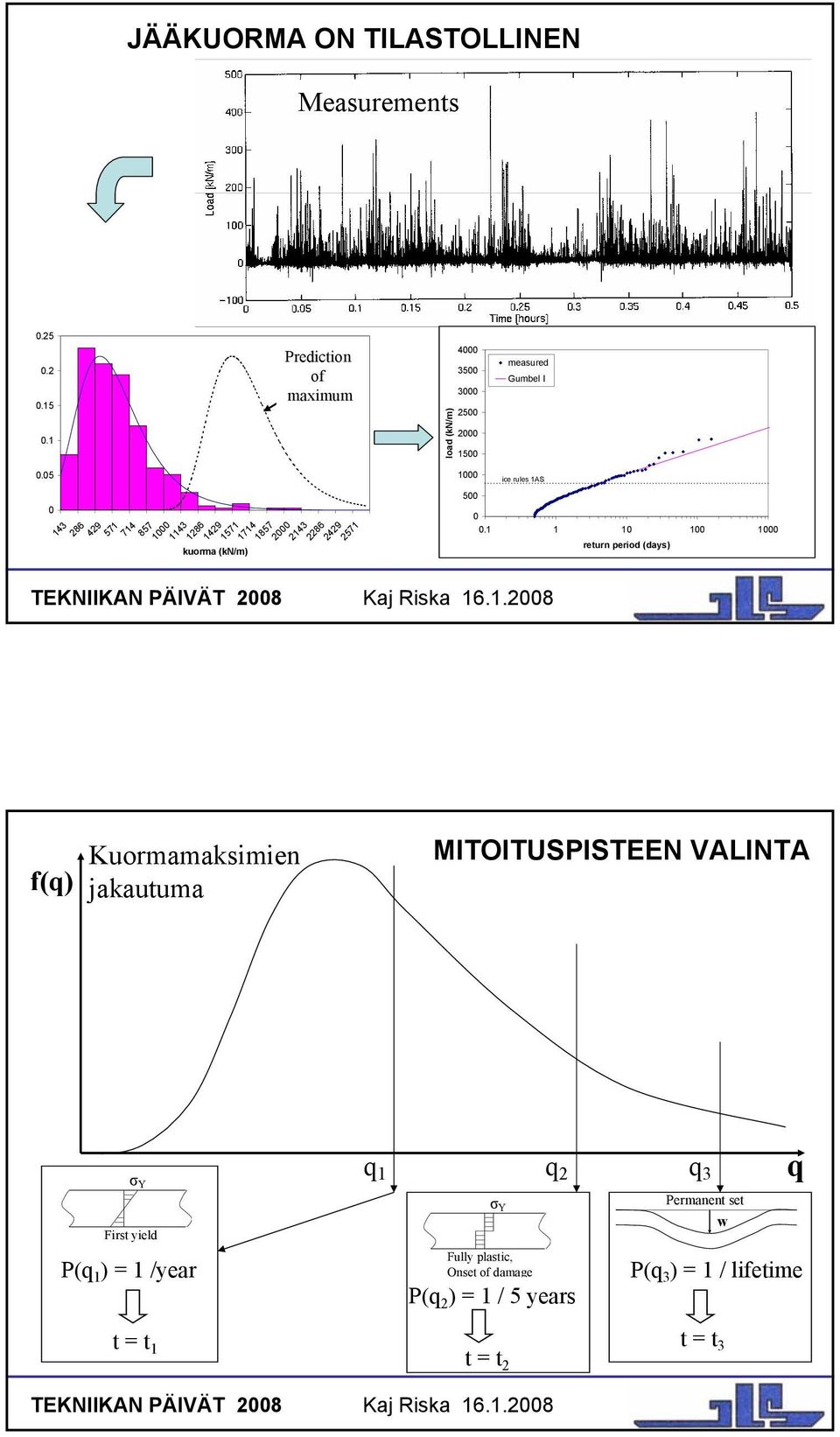

17 JÄÄKUORMA ON TILASTOLLINEN Measurements kuorma (kn/m) Prediction of maximum load (kn/m) measured Gumbel I ice rules 1AS return period (days) f(q) Kuormamaksimien jakautuma MITOITUSPISTEEN VALINTA σ Y First yield q 1 σ Y q 2 q 3 Permanent set w q P(q 1 ) = 1 /year Fully plastic, Onset of damage P(q 2 ) = 1 / 5 years P(q 3 ) = 1 / lifetime t = t 1 t = t 2 t = t 3

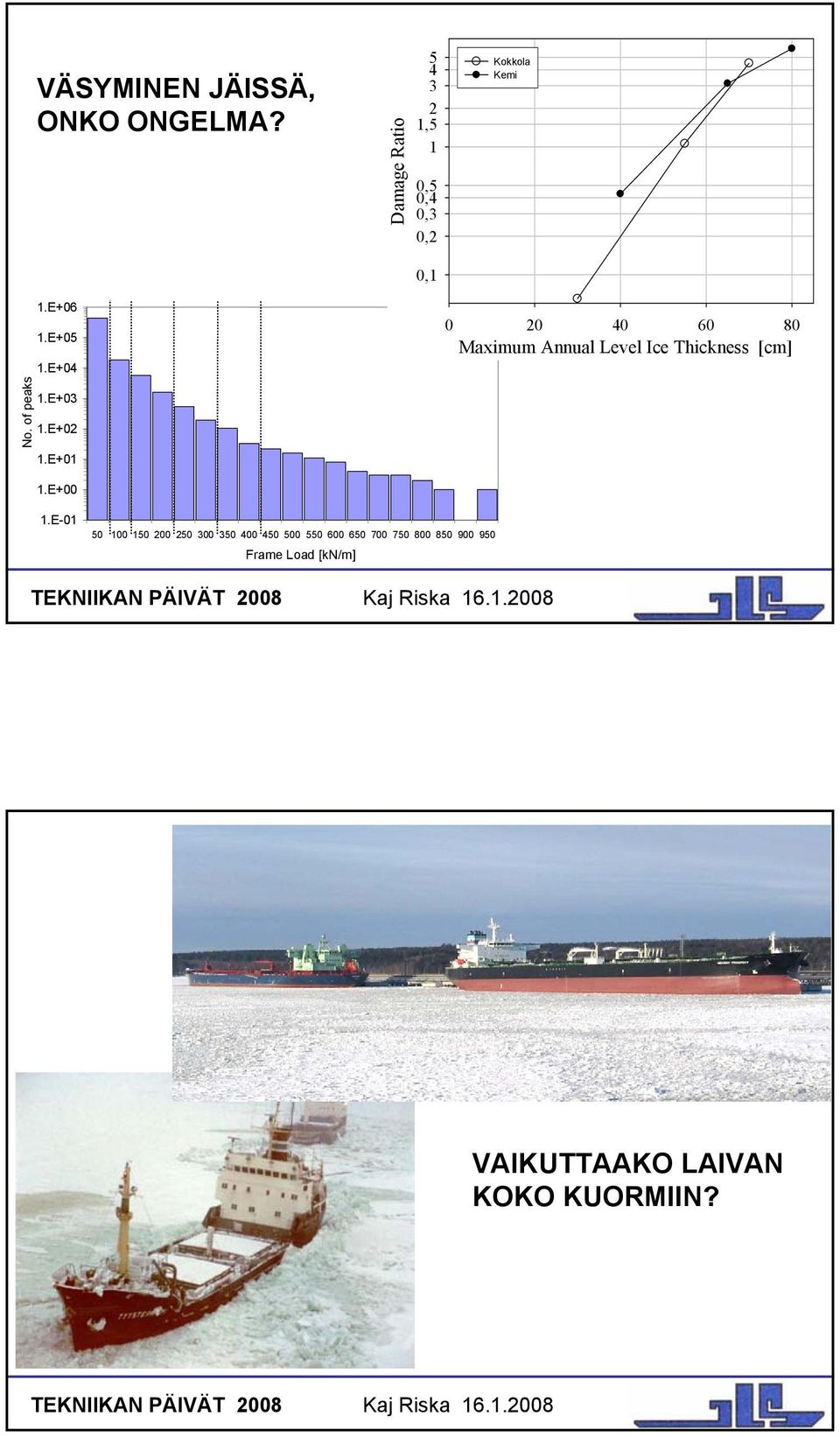

18 VÄSYMINEN JÄISSÄ, ONKO ONGELMA? Damage Ratio 5 Kokkola 4 Kemi 3 1, ,5 0,4 0,3 0,2 0,1 No. lukumäärä of peaks 1.E+06 1.E+05 1.E+04 1.E+03 1.E+02 1.E Maximum Annual Level Ice Thickness [cm] 1.E+00 1.E Frame kuorma Load (kn/m) [kn/m] VAIKUTTAAKO LAIVAN KOKO KUORMIIN?
19 Mittaustuloksia Ship k Measured maximum [kn/m] Predicted maximum [kn/m] Predicted and corrected maximum [kn/m] IB Sisu MT Kemira Vaurioanalyysituloksia MV Arcturus MT Kashira P k = Relative amount of all hull ice damages 23.1 % 46.2 % % % 7.7 % KYSYMYS MONIKÄYTTÖISYYDESTÄ

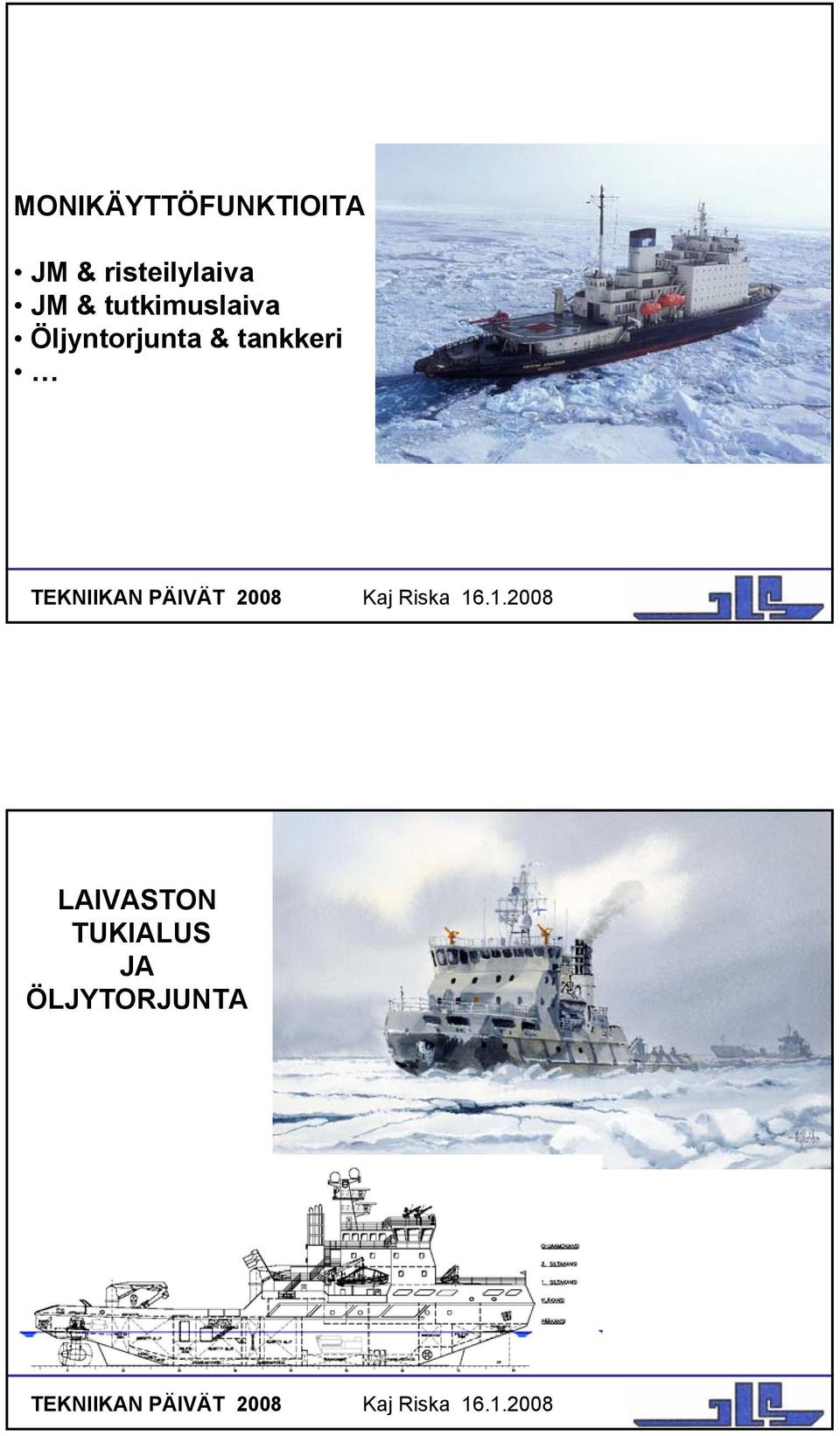

20 MONIKÄYTTÖFUNKTIOITA JM & risteilylaiva JM & tutkimuslaiva Öljyntorjunta & tankkeri LAIVASTON TUKIALUS JA ÖLJYTORJUNTA
21 MUUTTUUKO SUUNNITTELU- POHJA JOS ILMASTO MUUTTUU? TUOTEKEHITYKSEN WISH LIST TUTKIMUKSELLE JÄÄOLOSUHTEET Puristavan jään kysymykset Jääkentän kuvaaminen suorituskykyä ja lujuutta varten SUORITUSKYKY Avovesi- ja jäävastuksen vuorovaikutus Jäiden vaikutus propulsiokertoimiin Potkurin jäämomentin luonne (ylimomentin kesto, suuruus, ) Rikkoontuneen jään käsitteet ja mallikokeet KUORMAT Jääkuormien tilastollisuuden perusta Jääkuorman laskenta SUUNNITTELUSUUREET Jäänmurtaja-avustuksen kuvaaminen Lujuussuunnittelupiste; risk based design
22 KIITOKSIA MIELENKIINNOSTA!
