Yksitoiminen patruunatiiviste lietekäyttöön. Tyyppi 5840

Transkriptio

1 Yksitoiminen patruunatiiviste lietekäyttöön Tyyppi 5840

2 Tyyppi 5840 Mineraali- ja prosessiteollisuuden tarpeisiin Patruunatiiviste lietteille tyyppi 5840 Paine: Max. 21 bar g / 300 psig Lämpötila: Max. 75 C / 167 F tai 120 C / 248 F vesihuuhtelun kanssa Nopeus: Käyttö: Max. 15 m/s / fpm Lietteen / kuluttavien kiintoaineiden tiiviste, kiintoaineita enintään 60 % painosta Tiivisteen kokoalue: mm / Tyypin 5840 tiiviste on yksitoiminen patruunatiiviste, joka sisältää monia vaativiin olosuhteisiin suunniteltujen tiivisteiden ominaisuuksia kustannustehokkaassa paketissa. Tuote on suunniteltu täyttämään yleisiin mineraalien käsittelytoimintoihin liittyvät vaatimukset, ja sen kestävät liukupinnat tekevät siitä täydellisen yleistiivisteen lietteiden ja kuluttavien aineiden käsittelyyn. Luja rakenne tekee tiivisteen käytöstä ja huollosta helppoa. Tyypin 5840 tiiviste on patruunana täysin vaihdettavissa muiden samoja pumpputyyppejä varten suunniteltujen tiivisteiden kanssa. Komponentit ovat myös täysin vaihdettavissa muiden saman ryhmäkoon 5840-tiivisteiden kanssa. Pääasialliset käyttökohteet mineraalien käsittely esimerkiksi: alumiinioksidi kupari uraani hiilen pesuliete lyijy kulta Veden-/jätevedenkäsittely Paperi- ja selluteollisuus Energiantuotanto Kemianteollisuus Terästeollisuus Yleiset teolliset sovellukset

3 Tyypillinen rakenne ja mittatiedot Putkiston kokoonpanot on kuvattu asennusohjeissa. Mittatiedot (mm) Koko D D3 D4 D26 D30 D41 D68 L22 L23 L26 L39 Laipan pulttikehä Pultin halkaisija N/A /4 NPT N/A /4 NPT M /4 NPT M /8 NPT M /8 NPT M /8 NPT M20 Mittatiedot (tuumakoot) Koko D D3 D4 D26 D30 D41 D68 L22 L23 L26 L39 Laipan pulttikehä Pultin halkaisija N/A /4 NPT N/A /4 NPT M /4 NPT M /8 NPT M /8 NPT M /8 NPT M20 Mitat ovat vain ohjeellisia.

4 Tyyppi 5840 Tiivisteen suorituskyky ja toimintarajat Dynaamisen tiivistepaineen arvo Dynaamisen tiivistepaineen arvoa määritettäessä oletetaan, että toiminta on vakaata seuraavassa kaaviossa esitetyillä nopeuksilla. Kertoimia käytettäessä dynaamisen paineen arvoa voidaan säätää, jotta saadaan varovainen arvio vaihtoehtoisten pumpun käyttöolosuhteiden dynaamisen paineen arvosta. Tyypin 5840 tiivisteen suurin dynaaminen tiivistepaine on 21 bar g / 300 psig. Jos tuotetta aiotaan käyttää tämän alueen ulkopuolella, ota yhteyttä John Cranen tiivistesuunnitteluun. Nopeus (kierr./min) Speed (rpm) Tyypin 5840 suurin nopeuden arvo 21 bar g:n (300 psig:n) paineessa mm tuumaa Suurin nopeuden arvo Tiivisteen koko * Saat paineen ja nopeuden arvot ryhmää 6 varten ottamalla yhteyttä John Cranen tiivistesuunnitteluun. Type 5840 USP peed Rating at 21 barg (305psig) Parametri Max Speed Rating Min Speed Rating 1000 <Pienin nopeuden arvo Lietteen parametrit mm Inches * Dynaamisen tiivistepaineen arvo Kerroin 0 60 % kiintoaineita 1.00 >60% kiintoaineita Ota yhteyttä tiivistesuunnitteluun (vain USP) Tyypin 5840 tiiviste kestää Seal lietteet Size (mm) ja hiovat aineet, joissa on kiintoainetta enintään 60 % painosta. Lämpötila Tyypin 5840 tiivisteen lämpötilaraja on 75 C (167 F) ilman huuhtelua ja 120 C (248 F) huuhtelun kanssa. Tyypin 5840 USP tiivisteen lämpötilaraja on 80 C (175 F). Paine Tyypin 5840 suurin nopeuden arvo 21 bar g:n (300 psig:n) paineessa Aksiaalisen liikkeen välys Enimmillään ±1,0 mm (0,04 tuumaa) tiivisteen koon mukaan. Happamuuden/ emäksisyyden rajat ph 1-14 Rakenteessa käytetyt materiaalit Komponentti Vakio Valinnainen Kastuvat metallikomponentit Muut metallikomponentit Ruostumaton dupleksiteräs Ruostumaton teräs 302 Ruostumaton teräs % Kovakromirautaseos, Super Duplex, Alloy C-276 (N10276) Ruostumaton teräs 304 (S30400) Tiivisterenkaat Piikarbidi Kovametalli Aputiivisteet (TFE/P) EPDM Viton Upstream Pumping tekniikka (USP) Tavallista tyypin 5840 tiivistettä parempi suorituskyky ja luotettavuus saadaan tietyissä sovelluksissa käyttämällä tyypin 5840 USP-tiivistettä, joka on suunniteltu toimimaan mahdollisimman suorituskykyisesti ja mahdollisimman pitkään erityisen vaikeissa tai ongelmallisissa sovelluksissa. Nopeus Tyypin 5840 tiiviste on suunniteltu toimimaan enimmäisnopeudella 15 m/s.

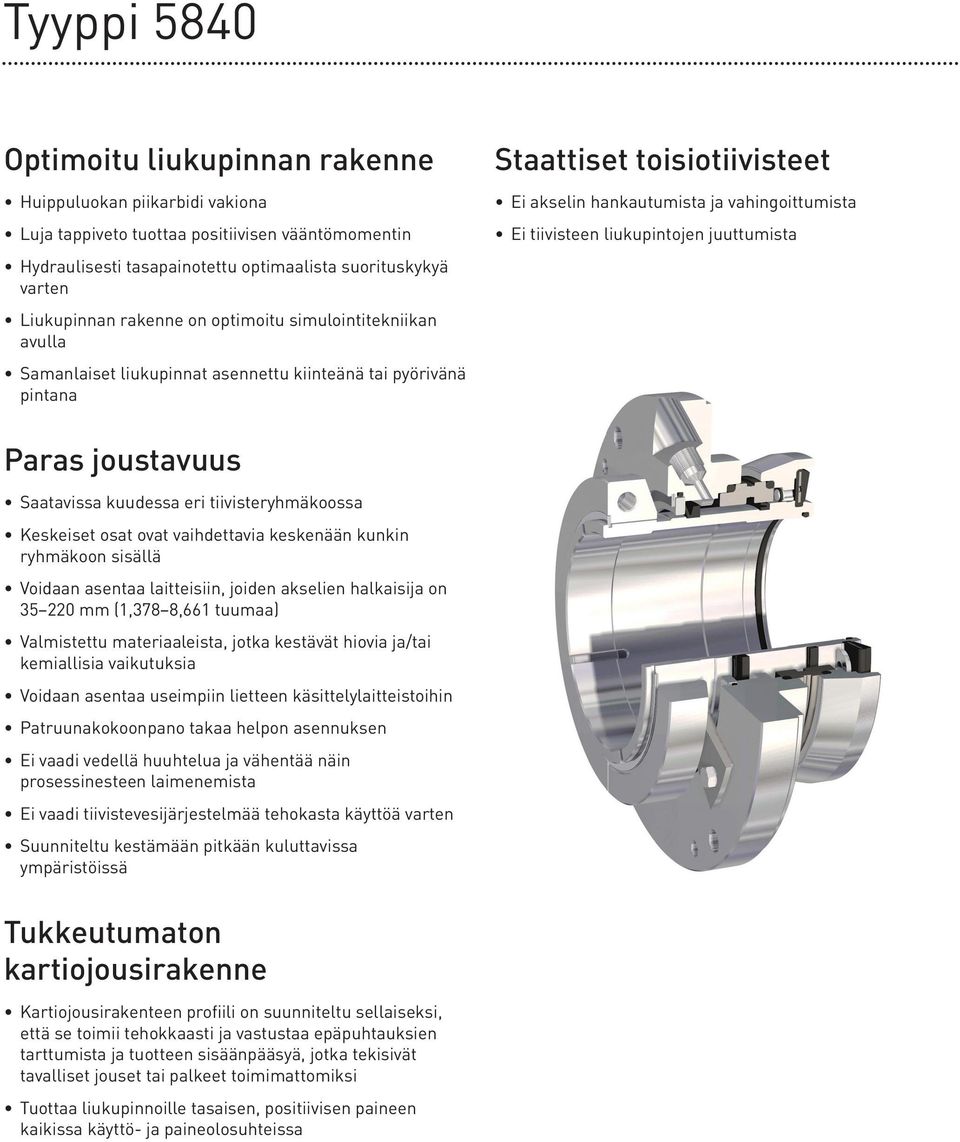

5 Tyyppi 5840 Optimoitu liukupinnan rakenne Huippuluokan piikarbidi vakiona Luja tappiveto tuottaa positiivisen vääntömomentin Hydraulisesti tasapainotettu optimaalista suorituskykyä varten Liukupinnan rakenne on optimoitu simulointitekniikan avulla Samanlaiset liukupinnat asennettu kiinteänä tai pyörivänä pintana Staattiset toisiotiivisteet Ei akselin hankautumista ja vahingoittumista Ei tiivisteen liukupintojen juuttumista Paras joustavuus Saatavissa kuudessa eri tiivisteryhmäkoossa Keskeiset osat ovat vaihdettavia keskenään kunkin ryhmäkoon sisällä Voidaan asentaa laitteisiin, joiden akselien halkaisija on mm (1,378 8,661 tuumaa) Valmistettu materiaaleista, jotka kestävät hiovia ja/tai kemiallisia vaikutuksia Voidaan asentaa useimpiin lietteen käsittelylaitteistoihin Patruunakokoonpano takaa helpon asennuksen Ei vaadi vedellä huuhtelua ja vähentää näin prosessinesteen laimenemista Ei vaadi tiivistevesijärjestelmää tehokasta käyttöä varten Suunniteltu kestämään pitkään kuluttavissa ympäristöissä Tukkeutumaton kartiojousirakenne Kartiojousirakenteen profiili on suunniteltu sellaiseksi, että se toimii tehokkaasti ja vastustaa epäpuhtauksien tarttumista ja tuotteen sisäänpääsyä, jotka tekisivät tavalliset jouset tai palkeet toimimattomiksi Tuottaa liukupinnoille tasaisen, positiivisen paineen kaikissa käyttö- ja paineolosuhteissa
