FInZEB-laskentatuloksia: Herkkyys- ja energiamuototarkastelut muut rakennukset

Transkriptio

1 FInZEB-laskentatuloksia: Herkkyys- ja energiamuototarkastelut muut rakennukset Granlund Oy / E Reinikainen, L Loisa, A Tyni 1

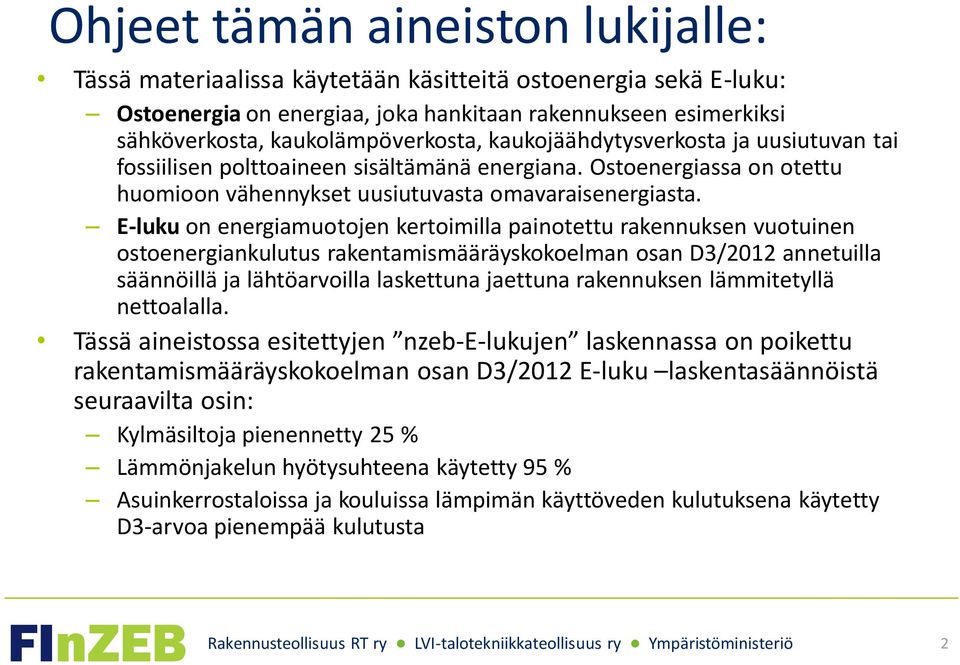

2 Ohjeet tämän aineiston lukijalle: Tässä materiaalissa käytetään käsitteitä ostoenergia sekä E-luku: Ostoenergia on energiaa, joka hankitaan rakennukseen esimerkiksi sähköverkosta, kaukolämpöverkosta, kaukojäähdytysverkosta ja uusiutuvan tai fossiilisen polttoaineen sisältämänä energiana. Ostoenergiassa on otettu huomioon vähennykset uusiutuvasta omavaraisenergiasta. E-luku on energiamuotojen kertoimilla painotettu rakennuksen vuotuinen ostoenergiankulutus rakentamismääräyskokoelman osan D3/2012 annetuilla säännöillä ja lähtöarvoilla laskettuna jaettuna rakennuksen lämmitetyllä nettoalalla. Tässä aineistossa esitettyjen nzeb-e-lukujen laskennassa on poikettu rakentamismääräyskokoelman osan D3/2012 E-luku laskentasäännöistä seuraavilta osin: Kylmäsiltoja pienennetty 25 % Lämmönjakelun hyötysuhteena käytetty 95 % Asuinkerrostaloissa ja kouluissa lämpimän käyttöveden kulutuksena käytetty D3-arvoa pienempää kulutusta 2

3 E-lukulaskenta D3/2012 Kiinteät säännöt: Sää Rajaussäännöt: Taseraja rakennuksessa Ei erikoistiloja Ei ulkopuolista kulutusta Ei kiinteistön teknisiä järjestelmiä D5-ohjeistetut säännöt: Kylmäsillat Hyötysuhteet Apulaitteiden sähkönkulutus FInZEB-tarkasteluissa on varioitu punaisella merkittyjä tekijöitä. HUOM: siis myös E-lukulaskennan D3/2012 säännöistä on näiltä osin poikettu Standardikäytön säännöt: Lämpötilat Ilmavirrat Henkilöt Valaistus Laitteet Käyttöajat Lämmin käyttövesi Tarpeenmukaisuus huomioitavissa: Ilmanvaihto Valaistus Suunnittelun keinot: Muoto, Suuntaus Tilojen sijoittelu Aukotus Aurinkosuojaus U-arvot Tiiviys Iv-palvelualueet LTO-hyötysuhde Sfp-luku Vapaajäähdytys Energiamuotokertoimet Laskentatyökalut Järjestelmähäviöt Energiahankinnan keinot: Ostoenergian vaihtoehdot Uusiutuva omavaraisenergia Ei ohjeistettu D3/D5: Energiavirtojen kierrätys Hukkalämmön hyödyntäminen 3

4 Koulut A, O, M, K ja L Kuvassa Koulu K 4

5 Koulu A 4225 m² - ostoenergia s ä h k ö 5

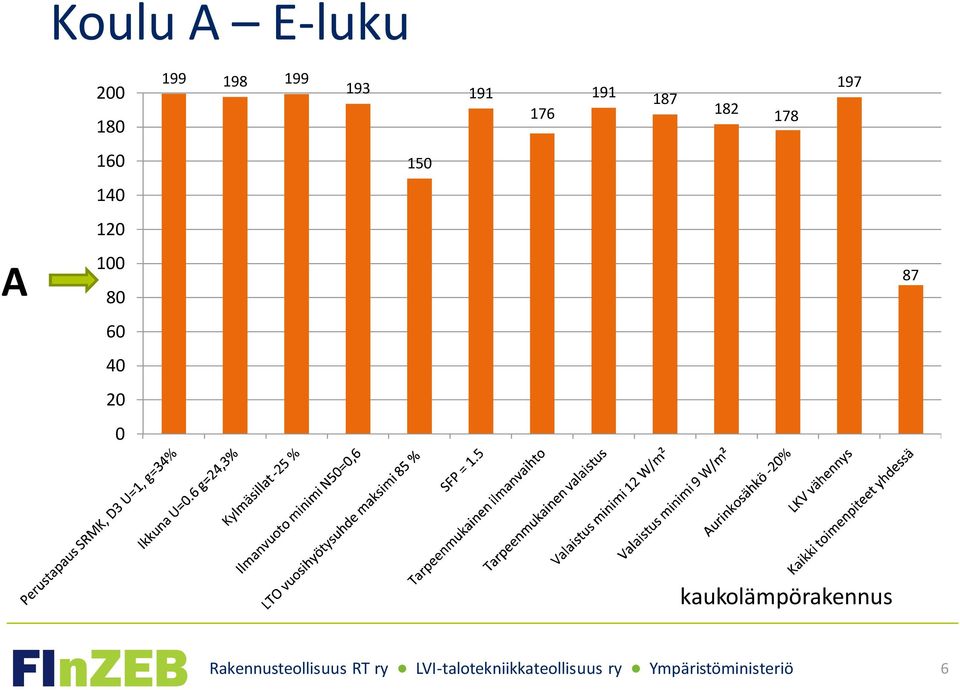

6 Koulu A E-luku A

7 Koulu O m² - ostoenergia s ä h k ö 7

8 Koulu O E-luku A

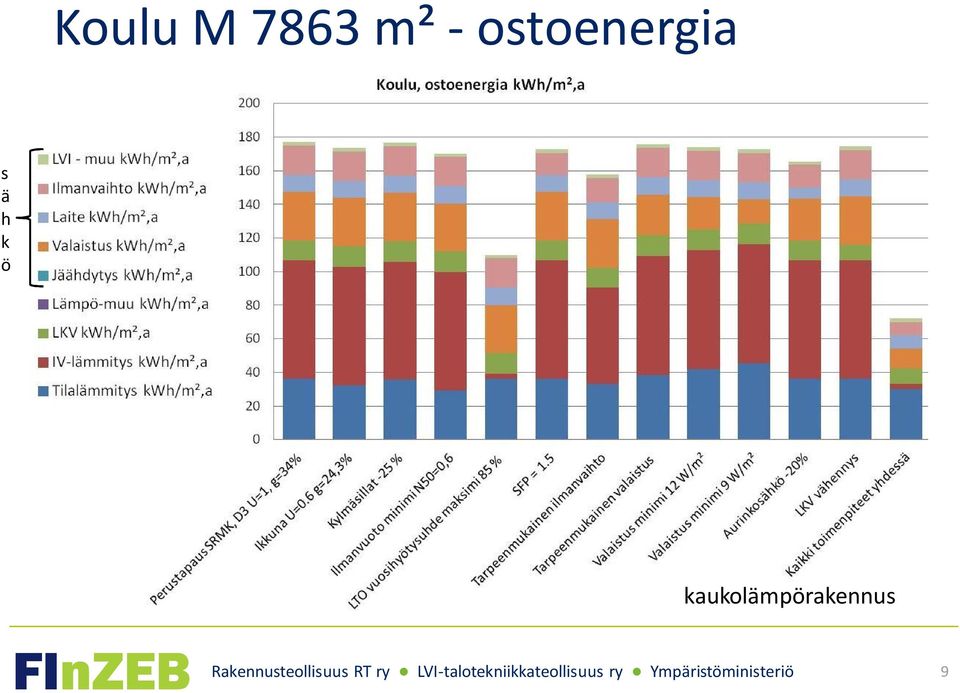

9 Koulu M 7863 m² - ostoenergia s ä h k ö 9

10 Koulu M E-luku A

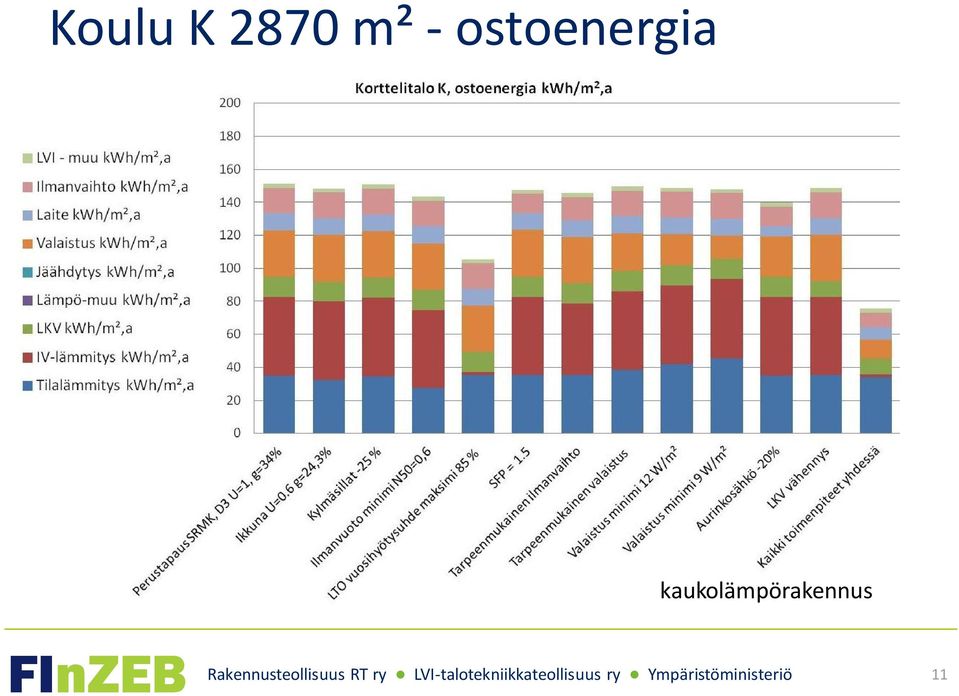

11 Koulu K 2870 m² - ostoenergia 11

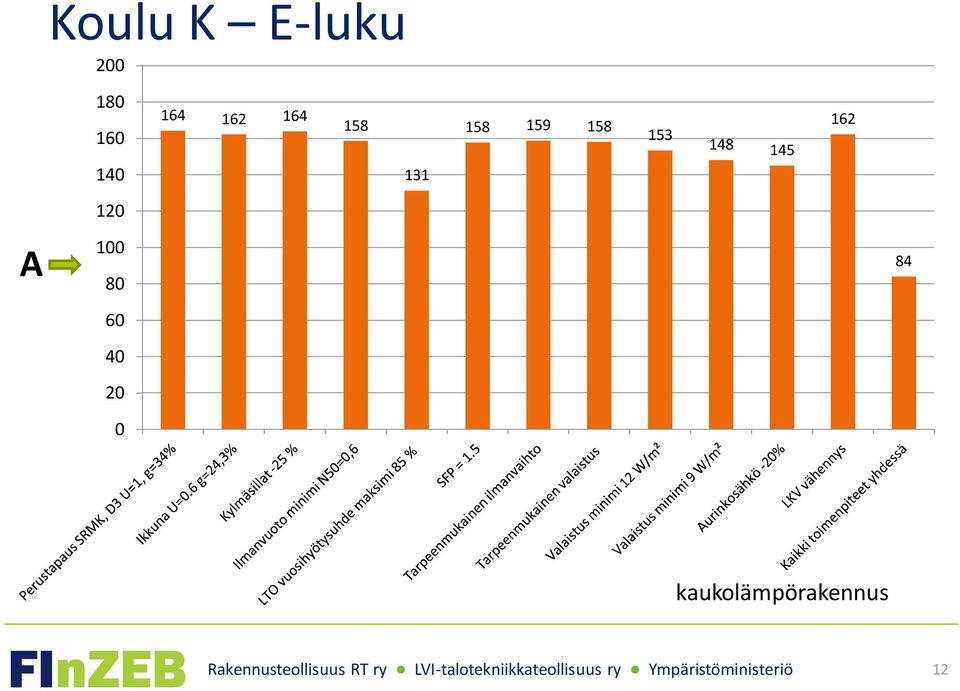

12 Koulu K E-luku A

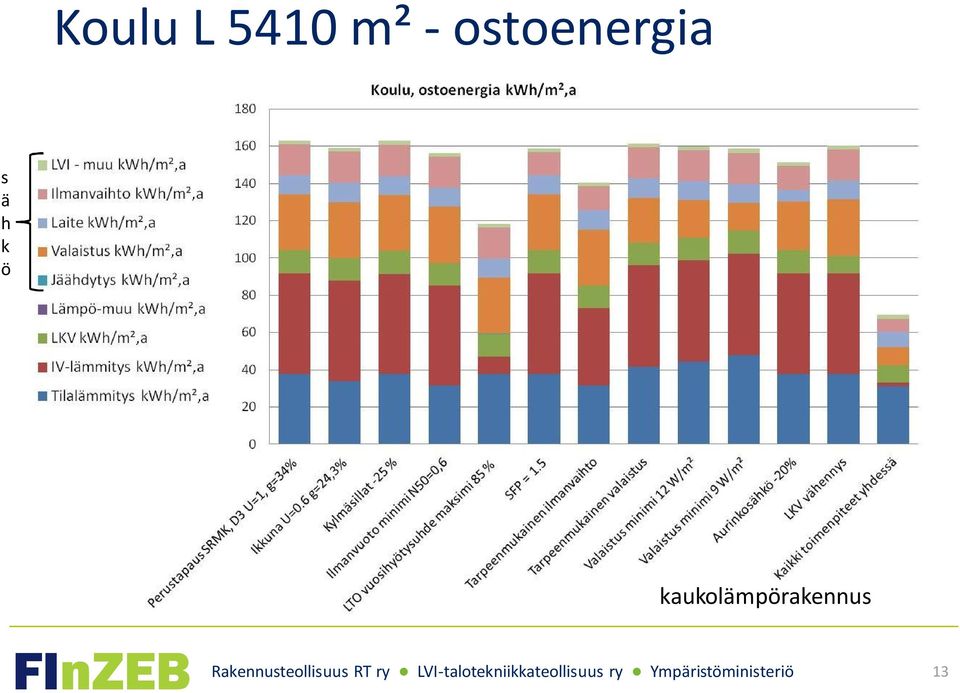

13 Koulu L 5410 m² - ostoenergia s ä h k ö 13

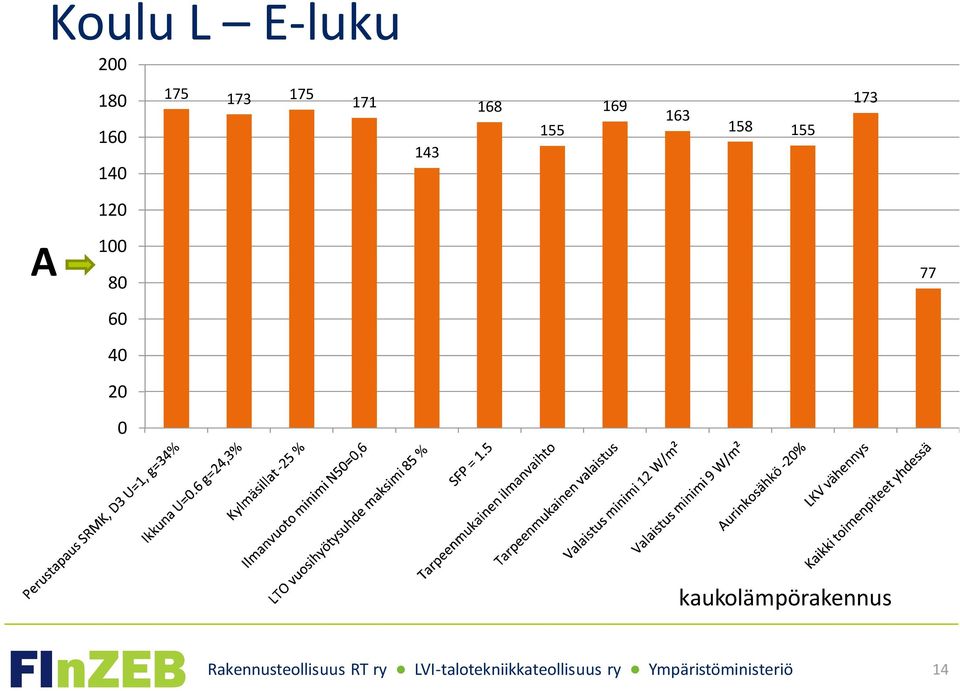

14 Koulu L E-luku A

15 Liikuntahallit O ja L Kuvassa Liikuntahalli O 15

16 Liikuntahalli O 2424 m² - ostoenergia s ä h k ö 16

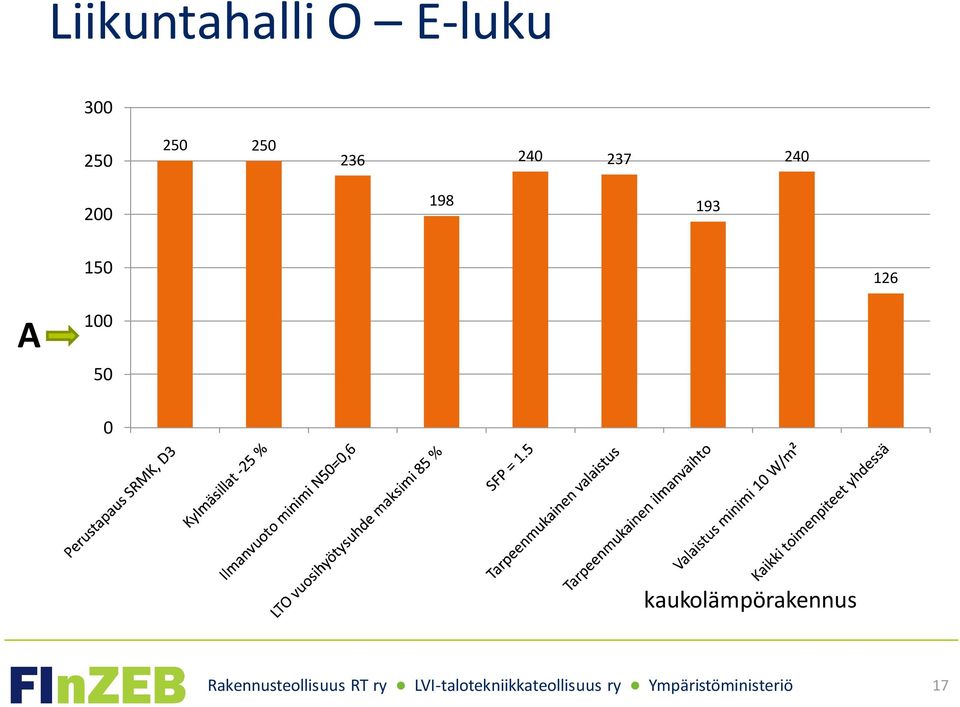

17 Liikuntahalli O E-luku A

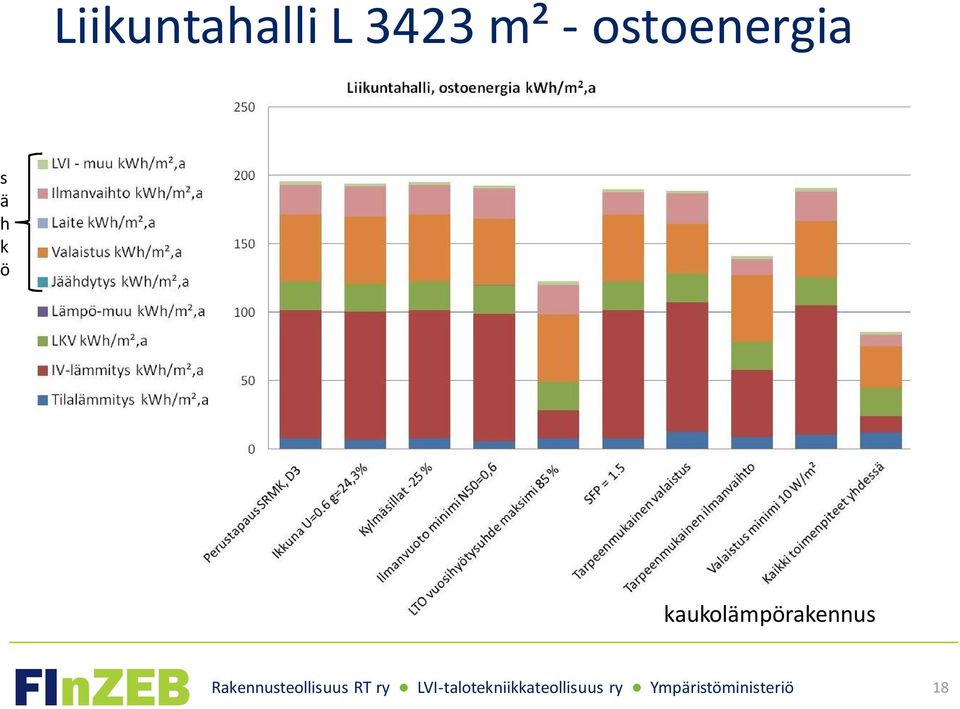

18 Liikuntahalli L 3423 m² - ostoenergia s ä h k ö 18

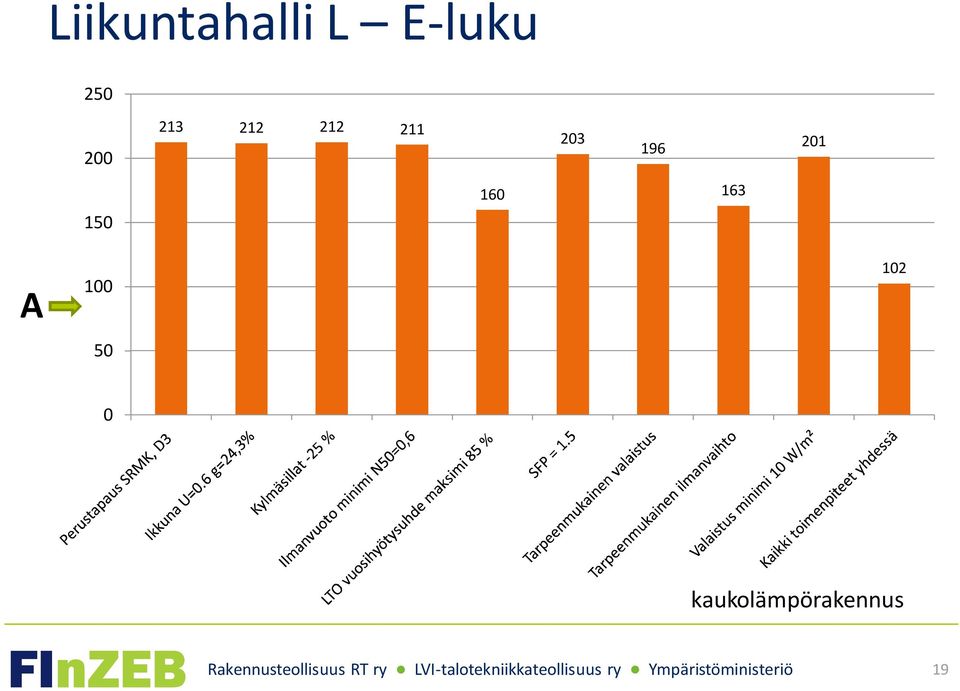

19 Liikuntahalli L E-luku A

20 Päiväkodit F ja T Kuvassa Päiväkoti T 20

21 Päiväkoti F 1127 m² - ostoenergia s ä h k ö 21

22 Päiväkoti F E-luku A

23 Päiväkoti T 730 m² - ostoenergia s ä h k ö 23

24 Päiväkoti T E-luku A

25 Majoitusliikerakennukset F ja M Kuvassa Majoitusliikerakennus M 25

26 Majoitusliikerakennus F 3692 m² - ostoenergia s ä h k ö 26

27 Majoitusliikerakennus F E-luku A

28 Majoitusliikerakennus M 2768 m² - ostoenergia s ä h k ö 28

29 Majoitusliikerakennus M E-luku A

30 Kaupat K, H ja V Kuvassa Kauppa V 30

31 Kauppa K 716 m² - ostoenergia s ä h k ö 31

32 Kauppa K E-luku A

33 Kauppa H 4039 m² - ostoenergia s ä h k ö 33

34 Kauppa H E-luku A

35 Kauppa V m² - ostoenergia s ä h k ö 35

36 Kauppa V E-luku A

37 Sairaalat E, S, M ja terveyskeskus Ä Kuvassa Sairaala S 37

38 Sairaala E m² - ostoenergia s ä h k ö 38

39 Sairaala E E-luku A

40 Sairaala S m² - ostoenergia s ä h k ö

41 Sairaala S E-luku A

42 Sairaala M m² - ostoenergia s ä h k ö 42

43 Sairaala M E-luku A

44 Terveyskeskus Ä m² - ostoenergia 250 Terveyskeskus (toimisto), ostoenergia kwh/m 2,a s ä h k ö LVI - muu kwh/m²,a Ilmanvaihto kwh/m²,a Laite kwh/m²,a Valaistus kwh/m²,a Jäähdytys kwh/m²,a Lämpö-muu kwh/m²,a LKV kwh/m²,a IV-lämmitys kwh/m²,a Tilalämmitys kwh/m²,a

45 Terveyskeskus Ä E-luku A

46 NZEB yhdistelmätarkastelu energiamuodon vaikutus E-lukuun muut rakennukset

47 Energiamuodoille laskettu E-luku - koulut Nykyinen A-luokan raja kouluille 90 kwh/m²,a Nettoala Muotokerroin (Av/V) Ikkunoiden osuus ulkoseinien alasta Koulu A 4225 m² 0,50 21 % Koulu O m² 0,42 20 % Koulu M 7863 m² 0,38 20 % Koulu K 2870 m² 0,42 17 % Koulu L 5410 m² 0,39 26 % 47

48 Energiamuodoille laskettu E-luku - liikuntahallit Nykyinen A-luokan raja liikuntahalleille 90 kwh/m²,a Nettoala Muotokerroin (Av/V) Ikkunoiden osuus ulkoseinien alasta Liikuntahalli O 2339 m² 0,43 0 % Liikuntahalli L 3423 m² 0,41 11 % 48

49 Energiamuodoille laskettu E-luku - päiväkodit Nykyinen A-luokan raja päiväkodeille 90 kwh/m²,a Nettoala Muotokerroin (Av/V) Ikkunoiden osuus ulkoseinien alasta Päiväkoti F 1127 m² 0,35 22 % Päiväkoti T 730 m² 0,66 17 % 49

50 Energiamuodoille laskettu E-luku - sairaalat Nykyinen A-luokan raja sairaaloille 150 kwh/m²,a ja terveyskeskuksille 80 kwh/m²,a Nettoala Muotokerroin (Av/V) Ikkunoiden osuus ulkoseinien alasta Sairaala E m² 0,21 30 % Sairaala M m² 0,20 17 % Sairaala S m² 0,22 16 % Terveyskeskus Ä m² 0,24 17 % 50
