1 Pentti Harju Lämmitystekniikan oppikirja

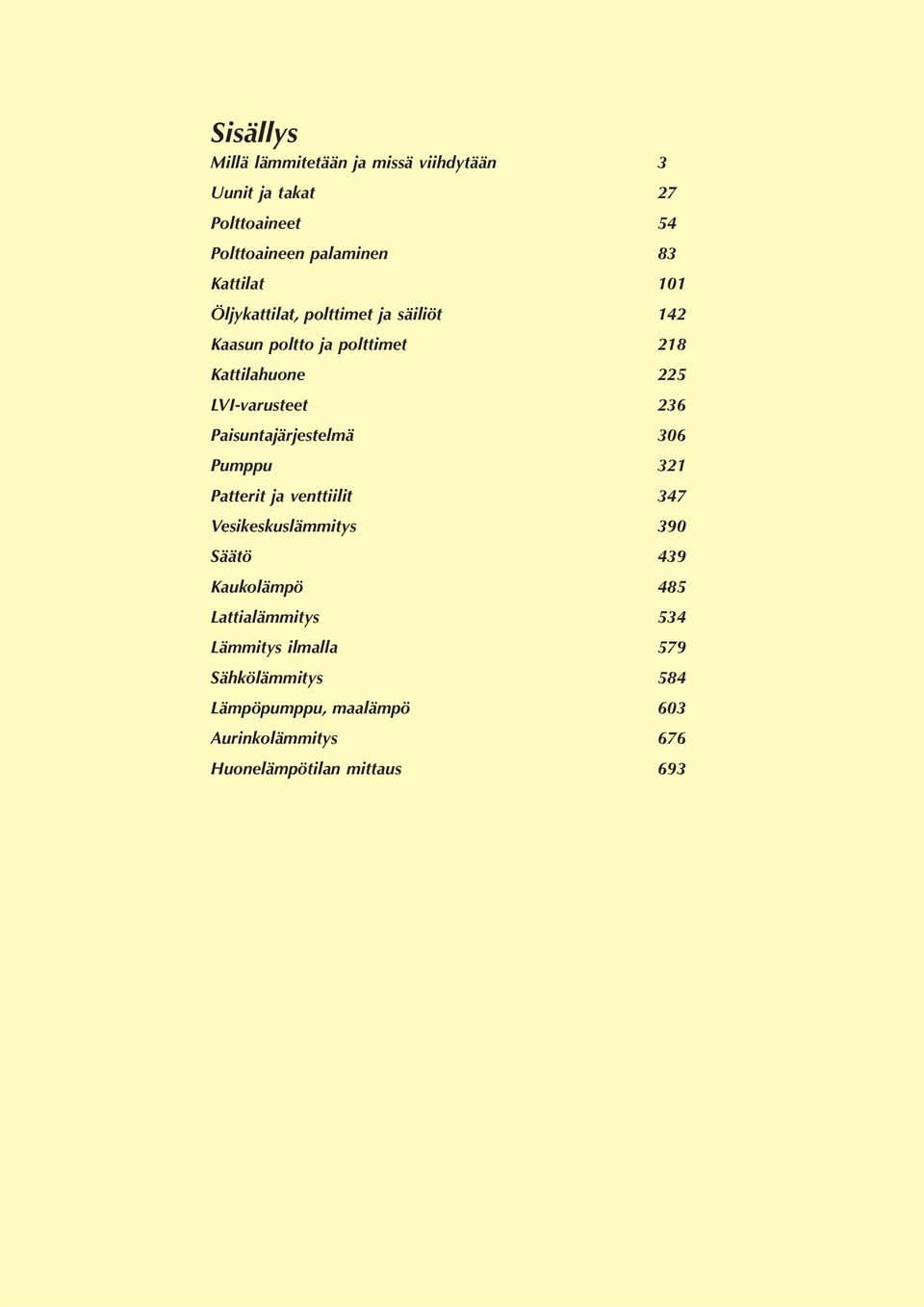

2 Sisällys Millä lämmitetään ja missä viihdytään 3 Uunit ja takat 27 Polttoaineet 54 Polttoaineen palaminen 83 Kattilat 101 Öljykattilat, polttimet ja säiliöt 142 Kaasun poltto ja polttimet 218 Kattilahuone 225 LVI-varusteet 236 Paisuntajärjestelmä 306 Pumppu 321 Patterit ja venttiilit 347 Vesikeskuslämmitys 390 Säätö 439 Kaukolämpö 485 Lattialämmitys 534 Lämmitys ilmalla 579 Sähkölämmitys 584 Lämpöpumppu, maalämpö 603 Aurinkolämmitys 676 Huonelämpötilan mittaus 693

3 Millä lämmitetään ja missä viihdytään 3 Mikä on kylmäsilta? Kuvassa on erilaisia ratkaisuja kylmäsillan eliminoinniksi. Eristepaksuus on kuitenkin kaikissa kohdissa sama. 3

4 4 Millä lämmitetään ja missä viihdytään Vedon kokeminen on epämeilyttävää ja yksilöllistä. Mitä on veto? Miten veto syntyy? Miten vetoa voidaan eliminoida tai poistaa? 4

5 Uunit ja takat 5 Mitä savukaasujen virtaus (8) saa takassa aikaan, millainen takka on siis kuvassa? Kerro lyhyesti takan toiminta Mihin takan koon valinta perustuu? 5

6 6 Uunit ja takat Uunisepät Oy:n takka 6

7 Polttoaineet 7 Kuvassa on erilaisia energiamuotoja Kuvassa on erilaisia energiamuotoja 7

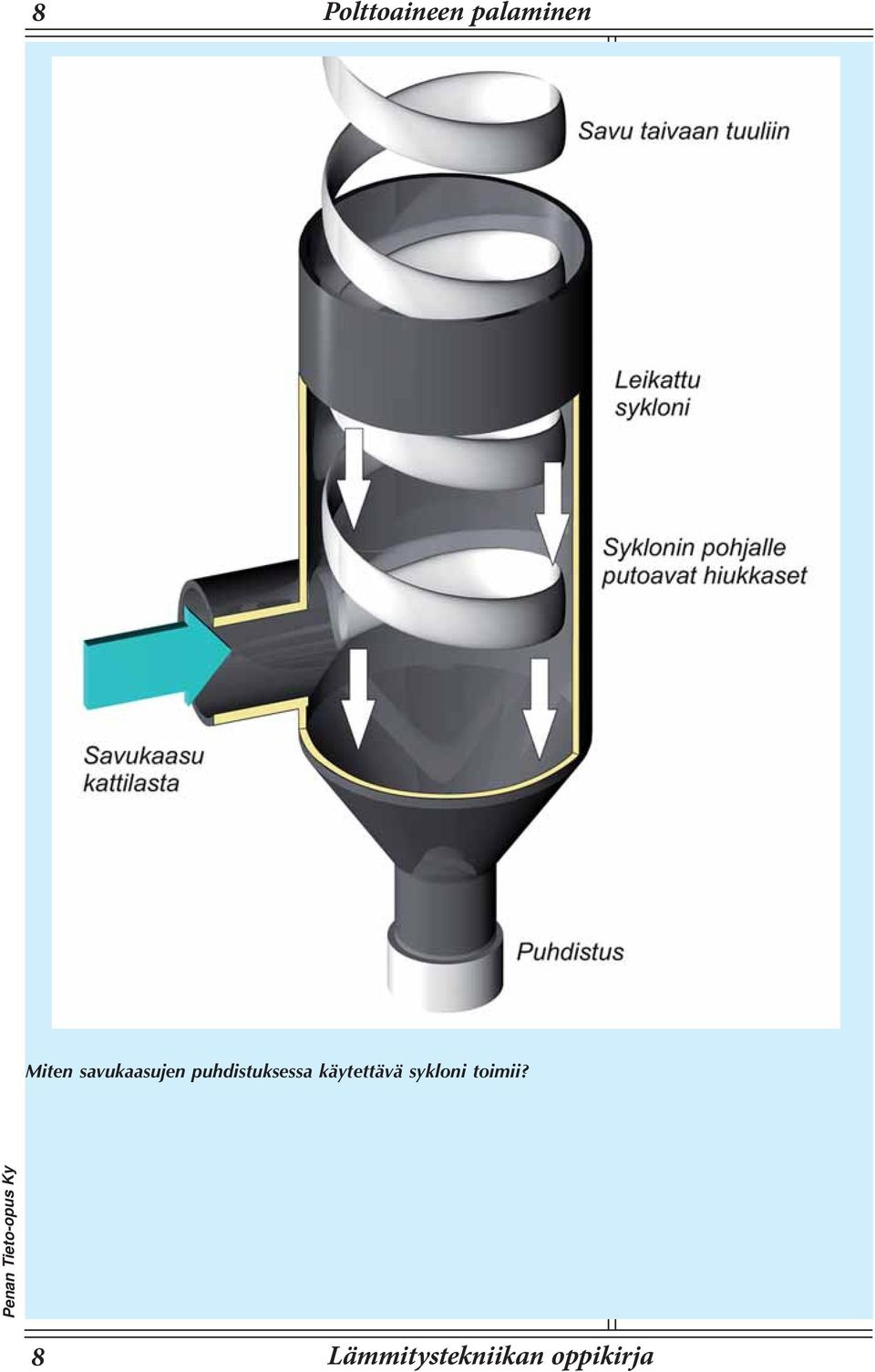

8 8 Polttoaineen palaminen Miten savukaasujen puhdistuksessa käytettävä sykloni toimii? 8

9 Kattilat 9 Käänteispalokattila on moderni puukattila, jossa puu palaa puhtaasti korkean palolämpötilan ansiosta. Kattila saattaa edellyttää toimiakseen savukaasuimuria. Keraamisen tulipesän avulla saadaan aikaan korkea palamislämpötila. 9

10 10 Kattilat Pelletin poltto 10

11 Öljykattilat, polttimet ja säiliöt 11 Mikä käynnistää kevytöljypolttimen ja milloin käynnistys tapahtuu? 11

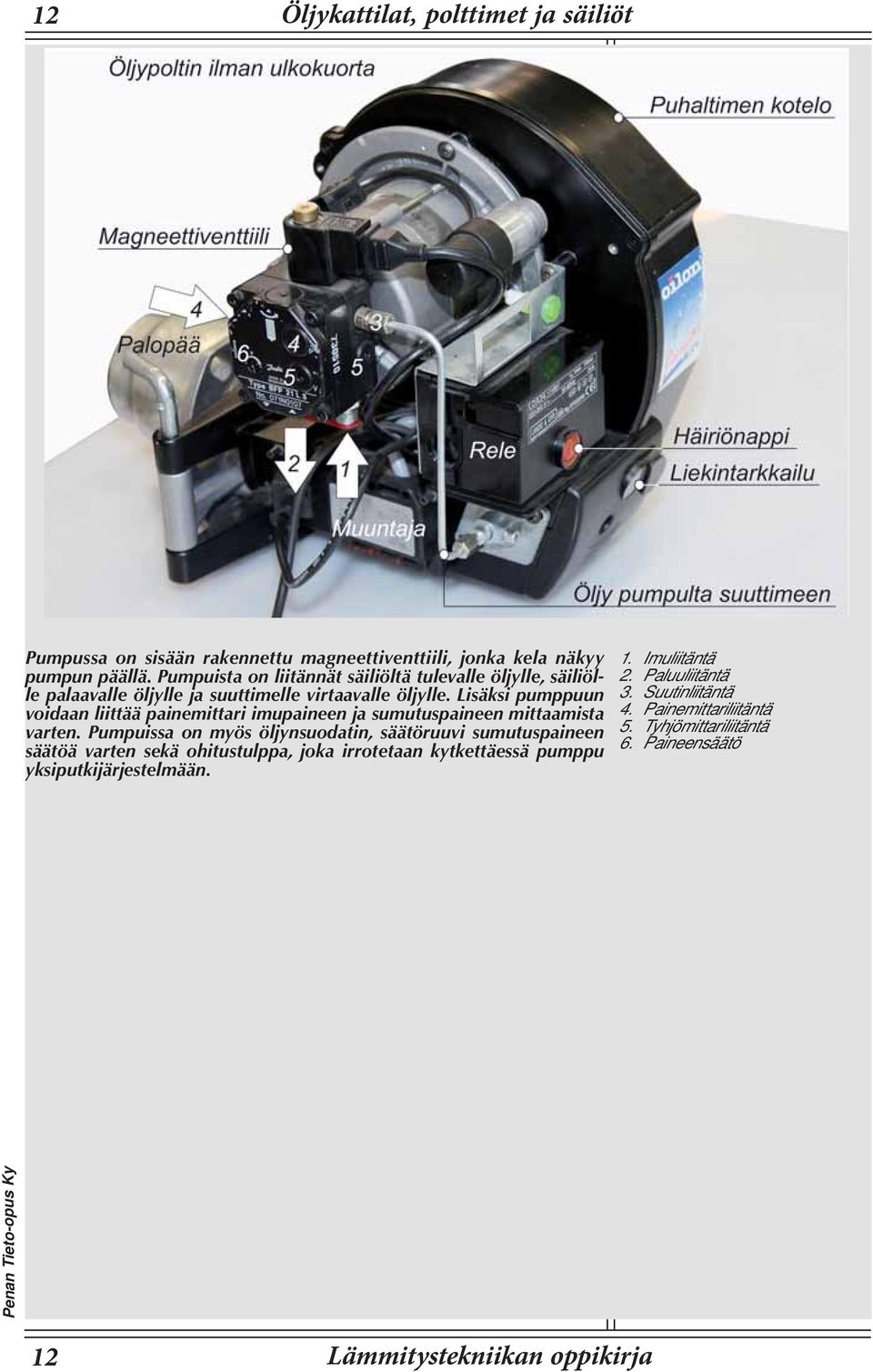

12 12 Öljykattilat, polttimet ja säiliöt Pumpussa on sisään rakennettu magneettiventtiili, jonka kela näkyy pumpun päällä. Pumpuista on liitännät säiliöltä tulevalle öljylle, säiliölle palaavalle öljylle ja suuttimelle virtaavalle öljylle. Lisäksi pumppuun voidaan liittää painemittari imupaineen ja sumutuspaineen mittaamista varten. Pumpuissa on myös öljynsuodatin, säätöruuvi sumutuspaineen säätöä varten sekä ohitustulppa, joka irrotetaan kytkettäessä pumppu yksiputkijärjestelmään. 1. Imuliitäntä 2. Paluuliitäntä 3. Suutinliitäntä 4. Painemittariliitäntä 5. Tyhjömittariliitäntä 6. Paineensäätö 12

13 Kaasun poltto ja polttimet 13 Mitä palamisilmalle tapahtuu matkalla ja kattilahuone? 1. Lämmityskattila 2. Haponkestävä savupiippu 3. Sähköpääkeskus 4. Puhelin 5. Antenni 6. IV-koje 7. Keskuspölynimuri 8. Oviaukko 900 x Lattiakaivo 10. Vesimittari 11. Palamisilma, korkeus 1800 mm 12. Ulkosäleikkö 13. Poistoilma-aukko 14. Maakaasu, pääsulkuventtiili 15. Maakaasuputki, DN Paineenalennus ja turvasulkuventtiili 17. Maakaasumittari 18. Kaasuputki esim. keittiöön 19. Seinän paloluokka EI30 13

14 14 Kattilahuone Mikä on samassa paloteknisessä tilassa kattilan kanssa olevan sisäsäiliön maksimi koko? Mikä kohta kattilahuoneessa on paras sisääntulokohta palamisilmalle? Miten määritetään kattilahuoneen palamisilmaaukon suuruus öljykattilaa varten? 14

15 LVI -varusteet 15 Kuvassa on palloventtiili 1. Venttiilin käsikahva 2. Kara ja kahvan kiinnitysmutteri 3. Karan tiivisteet 4. Pallon tiivisteet 5. Venttiilin runko 6. Viiste hitsausliitosta varten 7. Melkein täysin auki oleva pallo Mitä venttiileiden asennuksessa on huomioitava? Mitä tarkoittaa venttiilin Kv -arvo? 15

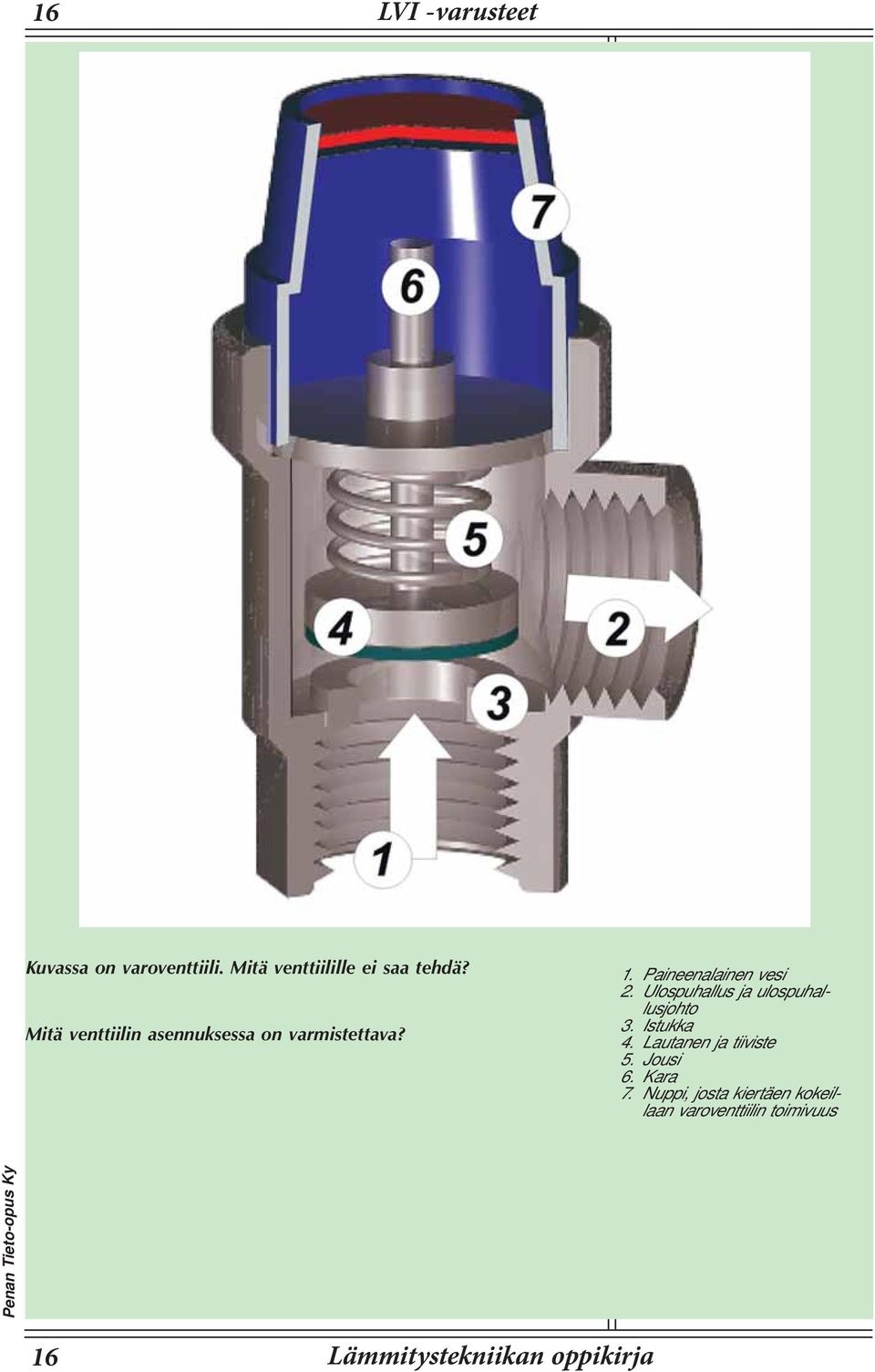

16 16 LVI -varusteet Kuvassa on varoventtiili. Mitä venttiilille ei saa tehdä? Mitä venttiilin asennuksessa on varmistettava? 1. Paineenalainen vesi 2. Ulospuhallus ja ulospuhallusjohto 3. Istukka 4. Lautanen ja tiiviste 5. Jousi 6. Kara 7. Nuppi, josta kiertäen kokeillaan varoventtiilin toimivuus 16

17 Paisuntajärjestelmä 17 Mikä paisuntajärjestelmä on kuvassa? Millainen paisunta-astia on kuvassa? Missä astia sijaitsee? Miten paisunta-astia asennetaan? Kalvopaisuntajärjestelmä osineen 1. Varoventtiili 2. Ulospuhallusjohto 3. Kannakointi 4. Lämpimän käyttöveden syöttöventtiili 5. Painemittari 6. Palloventtiili 7. Automaattinen ilmanpoistin 8. Kalvopaisunta-astia 17

18 18 Pumppu Millainen pumppu on kuvassa? 18

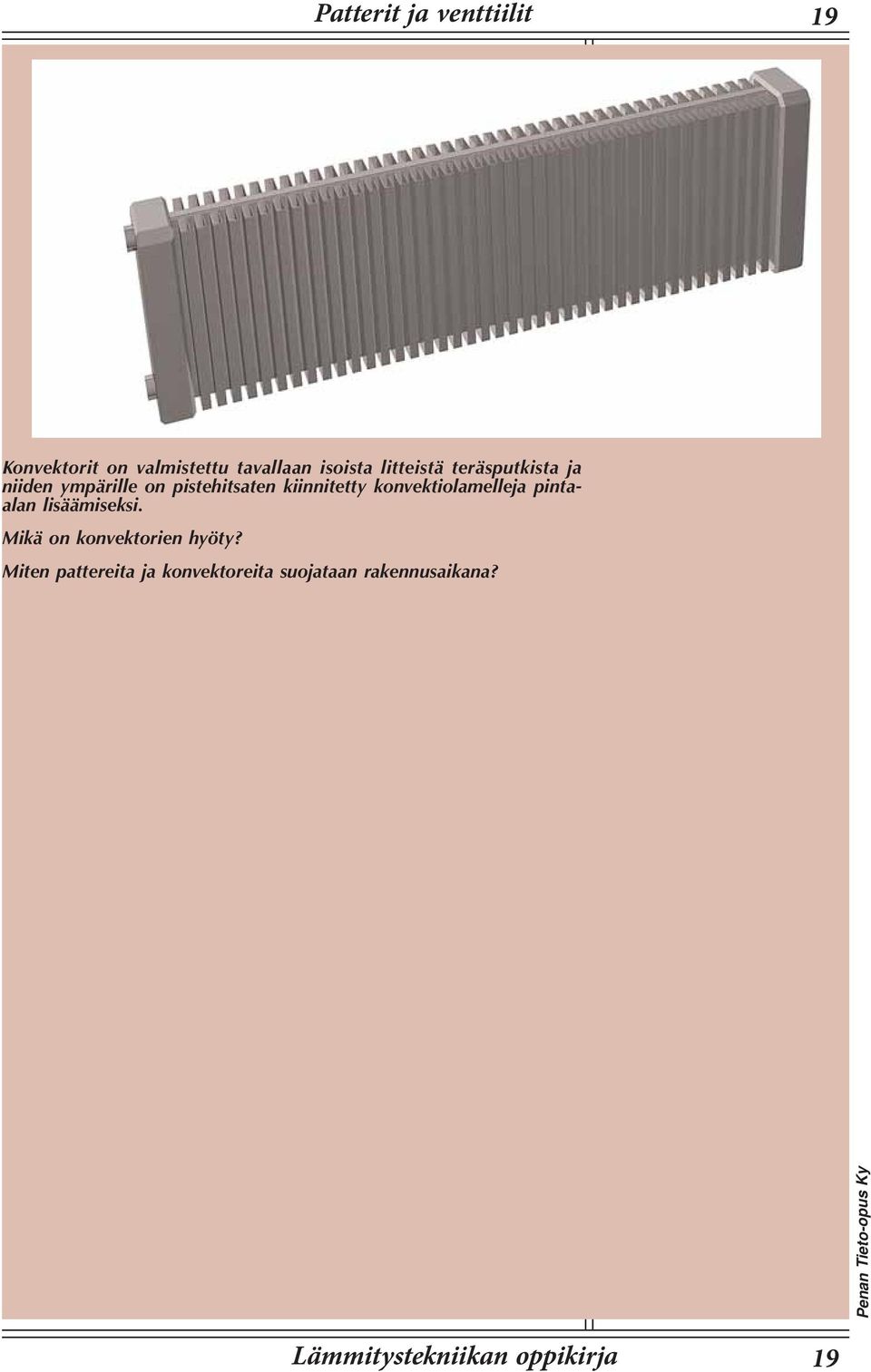

19 Patterit ja venttiilit 19 Konvektorit on valmistettu tavallaan isoista litteistä teräsputkista ja niiden ympärille on pistehitsaten kiinnitetty konvektiolamelleja pintaalan lisäämiseksi. Mikä on konvektorien hyöty? Miten pattereita ja konvektoreita suojataan rakennusaikana? 19

20 20 Patterit ja venttiilit Mikä on patteriventtiilin esisäädön tarkoitus? 1. Sylinterimäinen kiertyvä esisäätökara 2. Suurin virtausaukko 3. Pienin virtausaukko Kuvassa on esisäädön ääritapaus, jossa suurin virtausaukko (2) sallii suurimman virtaaman venttiilin läpi. Toisessa ääripäässä virtausaukko (3) on kierretty aukon (2) tilalle, jolloin venttiilin läpi sallitaan virrata pienin vesimäärä. 20

21 Vesikeskuslämmitys 21 Kuvassa on alajakoinen pumppukiertoinen kaksiputkijärjestelmä, joka on ehkä yleisin käytössä oleva lämmitysjärjestelmä. K1 Kattila no 1 K2 Kattila no 2 ÖP1 Öljypoltin no 1 TV Lämmityksen 3-tiemoottoriventtiili TC Lämmityksen säätökeskus KIS Vuorokausi-viikkokello TE1 Menovesitermostaatti TE2 Ulkoilmatermostaatti PI Vedenkorkeusmittari TI Lämpömittari PS Paisuntasäiliö P1 Lämmityksen kiertopumppu P2 Lämmityksen kiertopumppu ES1, Öljypolttimen käyntiaikalaskuri ES2 Öljypolttimen käyntiaikalaskuri 21

22 22 Vesikeskuslämmitys Kerro kolme ongelmaa, jotka ilma aiheuttaa patteriverkostossa? 22

23 Säätö 23 Kuvassa on säädön huojuntaa. Miksi se on haitallista? Mistä huojunta voi johtua? 23

24 24 Kaukolämpö Valmista putkistoa 24

25 Kaukolämpö 25 Levylämmönsiirrin ilman kotelointia 1. Lämpimän käyttöveden säätimen kapillaariputki 2. Lämpimän käyttöveden lämmönsiirrin 3. Lämpimän käyttöveden lämpötilan omavoimainen säädin 4. Lämmityksen paisunta-astia 5. 3-tie sekoitusventtiili, LJ 6. Säädin, LJ 7. Lämmityksen lämmönsiirrin 8. Vesimittarin paikka 9. Painemittari 10. Patteriverkoston täyttöventtiili 11. LJ -pumppu 12. Asennuksessa tarvittavia venttiileitä 25

26 26 Lattialämmitys Kuvassa on pyörivä putken purkuteline helpottamassa asennusta. 26

27 Lämmitys ilmalla 27 Mikä on pientalon ilmalämmityksen idea? Millaisia ilman nimikkeitä on kierrossa? 27

28 28 Sähkölämmitys Sähkökattilassa on esim. lattialämmitysveden lämmitys sekä lämpimän käyttöveden lämmitys. Jäspi Ecowatti toimii ulkoilmaohjatulla, tehonvalvonnalla varustetulla automatiikalla. Laite huolehtii siitä, että lämpimän käyttöveden tuotto riittää ja että lämmitykseen menee sopivan lämpötilaista vettä. 28

29 Lämpöpumppu, maalämpö 29 Mikä on kylmiö? Kompressori tuottaa...höyrystimeen ja......lauhduttimeen. Miksi öljynerotinta tarvitaan? 29

30 30 Lämpöpumppu, maalämpö Maahan tai veteen varastoitunut alhainen, ehkä +3 C lämpö kerätään talteen maahan upotetun... putkilenkin avulla. Putkilenkissä kiertävä lämpöpumpun höyrystimen jäähdyttämä neste.... Lämpöpumpulla tämä lämpö otetaan talteen nostettuna korkeampaan lämpötilaan, joka on noin... Lämpö siirretään esim. varaajan veteen, jolla voidaan lämmittää käyttövettä tai käyttää sitä.... Muoviputken ulkohalkaisija on noin 40 mm ja se upotetaan maahan...syvyyteen. Putkien välinen minimietäisyys on 150 cm, suositus on Putkista otetun tehon suuruusluokka on W/m. 30

31 Lämpöpumppu, maalämpö 31 Kun ilmalämpöpumppuja käytetään etupäässä lämmityskautena, pitää ulkoyksiköt asentaa riittävän korkealle maan pinnasta. 31

32 32 Aurinkolämmitys Katolla sijaitseva tyhjöputkikeräin. Keräimet voivat muodostaa rakennuksen vaipan. Keräimien putkien liitokset tehdään vesitiiviiksi. Lisäksi putket asennetaan siten, että ne pääsevät vapaasti laajenemaan ja niille järjestetään riittävä ilmanvaihto. 32

33 Huonelämpötilan mittaus 33 LVI-alan mittaustarkkuutena voidaan suosittaa ja sallia seuraavia arvoja: ilman lämpötila ± 0,7 C operatiivinen lämpötila ± 1,0 C pintalämpötila ± 1,0 C ilman kosteus ± 5 % ilman nopeus ± 10 % Millainen mittalaite soveltuu mittauksiin? Lasersäteen avustaman ir-pintalämpömittarin sädettä ei saa kohdistaa ihmisten tai eläinten silmiin! 33

34 34 Huonelämpötilan mittaus Lämpökamera käytössä 34
