Hitsauksen menetelmäkokeet Kempin ratkaisut. Hitsaustekniikkapäivät, Kokkola Reetta Verho Päällikkö, hitsauksen koordinointipalvelut

Transkriptio

1 Hitsauksen menetelmäkokeet Kempin ratkaisut Hitsaustekniikkapäivät, Kokkola Reetta Verho Päällikkö, hitsauksen koordinointipalvelut

2 Hitsausohjeen, hyväksymistavat Standardin SFS-EN ISO mukaan Menetelmäkoe Testatut lisäaineet Aikaisempi hitsauskokemus Standardihitsausohje Esituotannollinen koe 2

3 Hitsauksen menetelmäkokeet Mihin tarvitaan? Käytetyn prosessin, parametrien ja menettelytapojen varmentaminen. Usein merkitsee hitsausohjeiden (WPS) käyttöönottoa yrityksessä 3

4 Hitsauksen menetelmäkokeet Mitä etuja? Hyväksytyt hitsausohjeet (WPS) tasalaatuisempia hitsejä Usein tilaajat, tuotestandardit vaativat hyväksyttyjen hitsausohjeiden käyttöä 4

5 Hitsauksen menetelmäkokeet Mitä haasteita? Aikaa ja rahaa Suunnittelu tehtävä hyvin Vaatii osaamista ja asiaan perehtyneisyyttä 5

6 Suunnitteluvaihe Hyvin suunniteltu on puoliksi tehty Tuotannon hitsien kartoittaminen (prosessi, perusaine, hitsausasento, aineenvahvuus, lisäaine yms.) Aiemmin tehtyjen menetelmäkokeiden kartoittaminen (WPQR:t ja niiden kattavuudet) Vaadittavien menetelmäkokeiden suunnittelu, iterointi Tulevaisuuden tarpeet on hyvä ottaa huomioon. 6

7 Kokeiden suoritus Vaaditaanko ulkopuolinen valvoja Tarvittava dokumentaatio pwps, ainestodistukset Koekappale Muodot, mitat, jäljitettävyys, hitsaus Kokeen valvonta Parametrit, suoritus Tarkastus ja testaus Standardin SFS-EN ISO mukaan onko muita standardeja, jotka vaativat lisätestejä Dokumentointi WPQR, menetelmäkoepöytäkirja (pätevyysalue, hitsauskokeen pöytäkirja, testaustulokset), ainestodistukset 7

8 ISO sertifiointi Kemppi sai hitsaustoiminnoilleen ISO sertifioinnin ensimmäisenä hitsauslaitevalmistajana maailmassa heinäkuussa ISO varmistaa, että ymmärrämme asiakkaiden liiketoimintaa ja puhumme heidän kanssaan samaa kieltä. Kempin Total Welding Quality Management (TWQM TM ) filosofia pohjautuu ISO sertifikaattiin. Uudet kärkituotteemme (mm. ArcQ, standardihitsausohjeet) ovat työkaluja, joilla vastataan ISO standardin vaatimuksiin. 8

9 Standardihitsausohjeet toteutusluokkiin EXC1 ja EXC2 Markkinoiden kattavimmat hitsausohjeet EN standardin vaatimusten täyttämistä varten olemme laatineet standardihitsausohjepaketit konepaja- ja työmaahitsaukseen. Nämä hitsausohjeet on tehty sekä MAG- että puikkohitsaukseen. Tuomme näin ensimmäisenä laitevalmistajana hitsausohjeet myös rakennustyömaiden vaativiin ja muuttuviin olosuhteisiin, joissa havainnolliselle ohjeistukselle on selkeä tarve. Tarjoamme asiakkaillemme myös räätälöityjä standardihitsausohjeita. 9

10 Standardihitsausohjeet toteutusluokkiin EXC1 ja EXC2 Standardihitsausohjeet MAG-hitsaukseen konepajaolosuhteissa Ohjeet soveltuvat käytettäviksi 131, 135 ja 138 prosesseille. Hitsausohjepaketti sisältää 84 ohjetta Nämä standardihitsausohjeet perustuvat standardiin EN ISO 15612, ja ohjeita voidaan käyttää teräksille, joiden myötölujuus on max. 355 MPA ja toteutusluokka käsihitsauksessa EXC1 ja EXC2. 10

11 Standardihitsausohjeet toteutusluokkiin EXC1 ja EXC2 Standardihitsausohjeet MMA-hitsaukseen työmaaolosuhteissa Kempin standardi-wps-paketti puikkohitsaukseen on suunniteltu kattamaan asiakkaiden työmaaolosuhteissa tapahtuvat hitsaustyöt. Paketti sisältää 28 kpl selkeitä ohjeita, jotka soveltuvat käytettäviksi kaikille puikkohitsauskoneille. Jos tuotteelle ei ole asetettu iskusitkeysvaatimuksia, näitä ohjeita voidaan käyttää lisäaineille, jotka ovat EN ISO 2560-A E 42 4 B 42 H5 luokittelun mukaisia. Jos iskusitkeysvaatimus on asetettu, voidaan lisäaineena käyttää seuraavia: Esab OK 48.00, Böhler FOX EV 50, and Elga P48 S. 11

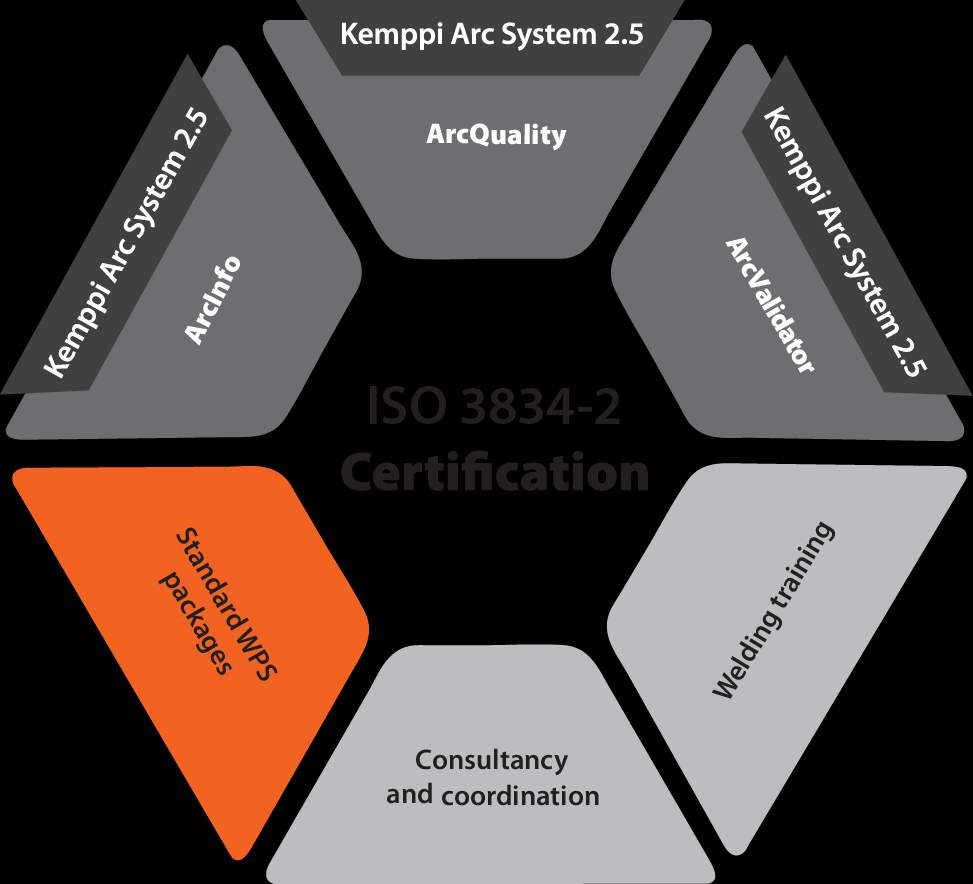

12 Lopuksi Kemppi panostaa kokonaisratkaisuihin, joihin sisältyvät hitsauskoneiden lisäksi vahvasti asiakasyritysten tuotannon kehittämiseen liittyvät palvelut. Standardihitsausohjeet, ArcQ, ArcI, hitsauksen konsultointi ja koordinointipalvelut, ArcValidator Teräsrakennestandardin vaatimukset koskevat suurta joukkoa pieniä suomalaisia konepajoja. Menetelmäkoestandardien muutostyössä tulisi huomioida teollisuus. Standardiin ei pitäisi lisätä vaatimuksia, jotka entisestään ajavat suomalaista pienteollisuutta ahtaammalle. 12

13 13 Kiitos
