1 TUTKIMUSSELOSTUS OAMK- BS Kohteen tutkiminen sisäilmaepäilyn johdosta Liminka kedonperän päiväkoti Kedonperäntie Liminka Tilaaja: Limingan kunta Iivarinpolku Liminka

2 TUTKIMUSSELOSTUS OAMK- BS (29) Sisällysluettelo Tilaaja... 2 Tilaus... 2 Yhteyshenkilö Oulun ammattikorkeakoulu Oy:ssa:... 2 Tehtävä Kohde Tausta Tutkimuksessa käytössä olleet asiapaperit Tutkimuksen sisältö Tarkastus ja tehtyjä havaintoja Pintapölynäytteen mikrobianalyysitulokset Sisäilman VOC-analyysitulokset Materiaalinäytteen mikrobianalyysitulokset Teollisten mineraalikuitujen analyysitulokset Sisäilman lämpötila ja suhteellinen kosteus sekä alipaineet Merkkiainetutkimus Tarkastus lämpökameralla Rakennepiirustukset Kosteuden arviointia Yhteenveto Liite 1. Pintanäytteiden mikrobianalyysitulokset. Liite 2. VOC-analyysitulokset. Liite 3. Materiaalinäytteiden mikrobianalyysitulokset. Liite 4. Teollisten mineraalikuitujen analyysitulokset. Liite 5. Pohjapiirustus ja näytteiden ottokohdat.

3 TUTKIMUSSELOSTUS OAMK- BS (29) Tilaaja Tilaus Limingan kunta Iivarinpolku Liminka Tilaus, Simo Pöllänen ja Antti Sangi. Yhteyshenkilö Oulun ammattikorkeakoulu Oy:ssa: Lehtori, erikoistutkija Hannu Kääriäinen Kotkantie 1, Oulu Puh Telekopio Hannu.Kaariainen@oamk.fi Tehtävä 1. Kohde 2. Tausta Kohteen tutkiminen sisäilmaepäilyn johdosta Limingan kedonperän päiväkoti, kedonperäntie 13, Liminka Päiväkoti on rakennettu vuonna Se on yksikerroksinen, ullakkotila on korkea, mutta sinne ei ole tehty kulkureittiä. Kohde sisältää väestönsuojan. Ulkoseinät ovat puuverhoituja pystypaneeleilla. Sisäpuolella on levyverhous. Väliseinät ovat osittain puurakenteisia ja osittain muurattuja. Nämä väliseinät on perustettu oman anturan päälle. Myös esiintyy väliseiniä, jotka lähtevät lattiapinnan päältä. Vesikatto on valmisristikoiden päällä ja yläpohjassa on paikoin runsaasti tilaa. Ristikot tukeutuvat keskellä rakennusta ulkoseiniin ja pituussuuntaiseen kantavaan väliseinään. Molemmissa päädyissä ristikot ovat rakennuksen pituussuuntaisia. Vesikatossa on runsaasti tasoeroja. Alapohja on lämmöneristetty betonilaatta, joka on valettu kantavien rakenteiden väliin. 4. Tutkimuksessa käytössä olleet asiapaperit Tilaaja toimitti seuraavat asiapaperit tutkimusta varten.

4 TUTKIMUSSELOSTUS OAMK- BS (29) Pohjapiirustus, ei merkintää tekijästä, päivätty Kuitututkimus, Kiratek Oy, päivätty Kuitututkimus, Kiratek Oy, päivätty Kuitututkimus, Kiratek Oy, päivätty Ilmavaihdon mittauspöytäkirja, Oulun saneerauspalvelu Oy, päivätty Kuntotutkimus, Prodeco, päivätty Tarkastuskertomus, Oulun seudun ympäristötoimi, päivätty Raportti työpaikkaselvityksen esikyselystä, Addento, päivätty Homekoiratutkimus, Inspecta, päivätty Henkilöiden tuomat asiat esille, ei tekijää, ei päivämäärää. Edellä mainittujen tutkimusten lisäksi tilaaja toimitti seuraavat piirustukset. Detaljit 1 7, insinööritoimisto Reino Niemitalo Ky, päivätty Maanvarainen lattia, insinööritoimisto Reino Niemitalo Ky, päivätty Perustuspiirustus, insinööritoimisto Reino Niemitalo Ky, päivätty Yläpohjapiirustus, insinööritoimisto Reino Niemitalo Ky, päivätty Ristikkokaavio, insinööritoimisto Reino Niemitalo Ky, päivätty Perustusleikkauksia, insinööritoimisto Reino Niemitalo Ky, päivätty Väestönsuoja ja tekninen tila, insinööritoimisto Reino Niemitalo Ky, päivätty Yläpohjaleikkauksia, leikkaukset A-A, B-B ja E-E, insinööritoimisto Reino Niemitalo Ky, päivätty Katospiirustus, leikkaukset C-C ja D-D, insinööritoimisto Reino Niemitalo Ky, päivätty Liimapuurakenteet, insinööritoimisto Reino Niemitalo Ky, päivätty Liimapuupilari ja palkit, insinööritoimisto Reino Niemitalo Ky, päivätty Porttirakennus, insinööritoimisto Reino Niemitalo Ky, päivätty Tutkimuksen sisältö Kohteeseen päätettiin tehdä seuraavat tarkastukset ja näytteiden ottamiset. Tutkimukseen otettiin neljä tilaa.

5 TUTKIMUSSELOSTUS OAMK- BS (29) Sisäilman VOC-pitoisuudet, neljä huonetilaa Pintapölynäytteitä, mikrobianalyysit, viisi huonetilaa Teolliset mineraalikuituanalyysit, neljä huonetilaa Materiaalinäytteiden mikrobianalyysit, ulkoseinän alareuna, yksitoista kappaletta. Yksi yläpohjan eristenäyte vuotokohdalta. Kohteeseen tehtiin seuraavat tarkastukset. Aistin varainen tarkastus sisä- ja ulkopuolelle. Pintakosteusosoittimella kosteuden arviointia, väestönsuoja. Paine-eromittaukset sisätilan ja ulkoilman välillä. Lämpökuvaukset ja tiiveysmittaukset. Ulkoseinän alareunan tarkastus. Kantavan väliseinän ja lattian liittymän tarkastus. Vesipisteiden alapuolen rakenteet, lattian ja seinän liittymä. Merkkiainetutkimukset normaalilla sisäilman alipaineella. 6. Tarkastus ja tehtyjä havaintoja Ensimmäinen tarkastus tehtiin illemmalla. Samalla tehtiin VOC ja pintapölymittaukset. Varsinaiset tiiveysmittaukset ja lämpökuvaukset tehtiin työpäivän aikana. Samana päivänä tehtiin tarkastuksia ja otettiin teollisten mineraalikuitujen ottamiset. Merkkiainekokeilla tarkastettiin ulkoseinän tiiveydet rakennuksen omalla alipaineella. Ulkoseinän alareunan tarkastukset tehtiin , samalla otettiin avauskohdista materiaalinäytteet. Kesken jääneitä tutkimuksia jatkettiin Tuloilmakanavassa on vanhoja äänenvaimentimia, jossa arvioidaan olevan niin sanotun reikäpellin alla mineraalivilla ääneneristys.

6 TUTKIMUSSELOSTUS OAMK- BS (29) Valokuva 1. Ilmanvaihdon tuloilmakanavan sisäpinta, jossa äänenvaimennin. Kanavan sisäpinnalla oli metallipölyä putkien sahauksien johdosta. Kuva 2 on otettu päädyn ryhmähuoneesta Valokuva 2. Kanavan sisäpinnalla on metallipölyä.

7 TUTKIMUSSELOSTUS OAMK- BS (29) IV koteloissa on vielä mineraalivillalevyjä paikoillaan. Koko ilmanvaihtojärjestelmä tulee tarkastaa, missä mineraalivillaa löytyy. Valokuva 3. IV-järjestelmässä olevaa mineraalikuitulevyjä. IV-järjestelmää on korjattu sitomalla mineraalivilla levyjen pinnat niin sanotulla pölynsidonta maalilla. Kuvassa 4 järjestelmään jätetty mineraalivillalevyn pinta on käsitelty. Valokuva 4. Pintakäsitelty mineraalivillalevy IV-kanavassa.

8 TUTKIMUSSELOSTUS OAMK- BS (29) Valokuva 5. Päätyseinän, pienryhmä 12.0, vuotokohdat merkitty punaisella teipillä. Kaapin kyljessä näkyvä teippi pitää vain verhoja pois ulkoseinän vierustalta. Valokuva 6. Päätyseinän ulkoverhouslaudan alapintaa pienryhmätilan, 12.0, ikkunan alapuolelta. Ulkoverhouspaneelin alareunassa on kosteuden aiheuttamia jälkiä. Ulkoseinän alareuna on tehty tiiviiksi, jolloin verhouslaudan takana on ilman kierto estynyt.

9 TUTKIMUSSELOSTUS OAMK- BS (29) Valokuva 7. Ulkoseinän alareunan rakenne päätyseinän avauskohdalla. Ulkoseinän tuuletus on puutteellinen. Kuvassa 7 näkyvä ulkoverhouslauta tukeutuu ala- ja yläreunasta vaakalautaan. Lisäksi alareunan pelti sulkee ilmankierron paneelin alareuna takaa. Valokuva 8. Ulkoseinän rakenne ikkunaliittymään päätyseinän avauskohdalla.

10 TUTKIMUSSELOSTUS OAMK- BS (29) Valokuva 9. Tuulensuojalevyn alareunaa, jossa tummat alueet kuvaa ilmavuotoreittiä. Valokuva 10. Päätyseinässä alajuoksu on hyväkuntoinen, pinta on hieman tummentunut.

11 TUTKIMUSSELOSTUS OAMK- BS (29) Valokuva 12. Toimiston ulkoseinän alareunaa, jossa alajuoksun jatkos, naula ulottuu toisesta päästä leikattuun alajuoksuun. Alajuoksun jatkokset ovat hieman auki, kun puu on kuivunut rakentamisajankohdasta nykytilanteeseen. Valokuva 13. Tuulensuojalevyn ulkopinnassa on tummia pisteitä.

12 TUTKIMUSSELOSTUS OAMK- BS (29) Yleensä tuulensuojalevystä ei tehdä mikrobianalyysejä. Perusteluna tässä oli, että haluttiin varmistaa tummien pisteiden mikrobipitoisuus. Lisäksi viitteinä nähtiin ilmavuotojen mahdollisuus. Merkkiainekokeella varmistettiin ilmavuodot. Valokuva 14. Sisäpuolen höyrynsuku on leikattu ikkunaliittymässä ikkunapuitteeseen. Valokuva 15. Ryhmähuoneen 41.5 pesualtaan alapuolisen jalkalistan taustaa.

13 TUTKIMUSSELOSTUS OAMK- BS (29) Käsien pesualtaan kohdat olisi hyvä laatoittaa ja vesieristää roiskuvan veden johdosta. Vesiroiskeiden jäljet näkyvät puisissa jalkalistoissa. Valokuva 16. Päätyseinän ikkunan ja seinän liittymä, jossa polyuretaanivaahtoa on paikoin vain hyvin ohut kerros. Kuvassa on vaahdoton kohta. Valokuva 17. Alaslaskutilaa käytävän kohdalta. Villaan on näkyvillä tilassa.

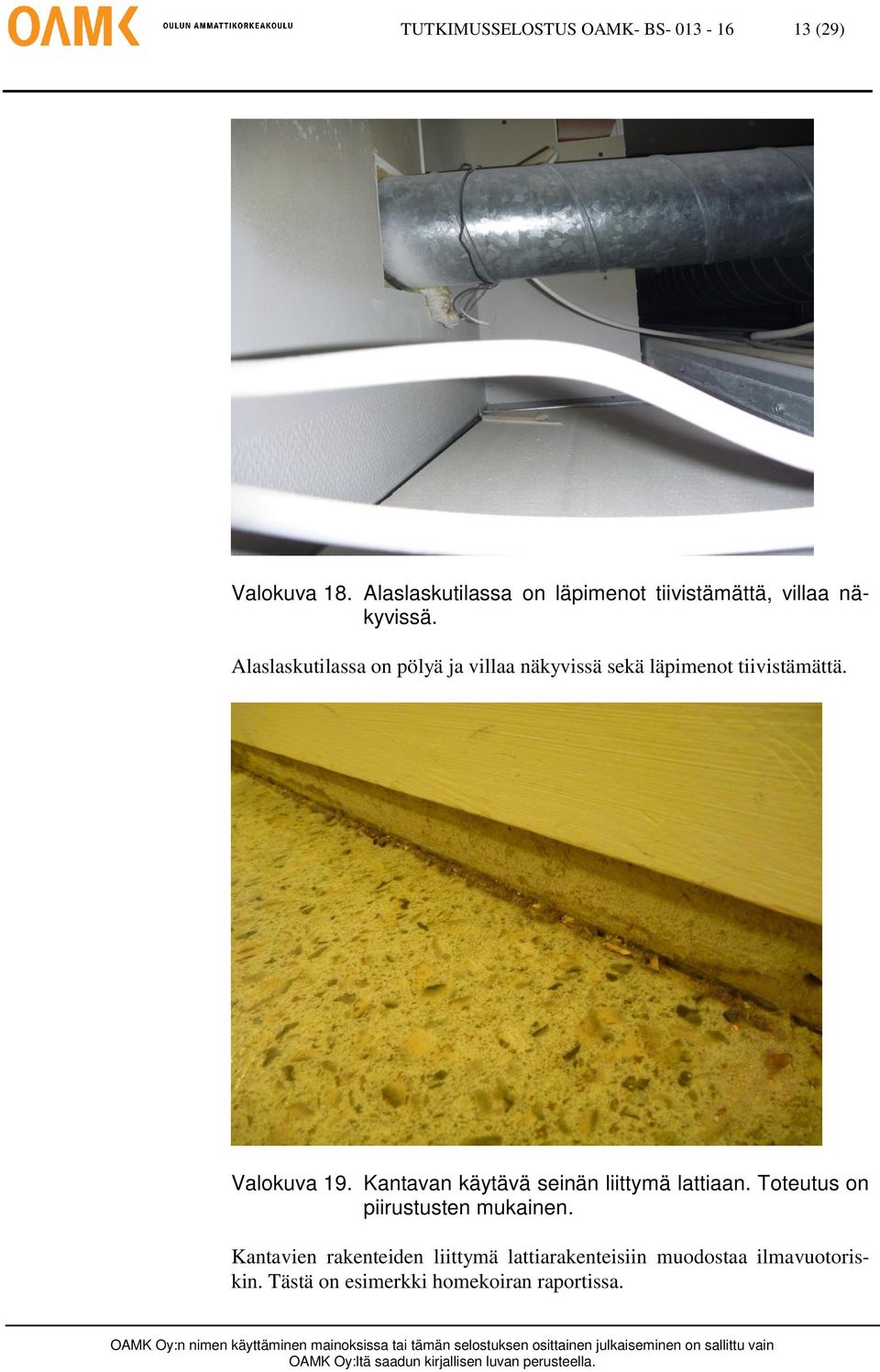

14 TUTKIMUSSELOSTUS OAMK- BS (29) Valokuva 18. Alaslaskutilassa on läpimenot tiivistämättä, villaa näkyvissä. Alaslaskutilassa on pölyä ja villaa näkyvissä sekä läpimenot tiivistämättä. Valokuva 19. Kantavan käytävä seinän liittymä lattiaan. Toteutus on piirustusten mukainen. Kantavien rakenteiden liittymä lattiarakenteisiin muodostaa ilmavuotoriskin. Tästä on esimerkki homekoiran raportissa.

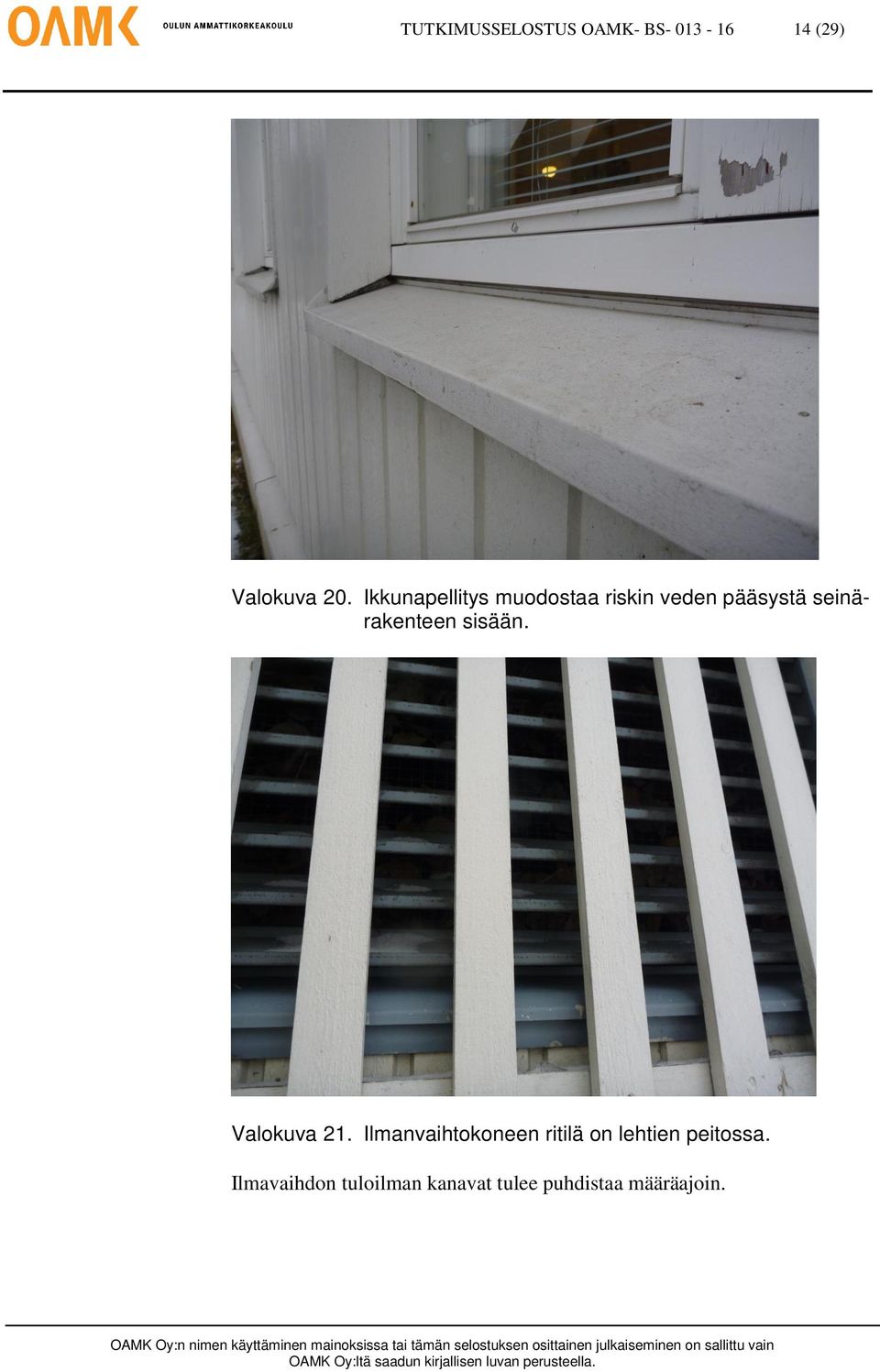

15 TUTKIMUSSELOSTUS OAMK- BS (29) Valokuva 20. Ikkunapellitys muodostaa riskin veden pääsystä seinärakenteen sisään. Valokuva 21. Ilmanvaihtokoneen ritilä on lehtien peitossa. Ilmavaihdon tuloilman kanavat tulee puhdistaa määräajoin.

16 TUTKIMUSSELOSTUS OAMK- BS (29) 7. Pintapölynäytteen mikrobianalyysitulokset Pintapölynäytteillä pyritään arvioimaan sisäilman mikrobipitoisuutta. Tavanomainen sisäilmanäyte on näytteen oton kannalta lyhytaikainen ja siten pitempiaikainen laskeumapölynäyte mahdollistaa arvioimaan sisäilmassa esiintyvää mikrobipitoisuutta. Tavanomainen pintapölynäyte otetaan kahden viikon aikana kerääntyvästä pölystä. Tämän johdosta näiden pintapölynäytteiden tuloksia tulee arvioida vain homesukujen sekä mahdollisen sädesienipitoisuuden esiintymisen osalta. Pintapölynäytteet analysoitiin Työterveyslaitoksen Kuopion laboratoriossa, tulokset liitteessä 1. Yhteenveto tuloksista on taulukossa 1. Taulukko 1. Pintapölynäytteiden mikrobitulosten yhteenveto. Näytteet on otettu Tarkastuskohta / huonetila Homepitoisuus Sädesienipitoisuus Suullinen arvio 1. Ryhmähuone, 12, pintapöly, kaapin yläpinta 2. Lepo ja leikkihuone, 27.5, pintapöly, kaapin yläpinta 3. Toimisto, 17.5, pintapöly, kaapin yläpinta 4. Lepo ja leikkihuone, 34, pintapöly, kaapin yläpinta 5. Lepo ja leikkihuone, 28.5, pintapöly, kaapin yläpinta Niukasti homeita, ei sädesieniä Niukasti homeita, ei sädesieniä Niukasti homeita, ei sädesieniä Niukasti homeita, ei sädesieniä Niukasti homeita, ei sädesieniä Näytteessä 1 esiintyy Cladosporium ja Penicillium homesukuja, jotka ovat tavanomaisia rakennuksessa ja ulkoilmassa esiintyviä homesukuja. Näytteessä ei esiintynyt sädesieniä. Näytteessä 2 esiintyy Cladosporium homesuku, joka on yleisin ulkoilmassa esiintyvä suku. Näytteessä ei esiintynyt sädesieniä. Näytteessä 3 esiintyy Aureobasidium, Cladosporium Oidiodendron ja Penicillium homesukuja. Vain Oidiodendron on kosteusvaurioihin viittaava suku, hometta esiintyi vain yksi kasvamaan lähtenyt yksilö. Näytteessä ei esiintynyt sädesieniä. Näytteessä 4 esiintyy Acremonium ja Cladosporium homesukuja, joista ensimmäinen suku viittaa kosteusvaurioihin. Acremonium hometta esiintyi vain kaksi kasvuun lähtenyttä yksilöä. Näytteessä ei esiintynyt sädesieniä.

17 TUTKIMUSSELOSTUS OAMK- BS (29) 8. Sisäilman VOC-analyysitulokset Näytteessä 5 esiintyy Aureobasidium homesuku. Näytteessä ei esiintynyt sädesieniä. Tuloksissa on huomioitava pitkäaikainen pölynkerääntyminen näytteiden ottopinnalle. Normaalissa kahden viikon pölylaskeumassa kolme ja neljä plussaa analyysituloksissa viittaa selvään vaurioon. Tarkastuskäynnin yhteydessä otettiin neljä sisäilman näytettä VOCanalyysiä varten. Tilat pyrittiin valitsemaan eripuolilta rakennusta. VOC näytteiden yhteenveto on esitetty taulukossa 2 ja analyysitulokset tarkemmin liitteessä 2. Näytteet otti Hannu Kääriäinen. Taulukko 2. Sisäilman VOC-analyysin tulokset. Näytteet on otettu Näyte nro Näytteen sijainti 2-Etyyli-1- heksanoli (µg/m 3 g) TXIB (µg/m 3 g) TVOC (µg/m 3 g) 1 Ryhmähuone, 12. 0, Lepo ja leikkihuone, , Toimisto, ,7 0, Lepo ja leikkihuone, 34. 0,6 0,8 20 Näytteen analyysitulosten perusteella emissiot ovat vähäisiä, eikä pinnoitteilla katsota olevan merkitystä sisäilman laadulle. Valviran (Sosiaali- ja terveysalan lupa- ja valvontavirasto) vanhan lausunnon mukaan voidaan käyttää 2-Etyyli-1-heksanolin viitteellisenä ohjearvona 15 µg/m 3. Uuden Sosiaali- ja terveysministeriön asetuksen mukaan 2-etyyli-1- heksanolin viitearvona pidetään 10 µg/m 3. Saman asetuksen mukaan haihtuvien orgaanisten yhdisteiden tolueenivasteella lasketun kokonaispitoisuuden toimenpideraja huoneilmassa on 400 µg/m 3. Yksittäisen haihtuvan orgaanisen yhdisteen tolueenivasteella lasketun pitoisuuden toimenpideraja huoneilmassa on 50 µg/m 3. Näytteissä esiintyi yksittäisinä yhdisteinä Etanoli, Nonanaali sekä Etikkahappo muita suurempana määränä. Etenolia esiintyy desinfiointiaineessa. Nonanaalia esiintyy muun muassa puutuotteissa, lastulevyissä, tapeteissa, lattiavahoissa, hajusteissa, linoleumissa, kosteissa mineraalivilloissa, tieto-

18 TUTKIMUSSELOSTUS OAMK- BS (29) koneissa, ym. Etikkahappoa esiintyy tiivistemassoissa, kittausaineissa, linoleumissa, liimoissa ym. Sisäilmanäytteissä Nonanaalin esiintyminen on hyvin yleistä, noin 85 % todennäköisyys. Keskiarvopitoisuus on 2 µg/m 3 ja 90 prosenttia pitoisuuksista on alle 5 µg/m 3. Sisäilmanäytteissä Etikkahappon esiintyminen on 27 % todennäköisyys. Keskiarvopitoisuus on 7 µg/m 3 ja 90 prosenttia pitoisuuksista on alle 18 µg/m Materiaalinäytteen mikrobianalyysitulokset Materiaalinäytteet otettiin ulkoseinän alaosista kolmen tutkitun huoneen kohdilta. Merkkiainetutkimuksen mukaan merkkiaine tuli läpi lattian ja ikkunaliittymien kautta. Materiaalinäytteiden mikrobianalyysien yhteenvetotulokset on esitetty oheisessa taulukossa 3. Analyysitulokset on esitetty tarkemmin liitteessä 3. Materiaalinäytteet analysoitiin Työterveyslaitoksen Kuopion laboratorioissa.

19 TUTKIMUSSELOSTUS OAMK- BS (29) Taulukko 3. Materiaalinäytteiden mikrobitulosten yhteenveto. Näytteet on otettu Näyte nro ja materiaali Tarkastuskohta / huonetila Homepitoisuus Sädesienet Suullinen arvio Pienryhmähuone 12, pääty, ulkoseinän lämmöneriste, sisäpinta, alaosa. Pienryhmähuone 12, pääty, ulkoseinän alajuoksun alapuoli, muoviin kääritty mineraalvillakaistale. Pienryhmähuone 12, pääty, ikkunan alaosa, ikkunatilke. Toimisto 17.5, ulkoseinän lämmöneriste, sisäpinta, alaosa. Toimisto 17.5, ulkoseinän alajuoksun alapuoli, muoviin kääritty mineraalvillakaistale. Toimisto 17.5, tuulensuojalevyn ulkopinta. Toimisto 17.5, ikkunan alaosa, ikkunatilke. Lepo- ja leikkihuone 34.0, ulkoseinän lämmöneriste, sisäpinta, alaosa, Lepo- ja leikkihuone 34.0, ulkoseinän alajuoksun alapuoli, muoviin kääritty mineraalivillakaistale. Lepo- ja leikkihuone 34.0, tuulensuojalevyn ulkopinta. Lepo- ja leikkihuone 34.0, ikkuna alaosa, ikkunatilke. 1. mineraalivilla 2. mineraalivilla 3. polyuretaani 4. mvillaineraali 5. mineraalivilla 6. lasikuitukangas 7. polyuretaani 8. mineraalivilla 9. mineraalivilla 10. lasikuitukangas. 11. polyuretaani Niukasti homeita, ei sädesieniä Kohtalaisesti homeita, niukasti sädesieniä Niukasti homeita, ei sädesieniä Niukasti homeita, ei sädesieniä Erittäin runsasti hmeita, ei sädesieniä Runsaasti homeita, ei sädesieniä Niukasti homeita, ei sädesieniä Runsaasti homeita, ei sädesieniä Niukasti homeita, ei sädesieniä Niukasti homeita, ei sädesieniä Niukasti homeita, ei sädesieniä Seuraavassa kohdassa käyn läpi vain kosteusvaurioihin viittaavia sukuja, muutoin pitoisuudet voidaan tarkastaa liitteestä 3.

20 TUTKIMUSSELOSTUS OAMK- BS (29) Näytteessä 1 esiintyy Aspercillius penicillioides homesuku, jota voidaan pitää kosteusvaurioihin viittaavana sukuna. Pitoisuus on hyvän vähäinen. Näytteessä 2 esiintyy Aspercillius penicillioides ja Sphaeropsidales homesukuja, joita voidaan pitää kosteusvaurioihin viittaavina sukuina. Näytteessä esiintyy myös sädesieniä. Näytteessä 3 esiintyy Sporobolomyces homesuku, jota voidaan pitää kosteusvaurioihin viittaavana sukuna. Pitoisuus on hyvän vähäinen Näytteessä 4 esiintyy Aspercillius penicillioides homesuku, jota voidaan pitää kosteusvaurioihin viittaavana sukuna. Pitoisuus on hyvän vähäinen. Näytteessä 5 esiintyy Aspercillius penicillioides ja Aspercillius versicolor homesukuja, joita voidaan pitää kosteusvaurioihin viittaavina sukuina. Aspercillius penicillioides hometta on erittäin runsaasti. Näytteessä 6 esiintyy Aspercillius fumigatus homesuku, jota voidaan pitää kosteusvaurioihin viittaavana sukuna. Pitoisuus on hyvän vähäinen. Näytteessä 9 esiintyy Ulocladium homesuku, jota voidaan pitää kosteusvaurioihin viittaavana sukuna. Pitoisuus on hyvän vähäinen. Näytteessä 10 esiintyy Aspercillius fumigatus homesuku, jota voidaan pitää kosteusvaurioihin viittaavana sukuna. Pitoisuus on hyvän vähäinen. Näytteessä 11 esiintyy Aspercillius fumigatus homesuku, jota voidaan pitää kosteusvaurioihin viittaavana sukuna. Pitoisuus on hyvän vähäinen. Käytettävissä olevan tiedon mukaan vai Sporobolomyces on allergeenisuutta aiheuttava homesuku noista kosteusvaurioihin viittaavista homesuvuista. Sädesienet tulkitaan sekä toksiiniseksi että myös allergeenisuutta aiheuttavaksi mikrobiksi. Kolme ja neljä plussaa mikrobipitoisuudessa merkitsevät asumisterveysohjeen mukaan mikrobivaurioitunutta materiaalia. 10. Teollisten mineraalikuitujen analyysitulokset Mineraalikuitupitoisuusnäytteiden analyysitulosten yhteenveto on esitetyt taulukossa 4, tarkemmat tulokset ovat liitteessä 4.

21 TUTKIMUSSELOSTUS OAMK- BS (29) Taulukko 4. Ilmanvaihtokanavan sisäpinnoilta määritettyjen mineraalikuitupitoisuusanalyysien yhteenveto. Näytteet on otettu Tarkastettu tila Näytenumero Tarkastuskohta Ryhmähuone 12.0, nurkkaus, tuloilmakanava. Kanavan sisäpinta Lepo- ja leikkihuone, 27.5, tuloilmakanava. Kanavan sisäpinta Toimisto, 17.5, tuloilmakanava. Kanavan sisäpinta Lepo- ja leikkihuone 34.0, tuloilmakanava Kanavan sisäpinta Mineraalikuidut (< 20 µm) (kpl/cm 2 ) 6,1 1,6 43 0,4 Uusissa ilmanvaihtojärjestelmissä teollisten mineraalikuitujen määrän toivotaan olevan enintään 0,2 kuitua/cm 2. Vanhemmissa puhtaissakin kanavissa voidaan olettaa olevan 1-2 kpl/cm 2. Ryhmähuoneessa 12.0 kanavan pinnan mineraalikuitupitoisuus on edellä mainittuja arvoja suurempia. Toimistossa kanava on analyysin mukaan likainen. 11. Sisäilman lämpötila ja suhteellinen kosteus sekä alipaineet Huonetila Mittaukset tehtiin ja Lukema-arvot on esitetty taulukossa 5. Taulukko 5. Sisäilman lämpötiloja ja alipaineita. Lämpötila ( o C) Suhteellinen kosteus (%) Vesisisältö (g/m 3 ) Alipaine (Pa) Ryhmähuone ,5 26 4,6-0,4-0,6 1) Lepo- ja leikkihuone, 21,1 24 4,4-0,9-1,1 1) 27.5 Toimisto, ,6 24 4,8-0,3-0,7 Lepo- ja leikkihuone 20,4 26 4,6-0,3 0, Lepo- ja leikkihuone ,8 9 1,7-0,4 0,6 1) Mittaukset tehtiin jo ilmanvaihdon muuttuessa yöaikaan.

22 TUTKIMUSSELOSTUS OAMK- BS (29) Sisäilmaa pidettään normaalina. Alipaine on säädetty hyvin vain lievästi alipaineiseksi. Kovalla tuulella saattaa paineet muuttua ylipaineiseksi. Tilojen ilman suhteellisen kosteuden tulisi olla noin %, joskaan sen saavuttaminen ei ole aina mahdollista muun muassa ilmastollisista syistä. Näistä arvoista poikkeamista ei voida pitää terveyshaittana, jos muut asumisen terveydelliset edellytykset täyttyvät, asumisterveysohje. 12. Merkkiainetutkimus Ulkoseinän tiiveyttä tarkastettiin merkkiaineella, jossa oli 5 % vetyä ja 95 % typpeä. Merkkiainetta syötettiin ulkopuolelta ja havainnot tehtiin sisäpuolelta läheltä merkkiaineen syöttökohtaa. Merkkiaineella tehtyjä tarkastuksia tehtiin kolmeen kohtaan. Kaikissa näissä kohdissa merkkiainetta tuli lattian ja ulkoseinän liittymästä sekä ikkunan liittymistä. Lattian ja ulkoseinän liittymää ei ole rakentamisaikana osattu tehdä kuten nykyisin. Lattialaatan kutistuminen aiheuttaa liittymään ilmavuotomahdollisuudet. Ikkunaliittymässä seinän höyrynsulkumuovi leikattiin ikkuna- / levylinjaan ja seinän ja ikkunaliittymä tiivistettiin polyuretaanivaahdolla. Ajan kuluessa myös tähän liittymään syntyy lievä ilmavuoto. 13. Tarkastus lämpökameralla Tilat tarkastettiin lämpökameralla mahdollisen ilmavuodon löytämiseksi. Tulokset on raportoitu erillisessä liitteessä. Samalla tehtiin myös tiiveysmittaukset huonetiloittain neljässä eri huoneessa. Tiiveysmittauksen osalta on ilmeistä, että tilat ovat yhtenäiset alaslaskutilan yläpuolisella osalla. Näin tiiveysarvot ovat ilmeisesti suuntaa antavia. Tulokset ovat taulukossa 6. Taulukko 6. Suuntaa antavat tiiveysluvut. Huonetila Alipaineella mitattu arvo (q50) Ylipaineella mitattu arvo (q50) 3,2 3,4 3,3 Konaistiiveysluku (q50) Ryhmähuone 12.0 Lepo- ja leikkihuone, 5,6 4,9 5, Toimisto, ,1 5,4 4,8 Lepo- ja leikkihuone 4,6 4,9 4,8 34.0

23 TUTKIMUSSELOSTUS OAMK- BS (29) Lämpökuvauksen perusteella kylmiä kohtia olivat lattian ja ulkoseinän liittymät, ikkunaliittymät sekä joitakin yläpohjan kohtia. Näistä ikkunaliittymissä oli ilmeisesti myös tiivistevuotoja. 14. Rakennepiirustukset Rakennekuvien mukaan rakennuksessa on muutamia riskikohtia. Ohessa on esitetty muutamia rakennepiirustuksia sekä osapiirustuksia havainnollistamaan riskejä. Rakennekuva 1. Lattiassa on sekä näkyviä että näkymättömiä saumoja Rakennekuva 2. Esimerkki käytävän lattiassa olevasta saumasta. Rakennekuva 3. Muutamia lattian saumoja (osakopio piirustuksesta).

24 TUTKIMUSSELOSTUS OAMK- BS (29) Rakennekuva 4. Perustuskuva, jossa näkyvissä kantavat seinät, kuva väestönsuojan kohdalta (osakopio). Lattiat on valettu kantavien rakenteiden kylkeen. Mahdollisia lattian ilmanvuotokohtia, joiden kautta ilmavirtaukset pääsevät huoneilmaan. Nämä riskit ovat toteutuneet homekoiraraportissakin.. Rakennekuva 5. Perustusleikkaus väestönsuojan kohdalta. Lattiassa on sauma käytävän puolella. Käytävän lattia liittyy väestönsuojan seinään. Lattioiden kutistuessa liittymiin tulee saumoja. Lattian alapuolisessa täyttömaassa on tavanomaisuudes-

25 TUTKIMUSSELOSTUS OAMK- BS (29) ta poikkeavampaa hajua, kun esimerkiksi koirakin on merkinnyt käytävän kantavan seinän vierustan. Rakennekuva 6. Perustusleikkaus, jossa alareunan pelti mahdollistaa hieman paremman ulkoverhouksen taustan tuuletuksen

26 TUTKIMUSSELOSTUS OAMK- BS (29) Rakennekuva 7. Yläpohjassa on runsaasti tilaa, ei päästy tarkastamaan. Vesikaton yläpohjassa on suuri ilmatila. Vähäiset kattovuodot voivat kuivua nopeasti aiheuttamatta mikrobivaurioita. 15. Kosteuden arviointia Väestönsuojan lattiassa Prodecon lausunnossa on havaittu kohonneita kosteuksia, pintakosteusosoittimen lukema-arvot Nyt tehdyn

27 TUTKIMUSSELOSTUS OAMK- BS (29) 16. Yläpohjan lämmöneristeen mikrobinäyte 17. Yhteenveto kartoituksen perusteella lattian lukema-arvot olivat 69-86, joita voidaan pitää normaaleina vastaaville rakenteille. Vastaavat lukema-arvot käytävän puolella olivat välillä. Kartoitus tehtiin Gann Hydromette HT 600 ja anturina oli B60. Lukema-arvot välillä tarkoittavat lattiarakenteessa niin sanottua puolikuivaa rakennetta. Yleensä väestösuojan lattiassa ei ole tiivistä pinnoitetta, mahdollisesti vain pölynsidontakäsittely. Yleensähän niissä on kuivan tilan säilytystavaroita, ei mitään pysyvää käyttöä. Yläpohjasta otettiin lämmöneristeen alapinnan näyte mikrobianalyysiä varten. Näytteiden mikrobipitoisuudet eivät ylitä laboratorion ilmoittamaa määritysrajaa. Eli näytteet eivät sisällä mikrobikasvustoa siten, että yläpohjan lämmöneriseiden osalta tarvitaan toimenpiteitä. Kedonperän päiväkodin käyttäjät ovat tuoneet esille epäilyjä sisäilmaongelmista. Huoneiden ovia pidetään avoimena, joten selvää aluetta, jossa henkilöt oireilevat ei voida rajoitta. Tämän johdosta arvioidaan syyn olevan laaja-alainen ja mahdollisesti monen eri tekijän summa. Tutkimuksessa otettiin tarkastelun piiriin neljä huonetta eri puolilta rakennusta. Niistä tutkittiin pintapölyn osalta mikrobipitoisuus, otettiin sisäilman VOC-pitoisuus, tarkastettiin ulkoseinän osaa ja ikkunaliittymiä. Tarkastukseen liittyi myös ilmanvaihtokanavan alustava tarkastus teollisten mineraalikuitujen määrityksellä. Rakennepiirustuksista määritettiin riskirakenteita. Rakenteiden tiiveyttä tarkastettiin tiiveysmittauksella ja lämpökuvauksella sekä merkkiainelaitteistolla. Tarkastetuista tiloista otettiin pölynäytteet mikrobianalyysiä varten. Yleensä käytetään kahden viikon laskeumaa. Pitkäaikaisessa pölylaskeumassa ei havaittu home- eikä sädesienipitoisuutta. Näytteissä esiintyi suuri bakteeripitoisuus. Bakteereiden suuri määrä johtuneen henkilöistä, suuri käyttäjämäärä tuo tiloihin myös bakteereita. Ilmeisesti ilmanvaihtomäärä tulisi olla tehokkaampaa henkilömäärään nähden. Kohteesta otettiin neljä VOC-näytettä. TVOC pitoisuudet olivat erittäin pieniä. Tuloksista tuli esille yksittäisinä yhdisteinä Etanoli, Nonanaali sekä Etikkahappo muita suurempana määränä. Näille yhdisteille löytyy normaalit lähteet rakennusmateriaaleista. Kuitenkin yhdisteiden pitoisuudet ovat likimääräin suuremmasta näytemäärästä määritettyjen kunkin pitoisuuden kes-

28 TUTKIMUSSELOSTUS OAMK- BS (29) kiarvoja. Prodeco raportissa esitetään lattiapinnoitteiden poistamista ja kapseloimista epoksilla. Sisäilman VOC pitoisuus ei puolla tätä käsitystä. Materiaalinäytteissä esiintyy tavanominaisuudesta poikkeavia mikrobeja muutamissa näytteissä. Ei voida kuitenkaan sanoa, että ulkoseinän alaosat olisivat kauttaaltaan vaurioituneet. Kuitenkin ilmavuodot ulkoseinän alaosan kautta tuovat mahdollisesti heikennystä sisäilman laatuun. Lattian ja ulkoseinän liittymä tulee tiivistää vesieristyksellä ja butuuliteipin avulla. Myös muut lattian liittymät kantaviin seiniin tulee tiivistää. Lattiassa on liikunta- ja työsaumoja, jotka tulee myös tiivistää. Ikkunaliittymien kautta tulee vuotoilmaan, joka tulee myös tiivistää. Tiivistystyöllä katkaistaan suurimmaksi osaksi ilmavirtaukset rakenteista sisäilmaan. Ilmanvaihtokanavissa mineraalivillalevyt on käsitelty kuitujen irtoamista vastaan suojakäsittelyillä. Kuitenkin kanavissa on suuria kuitupitoisuuksia. Myös joissakin kanavissa havaittiin kuitupintoja. Ilmanvaihtojärjestelmä tulee vielä tarkastaa. Suositeltavaa olisi, että vanhat mineraalipintaiset ääneneristeet ym. kuitupintaiset tuotteet poistetaan IV-järjestelmästä. Ulkoseinän paneelin taustan tuuletusta tulee lisätä. Seinän alareunan pellitys tulee tehdä siten, että se mahdollistaa verhouksen taustan tuuletuksen sekä umpiseinän että ikkuna-aukkojen kohdilla. Mahdollisesti ulkoverhousta tulee uusia riittävältä alueelta ja tehdä tuuletus mahdolliseksi. Kohteessa on ollut vesipostin vuotovaurio rakennuksen kadun puolella lähellä toimiston tiloja. Tässä tutkimuksessa ei tehty kyseisellä kohdalla seinän alareuna tarkastus, mutta läheltä, toimiston kohdalta avattiin ulkoseinän alareunaa. Homekoiran havaintoraportti tukee tätä tutkimusta, ainoastaan nurkkahuoneen osalta ei tässä tutkimuksessa tehty avauksia. Muutoin ulkoseinän havainnot antavat yleiskuvan koiran tekimiin haivaintoihin. Rakennepiirustusten mukaan kohteessa ei ole salaojia eikä sokkelin ulkopuolista perusmuurilevyä. Rakennuksen ulkopuolella maanpinta on hyvin lähellä puuverhousta ja lattiapintaa. Korjauksen yhteydessä tulee tehdä myös nämä toimenpiteet. Kohteen lattiassa on niin sanottuja epäjatkuvuuskohtia piirustuksen mukaan. Lattialaatan liikuntasaumat ovat kantavien seinien liittymissä, esimerkiksi liittymä väestönsuojaan tai kantavaan väliseinään. Näiltä kohdin on myös homekoiran havainnot ja tutkimuksessa havaittiin lattian ja seinän liittymässä kutistumarako, joka mahdollistaa ilmavirtaukset sisäilmaan. Kohteen yläpohjaan ei ole kulkureittiä. Yläpohjaan tulee tehdä luukku ja yläpohja tulee tarkastaa vuosittain. Tässä tutkimuksessa ei käyty yläpohjas-

29 TUTKIMUSSELOSTUS OAMK- BS (29) sa. Yksi näyte otettiin yläpohjasta saadun vesivuotovaurion kohdalta. Näytteessä ei esiinny mikrobikasvustoa. Joitakin seuraavia toimenpiteitä voisi suositella kohteeseen. Pitkäaikaisessa pölyn kertymässä on vain niukasti mikrobeja. Kuitenkin pintojen puhtaana pitämiseen tulee kiinnittää huomioita. Kaapit ja hyllyt tulisi olla oviaukollisia, jotka voidaan sulkea. Esimerkiksi tavaroita voidaan poistaa kaappien päältä. Lasten vaatteiden säilytys on haasteellinen oviaukollisiin kaappeihin. Sisäilman VOC- pitoisuuden osalta poikkeavat pitoisuudet voidaan poistaa vähentämällä desinfiointiaineen käyttöä. Toisaalta suositellaan hygienian lisäämistä. Tiettävästi nämä aineet eivät ole olleet merkittäviä altistumisen aiheuttajia. Suurin ongelma on rakennuksen ulkoseinän alareunat. Rakennuksesta puuttuu salaojitus, sokkelit ovat kosteuden eristämistä, rakennuksen ulkopuolinen maanpinta on liian korkealla perustus- ja lattiarakenteisiin nähden, ulkoseinän paneeliverhouksen taustan tuuletus muutamia asioita esille otettuna. Nämä tulee korjata kokonaisesti, vain materiaalien uusiminen on lyhytnäköinen korjaus. Eli seinän alareunan uusimien lisättynä edellä mainittuihin asioihin on suositeltavaa. Pelkästään ulkoseinän tiivistäminen voin hieman parantaa asiaa, mutta ilmavuodot voivat heikentää vain ilmavuotoa. Ilmanvaihtokanavien puhdistaminen tulee suorittaa. Kaikki mineraalikuidut tulee poistaa ja tehdä sen jälkeen kanavien puhdistua sekä tasapainottaa ilmamäärät sekä mitoittaa lähelle tasapainoa ulkoilmaan nähden. Kanavassa ei tulisi olla pintakäsiteltyjä kuitulevyjä. Tilojen lämpötila tulisi olla astetta. Näin vältytään monilta haittatekijältä. Kuitenkin kun lapset leikkivät lattialla, henkilökunta voi tuntea tarkemmin parhaimmat lämpötilat. Merkkiainekokeissa suurimmat vuotokohdat lattia ja ulkoseinän liittymät, ikkunaliittymät sekä seinien nurkkaukset tulisi tiivistää ilmavuotojen osalta. Riittääkö vain pelkästään rakeiden tiivistäminen, tulee kyseenalaistaan tässä kohteessa, jossa henkilökunta oireilee koko rakennuksen osalta. Lämpökuvauksen perustella ilmavuotoja oli samoissa kohdissa, kuin merkkiainetutkimuksissa. Tiiveysmittaus arvot olivat noin 3-5 luokkaa q50. Rakennepiirustukset on tehty pienessä mittakaavassa ja niiden tulkinta työaikana on hieman käsitetty väärin. Merkittäviä puutteita on ulkoseinän ulkoverhouksen taustan tuulettuminen. Mikäli tämä halutaan tehdä hyvin, ulkoverhous tulee purkaa ja tehdä taustalle ristiin koolaus. Rakennesuunnitelmissa on merkinnät lattiassa olevissa liikuntasaumoista sekä liittymät muihin rakenteisiin. Ne muodostavat mahdollisen ilmavirtauksen lattian alapuolisesta täyttökerroksesta sisäilmaan. Nämä tulee sulkea tiivistyttyyksillä. Kosteuden arviointia tehtiin muutamien huoneiden osalta. Niiden perusteella ei ole toimenpide toivomuksia.

30 TUTKIMUSSELOSTUS OAMK- BS (29) Yläpohjasta otettiin yksi näyte. Sen perustella vesivuotokohdalla ei ollut mikrobeja. Onko yläpohjan vuotokohtia enemmän, ei ole tiedossa. Edellä esitetyt toimenpiteet ovat suuntaa antavia. Kohteeseen tarvitaan tarkat korjaussuunnitelmat. Oulu, Diplomi-insinööri, erikoistutkija Rakennusterveysasiantuntija (VTT-C ) a-vaativuusluokan kosteustekninen kuntotutkija (FISE-pätevyys) a-vaativuusluokan kosteustekninen korjaussuunnittelija (FISE- pätevyys) Certifioitu passiivitalon suunnittelijan pätevyys (Passivhaus Institut) Rakenteiden kosteuden mittaaja (VTT-C ) Rakennusterveysasiantuntijoiden kouluttaja

31 TUTKIMUSSELOSTUS OAMK- BS (29) LIITTEET Liite 1. Pintanäytteiden mikrobianalyysitulokset. (4 sivua) Liite 2. VOC-analyysitulokset. (8 sivua) Liite 3. Materiaalinäytteiden mikrobianalyysitulokset. (4 sivua) Liite 4. Teollisten mineraalikuitujen analyysitulokset. (3 sivua) Liite 5. Materiaalinäytteiden mikrobianalyysitulokset (3 sivua) Liite 6. Pohjapiirustus ja näytteiden ottokohdat. (2 sivua) Erillinen liite lämpökuvauksista. JAKELU Tilaajan edustajat OAMK Oy (Sähköinen kopio) (Sähköinen kopio) 1 kpl (Alkuperäinen)

32 TUTKIMUSSELOSTUS OAMK- BS LIITE 1. 1 (4) Tilaaja: Oulun ammattikorkeakoulu Oy Kotkantie Oulu Kohde: Kedonperän päiväkoti Kedonperäntie Liminka Pintanäyteluettelo mikrobianalyysiä varten. Näyte nro 1 Ryhmähuone, 12, pintapöly, kaapin yläpinta 2 Lepo ja leikkihuone, 27.5, pintapöly, kaapin yläpinta 3 Toimisto, 17.5, pintapöly, kaapin yläpinta 4 Lepo ja leikkihuone, 34, pintapöly, kaapin yläpinta 5 Lepo ja leikkihuone, 28.5, pintapöly, kaapin yläpinta

33 TUTKIMUSSELOSTUS OAMK- BS LIITE 1. 2 (4)

34 TUTKIMUSSELOSTUS OAMK- BS LIITE 1. 3 (4)

35 TUTKIMUSSELOSTUS OAMK- BS LIITE 2. 1 (8) Tilaaja: Oulun ammattikorkeakoulu Oy Kotkantie Oulu Kohde: Kedonperän päiväkoti Kedonperäntie Liminka Näyteluettelo VOC-analyysiä varten. Näyte nro 1 Ryhmähuone, 12, sisäilma 2 Lepo ja leikkihuone, 27.5, sisäilma 3 Toimisto, 17.5, sisäilma 4 Lepo ja leikkihuone, 34, sisäilma

36 TUTKIMUSSELOSTUS OAMK- BS LIITE 2. 2 (8)

37 TUTKIMUSSELOSTUS OAMK- BS LIITE 2. 3 (8)

38 TUTKIMUSSELOSTUS OAMK- BS LIITE 2. 4 (8)

39 TUTKIMUSSELOSTUS OAMK- BS LIITE 2. 5 (8)

40 TUTKIMUSSELOSTUS OAMK- BS LIITE 2. 6 (8)

41 TUTKIMUSSELOSTUS OAMK- BS LIITE 2. 7 (8)

42 TUTKIMUSSELOSTUS OAMK- BS LIITE 2. 8 (8)

43 TUTKIMUSSELOSTUS OAMK- BS LIITE 3. 1 (5) Tilaaja: Oulun ammattikorkeakoulu Oy Kotkantie Oulu Kohde: Kedonperän päiväkoti Kedonperäntie Liminka Materiaalinäyteluettelo mikrobianalyysiä varten. Näyte nro 1 Pienryhmähuone 12, pääty, ulkoseinän lämmöneriste, sisäpinta, alaosa, mineraalivilla 2 Pienryhmähuone 12, pääty, ulkoseinän alajuoksun alapuoli, muoviin kääritty mineraalvillakaistale. 3 Pienryhmähuone 12, pääty, ikkunan alaosa, ikkunatilke, polyuretaani. 4 Toimisto 17.5, ulkoseinän lämmöneriste, sisäpinta, alaosa, mineraalivilla. 5 Toimisto 17.5, ulkoseinän alajuoksun alapuoli, muoviin kääritty mineraalvillakaistale. 6 Toimisto 17.5, tuulensuojalevyn ulkopinta, lasikuitukangas. 7 Toimisto 17.5, ikkunan alaosa, ikkunatilke, polyuretaani. 8 Lepo- ja leikkihuone 34.0, ulkoseinän lämmöneriste, sisäpinta, alaosa, mineraalivilla. 9 Lepo- ja leikkihuone 34.0, ulkoseinän alajuoksun alapuoli, muoviin kääritty mineraalivillakaistale. 10 Lepo- ja leikkihuone 34.0, tuulensuojalevyn ulkopinta, lasikuitukangas. 11 Lepo- ja leikkihuone 34.0, ikkuna alaosa, ikkunatilke, polyuretaani

44 TUTKIMUSSELOSTUS OAMK- BS LIITE 3. 2 (5)

45 TUTKIMUSSELOSTUS OAMK- BS LIITE 3. 3 (5)

46 TUTKIMUSSELOSTUS OAMK- BS LIITE 3. 4 (5)

47 TUTKIMUSSELOSTUS OAMK- BS LIITE 3. 5 (5)

48 TUTKIMUSSELOSTUS OAMK- BS LIITE 4. 1 (5) Tilaaja: Oulun ammattikorkeakoulu Oy Kotkantie Oulu Kohde: Kedonperän päiväkoti Kedonperäntie Liminka Teollisten mineraalikuitunäyteluettelo analyysiä varten. Näyte nro 1 Ryhmähuone 12.0, nurkkaus, tuloilmakanava. 2 Lepo- ja leikkihuone, 27.5, tuloilmakanava. 3 Toimisto, 17.5, tuloilmakanava. 4 Lepo- ja leikkihuone 34.0, tuloilmakanava

49 TUTKIMUSSELOSTUS OAMK- BS LIITE 4. 2 (5)

50 TUTKIMUSSELOSTUS OAMK- BS LIITE 4. 3 (5)

51 TUTKIMUSSELOSTUS OAMK- BS LIITE 5. 1 (3) Tilaaja: Oulun ammattikorkeakoulu Oy Kotkantie Oulu Kohde: Kedonperän päiväkoti Kedonperäntie Liminka Materiaalinäyteluettelo mikrobianalyysiä varten. Näyte nro 1 Käytävän kohta, yläpohjan lämmöneriste, mineraalivillan alapinta

52 TUTKIMUSSELOSTUS OAMK- BS LIITE 5. 2 (3)

53 TUTKIMUSSELOSTUS OAMK- BS LIITE 5. 3 (3)

54 TUTKIMUSSELOSTUS OAMK- BS (2) LIITE 6. Pintapöly Homeita: niukasti Sädesieniä: ei esiinny Kuidut 43 kpl/cm 2 VOC: 40 µg/m 3 Pintapöly Homeita: niukasti Sädesieniä: ei esiinny Kuidut 0,4 kpl/cm 2 Pintapöly Homeita: niukasti Sädesieniä: ei esiinny VOC: 20 µg/m 3 Pintapöly Homeita: niukasti Sädesieniä: ei esiinny Kuidut 1,6 kpl/cm 2 VOC: 10 µg/m 3 VOC: 20 µg/m 3 Pintapöly Homeita: niukasti Sädesieniä: ei esiinny Kuidut 6,1 kpl/cm 2
