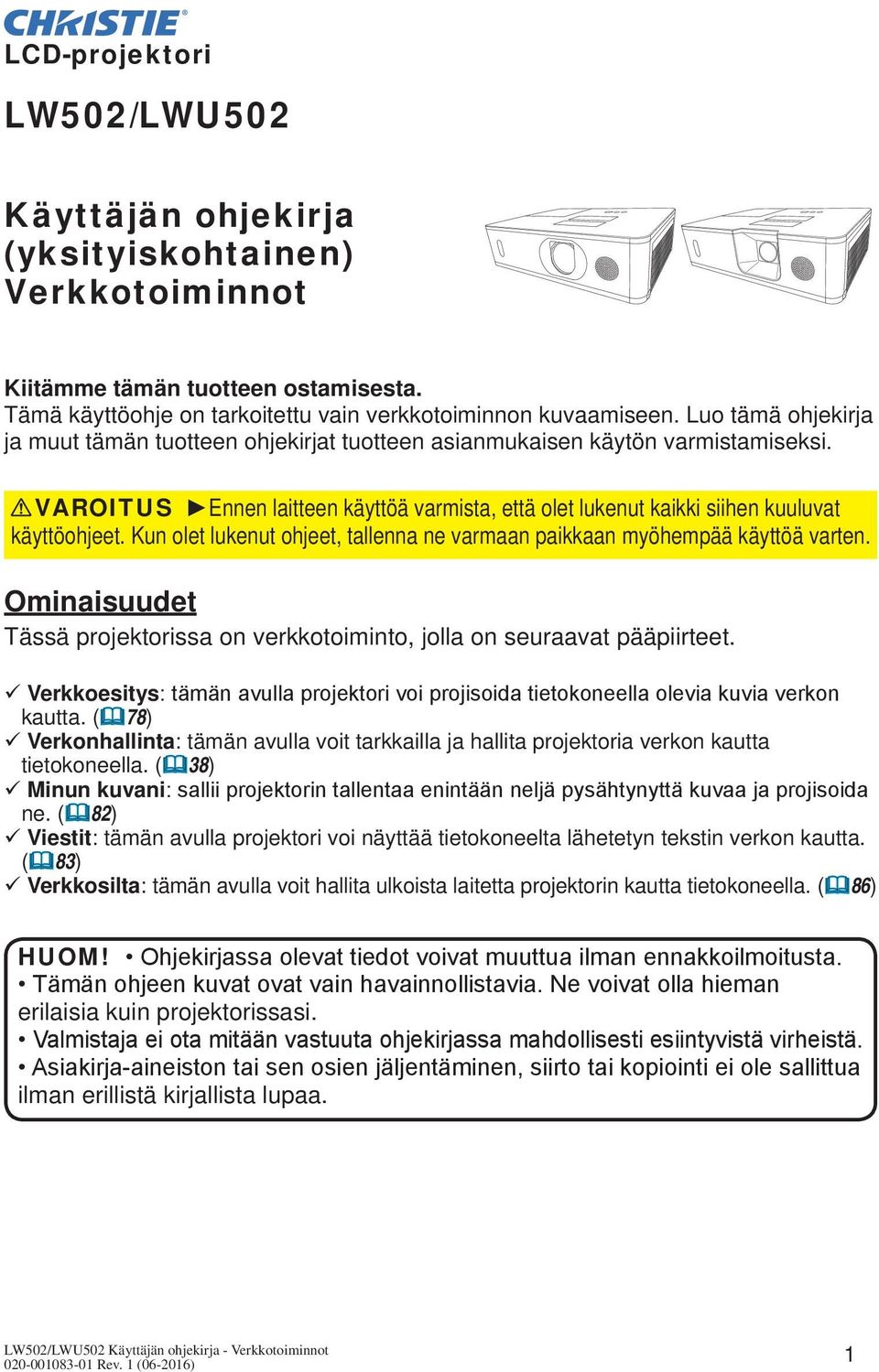

3 LCD-projektori LW502/LWU502 Käyttäjän ohjekirja (yksityiskohtainen) Verkkotoiminnot Kiitämme tämän tuotteen ostamisesta. Tämä käyttöohje on tarkoitettu vain verkkotoiminnon kuvaamiseen. Luo tämä ohjekirja ja muut tämän tuotteen ohjekirjat tuotteen asianmukaisen käytön varmistamiseksi. VAROITUS Ennen laitteen käyttöä varmista, että olet lukenut kaikki siihen kuuluvat käyttöohjeet. Kun olet lukenut ohjeet, tallenna ne varmaan paikkaan myöhempää käyttöä varten. Ominaisuudet Tässä projektorissa on verkkotoiminto, jolla on seuraavat pääpiirteet. ü Verkkoesitys: tämän avulla projektori voi projisoida tietokoneella olevia kuvia verkon kautta. (&78) ü Verkonhallinta: tämän avulla voit tarkkailla ja hallita projektoria verkon kautta tietokoneella. (&38) ü Minun kuvani: sallii projektorin tallentaa enintään neljä pysähtynyttä kuvaa ja projisoida ne. (&82) ü Viestit: tämän avulla projektori voi näyttää tietokoneelta lähetetyn tekstin verkon kautta. (&83) ü Verkkosilta: tämän avulla voit hallita ulkoista laitetta projektorin kautta tietokoneella. (&86) HUOM! Ohjekirjassa olevat tiedot voivat muuttua ilman ennakkoilmoitusta. Tämän ohjeen kuvat ovat vain havainnollistavia. Ne voivat olla hieman erilaisia kuin projektorissasi. Valmistaja ei ota mitään vastuuta ohjekirjassa mahdollisesti esiintyvistä virheistä. Asiakirja-aineiston tai sen osien jäljentäminen, siirto tai kopiointi ei ole sallittua ilman erillistä kirjallista lupaa. 1

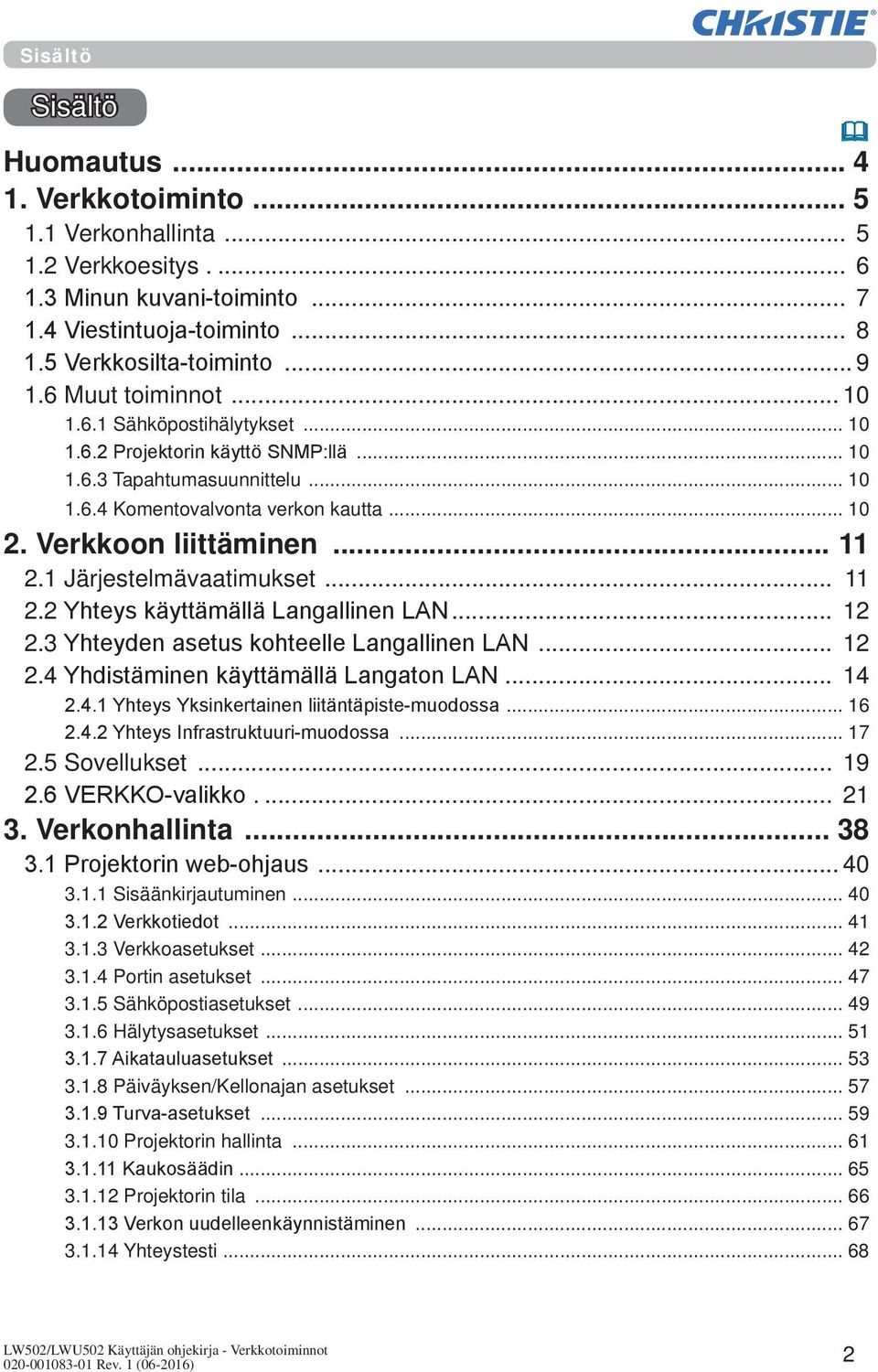

4 Sisältö Sisältö Huomautus Verkkotoiminto Verkonhallinta Verkkoesitys Minun kuvani-toiminto Viestintuoja-toiminto Verkkosilta-toiminto Muut toiminnot Sähköpostihälytykset Projektorin käyttö SNMP:llä Tapahtumasuunnittelu Komentovalvonta verkon kautta Verkkoon liittäminen Järjestelmävaatimukset Yhteys käyttämällä Langallinen LAN Yhteyden asetus kohteelle Langallinen LAN Yhdistäminen käyttämällä Langaton LAN Yhteys Yksinkertainen liitäntäpiste-muodossa Yhteys Infrastruktuuri-muodossa Sovellukset VERKKO-valikko Verkonhallinta Projektorin web-ohjaus Sisäänkirjautuminen Verkkotiedot Verkkoasetukset Portin asetukset Sähköpostiasetukset Hälytysasetukset Aikatauluasetukset Päiväyksen/Kellonajan asetukset Turva-asetukset Projektorin hallinta Kaukosäädin Projektorin tila Verkon uudelleenkäynnistäminen Yhteystesti

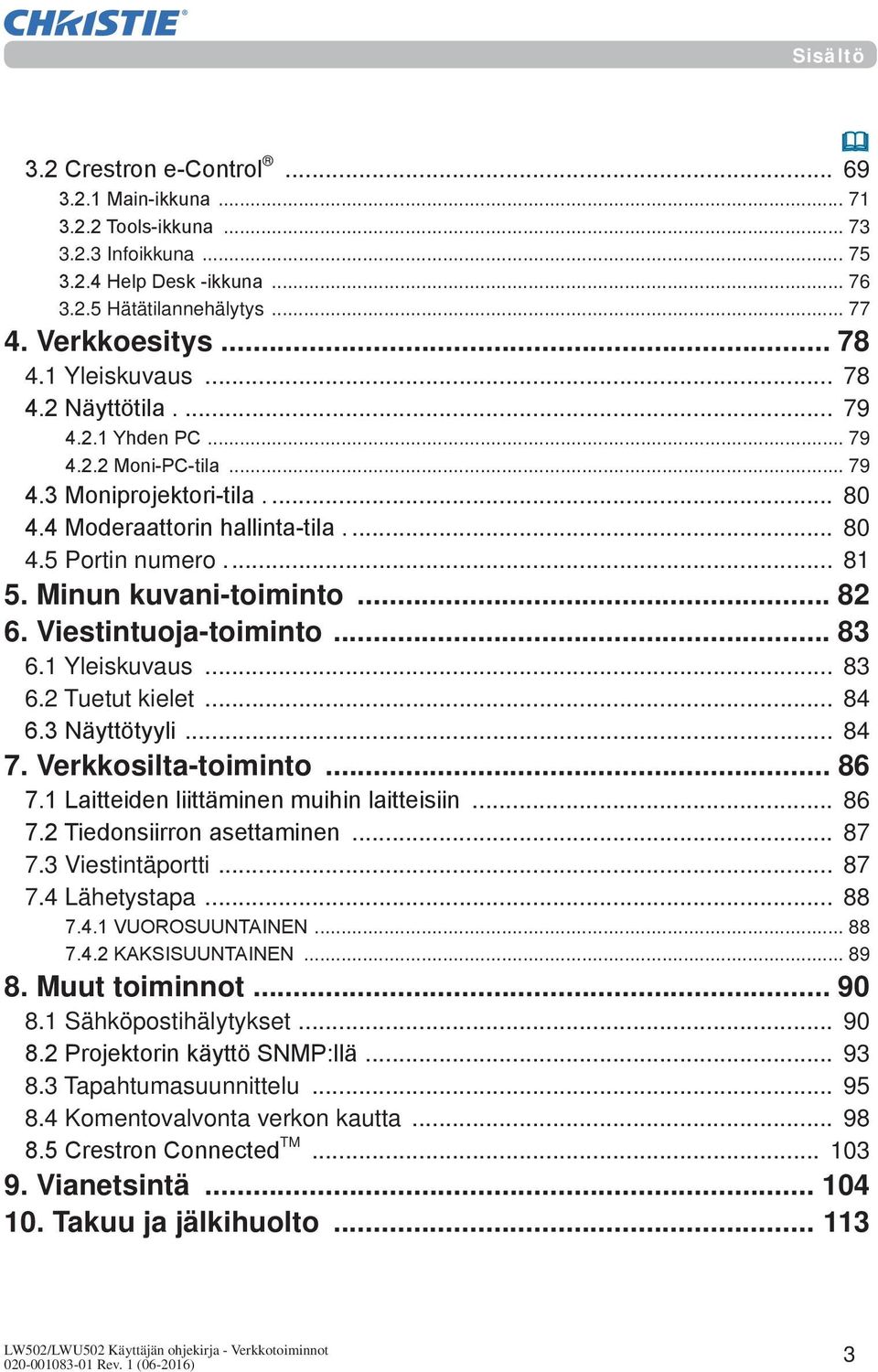

5 Sisältö 3.2 Crestron e-control Main-ikkuna Tools-ikkuna Infoikkuna Help Desk -ikkuna Hätätilannehälytys Verkkoesitys Yleiskuvaus Näyttötila Yhden PC Moni-PC-tila Moniprojektori-tila Moderaattorin hallinta-tila Portin numero Minun kuvani-toiminto Viestintuoja-toiminto Yleiskuvaus Tuetut kielet Näyttötyyli Verkkosilta-toiminto Laitteiden liittäminen muihin laitteisiin Tiedonsiirron asettaminen Viestintäportti Lähetystapa VUOROSUUNTAINEN KAKSISUUNTAINEN Muut toiminnot Sähköpostihälytykset Projektorin käyttö SNMP:llä Tapahtumasuunnittelu Komentovalvonta verkon kautta Crestron Connected TM Vianetsintä Takuu ja jälkihuolto

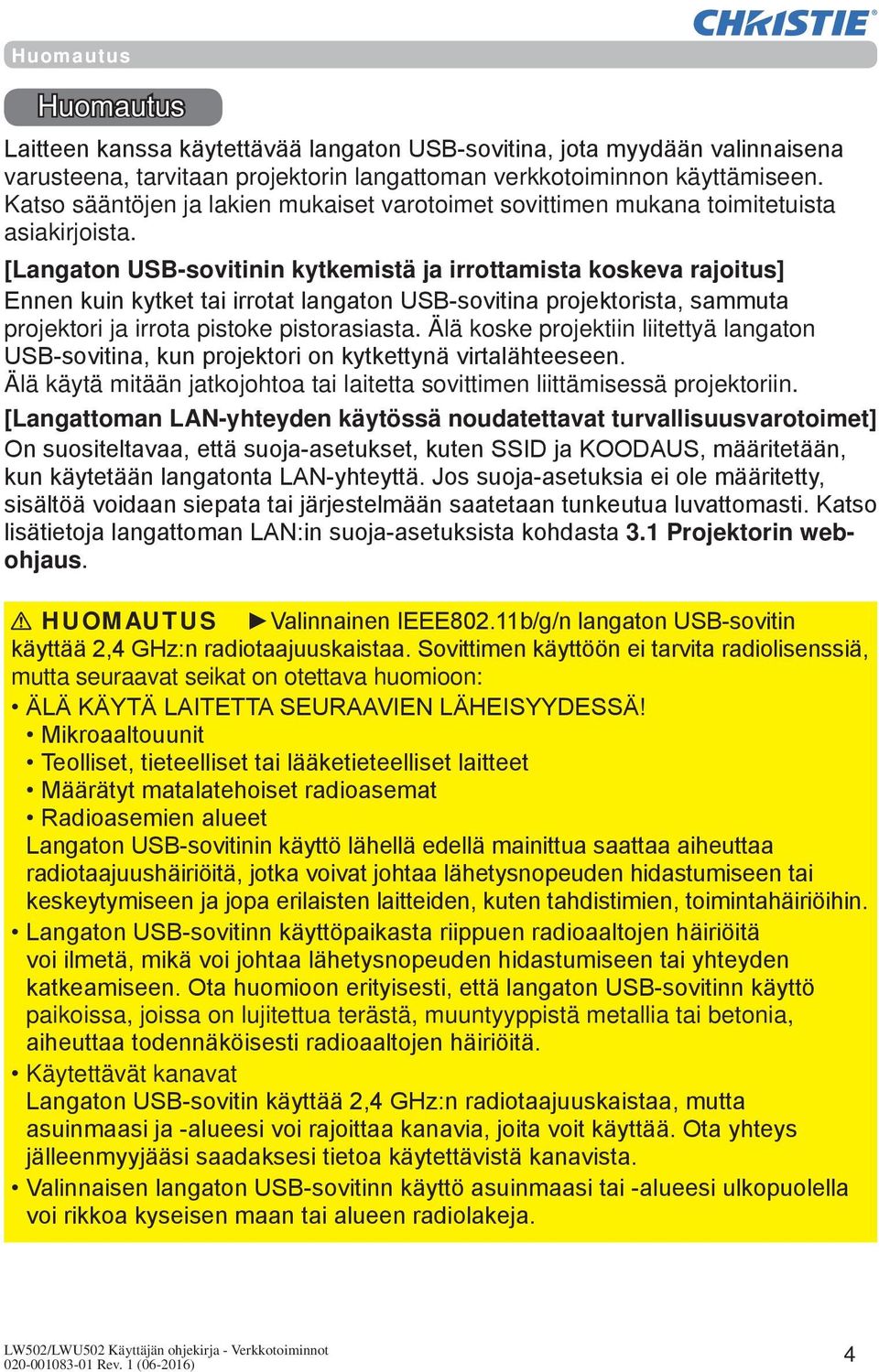

6 Huomautus Huomautus Laitteen kanssa käytettävää langaton USB-sovitina, jota myydään valinnaisena varusteena, tarvitaan projektorin langattoman verkkotoiminnon käyttämiseen. Katso sääntöjen ja lakien mukaiset varotoimet sovittimen mukana toimitetuista asiakirjoista. [Langaton USB-sovitinin kytkemistä ja irrottamista koskeva rajoitus] Ennen kuin kytket tai irrotat langaton USB-sovitina projektorista, sammuta projektori ja irrota pistoke pistorasiasta. Älä koske projektiin liitettyä langaton USB-sovitina, kun projektori on kytkettynä virtalähteeseen. Älä käytä mitään jatkojohtoa tai laitetta sovittimen liittämisessä projektoriin. [Langattoman LAN-yhteyden käytössä noudatettavat turvallisuusvarotoimet] On suositeltavaa, että suoja-asetukset, kuten SSID ja KOODAUS, määritetään, kun käytetään langatonta LAN-yhteyttä. Jos suoja-asetuksia ei ole määritetty, sisältöä voidaan siepata tai järjestelmään saatetaan tunkeutua luvattomasti. Katso lisätietoja langattoman LAN:in suoja-asetuksista kohdasta 3.1 Projektorin webohjaus. HUOMAUTUS Valinnainen IEEE802.11b/g/n langaton USB-sovitin käyttää 2,4 GHz:n radiotaajuuskaistaa. Sovittimen käyttöön ei tarvita radiolisenssiä, mutta seuraavat seikat on otettava huomioon: ÄLÄ KÄYTÄ LAITETTA SEURAAVIEN LÄHEISYYDESSÄ! Mikroaaltouunit Teolliset, tieteelliset tai lääketieteelliset laitteet Määrätyt matalatehoiset radioasemat Radioasemien alueet Langaton USB-sovitinin käyttö lähellä edellä mainittua saattaa aiheuttaa radiotaajuushäiriöitä, jotka voivat johtaa lähetysnopeuden hidastumiseen tai keskeytymiseen ja jopa erilaisten laitteiden, kuten tahdistimien, toimintahäiriöihin. Langaton USB-sovitinn käyttöpaikasta riippuen radioaaltojen häiriöitä voi ilmetä, mikä voi johtaa lähetysnopeuden hidastumiseen tai yhteyden katkeamiseen. Ota huomioon erityisesti, että langaton USB-sovitinn käyttö paikoissa, joissa on lujitettua terästä, muuntyyppistä metallia tai betonia, aiheuttaa todennäköisesti radioaaltojen häiriöitä. Käytettävät kanavat Langaton USB-sovitin käyttää 2,4 GHz:n radiotaajuuskaistaa, mutta asuinmaasi ja -alueesi voi rajoittaa kanavia, joita voit käyttää. Ota yhteys jälleenmyyjääsi saadaksesi tietoa käytettävistä kanavista. Valinnaisen langaton USB-sovitinn käyttö asuinmaasi tai -alueesi ulkopuolella voi rikkoa kyseisen maan tai alueen radiolakeja. 4

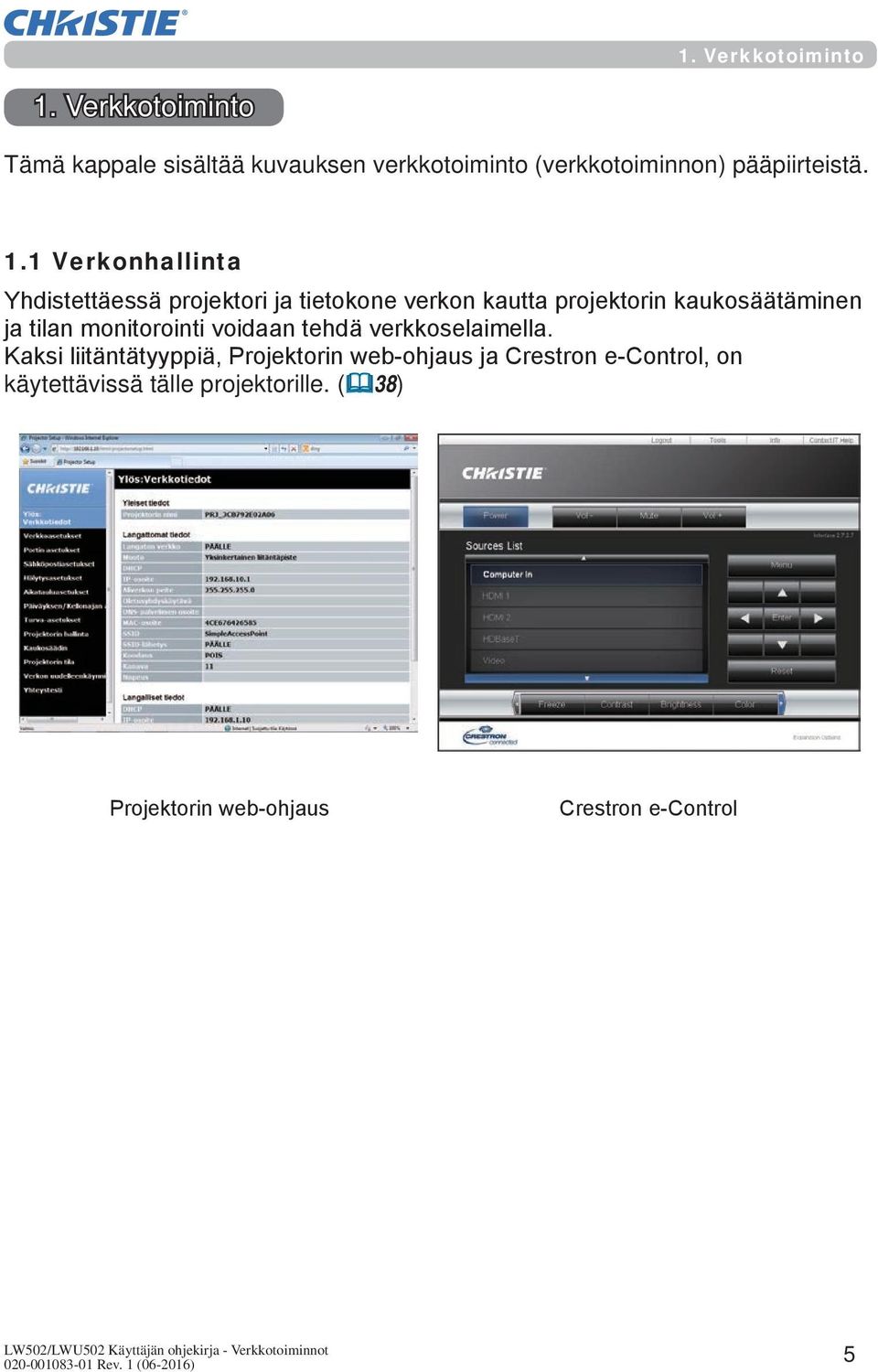

7 1. Verkkotoiminto 1. Verkkotoiminto Tämä kappale sisältää kuvauksen verkkotoiminto (verkkotoiminnon) pääpiirteistä. 1.1 Verkonhallinta Yhdistettäessä projektori ja tietokone verkon kautta projektorin kaukosäätäminen ja tilan monitorointi voidaan tehdä verkkoselaimella. Kaksi liitäntätyyppiä, Projektorin web-ohjaus ja Crestron e-control, on käytettävissä tälle projektorille. (&38) Projektorin web-ohjaus Crestron e-control 5

8 1. Verkkotoiminto 1.2 Verkkoesitys Projektori voi näyttää tai toistaa tietokoneen näytöllä olevia kuvia ja äänidataa verkon kautta lähetettynä. Verkkoesityksen käyttämiseksi vaaditan käyttöoikeudellinen LiveViewer-sovellus. Seuraava sovellus vaaditaan Verkkoesityksen käyttämiseksi. Käyttöjärjestelmä Windows ios(iphone/ipad) Android Sovellus LiveViewer Christie QuickConnect Christie QuickConnect 6

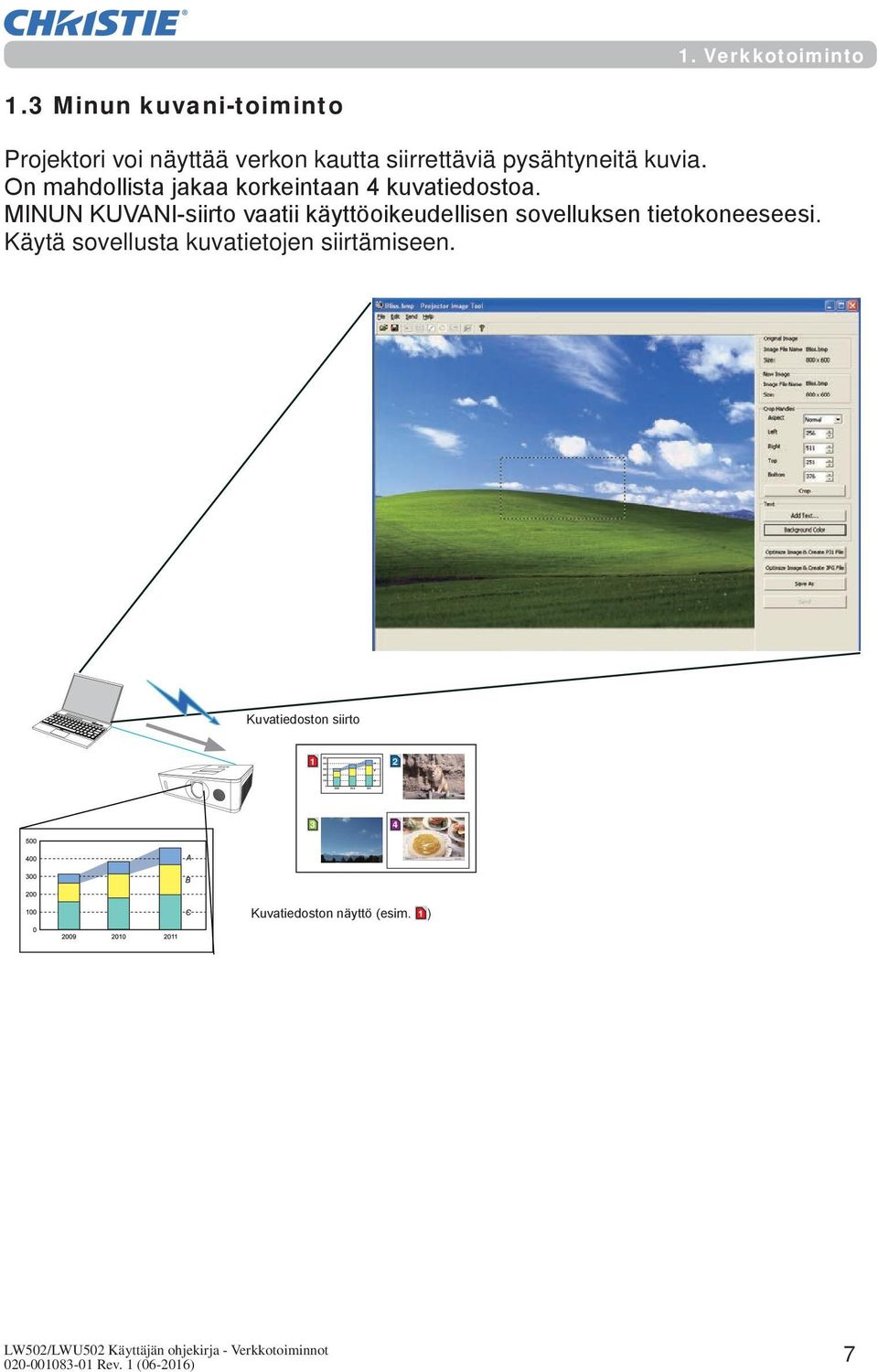

9 1. Verkkotoiminto 1.3 Minun kuvani-toiminto Projektori voi näyttää verkon kautta siirrettäviä pysähtyneitä kuvia. On mahdollista jakaa korkeintaan 4 kuvatiedostoa. MINUN KUVANI-siirto vaatii käyttöoikeudellisen sovelluksen tietokoneeseesi. Käytä sovellusta kuvatietojen siirtämiseen. Kuvatiedoston siirto Kuvatiedoston näyttö (esim. ) 7

10 1. Verkkotoiminto 1.4 Viestintuoja-toiminto Projektori voi näyttää verkon kautta siirretyn tekstidatan näytöllä ja toistaa äänidataa projektorissa. On mahdollista tallentaa korkeintan 12 tekstitiedostoa. Siirrä tekstitiedot Näytä tekstitiedot (esim. ) 8

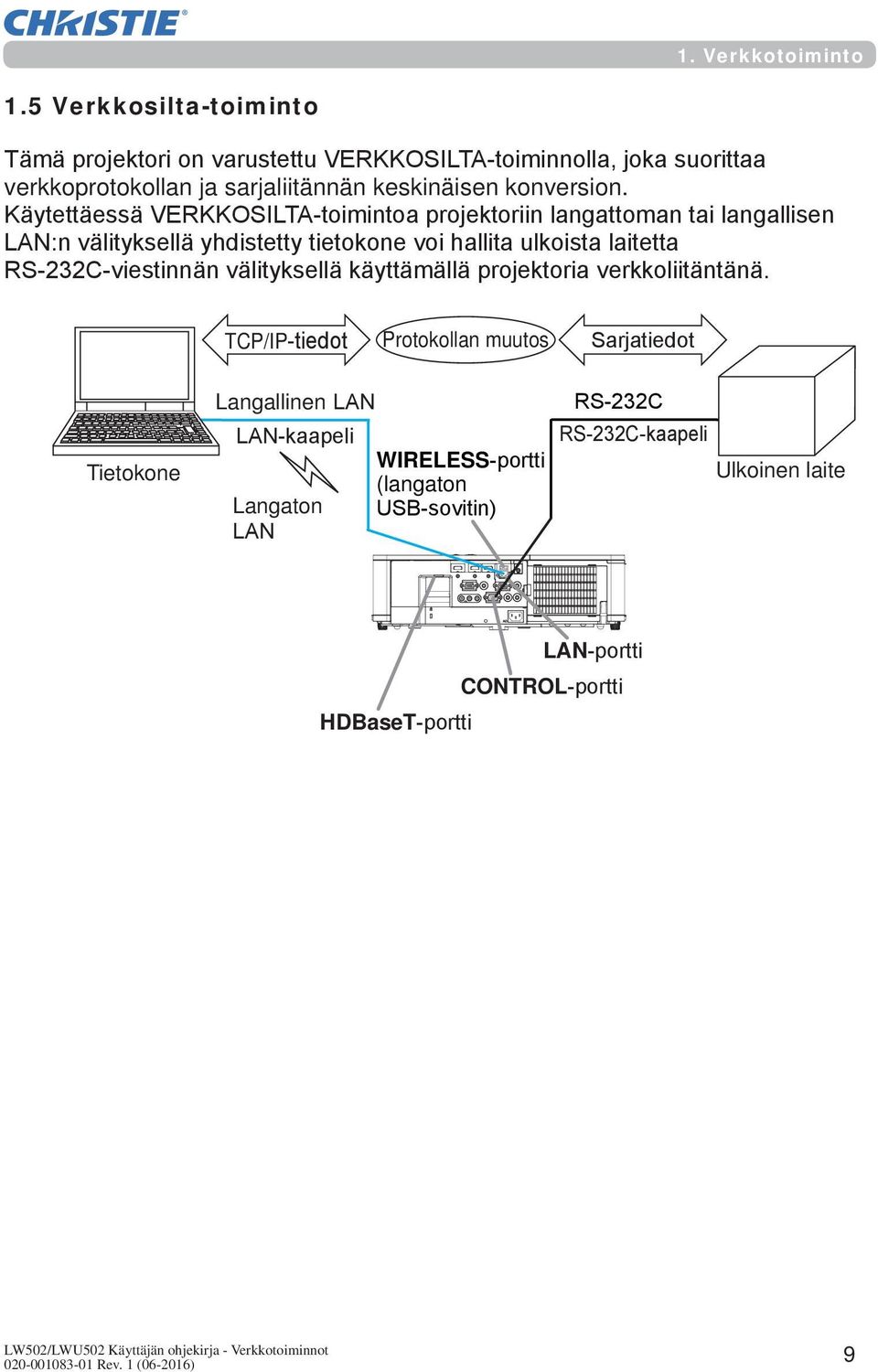

11 1. Verkkotoiminto 1.5 Verkkosilta-toiminto Tämä projektori on varustettu VERKKOSILTA-toiminnolla, joka suorittaa verkkoprotokollan ja sarjaliitännän keskinäisen konversion. Käytettäessä VERKKOSILTA-toimintoa projektoriin langattoman tai langallisen LAN:n välityksellä yhdistetty tietokone voi hallita ulkoista laitetta RS-232C-viestinnän välityksellä käyttämällä projektoria verkkoliitäntänä. TCP/IP-tiedot Protokollan muutos Sarjatiedot Tietokone Langallinen LAN LAN-kaapeli Langaton LAN WIRELESS-portti (langaton USB-sovitin) RS-232C RS-232C-kaapeli Ulkoinen laite LAN-portti CONTROL-portti HDBaseT-portti 9

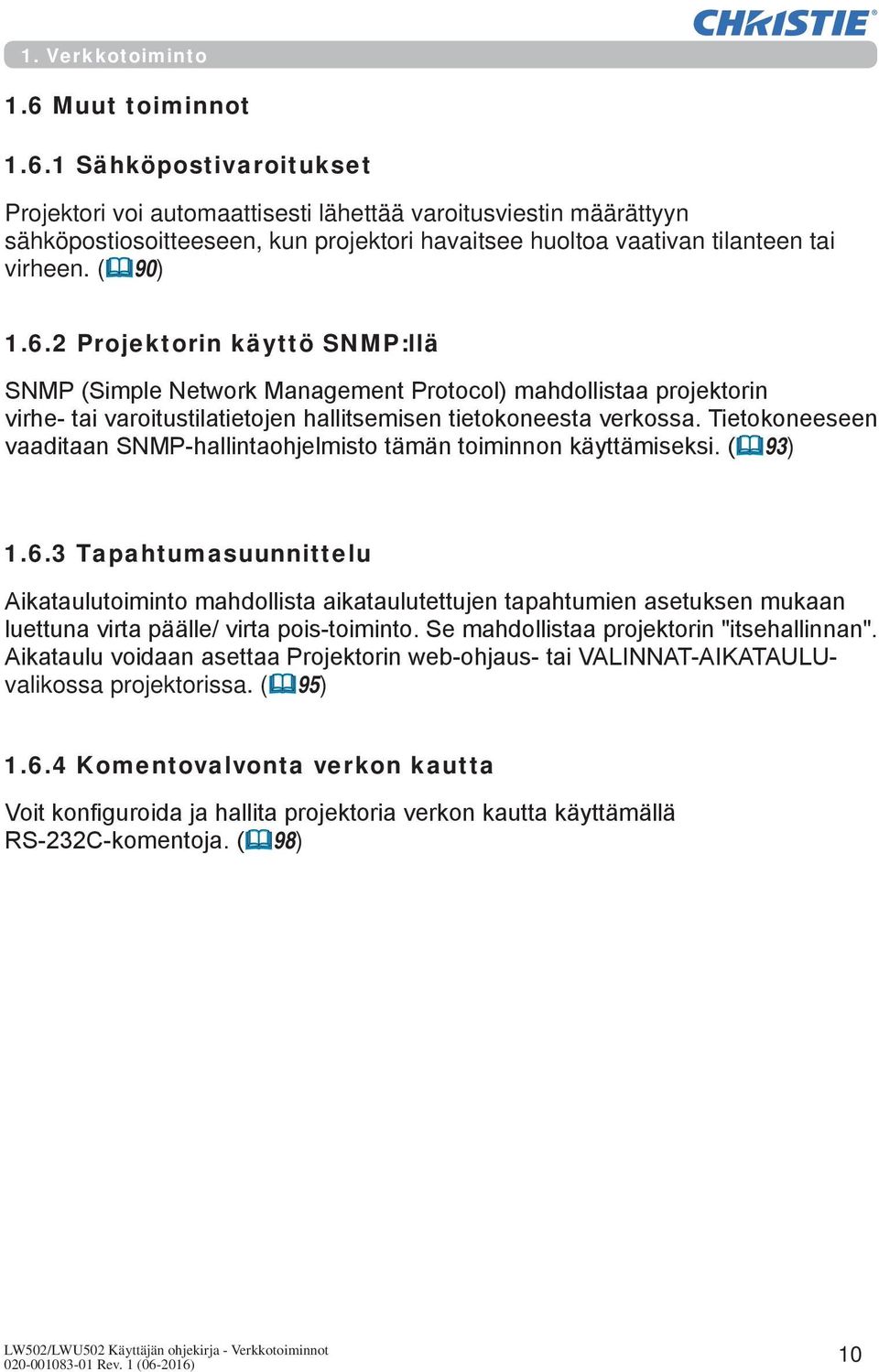

12 1. Verkkotoiminto 1.6 Muut toiminnot Sähköpostivaroitukset Projektori voi automaattisesti lähettää varoitusviestin määrättyyn sähköpostiosoitteeseen, kun projektori havaitsee huoltoa vaativan tilanteen tai virheen. (&90) Projektorin käyttö SNMP:llä SNMP (Simple Network Management Protocol) mahdollistaa projektorin virhe- tai varoitustilatietojen hallitsemisen tietokoneesta verkossa. Tietokoneeseen vaaditaan SNMP-hallintaohjelmisto tämän toiminnon käyttämiseksi. (&93) Tapahtumasuunnittelu Aikataulutoiminto mahdollista aikataulutettujen tapahtumien asetuksen mukaan luettuna virta päälle/ virta pois-toiminto. Se mahdollistaa projektorin "itsehallinnan". Aikataulu voidaan asettaa Projektorin web-ohjaus- tai VALINNAT-AIKATAULUvalikossa projektorissa. (&95) Komentovalvonta verkon kautta Voit konfiguroida ja hallita projektoria verkon kautta käyttämällä RS-232C-komentoja. (&98) 10

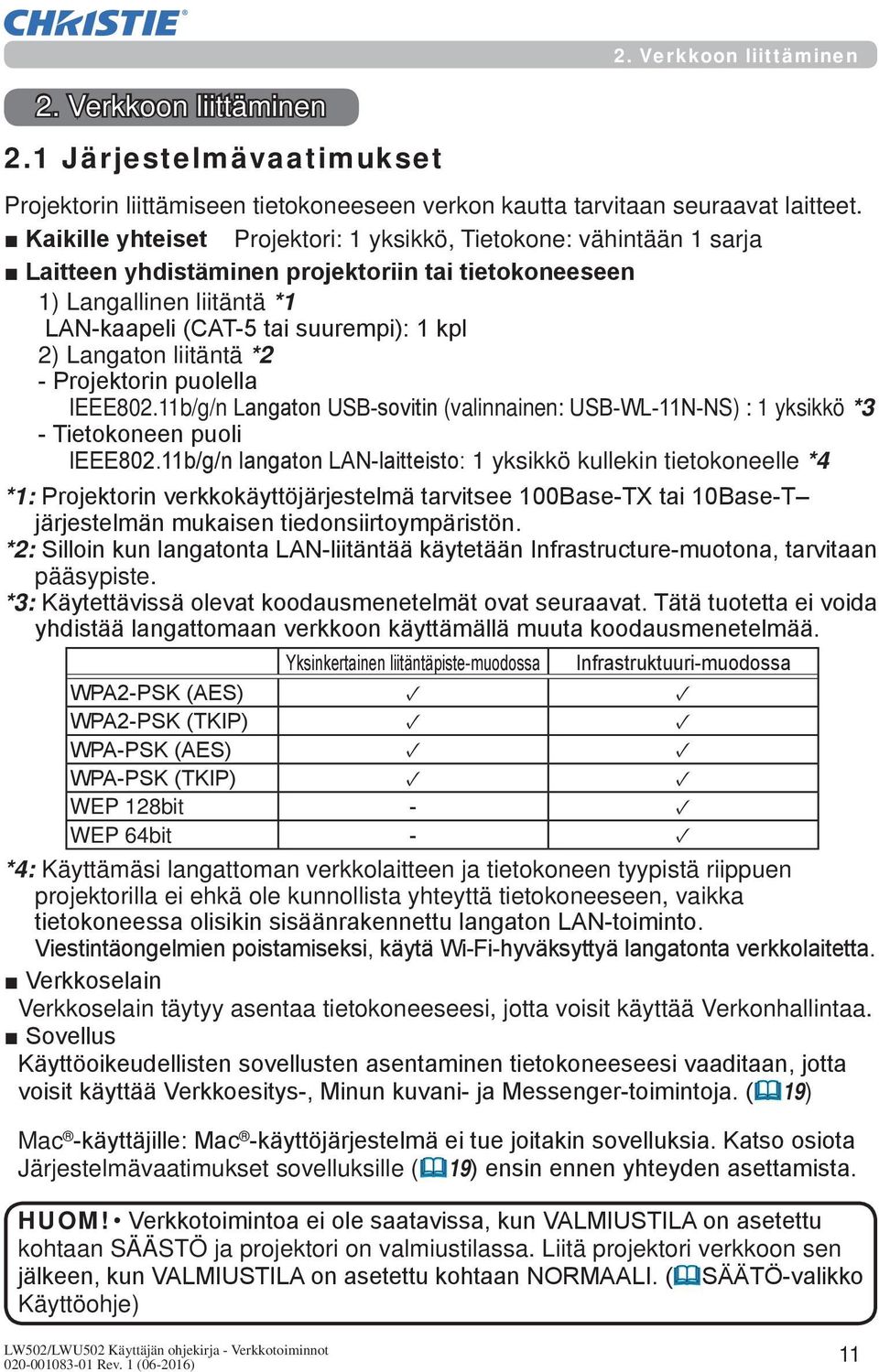

13 2. Verkkoon liittäminen 2.1 Järjestelmävaatimukset 2. Verkkoon liittäminen Projektorin liittämiseen tietokoneeseen verkon kautta tarvitaan seuraavat laitteet. Kaikille yhteiset Projektori: 1 yksikkö, Tietokone: vähintään 1 sarja Laitteen yhdistäminen projektoriin tai tietokoneeseen 1) Langallinen liitäntä *1 LAN-kaapeli (CAT-5 tai suurempi): 1 kpl 2) Langaton liitäntä *2 - Projektorin puolella IEEE802.11b/g/n Langaton USB-sovitin (valinnainen: USB-WL-11N-NS) : 1 yksikkö *3 - Tietokoneen puoli IEEE802.11b/g/n langaton LAN-laitteisto: 1 yksikkö kullekin tietokoneelle *4 *1: Projektorin verkkokäyttöjärjestelmä tarvitsee 100Base-TX tai 10Base-T järjestelmän mukaisen tiedonsiirtoympäristön. *2: Silloin kun langatonta LAN-liitäntää käytetään Infrastructure-muotona, tarvitaan pääsypiste. *3: Käytettävissä olevat koodausmenetelmät ovat seuraavat. Tätä tuotetta ei voida yhdistää langattomaan verkkoon käyttämällä muuta koodausmenetelmää. Yksinkertainen liitäntäpiste-muodossa Infrastruktuuri-muodossa WPA2-PSK (AES) WPA2-PSK (TKIP) WPA-PSK (AES) WPA-PSK (TKIP) WEP 128bit - WEP 64bit - *4: Käyttämäsi langattoman verkkolaitteen ja tietokoneen tyypistä riippuen projektorilla ei ehkä ole kunnollista yhteyttä tietokoneeseen, vaikka tietokoneessa olisikin sisäänrakennettu langaton LAN-toiminto. Viestintäongelmien poistamiseksi, käytä Wi-Fi-hyväksyttyä langatonta verkkolaitetta. Verkkoselain Verkkoselain täytyy asentaa tietokoneeseesi, jotta voisit käyttää Verkonhallintaa. Sovellus Käyttöoikeudellisten sovellusten asentaminen tietokoneeseesi vaaditaan, jotta voisit käyttää Verkkoesitys-, Minun kuvani- ja Messenger-toimintoja. (&19) Mac -käyttäjille: Mac -käyttöjärjestelmä ei tue joitakin sovelluksia. Katso osiota Järjestelmävaatimukset sovelluksille (&19) ensin ennen yhteyden asettamista. HUOM! Verkkotoimintoa ei ole saatavissa, kun VALMIUSTILA on asetettu kohtaan SÄÄSTÖ ja projektori on valmiustilassa. Liitä projektori verkkoon sen jälkeen, kun VALMIUSTILA on asetettu kohtaan NORMAALI. (&SÄÄTÖ-valikko Käyttöohje) 11

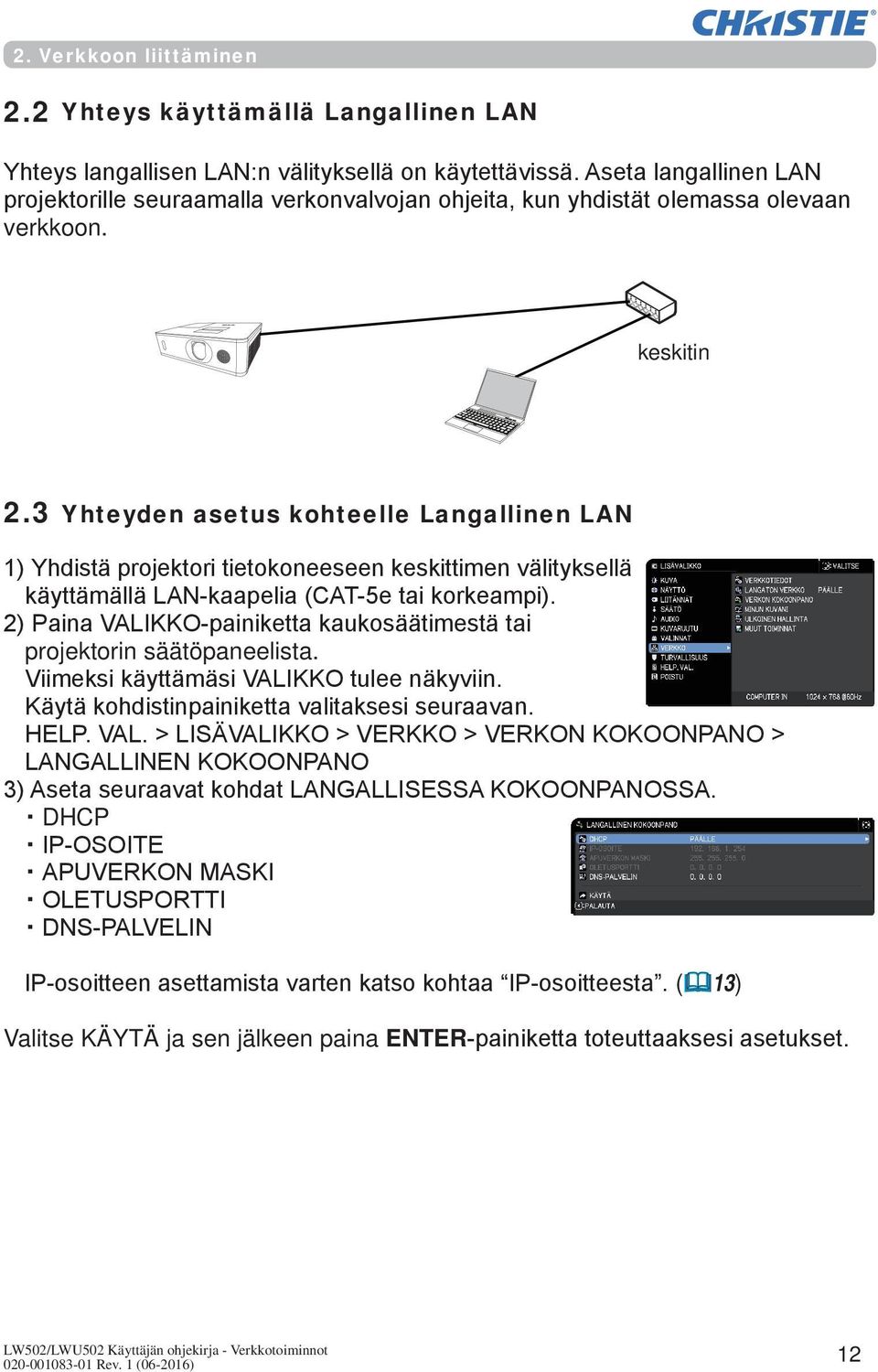

14 2. Verkkoon liittäminen 2.2 Yhteys käyttämällä Langallinen LAN Yhteys langallisen LAN:n välityksellä on käytettävissä. Aseta langallinen LAN projektorille seuraamalla verkonvalvojan ohjeita, kun yhdistät olemassa olevaan verkkoon. keskitin 2.3 Yhteyden asetus kohteelle Langallinen LAN 1) Yhdistä projektori tietokoneeseen keskittimen välityksellä käyttämällä LAN-kaapelia (CAT-5e tai korkeampi). 2) Paina VALIKKO-painiketta kaukosäätimestä tai projektorin säätöpaneelista. Viimeksi käyttämäsi VALIKKO tulee näkyviin. Käytä kohdistinpainiketta valitaksesi seuraavan. HELP. VAL. > LISÄVALIKKO > VERKKO > VERKON KOKOONPANO > LANGALLINEN KOKOONPANO 3) Aseta seuraavat kohdat LANGALLISESSA KOKOONPANOSSA. DHCP IP-OSOITE APUVERKON MASKI OLETUSPORTTI DNS-PALVELIN IP-osoitteen asettamista varten katso kohtaa IP-osoitteesta. (&13) Valitse KÄYTÄ ja sen jälkeen paina ENTER-painiketta toteuttaaksesi asetukset. 12

15 2. Verkkoon liittäminen [IP-osoitteesta] Manuaalinen asetus Tietokoneesi IP-osoiteasetuksessa olevan verkko-osoitteen on oltava sama kuin projektorin asetuksen. Tietokoneen IP-osoite ei saa kokonaisuudessaan vastata samassa verkossa olevien muiden laitteiden, kuten projektorin, IP-osoitetta. Projektorin asetukset ovat seuraavat. IP-osoite: Apuverkon maski: (Verkko-osoite: tässä tapauksessa) Määritä tietokoneen IP-osoite seuraavasti. IP-osoite: xxx (xxx tarkoittaa desimaaleja.) Apuverkon maski: (Verkko-osoite: tässä tapauksessa) Esimerkiksi Valitse luku kohtaan xxx, mutta varo, ettei se ole sama kuin muilla laitteilla. Kun projektorin IP-osoite on tässä tapauksessa , määritä tietokoneelle asetus väliltä Automaattinen asetus Kun DHCP-palvelin on olemassa yhdistetyssä verkossa, se antaa IPosoitteen projektoriin ja tietokoneeseen automaattisesti. Jos DHCP-palvelinta ei ole käytettävissä, aseta IP-OSOITE, APUVERKON MASKI ja OLETUSPORTTI. HUOM! Vaikka HDBaseT TM - ja LAN -porttia voidaan käyttää langalliselle LAN:lle, niitä ei voida käyttää samanaikaisesti. Yhdistä LAN-kaapeli porttiin, joka on asetettu kohdassa LANGALLI VERKKO VALINNAT - PALVELU - OHJAUSPÄÄTE-valikossa. Samaa verkko-osoitetta ei voida käyttää sekä langattomalle LAN:lle että langalliselle LAN:lle. Jos projektori ja tietokone ovat samassa verkossa (ts. samassa verkkoosoitteessa), voit jättää oletusyhdyskäytävä-kentän tyhjäksi. Kun projektori ja tietokone ovat eri verkoissa, oletusyhdyskäytävä täytyy asettaa. Kysy tarkempaa neuvoa verkonvalvojaltasi. 13

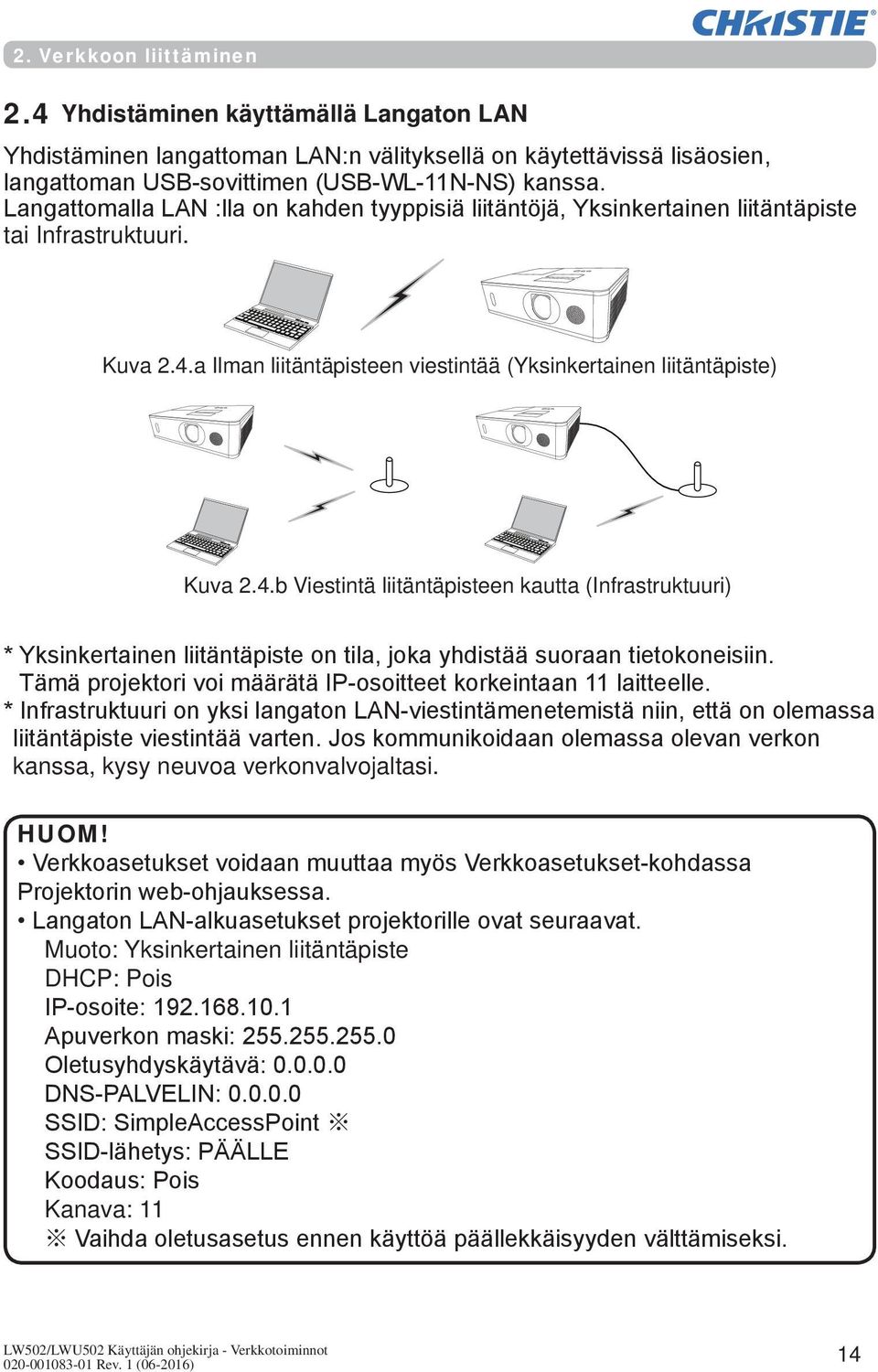

16 2. Verkkoon liittäminen 2.4 Yhdistäminen käyttämällä Langaton LAN Yhdistäminen langattoman LAN:n välityksellä on käytettävissä lisäosien, langattoman USB-sovittimen (USB-WL-11N-NS) kanssa. Langattomalla LAN :lla on kahden tyyppisiä liitäntöjä, Yksinkertainen liitäntäpiste tai Infrastruktuuri. Kuva 2.4.a Ilman liitäntäpisteen viestintää (Yksinkertainen liitäntäpiste) Kuva 2.4.b Viestintä liitäntäpisteen kautta (Infrastruktuuri) * Yksinkertainen liitäntäpiste on tila, joka yhdistää suoraan tietokoneisiin. Tämä projektori voi määrätä IP-osoitteet korkeintaan 11 laitteelle. * Infrastruktuuri on yksi langaton LAN-viestintämenetemistä niin, että on olemassa liitäntäpiste viestintää varten. Jos kommunikoidaan olemassa olevan verkon kanssa, kysy neuvoa verkonvalvojaltasi. HUOM! Verkkoasetukset voidaan muuttaa myös Verkkoasetukset-kohdassa Projektorin web-ohjauksessa. Langaton LAN-alkuasetukset projektorille ovat seuraavat. Muoto: Yksinkertainen liitäntäpiste DHCP: Pois IP-osoite: Apuverkon maski: Oletusyhdyskäytävä: DNS-PALVELIN: SSID: SimpleAccessPoint SSID-lähetys: PÄÄLLE Koodaus: Pois Kanava: 11 Vaihda oletusasetus ennen käyttöä päällekkäisyyden välttämiseksi. 14

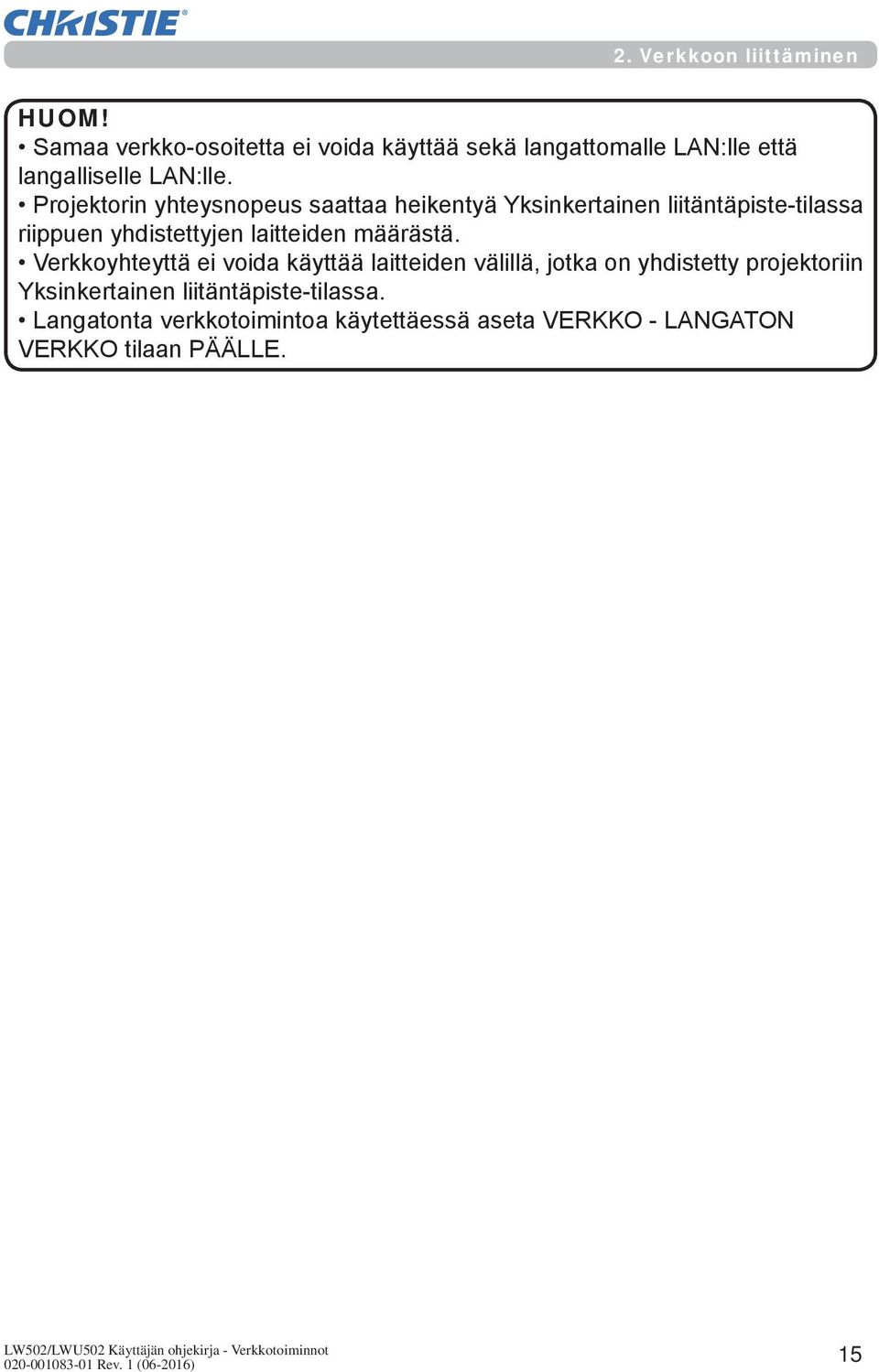

17 2. Verkkoon liittäminen HUOM! Samaa verkko-osoitetta ei voida käyttää sekä langattomalle LAN:lle että langalliselle LAN:lle. Projektorin yhteysnopeus saattaa heikentyä Yksinkertainen liitäntäpiste-tilassa riippuen yhdistettyjen laitteiden määrästä. Verkkoyhteyttä ei voida käyttää laitteiden välillä, jotka on yhdistetty projektoriin Yksinkertainen liitäntäpiste-tilassa. Langatonta verkkotoimintoa käytettäessä aseta VERKKO - LANGATON VERKKO tilaan PÄÄLLE. 15

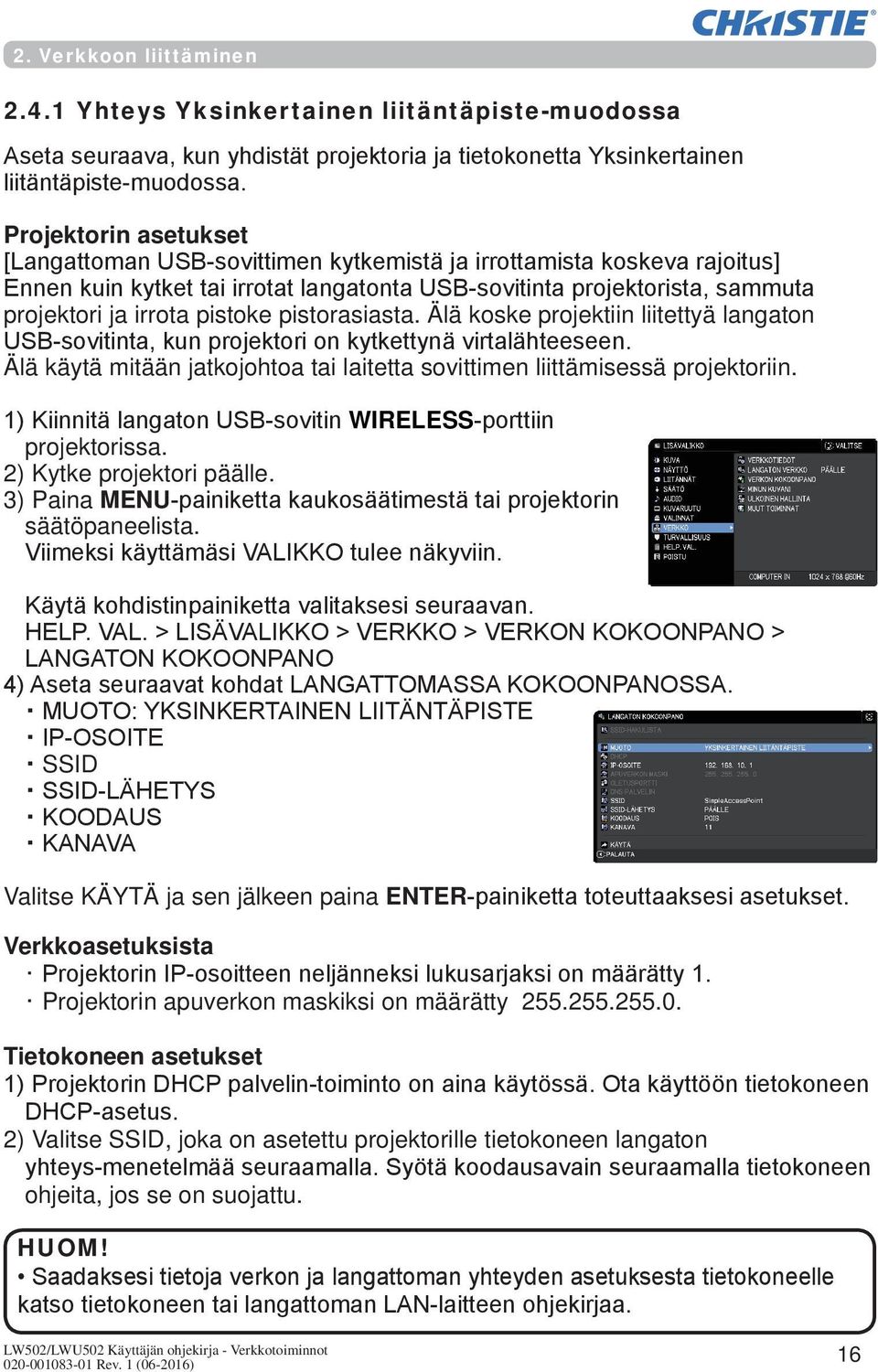

18 2. Verkkoon liittäminen Yhteys Yksinkertainen liitäntäpiste-muodossa Aseta seuraava, kun yhdistät projektoria ja tietokonetta Yksinkertainen liitäntäpiste-muodossa. Projektorin asetukset [Langattoman USB-sovittimen kytkemistä ja irrottamista koskeva rajoitus] Ennen kuin kytket tai irrotat langatonta USB-sovitinta projektorista, sammuta projektori ja irrota pistoke pistorasiasta. Älä koske projektiin liitettyä langaton USB-sovitinta, kun projektori on kytkettynä virtalähteeseen. Älä käytä mitään jatkojohtoa tai laitetta sovittimen liittämisessä projektoriin. 1) Kiinnitä langaton USB-sovitin WIRELESS-porttiin projektorissa. 2) Kytke projektori päälle. 3) Paina MENU-painiketta kaukosäätimestä tai projektorin säätöpaneelista. Viimeksi käyttämäsi VALIKKO tulee näkyviin. Käytä kohdistinpainiketta valitaksesi seuraavan. HELP. VAL. > LISÄVALIKKO > VERKKO > VERKON KOKOONPANO > LANGATON KOKOONPANO 4) Aseta seuraavat kohdat LANGATTOMASSA KOKOONPANOSSA. MUOTO: YKSINKERTAINEN LIITÄNTÄPISTE IP-OSOITE SSID SSID-LÄHETYS KOODAUS KANAVA Valitse KÄYTÄ ja sen jälkeen paina ENTER-painiketta toteuttaaksesi asetukset. Verkkoasetuksista Projektorin IP-osoitteen neljänneksi lukusarjaksi on määrätty 1. Projektorin apuverkon maskiksi on määrätty Tietokoneen asetukset 1) Projektorin DHCP palvelin-toiminto on aina käytössä. Ota käyttöön tietokoneen DHCP-asetus. 2) Valitse SSID, joka on asetettu projektorille tietokoneen langaton yhteys-menetelmää seuraamalla. Syötä koodausavain seuraamalla tietokoneen ohjeita, jos se on suojattu. HUOM! Saadaksesi tietoja verkon ja langattoman yhteyden asetuksesta tietokoneelle katso tietokoneen tai langattoman LAN-laitteen ohjekirjaa. 16

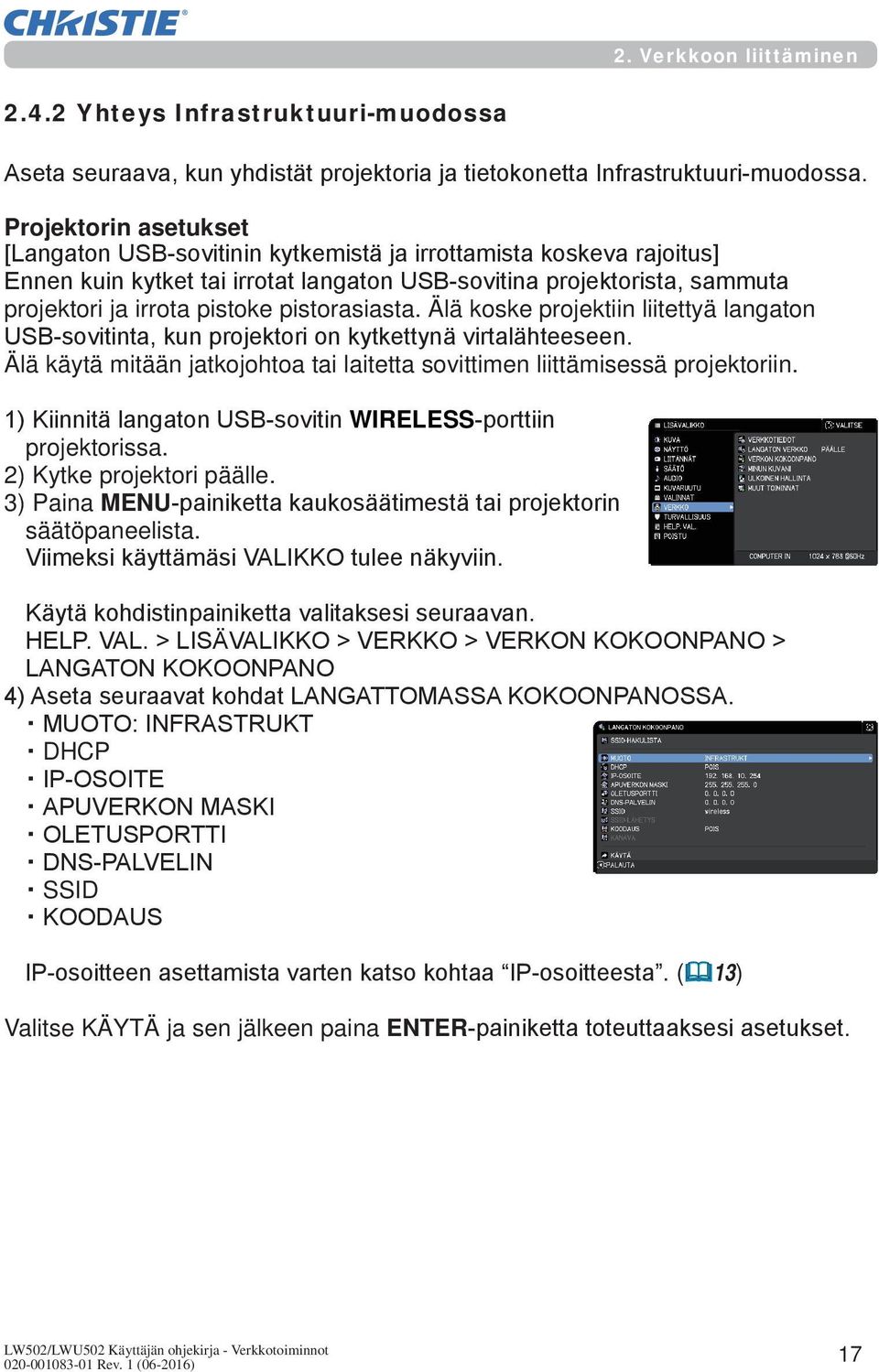

19 2. Verkkoon liittäminen Yhteys Infrastruktuuri-muodossa Aseta seuraava, kun yhdistät projektoria ja tietokonetta Infrastruktuuri-muodossa. Projektorin asetukset [Langaton USB-sovitinin kytkemistä ja irrottamista koskeva rajoitus] Ennen kuin kytket tai irrotat langaton USB-sovitina projektorista, sammuta projektori ja irrota pistoke pistorasiasta. Älä koske projektiin liitettyä langaton USB-sovitinta, kun projektori on kytkettynä virtalähteeseen. Älä käytä mitään jatkojohtoa tai laitetta sovittimen liittämisessä projektoriin. 1) Kiinnitä langaton USB-sovitin WIRELESS-porttiin projektorissa. 2) Kytke projektori päälle. 3) Paina MENU-painiketta kaukosäätimestä tai projektorin säätöpaneelista. Viimeksi käyttämäsi VALIKKO tulee näkyviin. Käytä kohdistinpainiketta valitaksesi seuraavan. HELP. VAL. > LISÄVALIKKO > VERKKO > VERKON KOKOONPANO > LANGATON KOKOONPANO 4) Aseta seuraavat kohdat LANGATTOMASSA KOKOONPANOSSA. MUOTO: INFRASTRUKT DHCP IP-OSOITE APUVERKON MASKI OLETUSPORTTI DNS-PALVELIN SSID KOODAUS IP-osoitteen asettamista varten katso kohtaa IP-osoitteesta. (&13) Valitse KÄYTÄ ja sen jälkeen paina ENTER-painiketta toteuttaaksesi asetukset. 17

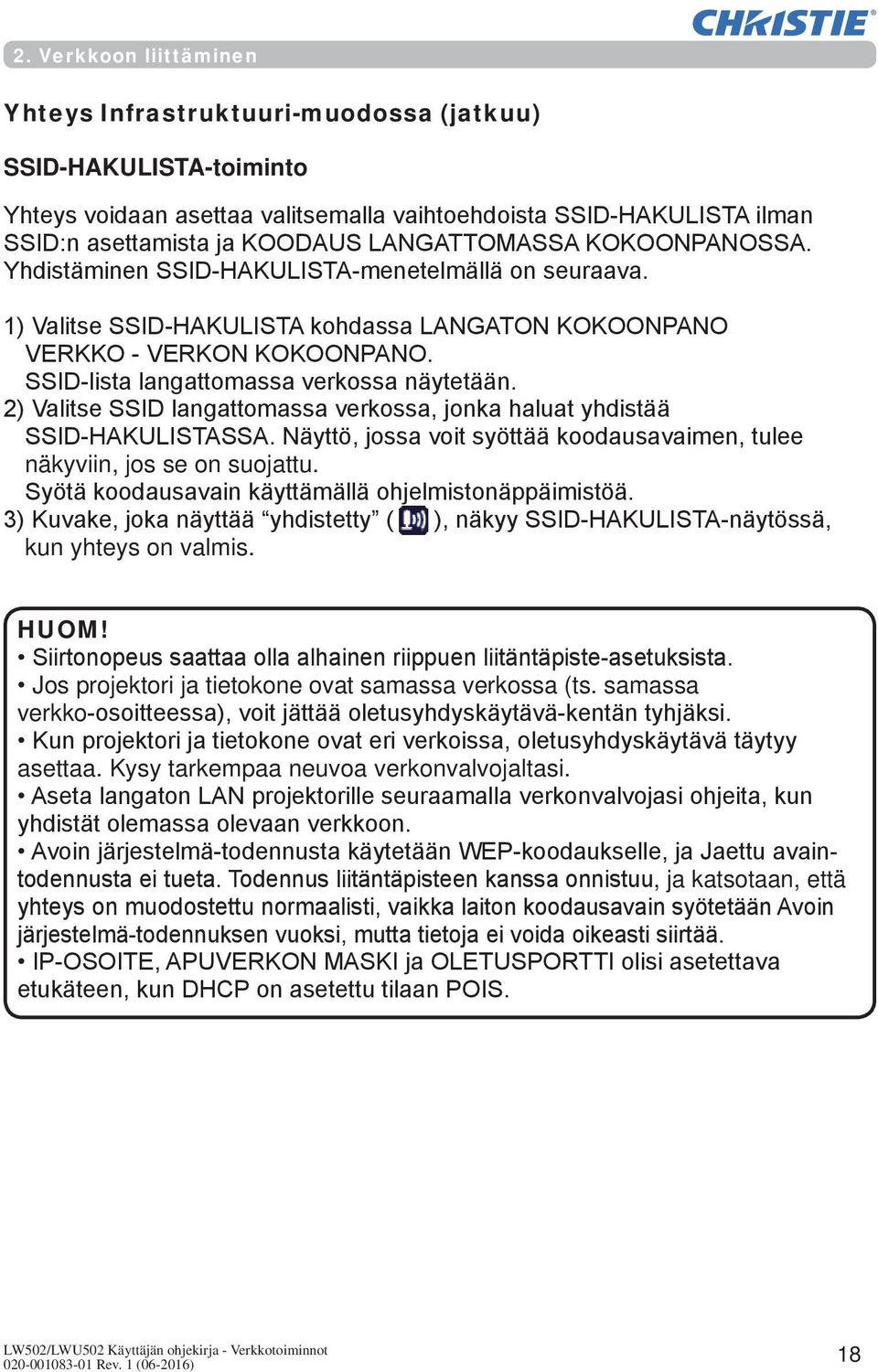

20 2. Verkkoon liittäminen Yhteys Infrastruktuuri-muodossa (jatkuu) SSID-HAKULISTA-toiminto Yhteys voidaan asettaa valitsemalla vaihtoehdoista SSID-HAKULISTA ilman SSID:n asettamista ja KOODAUS LANGATTOMASSA KOKOONPANOSSA. Yhdistäminen SSID-HAKULISTA-menetelmällä on seuraava. 1) Valitse SSID-HAKULISTA kohdassa LANGATON KOKOONPANO VERKKO - VERKON KOKOONPANO. SSID-lista langattomassa verkossa näytetään. 2) Valitse SSID langattomassa verkossa, jonka haluat yhdistää SSID-HAKULISTASSA. Näyttö, jossa voit syöttää koodausavaimen, tulee näkyviin, jos se on suojattu. Syötä koodausavain käyttämällä ohjelmistonäppäimistöä. 3) Kuvake, joka näyttää yhdistetty ( ), näkyy SSID-HAKULISTA-näytössä, kun yhteys on valmis. HUOM! Siirtonopeus saattaa olla alhainen riippuen liitäntäpiste-asetuksista. Jos projektori ja tietokone ovat samassa verkossa (ts. samassa verkko-osoitteessa), voit jättää oletusyhdyskäytävä-kentän tyhjäksi. Kun projektori ja tietokone ovat eri verkoissa, oletusyhdyskäytävä täytyy asettaa. Kysy tarkempaa neuvoa verkonvalvojaltasi. Aseta langaton LAN projektorille seuraamalla verkonvalvojasi ohjeita, kun yhdistät olemassa olevaan verkkoon. Avoin järjestelmä-todennusta käytetään WEP-koodaukselle, ja Jaettu avaintodennusta ei tueta. Todennus liitäntäpisteen kanssa onnistuu, ja katsotaan, että yhteys on muodostettu normaalisti, vaikka laiton koodausavain syötetään Avoin järjestelmä-todennuksen vuoksi, mutta tietoja ei voida oikeasti siirtää. IP-OSOITE, APUVERKON MASKI ja OLETUSPORTTI olisi asetettava etukäteen, kun DHCP on asetettu tilaan POIS. 18

21 2. Verkkoon liittäminen 2.5 Sovellukset Sovellusohjelmiston viimeisin versio voidaan ladata alla olevalta verkkosivulta. Saadaksesi tietoja ios/android Verkkoesitys-ohjelmistosta katso alla olevasta URL:sta lisätietoja ja ladataksesi Christie QuickConnect. [Järjestelmävaatimukset sovelluksille] Sovellus Laitteisto ja ohjelmisto LiveViewer [Windows ] Käyttöjärjestelmä: Windows Vista (Service Pack 1 tai uudempi) Windows 7 Windows 8/8.1 Windows 10 Grafiikkakortti: VGA: 640x480 tai korkeampi (suositeltava XGA: 1024x768) CPU: Pentium 4 (2,8 GHz tai korkeampi) Kiintolevytila: vähintään 100MB 19

22 2. Verkkoon liittäminen [Järjestelmävaatimukset sovelluksille] (jatkuu) Sovellus Christie QuickConnect Laitteisto ja ohjelmisto [ios] ios 6 tai uudempi Projector Image Tool (PJImg) [Android] Android OS 4.0 tai uudempi Käyttöjärjestelmä: Windows Vista Windows 7 Windows 8/8.1 Windows 10 CPU: Pentium 3 (500MHz tai korkeampi) Projector Messenger Tool (PJMessenger) Kiintolevytila: vähintään 20MB Käyttöjärjestelmä: Windows Vista Windows 7 Windows 8/8.1 Windows 10 CPU: Pentium 3 (500MHz tai korkeampi) Kiintolevytila: vähintään 20MB 20

23 2. Verkkoon liittäminen 2.6 VERKKO-valikko Muista, että projektorin väärät verkkoasetukset voivat aiheuttaa ongelmia verkossa. Varmista verkkooperaattoriltasi ennen kuin yhdistät olemassaolevaan hakupisteeseen verkossasi. Valitse VERKKO päävalikosta seuraavia toimintoja varten. Valitse haluamasi kohta / kohdistinpainikkeilla projektorissa tai kaukosäätimessä, ja paina kohdistinpainiketta projektorissa tai kaukosäätimessä, tai ENTER-painiketta kaukosäätimessä säädön suorittamiseksi. Suorita sitten säätö seuraavan taulukon mukaisesti. Katso lisätietoja VERKKO-toiminnosta Verkkotoiminnot. HUOM! Kun käytät langallista LAN:a, valitse ensin, mitä toimintoa käytät, LAN vai HDBaseT, VALINNAT - PALVELU - OHJAUSPÄÄTE - LANGALLI VERKKO-valikossa. (&VALINNAT-valikko Käyttöohje) Laitteen kanssa käytettävää langaton USB-sovitina, jota myydään valinnaisena varusteena, tarvitaan projektorin langattoman verkkotoiminnon käyttämiseen. Älä käytä mitään jatkojohtoa tai laitetta sovittimen liittämisessä projektoriin. Projektori ei salli sekä langattoman että langallisen LAN-yhteyden yhdistämistä samaan verkkoon. Älä aseta samaa verkko-osoitetta langattomalle ja langalliselle LANyhteydelle. Jos et käytä SNTP, sinun täytyy asettaa PÄIVÄYS JA AIKA alkuasennuksen yhteydessä. (&VALINNAT-valikko Käyttöohje) Verkkotoimintoa ei ole saatavissa, kun VALMIUSTILA on asetettu kohtaan SÄÄSTÖ ja projektori on valmiustilassa. Liitä projektori verkkoon sen jälkeen, kun VALMIUSTILA on asetettu kohtaan NORMAALI. (&SÄÄTÖ-valikko Käyttöohje) Langatonta verkkotoimintoa käytettäessä aseta VERKKO - LANGATON VERKKO tilaan PÄÄLLE. 21

24 2. Verkkoon liittäminen Kohta VERKKOTIEDOT Kuvaus Tämän kohteen valinta tuo näkyviin valintaikkunan langattomien ja langallisten LAN-asetusten katselua varten. Käyttämällä / -painikkeita vaihda sivua. Ensimmäinen sivu näyttää langattomat LAN-asetukset. Toinen sivu on langallisille LAN-asetuksille, ja kolmas sivu on yhteiselle asetuskohteelle. Seuraavat tiedot näytetään. LANGATON VERKKO TUNNUSKOODI MUOTO IP-OSOITE APUVERKON MASKI OLETUSPORTTI DNS-PALVELIN MAC-OSOITE SSID SSID-LÄHETYS KOODAUS KANAVA NOPEUS LANGATTOMAT TIEDOT Tunnuskoodi tukee yhteyttä projektorin ja tietokoneen välillä, kun Verkkoesitystä käytetään. Katso lisätietoja kohdasta Verkkoesitys (&78). HUOM! IP-OSOITE, APUVERKON MASKI ja OLETUSPORTTI näyttävät seuraavissa olosuhteissa. (1) Langatonta USB-sovitinta ei ole asetettu projektoriin. (2) DHCP on tilassa PÄÄLLE, ja projektori ei saa osoitetta DHCP-palvelimelta. Ei mitään (tyhjä) näkyy KANAVA- ja NOPEUSkentissä, jos langatonta USB-sovitinta ei ole asetettu. (3) LANGATON VERKKO on asetettu tilaan POIS. Ei mitään (tyhjä) näkyy KANAVA- ja NOPEUSkentissä, jos langatonta USB-sovitinta ei ole asetettu tai LANGATON VERKKO on asetettu tilaan POIS. (jatkuu seuraavalla sivulla) 22

25 2. Verkkoon liittäminen Kohta VERKKOTIEDOT (jatkuu) LANGATTOMAT TIEDOT (jatkuu) Kuvaus Seuraavat tiedot näytetään. TUNNUSKOODI IP-OSOITE APUVERKON MASKI OLETUSPORTTI DNS-PALVELIN MAC-OSOITE Tunnuskoodi mahdollistaa sen, että projektori ja tietokone yhdistetään verkkoon helposti, kun Verkkoesitystä käytetään. Katso lisätietoja kohdasta Verkkoesitys (&78). HUOM! IP-OSOITE, APUVERKON MASKI ja OLETUSPORTTI osoittavat , kun DHCP on PÄÄLLE ja projektori ei saa osoitetta DHCP -palvelimelta. MUU INFORMAATIO Seuraavat tiedot näytetään. PROJEKTORIN NIMI PÄIVÄYS JA AIKA SNTP-PALVELIN AIKAERO LANGATON VERKKO (jatkuu seuraavalla sivulla) PROJEKTORIN NIMI ja SNTP-PALVELIN saattavat näkyä lyhennettyinä, jos ne ovat liian pitkiä. Vaihtaa langaton verkko-toiminnon PÄÄLLE/POIS. PÄÄLLE POIS 23

26 2. Verkkoon liittäminen Kohta Konfiguroi langattoman verkon. Asetusarvot tallennetaan toiminnon "KÄYTÄ" valitsemisen jälkeen. Kuvaus HUOM! Asetusarvoja ei tallenneta, jos valikko katoaa ennen "KÄYTÄ" valitsemista. Varmista, että suoritat toiminnon "KÄYTÄ" asetusten vaihtamisen jälkeen. VERKON KOKOONPANO / LANGATON KOKOONPANO Etsii käytettävissä olevan langattoman verkon ja näyttää SSID-listan. Voit valita yhdistettävän SSID:n listasta. (1) Käytettävissä olevan langattoman verkon SSID näytetään sen jälkeen, kun SSID-HAKULISTA on valittu, ja paina -painiketta. SSID- HAKULISTA HUOM! Langatonta verkkoa, joka käyttää projektorin tukematonta koodausmenetelmää, ei näytetä etsintälistassa. Ad Hoc-verkkolaitetta ei näytetä SSID- HAKULISTASSA. (jatkuu seuraavalla sivulla) 24

27 2. Verkkoon liittäminen Kohta Kuvake Kuvaus Kuvaus Projektoria yhdistetään langattomaan verkkoon. Langaton verkko on koodattu. Radioaallon voimakkuus. VERKON KOKOONPANO / LANGATON KOKOONPANO (jatkuu) SSID- HAKULISTA (jatkuu) (2) Valitse SSID, jonka haluat yhdistää, ja paina - tai ENTER-painiketta. Näyttö, jossa voit syöttää koodausavaimen, tulee näkyviin, jos SSID on suojattu. Syötä merkit käyttämällä ohjelmistonäppäimistöä. Siirrä kohdistin kohtaan OK ja paina -, ENTER - tai -painiketta syöttämisen jälkeen. HUOM! Jos valitset [ÄLÄ NÄYTÄ MERKKEJÄ]-valintaruudun, merkkejä ei näytetä. (jatkuu seuraavalla sivulla) 25

28 2. Verkkoon liittäminen Kohta Kuvaus (3) Alla oleva OSD näytetään, kun yhdistäminen on käynnissä. Muut painikkeet kuin RESET-painike eivät ole käytettävissä, kun yhdistäminen on käynnissä. Yhdistämisprosessi keskeytetään, kun RESET-painiketta painetaan. Alla oleva OSD näytetään, kun yhdistämisprosessi on valmis. : Yhdistäminen onnistui VERKON KOKOONPANO / LANGATON KOKOONPANO (jatkuu) SSID- HAKULISTA (jatkuu) Alla oleva viesti näytetään, kun yhteyttä ei ole muodostettu oikein. : Yhdistäminen epäonnistui : Koodauslukko käytössä HUOM! Koodaus-asetuksia ei voida muuttaa, kun koodauslukko on käytössäverkkoasetukset Langaton kokoonpanossa Projektorin webohjaus (Projektorin web-ohjauksessa). Katso Koodauslukkoa. ( 43) Avoin järjestelmä-todennusta käytetään WEPkoodaukselle, ja Jaettu avain-todennusta ei tueta. Todennus liitäntäpisteen kanssa on onnistunut, ja katsotaan, että yhteys on muodostettu normaalisti, vaikka laiton koodausavain syötetään Avoin järjestelmä-todennuksen vuoksi, mutta tietoja ei voida oikeasti siirtää. (4) Kuvake, joka näyttää yhteystilan ( ), näkyy SSID-HAKULISTA-näytössä, kun yhteys on valmis. (jatkuu seuraavalla sivulla) 26

29 2. Verkkoon liittäminen Kohta Kuvaus SSID- HAKULISTA (jatkuu) VERKON KOKOONPANO / LANGATON KOKOONPANO (jatkuu) MUOTO Tämä toiminto ei ole käytettävissä YKSINKERTAINEN LIITÄNTÄPISTE-tilassa. Vaihtaa YKSINKERTAINEN LIITÄNTÄPISTEin ja INFRASTRUKT välillä. Valitse verkkoyhteysjärjestelmän muoto. Valitse tietokoneesi asetusten mukaisesti. YKSINKERTAINEN LIITÄNTÄPISTE INFRASTRUKT Tallenna asetus painamalla -painiketta. HUOM! Ennen MUODON vaihtamista tehty asetus peruutetaan, jos KÄYTÄ ei valita. Kun MUOTO vaihdetaan, kestää 60 sekuntia siihen, kun langatonta LAN:a voidaan käyttää. Sillä aikaa projektorin toimintanopeus saattaa laskea ja VERKKOTIEDOT eivät ehkä näy oikein. DHCP Konfiguroi, saadaanko IP-osoite automaattisesti vai ei. Kytke DHCP päälle / pois päältä / painikkeilla. PÄÄLLE POIS Tämä toiminto ei ole käytettävissä YKSINKERTAINEN LIITÄNTÄPISTE-tilassa. (jatkuu seuraavalla sivulla) 27

30 2. Verkkoon liittäminen Kohta VERKON KOKOONPANO / LANGATON KOKOONPANO (jatkuu) IP-OSOITE APUVERKON MASKI OLETUSPORTTI DNS- PALVELIN Kuvaus [YKSINKERTAINEN LIITÄNTÄPISTE] Katso tietoja kohdasta "Yhteys Yksinkertainen liitäntäpiste-tilassa". (&16) [INFRASTRUKT] Konfiguroi IP-osoitteen, kun DHCP on pois käytöstä. Syötä IP-OSOITE. Tätä toimintoa voidaan käyttää vain kun DHCP on POIS. [YKSINKERTAINEN LIITÄNTÄPISTE] Täksi asetukseksi on määrätty [INFRASTRUKT] Konfiguroi aliverkon peitteen, kun DHCP on pois käytöstä. Syötä APUVERKON MASKI. Tätä toimintoa voidaan käyttää vain kun DHCP on POIS. Konfiguroi oletusportin, kun DHCP on pois käytöstä. Syötä OLETUSPORTTI-osoite. Tätä toimintoa voidaan käyttää vain kun DHCP on POIS. Tämä toiminto ei ole käytettävissä YKSINKERTAINEN LIITÄNTÄPISTE-tilassa. Konfiguroi DNS-palvelimen osoitteen. Syötä DNS-palvelimen osoite. Tämä toiminto ei ole käytettävissä YKSINKERTAINEN LIITÄNTÄPISTE-tilassa. HUOM! Tätä asetusta ei voida saada automaattisesti. (jatkuu seuraavalla sivulla) 28

31 2. Verkkoon liittäminen Kohta VERKON KOKOONPANO / LANGATON KOKOONPANO (jatkuu) SSID Kuvaus Konfiguroi SSID langattomalle verkolle. [YKSINKERTAINEN LIITÄNTÄPISTE] Syötä SSID käyttämällä ohjelmistonäppäimistöä. Katso kohdasta PROJEKTORIN NIMI (&33), miten ohjelmistonäppäimistöä käytetään. SSID:n oletusasetus Yksinkertainen liitäntäpiste-tilassa on [SimpleAccessPoint]. Vaihda oletusasetus ennen käyttöä päällekkäisyyden välttämiseksi. [INFRASTRUKT] (jatkuu seuraavalla sivulla) Valitse yksi kohdista OLETUS (1~4) ja paina - tai ENTER-painiketta. Kohdan OMA säätö Paina tai ENTER -painiketta kun # 5 OMA valitaan. SSID #5 OMA -valikko ilmestyy näyttöön. Syötä SSID käyttämällä ohjelmistonäppäimistöä. Katso kohdasta PROJEKTORIN NIMI (&33), miten ohjelmistonäppäimistöä käytetään. 29

32 2. Verkkoon liittäminen Kohta VERKON KOKOONPANO / LANGATON KOKOONPANO (jatkuu) SSID- LÄHETYS KOODAUS Kuvaus Konfiguroi SSID-LÄHETYKSEN. Aseta tämä toiminto POIS päältä, kun projektorin SSID:tä ei haluta näyttää tietokoneen langaton yhteyslistassa. Valitse käytettävä koodausmenetelmä. WPA2-PSK(AES) WPA2-PSK(TKIP) OFF WPA-PSK(AES) WEP 64bit WEP 128bit WPA-PSK(TKIP) WEP 64bit ja WEP 128bit ovat käytettävissä vain INFRASTRUKTUURI-tilassa. Koodausavaimen syöttämistä vaaditaan, kun valitaan muu koodausmenetelmä kuin POIS ja painetaan -painiketta. HUOM! WPA2-PSK (AES) suositellaan IEEE802.11n-koodausmenetelmäksi. IEEE802.11n-siirtonopeus saattaa olla hidas, kun kyseessä on muu koodausmenetelmä (WEP, WPA- PSK (TKIP), WPA2-PSK (TKIP)). Vaihda asetus kohtaan AES, jos muu koodaus kuin AES valitaan. Koodausmenetelmä, joka ei kuulu valittuun kohteeseen, ei voi olla käytettävissä. KANAVA Valitse käytettävä langaton LAN-kanava, kun MUOTO (&27) on asetettu tilaan YKSINKERTAINEN LIITÄNTÄPISTE. Kanavat 1-11 ovat käytettävissä. Tallenna asetus painamalla -painiketta. Käytettävissä olevat kanavat vaihtelevat maasta riippuen. (jatkuu seuraavalla sivulla) 30

33 2. Verkkoon liittäminen Kohta Konfiguroi langallisen verkon. Asetusarvot tallennetaan toiminnon KÄYTÄ valitsemisen jälkeen. Kuvaus HUOM! Asetusarvoja ei tallenneta, jos valikko katoaa ennen KÄYTÄ valitsemista. Varmista, että suoritat toiminnon KÄYTÄ asetusten vaihtamisen jälkeen. VERKON KOKOONPANO / LANGALLINEN KOKOONPANO DHCP IP-OSOITE APUVERKON MASKI OLETUSPORTTI DNS- PALVELIN Konfiguroi, saadaanko IP-osoite automaattisesti vai ei. Kytke DHCP päälle / pois päältä / painikkeilla. PÄÄLLE POIS Konfiguroi IP-osoitteen, kun DHCP on pois käytöstä. Syötä IP-OSOITE. Tätä toimintoa voidaan käyttää vain kun DHCP on POIS. Konfiguroi aliverkon peitteen, kun DHCP on pois käytöstä. Syötä APUVERKON MASKI. Tätä toimintoa voidaan käyttää vain kun DHCP on POIS. Konfiguroi oletusportin, kun DHCP on pois käytöstä. Syötä OLETUSPORTTI-osoite. Tätä toimintoa voidaan käyttää vain kun DHCP on POIS. Näyttää DNS-palvelimen osoitteen. Syötä DNS-palvelimen osoite. HUOM! Tätä asetusta ei voida saada automaattisesti. (jatkuu seuraavalla sivulla) 31

34 2. Verkkoon liittäminen Kohta VERKON KOKOONPANO / SNTP ASETUS SNTP- PALVELIN AIKAERO Kuvaus Kun saat ajan verkon kautta, määritä SNTP -palvelin IPosoitteen tai hallinta-alueen nimen avulla. Korkeintaa 255 merkkiä voidaan syöttää hallinta-alueen nimelle. Ne syötetään käyttämällä ohjelmistönäppäimistöä. Katso kohdasta PROJEKTORIN NIMI (&33), miten ohjelmistönäppäimistöä käytetään. HUOM! Aseta aikaero, kun käytät SNTP. Syötä aikaero. Säädä sama aikaero, jonka olet säätänyt tietokoneeseen. Jos et ole varma, kysy neuvoa verkonvalvojalta. Palaa -painikkeella valikkoon AIKAERON säätämisen jälkeen. (jatkuu seuraavalla sivulla) 32

35 2. Verkkoon liittäminen Kohta Kuvaus Mikä tahansa nimi voidaan asettaa projektoriin sen tunnistamiseksi verkossa. VERKON KOKOONPANO / PROJEKTORIN NIMI (jatkuu seuraavalla sivulla) (1) Valitse PROJEKTORIN NIMI ja paina -painiketta. PROJEKTORIN NIMI - valintaikkuna ilmestyy näyttöön. Käytä näkyvää ohjelmistonäppäimistöä syöttääksesi PROJEKTORIN NIMEN. POISTA : Poistaa yhden merkin. TYHJENNÄ KAIKKI: Poistaa kaikki merkit. PERUUTA : Menee takaisin verkossa-valikkoon syötettyjen merkkien hylkäämisen jälkeen. OK : Menee takaisin verkossa-valikkoon syötettyjen merkkien tallentamisen jälkeen. (2) Senhetkinen PROJEKTORIN NIMI näkyy ikkunan 3 ensimmäisellä rivillä. Oletusasetuksena on tietty projektorin nimi. Käytä ENTER- tai -painikkeita merkkien valitsemiseksi ja syöttämiseksi. Poistaaksesi 1 merkin kerrallaan, paina RESET-painiketta tai paina ja -painiketta samaan aikaan. Samoin jos liikutat kohdistinpainiketta näytöllä kohtaan POISTA tai TYHJENNÄ KAIKKI, ja painat sitten ENTER- tai -painiketta, 1 kirjainmerkki tai kaikki kirjainmerkit poistetaan. PROJEKTORIN NIMI voi koostua 64 kirjaimesta. (3) Jo annetun merkin voi muuttaa siirtämällä kohdistin yhdelle 3 ensimmäisestä rivistä ja liikuttamalla kohdistinta muutettavan merkin kohdalle. Kun painat ENTER- tai -painikkeita, merkki valitaan. Noudata sitten samaa menettelytapaa kuin yllä kohdassa (2) on kuvattu. (4) Kun teksti on kirjoitettu, siirrä osoitinta näytöllä kohtaan OK ja paina, ENTER- tai -painiketta. Jos haluat palata aikaisempaan PROJEKTORIN NIMI muutoksia tallentamatta, siirrä kohdistinnäppäintä näytössä kohtaan PERUUTA ja paina sitten, ENTER- tai -painikkeita. 33

36 2. Verkkoon liittäminen Kohta Kuvaus Tämän kohdan valinta tuo MINUN KUVANI-valikon näkyviin. Käytä sovellusta kuvatietojen siirtämiseen. Voit ladata työkalun verkkosivustolta. Katso kohtaa 5. Minun kuvani-toiminto (&82) lisätietoja varten MI- NUN KUVASTA. Valitse pysähtyneen kuvan kohde MINUN KUVALLA ja -painikkeella tai ENTER-painikkeella näyttääksesi kuvan. Kohdetta, johon ei ole talletettu kuvaa, ei voida valita. Kunkin kuvan nimi esitetään näytössä korkeintaan 16 merkin MINUN KUVANI pituisena. Näkyvän kuvan vaihtaminen Käytä / painikkeita. Paluu valikkoon Palataksesi valikkoon paina painiketta kaukosäätimestä. Näytettävän kuvan ja sen projektorissa olevan lähdetiedoston poistaminen. (1) Paina RESET-painiketta kaukosäätimessä, kun kuvaa näytetään, näin MINUN KUVANI - POISTA -valikko tulee näkyviin. (2) Suorita tyhjennys painamalla. Lopeta tyhjennys painamalla. (jatkuu seuraavalla sivulla) 34

37 2. Verkkoon liittäminen Item ULKOINEN HALLINTA AMX D.D. (AMX Device Discovery) CRESTRON EXTRON Description Käytä / painikkeita kääntääksesi AMX Device Discoveryn päälle/pois. PÄÄLLE POIS Kun PÄÄLLE valitaan, samaan verkkoon liitetyt AMX:n ohjaimet voivat tunnistaa projektorin. Käy AMX:n verkkosivuilla AMX Device Discoveryn lisätietoja varten. URL: Käytä / painikkeita kääntääksesi Crestron Connected TM päälle/pois. PÄÄLLE POIS Kun PÄÄLLE valitaan, projektorin hallinta ja ohjaus voidaan suorittaa käyttämällä samaan verkkoon yhdistetyn Crestronin ohjaimia. Saadaksesi lisätietoja kohteesta Crestron Connected TM käy seuraavalla verkkosivulla. URL: Käytä / painikkeita kääntääksesi Extron päälle/pois. PÄÄLLE POIS Kun PÄÄLLE valitaan, HDBaseT:n välityksellä yhdistetyn Extronin ohjaimet voivat havaita projektorin. Saadaksesi lisätietoja kohteesta Extron käy seuraavalla verkkosivulla. URL: HUOM! Tämä kohde on käytössä vain, kun HDBaseT valitaan VALINNAT - PALVELU - OHJAUSPÄÄTE - LANGALLI VERKOSSA. (&VALINNAT-valikko Käyttöohje) (jatkuu seuraavalla sivulla) 35

38 2. Verkkoon liittäminen Kohta MUUT TOIMINNAT (jatkuu seuraavalla sivulla) Kuvaus Verkkoesityksen käyttämiseksi vaaditan käyttöoikeudellinen sovellus. Se voidaan asentaa mukana toimitetulta ohjelma-cd:ltä. Voit myös ladata uusimman version ja tarvittavat tiedot Christie-sivustolta. Katso kohtaa 4. Verkkoesitys (&78) Verkkoesityksen lisätietoja varten. LOPETA ESITTÄJÄTILA MONI-PC- TILA Jos asetat tietokoneen esittäjätilaan kun sen kuva projisoidaan, tietokone käyttää projektoria ja pääsy muilta tietokoneista on estetty. Tällä toiminnolla voit sulkea esittäjätilan ja antaa muiden tietokoneiden käyttää projektoria. Voit näyttää valintaikkunan valitsemalla tämän kohteen. Valitse OK painamalla painiketta valintaikkunassa. Esittäjätila peruutetaan ja viesti näyttää tuloksen. Jos valitset yhden tai useampia tietokoneita Moni-PCtilaan ja lähetät kuvat projektoriin, voit valita näytön tilan projektorissa kahdesta vaihtoehdosta alla. - Yhden PC:n tila: näyttää valitun tietokoneen kuvan koko näytön kokoisena. - Moni-PC-tila: näyttää enintään neljästä tietokoneesta lähetetyt kuvat neljään osaan jaetulla näytöllä. Voit näyttää valintaikkunan valitsemalla tämän kohteen. Voit vaihtaa näytön tilan käyttämällä valintaikkunaa seuraavasti. Voit siirtyä Moni-PC-tilasta Yhden PC:n tilaan valitsemalla tietokoneen valintaikkunasta / / / painikkeilla ja painamalla ENTER- tai -painiketta. Paina painiketta valitaksesi OK ja paina ENTER- tai näkyy koko näytön kokoisena. (jatkuu seuraavalla sivulla) -painiketta uudelleen. Valitun tietokoneen kuva 36

39 2. Verkkoon liittäminen Kohta MUUT TOIMINNAT (jatkuu) MONI-PC- TILA (jatkuu) NÄYTÄ KÄYTTÄJÄTUNNUS Kuvaus Voit siirtyä Yhden PC:n tilasta Moni-PC-tilaan valitsemalla valintaikkunasta OK painikkeella ja painamalla ENTER- tai -painiketta. Näytön tila on muuttunut. Valitun tietokoneen esittäjätila on voimassa kun näytön tilaksi on muutettu Yhden PC:n tila. Lisäksi esittäjätila ei toimi kun näytön tilaksi muuttuu Moni-PC-tila riippumatta tietokoneiden asetuksista. Tämän kohdan valinta tuo käyttäjänimen näkyviin. Tämän toiminnon avulla voit tunnistaa tietokoneen, josta nykyinen kuva lähetetään. 37

40 3. Verkonhallinta 3. Verkonhallinta Voit säätää tai käyttää projektoria verkon avulla samaan verkkoon liitetyn tietokoneen verkkoselaimella. Projektorin web-ohjaus Voit hallita projektoria, hallita statusta kuten lamppuikää, ja asettaa sähköpostin tai aikataulun jne. Projektorin web-ohjaus (Projektorin web-ohjauksessa). Suositeltu verkkoselain Internet Explorer 9/ 10/ 11 HUOM! Muut kuin suositellut verkkoselaimet eivät ehkä toimi. Jos JavaScript ei ole käytössä verkkoselaimesi asetuksissa, tulee JavaScript aktivoida projektorin Internet-sivujen käyttämiseksi oikein. Katso lisätietoja verkkoselaimesi Help-tiedostoista JavaScriptin aktivointia varten. Kaikkien verkkoselaimen päivitysten toteuttaminen on suositeltavaa. Jos tietoja siirretään samanaikaisesti langattoman ja langallisen LAN:in kautta, projektori ei ehkä käsittele tietoja oikein. Crestron e-control Crestron e-control on hallintarajapinta, joka käyttää Crestron Electronics, Inc:n tarjoamaa verkkoselainta. Crestron e-control voi hallita ja tarkkailla projektoria. (jatkuu seuraavalla sivulla) 38

41 3. Verkonhallinta HUOM! Crestron e-control luodaan käyttämällä Flash :iä. Adobe Flash Player on asennettava tietokoneeseen, jotta voit käyttää Crestron e-control :ia. Crestron e-control ei näytetä verkkoselaimessa, joka ei tue Flash. Missä tahansa seuraavista tapauksista valintaikkuna ei tule näkyviin, mutta projektorin web-ohjauksen sisäänkirjautumisikkuna näkyy. - Verkkoasetukset - Muu asetus - Crestron e-control on Poista käytöstä (&46) - Verkkoasetukset - Yleinen asetus - Crestron on POIS (&43) - VERKKO-valikko - ULKOINEN HALLINTA - Crestron on POIS (&35) Katso lisätietoja seuraavassa esitetystä projektorin konfigurointia ja valvontaa varten verkkoselaimen avulla. Varmista, että tietokone ja projektori on kytketty verkon kautta ja avaa verkkoselain. Syötä projektorin IP-osoite verkkoselaimen URL-laatikkoon seuraavan esimerkin mukaisesti ja paina Enter-näppäintä tai -painiketta. Esimerkki: Jos projektorin IP-osoitteeksi on asetettu : Näppäile selaimen osoitepalkkiin ja paina sitten Enter -näppäintä tai napsauta -painiketta. Jos oikea URL on syötetty ja projektori ja tietokone on liitetty asianmukaisesti samaan verkkoon, valintaikkuna tulee näkyviin. HUOM! Älä ohjaa projektoria projektorin ohjausvalikolla tai kaukosäätimellä ja Verkonhallinnan kautta samaan aikaan. Se saattaa aiheuttaa toiminnallisia virheitä projektorissa. Projektorin web-ohjauksen kieli on sama kuin projektorin OSD:n. Jos haluat muuttaa kielen, projektorin kuvaruutunäytön kieli on muutettava. (&KUVARUUTU-valikko Käyttöohje) 39

42 3. Verkonhallinta 3.1 Projektorin web-ohjaus Sisäänkirjautuminen Voit käyttää Projektorin web-ohjaus -toimintoa kirjautumalla sisään käyttäjänimelläsi ja salasanallasi. Alla on käyttäjänimen ja salasanan oletusasetukset. Käyttäjänimi Salasana Administrator <tyhjä> Sisäänkirjautumisikkuna Anna käyttäjäntunnus ja salasana, ja napsauta [OK]. Seuraava näyttö näkyy kun kirjautuminen onnistuu. Päävalikko Napsauta haluttua toimintoa tai konfigurointikohdetta päävalikossa. 40

43 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Verkkotiedot Näyttää projektorin sen hetkiset verkon kofigurointiasetukset. Kohta Yleiset tiedot Projektorin nimi Langattomat tiedot Langaton verkko Muoto DHCP IP-osoite Aliverkon peite Oletusyhdyskäytävä DNS-palvelimen osoite MAC-osoite SSID SSID-lähetys Koodaus Kanava Nopeus Langalliset tiedot DHCP IP-osoite Aliverkon peite Oletusyhdyskäytävä DNS-palvelimen osoite MAC-osoite Kuvaus Näyttää langattoman ja langallisen LAN-yhteyden yhteiset tiedot. Näyttää projektorin nimiasetukset. Näyttää langattoman LAN-yhteyden nykyiset asetukset. Näyttää langattoman verkon PÄÄLLE/POIS-tilan. Näyttää langattoman LAN-yhteyden tilan. Näyttää DHCP-asetuksen. Näyttää senhetkisen IP-osoitteen. Näyttää apuverkon maskin. Näyttää oletusportin. Näyttää DNS-palvelimen osoitteen. Näyttää MAC-osoitteen. Näyttää projektorissa käytetyn SSID:n. Näyttää projektorissa käytetyn SSID-lähetys:n. Näyttää tiedonsalausasetuksen. Näyttää langattomalle LAN-yhteydelle käytettävän kanavan. Näyttää nykyisen langattoman LAN:in lähetysnopeuden. Näyttää nykyisen langallisen LAN-yhteyden asetukset. Näyttää DHCP-asetuksen. Näyttää senhetkisen IP-osoitteen. Näyttää apuverkon maskin. Näyttää oletusportin. Näyttää DNS-palvelimen osoitteen. Näyttää MAC-osoitteen. 41

44 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Verkkoasetukset Näyttää ja konfiguroi verkkoasetukset. Kohta Yleiset asetukset Langaton verkko Projektorin nimi syslocation (SNMP) syscontact (SNMP) AMX D.D. (AMX Device Discovery) Kuvaus Konfiguroi langattoman ja langallisen LAN:in yhteiset asetukset. Vaihtaa langaton verkko-toiminnon PÄÄLLE/POIS. Konfiguroi projektorin nimen. Projektorin nimi voi olla korkeintaan 64 alfanumeerisen merkin pituinen. Vain aakkosia, numeroita ja seuraavia symboleja voi }~ ja välilyönti Oletusasetuksena on tietty projektorin nimi. Konfiguroi sijainnin, johon viitataan kun käytetään SNMP:tä. syslocation voi olla korkeintaan 255 alfanumeerisen merkin pituinen. Vain numeroita '0-9' ja aakkosia 'a-z, 'A-Z' voi käyttää. Konfiguroi yhteystiedot, joihin viitataan kun käytetään SNMP:tä. syscontact voi olla korkeintaan 255 alfanumeerisen merkin pituinen. Vain numeroita '0-9' ja aakkosia 'a-z, 'A-Z' voi käyttää. Määrittää AMX Device Discoveryn asetukset, joissa projektori tunnistetaan samaan verkkoon liitetyistä AMX-ohjaimista. Käy AMX:n verkkosivuilla AMX Device Discoveryn lisätietoja varten. URL: (jatkuu seuraavalla sivulla) 42

45 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Verkkoasetukset (jatkuu) Kohta Yleiset asetukset (jatkuu) Crestron Extron Kuvaus Konfiguroi langattoman ja langallisen LAN:in yhteiset asetukset. Konfiguroi Crestron-asetuksen, jotta tunnistettaisiin projektori samaan verkkoon yhdistetyn Crestronin ohjaimista. Saadaksesi lisätietoja Crestronista käy Crestronin verkkosivulla. URL: Konfiguroi Extron-asetuksen, jotta tunnistettaisiin projektori Extronin, joka on yhdistetty samaan verkkoon HDBaseT TM -portin välityksellä, ohjaimista. Saadaksesi lisätietoja Extronista käy Extronin verkkosivulla. URL: HUOM! Tämä kohde on käytössä vain, kun HDBaseT valitaan VALINNAT - PALVELU - OHJAUSPÄÄTE - LANGALLI VERKOSSA. (&VALINNAT-valikko Käyttöohje) Langaton kokoonpano Muoto Koodauslukko Konfiguroi langattoman LAN:in asetukset. Valitse Yksinkertainen liitäntäpiste tai Infrastructure. HUOM! Kun MUOTO vaihdetaan, kestää 60 sekuntia siihen, kun langatonta LAN:a voidaan käyttää. Sillä aikaa projektorin toimintanopeus saattaa laskea ja VERKKOTIEDOT eivät ehkä näy oikein. Sallii tai estää seuraavien langattomaan yhteyteen liittyvien asetusten muutokset. Muoto SSID SSID-lähetys Koodaus Koodausavain (WEP-avain, WPA-salalause) Kun Koodauslukko on asetettu PÄÄLLE, näitä asetuksia ei voida vaihtaz projektorin valikon avulla. HUOM! Jos Koodauslukko on tilassa PÄÄLLE, langaton yhdistäminen suoritetaan vain, kun se voidaan tehdä vaihtamatta nykyisiä asetuksia. (jatkuu seuraavalla sivulla) 43

46 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Verkkoasetukset (jatkuu) Kohta Kuvaus Langaton kokoonpano Konfiguroi langattoman LAN:in asetukset. (jatkuu) Yksinkertaisen liitäntäpisteen Konfiguroi Yksinkertainen liitäntäpiste-tilan. asetukset IP-määritykset Konfiguroi verkkoasetukset. IP-osoite Konfiguroi IP-osoite. Aliverkon peite Projektorin apuverkon maskiksi on määrätty Syötä SSID. Annettavassa tiedossa voi olla korkeintaan 32 merkkiä. Vain aakkosia, numeroita ja seuraavia symboleja voi käyttää.!"#$%&'()*+,-./:;<=>?@[\]^_`{ }~ ja välilyönti SSID SSID:n oletusasetus Yksinkertainen liitäntäpiste-tilassa on [SimpleAccessPoint]. Vaihda oletusasetus ennen käyttöä päällekkäisyyden välttämiseksi. Valitse SSID-lähetys. SSID-lähetys Aseta tämä toiminto POIS päältä, kun projektorin SSID:tä ei haluta näyttää tietokoneen langaton yhteys-listassa. Koodaus Valitsee tiedon koodausmenetelmän. Anna WPA-salalauseen. Käytettävä määrä merkkejä on Vain aakkosia, WPA-salalause numeroita ja seuraavia symboleja voi käyttää.!"#$%&'()*+,-./:;<=>?@[\]^_`{ }~ ja välilyönti Valitse väliltä 1-11 Yksinkertainen liitäntäpiste-muodossa käytettävä kanava. Kanava HUOM! Kanavat vaihtelevat maasta riippuen. Lisäksi maasta tai alueesta riippuen saatetaan vaatia sellaisen langattoman verkkokortin käyttöä, joka vastaa vastaavan maan tai alueen standardeja. (jatkuu seuraavalla sivulla) 44

47 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Verkkoasetukset (jatkuu) Kohta Kuvaus Langaton kokoonpano (jatkuu) Konfiguroi langattoman LAN:in asetukset. Infrastruktuuriasetukset Konfiguroi Infrastruktuuri-tilan. IP-määritykset Konfiguroi verkkoasetukset. DHCP PÄÄLLE Ottaa DHCP:n käyttöön. DHCP POIS Poistaa DHCP:n käytöstä. IP-osoite Konfiguroi IP-osoitteen, kun DHCP ei ole käytössä. Aliverkon peite Konfiguroi apuverkon maskin, kun DHCP ei ole käytössä. Oletusyhdyskäytävä Konfiguroi oletusportin, kun DHCP ei ole käytössä. DNS-palvelimen osoite Konfiguroi DNS-palvelimen osoitteen. Valitse SSID listasta. Jos haluat asettaa oman SSID:n, valitse [Oma], ja kirjoita SSID sitten oma SSID alla olevia ohjeita seuraten. Annettavassa tiedossa voi olla korkeintaan 32 merkkiä. Vain aakkosia, numeroita ja seuraavia symboleja voi käyttää.!"#$%&'()*+,-./:;<=>?@[\]^_`{ }~ ja välilyönti Koodaus Valitsee tiedon koodausmenetelmän. Syötä WEP-avain. Syötä WEP-avain joko ASCII- tai heksadesimaalimerkeillä. Avaimen pituus on määritetty seuraavasti WEP:in ja WEP-avain merkkiformaattien mukaan. Koodaus ASCII-merkit HEX-numerot WEP 64bit 5 merkit 10 merkit WEP 128bit 13 merkit 26 merkit Anna WPA-salalauseen. WPA-salalause Käytettävä määrä merkkejä on Vain aakkosia, numeroita ja seuraavia symboleja voi käyttää.!"#$%&'()*+,-./:;<=>?@[\]^_`{ }~ ja välilyönti (jatkuu seuraavalla sivulla) 45

48 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Verkkoasetukset (jatkuu) Kohta Langallinen kokoonpano IP-määritykset DHCP PÄÄLLE DHCP POIS IP-osoite Kuvaus Konfiguroi langallisen LAN:in asetukset. Konfiguroi verkkoasetukset. Ottaa DHCP:n käyttöön. Poistaa DHCP:n käytöstä. Konfiguroi IP-osoitteen, kun DHCP ei ole käytössä. Aliverkon peite Konfiguroi apuverkon maskin, kun DHCP ei ole käytössä. Oletusyhdyskäytävä DNS-palvelimen osoite Muut asetukset Crestron e-control Konfiguroi oletusportin, kun DHCP ei ole käytössä. Konfiguroi DNS-palvelimen osoitteen. Konfiguroi muut verkkoasetukset. Määritä, käytetäänkö Crestron e-control :ia. Jos valitset Ei käytössä, ei valintaikkuna vaan Projektorin web-ohjaus (Projektorin web-ohjauksen) sisäänkirjautumisikkuna tulee näkyviin ensin. Napsauta [Käytä] painiketta ja tallenna asetukset. HUOM! Uudet konfigurointiasetukset otetaan käyttöön silloin, kun verkkoliitäntä kytketään uudelleen. Kun konfigurointiasetuksia muutetaan, tulee verkkoliitäntä käynnistää uudelleen. Verkkoliitäntä voidaan käynnistää uudelleen kohdasta Verkon uudelleenkäynnistäminen päävalikossa. (&67) Jos liität projektorin olemassa olevaan verkkoon, kysy neuvoa verkkohallinnasta ennen palvelimen osoitteen asetusta. WEP-avain, WPA-salalauseke ja SSID -asetukset eivät asetu, jos käytetään vääriä merkkejä. Projektori ei salli sekä langattoman että langallisen LAN-yhteyden yhdistämistä samaan verkkoon. Älä aseta samaa verkko-osoitetta langattomalle ja langalliselle LAN-yhteydelle. 46

49 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Portin asetukset Näyttää ja konfiguroi viestintäportin asetukset. Kohta Verkonhallintaportti 1 (Portti: 23) Portti auki Todennus Verkonhallintaportti 2 (Portti:9715) Portti auki Todennus PJLink TM -portti (Portti:4352) Portti auki Todennus MINUN KUVANI -portti (Portti:9716) Portti auki Todennus Messengerin portti (Portti:9719) Portti auki Todennus Kuvaus Konfiguroi komentoportin 1 (Port:23). Napsauta [Käytössä] tarkistusruutua portin 23 käyttämiseksi. Napsauta [Käytössä] tarkistusruutua kun tälle portille tarvitaan todentamista. Konfiguroi komentoportin 2 (Port:9715). Napsauta [Käytössä] tarkistusruutua portin 9715 käyttämiseksi. Napsauta [Käytössä] tarkistusruutua kun tälle portille tarvitaan todentamista. Määrittää PJLink TM -portin (portti 4352). Tee rasti [Käytössä] ruutuun portin 4352 käyttämistä varten. Tee rasti [Käytössä] ruutuun, jos tälle portille halutaan oikeaksi todistaminen. Säätää Minun kuvani -portin (portti 9716). Tee rasti [Käytössä] ruutuun portin 9716 käyttämistä varten. Tee rasti [Käytössä] ruutuun, jos tälle portille halutaan oikeaksi todistaminen. Määrittää Viestit-portin (portti 9719). Tee rasti [Käytössä] ruutuun portin 9719 käyttämistä varten. Tee rasti [Käytössä] ruutuun, jos tälle portille halutaan oikeaksi todistaminen. (jatkuu seuraavalla sivulla) 47
