Toimikortinlukija CT820i

Transkriptio

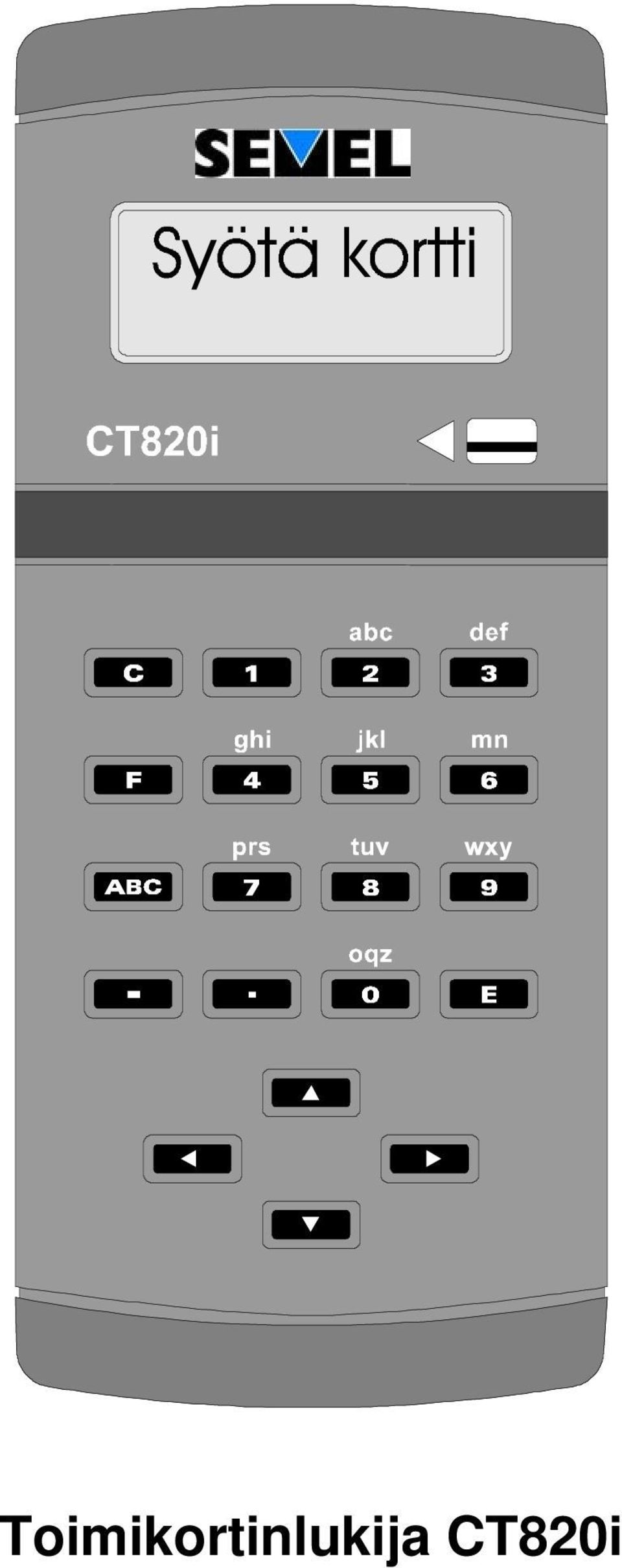

1 Toimikortinlukija CT820i

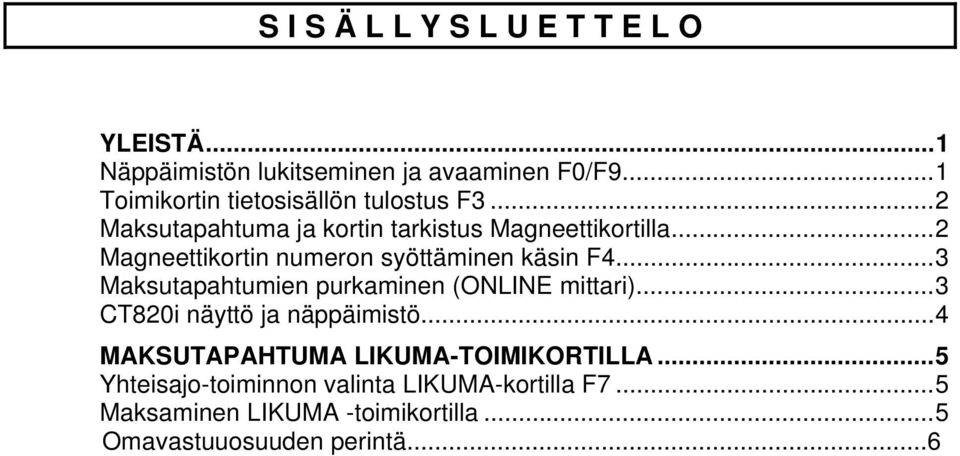

2 S I S Ä L L Y S L U E T T E L O YLEISTÄ...1 Näppäimistön lukitseminen ja avaaminen F0/F9...1 Toimikortin tietosisällön tulostus F3...2 Maksutapahtuma ja kortin tarkistus Magneettikortilla...2 Magneettikortin numeron syöttäminen käsin F4...3 Maksutapahtumien purkaminen (ONLINE mittari)...3 CT820i näyttö ja näppäimistö...4 MAKSUTAPAHTUMA LIKUMA-TOIMIKORTILLA...5 Yhteisajo-toiminnon valinta LIKUMA-kortilla F7...5 Maksaminen LIKUMA -toimikortilla...5 Omavastuuosuuden perintä...6

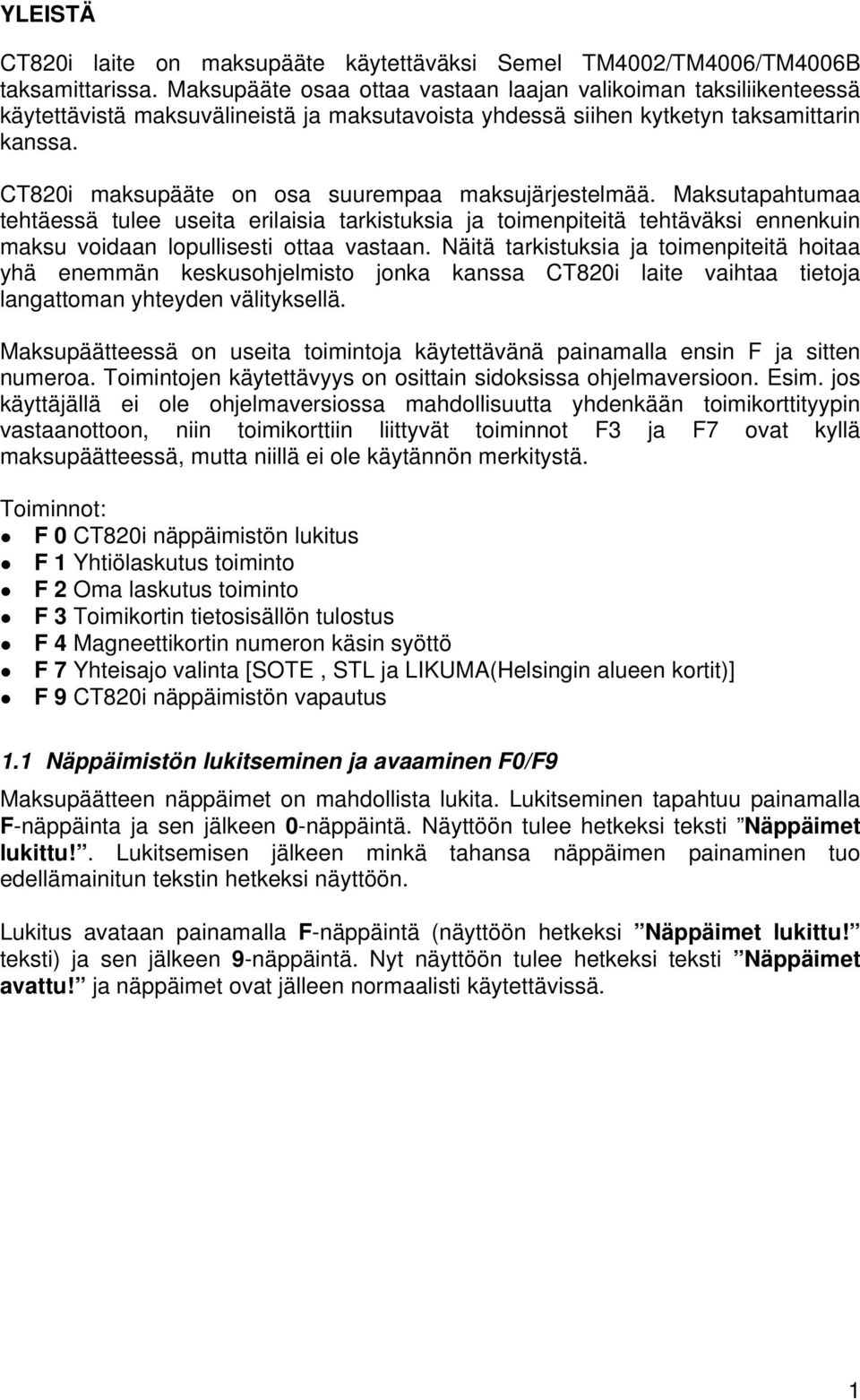

3 YLEISTÄ CT820i laite on maksupääte käytettäväksi Semel TM4002/TM4006/TM4006B taksamittarissa. Maksupääte osaa ottaa vastaan laajan valikoiman taksiliikenteessä käytettävistä maksuvälineistä ja maksutavoista yhdessä siihen kytketyn taksamittarin kanssa. CT820i maksupääte on osa suurempaa maksujärjestelmää. Maksutapahtumaa tehtäessä tulee useita erilaisia tarkistuksia ja toimenpiteitä tehtäväksi ennenkuin maksu voidaan lopullisesti ottaa vastaan. Näitä tarkistuksia ja toimenpiteitä hoitaa yhä enemmän keskusohjelmisto jonka kanssa CT820i laite vaihtaa tietoja langattoman yhteyden välityksellä. Maksupäätteessä on useita toimintoja käytettävänä painamalla ensin F ja sitten numeroa. Toimintojen käytettävyys on osittain sidoksissa ohjelmaversioon. Esim. jos käyttäjällä ei ole ohjelmaversiossa mahdollisuutta yhdenkään toimikorttityypin vastaanottoon, niin toimikorttiin liittyvät toiminnot F3 ja F7 ovat kyllä maksupäätteessä, mutta niillä ei ole käytännön merkitystä. Toiminnot: F 0 CT820i näppäimistön lukitus F 1 Yhtiölaskutus toiminto F 2 Oma laskutus toiminto F 3 Toimikortin tietosisällön tulostus F 4 Magneettikortin numeron käsin syöttö F 7 Yhteisajo valinta [SOTE, STL ja LIKUMA(Helsingin alueen kortit)] F 9 CT820i näppäimistön vapautus 1.1 Näppäimistön lukitseminen ja avaaminen F0/F9 Maksupäätteen näppäimet on mahdollista lukita. Lukitseminen tapahtuu painamalla F-näppäinta ja sen jälkeen 0-näppäintä. Näyttöön tulee hetkeksi teksti Näppäimet lukittu!. Lukitsemisen jälkeen minkä tahansa näppäimen painaminen tuo edellämainitun tekstin hetkeksi näyttöön. Lukitus avataan painamalla F-näppäintä (näyttöön hetkeksi Näppäimet lukittu! teksti) ja sen jälkeen 9-näppäintä. Nyt näyttöön tulee hetkeksi teksti Näppäimet avattu! ja näppäimet ovat jälleen normaalisti käytettävissä. 1

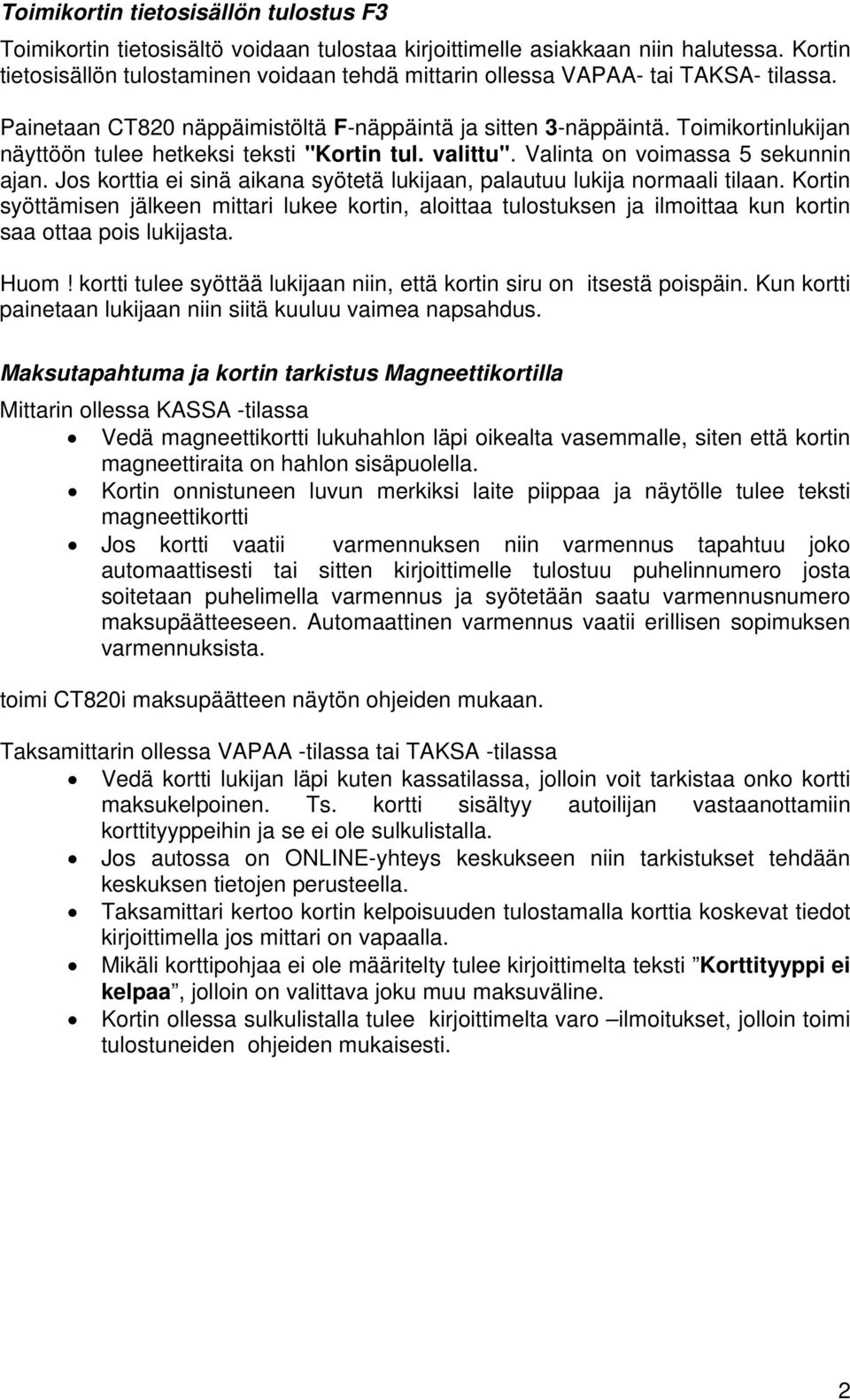

4 Toimikortin tietosisällön tulostus F3 Toimikortin tietosisältö voidaan tulostaa kirjoittimelle asiakkaan niin halutessa. Kortin tietosisällön tulostaminen voidaan tehdä mittarin ollessa VAPAA- tai TAKSA- tilassa. Painetaan CT820 näppäimistöltä F-näppäintä ja sitten 3-näppäintä. Toimikortinlukijan näyttöön tulee hetkeksi teksti "Kortin tul. valittu". Valinta on voimassa 5 sekunnin ajan. Jos korttia ei sinä aikana syötetä lukijaan, palautuu lukija normaali tilaan. Kortin syöttämisen jälkeen mittari lukee kortin, aloittaa tulostuksen ja ilmoittaa kun kortin saa ottaa pois lukijasta. Huom! kortti tulee syöttää lukijaan niin, että kortin siru on itsestä poispäin. Kun kortti painetaan lukijaan niin siitä kuuluu vaimea napsahdus. Maksutapahtuma ja kortin tarkistus Magneettikortilla Mittarin ollessa KASSA -tilassa Vedä magneettikortti lukuhahlon läpi oikealta vasemmalle, siten että kortin magneettiraita on hahlon sisäpuolella. Kortin onnistuneen luvun merkiksi laite piippaa ja näytölle tulee teksti magneettikortti Jos kortti vaatii varmennuksen niin varmennus tapahtuu joko automaattisesti tai sitten kirjoittimelle tulostuu puhelinnumero josta soitetaan puhelimella varmennus ja syötetään saatu varmennusnumero maksupäätteeseen. Automaattinen varmennus vaatii erillisen sopimuksen varmennuksista. toimi CT820i maksupäätteen näytön ohjeiden mukaan. Taksamittarin ollessa VAPAA -tilassa tai TAKSA -tilassa Vedä kortti lukijan läpi kuten kassatilassa, jolloin voit tarkistaa onko kortti maksukelpoinen. Ts. kortti sisältyy autoilijan vastaanottamiin korttityyppeihin ja se ei ole sulkulistalla. Jos autossa on ONLINE-yhteys keskukseen niin tarkistukset tehdään keskuksen tietojen perusteella. Taksamittari kertoo kortin kelpoisuuden tulostamalla korttia koskevat tiedot kirjoittimella jos mittari on vapaalla. Mikäli korttipohjaa ei ole määritelty tulee kirjoittimelta teksti Korttityyppi ei kelpaa, jolloin on valittava joku muu maksuväline. Kortin ollessa sulkulistalla tulee kirjoittimelta varo ilmoitukset, jolloin toimi tulostuneiden ohjeiden mukaisesti. 2

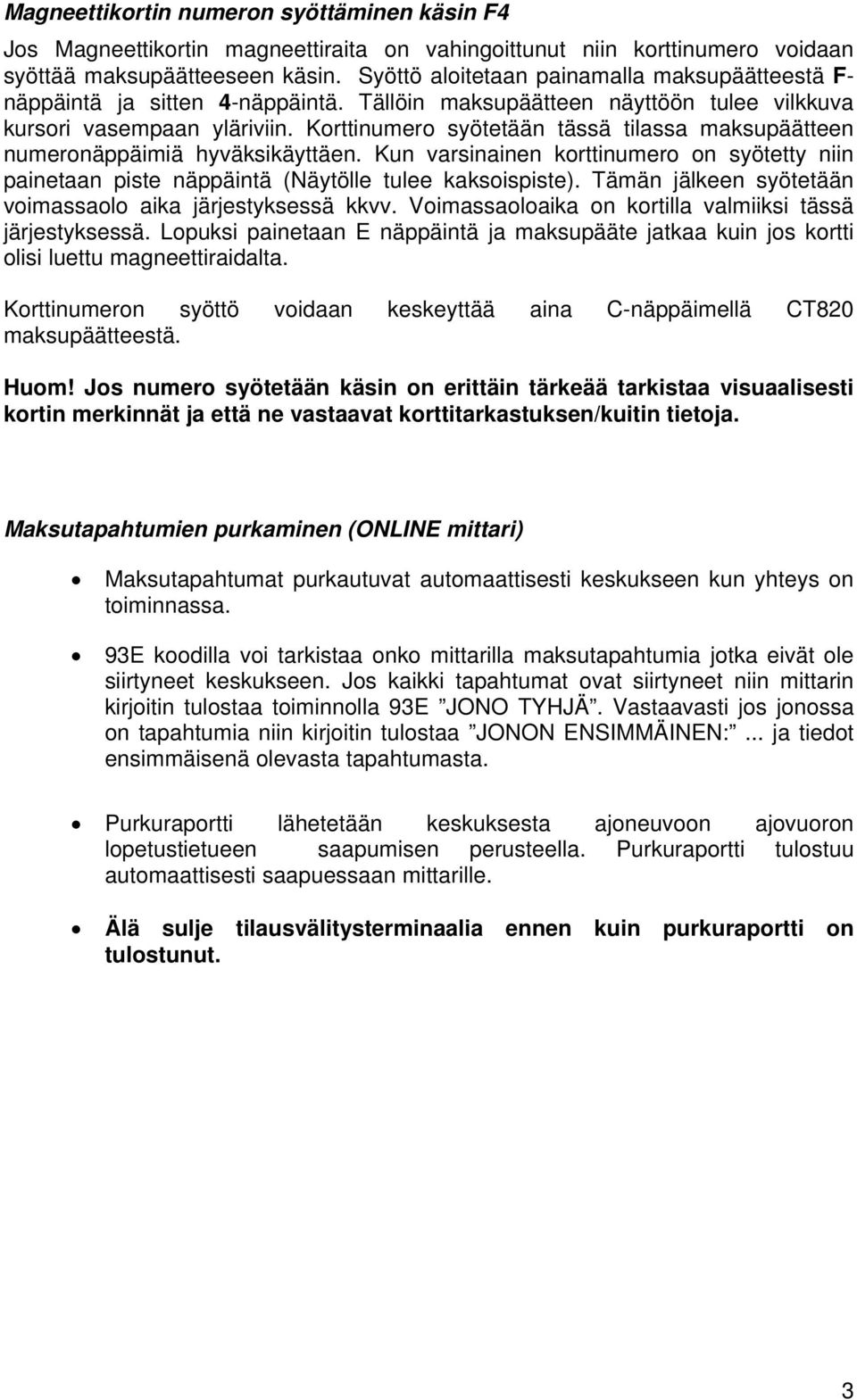

5 Magneettikortin numeron syöttäminen käsin F4 Jos Magneettikortin magneettiraita on vahingoittunut niin korttinumero voidaan syöttää maksupäätteeseen käsin. Syöttö aloitetaan painamalla maksupäätteestä F- näppäintä ja sitten 4-näppäintä. Tällöin maksupäätteen näyttöön tulee vilkkuva kursori vasempaan yläriviin. Korttinumero syötetään tässä tilassa maksupäätteen numeronäppäimiä hyväksikäyttäen. Kun varsinainen korttinumero on syötetty niin painetaan piste näppäintä (Näytölle tulee kaksoispiste). Tämän jälkeen syötetään voimassaolo aika järjestyksessä kkvv. Voimassaoloaika on kortilla valmiiksi tässä järjestyksessä. Lopuksi painetaan E näppäintä ja maksupääte jatkaa kuin jos kortti olisi luettu magneettiraidalta. Korttinumeron syöttö voidaan keskeyttää aina C-näppäimellä CT820 maksupäätteestä. Huom! Jos numero syötetään käsin on erittäin tärkeää tarkistaa visuaalisesti kortin merkinnät ja että ne vastaavat korttitarkastuksen/kuitin tietoja. Maksutapahtumien purkaminen (ONLINE mittari) Maksutapahtumat purkautuvat automaattisesti keskukseen kun yhteys on toiminnassa. 93E koodilla voi tarkistaa onko mittarilla maksutapahtumia jotka eivät ole siirtyneet keskukseen. Jos kaikki tapahtumat ovat siirtyneet niin mittarin kirjoitin tulostaa toiminnolla 93E JONO TYHJÄ. Vastaavasti jos jonossa on tapahtumia niin kirjoitin tulostaa JONON ENSIMMÄINEN:... ja tiedot ensimmäisenä olevasta tapahtumasta. Purkuraportti lähetetään keskuksesta ajoneuvoon ajovuoron lopetustietueen saapumisen perusteella. Purkuraportti tulostuu automaattisesti saapuessaan mittarille. Älä sulje tilausvälitysterminaalia ennen kuin purkuraportti on tulostunut. 3

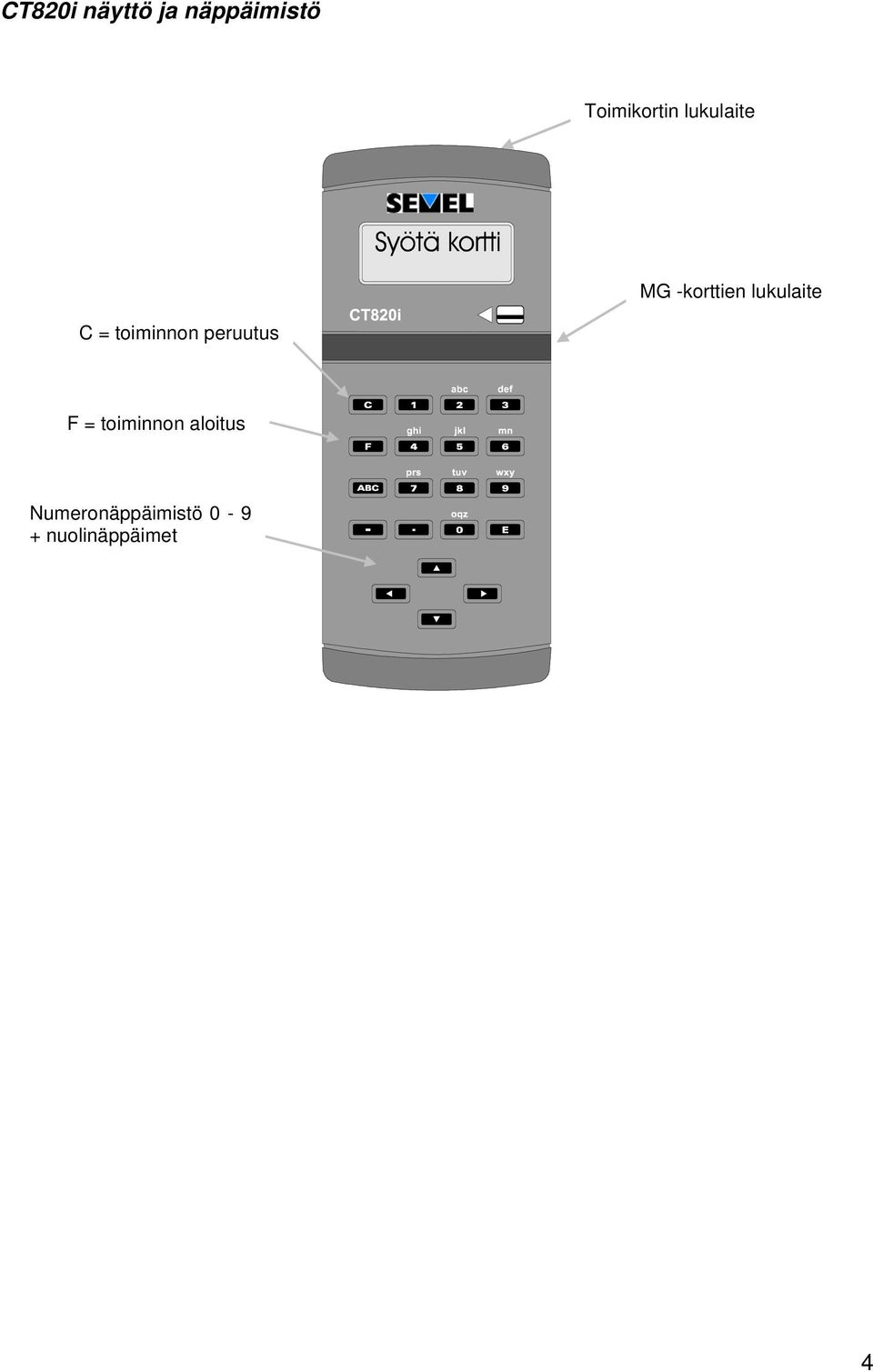

6 CT820i näyttö ja näppäimistö Toimikortin lukulaite MG -korttien lukulaite C = toiminnon peruutus F = toiminnon aloitus Numeronäppäimistö nuolinäppäimet 4

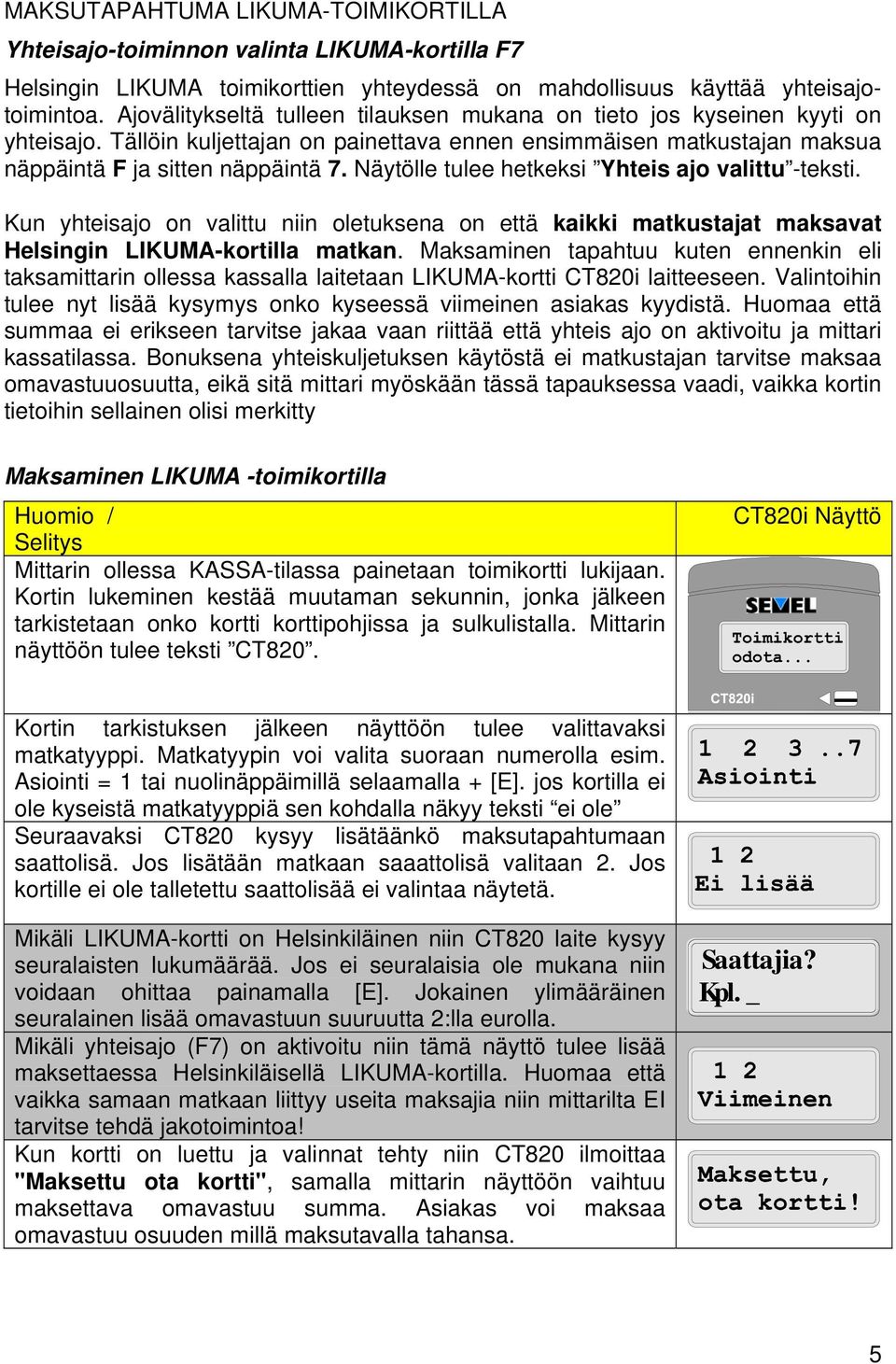

7 MAKSUTAPAHTUMA LIKUMA-TOIMIKORTILLA Yhteisajo-toiminnon valinta LIKUMA-kortilla F7 Helsingin LIKUMA toimikorttien yhteydessä on mahdollisuus käyttää yhteisajotoimintoa. Ajovälitykseltä tulleen tilauksen mukana on tieto jos kyseinen kyyti on yhteisajo. Tällöin kuljettajan on painettava ennen ensimmäisen matkustajan maksua näppäintä F ja sitten näppäintä 7. Näytölle tulee hetkeksi Yhteis ajo valittu -teksti. Kun yhteisajo on valittu niin oletuksena on että kaikki matkustajat maksavat Helsingin LIKUMA-kortilla matkan. Maksaminen tapahtuu kuten ennenkin eli taksamittarin ollessa kassalla laitetaan LIKUMA-kortti CT820i laitteeseen. Valintoihin tulee nyt lisää kysymys onko kyseessä viimeinen asiakas kyydistä. Huomaa että summaa ei erikseen tarvitse jakaa vaan riittää että yhteis ajo on aktivoitu ja mittari kassatilassa. Bonuksena yhteiskuljetuksen käytöstä ei matkustajan tarvitse maksaa omavastuuosuutta, eikä sitä mittari myöskään tässä tapauksessa vaadi, vaikka kortin tietoihin sellainen olisi merkitty Maksaminen LIKUMA -toimikortilla Huomio / Selitys Mittarin ollessa KASSA-tilassa painetaan toimikortti lukijaan. Kortin lukeminen kestää muutaman sekunnin, jonka jälkeen tarkistetaan onko kortti korttipohjissa ja sulkulistalla. Mittarin näyttöön tulee teksti CT820. CT820i Näyttö Kortin tarkistuksen jälkeen näyttöön tulee valittavaksi matkatyyppi. Matkatyypin voi valita suoraan numerolla esim. Asiointi = 1 tai nuolinäppäimillä selaamalla + [E]. jos kortilla ei ole kyseistä matkatyyppiä sen kohdalla näkyy teksti ei ole Seuraavaksi CT820 kysyy lisätäänkö maksutapahtumaan saattolisä. Jos lisätään matkaan saaattolisä valitaan 2. Jos kortille ei ole talletettu saattolisää ei valintaa näytetä. Mikäli LIKUMA-kortti on Helsinkiläinen niin CT820 laite kysyy seuralaisten lukumäärää. Jos ei seuralaisia ole mukana niin voidaan ohittaa painamalla [E]. Jokainen ylimääräinen seuralainen lisää omavastuun suuruutta 2:lla eurolla. Mikäli yhteisajo (F7) on aktivoitu niin tämä näyttö tulee lisää maksettaessa Helsinkiläisellä LIKUMA-kortilla. Huomaa että vaikka samaan matkaan liittyy useita maksajia niin mittarilta EI tarvitse tehdä jakotoimintoa! Kun kortti on luettu ja valinnat tehty niin CT820 ilmoittaa "Maksettu ota kortti", samalla mittarin näyttöön vaihtuu maksettava omavastuu summa. Asiakas voi maksaa omavastuu osuuden millä maksutavalla tahansa. Saattajia? Kpl. _ 5

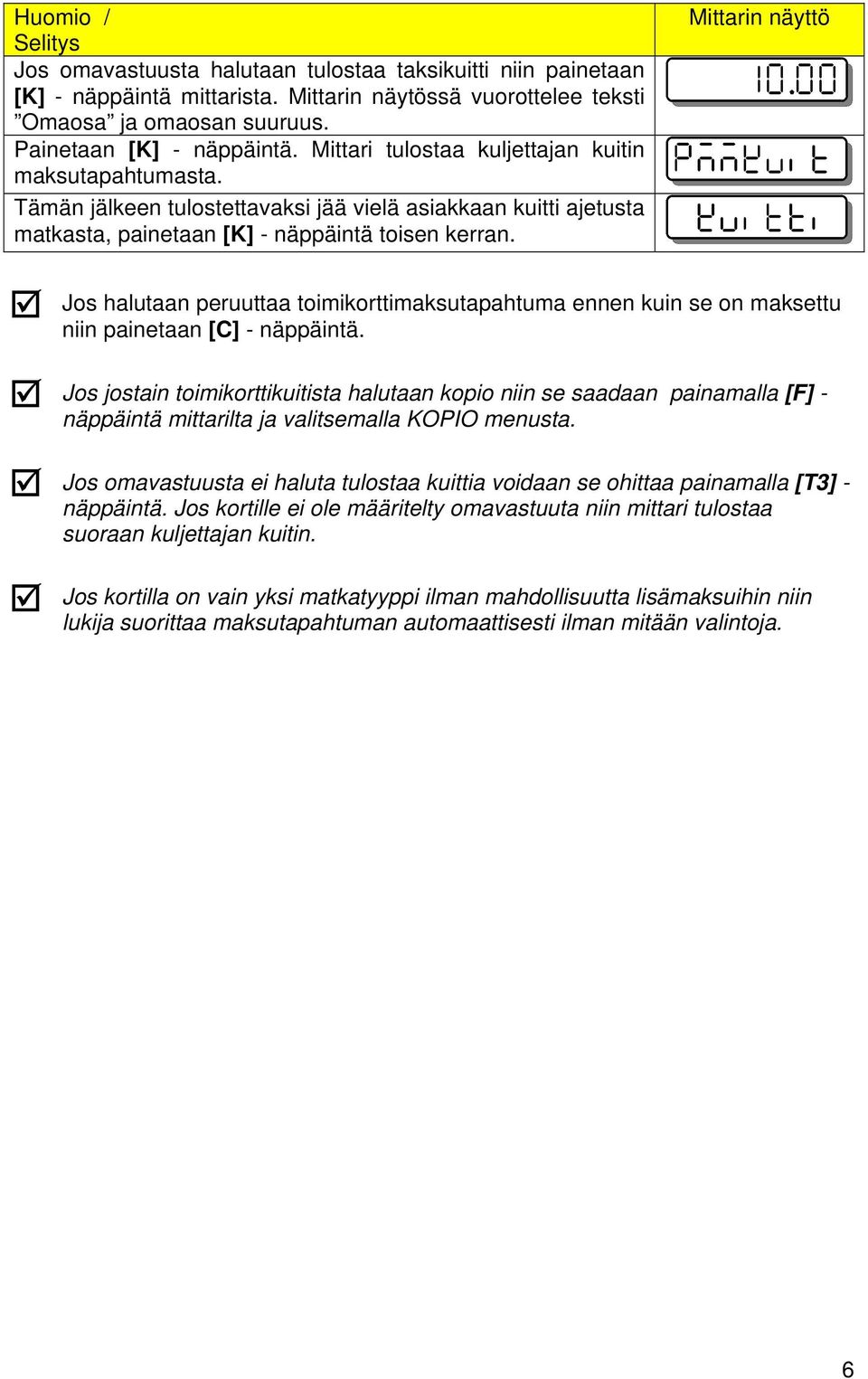

8 Huomio / Selitys Jos omavastuusta halutaan tulostaa taksikuitti niin painetaan [K] - näppäintä mittarista. Mittarin näytössä vuorottelee teksti Omaosa ja omaosan suuruus. Painetaan [K] - näppäintä. Mittari tulostaa kuljettajan kuitin maksutapahtumasta. Tämän jälkeen tulostettavaksi jää vielä asiakkaan kuitti ajetusta matkasta, painetaan [K] - näppäintä toisen kerran. Mittarin näyttö Jos halutaan peruuttaa toimikorttimaksutapahtuma ennen kuin se on maksettu niin painetaan [C] - näppäintä. Jos jostain toimikorttikuitista halutaan kopio niin se saadaan painamalla [F] - näppäintä mittarilta ja valitsemalla KOPIO menusta. Jos omavastuusta ei haluta tulostaa kuittia voidaan se ohittaa painamalla [T3] - näppäintä. Jos kortille ei ole määritelty omavastuuta niin mittari tulostaa suoraan kuljettajan kuitin. Jos kortilla on vain yksi matkatyyppi ilman mahdollisuutta lisämaksuihin niin lukija suorittaa maksutapahtuman automaattisesti ilman mitään valintoja. 6
