1 Voodoo Dragon Käyttäjän opas Versio 1.0

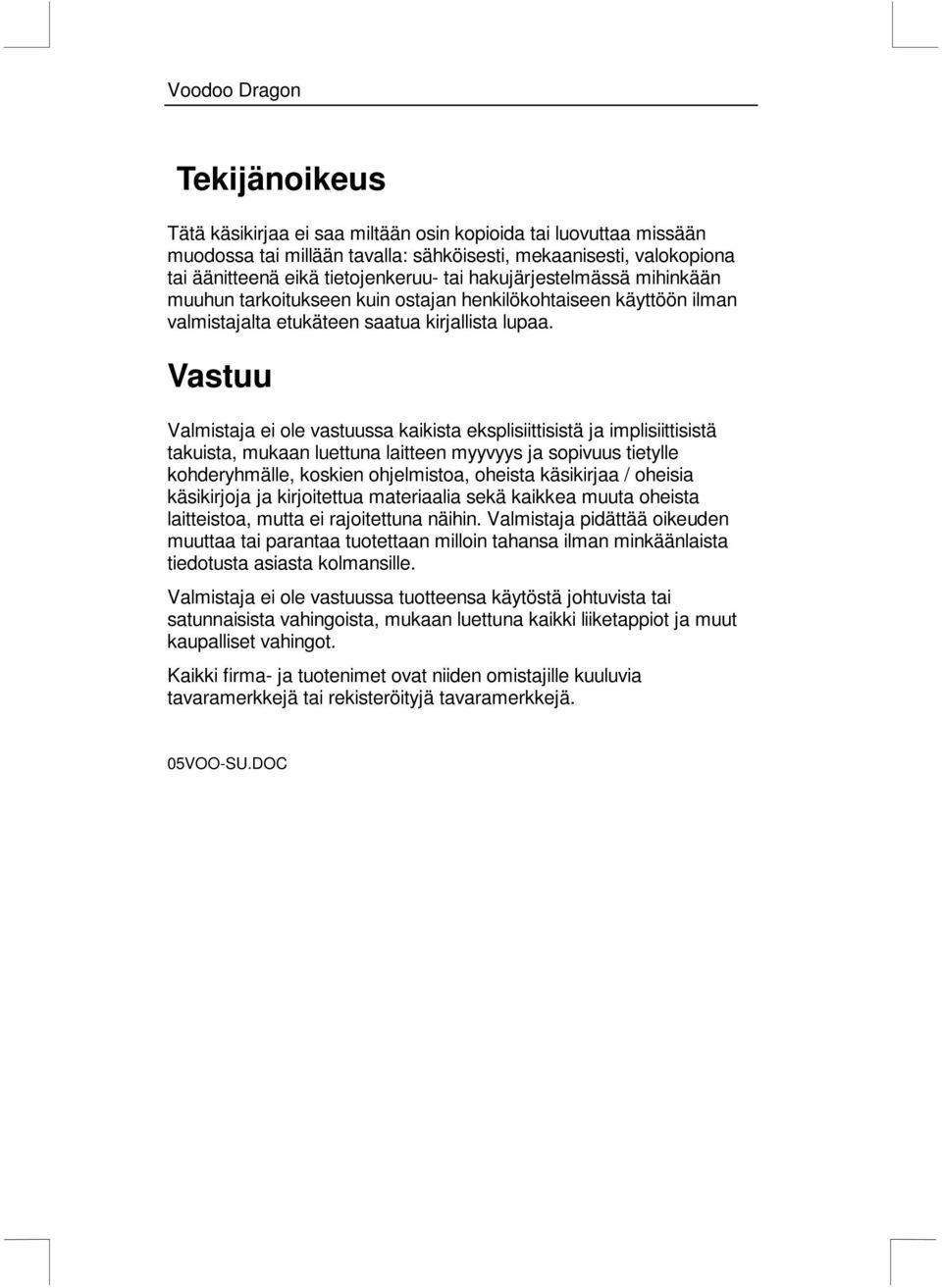

2 Tekijänoikeus Tätä käsikirjaa ei saa miltään osin kopioida tai luovuttaa missään muodossa tai millään tavalla: sähköisesti, mekaanisesti, valokopiona tai äänitteenä eikä tietojenkeruu- tai hakujärjestelmässä mihinkään muuhun tarkoitukseen kuin ostajan henkilökohtaiseen käyttöön ilman valmistajalta etukäteen saatua kirjallista lupaa. Vastuu Valmistaja ei ole vastuussa kaikista eksplisiittisistä ja implisiittisistä takuista, mukaan luettuna laitteen myyvyys ja sopivuus tietylle kohderyhmälle, koskien ohjelmistoa, oheista käsikirjaa / oheisia käsikirjoja ja kirjoitettua materiaalia sekä kaikkea muuta oheista laitteistoa, mutta ei rajoitettuna näihin. Valmistaja pidättää oikeuden muuttaa tai parantaa tuotettaan milloin tahansa ilman minkäänlaista tiedotusta asiasta kolmansille. Valmistaja ei ole vastuussa tuotteensa käytöstä johtuvista tai satunnaisista vahingoista, mukaan luettuna kaikki liiketappiot ja muut kaupalliset vahingot. Kaikki firma- ja tuotenimet ovat niiden omistajille kuuluvia tavaramerkkejä tai rekisteröityjä tavaramerkkejä. 05VOO-SU.DOC

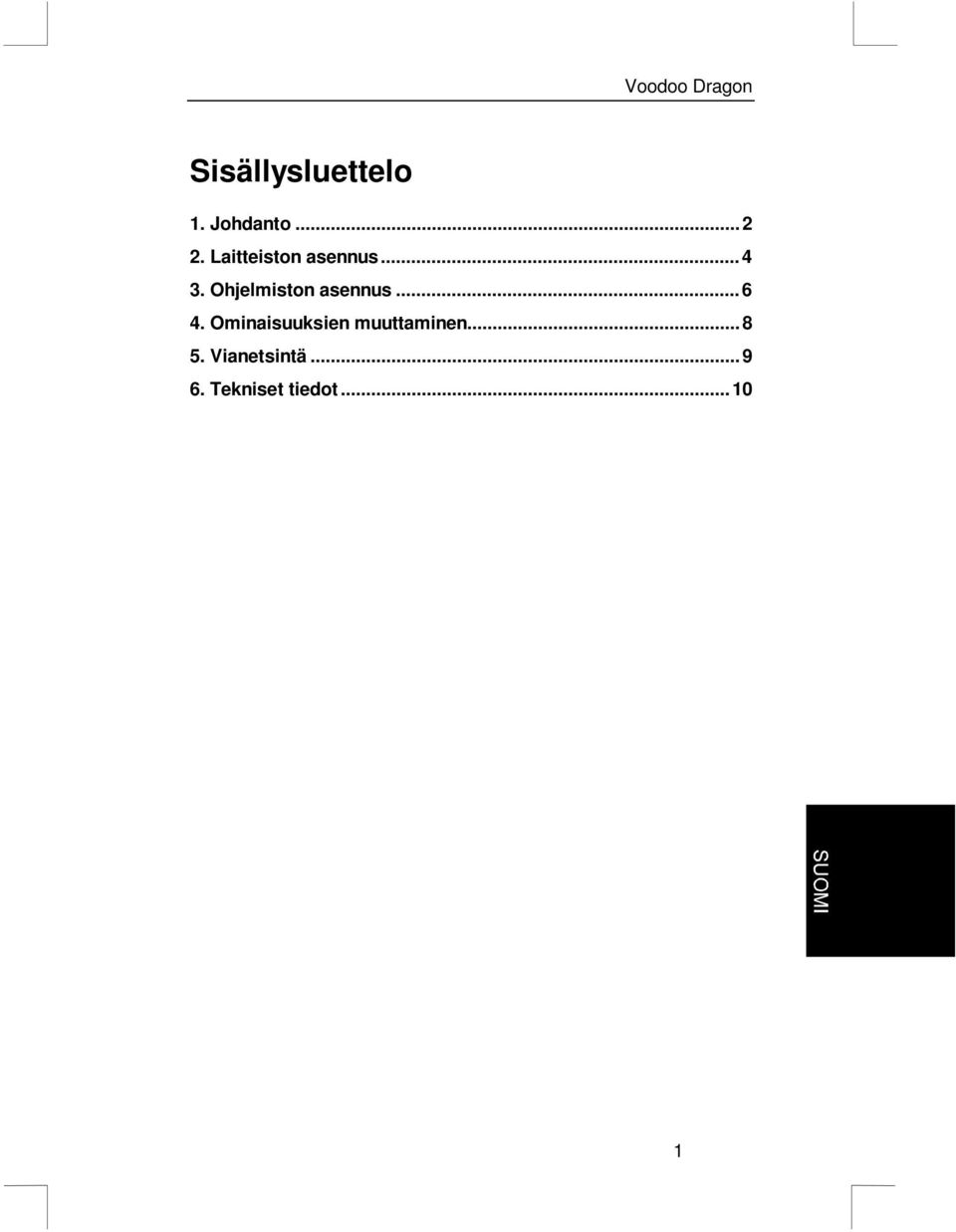

3 Sisällysluettelo 1. Johdanto Laitteiston asennus Ohjelmiston asennus Ominaisuuksien muuttaminen Vianetsintä Tekniset tiedot

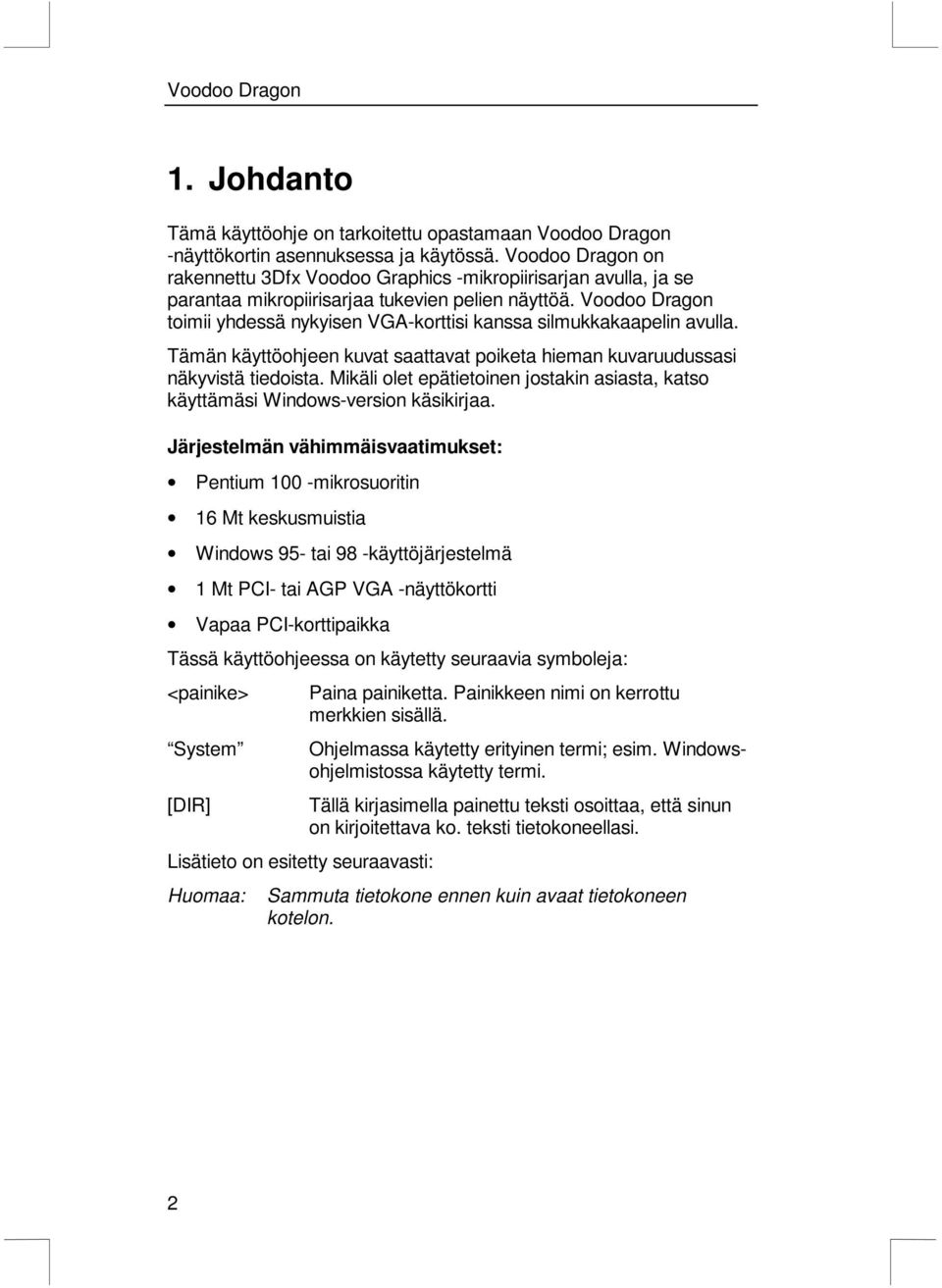

4 1. Johdanto Tämä käyttöohje on tarkoitettu opastamaan Voodoo Dragon -näyttökortin asennuksessa ja käytössä. Voodoo Dragon on rakennettu 3Dfx Voodoo Graphics -mikropiirisarjan avulla, ja se parantaa mikropiirisarjaa tukevien pelien näyttöä. Voodoo Dragon toimii yhdessä nykyisen VGA-korttisi kanssa silmukkakaapelin avulla. Tämän käyttöohjeen kuvat saattavat poiketa hieman kuvaruudussasi näkyvistä tiedoista. Mikäli olet epätietoinen jostakin asiasta, katso käyttämäsi Windows-version käsikirjaa. Järjestelmän vähimmäisvaatimukset: Pentium 100 -mikrosuoritin 16 Mt keskusmuistia Windows 95- tai 98 -käyttöjärjestelmä 1 Mt PCI- tai AGP VGA -näyttökortti Vapaa PCI-korttipaikka Tässä käyttöohjeessa on käytetty seuraavia symboleja: <painike> Paina painiketta. Painikkeen nimi on kerrottu merkkien sisällä. System Ohjelmassa käytetty erityinen termi; esim. Windowsohjelmistossa käytetty termi. [DIR] Tällä kirjasimella painettu teksti osoittaa, että sinun on kirjoitettava ko. teksti tietokoneellasi. Lisätieto on esitetty seuraavasti: Huomaa: Sammuta tietokone ennen kuin avaat tietokoneen kotelon. 2

5 Voodoo Dragon -näyttökortin pakkauksen sisältö: Voodoo Dragon VGA-silmukkakaapeli CD-ROM-levy, jossa tarvittavat ohjaimet ja ohjelmia Tämä käyttöohje. Ota yhteys jälleenmyyjääsi, jos pakkaus on puutteellinen. 3

6 2. Laitteiston asennus Huomaa: Varmista ennen kotelon avaamista, että olet irrottanut pistotulpan pistorasiasta. Mikäli tietokone on liitetty sähköverkkoon ja kotelo avataan, voit saada sähköiskun tai laitteen sisäiset komponentit voivat vaurioitua. ATXjärjestelmät voivat käynnistyä itsestään, kun tietokoneeseen lisätään tai siitä poistetaan näyttökortteja. 1. Sammuta tietokone. 2. Irrota pistotulppa pistorasiasta. 3. Avaa tietokoneen kotelo (katso tarvittaessa ohjeet tietokoneen käsikirjasta). 4. Poista vapaasta PCI-korttipaikasta metallinen suojuslevy. 5. Työnnä Voodoo Dragon vapaaseen PCI-korttipaikkaan ja kiinnitä se paikalleen. 6. Sulje tietokoneen kotelo. 7. Irrota kuvaruudun pistotulppa tietokoneesta. 8. Liitä liitin E liitäntään C (VGA-ulostuloon tietokoneesta). 9. Liitä liitin D liitäntään B. 10. Liitä kuvaruudun kaapeli liitäntään A. 11. Käynnistä tietokone. 4

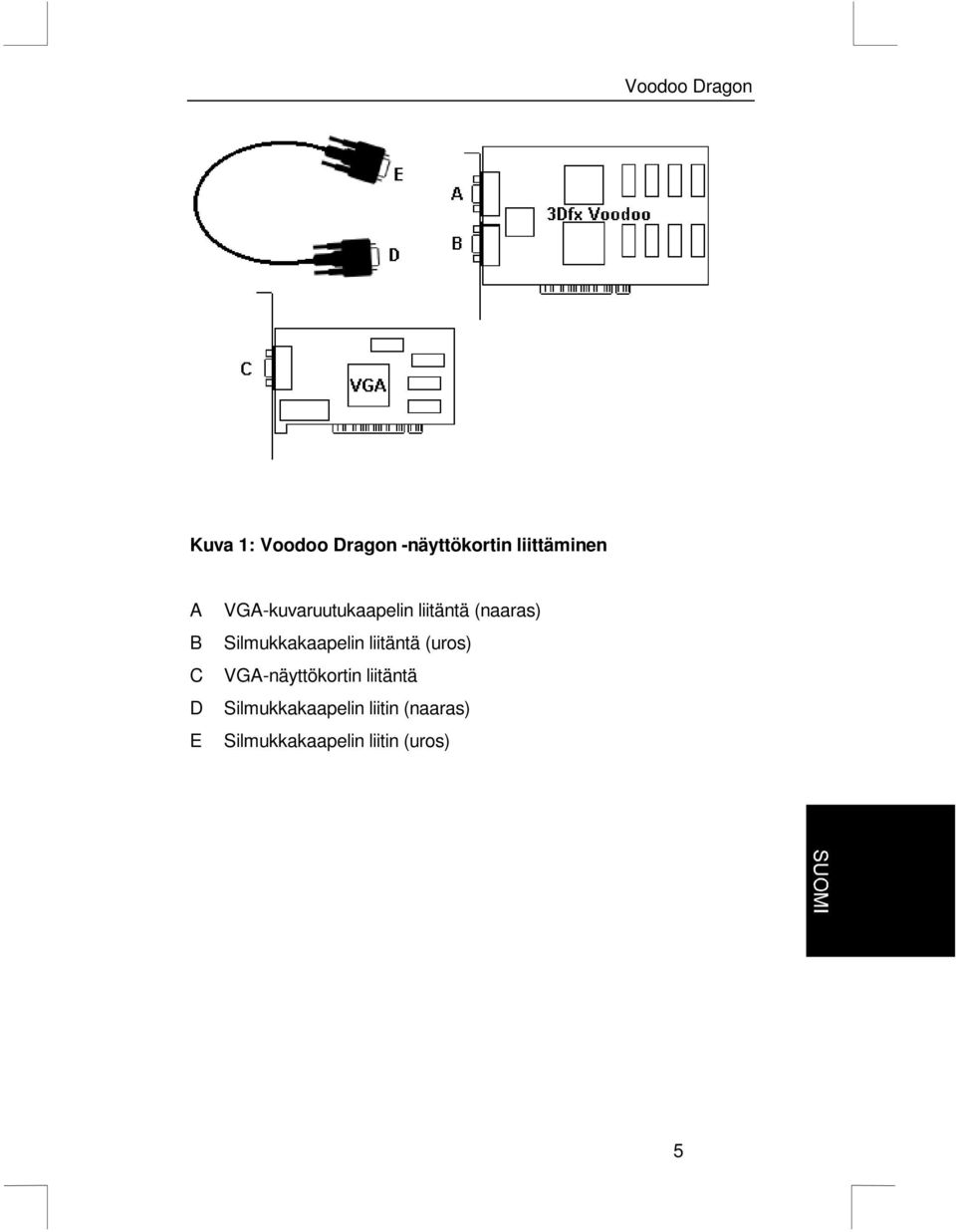

7 Kuva 1: Voodoo Dragon -näyttökortin liittäminen A B C D E VGA-kuvaruutukaapelin liitäntä (naaras) Silmukkakaapelin liitäntä (uros) VGA-näyttökortin liitäntä Silmukkakaapelin liitin (naaras) Silmukkakaapelin liitin (uros) 5

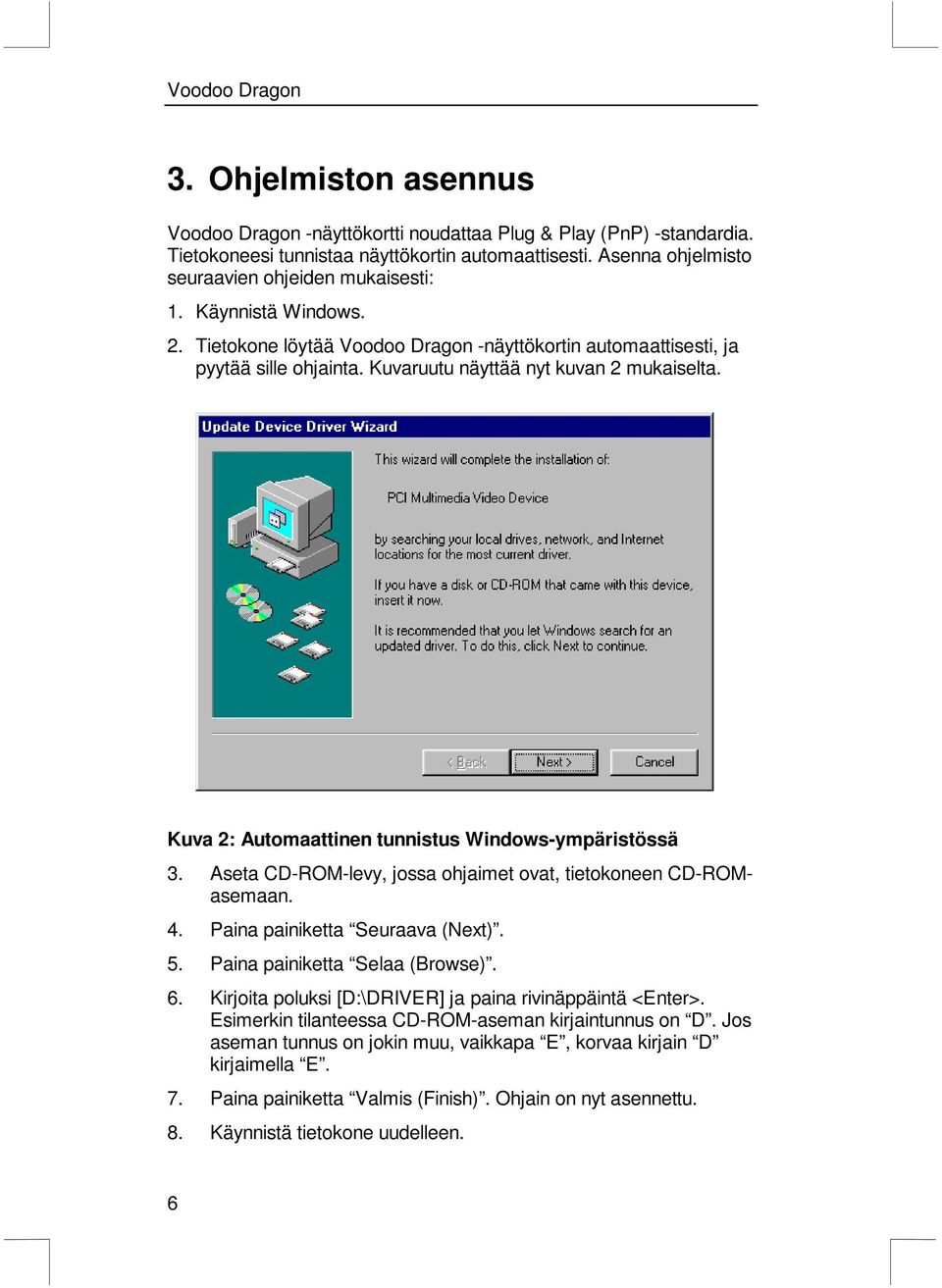

8 3. Ohjelmiston asennus Voodoo Dragon -näyttökortti noudattaa Plug & Play (PnP) -standardia. Tietokoneesi tunnistaa näyttökortin automaattisesti. Asenna ohjelmisto seuraavien ohjeiden mukaisesti: 1. Käynnistä Windows. 2. Tietokone löytää Voodoo Dragon -näyttökortin automaattisesti, ja pyytää sille ohjainta. Kuvaruutu näyttää nyt kuvan 2 mukaiselta. Kuva 2: Automaattinen tunnistus Windows-ympäristössä 3. Aseta CD-ROM-levy, jossa ohjaimet ovat, tietokoneen CD-ROMasemaan. 4. Paina painiketta Seuraava (Next). 5. Paina painiketta Selaa (Browse). 6. Kirjoita poluksi [D:\DRIVER] ja paina rivinäppäintä <Enter>. Esimerkin tilanteessa CD-ROM-aseman kirjaintunnus on D. Jos aseman tunnus on jokin muu, vaikkapa E, korvaa kirjain D kirjaimella E. 7. Paina painiketta Valmis (Finish). Ohjain on nyt asennettu. 8. Käynnistä tietokone uudelleen. 6

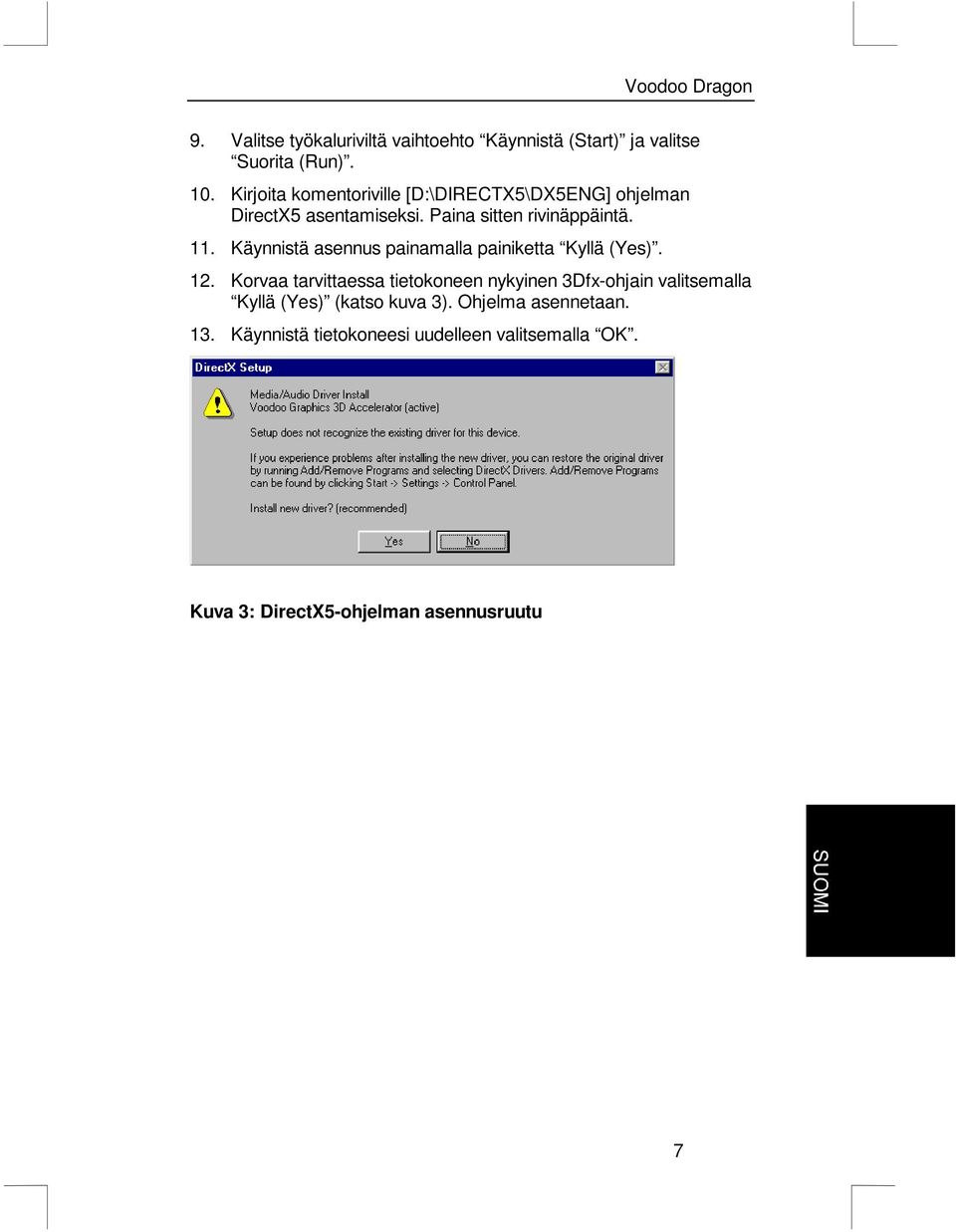

9 9. Valitse työkaluriviltä vaihtoehto Käynnistä (Start) ja valitse Suorita (Run). 10. Kirjoita komentoriville [D:\DIRECTX5\DX5ENG] ohjelman DirectX5 asentamiseksi. Paina sitten rivinäppäintä. 11. Käynnistä asennus painamalla painiketta Kyllä (Yes). 12. Korvaa tarvittaessa tietokoneen nykyinen 3Dfx-ohjain valitsemalla Kyllä (Yes) (katso kuva 3). Ohjelma asennetaan. 13. Käynnistä tietokoneesi uudelleen valitsemalla OK. Kuva 3: DirectX5-ohjelman asennusruutu 7

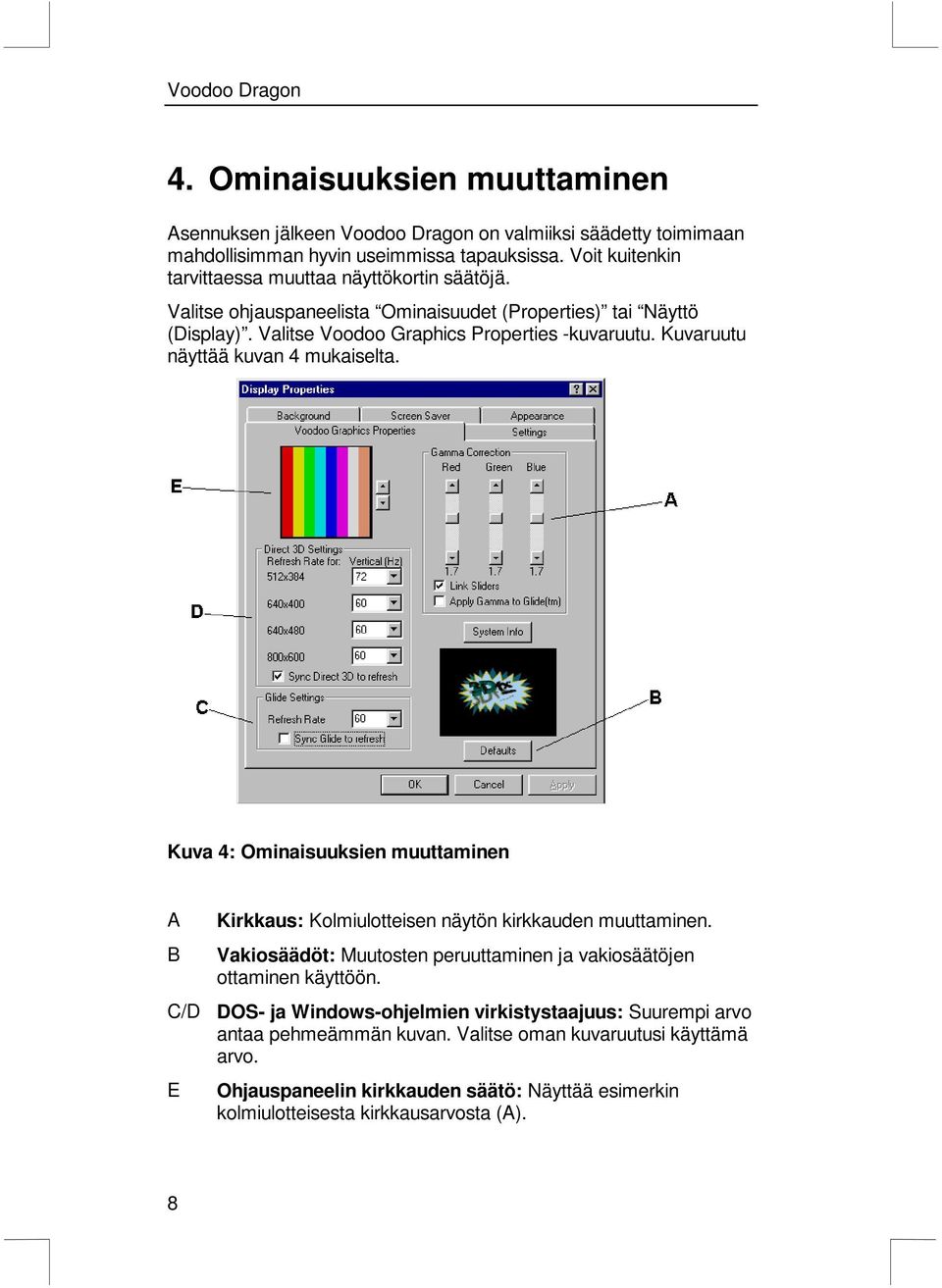

10 4. Ominaisuuksien muuttaminen Asennuksen jälkeen Voodoo Dragon on valmiiksi säädetty toimimaan mahdollisimman hyvin useimmissa tapauksissa. Voit kuitenkin tarvittaessa muuttaa näyttökortin säätöjä. Valitse ohjauspaneelista Ominaisuudet (Properties) tai Näyttö (Display). Valitse Voodoo Graphics Properties -kuvaruutu. Kuvaruutu näyttää kuvan 4 mukaiselta. Kuva 4: Ominaisuuksien muuttaminen A B C/D E Kirkkaus: Kolmiulotteisen näytön kirkkauden muuttaminen. Vakiosäädöt: Muutosten peruuttaminen ja vakiosäätöjen ottaminen käyttöön. DOS- ja Windows-ohjelmien virkistystaajuus: Suurempi arvo antaa pehmeämmän kuvan. Valitse oman kuvaruutusi käyttämä arvo. Ohjauspaneelin kirkkauden säätö: Näyttää esimerkin kolmiulotteisesta kirkkausarvosta (A). 8

11 5. Vianetsintä Jos Voodoo Dragon -näyttökortti ei toimi oikein, tee tarkistukset alla olevan taulukon mukaisesti. Ellei ongelma ratkea, käy Internetsivuillamme www. trust-site.com tai ota yhteys jälleenmyyjääsi tai tekniseen neuvontaamme. Pidä seuraavat tiedot esillä yhteyttä ottaessasi: tuotteen numero käyttämäsi Windows-version numero keskusyksikön tyyppi muistin määrä ja tyyppi VGA-kortin tyyppi ja muistin määrä ohjelman tai pelin tyyppi. Ongelma Syy Ratkaisu Ei kuvaa Virheilmoitus, kun käynnistät pelin Virheilmoitus: DLLtiedostoa ei löydy Kuva ei parane Voodoo Dragon - näyttökortin avulla Ääni värisee Johtoja ei ole liitetty kunnolla Voodoo Dragon -näyttökortin ohjainta ei ole asennettu DirectX-ohjelmaa ei ole asennettu DirectX-ohjelmaa ei ole asennettu DOS-pelit: koodinumeroa ei ole asennettu DirectX-ohjelmaa ei ole asennettu Ohjaimet ovat vanhoja Tarkista, onko johdot liitetty kunnolla (katso kuvaa 1) Asenna ohjain Asenna DirectX (uudelleen) Asenna DirectX (uudelleen) Imuroi koodinumero Internetistä: Asenna DirectX (uudelleen) Käytä äänikortin uusinta ohjainta 9

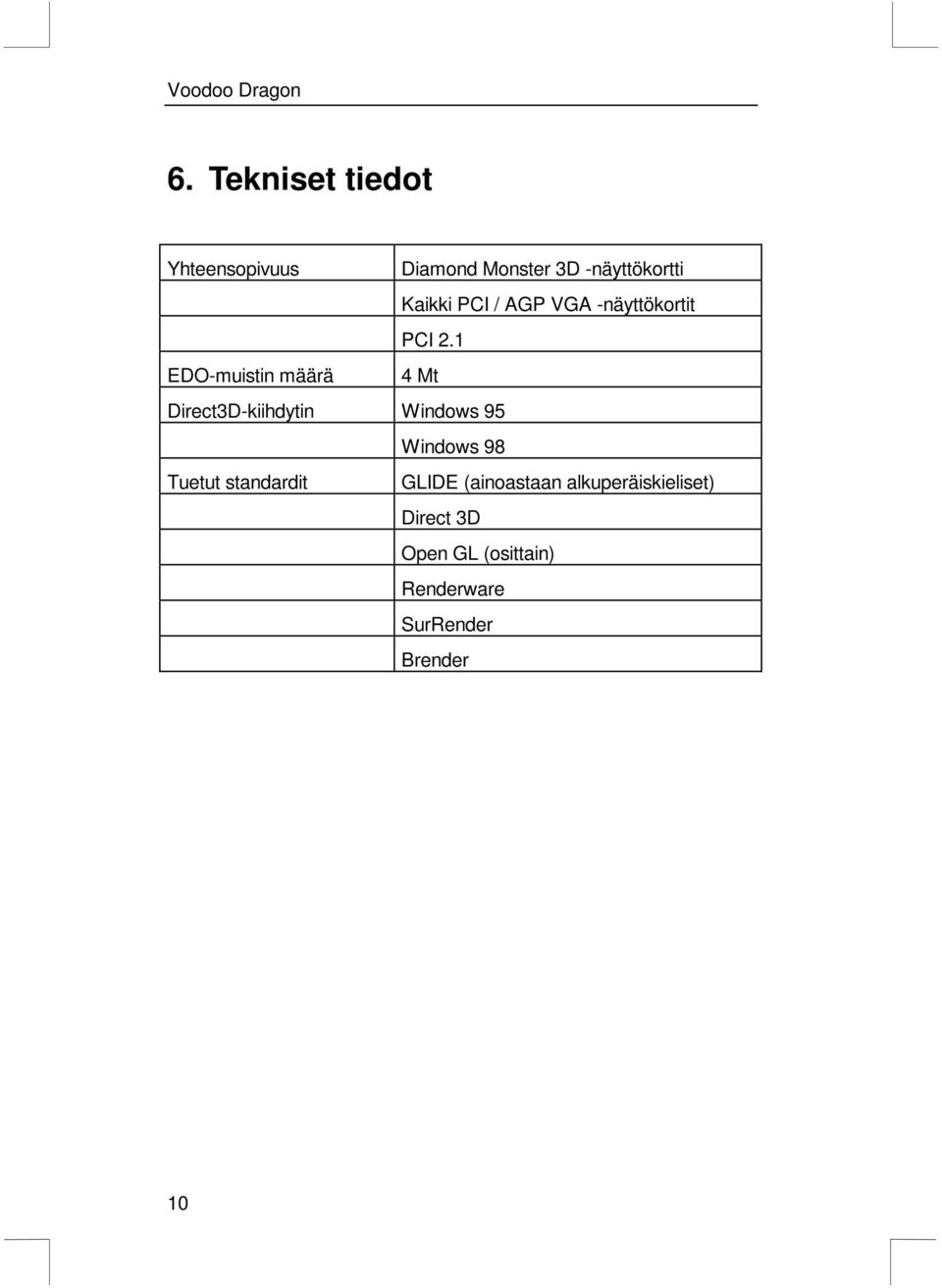

12 6. Tekniset tiedot Yhteensopivuus Diamond Monster 3D -näyttökortti Kaikki PCI / AGP VGA -näyttökortit PCI 2.1 EDO-muistin määrä 4 Mt Direct3D-kiihdytin Windows 95 Windows 98 Tuetut standardit GLIDE (ainoastaan alkuperäiskieliset) Direct 3D Open GL (osittain) Renderware SurRender Brender 10
