2 Munkegaard Munkegaard suunniteltiin ja kehitettiin vuonna 1955 kuuluisaa tanskalaista Munkegårdin koulua varten. Sen jälkeen se on levinnyt kaikkialle maailmaan niin yksityisasuntojen kuin yliopistojenkin valaisimeksi. Munkegaard on muotoiluikoni. Valaisimen perusidea ja läsnäolo tilassa ovat niin erityisiä, että voidaan puhua tuotesuunnittelusta, jolla ei ole arkkitehtonisia tai kulttuurisia rajoituksia. Munkegaard on huolellisesti suunniteltu valaisin sekä muotokielensä että valaistuskonseptinsa osalta. Lähellä katon pintaa oleva valoaukko sekä trumpettimainen heijastin ohjaavat valoa valaisimen ympärille. Tällä pyritään pienentämään luminanssieroja sekä yhtenäistämään huoneen tilavaikutelmaa. Tämän vuoksi Munkegaard-valaisimen LED-versioita suunniteltaessa on pyritty säilyttämään alkuperäinen valaistuskonsepti. Muuten kyseessä ei olisi aito Munkegaard vaan pelkkä katossa oleva valorengas.

3

4

5

6

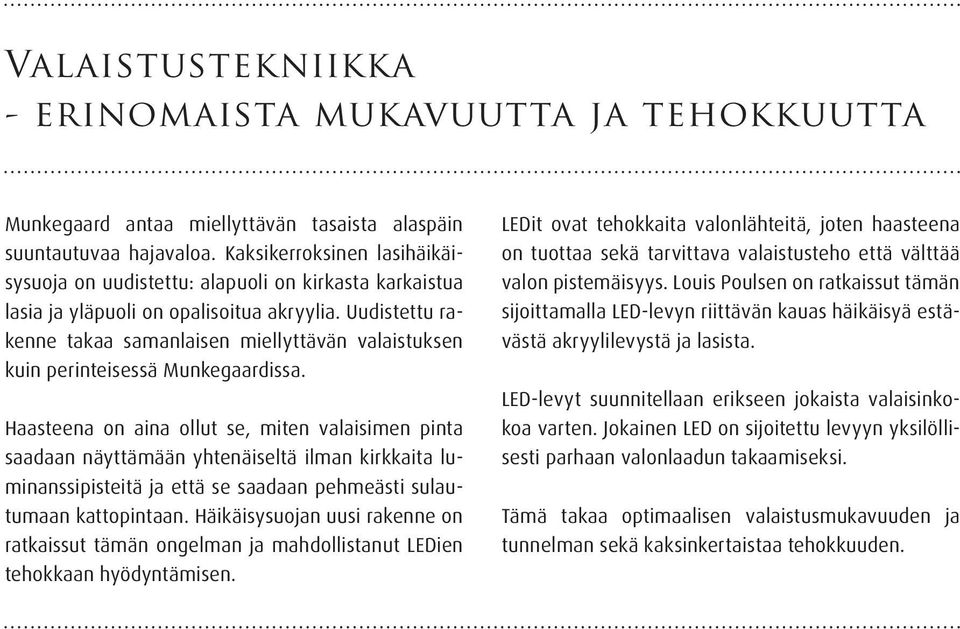

7 Valaistustekniikka - erinomaista mukavuutta ja tehokkuutta Munkegaard antaa miellyttävän tasaista alaspäin suuntautuvaa hajavaloa. Kaksikerroksinen lasihäikäisysuoja on uudistettu: alapuoli on kirkasta karkaistua lasia ja yläpuoli on opalisoitua akryylia. Uudistettu rakenne takaa samanlaisen miellyttävän valaistuksen kuin perinteisessä Munkegaardissa. Haasteena on aina ollut se, miten valaisimen pinta saadaan näyttämään yhtenäiseltä ilman kirkkaita luminanssipisteitä ja että se saadaan pehmeästi sulautumaan kattopintaan. Häikäisysuojan uusi rakenne on ratkaissut tämän ongelman ja mahdollistanut LEDien tehokkaan hyödyntämisen. LEDit ovat tehokkaita valonlähteitä, joten haasteena on tuottaa sekä tarvittava valaistusteho että välttää valon pistemäisyys. Louis Poulsen on ratkaissut tämän sijoittamalla LED-levyn riittävän kauas häikäisyä estävästä akryylilevystä ja lasista. LED-levyt suunnitellaan erikseen jokaista valaisinkokoa varten. Jokainen LED on sijoitettu levyyn yksilöllisesti parhaan valonlaadun takaamiseksi. Tämä takaa optimaalisen valaistusmukavuuden ja tunnelman sekä kaksinkertaistaa tehokkuuden.

8 1. Valaisinrunko helppo asentaa helppo huoltaa 2. LED-levy 3000K/4000K helppo asentaa ja vaihtaa optimoitu koon mukaan 3. Häikäisysuoja, 2-kerroksinen lasi valaisee katon pintaa parempi valaistusteho karkaistua lasia

9 Yksinkertaisesti ja huolitellusti suunniteltu Ei turhia osia. Munkegaard LED koostuu kolmesta eri osasta: 1. Valaisinrunko 2. LED-levy 3. Häikäisysuoja LED-levyä on saatavana 3 000:n ja K:n versioina, ja se on myös himmennettävä. LED-levyn ja liitäntälaitteen käyttöikä on tuntia. Tämän ansiosta Munkegaard on erinomainen valinta mihin tahansa kohteeseen. Lisäksi olemme onnistuneen pienentämään Ø 265 LEDversion upotussyvyyttä, mikä lisää valaisimen käyttömahdollisuuksia.

10 Munkegaard LED Muotoilu: Arne Jacobsen Valaistuskonsepti: Valaisin näyttää lasilevyltä, joka leijuu hieman katon alapuolella. Vaikutelman saa aikaan valoaukko. Kaksikerroksinen lasihäikäisysuoja on tasaisesti valaistu, ja se antaa pehmeää hajavaloa. Valo luo illuusion todellista korkeammasta huoneesta. Pinta: Kiillotettu kromattu tai satiinipintainen kromattu. Himmeäpintainen valkoinen akryyli/ karkaistu kirkas lasi. Materiaalit: Häikäisysuoja: kaksikerroksinen rakenne: himmeäpintainen valkoinen akryyli/ karkaistu kirkas lasi. Kehysrengas: Kiillotettu kromattu tai satiinipintainen kromattu messinki. Asennus: Kytkentä: Ø 265/Ø 460/Ø 525: Kytkentärima 5x2,5mm². Katon paksuus: Ø 265/ Ø 460/Ø 525: 1 50mm. Upotusaukko: Ø 265: 245mm, Ø 460: 440 mm, Ø 525: 505mm. Sarjakytkentä: Hyväksytty, enint. 5x1,5mm². Paino: Enint. 7 kg. Luokitus: Kotelointiluokka IP20. Eristysluokka I. Tuotekoodi Mitat Valonlähde Väri/pinta Varjostin/häikäisysuoja Valonohjaus MUNK-C Ø 265 Ø 460 Ø W LED 3000K 15W LED 4000K 30W LED 3000K 30W LED 4000K 42W LED 3000K 42W LED 4000K KIILL. JA KROMATTU HIMMEÄ KROMIPINTA OPAALI 1-10V DALI DALI/SWITCH-DIM Valaisinversioita koskevat kommentit: Ø 265, Ø 460: Mahdollisuus Switch-Dimiin DALI-liitäntälaitteella. Ø 525: Switch-Dimiä voi tiedustella Louis Poulsenilta.

11 Tiedot Järjestelmäteho: Valovirta lm 4000K: Lm/W: CRI: >80 >80 >80 SDCM: Valonohjaus: 1-10/DALI* 1-10/DALI* 1-10/DALI** Katso uusimmat valonlähdetiedot verkkosivustostamme. * Mahdollisuus Switch-Dimiin DALI-liitäntälaitteella. ** Switch-Dimiä voi tiedustella Louis Poulsenilta. Tärkeimmät ominaisuudet: 100-prosenttisesti häikäisemätön Miellyttävä ja tasainen hajavalo Tasainen valonjako lasihäikäisysuojassa ilman LEDien aiheuttamia luminanssipisteitä Energiatehokas LED-valonlähde Kaksi värilämpötilaa: K/4 000 K Helppo LED-levyn vaihto Minimalistinen muotoilu Soveltuu erinomaisesti toistuviin asennuksiin Kestävä rakenne Erinomainen arkkitehtoninen mukautuvuus Saatavana useina kokoina Yhtenäisen muotokielen ansiosta tuoteperheen useat koot tuovat joustavuutta suunnitteluun
