2 KEITÄ ME OLEMME? Olemme erikoistuneet ammattilaisille tarkoitettuihin asennustarvikkeisiin ja työkaluihin. Bizline myy tuotteitaan Rexel-ryhmän kautta, joka on maailman johtava sähkötarvikkeiden toimittaja. Tarjoamme laajan yli 2000 nimikettä kattavan tuotevalikoiman jokapäiväiseen käyttöön ammattilaisille: kulutus- ja kiinnitystarvikkeita, käsija sähkötyökaluja, sähköliittimiä ja työmaavälineitä sekä henkilökohtaisia suojavarusteita. BIZLINE MAAILMALLA Bizline-tuotemerkkiä edustaa tällä hetkellä yli 1200 toimipistettä kautta maailman, pääasiassa Euroopassa (Ranskassa, Belgiassa, Saksassa, Luxemburgissa, Sveitsissä, Ruotsissa, Suomessa, Italiassa, Espanjassa ja Portugalissa), mutta myös Amerikassa (Brasiliassa, Chilessä, Perussa, Yhdysvalloissa) ja Oseaniassa (Australiassa ja Uudessa-Seelannissa). Kaikki tuotteemme löytyvät sivuilta

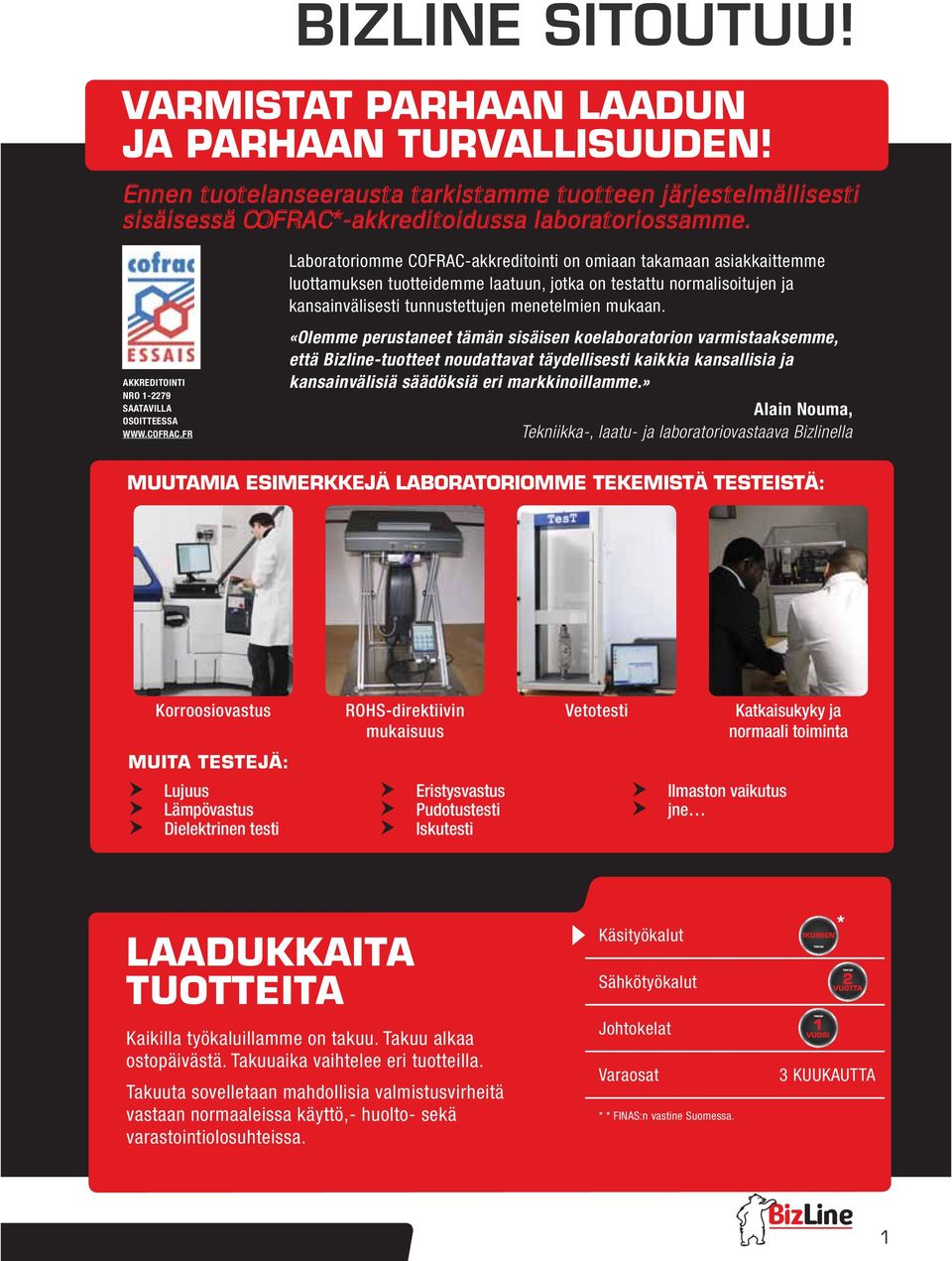

3 BIZLINE SITOUTUU! VARMISTAT PARHAAN LAADUN JA PARHAAN TURVALLISUUDEN! Ennen tuotelanseerausta tarkistamme tuotteen järjestelmällisesti sisäisessä COFRAC*-akkreditoidussa laboratoriossamme. AKKREDITOINTI NRO SAATAVILLA OSOITTEESSA Laboratoriomme COFRAC-akkreditointi on omiaan takamaan asiakkaittemme luottamuksen tuotteidemme laatuun, jotka on testattu normalisoitujen ja kansainvälisesti tunnustettujen menetelmien mukaan. «Olemme perustaneet tämän sisäisen koelaboratorion varmistaaksemme, että Bizline-tuotteet noudattavat täydellisesti kaikkia kansallisia ja kansainvälisiä säädöksiä eri markkinoillamme.» Alain Nouma, Tekniikka-, laatu- ja laboratoriovastaava Bizlinella MUUTAMIA ESIMERKKEJÄ LABORATORIOMME TEKEMISTÄ TESTEISTÄ: Korroosiovastus ROHS-direktiivin mukaisuus Vetotesti Katkaisukyky ja normaali toiminta MUITA TESTEJÄ: Lujuus Lämpövastus Dielektrinen testi Eristysvastus Pudotustesti Iskutesti Ilmaston vaikutus jne LAADUKKAITA TUOTTEITA Kaikilla työkaluillamme on takuu. Takuu alkaa ostopäivästä. Takuuaika vaihtelee eri tuotteilla. Takuuta sovelletaan mahdollisia valmistusvirheitä vastaan normaaleissa käyttö,- huolto- sekä varastointiolosuhteissa. Käsityökalut Sähkötyökalut Johtokelat Varaosat * * FINAS:n vastine Suomessa. VUOSI * 2 VUOTTA 3 KUUKAUTTA 1

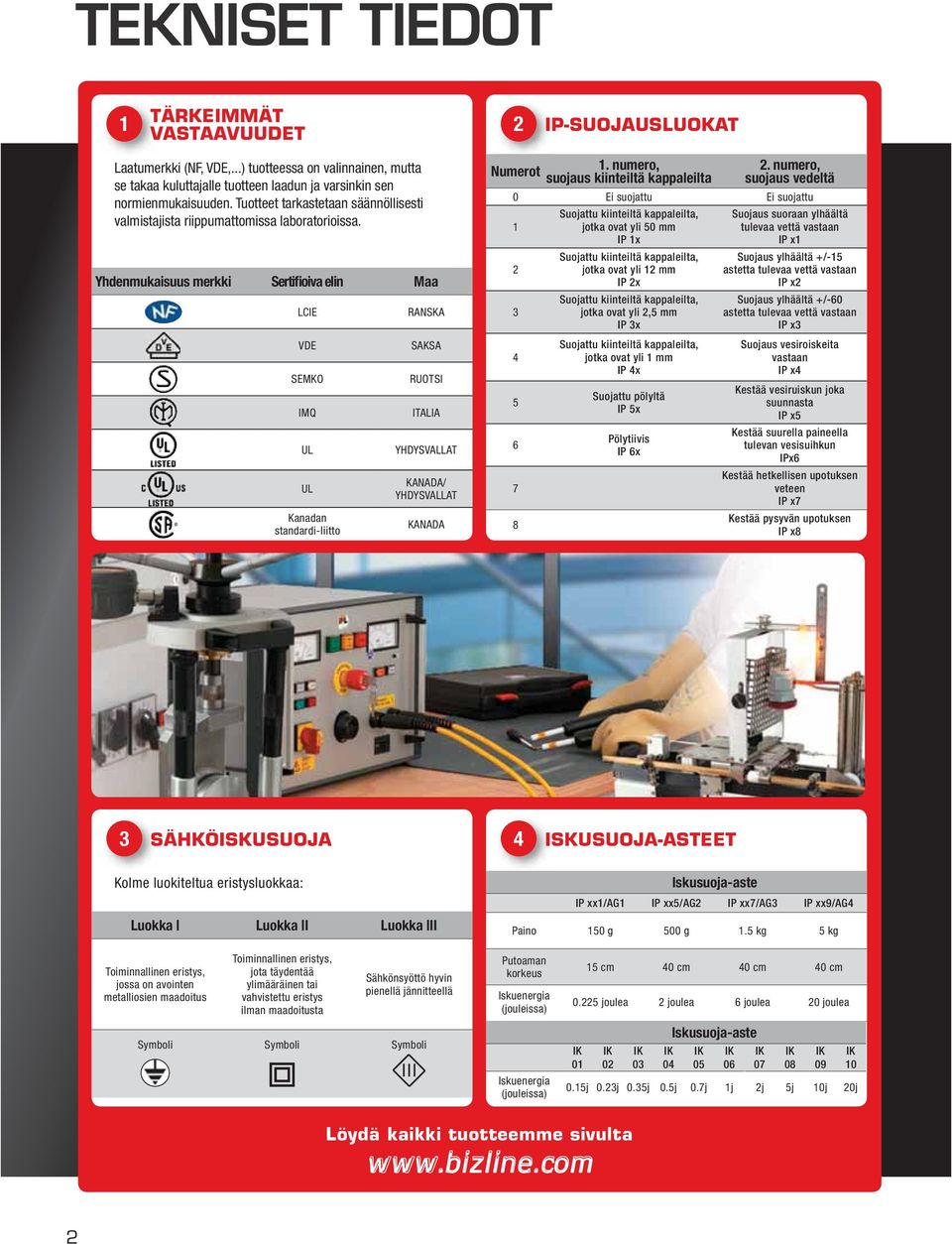

4 TEKNISET TIEDOT 1 TÄRKEIMMÄT VASTAAVUUDET 2 IP-SUOJAUSLUOKAT Laatumerkki (NF, VDE,...) tuotteessa on valinnainen, mutta se takaa kuluttajalle tuotteen laadun ja varsinkin sen normienmukaisuuden. Tuotteet tarkastetaan säännöllisesti valmistajista riippumattomissa laboratorioissa. Yhdenmukaisuus merkki Sertifioiva elin Maa LCIE VDE SEMKO IMQ UL UL Kanadan standardi-liitto RANSKA SAKSA RUOTSI ITALIA YHDYSVALLAT KANADA/ YHDYSVALLAT KANADA Numerot 1. numero, suojaus kiinteiltä kappaleilta 2. numero, suojaus vedeltä 0 Ei suojattu Ei suojattu Suojattu kiinteiltä kappaleilta, jotka ovat yli 50 mm IP 1x Suojattu kiinteiltä kappaleilta, jotka ovat yli 12 mm IP 2x Suojattu kiinteiltä kappaleilta, jotka ovat yli 2,5 mm IP 3x Suojattu kiinteiltä kappaleilta, jotka ovat yli 1 mm IP 4x Suojattu pölyltä IP 5x Pölytiivis IP 6x Suojaus suoraan ylhäältä tulevaa vettä vastaan IP x1 Suojaus ylhäältä +/-15 astetta tulevaa vettä vastaan IP x2 Suojaus ylhäältä +/-60 astetta tulevaa vettä vastaan IP x3 Suojaus vesiroiskeita vastaan IP x4 Kestää vesiruiskun joka suunnasta IP x5 Kestää suurella paineella tulevan vesisuihkun IPx6 Kestää hetkellisen upotuksen veteen IP x7 Kestää pysyvän upotuksen IP x8 3 SÄHKÖISKUSUOJA 4 ISKUSUOJA-ASTEET Kolme luokiteltua eristysluokkaa: Luokka Luokka I Luokka II Iskusuoja-aste IP xx1/ag1 IP xx5/ag2 IP xx7/ag3 IP xx9/ag4 Paino 150 g 500 g 1.5 kg 5 kg Toiminnallinen eristys, jossa on avointen metalliosien maadoitus Toiminnallinen eristys, jota täydentää ylimääräinen tai vahvistettu eristys ilman maadoitusta Sähkönsyöttö hyvin pienellä jännitteellä Symboli Symboli Symboli III Putoaman korkeus Iskuenergia (jouleissa) Iskuenergia (jouleissa) 15 cm 40 cm 40 cm 40 cm joulea 2 joulea 6 joulea 20 joulea Iskusuoja-aste IK IK IK IK IK IK IK IK IK IK j 0.23j 0.35j 0.5j 0.7j 1j 2j 5j 10j 20j Löydä kaikki tuotteemme sivulta 2

5 KUVAKKEET KANNAT JA KÄRJET SUORAURA PHILIPS (PH) POZIDRIV (PZ) TORX RESISTORX PZ/SUORAURA KO KOKOLO PALANPIDIN KAAPELIT JA JOHTIMET Al Cu JÄYKKÄ PUOLIJÄYKKÄ JOUSTAVA SOPII ALUMIINILLE JA KUPARILLE MONISÄIEKAAPELI MATERIAALIT METALLI TÄYSMATERIAALIT ONTTOMATERIAALIT BETONI TERÄSBETONI KEVYTBETONI STAINLESS STEEL Cu INOX Al PUU KIPSILEVY POLYSTYREENI RUOSTUMATON TERÄS ALUMIINI/KUPARI ONTELOTIILI TÄYSTIILI KIVI LASI GRANIITTI MARMORI KERAMIIKKA VAATIMUSTENMUKAISUUS KAIKKI STANDARDEJA JA TURVALLISUUTTA KOSKEVAT TIEDOT»(TURVALLISUUSTIEDOTTEET, TESTIRAPORTIT JNE.) ILMAISTAAN SEURAAVALLA KUVAKKELLA TUOTELUETTELOSSAMME: 3

6 100 % ERISTETYT KAAPELIKENGÄT SQUALE MINI Uusi valikoma S S. 35 S. 30 LÄPIKUULTAVAT RIVILIITTIMET RUUVILLLA BIZ GEL EXPRESS S. 22 S. 29 VALIKOIMA JOHDINKIINNIKKEITÄ S S.18 4 Kaikki tuotteemme löytyvät sivuilta

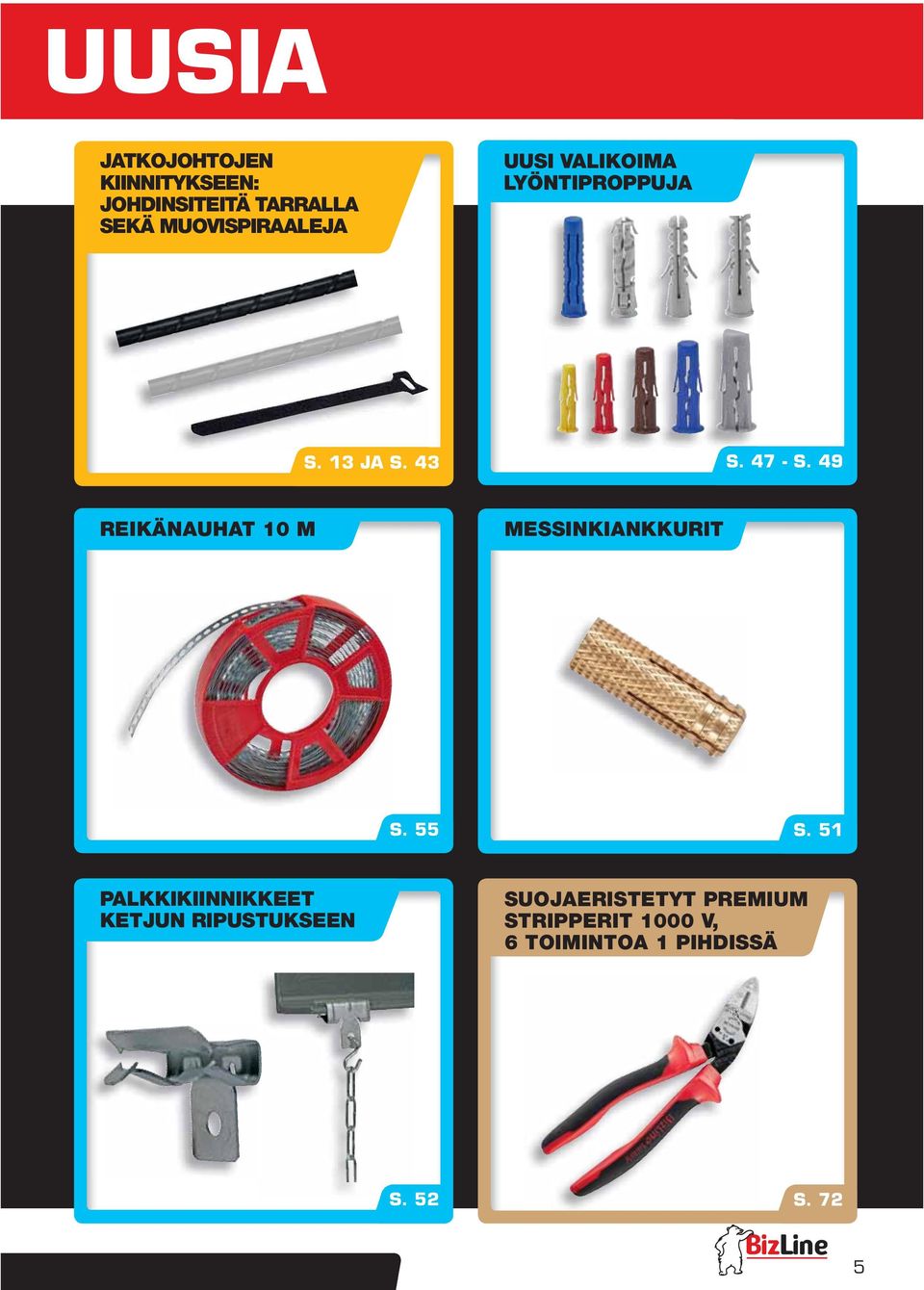

7 A JATKOJOHTOJEN KIINNITYKSEEN: JOHDINSITEITÄ TARRALLA SEKÄ MUOVISPIRAALEJA VALIKOIMA LYÖNTIPROPPUJA S. 13 JA S. 43 S S. 49 REIKÄNAUHAT 10 M MESSINKIANKKURIT S. 55 S. 51 PALKKIKIINNIKKEET KETJUN RIPUSTUKSEEN SUOJAERISTETYT PREMIUM STRIPPERIT 1000 V, 6 TOIMINTOA 1 PIHDISSÄ S. 52 S. 72 5

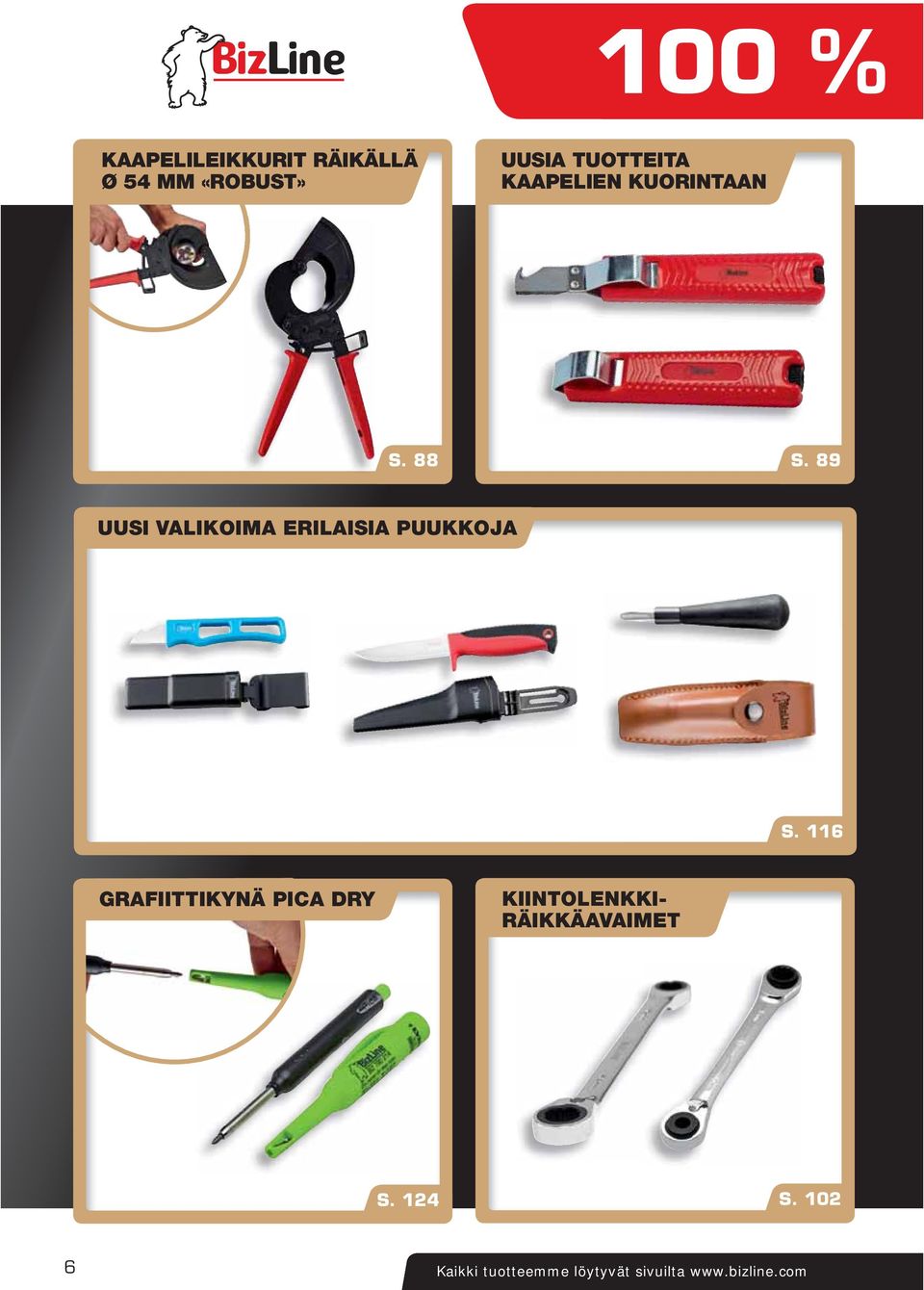

8 100 % KAAPELILEIKKURIT RÄIKÄLLÄ Ø 54 MM «ROBUST» A TUOTTEITA KAAPELIEN KUORINTAAN S. 88 S. 89 VALIKOIMA ERILAISIA PUUKKOJA S. 116 GRAFIITTIKYNÄ PICA DRY KIINTOLENKKI- RÄIKKÄAVAIMET S. 124 S Kaikki tuotteemme löytyvät sivuilta

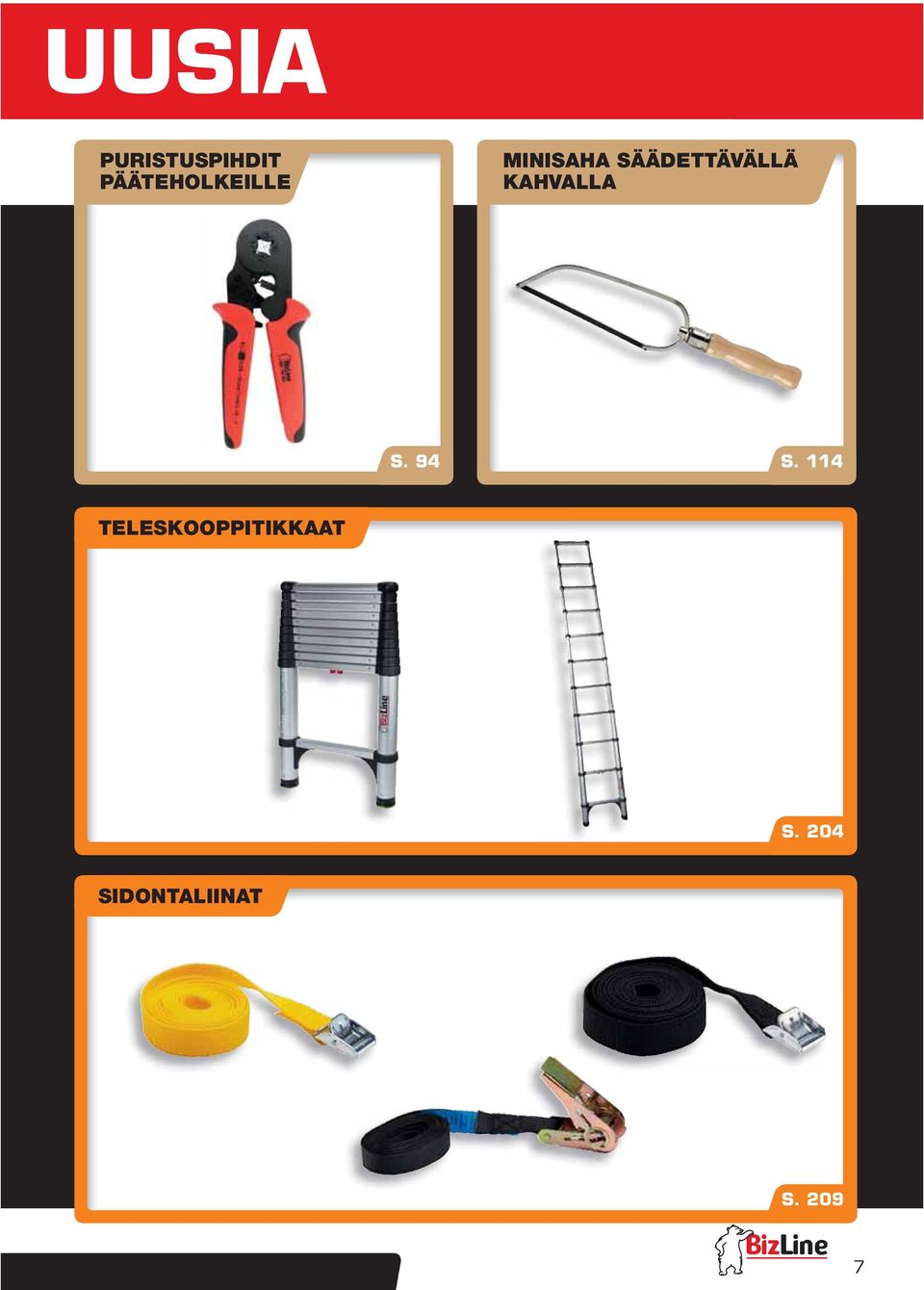

9 A PURISTUSPIHDIT PÄÄTEHOLKEILLE MINISAHA SÄÄDETTÄVÄLLÄ KAHVALLA S. 94 S. 114 TELESKOOPPITIKKAAT S. 204 SIDONTALIINAT S

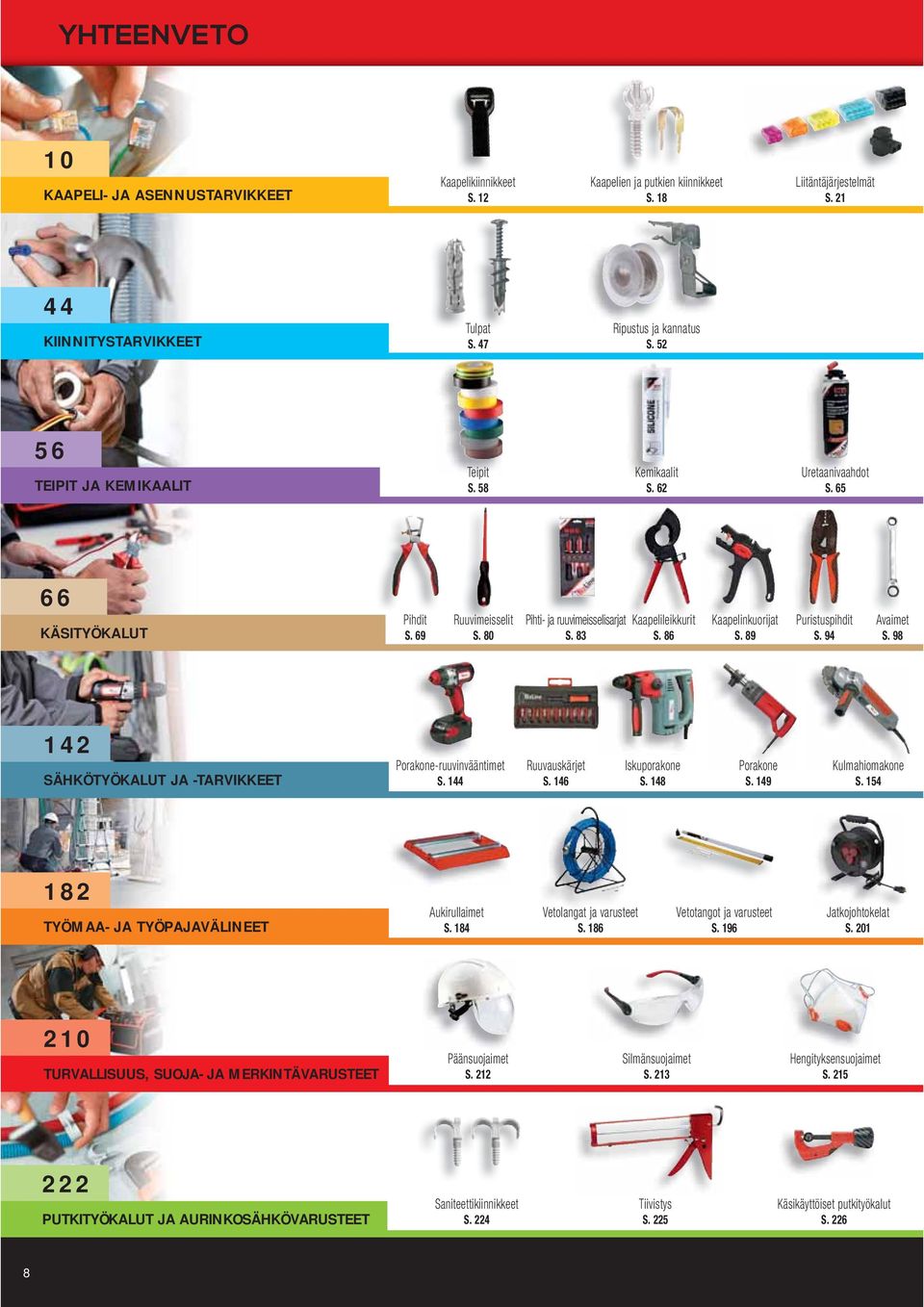

10 YHTEENVETO 10 KAAPELI- JA ASENNUSTARVIKKEET Kaapelikiinnikkeet S. 12 Kaapelien ja putkien kiinnikkeet S. 18 Liitäntäjärjestelmät S KIINNITYSTARVIKKEET Tulpat S. 47 Ripustus ja kannatus S TEIPIT JA KEMIKAALIT Teipit S. 58 Kemikaalit S. 62 Uretaanivaahdot S KÄSITYÖKALUT Pihdit S. 69 Ruuvimeisselit S. 80 Pihti- ja ruuvimeisselisarjat S. 83 Kaapelileikkurit S. 86 Kaapelinkuorijat S. 89 Puristuspihdit S. 94 Avaimet S SÄHKÖTYÖKALUT JA -TARVIKKEET Porakone-ruuvinvääntimet S. 144 Ruuvauskärjet S. 146 Iskuporakone S. 148 Porakone S. 149 Kulmahiomakone S TYÖMAA- JA TYÖPAJAVÄLINEET Aukirullaimet S. 184 Vetolangat ja varusteet S. 186 Vetotangot ja varusteet S. 196 Jatkojohtokelat S TURVALLISUUS, SUOJA- JA MERKINTÄVARUSTEET Päänsuojaimet S. 212 Silmänsuojaimet S. 213 Hengityksensuojaimet S PUTKITYÖKALUT JA AURINKOSÄHKÖVARUSTEET Saniteettikiinnikkeet S. 224 Tiivistys S. 225 Käsikäyttöiset putkityökalut S

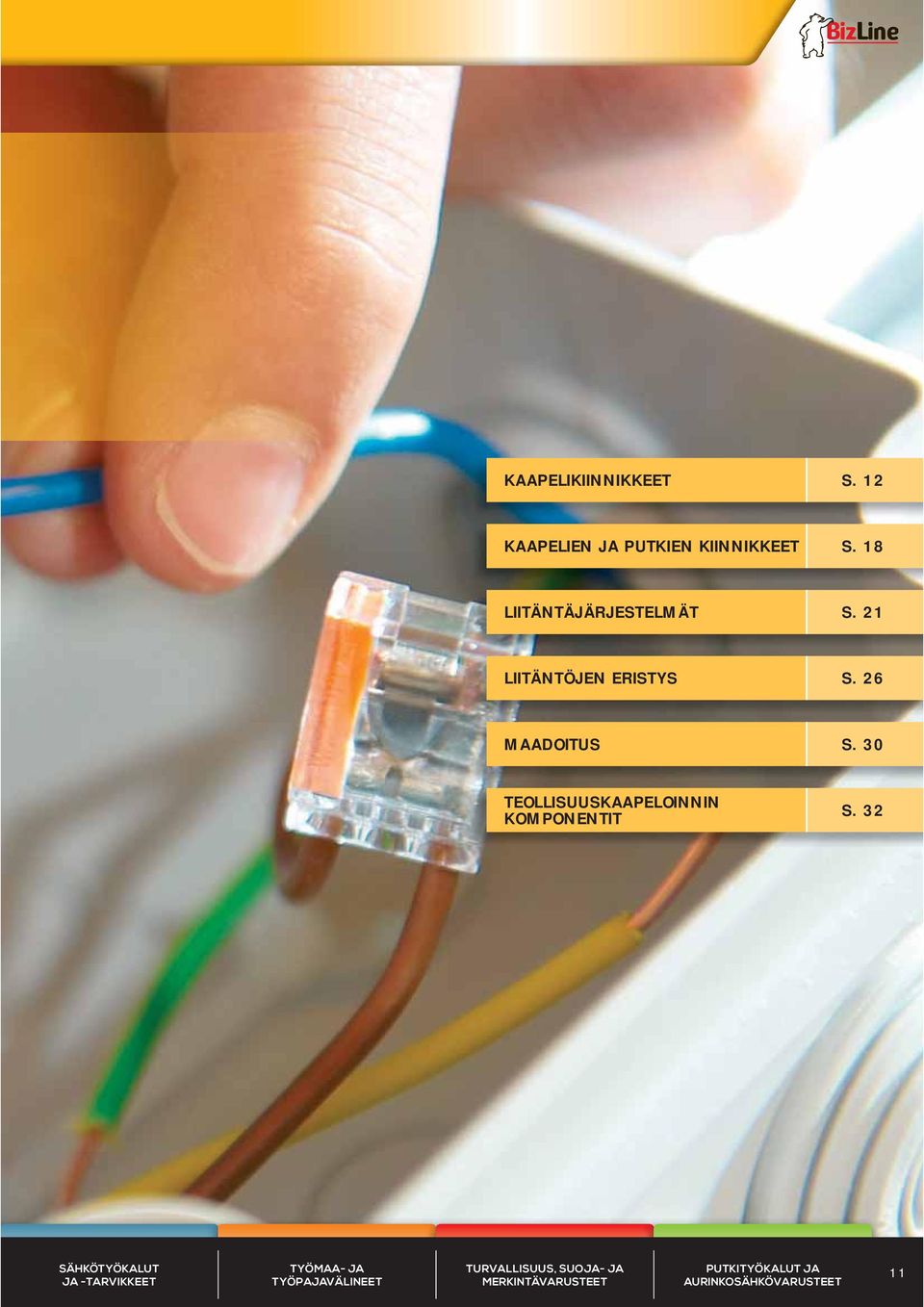

11 TAPES AND YHTEENVETO CHEMICALS Liitäntöjen eristys S. 26 Maadoitus S. 30 Teollisuuskaapeloinnin komponentit S. 32 Aerosolit S. 65 Leikkaus-, sahaus- ja viilausvälineet S. 108 Lyöntityökalut S. 117 Kiinnitysvälineet S. 120 Juotosvälineet S. 121 Merkintävälineet S. 123 Mittausvälineet S. 125 Mittarit ja testauslaitteet S. 129 Välineiden säilytys S. 131 Työkalusarjat S. 139 Uraleikkuri S. 155 Pölynimuri S. 155 Pistosaha S. 157 Kuumailmapuhallin S. 157 Rasiaporat ja poranterät S. 158 Reikäsahat S. 168 Laikat S. 176 Terät S. 179 Jatkojohdot S. 202 Sähköliitäntä S. 203 Tikkaat ja portaat S. 204 Puhdistusvälineet S. 205 Hygieniatarvikkeet S. 208 Sidonta- ja kiinnitysvälineet S. 209 Kuulonsuojaimet S. 216 Käsien suojaimet S. 218 Opasteet ja merkinnät S. 220 Aurinkosähkövarusteet S. 228 i hakemisto S hakemisto S. 240 Aakkosellinen hakemisto S

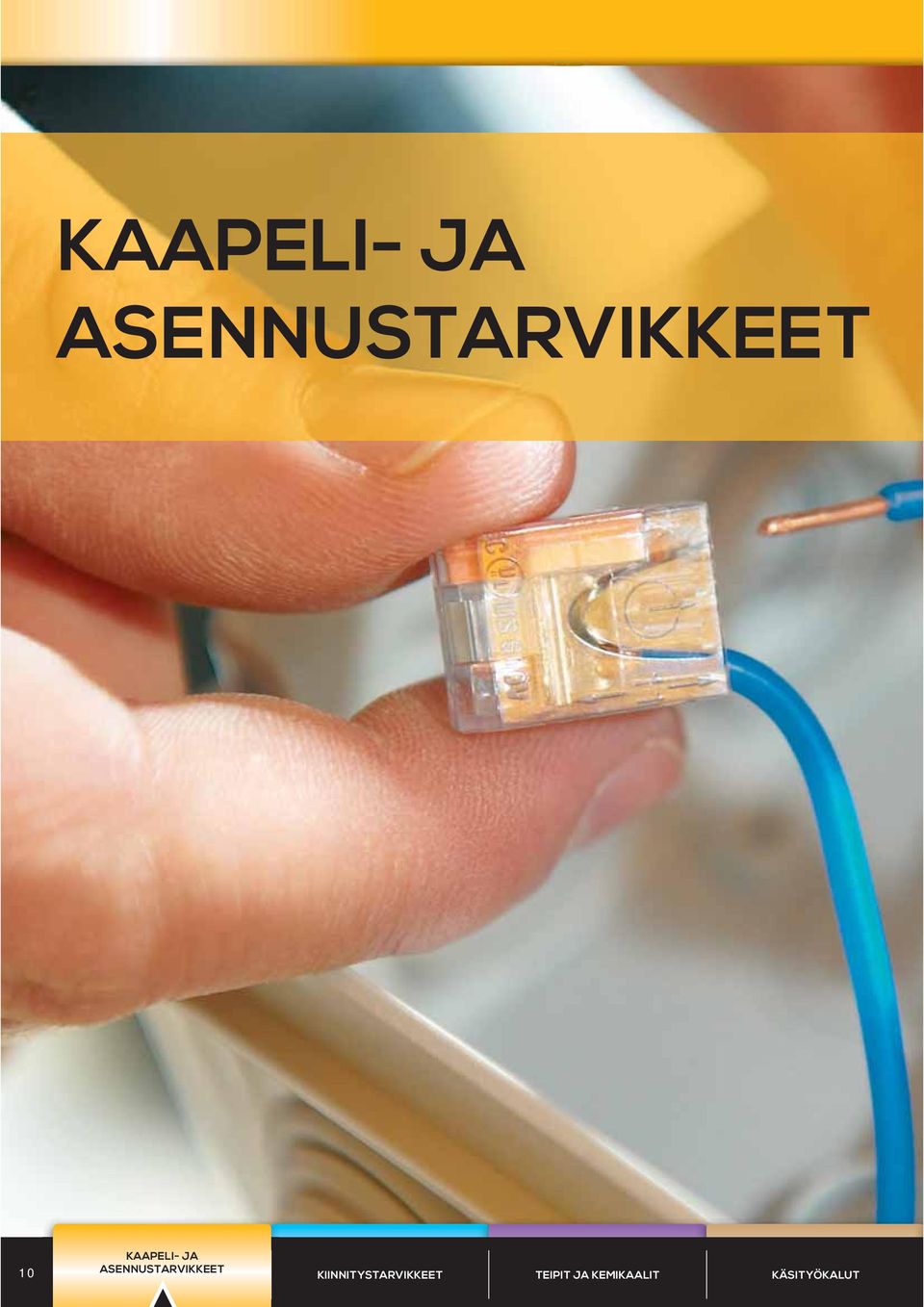

12 KAAPELI- JA ASENNUSTARVIKKEET 10 KAAPELI- JA ASENNUSTARVIKKEET KAAPELI- JA ASENNUSTARVIKKEET HARDWARE TAPES AND CHEMICALS HAND TOOLS KIINNITYSTARVIKKEET TEIPIT JA KEMIKAALIT KÄSITYÖKALUT

13 KAAPELIKIINNIKKEET S. 12 KAAPELIEN JA PUTKIEN KIINNIKKEET S. 18 LIITÄNTÄJÄRJESTELMÄT S. 21 LIITÄNTÖJEN ERISTYS S. 26 MAADOITUS S. 30 TEOLLISUUSKAAPELOINNIN KOMPONENTIT S. 32 POWER TOOLS AND SÄHKÖTYÖKALUT JA -TARVIKKEET SITE AND WORKSHOP TYÖMAA- EQUIPMENT JA TYÖPAJAVÄLINEET PROTECTION, SAFETY TURVALLISUUS, AND SIGNS SUOJA- JA MERKINTÄVARUSTEET PLUMBING AND PUTKITYÖKALUT SOLAR APPLICATIONS JA 11 AURINKOSÄHKÖVARUSTEET

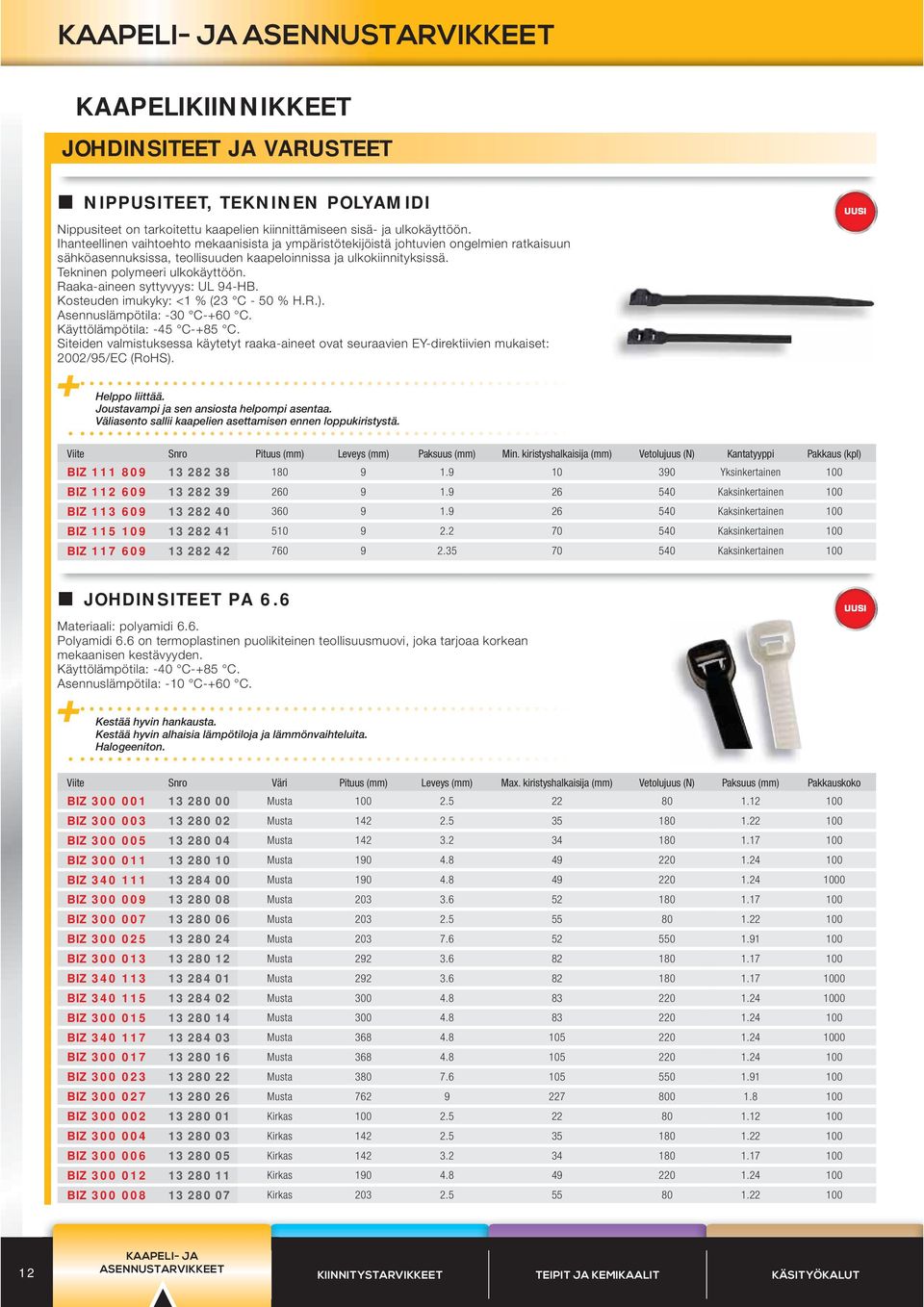

14 KAAPELI- JA ASENNUSTARVIKKEET KAAPELIKIINNIKKEET JOHDINSITEET JA VARUSTEET NIPPUSITEET, TEKNINEN POLYAMIDI Nippusiteet on tarkoitettu kaapelien kiinnittämiseen sisä- ja ulkokäyttöön. Ihanteellinen vaihtoehto mekaanisista ja ympäristötekijöistä johtuvien ongelmien ratkaisuun sähköasennuksissa, teollisuuden kaapeloinnissa ja ulkokiinnityksissä. Tekninen polymeeri ulkokäyttöön. Raaka-aineen syttyvyys: UL 94-HB. Kosteuden imukyky: <1 % (23 C - 50 % H.R.). Asennuslämpötila: -30 C-+60 C. Käyttölämpötila: -45 C-+85 C. Siteiden valmistuksessa käytetyt raaka-aineet ovat seuraavien EY-direktiivien mukaiset: 2002/95/EC (RoHS). Helppo liittää. Joustavampi ja sen ansiosta helpompi asentaa. Väliasento sallii kaapelien asettamisen ennen loppukiristystä. Pituus (mm) Leveys (mm) Paksuus (mm) Min. kiristyshalkaisija (mm) Vetolujuus (N) Kantatyyppi Pakkaus (kpl) BIZ Yksinkertainen 100 BIZ Kaksinkertainen 100 BIZ Kaksinkertainen 100 BIZ Kaksinkertainen 100 BIZ Kaksinkertainen 100 JOHDINSITEET PA 6.6 Materiaali: polyamidi 6.6. Polyamidi 6.6 on termoplastinen puolikiteinen teollisuusmuovi, joka tarjoaa korkean mekaanisen kestävyyden. Käyttölämpötila: -40 C-+85 C. Asennuslämpötila: -10 C-+60 C. Kestää hyvin hankausta. Kestää hyvin alhaisia lämpötiloja ja lämmönvaihteluita. Halogeeniton. Väri Pituus (mm) Leveys (mm) Max. kiristyshalkaisija (mm) Vetolujuus (N) Paksuus (mm) Pakkauskoko BIZ Musta BIZ Musta BIZ Musta BIZ Musta BIZ Musta BIZ Musta BIZ Musta BIZ Musta BIZ Musta BIZ Musta BIZ Musta BIZ Musta BIZ Musta BIZ Musta BIZ Musta BIZ Musta BIZ Kirkas BIZ Kirkas BIZ Kirkas BIZ Kirkas BIZ Kirkas KAAPELI- JA ASENNUSTARVIKKEET KAAPELI- JA ASENNUSTARVIKKEET HARDWARE TAPES AND CHEMICALS HAND TOOLS KIINNITYSTARVIKKEET TEIPIT JA KEMIKAALIT KÄSITYÖKALUT

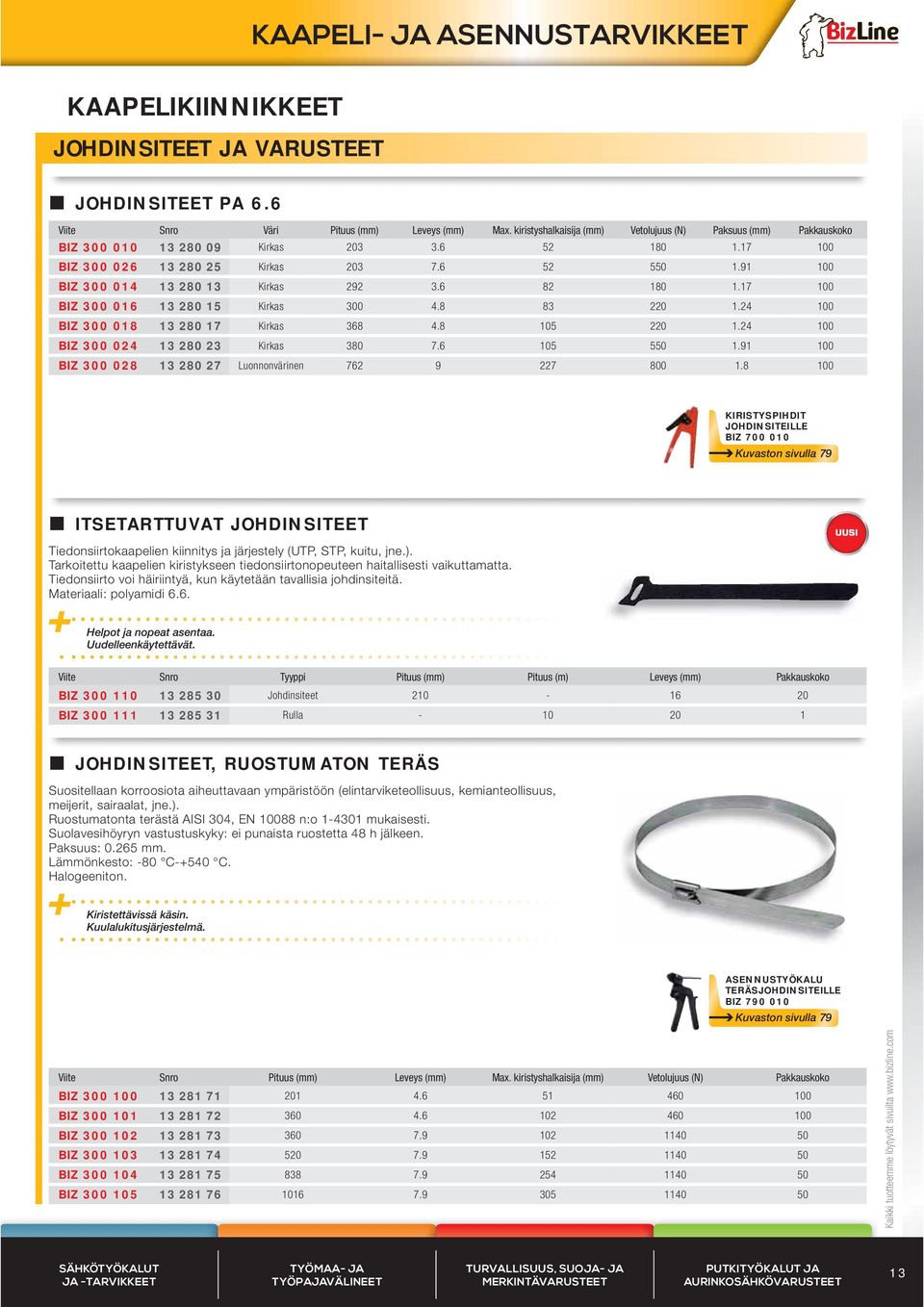

15 KAAPELI- JA ASENNUSTARVIKKEET KAAPELIKIINNIKKEET JOHDINSITEET JA VARUSTEET JOHDINSITEET PA 6.6 Väri Pituus (mm) Leveys (mm) Max. kiristyshalkaisija (mm) Vetolujuus (N) Paksuus (mm) Pakkauskoko BIZ Kirkas BIZ Kirkas BIZ Kirkas BIZ Kirkas BIZ Kirkas BIZ Kirkas BIZ Luonnonvärinen KIRISTYSPIHDIT JOHDINSITEILLE BIZ Kuvaston sivulla 79 ITSETARTTUVAT JOHDINSITEET Tiedonsiirtokaapelien kiinnitys ja järjestely (UTP, STP, kuitu, jne.). Tarkoitettu kaapelien kiristykseen tiedonsiirtonopeuteen haitallisesti vaikuttamatta. Tiedonsiirto voi häiriintyä, kun käytetään tavallisia johdinsiteitä. Materiaali: polyamidi 6.6. Helpot ja nopeat asentaa. Uudelleenkäytettävät. Tyyppi Pituus (mm) Pituus (m) Leveys (mm) Pakkauskoko BIZ Johdinsiteet BIZ Rulla JOHDINSITEET, RUOSTUMATON TERÄS Suositellaan korroosiota aiheuttavaan ympäristöön (elintarviketeollisuus, kemianteollisuus, meijerit, sairaalat, jne.). Ruostumatonta terästä AISI 304, EN n:o mukaisesti. Suolavesihöyryn vastustuskyky: ei punaista ruostetta 48 h jälkeen. Paksuus: mm. Lämmönkesto: -80 C-+540 C. Halogeeniton. Kiristettävissä käsin. Kuulalukitusjärjestelmä. ASENNUSTYÖKALU TERÄSJOHDINSITEILLE BIZ Kuvaston sivulla 79 Pituus (mm) Leveys (mm) Max. kiristyshalkaisija (mm) Vetolujuus (N) Pakkauskoko BIZ BIZ BIZ BIZ BIZ BIZ Kaikki tuotteemme löytyvät sivuilta POWER TOOLS AND SÄHKÖTYÖKALUT JA -TARVIKKEET SITE AND WORKSHOP TYÖMAA- EQUIPMENT JA TYÖPAJAVÄLINEET PROTECTION, SAFETY TURVALLISUUS, AND SIGNS SUOJA- JA MERKINTÄVARUSTEET PLUMBING AND PUTKITYÖKALUT SOLAR APPLICATIONS JA AURINKOSÄHKÖVARUSTEET 13

16 KAAPELI- JA ASENNUSTARVIKKEET KAAPELIKIINNIKKEET JOHDINSITEET JA VARUSTEET JOHDINSIDEANKKURIT, TARRA- JA RUUVIKIINNITYS Käytetään johdinsiteiden kanssa sähkökaapeleiden nopeaan kiinnitykseen. Materiaali: polyamidi 6.6. Käyttölämpötila: -40 C-+86 C (ankkuri). Käyttölämpötila (kiinnitys): -10 C-+80 C. Väri Pituus (mm) Leveys (mm) Repäisylujuus (N) Pakkaus (kpl) BIZ Kirkas BIZ Kirkas BIZ Uv Musta BIZ Uv Musta SEINÄKIINNIKE, RUUVIKIINNITYS Kaapeleiden, putkien ja asennusputkien nopeaan kiinnitykseen leveydeltään enintään 9 mm johdinsiteiden kanssa. Materiaali: polyamidi 6.6. Väri: musta. Ruuvin halkaisija (mm) Leveys (mm) Korkeus (mm) Pakkaus (kpl) BIZ TULPPAKIINNIKKEET Kaapeleiden, putkien ja asennusputkien nopeaan kiinnitykseen leveydeltään enintään 9 mm johdinsiteiden kanssa. Materiaali: polyamidi 6.6. Väri: musta. JOHDINSITEET, RUOSTUMATON TERÄS BIZ Kuvaston sivulla 13 Tyyppi Poranreikä Ø (mm) Pituus (mm) Leveys (mm) Korkeus (mm) Pakkaus (kpl) BIZ Vakio BIZ Laajentuva KAAPELI- JA ASENNUSTARVIKKEET KAAPELI- JA ASENNUSTARVIKKEET HARDWARE TAPES AND CHEMICALS HAND TOOLS KIINNITYSTARVIKKEET TEIPIT JA KEMIKAALIT KÄSITYÖKALUT

17 KAAPELI- JA ASENNUSTARVIKKEET KAAPELIKIINNIKKEET NAULAKIINNIKKEET BC Naulakiinnikkeet kaapeleille. Saatavissa eri kokoja ja värejä. Ulko- tai sisäasennus. Korroosionkestoluokka: C4. Naula: karkaistu teräs, sinkitty. Haponkestävä. Kaari: tiivistä polyeteeniä, iskunkestävää. Halogeeniton. Kestää UV-säteilyä. Asennuslämpötila: -20 C-+40 C. Sallittu jatkuva käyttölämpötila: -40 C-+80 C. Nämä naulat vääntyvät ennen katkeamista. Joustava rakenne: kiinnikkeen tyyppi sopii useille kaapelin halkaisijoille. Kaapelin halkaisija on merkitty jokaiselle kiinnikkeelle. Pakkauksen värikoodi ilmaisee nopeasti kiinnikkeiden halkaisijat. Tyyppi Väri Kaapelin halkaisija (mm) Naulan pituus (mm) Naulan hyötypituus (mm) Naulan halkaisija (mm) BIZ BC C4-3-5 Valkoinen BIZ BC C4-4-6 Valkoinen BIZ BC C4-5-7 Valkoinen BIZ BC C Valkoinen BIZ BC C Valkoinen BIZ BC C Valkoinen BIZ BC C Valkoinen BIZ BC C Valkoinen BIZ BC C Valkoinen BIZ BC C Valkoinen BIZ BC C Valkoinen BIZ BC C Valkoinen BIZ BC C Valkoinen BIZ BC C Valkoinen BIZ BC C Valkoinen BIZ BC C Musta BIZ BC C Musta BIZ BC C Musta BIZ BC C Musta BIZ BC C Musta BIZ BC C Musta BIZ BC C4-3-5 Luonnonvalkoinen BIZ BC C4-3-5 Luonnonvalkoinen BIZ BC C4-4-6 Luonnonvalkoinen BIZ BC C4-5-7 Luonnonvalkoinen Pakkauskoko Kaikki tuotteemme löytyvät sivuilta POWER TOOLS AND SÄHKÖTYÖKALUT JA -TARVIKKEET SITE AND WORKSHOP TYÖMAA- EQUIPMENT JA TYÖPAJAVÄLINEET PROTECTION, SAFETY TURVALLISUUS, AND SIGNS SUOJA- JA MERKINTÄVARUSTEET PLUMBING AND PUTKITYÖKALUT SOLAR APPLICATIONS JA AURINKOSÄHKÖVARUSTEET 15

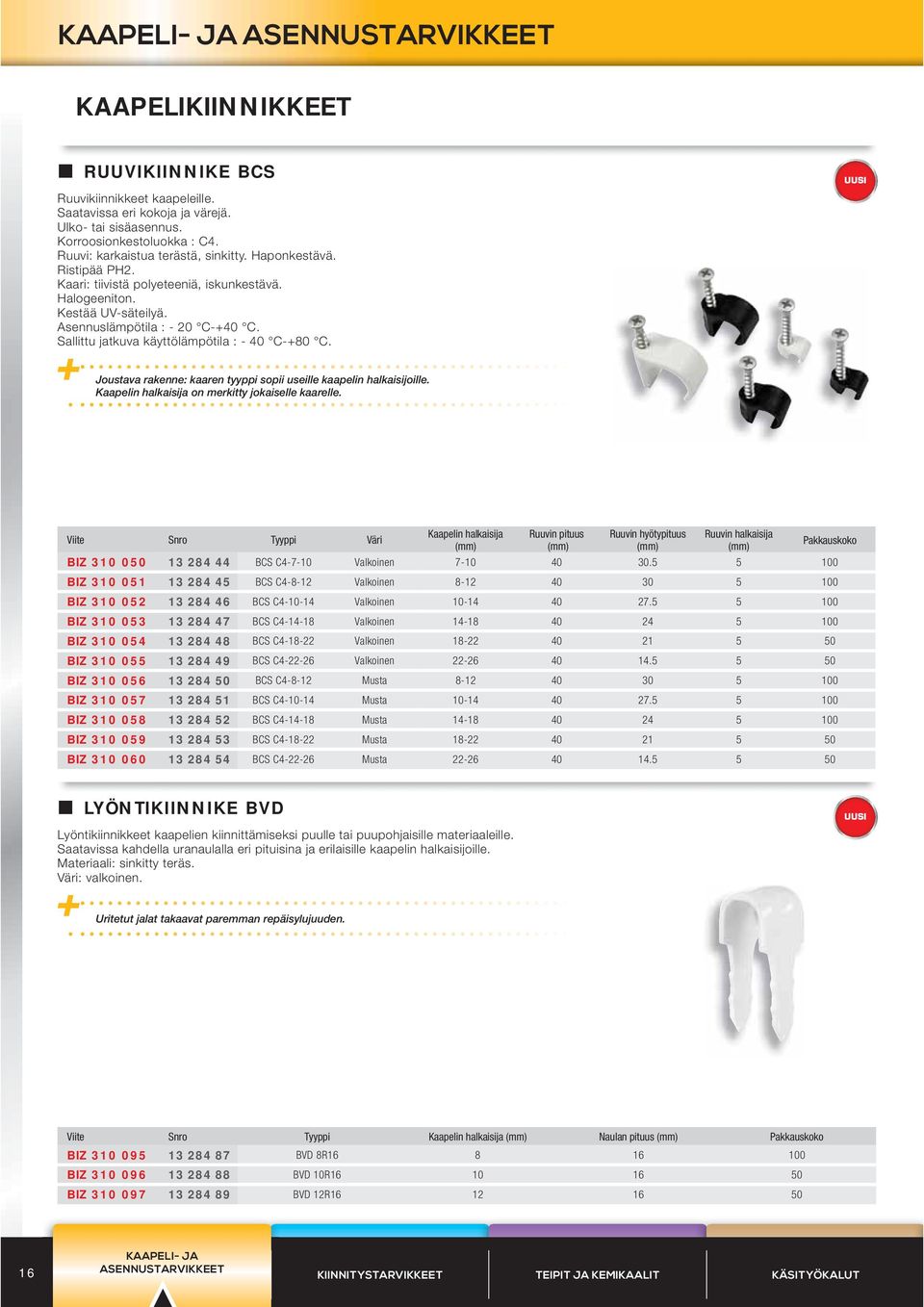

18 KAAPELI- JA ASENNUSTARVIKKEET KAAPELIKIINNIKKEET RUUVIKIINNIKE BCS Ruuvikiinnikkeet kaapeleille. Saatavissa eri kokoja ja värejä. Ulko- tai sisäasennus. Korroosionkestoluokka : C4. Ruuvi: karkaistua terästä, sinkitty. Haponkestävä. Ristipää PH2. Kaari: tiivistä polyeteeniä, iskunkestävä. Halogeeniton. Kestää UV-säteilyä. Asennuslämpötila : - 20 C-+40 C. Sallittu jatkuva käyttölämpötila : - 40 C-+80 C. Joustava rakenne: kaaren tyyppi sopii useille kaapelin halkaisijoille. Kaapelin halkaisija on merkitty jokaiselle kaarelle. Tyyppi Väri Kaapelin halkaisija (mm) Ruuvin pituus (mm) Ruuvin hyötypituus (mm) Ruuvin halkaisija (mm) BIZ BCS C Valkoinen BIZ BCS C Valkoinen BIZ BCS C Valkoinen BIZ BCS C Valkoinen BIZ BCS C Valkoinen BIZ BCS C Valkoinen BIZ BCS C Musta BIZ BCS C Musta BIZ BCS C Musta BIZ BCS C Musta BIZ BCS C Musta Pakkauskoko LYÖNTIKIINNIKE BVD Lyöntikiinnikkeet kaapelien kiinnittämiseksi puulle tai puupohjaisille materiaaleille. Saatavissa kahdella uranaulalla eri pituisina ja erilaisille kaapelin halkaisijoille. Materiaali: sinkitty teräs. Väri: valkoinen. Uritetut jalat takaavat paremman repäisylujuuden. Tyyppi Kaapelin halkaisija (mm) Naulan pituus (mm) Pakkauskoko BIZ BVD 8R BIZ BVD 10R BIZ BVD 12R KAAPELI- JA ASENNUSTARVIKKEET KAAPELI- JA ASENNUSTARVIKKEET HARDWARE TAPES AND CHEMICALS HAND TOOLS KIINNITYSTARVIKKEET TEIPIT JA KEMIKAALIT KÄSITYÖKALUT

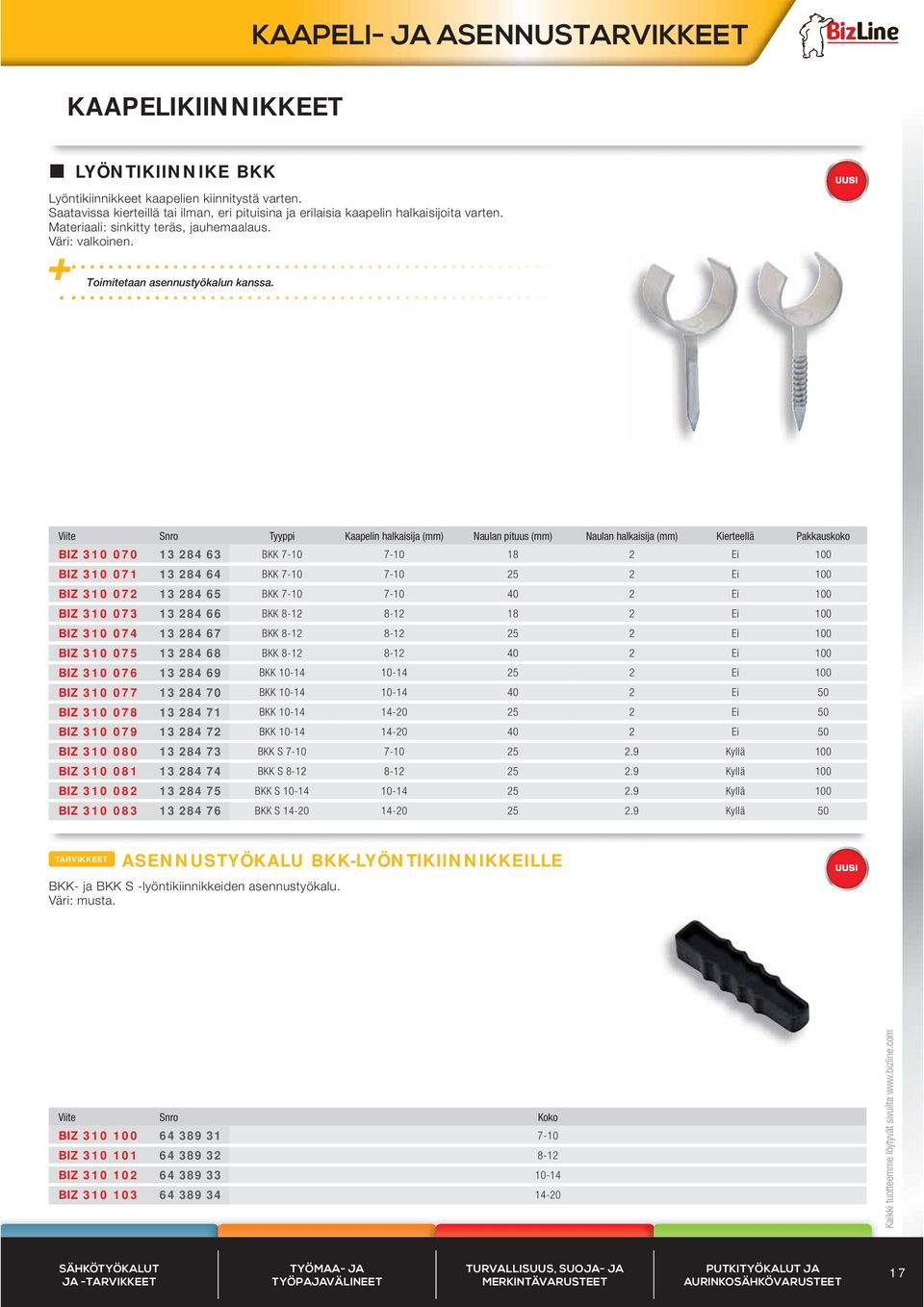

19 KAAPELI- JA ASENNUSTARVIKKEET KAAPELIKIINNIKKEET LYÖNTIKIINNIKE BKK Lyöntikiinnikkeet kaapelien kiinnitystä varten. Saatavissa kierteillä tai ilman, eri pituisina ja erilaisia kaapelin halkaisijoita varten. Materiaali: sinkitty teräs, jauhemaalaus. Väri: valkoinen. Toimitetaan asennustyökalun kanssa. Tyyppi Kaapelin halkaisija (mm) Naulan pituus (mm) Naulan halkaisija (mm) Kierteellä Pakkauskoko BIZ BKK Ei 100 BIZ BKK Ei 100 BIZ BKK Ei 100 BIZ BKK Ei 100 BIZ BKK Ei 100 BIZ BKK Ei 100 BIZ BKK Ei 100 BIZ BKK Ei 50 BIZ BKK Ei 50 BIZ BKK Ei 50 BIZ BKK S Kyllä 100 BIZ BKK S Kyllä 100 BIZ BKK S Kyllä 100 BIZ BKK S Kyllä 50 TARVIKKEET ASENNUSTYÖKALU BKK-LYÖNTIKIINNIKKEILLE BKK- ja BKK S -lyöntikiinnikkeiden asennustyökalu. Väri: musta. Koko BIZ BIZ BIZ BIZ Kaikki tuotteemme löytyvät sivuilta POWER TOOLS AND SÄHKÖTYÖKALUT JA -TARVIKKEET SITE AND WORKSHOP TYÖMAA- EQUIPMENT JA TYÖPAJAVÄLINEET PROTECTION, SAFETY TURVALLISUUS, AND SIGNS SUOJA- JA MERKINTÄVARUSTEET PLUMBING AND PUTKITYÖKALUT SOLAR APPLICATIONS JA AURINKOSÄHKÖVARUSTEET 17

20 KAAPELI- JA ASENNUSTARVIKKEET KAAPELIKIINNIKKEET KAAPELIKIINNIKKEET RUUVIKIINNIKE BK Rei'itetyt muovikiinnikkeet pyöreiden kaapeleiden ja kourujen kiinnittämiseksi. Saatavissa kaapelien/kourujen eri halkaisijoita varten. Materiaali: tiivistä polyeteeniä, iskunkestävä. Halogeeniton. Kestää UV-säteilyä. Asennuslämpötila: -20 C-+40 C. Sallittu jatkuva käyttölämpötila: -40 C-+80 C. Väri: valkoinen. Joustava rakenne: kiinnikkeen tyyppi sopii useille kaapelin halkaisijoille. Halkaisija on merkitty jokaiselle kiinnikkeelle. Tyyppi Kaapelin halkaisija (mm) Ruuvin halkaisija (mm) Pakkauskoko BIZ BK BIZ BK BIZ BK BIZ BK BIZ BK KAARIKIINNIKKEET Johtimien ja PTT- ja TV-kaapelien kiinnittämiseen harkkotiileen, betoniin, tiileen, jne. Materiaali: polyamidi 6.6. Lämpötilakesto: +80 C jatkuva/+130 C korkea. -10 C asennus/-40 C käyttö. Repäisylujuus: 100 N, mitattuna B25-betonista. Halogeeniton ja silikoniton. Kaapelin halkaisija (mm) Käyttö Pakkaus (kpl) BIZ Kaapeleille max. 3 x BIZ Kaapeleille ja IRL-putkille 16/20/25 50 BIZ Kaapeleille ja IRL-putkille 32/40 25 KAAPELIEN JA PUTKIEN KIINNIKKEET NAULAKIINNIKKEET BPCN Naulakiinnikkeet, kiinteä tulppa, kaapelien kiinnitystä varten. Saatavana yksi- tai kaksiosaisena. Ulko- tai sisäasennus. Korroosionkestoluokka: C4. Naula: karkaistua terästä, sinkitty. Haponkestävä. Kaari: tiivistä polyeteeniä, iskunkestävä. Halogeeniton. Kestää UV-säteilyä. Asennuslämpötila: -20 C -+40 C. Sallittu jatkuva käyttölämpötila: -40 C-+80 C. Väri: vaalea. Joustava rakenne: sopii useille kaapelin halkaisijoille. Kaapelin halkaisija merkitty jokaiselle kiinnikkeelle. Tyyppi Kaapelin halkaisija (mm) Malli Tulpan pituus (mm) Tulpan halkaisija (mm) Naulan pituus (mm) Naulan halkaisija (mm) Pakkauskoko BIZ BPCN Yksiosainen BIZ BPCN Yksiosainen BIZ BDPCN Kaksiosainen KAAPELI- JA ASENNUSTARVIKKEET KAAPELI- JA ASENNUSTARVIKKEET HARDWARE TAPES AND CHEMICALS HAND TOOLS KIINNITYSTARVIKKEET TEIPIT JA KEMIKAALIT KÄSITYÖKALUT

21 KAAPELI- JA ASENNUSTARVIKKEET KAAPELIEN JA PUTKIEN KIINNIKKEET SÄÄDETTÄVÄT JOHDINSITEET IRL-putkien nopeaan ja varmaan kiinnitykseen sisätiloissa. Materiaali: polyamidi 6.6. Väri: harmaa RAL Vetolujuus: 360 N (keskiarvo). Käyttölämpötila: -40 C-+85 C. Asennuslämpötila: -15 C-+60 C. Tulppa: reiän halkaisija: 8 mm Helppo asentaa: johdinsiteen vaivaton ohjaus ja kiristys, ruuvin kanta ei estä johdinsiteen kulkua. Kiinnikkeeseen sopivat ruuvit, joiden halkaisija on 5.5 mm. M7-kierretappia voidaan käyttää keskikiinnittimenä haaroitusrasian takana. Putki Ø (mm) Poranreikä Ø (mm) Tulpan kierre Pakkaus (kpl) BIZ M7 100 johdinsidettä tulppaa BIZ M7 100 johdinsidettä tulppaa BIZ M7 100 tulppaa BIZ johdinsidettä BIZ johdinsidettä PUTKIKIINNIKE "CLIPÉO" Jäykkien, sileiden muoviputkien kiinnittämiseen. Materiaali: Polyamidi 6. Ei vaadi erikoistyökaluja. Poranreikä Ø (mm) Putki Ø (mm) Pakkaus (kpl) BIZ BIZ BIZ Kaikki tuotteemme löytyvät sivuilta POWER TOOLS AND SÄHKÖTYÖKALUT JA -TARVIKKEET SITE AND WORKSHOP TYÖMAA- EQUIPMENT JA TYÖPAJAVÄLINEET PROTECTION, SAFETY TURVALLISUUS, AND SIGNS SUOJA- JA MERKINTÄVARUSTEET PLUMBING AND PUTKITYÖKALUT SOLAR APPLICATIONS JA AURINKOSÄHKÖVARUSTEET 19

22 KAAPELI- JA ASENNUSTARVIKKEET KAAPELIEN JA PUTKIEN KIINNIKKEET MUOVISET KIINNIKKEET BIZCLIPS Kaapelien ja asennusputkien kiinnittämiseen. Materiaali: polyamidi 6. Väri: harmaa. Tyyppi Poranreikä Ø (mm) Putki Ø (mm) Pakkaus (kpl) BIZ Yksinkertainen BIZ Yksinkertainen BIZ Yksinkertainen BIZ Yksinkertainen BIZ Kaksinkertainen BIZ Kaksinkertainen BIZ Kaksinkertainen VAHVISTETUT RUUVIKIRISTIMET, 1-LAIPPAISET Sähkökaapelien ja asennusputkien kiinnittämiseen. Materiaali: sinkitty teräs. Putki Ø (mm) Pakkaus (kpl) BIZ BIZ BIZ SINKITTY METALLIKIINNIKE BM Sinkityt metallikiinnikkeet pyöreiden kaapeleiden tai kourujen kiinnittämiseksi puulle tai puupohjaisille materiaaleille. Saatavissa eri pituisina ja eri kokoisille kaapeleille/kouruille. Materiaali: karkaistu teräs, sinkitty. Väri: keltainen. Uritetut jalat takaavat paremman repäisylujuuden. Tyyppi Kaapelin halkaisija (mm) Naulan pituus (mm) Pakkauskoko BIZ BM 16R BIZ BM 20R BIZ BM 25R BIZ BM 27R BIZ BM 32R KAAPELI- JA ASENNUSTARVIKKEET KAAPELI- JA ASENNUSTARVIKKEET HARDWARE TAPES AND CHEMICALS HAND TOOLS KIINNITYSTARVIKKEET TEIPIT JA KEMIKAALIT KÄSITYÖKALUT

23 KAAPELI- JA ASENNUSTARVIKKEET LIITÄNTÄJÄRJESTELMÄT KYTKENTÄRIMA 12-paikkaiset kytkentärimat polypropyleenia. Toimitetaan ruuvit kiristettyinä 1/3. Erittäin joustavat kytkentärimat. Voidaan katkaista ilman työkaluja vääntämällä 1.5 kierrosta.» EN 60998, NF EN , CEI Väri Pituus (mm) Korkeus (mm) Syvyys (mm) Jännite (V) Virta (A) Poikkipinta (mm²) Pakkaus BIZ Musta BIZ Musta BIZ Musta BIZ Musta BIZ Musta BIZ Valkoinen BIZ Valkoinen BIZ Valkoinen BIZ Valkoinen BIZ Valkoinen PP-KYTKENTÄRIMAT 12-paikkaiset kytkentärimat jäykästä polypropyleenistä messinkisen liitinalustan kanssa. Toimitetaan auki ruuvattuna johtimien kiinnityksen helpottamiseksi, irtaantumattomien ruuvien kanssa. Voidaan katkaista ilman työkaluja. Poikkipinta (mm²) Pituus (mm) Korkeus (mm) Syvyys (mm) Jännite (V) Virta (A) Väri Pakkaus BIZ Musta 10 BIZ Musta 10 BIZ Musta 10 BIZ Musta 10 BIZ Musta 10 BIZ Valkoinen 10 BIZ Valkoinen 10 BIZ Valkoinen 10 BIZ Valkoinen 10 BIZ Valkoinen 10 Kaikki tuotteemme löytyvät sivuilta POWER TOOLS AND SÄHKÖTYÖKALUT JA -TARVIKKEET SITE AND WORKSHOP TYÖMAA- EQUIPMENT JA TYÖPAJAVÄLINEET PROTECTION, SAFETY TURVALLISUUS, AND SIGNS SUOJA- JA MERKINTÄVARUSTEET PLUMBING AND PUTKITYÖKALUT SOLAR APPLICATIONS JA AURINKOSÄHKÖVARUSTEET 21

24 KAAPELI- JA ASENNUSTARVIKKEET LIITÄNTÄJÄRJESTELMÄT KYTKENTÄRIMAT 10-paikkaiset kytkentärimat polykarbonaattia (5 paikkaa BIZ :ssa). Toimitetaan auki ruuvattuna johtimien kiinnityksen helpottamiseksi, irtaantumattomien ruuvien kanssa. Liitännät näkyvät läpikuultavan liittimen läpi. Voidaan katkaista ilman työkaluja. Turvallinen, liittimen toinen pää suljettu. Poikkipinta (mm²) Pituus (mm) Korkeus (mm) Syvyys (mm) Jännite (V) Pakkaus BIZ BIZ BIZ BIZ BIZ BIZ KYTKENTÄRIMAT LIITTIMET Läpikuultavat kytkentärimat. Toimitetaan auki ruuvattuna johtimien kiinnityksen helpottamiseksi, irtaantumattomien ruuvien kanssa. Liitännät näkyvät läpikuultavan liittimen läpi. Turvallinen, liittimen toinen pää suljettu. Poikkipinta (mm²) Pituus (mm) Korkeus (mm) Syvyys (mm) Jännite (V) Pakkaus (kpl) BIZ x BIZ x BIZ x BIZ BIZ BIZ BIZ BIZ BIZ BIZ KAAPELI- JA ASENNUSTARVIKKEET KAAPELI- JA ASENNUSTARVIKKEET HARDWARE TAPES AND CHEMICALS HAND TOOLS KIINNITYSTARVIKKEET TEIPIT JA KEMIKAALIT KÄSITYÖKALUT

25 KAAPELI- JA ASENNUSTARVIKKEET LIITÄNTÄJÄRJESTELMÄT RASIALIITIN CHRISTA'L Automaattiset V0-hyväksytyt rasialiittimet. Työskentelylämpötila: -30 C-+105 C. Jäykälle johtimelle mm². Materiaali: polyamidi 6.6. Jännite: 450 V. Virta: 24 A. Mittauspiste nopeaan kytkennän testaukseen. Sisäänmenojen määrä Väri Purkin sisältö Laatikkopakkaus BIZ Punainen BIZ Oranssi BIZ Keltainen BIZ Harmaa 50 - BIZ (2 x 4) Musta 50 - BIZ mixed liittimet - BIZ Punainen BIZ Oranssi BIZ Keltainen BIZ Harmaa BIZ (2 x 4) Musta VÄRILLISET RASIALIITTIMET Automaattiset rasialiittimet. Työskentelylämpötila: -30 C-+105 C. Jäykälle johtimelle mm². Materiaali: kestomuovi UL 94 V2. Jännite: 450 V. Virta: 24 A. Sisäänmenojen määrä Väri Purkin sisältö Laatikkopakkaus BIZ Punainen BIZ Oranssi BIZ Keltainen BIZ Harmaa 50 - BIZ (2 x 4) Musta 50 - BIZ Punainen BIZ Oranssi BIZ Keltainen BIZ Harmaa BIZ (2 x 4) Musta Kaikki tuotteemme löytyvät sivuilta POWER TOOLS AND SÄHKÖTYÖKALUT JA -TARVIKKEET SITE AND WORKSHOP TYÖMAA- EQUIPMENT JA TYÖPAJAVÄLINEET PROTECTION, SAFETY TURVALLISUUS, AND SIGNS SUOJA- JA MERKINTÄVARUSTEET PLUMBING AND PUTKITYÖKALUT SOLAR APPLICATIONS JA AURINKOSÄHKÖVARUSTEET 23

26 KAAPELI- JA ASENNUSTARVIKKEET LIITÄNTÄJÄRJESTELMÄT RASIALIITTIMET CHRISTA'L FLEX Työskentelylämpötila: -30 C-+110 C. Jäykälle johtimelle mm². Puolijäykälle johtimelle mm². Jännite: 450 V. Virta: 24 A. Kaksi itsenäistä kosketinjousta: erikokoisten ja erilaisten johtimien liitäntä ja parempi kiinnitys. Mittauspiste nopeaan kytkennän testaukseen. Liitännän silmämääräinen tarkistus. Sisääntulojen lukumäärän tunnistaminen värikoodilla. Sisäänmenojen määrä Väri Purkin sisältö BIZ Keltainen 100 BIZ Oranssi 100 BIZ Kirkas 75 BIZ Sininen 50 BIZ Violetti 50 BIZ Musta 40 PIKALIITIN XPRESS Pikaliitoksiin 2 johtimen välillä. Materiaali: polyamidi / itsesammuva lasikuitu V0. Käyttölämpötila: -40 C-+140 C. Resistanssi alle 1 mω. Resistanssin maksimivaihtelu alle 0.30 mω. Itsekuoriva, itsesammuva. Liittimessä geeli sisällä, liitin suojaa kosteudelta. Virta (A) Mitat (mm) Pakkaus BIZ x 18 x KAAPELI- JA ASENNUSTARVIKKEET KAAPELI- JA ASENNUSTARVIKKEET HARDWARE TAPES AND CHEMICALS HAND TOOLS KIINNITYSTARVIKKEET TEIPIT JA KEMIKAALIT KÄSITYÖKALUT

27 KAAPELI- JA ASENNUSTARVIKKEET LIITÄNTÄJÄRJESTELMÄT PIKALIITIN JOUSTAVALLE/JÄYKÄLLE JOHTIMELLE Käyttö mm. lämpöpattereiden, valaisimien jne. liitäntä. Jännite: 400 V. Virta: 24 A. Suora liitäntä ilman työkaluja. Tyyppi Säikeiset johdot (mm²) Jäykät johdot (mm²) Väri Pakkaus (kpl) BIZ joustava/1 jäykkä 0.5/ /2.5 Harmaa 100 BIZ joustava/2 jäykkää 0.5/ /2.5 Valkoinen 100 HEIKKOVIRTALIITIN Yksi- ja monihaaraisiin liitoksiin halkaisijaltaan mm. Suositellaan kaikkiin sovelluksiin ja erityisesti digitaalisiin verkkoyhteyksiin. Tärkeimpien kansainvälisten teleoperaattorien hyväksymä. Laadukas teknologia mahdollistaa liitinten asennuksen hälyttimiin ja muihin turvallisuusjärjestelmiin. Liitin BIZ mahdollistaa koko kaapelin hyödyntämisen (käytetään Led -kytkennöissä), joko yksi tai monisäikeisillä kaapeleilla. Esivoideltu versio, vesitiivis (paitsi BIZ ). Resistanssi alle 0.30 mω. Ledeihin ja hälyttimiin. Laadukas teknologia takaa oikean johtojen kuorimiskulman. U-haarateknologiaa kertaa parempi käytettävyys. Väri Sisäänmenojen määrä Tyyppi Eristyksen enimmäishalkaisija, kaikki materiaalit (mm) BIZ Vihreä 2 Jatko BIZ Sininen 2 risteystä Haaroitus BIZ Punainen 2/5* Jatko/haaroitus * (2/3 : Ø mm; 5: Ø 0.40 mm) Pakkaus (kpl) TARVIKKEET PURISTUSPIHDIT HEIKKOVIRTALIITTIMILLE Muovi-, massa- tai paperipinnoitetuille kupariliittimille, joissa kuparin halkaisija on mm. Miellyttävät muovikahvat. Kevyt työkalu toistuvaan liitäntätyöhön. BIZ Kaikki tuotteemme löytyvät sivuilta POWER TOOLS AND SÄHKÖTYÖKALUT JA -TARVIKKEET SITE AND WORKSHOP TYÖMAA- EQUIPMENT JA TYÖPAJAVÄLINEET PROTECTION, SAFETY TURVALLISUUS, AND SIGNS SUOJA- JA MERKINTÄVARUSTEET PLUMBING AND PUTKITYÖKALUT SOLAR APPLICATIONS JA AURINKOSÄHKÖVARUSTEET 25

28 KAAPELI- JA ASENNUSTARVIKKEET LIITÄNTÖJEN ERISTYS ERISTEGEELI BIZ'GEL Korkeat dielektriset ja lämpöominaisuudet omaava kaksikomponenttigeeli. Kaksi käytännöllistä pulloa sisältävät kaksi aineosaa, jotka sekoitetaan keskenään suhteessa 1:1. Sähköliitäntöjen eristykseen. Ihanteellinen haaroitusrasioiden eristykseen ulkona tai kosteissa tiloissa. Sopii ulos asennettaville komponenteille, sisäpuhelimille, ulkona oleville sähköasennuksille, uima-altaille, jne. Dielektrinen jäykkyys: > 20 kv/mm. Tilavuusresistiivisyys: > 2,10 15 Ω/cm. Jännite: kv. Asennuslämpötila: +4 C-+40 C. Käyttölämpötila polymerisaation jälkeen: -40 C-+200 C. Lämpötila vaikuttaa kuivumisaikaan: noin 15 minuutissa 20 C lämpötilassa, noin 45 minuutissa 10 C lämpötilassa, noin 190 minuutissa 0 C lämpötilassa. Suojausluokka: IP 68. Helposti poistettavissa. Myrkytön. Ei vanhene. Polymerisoituu alhaisessakin lämpötilassa. Helposti poistettavissa ja uudelleenkäytettävissä Tilavuus (l) BIZ KAAPELI- JA ASENNUSTARVIKKEET KAAPELI- JA ASENNUSTARVIKKEET HARDWARE TAPES AND CHEMICALS HAND TOOLS KIINNITYSTARVIKKEET TEIPIT JA KEMIKAALIT KÄSITYÖKALUT

29 KAAPELI- JA ASENNUSTARVIKKEET LIITÄNTÖJEN ERISTYS ERISTEGEELI PUSSISSA BIZ'GEL Korkeat dielektriset ja lämpöominaisuudet omaava kaksikomponenttigeeli. Tiiviisti suljettu pussi, joka sisältää ennalta annostellun määrän kaksikomponenttigeeliä. Sähköliitäntöjen eristykseen. Ihanteellinen haaroitusrasioiden eristykseen ulkona tai kosteissa tiloissa, koska ainemäärä on tarkoitettu nimenomaan vakiokokoisille haaroitusrasioille sopivaksi. Sopii ulos asennettaville komponenteille, sisäpuhelimille, ulkona oleville sähköasennuksille, uima-altaille, jne. Dielektrinen jäykkyys: > 20 kv/mm. Tilavuusresistiivisyys: > Ω/cm. Jännite: kv. Asennuslämpötila: +0 C-+40 C. Käyttölämpötila polymerisaation jälkeen: -40 C-+200 C. Kuivuu nopeasti: alle 10 minuutissa lämpötilassa 23 C. Suojausluokka: IP 68. Esiannosteltu määrä geeliä. Helposti poistettavissa. Myrkytön. Ei vanhene. Polymerisoituu alhaisessakin lämpötilassa. Tilavuus (ml) Täytettävän haaroitusrasian mitat (p x l x k mm) BIZ halkaisija 60 BIZ halkaisija 80 Helposti poistettavissa ja uudelleenkäytettävissä BIZ x 100 x 50 tai 120 x 80 x 50 Kaikki tuotteemme löytyvät sivuilta POWER TOOLS AND SÄHKÖTYÖKALUT JA -TARVIKKEET SITE AND WORKSHOP TYÖMAA- EQUIPMENT JA TYÖPAJAVÄLINEET PROTECTION, SAFETY TURVALLISUUS, AND SIGNS SUOJA- JA MERKINTÄVARUSTEET PLUMBING AND PUTKITYÖKALUT SOLAR APPLICATIONS JA AURINKOSÄHKÖVARUSTEET 27

30 KAAPELI- JA ASENNUSTARVIKKEET LIITÄNTÖJEN ERISTYS ERISTEGEELI BIZ'GEL MAX Sähköliitäntöjen eristykseen. Ihanteellinen haaroitusrasioiden eristykseen ulkona tai kosteissa tiloissa. Dielektrinen jäykkyys: > 23 kv/mm. Jännite: 1 kv asti. Asennuslämpötila: -10 C-+55 C. Käyttölämpötila polymerisaation jälkeen: -60 C-+200 C. Kuivuu nopeasti: noin 15 minuuttia lämpötilassa 25 C. Suojausluokka: IP 68. Uudelleenkäytettävä! Helposti poistettavissa. Myrkytön. Ei vanhene. Helposti poistettavissa Uudelleenkäytettävä Tilavuus (l) BIZ KAAPELI- JA ASENNUSTARVIKKEET KAAPELI- JA ASENNUSTARVIKKEET HARDWARE TAPES AND CHEMICALS HAND TOOLS KIINNITYSTARVIKKEET TEIPIT JA KEMIKAALIT KÄSITYÖKALUT

31 KAAPELI- JA ASENNUSTARVIKKEET LIITÄNTÖJEN ERISTYS ERISTEGEELI BIZ'GEL EXPRESS Käyttövalmis yksikomponenttinen geeli ruiskutettavassa 280 ml:n patruunassa. Käytännöllinen ja joka tilanteeseen sopiva tuote on käyttövalmis, sitä ei tarvitse sekoittaa. Sähköliitäntöjen eristykseen. Ihanteellinen vaikeissa paikoissa oleville haaroitusrasioille. BIZ'GEL EXPRESS puristetaan vaivattomasti missä tahansa asennossa olevaan haaroitusrasiaan tai liitäntäjärjestelmään. Ihanteellinen ratkaisu työmaan kaikkien haaroitusrasioiden eristämiseen! Dielektrinen jäykkyys: > 23 kv/mm. Jännite: 1 kv asti. Asennuslämpötila: -40 C-+110 C. Käyttölämpötila polymerisaation jälkeen: -60 C-+200 C. Suojausluokka: IP 68. Sekoitettu, käyttövalmis. Uudelleen käytettävä. Voidaan käyttää heti alhaisessakin lämpötilassa (-40 C)! Ei sekoittamista eikä odottamista. Helposti poistettavissa. Myrkytön. Ei vanhene. Tilavuus (ml) BIZ TARVIKKEET PURISTIN PATRUUNOILLE JA PAISUVALLE VAAHDOLLE Rakenne ja liipaisin puristemetallia. Kahva alumiinia. Tippalukkotoiminto. Sopii esim. eristegeelille BIZ Patruunoille (ml) Pituus (mm) Paino (g) BIZ Kaikki tuotteemme löytyvät sivuilta POWER TOOLS AND SÄHKÖTYÖKALUT JA -TARVIKKEET SITE AND WORKSHOP TYÖMAA- EQUIPMENT JA TYÖPAJAVÄLINEET PROTECTION, SAFETY TURVALLISUUS, AND SIGNS SUOJA- JA MERKINTÄVARUSTEET PLUMBING AND PUTKITYÖKALUT SOLAR APPLICATIONS JA AURINKOSÄHKÖVARUSTEET 29

32 KAAPELI- JA ASENNUSTARVIKKEET LIITÄNTÖJEN ERISTYS SQUALE MINI Liittimen suojus kaapeleille 4 mm² asti. Nopea ja varma liitäntöjen eristys. Ihanteellinen ulkona, kosteissa tiloissa ja upotettuna. Sisältää neutraalia ja myrkytöntä eristysgeeliä. IP 68 -asennuksiin. Vahingoittuneiden kaapeleiden nopea korjaus. Myrkytön. Kapasiteetti yksi johdin (mm²) Kapasiteetti kaksi johdinta (mm²) Mitat (mm) Pakkaus BIZ x 18 8 LIITINSARJA SQUALE Yhdistää, eristää, tiivistää ja suojaa liitäntöjä. Toimitetaan keskitystapin ja johdinsiteiden kanssa asennusputkien pitämiseksi paikoillaan. Jännite: kv. Kotelointi: IP 68. IP 68 -asennuksiin. Täydellinen valikoima asuin- ja liiketiloihin. Myrkytön. Kapasiteetti yksi johdin (mm²) Kapasiteetti kaksi johdinta (mm²) Kapasiteetti kolme johdinta (mm²) Kapasiteetti neljä johdinta (mm²) Mitat (mm) BIZ x 55 BIZ x 60 BIZ x 65 HAAROITUSSARJA SQUALE Yhdistää, eristää, tiivistää ja suojaa kuparisähkökaapeleita. Ihanteellinen ulkona, kosteissa tiloissa ja upotettuna. Jännite: kv. Kotelointi: IP 68. Mukana toimitetaan liitin, jossa on 5 sisäänmenoa ja 4 johdinsidettä moitteettoman tiiveyden takaamiseksi. Kotelointiluokka IP 68 -haaroituksiin. Yksinkertainen ja nopea asennus. Kokonaispaketti jatkojen ja liitoksien tekemiseen. Myrkytön. Pääkaapelikapasiteetti (mm²) Haaroituskaapeli (mm²) Maksimi pääkaapelin halkaisija (mm) Maksimi haarakaapelin halkaisija (mm) Mitat (mm) BIZ x asti 5 x asti x 60 x 37 BIZ x 4-16 asti 5 x asti x 74 x 43 MAADOITUS MAADOITUSPANTA Esimerkiksi teräsputkikanavien, ilmastointiputkien ja kupariputkien maadoitukseen. 1 ruuvi pannan kiristykseen. 1 ruuvi maadoituskytkentään. Materiaali Putken halkaisija (mm) Poikkipinta (mm²) Pituus (mm) Leveys (mm) Pakkaus (kpl) BIZ Ruostumaton teräs BIZ Ruostumaton teräs BIZ Ruostumaton teräs BIZ Ruostumaton teräs KAAPELI- JA ASENNUSTARVIKKEET KAAPELI- JA ASENNUSTARVIKKEET HARDWARE TAPES AND CHEMICALS HAND TOOLS KIINNITYSTARVIKKEET TEIPIT JA KEMIKAALIT KÄSITYÖKALUT

33 KAAPELI- JA ASENNUSTARVIKKEET TEOLLISUUSKAAPELOINNIN KOMPONENTIT ERISTETYT KAAPELIKENGÄT JA HOLKIT Uritettu sisäpinta optimaalisen puristuksen takaamiseksi. Eriste PVC-muovia Liitinosa «Easy Entry» -järjestelmä Reikä- ja haarukkaliittimien eristeen erityinen muoto helpottaa kaapelien asentamisesta liittimeen ennen puristusta. Bizline tarjoaa täydellisen valikoiman eristettyjä kaapelikenkiä ja holkkeja, jotka ovat PVC-suojattuja ja UL-hyväksyttyjä. Reikä- ja haarukkaliittimet sekä holkit on valmistettu elektrolyytti-kuparista. Klipsit ovat messinkiä. Kaikki kaapelikengät on tinattu ruostetta vastaan ja niissä olevat uurteet parantavat kaapelikontaktia sekä puristuksen jälkeistä vetolujuutta. Maksimaaliset käyttöolosuhteet: 105 C ja 600 V reikä- ja haarukkaliittimille, ja 75 C ja 300 V klipseille ja holkeille. PIHTIEN JA KAAPELIKENKIEN UL-YHDENMUKAISUUS Pihdit Reikäliittimet Haarukkaliittimet Holkki Klipsit BIZ BIZ Huomautus: pihti- ja kaapelikenkäkokonaisuus määrää UL-yhdenmukaisuuden. Yhdenmukaisuustodistukset saa pyynnöstä. * Uros, naaras ja uros/naaras kilpsit. Kaikki tuotteemme löytyvät sivuilta POWER TOOLS AND SÄHKÖTYÖKALUT JA -TARVIKKEET SITE AND WORKSHOP TYÖMAA- EQUIPMENT JA TYÖPAJAVÄLINEET PROTECTION, SAFETY TURVALLISUUS, AND SIGNS SUOJA- JA MERKINTÄVARUSTEET PLUMBING AND PUTKITYÖKALUT SOLAR APPLICATIONS JA AURINKOSÄHKÖVARUSTEET 31

34 KAAPELI- JA ASENNUSTARVIKKEET TEOLLISUUSKAAPELOINNIN KOMPONENTIT ERISTETYT KAAPELIKENGÄT JA HOLKIT ERISTETYT KAAPELIKENGÄT JA HOLKIT, JOHDINKOKO MM²» EN Tyyppi Liittimen Ruuvin halkaisija valmistusmateriaali (mm) A (mm) T (mm) L (mm) Halkaisija E (mm) Halkaisija I (mm) Paksuus (mm) Pakkaus Pakkaustyyppi BIZ Reikäliitin Tinattu kupari Muovirasia BIZ Reikäliitin Tinattu kupari Muovirasia BIZ Reikäliitin Tinattu kupari Muovirasia BIZ Reikäliitin Tinattu kupari Muovirasia BIZ Reikäliitin Tinattu kupari Muovirasia BIZ Reikäliitin Tinattu kupari Muovirasia BIZ Haarukkaliitin Tinattu kupari Muovirasia BIZ Haarukkaliitin Tinattu kupari Muovirasia BIZ Haarukkaliitin Tinattu kupari Muovirasia BIZ Haarukkaliitin Tinattu kupari Muovirasia BIZ Haarukkaliitin Tinattu kupari Muovirasia BIZ Holkki Tinattu kupari Muovirasia BIZ Koirasliitin Tinattu messinki Muovirasia BIZ BIZ BIZ BIZ BIZ BIZ BIZ Naarasliitin koirasliittimelle 6.3 x 0.5 mm Naarasliitin koirasliittimelle 2.8 x 0.5 mm Naarasliitin koirasliittimelle 2.8 x 0.8 mm Täysin eristetty naarasliitin koirasliittimelle 6.3 x 0.8 mm Täysin eristetty naarasliitin koirasliittimelle 2.8 x 0.5 mm Täysin eristetty naarasliitin koirasliittimelle 2.8 x 0.8 mm Koiras/Naarasliitin 6.3 x 0.8 mm Tinattu messinki Muovirasia Tinattu messinki Muovirasia Tinattu messinki Muovirasia Tinattu messinki Muovirasia Tinattu messinki Muovirasia Tinattu messinki Muovirasia Tinattu messinki Muovirasia 32 KAAPELI- JA ASENNUSTARVIKKEET KAAPELI- JA ASENNUSTARVIKKEET HARDWARE TAPES AND CHEMICALS HAND TOOLS KIINNITYSTARVIKKEET TEIPIT JA KEMIKAALIT KÄSITYÖKALUT

35 KAAPELI- JA ASENNUSTARVIKKEET TEOLLISUUSKAAPELOINNIN KOMPONENTIT ERISTETYT KAAPELIKENGÄT JA HOLKIT ERISTETYT KAAPELIKENGÄT JA HOLKIT, JOHDINKOKO MM²» EN Tyyppi Liittimen Ruuvin halkaisija valmistusmateriaali (mm) A (mm) T (mm) L (mm) Halkaisija E (mm) Halkaisija I (mm) Paksuus (mm) Pakkaus Pakkaustyyppi BIZ Reikäliitin Tinattu kupari Muovirasia BIZ Reikäliitin Tinattu kupari Muovirasia BIZ Reikäliitin Tinattu kupari Muovirasia BIZ Reikäliitin Tinattu kupari Muovirasia BIZ Reikäliitin Tinattu kupari Muovirasia BIZ Reikäliitin Tinattu kupari Muovirasia BIZ Haarukkaliitin Tinattu kupari Muovirasia BIZ Haarukkaliitin Tinattu kupari Muovirasia BIZ Haarukkaliitin Tinattu kupari Muovirasia BIZ Haarukkaliitin Tinattu kupari Muovirasia BIZ Haarukkaliitin Tinattu kupari Muovirasia BIZ Haarukkaliitin Tinattu kupari Muovirasia BIZ Holkki, pituus 25 mm Tinattu kupari Muovirasia BIZ BIZ BIZ BIZ Koirasliitin 6.3 x 0.8 mm Naarasliitin koirasliittimelle 6.3 x 0.8 mm Täysin eristetty naarasliitin koirasliittimelle 6.3 x 0.8 mm Koiras/Naarasliitin 6.3 x 0.8 mm Tinattu messinki Muovirasia Tinattu messinki Muovirasia Tinattu messinki Muovirasia Tinattu messinki Muovirasia Kaikki tuotteemme löytyvät sivuilta POWER TOOLS AND SÄHKÖTYÖKALUT JA -TARVIKKEET SITE AND WORKSHOP TYÖMAA- EQUIPMENT JA TYÖPAJAVÄLINEET PROTECTION, SAFETY TURVALLISUUS, AND SIGNS SUOJA- JA MERKINTÄVARUSTEET PLUMBING AND PUTKITYÖKALUT SOLAR APPLICATIONS JA AURINKOSÄHKÖVARUSTEET 33

36 KAAPELI- JA ASENNUSTARVIKKEET TEOLLISUUSKAAPELOINNIN KOMPONENTIT ERISTETYT KAAPELIKENGÄT JA HOLKIT ERISTETYT KAAPELIKENGÄT JA HOLKIT, JOHDINKOKO 4-6 MM²» EN Tyyppi Liittimen Ruuvin halkaisija valmistusmateriaali (mm) A (mm) T (mm) L (mm) Halkaisija E (mm) Halkaisija I (mm) Paksuus Pakkaus Pakkaustyyppi (mm) BIZ Reikäliitin Tinattu kupari Muovirasia BIZ Reikäliitin Tinattu kupari Muovirasia BIZ Reikäliitin Tinattu kupari Muovirasia BIZ Reikäliitin Tinattu kupari Muovirasia BIZ Reikäliitin Tinattu kupari Muovirasia BIZ Reikäliitin Tinattu kupari Muovirasia BIZ Haarukkaliitin Tinattu kupari Muovirasia BIZ Haarukkaliitin Tinattu kupari Muovirasia BIZ Haarukkaliitin Tinattu kupari Muovirasia BIZ Haarukkaliitin Tinattu kupari Muovirasia BIZ Haarukkaliitin Tinattu kupari Muovirasia BIZ Holkki, pituus 30 mm Tinattu kupari Muovirasia BIZ BIZ BIZ BIZ Koirasliitin 6.3 x 0.8 mm Naarasliitin koirasliittimelle 6.3 x 0.8 mm Täysin eristetty naarasliitin koirasliittimelle 6.3 x 0.8 mm Koiras/Naarasliitin 6.3 x 0.8 mm Tinattu messinki Muovirasia Tinattu messinki Muovirasia Tinattu messinki Muovirasia Tinattu messinki Muovirasia TARVIKKEET KAAPELIKENKÄPIHDIT Bizline-kaapelikengillä on UL-hyväksyntä näiden pihtien kanssa. Matriisitunnus Käyttö Puristuskohdan uskohdan poikkipinta (mm²) BIZ A Pyöreille liittimille, haarukkaliittimille ja holkeille BIZ C Liittimien puristus KAAPELI- JA ASENNUSTARVIKKEET KAAPELI- JA ASENNUSTARVIKKEET HARDWARE TAPES AND CHEMICALS HAND TOOLS KIINNITYSTARVIKKEET TEIPIT JA KEMIKAALIT KÄSITYÖKALUT
