1 Veistosmainen muotoilu telineellä tuettuna Edificio Ágora, Valencia, Espanja Kotikaupungissaan Valenciassa, tunnettu espanjalainen arkkitehti Santiago Calatrava on toteuttanut taiteen ja tieteen kaupunkia Ciudad de las Artes y de las Ciencias. Edificio (rakennus) Ágorassa, kompleksia laajennetaan monitoimikeskukseksi. Parhaillaan rakennusta tuetaan lähes 70 metrin korkeudessa mittavalla PERI UP Rosett - telinekalustolla. Tuennan koko on noin m³. Telinettä käytetään monissa erilaisissa työvaiheissa valtavista teräslasirakenteista aina valaistustekniikan asentamiseen. Asentajien erilaiset vaatimukset kulkuteille ja työskentelytasoille edellyttävät jatkuvaa telineen säätömahdollisuutta rakennustyön aikana. Joustavuus, hyvä kuormituksen kestävyys sekä leveät ulokkeet pienellä vinositeiden määrällä tekevät PERI UP -ratkaisusta nopean ja kustannustehokkaan. Edificio Ágorassa, 49 kaarevaa terästä on asennettu ellipsin muotoiseen pohjan muotoon, jonka pituus on melkein 100 metriä ja leveys 60 metriä. Kaarevan tukirakenteen muodostamalle pinnalle tulee pinta-alaa kaikkiaan m². Erityisen nerokas piirre rakennuksessa on avattava katto lamelli-tyyppisellä rakenteellaan: suljettuna rakennuksen muoto on kuin valloittajan kypärä. Kun liikutettava osa on auki, Edificio Ágora muistuttaa kenraalin kypärää. Lisäksi, saranoitu lasikatto säätelee rakennukseen tulevaa luonnonvalon määrää. Kehittynyttä telinerakentamista Telineille asetettu päävaatimus oli, että sen pitäisi taata turvalliset kulkutiet sekä työskentelytasot. Rakennuksen haastava muotoilu ja telineiltä tehtävä erilaisten töiden kirjo määrittivät tämän kohteen telinetoteutuksen vaikeusasteen. Sivu 1/6

Parhaillaan rakennusta tuetaan lähes 70 metrin korkeudessa mittavalla PERI UP Rosett - telinekalustolla. Tuennan koko on noin 141 000 m³.

2 Kantavan runkorakenteen rakentamisessa niin teräselementtien asennuksessa kuin niiden hitsauksessa ja pinnoittamisessa on oltava pääsy yksittäisten teräsosien joka sivulle. Nämä ovat jaoteltu kahden metrin jaolla, ja ovat muodoltaan kaarevia niin pysty- kuin vaakasuoraankin. Kaikki kulkutiet ja työtasot tuli olla aukottomasti sovitettuna näihin muotoihin. Alapuolella tapahtuvissa töissä, kuten eristystöissä tai lasijulkisivun asennuksessa, teline sovitettiin Ágoran sisäpuolelle. Teräsrakenteen ja liukukaton aukaisumekanismin asennuksessa, teline oli korkeimmillaan lähes 75 metrissä. 13 kuukauden rakentamisaikataulusta johtuen, telineratkaisuilta vaadittiin ennen kaikkea nopeutta. Urakoitsijan on noudatettava aikataulusuunnitelmaa, jonka mukaan "Valencia Open 500" - tennisturnauksen avajaistilaisuus pidetään Ágorassa Marraskuun 2009 alussa. Urakoitsija päätyi PERI UP Rosett -telinejärjestelmään, koska järjestelmäteline täyttää kaikki vaatimukset ja tarjoaa huomattavat edut monipuolisilla käyttömahdollisuuksillaan. Joustavaa telineasennusta Teräskaarien asennuksessa, telinettä nostetaan sitä mukaa rakenteiden noustessa. PERI UP -telineen ruutumitoitus vaihteli 3 metristä 2 metriin, mikä vaihteli kaarien muotoon ja sijaintiin perustuen. Telineen pystyjen kiinnityskohdat 50 senttimetrin jaolla, yhdessä metrisen ruutujärjestelmän kanssa, mahdollistivat juuri oikeat toteutukset korkeuden, leveyden ja syvyyden suhteen. Julkisivun suunnassa telineruudun koko puolitettiin asentamalla jatkosalot juoksujen päälle niin, että työtasot voidaan sijoittaa teräskaarien väliin lopullisen rakennuksen ulkopuolelle. Yksittäisistä teräskaarista muodostuva suippeneva rakennus tarvitsee julkisivulla tapahtuvia töitä varten myös uloketelineitä. Nämä ulokkeet ovat tehty käyttäen UBK-vinositeitä ja UCB-ulokekonsoleita. Konsolit voivat ottaa suuria kuormituksia ja ne voidaan asentaa mille tahansa Sivu 2/6

Alapuolella tapahtuvissa töissä, kuten eristystöissä tai lasijulkisivun asennuksessa, teline sovitettiin Ágoran sisäpuolelle.

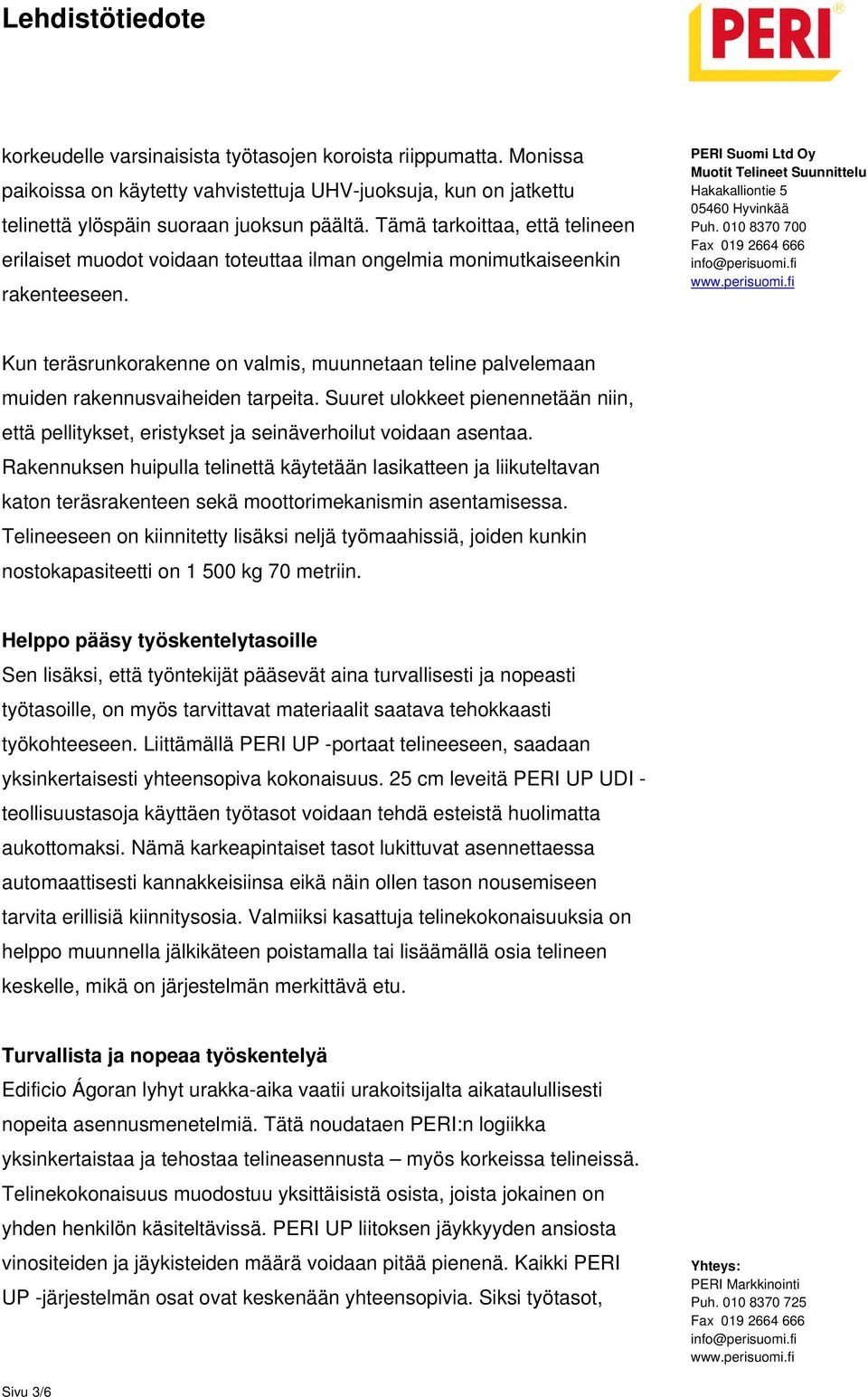

3 korkeudelle varsinaisista työtasojen koroista riippumatta. Monissa paikoissa on käytetty vahvistettuja UHV-juoksuja, kun on jatkettu telinettä ylöspäin suoraan juoksun päältä. Tämä tarkoittaa, että telineen erilaiset muodot voidaan toteuttaa ilman ongelmia monimutkaiseenkin rakenteeseen. Kun teräsrunkorakenne on valmis, muunnetaan teline palvelemaan muiden rakennusvaiheiden tarpeita. Suuret ulokkeet pienennetään niin, että pellitykset, eristykset ja seinäverhoilut voidaan asentaa. Rakennuksen huipulla telinettä käytetään lasikatteen ja liikuteltavan katon teräsrakenteen sekä moottorimekanismin asentamisessa. Telineeseen on kiinnitetty lisäksi neljä työmaahissiä, joiden kunkin nostokapasiteetti on kg 70 metriin. Helppo pääsy työskentelytasoille Sen lisäksi, että työntekijät pääsevät aina turvallisesti ja nopeasti työtasoille, on myös tarvittavat materiaalit saatava tehokkaasti työkohteeseen. Liittämällä PERI UP -portaat telineeseen, saadaan yksinkertaisesti yhteensopiva kokonaisuus. 25 cm leveitä PERI UP UDI - teollisuustasoja käyttäen työtasot voidaan tehdä esteistä huolimatta aukottomaksi. Nämä karkeapintaiset tasot lukittuvat asennettaessa automaattisesti kannakkeisiinsa eikä näin ollen tason nousemiseen tarvita erillisiä kiinnitysosia. Valmiiksi kasattuja telinekokonaisuuksia on helppo muunnella jälkikäteen poistamalla tai lisäämällä osia telineen keskelle, mikä on järjestelmän merkittävä etu. Turvallista ja nopeaa työskentelyä Edificio Ágoran lyhyt urakka-aika vaatii urakoitsijalta aikataulullisesti nopeita asennusmenetelmiä. Tätä noudataen PERI:n logiikka yksinkertaistaa ja tehostaa telineasennusta myös korkeissa telineissä. Telinekokonaisuus muodostuu yksittäisistä osista, joista jokainen on yhden henkilön käsiteltävissä. PERI UP liitoksen jäykkyyden ansiosta vinositeiden ja jäykisteiden määrä voidaan pitää pienenä. Kaikki PERI UP -järjestelmän osat ovat keskenään yhteensopivia. Siksi työtasot, Sivu 3/6

Kun teräsrunkorakenne on valmis, muunnetaan teline palvelemaan muiden rakennusvaiheiden tarpeita. Suuret ulokkeet pienennetään niin, että pellitykset, eristykset ja seinäverhoilut voidaan asentaa.

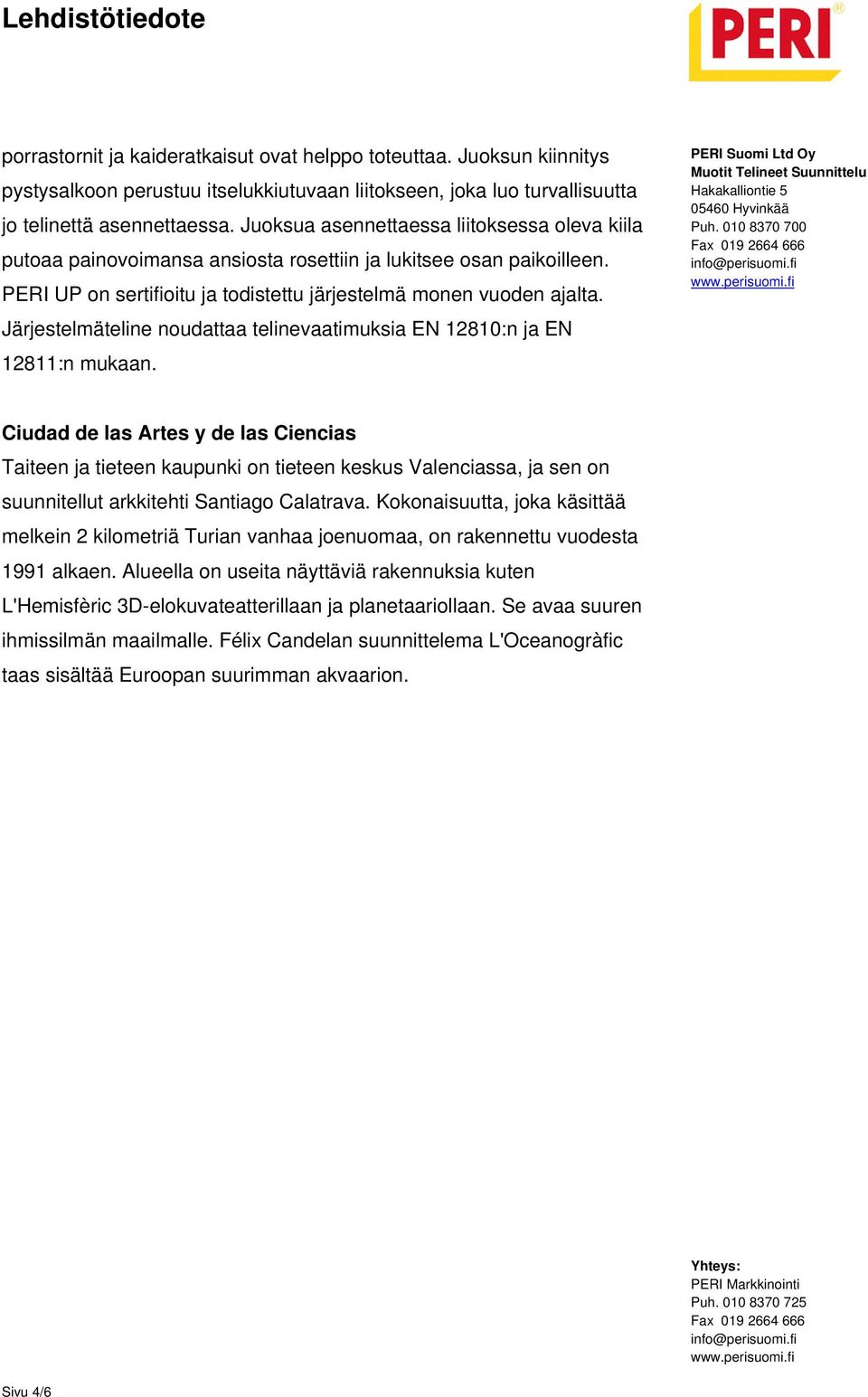

4 porrastornit ja kaideratkaisut ovat helppo toteuttaa. Juoksun kiinnitys pystysalkoon perustuu itselukkiutuvaan liitokseen, joka luo turvallisuutta jo telinettä asennettaessa. Juoksua asennettaessa liitoksessa oleva kiila putoaa painovoimansa ansiosta rosettiin ja lukitsee osan paikoilleen. PERI UP on sertifioitu ja todistettu järjestelmä monen vuoden ajalta. Järjestelmäteline noudattaa telinevaatimuksia EN 12810:n ja EN 12811:n mukaan. Ciudad de las Artes y de las Ciencias Taiteen ja tieteen kaupunki on tieteen keskus Valenciassa, ja sen on suunnitellut arkkitehti Santiago Calatrava. Kokonaisuutta, joka käsittää melkein 2 kilometriä Turian vanhaa joenuomaa, on rakennettu vuodesta 1991 alkaen. Alueella on useita näyttäviä rakennuksia kuten L'Hemisfèric 3D-elokuvateatterillaan ja planetaariollaan. Se avaa suuren ihmissilmän maailmalle. Félix Candelan suunnittelema L'Oceanogràfic taas sisältää Euroopan suurimman akvaarion. Sivu 4/6

Järjestelmäteline noudattaa telinevaatimuksia EN 12810:n ja EN 12811:n mukaan.

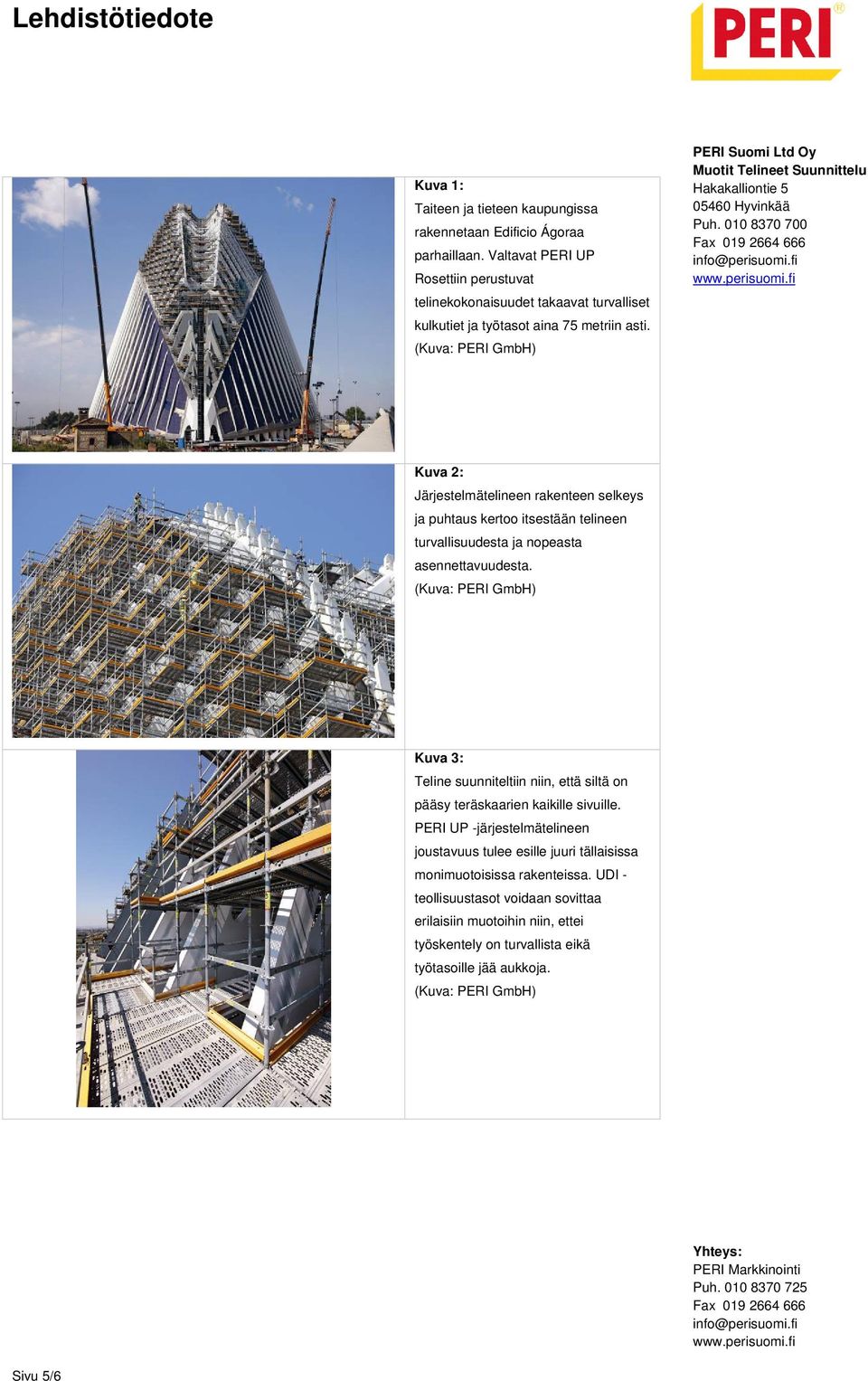

5 Kuva 1: Taiteen ja tieteen kaupungissa rakennetaan Edificio Ágoraa parhaillaan. Valtavat PERI UP Rosettiin perustuvat telinekokonaisuudet takaavat turvalliset kulkutiet ja työtasot aina 75 metriin asti. Kuva 2: Järjestelmätelineen rakenteen selkeys ja puhtaus kertoo itsestään telineen turvallisuudesta ja nopeasta asennettavuudesta. Kuva 3: Teline suunniteltiin niin, että siltä on pääsy teräskaarien kaikille sivuille. PERI UP -järjestelmätelineen joustavuus tulee esille juuri tällaisissa monimuotoisissa rakenteissa. UDI - teollisuustasot voidaan sovittaa erilaisiin muotoihin niin, ettei työskentely on turvallista eikä työtasoille jää aukkoja. Sivu 5/6

Kuva 2: Järjestelmätelineen rakenteen selkeys ja puhtaus kertoo itsestään telineen turvallisuudesta ja nopeasta asennettavuudesta.

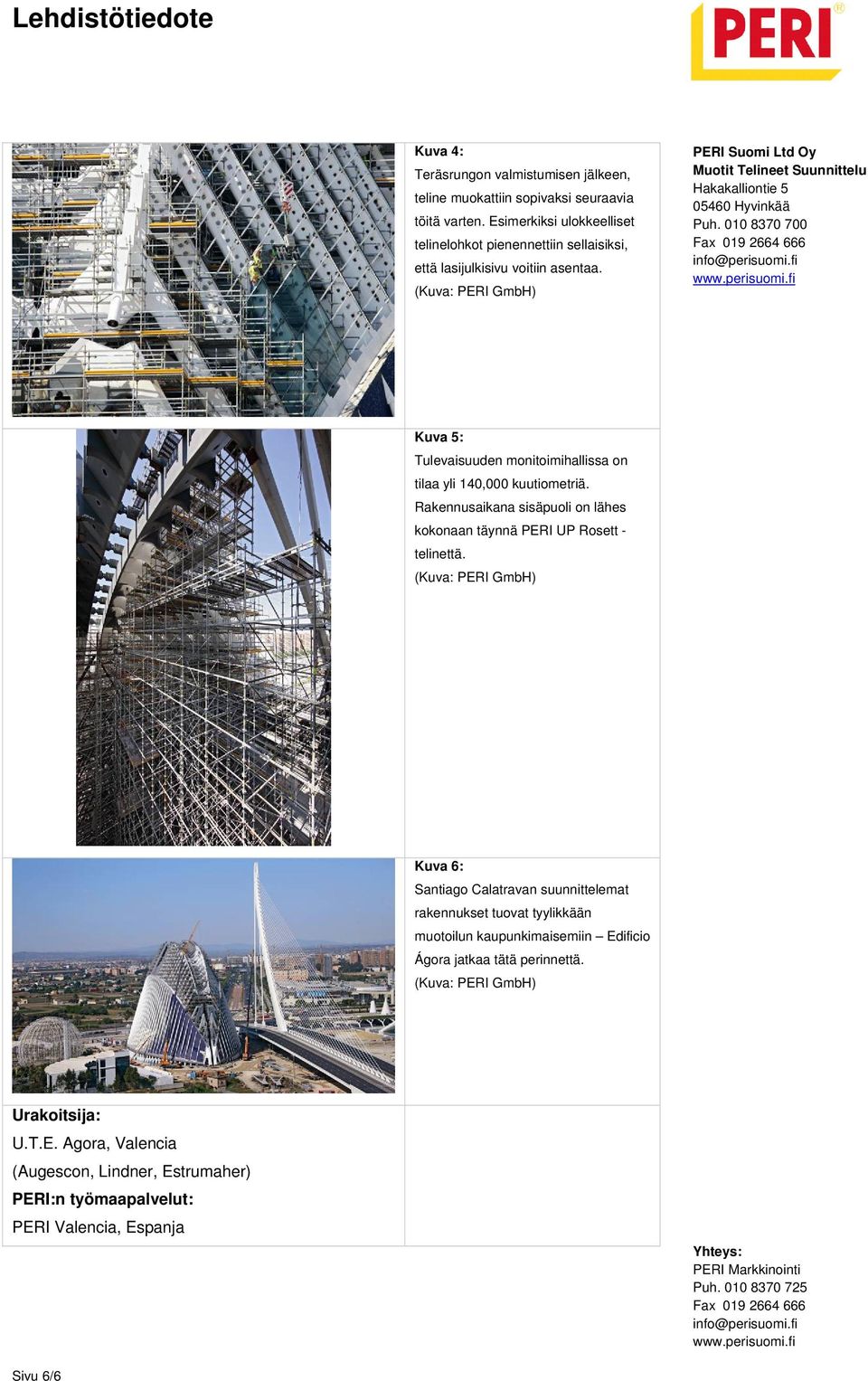

6 Kuva 4: Teräsrungon valmistumisen jälkeen, teline muokattiin sopivaksi seuraavia töitä varten. Esimerkiksi ulokkeelliset telinelohkot pienennettiin sellaisiksi, että lasijulkisivu voitiin asentaa. Kuva 5: Tulevaisuuden monitoimihallissa on tilaa yli 140,000 kuutiometriä. Rakennusaikana sisäpuoli on lähes kokonaan täynnä PERI UP Rosett - telinettä. Kuva 6: Santiago Calatravan suunnittelemat rakennukset tuovat tyylikkään muotoilun kaupunkimaisemiin Edificio Ágora jatkaa tätä perinnettä. Urakoitsija: U.T.E. Agora, Valencia (Augescon, Lindner, Estrumaher) PERI:n työmaapalvelut: PERI Valencia, Espanja Sivu 6/6

Kuva 5: Tulevaisuuden monitoimihallissa on tilaa yli 140,000 kuutiometriä. Rakennusaikana sisäpuoli on lähes kokonaan täynnä PERI UP Rosett - telinettä.
