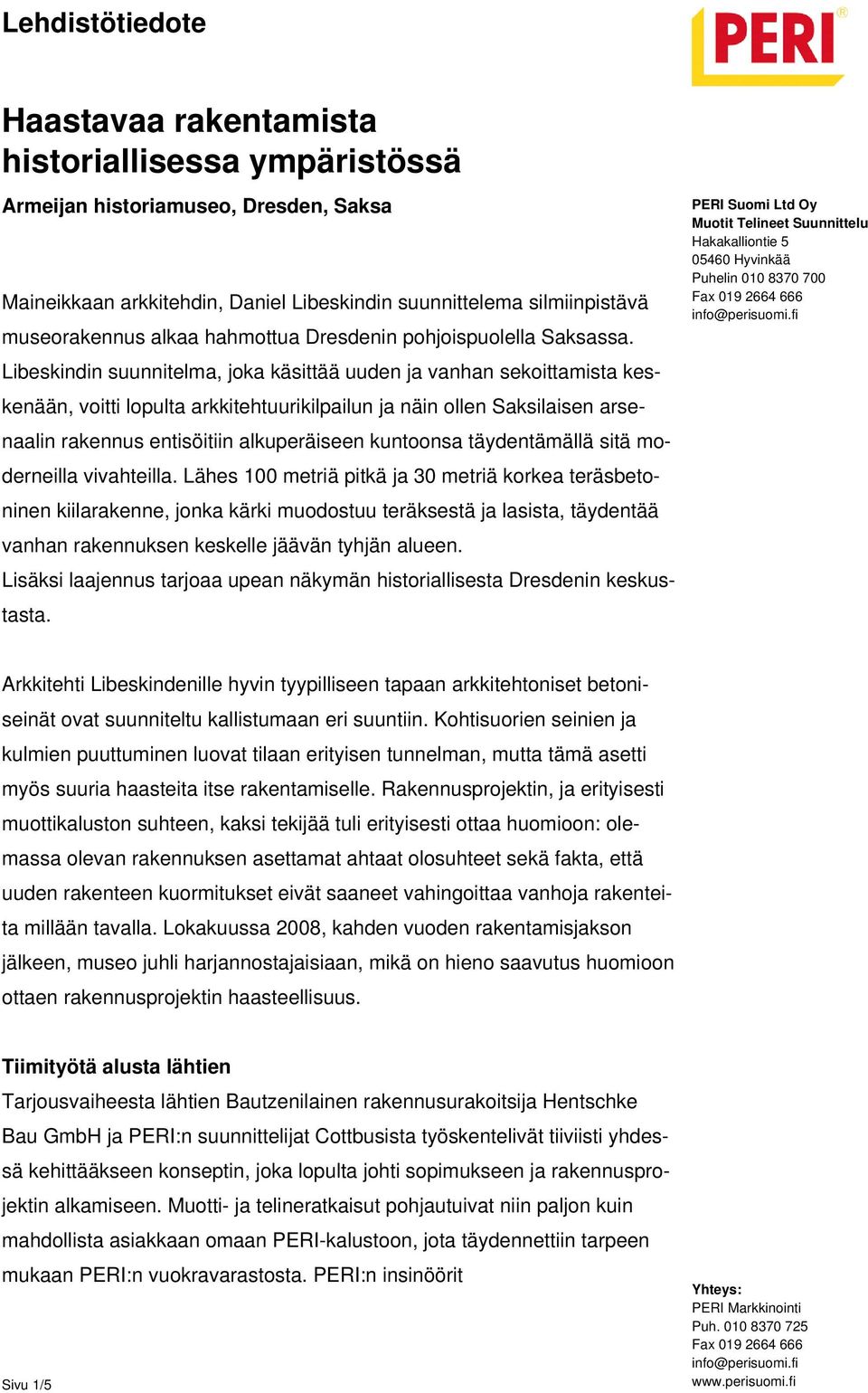

1 Haastavaa rakentamista historiallisessa ympäristössä Armeijan historiamuseo, Dresden, Saksa Maineikkaan arkkitehdin, Daniel Libeskindin suunnittelema silmiinpistävä museorakennus alkaa hahmottua Dresdenin pohjoispuolella Saksassa. Libeskindin suunnitelma, joka käsittää uuden ja vanhan sekoittamista keskenään, voitti lopulta arkkitehtuurikilpailun ja näin ollen Saksilaisen arsenaalin rakennus entisöitiin alkuperäiseen kuntoonsa täydentämällä sitä moderneilla vivahteilla. Lähes 100 metriä pitkä ja 30 metriä korkea teräsbetoninen kiilarakenne, jonka kärki muodostuu teräksestä ja lasista, täydentää vanhan rakennuksen keskelle jäävän tyhjän alueen. Lisäksi laajennus tarjoaa upean näkymän historiallisesta Dresdenin keskustasta. Arkkitehti Libeskindenille hyvin tyypilliseen tapaan arkkitehtoniset betoniseinät ovat suunniteltu kallistumaan eri suuntiin. Kohtisuorien seinien ja kulmien puuttuminen luovat tilaan erityisen tunnelman, mutta tämä asetti myös suuria haasteita itse rakentamiselle. Rakennusprojektin, ja erityisesti muottikaluston suhteen, kaksi tekijää tuli erityisesti ottaa huomioon: olemassa olevan rakennuksen asettamat ahtaat olosuhteet sekä fakta, että uuden rakenteen kuormitukset eivät saaneet vahingoittaa vanhoja rakenteita millään tavalla. Lokakuussa 2008, kahden vuoden rakentamisjakson jälkeen, museo juhli harjannostajaisiaan, mikä on hieno saavutus huomioon ottaen rakennusprojektin haasteellisuus. Tiimityötä alusta lähtien Tarjousvaiheesta lähtien Bautzenilainen rakennusurakoitsija Hentschke Bau GmbH ja PERI:n suunnittelijat Cottbusista työskentelivät tiiviisti yhdessä kehittääkseen konseptin, joka lopulta johti sopimukseen ja rakennusprojektin alkamiseen. Muotti- ja telineratkaisut pohjautuivat niin paljon kuin mahdollista asiakkaan omaan PERI-kalustoon, jota täydennettiin tarpeen mukaan PERI:n vuokravarastosta. PERI:n insinöörit Sivu 1/5

Libeskindin suunnitelma, joka käsittää uuden ja vanhan sekoittamista keskenään, voitti lopulta arkkitehtuurikilpailun ja näin ollen Saksilaisen arsenaalin rakennus entisöitiin alkuperäiseen kuntoonsa

2 hoitivat kaikki vaadittavat suunnittelutyöt, kuten esimerkiksi muotti- ja telinesuunnitelmat, lujuuslaskelmat sekä esikasauksen piirustukset. Toteutuksesta vastasi urakoitsija Hentschken ammattitaitoinen ja kokenut työmaahenkilöstö. Yhdessä suunniteltu kokonaispaketti täydennettynä PERI:n joustavilla järjestelmillä sekä täsmällisillä toimituksilla on taannut onnistuneet tulokset projektille. Arkkitehtonisen betonin valvontatiimi Vaatimukset paikalla valettaville seinämuodoille olivat kohteessa erityisen korkeat arkkitehtonisen betonipinnan laatu sekä muotoilun merkittävyys huomioon ottaen. Niin kutsutun arkkitehtonisen betonin valvontatiimin muodostivat arkkitehti, urakoitsija, muottivalmistaja, suunnittelijat sekä betonintoimittaja, jotka yhdessä valvoivat ja koordinoivat rakennustöiden etenemistä. Mahdollisimman korkean betonin pintaluokan saavuttamiseksi muottitekniikka ja betonin valmistaminen on voitu optimaalisesti sovittaa paikanpäällä tapahtuvaan betonointiin. Sekä urakoitsija Hentschke että PERI ovat voineet hyödyntää aiempaa kokemusta samankaltaisista projekteista, josta on ollut paljon hyötyä suunnittelussa ja toteutuksessa. Betoniseiniä ei voi jälkikäteen enää muokata tai porata, joten kaikki aukot ja suuret näyttelytilat piti suunnitella huolellisesti etukäteen. Muuntautuvan VARIO GT 24 -muottijärjestelmän avulla voitiin helposti toteuttaa monimutkaisia rakennelmia, joissa seinien kulmat vaihtelevat kolmesta asteesta 39 asteeseen. Järjestelmä mukautuu helposti erilaisiin projekteihin ja yksilöllisiin vaatimuksiin. Esimerkiksi tässä projektissa mahdollisten muodonmuutosten minimoimiseksi kaikkien VARIO seinämuottien palkkijakoa pienennettiin 25 cm:iin. Dresdenin museoprojektin erikoisten ratkaisujen vuoksi muotit piti suunnitella yksitellen ja useimmiten kolmiulotteisesti kunkin rakenneosan asentamista varten. Toteuttaminen järjestelmän avulla Korkeampia kallistuvia seiniä varten kiipeävät yksiköt koottiin yhdistelemällä osia PERI SKS -vastenvalukiipeilyjärjestelmästä sekä VARIO - Sivu 2/5

Yhdessä suunniteltu kokonaispaketti täydennettynä PERI:n joustavilla järjestelmillä sekä täsmällisillä toimituksilla on taannut onnistuneet tulokset projektille.

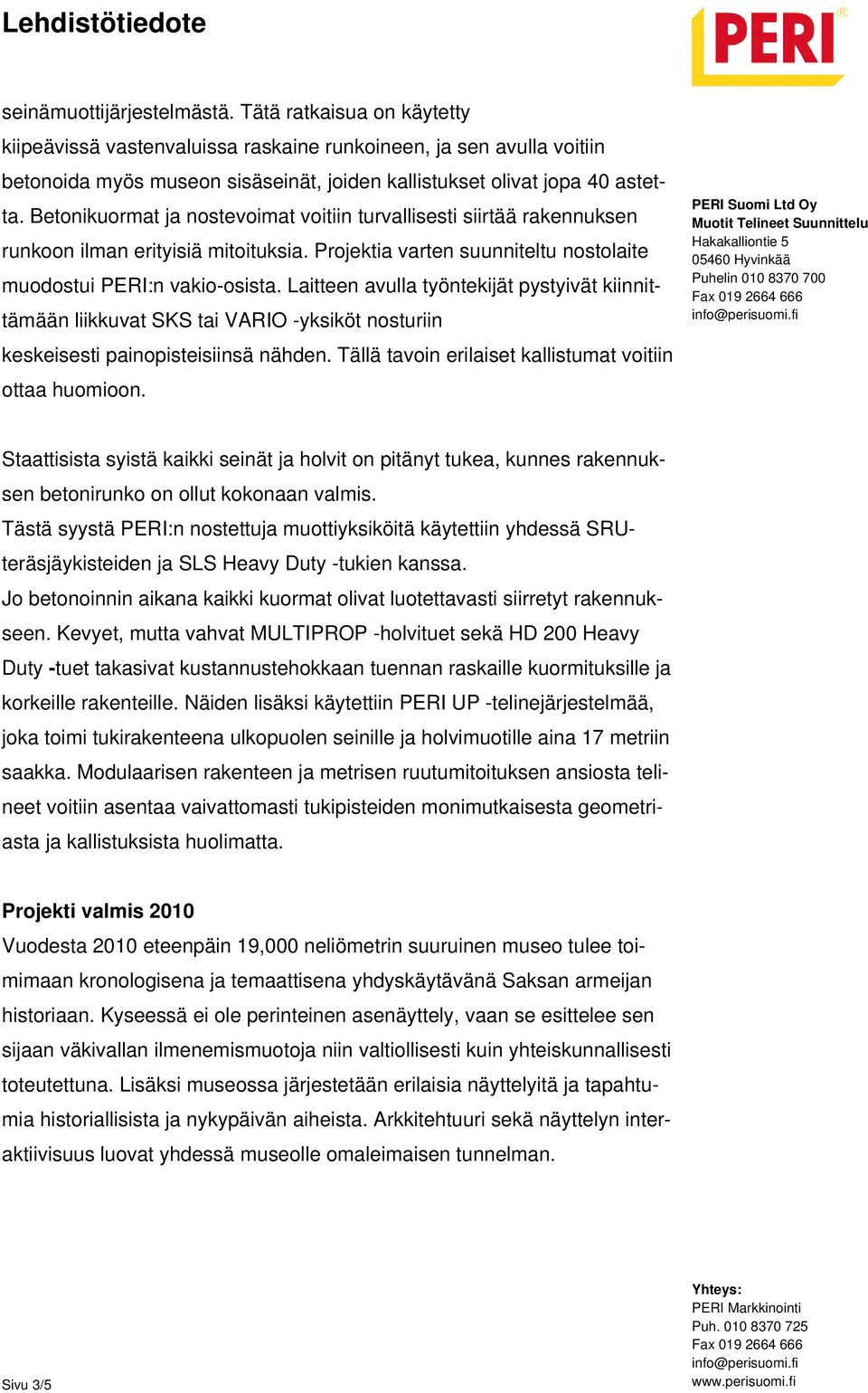

3 seinämuottijärjestelmästä. Tätä ratkaisua on käytetty kiipeävissä vastenvaluissa raskaine runkoineen, ja sen avulla voitiin betonoida myös museon sisäseinät, joiden kallistukset olivat jopa 40 astetta. Betonikuormat ja nostevoimat voitiin turvallisesti siirtää rakennuksen runkoon ilman erityisiä mitoituksia. Projektia varten suunniteltu nostolaite muodostui PERI:n vakio-osista. Laitteen avulla työntekijät pystyivät kiinnittämään liikkuvat SKS tai VARIO -yksiköt nosturiin keskeisesti painopisteisiinsä nähden. Tällä tavoin erilaiset kallistumat voitiin ottaa huomioon. Staattisista syistä kaikki seinät ja holvit on pitänyt tukea, kunnes rakennuksen betonirunko on ollut kokonaan valmis. Tästä syystä PERI:n nostettuja muottiyksiköitä käytettiin yhdessä SRUteräsjäykisteiden ja SLS Heavy Duty -tukien kanssa. Jo betonoinnin aikana kaikki kuormat olivat luotettavasti siirretyt rakennukseen. Kevyet, mutta vahvat MULTIPROP -holvituet sekä HD 200 Heavy Duty -tuet takasivat kustannustehokkaan tuennan raskaille kuormituksille ja korkeille rakenteille. Näiden lisäksi käytettiin PERI UP -telinejärjestelmää, joka toimi tukirakenteena ulkopuolen seinille ja holvimuotille aina 17 metriin saakka. Modulaarisen rakenteen ja metrisen ruutumitoituksen ansiosta telineet voitiin asentaa vaivattomasti tukipisteiden monimutkaisesta geometriasta ja kallistuksista huolimatta. Projekti valmis 2010 Vuodesta 2010 eteenpäin 19,000 neliömetrin suuruinen museo tulee toimimaan kronologisena ja temaattisena yhdyskäytävänä Saksan armeijan historiaan. Kyseessä ei ole perinteinen asenäyttely, vaan se esittelee sen sijaan väkivallan ilmenemismuotoja niin valtiollisesti kuin yhteiskunnallisesti toteutettuna. Lisäksi museossa järjestetään erilaisia näyttelyitä ja tapahtumia historiallisista ja nykypäivän aiheista. Arkkitehtuuri sekä näyttelyn interaktiivisuus luovat yhdessä museolle omaleimaisen tunnelman. Sivu 3/5

Betonikuormat ja nostevoimat voitiin turvallisesti siirtää rakennuksen runkoon ilman erityisiä mitoituksia. Projektia varten suunniteltu nostolaite muodostui PERI:n vakio-osista.

4 Kuva 1: Vaikuttava kiilarakenne historiallisessa rakennuksessa; erikoinen haaste Bautzenilaiselle urakoitsijalle Hentsckelle sekä muotti- ja telineasiantuntijalle PERI:lle. Kuva 2: Libeskindin suunnittelema, lähes 100 m pitkä rakenne 30 m korkeine lasi- ja teräskiilakärkineen tarjoaa vaikuttavan näkymän Dresdenin Vanhaan kaupunkiin. Kuva 3: Yhdessä urakoitsijan kanssa, PERI suunnitteli muotti- ja telineratkaisun, jolla voitiin rakentaa eri suuntiin kallistuvat betoniseinät laadulla, joka täyttää korkeimmatkin arkkitehtonisen betonin vaatimukset. Kuva 4: Äärimmäisen harvinainen muotoilu, kovat betonin laatuvaatimukset sekä tilan asettamat rajoitteet edellyttivät kaikkien osapuolien tiivistä keskinäistä yhteistyötä. Sivu 4/5

Kuva 3: Yhdessä urakoitsijan kanssa, PERI suunnitteli muotti- ja telineratkaisun, jolla voitiin rakentaa eri suuntiin kallistuvat betoniseinät laadulla, joka täyttää korkeimmatkin

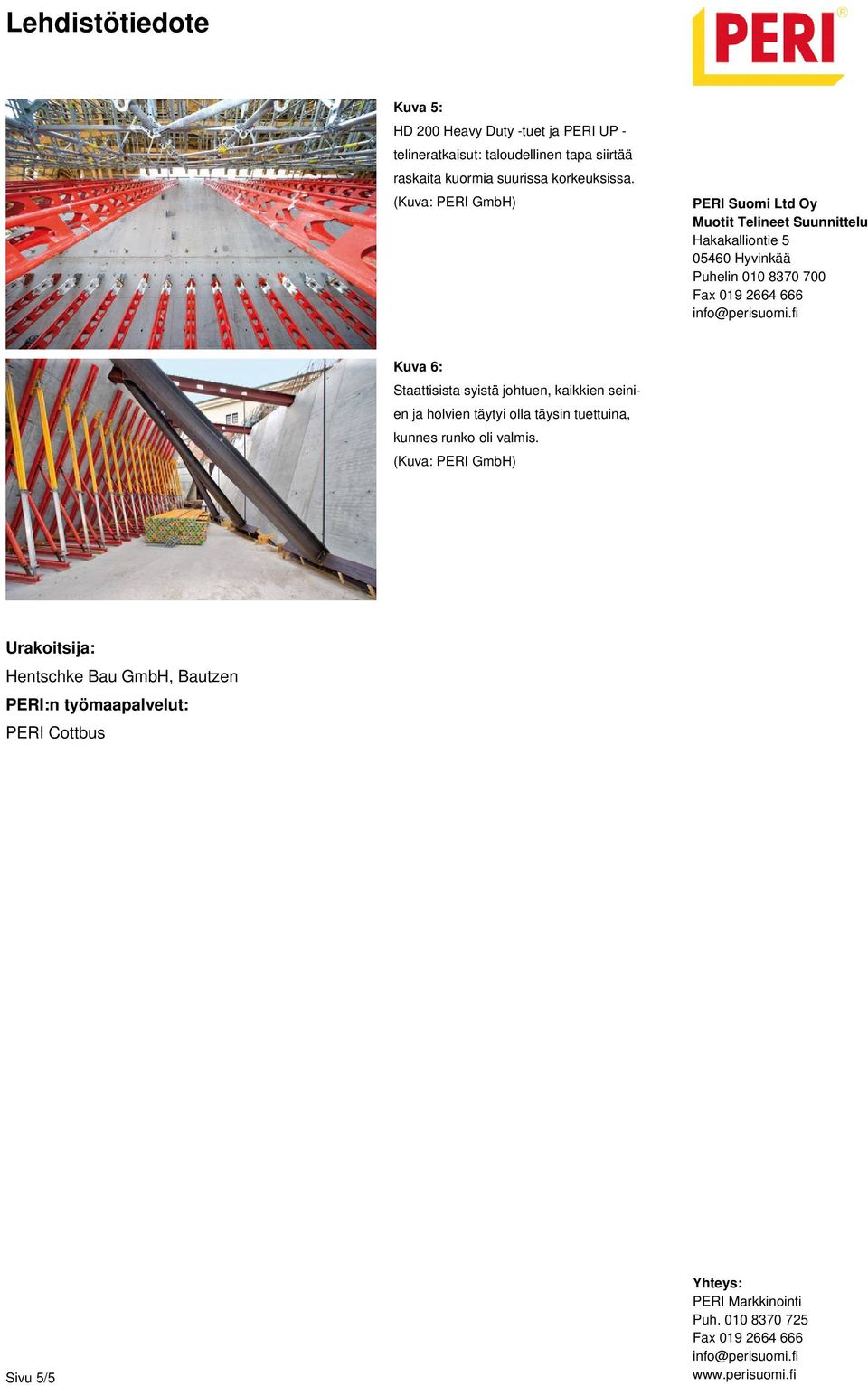

5 Kuva 5: HD 200 Heavy Duty -tuet ja PERI UP - telineratkaisut: taloudellinen tapa siirtää raskaita kuormia suurissa korkeuksissa. Kuva 6: Staattisista syistä johtuen, kaikkien seinien ja holvien täytyi olla täysin tuettuina, kunnes runko oli valmis. Urakoitsija: Hentschke Bau GmbH, Bautzen PERI:n työmaapalvelut: PERI Cottbus Sivu 5/5

Kuva 6: Staattisista syistä johtuen, kaikkien seinien ja holvien täytyi olla täysin
