HARKKOJEN ASENNUSOHJEET

Transkriptio

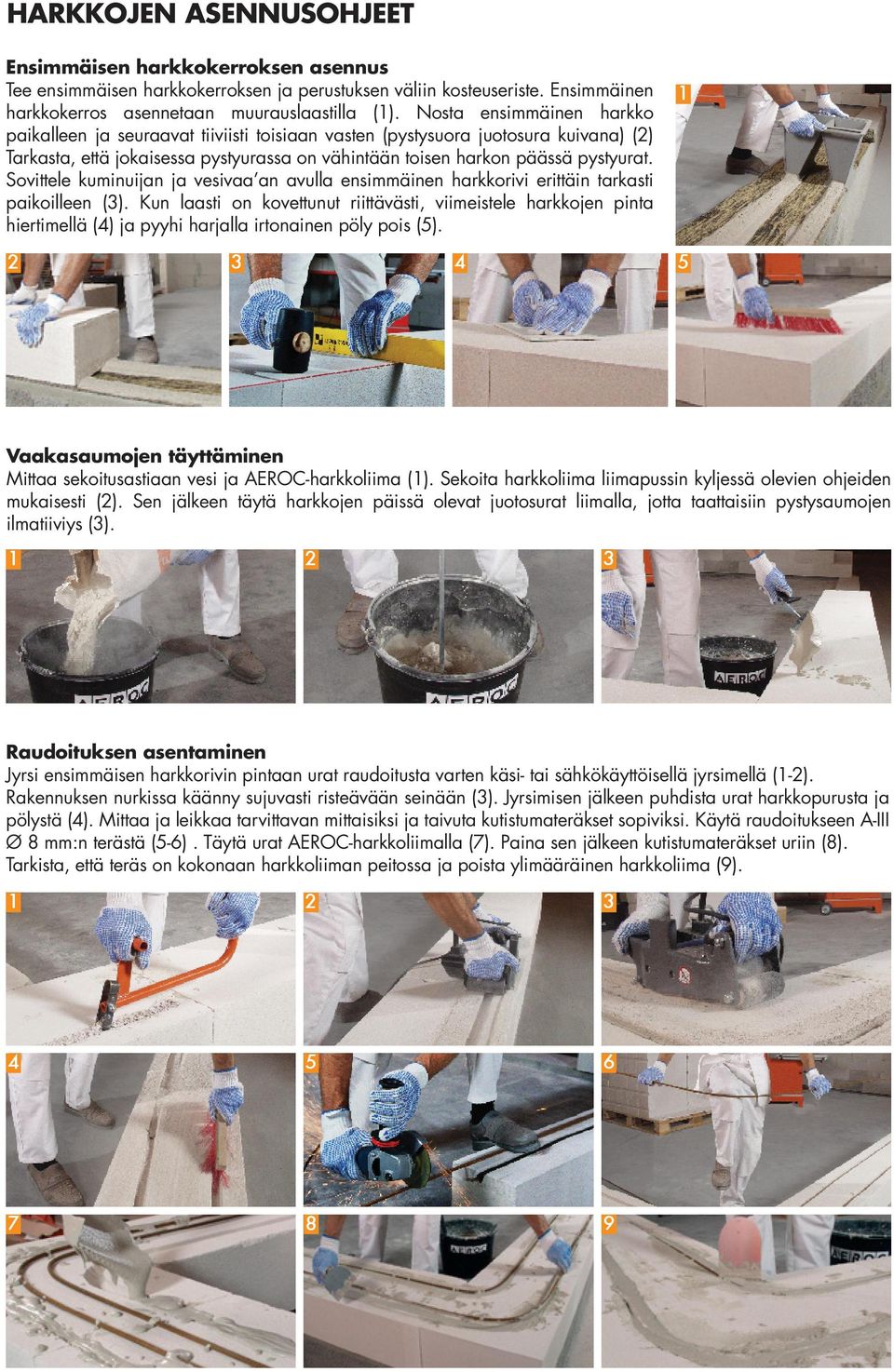

1 HARKKOJEN ASENNUSOHJEET Ensimmäisen harkkokerroksen asennus Tee ensimmäisen harkkokerroksen ja perustuksen väliin kosteuseriste. Ensimmäinen harkkokerros asennetaan muurauslaastilla (1). Nosta ensimmäinen harkko paikalleen ja seuraavat tiiviisti toisiaan vasten (pystysuora juotosura kuivana) (2) Tarkasta, että jokaisessa pystyurassa on vähintään toisen harkon päässä pystyurat. Sovittele kuminuijan ja vesivaa an avulla ensimmäinen harkkorivi erittäin tarkasti paikoilleen (3). Kun laasti on kovettunut riittävästi, viimeistele harkkojen pinta hiertimellä (4) ja pyyhi harjalla irtonainen pöly pois (5) Vaakasaumojen täyttäminen Mittaa sekoitusastiaan vesi ja AEROC-harkkoliima (1). Sekoita harkkoliima liimapussin kyljessä olevien ohjeiden mukaisesti (2). Sen jälkeen täytä harkkojen päissä olevat juotosurat liimalla, jotta taattaisiin pystysaumojen ilmatiiviys (3) Raudoituksen asentaminen Jyrsi ensimmäisen harkkorivin pintaan urat raudoitusta varten käsi- tai sähkökäyttöisellä jyrsimellä (1-2). Rakennuksen nurkissa käänny sujuvasti risteävään seinään (3). Jyrsimisen jälkeen puhdista urat harkkopurusta ja pölystä (4). Mittaa ja leikkaa tarvittavan mittaisiksi ja taivuta kutistumateräkset sopiviksi. Käytä raudoitukseen A-III Ø 8 mm:n terästä (5-6). Täytä urat AEROC-harkkoliimalla (7). Paina sen jälkeen kutistumateräkset uriin (8). Tarkista, että teräs on kokonaan harkkoliiman peitossa ja poista ylimääräinen harkkoliima (9)

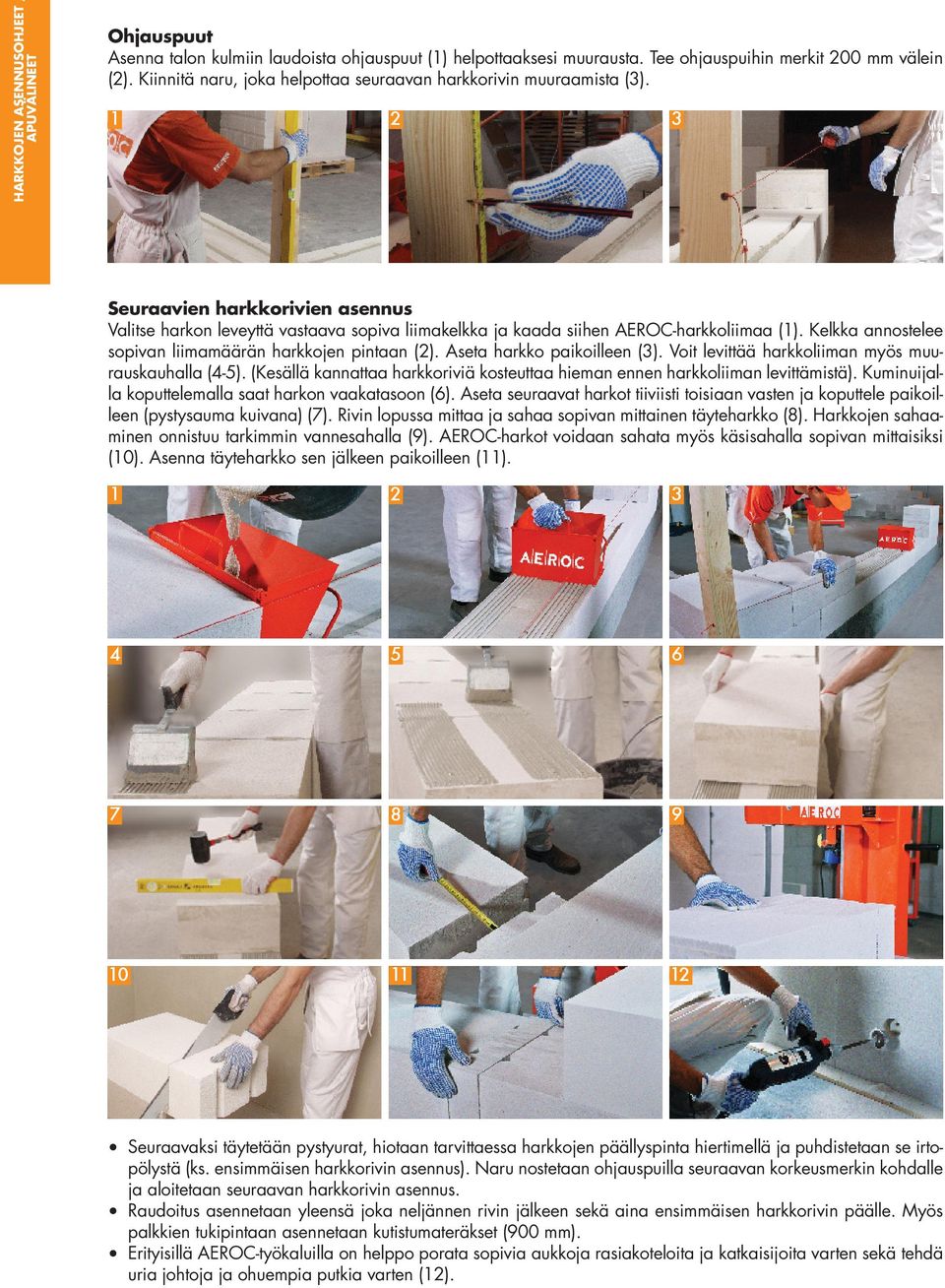

2 HARKKOJEN ASENNUSOHJEET / APUVÄLINEET Ohjauspuut Asenna talon kulmiin laudoista ohjauspuut (1) helpottaaksesi muurausta. Tee ohjauspuihin merkit 200 mm välein (2). Kiinnitä naru, joka helpottaa seuraavan harkkorivin muuraamista (3) Seuraavien harkkorivien asennus Valitse harkon leveyttä vastaava sopiva liimakelkka ja kaada siihen AEROC-harkkoliimaa (1). Kelkka annostelee sopivan liimamäärän harkkojen pintaan (2). Aseta harkko paikoilleen (3). Voit levittää harkkoliiman myös muurauskauhalla (4-5). (Kesällä kannattaa harkkoriviä kosteuttaa hieman ennen harkkoliiman levittämistä). Kuminuijalla koputtelemalla saat harkon vaakatasoon (6). Aseta seuraavat harkot tiiviisti toisiaan vasten ja koputtele paikoilleen (pystysauma kuivana) (7). Rivin lopussa mittaa ja sahaa sopivan mittainen täyteharkko (8). Harkkojen sahaaminen onnistuu tarkimmin vannesahalla (9). AEROC-harkot voidaan sahata myös käsisahalla sopivan mittaisiksi (10). Asenna täyteharkko sen jälkeen paikoilleen (11) Seuraavaksi täytetään pystyurat, hiotaan tarvittaessa harkkojen päällyspinta hiertimellä ja puhdistetaan se irtopölystä (ks. ensimmäisen harkkorivin asennus). Naru nostetaan ohjauspuilla seuraavan korkeusmerkin kohdalle ja aloitetaan seuraavan harkkorivin asennus. Raudoitus asennetaan yleensä joka neljännen rivin jälkeen sekä aina ensimmäisen harkkorivin päälle. Myös palkkien tukipintaan asennetaan kutistumateräkset (900 mm). Erityisillä AEROC-työkaluilla on helppo porata sopivia aukkoja rasiakoteloita ja katkaisijoita varten sekä tehdä uria johtoja ja ohuempia putkia varten (12).

3 APUVÄLINEET AEROC-saumalevyt AEROC Element -väliseinälaattojen keskinäiseen sitomiseen asennustöiden yhteydessä. Alumiinipuikot AEROC-harkkoseinien ja Element-väliseinien liittymiin. Rasiapora Aukkojen poraukseen rasiakoloja ja katkaisijoita varten. Mahdollistaa aukkojen porauksen vesija ilmastointiputkien viemiseksi kevytbetoniharkkoseinien läpi. Saatavilla olevien porien halkaisijat 80 mm ja 120 mm. MURFOR -saumaraudoite Käytä muuraustöissä Murfor -saumaraudoitetta, harkkoihin ei tarvitse jyrsiä raudoitusta varten uria. Murfor -saumaraudoite asennetaan AEROC-harkkoseinien raudoituskaavion mukaisesti ensimmäiseen ja joka neljänteen harkkoriviin. Saatavilla olevat mitat 190 x 3050 mm, 90 x 3050 mm ja 40 x 3050 mm. KIINNITYSVÄLINEET Tarvikkeen nimi Kevytbetonitulppa KBT; KBTM Nailontulppa NAT L HEMA-naula Karmitulppa KAT N Alumiinileikkonaula Kierretanko + liimamassa tai valu Turbo Fast -naula keittiökalusteiden, pesualtaiden, lämpöpattereiden yms. kiinnittämiseen ulko-ovien karmien, verhotankojen, hyllyjen, peilien yms. kiinnittämiseen seinäkoolauksen, palo-ovien karmien yms. kiinnittämiseen seinäkoolausten, sisäovien karmien, ikkunakarmien, keittiökalusteiden yms. kiinnittämiseen seinäkoolausten kiinnittämiseen palo-ovien karmien, metallikarmien, pesualtaiden, muuritankojen yms. kiinnittämiseen seinäkoolausten kiinnittämiseksi tiiliverhoukseen ankkurointia varten mineraalivillan läpi

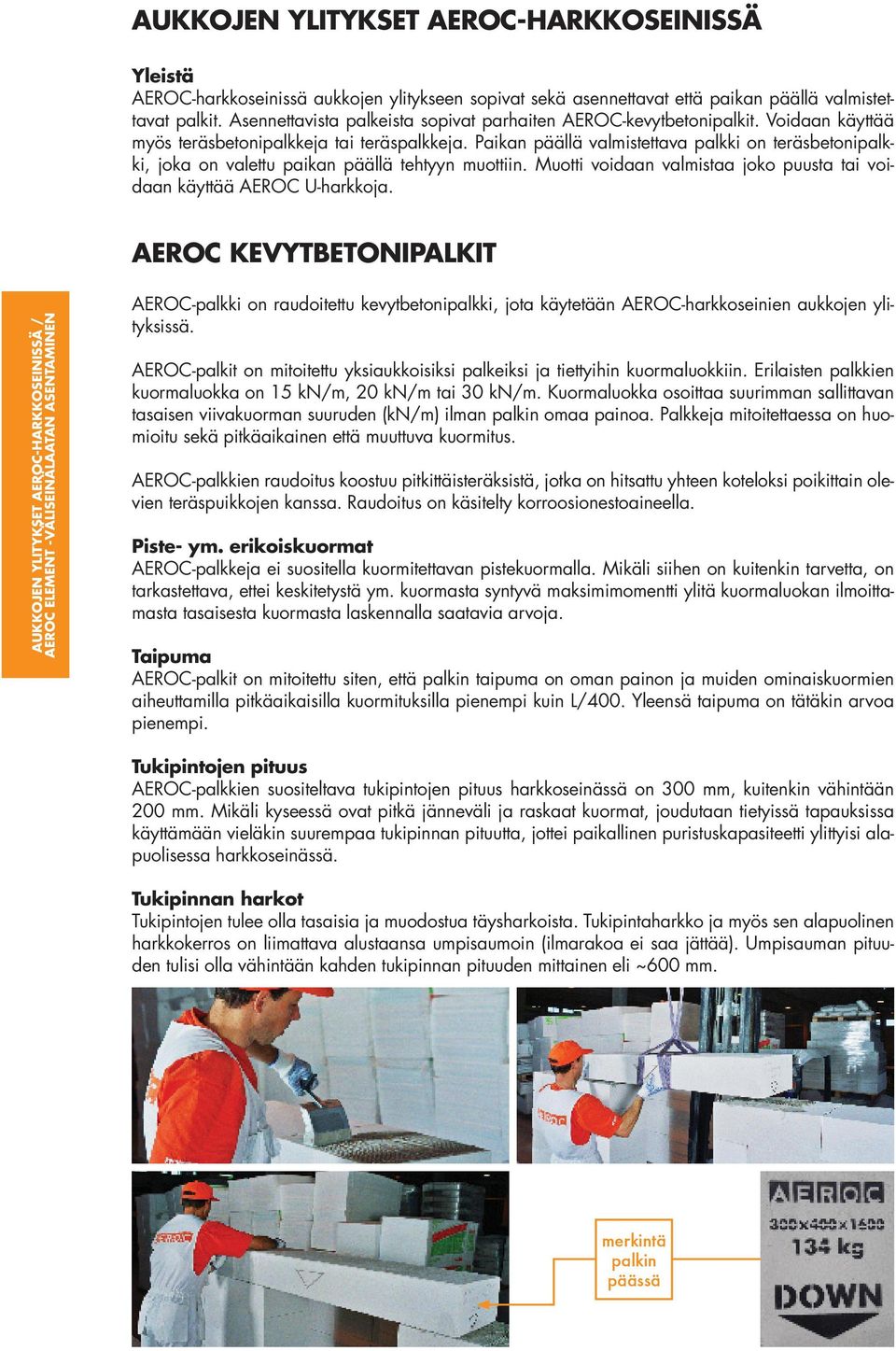

4 AUKKOJEN YLITYKSET AEROC-HARKKOSEINISSÄ Yleistä AEROC-harkkoseinissä aukkojen ylitykseen sopivat sekä asennettavat että paikan päällä valmistettavat palkit. Asennettavista palkeista sopivat parhaiten AEROC-kevytbetonipalkit. Voidaan käyttää myös teräsbetonipalkkeja tai teräspalkkeja. Paikan päällä valmistettava palkki on teräsbetonipalkki, joka on valettu paikan päällä tehtyyn muottiin. Muotti voidaan valmistaa joko puusta tai voidaan käyttää AEROC U-harkkoja. AEROC KEVYTBETONIPALKIT AUKKOJEN YLITYKSET AEROC-HARKKOSEINISSÄ / AEROC ELEMENT -VÄLISEINÄLAATAN ASENTAMINEN AEROC-palkki on raudoitettu kevytbetonipalkki, jota käytetään AEROC-harkkoseinien aukkojen ylityksissä. AEROC-palkit on mitoitettu yksiaukkoisiksi palkeiksi ja tiettyihin kuormaluokkiin. Erilaisten palkkien kuormaluokka on 15 kn/m, 20 kn/m tai 30 kn/m. Kuormaluokka osoittaa suurimman sallittavan tasaisen viivakuorman suuruden (kn/m) ilman palkin omaa painoa. Palkkeja mitoitettaessa on huomioitu sekä pitkäaikainen että muuttuva kuormitus. AEROC-palkkien raudoitus koostuu pitkittäisteräksistä, jotka on hitsattu yhteen koteloksi poikittain olevien teräspuikkojen kanssa. Raudoitus on käsitelty korroosionestoaineella. Piste- ym. erikoiskuormat AEROC-palkkeja ei suositella kuormitettavan pistekuormalla. Mikäli siihen on kuitenkin tarvetta, on tarkastettava, ettei keskitetystä ym. kuormasta syntyvä maksimimomentti ylitä kuormaluokan ilmoittamasta tasaisesta kuormasta laskennalla saatavia arvoja. Taipuma AEROC-palkit on mitoitettu siten, että palkin taipuma on oman painon ja muiden ominaiskuormien aiheuttamilla pitkäaikaisilla kuormituksilla pienempi kuin L/400. Yleensä taipuma on tätäkin arvoa pienempi. Tukipintojen pituus AEROC-palkkien suositeltava tukipintojen pituus harkkoseinässä on 300 mm, kuitenkin vähintään 200 mm. Mikäli kyseessä ovat pitkä jänneväli ja raskaat kuormat, joudutaan tietyissä tapauksissa käyttämään vieläkin suurempaa tukipinnan pituutta, jottei paikallinen puristuskapasiteetti ylittyisi alapuolisessa harkkoseinässä. Tukipinnan harkot Tukipintojen tulee olla tasaisia ja muodostua täysharkoista. Tukipintaharkko ja myös sen alapuolinen harkkokerros on liimattava alustaansa umpisaumoin (ilmarakoa ei saa jättää). Umpisauman pituuden tulisi olla vähintään kahden tukipinnan pituuden mittainen eli ~600 mm. merkintä palkin päässä

5 AEROC ELEMENT -VÄLISEINÄLAATAN ASENTAMI- NEN EI-KANTAVISSA VÄLISEINISSÄ Määrittele väliseinien sijaintipaikat ja merkitse ne seiniin ja lattioihin. Tarkasta aluslattian tasaisuus ja tasoita tarvittaessa (1-3). Kiinnitä olemassa olevaan seinään vaakatuki ja lattiaan lauta seinän muurauksen helpottamiseksi (4-5). Sekoita väliseinälaattojen liima harkkoliimapussin kyljessä olevien ohjeiden mukaisesti (6). Liimaa lattiaan 10 mm paksuinen styroksikaistale (7). Levitä harkkoliimaa AEROC-laastikauhalla tasaiseksi kerrokseksi styroksin päälle sekä laatan sivuun (8-9). Aseta ensimmäinen laatta paikalleen ja koputtele kuminuijalla tiiviisti paikalleen (10). Levitä liimaa laattojen reunoihin ja aseta ne tiiviisti edellisin laattoihin kiinni (11-12). Rakentamisen kuluessa lyö pystysauman kohdalle AEROC-saumalevy, joka sitoo vierekkäiset laatat (13). Käytä AEROC Element -seinän kohdistamiseen alumiinipuikkoa, joka lyödään seinään 45 asteen kulmassa (14). Puhdista liimattava pinta irtopölystä (15). Levitä harkkoliima harkkorivin päälle (16). Sahaa väliseinälaatta kahtia (17). Jatka muurausta kokoharkoilla (19). Tee oviaukon yläreunaan laudoista kehikko tukemaan laattoja (20). Puhdista liimattava pinta irtopölystä. Levitä harkkoliimaa kehikon vieressä olevaan seinäosaan (21)

6 JULKISIVUN VIIMEISTELY AEROC-kevytbetoni rappauksen alustana vastaa muita kivimateriaaleja. Rappauskerros suojaa rakenteita vahingollisilta ulkoisilta vaikutuksilta ja antaa julkisivulle näyttävän ilmeen. Kevytbetonin yhteydessä tulee lisäksi ottaa huomioon myös rakenteiden kuivamisen tarpeeseen liittyvät erityispiirteet. Se tarkoittaa sitä, että pinnoitteen on riittävän hyvin estettävä sadevettä tunkeutumasta rakenteeseen ja sallittava samaan aikaan sisäpuolelta tulevan kosteuden tehokas poistuminen ulkoilmaan. Mikäli mahdollista, olisi suositeltavaa suorittaa julkisivun viimeistely ensimmäisen lämmityskauden jälkeen. Töiden suorittaminen AEROC EcoTerm -harkoissa ulkoseinässä olevat lohkeamat, harkkojen kolhut ja muut vauriot tasoitetaan AEROC-korjauslaastilla 2 3 päivää ennen rappaustöiden alkamista. Ennen rappaustöiden aloittamista tulee seinän pinta puhdistaa saumoista valuneista ylimääräisestä harkkoliimasta, mahtollisista roiskeista ja pölystä. Käytä siihen AEROChierrintä ja harjaa. Jäätynyttä alustaa ei saa rapata. Kysy tarkempia ohjeita eri rappausjärjestelmien asentamisesta laastin valmistajalta. JULKISIVUN VIIMEISTELY / SISÄVIIMEISTELY Lautaverhoilu ja sisustuspaneelit Puukoolauksen ja -rimojen kiinnittäminen kosteaan AEROC-seinään ei ole suositeltavaa, sillä ruoteet saattavat kaartua kosteuden vaikutuksesta. Seinien tulisi olla riittävän kuivat tai ruoteiden ja seinän väliin tulee asentaa sopiva höyrynsulkumateriaali.

7 SISÄVIIMEISTELY Ennen viimeistelytöiden aloittamista on tärkeää, että seinät ovat saaneet kuivaa riittävän kauan. Seinien tulisi antaa täten kuivaa n. 4 viikkoa ennen rakennuksen vaipan sulkemista ja lämmityksen aloittamista. Kuivauskauden aikana tulee rakennuksessa taata myös riittävä ilmanvaihto koneellinen ilmanvaihto, mikäli mahdollista. Samaan aikaan rakennuksessa voidaan tehdä seuraavia töitä asentaa putkia, sähköjohtoja ja rakentaa lattioita. Samalla tulisi välttää seinien kuivattamista hyvin tehokkailla lämmittimillä, jotka saatavat aiheuttaa seiniin ei-toivottuja mikrohalkeamia, erityisesti AEROC Element -väliseiniin. Töiden suorittaminen Seinäpintojen tulee olla puhtaita ja pölyttömiä. Sitä varten tulee poistaa saumoista valunut ylimääräinen harkkoliima AEROC-hiertimellä ja puhdistaa seinät pölystä harjalla tai pölynimurilla. Tapetoitavat pinnat Tasoitetaan ensiksi suuremmat lohkeamat, harkkojen kolhut ja muut epätasaisuudet AEROC-korjauslaastilla. Sen jälkeen seinä tasoitetaan kokonaan 1 2 kertaa. Mikäli asennetaan lasikuitu- tai muovitapetti, yksi tasoitekerros riittää. Mikäli käytetään ohutta paperitapettia, tulisi tasoittaa kaksi kertaa. Maalattavat pinnat Ensiksi osittainen tasoitus AEROC-korjauslaastilla ja sen jälkeen ylitasoitus kahdesti. Maalattaviin pintoihin suosittelemme käytettävän pintavahvistuskangasta, joka painetaan pohjimmaiseen tasoitekerrokseen tai kiinnitetään liimaamalla tasoitteen kuivattua. Pintavahvistuskangasta tulisi ehdottomasti käyttää AEROC Element -väliseinissä. Laatoitettavat pinnat Keraamiset laatat kiinnitetään käsittelemättömään AEROC-seinään laattalaastilla. AEROC-seinä on kyllä vedenpitävä, mutta kosteissa tiloissa suositellaan, että pinnat käsitellään höyrynsulkumateriaalilla.
