1 Midi & Maxi FI Asennus & Käyttöohje Midi Maxi

2 Toimintakuvaus Midi & Maxi P-LIGHT on suunniteltu ohjaamaan erillisiä valasinpiirejä, toisin sanoen perävaunun/trailerin 2 valaisinpiiriä kytketään liittimiin 5 & 7; Midi = max 2x25 W / Maxi = max 2x100 W, Midi < 5 A / Maxi < 10 A. Piirit ovat toisistaan erotetut mutta niitä ohjataan ON & OFF painonapilla No1. Kun seisonta-/ äärivalot sammutetaan (esim. irroitettaessa pv/traileri), P-LIGHT aktivoituu ja seisontavalot voidaan sytyttää/sammuttaa P-LIGHT :in kautta. Kun pv uudestaan kytketään autoon ja auton valot sytytetään, syttyvät myös pv:n seisonta-/äärivalot automaattisesti (myös ne jotka on kytketty P-LIGHT :in liittimien 5 & 7 kautta). Samanaikaisesti alkaa P-LIGHT :in automaattinen latausjärjestelmä ladata P- LIGHT :in erikoisvalmisteisia akkuja, Midi < 5A / Maxi < 10A P-LIGHT :issa on myös AUX - lähtö esim kauko-ohjainta varten. Maxi :issa on myös Optio - lähtö jota ohjataan painonapilla 2 käyttämään esim. työvaloja, salamavaloja, kuormatilan valaistusta ym. P-LIGHT :in elektroniikkayksikkö kuluttaa lepovirtaa noin 3mA jonka vuoksi akkujen on oltava täynnä jos pv/traileria seisotetaan pitkään. Yli 1kk seisokin ajaksi on järjestelmä suljettava pääkytkimestä. Asennussuositus Valoiksi suositellaan LED-valaisimia niiden kestävyyden ja pienen virrankulutuksen vuoksi. Niiden käyttöä suositellaan varsinkin jos P-LIGHT on jatkuvassa käytössä ja etenkin kylmänä vuodenaikana.( -20 C laskee akun kapasiteettia % ) Käyttöajan arvioimiseksi eri kuormituksilla pätee tietysti virran/jännitteen suhde. 24 V järjestelmässä vastaa 24W (1A) kuormitus n. 1 tunnin käyttöaikaa/akun Ah. Midi :ssä on 17Ah akku ja kuormitettaessa 48W saadaan käyttöajaksi n. 8h, 24W n. 17h, 12W n. 36h. Maxi:ssa on 40 Ah akku ja käyttöajat vastaavasti 48W n. 20h, 24W n. 40h, 12W n. 80h. (Koskee hyväkuntoisia, täyteen varattuja akkuja +20 C lämpötilassa). P-LIGHT elektroniikkayksikön kytkeminen (sarjanumerosta: Midi 63300, Maxi 71300) Käytä hienosäikeistä RKKB-kaapelia P-LIGHT :in kytkemiseksi. Täyden latauksen ja toiminnan varmistamiseksi on pv:n/trailerin liittimen ja P-LIGHT :in liittimien 3, 4 & 6 välisten johtimien olla: Midi = min 1.5mm² / Maxi = min 2.5mm². Muut johtimet mitoitetaan kulutuksen mukaisesti. TÄRKEÄÄ: P-LIGHT on tyyppihyväksytty ECE No. 10 mukaisesti. Sääntö edellyttää että syöttöjohto liittimille 3-7 asennetaan mukana seuraavan ferriittirenkaan läpi, kts. kuva. ( ei Midi) 1

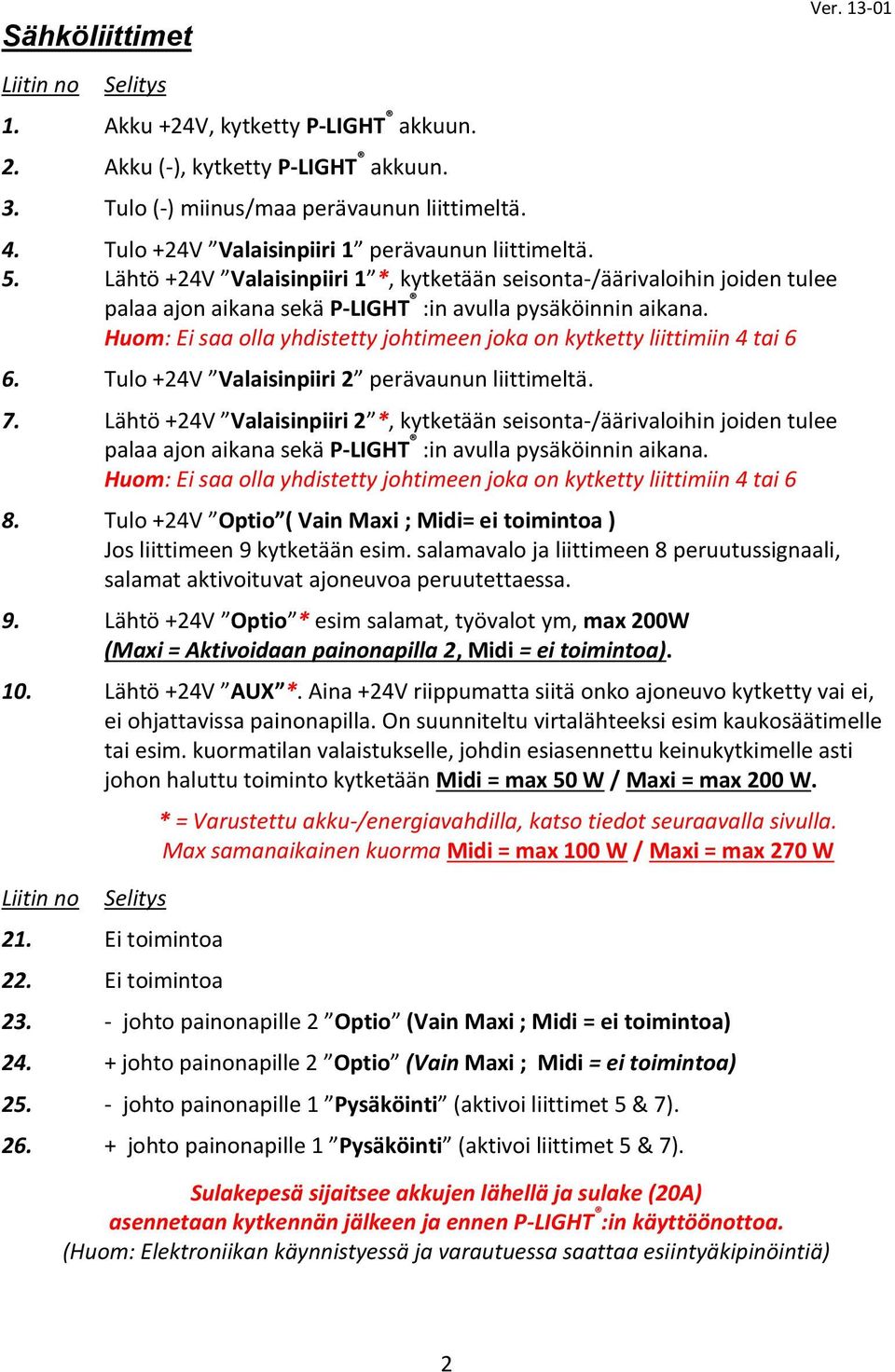

3 Sähköliittimet Liitin no Selitys 1. Akku +24V, kytketty P-LIGHT akkuun. 2. Akku (-), kytketty P-LIGHT akkuun. 3. Tulo (-) miinus/maa perävaunun liittimeltä. 4. Tulo +24V Valaisinpiiri 1 perävaunun liittimeltä. 5. Lähtö +24V Valaisinpiiri 1 *, kytketään seisonta-/äärivaloihin joiden tulee palaa ajon aikana sekä P-LIGHT :in avulla pysäköinnin aikana. Huom: Ei saa olla yhdistetty johtimeen joka on kytketty liittimiin 4 tai 6 6. Tulo +24V Valaisinpiiri 2 perävaunun liittimeltä. 7. Lähtö +24V Valaisinpiiri 2 *, kytketään seisonta-/äärivaloihin joiden tulee palaa ajon aikana sekä P-LIGHT :in avulla pysäköinnin aikana. Huom: Ei saa olla yhdistetty johtimeen joka on kytketty liittimiin 4 tai 6 8. Tulo +24V Optio ( Vain Maxi ; Midi= ei toimintoa ) Jos liittimeen 9 kytketään esim. salamavalo ja liittimeen 8 peruutussignaali, salamat aktivoituvat ajoneuvoa peruutettaessa. 9. Lähtö +24V Optio * esim salamat, työvalot ym, max 200W (Maxi = Aktivoidaan painonapilla 2, Midi = ei toimintoa). 10. Lähtö +24V AUX *. Aina +24V riippumatta siitä onko ajoneuvo kytketty vai ei, ei ohjattavissa painonapilla. On suunniteltu virtalähteeksi esim kaukosäätimelle tai esim. kuormatilan valaistukselle, johdin esiasennettu keinukytkimelle asti johon haluttu toiminto kytketään Midi = max 50 W / Maxi = max 200 W. Liitin no Selitys 21. Ei toimintoa 22. Ei toimintoa * = Varustettu akku-/energiavahdilla, katso tiedot seuraavalla sivulla. Max samanaikainen kuorma Midi = max 100 W / Maxi = max 270 W johto painonapille 2 Optio (Vain Maxi ; Midi = ei toimintoa) johto painonapille 2 Optio (Vain Maxi ; Midi = ei toimintoa) johto painonapille 1 Pysäköinti (aktivoi liittimet 5 & 7) johto painonapille 1 Pysäköinti (aktivoi liittimet 5 & 7). Sulakepesä sijaitsee akkujen lähellä ja sulake (20A) asennetaan kytkennän jälkeen ja ennen P-LIGHT :in käyttöönottoa. (Huom: Elektroniikan käynnistyessä ja varautuessa saattaa esiintyäkipinöintiä) 2

4 Akku- / energiavahti Liittimiin 5, 7, 9 ja 10 on kytketty jännitevahti estämään akkujen syväpurkauksen. (myös jäätymissuoja). Liittimestä 10 jännite katkeaa 22,5 V:ssa ja muissa 21 V:ssa. Jännite kytkeytyy taas kun lataus alkaa ja jännite nousee yli 23,5 V. Liittimeen 10 on kytketty myös energiavahti = Jos P-LIGHT on toimimattomana 96 h, liittimestä katkeaa jännite joka kytkeytyy takaisin kun seisontavalot sytytetään P-LIGHT :ista (painonappi 1) tai autosta Ohjelmoitu valojen sytytys Vaihtoehto 1 Midi: Oikkosulje liittimet 23 & 24 vähintään 20 sekunniksi Maxi: Paina kytkintä 2 (ylempi) vähintään 20 sek. Näyttöön tulee allaolevan kaltainen ilmoitus ; jos haluat muuttaa, tee toiminto uudestaan AUT ON = Sytyttää AINA P-LIGHT :in lähdöt 5 & 7 kun ajoneuvo sammutetaan tai perävaunu irroitetaan AUT OFF = Ei koskaan sytytä P-LIGHT in lähtöjä 5 & 7 kun ajoneuvo sammutetaan tai perävaunu irroitetaan (Tehdaskytketty) Vaihtoehto 2 Tee 10s sisällä ajoneuvon valoilla toiminto sammuta-sytytä-sammuta-sytytä. Tällöin liittimet 5 & 7 aktivoituvat automaattisesti kun ajoneuvo sammutetaan tai pv irroitetaan 2 min sisällä. Käyttämällä tätä vaihtoehtoa voit itse määritellä milloin P-LIGHT sytyttää valot. Automaattisulakkeet Mikäli jokin automaattisulakkeista on lauennut, se näkyy näytössä vaihtuvana Err ja Fx - merkkinä jossa x on lauenneen sulakkeen tunniste. Mikäli auto on irrotettu, näytetään virhe ainoastaan 30 sek ajan napin painalluksesta akkujen säästämiseksi. Jos taas auto on kytketty, näkyy virheilmoitus jatkuvana. Huom: Kun automaattisulake on lauennut, on jännite katkaistava (15-60 sek.) sulakkeen palauttamiseksi. Mikäli esim. lampun oikosulku on aiheuttanut virheilmoituksen on myös lamppu vaihdettava. Sulakkeen tunniste Toiminto 1 Liitin 1 (Akku) 5 Liitin 5 (Lähtö piiri 1) 7 Liitin 7 (Lähtö piiri 2) 9 Liitin 9 (Lähtö optio) 10 Liitin 10 (Lähtö AUX) C Laturi/Charger Liittimet 5, 7, 9 & 10 on varustettu automaattisulakkeilla, max yhtäaikainen kuormitus 270W 3

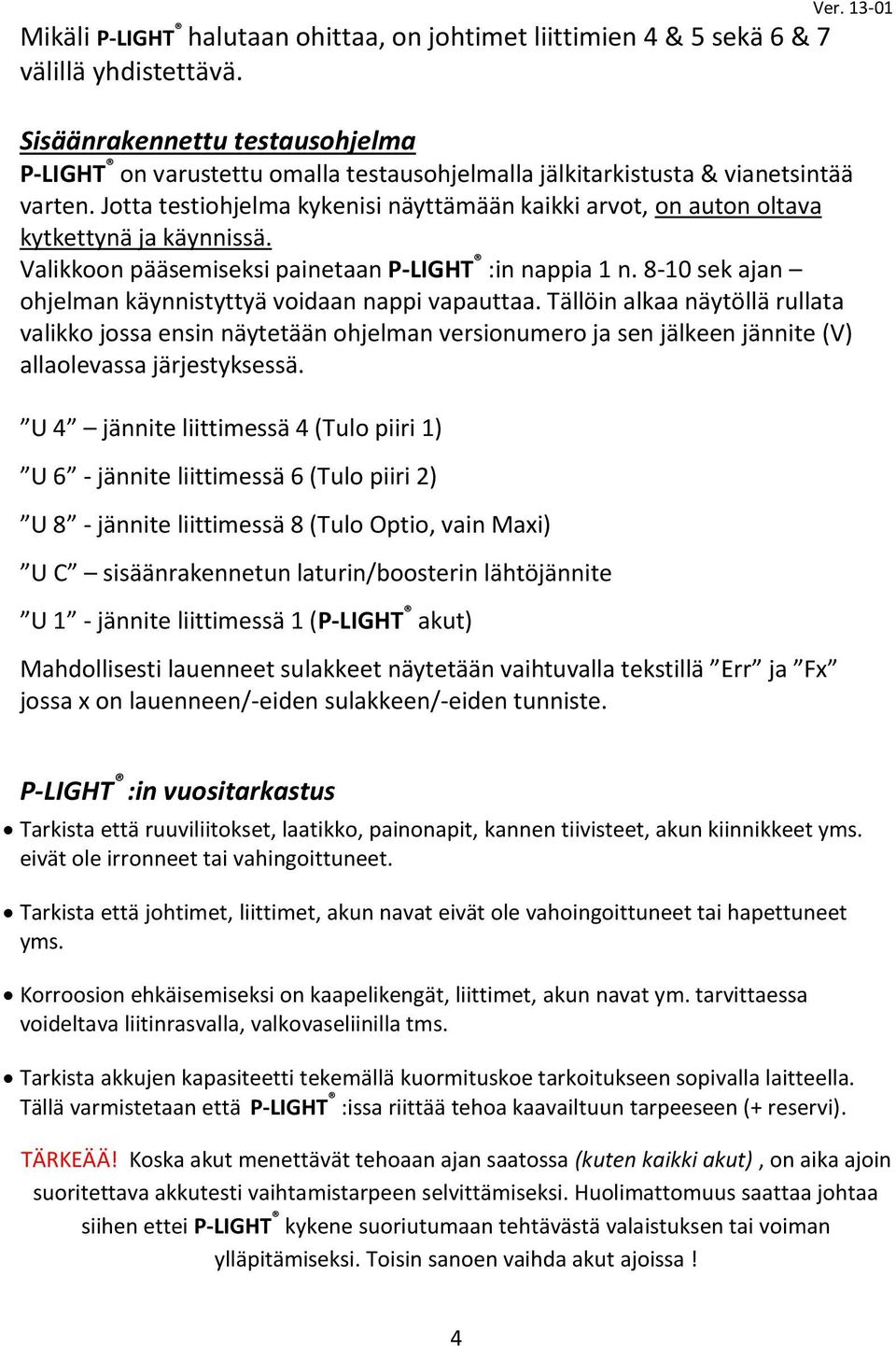

5 Mikäli P-LIGHT halutaan ohittaa, on johtimet liittimien 4 & 5 sekä 6 & 7 välillä yhdistettävä. Sisäänrakennettu testausohjelma P-LIGHT on varustettu omalla testausohjelmalla jälkitarkistusta & vianetsintää varten. Jotta testiohjelma kykenisi näyttämään kaikki arvot, on auton oltava kytkettynä ja käynnissä. Valikkoon pääsemiseksi painetaan P-LIGHT :in nappia 1 n sek ajan ohjelman käynnistyttyä voidaan nappi vapauttaa. Tällöin alkaa näytöllä rullata valikko jossa ensin näytetään ohjelman versionumero ja sen jälkeen jännite (V) allaolevassa järjestyksessä. U 4 jännite liittimessä 4 (Tulo piiri 1) U 6 - jännite liittimessä 6 (Tulo piiri 2) U 8 - jännite liittimessä 8 (Tulo Optio, vain Maxi) U C sisäänrakennetun laturin/boosterin lähtöjännite U 1 - jännite liittimessä 1 (P-LIGHT akut) Mahdollisesti lauenneet sulakkeet näytetään vaihtuvalla tekstillä Err ja Fx jossa x on lauenneen/-eiden sulakkeen/-eiden tunniste. P-LIGHT :in vuositarkastus Tarkista että ruuviliitokset, laatikko, painonapit, kannen tiivisteet, akun kiinnikkeet yms. eivät ole irronneet tai vahingoittuneet. Tarkista että johtimet, liittimet, akun navat eivät ole vahoingoittuneet tai hapettuneet yms. Korroosion ehkäisemiseksi on kaapelikengät, liittimet, akun navat ym. tarvittaessa voideltava liitinrasvalla, valkovaseliinilla tms. Tarkista akkujen kapasiteetti tekemällä kuormituskoe tarkoitukseen sopivalla laitteella. Tällä varmistetaan että P-LIGHT :issa riittää tehoa kaavailtuun tarpeeseen (+ reservi). TÄRKEÄÄ! Koska akut menettävät tehoaan ajan saatossa (kuten kaikki akut), on aika ajoin suoritettava akkutesti vaihtamistarpeen selvittämiseksi. Huolimattomuus saattaa johtaa siihen ettei P-LIGHT kykene suoriutumaan tehtävästä valaistuksen tai voiman ylläpitämiseksi. Toisin sanoen vaihda akut ajoissa! 4

6 Kytkentäehdotus Midi/Maxi 5

7 Tärkeää koskien takuuta & toimintaa! Elektroniikka ja akut on suunniteltu toimimaan yhdessä. Toiminnan varmistamiseksi on tärkeää käyttää alkuperäisiä varaosia. Lisävirran otto akuista ei ole sallittu. Kaikki varusteet on kytkettävä ohjeiden mukaan Hitsattaessa tai muuta sellaista työtä tehtäessä joka saattaa vahingoittaa elektroniikkaa tai akkuja, on nämä aina irroitettava ennen työn aloittamista! Takuu Kaikkia P-LIGHT malleja koskee 1 vuoden tuotetakuu, laskettuna ostopäivästä (todistettava). Toisin sanoen kun InnoNet AB :lle on tarjoutunut mahdollisuus todeta takuunalainen vahinko, vaihdetaan P-LIGHT kokonaan tai osittain, kuitenkin niin että takuu ei kata korjaamo- tai seisokkikuluja. Takuuta vaadittaessa on ostopaikkaan/ jälleenmyyjään aina otettava yhteys välittömästi ennen toimenpiteisiin ryhtymistä. Mahdollisia kustannuksia joita InnoNet Ab ei ole hyväksynyt, ei käsitellä! Valmistaja: InnoNet AB - Olvägen 9 - SE VISLANDA - Sverige Org. Nr Tele +46 (0)
