1 GFI GUIDELINES FOR IMPLEMENTATION KANSALLISET TILAAJATOIMINTEET. UUDELLEENKUTSU VARATTUUN LIITTY- MÄÄN

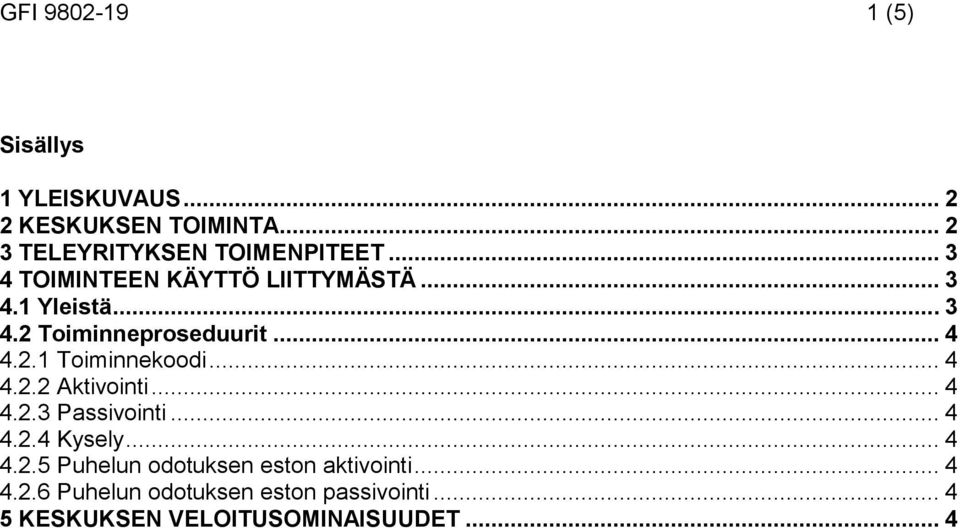

2 GFI (5) Sisällys 1 YLEISKUVAUS KESKUKSEN TOIMINTA TELEYRITYKSEN TOIMENPITEET TOIMINTEEN KÄYTTÖ LIITTYMÄSTÄ Yleistä Toiminneproseduurit Toiminnekoodi Aktivointi Passivointi Kysely Puhelun odotuksen eston aktivointi Puhelun odotuksen eston passivointi KESKUKSEN VELOITUSOMINAISUUDET... 4

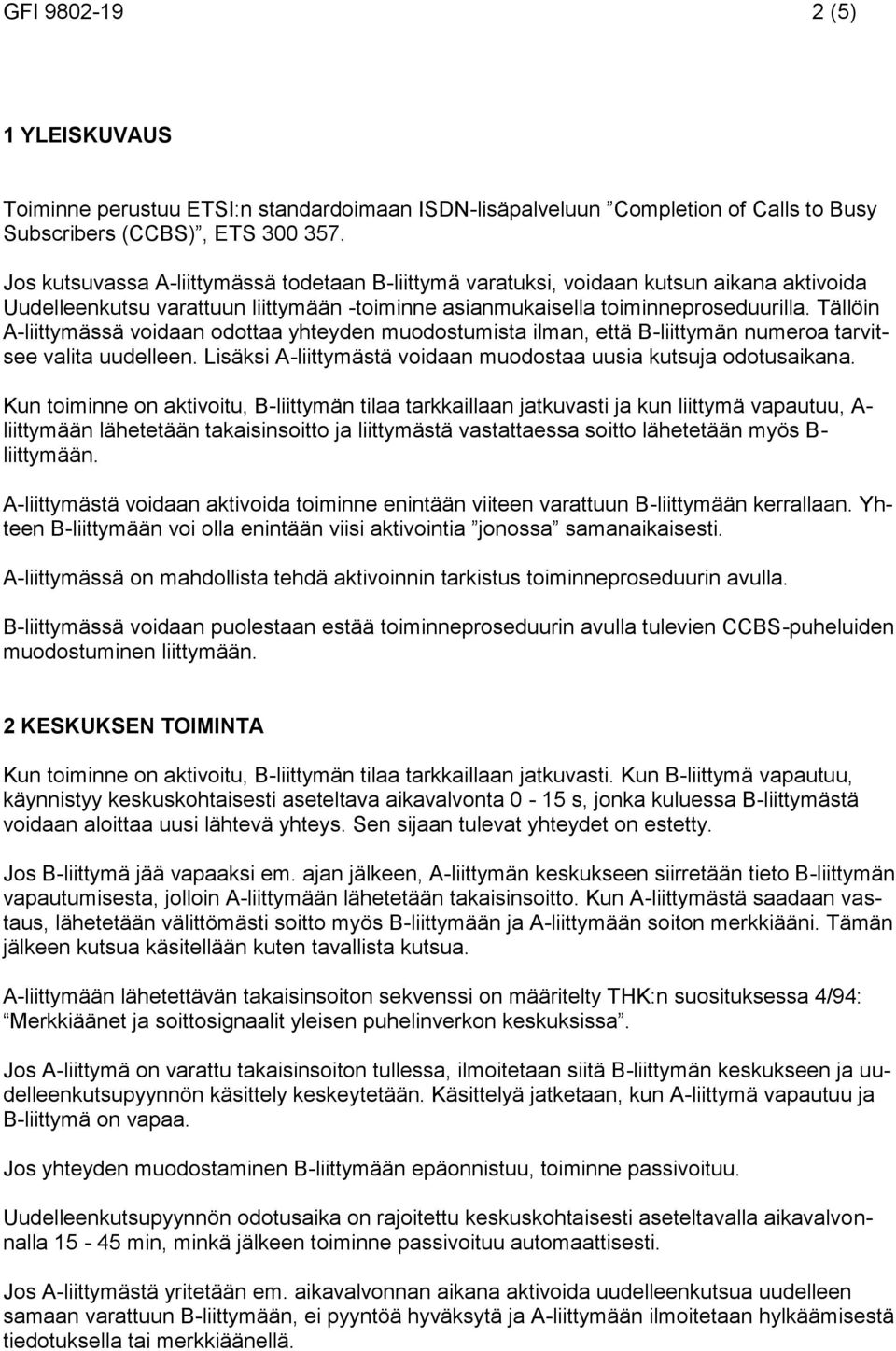

3 GFI (5) 1 YLEISKUVAUS Toiminne perustuu ETSI:n standardoimaan ISDN-lisäpalveluun Completion of Calls to Busy Subscribers (CCBS), ETS Jos kutsuvassa A-liittymässä todetaan B-liittymä varatuksi, voidaan kutsun aikana aktivoida Uudelleenkutsu varattuun liittymään -toiminne asianmukaisella toiminneproseduurilla. Tällöin A-liittymässä voidaan odottaa yhteyden muodostumista ilman, että B-liittymän numeroa tarvitsee valita uudelleen. Lisäksi A-liittymästä voidaan muodostaa uusia kutsuja odotusaikana. Kun toiminne on aktivoitu, B-liittymän tilaa tarkkaillaan jatkuvasti ja kun liittymä vapautuu, A- liittymään lähetetään takaisinsoitto ja liittymästä vastattaessa soitto lähetetään myös B- liittymään. A-liittymästä voidaan aktivoida toiminne enintään viiteen varattuun B-liittymään kerrallaan. Yhteen B-liittymään voi olla enintään viisi aktivointia jonossa samanaikaisesti. A-liittymässä on mahdollista tehdä aktivoinnin tarkistus toiminneproseduurin avulla. B-liittymässä voidaan puolestaan estää toiminneproseduurin avulla tulevien CCBS-puheluiden muodostuminen liittymään. 2 KESKUKSEN TOIMINTA Kun toiminne on aktivoitu, B-liittymän tilaa tarkkaillaan jatkuvasti. Kun B-liittymä vapautuu, käynnistyy keskuskohtaisesti aseteltava aikavalvonta 0-15 s, jonka kuluessa B-liittymästä voidaan aloittaa uusi lähtevä yhteys. Sen sijaan tulevat yhteydet on estetty. Jos B-liittymä jää vapaaksi em. ajan jälkeen, A-liittymän keskukseen siirretään tieto B-liittymän vapautumisesta, jolloin A-liittymään lähetetään takaisinsoitto. Kun A-liittymästä saadaan vastaus, lähetetään välittömästi soitto myös B-liittymään ja A-liittymään soiton merkkiääni. Tämän jälkeen kutsua käsitellään kuten tavallista kutsua. A-liittymään lähetettävän takaisinsoiton sekvenssi on määritelty THK:n suosituksessa 4/94: Merkkiäänet ja soittosignaalit yleisen puhelinverkon keskuksissa. Jos A-liittymä on varattu takaisinsoiton tullessa, ilmoitetaan siitä B-liittymän keskukseen ja uudelleenkutsupyynnön käsittely keskeytetään. Käsittelyä jatketaan, kun A-liittymä vapautuu ja B-liittymä on vapaa. Jos yhteyden muodostaminen B-liittymään epäonnistuu, toiminne passivoituu. Uudelleenkutsupyynnön odotusaika on rajoitettu keskuskohtaisesti aseteltavalla aikavalvonnalla min, minkä jälkeen toiminne passivoituu automaattisesti. Jos A-liittymästä yritetään em. aikavalvonnan aikana aktivoida uudelleenkutsua uudelleen samaan varattuun B-liittymään, ei pyyntöä hyväksytä ja A-liittymään ilmoitetaan hylkäämisestä tiedotuksella tai merkkiäänellä.

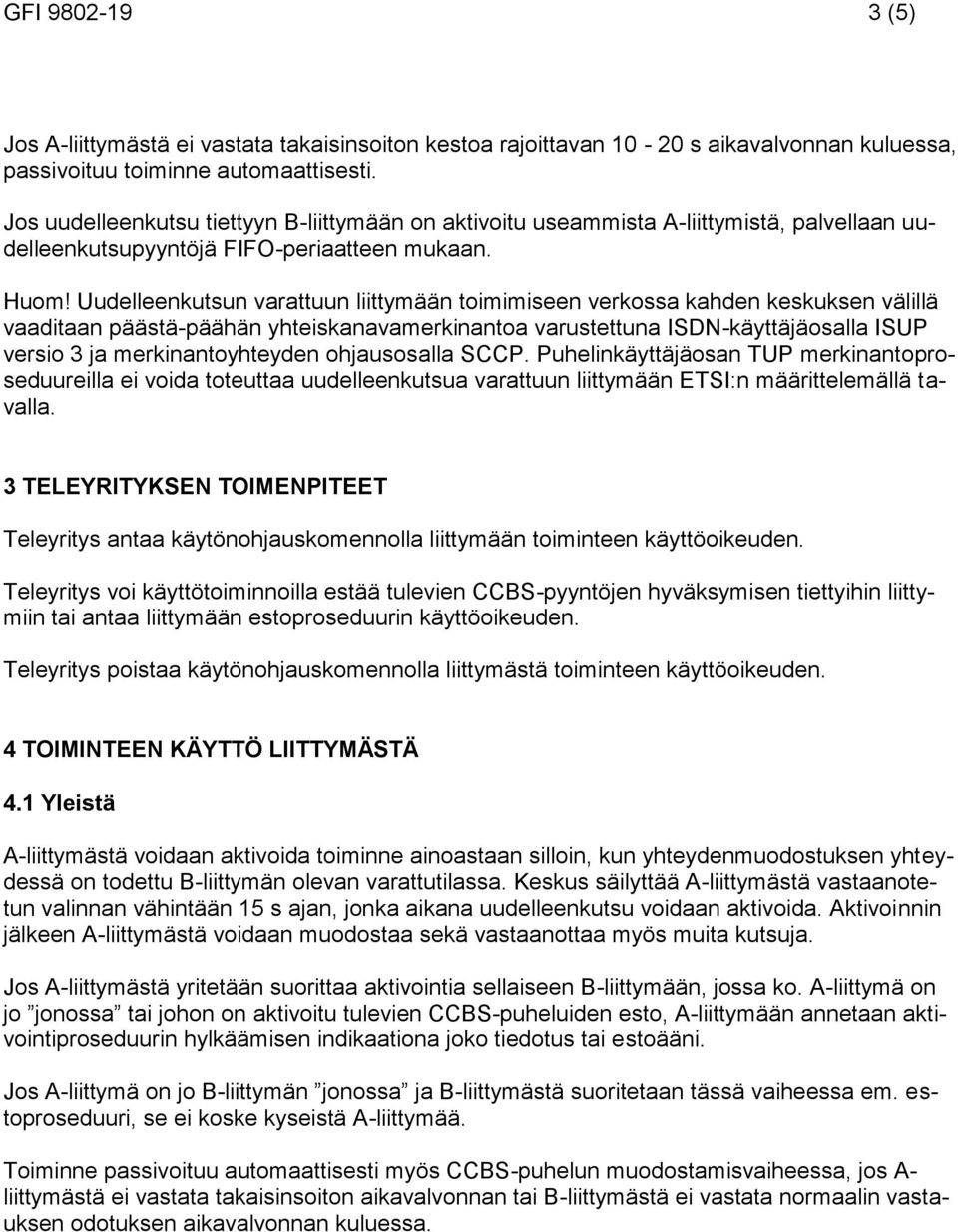

4 GFI (5) Jos A-liittymästä ei vastata takaisinsoiton kestoa rajoittavan s aikavalvonnan kuluessa, passivoituu toiminne automaattisesti. Jos uudelleenkutsu tiettyyn B-liittymään on aktivoitu useammista A-liittymistä, palvellaan uudelleenkutsupyyntöjä FIFO-periaatteen mukaan. Huom! Uudelleenkutsun varattuun liittymään toimimiseen verkossa kahden keskuksen välillä vaaditaan päästä-päähän yhteiskanavamerkinantoa varustettuna ISDN-käyttäjäosalla ISUP versio 3 ja merkinantoyhteyden ohjausosalla SCCP. Puhelinkäyttäjäosan TUP merkinantoproseduureilla ei voida toteuttaa uudelleenkutsua varattuun liittymään ETSI:n määrittelemällä tavalla. 3 TELEYRITYKSEN TOIMENPITEET Teleyritys antaa käytönohjauskomennolla liittymään toiminteen käyttöoikeuden. Teleyritys voi käyttötoiminnoilla estää tulevien CCBS-pyyntöjen hyväksymisen tiettyihin liittymiin tai antaa liittymään estoproseduurin käyttöoikeuden. Teleyritys poistaa käytönohjauskomennolla liittymästä toiminteen käyttöoikeuden. 4 TOIMINTEEN KÄYTTÖ LIITTYMÄSTÄ 4.1 Yleistä A-liittymästä voidaan aktivoida toiminne ainoastaan silloin, kun yhteydenmuodostuksen yhteydessä on todettu B-liittymän olevan varattutilassa. Keskus säilyttää A-liittymästä vastaanotetun valinnan vähintään 15 s ajan, jonka aikana uudelleenkutsu voidaan aktivoida. Aktivoinnin jälkeen A-liittymästä voidaan muodostaa sekä vastaanottaa myös muita kutsuja. Jos A-liittymästä yritetään suorittaa aktivointia sellaiseen B-liittymään, jossa ko. A-liittymä on jo jonossa tai johon on aktivoitu tulevien CCBS-puheluiden esto, A-liittymään annetaan aktivointiproseduurin hylkäämisen indikaationa joko tiedotus tai estoääni. Jos A-liittymä on jo B-liittymän jonossa ja B-liittymästä suoritetaan tässä vaiheessa em. estoproseduuri, se ei koske kyseistä A-liittymää. Toiminne passivoituu automaattisesti myös CCBS-puhelun muodostamisvaiheessa, jos A- liittymästä ei vastata takaisinsoiton aikavalvonnan tai B-liittymästä ei vastata normaalin vastauksen odotuksen aikavalvonnan kuluessa.

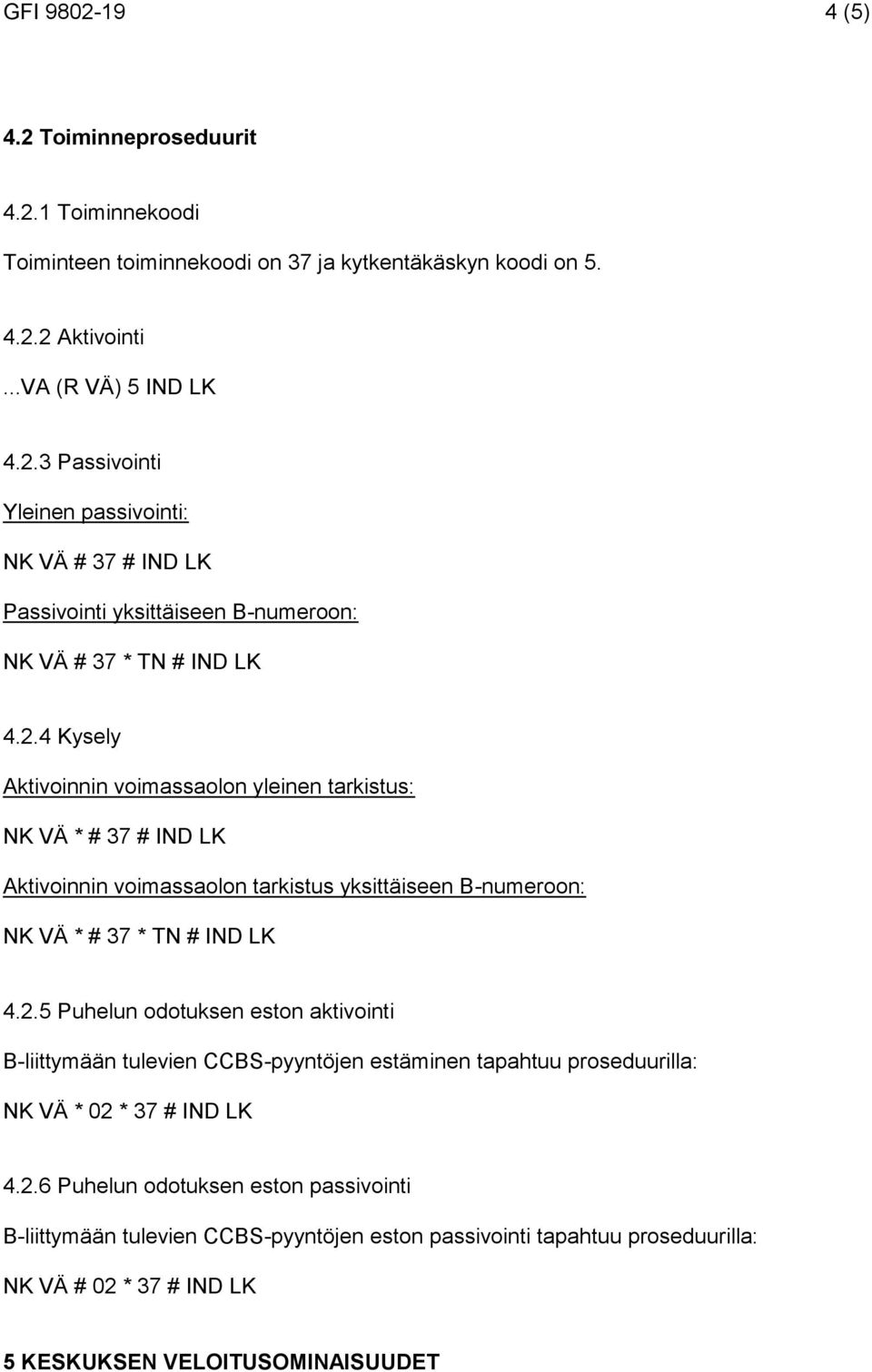

5 GFI (5) 4.2 Toiminneproseduurit Toiminnekoodi Toiminteen toiminnekoodi on 37 ja kytkentäkäskyn koodi on Aktivointi...VA (R VÄ) 5 IND LK Passivointi Yleinen passivointi: NK VÄ # 37 # IND LK Passivointi yksittäiseen B-numeroon: NK VÄ # 37 * TN # IND LK Kysely Aktivoinnin voimassaolon yleinen tarkistus: NK VÄ * # 37 # IND LK Aktivoinnin voimassaolon tarkistus yksittäiseen B-numeroon: NK VÄ * # 37 * TN # IND LK Puhelun odotuksen eston aktivointi B-liittymään tulevien CCBS-pyyntöjen estäminen tapahtuu proseduurilla: NK VÄ * 02 * 37 # IND LK Puhelun odotuksen eston passivointi B-liittymään tulevien CCBS-pyyntöjen eston passivointi tapahtuu proseduurilla: NK VÄ # 02 * 37 # IND LK 5 KESKUKSEN VELOITUSOMINAISUUDET

6 GFI (5) Toiminteesta veloitetaan toiminteiden yleisten veloitusperiaatteiden mukaisesti. Onnistuneesta CCBS-puhelusta A-liittymää veloitetaan normaaliin tapaan.
