1 March Networks Command Enterprise ja Command Professional

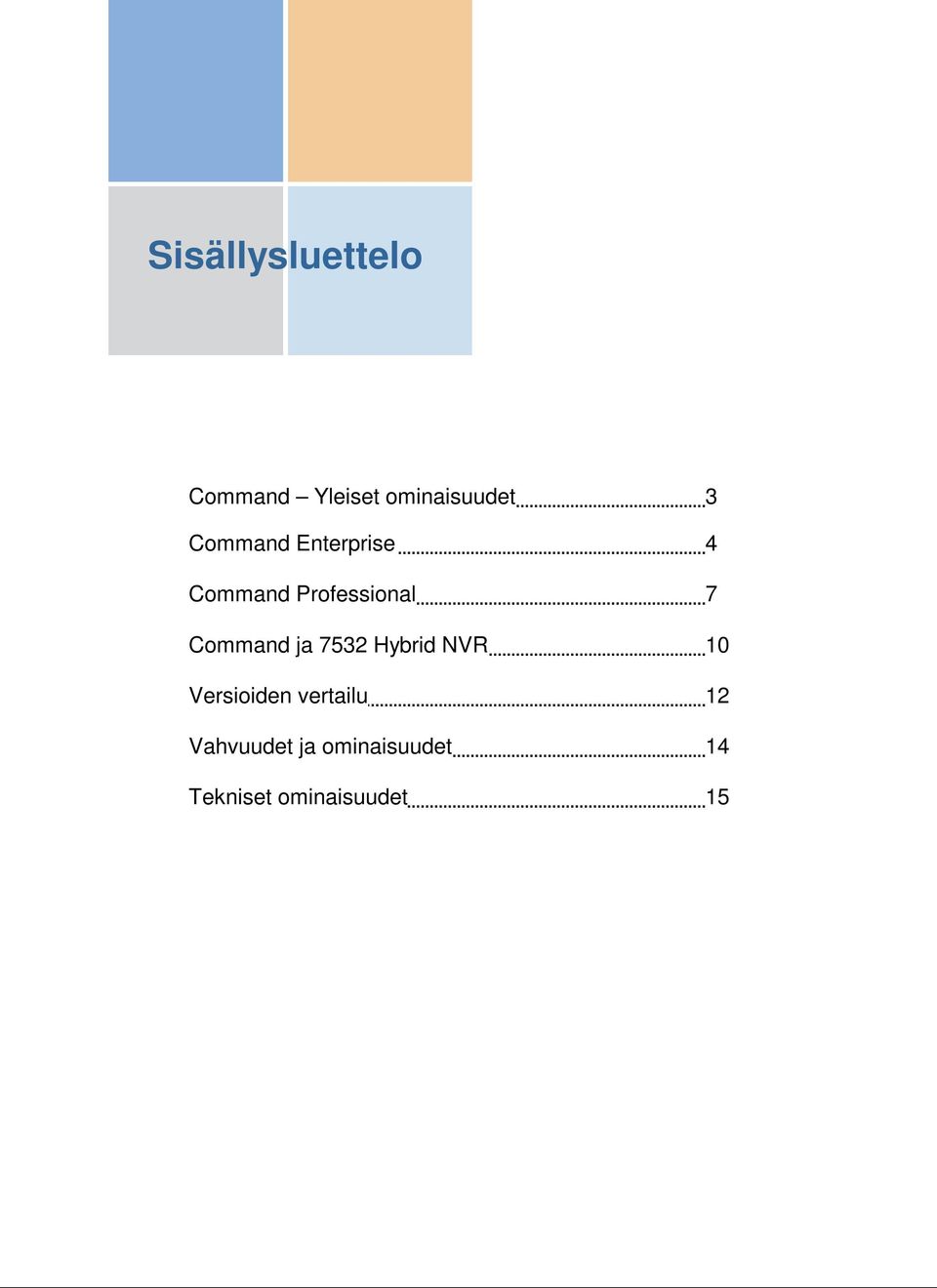

2 Sisällysluettelo Command Yleiset ominaisuudet 3 Command Enterprise 4 Command Professional 7 Command ja 7532 Hybrid NVR 10 Versioiden vertailu 12 Vahvuudet ja ominaisuudet 14 Tekniset ominaisuudet 15

3 March Networks Command - yleiset ominaisuudet March Networks Commandin avainominaisuudet E = Enterprise - Ominaisuudet löytyvät Enterprise-versiosta P = Professional - Ominaisuudet löytyvät Professional-versiosta Edistynyt Web-käyttöliittymä: E, P Commandin käyttöliittymä tarjoaa yksinkertaisen, joustavan, mutta tehokkaan selainpohjaisen käyttöliittymän, Command Clientin, ja sitä on helppo käyttää sekä muokata. Keskitetty hallinta: E, P Koko järjestelmän hallinta voidaan toteuttaa käyttäen yksinkertaista selainpohjaista työkalua nimeltä Command Config. Tämä työkalu mahdollistaa palvelimen ylläpidon ilman koneelle ladattavaa ohjelmistoa. Keskitetty tilantarkkailu: E Yhteenveto useamman palvelimen tilasta näyttää selkeästi koko järjestelmän tilan Command Clientissa. Palvelinten välinen videon välitys: E Tämä ainutlaatuinen ominaisuus vähentää verkon kuormitusta, kun videokuvaa katsotaan eri puolilta verkkoa. Commandin Video Gateway välittää kuvastreamin lähimmalle palvelimelle, josta se jaetaan edelleen asiakkaille. Tämä teknologia voi vähentää WAN-verkon kuormitusta jopa 90%. Massahallinta: E Videovalvontajärjestelmän asennus ja hallinointi voi olla monimutkaista. Command Enterprisen massahallinta mahdollisuuden ansiosta organisaatiot voivat hallita suuria kameramääriä helposti. Varjotallennuksen synkronointi: E, P March Networks on kehittänyt ainutlaatuisen ominaisuuden, joka varmistaa, että asiakkaat eivät ikinä menetä tärkeää videomateriaalia - edes verkkokatkon sattuessa. Varjotallennus ei ainoastaan mahdollista materiaalin hakemista suoraan kameralta verkkokatkon aikana, vaan myös synkronoi tallennukset palvelimelle verkon palauduttua. Varjotallennusten synkronointi on avainominaisuus March Networksin todellisessa end-to-end ratkaisussa. Tallennusten hajautus: E, P Kahdennus-ominaisuudet palvelimille ja tallentimille varjotallennuksen lisäksi varmistavat tallennusmateriaalin maksimaalisen saatavuuden. Keskitetty käyttäjien hallinta: E LDAP:ia tai Microsoftin AD:ta hyödynnettäessä käyttäjät voivat kirjautua Commandiin samoilla tunnuksilla, kuin muuallekin yrityksen verkossa. Keskitetty hallinta helpottaa käyttöoikeuksien ylläpitoa. Joustavuus eri ratkaisuille: E, P Päinvastoin kuin pelkästään ohjelmistopohjaiset ratkaisut, Command on erittäin joustava eri tallennusjärjestelmien suhteen ja antaa organisaatioille mahdollisuuden valita oikeat tallentimen omiin tarpeisiinsa. Hybriditallentimet, verkkolevylle tallentavat IP-kamerat ja enkooderit sekä VMS, virtuualipalvelimet tai videoseinäjärjestelmät ovat kaikki yhteensopivia Commandin kanssa.

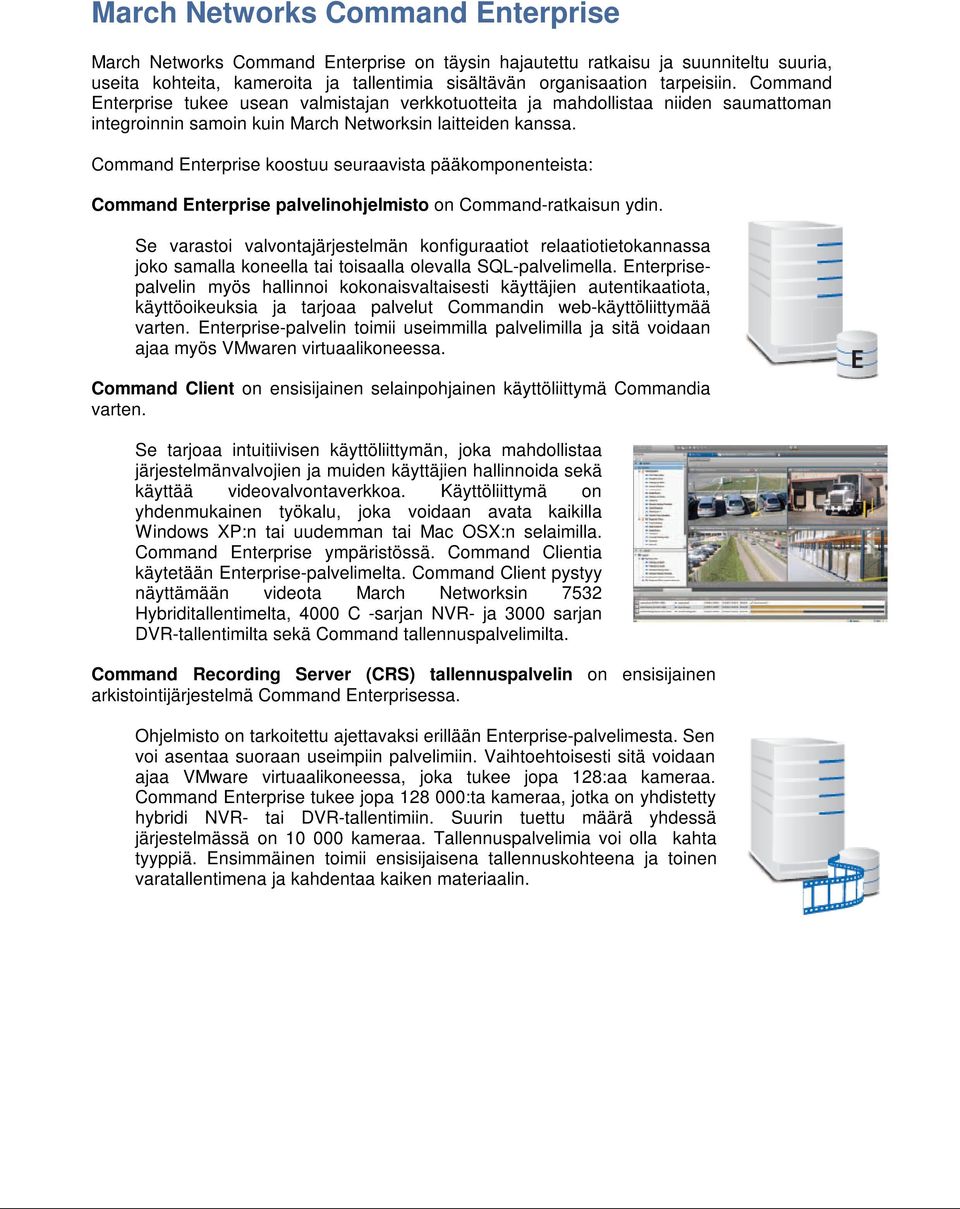

4 March Networks Command Enterprise March Networks Command Enterprise on täysin hajautettu ratkaisu ja suunniteltu suuria, useita kohteita, kameroita ja tallentimia sisältävän organisaation tarpeisiin. Command Enterprise tukee usean valmistajan verkkotuotteita ja mahdollistaa niiden saumattoman integroinnin samoin kuin March Networksin laitteiden kanssa. Command Enterprise koostuu seuraavista pääkomponenteista: Command Enterprise palvelinohjelmisto on Command-ratkaisun ydin. Se varastoi valvontajärjestelmän konfiguraatiot relaatiotietokannassa joko samalla koneella tai toisaalla olevalla SQL-palvelimella. Enterprisepalvelin myös hallinnoi kokonaisvaltaisesti käyttäjien autentikaatiota, käyttöoikeuksia ja tarjoaa palvelut Commandin web-käyttöliittymää varten. Enterprise-palvelin toimii useimmilla palvelimilla ja sitä voidaan ajaa myös VMwaren virtuaalikoneessa. Command Client on ensisijainen selainpohjainen käyttöliittymä Commandia varten. Se tarjoaa intuitiivisen käyttöliittymän, joka mahdollistaa järjestelmänvalvojien ja muiden käyttäjien hallinnoida sekä käyttää videovalvontaverkkoa. Käyttöliittymä on yhdenmukainen työkalu, joka voidaan avata kaikilla Windows XP:n tai uudemman tai Mac OSX:n selaimilla. Command Enterprise ympäristössä. Command Clientia käytetään Enterprise-palvelimelta. Command Client pystyy näyttämään videota March Networksin 7532 Hybriditallentimelta, 4000 C -sarjan NVR- ja 3000 sarjan DVR-tallentimilta sekä Command tallennuspalvelimilta. Command Recording Server (CRS) tallennuspalvelin on ensisijainen arkistointijärjestelmä Command Enterprisessa. Ohjelmisto on tarkoitettu ajettavaksi erillään Enterprise-palvelimesta. Sen voi asentaa suoraan useimpiin palvelimiin. Vaihtoehtoisesti sitä voidaan ajaa VMware virtuaalikoneessa, joka tukee jopa 128:aa kameraa. Command Enterprise tukee jopa :ta kameraa, jotka on yhdistetty hybridi NVR- tai DVR-tallentimiin. Suurin tuettu määrä yhdessä järjestelmässä on kameraa. Tallennuspalvelimia voi olla kahta tyyppiä. Ensimmäinen toimii ensisijaisena tallennuskohteena ja toinen varatallentimena ja kahdentaa kaiken materiaalin.

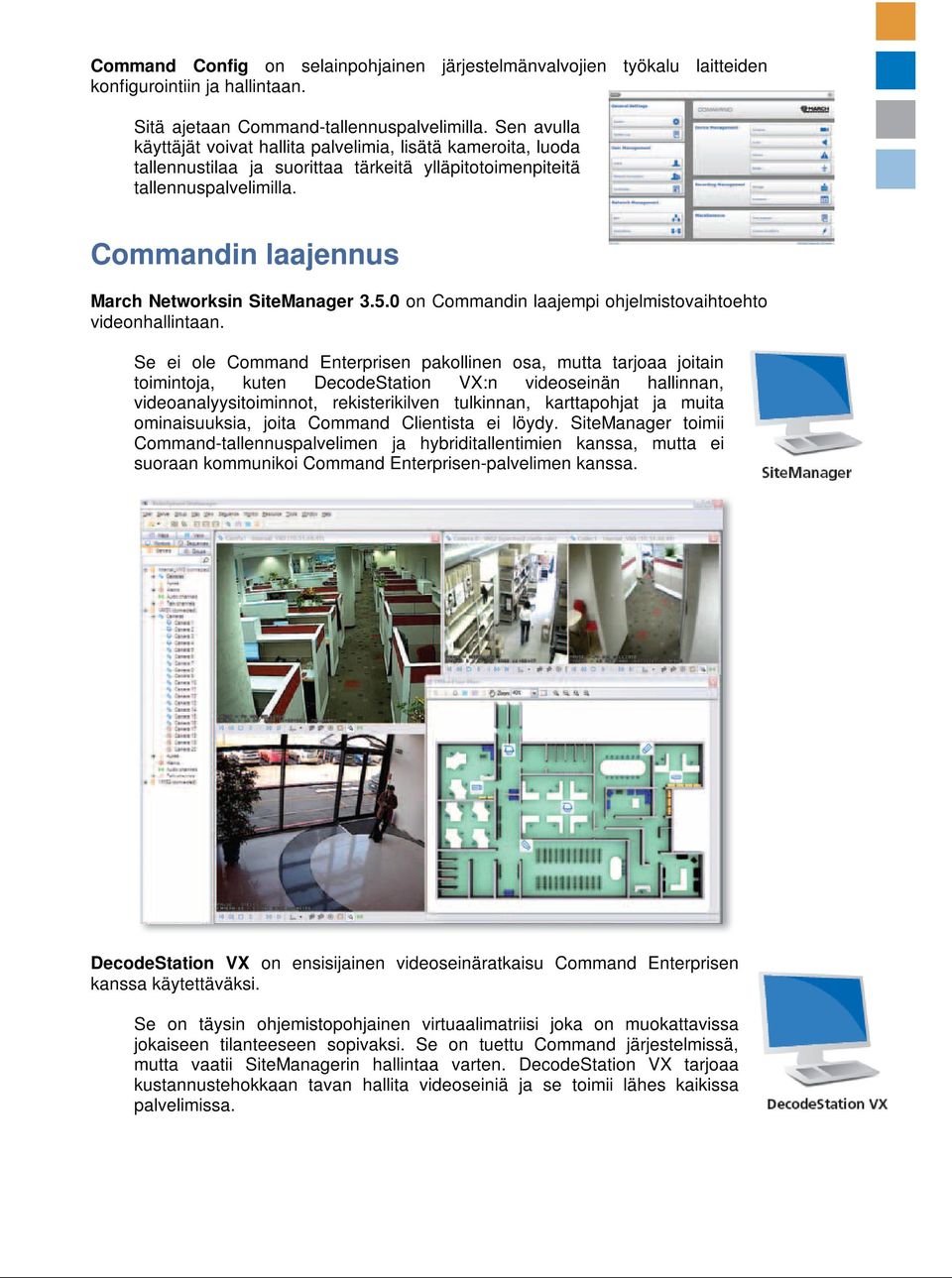

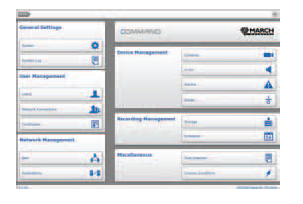

5 Command Config on selainpohjainen järjestelmänvalvojien työkalu laitteiden konfigurointiin ja hallintaan. Sitä ajetaan Command-tallennuspalvelimilla. Sen avulla käyttäjät voivat hallita palvelimia, lisätä kameroita, luoda tallennustilaa ja suorittaa tärkeitä ylläpitotoimenpiteitä tallennuspalvelimilla. Commandin laajennus March Networksin SiteManager on Commandin laajempi ohjelmistovaihtoehto videonhallintaan. Se ei ole Command Enterprisen pakollinen osa, mutta tarjoaa joitain toimintoja, kuten DecodeStation VX:n videoseinän hallinnan, videoanalyysitoiminnot, rekisterikilven tulkinnan, karttapohjat ja muita ominaisuuksia, joita Command Clientista ei löydy. SiteManager toimii Command-tallennuspalvelimen ja hybriditallentimien kanssa, mutta ei suoraan kommunikoi Command Enterprisen-palvelimen kanssa. DecodeStation VX on ensisijainen videoseinäratkaisu Command Enterprisen kanssa käytettäväksi. Se on täysin ohjemistopohjainen virtuaalimatriisi joka on muokattavissa jokaiseen tilanteeseen sopivaksi. Se on tuettu Command järjestelmissä, mutta vaatii SiteManagerin hallintaa varten. DecodeStation VX tarjoaa kustannustehokkaan tavan hallita videoseiniä ja se toimii lähes kaikissa palvelimissa.

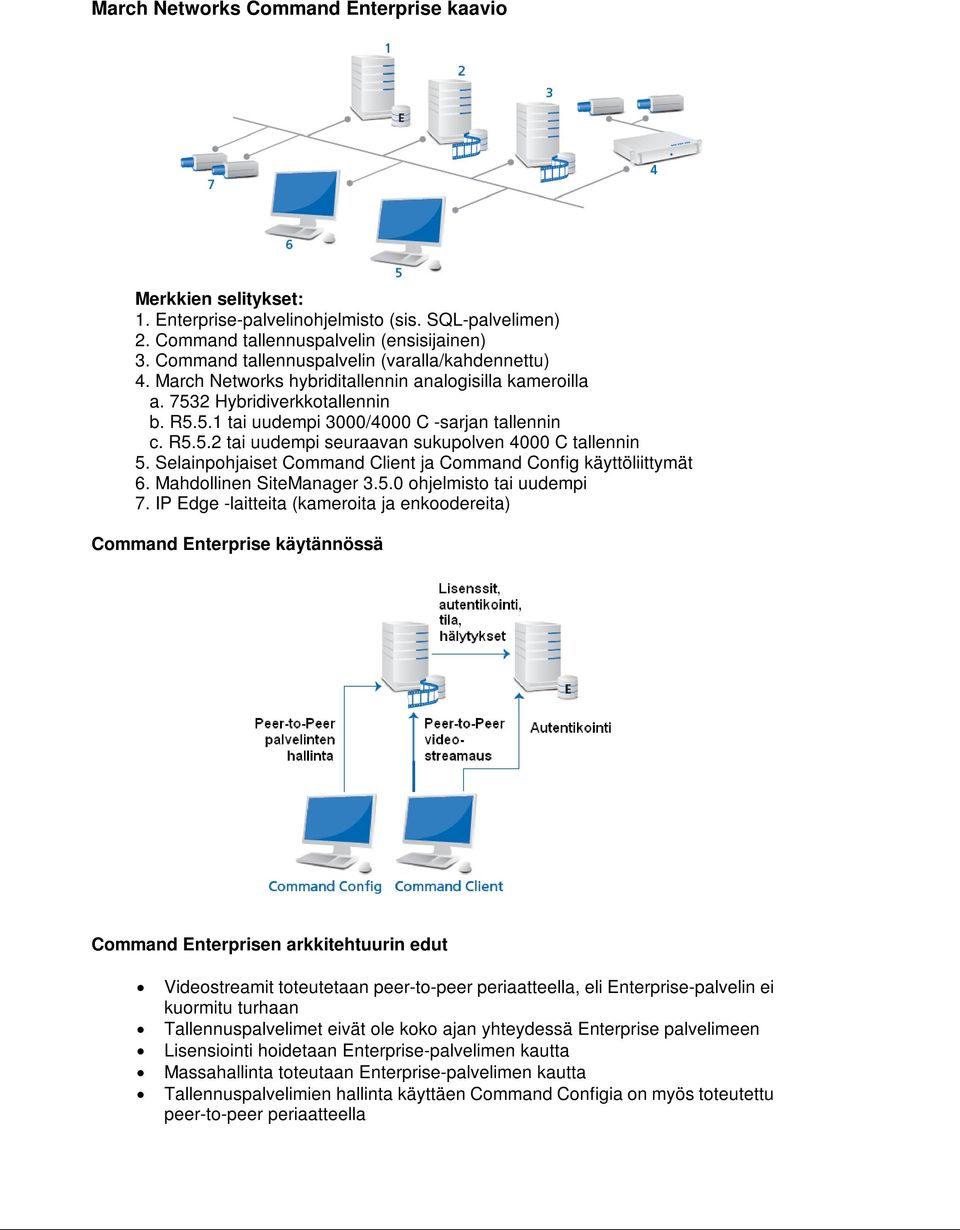

6 March Networks Command Enterprise kaavio Merkkien selitykset: 1. Enterprise-palvelinohjelmisto (sis. SQL-palvelimen) 2. Command tallennuspalvelin (ensisijainen) 3. Command tallennuspalvelin (varalla/kahdennettu) 4. March Networks hybriditallennin analogisilla kameroilla a Hybridiverkkotallennin b. R5.5.1 tai uudempi 3000/4000 C -sarjan tallennin c. R5.5.2 tai uudempi seuraavan sukupolven 4000 C tallennin 5. Selainpohjaiset Command Client ja Command Config käyttöliittymät 6. Mahdollinen SiteManager ohjelmisto tai uudempi 7. IP Edge -laitteita (kameroita ja enkoodereita) Command Enterprise käytännössä Command Enterprisen arkkitehtuurin edut Videostreamit toteutetaan peer-to-peer periaatteella, eli Enterprise-palvelin ei kuormitu turhaan Tallennuspalvelimet eivät ole koko ajan yhteydessä Enterprise palvelimeen Lisensiointi hoidetaan Enterprise-palvelimen kautta Massahallinta toteutaan Enterprise-palvelimen kautta Tallennuspalvelimien hallinta käyttäen Command Configia on myös toteutettu peer-to-peer periaatteella

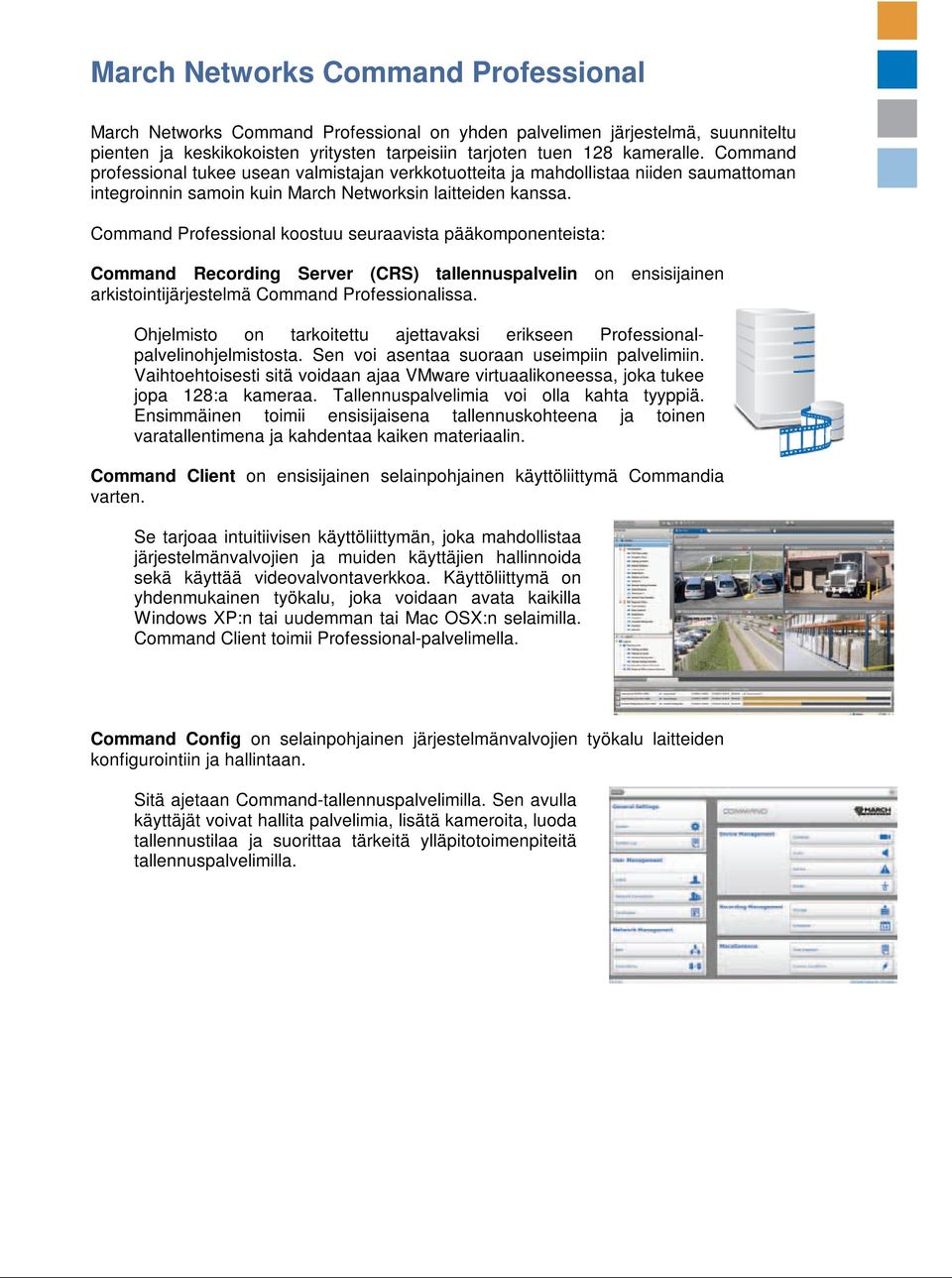

7 March Networks Command Professional March Networks Command Professional on yhden palvelimen järjestelmä, suunniteltu pienten ja keskikokoisten yritysten tarpeisiin tarjoten tuen 128 kameralle. Command professional tukee usean valmistajan verkkotuotteita ja mahdollistaa niiden saumattoman integroinnin samoin kuin March Networksin laitteiden kanssa. Command Professional koostuu seuraavista pääkomponenteista: Command Recording Server (CRS) tallennuspalvelin on ensisijainen arkistointijärjestelmä Command Professionalissa. Ohjelmisto on tarkoitettu ajettavaksi erikseen Professionalpalvelinohjelmistosta. Sen voi asentaa suoraan useimpiin palvelimiin. Vaihtoehtoisesti sitä voidaan ajaa VMware virtuaalikoneessa, joka tukee jopa 128:a kameraa. Tallennuspalvelimia voi olla kahta tyyppiä. Ensimmäinen toimii ensisijaisena tallennuskohteena ja toinen varatallentimena ja kahdentaa kaiken materiaalin. Command Client on ensisijainen selainpohjainen käyttöliittymä Commandia varten. Se tarjoaa intuitiivisen käyttöliittymän, joka mahdollistaa järjestelmänvalvojien ja muiden käyttäjien hallinnoida sekä käyttää videovalvontaverkkoa. Käyttöliittymä on yhdenmukainen työkalu, joka voidaan avata kaikilla Windows XP:n tai uudemman tai Mac OSX:n selaimilla. Command Client toimii Professional-palvelimella. Command Config on selainpohjainen järjestelmänvalvojien työkalu laitteiden konfigurointiin ja hallintaan. Sitä ajetaan Command-tallennuspalvelimilla. Sen avulla käyttäjät voivat hallita palvelimia, lisätä kameroita, luoda tallennustilaa ja suorittaa tärkeitä ylläpitotoimenpiteitä tallennuspalvelimilla.

8 Commandin laajennus March Networksin SiteManager on Commandin laajempi ohjelmistovaihtoehto videonhallintaan. Se ei ole Command Enterprisen pakollinen osa, mutta tarjoaa joitain toimintoja, kuten DecodeStation VX:n videoseinän hallinnan, videoanalyysitoiminnot, rekisterikilven tulkinnan, karttapohjat ja muita ominaisuuksia, joita Command Clientista ei löydy. SiteManager toimii Command-tallennuspalvelimen kanssa. DecodeStation VX on ensisijainen videoseinäratkaisu Command Enterprisen kanssa käytettäväksi. Se on täysin ohjemistopohjainen virtuaalimatriisi joka on muokattavissa jokaiseen tilanteeseen sopivaksi. Se on tuettu Command järjestelmissä, mutta vaatii SiteManagerin hallintaa varten. DecodeStation VX tarjoaa kustannustehokkaan tavan hallita videoseiniä ja se toimii lähes kaikissa palvelimissa.

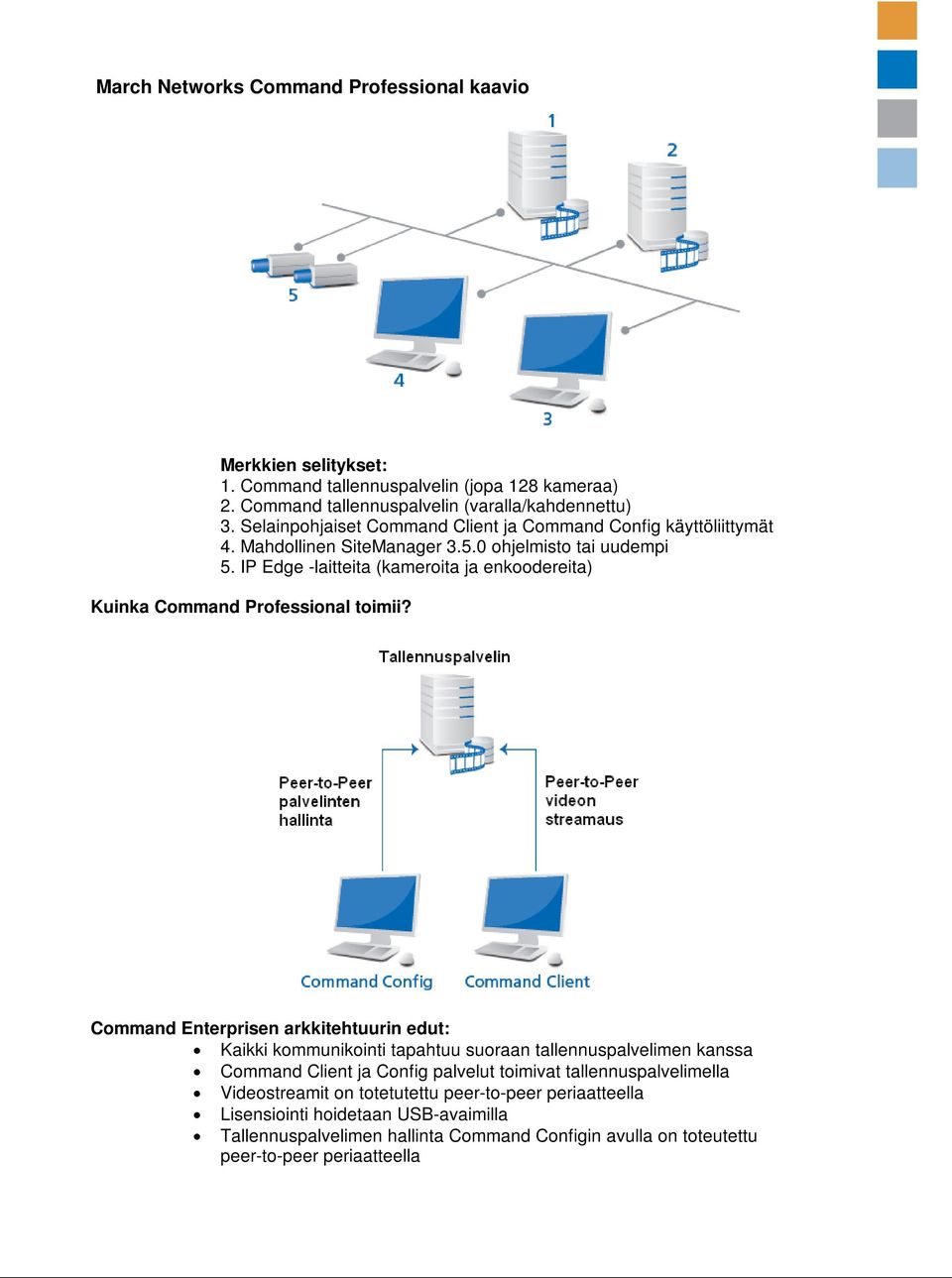

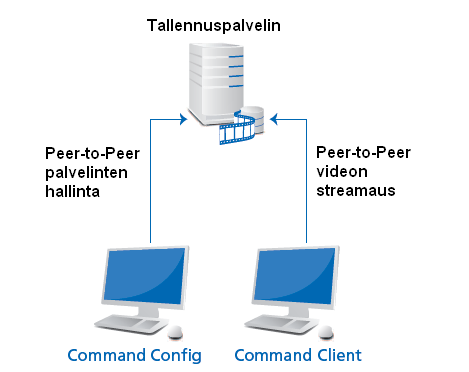

9 March Networks Command Professional kaavio Merkkien selitykset: 1. Command tallennuspalvelin (jopa 128 kameraa) 2. Command tallennuspalvelin (varalla/kahdennettu) 3. Selainpohjaiset Command Client ja Command Config käyttöliittymät 4. Mahdollinen SiteManager ohjelmisto tai uudempi 5. IP Edge -laitteita (kameroita ja enkoodereita) Kuinka Command Professional toimii? Command Enterprisen arkkitehtuurin edut: Kaikki kommunikointi tapahtuu suoraan tallennuspalvelimen kanssa Command Client ja Config palvelut toimivat tallennuspalvelimella Videostreamit on totetutettu peer-to-peer periaatteella Lisensiointi hoidetaan USB-avaimilla Tallennuspalvelimen hallinta Command Configin avulla on toteutettu peer-to-peer periaatteella

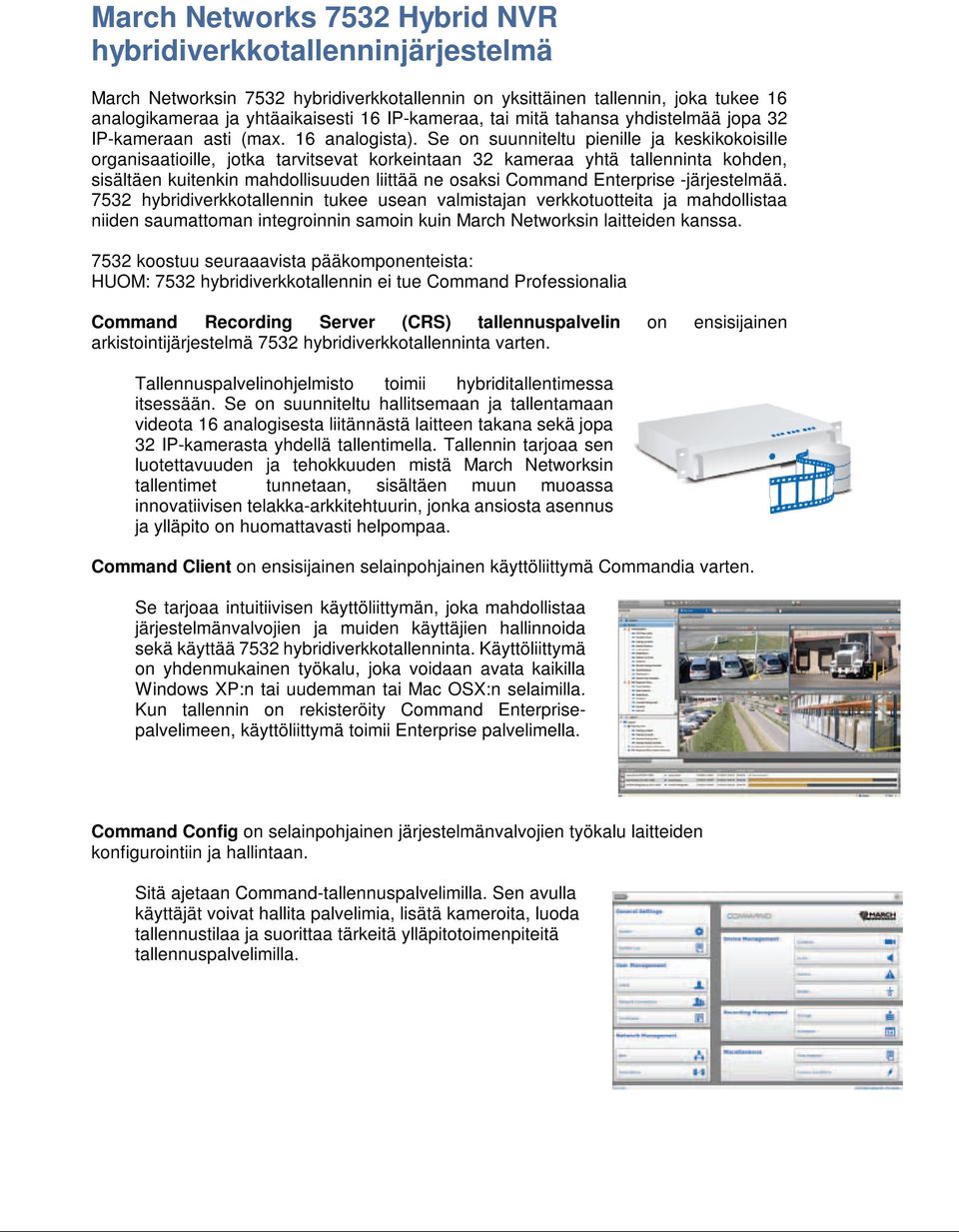

10 March Networks 7532 Hybrid NVR hybridiverkkotallenninjärjestelmä March Networksin 7532 hybridiverkkotallennin on yksittäinen tallennin, joka tukee 16 analogikameraa ja yhtäaikaisesti 16 IP-kameraa, tai mitä tahansa yhdistelmää jopa 32 IP-kameraan asti (max. 16 analogista). Se on suunniteltu pienille ja keskikokoisille organisaatioille, jotka tarvitsevat korkeintaan 32 kameraa yhtä tallenninta kohden, sisältäen kuitenkin mahdollisuuden liittää ne osaksi Command Enterprise -järjestelmää hybridiverkkotallennin tukee usean valmistajan verkkotuotteita ja mahdollistaa niiden saumattoman integroinnin samoin kuin March Networksin laitteiden kanssa koostuu seuraaavista pääkomponenteista: HUOM: 7532 hybridiverkkotallennin ei tue Command Professionalia Command Recording Server (CRS) tallennuspalvelin on ensisijainen arkistointijärjestelmä 7532 hybridiverkkotallenninta varten. Tallennuspalvelinohjelmisto toimii hybriditallentimessa itsessään. Se on suunniteltu hallitsemaan ja tallentamaan videota 16 analogisesta liitännästä laitteen takana sekä jopa 32 IP-kamerasta yhdellä tallentimella. Tallennin tarjoaa sen luotettavuuden ja tehokkuuden mistä March Networksin tallentimet tunnetaan, sisältäen muun muoassa innovatiivisen telakka-arkkitehtuurin, jonka ansiosta asennus ja ylläpito on huomattavasti helpompaa. Command Client on ensisijainen selainpohjainen käyttöliittymä Commandia varten. Se tarjoaa intuitiivisen käyttöliittymän, joka mahdollistaa järjestelmänvalvojien ja muiden käyttäjien hallinnoida sekä käyttää 7532 hybridiverkkotallenninta. Käyttöliittymä on yhdenmukainen työkalu, joka voidaan avata kaikilla Windows XP:n tai uudemman tai Mac OSX:n selaimilla. Kun tallennin on rekisteröity Command Enterprisepalvelimeen, käyttöliittymä toimii Enterprise palvelimella. Command Config on selainpohjainen järjestelmänvalvojien työkalu laitteiden konfigurointiin ja hallintaan. Sitä ajetaan Command-tallennuspalvelimilla. Sen avulla käyttäjät voivat hallita palvelimia, lisätä kameroita, luoda tallennustilaa ja suorittaa tärkeitä ylläpitotoimenpiteitä tallennuspalvelimilla.

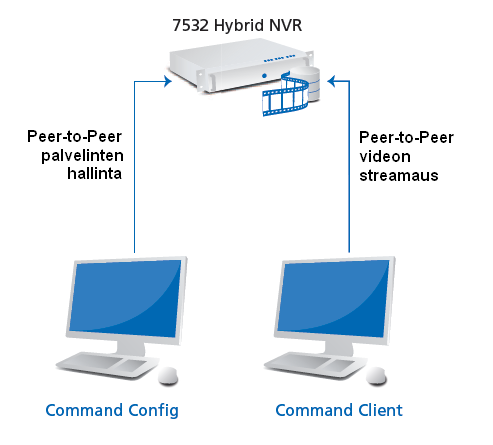

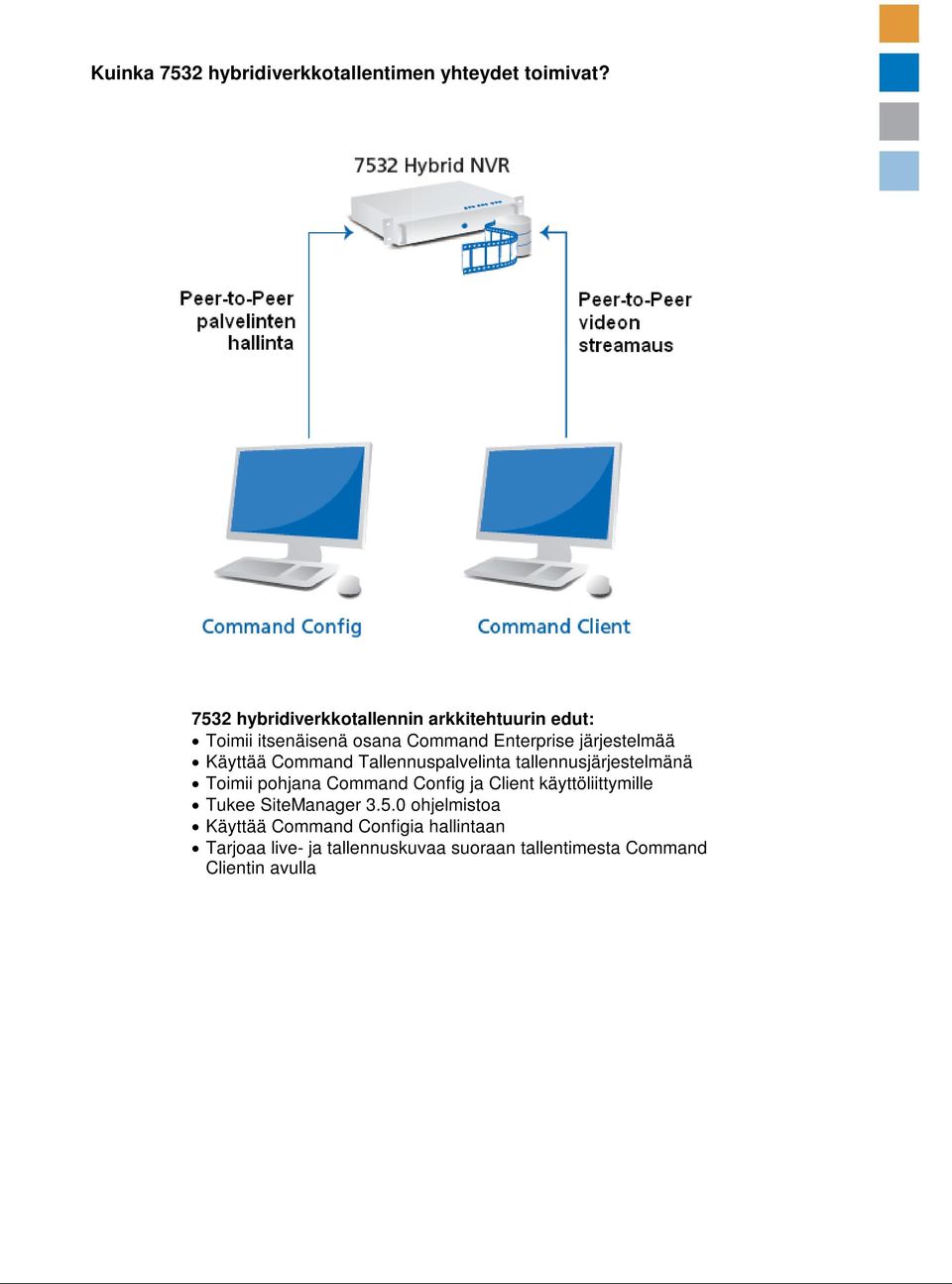

11 Kuinka 7532 hybridiverkkotallentimen yhteydet toimivat? 7532 hybridiverkkotallennin arkkitehtuurin edut: Toimii itsenäisenä osana Command Enterprise järjestelmää Käyttää Command Tallennuspalvelinta tallennusjärjestelmänä Toimii pohjana Command Config ja Client käyttöliittymille Tukee SiteManager ohjelmistoa Käyttää Command Configia hallintaan Tarjoaa live- ja tallennuskuvaa suoraan tallentimesta Command Clientin avulla

12 Command versioiden vertailu Ominaisuus / tuki Command Professional Command Enterprise Tuettu käyttöjärjestelmä Windows 2008 Server R2 Windows 2008 Server R2 Arkistointi / tallennuskomponentti Command tallennuspalvelin Command tallennuspalvelin Tallennuspalvelinten enimmäismäärä Konfigurointi ja hallintatyökalu Command Config Command Config Tuettu web-client Command Client Command Client SQL tietokantatuki Ei Kyllä (sis. Java DB) Web-palvelut Ei Kyllä (sis. Glassfish v2.1) Päivitys VMS 2.1.1:stä Kyllä Vain tallennuspalvelin SiteManager tuki Kyllä Kyllä DecodeStation VX tuki Kyllä Kyllä Rautapohjainen Decode Station tuki Vaatii päivityksen Vaatii päivityksen Kameroiden enimmäismäärä tallenninta kohden Kameroiden enimmäismäärä Palvelimen virtualisointi ONVIF tuki Videon pakkaus H.264, MPEG-4, M-JPEG H.264, MPEG-4, M-JPEG Tallennus liiketunnistuksesta Synkronoitu äänen tallennus Verkkolevytallennus PTZ-kontrollit (kierrot, esiasennot, kohteen seuraus Aikataulutallennus Tallennus hälytyksestä Aux-liitännät Kartat ja pohjakuvat March Networksin videoanalyysi Videoseinät Tuki tai uudemmille 3000/4000 C sarjan tallentimille Tuki 7532 hybriditallentimelle Järjestelmän hallinta Command Professional Command Enterprise Microsoft Active Directory / LDAP Keskitetty käyttäjienhallinta Keskitetty tilantarkkailu Keskitetty lisenssien hallinta Massahallinta konfigurointi Massahallinta firmwarehallinta Palvelinten välinen videon välitys Web-pohjainen konfigurointi ja hallinta Integraatio Command Professional Command Enterprise Pääsylistat Massailmoitukset Rekisterikilven tunnistus Keskitetty järjestelmän hallinta Palvelimen API / SDK

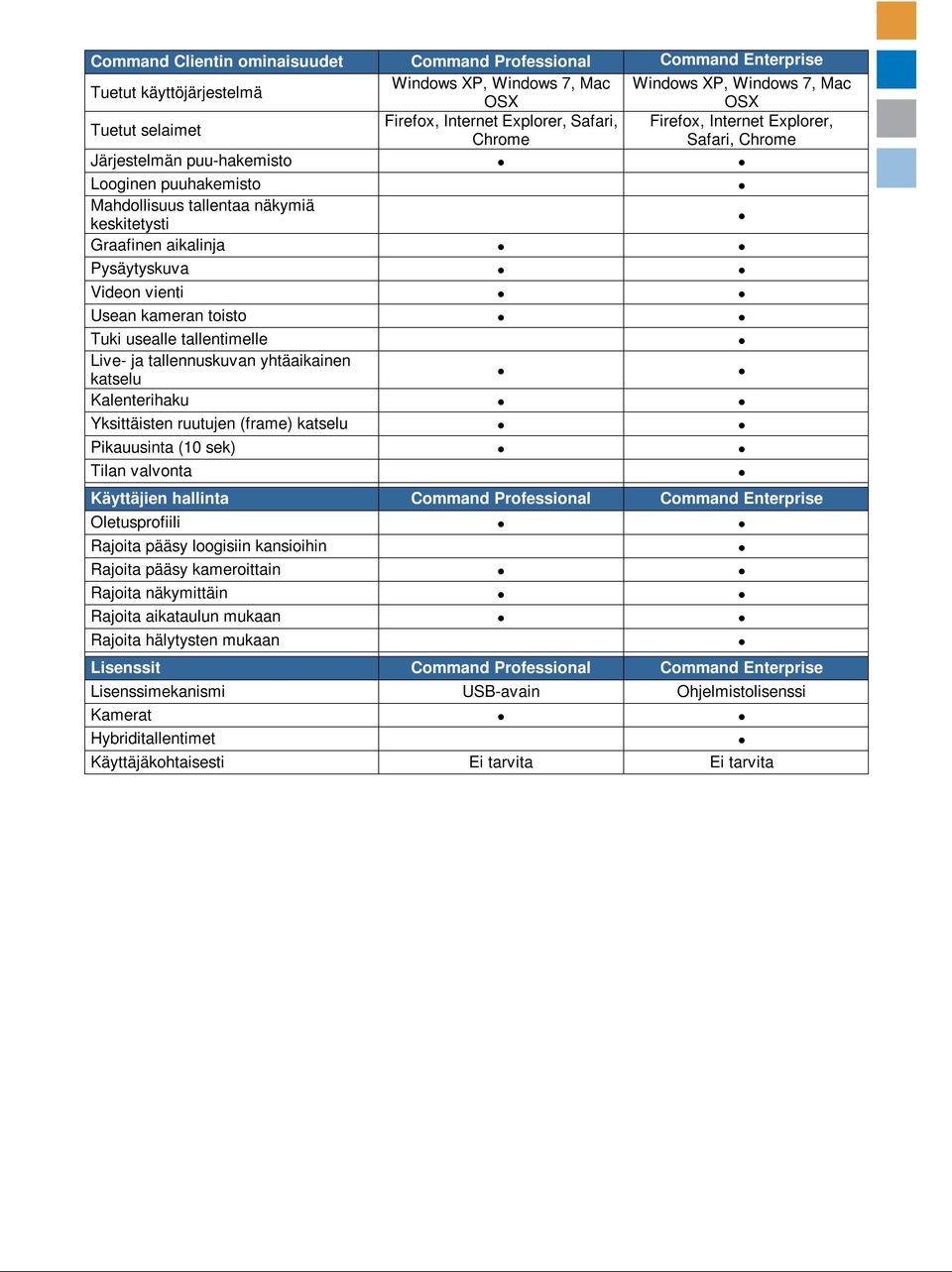

13 Command Clientin ominaisuudet Command Professional Command Enterprise Tuetut käyttöjärjestelmä Windows XP, Windows 7, Mac Windows XP, Windows 7, Mac OSX OSX Tuetut selaimet Firefox, Internet Explorer, Safari, Firefox, Internet Explorer, Chrome Safari, Chrome Järjestelmän puu-hakemisto Looginen puuhakemisto Mahdollisuus tallentaa näkymiä keskitetysti Graafinen aikalinja Pysäytyskuva Videon vienti Usean kameran toisto Tuki usealle tallentimelle Live- ja tallennuskuvan yhtäaikainen katselu Kalenterihaku Yksittäisten ruutujen (frame) katselu Pikauusinta (10 sek) Tilan valvonta Käyttäjien hallinta Command Professional Command Enterprise Oletusprofiili Rajoita pääsy loogisiin kansioihin Rajoita pääsy kameroittain Rajoita näkymittäin Rajoita aikataulun mukaan Rajoita hälytysten mukaan Lisenssit Command Professional Command Enterprise Lisenssimekanismi USB-avain Ohjelmistolisenssi Kamerat Hybriditallentimet Käyttäjäkohtaisesti Ei tarvita Ei tarvita

14 Järjestelmän vahvuudet ja ominaisuudet Web-pohjainen käyttöliittymä Käyttöjärjestelmäriippumaton käyttöliitymä Modulaarinen käyttöliittymä voidaan muotoilla käyttäjäkohtaisesti jopa 36 live- tai tallennuskuvaa yhtäaikaisesti ruudulla Käyttöliittymän kautta on helppo tehdä keskeiset toiminnot Keskitetty järjestelmän ja käyttäjien hallinta Keskitetty tilanvalvonta Tarkkailee ongelmia tallennusjärjestelmässä sekä Commandin tallennuspalvelinta 7532 hybridiverkkotallenninta 3000/4000C tallentimia Järjestelmän turvallisuus Usean tason, käyttäjäkohtaiset oikeudet HTTPS salattu web-yhteys LDAP/Windows Active Directory Autentikoidut käyttäjäoikeudet Käyttäjäloki Järjestelmäloki Järjestelmän asennus Tallentimen asetusten tuonti/vienti Laitteen asetusten kopiointi Edge-laitteiden Ohjelmistohallinta Epäsopivuuksien tarkkailu Laitteiden etsintä Varjotallennus verkkolevylle (NAS) Varjotallennusten synkronointi Tallennus usealle sektorille Virtualisointituki Hajautettu arkkitehtuuri Live- ja tallennuskuvan näyttö H.264, MPEG-4 ja M-JPEG videonpakkaus NTSC/PAL resoluutiot tuettu Arkistoidun ja livekuvan vierekkäinen vertailu Synkronoitu äänen ja kuvan toisto ja vienti Graafisesti esitetty aikalinja Standardin mukaiset kontrollit Digitaalinen zoom Tallenna ja tulosta pysäytyskuvia 10 sekunnin pikauusinta PTZ-ohjauskontrollit Reaaliaikaista kuvaa jopa 60 kuvaa/s per kamera Videon vienti käyttäen yleisiä pakkauskoodekkeja Toisto usealta sektorilta Toisto koko ruudulla Aikalinjahaku yksinkertaisella kalenterilla Aikalinja skaalautuu 1-24h kokoiseksi 16:9 kuvasuhdetuki 4:3 kuvasuhdetuki PTZ-kameroiden tuki Verkkopohjainen PTZ-kontrolli Ohjauskontrollit ruudulla Esiasennot Joystick-tuki SiteManagerin avulla Integraatio Pääsylistat Massailmoitukset Onnettomuuden hallinta Virtualisointituki Videon tallennus ja arkistointi 128 kameraa per tallennin 512Mt/s per tallennin Tuki lähes kaikille palvelimille Tallennuskalenteri laitekohtaisesti Useita tallennussektoreita laitekohtaisesti Jatkuva tallennus Tallennus liikkeestä Tallennus tapahtumasta/hälytyksestä Varjotallennus muistikortille Varjotallennus verkkolevylle NAS, SAN, iscsi ja SAS tallennustuki SDHC- Varmistus Command tallennuspalvelimen kahdennus Varjotallennus muistikorteille Verkko-ominaisuudet Käyttää TCP/IP-protokollia Vahvat WAN-siirtoominaisuudet Multi-streamaus Automaattinen resoluution valitseminen DecodeStation VX / SiteManager Useita monitoreja per DecodeStation VX resurssien lähettäminen monitorille/videoseinälle lähetä valikoituja näkymiä lähetä karttoja monitorille virtuaalisen matriisin paikallinen-/etäkäyttö Graafinen kartoitus Hälytysten ja tapahtumien hallinta Rekisterikilven tunnistus ja haku Lisenssit Keskitetty lisenssienhallinta Lisenssi per Edge-laite Lisenssi per 7532 hybridiverkkotallennin Lisenssi per 3000 / 4000 C sarjan hybriditallennin

15 Yleiset tekniset ominaisuudet Yleiset Sisältyvät tarvikkeet Ohjelmisto CD Lisenssi Enterprise-palvelin Lisenssin rekisteröinti Ota yhteys March Networks edustajaan Lisäkomponentit DecodeStation VX, SiteManager Command Client käyttöliittymä (thin client) Tuetut käyttöjärjestelmät Windows XP, Windows 7, Mac OSX Tuetut selaimet Internet Explorer, Firefox, Safari, Chrome Usean kameran katsominen jopa 36 kameraa yhtäaikaisesti Turvallisuus Usean tason salasanasuojaus (LDAP, HTTPS) SiteManager (thick client) Tuetut käyttöjärjestelmät Windows XP, Windows 7, Mac OSX Usean kameran katsominen jopa 64 kameraa per monitori Usean monitorin tuki Kyllä Turvallisuus Usean tason salasanasuojaus Enterprise-palvelimen vaatimukset Käyttöjärjestelmä Windows 2008 Server R2 Natiivi tietokanta Java DB Tuetut SQL-tietokannat MSSQL 2008, Oracle 10g, MySQL Command Web-palvelin Glassfish Server v2.1.1 Käyttäjienhallinnan palvelin Microsoft Active Directory Video Videon pakkaus H.264, MPEG-4, M-JPEG Kuvanopeus jopa 30 kuvaa/s Enimmäistarkkuus jopa 5 megapikseliä Enterprise-palvelimen suositukset (vähintään) Prosessori Intel Xeon 2,53Ghz Muisti (RAM) 16Gt, 1333Mhz Kiintolevytila 500Gt (RAID1) Käyttöjärjestelmä Windows 2008 Server R2 64bit Verkkoliitännät 2 kpl 1Gbit liitäntöjä Tallennuspalvelimen suositukset Prosessori Quad Core Intel Xeon 2,0Ghz Muisti (RAM) 8Gt, 1333Mhz Kiintolevy 500Gt (RAID1) Käyttöjärjestelmä Windows 2008 Server Standard 64bit Kameroiden enimmäismäärä tallenninta kohden Tallennustila (14 päivää) Tt kameraa Tt Suositeltu RAID-taso RAID5 Verkkoliitäntä 2 4 kpl 1Gbit liitäntöjä Tallennuksen varmistus Varjotallennuksen synkronointi Kyllä Tallennuspalvelimen varmistus Kyllä IP-kamera tuki ONVIF-yhteensopivuus Kyllä PSIA-yhteensopivuus Tulevissa versioissa
