1 2014 JOUSTOPIIKKIÄKEET Maxer Pro Maxer Master Pro Master Premium SK K-MAATALOUS

2 Maxer Pro Maxer Pro Maxer Pro on tarkoitettu sekä syksyllä että keväällä tapahtuvaan muokkaukseen sekä sängellä että muokatulla maalla. Järeä, putkipalkista valmistettu pitkä runko sekä kahdeksan leveää ja kantavaa pyörää takaavat vakaan ajon ja tasaisen työsyvyyden. Piikkiakselit ovat 60x60x5 mm putkipalkkia. Maxer Pro:n erikoisteräksestä valmistetut 12X70 mm Potila piikit ovat kahdeksalla akselilla 10 cm välein, joten rakenne on avara ja tukkeutumaton. Hydraulisesti hallittava joustolata 10x80 mm jousin on vakio. Yli 10 m leveät erikoistilauksesta. Tehokas joustopiikkiäes sängelle ja muokatulle maalle Potila 12x70 mm piikki, erikoisteräksestä, 8-akselilla, 10 cm jaolla, kärkiterän kiinnitys kahdella pultilla Keskilohkon säätö samaan tasoon sivulohkoihin nähden yhdellä työntövarrella 8 pyörää, koko 340/55-16 Työsyvyyden osoitin Vetolaite nostettavissa pystyyn säilytyksen ajaksi Valosarja Varpajyrä 2-rivinen jälkihara selviää hyvin kohtuullisesta olkimassasta. Harasta voidaan nostaa toinen rivi ylös jolloin saadaan vielä läpäisevämpi hara. Lisävarusteet 2-rivinen jälkihara Hydraulinen kulmapyörä Hanhenjalkaterät Kaikissa Master ja isommissa äkeissä on selkeä työsyvyyden näyttö. 2

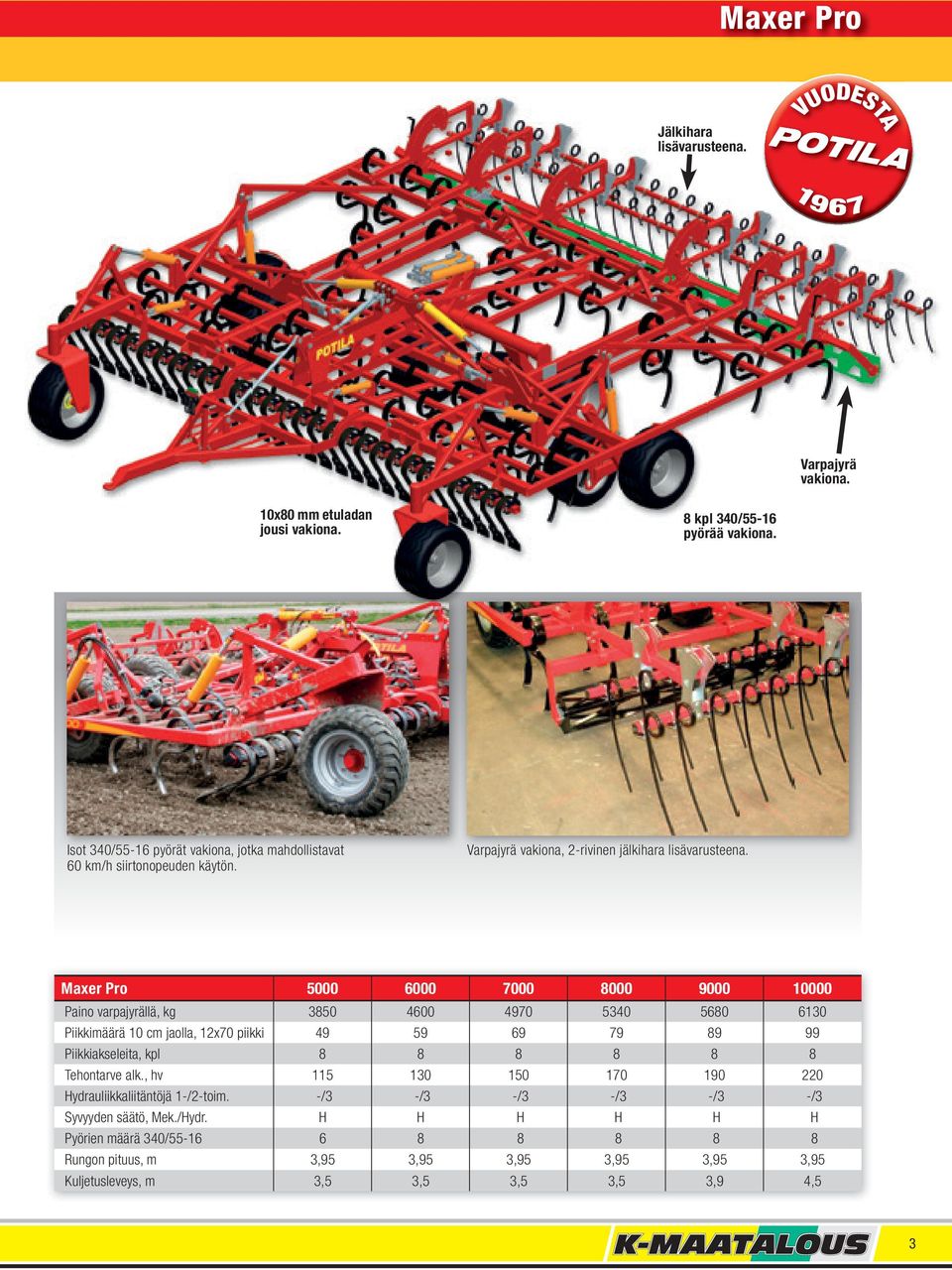

3 Maxer Pro Jälkihara lisävarusteena. VUODESTA 1967 Varpajyrä vakiona. 10x80 mm etuladan jousi vakiona. 8 kpl 340/55-16 pyörää vakiona. Isot 340/55-16 pyörät vakiona, jotka mahdollistavat 60 km/h siirtonopeuden käytön. Varpajyrä vakiona, 2-rivinen jälkihara lisävarusteena. Maxer Pro Paino varpajyrällä, kg Piikkimäärä 10 cm jaolla, 12x70 piikki Piikkiakseleita, kpl Tehontarve alk., hv Hydrauliikkaliitäntöjä 1-/2-toim. -/3 -/3 -/3 -/3 -/3 -/3 Syvyyden säätö, Mek./Hydr. H H H H H H Pyörien määrä 340/ Rungon pituus, m 3,95 3,95 3,95 3,95 3,95 3,95 Kuljetusleveys, m 3,5 3,5 3,5 3,5 3,9 4,5 K-MAATALOUS 3

4 Maxer Maxer Potila MAXER-tehoäkeissä sekä perusominaisuudet että monipuolinen lisävarustevalikoima varmistavat laadukkaan ja tasaisen äestystuloksen erilaisilla maalajeilla ja vaihtelevissa muokkausolosuhteissa, jopa yhdellä ajokerralla. Järeä, putkipalkista valmistettu pitkä runko sekä kahdeksan leveää ja kantavaa pyörää takaavat vakaan ajon ja tasaisen työsyvyyden. Piikkiakselit ovat 60x60x5 mm:n putkipalkkia. Maxerissa 11x45 mm Potilapiikit ovat kahdeksalla akselilla, rakenne on avara ja tukkeutumaton. Vakiona piikkiväli on 6 cm. Hydraulisesti hallittava joustoetulata 10x80 mm:n jousilla myös vakiona. 11, 12 ja 14 m mallit erikoistilauksena. Lisävarusteet Koko äkeen levyinen välilata 11x45 mm jousilla, 3 piikkirivin tilalle Hydraulinen säätö etuladan kautta tai omalla hydrauliikalla. Tehdasasennus Jälkivarusteet: takalata 11x45 mm jousella, kammella säädettävä jälkihara 12 mm piikillä tai varpajyrä. Huom! Korkeintaan 2 jälkivarustetta/äes. Takaladan säätö joko erillisellä hydrauliikalla tai kytkettynä etuladan kanssa tai näiden yhdistelmänä Potila Solid-kärkiterä, leveys 70 mm Potila Strong-piikki 12 x 65 erittäin jäykille saville. Suositus kahteen ensimmäiseen piikkiriviin Varapyörä telineineen Joustoetuladan vahvistintanko Jyränvetolaite Traktorin jäljen kuohkeuttaja Pidennetty vetoaisa Tehokkain joustopiikkiäes Piikit 8 akselilla, piikkiväli 6 cm (välilata asennettuna piikit 7 akselilla, piikkiväli 7 cm) Järeä 11x45 mm Potila-piikki 10x80 mm jousin varustettu joustoetulata Keskilohkon säätö samaan tasoon sivulohkoihin nähden yhdellä työntövarrella 8 pyörää, koko 340/55-16 Työsyvyyden osoitin Vetolaite nostettavissa pystyyn säilytyksen ajaksi, varusteista riippuen Valosarja 4

5 Maxer 12x65 piikki kahteen ensimmäiseen riviin. Jyränvetolaite. Hydraulinen säätö jälkiharaan. Joustolata tai palkkilata. Jäykistintanko lisävaruste. 8 kpl 340/55-16 pyörää vakiona. Pidennetty aisa, CAT3, CAT4 tai kuulavetolaite, lisävarusteena. Välilata jako omalla hydrauliikalla tai etuladan hydrauliikalla. Tasausvaikutusta voidaan tehostaa 11x45 mm:n jousilla varustetulla takaladalla. Takalata on hydraulisesti säädettävä. Säätö voi tapahtua kolmella eri tavalla, yhdessä etuladan kanssa, omalla hydrauliikalla tai näiden yhdistelmällä. Takaladan jälkeen voidaan asentaa vaihtoehtoisesti joko varpajyrä tai jousitettu kammella säädettävä jälhihara. Maxer-äkeet voidaan tehtaalla varustaaa asikkaiden tarpeiden mukaisesti. Vaikeasti muokkautuville maille Maxerin kaksi ensimmäistä piikkiriviä voidaan varustaa 12x65 mm:n erikoisvahvalla piikillä.toisen piikkirivin taakse voidaan asentaa välilata joka muokkaa koko äkeen leveydeltä. Mikäli äkeeseen asennetaan välilata, piikkiväli on 7 cm. Välilataa säädetään samalla hydrauliikalla etuladan kanssa tai omalla hydrauliikalla. Maxer äkeet Paino jälkiharalla, kg Piikkimäärä 6 cm jaolla, 11x45 piikki Piikkiakseleita, kpl 8 / 7* 8 / 7* 8 / 7* 8 / 7* 8 / 7* 8 Tehontarve alk., hv Hydrauliikkaliitäntöjä 1-/2-toim. -/2 -/2 -/2 -/2 -/2 -/2 Syvyyden säätö, Mek./Hydr. H H H H H H Pyörien määrä 340/ /12 8/12 8/12 8/12 8/12 8/12 Rungon pituus, m 3,95 3,95 3,95 3,95 3,95 3,95 Kuljetusleveys, m 2,9 3,4 3,4 3,4 4,05 4,4 * 7 akselia kun on välilata K-MAATALOUS 5

6 Master Pro Master Pro Master Pro-äkeet ovat raskaan sarjan tehoäkeitä. Master Pro on painava äes, jonka komponentit ovat pääosin Maxer-äkeestä. Tämä takaa erinomaisen äestystuloksen, pitkän kestävyyden ja monipuoliset lisävarusteet. Vahva 3,48 m pitkä runko, 11x45 mm Potila piikki 8 cm jaolla, 8:lla piikkiakselilla tekee äkeestä avaran. Monipuolisten varusteluvaihtoehtojen ansiosta äestäminen sujuu yhtä hyvin kynnetyllä kuin minimimuokatulla pellolla ja hyvissä olosuhteissa jopa yksi äestyskerta riittää. Lisävarusteet Jälkivarusteet: takalata 11x45 mm jousilla, varpajyrä tai kammella säädettävä jälkihara 12 mm piikillä. Huom! Korkeintaan 2 jälkivarustetta/äes Takaladan säätö joko erillisellä hydrauliikalla tai kytkettynä etuladan kanssa tai näiden yhdistelmällä 7 cm piikkijako Potila Solid-kärkiterä, leveys 70 mm Joustoladan vahvistintangot Jyränvetolaite Traktorin jäljen kuohkeuttaja Hydraulinen jälkihara Pidennetty vetoaisa Varapyörä Piikit 8-akselilla 3,48 m pitkässä rungossa Potila 11x45 mm piikki Vakiona 340/55-16 pyörät 4-akseli linjalla Hydraulinen portaattomasti lukittava työsyvyyden säätö Lohkot avautuvat ja lukkiutuvat hydraulisesti Työsyvyyden osoitin Hydraulinen joustolata 10x80 mm jousella tai palkkilata Valosarja Keskilohkon säätö samaan tasoon sivulohkoihin nähden yhdellä työntövarrella 6

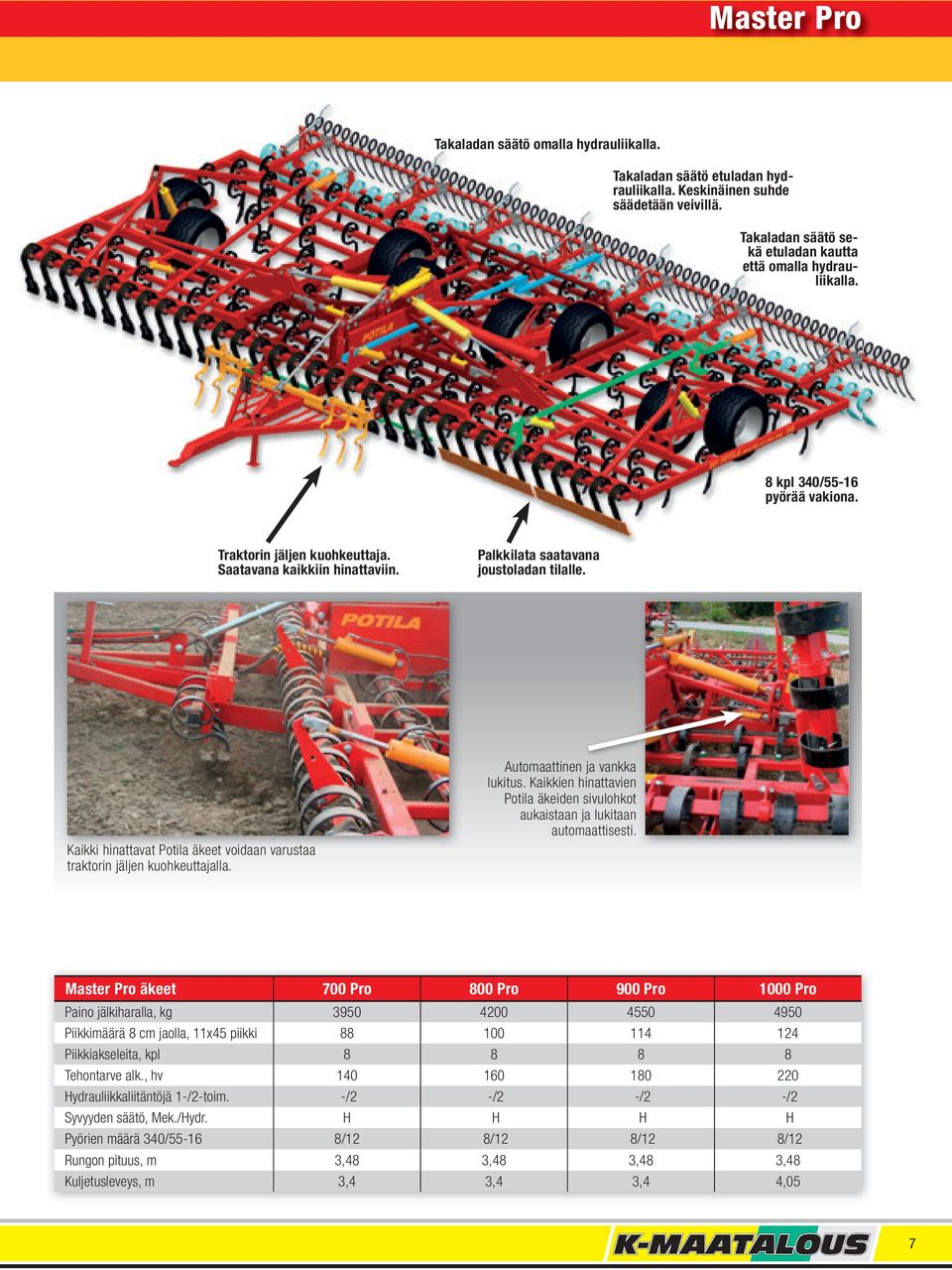

7 Master Pro Takaladan säätö omalla hydrauliikalla. Takaladan säätö etuladan hydrauliikalla. Keskinäinen suhde säädetään veivillä. Takaladan säätö sekä etuladan kautta että omalla hydrauliikalla. 8 kpl 340/55-16 pyörää vakiona. Traktorin jäljen kuohkeuttaja. Saatavana kaikkiin hinattaviin. Palkkilata saatavana joustoladan tilalle. Kaikki hinattavat Potila äkeet voidaan varustaa traktorin jäljen kuohkeuttajalla. Automaattinen ja vankka lukitus. Kaikkien hinattavien Potila äkeiden sivulohkot aukaistaan ja lukitaan automaattisesti. Master Pro äkeet 700 Pro 800 Pro 900 Pro 1000 Pro Paino jälkiharalla, kg Piikkimäärä 8 cm jaolla, 11x45 piikki Piikkiakseleita, kpl Tehontarve alk., hv Hydrauliikkaliitäntöjä 1-/2-toim. -/2 -/2 -/2 -/2 Syvyyden säätö, Mek./Hydr. H H H H Pyörien määrä 340/ /12 8/12 8/12 8/12 Rungon pituus, m 3,48 3,48 3,48 3,48 Kuljetusleveys, m 3,4 3,4 3,4 4,05 K-MAATALOUS 7

8 Master Master Master-äkeet ovat joustopiikkiäkeiden keskiraskasta sarjaa. Hinattavat Potila Master-joustopiikkiäkeet edustavat äestekniikan huippulaatua niin muokkausominaisuuksien, kestävyyden, kuin monipuolisen varustelunkin osalta. Kestävä ja hyvin työsyvyytensä pitävä Potila-piikki muokkaa tehokkaasti kaikilla maalajeilla. Pitkä ja vankka runko sekä hyvin kantavat pyörät takaavat tarkan muokkaussyvyyden. Piikkiakselit ovat 60x60x5 mm:n putkipalkkia. Tasainen muokkauspohja ja kasvun kannalta hyvä mururakenne muokkauskerrokseen saadaan vähillä ajokerroilla. Avaran rakenteen ja monipuolisten varusteluvaihtoehtojen ansiosta äestäminen sujuu yhtä hyvin kynnöksellä kuin minimimuokatulla pellolla. Kattavasta mallistosta löytyy sopiva äes eri kokoisille tiloille ja vetotraktoreille. Potila 10x45 mm piikki Piikit 8-akselilla, 8 cm jaolla Hydraulinen portaattomasti lukittava työsyvyyden säätö Joustolata 10x80 mm jousin Keskilohkon säätö samaan tasoon sivulohkoihin nähden yhdellä työntövarrella Vakiona 250/65-14,5 pyörät neljällä akselilinjalla Lohkot avautuvat ja lukkiutuvat hydrauliikalla Työsyvyyden osoitin Hydraulinen joustoetulata tai palkkilata Valosarja Lisävarusteet: Jälkivarusteet: takalata 11x45 mm jousilla, varpajyrä tai kammella säädettävä jälkihara 12 mm piikillä. Huom! Korkeintaan 2 jälkivarustetta/äes Takaladan säätö joko erillisellä hydrauliikalla tai etuladan kanssa tai näiden yhdistelmänä 7 cm piikkijako Potila Solid-kärkiterä, leveys 70 mm Joustoladan vahvistintangot Jyränvetolaite Traktorin jäljen kuohkeuttaja Hydraulinen jälkihara Varapyörä 8

9 Master Takalata/varpajyrä yhdistelmä. Takalata/jälkihara yhdistelmä. Veivisäätöinen jousikuormitteinen jälkihara. Varpajyrä/jälkihara yhdistelmä. Etulata 11x45 tai 10x80 lisävarusteena. Jäykistin tangot molempiin malleihin. Pyörät 250/65-14,5. Kaikissa Potila äkeissä on telipalkit ja pyörän navat kartiorullalaakeroituja. Hinattavissa Potila äkeissä on vakiona portaattomasti lukittava hydraulinen työsyvyydensäätö. Hydraulinen joustolata muokkaa, murentaa ja tasaa maata. Vahva 10x80 mm:n jousi ja muotoiltu kärkiterä sekä äkeen suuri paino mahdollistavat myös pellonpinnan tasaamisen. Äkeen taakse on saatavana lisävarusteena takalata, joko etuladan kanssa säädettävänä tai erillisellä hydrauliikkasäädöllä. Master äkeet 500 H 600 H 700 H 800 H Paino jälkiharalla, kg Piikkimäärä 8 cm jaolla, 10x45 piikki Piikkiakseleita, kpl Tehontarve alk., hv Hydrauliikkaliitäntöjä 1-/2-toim. -/2 -/2 -/2 -/2 Syvyyden säätö, Mek./Hydr. H H H H Pyörien määrä 250/65-14, Rungon pituus, m 3,29 3,29 3,29 3,29 Kuljetusleveys, m 2,9 2,9 2,9 3 K-MAATALOUS 9

10 Premium-äkeet Premium Premium on hinattava kevyille ja keskiraskaille maille tarkoitettu äes. Ison äkeen ominaisuudet on koottu kompaktiin pakettiin. 6-akselinen, avararakenteinen ja rungon pituus 2,95 m. Uusittu Potila 10x45 piikki, 8 cm piikkivälillä vakiona. Sivulohkojen käyttö on helppoa, sivulohkojen sylinterit avaavat ja sulkevat lukitukset. Keskilohkon kuljetus- ja työsyvyydensäätöpyörästö, samoin pyörien navat, ovat samat kuin Master-malleissa. Premium äkeet menevät säilytyksessä pieneen tilaan koska vetoaisa voidaan nostaa pystyy. Säilytystilan tarve on: pituus 4,25 m, leveys 2,9 m ja korkeus 2,5 m (6 m malli). Premium 5, 6 ja 7 Vakiovarusteena hydraulisesti säädettävä Potila-joustoetulata Etuladassa on jäykät 11 x 45 mm:n jouset Vakiojälkivarusteena joko jälkihara 12 mm:n piikillä tai varpajyrä, halkaisijaltaan 27 cm Tarkka muokkaussyvyyden säätö hydraulisesti Valot Premium 5:ssä 6 kpl ja Premiun 6 ja 7:ssä 8 kpl 200/60-14,5 pyöriä. Lisävarusteena 250/65-14,5 pyörät Hydrauliikan tarve kaksi 2-toimista Piikkiorsi 60x60x5 mm Premium äkeet 5H, 6H, 7H 5H 6H 7H Paino jälkiharalla, kg Paino varpajyrällä, kg Piikkimäärä 8 cm jaolla, 10x45 piikki Piikkiakseleita, kpl Tehontarve alk., hv Hydrauliikkaliitäntöjä 2-toim Pyörien määrä, 200/60-14, Rungon pituus, m 2,95 2,95 2,95 Kuljetusleveys, m 2,9 2,9 2,9 10

11 SK-äkeet SK Potila SK-äkeet ovat hyvinvarusteltuja keveiden ja keskijäykkien maiden yleisäkeitä. Äkeet ovat neliakselisia ja ne on varustettu kestävillä ja maahakuisilla 12x32 mm:n standardi S-piikeillä. Piikkiväli on 10 cm. SK-äkeissä on kääntyvä, tukevarakenteinen vetolaite, joka kuljetusasennossa siirtää painopistettä lähemmäksi traktoria. Työntövarren tuki on jousitettu. SK 450 ja SK 500 Kolmilohkoinen, hydraulinen lohkojen nosto Lukituksen hallinta ohjaamosta Kuljetusleveys vain 2,5 m Työsyvyyden säätö neljällä kampisäätöisellä 200/60-14,5 kannatinpyörällä Vakiojälkivarustuksena valinnaisesti joko jälkihara tai varpajyrä Hydraulisesti säädettävä joustolata SK äkeet 450 JH 450 VJ 500 JH 500 VJ Paino jälkiharalla / varpajyrällä, kg Työleveys, m 4,5 4,5 5 5 Piikkimäärä 10 cm jaolla Piikkiakseleita, kpl Tehontarve alk., hv Hydrauliikkaliitäntöjä 1-/2-toim. 1/1 1/1 1/1 1/1 Syvyyden säätö, Mek./Hydr. M M M M Pyörien määrä/pr luku 200/60-14,5 4/10 4/10 4/10 4/10 Rungon pituus, m 2,01 2,01 2,01 2,01 Kuljetusleveys, m 2,5 2,5 2,5 2,5 K-MAATALOUS 11

12 Potila Oy on perustettu vuonna Perustajana oli Mikko Potila, joka aloitti konepajatoiminnan Kokemäellä. Yhtiö laajensi toimintaa vuonna 1974 rakentamalla toisen toimipisteen Kiikoisiin. Yrityksen tuotevalikoimaan on alusta alkaen kuuluneet sekä maatalouskoneet että erilaiset teräsrakenteet. VUODESTA 1967 Tänään tuotevalikoimaan kuuluvat maatalouskoneista joustopiikkiäkeet, tasausäkeet, kultivaattorit, lietteenmultain ja olkiäkeet. Teräsrakenteissa yhtiö on erikoistunut liikenneväylissä käytettäviin teräsrakenteisiin kuten portaalit ja opasteiden jalat. Lisäksi tehdään alihankintana teräsrakenteiden hitsausta. Tuotannosta menee vientiin noin 30 %. Yrityksen liikevaihto on noin 5,5 milj. euroa ja henkilökuntaa noin 40 henkilöä. Valmistaja: Potila Tuotanto Oy Kiikostentie 7, SASTAMALA Puh , fax , Oikeudet muutoksiin pidätetään. Kuvien äkeissä voi olla lisävarusteita K-MAATALOUS
