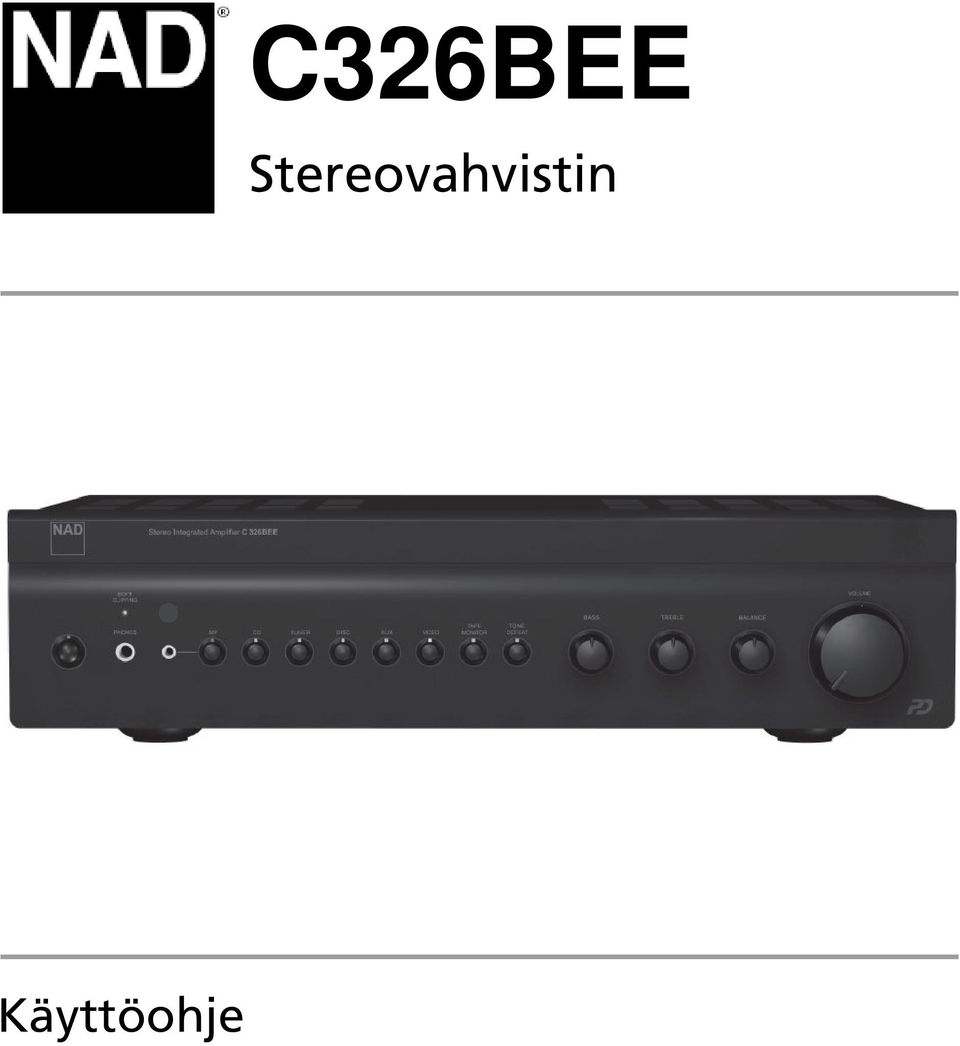

1 C326BEE Stereovahvistin Käyttöohje

2 Tärkeitä turvallisuusohjeita VAROITUKSIA ÄLÄ ALTISTA LAITETTA SATEELLE TAI KOSTEUDELLE. SEURAUKSENA ON SÄHKÖISKUVAARA. TYÖNNÄ PISTOKE KUNNOLLA PISTORASIAAN NIIN SYVÄLLE KUIN SE MENEE. Kolmion sisällä oleva salama varoittaa laitteen sisällä olevasta vaarallisen korkeasta jännitteestä. Kolmion sisällä oleva huutomerkki kertoo tärkeästä laitteen käyttöön tai hoitoon liittyvästä ohjeesta. Huomaa, että laitteen ollessa valmiustilassa (STANDBY), se on silti kytkettynä sähköverkkoon ja siis jännitteellinen. VAROITUS Muut kuin NAD Electronicsin hyväksymät muutokset tähän laitteeseen saattavat tehdä laitteen käytöstä vaarallista. HUOMAUTUKSIA KOSKIEN LAITTEEN SIJOITUSTA Riittävän ilmanvaihdon varmistamiseksi jätä laitteen ympärille tyhjää tilaa vähintään seuraavasti: Sivuille: 10 cm Taakse: 10 cm Yläpuolelle: 50 cm Huolehdi siitä, että laitteen sisään ei pääse ilmanvaihtoaukkojen kautta esineitä tai nesteitä. Älä pidä kukkamaljakkoa laitteen päällä. Ole varovainen sijoittaessasi laitetta hyllyyn. Vältä täräyttämästä laitetta ja aseta se vain tukevalle, tasaiselle hyllylle, josta se ei pääse putoamaan. Putoava laite saattaa vaurioitua tai aiheuttaa lapselle vamman. Kirjoita muistiin soittimesi malli ja sarjanumero ennen asennusta. Ne saattavat olla tarpeellisia tietoja asioidessasi huollon kanssa. Tiedot löytyvät laitteen takalevystä. MALLI: SARJANUMERO: 2

3 Etulevy Takalevy 3

4 Käyttö Aseta C326BEE tukevalle, tasaiselle pinnalle sellaiseen paikkaan, että se ei joudu alttiiksi suoralle auringonpaisteelle, kuumuudelle tai pölylle. Tarkista myös, että ilmanvaihto on riittävä. Älä sijoita laitetta matolle tai muulle pehmeälle alustalle äläkä ahtaaseen kirjahyllyyn, sillä tällöin ilma ei kierrä laitteessa riittävästi. Tarkista ennen liitäntöjen tekemistä, että virta on kytketty pois päältä. C326BEEn RCA-liitännät on merkitty eri värein liitäntöjen tekemisen helpottamiseksi. Punai-nen tarkoittaa oikeaa kanavaa ja valkoinen vasenta. Keltainen on NAD-linkkiä varten. Käytä laadukkaita kaapeleita ja tarkista, että painat liittimet kunnolla pohjaan asti. Jos laitteen sisään joutuu nestettä, kytke virta pois päältä ja irrota laite verkosta. Tarkistuta laite valtuutetussa huollossa ennen kuin käytät sitä uudelleen. ÄLÄ AVAA LAITTEEN KANTTA ITSE. HUOLTAMINEN VAATII ERIKOISTYÖKALUJA. Puhdista laitteen pinta pehmeällä kankaalla ja käytä tarvittaessa mietoa saippualiuosta. Älä käytä liuottimia. PIKA-ALOITUS 1 Yhdistä kaiutinjohdot kaiutinliittimiin, ja ohjelmalähteiden RCA-johdot vastaaviin liitäntöihin. 2 Kytke laite verkkoon. 3 Kytke laitteeseen virta painamalla POWERpainiketta. 4 Valitse haluamasi ohjelmalähde. ETULEVY 1 Virtakytkin: Kytkee laitteen päälle, jolloin oranssi merkkivalo muuttuu siniseksi. Kuuluviin tulee viimeksi käytössä ollut äänilähde. Virta kytkeytyy päälle myös mitä tahansa muuta etulevyn painiketta painamalla. Uusi painallus kytkee laitteen valmiustilaan, jolloin merkkivalo muuttuu oranssiksi. 2 Merkkivalo: Kun laite on valmiustilassa, merkkivalo on oranssi, ja kun virta on kytkettynä, se palaa sinisenä. Kun laite ottaa vastaan kaukosäätimen käskyjä, merkkivalo vilkkuu. Mikäli merkkivalo muuttuu kuuntelun aikana vihreästä punaiseksi, suojapiiri on kytkeytynyt päälle. Tämä johtuu ylikuumenemisesta, erittäin alhaisesta kaiutinimpedanssista tai oikosulusta. Kytke tällöin virta pois päältä ja anna laitteen jäähtyä. Tarkista myös kaiutinliitännät ja että käytettävien kaiuttimien impedanssi on vähintään 4 ohmia. Kytke sitten virta uudelleen. 3 Soft Clipping -merkkivalo: Kuunneltaessa erittäin suurilla äänenvoimakkuuksilla ääni saattaa säröytyä. Tämä johtuu siitä, että äärirajoilla oleva vahvistin ns. leikkaa. NADissa on piiri, joka pehmentää äänen säröytymistä. 4 Infrapunavastaanotin: Ottaa vastaan kauko-ohjaimen käskyt. Varmistu ettet peitä ikkunaa ja siten estä kauko-ohjaimen toimintaa. 5 Kuulokeliitäntä: Voit yhdistää laitteeseen ¼ jakkiliittimellä varustetut kuulokkeet. Jos kuulokkeissasi on 3,5 mm kuulokeliitin, käytä tarkoitukseen sopivaa sovitinta. Kaiuttimien ääni mykistyy automaattisesti kun kytket kuulokkeet. Muista kuulokkeilla kuunnellessasi, että suuri äänenvoimakkuus saattaa vahingoittaa kuuloasi. HUOMAA: Kirkas auringonvalo tai valaistus saattaa heikentää kauko-ohjaimen toimintavarmuutta. 4

5 Käyttö 6 MP: Voit kytkeä tähän liitäntään 3,5 mm liittimellä varustetun kannettavan musiikkilaitteen. HUOMAA: Silloin kun kannettava musiikkilaite on kytkettynä tähän liitäntään, takalevyn MPtuloliitäntä ei ole käytössä. Mykistä ääni tai valitse toinen ohjelmalähde siksi aikaa kun irrotat/kiinnität musiikkilaitteen johdon C326BEE:hen. 7 Äänilähteen valintapainikkeet: Näillä valitaan kuunneltava äänilähde. Valinta voidaan tehdä myös kauko-ohjaimella. Painikkeiden yllä olevat vihreät merkkivalot kertovat mikä lähde on valittuna. MP: Valitsee kuunneltavaksi etulevyn/takalevyn MP-tuloliitäntään kytketyn musiikkilaitteen. CD: Valitsee kuunneltavaksi CD-linjaliitäntään kytketyn laitteen. Kytke tähän esimerkiksi cdsoitin. TUNER: Valitsee kuunneltavaksi TUNER-linjaliitäntään kytketyn laitteen. Kytke tähän esimerkiksi radioviritin. DISC: Valitsee kuunneltavaksi DISClinjaliitäntään kytketyn laitteen. Kytke tähän esimerkiksi DVD-soitin. AUX: Valitsee kuunneltavaksi AUXlinjaliitäntään kytketyn laitteen. VIDEO: Valitsee kuunneltavaksi VIDEOlinjaliitäntään kytketyn laitteen. Kytke tähän esimerkiksi videonauhuri. TAPE MONITOR: Valitsee kuunneltavaksi TAPE 1 -linjaliitäntään kytketyn laitteen. Tämä on ns. nauhamonitorointipainike, jota käytetään silloin kun laitteistossa on kasettinauhuri ja ääntä halutaan tarkkailla äänityksen aikana. Tämä lähde kytketään pois painamalla painiketta uudelleen, jolloin aikaisemmin kuunneltu äänilähde palaa kuuluviin. Tämä painike ei vaikuta TAPE OUT -lähtöliitäntään (äänitettävään signaaliin). jolloin signaali ei kulje säätimien kautta vaan säilyy puhtaampana. 9 Äänensävynsäätimet: NAD C326BEE:ssä on basso- (BASS) ja diskanttisäätimet (TREBLE), joilla voit tarvittaessa säätää äänensävyä. Perusasetus on säätimien puolivälissä. Kääntäminen myötäpäivään lisää korostusta. Säädöt vaikuttavat kaiuttimista ja kuulokkeista kuuluvaan ääneen mutta eivät linjalähtöliitäntöihin PRE-OUT liitäntää lukuun ottamatta. 10 BALANCE: Kanavatasapaino. 11 Äänenvoimakkuussäädin: Vaikuttaa kaiuttimista kuuluvaan äänenvoimakkuuteen mutta ei linjalähtöliitäntöihin PRE-OUT liitäntää lukuun ottamatta. Saat äänen mykistettyä painamalla kaukoohjaimen MUTE-painiketta. Mykistyksen aikana äänilähteestä kertova merkkivalo vilkkuu. Ääni palautuu kun painat MUTE-painiketta uudelleen. Mykistys vaikuttaa kaiuttimiin ja kuulokkeisiin mutta ei linjalähtöliitäntöihin PRE-OUT liitäntää lukuun ottamatta. TAKALEVY Kytke aina laitteen virta pois päältä ennen kuin teet kytkentöjä. 1-6: Liitäntä linjatasoiselle analogiselle äänilähteelle. Käytä liitäntöjen tekemiseen rcakaapeleita. 7 TAPE: Liitäntä nauhuria tai muuta analogista äänitallenninta varten. 8 SUB 1 ja 2: Liitäntä aktiiviselle (omalla vahvistimella varustetulle) subwooferille PRE OUT/MAIN IN: Kytke näihin erillinen esivahvistin tai signaaliprosessori. Muussa tapauksessa liitännöissä tulee olla laitteen mukana toimitetut yhdysliittimet. HUOMAA: Varmista, että muut laitteesi ovat yhteensopivia tämän ominaisuuden kanssa. 8 TONE DEFEAT: Äänensävyn säätöjen ohitus. Ellet yleensä tarvitse äänensävynsäätimiä, kannattaa pitää tämä painike painettuna, 5

6 Käyttö 11 Soft Clipping : Kuunneltaessa erittäin suurilla äänenvoimakkuuksilla ääni saattaa säröytyä. Tämä johtuu siitä, että äärirajoilla oleva vahvistin ns. leikkaa. NADissa on piiri, joka pehmentää äänen säröytymistä. Jos kuuntelet aina kohtuullisilla voimakkuuksilla, voit pitää kytkimen asennossa OFF. Jos kuuntelet usein erittäin suurilla voimakkuuksilla, aseta kytkin asentoon ON. Kun piirin on toiminnassa, etulevyn merkkivalo palaa V TRIGGER OUT: Herätevirtalähtö, jota käytetään tällä ominaisuudella varustettujen laitteiden kanssa. Liitäntä antaa 12 V jännitteen kun laitteen virta on kytkettynä ja muulloin 0 V. Suurin kuorma on 50 ma. 13 IR In/Out: Input-liitäntään voidaan kytkeä infrapunaemitteri ja output-liitäntään jokin toinen laite, jolla voidaan ohjata C326BEE:tä. Kysy lisää kauppiaaltasi. 14 Kaiutinliitännät: Kaiutinliitäntöihin voidaan kytkeä kaiuttimet, joiden impedanssi on vähintään 4 ohmia. Kytke oikean kaiuttimen johdot R+ ja R- liittimiin niin, että + johto tulee kaiuttimen + napaan ja miinus miinukseen. Käytä kunnollista, vähintään 1,5 mm 2 kaiutinkaapelia. Liittimiin voidaan työntää haarukkaliittimien tai banaaniliittimien lisäksi pelkkä kuorittu kaapelinpää. Huomaa: Tarkista että kaiutinkaapelit tai niiden johtimet eivät pääse kosketuksiin keskenään. Kaapelin kuoriminen noin 1 cm matkalta riittää. Kierrä kaiutinliittimen ruuvi niin auki, että liitinvarressa oleva reikä tulee näkyviin. Työnnä kuorittu kaapelin pää reikään ja kiristä ruuvi. 15 Virtakytkin: Tämä on laitteen päävirtakytkin. Kytke virta pois (OFF) tällä kytkimellä jos et aio käyttää laitetta pitkään aikaan. 16 Liitäntä virtajohdolle: Kiinnitä tähän laitteen verkkojohto vasta sitten, kun kaikki muut liitännät ja kytkennät on tehty. Kauko-ohjain SR 8 -KAUKO-OHJAIN Kauko-ohjaimella voit käyttää kaikkia NAD C326BEEn toimintoja ja lisäksi NADin virittimien ja CD-soittimen toimintoja. Ohjaimen toimintasäde on noin 7 metriä ja se toimii kahdella AAkokoisella sormiparistolla. Kun asetat paristoja paikoilleen tarkista paristokotelon pohjasta, että niiden napaisuus tulee oikein. Kun C326BEE vastaanottaa ohjauskäskyjä, laitteen valmiustilan merkkivalo välkkyy. Valo saattaa vilkkua myös silloin kun käytät muita ohjaimia. 1 Virtapainike: Kauko-ohjaimessa on erillinen painike virran kytkennälle ja sammuttamiselle: ON kytkee laitteen ja muut NADin ohjauskäskyjä tottelevat laitteet päälle ja OFF sammuttaa sen/ne. 2 Ohjattava laite: Valitsee minkä laitteen toimintoja ohjaimella ohjataan. 3 Ohjelmalähteenvalintapainikkeet: Valitsee ohjelmalähteen samalla tavalla kuin laitteen etulevyssä olevat vastaavat painikkeet. 4 Numeropainikkeet: Numeropainikkeilla voit valita suoraan haluamasi radioaseman muistipaikan tai CD-levyn kappaleen. 5 Uniajastin: Kytkee laitteen valmiustilaan tietyn ajan kuluttua. 6

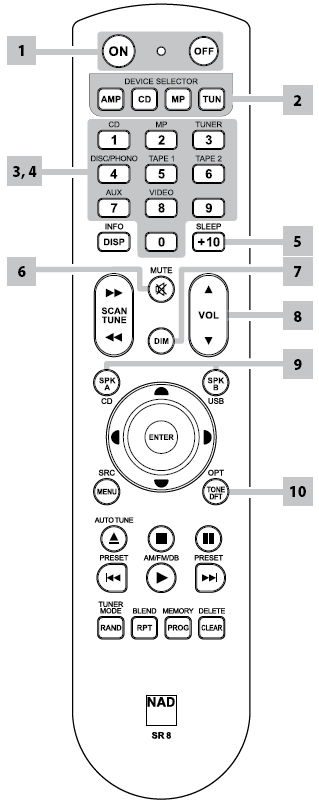

7 Kauko-ohjain 6 Mykistys: Voit tilapäisesti mykistää laitteen äänen painamalla tätä painiketta. Uusi painallus palauttaa äänen. 7 Näytön himmennys: Tätä painiketta painelemalla voidaan valita näytölle (CD-soitin, viritinvahvistin, viritin) sopiva kirkkaus. 8 Äänenvoimakkuus: Näillä painikkeilla säädetään äänenvoimakkuus. 9 Kaiuttimet: Näillä painikkeilla valitaan, mitkä kaiuttimet ovat käytössä (pari A tai B tai molemmat). 10 Äänensävynsäätöjen ohitus CD-soittimen ohjaus (NAD-CD-soitin): Kun painat ensin ohjaimen CDpainiketta, voit ohjata cd-soitinta. keskeyttää toiston pysäyttää toiston käynnistää toiston/soittaa parhaillaan kuunneltavan kappaleen uudelleen alusta seuraava kappale edellinen kappale äänellinen pikahaku eteenpäin äänellinen pikahaku taaksepäin avaa/sulkee levykelkan ENTER: Valitsee MP3-/WMA-kansion DISP: Toistoajan näyttö RAND: Satunnaissoitto RPT: Uudelleensoitto PROG: Soittojärjestyksen ohjelmointi CLEAR: Poistaa ohjelmoidun kappaleen/tiedoston CD: CD-soitin USB: USB-väylä OPT: Optinen tuloliitäntä SRC: Painelemalla voit selata ohjelmalähteitä 6 Radionkäyttöpainikkeet (NAD-viritin): Kun painat ensin painiketta TUN, voit ohjata säätimellä radion toimintoja. AUTO TUNE: DAB-vastaanotossa esittelee kaikki kuuluvissa olevat asemat TUNE / tai / : Radioasemien viritys PRESET / tai / : Siirtää asemamuistipaikasta toiseen AM/FM /DAB : Valitsee aaltoalueeksi AM, ULA (FM), DAB tai XM (saatavuudesta riippuen) TUNER MODE: ULA-aaltoalueen kohinanvaimennus BLEND: MEMORY: Tallentaa parhaillaan kuunneltavan aseman muistiin DELETE: Poistaa parhaillaan kuunneltavan aseman muistista kun pidät painiketta painettuna yli 2 sekunnin ajan / : Käytetään DAB-vastaanotossa eri toimintojen valitsemiseen ENTER: Valitsee ULA/AM-vastaanotossa asemien selauksen tai asemahaun. INFO: Painelemalla painiketta näet radioaseman RDS-tiedot 7

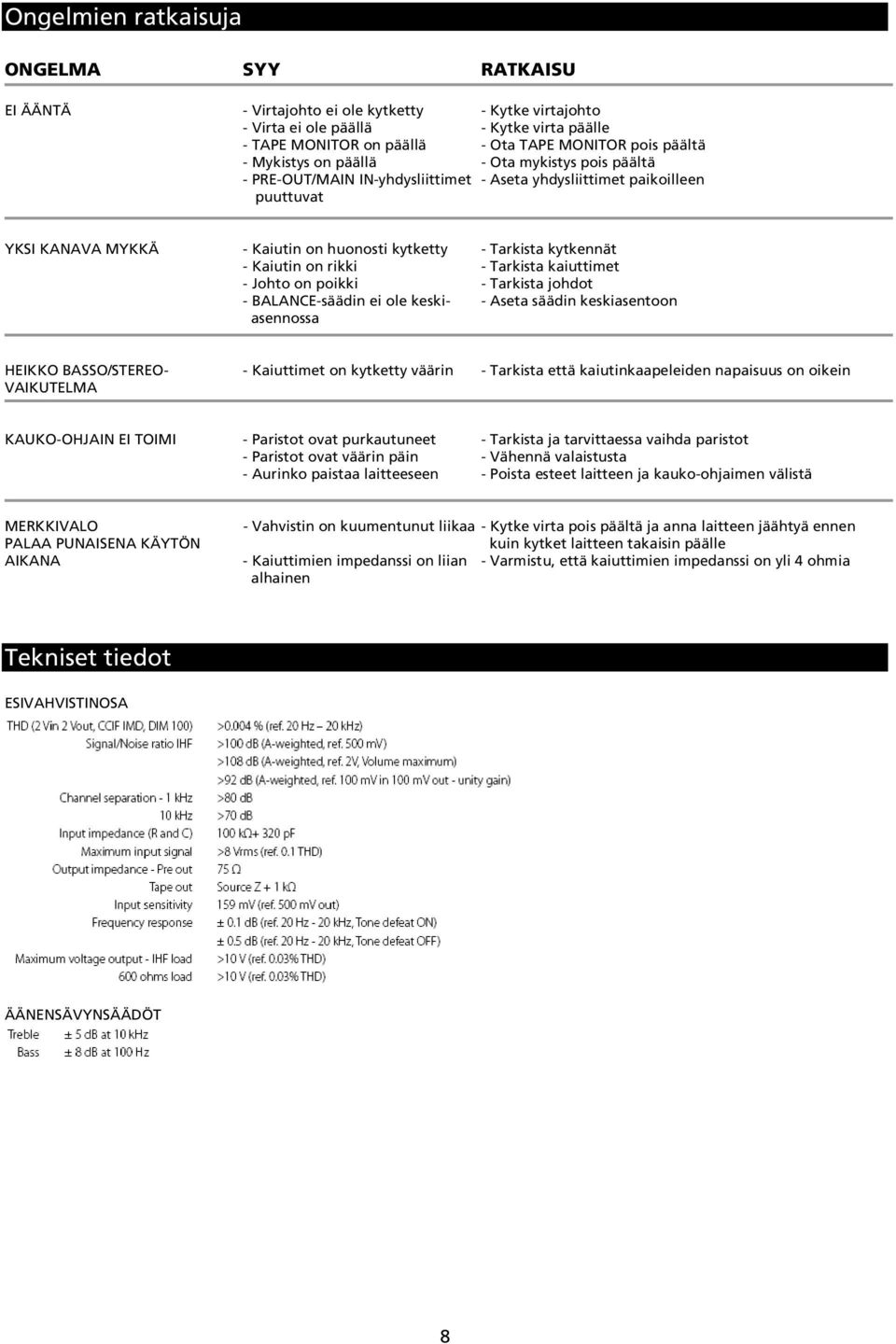

8 Ongelmien ratkaisuja ONGELMA SYY RATKAISU EI ÄÄNTÄ - Virtajohto ei ole kytketty - Kytke virtajohto - Virta ei ole päällä - Kytke virta päälle - TAPE MONITOR on päällä - Ota TAPE MONITOR pois päältä - Mykistys on päällä - Ota mykistys pois päältä - PRE-OUT/MAIN IN-yhdysliittimet - Aseta yhdysliittimet paikoilleen puuttuvat YKSI KANAVA MYKKÄ - Kaiutin on huonosti kytketty - Tarkista kytkennät - Kaiutin on rikki - Tarkista kaiuttimet - Johto on poikki - Tarkista johdot - BALANCE-säädin ei ole keski- - Aseta säädin keskiasentoon asennossa HEIKKO BASSO/STEREO- - Kaiuttimet on kytketty väärin - Tarkista että kaiutinkaapeleiden napaisuus on oikein VAIKUTELMA KAUKO-OHJAIN EI TOIMI - Paristot ovat purkautuneet - Tarkista ja tarvittaessa vaihda paristot - Paristot ovat väärin päin - Vähennä valaistusta - Aurinko paistaa laitteeseen - Poista esteet laitteen ja kauko-ohjaimen välistä MERKKIVALO PALAA PUNAISENA KÄYTÖN AIKANA - Vahvistin on kuumentunut liikaa - Kytke virta pois päältä ja anna laitteen jäähtyä ennen kuin kytket laitteen takaisin päälle - Kaiuttimien impedanssi on liian - Varmistu, että kaiuttimien impedanssi on yli 4 ohmia alhainen Tekniset tiedot ESIVAHVISTINOSA ÄÄNENSÄVYNSÄÄDÖT 8

9 Tekniset tiedot PÄÄTEVAHVISTINOSA HERÄTEVIRTA VIRRANKULUTUS MITAT Oikeudet muutoksiin pidätetään. 9
