Kokemuksia matkan varrelta

Transkriptio

1 Kokemuksia matkan varrelta 15 v. oman, laajennetun järjestelmän ja 12 v. asiakkaiden järjestelmien seurantaa

2 Päätuotteemme on kotimainen integroitu suurkeräin

3 -juuret Turun yliopiston aurinkoenergian tutkimusryhmässä vuodelta -79 -Solar Simulatorin kehitysyksikkö aikana -tämän jälkeen eriytettiin omaksi yksikökseen -liiketoiminta siirtyi kokonaan Jarmo Kotiniemen omistukseen -09

4 -alkuvuosina miltei yksinomaan vakiokeräinten valmistusta sekä niiden asennusta nosturiauton avulla -myös yli 10 m2 keräinten rakentaminen suoraan katolle -itserakennustarvikkeiden myynti ja rakentamisen opastus

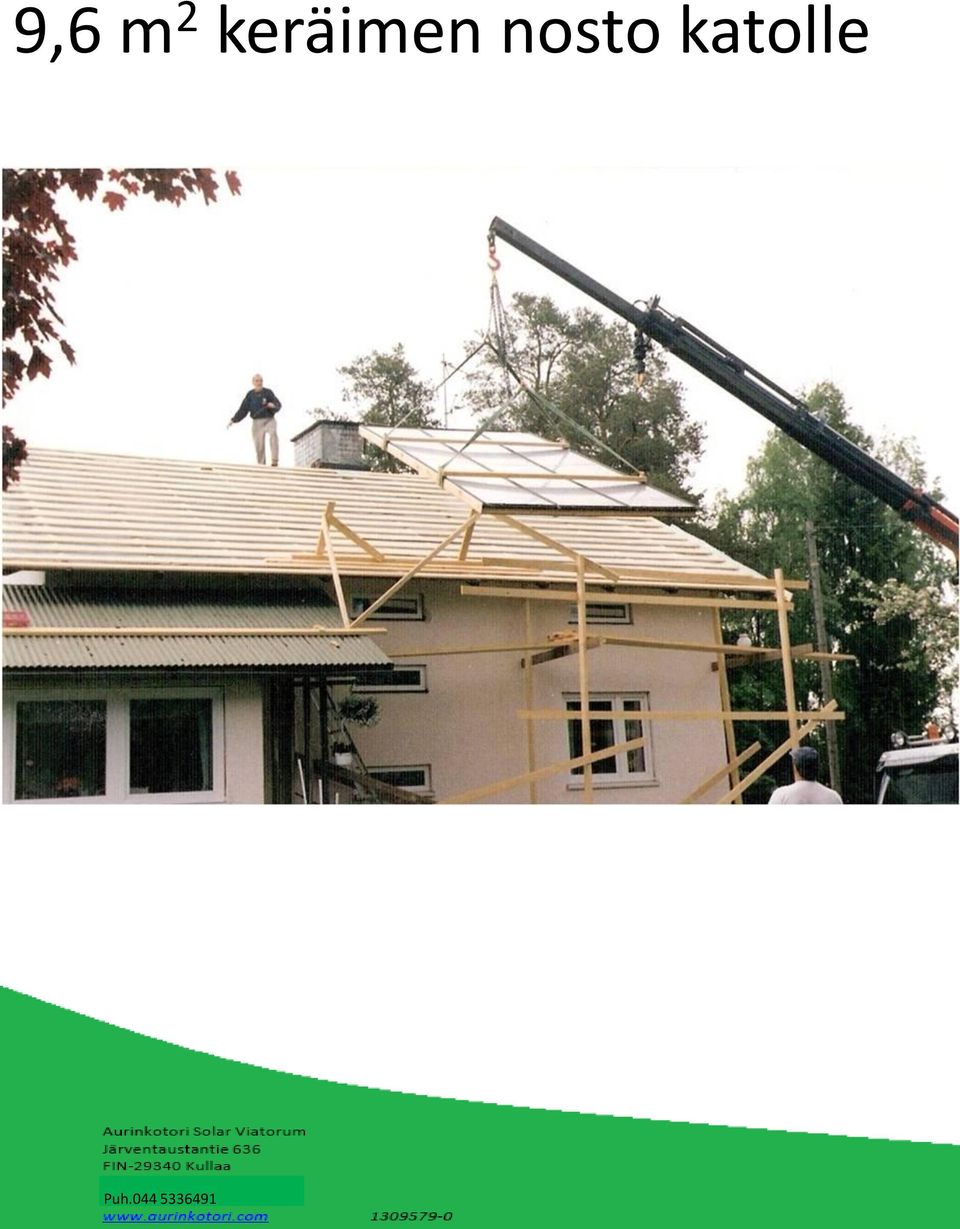

5 9,6 m 2 keräimen nosto katolle

6 Kokoaminen katolle

7 -nykyään enenevässä määrin erikoismitoilla tehtävien keräinten valmistus -toimiminen teknisenä asiantuntijana -alkuajan toiminta edelleen mukana

8 Kuistin katto keräimenä Lasit ja stripsit erikoismitoin

9 Koko kate korvattu 46 m 2 keräimellä Lasit 5m pitkä ja 4,5 mm vahva

10 Aurinkoenergian ehdoilla suunniteltu talo. Keräimet: modifioitu Aurinkotori

11 Oma historia Aurinkotorilla -omalta osaltani keräinvalmistus alkoi n. 15 v. sitten -00 lähtien toimin järjestelmien suunnittelijana ja keräinten valmistajana ja asentajana Aurinkotorille - 05 kolmannes Aurinkotorin osakkeista -09 koko Aurinkotorin liiketoiminnan osto

12 Tästä se alkoi Ensimmäinen keräin 15 m 2 lounaaseen

13 Oman järjestelmän alkutilanne -keräimen pinta-ala n. 15m 2 ja varaaja 1,2m 3 -ohjainyksikkönä yksinkertainen lämpötilaerosäädin, jossa ei mitään säätömahdollisuuksia -säätimessä asetuksena varaajan max. lämpötila 82 astetta * seurasi keräimen kierron pysähtyminen ja kiehuminen -pakko hankkia uusi ohjausyksikkö, jotta sai varaajan max. lämpötilan korkeammaksi

14 Uusi säädin ja energiamittari

15 Tieto lisää tuskaa -uudessa ohjaus- ja energianmittausyksikössä energian mittaus tapahtui mittaamalla lämpötilaerot latauskierukan molemmin puolin *mittasi siis järjestelmän tuottoa eikä keräimen tehoa -havainto, että lämpöä häviää putkilinjassa aivan liikaa, eli n. 2 astetta. Kun sama häviö tod. näk. myös paluulinjassa, virtauksella 850 l/h on lähes 4 kw tehon menetys -putkien uusi eristys

16 -keräinvalmistuksen alettua piti valmistushalli tietysti myös lämmittää auringolla -lisäkeräin kaakkoisseinälle -seinälle koska halusin nimenomaan keväällä lämpöä -varaajatilavuutta lisää 500 l -automatiikka hoitaa järkevän latauksen ja purkauksen myös varaajien välillä

17 Keräin kaakkoisseinällä 9,6 m 2

18 Uudessa järjestelmässä kaksi keräintä lataa itsenäisesti joko valmistushallin ilmalämmityksen kennoa ja/tai hallin putkipattereita ja/tai talon lämmityksen ja käyttöveden varaajaa. Talviaikaan samalla putkituksella voidaan varaajan latauskierukasta siirtää lämpöä hallin putkipattereihin ja/tai ilmalämmityksen kennoon. Ohjausyksiköiden ja apureleiden avulla ohjataan aurinkopiirissä 3 pumppua, 3 moottoroitua kolmitieventtiiliä sekä magneettiventtiileitä ja yhtä moottoroitua palloventtiiliä, sekä huolehditaan varaajien oikeasta tasapainosta. Järjestelmällä myös koekäytetään vaativammat ohjelmoinnit asiakkaille.

19 Uusi ohjaus -ja pumppuyksikkö

20 Mitä tekisin toisin -korvaisin varaajan latauskierukan ulkoisella levylämmönvaihtimella *vakiokierukat alitehoisia yli 10 m 2 keräimille -lämmönvaihtimesta syöttö sekä varaajan alaosaan että yläosaan *kerrostuneisuuden saavuttaminen -eristäisin putket vieläkin paremmin * helpompi tehdä kerralla kunnolla kuin lisätä -ehkä vapaastiohjelmoitava säädin *haitta: koekäytön mahdollisuus poistuisi

21 Omien ja muiden asiakkaiden murheita -yleensä liittyy siirtoputkiston eristykseen *eristetty liian vähän * eristetty väärällä materiaalilla po. villaeristys tai ht-laatuinen Armaflex tai vastaava -muita ongelmia: *liian suuri tai pieni keräinala *alitehoinen latauskierukka *vääränlainen varaaja *yritetty paikata päälämmitysjärjestelmän virheitä aurinkokeräimillä *koko järjestelmä suunniteltu väärin *epärealistiset tuotto-odotukset

22 TM Rakennusmaailma 2/09 TM Rakennusmaailma 2/09

23 TM Rakennusmaailma 2/09

24

25 Kiitos
