Bosch-järjestelmän valintaopas uudisrakentajille ja saneeraajille. Maalämpöpumppu

Transkriptio

1 Bosch-järjestelmän valintaopas uudisrakentajille ja saneeraajille Maalämpöpumppu

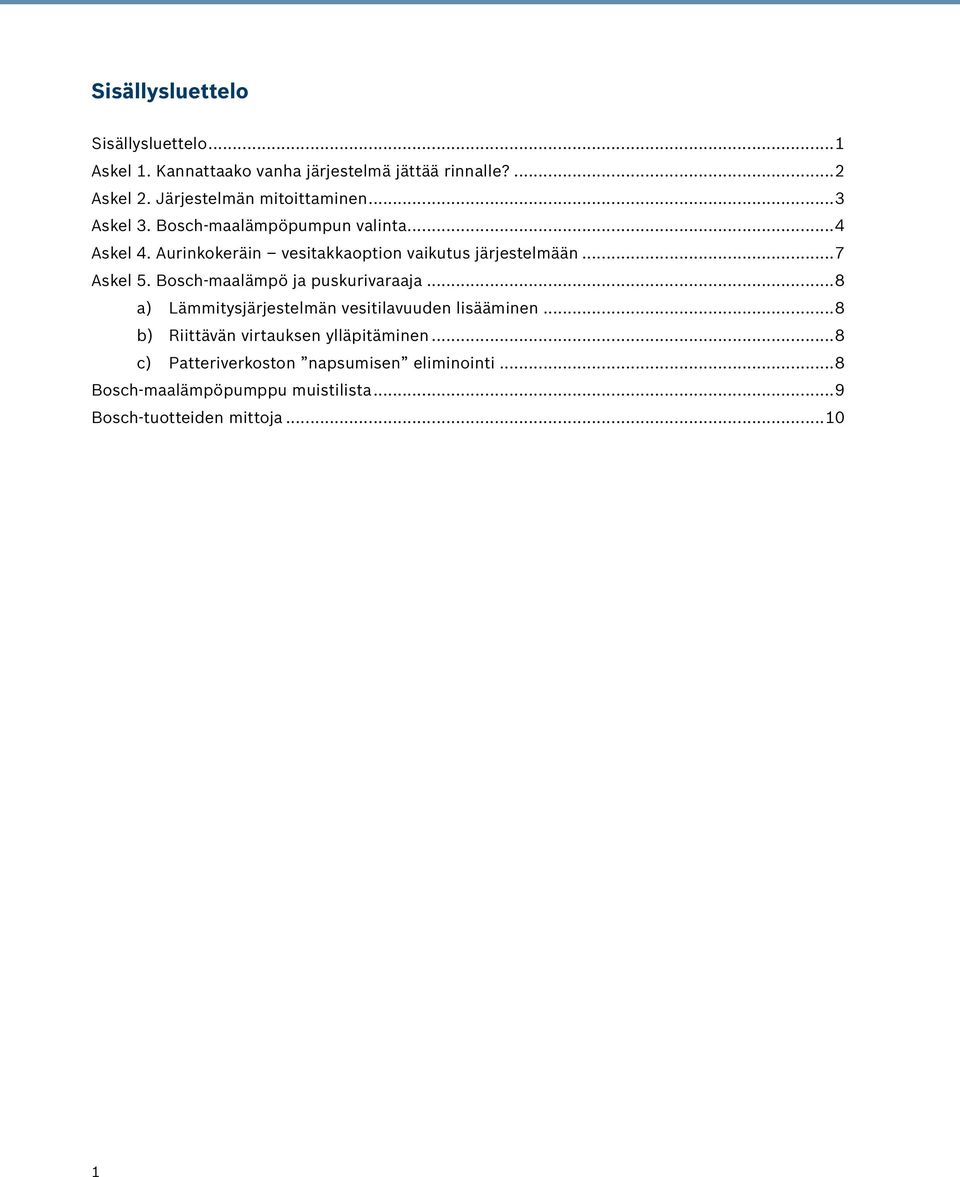

2 Sisällysluettelo Sisällysluettelo...1 Askel 1. Kannattaako vanha järjestelmä jättää rinnalle?...2 Askel 2. Järjestelmän mitoittaminen...3 Askel 3. Bosch-maalämpöpumpun valinta...4 Askel 4. Aurinkokeräin vesitakkaoption vaikutus järjestelmään...7 Askel 5. Bosch-maalämpö ja puskurivaraaja...8 a) Lämmitysjärjestelmän vesitilavuuden lisääminen...8 b) Riittävän virtauksen ylläpitäminen...8 c) Patteriverkoston napsumisen eliminointi...8 Bosch-maalämpöpumppu muistilista...9 Bosch-tuotteiden mittoja

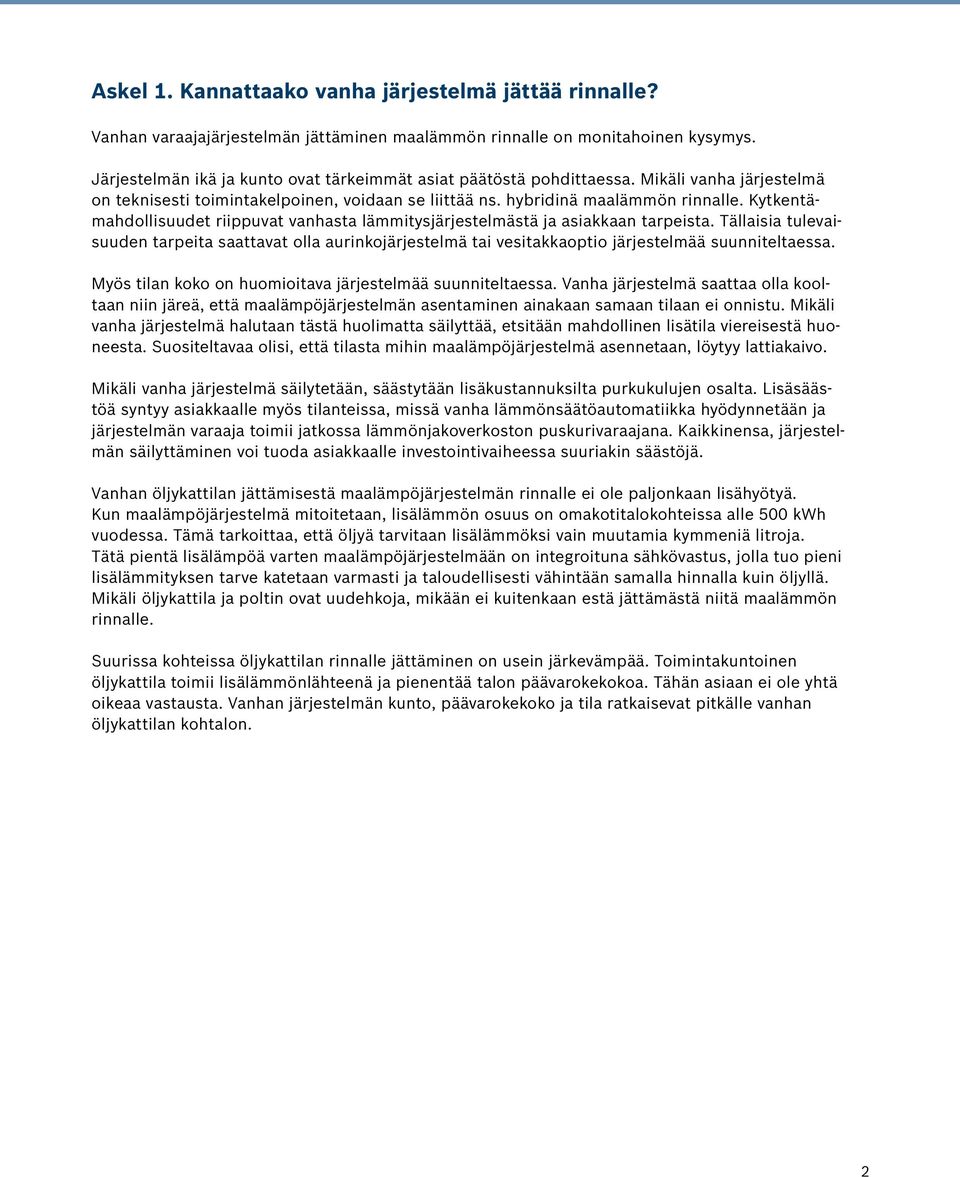

3 Askel 1. Kannattaako vanha järjestelmä jättää rinnalle? Vanhan varaajajärjestelmän jättäminen maalämmön rinnalle on monitahoinen kysymys. Järjestelmän ikä ja kunto ovat tärkeimmät asiat päätöstä pohdittaessa. Mikäli vanha järjestelmä on teknisesti toimintakelpoinen, voidaan se liittää ns. hybridinä maalämmön rinnalle. Kytkentämahdollisuudet riippuvat vanhasta lämmitysjärjestelmästä ja asiakkaan tarpeista. Tällaisia tulevaisuuden tarpeita saattavat olla aurinkojärjestelmä tai vesitakkaoptio järjestelmää suunniteltaessa. Myös tilan koko on huomioitava järjestelmää suunniteltaessa. Vanha järjestelmä saattaa olla kooltaan niin järeä, että maalämpöjärjestelmän asentaminen ainakaan samaan tilaan ei onnistu. Mikäli vanha järjestelmä halutaan tästä huolimatta säilyttää, etsitään mahdollinen lisätila viereisestä huoneesta. Suositeltavaa olisi, että tilasta mihin maalämpöjärjestelmä asennetaan, löytyy lattiakaivo. Mikäli vanha järjestelmä säilytetään, säästytään lisäkustannuksilta purkukulujen osalta. Lisäsäästöä syntyy asiakkaalle myös tilanteissa, missä vanha lämmönsäätöautomatiikka hyödynnetään ja järjestelmän varaaja toimii jatkossa lämmönjakoverkoston puskurivaraajana. Kaikkinensa, järjestelmän säilyttäminen voi tuoda asiakkaalle investointivaiheessa suuriakin säästöjä. Vanhan öljykattilan jättämisestä maalämpöjärjestelmän rinnalle ei ole paljonkaan lisähyötyä. Kun maalämpöjärjestelmä mitoitetaan, lisälämmön osuus on omakotitalokohteissa alle 500 kwh vuodessa. Tämä tarkoittaa, että öljyä tarvitaan lisälämmöksi vain muutamia kymmeniä litroja. Tätä pientä lisälämpöä varten maalämpöjärjestelmään on integroituna sähkövastus, jolla tuo pieni lisälämmityksen tarve katetaan varmasti ja taloudellisesti vähintään samalla hinnalla kuin öljyllä. Mikäli öljykattila ja poltin ovat uudehkoja, mikään ei kuitenkaan estä jättämästä niitä maalämmön rinnalle. Suurissa kohteissa öljykattilan rinnalle jättäminen on usein järkevämpää. Toimintakuntoinen öljykattila toimii lisälämmönlähteenä ja pienentää talon päävarokekokoa. Tähän asiaan ei ole yhtä oikeaa vastausta. Vanhan järjestelmän kunto, päävarokekoko ja tila ratkaisevat pitkälle vanhan öljykattilan kohtalon. 2

4 Askel 2. Järjestelmän mitoittaminen Lämmitysjärjestelmää saneerattaessa ensimmäinen asia, joka on tehtävä huolellisesti, on oikean kokoisen maalämpöpumpun mitoittaminen. Bosch Compress tuoteperhe pitää sisällään koot 6 17 kw (6, 7, 9, 11, 14, ja 17 kw), joten lähes kaikkiin saneerattaviin kohteisiin voidaan valita optimaalinen lämpöpumppukoko. Järjestelmän toimivuuden sekä investointi- ja lämmityskustannusten kannalta on erittäin tärkeää, että maalämpöjärjestelmän mitoitus on tehty oikein. Kärjistäen voikin sanoa, että ensimmäinen mahdollinen virhe voi tapahtua, kun laskelmaohjelmaan syötetään ensimmäinen numero. Saneerauskohteissa on tärkeää, että asiakas antaa kaikille maalämpötoimittajille aidot toteutuneet kulutuslukemat. Vanha kulutuslukema on tarkin ja varmin olemassa oleva tieto, jota voidaan hyödyntää maalämpöpumpun mitoitusta varten. Huomioithan tässä vaiheessa mahdolliset tulevat muutokset. esimerkiksi lisäeristys tai laajennus. Bosch-ammattilaisella on käytössään edistyksellinen ja tarkka mitoitus-, ja säästölaskentaohjelma. Mitoitusohjelmaan syötetään lukuisia taloon ja perheen vedenkäyttöön sekä maaperään liittyviä tietoja. Vaikka mitoitusohjelma on edistyksellinen, on erityisen tärkeää, että asiakkaan antama kulutuslukema olisi mahdollisimman totuudenmukainen. Vanhaa kulutuslukemaa ja talon sekä perheen vedenkäyttöön liittyviä tietoja käyttäen saadaan mitoitettua oikeankokoinen järjestelmä. Parhaat säästöt ja lämpöpumpun optimaalinen toiminta (elinkaari) on paljoltikin kiinni oikeankokoisen lämpöpumpun valinnasta. Lue asiasta tarkemmin maalämpöpumpun ostajan oppaasta. 3

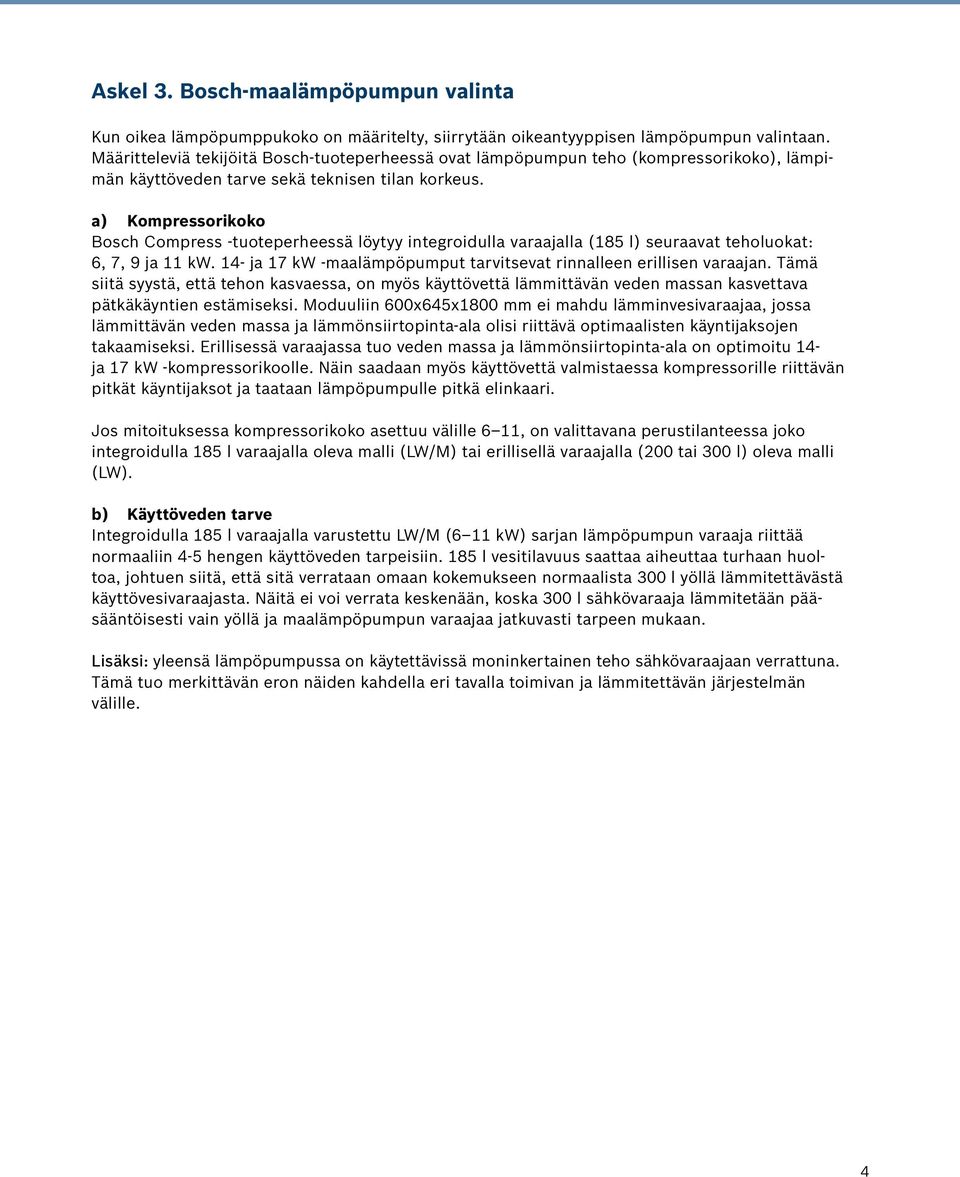

5 Askel 3. Bosch-maalämpöpumpun valinta Kun oikea lämpöpumppukoko on määritelty, siirrytään oikeantyyppisen lämpöpumpun valintaan. Määritteleviä tekijöitä Bosch-tuoteperheessä ovat lämpöpumpun teho (kompressorikoko), lämpimän käyttöveden tarve sekä teknisen tilan korkeus. a) Kompressorikoko Bosch Compress -tuoteperheessä löytyy integroidulla varaajalla (185 l) seuraavat teholuokat: 6, 7, 9 ja 11 kw. 14- ja 17 kw -maalämpöpumput tarvitsevat rinnalleen erillisen varaajan. Tämä siitä syystä, että tehon kasvaessa, on myös käyttövettä lämmittävän veden massan kasvettava pätkäkäyntien estämiseksi. Moduuliin 600x645x1800 mm ei mahdu lämminvesivaraajaa, jossa lämmittävän veden massa ja lämmönsiirtopinta-ala olisi riittävä optimaalisten käyntijaksojen takaamiseksi. Erillisessä varaajassa tuo veden massa ja lämmönsiirtopinta-ala on optimoitu 14- ja 17 kw -kompressorikoolle. Näin saadaan myös käyttövettä valmistaessa kompressorille riittävän pitkät käyntijaksot ja taataan lämpöpumpulle pitkä elinkaari. Jos mitoituksessa kompressorikoko asettuu välille 6 11, on valittavana perustilanteessa joko integroidulla 185 l varaajalla oleva malli (LW/M) tai erillisellä varaajalla (200 tai 300 l) oleva malli (LW). b) Käyttöveden tarve Integroidulla 185 l varaajalla varustettu LW/M (6 11 kw) sarjan lämpöpumpun varaaja riittää normaaliin 4-5 hengen käyttöveden tarpeisiin. 185 l vesitilavuus saattaa aiheuttaa turhaan huoltoa, johtuen siitä, että sitä verrataan omaan kokemukseen normaalista 300 l yöllä lämmitettävästä käyttövesivaraajasta. Näitä ei voi verrata keskenään, koska 300 l sähkövaraaja lämmitetään pääsääntöisesti vain yöllä ja maalämpöpumpun varaajaa jatkuvasti tarpeen mukaan. Lisäksi: yleensä lämpöpumpussa on käytettävissä moninkertainen teho sähkövaraajaan verrattuna. Tämä tuo merkittävän eron näiden kahdella eri tavalla toimivan ja lämmitettävän järjestelmän välille. 4

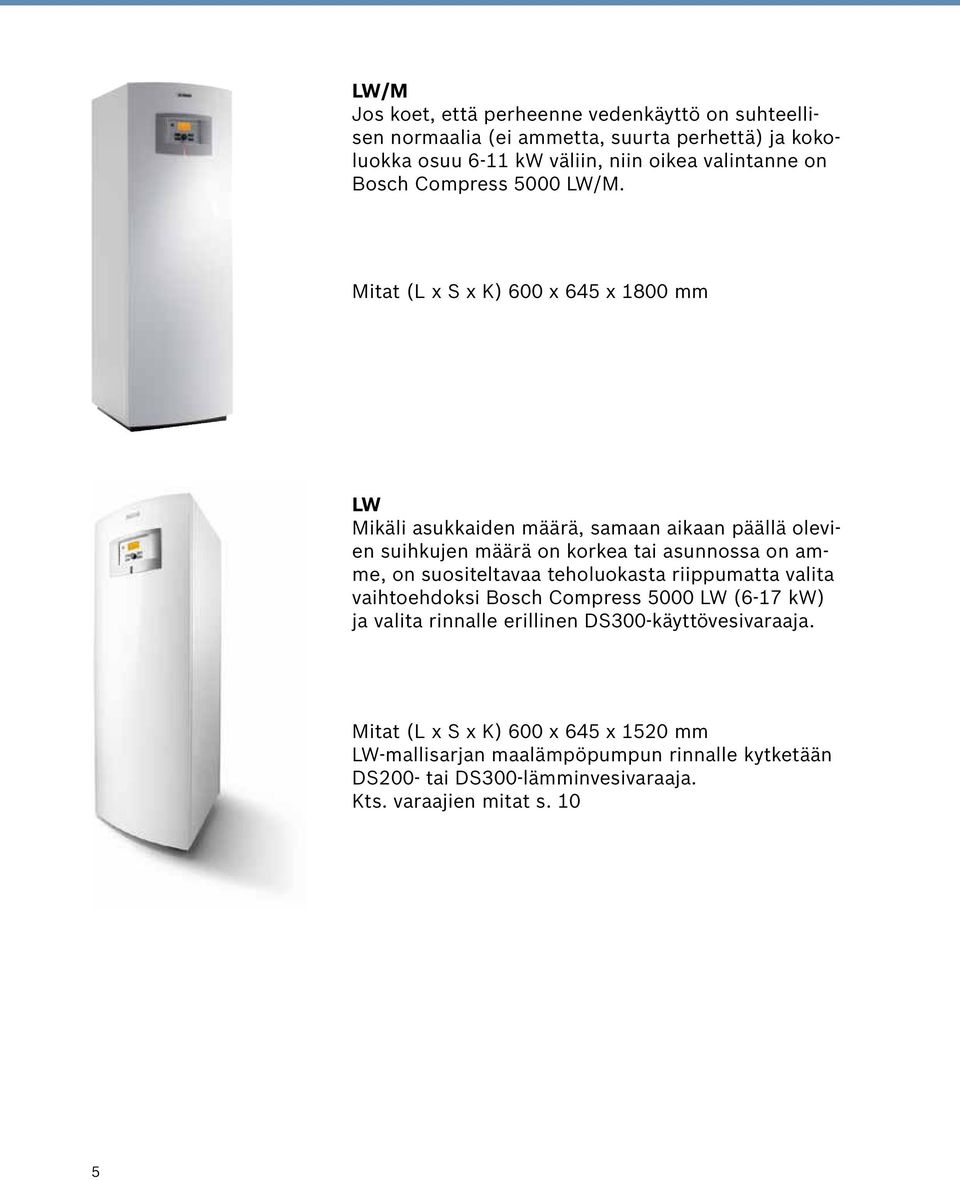

6 LW/M Jos koet, että perheenne vedenkäyttö on suhteellisen normaalia (ei ammetta, suurta perhettä) ja kokoluokka osuu 6-11 kw väliin, niin oikea valintanne on Bosch Compress 5000 LW/M. Mitat (L x S x K) 600 x 645 x 1800 mm LW Mikäli asukkaiden määrä, samaan aikaan päällä olevien suihkujen määrä on korkea tai asunnossa on amme, on suositeltavaa teholuokasta riippumatta valita vaihtoehdoksi Bosch Compress 5000 LW (6-17 kw) ja valita rinnalle erillinen DS300-käyttövesivaraaja. Mitat (L x S x K) 600 x 645 x 1520 mm LW-mallisarjan maalämpöpumpun rinnalle kytketään DS200- tai DS300-lämminvesivaraaja. Kts. varaajien mitat s. 10 5

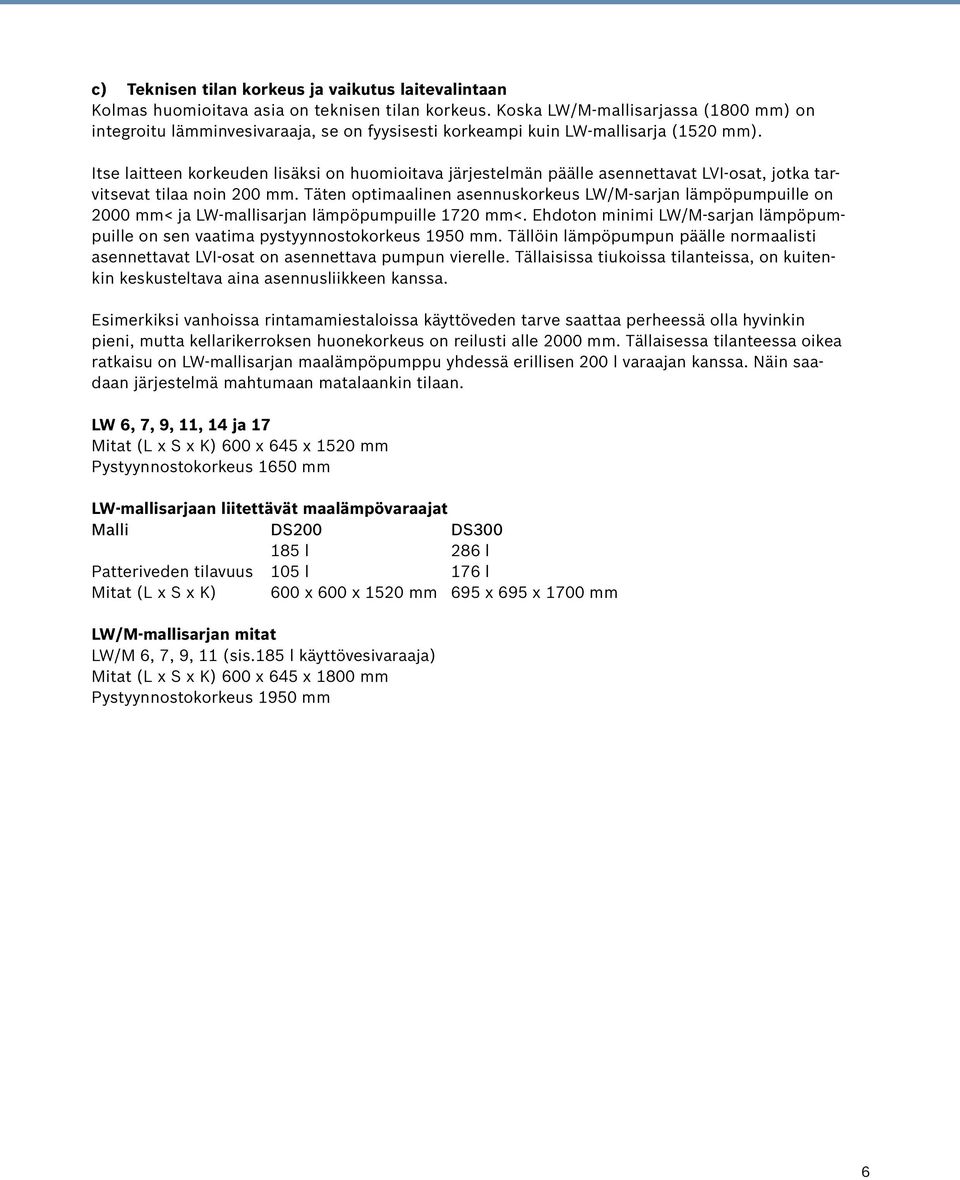

7 c) Teknisen tilan korkeus ja vaikutus laitevalintaan Kolmas huomioitava asia on teknisen tilan korkeus. Koska LW/M-mallisarjassa (1800 mm) on integroitu lämminvesivaraaja, se on fyysisesti korkeampi kuin LW-mallisarja (1520 mm). Itse laitteen korkeuden lisäksi on huomioitava järjestelmän päälle asennettavat LVI-osat, jotka tarvitsevat tilaa noin 200 mm. Täten optimaalinen asennuskorkeus LW/M-sarjan lämpöpumpuille on 2000 mm< ja LW-mallisarjan lämpöpumpuille 1720 mm<. Ehdoton minimi LW/M-sarjan lämpöpumpuille on sen vaatima pystyynnostokorkeus 1950 mm. Tällöin lämpöpumpun päälle normaalisti asennettavat LVI-osat on asennettava pumpun vierelle. Tällaisissa tiukoissa tilanteissa, on kuitenkin keskusteltava aina asennusliikkeen kanssa. Esimerkiksi vanhoissa rintamamiestaloissa käyttöveden tarve saattaa perheessä olla hyvinkin pieni, mutta kellarikerroksen huonekorkeus on reilusti alle 2000 mm. Tällaisessa tilanteessa oikea ratkaisu on LW-mallisarjan maalämpöpumppu yhdessä erillisen 200 l varaajan kanssa. Näin saadaan järjestelmä mahtumaan matalaankin tilaan. LW 6, 7, 9, 11, 14 ja 17 Mitat (L x S x K) 600 x 645 x 1520 mm Pystyynnostokorkeus 1650 mm LW-mallisarjaan liitettävät maalämpövaraajat Malli DS200 DS l 286 l Patteriveden tilavuus 105 l 176 l Mitat (L x S x K) 600 x 600 x 1520 mm 695 x 695 x 1700 mm LW/M-mallisarjan mitat LW/M 6, 7, 9, 11 (sis.185 l käyttövesivaraaja) Mitat (L x S x K) 600 x 645 x 1800 mm Pystyynnostokorkeus 1950 mm 6

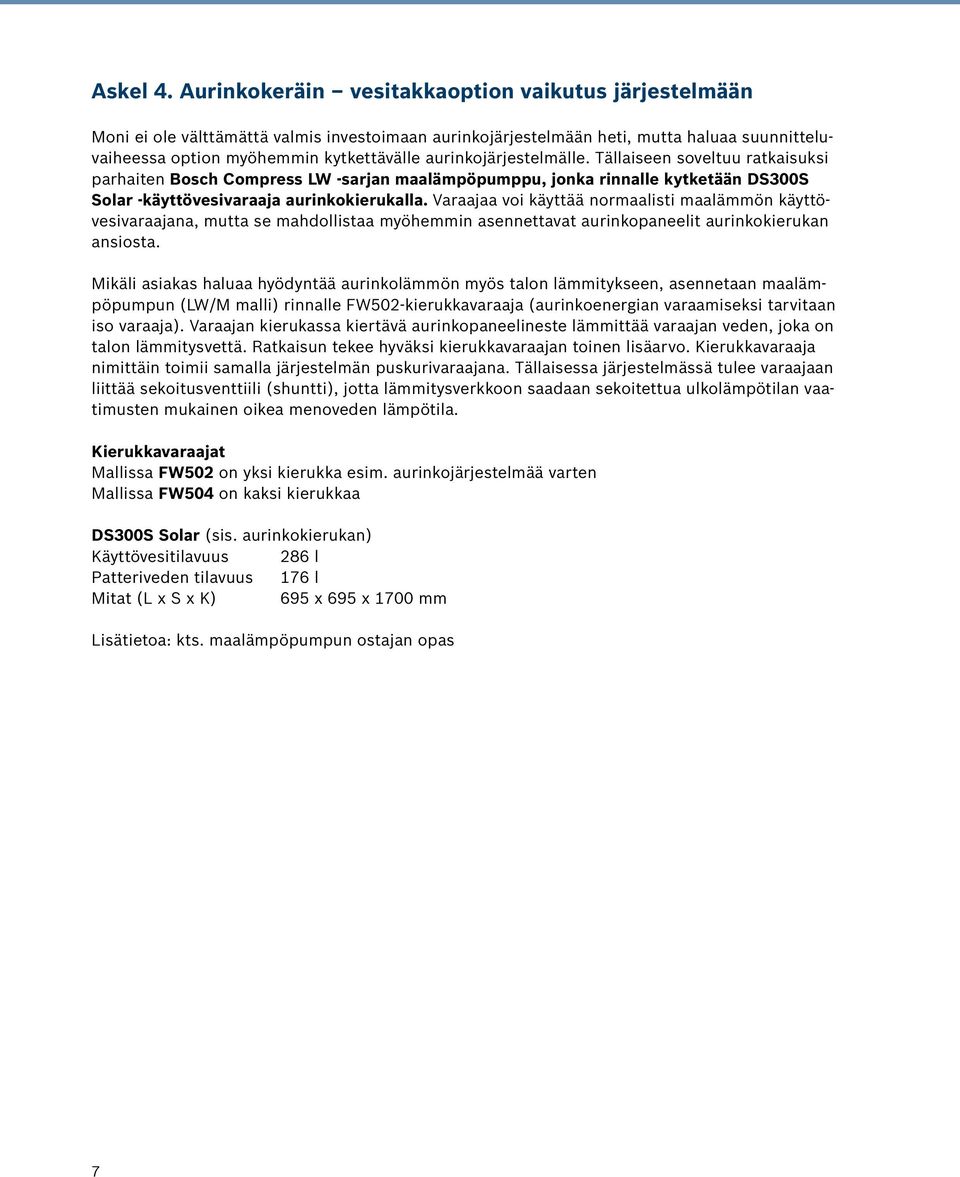

8 Askel 4. Aurinkokeräin vesitakkaoption vaikutus järjestelmään Moni ei ole välttämättä valmis investoimaan aurinkojärjestelmään heti, mutta haluaa suunnitteluvaiheessa option myöhemmin kytkettävälle aurinkojärjestelmälle. Tällaiseen soveltuu ratkaisuksi parhaiten Bosch Compress LW -sarjan maalämpöpumppu, jonka rinnalle kytketään DS300S Solar -käyttövesivaraaja aurinkokierukalla. Varaajaa voi käyttää normaalisti maalämmön käyttövesivaraajana, mutta se mahdollistaa myöhemmin asennettavat aurinkopaneelit aurinkokierukan ansiosta. Mikäli asiakas haluaa hyödyntää aurinkolämmön myös talon lämmitykseen, asennetaan maalämpöpumpun (LW/M malli) rinnalle FW502-kierukkavaraaja (aurinkoenergian varaamiseksi tarvitaan iso varaaja). Varaajan kierukassa kiertävä aurinkopaneelineste lämmittää varaajan veden, joka on talon lämmitysvettä. Ratkaisun tekee hyväksi kierukkavaraajan toinen lisäarvo. Kierukkavaraaja nimittäin toimii samalla järjestelmän puskurivaraajana. Tällaisessa järjestelmässä tulee varaajaan liittää sekoitusventtiili (shuntti), jotta lämmitysverkkoon saadaan sekoitettua ulkolämpötilan vaatimusten mukainen oikea menoveden lämpötila. Kierukkavaraajat Mallissa FW502 on yksi kierukka esim. aurinkojärjestelmää varten Mallissa FW504 on kaksi kierukkaa DS300S Solar (sis. aurinkokierukan) Käyttövesitilavuus 286 l Patteriveden tilavuus 176 l Mitat (L x S x K) 695 x 695 x 1700 mm Lisätietoa: kts. maalämpöpumpun ostajan opas 7

9 Askel 5. Bosch-maalämpö ja puskurivaraaja Patteriverkostokohteissa neliputkikytkennällä asennetun puskurivaraajan asentaminen on suositeltavaa. Puskurivaraaja tuo lämmitysjärjestelmään lisää vesimassaa, jolla saavutetaan seuraavat hyödyt: a) Lämmitysjärjestelmän vesitilavuuden lisääminen Puskurivaraajan tarkoituksena on lisätä lämmitysjärjestelmässä kiertävän veden tilavuutta. Suositeltava vesitilavuus maalämpöä käytettäessä on l/kw. Tämä vaatimus ei useinkaan täyty, joten Bosch-tuotteet BC100, BC300, BC500 sekä BC750 tulevat usein kysymykseen maalämpöjärjestelmää suunniteltaessa. Kompressorin käyntijaksot ovat pidempiä Kompressorin elinkaariennuste paranee b) Riittävän virtauksen ylläpitäminen Kesällä termostaattiventtiilit sulkevat suurimman osan talon lämmitysjärjestelmän piireistä. Tällöin virtaus lämpöpumpun vaihtimella pienenee huomattavasti optimaalisesta tasosta. Virtauksen pienentyessä, lämpöpumppu ei kykene saavuttamaan niitä arvoja, jotka teknisessä esitteessä on ilmoitettu. Tämä tarkoittaa, että asiakas ei saa niitä säästöjä, jotka oikealla asennustavalla olisi saavutettu. Asentamalla puskurivaraaja oikein, varmistetaan optimaaliset virtaukset ja parhaat säästöt vuoden ympäri. c) Patteriverkoston napsumisen eliminointi Koska talon lämmitysveden lämpötila on viileämpää kuin käyttöveden, on parhaan hyötysuhteen saavuttamiseksi järkevää valmistaa lämmitys- ja käyttövesi erikseen. Lämmitysjärjestelmän automatiikka huolehtii vaihtoventtiilin avustuksella oikea-aikaisesta toiminnasta. Käyttövettä lämmitettäessä talon sisälämpötila ei muutu, mutta lämmitysjärjestelmän runkolinjan vesi jäähtyy. Kun lämpöpumppu palaa käyttövesilämmityksestä takaisin talon lämmitykseen, lähtee jäähtyneeseen lämmitysverkkoon kuumempi vesi. Mikäli esim. patterilinjaston runkolinja on hyvin ahdas, saattaa putki alkaa napsua lämpölaajentumisen vaikutuksesta. Näitä lämpölaajenemisesta johtuvia ääniä saadaan minimoitua käyttämällä teknisesti oikein asennettua puskurivaraajaa. Bosch suosittelee asennuksessa ns. neliputkikytkentää, jossa lämpöpumpulta tuleva vesi johdetaan puskurivaraajan yläpintaan, siitä lämmitysverkkoon, lämmitysverkosta paluulinja puskurivaraajan alaosaan ja edelleen puskurivaraajan alaosasta takaisin lämpöpumpulle. Oikean kokoisen puskurivaraajan saat kertomalla kompressorin antotehon 10 15:llä. Eli 9 kw lämpöpumppu tarvitsee min. 90 litran puskurivaraajan (BC100). 8

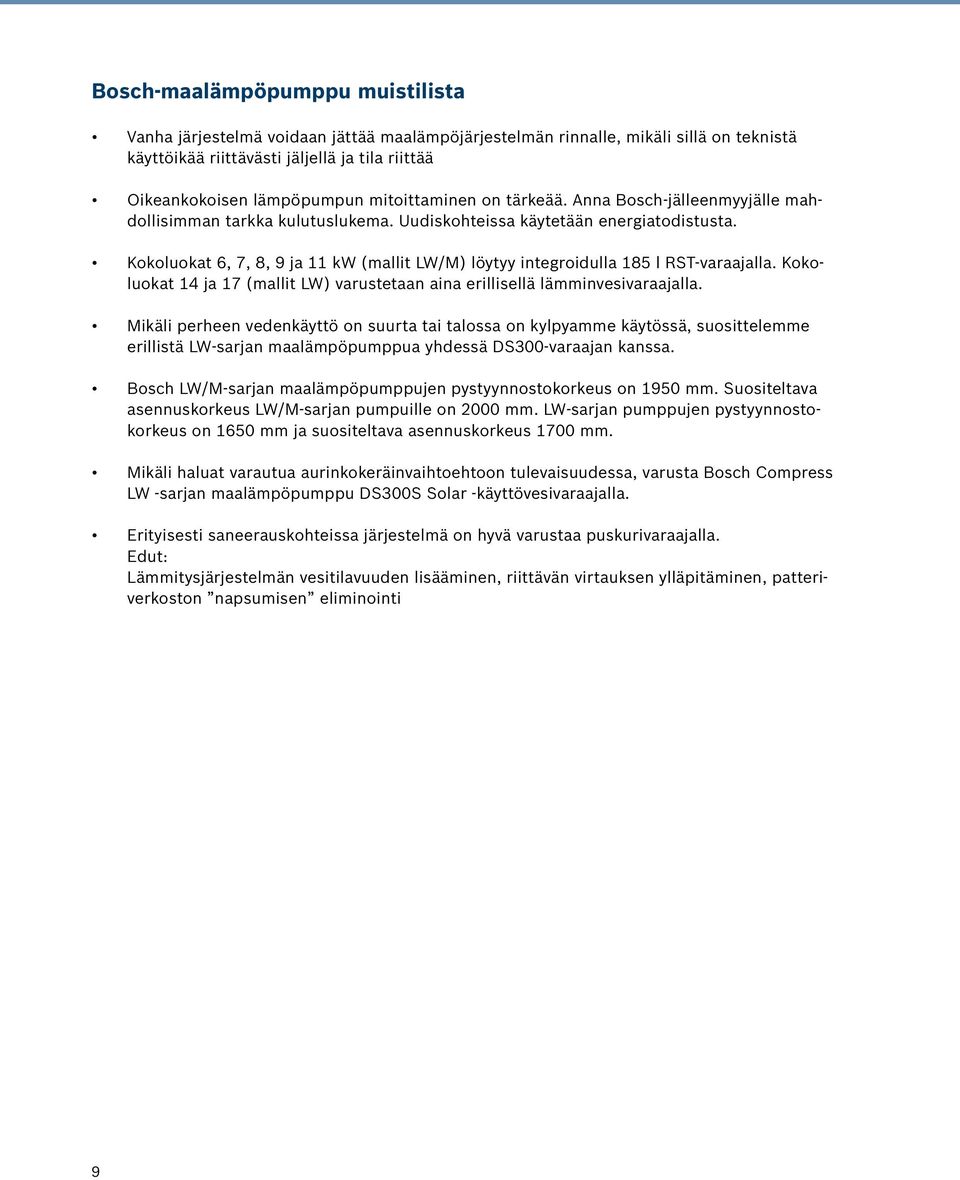

10 Bosch-maalämpöpumppu muistilista Vanha järjestelmä voidaan jättää maalämpöjärjestelmän rinnalle, mikäli sillä on teknistä käyttöikää riittävästi jäljellä ja tila riittää Oikeankokoisen lämpöpumpun mitoittaminen on tärkeää. Anna Bosch-jälleenmyyjälle mahdollisimman tarkka kulutuslukema. Uudiskohteissa käytetään energiatodistusta. Kokoluokat 6, 7, 8, 9 ja 11 kw (mallit LW/M) löytyy integroidulla 185 l RST-varaajalla. Kokoluokat 14 ja 17 (mallit LW) varustetaan aina erillisellä lämminvesivaraajalla. Mikäli perheen vedenkäyttö on suurta tai talossa on kylpyamme käytössä, suosittelemme erillistä LW-sarjan maalämpöpumppua yhdessä DS300-varaajan kanssa. Bosch LW/M-sarjan maalämpöpumppujen pystyynnostokorkeus on 1950 mm. Suositeltava asennuskorkeus LW/M-sarjan pumpuille on 2000 mm. LW-sarjan pumppujen pystyynnostokorkeus on 1650 mm ja suositeltava asennuskorkeus 1700 mm. Mikäli haluat varautua aurinkokeräinvaihtoehtoon tulevaisuudessa, varusta Bosch Compress LW -sarjan maalämpöpumppu DS300S Solar -käyttövesivaraajalla. Erityisesti saneerauskohteissa järjestelmä on hyvä varustaa puskurivaraajalla. Edut: Lämmitysjärjestelmän vesitilavuuden lisääminen, riittävän virtauksen ylläpitäminen, patteriverkoston napsumisen eliminointi 9

11 Bosch-tuotteiden mittoja Maalämpöpumput RST-varaajalla L 600 mm x S 645 mm x H 1800 mm (pystyynnostokorkeus 1950 mm) Bosch Compress EHP 5000 LW/M 6 Bosch Compress EHP 5000 LW/M 7 Bosch Compress EHP 5000 LW/M 9 Bosch Compress EHP 5000 LW/M 11 Maalämpöpumput ilman varaajaa L 600 mm x S 645 mm x H 1520 mm (pystyynnostokorkeus 1650 mm) Bosch Compress EHP 5000 LW 6 Bosch Compress EHP 5000 LW 7 Bosch Compress EHP 5000 LW 9 Bosch Compress EHP 5000 LW 11 Bosch Compress EHP 5000 LW 14 Bosch Compress EHP 5000 LW 17 RST-varaajat LW-malleille DS200 L 600 mm x S 600 mm x H 1520 mm DS300 ja DS300 Solar L 695 mm x S 695 x H 1700 mm RST-yhdistelmävaraaja CC200 L600 mm x S 648 mm x H 1870 mm (pystyynnostokorkeus 2010 mm) CC300 L694 mm x S 774 mm x H 1970 mm (pystyynnostokorkeus 2118 mm) Työsäiliöt Työsäiliö BC 100 l / 3 bar, halkaisija 400 mm H 1545 mm, sis. putket Työsäiliö BC 300 l / 3 bar, L 600 mm x S 600 mm x H 1600 mm, sis. putket Työsäiliö BC 500 l / 3 bar, L 695 mm x S 695 mm x H 1700 mm, sis. putket Työsäiliö BC 750 l / 3 bar, halkaisija 980 mm H 1827 mm, sis. putket 10
