2 Säästä energiaa, luontoa ja lämmityskuluja Capiton aurinko- ja hybridienergiajärjestelmillä Vaatimukset omavaraisempaan energiantuotantoon sähkölämmityksen sijaan ovat kasvaneet. Heatco on vastannut kasvaviin energiakustannuksiin ja vaatimuksiin laadukkailla aurinko- ja hybridienergiajärjestelmillä. Tehokkaalla aurinkoenergiajärjestelmällä vähennät lämpimän käyttöveden kustannuksia jopa 60%. Myös kokonaislämmitysenergian käyttökuluissa voit säästää merkittävästi. Aloita parempi huominen jo tänään - Capito aurinkoenergialla!

3 Aurinkokeräin Toimintaperiaate Aurinkokeräimen toiminta perustuu auringon säteilyn lämmöksi muuttamiseen ja lämmön keräämiseen. Lämpö siirretään keräimessä virtaavan lämmönsiirtonesteen avulla talteen lämminvesivaraajaan. Aurinkokeräimen rakenne on suunniteltu keräämään lämpösäteilyä mahdollisimman tehokkaasti. Järjestelmän tehoa voidaan kasvattaa helposti kohteen koon mukaan lisäämällä keräimiä rinnakkain tarvittava määrä. Keräimien liitäntä tehdään yksinkertaisella ja luotettavalla pikaliitoksella. Sertifioidut ja CEhyväksytyt aurinkokeräimet Asennuksen ja käytön helppoutta! 1. Lämmönsiirtonesteen paluuputki 2. Lämmönsiirtonesteen menoputki 3. Eristeet; alapinnalla 20mm uretaania, yläpinnalla kivivillaa 4. Turvalasi 3mm 5. Keräinputkisto 6. Runkorakenne, eloksoitu alumiiniprofiili 7. Heijastinpinta (absorptiolevy) Hybridijärjestelmät vesitakka Hybridijärjestelmissä lämmitysenergia tuotetaan useilla lämmönlähteillä. Hybridijärjestelmissä on usein varaajassa myös sähkövastukset. Capiton varaajiin voit yhdistää helposti useita eri lämmönlähteitä, kuten maalämpö, kaukolämpö ja puulämmitys. maalämpö öljy kaukolämpö aurinko sähkö puu/pelletti

4 Järjestelmäkomponentit Suunnitteltu kestämään pohjoisissa olosuhteissa! CC MLF 215 Tasokeräin CC MLF 215 Vuosituotto (kwh/m 2 a)* min. 525 Keräimen pinta-ala (m 2 ) 1,91 Brutto pinta-ala (m 2 ) 2,15 Mitat (mm) 2088 x 1030 x 81 Nestetilavuus (litraa) 1,65 Paino (kg) 32 Stagnaatiolämpötila (max C) 191,2 Käyttöpaine (max, bar) 10 Eristevahvuus, ylä/ala (mm) 20/20 Materiaali Turvalasi Made in Germany Saksalainen laatutuote! Varaajan patentoidulla Capitokerrostumatekniikalla pitkä lämmityskausi ja korkea hyötysuhde! eloksoitu alumiini Sunselect, 3mm * keräimen asennuspaikka ja maantieteellinen sijoittuminen vaikutavat oleellisesti vuosituottoon. DuoSolar Siirtoputkisto DN16x15m (saatavilla myös 25m). Armaflexeristeinen putki lyhennetään asennuksen jälkeen. Integroitu anturikaapeli helpottaa asennusta. Capito Pumppuryhmä Toiminta-alue 4-12m 2. Varaajan lähtöliitännät 22mm, varoventtiili, paisunta-astia 6bar, täyttöja ilmausyhde, ilmanpoistin, eristetty rakenne, painemittari, lämpömittarit (meno ja paluu) ja WILO-taajuusmuuntajapumppu. CETA 101 Ohjausyksikkö Monipuolisen ohjausyksikön mukana vakiona 4kpl anturikaapeleita. Ohjausyksiköllä voit vakiovarustein ohjata kahta lämpöpiiriä, kuten aurinkokeräimiä ja vesitakkaa. Vakiona myös energianmittausmahdollisuus. Capito Asennustelineet Pakettien vakiotoimituksiin sisältyvät asennustelineiden kiinnitykset soveltuvat erinomaisesti lähes kaikille kattotyypeille (tiili, tiilikuvioinen pelti, suora pelti)

5 Aurinkokeräinpaketit Aurinkopaketti 2 Aurinkopaketti 3 Aurinkopaketti 4 Tasokeräimiä Pumppuryhmä Ohjausyksikkö 2 kpl Siirtoputkisto (m) 15 Lämmönsiirtoneste (litraa) 20 Asennustelineet 2 sarjaa Tasokeräimiä Pumppuryhmä Ohjausyksikkö 3 kpl Siirtoputkisto (m) 15 Lämmönsiirtoneste (litraa) 30 Asennustelineet Oikean paketin valinta Nelihenkisen perheen lämpimän käyttöveden tarve on litraa päivässä. Lämpimän käyttöveden tarve on n. 40% kylmän veden tarpeesta. Oletusarvona voidaan kulutusta laskiessa käyttää 0,6m 3 /brm 3 /vuosi. Kun tiedetään lämpimän käyttöveden tarve, voidaan arvioida tarvittavan varaajan tilavuus. Varaajan tilavuuden tulisi olla 2-3 kertaa päivittäinen lämpimän käyttöveden tarve. 3 sarjaa Tasokeräimiä Pumppuryhmä Ohjausyksikkö 4 kpl Siirtoputkisto (m) 15 Lämmönsiirtoneste (litraa) 40 Asennustelineet 4 sarjaa Lämmin käyttövesi Varaajasuositus Keräinsuositus l/päivä S-PD (300 litraa) 2-3 keräintä (4-6 m 2 ) l/päivä S-PD (500 litraa) 3-4 keräintä (6-8 m 2 ) l/päivä S-PD (800 litraa) 4-5 keräintä (8-10 m 2 ) l/päivä S-PD 1500 (1000 litraa) 5-7 keräintä (10-15 m 2 )

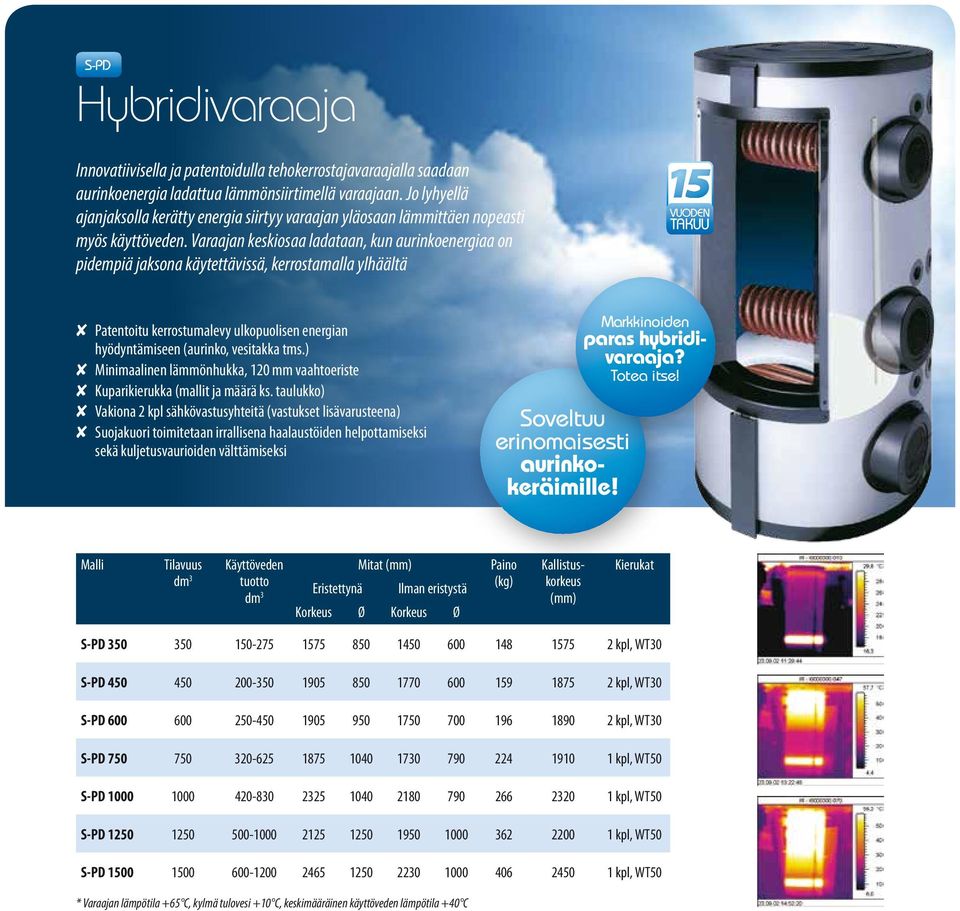

6 S-PD Hybridivaraaja Innovatiivisella ja patentoidulla tehokerrostajavaraajalla saadaan aurinkoenergia ladattua lämmönsiirtimellä varaajaan. Jo lyhyellä ajanjaksolla kerätty energia siirtyy varaajan yläosaan lämmittäen nopeasti myös käyttöveden. Varaajan keskiosaa ladataan, kun aurinkoenergiaa on pidempiä jaksona käytettävissä, kerrostamalla ylhäältä 15 VUODEN TAKUU 8 Patentoitu kerrostumalevy ulkopuolisen energian hyödyntämiseen (aurinko, vesitakka tms.) 8 Minimaalinen lämmönhukka, 120 mm vaahtoeriste 8 Kuparikierukka (mallit ja määrä ks. taulukko) 8 Vakiona 2 kpl sähkövastusyhteitä (vastukset lisävarusteena) 8 Suojakuori toimitetaan irrallisena haalaustöiden helpottamiseksi sekä kuljetusvaurioiden välttämiseksi Soveltuu erinomaisesti aurinkokeräimille! Markkinoiden paras hybridivaraaja? Totea itse! Malli Tilavuus dm 3 Käyttöveden tuotto dm 3 Mitat (mm) Eristettynä Ilman eristystä Korkeus Ø Korkeus Ø Paino (kg) Kallistuskorkeus (mm) Kierukat S-PD kpl, WT30 S-PD kpl, WT30 S-PD kpl, WT30 S-PD , WT50 S-PD , WT50 S-PD , WT50 S-PD , WT50 * Varaajan lämpötila +65 C, kylmä tulovesi +10 C, keskimääräinen käyttöveden lämpötila +40 C

7 Hybridivaraajan varusteet Käyttövesi- ja latauskierukat Kierukka Mittatiedot Varaajasopivuudet Materiaali Lisätiedot WT30 22mm 3/4 6,83m / 2,37m 2 kaikkiin Kupari Yksinkertainen kierre WT40 22mm 3/4 9,25m / 3,3m 2 kaikkiin Kupari Tuplakierteisyys WT50 22mm 3/4 9,14m / 3,18m 2 alk. 750 litraa Kupari Yksinkertainen kierre WT36 22mm 1 13m / 3,5m 2 alk. 600 litraa Kupari Kaksi kierrettä rinnakkain T-haaralla. Suositusmalli esilämmityskierukaksi SWT2,3 max. keräinpinta-ala 15m 2 kaikkiin Kupari Vaakaan kerrostettu putkitus (ei kierretty) SWT3,2 keräinpinta-ala 15-30m 2 alk. 750 litraa Kupari Vaakaan kerrostettu putkitus (ei kierretty) SWT4,1 keräinpinta-ala 30-40m 2 alk litraa Kupari Vaakaan kerrostettu putkitus (ei kierretty) Sähkövastukset Teho Pituus Varaajasopivuus Lisätiedot 3 kw 270 mm kaikkiin mukana säätöyksikkö 6 kw 390 mm kaikkiin mukana säätöyksikkö 9 kw 730 mm alk. 600 litraa mukana säätöyksikkö Upotustaskut Tyyppi Pituus Yhteen tyyppi Upotustasku lämpöanturille 150 mm 1/2 yhteeseen kierteellä
