1 SF Ilmanlämmittimet VLA ja VLB Asennus- ja huolto-ohjeet mu

2 Kiertoilmakojeet VLA ja VLB Asennus- ja huolto-ohjeet 1.Yleistä 2.Asennus 3.Huolto 4.Sähkötekniset tiedot 5.Äänitaso 6.Vaatimustenmukaisuusilmoitus 1. Yleistä Kiertoilmakoje koostuu perusyksiköstä (kuva 1), jonka painepuoli on varustettu erilaisilla ilmanhajotusvarusteilla. Kuva 1: ➀ puhaltimen kannatin/ suojaverkko ➁ moottori/puhallin ➂lämmityspatteri ➃ kotelo ➄ asennuskehys, toimitetaan lisävarusteena B3, ilman sälepeltiä, vain kiertoilmakanavalle B13, sisältää yhteenkytketyt sälepellit ylä- ja alaosassa raitis- ja kiertoilmaa varten. B23 yhteenkytketyt sälepellit takapuolella ja alaosassa raitis- ja kiertoilmaa varten. ➄ Kiertoilmakanava ➅ Suodatinosa F ➆ Raitisilmakanava - Raittiin ilman ottamiseksi katon läpi ➇ Raitisilmakatos H ➈ Raitisilmasäleikkö M seinään asennettavaksi Raittiin ilman johtamiseksi suoraan sekoitusosaan. ➉ LIlmanhajotin J4 - pystysuoraan johdetun ilman vaakasuoraan hajottamiseen neljään suuntaan. ISisäänpuhalluskartio K - ilman suihkumaiseen puhaltamiseen korkeissa tiloissa. Puhaltimen imupuolelle voidaan asentaa erilaisia lisälaitteita, kiertoilman tai raitisilman ja kiertoilman sekoitusta varten (kuva 2). ➀ ➁ ➄ Kuva 1 Tehtaalla kootun kojeen nosto ➂ ➃ Kuva 2.1/2.2: ➀ Perusyksikkö VLA/VLB - koostuu yhteiseen koteloon sijoitetusta puhaltimesta ja lämmityspatterista ➁ Säleikkö J1 - yksittäisesti säädettävin ohjauslevyin, jotka suunnataan yhteen suuntaan ➂ Säleikkö J2 - yksittäisesti säädettävin ohjauslevyin, jotka suuntautuvat kahteen vastakkaiseen suuntaan ➃ Sekoitusosa - kolme versiota: Kuva 2.1 pos H Kuva 2.2 pos V 2 VLA/VLB

3 Perusyksikkö koostuu kotelosta, jossa on lämmityspatteri ja aksiaalipuhallin sekä moottori, joka on kiinnitettynä kojeen imupuolelle. Lämmityspatterin kokoojaputket on varustettu kotelon ulkopuolella sijaitsevin putkiliittimin. Puhaltimen moottorissa on 1,5 m pitkä kaapeli. VLA on tarkoitettu lämpimälle kiertovedelle, veden lämpötilaero C. VLB on tarkoitettu kaukolämpövedelle, veden lämpötilaero C. Toimitusmuoto Kanavia lukuunottamatta perusyksikkö ja lisälaitteet toimitetaan erillisissä pahvilaatikoissa. Perusyksikkö sisältää: 2 asennuskehystä kiertoilmakojeen kiinnittämiseksi ilman varusteita imupuolelle porauskaavio laitteiden kiinnitystä varten porakärkiruuvit laitteiden kiinnittämistä varten painepuolelle. Sekoitusosissa on kaksi asennuskulmaa (kuljetuksen aikana asennuskulmat on ruuvattu osan avonaisiin päätyihin). Raitisilmakatoksessa (H) on neljä tukikehystä asennusruuveineen katosta ja kanavaa varten. Maksimipainot: VLA/B VLA/B - VLA/B -63 VLA/B - VLA/B kg 30 kg 40 kg 50 kg kg Kiinnitysasennot VLA ja VLB: seinäkiinnitys (vaakasuora ilmanotto) tai kattokiinnitys (pystysuora ilmanotto), putkiliitäntöjen sijainti puhaltimen sivuilla on valinnainen. 2. Asennus Ennen asennusta kiinnitä varsinaiset ilmanjakeluvarusteet perusyksikön painepuolelle mukana toimitetuilla ruuveilla. Perusyksikkö ilman varusteita imupuolella Kiinnitä asennuskehykset seinään tai kattoon asennettavaan yksikköön 8 ruuvilla sen imupuolen kulmiin (kuva 3). Merkitse kiinnitysreikien paikat seinään mallin mukaan (6 - M8) tai kattoon (4 tai 6 - M8, riippuen kattorakenteesta). Ei-kantaviin kattorakenteisiin voidaan käyttää M8 kierteisiä, aluslaatoin ja mutterein varustettuja tankoja ripustuksen liittämiseksi kantaviin rakenteisiin (kuva 4). Kiristä kiinnityspultit ja -ruuvit huolellisesti. Huomaa: Alustan ominaisvärähtelytaajuuden pitää olla vähintään 20% suurempi kuin puhaltimen kierrosluvun. Seinään kiinnitettävän puhaltimen alaosan on oltava vähintään 2.2 m lattiatason yläpuolella. Perusyksikkö sekoitusosalla ja tulopuolen varusteilla Seinäasennus: Merkitsemisen jälkeen kiinnitä toinen asennuskulmista seinään (kuva 5) kannattamaan toista kiinnitystelinettä. Kiinnitä tämän jälkeen toinen kiinnityskulma kolmen ruuvin avulla sekoitusosan yläpintaan (kuva 5). Poista vastaavat ruuvit sekoitusosan pohjasta. Nyt sekoitusosaa voidaan käyttää kolmen ylimmän kiinnitysreiän merkitsemiseen seinässä. Kiinnitä sekoitusosa perusyksikköön tarkoitukseen sopivilla ruuveilla. Ota samanaikaisesti esille moottorista tuleva johto huoltopuo - lelta (katso kuva 5) Kuva 3 Kuva 4 7 Kuva VLA/VLB 3

4 Kuva 6 Kuva 7 1 Sekoituspellit, joita käytetään manuaalisesti, toimitetaan käyttökahvalla varustettuina. Sekoituspellit, joita käytetään sälepeltimoottorilla, kytketään suoraan pidennettyyn sälepeltiakseliin moottoritoimittajan ohjeiden mukaisesti. Säleikön akselissa oleva hahlo osoittaa säleiden asennon (kuva 5). Kiinnitä suodatinosa raitis- tai kiertoilmakanavaan LS-tyyppisillä työntölistoilla. Huomaa: Suodattimen etuosassa oleva nuoli osoittaa ilman kulkusuunnan. Kattokiinnitys: Kokoa puhallin, sekoitusosa ja asennuskulmat lattialla ja asenna yhtenä kokonaisuutena kattoon (kuva 6). Kiinnitä raitisilmakatos raitisilmakanavan päälle, käyttäen kiinnitystarvikkeita ja ruostumattomia ruuveja (kuva 7). Katoksessa on valmiina kiinnitysreiät, kanaviin ne pitää porata asennuksen yhteydessä. Nostot M6-nostokorvakkeet (kuva 5) voidaan asentaa perusyksikön taaimmaisiin yläreikiin seinäkiinnitystä varten. M8-nostokorvakkeet voidaan kiinnittää asennuskehysten keskimmäisiin reikiin kattokiinnitystä varten (kuva 8). Raitisilmapuhaltimet on suojattava jäätymiseltä. Käytettäessä vettä lämmönsiirtoaineena on lämpöpatterin jäätymissuojaus välttämätön. Suojaus tapahtuu asentamalla patteriin jäätymisvahti (termostaatti), mieluiten anturi, suoraan lämpöpatterin paluuveteen. Kun lämpötila laskee alle ohjelmoidun arvon, anturi pysäyttää puhaltimen, sulkee ulkoilmaa vasten olevan sälepellin ja aikaansaa lämmönsiirtoaineen täyden virtauksen. Sähkökytkennät Moottorit kytketään sähköverkkoon voimassaolevien säännösten mukaan. Puhallin voidaan kytkeä erityyppisiin nopeudensäätimiin. Erillisissä ohjeissa on kaaviot kytkennöistä. Kun moottori on kytketty, tarkista pyörimissuunta. Katsottuna puhaltimen tulopuolelta: VL-4 ja -5 vastapäivään VL-6, -7 ja -8 myötäpäivään. Sekoitusosalla varustetun puhaltimen moottoriin pääsee käsiksi irrottamalla sulkusäleikön akselia Kuva 8 Kiinnitä koko yksikkö seinään ylempään asennuskulmaan ja kiinnitä ruuvit takaisin sekoitusosan alaosaan, alemman asennuskulman läpi. Liitä toisiinsa kytketyt kanavat sekoitusosan kanavayhteisiin porakärkiruuveilla. Paluuilmakanavan pitää olla tuettuna seinää vasten. Vesiputkiliitokset Putkissa on 1 1/4" putkikierteet (VLB-43 1/2" putkikierteet). Putkissa on veden virtaussuuntaa osoittavat nuolet. Lämmönsäätö ja jäätymissuoja Puhaltimien lämmönluovutusta voidaan säädellä muuttamalla puhaltimen kierrosnopeutta (katso kappale Sähkökytkennät) tai säätämällä tuloveden lämpötilaa. Paras tapa on varmistaa jatkuva veden virtaus lämmityspatterin läpi (kuva 9). Kuva 9 M = moottori SM = sälepeltimoottori P = pumppu K = takaiskuventtiili F = jäätymisvahti (termostaatti anturilla) MV = moottoriventtiili RT = huonetermostaatti V = sulkuventtiili VR = säätö- ja sulkuventtiili t = lämpömittari 4 VLA/VLB

5 vastaää tä oleva sivulevy. Säle peltimoottorilla on oma kytkentärasia suoraa kytkentää varten. Sähkökytkennät saa suorittaa vain luvallinen henkilö, ja ne tulee tehdä voimassaolevia määräyksiä noudattaen. 3. Huolto Mikäli kiertoilmakoje on asennettu ja kytketty oikein, se toimii luotettavasti ja pitkään. Seuraavia ohjeita on noudatettava: Mikäli kiertoilmakojeet irrotetaan tarkistuksen tai huollon yhteydessä, virta pitää katkaista joko manuaalisesti tai turvakytkimestä. Tarkastus Puhaltimet, ilman tulopuolen varusteita, voidaan tarkastaa suoraan. Puhaltimet, joissa on sekoitusosa, voidaan tarkastaa tulopuolelta poistamalla sivupystylevy sekoitusosasta sulkusäleikön akselia vastapäätä. Puhdistus Pölyn kertyminen puhaltimen sisäosiin vähentää suoritustehoa. Tästä syystä puhdistimen sisäosat on puhdistettava säännöllisin väliajoin. Puhaltimen kannatin, suojaverkko, lämmityspatteri ja sälepelti voidaan puhdistaa pölystä imuroimalla. Patterin otsapinta voidaan puhdistaa sen jälkeen, kun koko puhallinyksikkö kannattimineen on irrotettu (katso kappale Moottori). Etusäleikkö voidaan irrottaa painepuolelta. Raitisilmasäleikkö ja kiertoilmakanavan suojaverkko täytyy pitää puhtaana pölystä ja muusta liasta. Siipipyörä Ennen kuljetusta puhallinyksikkö on tasapainoitettu huolellisesti. Mikäli käytön aikana esiintyy tärinää, se johtuu normaalisti pölyn kertymisestä puhaltimen siipiin. Jos puhdistuksen jälkeenkin esiintyy tärinää, ota yhteys huoltomieheen välittömästi. Muutoin laakerit voivat vahingoittua. Moottori Moottori ja siipipyörä muodostavat yhden kokonaisuuden. Moottorin laakerit on voideltu käyttötuntia varten eikä niitä voi voidella uudelleen. Kun käyttötunnit ovat kuluneet loppuun, on laakerit vaihdettava. Asiantuntevan huoltomiehen on suoritettava laakereiden vaihto. Laakereiden vaihdon yhteydessä koko puhallinyksikkö kannattimineen on irrotettava. Tämän jälkeen kannatin on irrotettava puhaltimesta. Asennettaessa puhallinta takaisin on puhallin keskitettävä tarkasti paikoilleen siten, että välys siipipyörän ja kaavun välillä on yhtä suuri koko kehällä. Lämmityspatteri Lämmityspatteri koostuu alumiinilamelleista ja kupariputkista. Patteri on herkkä jäätymiselle. Mikäli puhallin joutuu alttiiksi jäätymiselle, on raitisilma-aukon jäätymisen estämisen lisäksi (katso kappale Asennus) tarpeen tyhjentää lämmityspatteri vedestä. Jos koje on asennettava paikkaan, jossa jäätymisvaara on suuri, on suositeltavaa käyttää pakkasnestettä veden seassa. Sälepelti Sälepellin toiminta on tarkistettava sopivin väliajoin. Suodatin Suodatin on tehty synteettisestä materiaalista ja se on puhdistettava säännöllisin väliajoin puhaltimen tehon ylläpitämiseksi. Puhdistaminen voidaan suorittaa imuroimalla suodatinmaton likaiselta puolelta, huuhtelemalla puhtaammalta puolelta tai pesemällä haaleassa (maks.40ºc) saippuavedessä. Suodatinmattoa voidaan pestä neljä kertaa, minkä jälkeen se on vaihdettava uuteen. Suodatinta puhdistettaessa tai vaihdettaessa vedä suodatinkasetti ulos siihen asennetusta kahvasta, puhdista suodatinmaton pidikkeet, jotka voidaan käyttää uudelleen, ja aseta suodatinmatto paikoilleen. Tilatessasi uutta suodatinmattoa muista ilmoittaa puhallintyyppi ja - koko, esimerkiksi VLA-. Suodattimen kunto on tarkistettava ensimmäisen kerran kaksi viikkoa puhaltimen käyttöönoton jälkeen ja sen jälkeen kerran kuukaudessa. Suositeltava suurin paine-ero yli suodatinmaton on 100 Pa. Muut komponentit Säätö-, ilmanvaihto-, vedenpoistoja muut komponentit, joita puhaltimen normaaliin toimintaan tarvitaan, on säännöllisesti tarkastettava ja huollettava ohjeiden mukaan. VLA/VLB 5

6 4. Sähkötekniset tiedot: Moottorit 1 x 230 V - 50 Hz Teho kw Käyttöeristys: Luokka B * Sisäänrakennettu lämpösuoja. Ei voida kytkeä erillisiin liittimiin. ** Sisäänrakennettu lämpösuoja. Valmiiksi kytkettynä erillisiin liittimiin moottorin kytkentärasiassa ja kytkettynä sarjaan moottorin syöttökaapelin kanssa. 3 x 230/400 V - 50 Hz Teho kw 3 x 400 V /Y - 50 Hz Kierrosluku 1/min. Nimellisvirta A Käynnistysvirta Maks. A Kotelointik VL-4* 0, ,75 30 IP44 VL-5* 0, ,80 - IP44 VL-6** 0, ,90 5,2 IP54 VL-7** 0, ,70 7,0 IP54 VL-8** 0, ,50 7,0 IP54 Kierrosluku 1/min Nimellisvirta A Käynnistysvirta Maks. A Kotelointik VL-4 0, ,45/0,26 - IP44 VL-5 0, ,7/0,4 - IP44 Teho kw Kierrosluku 1/min Nimellisvirta A Käynnistysvirta Maks. A Kotelointik VL-6 0,43/0, /1070 0,86/0,58 3,10/1,80 IP54 VL-7 0,39/0,20 860/500 0,84/0,44 1,85/0, IP54 VL-8 0,42/0,27 870/0 0,89/0,51 3,11/1,00 IP54 Säätimet NV33, NV15, NV225 ja NV228 (Katso kuva 10) Moottorin kierrosluvun portaattomaan, manuaaliseen säätämiseen. sisältää katkaisijan NV33: suurin kuormitus 1.5 A hidastetulla 1.5 A-varokkeella NV15: suurin kuormitus 3.5 A hidastetulla 3.5 A-varokkeella NV225: suurin kuormitus 5 A hidastetulla 5 A-varokkeella NV228: suurin kuormitus 8 A hidastetulla 8 A-varokkeella sisäänrakennetulla merkkivalolla ulkopuoliseen asennukseen kotelointi: IP22 kaavio kytkennöistä ilmenee säädinkaaviosta. Sähköinen ohjaus - Kytkentäkaaviot Yksivaihemoottorit Moottorit kytketään jännitteensäätimen kautta. Kytkentäalusta on kaavioissa merkitty kuten annetuissa säätimissä. Muita samalla toiminnolla varustettuja säädintyyppejä voidaan myös käyttää. Useita moottoreita voidaan kytkeä rinnan samaan säätimeen. Kuva 10 Taulukko yksivaihemoottoreiden säätimistä NV33 NV15 NV225 NV228 LST 1s LST 2pgr Portaaton säädin katkaisijalla Viisiportainen muuntaja Automaattinen portaaton säädin ajastimella 1 x 230 V 1 x 230 V 1 x 230 V * Suositeltavaa ainoastaan VLA/VLB -4 ja -5. Käyttö muihin kokoihin, mikäli äänivaatimuksia ei ole. 1,5 A* 3,5 A* 5,0 A* 8,0 A* 1,5 A 2,5 A 5,0 A 9,0 A 6,0 A* 10,0 A* 5-postainen muuntaja (Kuva 10 ja 11) IP 32 Sisältää kytkimen Sisäänrakennetulla merkkivalolla Itsepalautuva lämpösuojaus Dim NV314 h mm b mm d mm 1,5 A ,5 A ,0 A ,0 A VLA/VLB

7 1,5A/2,5A/5,0A M: 230V pos.1-5 9,0A M: 230V pos.1-5 Kuva 11 ➀ ➁ ➂ ➀ ➁ ➂ Kuva 12 ➀ Ruskea ➁ Vaaleansininen ➂ Moottoriin Automaattiset, portaattomat jännitesäätimet LST 1s ja LST 2pgr (Katso kuva 12) Lämpötilan ohjaama kierrosluvun säätö lämpötila-anturin signaalien mukaan. Sisältää lämpötila-anturin ja 1,5 m anturikaapelia Vaihtoehto: huoneanturi RF 1 (etäisasennus) Käynnin ja säädön merkkivalot LST 2pgr sisältää useita toimintoja, kuten aikakytkimen lämpötilan laskemiseksi yöksi LST 1s: suurin kuormitus 6 A hidastetulla 6 A -varokkeella LST 2pgr: suurin kuormitus 10 A hidastetulla 10 A-varokkeella Ulkopuoliseen asennukseen Kotelointi: IP55. ➀ Ruskea ➁ Vaaleansininen ➂ Moottoriin Kytkentäalustat 4 ja 5: Ulosmenevä signaali 0-10 V DC (esimerkiksi peltimoottorin ohjaukseen) Moottorin minimi = 0 V DC Moottorin maksimi = 10 V DC Kolmivaiheisten moottorien säätö (Katso kuva 13) Puhaltimet VL-4 ja VL-5 Moottorit 230/400 V toimitetaan kytkettyinä 400 V varten. 230 V varten on kytkentärasian johdot kytkettävä uudelleen. Moottoreissa ei ole sisäänrakennettua lämpösuojaa ja ne pitää suojata tavallisen lämpöreleen kautta. Kierroslukua voidaan säätää kolmivaiheisen muuntajan tai tyristorisäädön avulla. Puhaltimet VL-6, VL-7 ja VL-8 Moottorit 3 x 400 V varten on varustettu lämpösuojauksella erillisessä kaapelissa, joka on kytketty kontaktorin kelaan. Vaihtokytkentä kahden nopeuden välillä tapahtuu /Ykytkennän avulla. ➀ Ruskea ➁ Vaaleansininen ➆ ➀ ➁ ➅ TK ➄ L1 L2 L3 Kuva 13 ➂ Keltainen/vihreä ➃ Musta ➄ Moottoriin ➅ Kaapeli, pieni nopeus ➆ Kaapeli, suuri nopeus VLA/VLB 7 ➂ ➃ PE

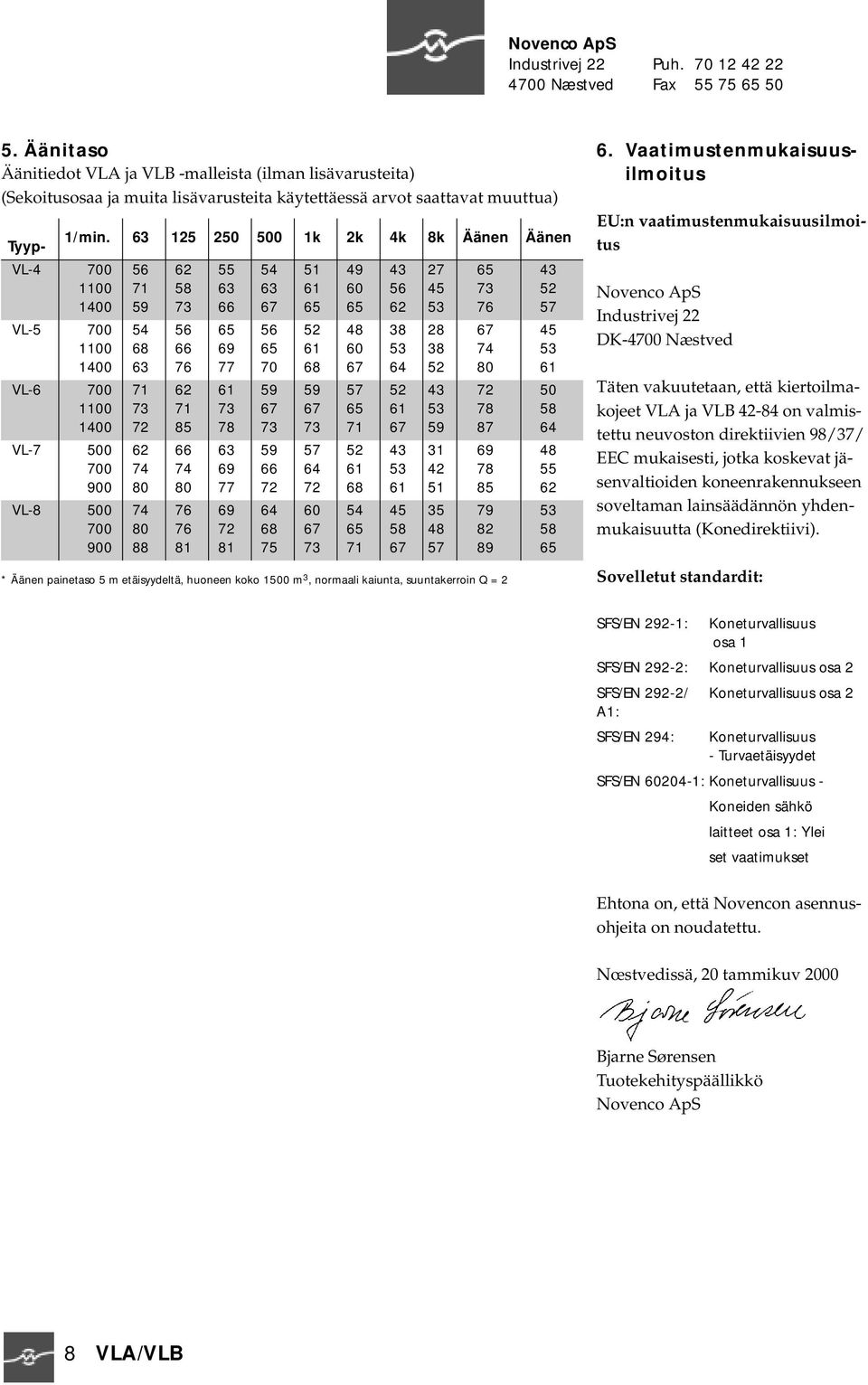

8 Novenco ApS Industrivej 22 Puh Næstved Fax Äänitaso Äänitiedot VLA ja VLB -malleista (ilman lisävarusteita) (Sekoitusosaa ja muita lisävarusteita käytettäessä arvot saattavat muuttua) Tyyp- VL VL VL VL VL /min k 2k 4k 8k Äänen Äänen * Äänen painetaso 5 m etäisyydeltä, huoneen koko 1500 m 3, normaali kaiunta, suuntakerroin Q = Vaatimustenmukaisuusilmoitus EU:n vaatimustenmukaisuusilmoitus Novenco ApS Industrivej 22 DK-4700 Næstved Täten vakuutetaan, että kiertoilmakojeet VLA ja VLB on valmistettu neuvoston direktiivien 98/37/ EEC mukaisesti, jotka koskevat jäsenvaltioiden koneenrakennukseen soveltaman lainsäädännön yhdenmukaisuutta (Konedirektiivi). Sovelletut standardit: SFS/EN 292-1: Koneturvallisuus osa 1 SFS/EN 292-2: Koneturvallisuus osa 2 SFS/EN 292-2/ Koneturvallisuus osa 2 A1: SFS/EN 294: Koneturvallisuus - Turvaetäisyydet SFS/EN : Koneturvallisuus - Koneiden sähkö laitteet osa 1: Ylei set vaatimukset Ehtona on, että Novencon asennusohjeita on noudatettu. Nœstvedissä, 20 tammikuv 2000 Bjarne Sørensen Tuotekehityspäällikkö Novenco ApS 8 VLA/VLB
