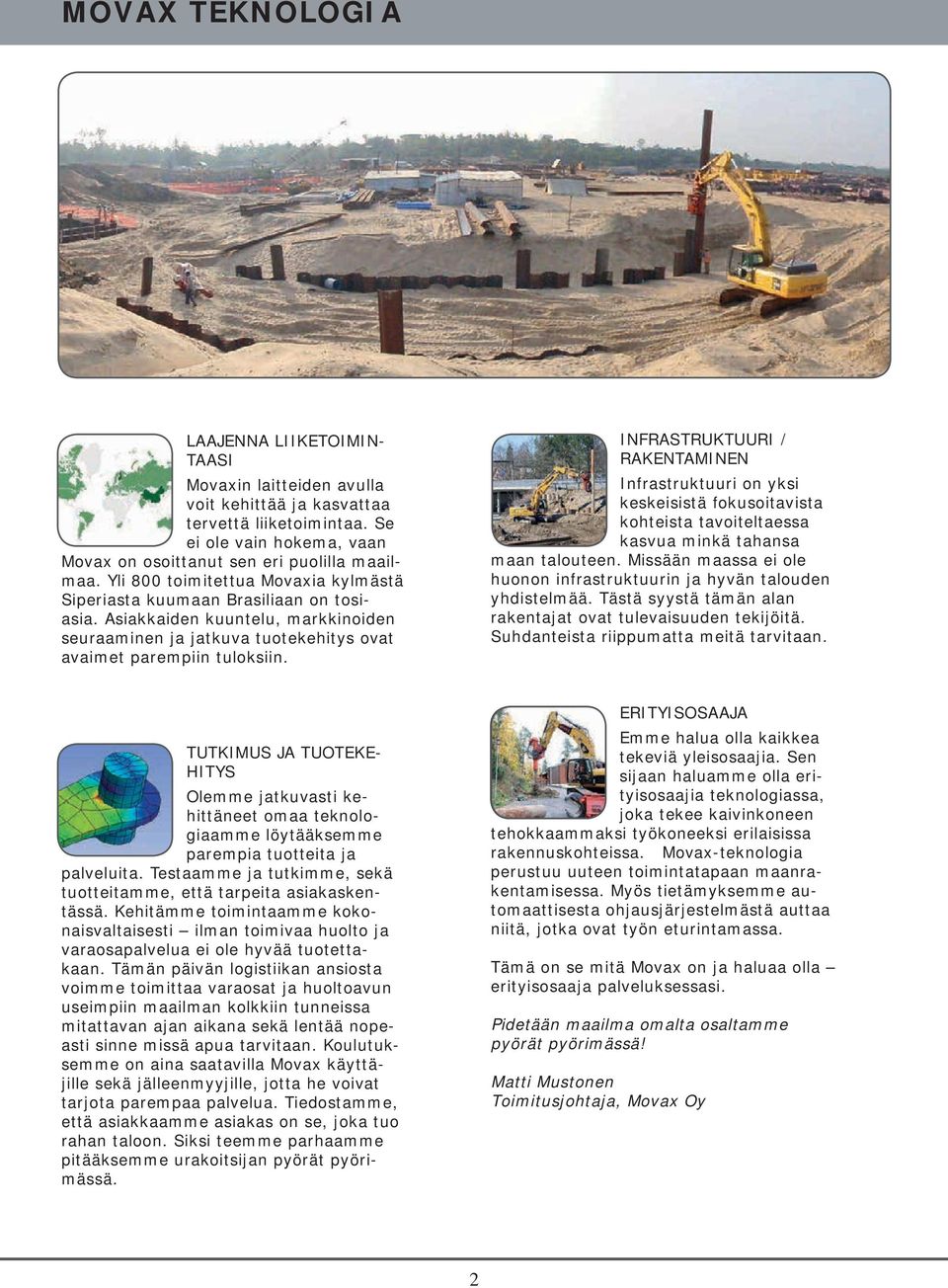

2 MOVAX TEKNOLOGIA LAAJENNA LIIKETOIMIN- TAASI Movaxin laitteiden avulla voit kehittää ja kasvattaa tervettä liiketoimintaa. Se ei ole vain hokema, vaan Movax on osoittanut sen eri puolilla maailmaa. Yli 800 toimitettua Movaxia kylmästä Siperiasta kuumaan Brasiliaan on tosiasia. Asiakkaiden kuuntelu, markkinoiden seuraaminen ja jatkuva tuotekehitys ovat avaimet parempiin tuloksiin. INFRASTRUKTUURI / RAKENTAMINEN Infrastruktuuri on yksi keskeisistä fokusoitavista kohteista tavoiteltaessa kasvua minkä tahansa maan talouteen. Missään maassa ei ole huonon infrastruktuurin ja hyvän talouden yhdistelmää. Tästä syystä tämän alan rakentajat ovat tulevaisuuden tekijöitä. Suhdanteista riippumatta meitä tarvitaan. TUTKIMUS JA TUOTEKE- HITYS Olemme jatkuvasti kehittäneet omaa teknologiaamme löytääksemme parempia tuotteita ja palveluita. Testaamme ja tutkimme, sekä tuotteitamme, että tarpeita asiakaskentässä. Kehitämme toimintaamme kokonaisvaltaisesti ilman toimivaa huolto ja varaosapalvelua ei ole hyvää tuotettakaan. Tämän päivän logistiikan ansiosta voimme toimittaa varaosat ja huoltoavun useimpiin maailman kolkkiin tunneissa mitattavan ajan aikana sekä lentää nopeasti sinne missä apua tarvitaan. Koulutuksemme on aina saatavilla Movax käyttäjille sekä jälleenmyyjille, jotta he voivat tarjota parempaa palvelua. Tiedostamme, että asiakkaamme asiakas on se, joka tuo rahan taloon. Siksi teemme parhaamme pitääksemme urakoitsijan pyörät pyörimässä. ERITYISOSAAJA Emme halua olla kaikkea tekeviä yleisosaajia. Sen sijaan haluamme olla erityisosaajia teknologiassa, joka tekee kaivinkoneen tehokkaammaksi työkoneeksi erilaisissa rakennuskohteissa. Movax-teknologia perustuu uuteen toimintatapaan maanrakentamisessa. Myös tietämyksemme automaattisesta ohjausjärjestelmästä auttaa niitä, jotka ovat työn eturintamassa. Tämä on se mitä Movax on ja haluaa olla erityisosaaja palveluksessasi. Pidetään maailma omalta osaltamme pyörät pyörimässä! Matti Mustonen Toimitusjohtaja, Movax Oy 2

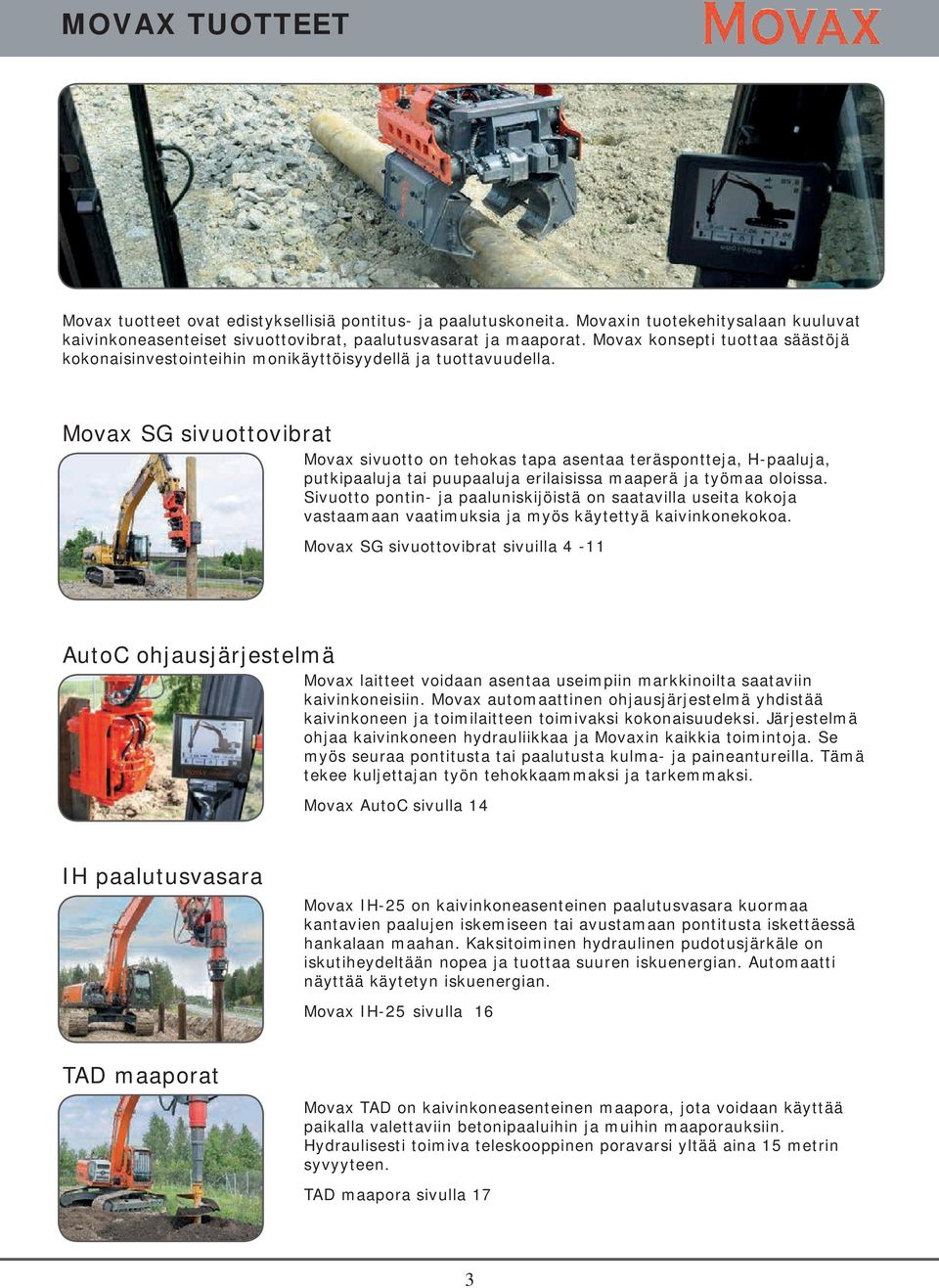

3 MOVAX TUOTTEET Movax tuotteet ovat edistyksellisiä pontitus- ja paalutuskoneita. Movaxin tuotekehitysalaan kuuluvat kaivinkoneasenteiset sivuottovibrat, paalutusvasarat ja maaporat. Movax konsepti tuottaa säästöjä kokonaisinvestointeihin monikäyttöisyydellä ja tuottavuudella. Movax SG sivuottovibrat Movax sivuotto on tehokas tapa asentaa teräspontteja, H-paaluja, putkipaaluja tai puupaaluja erilaisissa maaperä ja työmaa oloissa. Sivuotto pontin- ja paaluniskijöistä on saatavilla useita kokoja vastaamaan vaatimuksia ja myös käytettyä kaivinkonekokoa. Movax SG sivuottovibrat sivuilla 4-11 AutoC ohjausjärjestelmä Movax laitteet voidaan asentaa useimpiin markkinoilta saataviin kaivinkoneisiin. Movax automaattinen ohjausjärjestelmä yhdistää kaivinkoneen ja toimilaitteen toimivaksi kokonaisuudeksi. Järjestelmä ohjaa kaivinkoneen hydrauliikkaa ja Movaxin kaikkia toimintoja. Se myös seuraa pontitusta tai paalutusta kulma- ja paineantureilla. Tämä tekee kuljettajan työn tehokkaammaksi ja tarkemmaksi. Movax AutoC sivulla 14 IH paalutusvasara Movax IH-25 on kaivinkoneasenteinen paalutusvasara kuormaa kantavien paalujen iskemiseen tai avustamaan pontitusta iskettäessä hankalaan maahan. Kaksitoiminen hydraulinen pudotusjärkäle on iskutiheydeltään nopea ja tuottaa suuren iskuenergian. Automaatti näyttää käytetyn iskuenergian. Movax IH-25 sivulla 16 TAD maaporat Movax TAD on kaivinkoneasenteinen maapora, jota voidaan käyttää paikalla valettaviin betonipaaluihin ja muihin maaporauksiin. Hydraulisesti toimiva teleskooppinen poravarsi yltää aina 15 metrin syvyyteen. TAD maapora sivulla 17 3

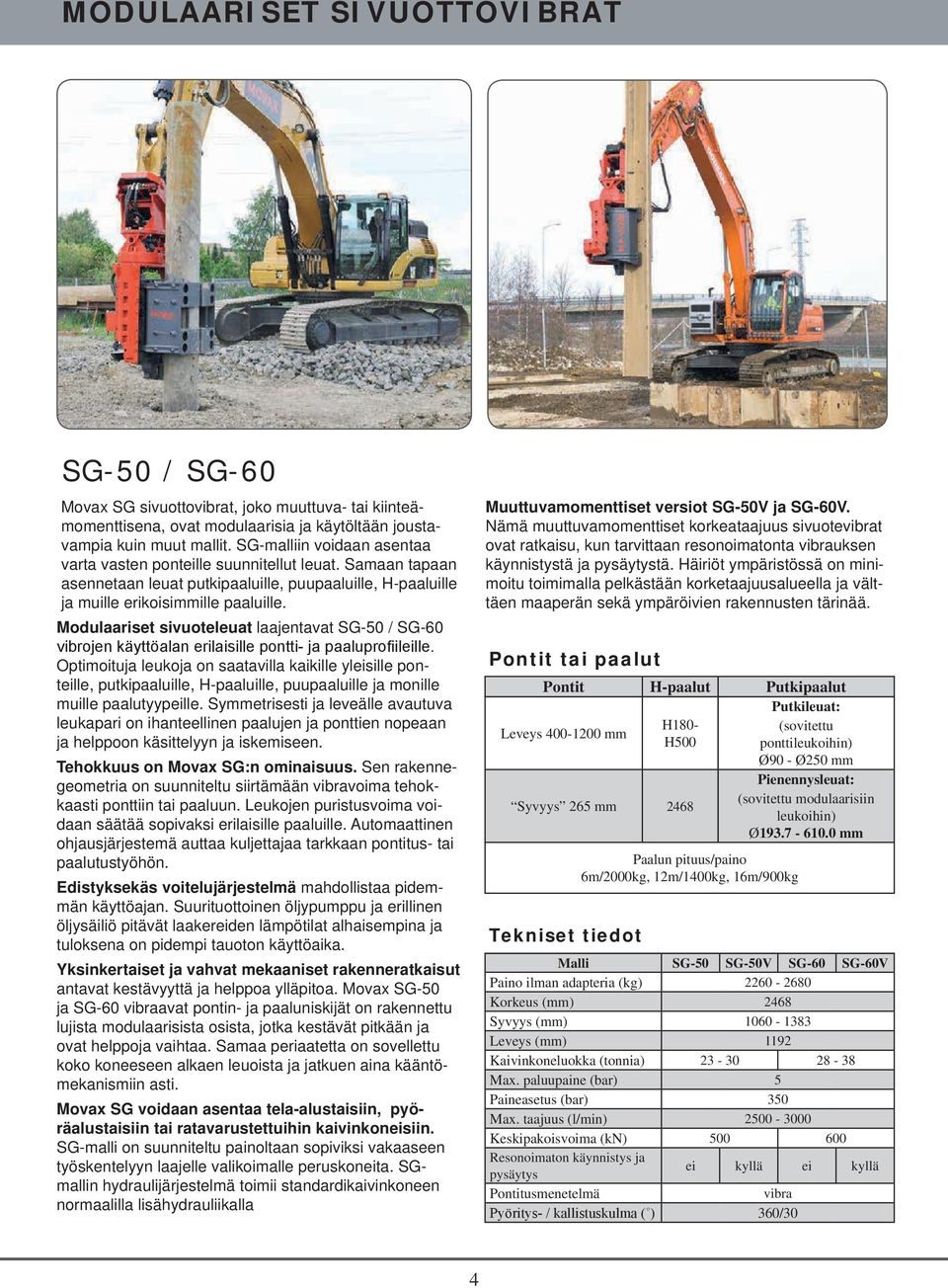

4 MODULAARISET SIVUOTTOVIBRAT SG-50 / SG-60 Movax SG sivuottovibrat, joko muuttuva- tai kiinteämomenttisena, ovat modulaarisia ja käytöltään joustavampia kuin muut mallit. SG-malliin voidaan asentaa varta vasten ponteille suunnitellut leuat. Samaan tapaan asennetaan leuat putkipaaluille, puupaaluille, H-paaluille ja muille erikoisimmille paaluille. Modulaariset sivuoteleuat laajentavat SG-50 / SG-60 vibrojen käyttöalan erilaisille pontti- ja paaluprofiileille. Optimoituja leukoja on saatavilla kaikille yleisille ponteille, putkipaaluille, H-paaluille, puupaaluille ja monille muille paalutyypeille. Symmetrisesti ja leveälle avautuva leukapari on ihanteellinen paalujen ja ponttien nopeaan ja helppoon käsittelyyn ja iskemiseen. Tehokkuus on Movax SG:n ominaisuus. Sen rakennegeometria on suunniteltu siirtämään vibravoima tehokkaasti ponttiin tai paaluun. Leukojen puristusvoima voidaan säätää sopivaksi erilaisille paaluille. Automaattinen ohjausjärjestemä auttaa kuljettajaa tarkkaan pontitus- tai paalutustyöhön. Edistyksekäs voitelujärjestelmä mahdollistaa pidemmän käyttöajan. Suurituottoinen öljypumppu ja erillinen öljysäiliö pitävät laakereiden lämpötilat alhaisempina ja tuloksena on pidempi tauoton käyttöaika. Yksinkertaiset ja vahvat mekaaniset rakenneratkaisut antavat kestävyyttä ja helppoa ylläpitoa. Movax SG-50 ja SG-60 vibraavat pontin- ja paaluniskijät on rakennettu lujista modulaarisista osista, jotka kestävät pitkään ja ovat helppoja vaihtaa. Samaa periaatetta on sovellettu koko koneeseen alkaen leuoista ja jatkuen aina kääntömekanismiin asti. Movax SG voidaan asentaa tela-alustaisiin, pyöräalustaisiin tai ratavarustettuihin kaivinkoneisiin. SG-malli on suunniteltu painoltaan sopiviksi vakaaseen työskentelyyn laajelle valikoimalle peruskoneita. SGmallin hydraulijärjestelmä toimii standardikaivinkoneen normaalilla lisähydrauliikalla Muuttuvamomenttiset versiot SG-50V ja SG-60V. Nämä muuttuvamomenttiset korkeataajuus sivuotevibrat ovat ratkaisu, kun tarvittaan resonoimatonta vibrauksen käynnistystä ja pysäytystä. Häiriöt ympäristössä on minimoitu toimimalla pelkästään korketaajuusalueella ja välttäen maaperän sekä ympäröivien rakennusten tärinää. Pontit tai paalut Pontit H-paalut Putkipaalut Leveys mm Tekniset tiedot H180- H500 Syvyys 265 mm 2468 Paalun pituus/paino 6m/2000kg, 12m/1400kg, 16m/900kg Putkileuat: (sovitettu ponttileukoihin) Ø90 - Ø250 mm Pienennysleuat: (sovitettu modulaarisiin leukoihin) Ø mm Malli SG-50 SG-50V SG-60 SG-60V Paino ilman adapteria (kg) Korkeus (mm) 2468 Syvyys (mm) Leveys (mm) 1192 Kaivinkoneluokka (tonnia) Max. paluupaine (bar) 5 Paineasetus (bar) 350 Max. taajuus (l/min) Keskipakoisvoima (kn) Resonoimaton käynnistys ja pysäytys ei kyllä ei kyllä Pontitusmenetelmä vibra Pyöritys- / kallistuskulma ( ) 360/30 4

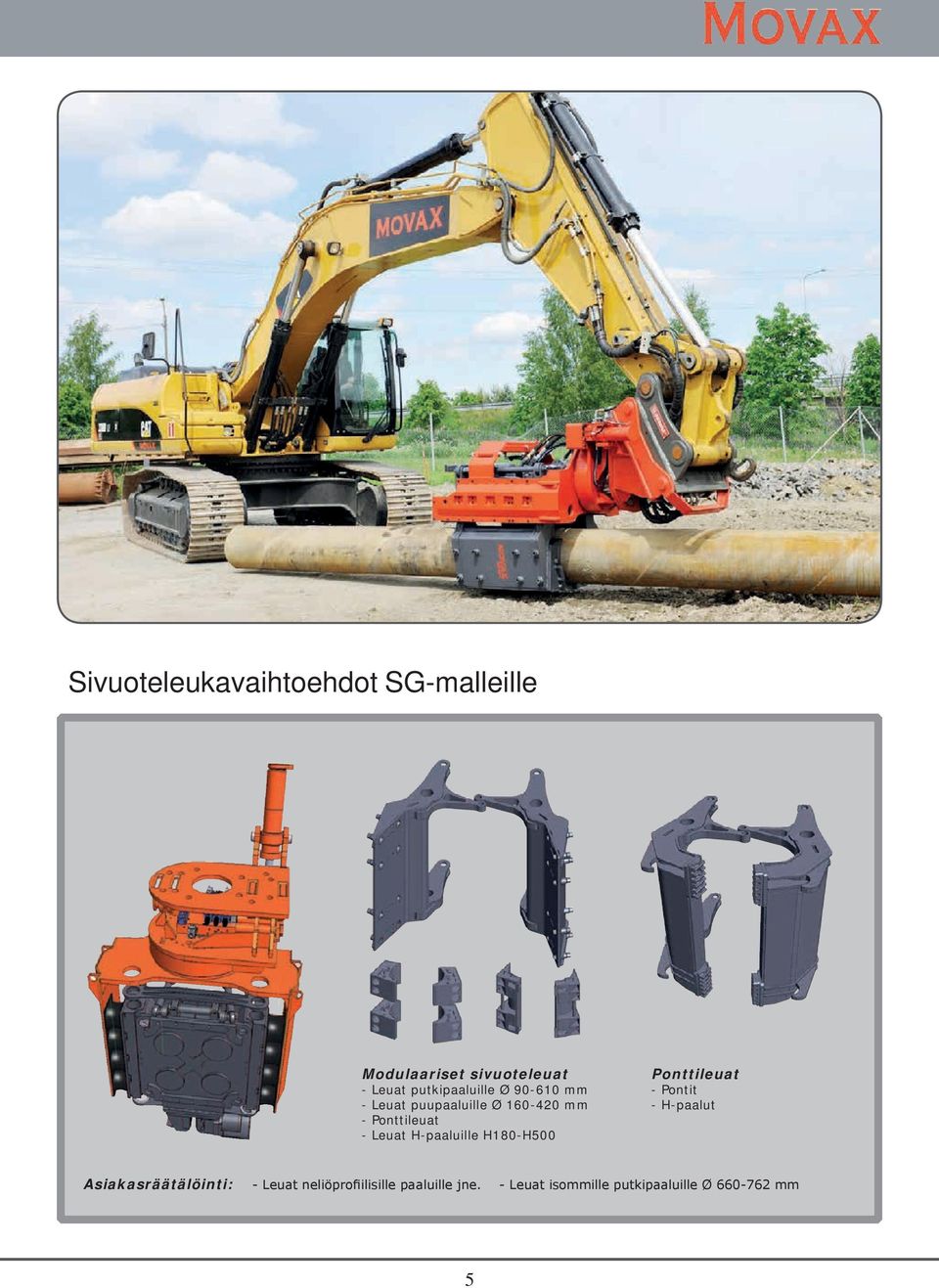

5 Sivuoteleukavaihtoehdot SG-malleille Modulaariset sivuoteleuat - Leuat putkipaaluille Ø mm - Leuat puupaaluille Ø mm - Ponttileuat - Leuat H-paaluille H180-H500 Ponttileuat - Pontit - H-paalut Asiakasräätälöinti: - Leuat neliöprofiilisille paaluille jne. - Leuat isommille putkipaaluille Ø mm 5

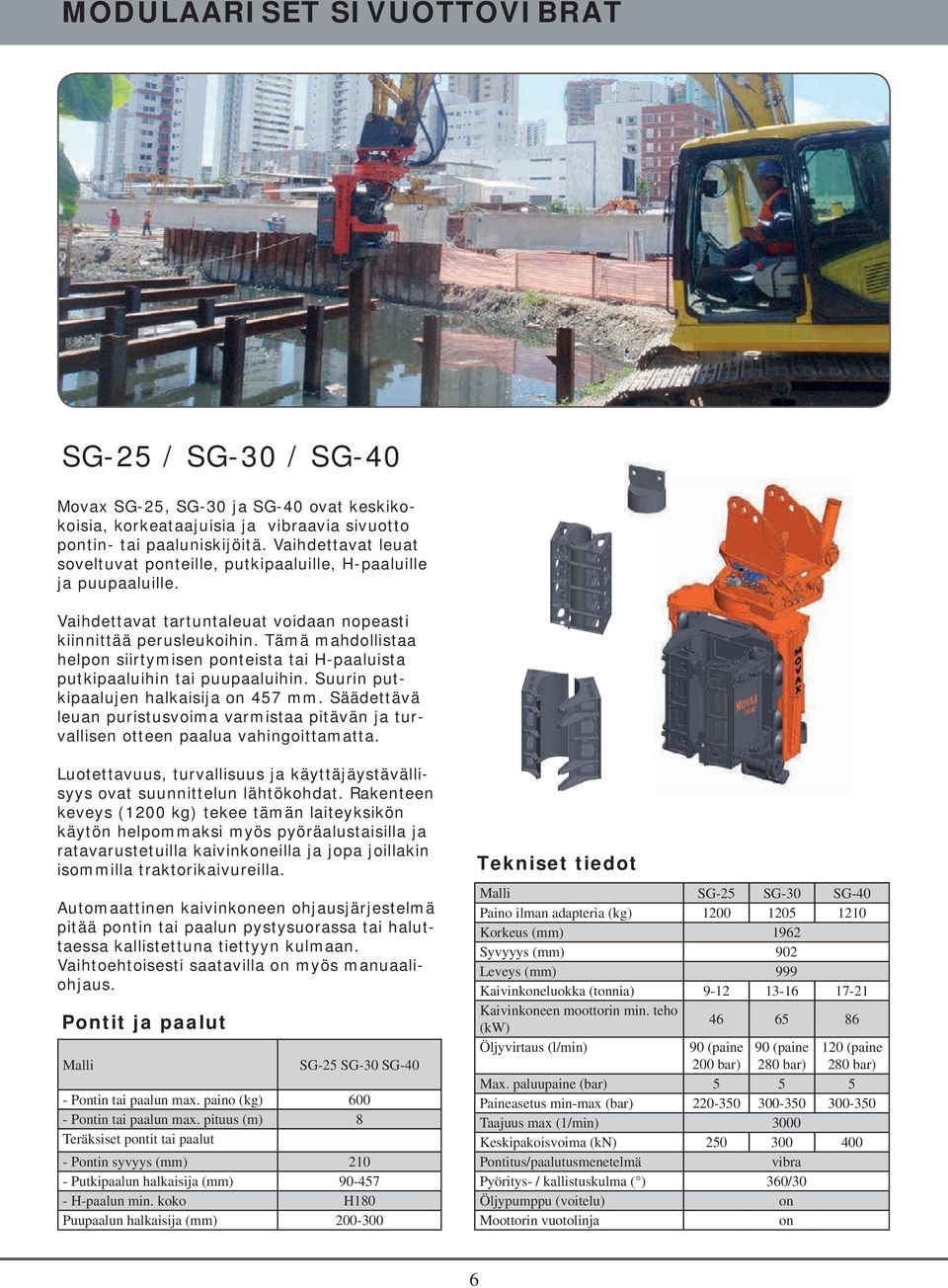

6 MODULAARISET SIVUOTTOVIBRAT SG-25 / SG-30 / SG-40 Movax SG-25, SG-30 ja SG-40 ovat keskikokoisia, korkeataajuisia ja vibraavia sivuotto pontin- tai paaluniskijöitä. Vaihdettavat leuat soveltuvat ponteille, putkipaaluille, H-paaluille ja puupaaluille. Vaihdettavat tartuntaleuat voidaan nopeasti kiinnittää perusleukoihin. Tämä mahdollistaa helpon siirtymisen ponteista tai H-paaluista putkipaaluihin tai puupaaluihin. Suurin putkipaalujen halkaisija on 457 mm. Säädettävä leuan puristusvoima varmistaa pitävän ja turvallisen otteen paalua vahingoittamatta. Luotettavuus, turvallisuus ja käyttäjäystävällisyys ovat suunnittelun lähtökohdat. Rakenteen keveys (1200 kg) tekee tämän laiteyksikön käytön helpommaksi myös pyöräalustaisilla ja ratavarustetuilla kaivinkoneilla ja jopa joillakin isommilla traktorikaivureilla. Automaattinen kaivinkoneen ohjausjärjestelmä pitää pontin tai paalun pystysuorassa tai haluttaessa kallistettuna tiettyyn kulmaan. Vaihtoehtoisesti saatavilla on myös manuaaliohjaus. Pontit ja paalut Malli SG-25 SG-30 SG-40 - Pontin tai paalun max. paino (kg) Pontin tai paalun max. pituus (m) 8 Teräksiset pontit tai paalut - Pontin syvyys (mm) Putkipaalun halkaisija (mm) H-paalun min. koko H180 Puupaalun halkaisija (mm) Tekniset tiedot Malli SG-25 SG-30 SG-40 Paino ilman adapteria (kg) Korkeus (mm) 1962 Syvyyys (mm) 902 Leveys (mm) 999 Kaivinkoneluokka (tonnia) Kaivinkoneen moottorin min. teho (kw) Öljyvirtaus (l/min) 90 (paine 200 bar) 90 (paine 280 bar) 120 (paine 280 bar) Max. paluupaine (bar) Paineasetus min-max (bar) Taajuus max (1/min) 3000 Keskipakoisvoima (kn) Pontitus/paalutusmenetelmä vibra Pyöritys- / kallistuskulma ( ) 360/30 Öljypumppu (voitelu) on Moottorin vuotolinja on 6

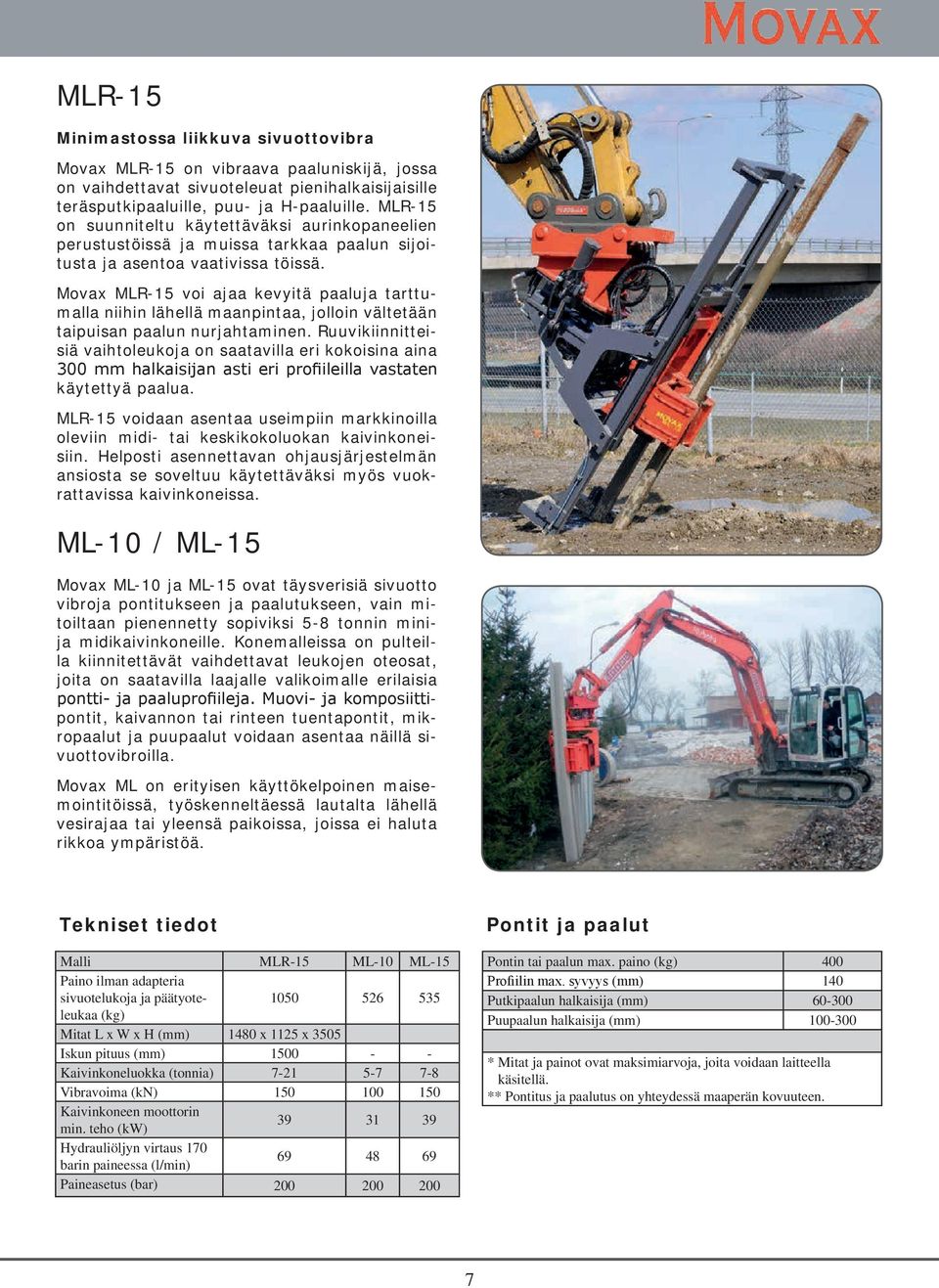

7 MLR-15 Minimastossa liikkuva sivuottovibra Movax MLR-15 on vibraava paaluniskijä, jossa on vaihdettavat sivuoteleuat pienihalkaisijaisille teräsputkipaaluille, puu- ja H-paaluille. MLR-15 on suunniteltu käytettäväksi aurinkopaneelien perustustöissä ja muissa tarkkaa paalun sijoitusta ja asentoa vaativissa töissä. Movax MLR-15 voi ajaa kevyitä paaluja tarttumalla niihin lähellä maanpintaa, jolloin vältetään taipuisan paalun nurjahtaminen. Ruuvikiinnitteisiä vaihtoleukoja on saatavilla eri kokoisina aina 300 mm halkaisijan asti eri profiileilla vastaten käytettyä paalua. MLR-15 voidaan asentaa useimpiin markkinoilla oleviin midi- tai keskikokoluokan kaivinkoneisiin. Helposti asennettavan ohjausjärjestelmän ansiosta se soveltuu käytettäväksi myös vuokrattavissa kaivinkoneissa. ML-10 / ML-15 Movax ML-10 ja ML-15 ovat täysverisiä sivuotto vibroja pontitukseen ja paalutukseen, vain mitoiltaan pienennetty sopiviksi 5-8 tonnin minija midikaivinkoneille. Konemalleissa on pulteilla kiinnitettävät vaihdettavat leukojen oteosat, joita on saatavilla laajalle valikoimalle erilaisia pontti- ja paaluprofiileja. Muovi- ja komposiittipontit, kaivannon tai rinteen tuentapontit, mikropaalut ja puupaalut voidaan asentaa näillä sivuottovibroilla. Movax ML on erityisen käyttökelpoinen maisemointitöissä, työskenneltäessä lautalta lähellä vesirajaa tai yleensä paikoissa, joissa ei haluta rikkoa ympäristöä. Tekniset tiedot Malli MLR-15 ML-10 ML-15 Paino ilman adapteria sivuotelukoja ja päätyoteleukaa (kg) Mitat L x W x H (mm) 1480 x 1125 x 3505 Iskun pituus (mm) Kaivinkoneluokka (tonnia) Vibravoima (kn) Kaivinkoneen moottorin min. teho (kw) Hydrauliöljyn virtaus 170 barin paineessa (l/min) Paineasetus (bar) Pontit ja paalut Pontin tai paalun max. paino (kg) 400 Profiilin max. syvyys (mm) 140 Putkipaalun halkaisija (mm) Puupaalun halkaisija (mm) * Mitat ja painot ovat maksimiarvoja, joita voidaan laitteella käsitellä. ** Pontitus ja paalutus on yhteydessä maaperän kovuuteen. 7

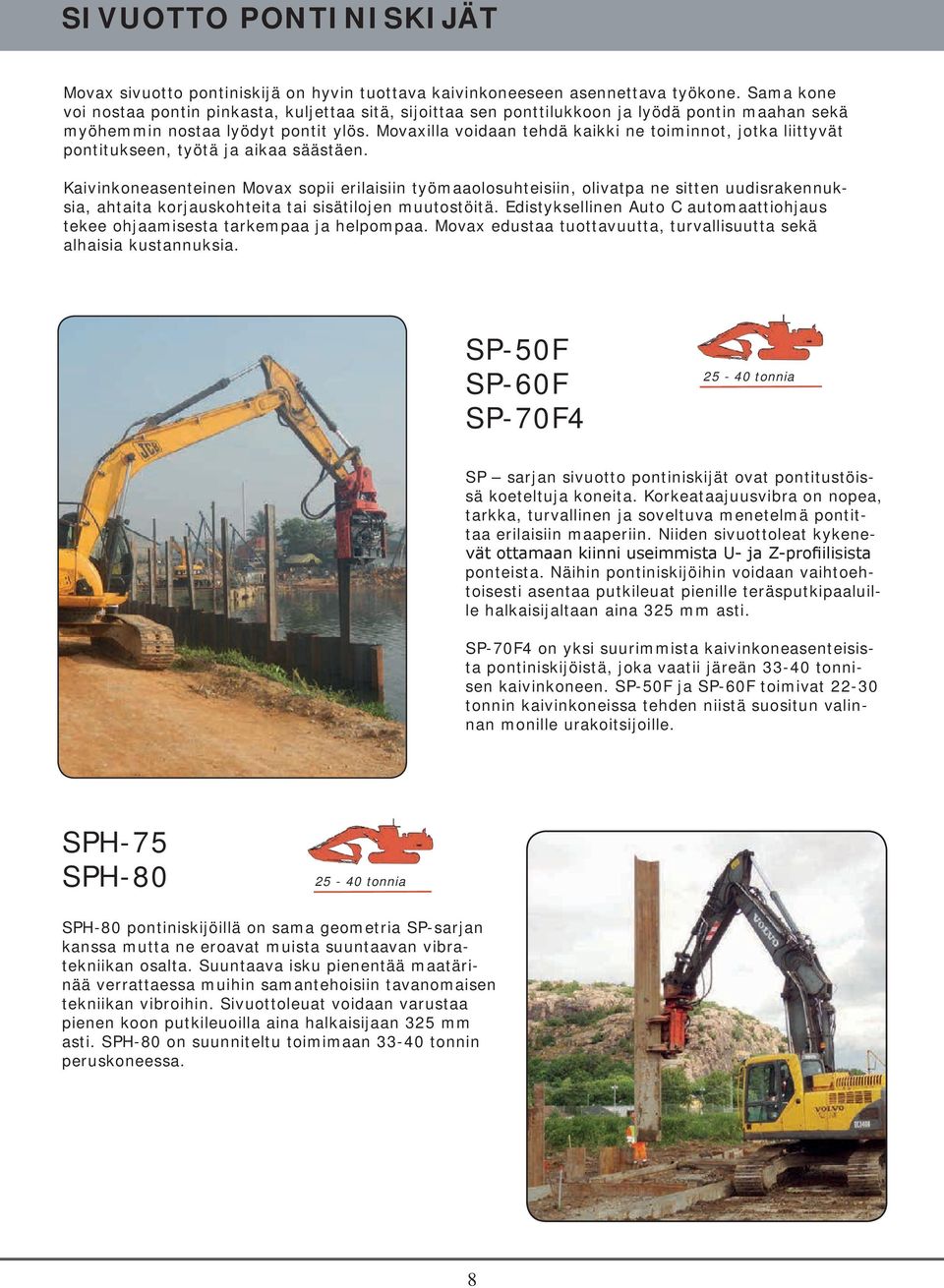

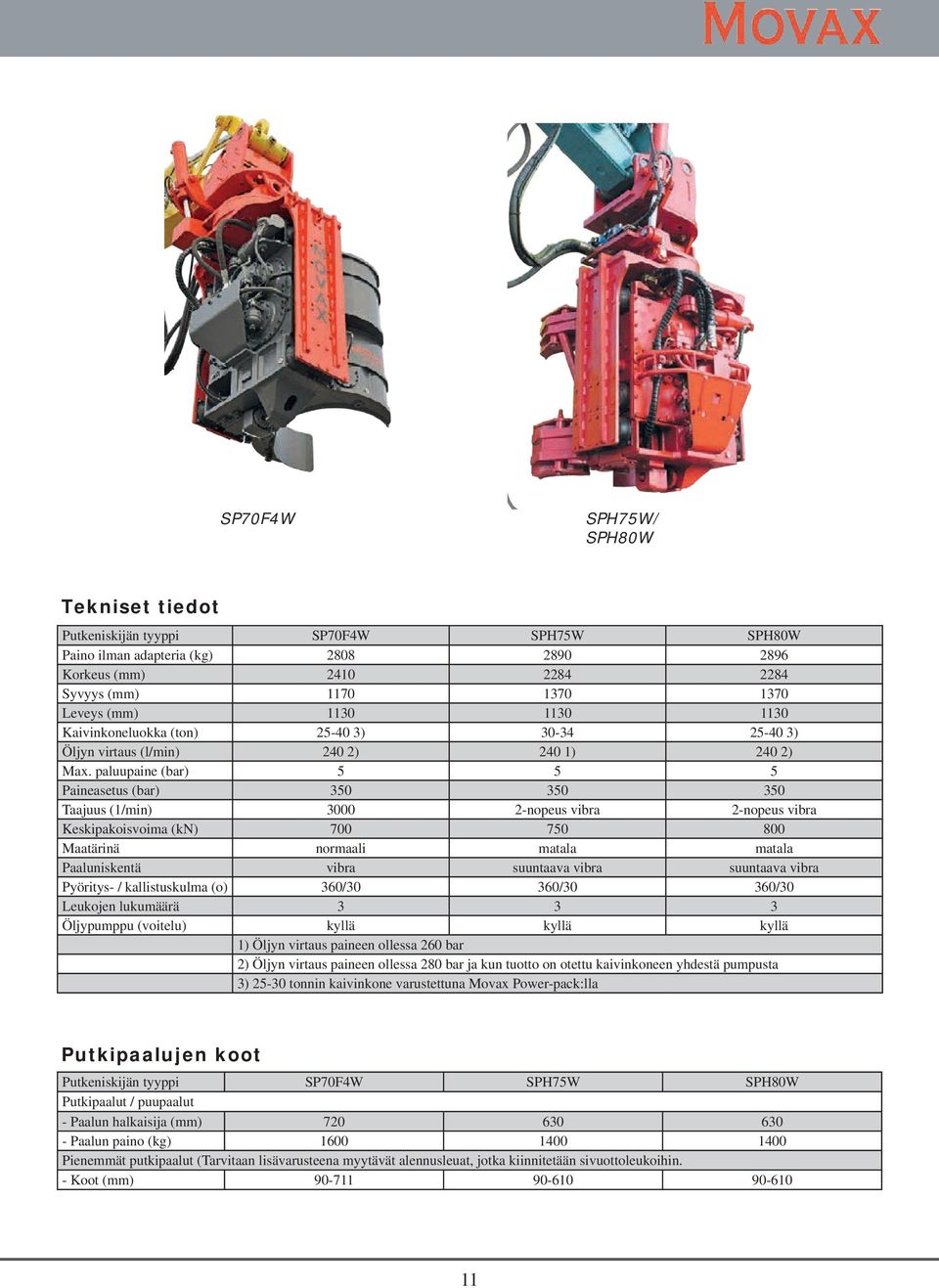

8 SIVUOTTO PONTINISKIJÄT Movax sivuotto pontiniskijä on hyvin tuottava kaivinkoneeseen asennettava työkone. Sama kone voi nostaa pontin pinkasta, kuljettaa sitä, sijoittaa sen ponttilukkoon ja lyödä pontin maahan sekä myöhemmin nostaa lyödyt pontit ylös. Movaxilla voidaan tehdä kaikki ne toiminnot, jotka liittyvät pontitukseen, työtä ja aikaa säästäen. Kaivinkoneasenteinen Movax sopii erilaisiin työmaaolosuhteisiin, olivatpa ne sitten uudisrakennuksia, ahtaita korjauskohteita tai sisätilojen muutostöitä. Edistyksellinen Auto C automaattiohjaus tekee ohjaamisesta tarkempaa ja helpompaa. Movax edustaa tuottavuutta, turvallisuutta sekä alhaisia kustannuksia. SP-50F SP-60F SP-70F tonnia SP sarjan sivuotto pontiniskijät ovat pontitustöissä koeteltuja koneita. Korkeataajuusvibra on nopea, tarkka, turvallinen ja soveltuva menetelmä pontittaa erilaisiin maaperiin. Niiden sivuottoleat kykenevät ottamaan kiinni useimmista U- ja Z-profiilisista ponteista. Näihin pontiniskijöihin voidaan vaihtoehtoisesti asentaa putkileuat pienille teräsputkipaaluille halkaisijaltaan aina 325 mm asti. SP-70F4 on yksi suurimmista kaivinkoneasenteisista pontiniskijöistä, joka vaatii järeän tonnisen kaivinkoneen. SP-50F ja SP-60F toimivat tonnin kaivinkoneissa tehden niistä suositun valinnan monille urakoitsijoille. SPH-75 SPH tonnia SPH-80 pontiniskijöillä on sama geometria SP-sarjan kanssa mutta ne eroavat muista suuntaavan vibratekniikan osalta. Suuntaava isku pienentää maatärinää verrattaessa muihin samantehoisiin tavanomaisen tekniikan vibroihin. Sivuottoleuat voidaan varustaa pienen koon putkileuoilla aina halkaisijaan 325 mm asti. SPH-80 on suunniteltu toimimaan tonnin peruskoneessa. 8

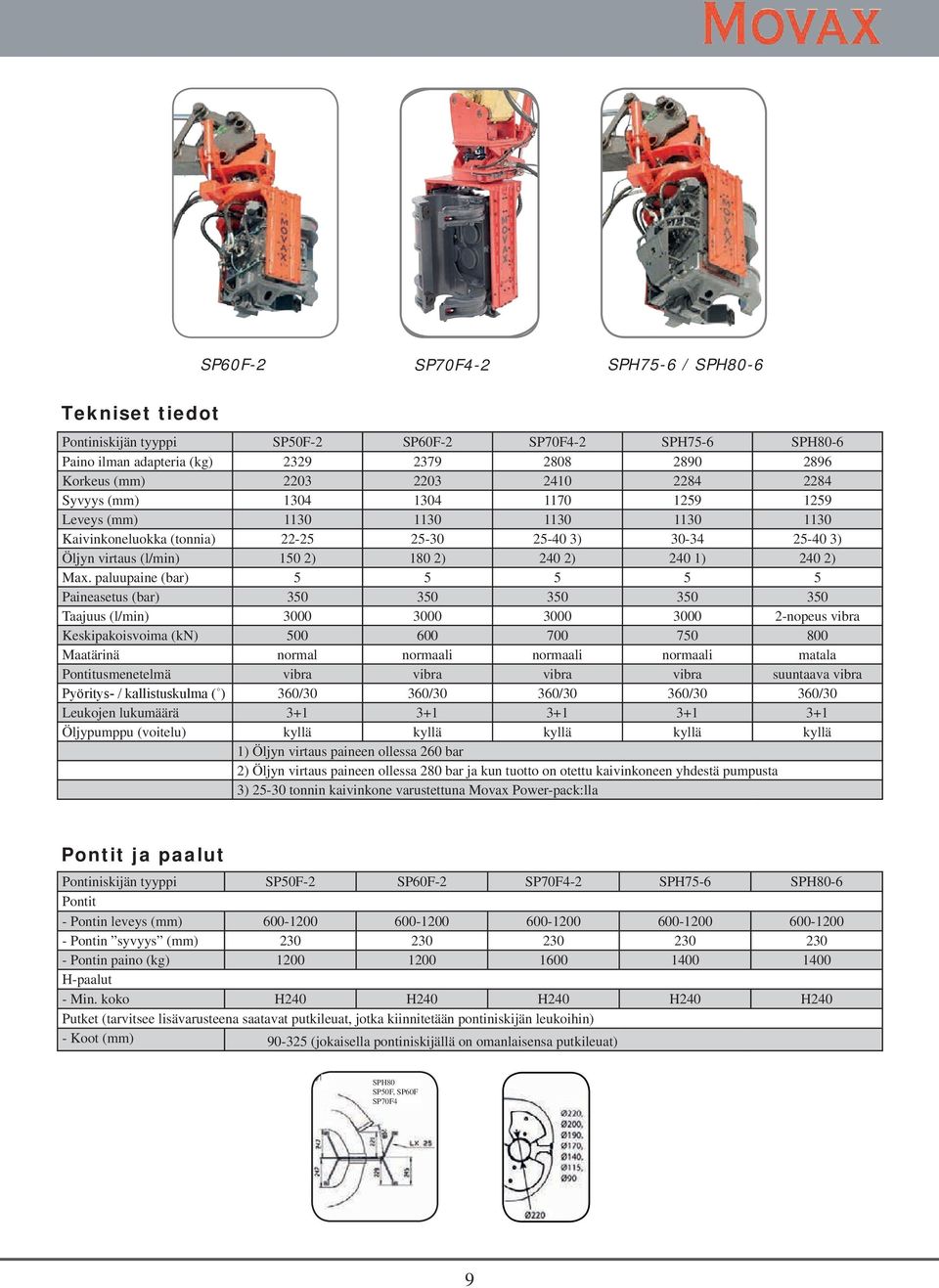

9 SP60F-2 SP70F4-2 SPH75-6 / SPH80-6 Tekniset tiedot Pontiniskijän tyyppi SP50F-2 SP60F-2 SP70F4-2 SPH75-6 SPH80-6 Paino ilman adapteria (kg) Korkeus (mm) Syvyys (mm) Leveys (mm) Kaivinkoneluokka (tonnia) ) ) Öljyn virtaus (l/min) 150 2) 180 2) 240 2) 240 1) 240 2) Max. paluupaine (bar) Paineasetus (bar) Taajuus (l/min) nopeus vibra Keskipakoisvoima (kn) Maatärinä normal normaali normaali normaali matala Pontitusmenetelmä vibra vibra vibra vibra suuntaava vibra Pyöritys- / kallistuskulma ( ) 360/30 360/30 360/30 360/30 360/30 Leukojen lukumäärä Öljypumppu (voitelu) kyllä kyllä kyllä kyllä kyllä 1) Öljyn virtaus paineen ollessa 260 bar 2) Öljyn virtaus paineen ollessa 280 bar ja kun tuotto on otettu kaivinkoneen yhdestä pumpusta 3) tonnin kaivinkone varustettuna Movax Power-pack:lla Pontit ja paalut Pontiniskijän tyyppi SP50F-2 SP60F-2 SP70F4-2 SPH75-6 SPH80-6 Pontit - Pontin leveys (mm) Pontin syvyys (mm) Pontin paino (kg) H-paalut - Min. koko H240 H240 H240 H240 H240 Putket (tarvitsee lisävarusteena saatavat putkileuat, jotka kiinnitetään pontiniskijän leukoihin) - Koot (mm) (jokaisella pontiniskijällä on omanlaisensa putkileuat) SPH80 SP50F, SP60F SP70F4 9

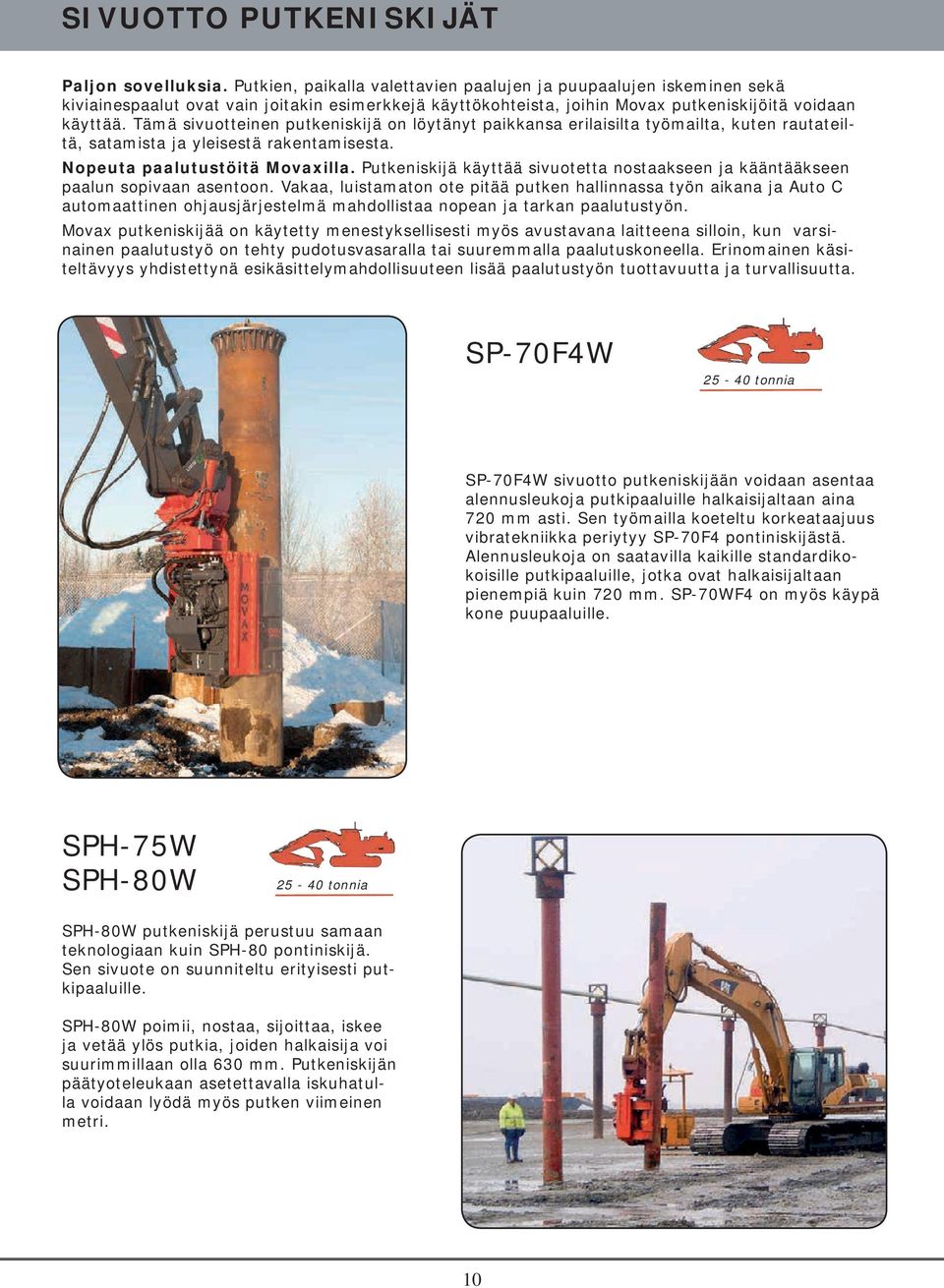

10 SIVUOTTO PUTKENISKIJÄT Paljon sovelluksia. Putkien, paikalla valettavien paalujen ja puupaalujen iskeminen sekä kiviainespaalut ovat vain joitakin esimerkkejä käyttökohteista, joihin Movax putkeniskijöitä voidaan käyttää. Tämä sivuotteinen putkeniskijä on löytänyt paikkansa erilaisilta työmailta, kuten rautateiltä, satamista ja yleisestä rakentamisesta. Nopeuta paalutustöitä Movaxilla. Putkeniskijä käyttää sivuotetta nostaakseen ja kääntääkseen paalun sopivaan asentoon. Vakaa, luistamaton ote pitää putken hallinnassa työn aikana ja Auto C automaattinen ohjausjärjestelmä mahdollistaa nopean ja tarkan paalutustyön. Movax putkeniskijää on käytetty menestyksellisesti myös avustavana laitteena silloin, kun varsinainen paalutustyö on tehty pudotusvasaralla tai suuremmalla paalutuskoneella. Erinomainen käsiteltävyys yhdistettynä esikäsittelymahdollisuuteen lisää paalutustyön tuottavuutta ja turvallisuutta. SP-70F4W tonnia SP-70F4W sivuotto putkeniskijään voidaan asentaa alennusleukoja putkipaaluille halkaisijaltaan aina 720 mm asti. Sen työmailla koeteltu korkeataajuus vibratekniikka periytyy SP-70F4 pontiniskijästä. Alennusleukoja on saatavilla kaikille standardikokoisille putkipaaluille, jotka ovat halkaisijaltaan pienempiä kuin 720 mm. SP-70WF4 on myös käypä kone puupaaluille. SPH-75W SPH-80W tonnia SPH-80W putkeniskijä perustuu samaan teknologiaan kuin SPH-80 pontiniskijä. Sen sivuote on suunniteltu erityisesti putkipaaluille. SPH-80W poimii, nostaa, sijoittaa, iskee ja vetää ylös putkia, joiden halkaisija voi suurimmillaan olla 630 mm. Putkeniskijän päätyoteleukaan asetettavalla iskuhatulla voidaan lyödä myös putken viimeinen metri. 10

11 SP70F4W SPH75W/ SPH80W Tekniset tiedot Putkeniskijän tyyppi SP70F4W SPH75W SPH80W Paino ilman adapteria (kg) Korkeus (mm) Syvyys (mm) Leveys (mm) Kaivinkoneluokka (ton) ) ) Öljyn virtaus (l/min) 240 2) 240 1) 240 2) Max. paluupaine (bar) Paineasetus (bar) Taajuus (1/min) nopeus vibra 2-nopeus vibra Keskipakoisvoima (kn) Maatärinä normaali matala matala Paaluniskentä vibra suuntaava vibra suuntaava vibra Pyöritys- / kallistuskulma (o) 360/30 360/30 360/30 Leukojen lukumäärä Öljypumppu (voitelu) kyllä kyllä kyllä 1) Öljyn virtaus paineen ollessa 260 bar 2) Öljyn virtaus paineen ollessa 280 bar ja kun tuotto on otettu kaivinkoneen yhdestä pumpusta 3) tonnin kaivinkone varustettuna Movax Power-pack:lla Putkipaalujen koot Putkeniskijän tyyppi SP70F4W SPH75W SPH80W Putkipaalut / puupaalut - Paalun halkaisija (mm) Paalun paino (kg) Pienemmät putkipaalut (Tarvitaan lisävarusteena myytävät alennusleuat, jotka kiinnitetään sivuottoleukoihin. - Koot (mm)

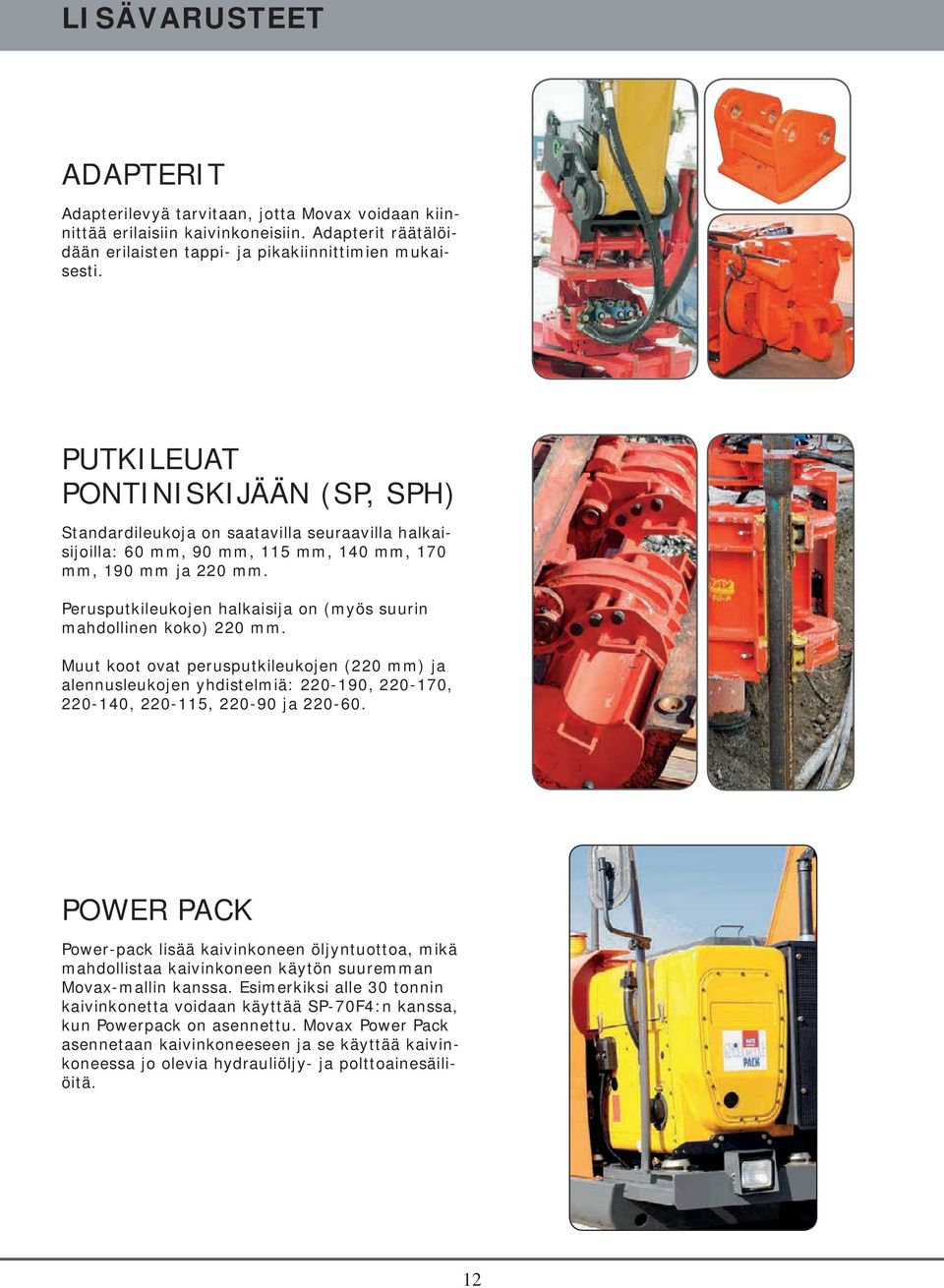

12 LISÄVARUSTEET ADAPTERIT Adapterilevyä tarvitaan, jotta Movax voidaan kiinnittää erilaisiin kaivinkoneisiin. Adapterit räätälöidään erilaisten tappi- ja pikakiinnittimien mukaisesti. PUTKILEUAT PONTINISKIJÄÄN (SP, SPH) Standardileukoja on saatavilla seuraavilla halkaisijoilla: 60 mm, 90 mm, 115 mm, 140 mm, 170 mm, 190 mm ja 220 mm. Perusputkileukojen halkaisija on (myös suurin mahdollinen koko) 220 mm. Muut koot ovat perusputkileukojen (220 mm) ja alennusleukojen yhdistelmiä: , , , , ja POWER PACK Power-pack lisää kaivinkoneen öljyntuottoa, mikä mahdollistaa kaivinkoneen käytön suuremman Movax-mallin kanssa. Esimerkiksi alle 30 tonnin kaivinkonetta voidaan käyttää SP-70F4:n kanssa, kun Powerpack on asennettu. Movax Power Pack asennetaan kaivinkoneeseen ja se käyttää kaivinkoneessa jo olevia hydrauliöljy- ja polttoainesäiliöitä. 12

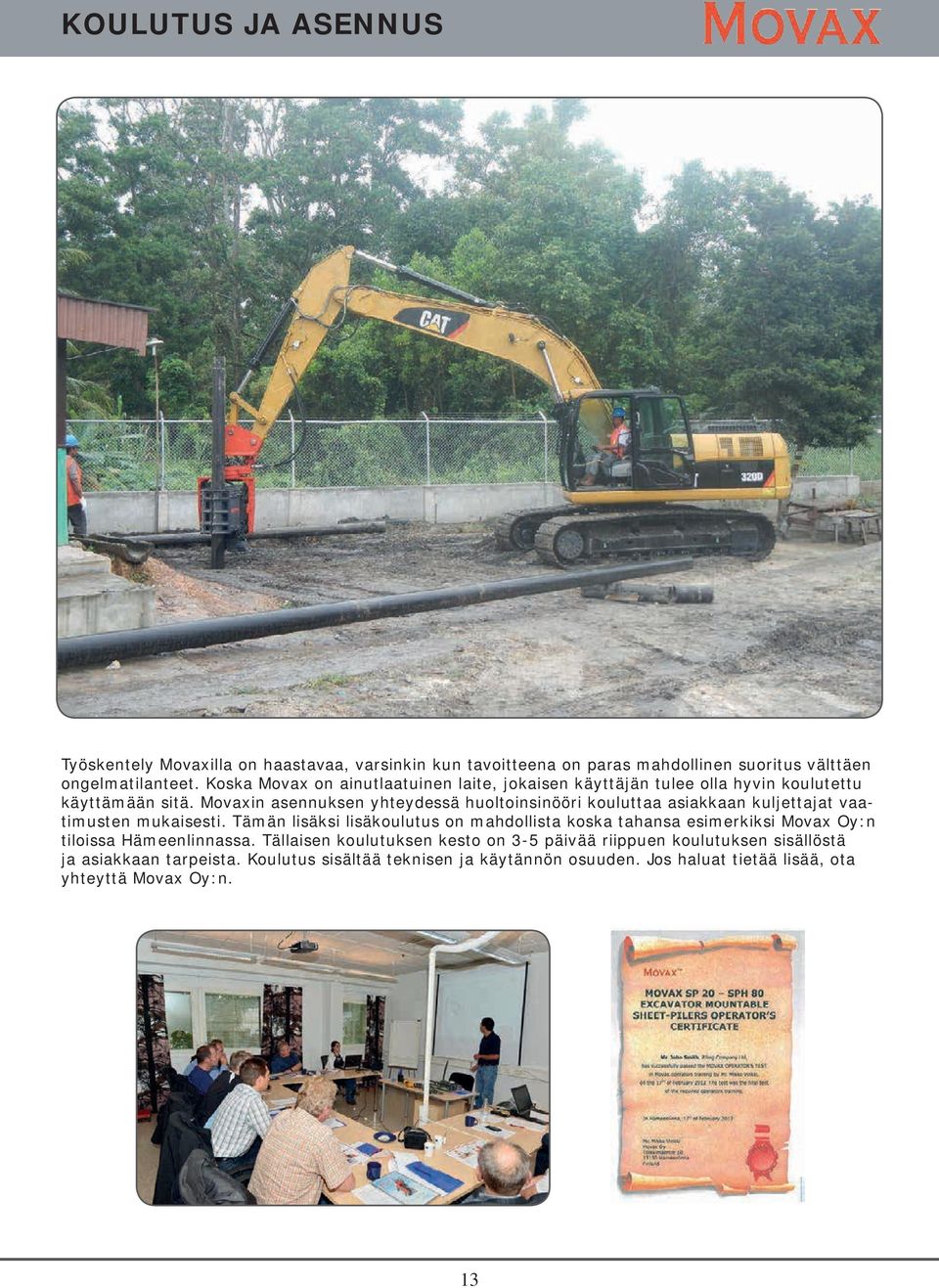

13 KOULUTUS JA ASENNUS Työskentely Movaxilla on haastavaa, varsinkin kun tavoitteena on paras mahdollinen suoritus välttäen ongelmatilanteet. Koska Movax on ainutlaatuinen laite, jokaisen käyttäjän tulee olla hyvin koulutettu käyttämään sitä. Movaxin asennuksen yhteydessä huoltoinsinööri kouluttaa asiakkaan kuljettajat vaatimusten mukaisesti. Tämän lisäksi lisäkoulutus on mahdollista koska tahansa esimerkiksi Movax Oy:n tiloissa Hämeenlinnassa. Tällaisen koulutuksen kesto on 3-5 päivää riippuen koulutuksen sisällöstä ja asiakkaan tarpeista. Koulutus sisältää teknisen ja käytännön osuuden. Jos haluat tietää lisää, ota yhteyttä Movax Oy:n. 13

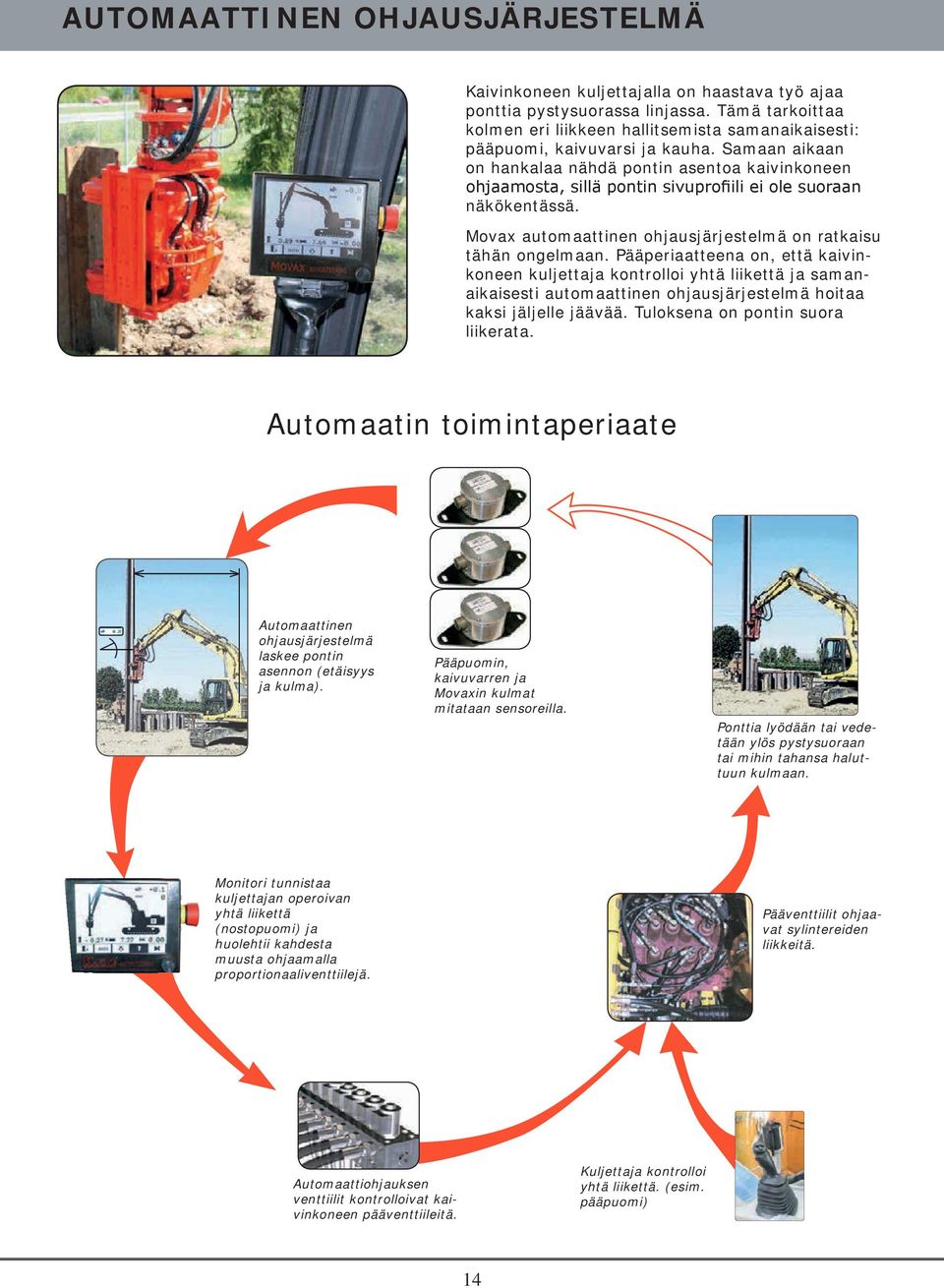

14 AUTOMAATTINEN OHJAUSJÄRJESTELMÄ Kaivinkoneen kuljettajalla on haastava työ ajaa ponttia pystysuorassa linjassa. Tämä tarkoittaa kolmen eri liikkeen hallitsemista samanaikaisesti: pääpuomi, kaivuvarsi ja kauha. Samaan aikaan on hankalaa nähdä pontin asentoa kaivinkoneen ohjaamosta, sillä pontin sivuprofiili ei ole suoraan näkökentässä. Movax automaattinen ohjausjärjestelmä on ratkaisu tähän ongelmaan. Pääperiaatteena on, että kaivinkoneen kuljettaja kontrolloi yhtä liikettä ja samanaikaisesti automaattinen ohjausjärjestelmä hoitaa kaksi jäljelle jäävää. Tuloksena on pontin suora liikerata. Automaatin toimintaperiaate Automaattinen ohjausjärjestelmä laskee pontin asennon (etäisyys ja kulma). Pääpuomin, kaivuvarren ja Movaxin kulmat mitataan sensoreilla. Ponttia lyödään tai vedetään ylös pystysuoraan tai mihin tahansa haluttuun kulmaan. Monitori tunnistaa kuljettajan operoivan yhtä liikettä (nostopuomi) ja huolehtii kahdesta muusta ohjaamalla proportionaaliventtiilejä. Pääventtiilit ohjaavat sylintereiden liikkeitä. Automaattiohjauksen venttiilit kontrolloivat kaivinkoneen pääventtiileitä. Kuljettaja kontrolloi yhtä liikettä. (esim. pääpuomi) 14

15 PONTIN KÄSITTELY 15

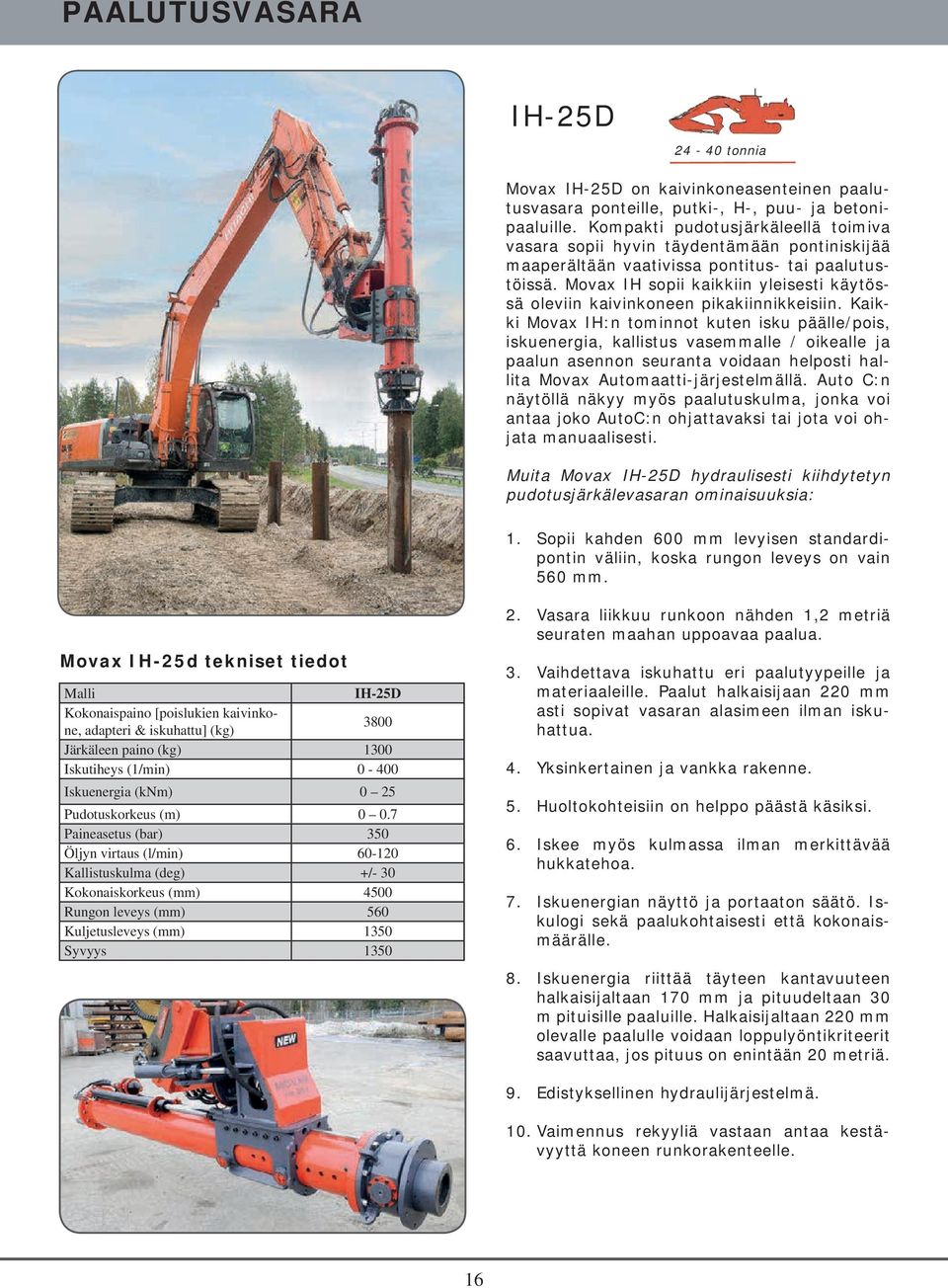

16 PAALUTUSVASARA IH-25D tonnia Movax IH-25D on kaivinkoneasenteinen paalutusvasara ponteille, putki-, H-, puu- ja betonipaaluille. Kompakti pudotusjärkäleellä toimiva vasara sopii hyvin täydentämään pontiniskijää maaperältään vaativissa pontitus- tai paalutustöissä. Movax IH sopii kaikkiin yleisesti käytössä oleviin kaivinkoneen pikakiinnikkeisiin. Kaikki Movax IH:n tominnot kuten isku päälle/pois, iskuenergia, kallistus vasemmalle / oikealle ja paalun asennon seuranta voidaan helposti hallita Movax Automaatti-järjestelmällä. Auto C:n näytöllä näkyy myös paalutuskulma, jonka voi antaa joko AutoC:n ohjattavaksi tai jota voi ohjata manuaalisesti. Muita Movax IH-25D hydraulisesti kiihdytetyn pudotusjärkälevasaran ominaisuuksia: 1. Sopii kahden 600 mm levyisen standardipontin väliin, koska rungon leveys on vain 560 mm. Movax IH-25d tekniset tiedot Malli IH-25D Kokonaispaino [poislukien kaivinkone, adapteri & iskuhattu] (kg) 3800 Järkäleen paino (kg) 1300 Iskutiheys (1/min) Iskuenergia (knm) 0 25 Pudotuskorkeus (m) Paineasetus (bar) 350 Öljyn virtaus (l/min) Kallistuskulma (deg) +/- 30 Kokonaiskorkeus (mm) 4500 Rungon leveys (mm) 560 Kuljetusleveys (mm) 1350 Syvyys Vasara liikkuu runkoon nähden 1,2 metriä seuraten maahan uppoavaa paalua. 3. Vaihdettava iskuhattu eri paalutyypeille ja materiaaleille. Paalut halkaisijaan 220 mm asti sopivat vasaran alasimeen ilman iskuhattua. 4. Yksinkertainen ja vankka rakenne. 5. Huoltokohteisiin on helppo päästä käsiksi. 6. Iskee myös kulmassa ilman merkittävää hukkatehoa. 7. Iskuenergian näyttö ja portaaton säätö. Iskulogi sekä paalukohtaisesti että kokonaismäärälle. 8. Iskuenergia riittää täyteen kantavuuteen halkaisijaltaan 170 mm ja pituudeltaan 30 m pituisille paaluille. Halkaisijaltaan 220 mm olevalle paalulle voidaan loppulyöntikriteerit saavuttaa, jos pituus on enintään 20 metriä. 9. Edistyksellinen hydraulijärjestelmä. 10. Vaimennus rekyyliä vastaan antaa kestävyyttä koneen runkorakenteelle. 16

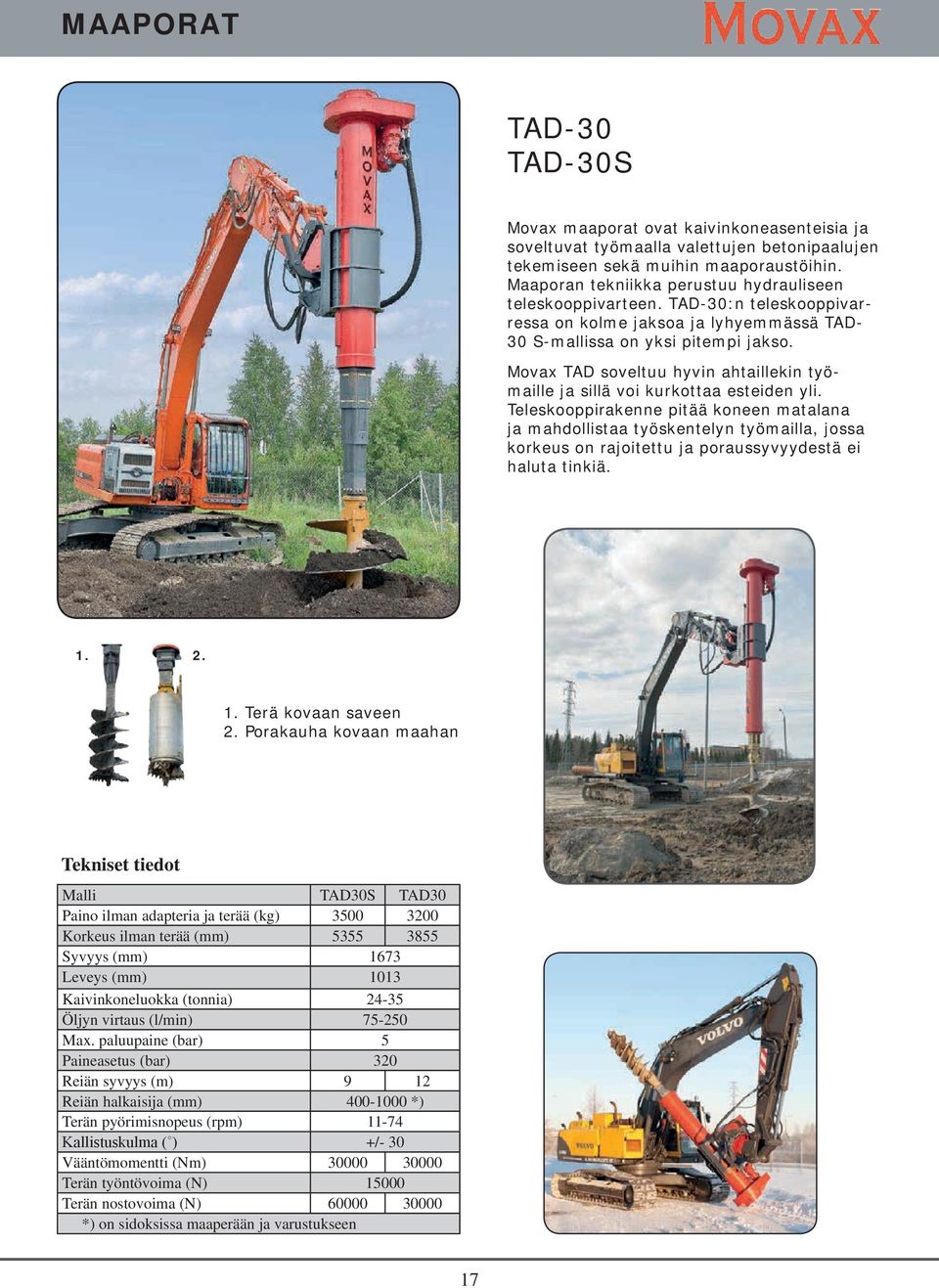

17 MAAPORAT TAD-30 TAD-30S Movax maaporat ovat kaivinkoneasenteisia ja soveltuvat työmaalla valettujen betonipaalujen tekemiseen sekä muihin maaporaustöihin. Maaporan tekniikka perustuu hydrauliseen teleskooppivarteen. TAD-30:n teleskooppivarressa on kolme jaksoa ja lyhyemmässä TAD- 30 S-mallissa on yksi pitempi jakso. Movax TAD soveltuu hyvin ahtaillekin työmaille ja sillä voi kurkottaa esteiden yli. Teleskooppirakenne pitää koneen matalana ja mahdollistaa työskentelyn työmailla, jossa korkeus on rajoitettu ja poraussyvyydestä ei haluta tinkiä Terä kovaan saveen 2. Porakauha kovaan maahan Tekniset tiedot Malli TAD30S TAD30 Paino ilman adapteria ja terää (kg) Korkeus ilman terää (mm) Syvyys (mm) 1673 Leveys (mm) 1013 Kaivinkoneluokka (tonnia) Öljyn virtaus (l/min) Max. paluupaine (bar) 5 Paineasetus (bar) 320 Reiän syvyys (m) 9 12 Reiän halkaisija (mm) *) Terän pyörimisnopeus (rpm) Kallistuskulma ( ) +/- 30 Vääntömomentti (Nm) Terän työntövoima (N) Terän nostovoima (N) *) on sidoksissa maaperään ja varustukseen 17

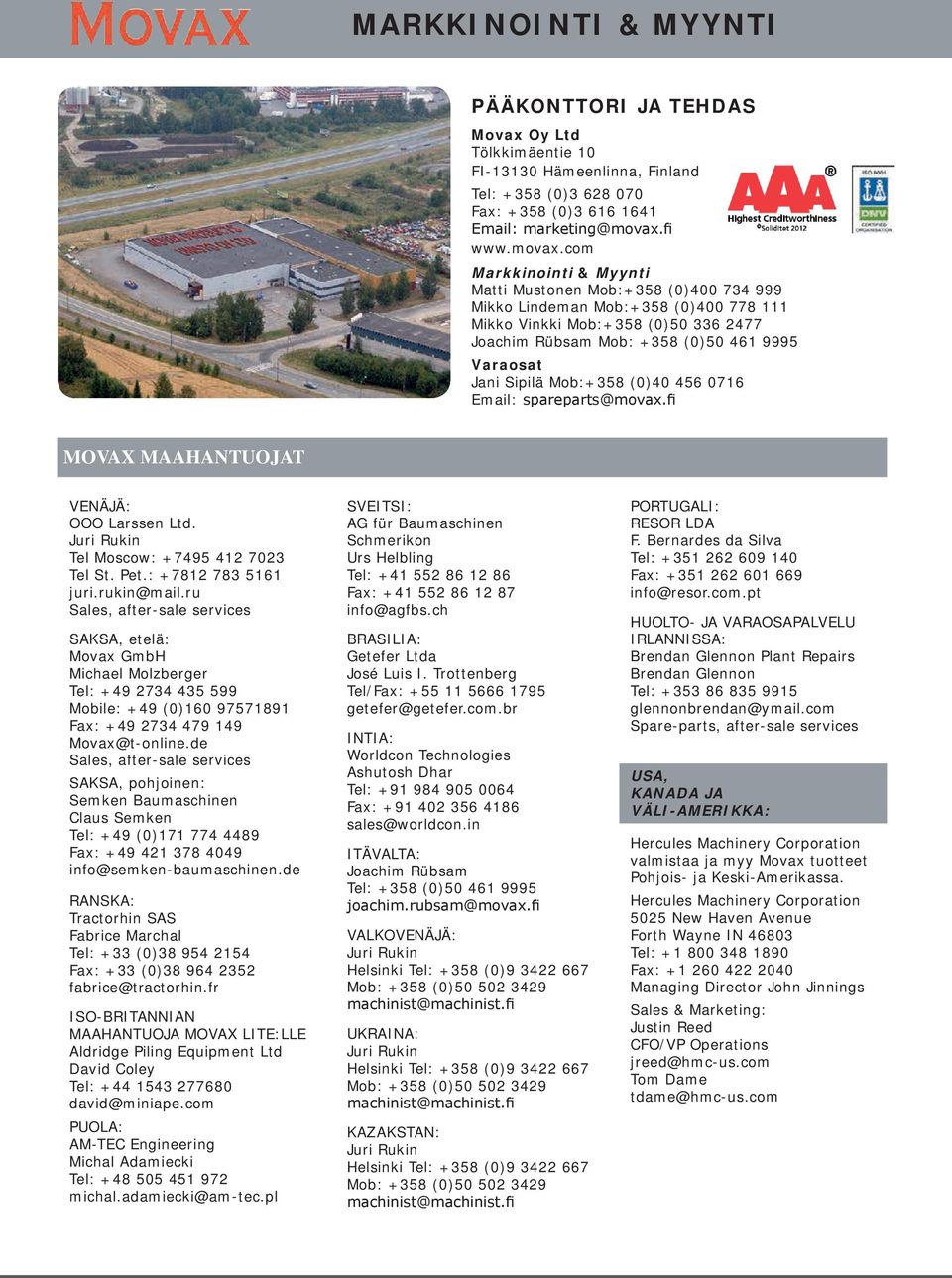

18 KÄYTTÖKOHTEITA 18
