PONTINISKIJÄ JA KAIVINKONE. Movax pontiniskijät SP-70 F4

Transkriptio

1

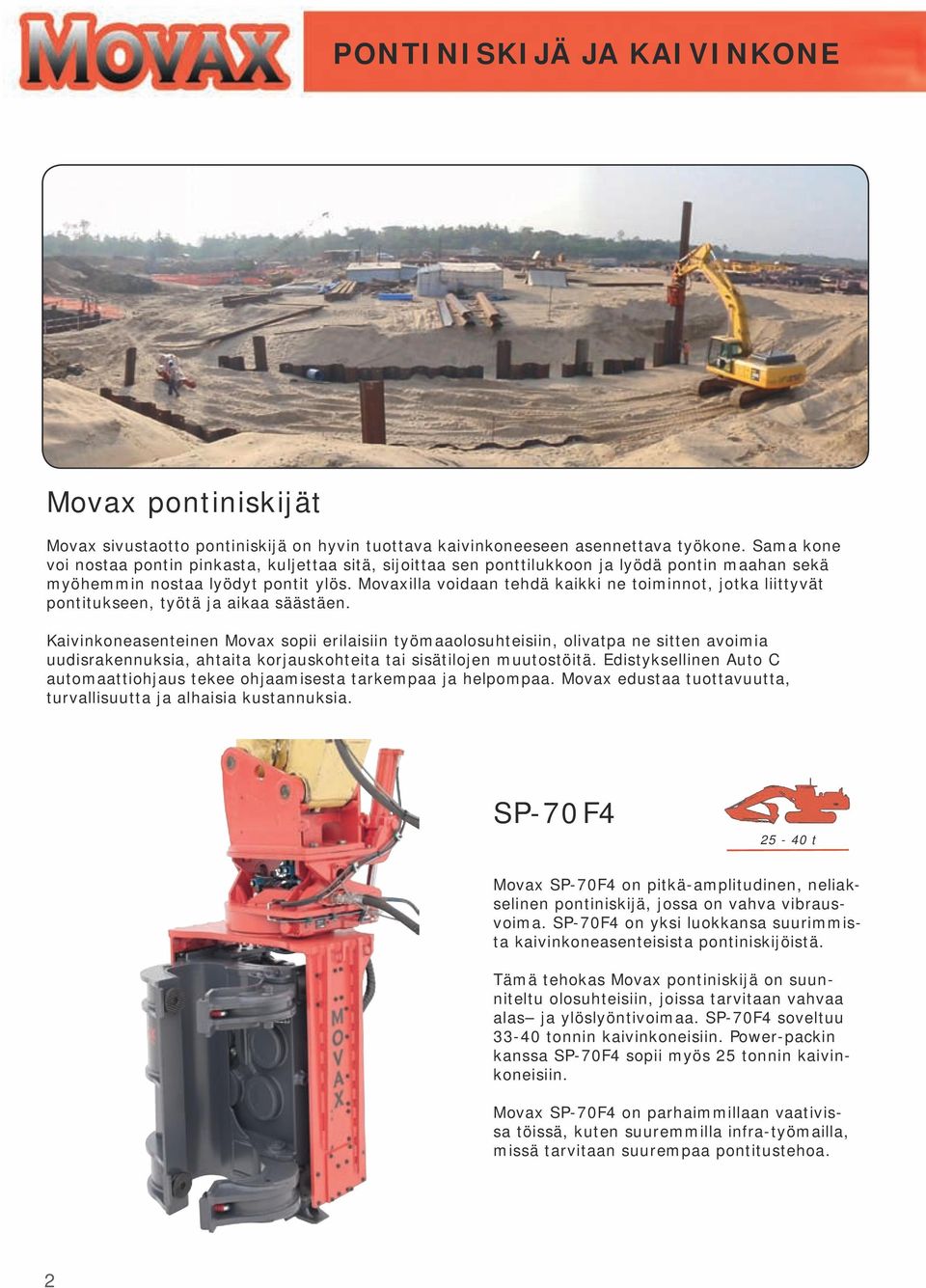

2 PONTINISKIJÄ JA KAIVINKONE Movax pontiniskijät Movax sivustaotto pontiniskijä on hyvin tuottava kaivinkoneeseen asennettava työkone. Sama kone voi nostaa pontin pinkasta, kuljettaa sitä, sijoittaa sen ponttilukkoon ja lyödä pontin maahan sekä myöhemmin nostaa lyödyt pontit ylös. Movaxilla voidaan tehdä kaikki ne toiminnot, jotka liittyvät pontitukseen, työtä ja aikaa säästäen. Kaivinkoneasenteinen Movax sopii erilaisiin työmaaolosuhteisiin, olivatpa ne sitten avoimia uudisrakennuksia, ahtaita korjauskohteita tai sisätilojen muutostöitä. Edistyksellinen Auto C automaattiohjaus tekee ohjaamisesta tarkempaa ja helpompaa. Movax edustaa tuottavuutta, turvallisuutta ja alhaisia kustannuksia. SP-70 F t Movax SP-70F4 on pitkä-amplitudinen, neliakselinen pontiniskijä, jossa on vahva vibrausvoima. SP-70F4 on yksi luokkansa suurimmista kaivinkoneasenteisista pontiniskijöistä. Tämä tehokas Movax pontiniskijä on suunniteltu olosuhteisiin, joissa tarvitaan vahvaa alas ja ylöslyöntivoimaa. SP-70F4 soveltuu tonnin kaivinkoneisiin. Power-packin kanssa SP-70F4 sopii myös 25 tonnin kaivinkoneisiin. Movax SP-70F4 on parhaimmillaan vaativissa töissä, kuten suuremmilla infra-työmailla, missä tarvitaan suurempaa pontitustehoa. 2

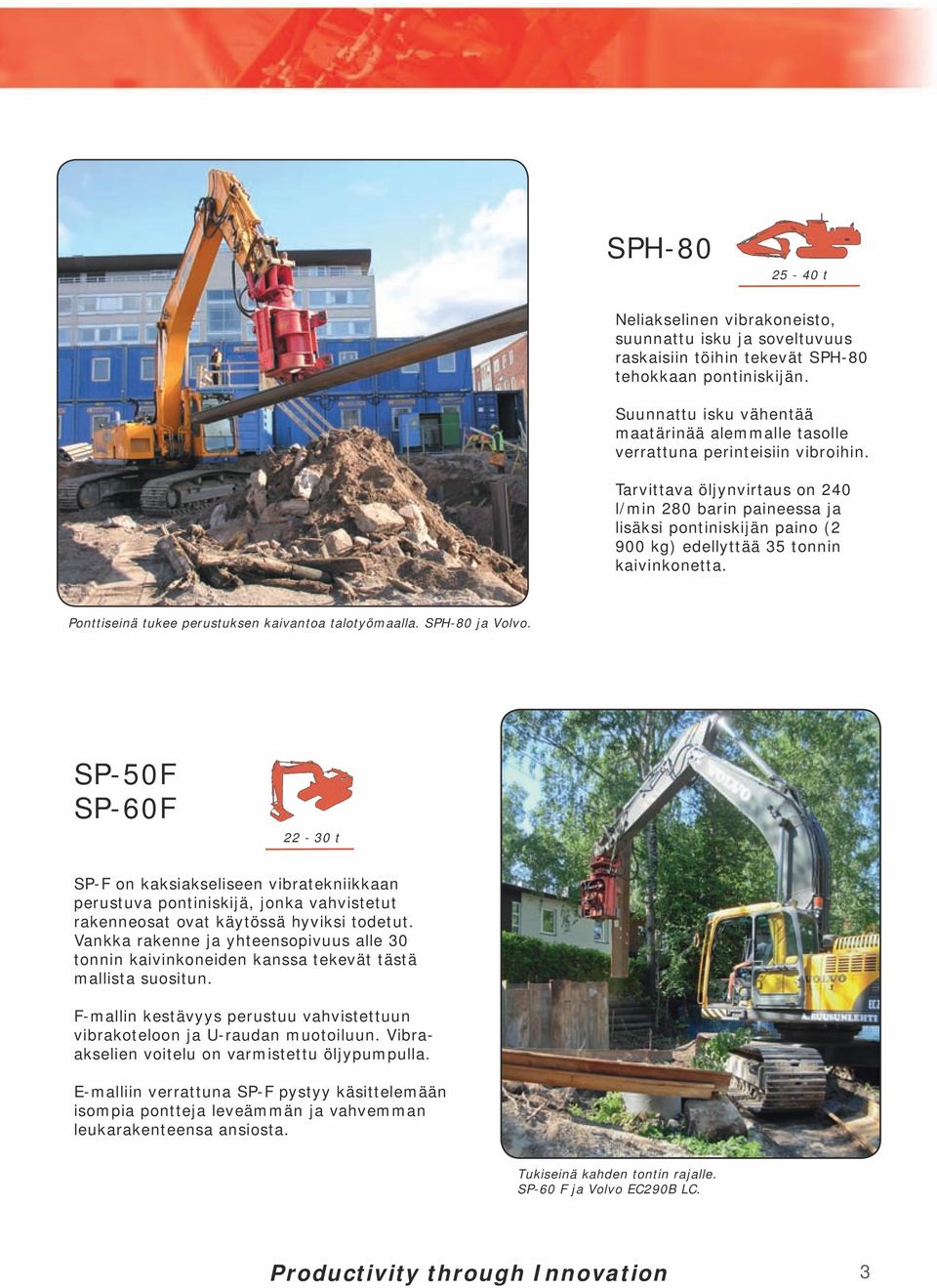

3 SPH t Neliakselinen vibrakoneisto, suunnattu isku ja soveltuvuus raskaisiin töihin tekevät SPH-80 tehokkaan pontiniskijän. Suunnattu isku vähentää maatärinää alemmalle tasolle verrattuna perinteisiin vibroihin. Tarvittava öljynvirtaus on 240 l/min 280 barin paineessa ja lisäksi pontiniskijän paino (2 900 kg) edellyttää 35 tonnin kaivinkonetta. Ponttiseinä tukee perustuksen kaivantoa talotyömaalla. SPH-80 ja Volvo. SP-50F SP-60F t SP-F on kaksiakseliseen vibratekniikkaan perustuva pontiniskijä, jonka vahvistetut rakenneosat ovat käytössä hyviksi todetut. Vankka rakenne ja yhteensopivuus alle 30 tonnin kaivinkoneiden kanssa tekevät tästä mallista suositun. F-mallin kestävyys perustuu vahvistettuun vibrakoteloon ja U-raudan muotoiluun. Vibraakselien voitelu on varmistettu öljypumpulla. E-malliin verrattuna SP-F pystyy käsittelemään isompia pontteja leveämmän ja vahvemman leukarakenteensa ansiosta. Tukiseinä kahden tontin rajalle. SP-60 F ja Volvo EC290B LC. Productivity through Innovation 3

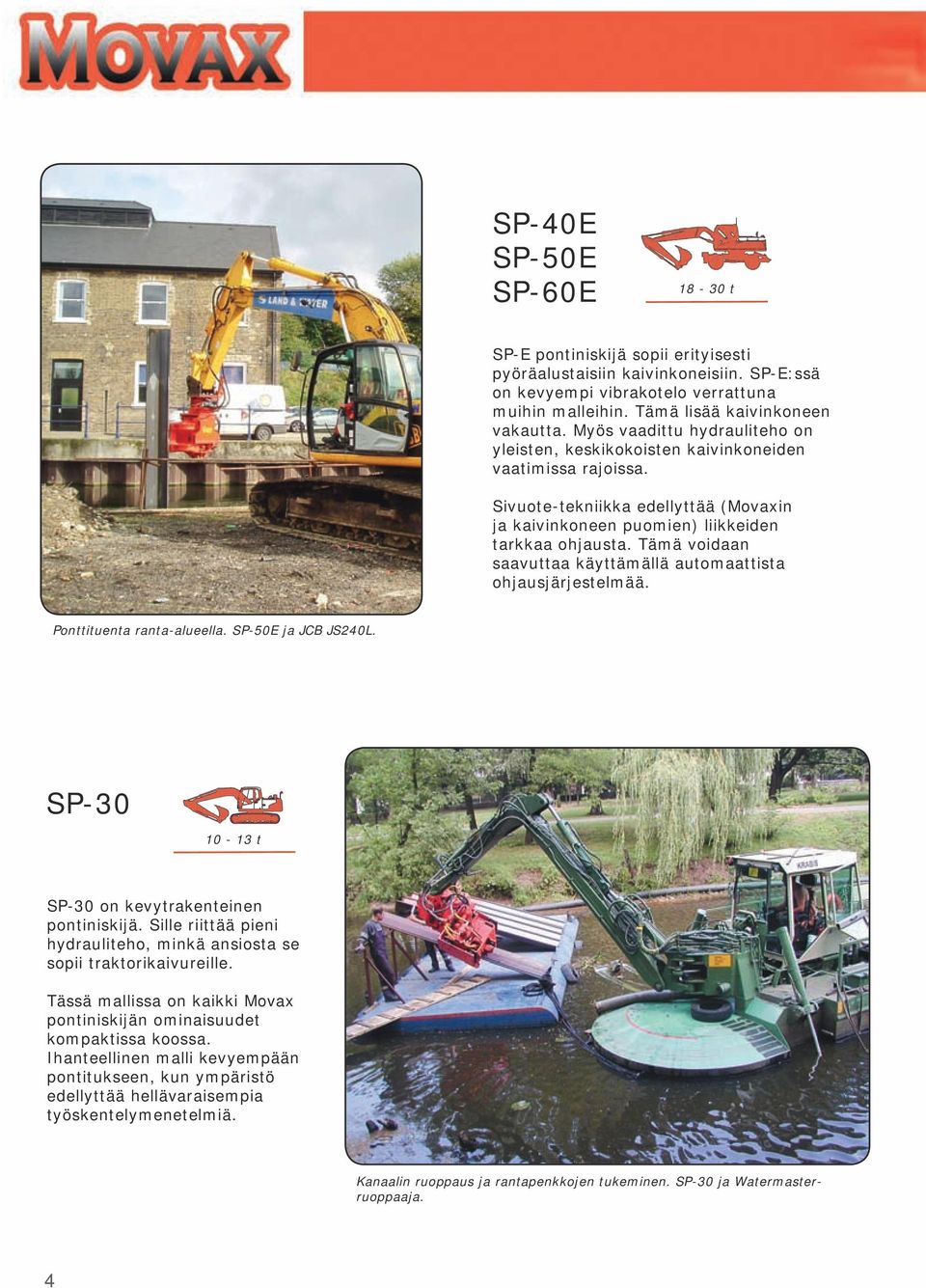

4 SP-40E SP-50E SP-60E t SP-E pontiniskijä sopii erityisesti pyöräalustaisiin kaivinkoneisiin. SP-E:ssä on kevyempi vibrakotelo verrattuna muihin malleihin. Tämä lisää kaivinkoneen vakautta. Myös vaadittu hydrauliteho on yleisten, keskikokoisten kaivinkoneiden vaatimissa rajoissa. Sivuote-tekniikka edellyttää (Movaxin ja kaivinkoneen puomien) liikkeiden tarkkaa ohjausta. Tämä voidaan saavuttaa käyttämällä automaattista ohjausjärjestelmää. Ponttituenta ranta-alueella. SP-50E ja JCB JS240L. SP t SP-30 on kevytrakenteinen pontiniskijä. Sille riittää pieni hydrauliteho, minkä ansiosta se sopii traktorikaivureille. Tässä mallissa on kaikki Movax pontiniskijän ominaisuudet kompaktissa koossa. Ihanteellinen malli kevyempään pontitukseen, kun ympäristö edellyttää hellävaraisempia työskentelymenetelmiä. Kanaalin ruoppaus ja rantapenkkojen tukeminen. SP-30 ja Watermasterruoppaaja. 4

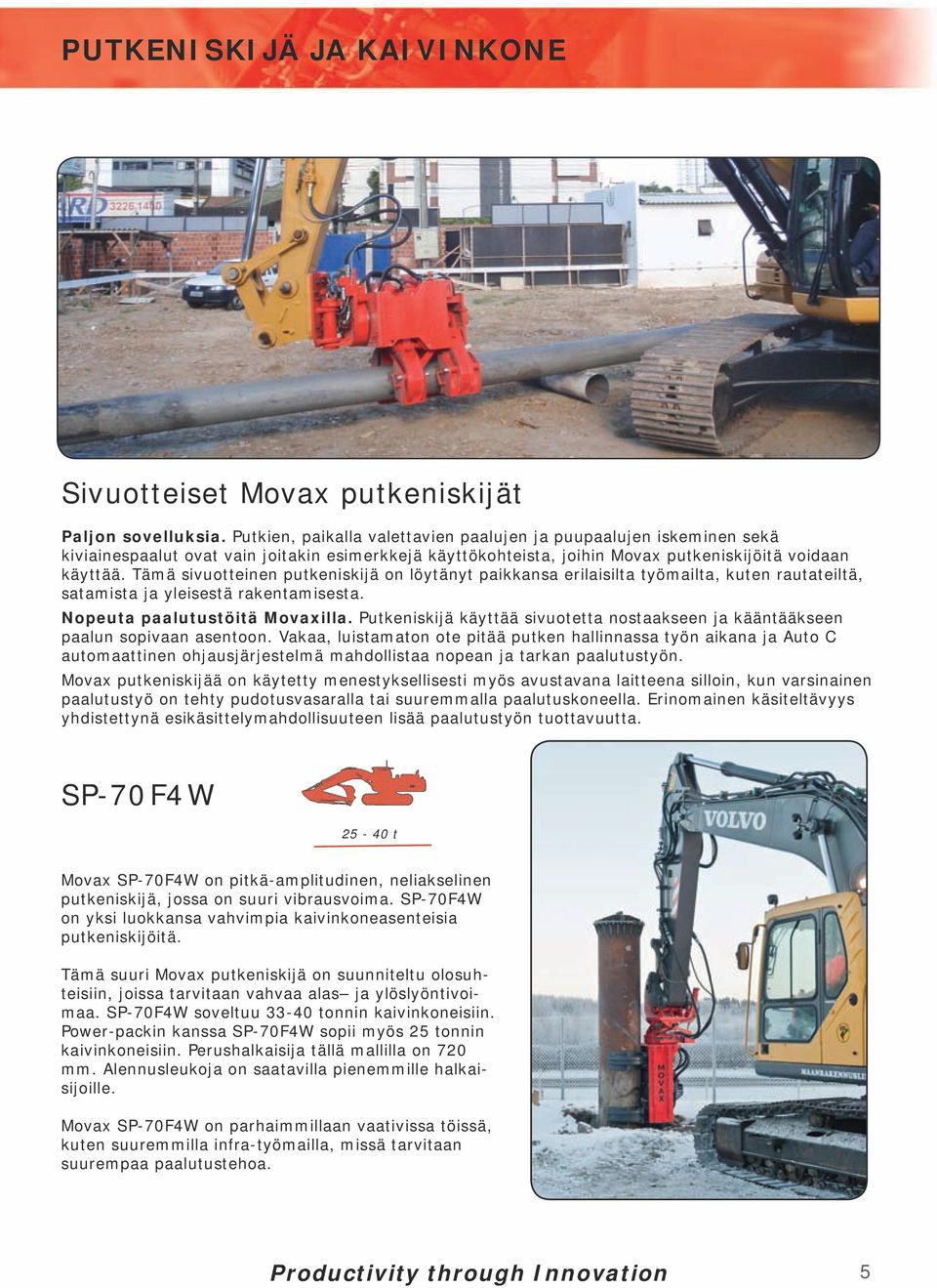

5 PUTKENISKIJÄ JA KAIVINKONE Sivuotteiset Movax putkeniskijät Paljon sovelluksia. Putkien, paikalla valettavien paalujen ja puupaalujen iskeminen sekä kiviainespaalut ovat vain joitakin esimerkkejä käyttökohteista, joihin Movax putkeniskijöitä voidaan käyttää. Tämä sivuotteinen putkeniskijä on löytänyt paikkansa erilaisilta työmailta, kuten rautateiltä, satamista ja yleisestä rakentamisesta. Nopeuta paalutustöitä Movaxilla. Putkeniskijä käyttää sivuotetta nostaakseen ja kääntääkseen paalun sopivaan asentoon. Vakaa, luistamaton ote pitää putken hallinnassa työn aikana ja Auto C automaattinen ohjausjärjestelmä mahdollistaa nopean ja tarkan paalutustyön. Movax putkeniskijää on käytetty menestyksellisesti myös avustavana laitteena silloin, kun varsinainen paalutustyö on tehty pudotusvasaralla tai suuremmalla paalutuskoneella. Erinomainen käsiteltävyys yhdistettynä esikäsittelymahdollisuuteen lisää paalutustyön tuottavuutta. SP-70 F4 W t Movax SP-70F4W on pitkä-amplitudinen, neliakselinen putkeniskijä, jossa on suuri vibrausvoima. SP-70F4W on yksi luokkansa vahvimpia kaivinkoneasenteisia putkeniskijöitä. Tämä suuri Movax putkeniskijä on suunniteltu olosuhteisiin, joissa tarvitaan vahvaa alas ja ylöslyöntivoimaa. SP-70F4W soveltuu tonnin kaivinkoneisiin. Power-packin kanssa SP-70F4W sopii myös 25 tonnin kaivinkoneisiin. Perushalkaisija tällä mallilla on 720 mm. Alennusleukoja on saatavilla pienemmille halkaisijoille. Movax SP-70F4W on parhaimmillaan vaativissa töissä, kuten suuremmilla infra-työmailla, missä tarvitaan suurempaa paalutustehoa. Productivity through Innovation 5

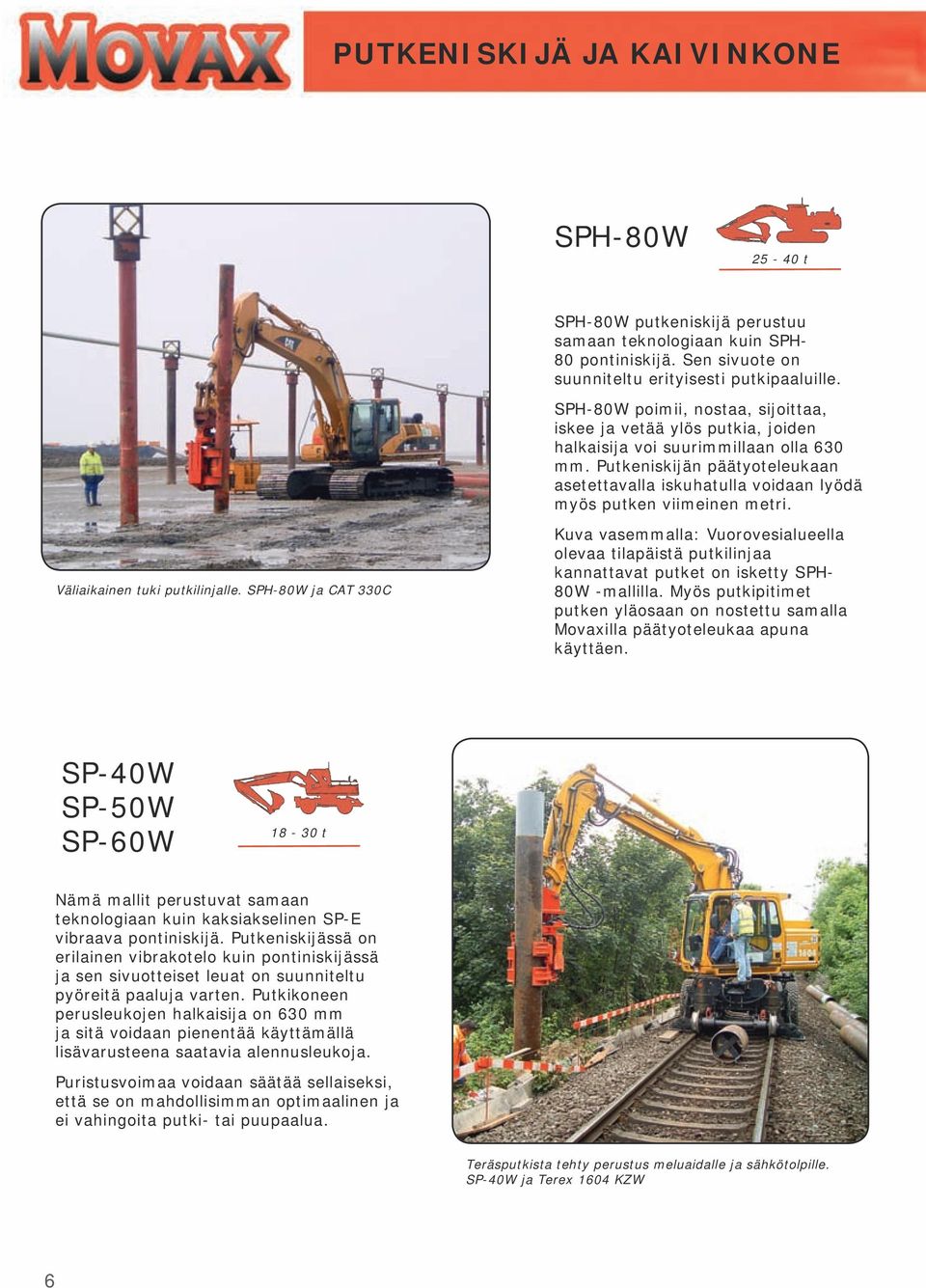

6 PUTKENISKIJÄ JA KAIVINKONE SPH-80W t SPH-80W putkeniskijä perustuu samaan teknologiaan kuin SPH- 80 pontiniskijä. Sen sivuote on suunniteltu erityisesti putkipaaluille. SPH-80W poimii, nostaa, sijoittaa, iskee ja vetää ylös putkia, joiden halkaisija voi suurimmillaan olla 630 mm. Putkeniskijän päätyoteleukaan asetettavalla iskuhatulla voidaan lyödä myös putken viimeinen metri. Väliaikainen tuki putkilinjalle. SPH-80W ja CAT 330C Kuva vasemmalla: Vuorovesialueella olevaa tilapäistä putkilinjaa kannattavat putket on isketty SPH- 80W -mallilla. Myös putkipitimet putken yläosaan on nostettu samalla Movaxilla päätyoteleukaa apuna käyttäen. SP-40W SP-50W SP-60W t Nämä mallit perustuvat samaan teknologiaan kuin kaksiakselinen SP-E vibraava pontiniskijä. Putkeniskijässä on erilainen vibrakotelo kuin pontiniskijässä ja sen sivuotteiset leuat on suunniteltu pyöreitä paaluja varten. Putkikoneen perusleukojen halkaisija on 630 mm ja sitä voidaan pienentää käyttämällä lisävarusteena saatavia alennusleukoja. Puristusvoimaa voidaan säätää sellaiseksi, että se on mahdollisimman optimaalinen ja ei vahingoita putki- tai puupaalua. Teräsputkista tehty perustus meluaidalle ja sähkötolpille. SP-40W ja Terex 1604 KZW 6

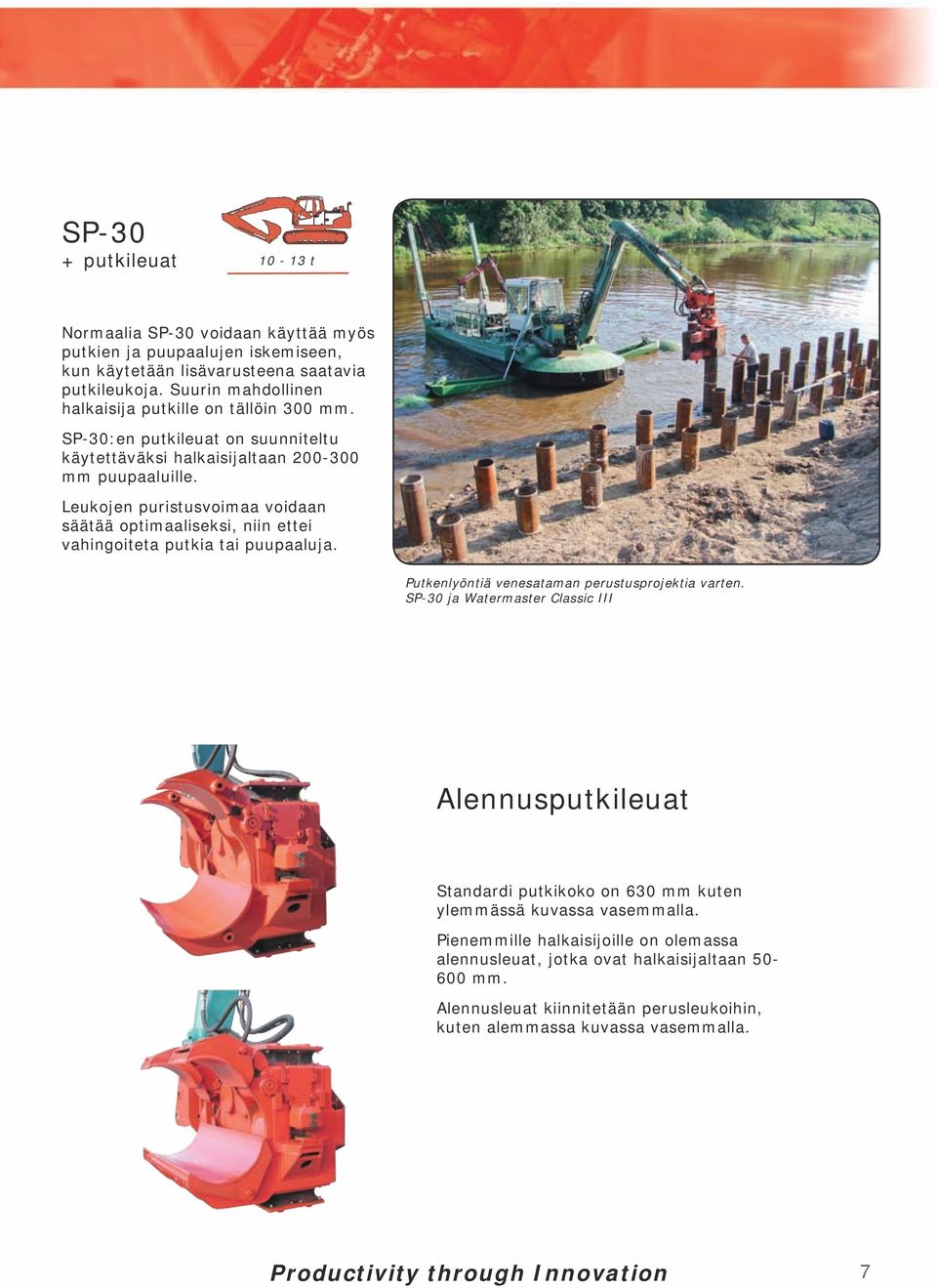

7 SP-30 + putkileuat t Normaalia SP-30 voidaan käyttää myös putkien ja puupaalujen iskemiseen, kun käytetään lisävarusteena saatavia putkileukoja. Suurin mahdollinen halkaisija putkille on tällöin 300 mm. SP-30:en putkileuat on suunniteltu käytettäväksi halkaisijaltaan mm puupaaluille. Leukojen puristusvoimaa voidaan säätää optimaaliseksi, niin ettei vahingoiteta putkia tai puupaaluja. Putkenlyöntiä venesataman perustusprojektia varten. SP-30 ja Watermaster Classic III Alennusputkileuat Standardi putkikoko on 630 mm kuten ylemmässä kuvassa vasemmalla. Pienemmille halkaisijoille on olemassa alennusleuat, jotka ovat halkaisijaltaan mm. Alennusleuat kiinnitetään perusleukoihin, kuten alemmassa kuvassa vasemmalla. Productivity through Innovation 7

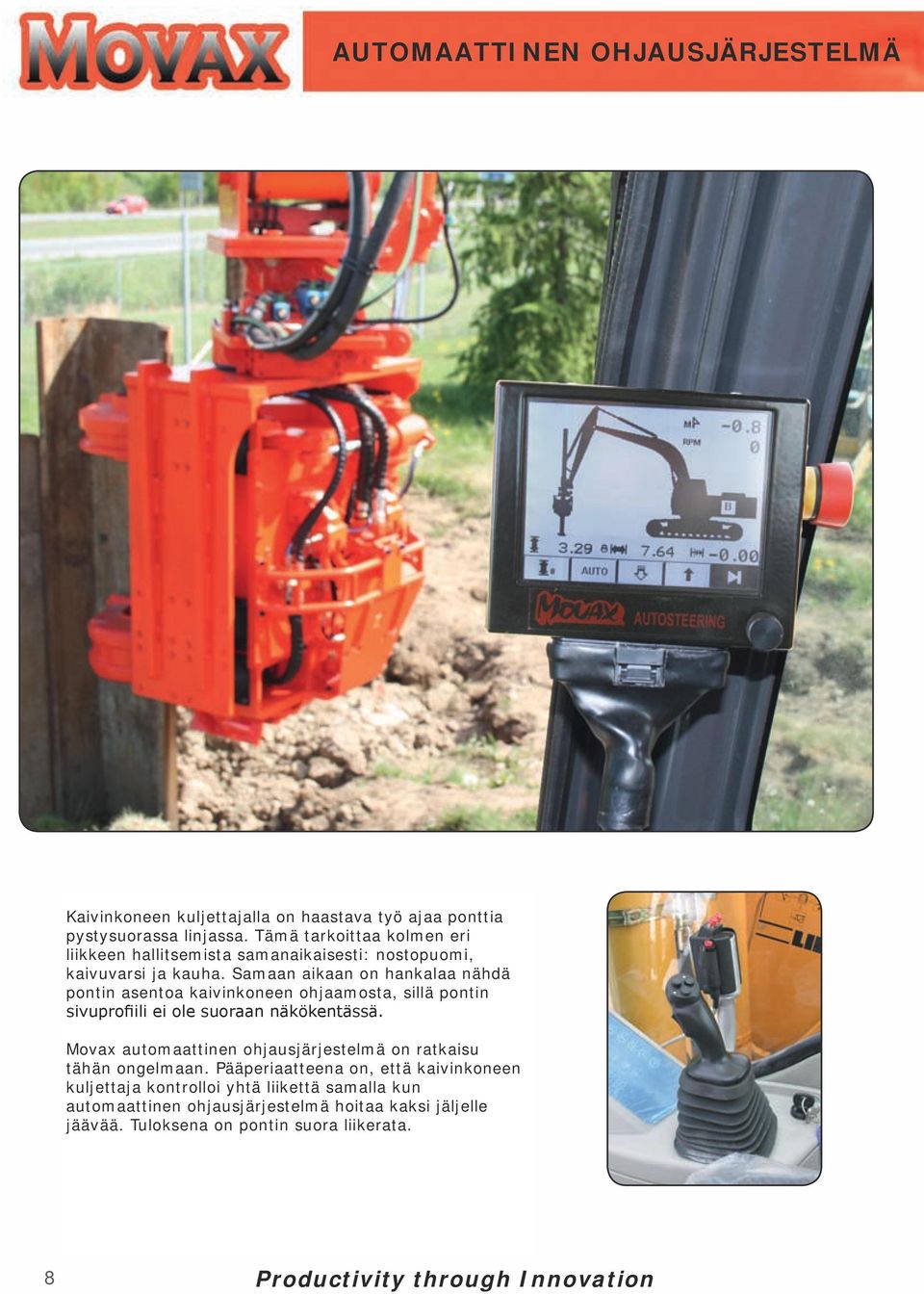

8 AUTOMAATTINEN OHJAUSJÄRJESTELMÄ Kaivinkoneen kuljettajalla on haastava työ ajaa ponttia pystysuorassa linjassa. Tämä tarkoittaa kolmen eri liikkeen hallitsemista samanaikaisesti: nostopuomi, kaivuvarsi ja kauha. Samaan aikaan on hankalaa nähdä pontin asentoa kaivinkoneen ohjaamosta, sillä pontin sivuprofiili ei ole suoraan näkökentässä. Movax automaattinen ohjausjärjestelmä on ratkaisu tähän ongelmaan. Pääperiaatteena on, että kaivinkoneen kuljettaja kontrolloi yhtä liikettä samalla kun automaattinen ohjausjärjestelmä hoitaa kaksi jäljelle jäävää. Tuloksena on pontin suora liikerata. 8 Productivity through Innovation

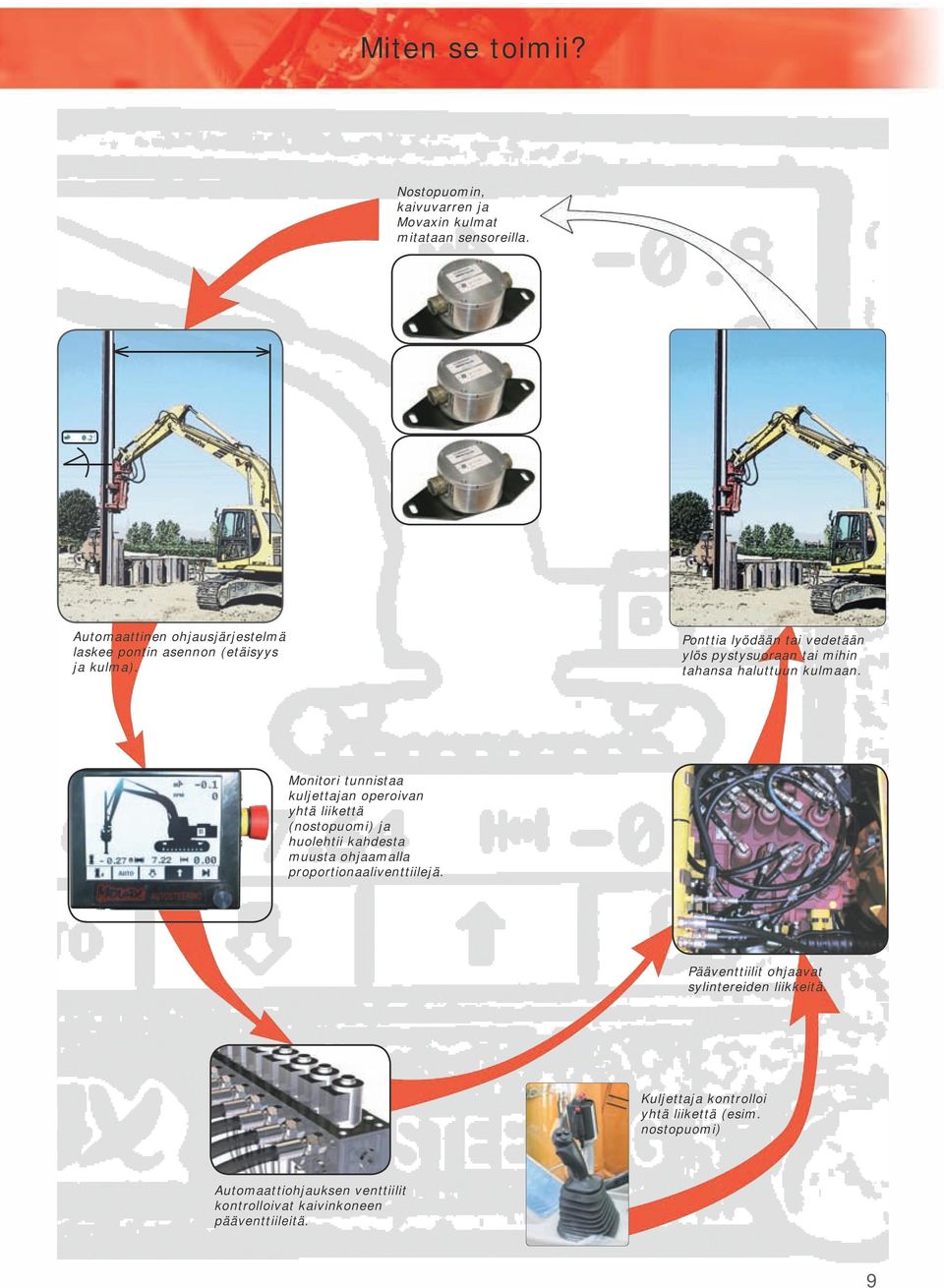

9 Miten se toimii? Nostopuomin, kaivuvarren ja Movaxin kulmat mitataan sensoreilla. Automaattinen ohjausjärjestelmä laskee pontin asennon (etäisyys ja kulma). Ponttia lyödään tai vedetään ylös pystysuoraan tai mihin tahansa haluttuun kulmaan. Monitori tunnistaa kuljettajan operoivan yhtä liikettä (nostopuomi) ja huolehtii kahdesta muusta ohjaamalla proportionaaliventtiilejä. Pääventtiilit ohjaavat sylintereiden liikkeitä. Kuljettaja kontrolloi yhtä liikettä (esim. nostopuomi) Automaattiohjauksen venttiilit kontrolloivat kaivinkoneen pääventtiileitä. 9

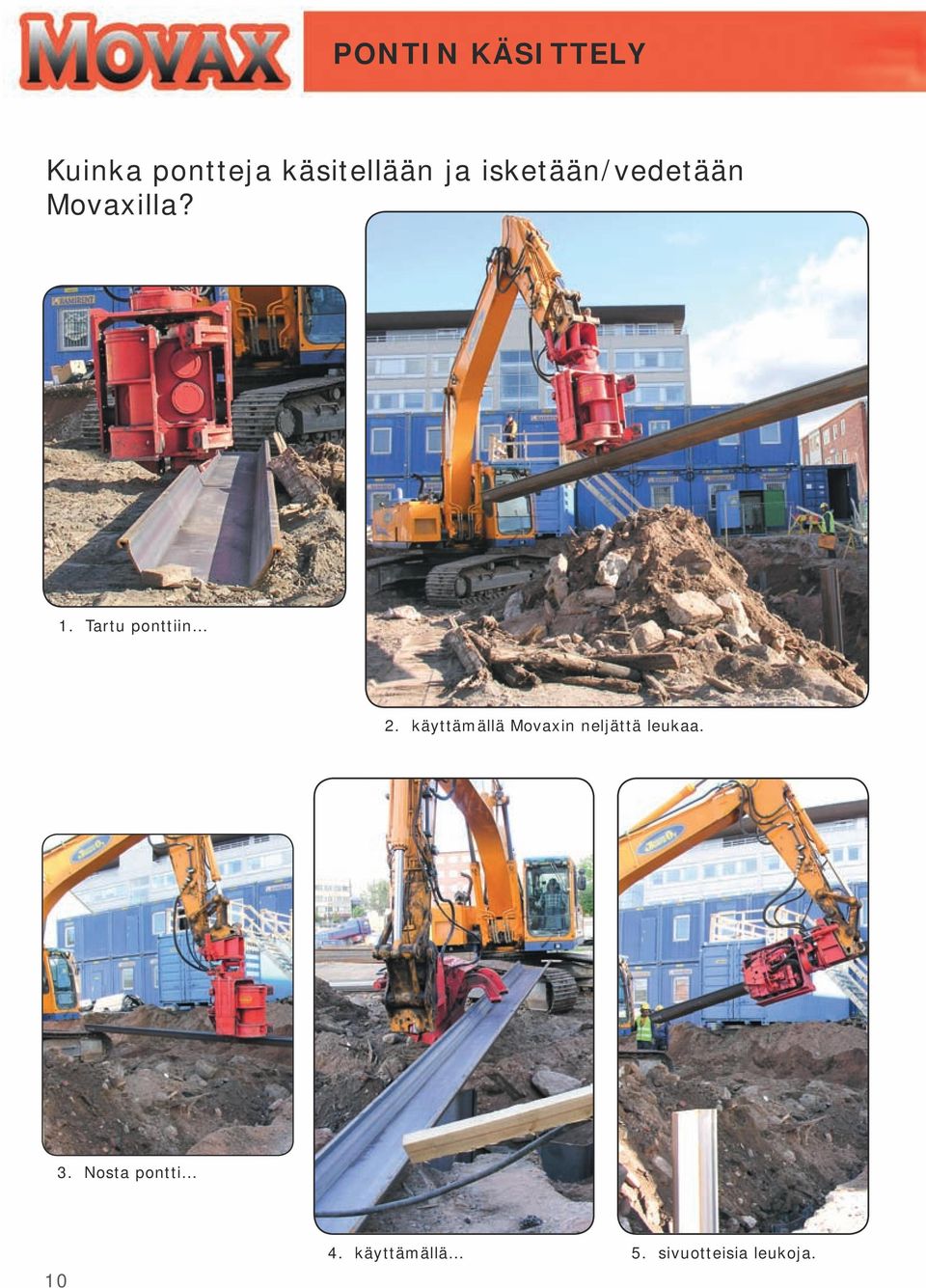

10 PONTIN KÄSITTELY Kuinka pontteja käsitellään ja isketään/vedetään Movaxilla? 1. Tartu ponttiin 2. käyttämällä Movaxin neljättä leukaa. 3. Nosta pontti käyttämällä 5. sivuotteisia leukoja.

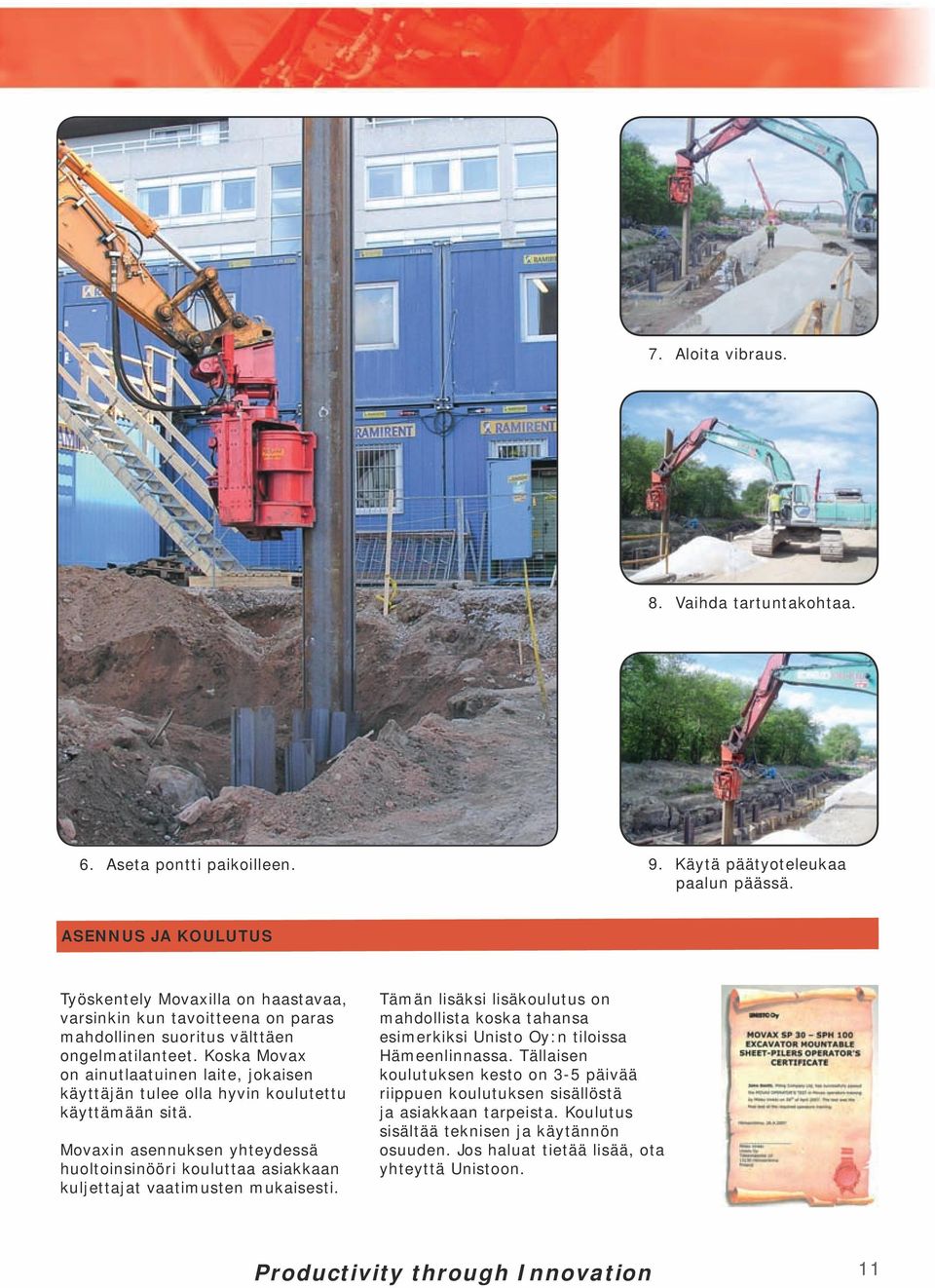

11 7. Aloita vibraus. 8. Vaihda tartuntakohtaa. 6. Aseta pontti paikoilleen. 9. Käytä päätyoteleukaa paalun päässä. ASENNUS JA KOULUTUS Työskentely Movaxilla on haastavaa, varsinkin kun tavoitteena on paras mahdollinen suoritus välttäen ongelmatilanteet. Koska Movax on ainutlaatuinen laite, jokaisen käyttäjän tulee olla hyvin koulutettu käyttämään sitä. Movaxin asennuksen yhteydessä huoltoinsinööri kouluttaa asiakkaan kuljettajat vaatimusten mukaisesti. Tämän lisäksi lisäkoulutus on mahdollista koska tahansa esimerkiksi Unisto Oy:n tiloissa Hämeenlinnassa. Tällaisen koulutuksen kesto on 3-5 päivää riippuen koulutuksen sisällöstä ja asiakkaan tarpeista. Koulutus sisältää teknisen ja käytännön osuuden. Jos haluat tietää lisää, ota yhteyttä Unistoon. Productivity through Innovation 11

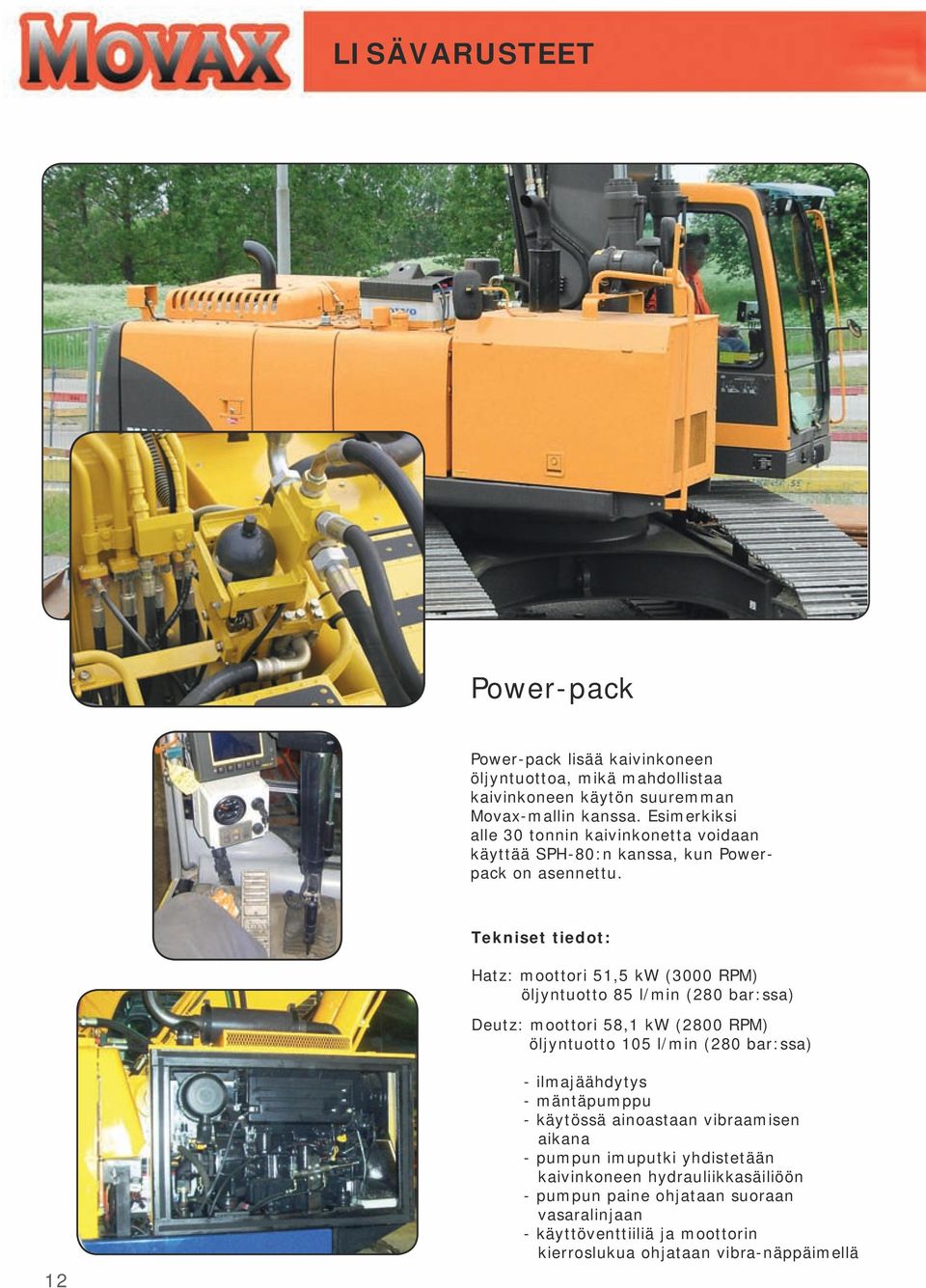

12 LISÄVARUSTEET Power-pack Power-pack lisää kaivinkoneen öljyntuottoa, mikä mahdollistaa kaivinkoneen käytön suuremman Movax-mallin kanssa. Esimerkiksi alle 30 tonnin kaivinkonetta voidaan käyttää SPH-80:n kanssa, kun Powerpack on asennettu. Tekniset tiedot: Hatz: moottori 51,5 kw (3000 RPM) öljyntuotto 85 l/min (280 bar:ssa) Deutz: moottori 58,1 kw (2800 RPM) öljyntuotto 105 l/min (280 bar:ssa) 12 - ilmajäähdytys - mäntäpumppu - käytössä ainoastaan vibraamisen aikana - pumpun imuputki yhdistetään kaivinkoneen hydrauliikkasäiliöön - pumpun paine ohjataan suoraan vasaralinjaan - käyttöventtiiliä ja moottorin kierroslukua ohjataan vibra-näppäimellä

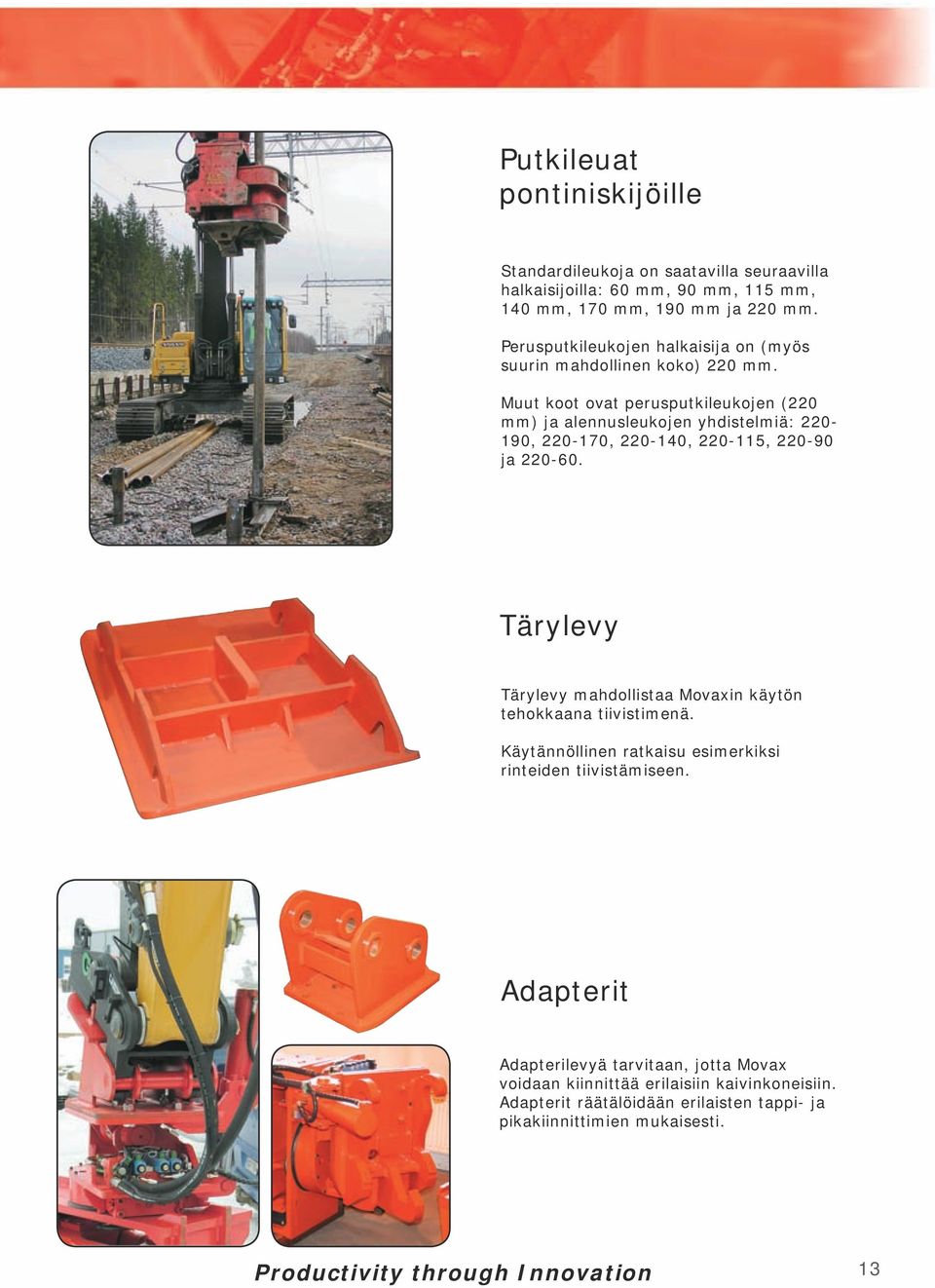

13 Putkileuat pontiniskijöille Standardileukoja on saatavilla seuraavilla halkaisijoilla: 60 mm, 90 mm, 115 mm, 140 mm, 170 mm, 190 mm ja 220 mm. Perusputkileukojen halkaisija on (myös suurin mahdollinen koko) 220 mm. Muut koot ovat perusputkileukojen (220 mm) ja alennusleukojen yhdistelmiä: , , , , ja Tärylevy Tärylevy mahdollistaa Movaxin käytön tehokkaana tiivistimenä. Käytännöllinen ratkaisu esimerkiksi rinteiden tiivistämiseen. Adapterit Adapterilevyä tarvitaan, jotta Movax voidaan kiinnittää erilaisiin kaivinkoneisiin. Adapterit räätälöidään erilaisten tappi- ja pikakiinnittimien mukaisesti. Productivity through Innovation 13

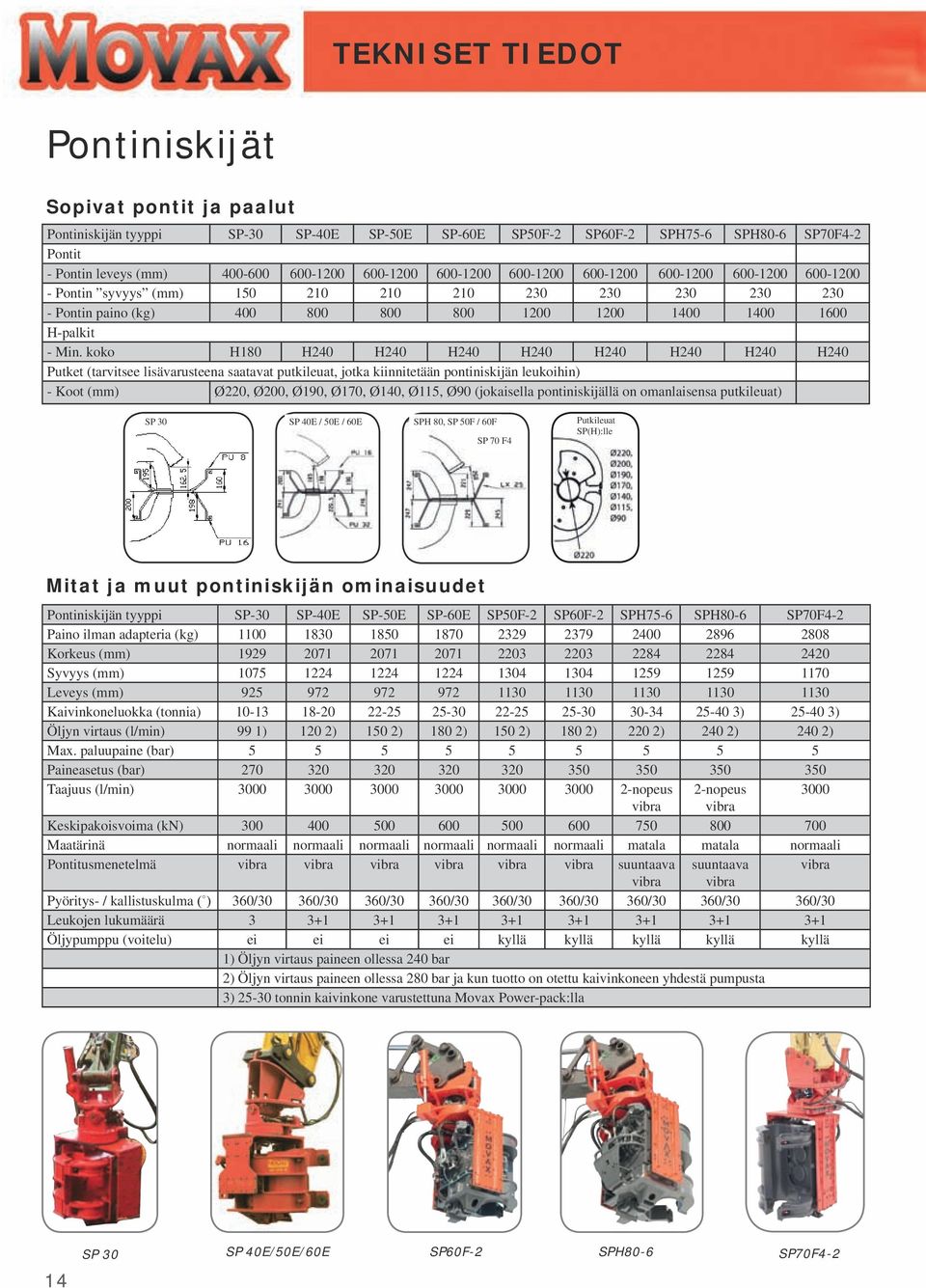

14 TEKNISET TIEDOT Pontiniskijät Sopivat pontit ja paalut Pontiniskijän tyyppi SP-30 SP-40E SP-50E SP-60E SP50F-2 SP60F-2 SPH75-6 SPH80-6 SP70F4-2 Pontit - Pontin leveys (mm) Pontin syvyys (mm) Pontin paino (kg) H-palkit - Min. koko H180 H240 H240 H240 H240 H240 H240 H240 H240 Putket (tarvitsee lisävarusteena saatavat putkileuat, jotka kiinnitetään pontiniskijän leukoihin) - Koot (mm) Ø220, Ø200, Ø190, Ø170, Ø140, Ø115, Ø90 (jokaisella pontiniskijällä on omanlaisensa putkileuat) SP 30 SP 40E / 50E / 60E SPH 80, SP 50F / 60F SP 70 F4 Putkileuat SP(H):lle Mitat ja muut pontiniskijän ominaisuudet Pontiniskijän tyyppi SP-30 SP-40E SP-50E SP-60E SP50F-2 SP60F-2 SPH75-6 SPH80-6 SP70F4-2 Paino ilman adapteria (kg) Korkeus (mm) Syvyys (mm) Leveys (mm) Kaivinkoneluokka (tonnia) ) ) Öljyn virtaus (l/min) 99 1) 120 2) 150 2) 180 2) 150 2) 180 2) 220 2) 240 2) 240 2) Max. paluupaine (bar) Paineasetus (bar) Taajuus (l/min) nopeus 2-nopeus 3000 vibra vibra Keskipakoisvoima (kn) Maatärinä normaali normaali normaali normaali normaali normaali matala matala normaali Pontitusmenetelmä vibra vibra vibra vibra vibra vibra suuntaava suuntaava vibra vibra vibra Pyöritys- / kallistuskulma ( ) 360/30 360/30 360/30 360/30 360/30 360/30 360/30 360/30 360/30 Leukojen lukumäärä Öljypumppu (voitelu) ei ei ei ei kyllä kyllä kyllä kyllä kyllä 1) Öljyn virtaus paineen ollessa 240 bar 2) Öljyn virtaus paineen ollessa 280 bar ja kun tuotto on otettu kaivinkoneen yhdestä pumpusta 3) tonnin kaivinkone varustettuna Movax Power-pack:lla 14 SP 30 SP 40E/50E/60E SP60F-2 SPH80-6 SP70F4-2

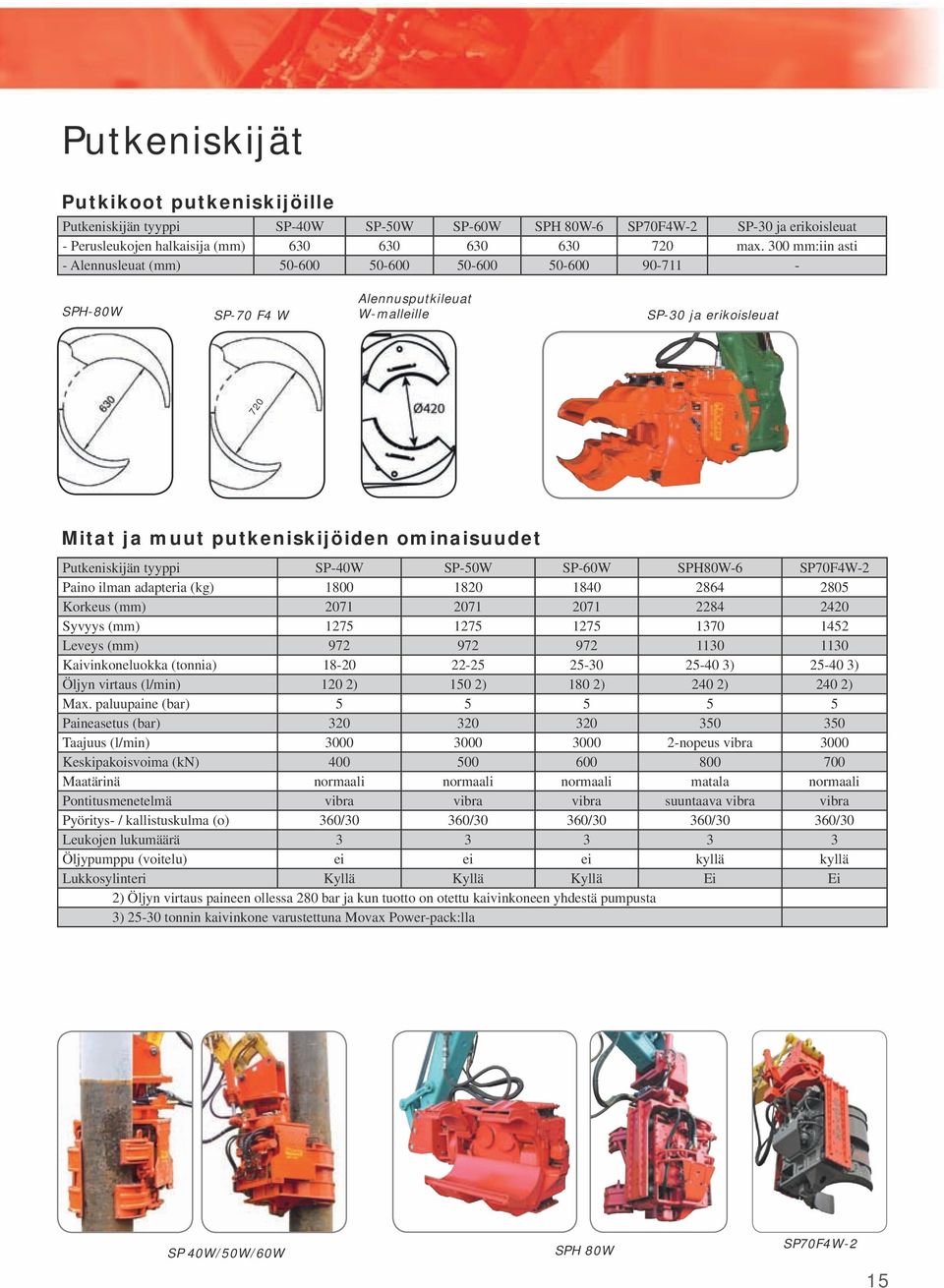

15 Putkeniskijät Putkikoot putkeniskijöille Putkeniskijän tyyppi SP-40W SP-50W SP-60W SPH 80W-6 SP70F4W-2 SP-30 ja erikoisleuat - Perusleukojen halkaisija (mm) max. 300 mm:iin asti - Alennusleuat (mm) SPH-80W SP-70 F4 W Alennusputkileuat W-malleille SP-30 ja erikoisleuat 720 Mitat ja muut putkeniskijöiden ominaisuudet Putkeniskijän tyyppi SP-40W SP-50W SP-60W SPH80W-6 SP70F4W-2 Paino ilman adapteria (kg) Korkeus (mm) Syvyys (mm) Leveys (mm) Kaivinkoneluokka (tonnia) ) ) Öljyn virtaus (l/min) 120 2) 150 2) 180 2) 240 2) 240 2) Max. paluupaine (bar) Paineasetus (bar) Taajuus (l/min) nopeus vibra 3000 Keskipakoisvoima (kn) Maatärinä normaali normaali normaali matala normaali Pontitusmenetelmä vibra vibra vibra suuntaava vibra vibra Pyöritys- / kallistuskulma (o) 360/30 360/30 360/30 360/30 360/30 Leukojen lukumäärä Öljypumppu (voitelu) ei ei ei kyllä kyllä Lukkosylinteri Kyllä Kyllä Kyllä Ei Ei 2) Öljyn virtaus paineen ollessa 280 bar ja kun tuotto on otettu kaivinkoneen yhdestä pumpusta 3) tonnin kaivinkone varustettuna Movax Power-pack:lla SP 40W/50W/60W SPH 80W SP70F4W-2 15

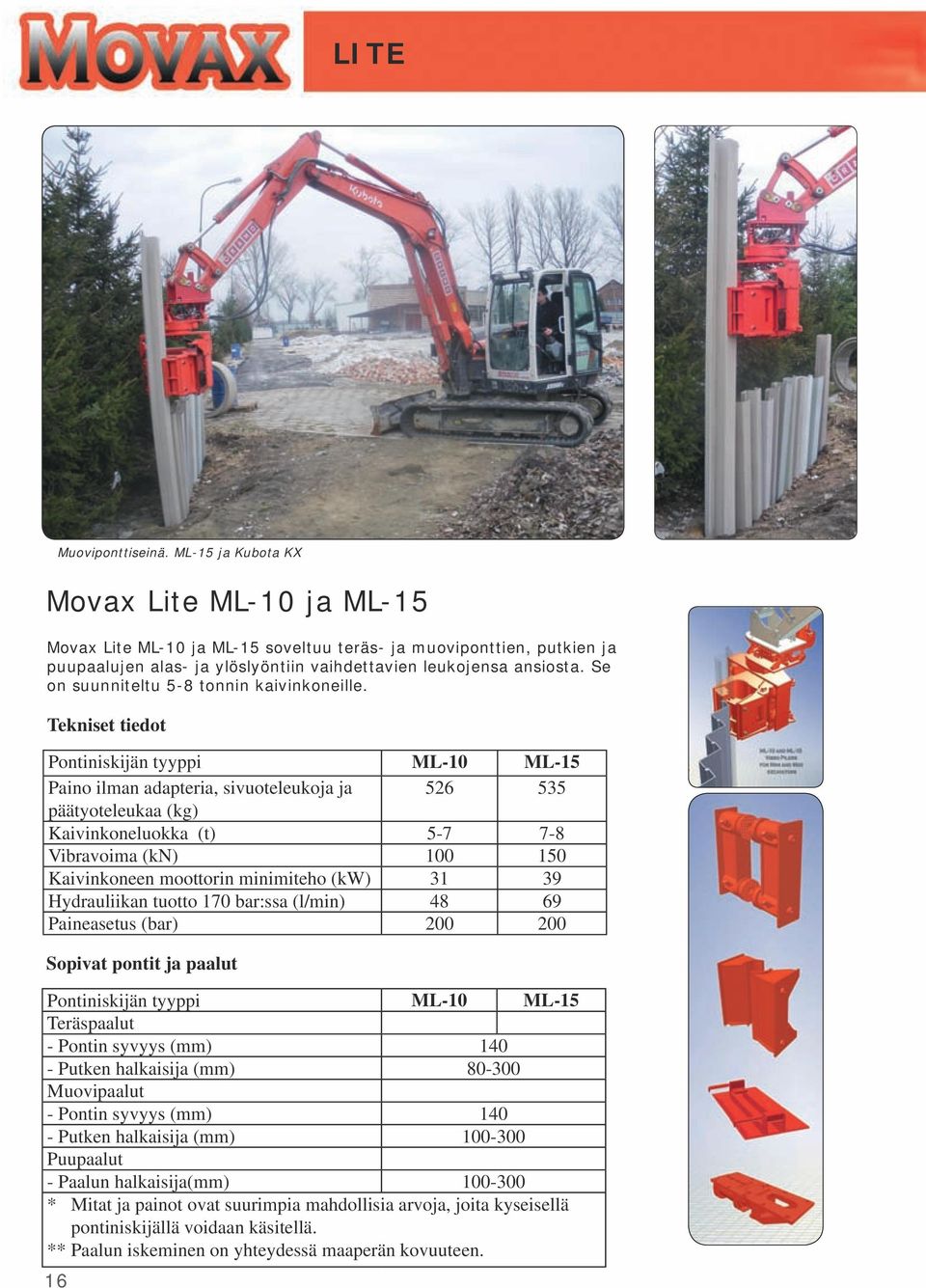

16 LITE Muoviponttiseinä. ML-15 ja Kubota KX Movax Lite ML-10 ja ML-15 Movax Lite ML-10 ja ML-15 soveltuu teräs- ja muoviponttien, putkien ja puupaalujen alas- ja ylöslyöntiin vaihdettavien leukojensa ansiosta. Se on suunniteltu 5-8 tonnin kaivinkoneille. Tekniset tiedot Pontiniskijän tyyppi ML-10 ML-15 Paino ilman adapteria, sivuoteleukoja ja päätyoteleukaa (kg) Kaivinkoneluokka (t) Vibravoima (kn) Kaivinkoneen moottorin minimiteho (kw) Hydrauliikan tuotto 170 bar:ssa (l/min) Paineasetus (bar) Sopivat pontit ja paalut Pontiniskijän tyyppi ML-10 ML-15 Teräspaalut - Pontin syvyys (mm) Putken halkaisija (mm) Muovipaalut - Pontin syvyys (mm) Putken halkaisija (mm) Puupaalut - Paalun halkaisija(mm) * Mitat ja painot ovat suurimpia mahdollisia arvoja, joita kyseisellä pontiniskijällä voidaan käsitellä. ** Paalun iskeminen on yhteydessä maaperän kovuuteen. 16

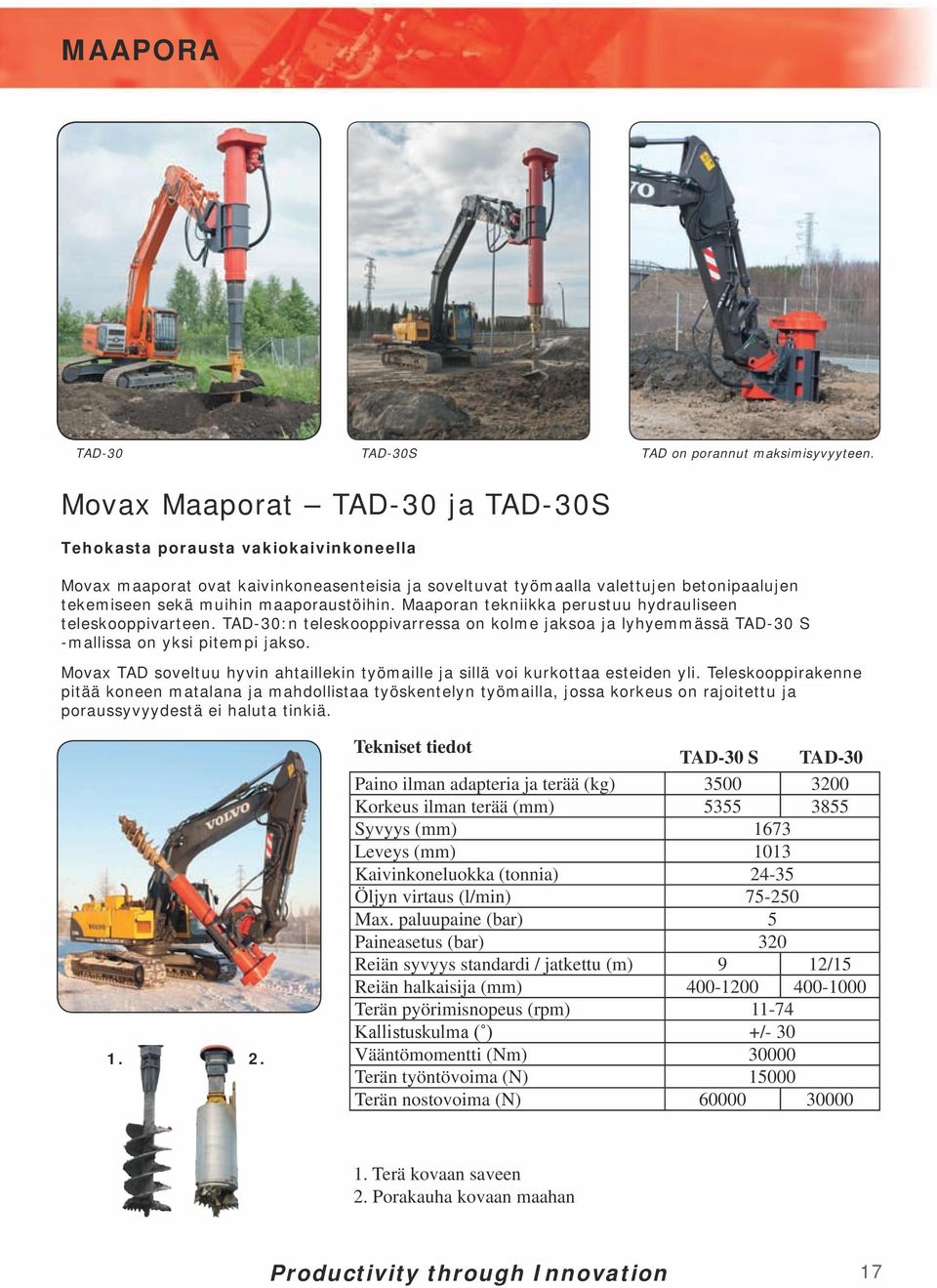

17 MAAPORA TAD-30 TAD-30S TAD on porannut maksimisyvyyteen. Movax Maaporat TAD-30 ja TAD-30S Tehokasta porausta vakiokaivinkoneella Movax maaporat ovat kaivinkoneasenteisia ja soveltuvat työmaalla valettujen betonipaalujen tekemiseen sekä muihin maaporaustöihin. Maaporan tekniikka perustuu hydrauliseen teleskooppivarteen. TAD-30:n teleskooppivarressa on kolme jaksoa ja lyhyemmässä TAD-30 S -mallissa on yksi pitempi jakso. Movax TAD soveltuu hyvin ahtaillekin työmaille ja sillä voi kurkottaa esteiden yli. Teleskooppirakenne pitää koneen matalana ja mahdollistaa työskentelyn työmailla, jossa korkeus on rajoitettu ja poraussyvyydestä ei haluta tinkiä Tekniset tiedot TAD-30 S TAD-30 Paino ilman adapteria ja terää (kg) Korkeus ilman terää (mm) Syvyys (mm) 1673 Leveys (mm) 1013 Kaivinkoneluokka (tonnia) Öljyn virtaus (l/min) Max. paluupaine (bar) 5 Paineasetus (bar) 320 Reiän syvyys standardi / jatkettu (m) 9 12/15 Reiän halkaisija (mm) Terän pyörimisnopeus (rpm) Kallistuskulma ( ) +/- 30 Vääntömomentti (Nm) Terän työntövoima (N) Terän nostovoima (N) Terä kovaan saveen 2. Porakauha kovaan maahan Productivity through Innovation 17

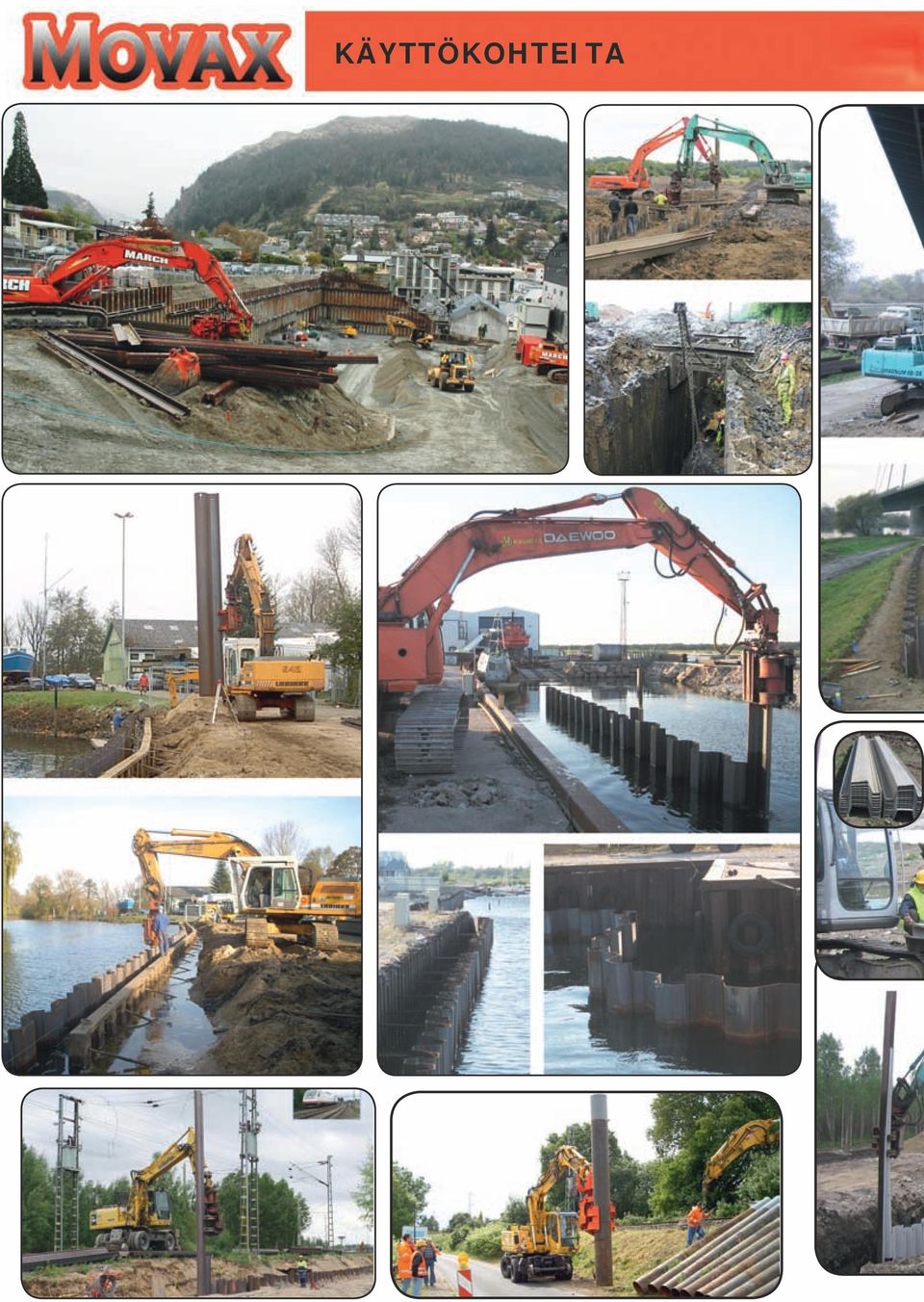

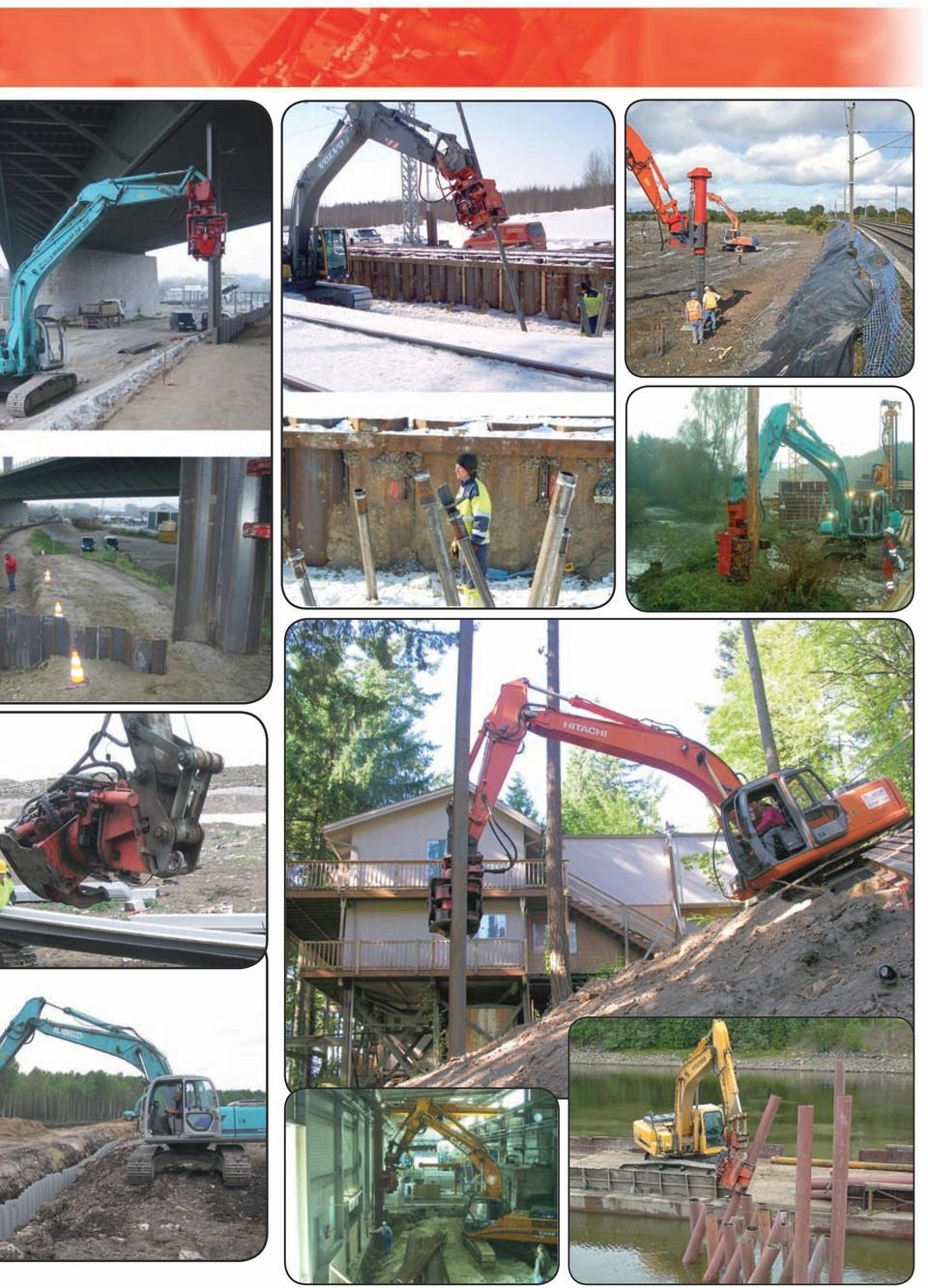

18 18 KÄYTTÖKOHTEITA

19 19

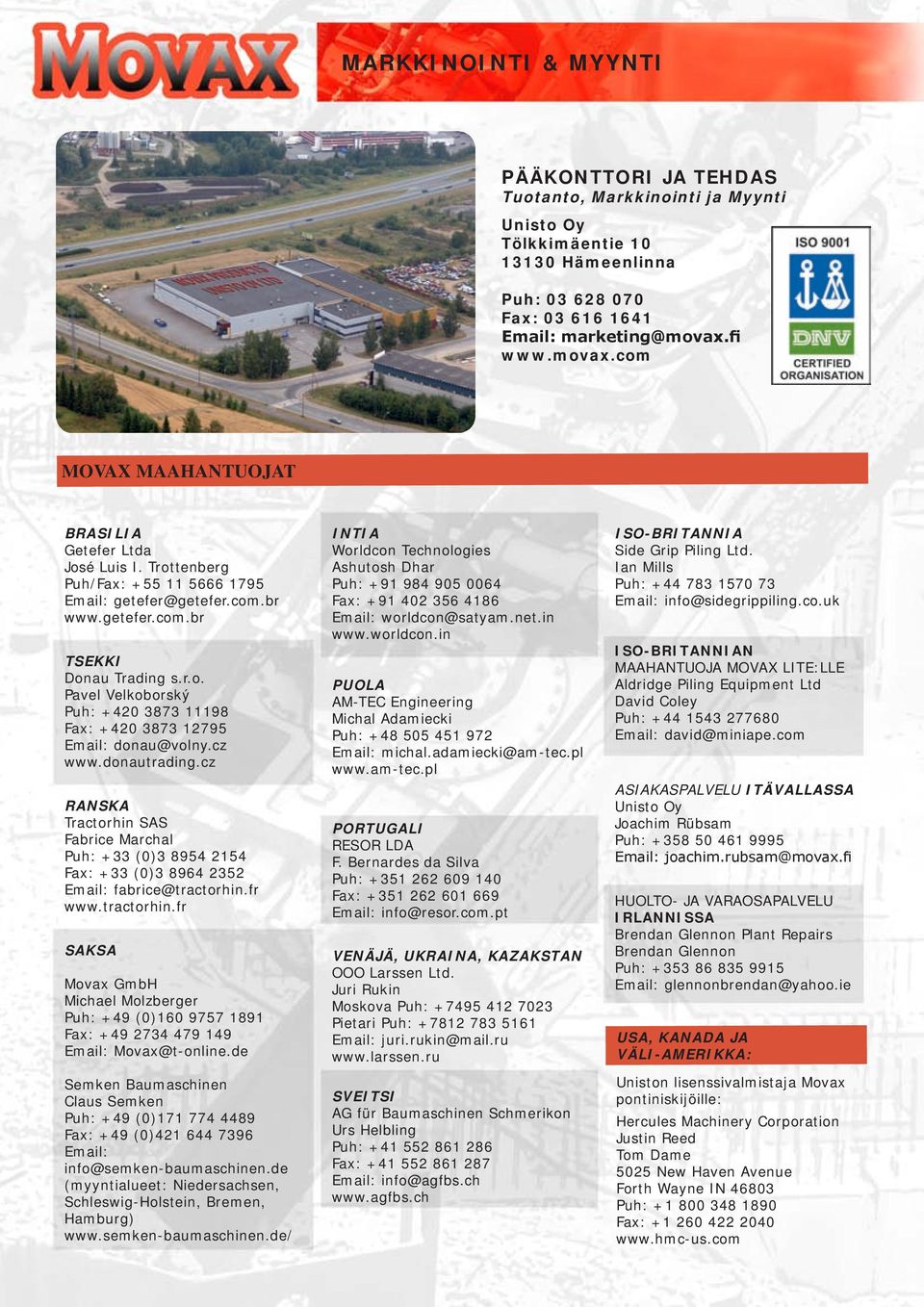

20 MARKKINOINTI & MYYNTI PÄÄKONTTORI JA TEHDAS Tuotanto, Markkinointi ja Myynti Unisto Oy Tölkkimäentie Hämeenlinna Puh: Fax: MOVAX MAAHANTUOJAT BRASILIA Getefer Ltda José Luis I. Trottenberg Puh/Fax: TSEKKI Donau Trading s.r.o. Pavel Velkoborský Puh: Fax: RANSKA Tractorhin SAS Fabrice Marchal Puh: +33 (0) Fax: +33 (0) SAKSA Movax GmbH Michael Molzberger Puh: +49 (0) Fax: Semken Baumaschinen Claus Semken Puh: +49 (0) Fax: +49 (0) (myyntialueet: Niedersachsen, Schleswig-Holstein, Bremen, Hamburg) INTIA Worldcon Technologies Ashutosh Dhar Puh: Fax: PUOLA AM-TEC Engineering Michal Adamiecki Puh: PORTUGALI RESOR LDA F. Bernardes da Silva Puh: Fax: VENÄJÄ, UKRAINA, KAZAKSTAN OOO Larssen Ltd. Juri Rukin Moskova Puh: Pietari Puh: SVEITSI AG für Baumaschinen Schmerikon Urs Helbling Puh: Fax: ISO-BRITANNIA Side Grip Piling Ltd. Ian Mills Puh: ISO-BRITANNIAN MAAHANTUOJA MOVAX LITE:LLE Aldridge Piling Equipment Ltd David Coley Puh: ASIAKASPALVELU ITÄVALLASSA Unisto Oy Joachim Rübsam Puh: HUOLTO- JA VARAOSAPALVELU IRLANNISSA Brendan Glennon Plant Repairs Brendan Glennon Puh: USA, KANADA JA VÄLI-AMERIKKA: Uniston lisenssivalmistaja Movax pontiniskijöille: Hercules Machinery Corporation Justin Reed Tom Dame 5025 New Haven Avenue Forth Wayne IN Puh: Fax:
