PRIMEX -ASENNUSOHJE CALEFFI SISÄLLYSLUETTELO
|
|
- Sakari Saarinen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 PRIMEX -ASENNUSOHJE CALEFFI SISÄLLYSLUETTELO Valmistelevat työt... 3 Eristeiden asentaminen... 3 Reunanauhan asentaminen... 3 Syöttöputkien asentaminen... 4 Raudoitusverkon asentaminen... 4 Seinien ja ovien merkitseminen... 5 Läpivientien tekeminen... 5 Poraus- ja kiinnityskohtien merkitseminen... 5 Jakotukkitelineen tekeminen... 5 Lattialämmitysasennukseen kuuluvat työt... 6 Työmaan valmistelu ja tarkastaminen... 6 Jakotukin kokoaminen... 7 Jakotukin kätisyyden vaihtaminen... 8 Jakotukin kiinnitys... 9 PE-Xc -syöttöputkien liittäminen jakotukeille ja merkitseminen Putkiliittimen asennus ja liittäminen jakotukille Jakotukin mitat ja avainkoot Putkitusperiaatteet Suunnitelmien merkinnät Lämpöputken asennus ja kiinnitys Putkituksessa huomioitavaa Paineistus ja tiiveyden tarkastaminen Termostaatin ja toimilaitteen kytkentä Järjestelmän täyttö ja käyttöönotto Lattialämmitysjakotukin säätäminen Linjasäätöventtiili Piirisäätöventtiili AirWise Oy
2 Huolto- ja käyttöohje Huolto Käyttöohje Häiriön paikantaminen Kylmät tilat Kuumat tilat Huomioitavia asioita: Asennuspöytäkirja Air Wise Oy JRu ja MRu AirWise Oy
3 Vesikiertoisen lattialämmitysjärjestelmän moitteeton toiminta edellyttää, että järjestelmä asennetaan Primex -asennusohjeiden ja lattialämmityssuunnitelman mukaisesti. Valmistelevat työt Työt jotka rakentaja/rakennuttaja (RU) huolehtii ennen varsinaista lattialämmitysasennusta. Eristeiden asentaminen Reunanauhan asentaminen Syöttöputkien asentaminen Raudoitusverkon asentaminen Tulisijan vaatiman tilan, väliseinien ja ovien paikkojen merkitseminen eristeeseen Paikallaan olevien seinäläpivientireikien tekeminen (suunnitelman mukaiset) Poraus- ja kiinnityskohtien merkitseminen lattiaan Jakotukkitelineen tekeminen. Edellä mainitut työt on tehtävä ennen lattialämmitysasennusta. Eristeiden asentaminen Eristeiden asentaminen on suoritettava huolellisesti, sillä huolellisesti asennettu eristekerros takaa vahvemman lattialaatan sekä pienentää lämmitysenergian kulutusta. Reunanauhan asentaminen Kantavien rakenteiden ja betonilaatan väliin voidaan asentaa reunanauha tasaamaan lattialaatan lämpöliikkeitä. Reunanauha muodostaa myös lämpö- ja äänikatkon seinän ja lattialaatan välille. Reunanauha asennetaan päällimmäisen eristelevyn ja seinän väliin. Reunanauhassa oleva muovilipuke pingotetaan eristelevyn päälle. Reunanauhassa oleva muovilieve hidastaa lattialaatan kuivumista laatan reunoilta, mikä taas vähentää lattialaatan käyristymistä. Reunanauhassa oleva esileikkaus helpottaa valun pinnan päälle jäävän reunanauhan osan poistamista. AirWise Oy
4 Syöttöputkien asentaminen Lattiassa PE-Xc -syöttöputket asennetaan päällimmäiseen eristekerrokseen, syöttöputkien tarvitsema upotusuran leveys on n. 70 mm ja syvyys n. 40 mm. Syöttöputket suojataan putkiohjauskaarin noustaessa lattiasta jakotukille tai tekniseen tilaan. Välipohjarakenteissa voidaan syöttöputki asentaa laatan päälle eristelevyjen väliin tai välipohjan ja alakerran välikaton väliin. Kun syöttöputket on asennettu, merkitään meno- ja paluuputket tussilla putkeen ja lopuksi teipataan tai tulpataan avonaiset syöttöputken päät. Primex -syöttöputki PE-Xc 25,0 * 2,3 mm on happidiffuusiosuojattu ja se on valmiina suojaputkessa (34/28). Raudoitusverkon asentaminen Suosittelemme raudoitusverkkoja # 150 mm, jolloin lattialämmityksen asentaminen on helppoa, koska putkitusvälit ovat 100, 150, 225 ja 300 mm. Raudoitusverkko toimii lattialämmitysputkiston asennusalustana ja näin ollen raudoitusverkon huolellinen asentaminen helpottaa putkitusta. Raudoitusverkon ensimmäinen risteys on oltava mm:n päässä ulkoseinästä, näin saadaan uloin lämmitysputki asennettua lähelle kylmää seinää. Raudoitusverkko nostetaan korokepaloin (korppu) oikeaan korkeuteen, riippuen valun paksuudesta. Korotettu raudoitusverkko AirWise Oy
5 Seinien ja ovien merkitseminen Väliseinien ja ovien paikat merkitään tarkasti ja selvästi eristeeseen. Huolellinen seinien ja ovien merkintä varmistaa oikean asennuksen. Tulisijojen sijainti ja tarvitsema tila on myös merkittävä, näin lattialämmitysasentaja tietää alueen mihin ei tule putkitusta. Läpivientien tekeminen Mikäli lämmitysputkisto on suunniteltu menevän seinien läpi, tehdään kyseisiin kohtiin reiät. Läpivientireikiin asennetaan palat suojaputkea (28/23), suojaputki ylittää seinäpinnan n. 10 cm molemmin puolin. Poraus- ja kiinnityskohtien merkitseminen Eristeeseen merkitään selvästi tiedossa olevat poraus- ja kiinnityskohdat. Merkityt kohdat kierretään putkella tai jätetään kokonaan putkittamatta. Jakotukkitelineen tekeminen Jos jakotukkia ei voida asentaa olemassa olevaan seinään, on jakotukille tehtävä tukeva kiinnityskehikko, joka on asennettu tarkasti oikeaan kohtaan. Jakotukin asennuskorkeus eristeen pinnasta on jakotukin alimmaisen tukin alapintaan mm. AirWise Oy
6 Lattialämmitysasennukseen kuuluvat työt 1. Työmaan valmistelu ja tarkastaminen 2. Jakotukkien kokoaminen ja kiinnittäminen 3. PE-Xc -syöttöputkien liittäminen jakotukeille sekä meno- ja paluusyöttöputkien merkitseminen teknisessä tilassa 4. Suunnitelman siirtäminen piirtäen lattiaan 5. Piiriputkiston asentaminen, kiinnittäminen ja putkiohjauskaarten asennus 6. Piiriputkiston liittäminen jakotukkiin 7. Piirien/tilojen merkitseminen jakotukkiin 8. Lattialämmitysjärjestelmän tiiveyden tarkastaminen paineilmalla 9. Työmaan siistiminen Primex -tuotepakkauksista 10. Asentajan ilmoitus suoritetusta asennuksesta jälleenmyyjälle ja asiakkaalle Työmaan valmistelu ja tarkastaminen Ennen varsinaista lattialämmitysjärjestelmän asennusta tarkastetaan työmaan tila. Asentaja tarkastaa, että kaikki ns. valmistelevat työt on tehty. Mikäli valmistelevia töitä ei ole tehty, sopii asentaja niistä asiakkaan kanssa. Asentaja vertailee putkitussuunnitelmaa ja kohdetta, todeten ettei niissä ole eroavaisuuksia. Mikäli lattialämmityssuunnitelmassa ja kohteessa on eroja, selvitetään ne asiakkaan/suunnittelijan kanssa. Kun tarkastukset on suoritettu, voidaan Primex -lattialämmityksen asentaminen aloittaa. AirWise Oy
7 Jakotukin kokoaminen Jakotukit voi koota halutun pituisiksi aina 3-piirisestä 12-piiriseksi asti. Jakotukit muodostetaan yhdistämällä erillisiä 3, 4 ja 5 -piirisiä lohkoja keskenään. Lohkojen välissä on o-rengas tiivisteenä ja lohkopalat lukitaan toisiinsa lukitussokan avulla. Rakenteensa ansiosta jakotukin kasaaminen ei vaadi pakkaamista. Pakattavia liitoksia ovat ainoastaan pääventtiilien (linjasäätö-venttiili ja palloventtiili) ja jakotukin väliset liitokset, sekä syöttöputkiston kulmaliittimien liittäminen pääventtiileihin. Lohkon lisääminen 1. Ota tukki (Yksi tai useampi lohko, jotka ovat jo kiinni toisissaan, ja joista uloin on varustettu pääventtiilin adapterilla.) ja lisättävä lohko valmiiksi. 2. Ala kiertää tukkia ja lohkoa kiinni toisiinsa. 3. Kierrä kunnes tukki ja lohko ovat tiukasti kiinni toisissaan ja molemmissa olevat urat osuvat kohdalleen. 4. Lukitse tukki ja lohko vielä toisiinsa asettamalla lukitussokka muodostuneeseen uraan. HUOM! Muista aina tarkistaa, että tukki ja lohko on kierretty loppuun asti kiinni toisiinsa, ja että lohkojen välinen lukitussokka on hyvin paikoillaan. AirWise Oy
8 Jakotukin kätisyyden vaihtaminen Jakotukkien kätisyys voidaan vaihtaa. Jos haluat vaihtaa kätisyyttä, irrota alimmainen ja ylimmäinen tukki kiinnityskiskoistaan ja käännä tukit. Käännettyäsi tukit, kiristä ne takaisin kiinnityskiskoihin. Kääntötyön yhteydessä voidaan irrottaa myös putkiliitin adapterien sokat ja pistää ne takaisin toiselta puolelta, jolloin sokat ovat taas eteenpäin. Vasenkätisyys = jakotukkia edestä katsottaessa ovat jakotukin linjasäätö- ja palloventtiili vasemmalla Tukkien irrotus Vasenkätinen jakotukki Oikeakätinen jakotukki AirWise Oy
9 Jakotukin kiinnitys Jakotukki kiinnitetään suunniteltuun paikkaansa kiinnityskiskoista, jossa on reiät seinäkiinnitystä varten. Jakotukki asennetaan suoraan seinälle tai jakotukkia varten rakennettuun (RU) jakotukkitelineeseen. Jakotukin asennuskorkeus: Jakotukin alimmaisen tukin alapinta mm eristeen pinnasta. Oikeankätinen Primex jakotukki paikoilleen asennettuna sekä piiri- ja syöttöputkistot kytkettynä. Kiinnityskisko jakotukkien kiinnittämistä varten AirWise Oy
10 PE-Xc -syöttöputkien liittäminen jakotukeille ja merkitseminen PE-Xc -syöttöputket liitetään jakotukille tarkoitusta varten suunnitelluilla kulmaliittimillä. Jos syöttöputket ovat metallista, kytkennät jakotukeille huolehtii niiden toimittaja (PU). Kun syöttöputket on liitetty jakotukille, merkitään syöttöputket nuolin (meno/paluu) lämmönlähteen päästä, näin helpotetaan meno- ja paluusyöttöputkien tunnistamista kun niiden kytkennät tehdään teknisessä tilassa (PU). AirWise Oy
11 Putkiliittimen asennus ja liittäminen jakotukille 1. Työnnä mittatulkki jakokeskuksen piirin aukkoon. 2. Merkitse putki mittatulkin korkeudelta. 3. Katkaise putki merkistä. 4. Kiinnitä adapteri 19 mm ja putkiliitin 30 mm -avaimella. (Älä kiinnitä putkiliitintä, jos se on jo kiinni jakotukissa, koska se voi aiheuttaa mekaanisia vaurioita!) 5. Työnnä adapteri jakokeskuksen piiriaukkoon. 6. Kiinnitä adapteri kiinnityssokan avulla. (On rasvattu etukäteen jo tehtaalla.) Huoneiden lämmityspiirien merkitseminen jakotukille Jakotukissa on paikat huonekohtaisille tilatarroille, jotka kuvaavat tilaa, jota kyseinen piiriventtiili ohjaa. Tilat voi merkitä myös tussilla suoraan putkeen putkiliittimen läheisyyteen. Tilatarrat lohkopaloissa AirWise Oy
12 Jakotukin mitat ja avainkoot Jakotukin korkeus (ml. putkiliittimet) 400 mm Jakotukin korkeus toimilaitteella (ml. putkiliittimet) 450 mm Jakotukin syvyys 73 mm Jakotukki Päätytulppa Sp:n Ilmaus- ja Sp:n liittimin täyttöyhde liittimin 3 -piirinen mm 4 -piirinen mm 5 -piirinen mm 6 -piirinen mm 7 -piirinen mm 8 -piirinen mm 9 -piirinen mm 10 -piirinen mm 11 -piirinen mm 12 -piirinen mm Työkalut ja avainkoot Kierre Avainkoko Putkiliitin R20 sk 30 Putkiliitin adapteri R20 uk 19 Sovitepala R32 sk / R25 uk 46 / 30 Supistusnippa R32 uk / R20 uk 44 Sulkuventtiili R32uk / R25 sk 42 / 38 (palloventtiili) Säätöventtiili R20 sk 33 (linjasäätöventtiili) Täyttö- ja tyhjennysyhde R15 uk 24 (linjasäätöventtiili) Toimilaite M30*1,5 Säätötyökalut Ruuvimeisseli (piiriventtiili) Kuusiokoloavain 3 mm (linjasäätöventtiili) Asennustyössä tarvittavia työkaluja Putkileikkurit PI -kompressori, letkuineen ja liittimineen Putken levityskela Akkuporakone, ruuvivääntimineen Ruuvimeisseli Kiintoavaimet Putkipihdit Hamppua ja kittiä. AirWise Oy
13 Putkitusperiaatteet Ennen lattialämmitysputkituksen aloittamista varmistetaan, että kaikki valmistelevat työt on tehty. Primex -toimitukseen kuuluu aina lattialämmityssuunnitelma ja toteutuneen lattialämmitys-putkituksen on oltava suunnitelman mukainen. Oleellisista muutoksista on tiedotettava suunnittelijaa sekä merkittävä se asennuspöytäkirjaan. Lattialämmitysputkitus tulee yleensä koko rakennuksen lattia-alalle ja putkitus toteutetaan 100, 150, 225 ja 300 mm väleillä. Lattialämmitysputkituksen periaate että lämmin vesi johdetaan ensin lämmöntarpeeltaan vaativampaan paikkaan. Putkitus on spiraalin muotoinen niin että meno- ja paluuputki ovat rinnakkain. Taittunutta tai muuten vahingoittunutta putkea ei saa korjata, vaan koko lämmityspiirin putki on vaihdettava uuteen. Lattialämmitysputken katkaisu tehdään aina kunnollisilla putkileikkureilla. Suunnitelmien merkinnät Lattialämmityssuunnitelmissa on merkitty: jakotukkien paikat jakotukkien koko putkikoko piirijako ja putkitusjärjestys putkien asennusväli putkipiirien pituudet jakokaappien koko termostaattien sijainti syöttöputkiston koko ja linja. Suunnittelun merkintöjä PJT-8 = Primex -jakotukki, jossa on 8 lattialämmityspiiriä PJK-900 = Primex -jakokaappi, jonka leveys on 900 mm Piirin merkintäympyrä o lattialämmitysputkiston asennusväli (100/150/225/300 mm) o rinnakkaisten putkien määrä (4/6/8/10/12/14 jne) o piirin kokonaispituus (m). AirWise Oy

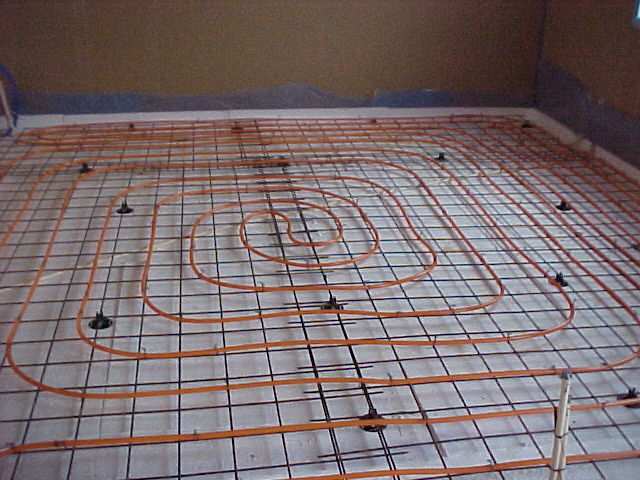

14 Lämpöputken asennus ja kiinnitys Ennen putkiston asentamista hahmotellaan piirit piirtäen lattiaan, esimerkiksi vahakynällä. Asennus aloitetaan liittämällä putki menopuolen jakotukkiin (alempi jakotukki). Putkisto asennetaan hahmotelman perusteella piiriksi lattiaan. Kun piiri on valmis, liitetään putki paluupuolen jakotukkiin (ylempi jakotukki). Ensiasennuksessa putkipiiri on aina oltava yhtenäinen lenkki, jatkoliittimiä ei saa käyttää. Lämpöputkea suojaamaan asennetaan putkiohjauskaari, noustaessa lattiarakenteesta jakotukille. Putkisto kiinnitetään sidontalangalla, nippusiteillä tai putkikiinnikkeillä raudoitukseen. Kiinnikkeitä on keskimäärin kaksi putkimetrillä ja kiinnikkeitä on putkituksen taivutuskohdissa runsaammin kuin suorilla putkiosuuksilla (kiinnityspisteet). Putkitus toteutetaan aina suunnitelman mukaisesti, kaksi (meno ja paluu) putkea rinnakkain. Jos putkijako ei mene huoneessa tasan, tihennetään putkijakoa makuuhuoneissa, nurkkahuoneissa (huoneissa joissa on kaksi ulkoseinää), sekä märkätiloissa. Muissa huoneissa voidaan putkijakoa harventaa sisäalueella. AirWise Oy
15 Putkituksessa huomioitavaa Tulisijojen alle ei asenneta lattialämmitysputkistoa (takka, leivinuuni, puukiuas ). WC-istuinten alle ei tehdä lattialämmitysputkitusta. Jos lattialämmitysputkella mennään liikuntasauman tai kantavan seinän läpi on läpimenokohdissa putken ympärille asennettava suojaputki (n. 300 mm). Liikuntasaumoissa suojaputken sisähalkaisijan tulee olla 10 mm lattialämmitysputken ulkohalkaisijaa suurempi. AirWise Oy
16 Jakotukin edessä lattiaan tulee tiheä putkitus, siksi putket on pyrittävä levittämään jakotukin edustalla mahdollisimman nopeasti suunnitelmien mukaiseen putkijakoon. Suositeltava asennuslämpötila on yli +/- 0 C, koska lattialämmitysputki on huomattavan jäykkää ja taittumisvaara (lommahdus) on oleellisesti suurempi. Lattialämmitysputken pienin sallittu käännös on 10 x putken ulkohalkaisija. Lämpökatko autotallin oven eteen Autotalleissa tai vastaavissa paikoissa (joissa on jäätymisvaara) on lattialaatassa oltava lämpökatko kylmän ja lämpimän tilan välissä (oven sisäpuolella). Tällaisissa kohdissa asennetaan ensimmäinen putki noin 30 cm päähän lämpökatkosta. Lämpökatko voidaan toteuttaa vaikkapa Primex-reunanauhalla. Asennuksen lopuksi täytetään asennuspöytäkirja. Asennuspöytäkirjaan merkitään kohteen tiedot ja poikkeavat asennusolosuhteet tai putkitukseen tehdyt muutokset. AirWise Oy
17 Paineistus ja tiiveyden tarkastaminen Ennen lattiavalun suorittamista on putkiston ja liitoksien tiiveys tarkastettava. Jäätymisvaaran vuoksi painekoe tehdään aina paineilmalla. Putkiston koepaine on 2 bar. Työn kulku: 1. Painekoe aloitetaan sulkemalla ylä- ja alatukin pääventtiilit (LSV ja PV). 2. Paineilmaletku liitetään linjasäätöventtiilin täyttöyhteeseen (R15). 3. Täyttöyhde avataan linjasäätöventtiilin mittausyhteestä (punainen), jonka jälkeen paineilma kytketään päälle. 4. Nostetaan paine ja tarkistetaan kaikkien liitosten tiiviys ulkoisesti, suihkuttamalla niihin esim. saippuavesiliuosta. 5. Koepaine jätetään putkistoon valun ajaksi, sillä koepaine vahvistaa lämpöputkea valun aikana ja ilmaisee mahdolliset vuodot. AirWise Oy
18 Termostaatin ja toimilaitteen kytkentä Huonetermostaatin ja toimilaitteen asennus tai kytkentä ei kuulu lattialämmitysurakkaan. Huom! 230 V:n asennuksia saa tehdä vain valtuutettu sähkö-alan ammattilainen. Käytä termostaatin johdotuksessa siihen soveltuvaa kaapelia (3*1,5mm 2 ). Termostaatti on asennettava siten, että: - sitä on helppo käyttää ja ilmankierto ei esty - se on noin 1,5 m lattiatasosta, sisäseinällä - se ei ole verhon tai vastaavan takana - auringonvalo, muut lämmönlähteet, lamput jne. eivät pääse vaikuttamaan siihen - vaihe (L) kytketään nastaan 1 - toimilaitteen ohjaus nastaan 2 - nolla (N) kytketään nastaan N Yhdellä huonetermostaatilla voidaan ohjata maks. 5 kpl 3 W:n toimilaitetta. Termostaatti soveltuu toimilaitteille, jotka ovat jännitteettömänä auki. Elektroninen huonetermostaatti ei kestä ylijännitettä, joten kytkentä kannattaa tarkastaa ennen sähköverkkoon liittämistä!!! AirWise Oy
19 Järjestelmän täyttö ja käyttöönotto Primex -lattialämmitysjärjestelmän täyttö ja ilmaus suoritetaan vasta kun koko lämmitysjärjestelmä on käyttökunnossa. Tällä varmistetaan, ettei järjestelmä pääse jäätymään. Kun täytetään useita jakotukkeja, aloitetaan täyttö lähimmästä/alimmaisesta jakotukista (muut suljettuna). Järjestelmä täytetään lämmitysjärjestelmän täyttöventtiilistä, vesijohtoverkoston paineella. Yleensä täyttö onnistuu yhdellä ilmauksella, mutta suosittelemme kuitenkin lämmönlähteen yhteyteen asennettua kunnollista ilmanerotinta. Työn kulku: 1. Kaikkien jakotukkien menopuolen ja paluupuolen pääventtiilit (PV ja LSV) suljetaan. 2. Paluupuolen (ylempi tukki) piiriventtiilit suljetaan jakotukki kerrallaan, jos venttiileihin on asennettu toimilaitteet otetaan ne pois paikoiltaan (merkitse piiri). 3. Ilmausletku liitetään linjasäätöventtiilin ilmausyhteeseen, kierre R15 uk. Johda ilmausletku astiaan tai lattiakaivolle. 4. Avaa ilmausyhde mittausyhteestä kuusiokoloavaimen avulla (punainen yhde). 5. Avaa jakotukin menopuolen pääventtiili (PV). 6. Avaa yksi paluupuolen piiriventtiili ja juoksuta vettä ilmausletkusta kunnes vedessä ole enää ilmakuplia ja virtaus on tasaista. Tämän jälkeen sulje paluupuolen piiriventtiili ja avaa seuraava piiriventtiili. Samalla tavalla toimien täytetään kaikki jakotukin piirit yksi kerrallaan. 7. Kun kaikki piirit on ilmattu, suljetaan kaikki paluupuolen piiriventtiilit ja avataan paluupuolen pääventtiili (LSV). Vettä lasketaan niin kauan ilmausletkusta, ettei vedessä ole enää ilmakuplia, näin saadaan paluupuolen runkolinja ilmattua. 8. Sulje meno- ja paluupuolen pääventtiilit (LSV + PV) ja linjasäätöventtiilin ilmausyhde. 9. Avaa kaikki paluupuolen (ylempi tukki) piiriventtiilit, nyt jakotukki ja sen piirit on täytetty ja ilmattu. 10. Kiinnitä paluupuolen piiriventtiileihin aiemmin irrottamasi toimilaitteet. 11. Työvaiheet toistaen täytä ja ilmaa kaikki järjestelmän jakotukit. 12. Kun olet täyttänyt/ilmannut kaikki jakotukit yksitellen, avaa kaikkien jakotukkien pääventtiilit, nyt järjestelmä on käytössä. Ilmauksen jälkeen käynnistetään kiertovesipumppu ja aloitetaan lämmittäminen. Varmista verkoston paine ja lämmityksen menoveden lämpötila (n ) C. HUOM! Lisälämmittimien käyttö on suositeltavaa, jos lämmitysjärjestelmä otetaan käyttöön talvella ja rakenteet ovat kylmiä. Kohteissa, jotka eivät ole jatkuvassa käytössä (esim. kesämökit), suosittelemme glykoli-vesiseoksen käyttöä lattialämmitysjärjestelmässä (max. pitoisuus 40 %). LSV Paluupuolen tukki Ilmaus- ja täyttöyhde PV Menopuolen tukki AirWise Oy
20 Lattialämmitysjakotukin säätäminen Primex -lattialämmitysjärjestelmän perussäätö suoritetaan vasta kun lämmitysjärjestelmä on käytössä ja ilmaus on suoritettu. Hyvin ilmatun ja toiminnassa olevan lattialämmitysjärjestelmän säätämisen voi aloittaa haluamaltaan jakotukilta, kunhan muistaa säätää kaikki jakotukit ja kaikki piirit. Linjasäätöventtiili Jakotukit on saatava keskinäiseen tasapainoon ja siksi Primex -lattialämmitysjärjestelmän jakotukit on varustettu linjasäätöventtiilein. Linjasäätöventtiilin säätöasteikko on Lattialämmityssuunnitelmissa on ilmoitettu linjasäätöventtiilien esisäätöarvot. Jos linjasäätöventtiilin esisäätöarvoksi (ES) on ilmoitettu 2.3, kierretään säätöpyörää kunnes ylemmässä mustalla pohjalla olevassa aukossa on luku 2. Tämän jälkeen kierretään säätöpyörää vielä niin, että alemmassa punaisella pohjalla olevassa aukossa on luku 3. Piirisäätöventtiili Lattialämmityspiirit on saatava keskinäiseen tasapainoon ja siksi Primex -lattialämmitysjärjestelmän jakotukit on varustettu tarkka- ja laajasäätöisillä piirisäätöventtiileillä. Piirisäätöventtiilin säätöasteikko on 0,0 6,0 ja piiriventtiili on suljettu säätöarvolla 0,0. Lattialämmityssuunnitelmissa on ilmoitettu piirisäätöventtiilien esisäätöarvot. Piirisäätöventtiilin (valkoinen korkki) saat säädettyä ruuvimeisselillä. Jos piirisäätöventtiilin esisäätöarvoksi (ES) on ilmoitettu 3.5, niin kierretään piiriventtiili ensin kiinni (myötäpäivää). Tämän jälkeen kierretään piiriventtiiliä auki 3.5 kierrosta (vastapäivään). AirWise Oy
21 Huolto- ja käyttöohje Huolto Vesikiertoinen lattialämmitysjärjestelmä ei vaadi säännöllistä huoltoa. Lämmityskauden alkaessa on kuitenkin hyvä tarkistaa jakotukkien ja liitosten tiiveys. Lämmityskauden alkaessa on myös varmistuttava että lämmitys toimii tiloissa, joissa on jäätymismahdollisuus (esim. autotalli ja terassit). Järjestelmän huuhtelu on hyvä suorittaa, mikäli putkistoon on päässyt epäpuhtauksia tai muodostunut sakkaa ja järjestelmä ei toimi kaikilta osin. Käyttöohje Lattialämmityksen menoveden lämpötilaa säätää lämmönsäädin, joka ohjaa sekoitusventtiiliä joko suoraan tai toimilaitteen välityksellä. Lämmönsäädin täytyy olla varustettu ulkolämpötila-anturilla, koska säätimen toimintaa ohjaa ulkolämpötila. Hyvässä lämmönsäätimessä on ainakin lattialämmityksen menovedelle sopivat käyrät, käyrän hienosäätö, sekä menoveden maksimi ja minimi rajaus. Lämmönsäädin, toimimoottorit ja/tai 3-tie venttiili eivät kuulu lattialämmitystoimitukseen. Valitun lämmönsäätimen toiminta ja asetukset on selostettu tarkasti lämmönsäädin toimittajan ohjeissa. Mikäli oleskelutila on varustettu huonetermostaatilla, voidaan sen avulla rajata tilan lämpötilaa (esim. makuuhuoneen lämpötila viileämmäksi). Koko jakotukki voidaan sulkea pääventtiileistä, jotka sijaitsevat syöttöputkiston ja jakotukin välissä. Ylempi on linjasäätöventtiili ja alempi venttiili on palloventtiili. Yksittäinen lämmityspiiri voidaan sulkea piiriventtiileistä. Ylempi piiriventtiili suljetaan kiertämällä valkoisesta korkista venttiili kiinni. Alempi venttiili suljetaan seuraavasti: poista valkoinen suojakansi, kierrä kannen alla olevaa ruuvia ruuvimeisselillä kunnes venttiili on kiinni. Jakotukin palloventtiilistä voidaan säätää koko jakotukin vesivirtaamaa, mikäli tähän säätöön kosketaan vaikuttaa se kaikkiin jakotukilta jaettavien alueiden/piirien lämpötiloihin. Tähän säätöön ei normaalisti tarvitse koskea edustajan tekemän perussäädön jälkeen. Piiriventtiilistä voidaan säätää kyseisen alueen/piirin virtaamaa, tällöin säätö ilmenee kyseisen tilan lämpötilamuutoksena. Tähän säätöön ei normaalisti tarvitse koskea edustajan tekemän perussäädön jälkeen. AirWise Oy
22 Häiriön paikantaminen Kylmät tilat 1. Jos jakotukeille ei ole suoritettu perussäätöä, pyrkii vesi kiertämään vain lyhimmissä putkipiireissä, koska niiden virtausvastus on pienin. Kun perus-säätö on tehty laskelman mukaiseksi, kiertää vesi myös pitkissä piireissä. 2. Yksittäiseen lattialämmityspiiriin on jäänyt ilmaa (puutteellinen ilmaus) 3. Menoveden lämpötila on liian alhainen (säätöautomatiikka). 4. Kiertovesipumpun teho tai valittu nopeus on riittämätön, jolloin ainakin pisimmät piirit jäävät liian pienelle virtaukselle. 5. Verkoston paine on liian alhainen. 6. Varotermostaatin lämpötila on liian alhainen. 7. Huonetermostaatti on kytketty väärin. 8. Lämmönlähteen tai sekoitusventtiilin virheellinen toiminta Kuumat tilat 1. Jos jakotukeille ei ole suoritettu perussäätöä, pyrkii vesi kiertämään vain lyhimmissä putkipiireissä, koska niiden virtausvastus on pienin. Kun perus-säätö on tehty laskelman mukaiseksi, kiertää vesi myös pitkissä piireissä. 2. Menoveden lämpötila on liian korkea (säätöautomatiikka). 3. Huonetermostaatti ei toimi tai se on kytketty väärin. 4. Sekoitusventtiilin virheellinen toiminta Huomioitavia asioita: Väliseinien alajuoksut voidaan kiinnittää liimaamalla ne betonilaattaan, esim. liimamassalla. Jos työ suoritetaan naulaamalla, on putkien paikat merkittävä tarkasti piirustukseen tai esim. seinälevyihin. WC-istuimet voidaan myös kiinnittää liimamassalla, (esim. Sikaflex). Työ on usein myös helpompaa ja lopputulos on parempi. Putkituksesta otetut valokuvat ovat avuksi, mikäli joudutaan piikkaamaan lattialaattaa tai kiinnittämään siihen jotain. Hyvällä lämpömittarilla löytää kohtuullisen tarkasti lämpöputken paikan. Informoimalla rakennuksella työskenteleviä henkilöitä estetään putkivaurioiden syntyminen. Vaurioitunut lämmitysputki voidaan korjata sitä varten suunnitellulla ja valmistetulla yhdyskappaleella. AirWise Oy
23 Asennuspöytäkirja Kohde: Projektinumero: Osoite: Puhelin numerot: Rakennuksen osa: Alakerta Yläkerta Autotalli Lattialämmitystarvikkeet: Lämpöputki 12 mm Lämpöputki 16 mm Lämpöputki 20 mm Syöttöputki 25 mm PJT1 piiriä PJT2 piiriä PJT3 piiriä PJT4 piiriä PJT5 piiriä Kiinnitystapa: Sidontalangalla Naulakiinnikkeellä Nippusiteellä Putkikiinnikkeellä Joku muu, mikä Kohde oli asennettavissa työmaalle mentäessä: Kyllä Osittain Ei Mikä viivytti asennusta: Kohteesta tehdyt huomiot: Järjestelmä paineistettiin ja tiiveys tarkistettiin paineilmalla: bar Paikka ja päivä: / 200 Rakentaja/valvoja/vastaava mestari: Lattialämmitysjärjestelmän asensi: (nimi) (nimen selvennys) (nimi) (nimen selvennys) (1) Asiakas, (2) Airwise Oy, (3) Jälleenmyyjä, (4) Asentaja AirWise Oy
